Все о ремне генератора ЯМЗ 238 - размеры, замена и установка

Статья обновлена: 18.08.2025

Ремень генератора – критически важный компонент двигателя ЯМЗ 238, отвечающий за передачу крутящего момента от коленвала к генератору и другим навесным агрегатам.

Правильно подобранный размер, своевременная замена и корректная установка ремня гарантируют стабильную работу системы зарядки, предотвращают внезапные отказы электрооборудования и дорогостоящий ремонт.

В этой статье подробно разберем как определить необходимый размер ремня генератора для ЯМЗ 238, опишем пошаговый процесс его замены и установки с учетом особенностей двигателя.

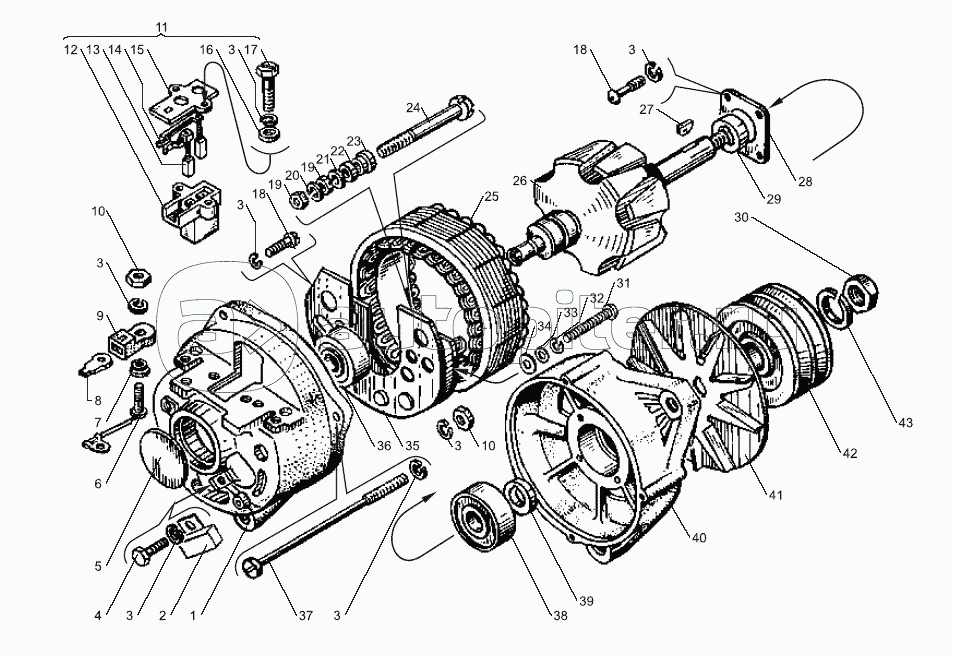

Назначение ремня генератора в двигателе ЯМЗ 238

Ремень генератора в двигателе ЯМЗ 238 обеспечивает синхронную передачу крутящего момента от коленчатого вала к шкиву генератора. Эта механическая связь позволяет преобразовывать энергию вращения двигателя в электроэнергию, необходимую для функционирования бортовых систем и поддержания заряда аккумуляторной батареи.

Без исправного ремня генератор не сможет выполнять свою функцию, что приведёт к полному обесточиванию оборудования автомобиля после разрядки аккумулятора. Правильное натяжение и целостность ремня критически важны для предотвращения проскальзывания, перегрева генератора и внезапного отказа электросистемы в процессе эксплуатации.

Ключевые задачи ремня

Привод генератора: передача вращения от коленвала к ротору генератора
Генерация электроэнергии: обеспечение работы генератора для питания фар, ЭБУ, систем зажигания и датчиков
Заряд АКБ: поддержание оптимального напряжения в бортовой сети для подзарядки аккумулятора
Стабильность работы: предотвращение скачков напряжения при изменении нагрузки на двигатель

Типичные признаки износа или обрыва приводного ремня

Вибрация или свист из подкапотного пространства, особенно при запуске двигателя или резком увеличении оборотов, указывает на проскальзывание ремня. Звук обычно усиливается при включении мощных потребителей энергии (фары, печка), создающих нагрузку на генератор.

Падение напряжения в бортовой сети – явный сигнал проблем с приводом. Контрольная лампа аккумулятора на приборной панели, тусклый свет фар или медленная работа стеклоподъемников при работающем двигателе говорят о недостаточной зарядке АКБ из-за нарушения передачи вращения.

Ключевые симптомы неисправности

Посторонние шумы:
- Писк или визг при изменении нагрузки
- Щелчки (при расслоении краев ремня)
- Глухой гул подшипников (при остановке помпы/генератора)
Проблемы с электрикой:
- Мигание лампы заряда на панели приборов
- Снижение яркости света при малых оборотах
- Срабатывание защиты мультимедийной системы
Перегрев двигателя:
- Резкий рост температуры охлаждающей жидкости
- Пар из-под капота при остановке помпы
Визуальные дефекты:
- Трещины, расслоение, "бахрома" на кромках
- Глянцевая поверхность ручья (старение резины)
- Резиновая пыль возле шкивов

Важно! При обрыве ремня одновременно пропадает зарядка АКБ и циркуляция антифриза. Двигатель может перегреться за 3-5 минут даже зимой – немедленно остановите мотор при появлении пара или резком скачке температуры!

Инструменты для замены ремня генератора ЯМЗ 238

Качественная замена ремня генератора ЯМЗ 238 требует подготовки специализированного инструментария. Отсутствие нужных приспособлений усложнит регулировку натяжения и повысит риск повреждения компонентов.

Стандартный комплект включает ручной инструмент для демонтажа крепежей и регулировки положения генератора. Дополнительные приспособления упрощают контроль натяжения и ускоряют процесс.

Обязательный набор инструментов

Ключи рожковые или накидные: размеры 13×17 мм, 17×19 мм для гаек крепления генератора и кронштейнов
Трещоточная рукоятка с удлинителем (200–250 мм) для доступа к нижним креплениям
Монтировка (40–60 см) или специальный лом для смещения генератора при натяжении
Фонарь-переноска для освещения моторного отсека

Дополнительный инструмент	Назначение
Диагностическая линейка	Проверка совпадения плоскостей шкивов
Динамометрический ключ	Точная затяжка крепежей (момент 70–80 Н·м)
Съемник стопорных шайб	Для модификаций со шплинтованными осями

Выбор безопасного места для проведения работ

Работы с ремнем генератора ЯМЗ 238 требуют стабильного положения техники и исключения внешних угроз. Ключевой критерий – ровная площадка с твердым покрытием (бетон, асфальт), исключающая случайное движение транспортного средства. Обязательно обеспечьте достаточное освещение зоны двигателя – естественное или при помощи переносных ламп для точной диагностики и монтажа.

Избегайте участков с уклоном или рыхлым грунтом, где возможна просадка домкратов или случайное смещение машины. При работе на открытом воздухе убедитесь в отсутствии осадков и сильного ветра, способных нарушить процесс. Если площадка граничит с проезжей частью, установите предупреждающие знаки или ограждения, исключающие риск наезда постороннего транспорта.

Критерии безопасной локации

Стабильность: Только горизонтальные поверхности с асфальтовым/бетонным покрытием
Защита от погоды: Гараж, навес или сухая безветренная погода при уличных работах
Вентиляция: Открытое пространство либо принудительная вытяжка в помещении для отвода выхлопных газов
Зона безопасности: 3-метровая свободная зона вокруг капота для инструментов и перемещения
Блокировка рисков: Знак «Ремонт» при работе у дороги, противооткатные упоры под колеса

Остановка двигателя и демонтаж клемм аккумулятора

Полностью заглушите двигатель ЯМЗ 238 и извлеките ключ из замка зажигания. Дождитесь остывания силового агрегата и компонентов подкапотного пространства во избежание ожогов при последующих действиях.

Откройте капот и локализуйте аккумуляторную батарею. Подготовьте рожковый ключ на 10 мм или головку с воротком для ослабления креплений клемм. Убедитесь в отсутствии контакта металлических инструментов с кузовом или токопроводящими элементами.

Порядок демонтажа

Ослабьте гайку крепления отрицательной клеммы (маркировка «–» или черный провод).
Снимите клемму с вывода АКБ и отведите провод в сторону, исключив касание к корпусу батареи.
Повторите действия для положительной клеммы (маркировка «+» или красный провод).
Изолируйте обе клеммы ветошой или пластиковыми колпачками для предотвращения случайного замыкания.

Клемма	Порядок снятия	Риски при нарушении
Отрицательная (–)	Первая	Короткое замыкание при касании ключом кузова
Положительная (+)	Вторая	Повреждение электрооборудования

Важно: Работы ведутся только при выключенном зажигании. Контролируйте фиксацию отсоединенных проводов – их контакт с клеммами во время ремонта вызовет перегорание предохранителей.

Осмотр схемы расположения ременной передачи

Изучение схемы ременной передачи ЯМЗ 238 – обязательный этап перед заменой или регулировкой. Схема четко показывает взаимное расположение шкивов, траекторию движения ремня и точки натяжения. Без понимания этой конфигурации высок риск некорректной установки, что приведет к ускоренному износу или обрыву.

На двигателе ЯМЗ 238 ремень генератора одновременно приводит несколько агрегатов. Ключевыми точками схемы являются шкив коленчатого вала (ведущий), генератора, помпы охлаждающей жидкости и насоса гидроусилителя руля (ГУР). Натяжение обычно регулируется отклонением корпуса генератора.

Ключевые элементы схемы для идентификации

Шкив коленчатого вала: Нижний ведущий шкив, расположен на переднем конце вала.
Шкив генератора: Находится в верхней/средней части, часто с регулировочной проушиной.
Шкив помпы (водяного насоса): Расположен между шкивом коленвала и генератором.
Шкив насоса ГУР: Установлен ниже генератора, может крепиться к блоку или кронштейну.
Траектория ремня: Змейкообразный путь через все шкивы (коленвал → помпа → генератор → насос ГУР).
Натяжное устройство: Чаще всего – регулировочная планка генератора со стяжным болтом.

Определение количества ручьев на шкиве генератора

Количество ручьев на шкиве генератора напрямую влияет на выбор ремня и корректность работы системы. На двигателях ЯМЗ 238 используются генераторы со шкивами двух типов: одноканальные (одноручьевые) и многоканальные (двухручьевые). Основным признаком для идентификации является визуальный осмотр шкива.

Для точного определения выполните следующие действия: снимите защитный кожух ременной передачи, очистите шкив от грязи и масла. Внимательно осмотрите профиль шкива – каждый отдельный желоб (канавка) для ремня считается одним ручьём. Подсчитайте количество параллельных канавок на рабочей поверхности шкива.

Критерии подсчета и типовые конфигурации

Одноручьевой шкив: Имеет одну V-образную канавку. Характерен для классических схем с одним ремнём.
Двухручьевой шкив: Содержит две независимые канавки. Требует установки двух ремней для увеличения надежности передачи.

Для исключения ошибок используйте таблицу соответствий:

Количество ручьев	Визуальный признак	Тип ремня
1	Одна канавка по всей окружности	Одноканальный (например 12,5x1125 Li)
2	Две параллельные канавки	Два ремня (например 2 шт. 10x1125 Li)

Важно! Количество ручьев на шкиве генератора обязательно должно совпадать с количеством ручьев на шкиве коленвала. Несовпадение приведет к ускоренному износу ремней и нарушению работы навесного оборудования.

Принцип работы механизма натяжения ремня

Механизм натяжения ремня генератора ЯМЗ 238 обеспечивает стабильное усилие для передачи крутящего момента от коленчатого вала к шкиву генератора. Его основная задача – компенсировать естественное растяжение ремня в процессе эксплуатации и предотвращать проскальзывание. Корректное натяжение критично для предотвращения перегрузки подшипников генератора и преждевременного износа ремня.

Конструктивно система включает натяжной ролик, закрепленный на кронштейне с регулировочным болтом или эксцентриком. При вращении регулировочного элемента ролик смещается относительно оси генератора, увеличивая или уменьшая степень натяжения. Фиксация положения осуществляется контргайкой после достижения требуемого усилия.

Ключевые элементы и их взаимодействие

Натяжной ролик: Обеспечивает контакт с обратной стороной ремня. Изменение его позиции напрямую регулирует длину рабочей ветви ремня.
Регулировочный болт/эксцентрик: Служит для точного позиционирования ролика. Вращение болта смещает кронштейн с роликом.
Кронштейн: Жестко соединяет ролик с блоком двигателя и передает усилие от регулировочного элемента.
Фиксирующая гайка: Блокирует установленное положение кронштейна после регулировки, предотвращая самопроизвольное ослабление.

Рабочий цикл механизма основан на принципе рычага: усилие, приложенное к регулировочному болту, преобразуется в поступательное движение ролика. При затягивании болта ролик отдаляется от центра вращения коленвала, увеличивая натяжение. Ослабление болта позволяет ролику приблизиться к коленвалу, снижая натяжение.

Действие оператора	Движение ролика	Результат
Затягивание регулировочного болта	От центра коленвала	Увеличение натяжения ремня
Ослабление регулировочного болта	К центру коленвала	Уменьшение натяжения ремня

Контроль правильного натяжения выполняется по величине прогиба ремня между шкивами при приложении усилия (обычно 10 кгс). Недотяг вызывает проскальзывание и перегрев, перетяг – ускоренный износ подшипников и обрыв ремня.

Ослабление фиксирующей гайки натяжителя

Для доступа к фиксирующей гайке натяжителя ремня генератора ЯМЗ 238 предварительно снимите защитный кожух вентилятора системы охлаждения. Убедитесь, что двигатель остыл, а ключи зажигания извлечены – это исключит случайный запуск и травмирование при работе в подкапотном пространстве.

Определите расположение натяжителя: он находится на кронштейне генератора со стороны радиатора. Фиксирующая гайка (обычно размером 19 мм) удерживает болт, проходящий через проушину натяжного устройства и регулировочную планку. Для ослабления используйте рожковый ключ или торцевую головку с удлинителем, избегая срывов граней из-за возможной коррозии.

Последовательность ослабления

Очистите резьбовое соединение от грязи и масла металлической щёткой или ветошью – это облегчит откручивание.
Зафиксируйте корпус натяжителя гаечным ключом (размер 14-17 мм), чтобы предотвратить его проворот при ослаблении основной гайки.
Плавно ослабьте фиксирующую гайку против часовой стрелки, придерживая регулировочный болт. Не снимайте гайку полностью – её ослабления на 3-5 оборотов достаточно для последующей регулировки натяжения.

Если гайка «прикипела», обработайте резьбу проникающей смазкой (WD-40, «жидкий ключ») и выждите 10-15 минут. При сильном заклинивании аккуратно постучите молотком по граням ключа через медную или алюминиевую прокладку, избегая деформации кронштейна генератора.

Освобождение давления натяжной пружины

Натяжная пружина в приводе генератора ЯМЗ 238 постоянно создает значительное усилие на ролик, обеспечивая необходимое натяжение ремня. Перед демонтажем или установкой ремня это давление требуется полностью снять – в противном случае невозможно корректно снять/надеть ремень, а резкое освобождение пружины может привести к травме.

Работа требует повышенного внимания: пружина накапливает энергию в сжатом состоянии и при неконтролируемом освобождении способна резко разжаться. Это опасно для пальцев рук и может повредить смежные компоненты привода. Обязательно используйте устойчивый инструмент и убедитесь в надежности его фиксации.

Порядок освобождения давления

Для безопасного сброса усилия выполните следующие действия:

Зафиксируйте инструмент: Вставьте рожковый ключ на 17 мм (или монтировку) в проушину натяжного болта. Надежно уприте другой конец инструмента в неподвижную часть двигателя (например, в болт кронштейна генератора).
Снимите нагрузку: Медленно и плавно поворачивайте натяжной болт против направления рабочего натяжения (обычно против часовой стрелки). Контролируйте движение пружины – она начнет разжиматься.
Отведите ролик: Продолжайте вращение до момента, когда натяжной ролик полностью освободит давление на ремень и отойдет в крайнее положение. Ремень должен провиснуть.
Снимите ремень: Только после полного сброса усилия аккуратно снимите ремень со шкивов генератора, коленвала и насоса, начиная с натяжного ролика.
Медленно отпустите механизм: Плавно верните натяжной болт в исходное положение, позволяя пружине разжаться без рывка. Избегайте резких движений!

Критические моменты безопасности:

Никогда не подставляйте пальцы под зону возможного удара пружины или рычага.
Контролируйте траекторию движения инструмента – при соскальзывании ключ может нанести удар.
При установке нового ремня освобождайте пружину тем же способом для правильной посадки ремня в ручьи шкивов.

Ошибка	Последствие	Профилактика
Резкое вращение натяжного болта	Неуправляемый разжим пружины, травма	Плавное вращение с фиксацией инструмента
Работа без фиксации ключа	Соскальзывание, удар по рукам	Надежный упор в стационарную точку
Попытка снять ремень до сброса давления	Повреждение ремня, шкивов	Полное освобождение пружины перед манипуляциями с ремнем

Снятие защитного кожуха ременной передачи

Отключите массу аккумуляторной батареи, обесточив электросистему двигателя. Убедитесь, что двигатель остыл до безопасной температуры, исключая риск ожогов при контакте с металлическими деталями.

Визуально определите тип крепления кожуха ременной передачи. На ЯМЗ 238 чаще используется двухсекционная конструкция (верхняя и нижняя части), фиксируемая болтами под ключ на 10-13 мм. Приготовьте набор рожковых ключей или головок с воротком.

Порядок демонтажа кожуха

Выполняйте операции последовательно:

Очистите крепежные элементы от грязи щеткой для предотвращения срыва граней
Открутите болты верхней части кожуха против часовой стрелки, поддерживая деталь рукой
Снимите верхний сегмент, аккуратно выведя его из зоны шкивов
Демонтируйте нижнюю секцию, предварительно открутив 3-4 крепежных болта снизу

При затрудненном доступе к нижним болтам используйте удлинитель для воротка или карданный шарнир. Если крепеж закис:

Обработайте резьбу проникающей смазкой WD-40
Выждите 10-15 минут
Примените ударный инструмент с сохранением оси вращения

Избегайте деформации кожуха при демонтаже – не прикладывайте избыточное усилие. Снятые детали очистите от масляных пятен и сохраните для обратной установки. Проверьте целостность монтажных отверстий и состояние резиновых демпферов (при наличии).

Извлечение изношенного ремня со шкивов

Ослабьте натяжение ремня генератора, используя регулировочный механизм. Для этого ослабьте контргайку натяжного болта или ослабьте крепление генератора (в зависимости от конструкции). Сдвиньте генератор в сторону двигателя, чтобы ремень провис и потерял контакт со шкивами.

Визуально определите траекторию ремня и последовательность его прохождения через шкивы (коленвал, генератор, насос гидроусилителя, помпу). Зафиксируйте положение генератора в ослабленном состоянии, чтобы предотвратить самопроизвольное перемещение.

Последовательность действий

Отключите массу аккумулятора для исключения случайного запуска двигателя.
Освободите доступ к ременной передаче (снимите защитный кожух при наличии).
Снимите ремень со шкива генератора первым, аккуратно стаскивая его рукой в направлении от центра.
Выведите ремень из канавок шкива коленчатого вала, применив умеренное усилие. Используйте монтажную лопатку для поддева только при крайней необходимости, чтобы не повредить кромки шкивов.
Снимите ремень со шкивов вспомогательных агрегатов (помпы, гидроусилителя), последовательно выводя его из зацепления.

Извлеките ремень из моторного отсека полностью. Проведите визуальный осмотр шкивов на предмет:

Задиров, сколов или глубоких рисок на рабочих поверхностях
Наличия масляных подтеков или следов технических жидкостей
Закоксованной резиновой пыли в канавках

При обнаружении повреждений шкивов или сильного загрязнения выполните очистку и дефектовку до установки нового ремня.

Очистка шкивов от загрязнений перед установкой

Тщательная очистка шкивов генератора ЯМЗ 238 – обязательный этап перед монтажом нового ремня. Накопленные загрязнения (масляные пятна, абразивная пыль, ржавчина) приводят к проскальзыванию ремня, ускоренному износу и риску обрыва. Неочищенные поверхности снижают сцепление и нарушают стабильность передачи крутящего момента, что провоцирует перегрев и сбои в работе генератора.

Для процедуры потребуются: металлическая щётка, ветошь без ворса, обезжириватель (уайт-спирит, бензин «Калоша» или специализированный автоочиститель), наждачная бумага зернистостью 120-220. Убедитесь в отсутствии деформаций шкивов и трещин на рабочей поверхности. Работы проводите при отключенной АКБ.

Порядок очистки и рекомендуемые средства

Механическая обработка: удалите крупные частицы грязи и отслоившуюся ржавчину щёткой. Зачистите канавки шкива наждачной бумагой без чрезмерного давления.
Обезжиривание: смочите ветошь растворителем, протрите шкивы вдоль канавок. Повторите 2-3 раза со сменой ткани до полного устранения масляных следов.
Финишная протирка: удалите остатки абразива и раствора сухой чистой ветошью. Контролируйте отсутствие ворсинок на поверхности.

Тип загрязнения	Оптимальное средство	Важные нюансы
Масло/технические жидкости	Уайт-спирит, бензин	Используйте в проветриваемом помещении, избегайте контакта с резиновыми деталями
Ржавчина/окислы	Наждачная бумага + преобразователь ржавчины	После преобразователя обязательна повторная обезжирировка
Застарелая грязь	Жёсткая нейлоновая щётка + автошампунь	Тщательно просушите шкивы перед установкой ремня

После очистки проверьте гладкость поверхностей рукой: отсутствие заусенцев и липкости критически важно. Допустимые отклонения – риски глубиной до 0.5 мм, поперечные выработки исключены. Монтаж ремня на неочищенные шкивы сокращает его ресурс на 40-60%.

Проверка состояния подшипников и шкивов

Осмотрите шкивы генератора и натяжного ролика на предмет механических повреждений: глубоких задиров, сколов, деформаций ребер или выраженной коррозии. Убедитесь, что посадочные места под подшипники не имеют люфтов или трещин, а крепежные болты надежно затянуты.

Проверьте подшипники вручную: энергично прокрутите ролик и генератор, прислушиваясь к посторонним звукам (хруст, скрежет, свист). Попытайтесь раскачать шкивы в вертикальной и горизонтальной плоскостях – даже минимальный люфт указывает на необходимость замены подшипника.

Критерии оценки и порядок действий

Признаки неисправности подшипников:

Шум при работе (вой, гул, визг)
Затрудненное вращение или заклинивание
Вибрация шкива или ремня
Наличие люфта при покачивании
Следы перегрева (потемнение металла, вытекшая смазка)

Порядок проверки:

Ослабьте натяжение ремня генератора.
Снимите ремень со шкивов для свободного доступа.
Вращайте каждый подшипник (генератора, натяжного и обводного роликов) пальцами, оценивая плавность хода и шумы.
Зафиксируйте корпус генератора/ролика и покачайте шкив в разные стороны для выявления люфта.
Проверьте отсутствие биения шкива при вращении.

Важно: Не игнорируйте даже незначительные дефекты! Изношенные подшипники или поврежденные шкивы приведут к ускоренному износу ремня, его обрыву и возможному выходу из строя генератора или помпы.

Измерение параметров старого ремня для замены

Снимите отработавший ремень генератора с ЯМЗ 238, очистите его от грязи и масляных пятен. Убедитесь в отсутствии глубоких трещин, расслоений и разрывов корда – такой ремень непригоден для точных замеров. Расположите изделие на ровной поверхности без перекосов и натяжения.

Подготовьте гибкую рулетку или шнур с линейкой для контроля длины. Для замера ширины используйте штангенциркуль, обеспечивающий точность до 0,1 мм. Фиксируйте значения в миллиметрах, особое внимание уделяя участкам с максимальным износом.

Ключевые параметры для замера

Рабочая длина (L): По внешнему периметру ремня в расслабленном состоянии
Ширина профиля (W): В самой широкой части клинового сечения
Высота клина (H): От основания до вершины рабочей грани
Угол наклона граней (α): Сравнение с новым образцом или шаблоном

Параметр	Метод замера	Допустимое отклонение
Длина	Рулетка по наружному контуру	±3 мм от номинала
Ширина	Штангенциркуль в 3 точках	Не менее 90% от новой
Высота клина	Штангенциркуль перпендикулярно основанию	Не ниже минимальной отметки на боковине

Сравните полученные данные с маркировкой на старом ремне (например: 2365-1307100-10). При отсутствии маркировки используйте только фактические замеры. Учтите: допустимая разница длины нового ремня не должна превышать ±5 мм, а износ ширины более 15% требует замены шкивов.

Расшифровка маркировки на приводных ремнях

Маркировка на приводных ремнях содержит ключевую информацию о геометрических параметрах и технических характеристиках изделия. Правильная интерпретация обозначений гарантирует точный подбор ремня для двигателя ЯМЗ 238 и предотвращает ошибки при замене.

Стандартная маркировка клиновых ремней включает три основных параметра: профиль (ширину), длину и тип конструкции. Обозначение типа 14*1125 Li расшифровывается следующим образом: первое число до знака умножения указывает ширину профиля в миллиметрах, число после знака – длину по внутреннему контуру в мм, а буквенный индекс отражает особенности материала и конструкции.

Детализация элементов маркировки

Элемент маркировки	Пример значения	Расшифровка
Ширина профиля	10, 13, 14, 17	Ширина в верхней части клина (мм)
Длина ремня	1000, 1125, 1250	Внутренняя длина (Li) или наружная (Le) в мм
Буквенный индекс	Li, La, Lp, Lw	Тип корда: Li - вискоза, La - арамид, Lp - полиамид, Lw - полиэфир

Особенности для ЯМЗ 238: Для данного двигателя преимущественно применяются ремни шириной 14-17 мм с индексами Li или La. Длина варьируется от 1125 до 1250 мм в зависимости от модификации генератора и натяжного механизма.

Важно: Производители могут использовать альтернативные системы обозначений. Европейский стандарт (например, 17x1250 La) соответствует российской маркировке, а ISO (SPB 1250) требует пересчёта длины. Всегда сверяйтесь с технической документацией двигателя.

Требуемый размер: расчет длины по модели ремня

Определение точной длины ремня генератора для ЯМЗ 238 осуществляется через расшифровку маркировки изделия. Стандартная кодировка содержит ключевые параметры: ширину профиля (в мм) и рабочую длину (в мм), разделённые символом «×» или латинской буквой «L». Например, обозначение 12×1125 указывает на ширину 12 мм и длину 1125 мм.

Если оригинальный ремень утратил маркировку, используйте альтернативные методы:
1. Замер старого образца – уложите ремень на ровную поверхность, измерьте рулеткой внутренний периметр.
2. Расчёт по шкивам – проведите верёвку по траектории установки ремня через шкивы коленвала, генератора и натяжителя, затем измерьте её длину.

Типовые размеры для ЯМЗ 238

Распространённые модели ремней для двигателей ЯМЗ 238 в зависимости от модификации:

Маркировка	Длина (мм)	Ширина (мм)
УК-12,0	1125	12
УК-11,2	1250	11.2
А-1180	1180	13

Критические нюансы:

Длина должна учитывать регулировочный ход натяжителя (±15 мм от номинала).
Для турбированных версий (ЯМЗ 238ДЕ/ТН) чаще применяются ремни 12×1125.
Проверяйте совпадение профиля (клиновой/поликлиновой) со шкивами перед покупкой.

Подбор профиля: клиновой или поликлиновой

На двигателях ЯМЗ 238 применяются ремни двух типов профиля: классические клиновые (ручейковые) и поликлиновые (многоручьевые). Ключевое отличие заключается в конструкции рабочей поверхности. Клиновой ремень имеет один мощный трапециевидный ручей на внутренней стороне, рассчитанный на работу с одним шкивом определенного размера. Поликлиновой ремень оснащен несколькими (чаще 6-10) продольными ребрами небольшой высоты, расположенными параллельно на внутренней поверхности, что позволяет ему контактировать с несколькими канавками шкива одновременно.

Выбор конкретного типа для вашего ЯМЗ 238 зависит исключительно от конструкции шкивов на двигателе и генераторе. Старые модификации двигателя часто комплектовались шкивами под одинарный клиновой ремень. Более современные версии или двигатели после модернизации могут использовать шкивы с несколькими канавками под поликлиновой ремень. Никогда не пытайтесь установить ремень одного типа на шкивы, предназначенные для другого – это приведет к быстрому износу и обрыву.

Сравнение характеристик

Характеристика	Клиновой ремень	Поликлиновой ремень
Количество ручьев/ребер	Один	Несколько (6-10)
Площадь контакта со шкивом	Меньшая	Значительно большая
Передаваемая мощность	Меньшая	Большая при тех же габаритах
Гибкость	Жестче	Выше, лучше работает на малых шкивах
Типичное применение на ЯМЗ 238	Старые модификации	Новые модификации, модернизированные узлы

Критически важно перед покупкой:

Визуально осмотреть шкивы коленвала, генератора и натяжных роликов (если есть).
Подсчитать количество канавок на каждом шкиве в месте контакта с ремнем генератора.
Если все шкивы имеют только одну канавку – нужен клиновой ремень (например, 19,0х1180 ГОСТ 5813).
Если хотя бы один из шкивов (особенно часто генератор) имеет несколько канавок – требуется поликлиновой ремень (например, 10К-1180Р или PK-1180).

Использование поликлинового ремня на моторах, где он предусмотрен конструкцией, предпочтительнее из-за его большей гибкости, лучшей передачи усилия и снижения вибраций. Однако главным критерием остается строгое соответствие профиля ремня профилю канавок на установленных шкивах.

Проверка натяжного ролика и его подшипника

Тщательная проверка состояния натяжного ролика и его подшипника – критически важный этап при замене ремня генератора двигателя ЯМЗ-238. Пренебрежение этим шагом может привести к быстрому выходу из строя нового ремня или даже к его обрыву в дороге.

Натяжной ролик постоянно испытывает высокие нагрузки и работает в условиях высоких температур и загрязнений. Основной узел, подверженный износу – подшипник качения внутри ролика. Его неисправность проявляется характерными признаками.

Методы проверки

1. Визуальный осмотр:

Трещины и сколы: Внимательно осмотрите пластмассовый или металлический корпус ролика на предмет трещин, сколов или глубоких царапин.
Износ рабочей поверхности: Проверьте рабочую поверхность ролика (дорожку контакта с ремнем). Сильный износ (в виде канавки, "ступеньки", неравномерного истирания), наличие масляных или топливных пятен, а также отслоение резинового покрытия (если оно есть) – признаки необходимости замены.
Люфт оси: Попытайтесь подвигать ролик вверх-вниз и из стороны в сторону перпендикулярно оси вращения. Даже небольшой ощутимый люфт недопустим.

2. Проверка вращения:

Свобода хода: Проверните ролик вручную. Он должен вращаться очень легко, абсолютно плавно, без малейших заеданий или "провалов".
Посторонние звуки: Прислушайтесь к звуку вращения. Любые посторонние шумы – скрип, хруст, гул, свист, шелест, щелчки – являются однозначным признаком износа или разрушения подшипника.
Биение: Визуально оцените, нет ли заметного биения (эксцентриситета) ролика при вращении. Ролик должен вращаться строго вокруг своей оси без "восьмерки".

3. Проверка осевого и радиального люфта подшипника:

Зафиксировав внутреннюю обойму подшипника (ось или болт), попытайтесь пошатать внешнюю обойму (корпус ролика) в радиальном (перпендикулярно оси) и осевом (вдоль оси) направлениях. Любой ощутимый люфт – повод для немедленной замены ролика в сборе.

Важное замечание: Если при проверке выявлен хотя бы один из перечисленных дефектов (люфт, шум, заедание, биение, трещины, сильный износ дорожки), натяжной ролик подлежит обязательной замене. Установка нового ремня на неисправный ролик сократит срок службы ремня и может привести к его внезапному обрыву.

Таблица: Признаки неисправности подшипника натяжного ролика

Признак	Что означает	Требуемое действие
Люфт ролика (радиальный/осевой)	Выработка дорожек качения, износ тел качения/сепаратора подшипника	Немедленная замена
Шум при вращении (хруст, скрип, гул)	Недостаток смазки, загрязнение, разрушение подшипника	Немедленная замена
Затрудненное или заедающее вращение	Деформация, загрязнение, заклинивание подшипника	Немедленная замена
Видимое биение ("восьмерка")	Деформация корпуса ролика, сильный износ подшипника	Немедленная замена

Ключевой момент при установке нового ролика: При затяжке центрального болта крепления натяжного ролика строго соблюдайте момент затяжки, указанный в руководстве по ремонту двигателя ЯМЗ-238 (обычно это 70-80 Н·м). Перетяжка болта создает избыточное давление на подшипник, деформирует его обоймы и приводит к очень быстрому выходу из строя. Недотяжка опасна самооткручиванием болта. Обязательно используйте фиксатор резьбы (типа Loctite) на очищенную резьбу болта и гнезда. После установки нового ролика еще раз проверните его рукой – вращение должно быть плавным и бесшумным.

Подготовка нового ремня к монтажу

Тщательно сверьте маркировку нового ремня с техническими требованиями ЯМЗ 238. Убедитесь, что длина (например, 1250 мм для стандартной комплектации) и профиль (клиновой, тип Б/В) полностью соответствуют спецификации двигателя. Любое отклонение приведет к преждевременному износу или соскальзыванию.

Визуально осмотрите ремень по всей длине на отсутствие производственных дефектов: трещин, расслоений корда, масляных пятен или вмятин. Проверьте эластичность боковин – чрезмерная жесткость свидетельствует о длительном хранении. Радиальный люфт не должен превышать 1-2 мм при ручном сжатии.

Контроль сопрягаемых компонентов

Перед установкой обязательно очистите шкивы от грязи металлической щеткой. Проверьте:

Соосность шкивов коленвала, генератора и насоса гидроусилителя
Глубину ручьев – износ не должен превышать 0.5 мм
Свободу хода натяжного ролика и пружины механизма натяжения

Параметр	Норма	Метод проверки
Ширина ручья шкива	14±0.2 мм	Штангенциркуль
Ход натяжителя	15-20 мм	Линейка при макс. усилии

Прогрейте ремень до +20°C в помещении – холодная укладка вызывает микротрещины. Не допускается сгибание или перекручивание изделия при переноске. Снимите защитную пленку непосредственно перед монтажом, избегая контакта приводных поверхностей с маслом.

Правильная последовательность надевания на шкивы

Перед началом работ убедитесь, что новый ремень соответствует требуемому размеру для ЯМЗ 238 (обычно 10×1250 мм или 10×1280 мм в зависимости от модификации). Проверьте состояние натяжного ролика, шкивов и помпы – они должны быть чистыми, без сколов и глубоких рисок.

Ослабьте крепление генератора и натяжного устройства. Полностью отпустите регулировочный болт, чтобы обеспечить максимальный люфт для монтажа. Снимите старый ремень, предварительно запомнив его схему обвода.

Пошаговая установка ремня

Накиньте ремень на шкив коленчатого вала, расположенный в нижней части двигателя
Проведите ремень через направляющий ролик (при наличии в конструкции)
Заведите ремень на шкив помпы системы охлаждения
Наденьте ремень на шкив генератора, оставив его в наружном желобе шкива
При наличии компрессора пневмосистемы: заведите ремень на его шкив последним
Проверьте правильность положения во всех ручьях шкивов

После укладки ремня отрегулируйте натяжение. Нажмите пальцем на середину самого длинного участка с усилием ~10 кгс. Нормальный прогиб составляет 10-15 мм. Зафиксируйте положение генератора регулировочным болтом, затяните крепёжные гайки.

Запустите двигатель на 2-3 минуты, затем повторно проверьте натяжение. При необходимости подкорректируйте. Убедитесь в отсутствии биения ремня и посторонних шумов при работе.

Расположение ремня в ручьях без перекручивания

Правильная укладка ремня генератора в ручьи шкивов двигателя ЯМЗ 238 – критически важный этап замены. Перекрученный ремень мгновенно выйдет из строя из-за перегрева, расслоения корда и обрыва, а также станет источником сильного свиста.

Контролируйте положение ремня на каждом шкиве сразу после накидывания и перед натяжением. Ремень должен лежать ровно, без смещения вглубь или наружу ручья, сохраняя полный контакт рабочими гранями по всей ширине.

Последовательность и ключевые моменты укладки

Основные шаги для предотвращения перекручивания:

Ослабьте крепление генератора: Полностью отпустите гайку (или болт) натяжного устройства и нижнее крепление генератора, обеспечив максимальную свободу перемещения агрегата.
Накиньте ремень на шкивы: Начните с самого большого шкива (коленвал), затем перейдите к шкиву насоса гидроусилителя руля (если есть), далее – на генератор. Последним надевайте ремень на шкив натяжного ролика.
Визуальный контроль в каждом ручье: После накидывания на каждый шкив, немедленно проверяйте положение ремня:
- Ремень должен сидеть строго в центре ручья шкива.
- Ребро ремня не должно быть загнуто или замято.
- Вся ширина ремня должна быть видна и параллельна стенкам ручья.
Используйте натяжной ролик: После проверки правильности укладки на всех шкивах, перемещайте генератор в сторону от двигателя для предварительного натяжения. Затем натяните ремень строго по спецификации с помощью натяжного ролика, фиксируя его положение.
Финальная проверка под нагрузкой: Запустите двигатель на 1-2 минуты, дайте поработать на холостом ходу и заглушите. Повторно осмотрите ремень во всех ручьях – он должен оставаться ровным, без малейших признаков сползания или перекоса.

Важно: Никогда не используйте отвертки или монтажные лопатки для принудительной укладки ремня в ручей при частично натянутой системе. Это гарантированно повредит корд. Если ремень не ложится правильно – полностью ослабьте натяжение и уложите его заново.

Применение монтажного рычага для установки

Монтажный рычаг – специальный инструмент для создания дополнительного усилия при натяжении ремня генератора. Его конструкция позволяет безопасно отодвинуть генератор от блока двигателя, преодолевая сопротивление мощной пружины натяжителя. Использование подручных средств (ломиков, монтировок) категорически не рекомендуется из-за высокого риска повреждения крепежных проушин генератора или кронштейна на двигателе.

Для работы потребуется рычаг с длиной рабочей части не менее 50 см и надежным захватом (например, вильчатым или крюкообразным), обеспечивающим плотный контакт с корпусом генератора. Предварительно ослабляется гайка верхней регулировочной тяги и гайка крепления генератора к нижнему кронштейну, обеспечивая свободу его перемещения.

Технология работы рычагом

Последовательность действий:

Зафиксируйте захват рычага на проушине или усиленном ребре корпуса генератора.
Надежно упорьте конец рычага в неподвижную часть двигателя (например, в массивный кронштейн).
Плавно надавите на рычаг, перемещая генератор строго в направлении от блока цилиндров. Движение должно быть равномерным, без рывков.
Удерживая генератор в максимально оттянутом положении рычагом, немедленно затяните гайку верхней регулировочной тяги с требуемым моментом.
Осторожно снимите усилие с рычага – генератор под действием пружины натяжителя займет рабочее положение, обеспечивая правильное натяжение ремня.
Завершите затяжку гайки крепления генератора к нижнему кронштейну.

Критические моменты:

Контролируйте положение ремня на шкивах – он не должен соскакивать или перекашиваться во время работы рычагом.
Не прилагайте избыточного усилия – цель – преодолеть пружину натяжителя, а не деформировать крепления.
После установки проверьте натяжение ремня (прогиб 10-15 мм при усилии 10 кгс на середине самого длинного пролета).

Проворачивание вала генератора для облегчения монтажа

При установке нового ремня генератора на двигатель ЯМЗ 238 часто возникает сложность с его натяжением из-за недостаточного хода регулировочной планки. Жесткость нового ремня и ограниченное пространство для манипуляций требуют дополнительных действий для обеспечения правильного натяжения.

Проворачивание вала генератора ключом позволяет сместить шкив относительно ремня, освобождая зацепление зубьев и снимая избыточное напряжение. Этот метод особенно эффективен при работе с поликлиновыми ремнями, где точное позиционирование влияет на равномерность распределения нагрузки.

Порядок действий

Для безопасного проворачивания выполните следующие шаги:

Наденьте ремень на шкивы коленвала и натяжных роликов, оставив его на краю шкива генератора
Зафиксируйте гаечный ключ на гайке шкива генератора (размер обычно 24 мм)
Плавно проверните вал против направления вращения (против часовой стрелки)
Одновременно подтягивайте ремень второй рукой до полного захода в ручей шкива
Контролируйте глубину посадки по всей окружности шкива

Критические моменты:

Используйте только исправный ключ с полным захватом граней гайки
Избегайте резких движений – возможна деформация обмоток статора
Не прикладывайте усилие к корпусу генератора или клеммам

Типовая ошибка	Последствие	Решение
Проворачивание при затянутых креплениях	Поломка регулировочной планки	Ослабьте гайку крепления генератора перед манипуляцией
Приложение усилия к крыльчатке вентилятора	Разрушение пластиковой крыльчатки	Работайте только через штатную гайку шкива

После посадки ремня проверьте параллельность шкивов и произведите окончательное натяжение согласно техническим требованиям ЯМЗ 238. Помните, что проворачивание – вспомогательная операция, заменяющая применение монтажных лопаток, которые могут повредить антикоррозионное покрытие ручья шкива.

Временная фиксация положения натяжителя

После ослабления крепления натяжителя необходимо зафиксировать его в сжатом положении. Это предотвратит самопроизвольное разжатие пружины при снятии старого или установке нового ремня. Без фиксации натяжитель может резко вернуться в рабочее положение, создавая риск травмы или повреждения компонентов.

Фиксация обеспечивает безопасный доступ к ремню и исключает необходимость удерживать натяжитель вручную во время работ. Для временной фиксации используются подручные средства: стальная проволока диаметром 2-3 мм, монтажная лопатка или стяжной хомут. Важно обеспечить жесткую фиксацию без риска соскальзывания.

Технология фиксации

Ослабьте гайку крепления натяжителя ключом на 17 мм
Сдвиньте натяжитель в сторону двигателя, сжимая пружину до освобождения ремня
Проденьте проволоку через отверстие в кронштейне и корпусе натяжителя
Скрутите концы проволоки минимум в 3 оборота с обратной стороны
Проверьте надежность крепления: натяжитель не должен двигаться при нагрузке

Материал	Способ применения	Меры предосторожности
Стальная проволока	Продеть в монтажные отверстия, скрутить концы	Исключить контакт с подвижными частями
Стяжной хомут	Затянуть вокруг пружины и стационарного кронштейна	Не деформировать пружину
Монтажная лопатка	Вставить между кронштейном и корпусом натяжителя	Фиксировать строго перпендикулярно

Удаляйте фиксатор только после полной установки нового ремня и проверки его посадки в ручьях шкивов. При снятии проволоки удерживайте натяжитель рукой для плавного возврата пружины. Никогда не оставляйте фиксатор после завершения работ – это приведет к отсутствию натяжения ремня.

Восстановление натяжения с помощью регулировочного болта

После ослабления крепления генератора кронштейн натяжителя освобождается, что позволяет перемещать агрегат. Регулировочный болт расположен на кронштейне и непосредственно отвечает за изменение положения генератора относительно блока цилиндров.

Вращение болта по часовой стрелке увеличивает натяжение ремня за счет смещения генератора наружу. Контроль усилия осуществляется вручную: правильное натяжение допускает проворот ремня на 90° пальцем с усилием 8-10 кгс в середине самого длинного участка ветви.

Последовательность действий

Ослабьте гайку крепления генератора на нижнем кронштейне гаечным ключом.
Поворачивайте регулировочный болт по часовой стрелке до появления сопротивления при нажатии на ремень.
Проверьте прогиб, надавив большим пальцем на ветвь между генератором и насосом высокого давления.
Добейтесь нормы: при усилии 80-100 Н (8-10 кгс) ремень должен прогибаться на 10-15 мм.
Зафиксируйте положение, затянув контргайку регулировочного болта и гайку крепления генератора.

Важно: используйте только штатный болт – установка самодельных тяг или домкратов для принудительного натяжения приводит к перекосу и разрушению подшипников. После запуска двигателя проверьте отсутствие свиста и биения ремня при резком увеличении оборотов.

Контроль усилия: метод проверки прогиба ремня

Правильное натяжение ремня генератора на ЯМЗ 238 критично для предотвращения проскальзывания, перегрузки подшипников и преждевременного износа. Проверка прогиба – простой и надежный метод контроля, не требующий специнструментов. Основой служит измерение амплитуды отклонения ремня при приложении заданного усилия в середине самого длинного участка между шкивами.

Для точности замеров двигатель должен быть остановлен, а ремень – сухим и чистым. Усилие прикладывается строго перпендикулярно ветви ремня. Недотяг провоцирует свист и снижение зарядки, перетяг ведет к деформации валов и разрушению подшипников генератора или насосов.

Порядок проверки прогиба для ЯМЗ 238

Найдите самый длинный участок ремня между шкивами (обычно между генератором и вентилятором). Последовательность действий:

Нажмите большим пальцем руки на центр проверяемой ветви с усилием 10 кгс (98 Н).
Замерьте линейкой величину прогиба (от исходного положения до точки максимального отклонения).
Сравните результат с нормой:
- Новый ремень: 10–15 мм
- Ремень после обкатки (пробег 500–1000 км): 12–18 мм

Состояние ремня	Требуемый прогиб (мм)	Прикладываемое усилие
Новый	10–15	10 кгс (98 Н)
После обкатки	12–18	10 кгс (98 Н)

Если прогиб не соответствует норме, немедленно отрегулируйте натяжение. Для этого ослабьте гайки крепления генератора к кронштейну, сместите корпус генератора монтажной ломом или монтировкой, затем затяните крепеж. После регулировки обязательно перепроверьте прогиб.

Оптимальная величина прогиба при нагрузке 10 кгс

Проверка прогиба ремня генератора ЯМЗ 238 выполняется на самом длинном участке между шкивами. Приложите усилие 10 кгс (98 Н) перпендикулярно ремню в центре пролета, используя динамометр или груз известной массы. Измерьте получившееся отклонение линейкой.

Нормативный прогиб для нового ремня составляет 10–15 мм. Для бывшего в эксплуатации допускается увеличение до 20 мм, но это критический предел – при большем провисании требуется немедленная замена. Недостаточный прогиб (менее 10 мм) вызывает перегруз подшипников и ускоренный износ.

Правила контроля и регулировки

Последовательность измерений:

Остановите двигатель, отключите АКБ.
Найдите центральную точку самого длинного участка ремня между генератором и соседним шкивом.
Приложите усилие 10 кгс строго перпендикулярно.
Зафиксируйте значение прогиба по шкале линейки.

Корректировка натяжения:

Ослабьте гайку крепления генератора к кронштейну.
Перемещайте корпус генератора монтажной ломом или регулировочным болтом.
Затяните крепеж после достижения нормы прогиба.
Проверните коленвал на 2–3 оборота вручную и перепроверьте величину.

Состояние ремня	Допустимый прогиб (мм)	Рекомендуемое действие
Новый	10–15	Установка без коррекции
Эксплуатируемый	15–20	Регулировка или замена
Изношенный	>20	Немедленная замена

Важно: Замер проводите при температуре +20°C ±5°C – холодный ремень требует повторной проверки после прогрева двигателя. При установке двух ремней обязательно выравнивайте их натяжение: разница в прогибе не должна превышать 2 мм.

Фиксация крепежной гайки натяжителя

После выставления правильного натяжения ремня генератора критически важно надежно зафиксировать крепежную гайку натяжителя. Ослабление этого узла во время работы двигателя приведет к самопроизвольному изменению положения ролика, нарушению натяжения и возможному соскакиванию ремня.

Для фиксации используйте два ключа: основной накидной или рожковый для удержания оси натяжителя (шестигранник под ключ на 19 или 22 мм в зависимости от модели), а также второй ключ (обычно на 17 мм) для затяжки контргайки. Удерживая ось от проворачивания, плотно затяните контргайку с усилием 50-70 Н·м, исключая люфты.

Контроль после фиксации

Проверьте свободу хода: Убедитесь, что натяжитель не зажат "вмертвую" и сохраняет подвижность по дуге регулировки после затяжки.
Прокрутите шкивы: Вручную проверните коленвал на 2-3 оборота ключом, отслеживая стабильность положения ролика и отсутствие вибрации ремня.
Повторный замер натяжения: После запуска двигателя на 1-2 минуты и последующей остановки перепроверьте прогиб ремня (должен остаться в пределах 10-15 мм при усилии 10 кгс).

Элемент	Типоразмер ключа	Критичное усилие затяжки
Ось натяжителя	19 мм или 22 мм	Удержание (не затяжка!)
Контргайка	17 мм	50-70 Н·м

Установка защитного кожуха на место

После натяжения и проверки ремня генератора приступайте к монтажу защитного кожуха. Очистите посадочные поверхности на блоке цилиндров и внутренней стороне кожуха от грязи и остатков старой прокладки. Убедитесь в отсутствии деформаций крепежных ушек и целостности резьбовых отверстий.

Установите новую термостойкую прокладку (при ее наличии в конструкции) на штатные шпильки блока. Совместите монтажные отверстия кожуха со шпильками, аккуратно наденьте его, избегая перекоса. Придерживайте конструкцию, чтобы исключить смещение или падение.

Фиксация кожуха и завершающие действия

Наденьте шайбы на шпильки и равномерно затяните гайки крест-накрест моментом 24–30 Н·м. Проверьте отсутствие зазоров между кожухом и блоком по всему периметру. Убедитесь, что кожух не контактирует с вращающимися элементами приводного ремня или шкивами.

Визуально проконтролируйте зазор между кромкой кожуха и ремнем (минимум 3–5 мм)
Проверьте свободный ход натяжного и обводного роликов через монтажные окна кожуха
Запустите двигатель на 2–3 минуты, затем заглушите и осмотрите кожух на предмет вибраций или касаний

Критерий проверки	Норма
Зазор кожух-ремень	≥ 3 мм
Момент затяжки гаек	24–30 Н·м
Биение кромки кожуха	Не более 1 мм

При обнаружении перекосов или посторонних шумов немедленно остановите двигатель. Ослабьте крепление, отрегулируйте положение кожуха и повторите проверку. Не эксплуатируйте двигатель без защитного кожуха – это прямая угроза безопасности и причина преждевременного износа ремня.

Визуальная проверка равномерности посадки в ручьях

После установки нового ремня генератора на ЯМЗ 238 критически важно убедиться в его правильном расположении в ручьях всех шкивов. Неравномерная посадка приводит к ускоренному износу, проскальзыванию и риску обрыва. Проверка выполняется визуально при неподвижном двигателе.

Осмотрите ремень по всей длине его контакта со шкивами: коленвала, генератора и натяжного ролика. Ремень должен полностью входить в канавки каждого шкива без перекосов. Особое внимание уделите участкам между шкивами – здесь не должно быть признаков выхода клиновой части ремня из ручья.

Ключевые признаки правильной посадки

Симметричное положение: Боковые грани ремня равномерно прилегают к стенкам ручьев по всей окружности шкивов. Зазоры или смещения недопустимы.
Отсутствие выступания: Верхняя плоскость ремня находится ниже внешнего края шкива на 0.5-1 мм. Если ремень выступает над шкивом или "сидит" слишком глубоко – посадка нарушена.
Параллельность: Участки ремня между шкивами должны идти строго параллельно, без перекручивания или углового смещения относительно плоскостей шкивов.

Причины неравномерной посадки и действия

Признак проблемы	Возможная причина	Решение
Ремень выступает из ручья на одном шкиве	Несовпадение плоскостей шкивов, деформация кронштейна	Проверить соосность шкивов линейкой/ниткой
Ремень глубоко утоплен в одном ручье	Износ шкива, брак ремня (несоответствие профиля)	Замерить глубину ручья шкива, сверить маркировку ремня
Перекос на участке между шкивами	Неправильная установка генератора, повреждение натяжителя	Ослабить крепление генератора, выровнять положение

При обнаружении перекоса немедленно остановите двигатель. Ослабьте крепление генератора или натяжного устройства и аккуратно выровняйте положение агрегатов. Повторно натяните ремень и проведите проверку заново. Работа двигателя с перекошенным ремнем недопустима.

Подключение клемм аккумуляторной батареи

Перед началом работ с ремнем генератора ЯМЗ 238 обесточьте бортовую сеть, отсоединив клеммы АКБ. Соблюдайте строгую последовательность: сначала снимите отрицательную клемму (массу), а затем положительную. Это исключит короткое замыкание при случайном контакте ключа с кузовом во время откручивания "плюса". Используйте гаечный ключ на 10 или 13 мм (зависит от модели клемм), ослабляя гайки крепления проводов.

После завершения установки ремня подключите клеммы в обратном порядке: сначала надежно зафиксируйте положительный провод, затем – отрицательный. Убедитесь в отсутствии окислов на выводах батареи и внутренней поверхности клемм. При необходимости зачистите контакты мелкой наждачной бумагой и смажьте техническим вазелином для предотвращения коррозии.

Критические нюансы подключения

Полярность: Перепутанные клеммы выведут из строя генератор и ЭБУ. Красный провод всегда крепится к "+", черный/синий – к "−".
Затяжка: Перетяжка повреждает свинцовые выводы АКБ, недотяжка вызывает искрение и нагрев. Момент затяжки – 6-9 Н·м.
Изоляция: Контролируйте отсутствие касания "плюсового" провода к металлическим частям двигателя.

Ошибка	Последствие	Профилактика
Короткое замыкание при подключении	Оплавление проводов, возгорание	Снимать "массу" первой, инструмент с изолированными ручками
Коррозия клемм	Ухудшение пуска, саморазряд АКБ	Очистка контактов, смазка после подключения
Слабый контакт	Искрение, перегрев генератора	Контроль момента затяжки, проверка на люфт

Убедитесь в устойчивом положении АКБ в посадочном гнезде.
Наденьте клеммы без перекоса до упора на выводы.
Затяните гайки крестовым ключом (без рычагов-удлинителей!).
Проверьте фиксацию проводов – они не должны смещать клеммы при движении.

Запуск двигателя без нагрузки на холостом ходу

После замены и натяжения ремня генератора ЯМЗ 238, выполните контрольный запуск силового агрегата без нагрузки. Убедитесь, что все посторонние предметы удалены из зоны вращающихся элементов, а ключи и инструменты убраны от шкивов. Проверьте отсутствие утечек технических жидкостей в моторном отсеке и надежность фиксации клемм аккумулятора.

Включите нейтральную передачу в КПП, задействуйте стояночный тормоз, затем поверните ключ зажигания. Двигатель должен запуститься без рывков или посторонних шумов. Прислушайтесь к работе навесного оборудования – свист или вибрация указывают на неправильное натяжение ремня.

Контроль параметров после запуска

Оцените работоспособность системы в течение 5-7 минут:

Стабильность оборотов – стрелка тахометра должна показывать 600-700 об/мин без скачков
Зарядка АКБ – контрольная лампа на приборной панели должна погаснуть через 2-3 секунды после запуска
Отсутствие посторонних звуков – прислушайтесь к области шкивов на предмет скрипа, щелчков или гула

Измерьте натяжение ремня в середине самого длинного участка между шкивами. Прогиб при усилии 10 кгс должен составлять 10-15 мм для нового ремня и 7-12 мм после 30 минут работы. При отклонениях выполните коррекцию натяжителя.

Параметр	Нормальное значение	Действия при отклонении
Прогиб ремня (холодный)	10-15 мм	Подтяжка механизма натяжения
Прогиб ремня (прогретый)	7-12 мм	Проверка износа роликов
Свист при нагрузке	Отсутствует	Экстренная остановка двигателя

При выявлении биения ремня или появлении запаха горелой резины немедленно заглушите мотор. Повторно проверьте соосность шкивов, состояние демпферного шкива коленвала и отсутствие перекоса при установке. После устранения неполадок повторите процедуру запуска с обязательным контролем температуры узлов через 15 минут работы.

Оценка работы ремня на разных оборотах

При диагностике состояния ремня генератора ЯМЗ 238 критически важно оценить его поведение на всех рабочих режимах двигателя. На холостом ходу (650-800 об/мин) ремень должен работать бесшумно, без проскальзывания и вибрации. Легкое шипение или свист при резком нажатии на газ свидетельствует о недостаточном натяжении, требующем корректировки. Визуально проверьте отсутствие биения шкивов и поперечного гуляния ремня.

Под нагрузкой (1500-2200 об/мин) контролируйте стабильность натяжения и температурный режим. Перегрев (свыше 70°C) или появление резкого гудения указывает на износ натяжных роликов или критическое растяжение ремня. На максимальных оборотах (свыше 2300 об/мин) исключите вибрации и ударные нагрузки – рывки или хлопки сигнализируют о расслоении корда или разрушении демпфера.

Ключевые признаки неисправности по оборотам:

Холостой ход:
- Тонкий свист при запуске/резком ускорении
- Мелкая вибрация на шкивах
Средние обороты:
- Постоянный гул с нарастающей громкостью
- Запах горелой резины
Пиковые обороты:
- Хлопки или удары по кожуху
- Резкое падение напряжения бортовой сети

Режим работы	Норма	Отклонение
Холостой ход (650-800 об/мин)	Тихая работа, ±2 мм прогиб	Свист, биение ремня
Круиз (1500-1800 об/мин)	Ровный шум, t ≤ 65°C	Гул, дым, запах гари
Максимум (2300+ об/мин)	Стабильное натяжение	Вибрация, удары, проскальзывание

Для объективной проверки используйте стетоскоп – скрежет или стук в зоне натяжителя укажет на износ подшипников. После остановки двигателя немедленно оцените температуру ремня рукой (с осторожностью!) – локальный перегрев выявляет заклинивающие ролики. Помните: визуальные трещины на поверхности при глубине более 1 мм или отсутствие 3+ ребер жесткости – прямое основание для замены независимо от поведения на оборотах.

Поиск свиста: признаки недостаточного натяжения

Свист ремня генератора на ЯМЗ 238 – характерный сигнал недостаточного натяжения. Звук обычно проявляется как высокочастотный писк или вой при запуске холодного двигателя, при резком увеличении оборотов или под нагрузкой (включение фар, отопителя). Его легко отличить от скрежета подшипников или стука: свист изменяется по тональности при изменении оборотов и часто временно пропадает после прогрева.

Основная причина – проскальзывание ремня по шкивам из-за слабого натяжения. Это приводит не только к раздражающему звуку, но и к снижению эффективности работы генератора (недозаряд АКБ, тусклый свет), перегреву ремня из-за трения и его ускоренному износу (появление трещин, "лохматости" на кромках). Игнорирование свиста грозит обрывом ремня и внезапной потерей зарядки.

Типичные ситуации возникновения свиста

Старт двигателя: Наиболее часто свист возникает в первые секунды после запуска, особенно в холодную/сырую погоду.
Пиковые нагрузки: Резкое нажатие на педаль газа, включение мощных потребителей (обогрев стекол, вентилятор печки на максимум).
Попадание влаги: Проезд луж или дождь могут вызвать временное проскальзывание даже при нормальном натяжении.
Износ ремня: Старый, растянутый или загрязненный (масло, антифриз) ремень свистит чаще.

Важно: Постоянный свист на всех режимах работы двигателя, не исчезающий после прогрева, – явный признак критически слабого натяжения или сильного износа ремня. Требует немедленной проверки и регулировки/замены.

Диагностика стабильности зарядки после установки

После замены ремня генератора на ЯМЗ 238 критически важно убедиться в стабильности работы системы зарядки. Напряжение должно находиться в строго заданном диапазоне даже при изменении нагрузки и оборотов двигателя.

Нестабильная зарядка проявляется миганием лампы АКБ на приборной панели, неестественными скачками напряжения или постепенным разрядом батареи. Эти симптомы требуют немедленной проверки для исключения повреждений электрооборудования.

Порядок контроля напряжения

Прогрейте двигатель до рабочей температуры (80-90°C)
Подключите вольтметр к клеммам АКБ при выключенных потребителях
Зафиксируйте базовое напряжение (норма: 13.6-14.2В)
Включите последовательно:
- Дальний свет фар
- Обогрев заднего стекла
- Вентилятор отопителя на максимум
Проверьте показания под нагрузкой (допустимое падение: не ниже 13.2В)

Проведите замеры на разных режимах:

Обороты двигателя	Норма напряжения
Холостые (750-800 об/мин)	13.4-14.0В
Средние (1500-1800 об/мин)	13.8-14.2В
Максимальные (2200 об/мин)	Не выше 14.5В

Критические отклонения указывают на проблемы: низкое напряжение - слабое натяжение ремня или неисправность генератора, завышенное - отказ регулятора напряжения. При выявлении несоответствий немедленно заглушите двигатель и проверьте правильность установки ремня, состояние натяжного ролика и контактных соединений генератора.

Проверка температуры шкивов при тестировании

После запуска двигателя с новым ремнем генератора на ЯМЗ 238 критически важно контролировать нагрев шкивов в течение первых 10-15 минут работы. Перегрев свидетельствует о проблемах соосности, перетяжке ремня или дефектах подшипников, что требует немедленной остановки мотора для предотвращения разрушения узла.

Используйте бесконтактный инфракрасный пирометр для замера температуры поверхности шкивов коленвала, генератора и помпы. Нормальный рабочий диапазон – 40-65°C при температуре окружающей среды +20°C. Превышение +80°C указывает на аномалии, требующие диагностики.

Порядок контроля и допустимые значения

Измерения выполняйте на плоских участках шкивов (не ребрах) с расстояния 5-10 см в трех точках:

Центр рабочей поверхности шкива коленчатого вала
Боковая грань шкива генератора
Ребро шкива насоса охлаждающей жидкости

Элемент	Норма (°C)	Критическое значение (°C)
Шкив коленвала	50-60	80
Шкив генератора	45-55	75
Шкив помпы	40-50	70

Важные замечания: Разница температуры между шкивами не должна превышать 15°C. Локальный перегрев одного элемента указывает на его неисправность. Если температура стабильно растет после 5 минут работы – ослабьте натяжение ремня и повторите проверку.

Окончательное тестирование под реальной нагрузкой

После установки нового ремня генератора на двигатель ЯМЗ 238 запустите мотор и дайте ему поработать на холостых оборотах 5-7 минут. Внимательно отслеживайте отсутствие посторонних шумов (свиста, скрежета) в районе шкивов и натяжителя. Проверьте визуально: ремень должен сохранять центральное положение на шкивах без перекосов и "сползания".

Перейдите к нагрузочному тестированию: включите максимум энергопотребляющих устройств (дальний свет фар, обогрев стекол, вентилятор печки на высокую скорость). Поднимите обороты двигателя до 2000-2500 об/мин и удерживайте 3-4 минуты. Контролируйте напряжение на клеммах АКБ мультиметром – стабильные показатели в диапазоне 13.8-14.5 В подтверждают корректную работу генератора под нагрузкой.

Ключевые параметры проверки

Отсутствие проскальзывания: при резком увеличении оборотов до 3000 об/мин ремень не должен издавать кратковременный свист.
Температурный режим: после 10 минут работы под нагрузкой рукой (с осторожностью!) проверьте нагрев ремня – допустимо умеренное тепло, но не перегрев (>70°C).
Стабильность натяжения: заглушите двигатель и повторно проверьте прогиб ремня – отклонение от нормы (8-10 мм при усилии 10 кгс) свидетельствует о необходимости регулировки.

Параметр	Нормальное значение	Метод проверки
Напряжение генератора	13.8–14.5 В	Мультиметр на клеммах АКБ
Прогиб ремня	8–10 мм	Линейка под нагрузкой 10 кгс
Биение шкивов	≤ 0.5 мм	Визуально/индикатором при выключенном моторе

Проведите контрольный осмотр через 100-150 км пробега: убедитесь в отсутствии следов износа (трещины, расслоения, "ворсистости" краев), проверьте натяжение. Важно: появление малейших дефектов требует немедленной диагностики причин (перекос шкивов, неисправность подшипников, брак ремня).

Типичные ошибки при самостоятельной установке

Самостоятельная замена ремня генератора на ЯМЗ 238 часто сопровождается повторяющимися промахами, которые приводят к ускоренному износу, обрыву ремня или выходу из строя подшипников. Игнорирование технических нюансов может спровоцировать перегрев двигателя и разряд аккумулятора из-за нестабильной работы генератора.

Большинство ошибок связано с невнимательностью к деталям и попытками упростить процедуру. Исправление последствий таких монтажных недочётов обходится дороже, чем профессиональная установка, поэтому критично строго соблюдать регламент.

Распространённые недочёты

Неправильное натяжение – чрезмерное усилие вызывает перегруз подшипников генератора и коленвала, а слабое натяжение провоцирует проскальзывание, свист и недостаточный заряд АКБ. Проверка: прогиб ремня на 10–15 мм при усилии 10 кгс на середине ветви между шкивами.
Перекос ремня в шкивах – возникает при несовпадении плоскостей шкивов генератора, коленвала и натяжного ролика. Приводит к расслоению боковин ремня и ускоренному износу.
Игнорирование состояния смежных компонентов – установка нового ремня без диагностики шкивов (трещины, выработка), натяжителя (подвижность, люфты) и подшипников (гул при вращении).
Монтаж без маркировки старой траектории – хаотичное снятие приводит к путанице при укладке нового ремня, особенно на моделях с дополнительными роликами.
Использование несоответствующего ремня – применение аналогов без проверки по каталогу (например, 1210×15,5 мм для базовой версии ЯМЗ 238). Несовпадение профиля или длины нарушает работу системы.
Закручивание болтов крепления генератора «на весу» – фиксация узла до выставления натяжения деформирует кронштейны и меняет геометрию установки.

Критично: запуск двигателя без ручной прокрутки коленвала на 2–3 оборота после монтажа. При заклинивании ремня или попадании инородного предмета это вызывает мгновенный обрыв. Обязательна проверка натяжения через 500 км пробега из-за естественной усадки нового ремня.

Периодичность проверки натяжения в процессе эксплуатации

Проверка натяжения ремня генератора ЯМЗ 238 выполняется каждые 15 000 км пробега или после 250 моточасов работы двигателя. Это критически важно для предотвращения проскальзывания, перегрева и преждевременного износа. Игнорирование интервалов ведет к обрыву ремня и выходу из строя системы заряда.

Дополнительную внеплановую проверку проводят при первых признаках неисправности: свист на холодную, мигание лампы заряда АКБ на холостых оборотах или посторонние шумы со стороны генератора. Также натяжение контролируют после замены ремня или смежных компонентов (натяжных роликов, помпы).

Ключевые правила контроля

Для точной оценки натяжения используйте динамометр-линейку (например, КИ-892). Правильное усилие прогиба:

Новый ремень: 40-50 Н (4-5 кгс) при прогибе 10-15 мм на середине самого длинного участка ветви
После обкатки (500-1000 км): 30-40 Н (3-4 кгс)

Важно: Замер выполняйте на холодном двигателе! Тепловое расширение компонентов искажает результаты. При перетяжке (опасно!) нагрузка на подшипники генератора возрастает на 30-40%, что вызывает их разрушение.

Симптом	Причина	Действие
Прострелы, свист при запуске	Слабый натяг	Немедленная регулировка
Трещины, расслоение корда	Перетяжка или износ	Замена ремня + проверка шкивов

После регулировки запустите двигатель на 5 минут, затем повторно проверьте натяг – ремни ЯМЗ 238 склонны к первоначальной вытяжке. Если прогиб превышает норму, подкорректируйте положение генератора.

Тип нагрузки	Коэффициент сокращения интервала
Буксировка прицепов/постоянная работа на пределе мощности	25%
Эксплуатация при температуре выше +40°C или ниже -25°C	30%
Работа в карьерах, зонах с высокой запыленностью воздуха	40%

Список источников

Для подготовки статьи о ремне генератора двигателя ЯМЗ 238 были использованы следующие категории источников.

Данные материалы обеспечивают техническую точность и практическую применимость информации по размерам, замене и установке компонента.

Официальная техническая документация ЯМЗ: Руководства по ремонту и эксплуатации двигателей серии 238 от Ярославского моторного завода.
Каталоги автозапчастей: Специализированные каталоги производителей ремней (Contitech, Gates, BOSCH) с параметрами для ЯМЗ 238.
Профильные автомобильные форумы: Обсуждения владельцев техники с двигателями ЯМЗ (например, разделы по грузовикам КАМАЗ, МАЗ, тракторам).
Видеоинструкции: Практические видео по замене ремня генератора на ЯМЗ 238 от сертифицированных механиков.
Пособия по ремонту спецтехники: Книги и методички по обслуживанию дизельных двигателей отечественного производства.
