Выбор и покупка измерителей давления топлива - ключевые аспекты

Статья обновлена: 18.08.2025

Точное измерение давления в топливной системе – критически важный параметр для диагностики работы двигателя.

Неисправности топливного насоса, регулятора давления или забитых фильтров напрямую влияют на производительность мотора и расход горючего.

Правильно подобранный измеритель давления топлива позволяет быстро выявить отклонения от нормы без сложного демонтажа узлов.

При выборе оборудования необходимо учитывать тип соединительных штуцеров, диапазон измерений, устойчивость к бензину/дизелю и наличие дополнительных функций вроде спускных клапанов.

Качественный прибор станет надежным помощником как в профессиональной мастерской, так и в гараже автовладельца.

Электронные датчики давления в системе впрыска

Электронные датчики преобразуют механическое воздействие давления топлива в электрический сигнал, передаваемый на ЭБУ двигателя. Основу конструкции составляет пьезорезистивный элемент, меняющий сопротивление при деформации мембраны под воздействием топлива. Точность измерений достигает ±0.5-2% от шкалы, что критично для оптимизации смесеобразования.

Современные модели интегрируют температурную компенсацию и встроенные диагностические функции. Отказ датчика вызывает ошибки (например, P0190-P0193), переход в аварийный режим с фиксированными параметрами впрыска, повышенный расход топлива и падение мощности. Регулярная проверка сопротивления и опорного напряжения предотвращает неожиданные поломки.

Ключевые характеристики при выборе

  • Диапазон измерений: Стандартные значения 4-10 бар для бензиновых ДВС, до 1800 бар для common rail
  • Тип выходного сигнала: Аналоговый (0.5-4.5В) или цифровой (PWM, SENT)
  • Резьбовое соединение: M10x1, M12x1.5, 1/8 NPT. Требует соответствия посадочному месту
  • Степень защиты: IP67/IP69k для работы в агрессивной среде
  • Рабочая температура: -40°C до +135°C
Тип топливной системы Рекомендуемый датчик Критичные параметры
Прямой впрыск (GDI) Высокоточный (погрешность ≤1%) Быстрый отклик ≤2 мс
Common Rail (дизель) Датчик высокого давления Диапазон до 2000 бар, виброустойчивость
Классический впрыск Стандартный 3-5 бар Совместимость разъёма

При установке избегайте перекоса корпуса и используйте динамометрический ключ (момент затяжки 15-25 Н·м). Повреждение резьбы или керамического сенсора ведёт к мгновенному выходу из строя. Для диагностики применяют манометрические переходники, сравнивая показания ЭБУ с эталонным прибором.

Критерии точности для приборов измерения топливного давления

Точность прибора определяется максимальным отклонением его показаний от реального значения давления в указанном диапазоне измерений. Производители указывают погрешность в технической документации как процент от полной шкалы (FS) или от показания (RD). Для диагностики топливных систем предпочтительны устройства с погрешностью не более ±1-2% FS.

Стабильность показаний во времени – ключевой фактор, зависящий от качества сенсора и электронной схемы. Приборы с термокомпенсацией сохраняют точность при температурных колебаниях в подкапотном пространстве. Дополнительно учитывается гистерезис – разница показаний при возрастании и снижении давления.

Основные параметры оценки

При выборе ориентируются на следующие технические характеристики:

  • Класс точности (0.1, 0.2, 0.5, 1.0) – чем ниже цифра, тем выше прецизионность
  • Диапазон рабочих температур (обычно от -20°C до +85°C)
  • Линейность показаний – отклонение от идеальной прямой в калибровочном графике
  • Повторяемость результатов при многократном измерении одного значения
Тип прибора Типовая погрешность (% FS) Рекомендуемое применение
Аналоговый манометр ±1.5-2.5% Быстрая проверка, грубая диагностика
Цифровой с MEMS-сенсором ±0.5-1.0% Точная диагностика инжекторных систем
Профессиональный с тензодатчиком ±0.1-0.25% Настройка форсунок, стендовые испытания

Для верификации точности обязательна периодическая калибровка по эталонному манометру. Нарушение герметичности соединительных шлангов или использование несоответствующих адаптеров увеличивает общую погрешность измерений на 3-7%, независимо от класса прибора.

Диапазоны рабочих давлений бензиновых двигателей

Диапазоны рабочих давлений бензиновых двигателей

В бензиновых двигателях давление топлива критично для точного формирования топливовоздушной смеси. Системы распределенного впрыска (инжекторные) требуют стабильного давления для корректной работы форсунок, тогда как карбюраторные конструкции функционируют при минимальном давлении.

Современные двигатели с непосредственным впрыском (GDI, TSI) используют многоуровневые контуры: низкое – для топливного насоса в баке и высокое – для рампы. Отклонения от нормы провоцируют сбои в работе: обеднение смеси, детонацию или повышенный расход топлива.

Типовые значения для систем питания

  • Карбюраторные системы: 0.3-0.7 бар (механический насос)
  • Классический инжектор (MPI): 2.5-4.0 бар
  • Непосредственный впрыск (GDI/FSI):
    • Низкое давление (в баке): 3-6 бар
    • Высокое давление (в рампе): 40-200 бар
  • Турбированные двигатели: до 5-7 бар (MPI), до 250 бар (GDI)
Тип двигателя Диапазон (бар) Критические отклонения
Карбюраторный 0.3-0.7 Затрудненный пуск (>1 бар)
Инжекторный MPI 2.5-4.0 Потеря мощности (±0.5 бар)
GDI низкое давление 3-6 Сбои при запуске насоса высокого давления
GDI высокое давление 40-200 Пропуски зажигания (-15%)

Важно: Точные параметры указаны в мануале конкретного авто. Замеры проводятся при включенном зажигании и работающем двигателе, учитывая вакуум в ресивере. Падение давления после остановки мотора ниже 0.5 бар/мин сигнализирует о негерметичности клапанов или магистралей.

Нормативы давления в топливных системах дизеля

Требования к давлению в дизельных топливных системах варьируются в зависимости от типа конструкции и поколения двигателя. В традиционных системах с рядным ТНВД значения относительно невысоки, тогда современные Common Rail и насос-форсунки функционируют под экстремальными нагрузками. Точное соответствие нормативам критично для эффективного сгорания топлива, экологических показателей и предотвращения повреждений компонентов.

Производители указывают конкретные параметры давления для каждой модели двигателя в технической документации. Отклонение от этих значений даже на 5-10% приводит к заметным нарушениям в работе: повышенной дымности, потере мощности, жесткому шуму или затрудненному пуску. Регулярный контроль с помощью манометров или сканеров позволяет своевременно выявлять неисправности топливных насосов, регуляторов или форсунок.

Типовые значения по системам

Тип системыРабочее давление (бар)Пиковое давление (бар)
Рядный ТНВД150-300до 600
Распределительный ТНВД300-600до 750
Насос-форсунки (Unit Injector)500-1,000до 2,200
Common Rail (1-2 поколение)1,350-1,600до 1,800
Common Rail (3-4 поколение)2,000-2,500до 2,700

Ключевые факторы влияния:

  • Температура топлива – холодная солярка повышает вязкость и давление
  • Состояние фильтров – засор снижает напор на входе в насос
  • Износ плунжерных пар ТНВД или уплотнений Common Rail
  • Калибровка регулятора давления (контрольного клапана)

Для точной диагностики всегда сверяйтесь с мануалом производителя. Например, в системах Common Rail замеряют три параметра: давление в рампе на холостом ходу, под нагрузкой и скорость падения при остановке двигателя. Значительные расхождения требуют углубленной проверки электронных датчиков и исполнительных механизмов.

Особенности диаграммных регистрирующих манометров

Особенности диаграммных регистрирующих манометров

Диаграммные регистрирующие манометры фиксируют динамику давления топлива на вращающуюся бумажную ленту с нанесённой сеткой координат. Запись осуществляется пером, механически связанным с чувствительным элементом (трубчатая пружина, сильфон или мембрана), что обеспечивает непрерывную аналоговую визуализацию изменений параметра во времени. Лента движется за счет часового или электрического механизма с заданной скоростью, формируя график давления в виде кривой линии.

Данные приборы незаменимы при диагностике периодических сбоев в топливных системах (например, пульсаций из-за неисправного насоса или регулятора), так как фиксируют не только мгновенные значения, но и характер изменений. Ключевым ограничением является инерционность механической системы, влияющая на точность отображения резких скачков давления свыше 0,1 Гц, а также необходимость регулярной замены диаграммных лент и чернил.

Критерии выбора и эксплуатации

При подборе модели учитывают:

  • Диапазон измерений – должен на 20-30% превышать максимальное рабочее давление в системе.
  • Класс точности (обычно 1.0-2.5) – определяет допустимую погрешность регистрации.
  • Скорость движения ленты – варьируется от 20 до 7200 мм/ч; выбор зависит от длительности диагностируемых процессов.
  • Диаметр диаграммы (стандарт: 100, 160, 250 мм) – влияет на детализацию графика и частоту замены носителя.

Для подключения к топливной системе используют:

  1. Быстросъёмные адаптеры с иглой для врезки в резиновые магистрали.
  2. Резьбовые штуцеры (например, M12x1.5) для стальных топливопроводов.
  3. Тройники с запорными клапанами для безопасного монтажа/демонтажа под давлением.
ПреимуществаНедостатки
Наглядность динамики процессовНевозможность цифровой обработки данных
Автономность (не требует питания для механики)Ручной анализ диаграмм
Долговременная регистрация (до 30 суток)Высокая погрешность на высокочастотных пульсациях

Важно: Механизм пера требует периодической очистки от засохших чернил и калибровки "нулевой" точки перед измерениями. Для агрессивных сред (биодизель, спиртосодержащее топливо) применяют манометры с разделителями мембранного типа.

Классификация портативных измерителей давления

Портативные измерители давления топлива систематизируют по ключевым техническим и функциональным параметрам, определяющим их совместимость с конкретными автомобильными системами. Понимание этих категорий позволяет точно подобрать инструмент под диагностические задачи.

Основные классификационные признаки включают принцип измерения, тип подключения и дополнительные возможности. Различия в конструкции напрямую влияют на точность данных, удобство эксплуатации и сферу применения устройства в сервисной практике.

Ключевые критерии классификации

  • По принципу измерения:
    • Механические (аналоговые): Стрелочные манометры с трубкой Бурдона, не требующие питания.
    • Цифровые: Электронные датчики (пьезорезистивные, тензометрические) с ЖК-дисплеем.
  • По типу подключения:
    • Резьбовые: Фиксация через адаптеры с резьбой (M12x1.5, 1/8 NPT и др.).
    • Быстросъёмные (Quick-connect): Подключение через стандартные топливные разъёмы.
    • Универсальные: Комплектуются набором переходников для различных систем.
Дополнительные функции Назначение
Фиксация пиковых значений Запись максимального давления при запуске
Сброс давления (клапан) Безопасное отключение от топливной рампы
Bluetooth-интерфейс Передача данных на смартфон/ПК для анализа
Запись в память Мониторинг параметров в динамике
  • По диапазону измерений:
    1. Низконапорные (0-5 бар) – бензиновые карбюраторные системы
    2. Стандартные (0-10 бар) – инжекторные бензиновые ДВС
    3. Высоконапорные (0-2000 бар) – системы Common Rail

Требования к безопасности при работе с топливными системами

Перед началом любых работ с топливной системой автомобиля снимите отрицательную клемму с аккумуляторной батареи для предотвращения случайного искрообразования. Убедитесь в отсутствии открытых источников огня или высоких температур в зоне ремонта, включая запрет курения и использование искроопасного инструмента.

Всегда надевайте защитные очки и химически стойкие перчатки при контакте с топливом. Подготовьте абсорбирующие материалы (песок, ветошь) и огнетушитель класса B на случай разлива горючего. Работайте в хорошо вентилируемом помещении для минимизации вдыхания паров.

Ключевые правила при диагностике давления

При подключении измерителя давления топлива соблюдайте следующие требования:

  • Сброс давления в системе – отключите топливный насос и запустите двигатель до полной остановки. Для инжекторных систем используйте сервисный клапан на рампе.
  • Исключите утечки – проверяйте герметичность соединений манометра перед запуском двигателя.
  • Фиксируйте шланги и прибор вдали от подвижных деталей (ремень ГРМ, вентилятор).

После завершения работ выполните:

  1. Поэтапный демонтаж измерителя с предварительным сбросом давления.
  2. Контроль соединений на отсутствие подтеканий топлива.
  3. Утилизацию промасленной ветоши в металлический контейнер с крышкой.
Риск Меры предотвращения
Возгорание паров топлива Отключение АКБ, вентиляция, огнетушитель
Химические ожоги кожи Защитные перчатки (нитриловые/неопреновые)
Попадание топлива в глаза Очки с боковой защитой, промывочный раствор под рукой

Методика подключения манометра через T-образный адаптер

Для интеграции измерительного прибора в топливную систему без нарушения её герметичности применяется тройник-переходник. Данный метод позволяет осуществлять постоянный контроль давления или выполнять разовые замеры во время диагностики. Последовательность действий требует строгого соблюдения мер безопасности из-за риска утечек горючего и высокого давления в магистрали.

Подготовительный этап включает подбор адаптера с резьбой, соответствующей штуцерам топливной рампы и штатного датчика давления. Убедитесь, что манометр рассчитан на рабочий диапазон 3-7 бар для бензиновых систем или 200-2500 бар для дизельных. Обязательно подготовьте ветошь для впитывания возможных протечек и защитные очки.

Пошаговый алгоритм подключения

  1. Сбросьте остаточное давление в топливной системе через специальный клапан рампы или предохранительный ниппель
  2. Демонтируйте штатный датчик давления или заглушку штуцера на топливной рампе
  3. Вкрутите центральный отвод T-образного адаптера в освободившееся посадочное место рампы
  4. Установите снятый датчик давления на верхний выход тройника
  5. Зафиксируйте манометр на боковом отводе адаптера через герметизирующую фум-ленту или медную шайбу

Критические нюансы: Все соединения должны затягиваться динамометрическим ключом с усилием, указанным в технической документации ТС. При первом запуске двигателя после монтажа обязательно проверьте соединения на предмет утечек топлива визуально и по запаху. Избегайте расположения адаптера вблизи подвижных элементов привода ГРМ.

ОшибкаПоследствие
Использование несоответствующей резьбыРазгерметизация топливной магистрали
Отсутствие уплотнителяПроникновение воздуха в систему
Перетяжка соединенийСрыв резьбы на алюминиевой рампе

После завершения диагностики демонтаж осуществляется в обратной последовательности. Штуцер рампы закрывается штатной заглушкой с новым уплотнительным кольцом. Помните: длительная эксплуатация с установленным тройником допустима только при использовании специализированных адаптеров с защитой от вибрации.

Адаптеры-переходники для различных моделей автомобилей

Адаптеры-переходники – обязательный компонент для подключения измерителя давления топлива к топливной системе автомобиля, так как производители используют разные типы штуцеров и резьбовых соединений. Без правильно подобранного переходника невозможно герметично присоединить манометр к топливной рампе, клапану или топливопроводу, что делает диагностику недостоверной или невозможной.

Использование универсальных адаптеров часто приводит к повреждению ниппелей, утечкам топлива под высоким давлением и риску возгорания. Для точных измерений требуется строгое соответствие переходника специфике разъёма конкретной марки и модели, включая тип резьбы (метрическая, дюймовая), угол конуса, диаметр и шаг.

Критерии выбора адаптеров

  • Тип соединения: быстросъёмные фитинги (Schrader), резьбовые порты (M12x1.5, M14x1.5), конические штуцеры.
  • Совместимость с брендом: отдельные адаптеры для VAG, BMW, Ford, Toyota и др.
  • Материал: сталь или латунь для устойчивости к давлению до 10-15 бар.
  • Комплектация: предпочтительны наборы из 10-20 переходников с маркировкой под модели авто.
Примеры адаптеровПрименение
M12x1.5 с клапаномVW, Skoda, Audi (TFSI, TSI)
5/16" Quick ConnectFord, Nissan, Kia
M14x1.5 коническийBMW N-серии, Mercedes
8 мм "ёлочка"Старые модели Opel, Daewoo

При покупке проверяйте соответствие адаптера году выпуска авто: даже в рамках одного модельного ряда соединения могут меняться. Для редких моделей (например, дизельные Land Rover) ищите специализированные переходники – универсальные аналоги часто не обеспечивают герметичность.

Технология быстросъемных соединений при диагностике

Быстросъемные соединения (БС) радикально ускоряют подключение измерителей давления топлива к магистралям современных автомобилей. Их конструкция исключает необходимость резьбового монтажа или демонтажа форсунок, обеспечивая герметичный контакт за секунды. Это критически важно при работе с рампой под высоким давлением (до 2000 бар в дизельных системах Common Rail), где утечка топлива недопустима.

Ключевой элемент БС – самозапирающийся фитинг: при отсоединении штуцера его клапан автоматически блокирует топливопоток. Это предотвращает разлив горючего и попадание воздуха в систему, что исказило бы диагностические данные. Совместимость адаптеров с разъемами конкретных автопроизводителей (VAG, BMW, Ford и др.) обеспечивается съемными насадками или универсальными мультикомплектами.

Критерии выбора и эксплуатации

При подборе БС для диагностического оборудования учитывают:

  • Диапазон давления: совпадение с характеристиками топливной системы авто (бензин/дизель)
  • Тип уплотнения: конические кольца (Viton) для агрессивных сред и вибраций
  • Материал корпуса: латунь или нержавеющая сталь для коррозионной стойкости
  • Скорость срабатывания: односторонняя блокировка без дополнительных манипуляций

Ошибки при использовании быстросъемов:

  1. Применение несоответствующих переходников (риск повреждения ниппеля рампы)
  2. Игнорирование калибровки манометра после подключения через БС
  3. Использование изношенных уплотнений (ведет к падению давления в контуре)
Тип топливной системы Рекомендуемый стандарт БС Макс. давление (бар)
Бензиновый впрыск (MPI) EV1/EV6 7
Прямой впрыск (GDI/TFSI) K-Jetronic 200
Common Rail (дизель) CRIN 2000

Важно: После диагностики фитинг отсоединяют резким осевым движением – перекосы провоцируют поломку запорного механизма. Регулярная очистка коннекторов от грязи и замена уплотнительных колец (каждые 500 циклов) гарантируют точность замеров и долговечность адаптера.

Анализ стравливания давления перед установкой оборудования

Стравливание давления в топливной системе – критичный этап подготовки к монтажу измерителя. Остаточное давление в магистралях после остановки двигателя достигает 3-7 бар в бензиновых системах и до 2000 бар в common rail дизелей. Невыполнение этой операции создает риски мгновенного выброса топлива под высоким напором при отсоединении штатных элементов.

Последствия некорректного стравливания включают травмы персонала от струйного впрыска горючего, повреждение резьбовых соединений рампы, гидроудар чувствительной мембраны нового датчика. Особенно опасны ситуации с прямым контактом топлива на горячие компоненты двигателя, что провоцирует возгорание.

Процедура безопасного стравливания

  1. Определите тип системы:
    • Бензиновые: используйте клапан Шредера на топливной рампе
    • Дизельные: применяйте спецклапан high-pressure pump
  2. Подготовьте инструменты:
    • Защитные очки и перчатки
    • Емкость для сбора топлива
    • Абсорбирующие материалы
    • Клапанный депрессор (для систем с Schrader)
  3. Выполните сброс:
    • Заглушите двигатель и выждите 10-15 минут
    • Накройте клапан ветошью, медленно стравите давление
    • Убедитесь в отсутствии шипения выходящего воздуха

Контрольные признаки успешного стравливания: отсутствие сопротивления при откручивании топливной пробки, визуальное отсутствие брызг в зоне демонтажа. Для точной верификации используйте механический манометр на финальном этапе сброса.

Тип двигателя Рекомендуемое время выдержки Типовая величина остаточного давления
Бензиновый (инжектор) 10-15 мин 2.5-4 bar
Дизель Common Rail 25-40 мин 150-400 bar
Турбированный GDI 20-30 мин 5-7 bar

Важно: При работе с системами high-pressure (HPCR) всегда сверяйтесь с мануалом производителя. Современные системы BMW/Volvo используют двухконтурный сброс, требующий последовательного открытия клапанов низкого и высокого контуров.

Методы калибровки измерителей давления в топливной рампе

Точность показаний датчика давления топлива критична для диагностики работы двигателя, системы впрыска и регулятора давления. Без корректной калибровки прибор выдаёт ложные данные, что ведёт к ошибочным выводам о состоянии топливной системы и необоснованному ремонту. Периодическая поверка измерителя гарантирует соответствие его метрологических характеристик заявленным производителем.

Калибровка предполагает сравнение показаний устройства с эталонным образцом, имеющим подтверждённую точность. Эталонное давление создаётся специализированным оборудованием в контролируемых условиях. Основные методы включают статическую и динамическую калибровку, выбор которых зависит от типа датчика и требуемой точности диагностики.

Основные способы калибровки

  • Статическая калибровка: Датчик подвергается воздействию ряда фиксированных давлений (обычно от 0 до максимального рабочего значения). Показания сопоставляются с эталоном, строится калибровочная кривая, определяются поправочные коэффициенты или погрешности.
  • Динамическая калибровка: Используется для оценки реакции датчика на быстрые изменения давления (например, при пульсациях топливного насоса). Применяется генератор ступенчатого давления или калибратор с высоким быстродействием.
  • Термокомпенсация: Обязательный этап, учитывающий влияние температуры топлива и окружающей среды на точность измерений. Калибровка проводится при разных температурах для внесения температурных поправок.

Для проведения процедуры необходимы:

  1. Эталонный манометр или калибратор давления с классом точности минимум в 4 раза выше калибруемого прибора (например, класс 0.1 или 0.05).
  2. Источник эталонного давления: Прецизионный ручной или электрический насос, способный создавать и стабилизировать требуемый диапазон давлений.
  3. Термокамера или термостат (для термокомпенсации).
  4. Регистрирующее устройство (мультиметр, осциллограф, ПК с ПО) для фиксации выходного сигнала датчика (напряжение, ток, частота).

Рекомендуемые этапы калибровки:

Этап Действие
1. Подготовка Прогрев датчика и оборудования до стабильной температуры (обычно 20-25°C). Проверка герметичности соединений.
2. Нулевая точка Сравнение показаний при нулевом давлении (атмосферном). Устранение смещения нуля (zero offset).
3. Линеаризация Измерение отклонений от линейности в рабочем диапазоне (обычно 5-10 точек).
4. Гистерезис Контроль разницы показаний при нарастании и снижении давления.
5. Термостабилизация Повтор измерений при критических температурах (мин/макс для двигателя).
6. Корректировка Внесение поправок в ПО диагностического прибора или использование калибровочных коэффициентов.

После калибровки составляется протокол, указывающий погрешность на контрольных точках, нелинейность, гистерезис и температурную погрешность. Интервал между поверками зависит от интенсивности использования и условий эксплуатации (рекомендуется 1-2 года). Калибровка специализированным сервисом предпочтительнее самостоятельной из-за требований к точности эталонов.

Особенности измерения на системах с обратной магистралью

Особенности измерения на системах с обратной магистралью

Измерители давления топлива для систем с обратной магистралью (return-style) требуют специфического подхода при подключении. Ключевое отличие – наличие непрерывного потока топлива через регулятор давления (РДТ), установленный на топливной рампе двигателя. Топливо изливается по обратной магистрали в бак, поддерживая стабильное давление в рампе независимо от оборотов двигателя или расхода.

Для точного замера рабочего давления в таких системах измеритель необходимо врезать в контур перед топливной рампой, но после топливного фильтра. Попытки измерить давление на выходе из насоса (до РДТ) или в обратной магистрали дадут некорректные значения, не отражающие реальное давление, подаваемое на форсунки.

Критичные аспекты подключения и выбора измерителя

При подборе и установке манометра учитывайте следующие особенности:

  • Точка подключения: Используйте специальный штуцер-адаптер на топливной рампе (если предусмотрен производителем) или сервисный порт в топливной магистрали высокого давления. Запрещено подключаться к обратной магистрали.
  • Диапазон измерений: Манометр должен охватывать типичный диапазон давления для бензиновых систем (обычно 2.5-7.0 бар) с запасом вверх. Для дизелей или турбомоторов требуется прибор на более высокое давление.
  • Защита от пульсаций: Выбирайте модели со встроенным демпфером (дросселем) в шланге или корпусе прибора. Это гасит пульсации топливного насоса, обеспечивая стабильные показания.
  • Безопасность соединений: Обязательно используйте фитинги и шланги, рассчитанные на бензин/дизель и рабочее давление в системе. Недопустимы утечки топлива при работе двигателя.

Проверка давления включает несколько режимов:

  1. Ключ зажигания ON (двигатель OFF): Давление должно быстро достичь номинала и удерживаться (проверка производительности насоса и утечек).
  2. Холостой ход: Контроль стабильности давления под нагрузкой.
  3. Резкое открытие дросселя: Наблюдают за падением давления (не должно быть значительным).
  4. После остановки двигателя: Скорость падения давления указывает на состояние обратного клапана насоса и герметичность форсунок.
Параметр Норма для обратной системы Возможная проблема при отклонении
Давление (хол. ход) Значение по спецификации авто (напр., 3.0-3.5 бар) Неисправность РДТ, насоса, засор фильтра
Скорость набора (Ключ ON) 2-5 секунд до номинала Износ насоса, забитый фильтр/сетка
Падение после выключения Удерживается > 5 минут Негерметичность клапана насоса или форсунок

Использование неверной точки подключения или манометра без демпфера приведет к получению заниженных, завышенных или "прыгающих" показаний, что сделает диагностику неэффективной или ошибочной. Всегда сверяйтесь с сервисной информацией для конкретной модели авто.

Диагностика регулятора давления прямым измерением

Прямое измерение давления топлива – наиболее точный метод оценки работы регулятора (РДТ). Он исключает косвенные признаки (анализ лямбда-коррекций, данных с датчиков расхода воздуха) и предоставляет объективные цифровые показания в реальном времени.

Для диагностики потребуется механический манометр со шкалой до 6-10 бар или электронный сканер с опцией считывания давления через диагностический разъем (если авто поддерживает эту функцию). Механический манометр подключается непосредственно в топливную магистраль через специальный переходник или штатный клапан Шредера.

Порядок выполнения диагностики

Подготовка и подключение:

  1. Найдите сервисный клапан для подключения манометра на топливной рампе (или используйте тройник).
  2. Сбросьте остаточное давление в системе (через клапан или предохранитель бензонасоса).
  3. Надежно зафиксируйте манометр с помощью подходящего переходника.

Измерение параметров:

Режим работы двигателя Нормальные показания Признаки неисправности РДТ
Зажигание включено (насос работает) 3.0–4.0 бар (точное значение для модели в мануале) Давление ниже нормы, медленно падает после отключения насоса
Холостой ход Стабильно, соответствует спецификации Скачки, падение при открытии дросселя
Резкое нажатие на газ Кратковременный рост на 0.3–0.8 бар Резкое падение давления
Пережатие обратной магистрали Рост на 0.5–1.5 бар Давление не изменяется

Анализ результатов:

  • Давление ниже нормы – утечка в системе, износ насоса, засор фильтра или заклинивший РДТ в открытом положении.
  • Давление выше нормы – заклинивание РДТ в закрытом состоянии или неисправность обратной магистрали.
  • Медленное падение после остановки двигателя – пропускает клапан РДТ или негерметичность форсунок.

Проверка производительности топливного насоса манометром

Подключение манометра в топливную магистраль позволяет точно измерить давление, создаваемое насосом при работающем двигателе. Эта процедура выявляет отклонения от нормы, указывающие на износ насоса, засорение фильтров или неисправность регулятора давления. Контрольные замеры проводятся на разных режимах работы двигателя: холостом ходу, средних оборотах и под нагрузкой.

Для корректной диагностики манометр подключается между топливным фильтром и рампой форсунок через специальный переходник. Важно соблюдать меры безопасности: сбросить остаточное давление в системе перед монтажом, исключить утечки топлива и искрообразование. Полученные данные сравниваются с теххарактеристиками производителя для конкретной модели авто.

Порядок выполнения измерений

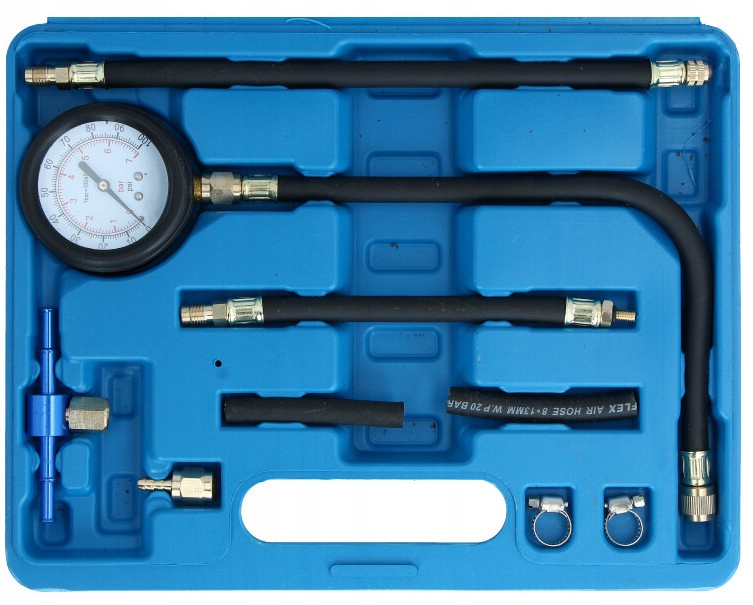

Порядок выполнения измерений

  1. Найдите сервисный штуцер топливной рампы или установите переходник в разрыв магистрали
  2. Подсоедините шланг манометра к штуцеру, зафиксируйте соединение хомутом
  3. Запустите двигатель и запишите показания при:
    • Холостых оборотах
    • 2500-3000 об/мин
    • Резком нажатии педали газа
  4. Заглушите мотор, отследите скорость падения давления (допустимое падение: не более 0.5 бар за 10 минут)

Типичные значения давления для распространенных систем впрыска:

Тип двигателяНормальное давление (бар)Критическое падение (бар)
Бензиновый атмосферный2.8-4.0<2.5
Бензиновый турбированный3.5-5.0<3.0
Дизель (насос низкого давления)4.0-6.0<3.5

Значения ниже нормы указывают на износ топливного насоса или забитый фильтр. Слишком высокое давление свидетельствует о неисправности регулятора или заклиненном редукционном клапане. Проверку дополняют тестом на производительность: замером объема топлива, сливаемого за минуту через отключенную магистраль.

Тактика выявления забитого топливного фильтра

Забитый топливный фильтр создает сопротивление потоку горючего, что напрямую влияет на давление в системе. Основной тактикой диагностики является мониторинг давления топлива на разных режимах работы двигателя и сравнение показателей с нормативами производителя.

Используйте манометр, подключенный к топливной рампе через специальный штуцер. Фиксируйте значения в ключевых точках: при включении зажигания (до запуска), на холостом ходу, под нагрузкой и при резком нажатии на педаль газа. Критичным признаком является неспособность системы поддерживать требуемое давление или его медленное восстановление после скачков.

Пошаговая процедура проверки

  1. Подключение манометра: Найдите тестовый штуцер на топливной рампе, снимите защитный колпачок и подсоедините шланг манометра.
  2. Замер статического давления:
    • Включите зажигание (без запуска двигателя) – давление должно быстро достичь 2.5-4 бар.
    • Выждите 5-10 минут – падение более чем на 0.5 бар указывает на утечки или неисправность регулятора.
  3. Проверка под нагрузкой:
    • Запустите двигатель, прогрейте до рабочей температуры.
    • Зафиксируйте давление на холостом ходу (сравните с паспортным значением).
    • Резко нажмите педаль газа – давление не должно проседать более чем на 0.3-0.5 бар.
  4. Тест на пропускную способность: Пережмите обратную магистраль. Резкий рост давления (до 6-7 бар) подтверждает исправность насоса, но косвенно указывает на засор фильтра, если предыдущие замеры низкие.
Симптом Нормальное давление Признак забитого фильтра
Холостой ход Стабильно (например, 3.0 бар) Постепенное снижение, "плавание"
Резкое ускорение Падение ≤ 0.5 бар с быстрым восстановлением Просадка > 1 бар, медленное восстановление
Максимальное давление (пережатая обратка) 6-7 бар (зависит от модели) Не достигает паспортного максимума

Косвенные индикаторы: Помимо замеров, на засор указывают: затрудненный запуск "на горячую", потеря мощности при подъеме в гору, рывки на высоких оборотах. Важно исключить другие причины – неисправность топливного насоса, регулятора давления или забитую сетку заборника.

Корректная интерпретация данных в режиме холостого хода

При анализе показаний измерителя давления топлива на холостом ходу ключевым параметром является стабильность значений. Давление должно удерживаться в пределах, указанных производителем для конкретной модели двигателя, без резких скачков или постепенного снижения. Типичный диапазон для бензиновых ДВС составляет 2.5–4.0 бар, для дизельных – 200–600 бар, но точные цифры всегда сверяйте с технической документацией.

Кратковременное падение давления при открытии дросселя – норма, однако возврат к исходным значениям должен происходить мгновенно. Фиксация данных ведется минимум 5 минут после выхода двигателя на рабочую температуру. Обязательно отключите все энергопотребляющие устройства (кондиционер, фары, обогрев) для исключения ложных колебаний.

Критические отклонения и их причины

Следующие аномалии указывают на неисправности топливной системы:

  • Постепенное снижение давления: Утечки в магистралях, негерметичность регулятора или форсунок
  • Резкие скачки (>0.3 бар): Засорение топливного фильтра, износ топливного насоса, неисправность регулятора давления
  • Давление ниже нормы: Забитая сетка приемника насоса, износ насоса, низкая пропускная способность фильтра
  • Давление выше нормы: Закисший или неработающий регулятор давления, перегнутые возвратные топливопроводы
ПараметрНормаНеисправность
Стабильность±0.1 барКолебания >0.2 бар
Скорость восстановления<0.5 секЗадержка >2 сек
Соответствие спецификации±5% от паспортаОтклонение >10%

Данные корректны только при исправном датчике и правильном подключении измерителя. Проверьте целостность уплотнительных колец адаптера и отсутствие подсоса воздуха в месте врезки. Если значения нестабильны, повторите замеры с другим измерителем для исключения ошибки оборудования.

Методика фиксации показаний при нагрузочных испытаниях

Процесс начинается с подключения измерителя давления топлива к системе согласно схеме производителя транспортного средства, обеспечивая герметичность соединений. Манометр или цифровой датчик интегрируется в топливную рампу через специальный переходник, сохраняя целостность контура. Обязательно проверяется отсутствие утечек перед запуском двигателя.

Двигатель запускается на холостом ходу для стабилизации давления, после чего фиксируются базовые показания при 800-1000 об/мин. Данные записываются в таблицу с указанием температуры двигателя и напряжения АКБ. Переходят к ступенчатому увеличению нагрузки, используя стенд или резкое открытие дросселя.

Этапы проведения замеров

  1. Холостой ход: Фиксация давления после 2-3 минут работы.
  2. Нагрузочные режимы:
    • Плавный разгон до 2500-3000 об/мин
    • Резкое нажатие педали акселератора
    • Проверка под нагрузкой (движение под уклон/тест-драйв)
  3. Анализ динамики: Отслеживание скорости восстановления давления после скачков нагрузки.
Режим работы Норма давления (бар) Допустимое отклонение
Холостой ход 2.8–3.2 ±0.15
2500 об/мин 3.0–3.5 ±0.2
Пиковая нагрузка 3.5–4.0 ±0.25

Ключевые параметры для регистрации: Пиковые значения, скорость отклика при изменении оборотов, стабильность удержания. При использовании цифровых логгеров интервал записи устанавливается 100-500 мс. Обязательно сравниваются результаты с эталонными показателями для конкретной модели ДВС.

Особое внимание уделяется поведению давления при выключении зажигания: падение ниже 1.5 бар за 10 минут указывает на неисправность регулятора или обратного клапана. Все данные дублируются в протокол с пометкой условий тестирования (температура топлива, версия ПО ЭБУ).

Диагностика неисправностей форсунок по динамике давления

Анализ колебаний давления в топливной рампе позволяет выявить скрытые дефекты форсунок, незаметные при статичной проверке. Датчик регистрирует малейшие изменения в системе после каждого впрыска, фиксируя аномалии в работе отдельных элементов.

Ключевой параметр – скорость восстановления давления после открытия форсунки. Исправная система компенсирует падение за 2-10 мс (зависит от типа ТНВД и регулятора). Задержка свидетельствует о проблемах с производительностью насоса, засорении фильтров или негерметичности клапанов.

Типичные неисправности и их признаки в графике

Характерные отклонения на диаграмме:

  • Медленный спад давления – закоксованность форсунки (неполное открытие)
  • Резкий провал с последующим скачком – подклинивание иглы распылителя
  • Несимметричные колебания между цилиндрами – различия в производительности форсунок
  • Отсутствие стабилизации – негерметичность запорного клапана

Методика проверки:

  1. Прогреть двигатель до рабочей температуры
  2. Подключить датчик высокого разрешения (точность ≥ 0.1 бар)
  3. Зафиксировать график на холостых оборотах и под нагрузкой (2000-3000 об/мин)
  4. Сравнить амплитуду и длительность падений давления для каждого цилиндра
ОтклонениеВозможная причинаДопустимый разброс между цилиндрами
Разная глубина проваловИзнос распылителей≤ 0.3 бар
Затяжное восстановлениеЗабитый топливный фильтр≤ 15% от нормы
Дребезжание графикаПопадание воздуха в системуНе допускается

Важно: Дифференцировать неисправности форсунок от проблем с ТНВД. При выходе из строя плунжерной пары провалы давления будут синхронными на всех цилиндрах, в отличие от индивидуальных отклонений при износе распылителей.

Тестирование обратного клапана топливного насоса

Обратный клапан топливного насоса предотвращает слив бензина из рампы после остановки двигателя, сохраняя остаточное давление в системе. Его неисправность (зависание, загрязнение или износ) приводит к длительному запуску мотора "на горячую", падению производительности насоса и повышенной нагрузке на стартер.

Проверка клапана требует манометра с диапазоном 5-10 бар и адаптером для подключения к топливной рампе/трубке. Зафиксируйте давление при работающем двигателе (референсные значения указаны в manual авто), затем заглушите мотор и наблюдайте за поведением стрелки манометра.

Критерии оценки состояния клапана

  • Норма: Давление падает не более чем на 0.5 бар за 5 минут после остановки ДВС
  • Незначительная утечка: Снижение на 0.5-1 бар за 5 минут (требует контроля)
  • Критическая неисправность: Резкий спад давления сразу после выключения зажигания (>1 бар за минуту)

Для локализации проблемы исключите другие возможные причины утечки: осмотрите топливопроводы, соединения, форсунки и регулятор давления. Если давление стабильно только при работающем насосе – клапан подлежит замене.

Симптом Вероятная причина Действия
Медленное падение давления Загрязнение седла клапана Промывка системы, замена топливного фильтра
Скачкообразное падение Механическое повреждение пружины клапана Замена обратного клапана или насоса в сборе
Мгновенное обнуление показаний Разгерметизация магистрали, неисправность регулятора давления Поиск утечек, диагностика РДТ

Важно: При замене клапана используйте комплектующие с идентичными характеристиками давления срабатывания. Нештатное давление нарушит баланс топливной системы и сократит ресурс насоса.

Оборудование для диагностики систем high-pressure pump

Диагностика топливных насосов высокого давления (ТНВД) требует специализированного оборудования для точной оценки параметров работы системы. Без корректных инструментов выявление неисправностей становится затруднительным, особенно при скрытых дефектах или отклонениях от нормы.

Ключевым аспектом является измерение давления в реальном времени и анализ его динамики на разных режимах работы двигателя. Это позволяет выявить проблемы с производительностью насоса, износ плунжерных пар, неисправности регуляторов давления или утечки в магистралях.

Основные типы диагностического оборудования

Для комплексной проверки ТНВД применяются следующие инструменты:

  • Манометрические тестеры (механические/цифровые): Подключаются к топливной рампе через переходники. Требуют выбора диапазона давления (например, 0-2000 Бар для дизельных систем Common Rail).
  • Мультимарочные сканеры с ПО для топливных систем: Считывают ошибки ЭБУ, параметры давления с датчиков, управляют регуляторами.
  • Осциллографы с датчиками давления: Фиксируют графики давления в режиме реального времени (анализ формы волны, пульсаций, стабильности).
  • Стенды для проверки производительности ТНВД: Оценивают подачу топлива и герметичность на снятом насосе.
Оборудование Ключевые функции Ограничения
Механический манометр Замер статического давления, проверка на утечки Не фиксирует динамические процессы, риск повреждения от гидроударов
Цифровой тестер с графиком Построение кривой давления, запись данных, пиковые значения Требует калибровки, зависимость от качества адаптеров
Сканер с адаптером Диагностика электронных компонентов, активация форсунок/регуляторов Не заменяет прямой замер давления при неисправности датчиков

При выборе тестера давления для ТНВД критически важны:

  1. Диапазон измерений: Должен превышать рабочее давление системы (для бензина DI – до 300 Бар, дизель CR – 1800-2500 Бар).
  2. Точность и скорость отклика: Погрешность ≤ ±1-2%, частота обновления ≥ 100 Гц для анализа пульсаций.
  3. Комплект адаптеров: Фитинги под разные типы рамп (Schrader, JIC, M12, M14).
  4. Защита от перегрузок: Клапаны сброса и демпферы для гашения гидроударов.
  5. Долговечность: Корпус и мембрана из материалов, стойких к современному топливу.

Требования к измерителям для непосредственного впрыска GDI

Требования к измерителям для непосредственного впрыска GDI

Системы непосредственного впрыска бензина (GDI) функционируют под экстремально высоким давлением топлива, значительно превышающим показатели традиционных впрысковых систем. Стандартный рабочий диапазон для GDI варьируется от 50 до 200 бар, а в некоторых современных двигателях достигает 350 бар и более. Это предъявляет жесткие требования к измерительному оборудованию, используемому для диагностики и обслуживания.

Обычные манометры для карбюраторных или распределенных систем впрыска (обычно рассчитанные на 5-7 бар) абсолютно неприменимы для GDI из-за риска мгновенного разрушения и опасности для персонала. Несоответствие оборудования рабочим параметрам системы ведет не только к получению некорректных данных, но и создает прямую угрозу безопасности.

Ключевые технические характеристики

При выборе измерителя давления для GDI критически важны следующие параметры:

  • Максимальное измеряемое давление: Минимум 300-400 бар. Запас по верхнему пределу (на 25-50% выше максимального ожидаемого в системе) обязателен для надежности и долговечности прибора.
  • Точность и разрешение: Погрешность не хуже ±1-2% от полной шкалы. Разрешение шкалы должно позволять фиксировать отклонения в 0.5-1 бар, так как даже небольшие изменения давления напрямую влияют на работу форсунок и смесеобразование.
  • Динамические характеристики: Способность регистрировать быстрые скачки и пульсации давления (характерные для работы ТНВД GDI) без инерционных искажений. Предпочтительны приборы с частотой выборки от 100 Гц.
  • Диапазон рабочих температур: Устойчивость к нагреву от двигателя и горячего топлива (до +120°C и выше) без потери точности или повреждения уплотнений.

Безопасность и совместимость:

  • Конструкция и материалы: Корпус и измерительный элемент должны выдерживать многократные циклы высокого давления. Обязательны взрывобезопасные конструкции и защита от гидроударов.
  • Тип соединения: Фитинги должны точно соответствовать штуцерам конкретной модели GDI-системы (чаще всего M12x1.5, M14x1.5, специальные quick-connect). Использование переходников допустимо только при гарантии их герметичности под высоким давлением.
  • Защита от загрязнений: Наличие встроенного фильтра предотвращает попадание частиц металла или грязи из топливной рампы в чувствительный механизм прибора.
ПараметрМинимальное требование для GDIРекомендуемое значение
Макс. давление300 бар400-500 бар
Точность±2%±1% или лучше
Рабочая температура-20°C до +100°C-30°C до +150°C
Тип выходаАналоговый (стрелочный)Цифровой с записью данных

Дополнительные функции: Наличие сливного клапана для безопасного сброса давления перед отсоединением, возможность подключения к диагностическому сканеру для синхронизации данных с оборотами двигателя и сигналами форсунок, а также опция регистрации пиковых значений существенно повышают эффективность диагностики сложных неисправностей GDI.

Особенности работы с системами Common Rail

Системы Common Rail характеризуются экстремально высоким рабочим давлением топлива, которое может достигать 2000-2500 бар в современных двигателях. Это предъявляет повышенные требования к точности измерений и безопасности процедур диагностики. Неверные показатели давления или нарушения герметичности при подключении оборудования способны привести к серьезным повреждениям компонентов топливной аппаратуры и создают угрозу безопасности персонала.

Ключевым фактором при диагностике Common Rail является необходимость фиксации динамических изменений давления в реальном времени. Статического замера недостаточно – критически важны параметры: скорость нарастания давления при запуске, стабильность поддержания заданного уровня на разных режимах работы двигателя, амплитуда пульсаций. Эти данные позволяют выявить неисправности ТНВД, регулятора давления, форсунок или засорение топливной магистрали.

Критические аспекты диагностики давления

Для эффективной работы с Common Rail требуется:

  • Использование специализированных датчиков: Измерители должны иметь диапазон, значительно превышающий максимальное рабочее давление системы (рекомендуется запас минимум +25-30%), и высокую частоту отклика (>1 кГц) для регистрации импульсов.
  • Герметичность соединений: Обязательно применение переходников и шлангов, рассчитанных на высокое давление, с надежными конусными или шаровыми фитингами (например, стандарта Bosch EV/CR). Использование нештатных или изношенных уплотнений недопустимо.
  • Защита от гидроударов: Приборы должны оснащаться демпферами или клапанами для сглаживания резких скачков давления, возникающих при запуске/остановке двигателя или срабатывании форсунок.

При интерпретации данных измерений учитывайте следующие типичные неисправности и их признаки в показаниях давления:

Симптом Возможная причина
Медленный рост давления при запуске Износ плунжерной пары ТНВД, неисправность клапана регулятора давления, завоздушивание системы
Высокочастотные пульсации (>50 Гц) Неисправность одной или нескольких форсунок (протекание, заклинивание иглы), повреждение впускного дозирующего клапана ТНВД
Падение давления под нагрузкой Загрязнение топливного фильтра, ограничение пропускной способности магистрали, износ ТНВД
Нестабильное давление на холостом ходу Неисправность датчика давления в рампе, сбои в работе регулятора, подсос воздуха

Обязательно выполняйте сравнение фактических показаний с эталонными значениями, указанными производителем автомобиля для конкретных режимов работы двигателя (холостой ход, средние обороты, максимальная нагрузка). Использование обобщенных данных без привязки к модели двигателя часто приводит к ошибочной диагностике. Корректный анализ требует понимания алгоритма работы системы управления, включая моменты впрыска и корректировки давления блоком ECU.

Тарировка измерительного оборудования перед покупкой

Тарировка (поверка) измерителя давления топлива перед приобретением – обязательный этап, гарантирующий точность показаний и корректность диагностики топливной системы. Пренебрежение этой процедурой может привести к ошибочным выводам о состоянии форсунок, топливного насоса или регулятора давления, что повлечет необоснованные затраты на ремонт.

При выборе устройства уточните у продавца наличие свежего тарировочного сертификата, соответствующего требованиям ГОСТ или международных стандартов (например, ISO/IEC 17025). Убедитесь, что поверка выполнена аккредитованной метрологической лабораторией с указанием даты следующей обязательной проверки. Это критично для профессионального инструмента.

Ключевые аспекты проверки тарировки

  • Актуальность сертификата: Срок действия обычно не превышает 1-2 года. Просроченный документ недействителен.
  • Диапазон поверки: Должен охватывать рабочие давления вашего автомобиля (например, 3-7 бар для бензиновых систем).
  • Погрешность измерений: Указывается в сертификате. Для диагностики допустима погрешность ≤1-2% от полной шкалы прибора.
Параметр На что обратить внимание
Метод поверки Сравнение с эталонным манометром высокого класса точности (0.1-0.25)
Документация Сертификат с печатью лаборатории, уникальным номером и датами поверки
Калибровочные точки Минимум 5 точек в рабочем диапазоне (низкое, среднее, высокое давление)

Важно: Даже при наличии сертификата проверьте физическое состояние прибора – повреждения корпуса, шлангов или штуцеров могут искажать данные. Отдавайте предпочтение моделям с возможностью последующей самостоятельной калибровки (например, через регулировочный винт с пломбой) для поддержания точности в течение срока эксплуатации.

Подбор диапазона шкалы под тип двигателя

Диапазон измерения манометра должен соответствовать рабочему давлению топливной системы конкретного двигателя. Превышение номинальных значений на шкале более чем на 20-25% ведет к снижению точности показаний в рабочей зоне. Например, для бензиновых ДВС с РДС (распределенным впрыском) типичный диапазон составляет 2.5-4.5 бар, тогда как для дизельных Common Rail – 200-2500 бар.

Использование приборов с заниженным верхним пределом опасно: при скачке давления стрелка выйдет за пределы шкалы, возможен разрыв мембраны. Для турбированных моторов берите манометр с запасом 15-20% от максимального паспортного давления в рампе. Помните: электронные блоки управления (ЭБУ) современных авто адаптируют топливоподачу, поэтому замеры нужно проводить на всех режимах работы ДВС.

Критерии выбора по типу силового агрегата

Основные рекомендации для распространенных систем:

  • Карбюраторные бензиновые: 0.5-1.5 бар (механические топливные насосы)
  • Инжекторные атмосферные: 3-6 бар с акцентом на 3-4.5 бар
  • Непосредственный впрыск (GDI/TFSI): 4-7 бар + импульсный клапан для замера ВДТ
  • Дизель Common Rail: 400-600 бар (старые системы), 1500-2500 бар (современные Euro 5/6)
  • Турбодизель с насос-форсунками: 200-300 бар (требуется демпфер для гашения пульсаций)
Тип двигателяМинимальный пределРекомендуемый максимумКритичный параметр
Бензин MPI2 бар6 барДавление холостого хода
Бензин TSI/GDI4 бар20 барСкорость падения после остановки
Дизель CR300 бар3000 барРавенство давлений в контурах ВД/НД

Для диагностики обратки (регулятора давления) используйте манометры с нижней границей 0-0.5 бар. При работе с высоконапорными системами (CR, GDI) обязательны защитные клапаны и армированные шланги, выдерживающие 3-кратное рабочее давление. Помните: точность калибровки должна соответствовать ГОСТ 8.271-77 (класс 0.4-1.5 для гаражного применения).

Рекомендованные материалы шлангов при контакте с топливом

Выбор шлангов для топливных систем требует особого внимания к химической стойкости материалов. Неподходящий состав быстро деградирует от контакта с современными видами топлива, приводя к разгерметизации, утечкам и опасности возгорания. Критичными факторами являются устойчивость к бензину, дизелю, этанолу (E85) и присадкам.

Следующие полимерные материалы демонстрируют оптимальное сочетание долговечности, безопасности и эксплуатационных характеристик в топливных контурах. Они сохраняют эластичность и целостность структуры при длительном воздействии углеводородов и перепадах температур от -40°C до +120°C.

Оптимальные материалы для топливных шлангов

Наиболее надежными считаются:

  • PTFE (политетрафторэтилен) – Исключительная химическая инертность ко всем типам топлива. Используется в тефлоновых рукавах с защитной оплеткой.
  • NBR (нитрильный каучук) – Бюджетное решение для бензиновых систем. Устойчив к маслам, но разрушается этанолом свыше 15%.
  • FKM (фторкаучук, Витон®) – Премиальный вариант для агрессивных сред (E85, биотопливо). Сохраняет свойства при экстремальных температурах.
  • ECO/EPDM (эпихлоргидрин) – Баланс цены и стойкости к этанолу. Подходит для современных био-топливных смесей.

Сравнительные характеристики материалов:

Материал Стойкость к E85 Темп. диапазон Срок службы
PTFE Отличная -70°C...+200°C 15+ лет
FKM Отличная -40°C...+200°C 10-12 лет
ECO Хорошая -40°C...+150°C 7-10 лет
NBR Низкая -30°C...+100°C 3-5 лет

Ключевые рекомендации:

  1. Для систем с давлением выше 5 бар используйте армированные шланги с металлической оплеткой
  2. Проверяйте маркировку SAE J30 R9 (для FKM) или R7 (для PTFE) как гарантию соответствия стандартам
  3. Избегайте ПВХ и неармированного резинового шланга – они растрескиваются и выделяют пластификаторы в топливо

Сравнение глицериновых и сухих манометров

Глицериновые манометры заполнены специальной демпфирующей жидкостью (чаще всего глицерином), которая поглощает вибрации и колебания стрелки. Это обеспечивает стабильность показаний в условиях тряски или пульсаций давления, характерных для топливных систем автомобилей. Жидкость также защищает внутренние механизмы от износа и коррозии.

Сухие манометры не содержат заполняющей жидкости и имеют более простое устройство. Их механизм напрямую контактирует с измеряемой средой, что делает конструкцию легче и дешевле. Однако отсутствие демпфера делает показания чувствительными к вибрациям, а подвижные части подвержены ускоренному износу в экстремальных условиях.

Ключевые отличия

Критерий Глицериновые манометры Сухие манометры
Устойчивость к вибрациям Высокая (жидкость гасит колебания) Низкая (стрелка "дрожит")
Срок службы Дольше (защита механизмов) Короче (износ без демпфера)
Рабочие температуры Ограничены вязкостью глицерина (риск замерзания/загустения) Шире (нет зависимости от жидкости)
Точность в движении Стабильные показания при тряске Погрешности из-за вибраций
Цена Выше Ниже
Применение в авто Идеальны для диагностики топливных систем на работающем двигателе Подходят для статичных замеров (например, в мастерской)

Для топливных систем с высокими пульсациями (дизель, турбированные моторы) глицериновые модели предпочтительны. В стационарных условиях или при ограниченном бюджете допустимы сухие манометры, но с риском снижения точности и долговечности.

Критерии выбора длины измерительного шланга

Критерии выбора длины измерительного шланга

Длина шланга напрямую влияет на удобство диагностики и точность измерений. Слишком короткий шланг ограничивает перемещение манометра и создает риск повреждения топливной системы из-за натяжения. Чрезмерно длинный шланг увеличивает погрешность показаний из-за температурного расширения жидкости и пульсаций давления.

Оптимальная длина определяется расстоянием от точки подключения к топливной рампе до места фиксации манометра с учетом свободного хода для безопасной укладки. Обязательно учитываются особенности моторного отсека: расположение подвижных элементов, нагретых поверхностей и потенциальных точек перегиба.

Ключевые факторы при подборе

  • Дистанция до точки замера: минимальная длина = расстояние от ТНВД/рампы до места установки манометра + 20-30 см для свободной укладки без натяжения.
  • Тип транспортного средства: для легковых авто достаточно 0.8-1.2 м, внедорожники/микроавтобусы требуют 1.5-2 м, грузовики – от 2.5 м.
  • Допустимая погрешность: каждые дополнительные 50 см шланга повышают погрешность на 0.5-1% из-за демпфирования пульсаций.
  • Рабочая температура: в зонах с нагревом >80°C используйте шланги с термостойкой оплеткой длиной на 15-20% больше номинала для компенсации расширения.
Сценарий примененияРекомендованная длинаОсобые требования
Диагностика на стенде0.5-0.7 мЖесткое крепление манометра
Легковые авто (подкапотный замер)1.0-1.5 мЗащита от контакта с ГРМ
Коммерческий транспорт2.0-3.0 мУсиленная оплетка, фиксация стяжками

Преимущества манометров с импульсным демпфером

Импульсный демпфер гасит гидравлические удары и пульсации давления, возникающие при работе топливных насосов и форсунок. Это предотвращает "дребезжание" стрелки манометра, обеспечивая стабильность показаний даже в системах с высокочастотными колебаниями давления.

Демпфирующий элемент (обычно мембранный или поршневой) поглощает резкие скачки давления до их передачи на измерительный механизм. Такая защита существенно продлевает срок службы чувствительных деталей прибора, особенно при работе с турбулентными потоками или в системах с быстрыми циклами открытия/закрытия клапанов.

Ключевые выгоды использования

Повышенная точность замеров: устранение вибрации стрелки позволяет снимать показания без ошибок, вызванных механическими колебаниями.

Защита механизма: демпфер выступает буфером между агрессивной средой и измерительным блоком, снижая износ:

  • Предотвращает деформацию трубки Бурдона
  • Снижает усталостные нагрузки на шестерёнчатый механизм
  • Защищает от заклинивания из-за гидроударов

Универсальность применения: подходят для систем с:

  1. Высокооборотными ТНВД
  2. Пьезоэлектрическими форсунками
  3. Турбодизельными двигателями
Без демпфера С импульсным демпфером
Средний срок службы 6-12 мес Ресурс увеличивается до 3-5 лет
Погрешность до 15% при пульсациях Погрешность не более 2-3%

Анализ защиты от вибрационных воздействий

Вибрация – критический фактор для измерителей давления топлива, особенно в автомобильных и промышленных двигателях. Постоянные механические колебания разрушают чувствительные элементы датчиков, искажают сигналы и приводят к преждевременному выходу оборудования из строя. Надежная защита от вибрации напрямую влияет на точность замеров и срок службы устройства.

Производители применяют комплексные решения для гашения вибраций. Ключевым является конструкция корпуса: массивные металлические основания поглощают низкочастотные колебания, а демпфирующие прокладки из специальных резин или силиконов изолируют чувствительный сенсорный модуль. Важную роль играет и способ монтажа: использование гибких топливопроводов вместо жестких креплений снижает передачу вибрации от двигателя.

Ключевые элементы виброзащиты

При выборе датчика обращайте внимание на следующие аспекты защиты:

  • Материал и конструкция корпуса: Алюминиевые или стальные корпуса с ребрами жесткости эффективнее пластиковых.
  • Внутреннее демпфирование: Наличие виброизолирующих вставок между корпусом и измерительным элементом.
  • Класс защиты от ударов и вибрации: Соответствие стандартам (например, IEC 60068-2-6). Указывается в спецификациях как:
    • Диапазон частот (Гц)
    • Максимальное ускорение (g)
    • Длительность испытаний

Сравнение типовых характеристик виброустойчивости:

Тип датчикаДиапазон частот (Гц)Макс. ускорение (g)
Бюджетные (OEM)10-50010-15
Промышленные5-200020-30
Высокотемпературные/Спортивные5-500050+

Для монтажа в зонах экстремальных вибраций (рядом с ТНВД, на корпусе двигателя) обязательны датчики с показателями не ниже 20g в диапазоне до 2000 Гц. Игнорирование виброзащиты приводит к погрешностям измерения, хаотичным показаниям на холостом ходу и межконтактным микротрещинам на плате электроники.

Герметичность резьбовых соединений и фитингов

Нарушение герметичности в топливной системе приводит к утечкам горючего, повышению пожароопасности и некорректным показаниям датчиков давления. Даже микроскопические зазоры провоцируют падение давления, обогащение топливной смеси и ошибки ЭБУ двигателя.

Качественные фитинги и резьбовые соединения должны выдерживать вибрации, перепады температур и агрессивное воздействие топлива. Критически важен правильный подбор уплотнительных материалов и соблюдение технологии монтажа, исключающей деформацию компонентов.

Ключевые аспекты обеспечения герметичности

  • Типы уплотнителей:
    • Конусные фитинги (AN/JIC) – герметичность за счёт металл-металл контакта
    • Резьбовые герметики (анаэробные составы) для статичных соединений
    • Фторопластовые ленты (FUM) для трубной резьбы
    • Медные или алюминиевые шайбы под фланцы
  • Правила монтажа:
    1. Очистка резьбы от загрязнений и старого герметика
    2. Контроль угла соединения (перекосы недопустимы)
    3. Дозированное нанесение герметика (исключение попадания в топливную магистраль)
    4. Соблюдение момента затяжки динамометрическим ключом
Ошибка при установке Последствие
Превышение усилия затяжки Деформация уплотнительных поверхностей, срыв резьбы
Недостаточная затяжка Просачивание топлива под давлением
Использование несовместимых герметиков Разрушение материала под воздействием бензина/дизеля

Обязательно проверяйте соединения после установки датчика подачей рабочего давления. Применение фитингов с двойным уплотнением (например, ORB-типа) снижает риски утечек в высоконагруженных системах.

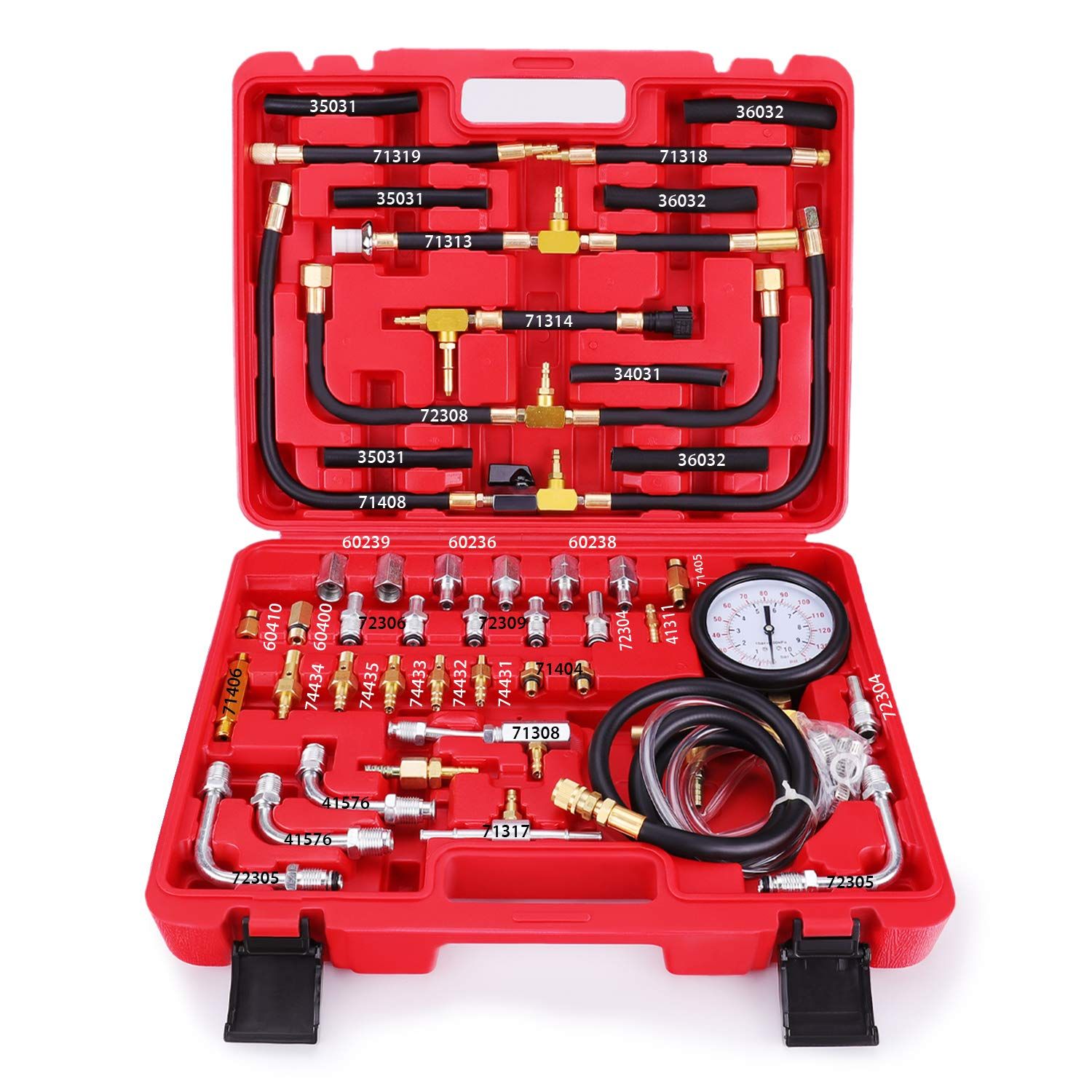

Проверка комплектности набора при покупке

Полнота комплекта напрямую влияет на функциональность измерителя давления топлива и возможность его применения к различным автомобилям. Отсутствие даже одного переходника или шланга сделает диагностику конкретного двигателя невозможной, потребуя дополнительных затрат и задержек.

Сверьте содержимое упаковки с заявленным производителем списком комплектующих. Обратите особое внимание на ключевые компоненты, которые должны присутствовать в базовом наборе для универсального использования.

Обязательные компоненты для контроля

  • Основной манометр: Проверьте целостность стекла, стрелки и корпуса, отсутствие следов ударов или заводского брака.
  • Набор переходников (адаптеров): Убедитесь в наличии наиболее распространенных типов резьбы (M12x1.5, M14x1.5, Ford Thread) и штуцеров под быстросъемные соединения топливных рамп.
  • Топливные шланги: Оцените их длину (обычно 1-1.5 м), гибкость, отсутствие трещин или заломов. Проверьте плотность соединения с манометром и переходниками.
  • Запорный клапан (при наличии): Если комплект включает клапан для безопасного сброса давления, протестируйте его работоспособность легким нажатием.
  • Кейс или сумка для хранения: Убедитесь в надежности замков/креплений и соответствии размеров для удобного размещения всех деталей.

Дополнительные рекомендации: Визуально сравните качество изготовления адаптеров – резьба должна быть чистой, без заусенцев. Проверьте совместимость шланга с типом топлива (бензин/дизель), особенно если используются резиновые элементы. Наличие подробной инструкции или схемы применения адаптеров критически важно для корректного и безопасного подключения к топливной системе.

Топ-5 производителей профессионального диагностического оборудования

Качественное оборудование для замера давления топлива критично для точной диагностики инжекторных систем. От выбора производителя зависит долговечность инструмента, стабильность показаний и соответствие техническим стандартам.

Следующие компании зарекомендовали себя на рынке благодаря инновационным решениям и специализации на профессиональных диагностических приборах. Их продукция охватывает ручные манометры, цифровые тестеры и комплексные диагностические системы.

Лидеры рынка диагностических инструментов

  1. Bosch (Германия) - эталон надежности для СТО. Серия FSA включает цифровые манометры с беспроводной синхронизацией и возможностью записи параметров в движении.
  2. Snap-on (США) - профессиональные мультифункциональные тестеры серии ETHOS. Особое внимание уделено эргономике и защите от вибраций при работе с топливными рампами.
  3. Fluke (США) - промышленные манометры с эталонной точностью (±0.1%). Серия FPX включает взрывозащищенные модели для работы с легковоспламеняющимися жидкостями.
  4. Autel (Китай) - оптимальное соотношение цены и функционала. Линейка MaxiTPMS предлагает комбинированные устройства для одновременной проверки давления в шинах и топливной системе.
  5. Liqui Moly (Германия) - узкоспециализированные топливные тестеры Pro-Line. Отличаются химической стойкостью мембран к современным видам топлива (E85, биодизель).
Бренд Ключевая технология Диапазон измерений
Bosch Bluetooth-логгирование данных 0-100 бар
Snap-on Антивибрационные сенсоры 0-200 бар
Fluke Калибровка по ГОСТ Р 8.586.5 0-400 бар
Autel Двойные порты для DI/бензина 0-70 бар
Liqui Moly PTFE-мембраны 0-25 бар

При выборе учитывайте совместимость переходников с конкретными моделями авто, наличие поверочных сертификатов и температурный диапазон эксплуатации. Для дизельных систем требуются приборы с расширенным измерительным диапазоном.

Сравнение ценовых сегментов: от бюджетных до профессиональных

Бюджетные модели (до 3 000 руб.) представлены преимущественно аналоговыми манометрами с пружинными механизмами. Их отличает минимальная комплектация – базовый штуцер, резиновый шланг и пластиковый кейс. Точность редко превышает 2.5-4% шкалы, а рабочий диапазон ограничен стандартными 5-7 бар. Корпуса изготавливаются из композитных материалов, чувствительных к вибрациям и перепадам температур.

Средний сегмент (3 000-15 000 руб.) включает цифровые приборы с ЖК-дисплеями и расширенным функционалом. Точность повышается до 1-2%, появляются функции записи пиковых значений, подсветка экрана и адаптеры под разные типы топливных рамп. Комплектация дополняется переходниками для VAG, BMW, GM. Корпуса получают противоударные резиновые накладки, а измерительные элементы – термокомпенсацию.

Ключевые различия сегментов

Параметр Бюджетные Средние Профессиональные (15 000+ руб.)
Диапазон измерений 0-10 бар 0-100 бар 0-200 бар с шагом 0.01 бар
Погрешность ±3-4% ±1-1.5% ±0.25-0.5%
Интерфейсы Отсутствуют USB для данных Bluetooth/WiFi + ПО для диагностики
Ресурс до 500 циклов 2000+ циклов Калибруемые датчики 10 000+ циклов

Профессиональные решения поддерживают регистрацию данных с построением графиков давления в реальном времени, имеют встроенную память и защиту от гидроударов. Комплектуются кейсами с адаптерами под 20+ стандартов топливных систем, включая дизельные Common Rail и Direct Injection. Производятся из нержавеющей стали с IP67-защитой, проходят заводскую поверку с сертификатами.

Требования к сертификации для коммерческих СТО

Сертификация коммерческих станций технического обслуживания регламентируется законодательством о техническом регулировании и отраслевыми стандартами. Для легального использования измерителей давления топлива СТО обязаны подтвердить соответствие оборудования и процессов установленным нормам безопасности, точности и экологии. Отсутствие сертификатов влечёт административную ответственность и ограничивает право на оказание услуг.

При выборе измерительного оборудования СТО должны учитывать требования сертификационных схем. Ключевым аспектом является соответствие приборов российским стандартам (ГОСТ Р, ТР ТС), что гарантирует их пригодность для официальных диагностических работ. Покупка несертифицированных устройств делает невозможным включение их в разрешительную документацию СТО.

Критерии выбора оборудования с учётом сертификации

Основные требования к измерителям давления топлива:

  • Наличие сертификата соответствия ТР ТС 012/2011 ("О безопасности оборудования для работы во взрывоопасных средах")
  • Поверка средств измерений в аккредитованных центрах Росстандарта с занесением в госреестр СИ
  • Соответствие метрологическим характеристикам ГОСТ Р 8.905-2015 (точность, диапазон измерений)
Документ Назначение Влияние на выбор прибора
Сертификат ТР ТС 012/2011 Подтверждает взрывобезопасность Обязателен для устройств, контактирующих с топливом
Свидетельство о поверке Удостоверяет метрологическую точность Требует наличия поверочных точек на территории РФ

При закупке оборудования необходимо:

  1. Запрашивать у поставщика полный пакет сертификатов
  2. Проверять срок действия поверки и наличие отметок в ФГИС "Аршин"
  3. Удостовериться в совпадении характеристик прибора с заявленными в документах

Важно: Использование неповеренных или несертифицированных измерителей аннулирует результаты диагностики в глазах контролирующих органов. Это прямо влияет на стоимость владения – сертифицированные устройства требуют периодических поверок, но исключают риски штрафов и приостановки деятельности СТО.

Обзор популярных универсальных комплектов

Универсальные комплекты для замера топливного давления отличаются расширенной совместимостью с различными марками автомобилей. Они включают набор адаптеров под распространённые типы топливных рамп (Schrader, Ford, GM, BMW и др.), манометр с оптимальным диапазоном измерений (обычно 0-10 бар) и гибкие шланги с защитой от бензина/дизеля. Такие решения исключают необходимость поиска специфичных переходников для каждой модели.

Ключевое преимущество универсальных наборов – экономия средств и времени при работе с разными автомобилями. Производители комплектуют их кейсами для удобного хранения, а манометры часто оснащают жидкостными демпферами для гашения пульсаций топлива. Важно проверять материал штуцеров (предпочтительна латунь) и длину шланга (от 1.5 м для комфортного доступа).

Топ-3 востребованных комплекта

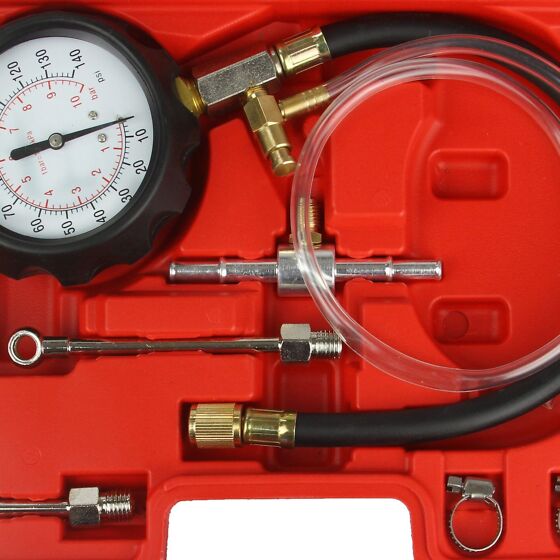

  • JTC-1605: 14 адаптеров, манометр 0-10 бар с демпфером, латунные фитинги. Подходит для VAG, BMW, азиатских брендов. Чехол с органайзером.
  • OEM 27033: 16 переходников, усиленный шланг 2 м, шкала до 15 бар. Покрывает американские авто (Ford, GM) и дизельные системы. Включает T-образный переходник.
  • Mityvac MV5535: профессиональный набор с 18 адаптерами, вакуумметром и запорным клапаном. Диапазон 0-7 бар. Отличается повышенной точностью (±1.5%).
Модель Адаптеры Диапазон (бар) Ключевые особенности
JTC-1605 14 0-10 Демпфер пульсаций, чехол
OEM 27033 16 0-15 Длинный шланг, T-переходник
Mityvac MV5535 18 0-7 Вакуумметр, запорный клапан

Специализированные наборы для американских автомобилей

Для владельцев автомобилей американского производства (Ford, GM, Chevrolet, Dodge, Jeep, Chrysler и т.д.) существуют специализированные наборы для измерения давления топлива. Эти комплекты учитывают специфические особенности топливных систем данных марок, которые часто отличаются от европейских и азиатских аналогов. Ключевое отличие – тип и размер резьбы штуцеров, а также применение уникальных быстросъемных фитингов, характерных для США.

Такие наборы обычно включают широкий спектр адаптеров и переходников, предназначенных именно для подключения к штатным топливным рампм или штуцерам американских автомобилей. Наличие правильного адаптера критически важно для безопасного и герметичного подключения манометра без риска повреждения хрупкого ниппеля (клапана Шредера) или резьбового соединения на рампе.

Преимущества специализированных наборов

Использование комплекта, адаптированного под американские авто, дает значительные преимущества:

  • Идеальное соответствие: Адаптеры точно подходят под распространенные типы штуцеров и быстросъемов (Ford, GM, Chrysler), исключая утечки топлива и повреждения.
  • Безопасность: Правильно подобранный адаптер обеспечивает надежное соединение под высоким давлением (до 10-15 бар), что критично для безопасности при работе с топливом.
  • Универсальность: Один набор покрывает широкий спектр моделей и годов выпуска основных американских брендов.
  • Удобство: Избавляет от необходимости искать или изготавливать самодельные переходники, которые часто ненадежны.

На что обратить внимание при выборе:

  • Совместимость: Убедитесь, что набор явно указывает поддержку нужных вам марок (Ford, GM, Chrysler Group) и, желательно, конкретных моделей или двигателей.
  • Комплектация: Проверьте наличие ключевых адаптеров:
    • Для подключения к клапану Шредера на топливной рампе (стандартный ниппель).
    • Для систем с быстросъемными фитингами (особенно актуально для Ford, некоторых GM и Chrysler).
    • Для старых моделей с резьбовым штуцером на рампе.
    • Адаптер для подключения к вакуумной линии регулятора давления топлива (для проверки его работы).
  • Качество исполнения: Адаптеры должны быть изготовлены из прочных материалов (латунь, сталь), шланги – из бензостойкой резины или тефлона, рассчитанные на высокое давление. Надежные уплотнения (кольца, шайбы) обязательны.
  • Манометр: Должен иметь подходящий диапазон измерений (обычно 0-10 бар или 0-150 psi), четкую шкалу и прочный корпус. Защита от гидроудара – большой плюс.
  • Длина шланга: Достаточная для удобного выведения манометра на лобовое стекло для снятия показаний во время движения.

Решение проблем с поиском адаптеров для редких моделей

Основная сложность при поиске адаптеров для редких автомобилей заключается в отсутствии готовых решений у крупных производителей. Многие универсальные комплекты не покрывают экзотические марки или модификации двигателей, выпущенные малыми партиями, что приводит к необходимости нестандартных подходов.

При работе с такими случаями первостепенную важность имеет точная идентификация параметров топливной системы. Необходимо документально зафиксировать тип штуцера, угол конуса, диаметр резьбы и рабочее давление – ошибка в этих данных сделает поиск бесполезным.

Стратегии поиска специализированных адаптеров

  • Прямые запросы к нишевым производителям: Компании вроде Efficient Diagnostics или AutoSpecial часто выпускают ограниченные серии под конкретные запросы.
  • Адаптация промышленных фитингов: Гидравлические переходники JIC или DIN могут стать основой для самодельного решения при наличии токарных работ.
  • Поиск через автомобильные клубы: Форумы владельцев редких моделей – основной источник информации о уже опробованных схемах подключения.
Источник Тип решения Срок поставки
Специализированные онлайн-магазины (например, RarePartsFinder) Готовые кастомные адаптеры 2-4 недели
Сервисы 3D-печати металлом Изготовление по чертежам 1-3 недели
Переделка OEM-компонентов Доработка штатных деталей Несколько дней

Критически важно тестировать самодельные или модифицированные адаптеры на герметичность при низком давлении перед установкой в топливную магистраль. Используйте воздушный компрессор с манометром и мыльный раствор для контроля утечек – это предотвратит опасные ситуации с бензином или дизельным топливом.

Эффективное хранение и транспортировка комплекта

После приобретения измерителя давления топлива критически важно обеспечить правильные условия его хранения и перевозки. Несоблюдение базовых правил приводит к повреждению чувствительных компонентов (датчиков, манометров, переходников) и преждевременному выходу оборудования из строя. Особое внимание уделяйте защите от механических воздействий, температурных перепадов и агрессивных сред.

Используйте штатный кейс производителя – его конструкция разработана с учётом габаритов прибора и аксессуаров. При отсутствии оригинальной упаковки подберите жёсткий пластиковый или алюминиевый контейнер с формованными ячейками, исключающими перемещение деталей внутри. Убедитесь, что шланги не перегибаются под острым углом, а резьбовые соединения защищены от деформации.

Ключевые правила эксплуатации

  • Контроль влажности: Храните комплект в сухом месте (рекомендуемая влажность ≤60%) с использованием силикагелевых пакетов внутри кейса.
  • Температурный режим: Избегайте длительного воздействия экстремальных температур (оптимально +5°C до +25°C). Не оставляйте прибор в салоне авто летом.
  • Защита от вибраций: При перевозке фиксируйте кейс ремнями, не допуская ударных нагрузок. Манометры размещайте циферблатом вверх.
Элемент комплекта Риск при нарушении хранения Мера защиты
Электронный датчик Коррозия контактов, калибровочный сдвиг Антистатическая упаковка, влагопоглотители
Механический манометр Разгерметизация, залипание стрелки Транспортировка со сброшенным давлением, защитные колпаки на штуцерах
Резиновые/силиконовые шланги Растрескивание, потеря эластичности Защита от УФ-излучения, контакта с ГСМ и озоном

Регулярно проверяйте целостность уплотнителей и резьб перед использованием. При длительном хранении (более 3 месяцев) выполняйте контрольный замер "нулевого" давления для выявления погрешностей. Фиксируйте комплект в кейсе при помощи нейлоновых стяжек – это предотвратит самопроизвольное размыкание быстроразъёмных соединений во время транспортировки.

Методика последиагностической продувки системы

После завершения замеров давления топлива измерителем необходимо удалить остатки горючего и воздух из шлангов и прибора. Продувка предотвращает смешивание топливных фракций при последующих тестах, исключает загрязнение механизмов частицами осадка и снижает риск коррозии внутренних поверхностей.

Обязательно используйте защитные очки и огнестойкие перчатки, убедитесь в отсутствии открытых источников огня. Работу проводите в проветриваемом помещении или на улице, подготовив емкость для сбора сливаемого топлива. Избегайте попадания бензина на детали двигателя и элементы электрооборудования.

Пошаговый алгоритм продувки

  1. Отсоедините измеритель от топливной рампы двигателя, сохраняя подключение к шлангу насоса.
  2. Наденьте дренажный шланг на свободный штуцер манометра и опустите его конец в подготовленную канистру.
  3. Кратковременно активируйте топливный насос (через реле бензонасоса или включение зажигания) на 5-7 секунд.
  4. Контролируйте выходящую струю: при наличии пузырьков воздуха повторите цикл до появления однородного топливного потока.
  5. Отсоедините прибор от магистрали, продуйте входной/выходной патрубки сжатым воздухом (2-3 бар).
  6. Протрите корпус измерителя безворсовой тканью, храните устройство в закрытом кейсе с установленными заглушками.

Чистка измерительных каналов после эксплуатации

Регулярная чистка каналов измерителя давления топлива критична для точности показаний и долговечности прибора. Загрязнения (смолы, лаковые отложения, частицы ржавчины) формируются в процессе эксплуатации, сужая проходное сечение и искажая передачу давления к чувствительному элементу. Без своевременного обслуживания это приводит к залипанию подвижных частей, задержке отклика или полному выходу датчика из строя.

Используйте только рекомендованные производителем очистители, совместимые с материалами мембраны и корпуса конкретной модели. Агрессивные растворители (ацетон, бензин) разрушают уплотнения и повреждают тонкие каналы. Для работы подготовьте мягкие ёршики, сжатый воздух низкого давления, безворсовые салфетки и перчатки. Избегайте механического контакта с сенсорным элементом – даже незначительная деформация вызывает погрешность измерений.

Порядок очистки

  1. Демонтаж датчика: Сбросьте давление в топливной системе, отсоедините электрический разъём, аккуратно выкрутите устройство.
  2. Первичная продувка: Подайте сжатый воздух (не выше 3 бар) в обратном направлении рабочему потоку топлива через присоединительный штуцер.
  3. Замачивание: Погрузите штуцер и измерительный канал в очиститель на 10-15 минут (например, в спецсредство для инжекторов).
  4. Механическая обработка: Осторожно пройдитесь мягким ёршиком по каналу, избегая усилий. Повторно продуйте воздухом.
  5. Контроль просвета: Убедитесь в отсутствии остаточных загрязнений визуально (используя лупу) или пропуская чистый растворитель.
  6. Сушка: Продуйте воздухом до полного испарения жидкости. Не используйте нагрев!
Тип загрязнения Рекомендуемый очиститель
Смолы/лаки (бензин) Спецсоставы на основе кетонов
Парафины (дизель) Ароматические углеводороды
Механические частицы Продувка воздухом + ультразвуковая ванна

После чистки выполните тестовую установку датчика с проверкой его показаний сканером в реальном времени. Убедитесь в отсутствии утечек топлива. Процедуру проводите каждые 50-70 тыс. км пробега или при появлении симптомов неисправности (плавание оборотов, рывки, ошибки по давлению топлива).

Список источников

При подготовке материала использовались специализированные технические ресурсы и отраслевые издания, посвященные автомобильным диагностическим системам и компонентам топливных систем. Особое внимание уделялось актуальным данным о типах измерителей, методах диагностики и критериях выбора оборудования.

Основу источников составили документация производителей измерительного оборудования, сравнительные тесты независимых экспертов и практические рекомендации сервисных специалистов. Все материалы прошли перекрестную проверку для обеспечения достоверности технических характеристик и эксплуатационных параметров.

  • Технические спецификации и каталоги производителей манометров и цифровых тестеров
  • Профильные автомобильные форумы с обсуждениями диагностического оборудования
  • Отраслевые исследования надежности и точности измерительных приборов
  • Руководства по сервисной диагностике топливных систем от автопроизводителей
  • Сравнительные обзоры измерителей давления в специализированных СМИ
  • Видеоинструкции по подключению и использованию тестеров
  • Анализ отзывов потребителей на маркетплейсах автозапчастей
  • Методические материалы технических учебных заведений

Видео: ОБЗОР И ТЕСТ АВТОМОБИЛЬНОГО ИЗМЕРИТЕЛЯ ДАВЛЕНИЯ ТОПЛИВА ДЛЯ АВТОВАЗА TOPAUTO
