Выключатель массы АКБ - функции, выбор, монтаж

Статья обновлена: 18.08.2025

Выключатель массы – критически важное устройство в электросистеме автомобиля, выполняющее несколько ключевых задач. Его основное назначение – мгновенное размыкание цепи между клеммой аккумулятора и кузовом или рамой транспортного средства.

Этот компонент обеспечивает безопасность при обслуживании бортовой сети, предотвращает разряд батареи во время длительного простоя и служит дополнительной противоугонной защитой. Правильный выбор и грамотный монтаж выключателя напрямую влияют на надежность работы электрооборудования и срок службы аккумулятора.

В статье подробно рассматриваются принципы работы устройства, критерии подбора модели под конкретные задачи и пошаговая инструкция по самостоятельной установке с соблюдением мер безопасности.

Принцип работы выключателя массы в автомобиле

Выключатель массы (ВМ) разрывает электрическую цепь между отрицательной клеммой аккумуляторной батареи (АКБ) и кузовом/рамой автомобиля. В закрытом положении он обеспечивает непрерывный контакт, позволяя току свободно протекать по бортовой сети. При активации (размыкании) устройство физически разделяет клемму АКБ и массу транспортного средства, полностью прекращая подачу электроэнергии.

Управление осуществляется механически (поворотной ручкой или ключом) или дистанционно (электромагнитным приводом). Внутри корпуса расположены:

• Силовые контакты – массивные токопроводящие элементы, рассчитанные на высокий пусковой ток (до 1000 А)
• Изолирующая траверса – перемещает контакты между положениями "вкл/выкл"
• Дугогасительная камера – подавляет искрение при разрыве цепи под нагрузкой

Последовательность работы

1. Водитель поворачивает рукоятку/ключ или подает сигнал на электропривод
2. Траверса разводит силовые контакты, прерывая цепь "АКБ → кузов"
3. Возникающая электрическая дуга гасится в изоляционных камерах
4. Все потребители (кроме подключенных напрямую к "+" АКБ) обесточиваются
5. При повторном включении контакты замыкаются, восстанавливая цепь массы

Состояние ВМ	Контур массы	Напряжение в бортовой сети
Замкнут	Непрерывный	12-14.7В (норма)
Разомкнут	Разорван	0В (кроме цепей с прямым подключением к АКБ)

Критически важно: размыкание выполняется только при заглушенном двигателе. Активация ВМ на работающем моторе вызывает скачок напряжения, способный повредить генератор и электронные блоки управления.

Основные функции выключателя массы

Главная задача устройства – обеспечение полного разрыва электрической цепи между аккумуляторной батареей (АКБ) и бортовой сетью автомобиля. Это достигается механическим разделением контактов внутри выключателя при его активации.

Принцип работы основан на управлении мощным силовым контактом, рассчитанным на высокие токи (до 1000 А в пусковом режиме). Корпус выключателя обеспечивает изоляцию и защиту от случайного замыкания.

Ключевые функциональные назначения

• Электробезопасность: Предотвращение коротких замыканий при обслуживании или ремонте электрооборудования. Исключает риск возгорания от искрения при отсоединении клемм "на горячую".
• Защита от разряда АКБ: Блокировка утечек тока в период длительного простоя транспортного средства (например, на стоянке или в хранении). Особенно критично для машин с дополнительным энергоемким оборудованием.
• Аварийное отключение питания: Экстренная деактивация бортовой сети при ДТП (снижение риска возгорания) или при обнаружении неисправностей электропроводки.
• Противоугонная функция: Физическая блокировка работы стартера и систем зажигания (дополнительное средство защиты).
• Упрощение обслуживания: Быстрое и безопасное обесточивание сети без необходимости ослабления клемм АКБ гаечным ключом.

Функция	Практический результат
Разрыв цепи	Нулевое напряжение на клеммах АКБ относительно кузова
Защита от утечек	Сохранение заряда батареи на 3-6 месяцев
Аварийное отключение	Снижение скорости распространения огня при возгорании

Защита от утечек тока при длительной стоянке

Утечки тока в бортовой сети – неизбежное явление даже в исправных автомобилях. Потребление энергии системами безопасности (сигнализация, иммобилайзер), памятью ЭБУ, часами или мультимедиа создает паразитную нагрузку на АКБ. При длительном простое (от 2-3 недель) это приводит к глубокому разряду батареи, сокращению ее ресурса или полному выходу из строя.

Выключатель массы физически разрывает цепь между отрицательной клеммой АКБ и кузовом автомобиля. Это гарантированно прекращает подачу электроэнергии ко всем потребителям, исключая даже минимальные фоновые утечки. Полная изоляция батареи предотвращает саморазряд и сохраняет ее заряд на протяжении месяцев.

Ключевые аспекты защиты

Эффективность выключателя массы зависит от:

• Нулевого сопротивления контактов – предотвращает падение напряжения при пуске двигателя
• Герметичности корпуса – защита от окисления клемм и контактной группы
• Правильного сечения кабеля – должно соответствовать штатной массе автомобиля

Без выключателя массы	С выключателем массы
Постепенный саморазряд АКБ (1-5% в сутки)	Практически нулевая потеря заряда (<0.1% в сутки)
Риск разряда "в ноль" за 1-2 месяца	Сохранение рабочего заряда до 12 месяцев
Необходимость регулярного "прикуривания"	Готовность к пуску после длительного простоя

Важно! Перед активацией выключателя:

1. Заглушите двигатель и выньте ключ из замка зажигания
2. Дождитесь завершения работы систем (блокировка дверей, калибровка стеклоподъемников)
3. Убедитесь, что все потребители (фары, магнитола) отключены

Применение выключателя массы – наиболее надежный и энергоэффективный метод сохранения ресурса АКБ при консервации техники.

Предотвращение возгорания при коротком замыкании

Выключатель массы физически разрывает цепь между аккумулятором и электросистемой автомобиля. При аварии или повреждении проводки это исключает образование опасной электрической дуги от плюсового провода на массу кузова. Отсутствие контакта между клеммами АКБ гарантирует, что даже при прямом замыкании силовых кабелей (например, после ДТП) цепь останется незамкнутой.

Корректно установленный выключатель предотвращает нагрев проводки до температур воспламенения изоляции или горючих жидкостей. Особенно критичен разрыв цепи при скрытых повреждениях: перетертая изоляция, коррозия жгутов или неисправность стартера, когда короткое замыкание возникает внезапно без внешних признаков. Устройство обеспечивает "холодный старт" аварийной ситуации.

Ключевые аспекты защиты

• Разрыв отрицательной цепи: Исключает искрообразование у аккумулятора при отключении, снижая риск воспламенения паров электролита.
• Быстрое обесточивание: Ручной или автоматический (инерционный) выключатель мгновенно прекращает подачу энергии при ударе.
• Изоляция очага: Локализует возможное замыкание в поврежденном участке, не допуская распространения тока по всему кузову.

Риск без выключателя	Эффект от применения
Продолжительная дуга при КЗ	Немедленное прекращение дугообразования
Плавление изоляции кабелей	Отсутствие перегрева проводки
Возгорание ГСМ в подкапотном пространстве	Снижение температуры в моторном отсеке

Важно: Для максимальной эффективности выключатель монтируется непосредственно на отрицательной клемме АКБ. Сечение подводящего кабеля должно соответствовать штатной проводке автомобиля во избежание перегрева. Регулярная проверка контактов предотвращает окисление и рост переходного сопротивления.

Роль выключателя массы как дополнительной противоугонной системы

Выключатель массы выполняет важную противоугонную функцию путем полного разрыва электрической цепи между аккумулятором и бортовой сетью автомобиля. При активации устройства становятся невозможными запуск двигателя (из-за отсутствия питания стартера и системы зажигания), работа топливного насоса, управление электронными блокировками и центральным замком. Даже при обходе штатной сигнализации автомобиль физически не сможет завестись без восстановления контакта через выключатель.

Эффективность противоугонной защиты напрямую зависит от скрытности монтажа и типа выключателя. Внешние рубильники уязвимы для обнаружения, тогда как кнопочные или дистанционные модели, спрятанные в салоне или под капотом, создают серьезное препятствие для злоумышленников. Критически важно, чтобы место установки знал только владелец, а доступ требовал демонтажа элементов обшивки или использования секретного переключателя.

Ключевые особенности противоугонного использования

• Физическая блокировка цепи: Обход возможен только при прямом восстановлении контакта или установке "жучка", что требует времени и доступа под капот.
• Совместимость с другими системами: Дополняет, но не заменяет штатную сигнализацию, GPS-трекер или механические блокираторы.
• Пассивная защита: Не требует питания, не подвержена радиопомехам или сканированию кодграбберов в отличие от электронных иммобилайзеров.

Преимущество	Ограничение
Невозможность "горячего" пуска	Не защищает от эвакуации или буксировки
Блокировка CAN-шины при обесточивании	Сброс настроек магнитолы/климата после включения
Защита от короткого замыкания при попытке угона	Не предотвращает взлом салона или повреждение элементов

Регулярное использование выключателя массы формирует у владельца полезную привычку: перед покиданием автомобиля кроме постановки на сигнализацию выполняется механическое обесточивание. Это особенно эффективно против угонщиков, использующих методы электронного взлома, но требует дисциплины – забывчивость может заблокировать самого владельца при попытке запуска двигателя.

Экономия ресурса аккумуляторной батареи

Выключатель массы предотвращает саморазряд АКБ при длительном простое техники, разрывая цепь между клеммой аккумулятора и бортовой сетью. Это исключает утечки тока через электронные блоки управления, сигнализацию или неисправное оборудование, которые способны полностью разрядить батарею за несколько недель.

Отключение массы защищает от деградации свинцовых пластин при глубоком разряде, который критично сокращает срок службы АКБ. Особенно важно это для современных кальциевых и AGM-аккумуляторов, чувствительных к падению напряжения ниже 11.8В.

Как выключатель массы сохраняет ресурс

• Борьба с паразитными токами: Блокирует утечки 0.05–0.2А, характерные для машин с CAN-шиной
• Предотвращение сульфатации: Исключает разряд ниже 20% ёмкости, вызывающий образование кристаллов сульфата свинца
• Защита от коррозии: Минимизирует риск окисления клемм при снижении напряжения

Без выключателя	С выключателем
Разряд за 15-30 дней	Саморазряд ≤5% в месяц
Снижение ёмкости на 15-20% в год	Потеря ёмкости ≤5% ежегодно
Риск замерзания электролита	Сохранение плотности электролита

Важно: Для машин с памятью ЭБУ используйте модели выключателей с резервным питанием или предварительно сохраняйте адаптации. При частых отключениях применяйте умные зарядные устройства для компенсации естественного саморазряда.

Разновидности выключателей массы: ручные

Ручные выключатели массы (ВМ) – механические устройства, требующие физического воздействия пользователя для размыкания/замыкания цепи. Управление осуществляется через рычаг, кнопку или поворотный механизм, вынесенный в доступное место салона или подкапотного пространства.

Конструктивно состоят из мощных контактов (медь/латунь), рассчитанных на токи 100-1000А, и механизма привода. Корпуса выполняются из ударопрочных диэлектриков (ABS-пластик, термостойкий нейлон) с защитой от влаги IP54/IP65. Основное назначение – экстренное обесточивание бортовой сети при КЗ, обслуживании или длительной стоянке.

Типы ручных выключателей

По способу установки:

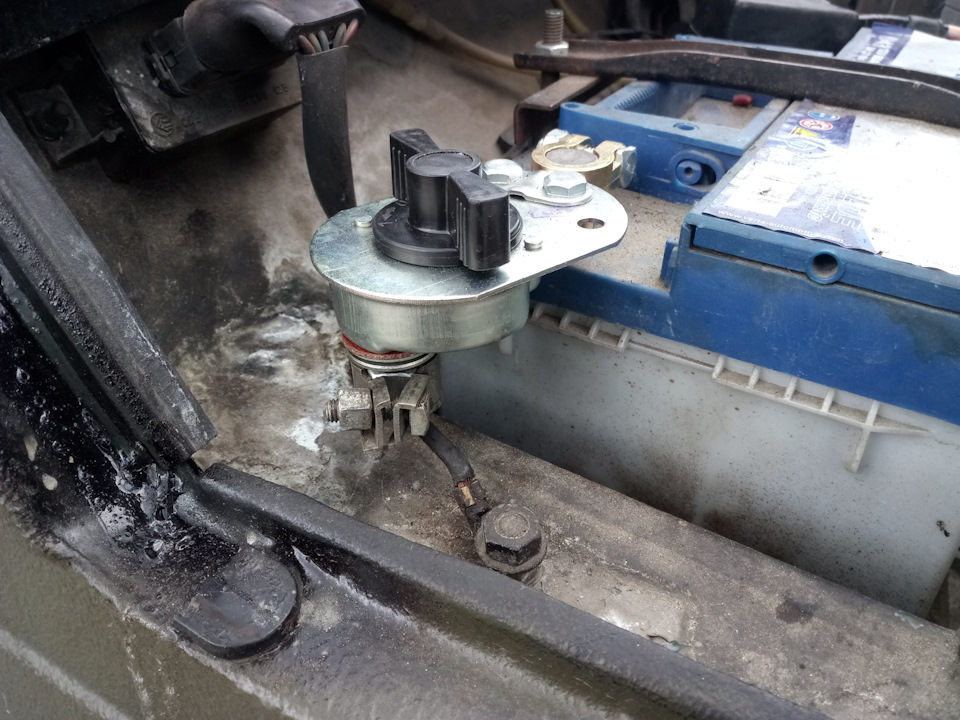

• Клеммные – монтируются непосредственно на минусовую клемму АКБ
• Дистанционные – устанавливаются на массовый провод между АКБ и кузовом

По механизму действия:

Рычажные	Поворотный рычаг (90°-180°), фиксация пружиной
Кнопочные	Вытяжная/нажимная кнопка с защитой от случайного отключения
Гайковые	Вращение прижимной гайки ключом на 10-13мм

Критические параметры выбора:

1. Номинальный ток (минимум +20% к току КЗ АКБ)
2. Сечение подключаемых проводов (от 16мм²)
3. Рабочее напряжение (12В/24В)
4. Степень пылевлагозащиты (IP-rating)

Недостатки: необходимость ручного включения после отключения, риск окисления контактов, ограниченный ресурс (200-500 циклов у бюджетных моделей). Требуют периодической очистки клемм и смазки механизма.

Автоматические выключатели с таймером

Автоматические выключатели массы с таймером предназначены для программного отключения аккумуляторной батареи через заданный интервал после остановки двигателя. Это исключает риск разряда АКБ из-за забытых потребителей энергии (фары, магнитола, сигнализация) или паразитных утечек тока в бортовой сети.

Устройство активирует отсчёт времени при снижении напряжения в сети до порогового уровня (обычно 12.8-13.2 В), что сигнализирует о выключении генератора. После достижения установленной задержки (от 30 минут до 24 часов) контакты размыкаются, полностью обесточивая цепь массы.

Ключевые критерии выбора

Параметр	Рекомендации	Примеры значений
Номинальный ток	Должен превышать пиковые нагрузки авто	150-300 А для легковых, 400-600 А для грузовых
Диапазон задержки	Зависит от частоты использования ТС	30 мин – 8 ч (базовый), 12-24 ч (премиум)
Рабочее напряжение	Соответствие бортовой сети	12В (легковые), 24В (коммерческие)
Климатическое исполнение	Для подкапотного монтажа	IP67/IP68, диапазон -40°C...+85°C

Особенности установки:

1. Монтируется в разрыв «массового» кабеля между АКБ и кузовом/рамой
2. Требует подключения управляющего провода к цепи зажигания (контроль напряжения)
3. Обязательна проверка:
   • Защиты клемм от коррозии (смазка токопроводящей пастой)
   • Отсутствия перегибов кабелей
   • Изоляции точек крепления от кузова

Внимание: при наличии энергозависимых систем (ЭБУ, иммобилайзер) требуется предварительная проверка совместимости – некоторые модели требуют постоянного питания!

Дистанционные кнопочные модели

Дистанционные выключатели массы с кнопочным управлением позволяют размыкать цепь АКБ без прямого доступа к клеммам. Устройство состоит из двух основных компонентов: силового блока с контактором, устанавливаемого непосредственно на минусовую клемму аккумулятора, и компактной кнопки управления, выведенной в салон или другое удобное место. При нажатии кнопки происходит дистанционное срабатывание электромагнитного реле, разрывающего силовую цепь.

Ключевое преимущество таких моделей – повышенная безопасность эксплуатации: водитель может мгновенно обесточить бортовую сеть в аварийной ситуации (короткое замыкание, возгорание) без открытия капота. Дополнительный плюс – удобство регулярного использования для защиты от утечек тока при длительных стоянках. Однако система зависит от работоспособности управляющей электроники и требует прокладки дополнительных проводов от аккумулятора в салон.

Критерии выбора

• Токовая нагрузка: Номинальный ток должен на 20-30% превышать максимальный ток в цепи авто (обычно 200-1000А).
• Тип кнопки:
  • Моментные (размыкают цепь только при удержании)
  • Фиксируемые (замыкают/размыкают по клику, часто со светодиодным индикатором)
• Защита: Герметичность корпуса (IP65/IP67), термостойкость кабеля, встроенный предохранитель.
• Установка: Длина проводов управления, совместимость с сечением штатной проводки.

Характеристика	Рекомендация
Материал контактов	Медь или биметалл с медным покрытием
Рабочее напряжение	12В (легковые авто) / 24В (грузовые)
Потребление в режиме ожидания	Не более 0.01А

Важно! Монтаж силового блока требует надежной фиксации на клемме АКБ и защиты от вибрации. Управляющие провода прокладываются в гофре вдали от подвижных элементов и источников тепла. Обязательная проверка – отсутствие искрения при нагрузке и самопроизвольного отключения.

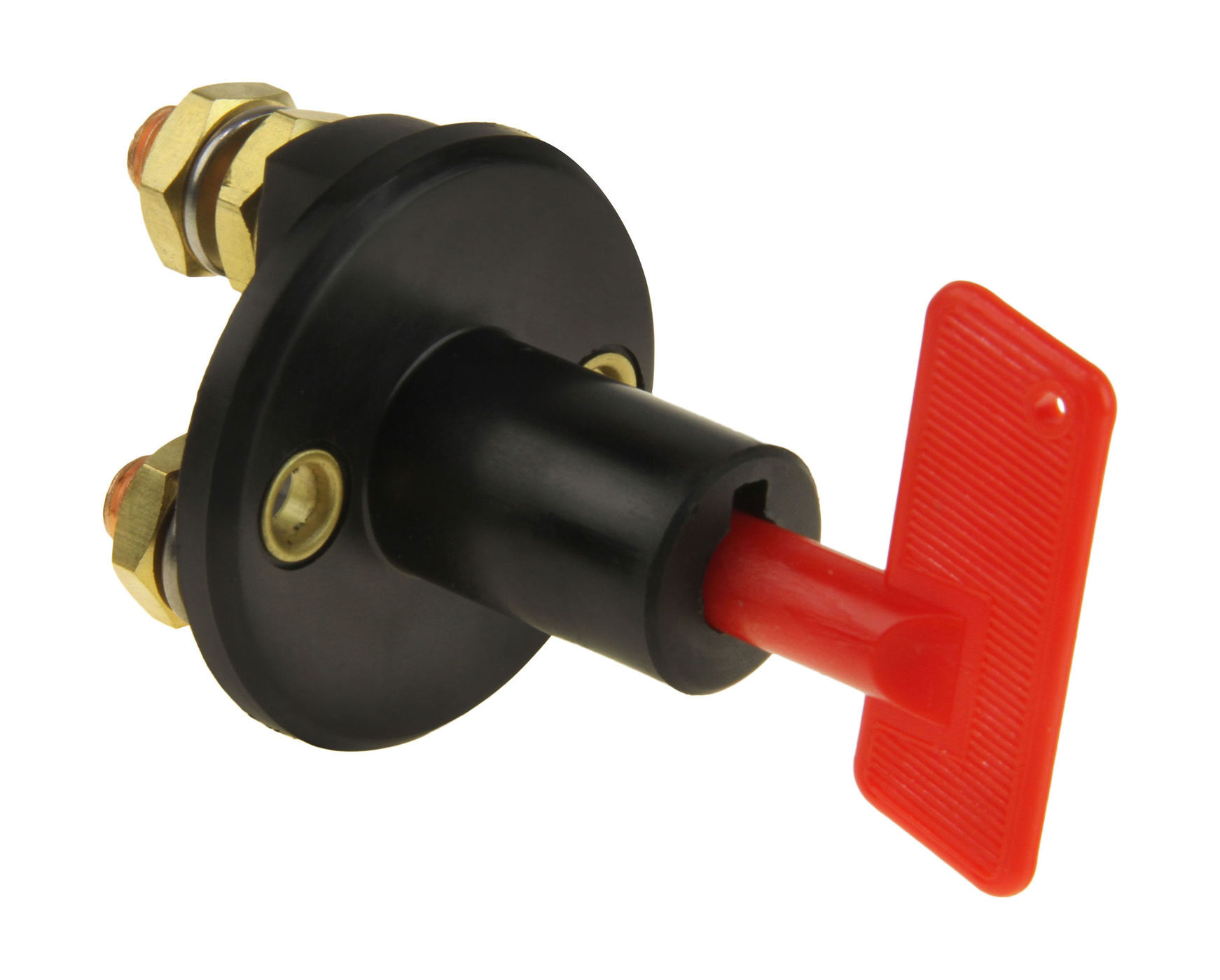

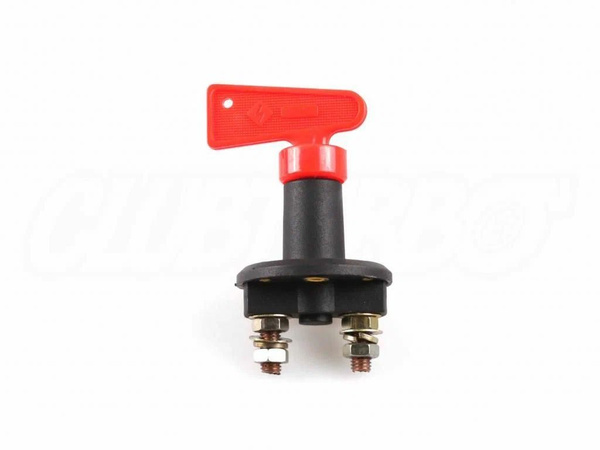

Механизмы с ключевой блокировкой

Ключевые выключатели массы оснащаются поворотным механизмом, который активируется уникальным физическим ключом. Это исключает случайное или несанкционированное отключение/включение батареи посторонними лицами. Ключ обычно выполняется в индивидуальном исполнении с уникальной комбинацией бороздок, обеспечивая повышенный уровень безопасности транспортного средства при длительной стоянке или хранении.

Конструктивно такие модели содержат запирающий штифт или фиксатор, блокирующий контактную группу в выбранном положении ("Вкл."/"Выкл.") до извлечения ключа. Для защиты от коррозии и пыли узел ключа часто оборудуется пластиковым поворотным кожухом или резиновым колпачком. Некоторые производители добавляют светодиодный индикатор состояния цепи, интегрированный в корпус выключателя.

Критерии выбора и эксплуатации

При подборе ключевого выключателя массы учитывают:

• Степень защиты IP: для моторных отсеков рекомендованы модели с IP65 и выше, устойчивые к воде и грязи
• Токовые характеристики: номинальный ток должен на 20-30% превышать максимальную нагрузку бортовой сети
• Количество ключей: стандартно поставляются с 2 экземплярами, дополнительные изготавливаются под заказ

Эксплуатация требует соблюдения простых правил: ключ хранится отдельно от автомобиля, поворот осуществляется без чрезмерных усилий, а контакты периодически очищаются от окислов. Обязательна установка предохранителя в разрыв цепи перед выключателем для защиты от токов короткого замыкания.

Преимущества	Недостатки
Физическая защита от несанкционированного доступа	Риск потери ключа с последующим усложнением обслуживания
Четкая визуализация состояния (ключ вставлен/извлечен)	Более высокая стоимость по сравнению с простыми тумблерами
Исключение случайного переключения	Необходимость свободного пространства для поворота ключа

Критерии подбора по току нагрузки

Ток нагрузки – максимальный ток, протекающий через выключатель при работе электрооборудования. Ключевым параметром является пиковый ток стартера, так как он создает кратковременную, но экстремальную нагрузку при запуске двигателя. Значение стартерного тока указывается в техдокументации АКБ или спецификации автомобиля.

Выбирать номинальный ток выключателя массы необходимо с запасом 25-30% относительно максимального расчетного значения. Недостаточный запас приводит к подгоранию контактов, перегреву и выходу устройства из строя. Учитываются также возможные дополнительные потребители (лебедки, предпусковые подогреватели), повышающие общую нагрузку.

Порядок расчета и примеры

1. Определите стартерный ток вашего авто (примеры):
   • Легковые бензиновые: 250–400 А
   • Дизельные легковые: 400–700 А
   • Грузовые/внедорожники: 700–1200 А
2. Добавьте 25-30% запаса: Номинал выключателя = Макс. ток × 1.3
3. Округлите в сторону ближайшего стандартного значения

Тип ТС	Стартерный ток (А)	Рекомендуемый номинал (А)
Малолитражный авто	250	300
Кроссовер (дизель)	600	800
Грузовик	900	1200

Важно: Для модифицированных систем (усилитель звука, дополнительный обогрев) ток рассчитывается индивидуально с учетом мощности нового оборудования. Использование выключателя без запаса по току недопустимо даже для кратковременных нагрузок.

Расчет токовой характеристики для вашего авто

Правильный выбор номинального тока выключателя массы критичен для безопасности и надежности системы. Слишком низкий показатель приведет к перегреву контактов, оплавлению корпуса и возможному возгоранию при пуске двигателя или работе мощных потребителей. Несоответствие параметров реальным нагрузкам вызывает преждевременный выход устройства из строя.

Расчет базируется на определении пиковых токовых нагрузок в бортовой сети автомобиля. Ключевым фактором является пусковой ток стартера – максимальное значение, достигаемое при запуске двигателя. Для точного подбора необходимо проанализировать характеристики всех энергопотребителей, способных работать одновременно.

Порядок расчета

Выполните следующие шары:

1. Определите пусковой ток стартера (основная нагрузка):
   • Для бензиновых двигателей: 150–350 А
   • Для дизельных двигателей: 350–600 А
   • Точное значение указано в руководстве по ремонту авто или на шильдике стартера
2. Просуммируйте токи дополнительных потребителей, работающих при запуске:

   Система зажигания	5–10 А
   ЭБУ двигателя	3–7 А
   Фары ближнего света	8–12 А
   Обогрев стекол/зеркал	10–30 А

3. Добавьте 20–30% запаса на пусковые броски тока и износ компонентов

Формула итогового номинального тока:

I_выкл ≥ I_старт + ΣI_потр + 30%

Пример расчета для авто с дизельным двигателем

• Пусковой ток стартера: 450 А
• Дополнительные потребители: ЭБУ (5А) + фары (10А) = 15А
• Суммарный ток: 450А + 15А = 465А
• Запас 30%: 465А × 1.3 = 604.5А
• Выбираемый номинал: 600–650А

Проверьте соответствие выбранного выключателя пиковым пусковым токам в спецификации. Для современных авто с системой «старт-стоп» и мощной аудиосистемой к расчетной величине добавьте 15–20%.

Выбор между минусовым или плюсовым подключением

Принципиальное отличие заключается в точке разрыва цепи: минусовой выключатель устанавливается между отрицательной клеммой АКБ и кузовом автомобиля, а плюсовой – между положительной клеммой и бортовой сетью. Оба варианта выполняют основную функцию – обесточивание электросистемы, но обладают разными эксплуатационными особенностями.

Минусовое подключение считается стандартом для большинства современных авто из-за простоты реализации и безопасности. Плюсовой вариант применяется реже, преимущественно в спецтехнике или транспортных средствах с нестандартной компоновкой электрооборудования, где доступ к "массе" затруднён.

Сравнительная характеристика

Критерий	Минусовое подключение	Плюсовое подключение
Безопасность	Меньше риска короткого замыкания при монтаже (корпус авто – общая "масса")	Высокий риск КЗ при случайном контакте ключа/корпуса с кузовом
Защита от коррозии	Снижает электрохимическую коррозию кузова	Не влияет на коррозийные процессы
Совместимость	Универсально для 99% легковых и грузовых авто	Требует изоляции корпуса выключателя от кузова
Риск повреждения ЭБУ	Минимален (первым размыкается цепь "массы")	Возможны скачки напряжения при коммутации

Рекомендации по выбору:

• Используйте минусовое подключение для стандартных авто – оно безопаснее и технологичнее
• Выбирайте плюсовой вариант только при отсутствии доступа к "массе" (например, при нестандартной установке АКБ)
• Убедитесь, что номинал выключателя соответствует пусковому току двигателя

При установке плюсового выключателя критически важно:

1. Надежно изолировать корпус устройства от кузова
2. Использовать двойную изоляцию кабеля на участке до выключателя
3. Устанавливать предохранитель вблизи клеммы АКБ

Важность герметичности корпуса

Герметичность корпуса выключателя массы критична для предотвращения попадания влаги, пыли и химически агрессивных веществ внутрь устройства. Нарушение этого требования ведет к окислению контактов и токоведущих элементов, что провоцирует рост переходного сопротивления и локальный перегрев.

Негерметичный корпус ускоряет коррозию металлических деталей, особенно в условиях повышенной влажности или при эксплуатации транспортного средства зимой (контакт с реагентами). Это напрямую снижает надежность электрического соединения и может вызвать полный отказ выключателя в ответственный момент.

Последствия нарушения герметичности

• Коррозия контактов: Образование оксидной пленки увеличивает сопротивление, вызывая падение напряжения и искрение.
• Перегрев узла: Ухудшение теплоотвода из-за загрязнений ведет к оплавлению изоляции и деформации корпуса.
• Короткое замыкание: Попадание токопроводящей пыли или соленой воды между клеммами провоцирует КЗ.
• Механический заклинивание: Загрязнение подвижных частей выключателя снижает скорость срабатывания.

Фактор риска	Влияние на выключатель	Долгосрочный эффект
Дорожная соль/реагенты	Ускоренная электрохимическая коррозия	Разрушение клеммных зажимов
Атмосферная влага	Окисление контактных групп	Нестабильный контакт, рост сопротивления
Мелкодисперсная пыль	Загрязнение дугогасительных камер	Пробои при разрыве цепи под нагрузкой

При выборе модели обязательна проверка степени защиты по стандарту IP (Ingress Protection). Для моторного отсека минимально допустимый класс – IP65 (полная пыленепроницаемость и защита от водяных струй). Для установки в салоне или багажнике допустим IP54.

Анализ материалов контактной группы

Материалы контактной группы напрямую определяют надежность, долговечность и безопасность работы выключателя массы. Они должны обеспечивать минимальное переходное сопротивление при пропускании высоких пусковых токов (сотни ампер), предотвращать нагрев в местах соединения и гарантировать стабильность параметров в условиях вибрации, перепадов температур и воздействия агрессивных сред.

Ключевыми требованиями к материалам являются высокая электропроводность, устойчивость к эрозии и коррозии (особенно под капотом), механическая прочность для сохранения геометрии контактов при многократных коммутациях, а также стойкость к образованию оксидных пленок, увеличивающих сопротивление. Несоответствие материалов этим условиям приводит к искрению, оплавлению контактов, падению напряжения и полному выходу устройства из строя.

Распространенные материалы и их характеристики

Материал	Электропроводность	Износостойкость	Коррозионная стойкость	Применение/Особенности
Медь (чистая)	Очень высокая	Низкая	Низкая (окисляется)	Бюджетные модели. Требует защитных покрытий или частого обслуживания.
Латунь (Cu-Zn)	Средняя	Средняя	Средняя	Распространенный вариант. Хороший баланс цены и рабочих характеристик.
Бронза (Cu-Sn/Al)	Средняя	Высокая	Высокая	Предпочтительна для ответственных узлов. Устойчива к износу и воздействию среды.
Медь с серебряным напылением (Ag)	Очень высокая	Высокая	Высокая	Премиум-сегмент. Минимальное сопротивление, защита от окисления, максимальный ресурс.

Дополнительные факторы, влияющие на выбор:

• Покрытия: Никелирование, лужение оловом или серебрение повышают коррозионную стойкость и снижают переходное сопротивление базового материала (особенно меди).
• Сила прижима: Конструкция должна обеспечивать высокое усилие сжатия контактных площадок для увеличения площади соприкосновения и снижения локального нагрева.
• Тип контакта: Ножевые контакты менее подвержены залипанию, но требуют точной геометрии. Плоские контакты проще конструктивно, но критичны к силе прижима.

Бренды с лучшим соотношением цена-качество

При выборе выключателя массы ключевой задачей является поиск производителя, который сочетает надежность конструкции и долговечность с разумной стоимостью. Такие бренды используют качественные материалы (медь, латунь для контактов, термостойкий пластик), но оптимизируют производство, избегая излишнего удорожания.

Хорошее соотношение цены и качества проявляется в стабильной работе при экстремальных температурах, защите от коррозии, простоте установки и соответствии заявленным характеристикам тока. При этом отсутствуют переплаты за "имя" или ненужные опции.

Рекомендуемые марки

Бренд	Особенности	Ценовой сегмент
Deco (Польша)	Медные контакты, герметичные корпуса, усиленные пружины. Лидер по отзывам в среднем классе.	Средний
Toptul (Тайвань)	Защита от искрения, износостойкие компоненты. Баланс цены и запаса прочности.	Средний
BatLab (Россия)	Адаптированы к суровому климату. Латунные клеммы, простота монтажа.	Бюджетный-средний
AutoElectric (Китай)	Базовые модели с медными контактами. Хороший вариант для стандартных задач.	Бюджетный

Сравнение габаритов для скрытой установки

Габариты выключателя массы напрямую влияют на возможность его скрытого монтажа в ограниченных пространствах: под сиденьями, в нишах приборной панели или за обшивкой салона. Компактные модели (высотой 30-50 мм, шириной 40-70 мм) позволяют избежать вмешательства в конструкцию кузова и сохраняют эстетику интерьера, тогда как крупногабаритные устройства требуют профессиональной интеграции и дополнительных доработок.

При выборе учитывайте не только длину/ширину корпуса, но и глубину установки (включая клеммные соединения). Модели с боковым расположением клемм экономят пространство по глубине (25-40 мм), тогда как верхнее подключение увеличивает этот параметр до 50-65 мм. Обязательно оставляйте технологический зазор 10-15 мм для вентиляции и обслуживания.

Критерии сравнения размеров

Тип выключателя	Ширина (мм)	Высота (мм)	Глубина с клеммами (мм)
Миниатюрный (до 100А)	40-50	30-40	25-35
Стандартный (100-200А)	55-70	45-60	40-50
Усиленный (250А+)	75-100	60-80	55-65

Ключевые рекомендации:

• Измеряйте посадочное место с учетом траектории подключения кабелей
• Предпочтение – плоским корпусам с угловым креплением
• Избегайте выступов рукоятки: выбирайте утопленные или съемные варианты

Определение места монтажа в автомобиле

Оптимальное расположение выключателя массы обеспечивает безопасность, удобство обслуживания и сохранность устройства. Основные требования включают защиту от влаги, грязи, механических повреждений и перегрева, а также легкий доступ для экстренного отключения.

При выборе точки установки учитывайте близость к аккумуляторной батарее (АКБ), минимальную длину силового кабеля и совместимость с конструкцией авто. Избегайте зон с вибрацией, подвижными элементами или источниками тепла свыше 80°C.

Критерии выбора

• Расстояние до АКБ: не более 1-1.5 метров для снижения потерь тока
• Защищенность: моторный отсек (на перегородке салона), под капотом (на статичных элементах), в багажнике (для заднеприводных авто)
• Эргономика: свободный доступ без демонтажа деталей кузова
• Безопасность: исключение контакта с топливными магистралями, тормозными шлангами, электронными блоками

Тип кузова	Рекомендуемая зона	Особенности
Седан/Хэтчбек	Перегородка моторного щита	Защита от влаги салонным ковром
Внедорожник	Кронштейн лонжерона	Обязателен влагозащищенный корпус
Грузовой транспорт	Верхняя часть аккумуляторного отсека	Требуется усиленное крепление против вибраций

Важно: при установке в салоне используйте выключатели с герметичной кнопкой для предотвращения искрения. Для тюнинговых авто обязательна прокладка кабеля в гофротрубе с фиксацией через каждые 20 см.

Рекомендации по интеграции в моторный отсек

При выборе места для выключателя массы в подкапотном пространстве отдавайте предпочтение легкодоступным, защищённым от механических повреждений и воздействия жидкостей зонам. Исключите участки вблизи подвижных деталей (приводов ГРМ, ремней генератора), высокотемпературных элементов (выпускного коллектора, турбины) или мест скопления грязи/снега. Обязательно предусмотрите возможность быстрого ручного доступа в аварийной ситуации.

Обеспечьте минимальную длину силового кабеля между выключателем и «минусовой» клеммой АКБ, используя медные провода с сечением, соответствующим пусковому току двигателя (обычно 35–70 мм²). Трассируйте кабель без натяжения, избегая острых кромок кузова, зон трения и вибрации. Фиксируйте провод пластиковыми хомутами через каждые 15–20 см, применяя дополнительную термостойкую гофру вблизи источников тепла.

Ключевые требования к монтажу

• Электрическая изоляция: Устанавливайте выключатель на диэлектрические прокладки, исключающие контакт корпуса с массой автомобиля.
• Виброустойчивость: Используйте штатные отверстия кузова или силового каркаса. При необходимости применяйте металлические пластины-проставки для усиления точки крепления.
• Влагозащита: Направляйте клеммные выводы вниз для самоотвода воды. Обработайте соединения токопроводящей смазкой после затяжки.
• Электромагнитная совместимость: Не размещайте устройство ближе 30 см к блокам управления (ЭБУ) или датчикам для предотвращения помех.

Параметр	Рекомендация	Опасность нарушения
Крутящий момент затяжки	8–12 Н·м (указано в инструкции к выключателю)	Оплавление клемм, искрение
Зазор от подвижных частей	Не менее 50 мм	Обрыв проводов, короткое замыкание
Допустимый нагрев корпуса	Макс. +80°C	Деформация контактов, отказ

Перед финальной фиксацией проверьте работу выключателя при запущенном двигателе: отключение должно моментально заглушить мотор без сбоев в работе генератора или электронных систем. Убедитесь, что рычаг/кнопка не соприкасаются с другими компонентами при вибрации, а силовой кабель не передаёт нагрузку на клеммы выключателя.

Монтаж в салоне для быстрого доступа

Установка выключателя массы внутри салона автомобиля обеспечивает мгновенный доступ к устройству в экстренной ситуации (например, при коротком замыкании или возгорании), а также позволяет обесточить бортовую сеть при длительной стоянке без открывания капота. Это требует тщательного выбора места: зона должна быть защищена от случайного включения/выключения, но доступна водителю при необходимости.

Ключевые точки для монтажа включают пространство под рулевой колонкой, боковую панель водительской дверной карты, область центрального тоннеля или нишу приборной панели. Важно избегать мест вблизи подвижных элементов (педали, руль) и источников тепла. Обязательно учитывается длина силового кабеля от АКБ к выключателю – излишняя протяженность увеличивает сопротивление.

Этапы и особенности установки

Подготовка:

• Отсоедините минусовую клему аккумулятора.
• Проложите силовой кабель (сечение ≥ сечения штатного провода АКБ) от минусовой клемы батареи в салон через технологическое отверстие с защитной втулкой.
• Выберите место установки, убедившись в отсутствии жгутов и механизмов за панелью.

Монтаж:

1. Сделайте посадочное отверстие под корпус выключателя в выбранной панели.
2. Зафиксируйте устройство механическим крепежом (скобы, болты), избегая пластиковых клипс.
3. Подключите кабель от АКБ к одному контакту выключателя, а штатный минусовой провод – к другому.
4. Надежно заизолируйте соединения термоусадкой.

Безопасность и тестирование:

Проверка	Действие
Изоляция	Убедитесь, что кабель не перетирается о металл, используйте гофру
Корпус	Заземление корпуса выключателя не допускается
Функционал	Включите зажигание и потребители, проверьте разрыв цепи при выключении

Важно: Для моделей с ЭБУ или сложной электроникой (например, современные дизели) используйте выключатели с реле или временную задержку отключения, чтобы избежать сбоя систем. После установки проверьте работу генератора и отсутствие утечки тока в выключенном состоянии.

Необходимые инструменты для установки

Подготовка правильного набора инструментов напрямую влияет на скорость, безопасность и качество монтажа выключателя массы. Отсутствие необходимых приспособлений может привести к повреждению компонентов или некорректной работе системы.

Рекомендуется заранее проверить исправность инструментов и организовать рабочее пространство. Это минимизирует риски и обеспечит последовательное выполнение всех этапов установки.

Базовый комплект

• Гаечные ключи (рожковые/накидные) или головки с воротком для клеммных соединений
• Отвертки: крестовая и плоская (размеры соответствуют крепежу выключателя)
• Кусачки и стриппер для работы с кабелями
• Кримпер для обжима кабельных наконечников
• Мультиметр для проверки цепи и напряжения

Дополнительные инструменты (в зависимости от авто)

1. Дрель со сверлами по металлу (для монтажа в новых точках кузова)
2. Кольцевая пила (при установке в пластиковые панели салона)
3. Торцевой ключ с удлинителем (для труднодоступных мест установки)
4. Герметик или антикоррозийная защита (при сверлении отверстий)

Инструмент	Назначение	Критичность
Изолирующие перчатки	Защита от короткого замыкания	Обязательно
Диэлектрический коврик	Изоляция от кузова при работе	Рекомендовано
Термоусадка/изолента	Изоляция соединений	Обязательно

Технология подключения на минусовую клемму

Подключение выключателя массы к отрицательной клемме аккумулятора является предпочтительным по соображениям безопасности. При таком расположении исключается риск короткого замыкания при случайном контакте инструментов с кузовом автомобиля во время работ, так как весь токопроводящий корпус изначально не находится под напряжением.

Ключевое требование – обеспечение надежного контакта между выключателем и "массой". Поверхность крепления должна быть тщательно зачищена от следов коррозии, окислов и ЛКП до металлического блеска, а место установки выбирается вблизи аккумуляторной батареи для минимизации длины силового кабеля.

Порядок установки

1. Отсоедините штатный минусовой провод АКБ от клеммы.
2. Зафиксируйте корпус выключателя на подготовленной площадке кузова/рамы саморезами или болтами (предусмотрите антикоррозийную прокладку).
3. Подключите основной силовой кабель:
   • Одним концом – к клемме выключателя
   • Другим концом – к минусовой клемме аккумулятора
4. Соедините отсоединенный штатный провод "массы" со вторым контактом выключателя.
5. Проверьте отсутствие перекручивания/натяжения проводов и герметичность соединений.

Критичные ошибки	Последствия
Установка на окрашенную поверхность	Плохой контакт, нагрев, возгорание
Использование провода меньшего сечения	Падение напряжения, отказ электросистем
Контакт выключателя с влагой/грязью	Коррозия, саморазряд АКБ

После монтажа обязательно проверьте функциональность: при выключенном выключателе должны обесточиться все потребители (кроме энергозависимой памяти ЭБУ/магнитолы), а при включении – обеспечиваться стабильный пуск двигателя без просадки напряжения.

Схема для монтажа на плюсовый провод

Монтаж выключателя массы на плюсовый провод подразумевает разрыв положительной цепи между аккумулятором и электросистемой автомобиля. Такая схема требует использования высококачественных компонентов, способных выдержать значительный ток стартера и нагрузку бортовой сети без потерь напряжения или перегрева.

Ключевым элементом является сам выключатель, устанавливаемый непосредственно на силовой плюсовой кабель, идущий от клеммы "+" аккумулятора к основному распределительному узлу или стартеру. Обязательно учитывается необходимость защиты цепи плавким предохранителем или автоматическим выключателем, расположенным как можно ближе к аккумулятору, до выключателя массы.

Ключевые особенности и требования

Компоненты системы:

• Силовой кабель: Медный многожильный сечением не менее 35 мм² (для легковых авто), соответствующей длине между АКБ и выключателем.
• Выключатель массы: Номинальный ток ≥ пускового тока авто (обычно от 250А до 1000А), степень защиты IP65/IP67, клеммы под болтовое соединение.
• Защита: Мега-предохранитель (ANL, MIDI, MEGA) или автоматический выключатель постоянного тока, номинал на 10-20% выше максимального тока системы.
• Крепеж и изоляция: Термостойкие гофры/кембрики, диэлектрические наконечники кабеля, коррозионностойкие болты и шайбы.

Последовательность монтажа:

1. Отсоединить минусовую клемму АКБ.
2. Установить предохранитель на 10-20 см от "+" клеммы аккумулятора.
3. Проложить новый кабель от предохранителя до места установки выключателя массы.
4. Зафиксировать выключатель массы в доступном месте (салон, подкапотное пространство).
5. Проложить кабель от выключателя к штатной точке подключения "+" кабеля (стартер/распределитель).
6. Обжать все наконечники, подключить клеммы с соблюдением полярности, затянуть с рекомендуемым моментом.
7. Проверить отсутствие КЗ, восстановить подключение "-" клеммы.

Преимущества и недостатки:

Преимущества	Недостатки
Полное обесточивание всей электросистемы	Риск искрообразования при ошибках подключения
Защита от возгорания при КЗ (благодаря предохранителю)	Требует высококачественных компонентов (высокие токи)
Удобное управление питанием	Сложнее монтаж (толстый кабель, надежная изоляция)

Важно: Избегайте прокладки кабеля вблизи подвижных элементов, острых кромок или источников тепла. Обязательно проверьте надежность всех соединений и отсутствие утечек тока после установки. Используйте только специализированные автомобильные компоненты, рассчитанные на вибрацию и перепады температур.

Правильная обработка контактных поверхностей

Чистота контактных поверхностей напрямую влияет на сопротивление соединения и способность выключателя массы пропускать ток без перегрева. Окислы, грязь или следы коррозии создают барьер, увеличивая сопротивление и вызывая падение напряжения, особенно под нагрузкой стартера.

Перед установкой выключателя массы необходимо тщательно подготовить контактные площадки на клемме аккумулятора и кузове/раме автомобиля. Используйте подходящие инструменты и материалы для удаления всех загрязнений и обеспечения максимальной площади соприкосновения металлических поверхностей.

Ключевые этапы обработки

1. Механическая очистка:
   • Клеммы аккумулятора и контактные лепестки на кузове/раме зачистите мелкозернистой наждачной бумагой (P180-P400) или специальной щеткой по металлу
   • Удалите все следы окисления, краски, ржавчины до появления чистого металлического блеска
2. Обезжиривание:

   Протрите подготовленные поверхности безворсовой салфеткой, смоченной в ацетоне, изопропиловом спирте или специализированном контактном очистителе. Удалите всю пыль и остатки абразива.

3. Защита от коррозии:

   Нанесите тонкий слой токопроводящей смазки (медной или графитовой) или специального антиоксидантного состава на контактные площадки после затяжки крепежа.

Ошибка	Последствие	Решение
Зачистка крупным абразивом	Глубокие царапины, уменьшающие площадь контакта	Использовать наждачку P320-P400
Отказ от обезжиривания	Остатки масла/пыли создают изолирующую пленку	Обязательно применять очиститель
Нанесение смазки до затяжки	Выдавливание состава, снижающее контактное давление	Смазывать только собранный узел

Избегайте использования обычного технического вазелина или литола – они ухудшают проводимость. Контролируйте момент затяжки крепежных гаек согласно инструкции к выключателю – недостаточное усилие приводит к ослаблению контакта, чрезмерное – к деформации деталей.

Прокладка и крепление силового кабеля

Правильная прокладка силового кабеля критична для безопасности и надежности всей системы выключателя массы. Кабель должен быть защищен от механических повреждений, перегрева и воздействия агрессивных сред. Несоблюдение требований к монтажу может привести к короткому замыканию, возгоранию или выходу оборудования из строя.

Сечение кабеля выбирается в соответствии с максимальным током нагрузки (обычно 70-120 мм² для легковых авто, 120-200 мм² для грузовиков). Используйте только медные многожильные кабели с качественной изоляцией, рассчитанной на температуру до 105°C. Обязательно оставляйте запас длины для компенсации вибрации.

Требования к монтажу

• Трассировка: Прокладывайте кабель вдали от движущихся частей, острых кромок и источников тепла (выпускной коллектор, турбина). Минимальное расстояние до горячих элементов – 100 мм.
• Защита: На участках с риском перетирания используйте термостойкую гофру или текстильную оплетку. В зонах контакта с металлом применяйте пластиковые или резиновые втулки.
• Крепление: Фиксируйте кабель пластиковыми хомутами или скобами через каждые 200-300 мм. Запрещено использовать металлические крепежи без изоляционных прокладок.

Параметр	Рекомендация
Шаг креплений	200-300 мм на прямых участках, 100-150 мм возле изгибов
Радиус изгиба	Не менее 5 диаметров кабеля
Изоляция соединений	Двойной слой термоусадки с клеевым слоем

Все точки подключения должны быть очищены от окислов и обезжирены. Гайки клемм затягиваются динамометрическим ключом (например, 15-25 Н·м для М8). После монтажа проверьте отсутствие натяжения кабеля при повороте руля и работе подвески. Обязательно заизолируйте плюсовую клемму АКБ во избежание КЗ.

Установка предохранителя в цепи питания

Предохранитель в цепи питания выполняет критически важную функцию защиты электросистемы автомобиля от перегрузок и коротких замыканий. Он устанавливается как можно ближе к положительной клемме аккумуляторной батареи, до выключателя массы, чтобы гарантировать отсечение тока при возникновении аварийных ситуаций на всём участке цепи.

При выборе предохранителя необходимо учитывать максимальный ток, потребляемый электрооборудованием автомобиля. Номинал предохранителя должен превышать расчетный пиковый ток системы минимум на 20-30%, но не превышать предельную нагрузочную способность проводки. Использование предохранителя с некорректным номиналом может привести к ложным срабатываниям или выходу оборудования из строя.

Порядок установки

1. Определение места монтажа: на расстоянии 15-30 см от плюсовой клеммы АКБ, защищенное от влаги и вибраций.
2. Подготовка проводов:
   • Красный кабель сечением не менее 16 мм² (для токов до 150А)
   • Черный кабель для подключения к массе кузова
3. Монтаж держателя предохранителя:
   • Фиксация клеммы на плюсовом выводе АКБ
   • Подключение держателя через болтовое соединение
   • Изоляция соединений термоусадкой
4. Установка предохранителя:
   • Вставка предохранителя в держатель ТОЛЬКО после полного монтажа цепи
   • Проверка надежности контактов

Тип предохранителя	Максимальный ток (А)	Особенности применения
ANL	до 300	Для силовых установок с высокими пусковыми токами
MIDI	80-150	Компактный корпус, устойчивость к вибрациям
MEGA	до 500	Для спецтехники и систем с экстремальными нагрузками

Важно: Запрещается использовать "жучки" вместо штатного предохранителя. Все соединения должны быть выполнены медными кабелями с защитой от коррозии. После установки обязательна проверка цепи мультиметром на отсутствие КЗ перед подачей напряжения.

Дополнительная защита: Для ответвлений цепи рекомендуется устанавливать отдельные предохранители ближе к потребителям. Регулярно проверяйте контакты на предмет окисления и надежность крепления держателя – плохой контакт вызывает нагрев и оплавление элементов.

Особенности монтажа дистанционных моделей

Монтаж кнопки управления осуществляется в салоне автомобиля на удобное для водителя место (часто – панель приборов или центральная консоль). Важно обеспечить защиту кнопки от случайного нажатия и попадания влаги. Силовой блок монтируется непосредственно на массовый провод АКБ в подкапотном пространстве, максимально близко к аккумулятору, обеспечивая надежный контакт с кузовом автомобиля через короткое соединение.

Прокладка управляющего кабеля между кнопкой и силовым блоком требует особого внимания. Кабель должен проходить через технологические отверстия в кузове с обязательной защитой пластиковыми гофрами в зонах риска перетирания (около подвижных элементов, острых кромок). Трассу выбирают вдали от источников тепла и вращающихся деталей двигателя.

Ключевые этапы подключения

1. Подключение силовых клемм: Силовой провод от АКБ (обязательно через предохранитель) подсоединяется к входной клемме блока. Выходная клемма подключается к штатной массе авто. Сечение проводов должно соответствовать току нагрузки.
2. Коммутация управляющих проводов: Управляющий кабель от кнопки подключается к соответствующим разъемам силового блока и самой кнопки. Строго соблюдается полярность согласно инструкции производителя.
3. Защита цепи управления: В разрыв управляющего кабеля обязательно устанавливается плавкий предохранитель номиналом, указанным в документации устройства (обычно 3-5А).

Требования к компонентам

Компонент	Критерии выбора
Управляющий кабель	Многожильный, сечение не менее 0.75 мм², термостойкая изоляция
Предохранители	Номинал согласно инструкции, влагозащищенный корпус
Крепеж	Анкерные клипсы, хомуты с защитной оболочкой

После монтажа необходимо проверить отсутствие короткого замыкания в цепи мультиметром. Финишный этап – функциональное тестирование: включение/выключение массы кнопкой при заглушенном двигателе и контроль отсутствия падения напряжения под нагрузкой.

Защита кнопки управления от случайного нажатия

Случайная активация выключателя массы во время движения транспортного средства приводит к критическим последствиям: мгновенной потере питания бортовой электроники, отказу усилителя руля, блокировке тормозной системы и остановке двигателя. В экстремальных ситуациях это провоцирует ДТП, особенно на высокой скорости или при маневрировании.

Производители применяют многоуровневую защиту кнопок управления, сочетая механические решения с эргономичными особенностями монтажа. Обязательными требованиями являются тактильная различимость элемента, необходимость осознанного усилия для активации и визуальная идентификация без риска спутать с другими органами управления.

Ключевые методы защиты

• Утопленная конструкция: кнопка размещается в углублении панели, требующем целенаправленного нажатия пальцем
• Защитные крышки: откидные пластиковые или металлические щитки с фиксатором, блокирующие доступ
• Двухэтапная активация: необходимость предварительного нажатия блокирующей клавиши или поворотного переключателя
• Тактильные барьеры: резиновые кольца или ребристые накладки вокруг кнопки

Тип защиты	Принцип действия	Эффективность
Магнитная блокировка	Требует поднесения ключа-магнита перед нажатием	Высокая (исключает случайность)
Поворотный колпак	Защитная крышка с резьбой, закрывающая кнопку	Средняя (требует времени)
Пружинная шторка	Автоматически закрывающийся лючок после использования	Средняя (бытовое применение)

При установке выключателя массы обязательно размещайте кнопку управления в зоне, исключающей контакт с коленями водителя или пассажиров, сумками или животными. Оптимальные зоны монтажа – под рулевой колонкой, за рычагом КПП или в нише приборной панели с боковым доступом. Для коммерческого транспорта рекомендовано дублирование защиты звуковой сигнализацией, предупреждающей о срабатывании.

Пробный запуск системы после установки

Перед первым включением убедитесь в правильности монтажа: клеммы плотно затянуты, изоляция проводки не повреждена, корпус выключателя не контактирует с металлическими элементами кузова. Проверьте отсутствие искрообразования при подключении клемм аккумулятора и отсутствие короткого замыкания в цепи.

После визуального контроля выполните последовательный запуск: поверните ключ зажигания в положение "ACC" (включите зажигание без запуска двигателя), проверьте работу фар, аудиосистемы и бортового компьютера. Убедитесь в отсутствии предупреждающих индикаторов на приборной панели, сигнализирующих о сбоях питания.

Контрольные операции после запуска

1. Запустите двигатель и прослушайте работу стартера – вращение должно быть равномерным без провалов
2. Измерьте напряжение на клеммах АКБ при работающем двигателе:

   Норма	13.5–14.7 В
   Отклонение	Проверьте генератор и цепь заряда

3. Проверьте фиксацию выключателя массы – рычаг должен плотно прилегать к корпусу без люфта

При возникновении проблем немедленно отключите выключатель массы и выполните диагностику цепи. Особое внимание уделите возможному нагреву контактов выключателя при нагрузке – это указывает на недостаточное сечение кабеля или слабый зажим.

Проверка отсутствия паразитных утечек тока

Перед установкой выключателя массы или при подозрении на разряд АКБ в режиме простоя выполните проверку на наличие паразитных утечек тока. Для этого потребуется мультиметр в режиме измерения тока (амперметра) с диапазоном до 10А, а также соблюдение строгой последовательности действий для исключения повреждения оборудования.

Отключите зажигание, убедитесь, что все потребители (освещение салона, магнитола, подогрев) выключены. Закрой двери, капот и багажник, активировав штатные механизмы замков (при необходимости используйте ручные фиксаторы). Дождитесь 10-20 минут для перехода электронных модулей автомобиля в «спящий» режим.

Порядок измерения утечки

1. Снимите минусовую клемму с аккумулятора
2. Подключите красный щуп мультиметра к снятому проводу массы
3. Подключите черный щуп к отрицательной клемме АКБ
4. Считайте значение тока на дисплее прибора

Нормальная утечка для современных автомобилей: 15-80 мА (миллиампер). Превышение 100 мА требует поиска причины. Для поиска цепи с утечкой:

• Последовательно извлекайте предохранители в монтажном блоке
• Фиксируйте показания мультиметра при извлечении каждого предохранителя
• Резкое снижение тока укажет на проблемную цепь

Тип автомобиля	Допустимая утечка
Старые модели (без ЭБУ)	5-30 мА
Стандартные легковые (с сигнализацией)	30-50 мА
Премиум-класс (с мультимедиа, CAN-шиной)	50-80 мА

Важно! Никогда не запускайте двигатель при подключенном в разрыв цепи мультиметре – это выведет прибор из строя. Для дальнейшей диагностики цепи используйте режим измерения сопротивления или специализированный тестер КЗ.

Регулярная профилактика контактных групп

Периодическое обслуживание контактных групп выключателя массы критически важно для предотвращения окисления, коррозии и снижения переходного сопротивления. Пренебрежение этим этапом ведет к нарушению проводимости тока, локальному перегреву и возможному возгоранию в месте соединения.

Профилактику проводят при отключенной клемме АКБ и обесточенной бортовой сети. Минимальная периодичность – каждые 6 месяцев или перед сезонной эксплуатацией (зима/лето), в условиях высокой влажности или запыленности – чаще.

Этапы обслуживания

1. Демонтаж: Отсоединить клеммы АКБ, снять выключатель массы с посадочного места.
2. Очистка контактов:
   • Механическая обработка: зачистить токоведущие поверхности мелкозернистой наждачной бумагой (№400-600) или стекловолоконной щеткой.
   • Химическая обработка: удалить остатки загрязнений очистителем электронных контактов.
3. Проверка на износ: Осмотреть контактные площадки на предмет глубокого выгорания, эрозии металла или деформации. При сильном повреждении – заменить выключатель.
4. Нанесение защитного состава: Тонким слоем обработать контакты токопроводящей смазкой (например, Molykote HSC Plus, Liqui Moly Batterie-Pol-Fett). Избегать обычного технического вазелина!
5. Контроль затяжки: После установки обеспечить рекомендуемый момент затяжки болтов/гаек (указан в инструкции к выключателю).

Критерии оценки состояния контактов

Состояние	Внешние признаки	Действия
Норма	Ровная поверхность, цвет от светло-серого до серебристого	Очистка + смазка
Умеренный износ	Темные пятна, шероховатость, локальные потемнения	Тщательная зачистка + смазка, усилить контроль
Критический износ	Глубокие кратеры, оплавление кромок, зеленоватая коррозия	Немедленная замена выключателя

После профилактики обязательна проверка падения напряжения на контактах под нагрузкой (мультиметром). Показатель не должен превышать 0.2 В при токе ≥ 100 А. Превышение свидетельствует о некачественном контакте.

Чистка и смазка токоведущих элементов

Чистота контактных поверхностей выключателя массы напрямую влияет на качество электрического соединения. Окислы, грязь и коррозия увеличивают переходное сопротивление, вызывая падение напряжения, перегрев и возможное оплавление деталей. Регулярная обработка токоведущих элементов предотвращает эти проблемы, обеспечивая стабильную работу системы электрооборудования.

Перед началом работ обязательно отсоедините аккумулятор и убедитесь в отсутствии контакта клемм с массой автомобиля. Используйте средства индивидуальной защиты: резиновые перчатки и очки. Все операции выполняются только на холодном выключателе во избежание термических повреждений.

Технология обслуживания контактов

Материалы и инструменты:

• Мелкозернистая наждачная бумага (P400-600) или стекловолоконная щётка
• Обезжириватель: изопропиловый спирт или спецсоставы для электроники
• Антикоррозийная смазка на силиконовой или медной основе
• Чистые безворсовые салфетки
• Отвёртки и ключи для демонтажа корпуса (при необходимости)

Последовательность операций:

1. Снимите защитный кожух выключателя, обеспечив доступ к контактным группам.
2. Механически очистите поверхности контактов от окислов: используйте продольные движения наждачной бумагой или щёткой без чрезмерного давления.
3. Обработайте контакты обезжиривателем с помощью салфетки, удаляя металлическую пыль и остатки загрязнений.
4. Нанесите тонкий слой токопроводящей смазки на все металлические части, участвующие в передаче тока.
5. Соберите узел, убедившись в плотном прилегании контактов после установки.

Тип смазки	Ключевые свойства	Примеры составов
Медные	Высокая электропроводность, термостойкость до +1100°C	Liqui Moly Kupfer-Paste, Permatex Copper Anti-Seize
Силиконовые	Защита от влаги, широкий температурный диапазон	Loctite 8012, Molykote 111
Специализированные электротехнические	Снижение переходного сопротивления, нейтральность к пластикам	Sanchem No-Ox-ID A-Special, Kontakt Chemie KONTAKTLAD

Избегайте графитовых смазок и составов на основе лития – они могут ухудшить электропроводность. Проводите обработку контактов не реже одного раза в год или при первых признаках окисления (белесый налёт, затруднённый запуск двигателя). После смазки проверьте отсутствие паразитных утечек тока мультиметром.

Диагностика падения напряжения на контактах выключателя массы

Падение напряжения на контактах выключателя массы напрямую влияет на эффективность работы электросистемы автомобиля. Чрезмерное сопротивление в точке подключения приводит к снижению напряжения, поступающего от аккумулятора к стартеру и другим потребителям, особенно заметному при пуске двигателя или под высоких нагрузках.

Регулярная проверка этого параметра позволяет выявить коррозию, ослабление креплений или износ контактных групп до возникновения критических отказов. Игнорирование диагностики ведет к затрудненному запуску, недозаряду АКБ и риску перегрева соединений.

Порядок замера и анализ результатов

Измерения проводятся мультиметром в режиме вольтметра при включенной нагрузке (например, при работающем стартере). Подключите красный щуп к положительной клемме АКБ, черный щуп к выходному контакту выключателя массы со стороны электросистемы авто. Важно обеспечить надежный контакт щупов с металлом.

1. Отключите систему зажигания (для предотвращения запуска ДВС)
2. Включите мультиметр в диапазоне 0-2В постоянного тока
3. Зафиксируйте щупы на указанных точках
4. Проведите пуск двигателя помощником (3-5 секунд)
5. Зафиксируйте максимальное значение напряжения на экране прибора

Нормативные показатели:

Допустимое падение напряжения	Менее 0.2 В
Критическое падение напряжения	Более 0.5 В

При превышении допустимого значения выполните следующие действия:

• Очистите контактные поверхности от окислов и грязи
• Проверьте затяжку крепежных болтов (момент указан производителем)
• Оцените физическое состояние контактных пластин на предмет оплавления или деформации
• Замените выключатель при наличии механических повреждений или стойких окислов

Реагирование на механические заедания

Механическое заедание выключателя массы – критическая неисправность, препятствующая размыканию цепи. Основные причины включают коррозию контактов, деформацию корпуса от ударов или вибрации, попадание грязи/песка во внутренний механизм, а также износ пружины или фиксатора. Игнорирование проблемы создаёт риск невозможности аварийного обесточивания бортовой сети.

При обнаружении заедания категорически запрещается применять грубую физическую силу (удары молотком, рычаги). Это провоцирует полное разрушение корпуса или клемм. Временно обеспечьте разрыв цепи, отсоединив минусовую клемму АКБ стандартным ключом. Последовательность действий:

1. Обесточьте бортовую сеть, отсоединив штатную клемму АКБ ключом на 10 мм.
2. Обработайте заклинивший механизм проникающей смазкой (WD-40, LIQUI MOLY), аккуратно покачивая рычаг.
3. Проверните ось выключателя плоскогубцами с защитными накладками на губках.
4. При неудаче – демонтируйте узел для чистки контактов или замены.

После устранения заедания обязательно выполните:

• Контрольную сборку/разборку контактов 5-7 раз для проверки хода.
• Нанесение токопроводящей смазки (например, Molykote HSC Plus) на подвижные части.
• Тестовое измерение напряжения на клеммах при включённом/выключенном состоянии.

Симптом	Экстренная мера	Должное решение
Рычаг не поворачивается	Отсоединение АКБ напрямую	Чистка механизма, замена пружины
Заклинивание в положении "ON"	Изоляция плюсовой клеммы АКБ	Замена выключателя
Подвижность с усилием	Обработка смазкой без демонтажа	Профилактическая разборка и смазка

Профилактика заеданий требует регулярной очистки корпуса от грязи, обработки контактной группы антикоррозийными составами и проверки свободного хода рычага каждые 15 000 км пробега. Установка защитного кожуха минимизирует попадание абразивных частиц.

Признаки критичного износа выключателя

Затрудненное переключение режимов – основной симптом износа. Ручка выключателя движется туго, заедает или не фиксируется в крайних положениях. Механическое сопротивление свидетельствует о деформации внутренних контактов, износе пружины или загрязнении узла.

Видимые повреждения корпуса указывают на необратимые изменения. Трещины, сколы или оплавления пластика нарушают изоляцию. Окисление клемм и контактных групп проявляется белым/зеленым налетом, что увеличивает переходное сопротивление.

Критические признаки для немедленной замены

• Термическое воздействие: Нагрев корпуса при нагрузке, появление запаха горелой пластмассы или оплавленных участков.
• Нестабильный контакт: Самопроизвольное отключение питания, мерцание света фар или приборной панели при вибрации.
• Искрообразование: Видимые искры внутри корпуса при переключении, сопровождающиеся щелчками или треском.
• Электроотказы: Пропадание напряжения на клеммах после включения, несмотря на исправный аккумулятор и провода.
• Коррозия узла: Распространение окислов на внутренние компоненты, видимое при разборке устройства.

Техника безопасности при эксплуатации

При работе с выключателем массы строго соблюдайте полярность подключения: силовой кабель к клемме «–» АКБ, корпус устройства – к «массе» автомобиля. Используйте только комплектные крепежные элементы и кабели соответствующего сечения, указанного в инструкции к выключателю. Проверяйте надежность контактов и отсутствие окислов на клеммах перед каждым включением/отключением.

Запрещено размыкать массу при работающем двигателе или включенных потребителях энергии (фары, магнитола). Это вызывает скачки напряжения, способные повредить электронные блоки управления (ЭБУ), генератор или регулятор напряжения. Всегда глушите мотор и выключайте зажигание перед манипуляциями с устройством.

Ключевые правила и запреты

• Исключение короткого замыкания: Снимайте металлические украшения (кольца, браслеты). Инструмент должен иметь изолированные рукоятки. Случайное касание клемм АКБ металлическим предметом вызывает дуговой разряд и ожоги.
• Защита от искрообразования: Не производите операции вблизи открытого огня, легковоспламеняющихся жидкостей или газов. Искра при подключении/отключении может спровоцировать взрыв паров электролита или горючих веществ.
• Контроль состояния компонентов: Регулярно осматривайте кабель массы на предмет трещин изоляции, коррозии наконечников и клемм выключателя. Поврежденные элементы немедленно заменяйте.

Важно: В автомобилях с системами Start-Stop, иммобилайзерами или сложной электроникой (ЭБУ двигателя, ABS, SRS) отключение массы может вызвать сброс настроек, блокировку систем или ошибки. Обязательно сверяйтесь с руководством по эксплуатации ТС перед установкой/использованием выключателя.

Опасность обрыва массы во время движения

Обрыв цепи массы (минусового провода) аккумуляторной батареи во время движения автомобиля представляет собой крайне опасную ситуацию. В этот момент вся электросистема автомобиля мгновенно лишается надежного и стабильного опорного потенциала ("нуля"), необходимого для корректной работы всех потребителей и датчиков.

Аккумулятор выступает не только источником энергии, но и критически важным стабилизатором напряжения в бортовой сети. Его внезапное отключение из цепи при работающем двигателе приводит к хаотичным скачкам напряжения, генерируемым автомобильным генератором, который теряет свою нагрузку и контроль.

Основные угрозы и последствия

Непосредственные и наиболее опасные последствия обрыва массы на ходу:

• Мгновенная остановка двигателя: Система зажигания (бензин) или управление топливными форсунками (дизель/бензин) требуют стабильного напряжения. Хаотичные скачки или полное исчезновение напряжения приводят к немедленному глушению мотора.
• Потеря усилителя рулевого управления (ЭУР): Электрический усилитель руля моментально отключается. Руль становится очень тугим, что требует значительных физических усилий для маневрирования, особенно на малой скорости, резко увеличивая риск потери контроля.
• Отказ усилителя тормозов (вакуумный насос на электромоторах): На многих современных автомобилях вакуум для усилителя тормозов создается электрическим насосом. Его отключение приводит к резкому увеличению усилия на педали тормоза, затрудняя эффективное торможение.
• Отказ критически важных систем: Могут мгновенно отключиться ABS, ESP, система курсовой устойчивости, подушки безопасности (SRS) и другие системы активной безопасности, лишая водителя помощи в критической ситуации.

Дополнительные риски и повреждения:

1. Повреждение электронных блоков управления (ЭБУ): Генератор, внезапно лишенный нагрузки (аккумулятора), способен генерировать кратковременные, но очень высокие скачки напряжения (до сотен вольт). Это губительно для чувствительной электроники: ЭБУ двигателя, АКПП, приборной панели, мультимедийной системы и т.д. Ремонт или замена этих блоков крайне дорогостояща.
2. Повреждение генератора: Резкие скачки напряжения и тока могут вывести из строя диодный мост или регулятор напряжения самого генератора.
3. Сбои в работе приборов и освещения: Приборная панель может погаснуть или показывать неверные данные, фары и габариты могут мигать или гаснуть, что опасно в темное время суток.
4. Потерь контроля над климат-контролем, стеклоподъемниками, центральным замком: Работа этих систем будет нарушена или полностью прекращена.

Система автомобиля	Последствия обрыва массы на ходу
Двигатель	Немедленная остановка
Рулевое управление (ЭУР)	Резкое увеличение усилия на руле, потеря усилителя
Тормозная система (эл. вакуумный насос)	Увеличение усилия на педали тормоза, снижение эффективности торможения
ABS, ESP, SRS	Отказ систем активной безопасности
Электронные блоки (ЭБУ)	Высокий риск выхода из строя из-за скачков напряжения
Генератор	Риск повреждения диодного моста/регулятора
Освещение и приборы	Сбои, мигание, отключение

Совместимость с современной автоэлектроникой

Установка выключателя массы на современный автомобиль, насыщенный сложной электроникой (ЭБУ двигателя, ABS, ESP, мультимедийные системы, климат-контроль, системы помощи водителю), сопряжена с существенными рисками. Основная проблема заключается в том, что при разрыве цепи массы происходит полное обесточивание всех электронных блоков управления.

Это приводит к сбросу их энергозависимой памяти (RAM). В результате могут быть утеряны важные адаптационные параметры двигателя и трансмиссии, накопленные в процессе эксплуатации, сбиты настройки климатической установки, стерта память радиостанций и навигации, а также деактивированы сохраненные пользовательские профили.

Ключевые проблемы и риски

При использовании ВМ на современных авто критически важно учитывать следующие аспекты:

• Потеря адаптаций ЭБУ: Блок управления двигателем и коробкой передач хранит адаптивные значения (например, параметры холостого хода, коррекции топливоподачи, характеристики износа сцепления в роботизированных КПП). Их сброс может привести к неустойчивой работе, повышенному расходу топлива или дерганьям при переключениях до завершения нового цикла адаптации, который может занять сотни километров пробега.
• Иммобилайзер: Отключение питания часто воспринимается иммобилайзером как попытка угона. При последующем включении массы система может заблокировать запуск двигателя, потребовав процедуру повторного "обучения" ключей с использованием сервисного оборудования (диагностического сканера и пин-кода). Без этого автомобиль не заведется.
• Ошибки и "Check Engine": Внезапное пропадание питания может быть зафиксировано контроллерами как критическая ошибка. После включения массы на приборной панели могут гореть многочисленные индикаторы неисправностей (ABS, ESP, Airbag, Check Engine и др.), требующие сброса сканером.
• Настройки комфорта: Сбрасываются индивидуальные настройки электрорегулировок сидений, зеркал, руля (если память энергозависимая), параметры климат-контроля, предустановки аудиосистемы, парковочные ассистенты могут требовать повторной калибровки.
• CAN-шина: Резкое обесточивание во время обмена данными по шине CAN может привести к сбоям в коммуникации между модулями, что также вызовет ошибки и нестабильную работу систем.

Сравнение последствий отключения массы:

Система/Параметр	Риск/Последствие отключения ВМ	Необходимые действия после включения
ЭБУ Двигателя/КПП	Потеря адаптаций, ошибки, нестабильная работа	Адаптационный цикл, сброс ошибок сканером
Иммобилайзер	Блокировка запуска двигателя	Обучение ключей сканером + пин-код
Мультимедиа/Навигация	Сброс настроек, потеря паролей, точки HOME	Ручное восстановление настроек, активация
Климат-контроль	Сброс автоматических режимов, калибровок	Ручная настройка, возможна калибровка
Подушки безопасности (SRS)	Фиксация ошибок (потеря питания)	Обязательный сброс ошибок сканером!

Перед установкой ВМ на современный автомобиль необходимо тщательно взвесить потенциальные проблемы и неудобства против ожидаемой пользы. Во многих случаях риски перевешивают преимущества. Если установка оправдана (например, для специализированного авто или длительного хранения), выбирайте модели с встроенной защитой памяти (буферной батарейкой или конденсатором), способной поддерживать питание электронных блоков несколько минут после отключения основной массы, что минимизирует риски сброса адаптаций и настроек. Всегда отключайте массу только при полностью заглушенном двигателе и вынутом ключе из замка зажигания.

Установка выключателя массы на транспортные средства с дизельными двигателями сопряжена с особыми техническими нюансами. Высокие пусковые токи, необходимые для холодного запуска, и чувствительная электроника управления требуют тщательного подхода к выбору и монтажу устройства. Несоответствие номиналов или ошибки подключения могут привести к отказам системы запуска или повреждению электронных блоков.

Специфика работы предпусковых подогревателей (свечей накаливания) создает дополнительную нагрузку на контакты выключателя. Короткие периоды пикового энергопотребления при прогреве цилиндров вызывают искрообразование и эрозию контактных групп, особенно в бюджетных моделях. Это требует использования компонентов с запасом по току и регулярной диагностики соединений.

Проблемы и решения для дизельных моторов

Ключевые сложности и методы их устранения

Недостаточная токовая нагрузочная способность:

• Проблема: Пусковые токи дизелей достигают 800-1200А, что вызывает оплавление контактов слабых выключателей
• Решение: Подбор устройств с номиналом не менее 1000А, использование моделей с серебряным напылением контактов

Сброс адаптаций ЭБУ:

1. Симптомы: После отключения массы наблюдаются плавающие обороты, повышенный расход топлива
2. Механизм: Потеря энергозависимой памяти блока управления двигателем
3. Решение: Параллельное подключение резервного источника питания через диодную развязку

Коррозия контактных групп:

• Факторы риска: Вибрация, перепады температур, окисление клемм
• Профилактика: Обработка контактов токопроводящей смазкой, установка герметичных моделей

Проблема	Причина	Экстренное решение
Отказ запуска в мороз	Просадка напряжения на свечах накала	Короткое замыкание контактов выключателя на 10-15 секунд
Самопроизвольное отключение	Вибрационное ослабление крепления	Установка пружинной шайбы (гровера)

Важно: Для машин с системой Start/Stop обязательна установка выключателей с маркировкой "Start-Stop compatible", выдерживающих частые циклы коммутации. При наличии дополнительного оборудования (гидроусилитель руля, Webasto) требуется раздельное подключение цепей через релейные модули.

Особенности работы с АКБ разных типов

При использовании выключателя массы критично учитывать тип аккумуляторной батареи, так как технологии отличаются требованиями к напряжению отсечки и чувствительностью к глубокому разряду. Неправильное отключение может спровоцировать необратимую потерю ёмкости или выход АКБ из строя.

Для свинцово-кислотных (WET, AGM, GEL) и литиевых (LiFePO₄, NMC) батарей существуют принципиальные различия в реакции на отключение питания. Свинцовые АКБ более устойчивы к случайному разряду "в ноль", тогда как литиевые требуют строгого контроля напряжения.

Ключевые отличия при коммутации

• Свинцово-кислотные (AGM/GEL): Допускают отключение при напряжении 11.8-12В. Кратковременный глубокий разряд (до 10.5В) частично восстанавливается после зарядки.
• Литиевые (LiFePO₄): Требуют отсечки при 12.8-13В. Падение напряжения ниже 12В вызывает необратимую деградацию ячеек.

Тип АКБ	Критичное напряжение отключения	Риски при нарушении
Свинцовые (WET)	11.8 В	Сульфатация пластин
AGM/GEL	12.0 В	Расслоение электролита
LiFePO₄	12.8 В	Распад литиевых соединений

1. Для AGM/GEL: Используйте реле с ручным управлением – автоматические системы могут преждевременно отключать питание из-за ложных срабатываний.
2. Для LiFePO₄: Обязательна интеграция с BMS. Выключатель должен получать данные от системы мониторинга для блокировки отключения при активной нагрузке.
3. Гибридные системы: При наличии второй АКБ (например, стартерная AGM + сервисная LiFePO₄) устанавливайте отдельные выключатели на каждую линию.

При монтаже избегайте коммутации "массы" на литиевых батареях без предварительного отключения нагрузки через BMS – это может повредить контроллер. Для AGM актуальна противоположная проблема: длительное хранение без отключения массы ускоряет саморазряд.

Ошибки подключения и их последствия

Неправильное подключение клемм – наиболее распространённая ошибка. Перепутанная полярность (подключение плюсового провода к минусовой клемме выключателя или наоборот) вызывает мгновенное короткое замыкание при попытке включения. Это приводит к оплавлению контактов, возгоранию проводки и необратимому повреждению электронных блоков автомобиля. Даже кратковременное касание клемм инструментом при ошибочном подключении может вызвать катастрофические последствия.

Недостаточное затягивание контактных болтов провоцирует постоянный перегрев соединения из-за повышенного переходного сопротивления. Это вызывает постепенное обугливание изоляции, разрушение клемм АКБ и термическую деформацию корпуса выключателя. Другая критическая ошибка – установка выключателя в плюсовую цепь вместо штатного места в минусовом проводнике. Такое расположение не обеспечивает полного разрыва цепи, оставляя множество потребителей под напряжением через "массу" кузова, что сводит на нет защитную функцию устройства.

Типичные неисправности и их причины

Ошибка	Негативные последствия	Вероятная причина
Контакт корпуса с кузовом	Самопроизвольное срабатывание защиты, разряд АКБ	Неправильный монтаж скобы крепления
Использование штатных проводов	Пожар, оплавление проводки	Несоответствие сечения кабеля току нагрузки
Коррозия контактов	Прерывистый запуск двигателя, потеря напряжения	Отсутствие защиты от влаги и окисления

1. Нарушение изоляции:
   • Замыкание на кузов при касании оголённых проводов
   • Выход из строя генератора и ЭБУ
2. Несоответствие номинала:
   • Оплавление контактов при превышении тока
   • Отказ выключателя в мороз из-за слабого пускового тока
3. Виброрасшатывание:
   • Самопроизвольное отключение массы на ходу
   • Отказ тормозной системы и усилителя руля

Важно: Все работы выполняются при полностью отключённой АКБ. После монтажа обязательна проверка мультиметром на отсутствие КЗ и контроль надёжности креплений перед эксплуатацией.

Правомерность установки выключателя массы по ПДД

Установка выключателя массы аккумуляторной батареи на транспортные средства не запрещена действующими Правилами дорожного движения РФ при условии соблюдения ключевых требований. Основное ограничение касается недопустимости внесения изменений в конструкцию, влияющих на безопасность, без согласования с ГИБДД.

Выключатель должен монтироваться таким образом, чтобы гарантировать мгновенное восстановление работоспособности всех систем, критичных для безопасности движения, после его включения. К ним относятся в обязательном порядке:

• Тормозная система (электропривод/усилитель)
• Рулевое управление (ЭУР)
• Аварийная сигнализация
• Световые приборы (габариты, стоп-сигналы)

Обязательные условия правомерного использования

1. Сохранение функциональности систем безопасности: Отключение массы не должно препятствовать срабатыванию подушек безопасности, блокировке руля или работе иммобилайзера при постановке на охрану.
2. Доступность и надежность: Ключ/рычаг выключателя обязан находиться в легкодоступном месте водителя (обычно в салоне) и иметь защиту от случайного отключения.
3. Оформление изменений: Если установка выключателя трактуется как изменение конструкции (например, при переносе АКБ в багажник), требуется:
   • Предварительная экспертиза в аккредитованной лаборатории
   • Внесение отметки в ПТС после осмотра ГИБДД

Ситуация	Правомерность	Примечание
Установка без изменения штатной проводки	Разрешена	При условии сохранения работоспособности систем безопасности
Отключение массы во время движения	Запрещено	Приводит к потере управления и аварии
Использование как противоугонного средства	Разрешено	Только при парковке

Важно: Любая модификация, приводящая к некорректной работе штатных систем (например, сброс настроек ЭБУ при каждом отключении), может быть расценена инспектором как нарушение ПДД (ст. 12.5 КоАП - управление ТС с неисправностями). Перед установкой обязательно сверьтесь с руководством по эксплуатации конкретной модели автомобиля.

Влияние на гарантию нового автомобиля

Установка выключателя массы сторонними организациями или владельцем часто рассматривается автопроизводителями как несанкционированное вмешательство в электропроводку. Это может стать основанием для отказа в гарантийном обслуживании компонентов, связанных с электросистемой автомобиля.

Диагностика неисправностей после установки ВМ усложняется: сервисные центры вправе утверждать, что проблемы с ЭБУ, датчиками или аккумулятором вызваны некорректным монтажом устройства. Даже при косвенной связи с неполадкой производитель может оспорить гарантийные обязательства.

Критические аспекты для сохранения гарантии

• Официальное согласование: Предварительное одобрение установки у авторизованного дилера с фиксацией в документах
• Сертифицированные комплектующие: Использование выключателей, рекомендованных производителем ТС
• Профессиональный монтаж: Выполнение работ в сертифицированном сервисе с внесением отметки в сервисную книжку

Тип вмешательства	Риск для гарантии	Рекомендуемое действие
Самостоятельная установка	Высокий (аннулирование гарантии на электросистему)	Отказ от монтажа или согласование с дилером
Установка в неавторизованном сервисе	Средний (дискуссионный при доказательстве некорректности работ)	Требовать акт выполненных работ с печатью СТО
Монтаж дилерским центром	Минимальный (при использовании оригинальных комплектующих)	Включение операции в сервисную историю автомобиля

При возникновении споров потребуется экспертиза для установления причинно-следственной связи между поломкой и установкой ВМ. Гарантийные обязательства сохраняются только при документально подтверждённом соблюдении технических регламентов производителя.

Ситуации обязательного применения выключателя массы

Длительное хранение транспортных средств требует обязательной установки выключателя массы для предотвращения саморазряда АКБ через бортовые системы. Это критично для сезонной техники (лодки, снегоходы), коллекционных автомобилей и резервного транспорта, не эксплуатируемого месяцами.

Специализированная техника (строительная, сельскохозяйственная, коммунальная) оснащается выключателем в силу повышенного риска утечки тока через сложное дополнительное оборудование. Отключение массы исключает разряд батареи при длительных простоях между работами.

Ключевые случаи обязательного монтажа

• Транспорт со стационарным допоборудованием: фургоны с холодильными установками, машины скорой помощи, кемперы с инверторами, где энергопотребление в режиме ожидания превышает норму.
• Эксплуатация в экстремальных условиях: внедорожники и экспедиционные автомобили с лебедками, мощными прожекторами, спутниковой связью для аварийного обесточивания.
• Требования безопасности при обслуживании: обязательное использование при сварочных работах на кузове, замене генератора или стартера для исключения КЗ и повреждения ЭБУ.

Сфера применения	Риск без выключателя
Автоспорт (гонки, ралли)	Нарушение техрегламента, опасность возгорания при аварии
Коммерческий транспорт	Простой из-за разряженной АКБ, сбои GPS/тахографов

1. Юридические предписания: установка обязательна для пассажирского транспорта (автобусы) по ПДД и гоночных авто по стандартам FIA.
2. Защита от угона: скрытый выключатель массы блокирует пуск двигателя, дополняя штатную сигнализацию.

Ответы на частые вопросы пользователей

Эксплуатация выключателя массы вызывает ряд типичных вопросов у автомобилистов. Ниже собраны разъяснения по самым распространённым ситуациям.

Понимание нюансов работы устройства помогает избежать ошибок при монтаже и использовании. Эти ответы основаны на практическом опыте специалистов.

• Можно ли ставить выключатель на «минус» вместо «плюса»? Да, это основной и безопасный способ подключения. Отключение массы разрывает цепь между кузовом и АКБ без риска короткого замыкания.
• Какой номинальный ток должен быть у выключателя? Выбирайте устройство с запасом: минимальный порог – 10% от ёмкости АКБ (например, для 70 Ач – от 200 А). Для дизельных авто или машин с предпусковыми подогревателями берите модели от 400 А.
• Почему искрит контакт при подключении? Основные причины: окисление клемм, ослабление крепежа или износ контактной группы. Протрите соединения и проверьте прижимную силу. Регулярная обработка токопроводящей смазкой предотвращает проблему.
• Сбрасываются ли настройки бортового компьютера при отключении? На большинстве современных авто – да. Заранее запишите важные параметры (коды радио, адаптации окон). Для сохранения памяти используйте резервный источник 12В через прикуриватель перед отключением.
• Обязательно ли обслуживание выключателя? Да, каждые 5-7 тыс. км: очищайте контакты от окислов металлической щёткой, проверяйте затяжку гаек, наносите медную смазку или Литол-24.
• Можно ли использовать выключатель как противоугонное средство? Только как дополнительную меру – профессиональный угонщик быстро обнаружит и замкнёт клеммы. Для скрытого монтажа выбирайте модели с дистанционным управлением.
• Греется корпус при работе стартера – это нормально? Нет! Перегрев указывает на: недостаточный токовый номинал, плохой контакт или повреждение кабеля. Немедленно проверьте соединения и замените устройство при повторении ситуации.

Критерии замены устройства

Симптом	Решение
Механический люфт рукоятки	Требуется замена (восстановление невозможно)
Оплавление изоляции проводов	Проверьте сечение кабелей (мин. 16 мм²), замените выключатель
Напряжение на клеммах при выключенном состоянии	Неисправность контактов – установите новое устройство

Список источников

При подготовке материала использовались специализированные технические публикации, нормативная документация и практические руководства по автомобильному электрооборудованию. Особое внимание уделялось актуальным стандартам безопасности и рекомендациям производителей компонентов.

Основные источники информации включают следующие категории литературы и документации:

• ГОСТ Р 41.97-99 "Транспортные средства. Выключатели аккумуляторных батарей. Требования безопасности"
• Росс Твег. "Современные системы электрооборудования автомобилей". Практическое руководство
• Технические каталоги и мануалы производителей выключателей массы (Vimar, Fuba, Kedr)
• Сборник "Автоэлектрика. Устройство, обслуживание, ремонт" под ред. А. П. Пахомова
• Статьи в отраслевых журналах: "Автоэксперт", "За рулём" (разделы по электрооборудованию)
• И. В. Синельников "Диагностика и ремонт электросистем автомобиля". Глава 3.1
• ЕЭК ООН № 97: Единообразные предписания для выключателей аккумуляторных батарей
• Инструкции по установке электрооборудования от ведущих автопроизводителей (Toyota, Volkswagen, GAZ)

Видео: Выключатель массы аккумулятора с дистанционным управлением | #Обзор


• БелАЗ-7555 - характеристики и руководство по эксплуатации

• Irbis XR250R - Технические параметры

• BMW 750 - технические характеристики и отзывы владельцев
