Webasto Thermo Top Evo 5 - обзор и характеристики автономного предпускового отопителя
Статья обновлена: 21.09.2025
Автономные предпусковые отопители давно перестали быть экзотикой, став незаменимыми помощниками для водителей в холодное время года. Среди многообразия моделей особое место занимает Webasto Thermo Top Evo 5 – современное решение, сочетающее проверенную надёжность и инновационные технологии.
Эта компактная, но мощная система не только обеспечивает комфортный прогрев салона до посадки в автомобиль, но и бережно подготавливает двигатель к запуску в сильные морозы. Узнайте, почему именно Evo 5 годами сохраняет лидерские позиции среди автолюбителей и профессионалов.

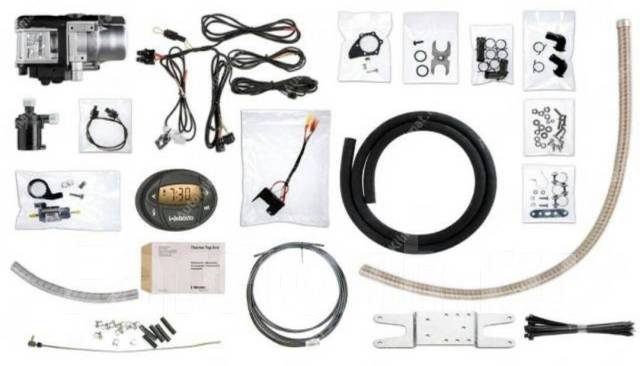

Комплектация поставки: что входит в базовый набор
Стандартная поставка Webasto Thermo Top Evo 5 включает компоненты, необходимые для монтажа и функционирования отопителя в большинстве автомобилей. Отсутствие дополнительных аксессуаров в базовой версии требует их отдельного приобретения под конкретную модель ТС.
Главные элементы комплекта:
- Основной блок отопителя: Компактный нагревательный модуль с камерой сгорания и теплообменником.
- Блок управления: Электронный контроллер с разъемами для подключения к бортовой сети и управляющим устройствам.
- Топливный насос: Дозирующий насос для подачи горючего из бака автомобиля.
- Воздуховод забора воздуха и выхлопная труба: Комплект гофрированных трубок для циркуляции воздуха и отвода газов.
- Жгут проводов: Стандартизированный кабельный набор с защитной оплеткой и коннекторами.
- Комплект крепежа: Кронштейны, хомуты, винты и резиновые прокладки для установки.
Отсутствуют в базовой версии пульты ДУ, элементы интеграции с "умным" автозапуском и специальные адаптеры для дизельных/бензиновых систем, которые подбираются отдельно.
Модель Thermo Top Evo 5 предлагает гибкость по мощности с вариативностью от 1,5 до 5,2 кВт в базовых версиях, адаптируясь к требованиям комфорта. Для микроавтобусов и спецтехники доступны модификации повышенной мощности. Точные показатели зависят от специфики исполнения и требований производителя транспортного средства.
Расход горючего напрямую коррелирует с установленной мощностью и продолжительностью работы. В стандартном цикле минимальный расход для поддержания тепла стартует от 0,12 литра в час при мощности порядка 1,5 кВт. Максимальное потребление в пиковом режиме достигает ~0,8 л/ч при активном прогреве в условиях сильного мороза.
Ключевые параметры мощности и топливной экономичности
| Режим работы | Диапазон мощности | Средний расход топлива |
| Минимальный (поддержка тепла) | 1,5 – 2,0 кВт | 0,12 – 0,15 л/ч |
| Оптимальный (прогрев салона) | 2,5 – 4,0 кВт | 0,2 – 0,5 л/ч |
| Максимальный (интенсивный прогрев) | 4,5 – 5,2 кВт | 0,6 – 0,8 л/ч |
Факторы влияния на энергопотребление и эффективность
- Тип горючего: дизель (норма расхода ЕВРО) или бензин (АИ-95/АИ-98) – бензиновые версии расходуют на 15-20% больше при аналогичной мощности
- Температурный режим: при −20°C расход возрастает на 35% относительно работы при 0°C для поддержания идентичной теплоотдачи
- Тарировка вентилятора: расход топлива пропорционален скорости воздушного потока через теплообменник
Система автоматической модуляции пламени оптимизирует сгорание топлива в реальном времени, сокращая перерасход. Для точного расчёта заправки в длительных поездках рекомендуется использование штатного интерфейса EvoControl, отображающего текущий часовой расход и остаточное время работы.
Схема подключения к топливной системе автомобиля
Подключение отопителя Webasto Thermo Top Evo 5 к системе подачи топлива автомобиля выполняется через тройник-сепаратор, врезаемый в штатную топливную магистраль между топливным баком и двигателем.
Топливозаборный шланг отопителя подключается к этому тройнику, обеспечивая забор дизельного топлива. Забор должен осуществляться до топливного фильтра двигателя. Обязательным условием является возврат избытка топлива из отопителя обратно в топливную систему через возвратную магистраль ("обратку") либо непосредственно в бак, либо в участок топливопровода после места подключения топливозаборного шланга отопителя. Это предотвращает попадание нагретого топлива из Вебасто в двигатель.
Ключевые требования при монтаже
- Место врезки: Топливозаборный шланг отопителя подключается к тройнику, установленному на подающей магистрали двигателя (до топливного фильтра).
- Возврат топлива: Шланг возврата отопителя должен врезаться в обратную магистраль двигателя (ведущую в бак) или напрямую в топливный бак через отдельный патрубок.
- Защита магистралей: Топливные шланги отопителя должны быть хорошо зафиксированы с помощью хомутов и проложены без перегибов, защищены от контакта с горячими или движущимися деталями.
- Герметичность: Все соединения должны быть абсолютно герметичными во избежание утечек топлива и подсоса воздуха.
Монтаж теплообменника в систему охлаждения двигателя
Установка теплообменника Webasto в контур охлаждения двигателя является ключевым этапом, обеспечивающим передачу тепла от отопителя к антифризу. Важно строго соблюдать последовательность работ и аккуратность соединений гидравлических линий во избежание утечек охлаждающей жидкости или воздушных пробок. Подключение осуществляется через специальные врезки в магистрали, чаще всего в патрубки печки салона или обратную ветку радиатора, что позволяет минимизировать гидравлическое сопротивление.
Основные шаги монтажа включают:
- Определение точек врезки в штатный контур охлаждения, учитывая рекомендации производителя автомобиля и Webasto
- Аккуратную обрезку штатных патрубков и установку тройников с герметизацией стыков
- Прокладку новых шлангов от теплообменника до точек подключения без перегибов
- Заправку системы охлаждающей жидкостью с последующей проверкой на герметичность
- Обязательную прокачку системы для удаления воздушных карманов
| Критический аспект | Требование |
| Диаметр шлангов | Должен соответствовать сечению штатных магистралей |
| Резьбовые соединения | Обработка герметиком перед затяжкой |
| Крепление трубок | Защитные хомуты вблизи подвижных элементов |
| Тестовый запуск | Контроль температуры двигателя на холостых оборотах |
Примечание: Категорически запрещено располагать теплообменник выше расширительного бачка системы охлаждения – это провоцирует образование воздушных пробок. После завершения монтажа обязательно производится функциональная проверка отопителя совместно с работой двигателя на всех режимах.
Подключение блока управления и проводки
Монтаж контроллера начинается с выбора места в салоне: защищённого от влаги, вибрации и температурных перепадов. Часто устанавливают под рулевой колонкой или в области центральной консоли. Обязательно предусмотрите свободный доступ к разъёмам и сервисным лампам для диагностики.
Питание подключается напрямую к аккумулятору через 15-амперный предохранитель в линии «+». Сечение кабеля – не менее 1,5 мм². Массу надёжно крепят к кузову болтовым соединением. Кабели укладывают в гофротрубку, избегая острых кромок и подвижных деталей двигателя.
Схема коммутации основных компонентов
- CAN-шина (если поддерживается): соединяется с автомобильной сетью через OBD-II или штатный CAN-адаптер
- Пульт управления: 6-контактный разъём RGB к выносной панели
- Топливный насос: полярность при подключении к синему и белому проводам
- Датчик пламени: сертифицированным кевларовым рукавом из комплекта
Обязательно протестируйте сопротивление изоляции мегомметром перед финальной сборкой. Критические ошибки:
- Соединение управляющего кабеля при работающем двигателе
- Пайка вместо клеммных колодок в местах вибрации
- Перегибы топливной линии возле выпускного коллектора
Установка воздуховодов для салона автомобиля
Расположение и направление воздуховодов критично для эффективного распределения тепла. Основные выходы размещаются: в центральной консоли (для обдува лобового стекла и пространства водителя), под передними сиденьями (прогрев ног задних пассажиров) и в зоне багажника (для универсалов и микроавтобусов). Сечение труб подбирается под мощность Webasto: для Thermo Top Evo 5K (5 кВт) достаточно гибких каналов диаметром 60 мм, версии на 7+ кВт требуют 75–90 мм.
Трассировка выполняется под обшивкой пола или потолка с минимальным количеством изгибов. Обязательно соблюдаются: уклон для отвода конденсата, теплоизоляция вблизи горячих/шумных агрегатов и защита гофрой в зонах риска. Фиксация производится нейлоновыми хомутами через каждые 15–20 см, стыки герметизируются алюминиевым скотчем. Для регуляции потока на каждом рукаве устанавливаются вентиляционные решетки с заслонками.
Ключевые требования к монтажу
- Материалы: Термостойкие полимерные или алюминиевые гофрированные трубы (выдерживают 120–150°C)
- Безопасность: Зазор 100+ мм от подвижных деталей, глушителя и топливных магистралей
- Конденсатоотвод: Сифоны на низших точках трассы с трубками слива под днище
Пошаговая последовательность работ
- Составление схемы разводки с учётом препятствий (электропроводка, элементы кузова)
- Фиксация магистрального канала от отопителя (поперечина потолка/туннель коробки передач)
- Подключение ответвлений через тройники с применением технологических лючков при скрытой прокладке
- Пылезащита торцов незадействованных патрубков заглушками
| Воздуховод | Оптимальная длина | Варианты диффузоров |
|---|---|---|
| К пластиковым решёткам | ≤ 3.5 м | Поворотные регулируемые, под интерьер |
| К металлическим решёткам | ≤ 2 м | Щелевые линейные, круглые антивандальные |
Настройка таймера и термостата Webasto EasySelect
Активируйте устройство нажатием кнопки ВКЛ и дождитесь появления на дисплее текущего времени или температуры. Переключение между режимами управления (Таймер и Термостат) выполняется кратковременным нажатием центральной кнопки меню. Светодиодная подсветка указывает на активный режим: синий для таймера, красный для термостата.
Для корректной работы установите часы комбинацией: зажмите кнопку SET на 3 секунды до мигания индикатора часов. Последующими короткими нажатиями кнопок + и - задайте часы и минуты. Подтвердите выбор повторным удержанием SET.
Программирование таймера
В режиме таймера (синий светодиод):
- Коротко нажмите SET – на дисплее мигает индикатор Таймер 1.
- Кнопками +/- укажите время включения.
- Нажмите SET для перехода к выбору продолжительности работы (от 10 до 60 минут).
- Через 5 секунд бездействия система сохраняет настройку автоматически.
Регулировка термостата
В режиме термостата (красный светодиод):
- Кнопками + и - установите целевую температуру (диапазон: +5°C до +25°C).
- Удерживайте + 3 секунды для активации функции Предпусковой подогрев (символ АВТО).
- Двойное нажатие ВКЛ включает обогрев на 20 минут с последующим автоотключением.
| Сочетание клавиш | Функция |
| ВКЛ + SET (удержание) | Сброс пользовательских настроек |
| Кнопка - (5 сек) | Экстренное выключение |
Дистанционное управление через мобильное приложение
Управление Webasto Thermo Top Evo 5 реализуется через приложение Thermo Connect, доступное на iOS и Android. Для работы требуется установка дополнительного GSM-модуля с сим-картой в блок подогревателя, обеспечивающего связь через мобильные сети. Приложение синхронизируется с устройством через облачный сервис, предоставляя полный контроль вне зависимости от расстояния до автомобиля.
После регистрации в системе пользователь получает доступ к интуитивному интерфейсу, где отображаются статус отопителя, температура салона и уровень заряда батареи. Все операции выполняются в 2-3 касания: запуск/остановка, программирование расписания или изменение режимов работы. Функция геозаметок автоматически включает подогрев при приближении к машине, если установка GPS-антенны была выполнена при монтаже.
Ключевые возможности приложения
- Удаленный запуск: активация подогрева за 20-30 минут до поездки для прогрева салона и двигателя
- Интеллектуальное расписание: создание до 8 временных сценариев с учетом дней недели
- Энергоконтроль: автоматическое отключение при падении напряжения АКБ ниже 11.9В
- Push-уведомления: оповещения о включении, ошибках или завершении цикла
| Характеристика | Значение |
|---|---|
| Максимальное удаление от авто | Без ограничений (через интернет) |
| Поддержка устройств | Смартфоны с iOS 12+/Android 8+ |
| Тип связи | GSM/GPRS с 2G-4G покрытием |
Требования к электропитанию: расчет нагрузки на АКБ
Webasto Thermo Top Evo 5 потребляет электроэнергию на трех ключевых этапах работы: запуск, основной режим отопления/вентиляции и завершение цикла (продувка горелки). Пиковое энергопотребление возникает при запуске: электронагреватель свечи накаливания кратковременно создает нагрузку 18–22 А для воспламенения топлива. После запуска ток снижается до 0.2–2.5 А в зависимости от установленной мощности отопителя и режима работы вентилятора.
Расчет автономной работы основан на сравнении емкости АКБ с общим энергопотреблением системы. Учитывайте:
- Место установки:
- Легковые автомобили: минимальный ток в рабочем режиме ≈ 0.2–0.7 А (мощность 900 Вт)
- Грузовики/автобусы: до 2.5 А (мощность 2000–3500 Вт)
Формула для оценки времени работы
Время (часы) = [Емкость АКБ (А·ч) × Коэффициент разряда (0.5)] / Потребляемый ток (А)
Пример для аккумулятора 70 А·ч и среднего тока 0.5 А:
70 А·ч × 0.5 / 0.5 А = 70 часов. Реальное время будет меньше из-за:
- Снижения емкости АКБ на холоде (до 30–40% при -20°C)
- Паразитных токов других систем (сигнализация, бортовой компьютер)
- Ухудшения состояния батареи (износ более 2–3 лет)
| Параметр | Значение |
|---|---|
| Напряжение питания | 12 В ± 15% |
| Ток запуска (пиковый) | 18–22 А (до 1.5 минут) |
| Рабочий ток (средний) | 0.2–2.5 А |
| Минимальный рекомендуемый АКБ | 70 А·ч (для легковых авто) |
Рекомендации: Для эксплуатации в мороз используйте АКБ емкостью на 20–30% выше расчетной. При частом использовании отопителя в режиме стоянки установите второй аккумулятор или DC-DC зарядное устройство. Регулярно проверяйте степень заряда и состояние клемм.
Использование штатной охлаждающей жидкости в системе
Webasto Thermo Top Evo 5 требует применения рекомендованной производителем охлаждающей жидкости конкретного химического состава (обычно ОЖ класса G12, G12+ или G13 в концентрации 30-50%), соответствующей спецификациям в сервисной документации. Использование "обычной воды" или неподходящих антифризов недопустимо – это вызывает коррозию алюминиевого теплообменника, засорение каналов гидроблока и ускоренный износ водяного насоса.
Применение неправильной жидкости не только снижает КПД нагревателя ниже заявленных параметров работы (мощности 5.5 кВт при -20°C), но и аннулирует гарантию из-за выявления соответствующих отложений при вскрытии. Смешивание разных типов ОЖ (например, карбоксилатный G12++ с силикатным G11) также вызывает образование гелеобразного осадка, блокирующего протоки.
Критические требования к эксплуатации
Контрольные параметры при обслуживании:
- Состав: Только качественные антифризы с пакетом антикоррозионных присадок
- Соотношение: Концентрация 40% антифриза / 60% дистиллированной воды (для уверенной работы до -25°C)
- Регламент: Полная замена каждые 2 года или 60 000 км
| Симптомы при нарушении | Последствия |
|---|---|
| Белый налет на электродах ТЭНа | Прогрессирующая коррозия теплообменника |
| Частые ошибки перегрева (код 21) | Забитые каналы гидроконтура |
| Шумы помпы при запуске | Износ рабочего колеса насоса |
При заправке системы предварительно выполняется 10-минутная прокачка для удаления воздушных пробок, влияющих на циркуляцию. Проверка уровня в расширительном бачке обязательна после каждого сезона эксплуатации – испарение воды меняет концентрацию смеси, снижая морозостойкость.
Обслуживание камеры сгорания: периодичность очистки
Загрязнение камеры сгорания нарушает топливовоздушную смесь, снижая КПД нагревателя и провоцируя перерасход топлива. Скопление сажи ведёт к локальным перегревам, деформации элементов и преждевременному выходу из строя камеры, горелки или теплообменника.
Стандартный интервал очистки – не реже каждых 2000 моточасов или 1 раза в год (включая отопительный сезон). При работе в экстремальных условиях график сокращают: на транспортных средствах с высокой запылённостью воздуха, при использовании низкокачественного топлива или длительной эксплуатации на максимальной мощности моторесурс до обслуживания уменьшается вдвое.
Контрольные признаки для внеплановой очистки:
- Запах гари в салоне при включении отопителя.
- Прерывистое горение или самопроизвольное отключение Webasto.
- Увеличенный расход топлива без изменения режима эксплуатации.
| Фактор влияния | Корректировка интервала |
|---|---|
| Работа в мегаполисах/промзонах | Каждые 1 000 моточасов |
| Эксплуатация в горах или при -25°C и ниже | +1 внеплановая очистка за сезон |
| Использование дизеля с биодобавками | Контроль состояния каждые 500 моточасов |
Процедуру проводят с демонтажем узла: удаляют нагар металлическими щётками, продувают компрессором, обрабатывают аэрозолем для очистки топливных систем. Герметичность камеры после сборки проверяют обязательно.
Замена свечи накаливания: признаки неисправности
Основные признаки неисправности свечи накаливания включают затрудненный запуск отопителя при низких температурах окружающей среды. Двигатель может запускаться с задержкой или делать несколько попыток перед включением, сопровождаясь характерными щелчками реле.
Другим явным симптомом является нестабильная работа устройства после запуска: чрезмерная вибрация, пламя гаснет или циклически включается/выключается. Возможно появление запаха несгоревшего топлива и резкое увеличение расхода топлива при аналогичной теплопроизводительности.
Процедура замены свечи
Инструменты и материалы: свечной ключ соответствующего размера (обычно 8-10 мм), динамометрический ключ, новая свеча накаливания под конкретную модель Webasto ТТ Evo 5.
- Отключите питание отопителя через предохранитель или АКБ
- Демонтируйте защитную крышку камеры сгорания
- Отсоедините питающий кабель от свечи
- Выверните неисправную свечу свечным ключом против часовой стрелки
- Очистите резьбовое отверстие от нагара сжатым воздухом
- Установите новую свечу с усилием затяжки 5-8 Н·м
- Подсоедините питающий провод и установите крышку
При монтаже новой свечи запрещается использовать смазочные материалы – это может вызвать перегрев или нарушение теплоотвода. После замены выполните диагностический запуск системы для контроля стабильности горения.
Коды ошибок и диагностика через диагностический разъем
Webasto Thermo Top Evo 5 генерирует специфичные диагностические коды (DTC) при возникновении неполадок, позволяя точно локализовать проблему через OBD-разъем автомобиля. Эти коды фиксируются в памяти устройства и сохраняются даже после отключения питания, что упрощает анализ периодических сбоев. Для доступа к данным требуется совместимое диагностическое оборудование (например, Webasto ThermoTest, мультимарочные сканеры с поддержкой протокола) или адаптер ELM327 с ПО типа Webasto SP Doser.
Подключение осуществляется через стандартный 16-пиновый диагностический разъём OBD-II, обычно расположенный в районе рулевой колонки. После инициализации связи сканер считывает текущие ошибки, историю сбоев, показатели датчиков температуры, напряжения и параметры циклов запуска. Корректная интерпретация кодов требует проверки актуальной базы данных Webasto, так как значения различаются для версий прошивок и модификаций.
Частые коды ошибок и их расшифровка
| Код ошибки | Описание | Возможные причины |
|---|---|---|
| 0001 | Ошибка пламени | Нестабильное горение, засор горелки, низкое качество топлива |
| 0003 | Перегрев | Завоздушивание системы, неисправность термодатчика, низкий уровень ОЖ |
| 0010 | Обрыв цепи топливного насоса | Повреждение проводки, окисление контактов, выход насоса из строя |
| 0065 | Сбой связи CAN | Повреждение CAN-шины, конфликт с ЭБУ автомобиля |
| 0110 | Низкое напряжение | Проблемы с АКБ, окисление клемм, недостаточная зарядка |
Критические этапы диагностики:
- Проверка напряжения питания (мин. 10.5 В при запуске) и целостности предохранителей.
- Анализ корректности установки: герметичность топливопроводов, отсутствие перегибов воздуховода.
- Контроль состояния свечи накаливания и воздухозаборных фильтров.
- Сброс ошибок только после устранения неисправности для проверки работоспособности.
Устранение типичных неполадок: дым, запахи, шум
Появление дыма нестандартного цвета, посторонних запахов или нехарактерных звуков при работе отопителя Webasto Thermo Top Evo 5 требует немедленной диагностики. Эти симптомы часто указывают на нарушения в процессе сгорания топлива или механические проблемы, которые могут усугубляться без своевременного вмешательства.
Источником проблем обычно становится топливная система, воздухоподача, электронные компоненты или износ деталей. Ниже приведены распространенные сценарии и методы их ликвидации.
Детальная диагностика симптомов
Аномальный дым:
- Черный дым - переобогащение смеси. Проверьте ТНВД, форсунки на загрязнение, герметичность топливопроводов.
- Белый/сизый дым - неполное сгорание. Контролируйте подачу воздуха (чистота фильтра), исправность свечи накаливания, качество топлива.
- Густой дым при запуске - загрязнение камеры сгорания или неисправность датчика температуры.
Посторонние запахи:
| Тип запаха | Возможная причина | Действия |
|---|---|---|
| Гари | Перегрев элементов | Контроль обдува теплообменника, очистка вентиляционных каналов |
| Топлива | Утечка в соединениях | Затяжка хомутов, замена топливных шлангов |
| Электрики | Пробой изоляции | Проверка проводки возле нагревательных узлов |
Шумы при работе:
- Свист/шипение - утечка газа через прокладки. Осмотр термоуплотнений глушителя и теплообменника.
- Стук/вибрация - износ подшипников вентилятора или ослабление креплений корпуса.
- Гудение ТНВД - завоздушивание топливной магистрали (прокачка системы на максимальных оборотах).
Эксплуатация Webasto Thermo Top Evo 5 при экстремально низких температурах
При температурах ниже -25°C предпусковые подогреватели Webasto Thermo Top Evo 5 требуют особых условий эксплуатации. Крайне важно использовать рекомендованные низкозамерзающие жидкости (антифриз с температурой кристаллизации минимум на 10°С ниже ожидаемого минимума) и моторное масло соответствующей вязкости.
Эксплуатация при -40°C и ниже возможна только с комплектом "Арктик", включающим усиленное зарядное устройство, дополнительную циркуляционную помпу и утеплённую проводку. Регулярно контролируйте состояние свечи накаливания – её выход из строя гарантировано парализует систему.
Критические меры для холодного климата
- Энергоснабжение: Аккумулятор ёмкостью от 75 А·ч с уровнем заряда не ниже 80%. При -30°C разряженная батарея не запустит отопитель
- Топливо: Использовать зимнюю солярку с депрессорными присадками. Летнее дизтопливо образует парафиновые пробки уже при -15°C
- Программирование: Активировать в настройках "зимний режим" для максимального времени прогрева до 60 минут
Таблица частоты обслуживания
| Условия | Интервал ТО | Срочные действия |
|---|---|---|
| До -20°C | 12 месяцев | Проверка соединений клемм |
| -20°C...-35°C | 6 месяцев | Контроль свечи каждые 2 недели |
| Ниже -35°C | После 50 циклов | Ежедневная диагностика до запуска |
При аварийных остановах из-за переохлаждения не пытайтесь перезапускать чаще 2 раз – это приводит к гидроударам. Требуется диагностика кодов ошибок через диагностический разъём и прогрев топливной магистрали вручную.
Особенности использования с разными типами топлива
Webasto Thermo Top Evo 5 изначально проектируется для дизельного топлива, но производитель предлагает специализированные модификации для бензина. Требования к горючему зависят от заводской конфигурации отопителя: дизельные версии не могут использовать бензин без замены ключевых компонентов, и наоборот.
В дизельных моделях принципиально применение горючего согласно СТО Webasto: летнее (до -5°C), зимнее (до -20°C) или арктическое (до -40°C). Некачественное топливо с посторонними примесями вызывает преждевременное засорение фильтров и выход форсунки из строя. Бензиновые версии требуют АИ-95/98 без добавок этанола свыше 10% (E10).
- Дизельные модификации
- Обязателен подогрев топливопровода при -20°C и ниже
- Заправка вне автозаправочных станций рискованна из-за возможного наличия воды и взвесей
- Цетаноповышающие присадки допускаются только с подтверждённой совместимостью
- Бензиновые модификации
- Запрещено использование топлива ниже АИ-92
- Присадки допустимы исключительно по согласованию с производителем
- Требуется в 2 раза чаще менять свечу накаливания
Безопасность при установке: защита от утечек СО
Герметизация выхлопной системы – первостепенная задача при монтаже Webasto Thermo Top Evo 5. Все соединения трубопроводов (от отопителя до выхлопного наконечника) требуют строгого контроля: используйте ТОЛЬКО фирменные термостойкие прокладки и обжимные хомуты, избегая деформации труб боровов. Обязательно проверьте отсутствие контакта выхлопного тракта с подвижными элементами, топливными магистралями и легкоплавкими материалами.
Конструктивно исключите острые изгибы труб (рекомендуемый радиус – не менее 90° к диаметру трубы) и обеспечьте точный вывод выхлопа на улицу. Смещение труб в технологические отверстия кузова выполняйте с металлическими термозащитными гильзами на 10-15 мм шире диаметра трубы, с заполнением огнестойким герметиком (например, Loctite 5920). Трасса должна монтироваться с постоянным уклоном вниз от отопителя для предотвращения конденсации влаги внутри.
- Примените дым-тест герметичности при рабочей температуре системы (горит индикатор нагрева). Закройте выходную часть выхлопа заглушкой и подайте дым максимальным компрессором на входе.
- Установите изгибаемый жаропрочный рукав (температурный класс +500°C) в зонах вибрации – месте пересечения кузова и стыке с нагревателем.
- Проверьте чистоту выходного отверстия после монтажа: следите за отсутствием загрязнения льдом, снегом или грязью в процессе эксплуатации.
Сравнение Thermo Top Evo 5 с предыдущими версиями
Главное отличие Thermo Top Evo 5 от Evo 4 и более ранних моделей – полностью переработанная электронная архитектура. Блок управления получил современный 32-битный процессор Cortex-M, что ускорило обработку данных в 10 раз и позволило реализовать интеллектуальные алгоритмы управления. Это устранило типичные для Evo 4 проблемы с "зависаниями" при резких скачках напряжения и повысило точность температурного контроля.
Конструкторы радикально улучшили топливную систему: форсунка теперь работает по двухфазному принципу с индивидуальной калибровкой (в Evo 4 использовалась одноимпульсная подача). Это дало снижение шума на холостом режиме на 15% и уменьшило минимальную мощность до 1 кВт (против 2 кВт у Evo 4), что критично для поддержания температуры без перегрева салона.
Ключевые технологические изменения
- Система диагностики: реализована поддержка протокола UDS (Unified Diagnostic Services), тогда как Evo 4 использовала устаревший KWP1281. Позволяет проводить адаптацию форсунки и точное тестирование компонентов прямо в сервисном ПО.
- Безопасность: добавлена самодиагностика трубки накаливания каждые 30 минут работы (в Evo 4 только при старте). При снижении КПД горелки ниже 85% (ранее 70%) запускается аварийный режим с досрочным отключением.
- Энергопотребление: усредненный ток снижен до 0.8А (против 1.4А у Evo 4) благодаря оптимизации топливного насоса и принудительной деактивации подогрева форсунки после выхода на режим.
| Параметр | Thermo Top Evo 5 | Thermo Top Evo 4 |
|---|---|---|
| Шум на минимальной мощности | 35 дБ | 42 дБ |
| Диапазон мощности | 1-5.2 кВт | 2-5 кВт |
| Защита от низкого напряжения | до 8.5В (с восстановлением) | до 9.5В (необратимое отключение) |
Оптимизация расхода топлива в городском режиме
Главный принцип экономии при эксплуатации Webasto Thermo Top Evo 5 в городе – сокращение времени работы штатного двигателя для обогрева салона. При коротких поездках (менее 30 минут) автономный отопитель потребляет до 5 раз меньше дизельного топлива или бензина по сравнению с печкой автомобиля, прогревающейся на холостом ходу. Точный расход зависит от режима: при запуске на полную мощность устройство использует 0.24–0.7 л/ч, тогда как стандартный мотор в пробке расходует 1.5–2.5 л/ч.
Эффективность достигается за счёт разделения функций: Thermo Top Evo 5 нагревает антифриз напрямую от топливной системы, поддерживая комфортную температуру без запуска основного двигателя. Особенно критичен этот подход зимой – традиционный прогрев салона за солько холостого хода увеличивает общий расход на 25–40%, вто время как автономник тратит 0.1–0.15 л за 10-минутный цикл предпуска.
Ключевые методы оптимизации
- Программирование таймера для прогрева за 10–15 минут до поездки – исключает необходимость холостого хода после запуска двигателя
- Использование ступенчатого нагрева – снижение мощности отопителя после достижения рабочей температуры экономит до 30% топлива
- Мониторинг заряда АКБ – задействование функции "циркуляция антифриза" без догрева после остановки двигателя
| Режим работы Thermo Top Evo 5 | Средний расход топлива | Экономия в городском цикле |
|---|---|---|
| Полная мощность (20 мин) | 0.15–0.23 л | 35–50% vs холостой ход |
| Поддержание температуры | 0.10–0.18 л/ч | 60–70% vs движетель на холостых |
Важно: Эффективность актуальна только при исправном состоянии топливной системы автомобиля и своевременной замене воздушного фильтра отопителя. Загрязнённые компоненты увеличивают потребление горючего на 15–20%.
Совместимость с различными марками автомобилей
Webasto Thermo Top Evo 5 обладает универсальной конструкцией, позволяющей интегрировать отопитель в большинство современных и устаревших легковых автомобилей, микроавтобусов и коммерческого транспорта.
Оборудование поддерживает бензиновые, дизельные и гибридные силовые установки двух видов размещения: подкапотный монтаж (горизонтальный/вертикальный) или в салоне/багажнике для крупных ТС.
Особенности автомобильной совместимости
- Немецкие марки: Полная совместимость с BMW, Mercedes-Benz, VW, Audi. Требуется адаптивное ПО для CAN-шины при подключении к бортовой сети
- Азиатские производители: Установка возможна на Toyota, Hyundai, Kia, Nissan. Для Mazda и Subaru нужны переходники топливной магистрали
- Американские авто: Штатная поддержка Ford, Chevrolet. На Dodge/Ram необходима дополнительная гидравлическая помпа
- Коммерческий транспорт: Mercedes Sprinter, Ford Transit, Peugeot Boxer – обязательна усиленная вентиляция отсека установки
Совместимость с электроникой автомобиля достигается через:
- Пакеты фирменных разъёмов FastConnect
- CAN-адаптеры Multibox (для моделей 2015+ г.в.)
- Кастомизированные прошивки для гибридов Toyota/Lexus
*Перед монтажом обязательна диагностика тока покоя и совместимости CAN-протоколов
На грузовиках MAN, Scania и Iveco используется версия Thermo Top Evo 5 c усиленными кронштейнами и защитой от вибраций, а для электромобилей (Tesla, Volkswagen ID) – опциональная батарея-буфер для минимизации разряда тяговой АКБ.
Гарантийные обязательства и сервисное обслуживание
Гарантийный срок на Webasto Thermo Top Evo 5 составляет 2 года с момента ввода в эксплуатацию при условии установки и первого запуска авторизованным сервисным центром. Гарантия распространяется исключительно на производственные дефекты и не покрывает повреждения, вызванные нарушениями правил монтажа, некорректной эксплуатацией, использованием неоригинальных компонентов или естественным износом деталей. Для сохранения гарантийных обязательств обязательно требуется предъявление заполненного гарантийного талона с печатью установщика.
Регламентное техническое обслуживание рекомендуется проводить перед каждым отопительным сезоном. Базовые процедуры включают диагностику электронного блока управления, тестирование системы вентиляции, измерение потребления тока и проверку работы топливного насоса. Сервисные работы должны выполняться исключительно специализированными центрами, имеющими доступ к оригинальным запчастям и диагностическому ПО Webasto. Отсутствие подтвержденного ТО в сервисной книжке может стать основанием для отказа по гарантийным случаям.
Критичные сервисные операции
| Процедура | Периодичность | Обязательность |
|---|---|---|
| Очистка камеры сгорания | Каждые 2 года | Рекомендована |
| Замена топливного фильтра | Каждые 50 тыс. км или 2 года | Обязательна |
| Проверка герметичности системы | Ежегодно | Обязательна |
| Тестирование свечи накаливания | При каждой диагностике | Обязательна |
Важно: после гарантийного периода обслуживание допускается проводить в независимых сервисах, но использование контрафактных запчастей ведет к снижению КПД и ресурса отопителя. Для заказа оригинальных компонентов требуется указать VIN транспортного средства и серийный номер устройства из сервисной книжки.
Преимущества перед электрическими отопителями
Главное преимущество Webasto Thermo Top Evo 5 перед электрическими отопителями заключается в полной энергетической автономии. Для своей работы он использует исключительно топливо из бака автомобиля (бензин или дизель), не нуждаясь во внешнем источнике электроэнергии. Это делает его незаменимым для длительного обогрева салона или предпуска двигателя там, где подключение к электросети невозможно – на стоянке, в дороге, в гараже без розетки или при длительных остановках.
Электрические же обогреватели требуют либо подключения к стационарной сети 220В (что зачастую недоступно), либо отбирают значительную мощность из бортовой электросети автомобиля. Мощные и эффективные электрические нагреватели потребляют огромный ток, быстро разряжая стартерный аккумулятор даже на относительно теплое время работы, делая их неэффективными и потенциально опасными для зимней эксплуатации без дополнительного внешнего зарядного устройства.
Ключевые отличия и преимущества:
- Независимость от сети: Работает в любом месте (парковка, дорога), не требуя подключения к 220В или генератору.
- Энергоэффективность для АКБ: Не разряжает штатный аккумулятор быстро. Потребляет минимум электроэнергии (в основном для управления системой и циркуляции воздуха).
- Высокая тепловая мощность: Способен генерировать значительно больше тепла (кВт), чем типичные электрические отопители на 12В, которые ограничены возможностями генератора и АКБ.
- Быстрый прогрев: Обеспечивает интенсивный нагрев салона до комфортной температуры за короткое время.
- Эксплуатация при сильных морозах: Стабильно работает при очень низких температурах, когда емкость АКБ падает, критически ограничивая возможности электрических систем.
- Безопасность автономной работы: Интегрированные системы контроля (датчики пламени, температуры, CO) обеспечивают безопасную работу без постоянного надзора.
Реальные отзывы владельцев: опыт эксплуатации
Владельцы единогласно отмечают значительное повышение комфорта при эксплуатации Webasto Thermo Top Evo 5 зимой. Самым частым преимуществом называют мгновенный прогрев салона за 10-15 минут до комфортной температуры без необходимости запуска двигателя, что особенно ценится в условиях сильных морозов.
Многие подчеркивают эффективную работу при температурах до -30°C–35°C и экономию топлива по сравнению с холостыми оборотами двигателя. Дистанционный запуск через приложение или брелок называют незаменимым удобством для утренней подготовки автомобиля.
Популярные темы в отзывах
Достоинства:
- Топливная экономичность – расход до 0.5 л/ч против 1.5-2 л/ч при работе двигателя
- Возможность программирования запуска по таймеру через мобильное приложение
- Стабильная работа при подключении пробок горловины топливного бака
- Умеренный уровень шума (43-48 дБ)
- Защита стекол от обледенения в зимний период
Типичные замечания:
- Зависимость надежности от качества установки (требует профессионального монтажа)
- Чувствительность к низкосортному топливу – необходимы качественные фильтры
- Потребность в сезонном техническом обслуживании перед холодами
- Ложные ошибки при разряде стартерного аккумулятора
- Высокая стоимость оригинальных запчастей при ремонте
| Параметр | Позитивный опыт | Критика |
|---|---|---|
| Энергопотребление | Поддержка напряжения АКБ с помощью встроенной защиты | Разряд штатного аккумулятора при ежедневной эксплуатации |
| Долговечность | Беспроблемная работа 4–5 лет при регулярном ТО | Выход из строя подшипников горелки после 70 тыс. часов |
| Эксплуатация | Простой запуск при температуре до –35°C | Сбои при включении на уклонах круче 25° |
Список источников
При подготовке статьи о Webasto Thermo Top Evo 5 использовались исключительно проверенные информационные ресурсы для обеспечения точности технических данных описаний и функциональных особенностей автономного отопителя Ключевое внимание уделялось авторитетным отраслевым и пользовательским источникам.
Перечень включает официальные документы экспертные обзоры и практический опыт владельцев Это позволяет предоставить комплексный взгляд на устройство его эксплуатацию и распространённые вопросы связанные с работой системы предпускового подогревателя в различных условиях.
- Официальная техническая документация Webasto – Руководства по эксплуатации сервисные инструкции схемы подключения и официальные пресс-релизы производителя
- Специализированные автомобильные издания – Статьи и сравнительные тесты в профильных журналах посвящённые автономным отопителям
- Экспертные видеоаналитики и вебинары – Материалы от автоэлектриков и сертифицированных установщиков Webasto
- Технические форумы – Обсуждения на площадках типа Drive2.ru forums.drom.ru разделы по тюнингу и дополнительному оборудованию
- Сайты дилеров и установочных центров – Описания характеристик принципов монтажа и гарантийных условий
- Отзывы пользователей – Реальные кейсы эксплуатации в зимний период с акцентом на надёжность и типовые неисправности
