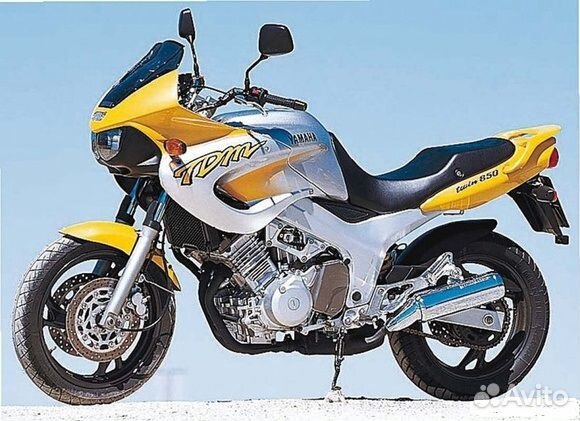

Yamaha TDM 850 - Универсальность в приоритете

Статья обновлена: 18.08.2025

Мотоцикл, бросивший вызов четким категориям. Yamaha TDM 850 появился, чтобы стереть границы между шоссе и бездорожьем, комфортом и динамикой.

Он не стремился быть лучшим в узком классе. Его сила – в продуманном балансе. Доступный тандемный двигатель, уверенная подвеска, удобная посадка – все служит одной цели.

TDM 850 создан для тех, кто ценит свободу выбора маршрута выше специализации. Это воплощение универсальности на двух колесах.

Характеристики двигателя: 850 куб. см, 5 клапанов на цилиндр

Сердцем TDM 850 выступает рядный 2-цилиндровый 10-клапанный мотор с жидкостным охлаждением. Объём 849 куб. см обеспечивает солидный крутящий момент во всём рабочем диапазоне, что критично для универсального применения – от городских пробок до горных серпантинов. Инженерный акцент сделан на эластичности, а не на пиковой мощности.

Конфигурация с 5 клапанами на цилиндр (3 впускных, 2 выпускных) – ключевая особенность, позаимствованная у спортбайков Yamaha. Такая схема оптимизирует газообмен: повышается наполнение цилиндров на средних и высоких оборотах, снижаются насосные потери и расход топлива. Результат – уверенная тяга "от низов" и стабильная отдача до 8000 об/мин.

Ключевые преимущества двигателя:

• Гибкость характера: 78 л.с. при 7500 об/мин и 80 Н·м крутящего момента уже при 6500 об/мин идеальны для туризма и повседневной эксплуатации.
• Умеренный аппетит: 5-клапанная ГБЦ способствует эффективному сгоранию, снижая расход до 5.5-6 л/100 км при спокойной езде.
• Надёжность конструкции: Цепной привод ГРМ и чугунные гильзы цилиндров рассчитаны на длительный ресурс даже при активной загрузке.

Итог: Мотор TDM 850 – образец сбалансированности. Он жертвует "верхами" ради универсальности, обеспечивая предсказуемую тягу в любых условиях, что идеально соответствует концепции "all-rounder".

Особенности конструкции рамы: прочность и универсальность

Стальная трубчатая рама двойной петлевой конструкции обеспечивает исключительную жёсткость на кручение. Это критично для сохранения управляемости при агрессивной езде по бездорожью и при полной загрузке багажом. Одновременно каркас обладает расчётной эластичностью, поглощающей вибрации от неровных покрытий без передачи дискомфорта на руль.

Двигатель интегрирован как несущий элемент силовой схемы, что снижает общий вес и улучшает развесовку. Крепления силового агрегата выполнены через резиновые демпферы, минимизирующие передачу высокочастотных вибраций на раму. Подобная компоновка позволяет эффективно гасить ударные нагрузки при прыжках на грунте.

Ключевые инженерные решения

Геометрия рамы реализует концепцию многофункциональности: удлинённая база повышает стабильность на трассе, а компактные задние треугольники обеспечивают маневренность в городе. К характерным особенностям относятся:

• Усиленные зоны крепления: подвесок, багажных кофров и пассажирских ручек
• Заниженный центр тяжести за счёт нижнего расположения топливного бака
• Параллельное расположение труб в зоне сиденья для создания плоских площадок под тюнинг

Сравнение нагрузочных характеристик:

Максимальная нагрузка на багаж	30 кг
Допустимая нагрузка на пассажира	110 кг
Предельная прочность на кручение	15% выше аналогов класса

Заводские крепления для установки боковых кофров интегрированы непосредственно в каркас, исключая необходимость дополнительных дуг. Такое решение сохраняет габариты мотоцикла для фильтрации в потоке, но гарантирует надёжную фиксацию груза в условиях бездорожья.

Подвеска: адаптация к разному покрытию

Конструкция подвески TDM 850 стала ключом к его репутации "вездехода". Передняя 43-мм телескопическая вилка с увеличенным ходом (150 мм) и задний моноамортизатор с регулировкой преднатяга и отбоя уверенно обрабатывали неровности, сохраняя контроль на разбитом асфальте, грунтовых колеях или щебне. Жесткость настройки находила баланс между стабильностью в скоростных поворотах и комфортом на длинных дистанциях.

Инженеры Yamaha сделали ставку на предсказуемость работы подвески в любых условиях. Длинноходные элементы эффективно гасили резкие удары от глубоких выбоин, а прогрессивная характеристика демпфирования предотвращала пробои даже при загрузке мотоцикла снаряжением или пассажиром. Это превращало поездку по неидеальным дорогам в управляемый процесс, а не в борьбу за равновесие.

Особенности адаптации

• Универсальные настройки: Базовая калибровка демпферов рассчитана на смешанный стиль езды, не требуя частой регулировки при смене асфальта на грунт.
• Прогрессивные пружины: Обеспечивали плавное начало хода для комфорта и возрастающее сопротивление при больших нагрузках для сохранения устойчивости.
• Задний амортизатор с удаленным резервуаром: Улучшал теплоотдачу и стабильность характеристик при длительной работе на бездорожье или с грузом.

Параметр	Передняя вилка	Задний амортизатор
Ход	150 мм	120 мм
Регулировки	Преднатяг, отбой (опционально)	Преднатяг, отбой

Такая реализация подвески позволяла TDM 850 одинаково уверенно держать траекторию на мокром шоссе, "плыть" по песчаной колее или амортизировать тряску на брусчатке. Универсальность проявлялась в готовности к любым сценариям без потери управляемости.

Тормозная система для уверенного контроля

Надежное замедление Yamaha TDM 850 обеспечивается классической дисково-гидравлической схемой, адаптированной под универсальный характер мотоцикла. Передняя ось оснащена двумя вентилируемыми дисками диаметром 298 мм, зажатыми двухпоршневыми суппортами, что гарантирует мощное и стабильное торможение на трассе даже при полной загрузке.

Задний 245-миллиметровый диск с однопоршневым суппортом обеспечивает точную модуляцию усилия в условиях бездорожья или при маневрировании на низкой скорости. Отсутствие электронных помощников компенсируется продуманной механикой: прямые тормозные шланги минимизируют потери давления, а прогрессивные характеристики ручки и педали позволяют интуитивно дозировать усилие в любых сценариях движения.

Ключевые особенности

• Сбалансированное распределение нагрузки: Геометрия рычагов и суппортов оптимизирована для синхронной работы переднего и заднего контуров
• Устойчивость к перегреву: Вентилируемые передние диски эффективно рассеивают тепло при длительном торможении в горной местности
• Прогрессивная обратная связь: Чувствительность управления позволяет точно контролировать блокировку колес на грунте или мокром асфальте

Простота конструкции оборачивается практическим преимуществом: обслуживание системы ограничивается периодической заменой колодок и тормозной жидкости, что критично для мотоцикла, рассчитанного на дальние экспедиции. При этом ремонтопригодность узлов позволяет оперативно восстановить функциональность даже в полевых условиях.

Комфортная посадка водителя при дальних поездках

Эргономика TDM 850 разработана с прицелом на многочасовое пребывание в седле. Прямая посадка с вертикальным положением корпуса минимизирует нагрузку на поясницу и запястья, характерную для спортивных моделей. Широкий руль с комфортным выносом обеспечивает естественный угол сгиба рук, а подножки оптимально смещены под водителя, создавая расслабленную позу "три четверти".

Плотное, но не жесткое сиденье с правильным балансом поддержки и амортизации предотвращает онемение. Расстояние от руля до седла и высота подножек образуют продуманный треугольник, позволяя легко менять положение тела при монотонной езде. Защита от ветра хоть и минималистична, эффективно перенаправляет поток на грудь, снижая усталость от постоянного давления на корпус.

Ключевые особенности посадки

• Умеренно высокая посадка: улучшает обзор без сложностей при маневрировании на низких скоростях
• Сведенные к минимуму вибрации: на руле и подножках благодаря демпфирующим элементам
• Возможность корректировки позы: за счет смещения веса на подножки или переноса ног на пассажирские упоры

Параметр	Влияние на комфорт
Угол наклона таза	Естественное распределение веса по седлу
Высота руля	Отсутствие необходимости наклоняться вперед
Форма бензобака	Свобода движения коленей при контроле мотоцикла

Баланс веса и управляемости на дороге

Конструкторы Yamaha TDM 850 сознательно сместили акцент на низкий центр тяжести: компактный V-образный двухцилиндровый двигатель с углом развала 90° размещен максимально низко в алюминиевой раме двойного назначения. Это обеспечивает исключительную стабильность при движении по прямой и снижает инерцию руля при маневрах, превращая внушительные 205 кг сухого веса в управляемый инструмент.

Распределение массы по осям (48% на перед/52% на зад) оптимизировано для универсальных задач: вертикальная посадка райдера дополняется 1435-миллиметровой колесной базой, создавая предсказуемое поведение в поворотах. Широкий руль обеспечивает точное дозирование усилия, а умеренный дорожный просвет (160 мм) сохраняет уверенный контакт с асфальтом даже при агрессивном пилотировании.

Ключевые факторы управляемости

• Гибкая подвеска: Телескопическая вилка 43 мм и моноамортизатор с регулируемой преднагрузкой адаптируются к неровностям без потери контроля
• Оптимальные углы установки колес: Рулевой угол 28° и вылет вилки 109 мм сокращают время реакции на наклон
• Шины спортивно-туристического типа (110/80-18 спереди, 160/60-17 сзади) сочетают сцепление с асфальтом и плавность переходов

Особое внимание уделено синхронизации кинематики: короткоходный двигатель с плавной кривой крутящего момента (8.1 кгм при 6500 об/мин) работает в тандеме с точной 5-ступенчатой коробкой передач, исключая рывки при разгоне в наклоне. Тормозная система с 298-миллиметровыми передними дисками и 4-поршневыми суппортами обеспечивает прогнозируемое замедление без нарушения траектории.

Параметр	Влияние на управляемость
Высота седла	825 мм: Снижает смещение центра масс при перекладках
Диаметр колес	18"/17": Повышает стабильность на разбитом покрытии
Расположение топливного бака	Под сиденьем (15 л): Сохраняет централизацию массы при заправке

Результат – нейтральная реакция на контрруление и минимальное усилие при смене направления, что позволяет эксплуатировать TDM 850 как в плотном городском потоке, так и на затяжных горных серпантинах. Машина прощает ошибки дросселирования в повороте благодаря сбалансированной развесовке и прогрессивной характеристике подвесок.

Расход топлива и запас хода от бака

Yamaha TDM 850 демонстрирует умеренный расход топлива для своего класса: в смешанном режиме эксплуатации показатель составляет 5.5–6.2 л/100 км. На трассе при стабильных скоростях цифра снижается до 5.0–5.3 л/100 км, тогда как в плотном городском потоке с частыми разгонами может достигать 6.8–7.2 л/100 км. Экономичность обеспечивается эффективной работой 850-кубового 10-клапанного двигателя и аэродинамикой.

Объем топливного бака в 20 литров (у ранних версий – 22 л) гарантирует солидный запас хода. При стандартной эксплуатации мотоцикл преодолевает 330–380 км до необходимости заправки. На шоссе дистанция увеличивается до 400–420 км, в агрессивной городской езде сокращается до 280–300 км. Такой диапазон позволяет планировать длительные поездки без частых остановок.

Детализация показателей

Режим эксплуатации	Ср. расход (л/100 км)	Запас хода (км)
Магистраль (90–110 км/ч)	5.1–5.4	370–400
Смешанный цикл	5.7–6.0	330–360
Город (активный ритм)	6.5–7.0	290–310

Факторы влияния: стиль езды, состояние воздушного фильтра и системы впрыска, давление в шинах, дополнительный груз. Регулярное обслуживание и плавное ускорение оптимизируют экономичность.

Надежная электросистема и блок питания

Конструкторы Yamaha TDM 850 уделили особое внимание стабильности работы электрооборудования при любых нагрузках и погодных условиях. Система построена на продуманной компоновке проводки, защищенных разъемах и компонентах с запасом прочности, что минимизирует риски окисления контактов или коротких замыканий.

Генератор переменного тока мощностью 500 Вт уверенно обеспечивает питание всех потребителей – от обязательных фар и зажигания до дополнительных гаджетов. В паре с ним работает герметичный свинцово-кислотный аккумулятор повышенной емкости, легко запускающий двигатель даже после длительного простоя в холодном климате.

Ключевые компоненты и преимущества

• Мощный генератор с эффективным охлаждением исключает просадки напряжения при включении дальнего света и подогрева ручек.
• Дублированная система зажигания (Twin Pick-up TCI) – две независимые катушки и датчики гарантируют стабильную искру при отказе одного контура.
• Защищенная проводка в гофротрубках и влагостойкие разъемы предотвращают коррозию в дождь или при мойке.

Регулятор напряжения с алюминиевым радиатором надежно удерживает зарядный ток в пределах 14.2–14.8 В, продлевая срок службы аккумулятора. Такая отказоустойчивость позволяет без опасений подключать навигацию, дополнительную светотехнику или заряжать устройства через штатную розетку 12 В.

Особенности трансмиссии и сцепления

5-ступенчатая коробка передач TDM 850 оснащена усиленными шестернями, оптимизированными под высокий крутящий момент 270-градусного коленвала. Переключения отличаются чёткостью даже при агрессивном старте с пробуксовкой, а вал первичной передачи укорочен для снижения инерции.

Многодисковое мокрое сцепление использует диафрагменную пружину вместо винтовых – это уменьшает усилие на рычаге и предотвращает «усталость» кисти в долгих поездках. Система интегрирована с демпфером крутильных колебаний, гасящим резкие нагрузки при переключениях на бездорожье.

Ключевые преимущества

• Защита от ложных включений: фиксирующая вилка на 3-й и 4-й передачах исключает самопроизвольное выпадение
• Усиленные сальники на выходных валах предотвращают течь масла при длительном крене
• Цепной привод требует обслуживания лишь каждые 12 000 км благодаря саморегулирующемуся натяжителю

Параметр	Характеристика
Тип сцепления	Многодисковое в масляной ванне
Число дисков	9 стальных + 8 фрикционных
Управление	Тросовый привод с гидрокорректором усилия

Зимнее хранение: подготовка к консервации

Тщательная подготовка Yamaha TDM 850 к зимней консервации напрямую влияет на сохранность узлов и лёгкий запуск весной. Пренебрежение процедурами может привести к коррозии топливной системы, разрядке аккумулятора и повреждению резинотехнических изделий.

Основные этапы включают обработку топливной системы, защиту металлических поверхностей от коррозии и обеспечение оптимальных условий хранения. Правильно выполненная консервация минимизирует негативное воздействие низких температур и простоя.

Ключевые этапы подготовки

• Топливная система:
  • Залейте бак полностью для предотвращения конденсата
  • Добавьте стабилизатор топлива и запустите двигатель на 5 минут
  • Перекройте топливный кран
• Аккумулятор:
  • Отсоедините клеммы и очистите контакты
  • Храните в сухом месте при +10...+15°C
  • Подзаряжайте каждые 4-6 недель

Защитные процедуры

1. Обработайте металлические поверхности антикором
2. Нанесите консервационную смазку на цепь
3. Установите мотоцикл на подставки для разгрузки подвески
4. Накройте техку дышащим чехлом

Элемент	Рекомендуемые препараты	Периодичность контроля
Шины	Силиконовый спрей для резины	Ежемесячно (давление)
Тормозная система	Тормозная жидкость DOT 4	Перед постановкой/весной

Особое внимание уделите дренажным отверстиям рамы – очистите их от грязи. Проверьте уровень масла и охлаждающей жидкости – при необходимости долейте до максимума. Убедитесь в отсутствии подтёков технических жидкостей.

Запуск двигателя в холодную погоду: советы

Низкие температуры создают дополнительные сложности при запуске двигателя Yamaha TDM 850. Топливо хуже испаряется, масло густеет, а аккумулятор теряет часть мощности. Правильная подготовка и последовательность действий существенно облегчат процесс.

Соблюдение нескольких ключевых рекомендаций поможет запустить мотор даже в сильный мороз без лишней нагрузки на стартер и электросистему. Основное внимание стоит уделить подготовке перед поворотом ключа и работе с органами управления после старта.

Порядок действий

1. Подготовка:
   • Выключите все энергопотребители (фары, подогрев)
   • Выжмите сцепление для снижения нагрузки на стартер
   • Убедитесь в исправности аккумулятора (напряжение не ниже 12.5В)
2. Запуск:
   • Поверните ключ без подачи газа
   • Удерживайте стартер не дольше 5 секунд
   • При неудаче – пауза 30 секунд перед повторной попыткой
3. После старта:
   • Дайте двигателю поработать на холостых 30-60 секунд
   • Плавно отпускайте сцепление только после стабилизации оборотов
   • Избегайте резкого газа первые 2-3 минуты

Проблема	Решение
Слабый аккумулятор	Использование пуско-зарядного устройства
Загустевшее масло	Заливка зимней синтетики (5W-40)
Конденсат в топливе	Добавка дегидратанта в бак

Систематическая диагностика состояния свечей зажигания и чистоты топливных фильтров критически важна для беспроблемного зимнего запуска. При регулярных трудностях проверьте компрессию и состояние регулятора холостого хода.

Ежедневное обслуживание: ключевые точки

Перед каждым выездом проверяйте уровень моторного масла через смотровое окно на правой крышке двигателя. Мотоцикл должен стоять вертикально на ровной поверхности. Допустимый диапазон – между метками MIN и MAX.

Контролируйте давление в шинах холодной резины согласно значениям в руководстве (обычно 2.5 бара спереди / 2.9 бара сзади для одного водителя). Резкие перепады температуры или нагрузка требуют коррекции.

Обязательные процедуры

• Тормозная система: Убедитесь в отсутствии подтёков жидкости на магистралях, проверьте ход рычага переднего тормоза и педали заднего. Свободный ход рычага сцепления – 10-15 мм.
• Светотехника: Работа фар (ближний/дальний), стоп-сигнала, поворотников и габаритов. Протрите линзы от грязи.
• Цепь: Проверка провисания (30-40 мм при нажатии в середине нижней ветви) и смазка. Износ звеньев или звёзд требует замены.

Жидкости	Периодичность контроля
Охлаждающая (в расширительном бачке)	Раз в неделю
Тормозная (цвет/уровень в бачках)	Ежедневно

1. Осмотрите резиновые элементы: шины на порезы/инородные предметы, пыльники вилки и штока амортизатора на трещины.
2. Проверьте крепёж ключевых узлов: руль, подножки, зеркала, выхлопная система. Вибрации TDM 850 могут ослаблять соединения.
3. Убедитесь в исправности органов управления: плавность вращения ручки газа, чёткое переключение передач на заглушенном двигателе.

Регулировка тросов управления и смазка

Своевременная регулировка тросов управления (сцепления, газа, тормозов) критична для безопасной эксплуатации Yamaha TDM 850. Неправильный свободный ход приводит к неполному включению сцепления, снижению точности управления дросселем или замедленной реакции тормозной системы.

Профилактическая смазка внутренней поверхности тросов предотвращает их заедание, коррозию и износ оболочки. Особенно актуально для мотоциклов, эксплуатирующихся в условиях высокой влажности или после длительного простоя.

Алгоритм работ

Регулировка троса сцепления:

1. Проверьте свободный ход рычага сцепления на руле (стандарт: 10-15 мм на конце рычага)
2. Ослабьте контргайку регулировочной муфты возле картера двигателя или рукоятки
3. Вращайте муфту для установки требуемого зазора
4. Зафиксируйте положение контргайкой, проверьте плавность хода

Регулировка троса газа:

1. Убедитесь в наличии свободного хода рукоятки (2-3 мм до натяжения троса)
2. Отрегулируйте натяжение через муфты под баком или на карбюраторах
3. Проконтролируйте автономный возврат дроссельной заслонки в исходное положение

Смазка тросов:

• Снимите трос с креплений, отсоединив от органов управления и исполнительных механизмов
• Используйте аэрозольную смазку с тефлоном или силиконом со специальной насадкой-трубкой
• Подавайте состав внутрь оболочки до выхода излишков с противоположного конца
• Протрите наружную поверхность, установите трос на место с повторной регулировкой

Рекомендуется: Проверять состояние тросов каждые 5 000 км, а полную смазку проводить минимум раз в сезон. При замене тросов отдавайте предпочтение оригиналам с тефлоновым покрытием.

Проверка уровня масла и замена

Регулярный контроль уровня и состояния моторного масла критичен для ресурса двигателя TDM 850. Проверку проводите на прогретом моторе после 5-10 минут стоянки на ровной поверхности, используя центральную подножку. Извлеките щуп, протрите его начисто, вставьте обратно до упора и снова извлеките для точного считывания. Уровень должен находиться между метками MIN и MAX. При необходимости долейте масло идентичного типа и спецификации через заливную горловину на правой стороне картера.

Замена масла и фильтра выполняется согласно регламенту (обычно каждые 4000-6000 км). Требуемый объем масла с заменой фильтра – около 3.7 литра. Используйте масла класса JASO MA или MA2 вязкостью 10W-40 или 15W-50 (рекомендации производителя в руководстве обязательны). Прогрейте двигатель до рабочей температуры для улучшения слива отработанного масла.

Порядок замены масла и фильтра:

1. Открутите сливную пробку на нижней части картера (ключ на 17 мм), предварительно подставив емкость минимум на 4 литра.
2. После полного слива установите новую медную шайбу на пробку и затяните с моментом 43 Н·м.
3. Снимите старый масляный фильтр (ключом или съемником). Смажьте резиновое уплотнение нового фильтра чистым маслом, залейте в него ~100 мл масла, затяните вручную "до упора" плюс 3/4 оборота.
4. Залейте свежее масло через горловину (~3.5 л), запустите двигатель на 1-2 минуты для заполнения фильтра.
5. Заглушите мотор, подождите 3-5 минут и повторно проверьте уровень щупом, при необходимости долейте до середины между рисками.

Утилизируйте отработку экологически безопасно. Контроль герметичности соединений после запуска обязателен.

Техобслуживание карбюраторов Yamaha TDM 850

Регулярное техобслуживание карбюраторов критически важно для стабильной работы двигателя TDM 850. Загрязнённые жиклёры или нарушенные регулировки приводят к плавающим оборотам, провалам мощности и повышенному расходу топлива.

Комплексная чистка и настройка требуются каждые 15-20 тыс. км или при явных симптомах неисправности. Для работы потребуются очиститель карбюраторов, набор щёток, сжатый воздух, защитные перчатки и манометр для синхронизации.

Ключевые этапы обслуживания

1. Демонтаж карбюраторов:
   • Снимите бак, воздушный фильтр и корпуса дросселей
   • Отсоедините тяги привода и топливные шланги
   • Аккуратно извлеките блок карбюраторов в сборе
2. Чистка и диагностика:
   • Полностью разберите карбюраторы, извлеките жиклёры, иглы, поплавки
   • Промойте все каналы и детали спецочистителем
   • Проверьте износ дроссельных заслонок и осей
3. Регулировки:
   • Установите уровень топлива в поплавковых камерах (8.5±0.5 мм)
   • Отрегулируйте холостой ход винтом качества смеси (1.5-2 оборота от закрутки)
4. Синхронизация:
   • Подключите манометр к вакуумным портам после сборки
   • Добейтесь одинакового разрежения в обоих цилиндрах на холостых (1100-1300 об/мин)

Параметр	Значение
Диаметр диффузора	38 мм
Главный жиклёр	#142.5 (стандарт)
Жиклёр холостого хода	#40
Рекомендуемое давление топлива	0.2-0.3 бар

После сборки проверьте работу на всех режимах: плавный набор оборотов без рывков, стабильный холостой ход, отсутствие хлопков во впуске или выхлопе. При необходимости выполните тонкую корректировку винта качества смеси на прогретом двигателе.

Замена воздушного фильтра своими руками

Регулярная замена воздушного фильтра критически важна для сохранения характеристик Yamaha TDM 850. Загрязненный фильтр создает сопротивление потоку воздуха, обедняет топливовоздушную смесь, приводит к потере мощности, увеличению расхода топлива и затрудненному запуску. Периодичность замены указана в руководстве пользователя, но зависит от условий эксплуатации: при езде в пыльной местности или по бездорожью проверяйте состояние фильтра чаще.

Для самостоятельной замены потребуется новый воздушный фильтр, соответствующий модели TDM 850 (оригинальный или качественный аналог), крестовая отвертка, чистая ветошь для удаления возможного мусора из корпуса и пылесос. Работу выполняйте на холодном двигателе в чистом, хорошо освещенном месте, чтобы исключить попадание посторонних частиц во впускной тракт.

Пошаговая процедура замены

1. Снимите сиденье: Откройте ключом замок под хвостовой частью сиденья и аккуратно снимите сиденье с мотоцикла.
2. Демонтируйте топливный бак:
   • Отсоедините топливный шланг (предварительно подготовьте емкость или ветошь для остатков топлива).
   • Отключите электрический разъем датчика уровня топлива.
   • Ослабьте болты крепления бака в передней части и аккуратно приподнимите бак, отведя его назад и вверх.
   • Надежно зафиксируйте бак в приподнятом положении (например, деревянным бруском), обеспечив доступ к воздушной камере под ним.
3. Откройте корпус воздушного фильтра: Найдите пластиковый корпус прямоугольной формы. Крестовой отверткой выверните все винты по периметру его верхней крышки.
4. Извлеките старый фильтр: Снимите крышку корпуса. Достаньте старый воздушный фильтр, обращая внимание на его ориентацию и расположение уплотнительных резинок.
5. Очистите корпус: Тщательно пропылесосьте внутреннюю полость корпуса и саму крышку. Протрите поверхности чистой сухой ветошью. Не используйте сжатый воздух – это может загнать грязь глубже во впускные каналы.
6. Установите новый фильтр: Поместите новый фильтр в корпус, строго соблюдая правильное положение и ориентацию (сориентируйте по меткам или форме старого). Убедитесь, что уплотнительные кромки фильтра равномерно прилегают по всему периметру посадочного места.
7. Соберите корпус: Установите крышку корпуса на место и равномерно, без перекосов, затяните все винты крестовой отверткой.
8. Установите топливный бак: Осторожно опустите бак на место. Подсоедините топливный шланг (проверьте надежность соединения) и электрический разъем датчика уровня топлива. Затяните болты крепления бака.
9. Установите сиденье: Поставьте сиденье на место и зафиксируйте его замком.

После замены запустите двигатель и убедитесь в стабильной работе на холостом ходу и плавном отклике на ручку газа. Правильно установленный чистый фильтр обеспечит оптимальное наполнение цилиндров воздухом, что напрямую влияет на динамику, экономичность и ресурс двигателя TDM 850.

Особенности обслуживания охлаждающей жидкости на Yamaha TDM 850

Интервал замены составляет 2 года или 24 000 км пробега, в зависимости от условий эксплуатации. Пренебрежение сроком приводит к снижению антикоррозийных свойств и риску перегрева двигателя. Обязательно используйте качественные антифризы класса G12/G12+ (силикатные или органические) для защиты алюминиевых компонентов системы.

Контроль уровня осуществляется через расширительный бачок на правой стороне рамы. Минимальный объем при холодном двигателе – между отметками MIN/MAX. Проверяйте состояние шлангов и соединений радиатора ежемесячно: трещины или подтеки требуют немедленного устранения.

Процедура замены жидкости

1. Слейте старый антифриз через кран на нижнем патрубке радиатора (требуется снятие левого пластикового подкрылка).
2. Промойте систему дистиллированной водой 2-3 цикла до прозрачного слива, запуская двигатель на 3-5 минут после каждой заливки.
3. Залейте новый концентрат, разведенный дистиллированной водой 1:1 (общий объем системы – 2.3 л).

Удаление воздушных пробок – критический этап. После заполнения прогрейте двигатель до 90°C с открытой крышкой бачка, добавляя жидкость по мере ухода пузырей. Повторите процедуру через 100-200 км пробега.

Проблема	Решение
Быстрое падение уровня	Проверка помпы (сальник) и герметичности патрубков
Коричневый оттенок жидкости	Срочная замена с промывкой (признак коррозии)
Постоянный перегрев	Диагностика термостата или забитого радиатора

Используйте только рекомендованные производителем охлаждающие жидкости – несовместимые составы вызывают коррозию алюминиевых головок цилиндров. Утилизируйте отработку в специализированных пунктах.

Диагностика и замена свечей зажигания

Проверка свечей на TDM 850 – критически важная процедура для поддержания стабильной работы двухцилиндрового двигателя. Начинайте диагностику при появлении симптомов: затрудненный запуск, "троение" на холостых оборотах, провалы при резком открытии дросселя или повышенный расход топлива. Для точной оценки снимите обе свечи после остывания двигателя, используя специальный свечной ключ с магнитным наконечником.

Визуально проанализируйте состояние электродов и изолятора. Нормальный цвет – светло-коричневый или серый. Белый налет сигнализирует о бедной смеси, масляные следы – об износе поршневых колец или сальников клапанов, а черная сажа – о переобогащении топливом или слабой искре. Замеряйте зазор щупом (рекомендуемые значения указаны в мануале, обычно 0.8-0.9 мм), корректируя его подгибанием бокового электрода при отклонениях.

Порядок замены и важные нюансы

При установке новых свечей обязательно соблюдайте моменты затяжки (25-30 Н·м для алюминиевых головок TDM). Превышение усилия повредит резьбу, недостаток – вызовет прогар прокладки и потерю компрессии. Используйте только рекомендованные производителем модели, например NGK CR9EK или Denso U27ETR. Последовательность действий:

1. Очистите посадочные места от грязи сжатым воздухом
2. Вручную вкрутите свечи до упора (чтобы избежать перекоса)
3. Дожмите динамометрическим ключом с плавным усилием
4. Подключите высоковольтные провода в правильной полярности

После замены проведите тестовую поездку. Устойчивая работа на всех режимах без рывков подтвердит корректность процедуры. Интервал замены – каждые 8-10 тыс. км, но сокращайте его при активной эксплуатации в дождливом климате или частых поездках по бездорожью.

Проблема	Визуальный признак	Возможная причина
Пропуски зажигания	Мокрая керамика, запах бензина	Неисправность катушки, богатая смесь
Снижение мощности	Красноватый налет на изоляторе	Топливо с присадками металлов
Высокий расход масла	Масляные отложения на резьбе	Износ ЦПГ или маслосъемных колпачков

Обслуживание и регулировка цепи привода

Правильное натяжение цепи критично для безопасности и долговечности трансмиссии TDM 850. Слишком тугая цепь создает избыточную нагрузку на подшипники валов и коробки передач, провоцируя их преждевременный износ. Слишком слабое натяжение увеличивает риск соскока цепи со звездочек, особенно при проезде неровностей или резком ускорении, что может привести к блокировке заднего колеса и аварии.

Регулярно проверяйте состояние цепи: уделяйте внимание отсутствию заеданий звеньев (ржавчина, загрязнения), равномерному износу роликов и отсутствию критического растяжения. Используйте штатные метки на маятнике для точного измерения провисания в средней части верхней ветви цепи при установленном мотоцикле на центральную подставку. Регулировка осуществляется ослаблением контргаек оси заднего колеса и вращением двух эксцентриковых валов синхронно, сохраняя соосность.

Порядок регулировки и обслуживания

1. Подготовка: Установите мотоцикл на центральную подставку (обеспечивает разгрузку задней подвески). Очистите цепь от старой смазки и грязи специальным средством.
2. Проверка провисания: Измерьте прогиб цепи в середине верхней ветви между звездами. Номинальное значение: 30-40 мм. Замер производите с усилием ~10 Н (1 кгс).
3. Регулировка:
   • Ослабьте контргайки на правой и левой стороне оси заднего колеса.
   • Вращайте оба эксцентриковых вала синхронно (например, гаечным ключом на 22 мм), ориентируясь по меткам на маятнике.
   • Добейтесь одинакового положения меток с обеих сторон – это гарантирует правильное положение колеса.
4. Затяжка: Надежно затяните контргайки оси с моментом 120 Н·м. Перепроверьте провисание после затяжки.
5. Смазка: Обильно обработайте цепь по всей длине специальной цепной смазкой (аэрозоль или масленка), вращая колесо. Излишки удалите сухой ветошью через 10-15 минут.

Параметр	Значение	Примечание
Номинальное провисание	30-40 мм	На центральной подставке
Момент затяжки контргаек	120 Н·м	Обязательно динамометрическим ключом
Предельный износ цепи	Не более 2-3%	Проверка по удлинению на 20 звеньев

Контролируйте состояние звездочек: заостренные или "крючковатые" зубья свидетельствуют о критическом износе. Замену цепи всегда производите вместе с комплектом звезд (задняя + передняя) во избежание ускоренного износа новых деталей. Используйте только качественные цепи O/X-образного типа, рекомендованные производителем.

Контроль давления в шинах для разных нагрузок

Рекомендованное давление в шинах Yamaha TDM 850 напрямую зависит от загрузки мотоцикла и условий эксплуатации. Производитель указывает базовые значения в руководстве пользователя, но их необходимо корректировать при перевозке пассажира или багажа.

Несоблюдение норм приводит к ухудшению устойчивости, снижению ресурса покрышек и риску аварии. Регулярная проверка манометром перед поездкой – обязательная процедура, особенно при изменении нагрузки.

Рекомендации по давлению

Стандартные значения для одиночной езды:

• Передняя шина: 2.2–2.3 бар
• Задняя шина: 2.5–2.6 бар

Корректировки при повышенной нагрузке:

Тип нагрузки	Передняя шина	Задняя шина
Поездка с пассажиром	+0.1 бар	+0.3–0.4 бар
Перевозка багажа (до 30 кг)	Без изменений	+0.2 бар
Пассажир + багаж	+0.1 бар	+0.5 бар

Важные нюансы:

1. Измеряйте давление только на холодных шинах (после стоянки 3+ часа)
2. При длительном движении по трассе добавьте 0.1–0.2 бар к заднему колесу
3. Использование давления ниже нормы вызывает перегрев резины и ускоренный износ
4. Превышение нормы уменьшает пятно контакта и снижает сцепление на мокрой дороге

Регулировка высоты руля для эргономики

Регулировка высоты руля на Yamaha TDM 850 – ключевой элемент адаптации мотоцикла под индивидуальную антропометрию водителя. Правильное положение рук напрямую влияет на управляемость, комфорт в длительных поездках и снижение утомляемости. Заводская настройка подходит далеко не всем, особенно при нестандартном росте или специфических предпочтениях в посадке.

Доступные варианты корректировки зависят от года выпуска модели и установленной фурнитуры. Стандартные кронштейны руля часто предусматривают несколько позиций крепления (обычно 2-3 уровня), позволяя смещать руль вверх/вниз в пределах 10-30 мм. Для кардинальных изменений требуется установка альтернативных рулевых стоек (например, от Touratech или SW-Motech), расширяющих диапазон регулировок или изменяющих вылет руля.

Порядок регулировки и рекомендации

1. Подготовка: Зафиксируйте мотоцикл на подставке, ослабьте крепежные болты верхнего траверса и кронштейнов руля.
2. Корректировка: Аккуратно приподнимите или опустите руль, ориентируясь на метки позиций. Избегайте перекоса.
3. Фиксация: Равномерно затяните болты крест-накрест с рекомендуемым моментом (указан в мануале).

Критерии правильной настройки:

• Предплечья параллельны земле при хвате руля, локти слегка согнуты.
• Отсутствие давления на запястья или необходимости тянуться вперед.
• Сохранение легкого контроля на бездорожье без потери комфорта в "асфальтовом" режиме.

Важно: После регулировки проверьте свободный ход руля на всем диапазоне поворота, отсутствие контакта с топливным баком или пластиком. Убедитесь, что гидро/электролинии и тросы управления не натянуты и не перекручены.

Настройка подвески под вес водителя и груза

Корректная регулировка подвески Yamaha TDM 850 критична для сохранения управляемости и комфорта при изменении нагрузки. Заводские настройки рассчитаны на усреднённый вес водителя (70-80 кг), поэтому адаптация под индивидуальные параметры обязательна – особенно при перевозке пассажира или багажа.

Пренебрежение регулировками провоцирует ухудшение курсовой устойчивости, снижение эффективности торможения и ускоренный износ компонентов. Контролируйте статический провис (sag) – ключевой индикатор правильности настройки.

Порядок регулировки

Этапы калибровки передней и задней подвески:

1. Измерение статического провиса:
   • Установите мотоцикл на подножки (без центральной стойки)
   • Замерьте расстояние между точками на маятнике и раме в полностью выжатом состоянии (А)
   • Повторите замер при опущенном мотоцикле с водителем в экипировке (Б)
   • Оптимальный провис: (А-Б) = 30-40 мм для одного водителя; 45-55 мм – с пассажиром/грузом
2. Корректировка преднагрузки пружины:
   • Регулировочные кольца на заднем амортизаторе (доступ через отверстие под сиденьем)
   • Вилка – через верхние юбки ключом на 32 мм
   • Увеличение преднагрузки при провисе >55 мм, уменьшение – при <30 мм
3. Настройка демпфирования:

   Условия эксплуатации	Рекомендации по демпфированию
   Одиночная поездка (асфальт)	Стандартные настройки компрессии/отбоя
   Гружёный мотоцикл	+2-3 клика отбоя на заднем амортизаторе
   Бездорожье/плохие дороги	Ослабить компрессию на 1/4 оборота спереди

Важно: Проверяйте баланс подвески после регулировок – при резком торможении передняя вилка не должна "клевать" чрезмерно, а задняя часть – проседать под грузом. Для точной калибровки используйте двухэтапную проверку провиса: сначала с весом только мотоцикла, затем с водителем.

Снятие и установка багажных систем

Перед началом работ убедитесь в наличии необходимых инструментов: торцевые ключи (8–12 мм), шестигранники, крестовая отвёртка. Зафиксируйте мотоцикл на центральной подставке для предотвращения опрокидывания. Снимите сиденье для доступа к точкам крепления верхнего кофра.

Очистите крепёжные элементы и контактные зоны рамы от грязи. Проверьте целостность резьбовых отверстий на подрамнике. При установке сторонних систем сверьтесь с инструкцией производителя – несоответствие нагрузок может повредить конструкцию.

Ключевые этапы работ

Снятие боковых кофров:

1. Откройте кофры, удалите содержимое
2. Выкрутите болты крепления кронштейнов к раме (2 шт. с каждой стороны)
3. Ослабьте стяжные хомуты крепления к заднему багажнику
4. Снимите кофры с направляющих плавным движением вверх

Демонтаж верхнего боксa:

• Отсоедините проводку стоп-сигнала (если подключена)
• Выкрутите 4 крепёжных болта через технологические люки в днище
• Поднимите бокс вертикально, отсоединяя от платформы

Монтаж новой системы:

Этап	Действие
Фиксация платформы	Закрепите базу болтами через штатные отверстия подрамника с динамометрическим ключом (22–25 Н∙м)
Установка кофров	Наденьте боксы на направляющие до щелчка, затяните хомуты и рамочные крепления
Проверка	Убедитесь в отсутствии люфтов и контакта с колёсами/подвеской

После установки протестируйте систему под нагрузкой 5–7 кг. Регулярно проверяйте затяжку креплений каждые 500–700 км пробега. Избегайте превышения максимальной нагрузки в 30 кг для верха и 12 кг для боковин.

Типичные проблемы двигателя: симптомы и решения

Двигатель Yamaha TDM 850 славится надёжностью, но отдельные "болезни" проявляются при пробегах свыше 60-80 тыс. км. Основные риски связаны с системой питания, ГРМ и уплотнениями. Ранняя диагностика и своевременное обслуживание предотвращают дорогостоящий ремонт.

Характерные неисправности часто вызваны возрастным износом или некачественным топливом. Особое внимание уделяйте карбюраторам, цепи ГРМ и прокладкам. Ниже разобраны ключевые проблемы с указанием признаков и методов устранения.

Распространённые неполадки

Плавающие холостые обороты и рывки при разгоне

• Симптомы: Неустойчивая работа на "холодную", провалы мощности на 3-4 тыс. об/мин, повышенный расход топлива.
• Причины: Засор жиклёров карбюраторов, износ диафрагм ускорительных насосов.
• Решение: Чистка карбюраторов ультразвуком, замена уплотнительных колец и диафрагм, регулировка уровня топлива в поплавковых камерах.

Стук в верхней части двигателя

• Симптомы: Металлический цокающий звук на прогретом моторе под нагрузкой, усиливающийся с ростом оборотов.
• Причины: Растяжение цепи ГРМ, износ натяжителя или успокоителей цепи.
• Решение: Замена цепи ГРМ в сборе с натяжителем, успокоителями и сальниками коленвала. Обязательна установка нового комплекта.

Течь масла из-под клапанной крышки

• Симптомы: Масляные потёки на рёбрах цилиндров, запах горелого масла, снижение уровня смазки.
• Причины: Усталость резины прокладки клапанной крышки, деформация прижимной поверхности.
• Решение: Замена прокладки с очисткой посадочных плоскостей, обработка герметиком (Loctite 574) в зоне полукруглых заглушек.

Проблема	Критичность	Средняя стоимость ремонта
Износ цепи ГРМ	Высокая (риск загиба клапанов)	15-25 тыс. руб.
Засор карбюраторов	Средняя (потеря динамики)	8-12 тыс. руб.
Течь прокладки клапанной крышки	Низкая (потери масла)	3-5 тыс. руб.

Падение компрессии и троение двигателя

1. Проверьте компрессию (минимум 10 бар в цилиндрах с разницей не >1 бар)
2. При отклонениях – осмотрите кольца и зеркало цилиндров через свечные отверстия эндоскопом
3. Замените маслосъёмные колпачки при наличии масла в свечных колодцах

Чистка топливной системы: этапы и нюансы

Для поддержания характеристик Yamaha TDM 850 регулярная чистка топливной системы критически важна, особенно при использовании неидеального топлива или длительных простоях. Загрязнения в карбюраторах, баке и магистралях приводят к падению мощности, неустойчивым оборотам и повышенному расходу.

Работу начинайте только при полном остывании двигателя в проветриваемом помещении, исключив источники открытого огня. При разборке карбюраторов фиксируйте расположение деталей фотосъемкой или схемами, чтобы избежать ошибок сборки.

Порядок выполнения работ

1. Очистка топливного бака
   Слейте остатки бензина, снимите бак. При коррозии или отложениях используйте химические очистители (например, "Hi-Gear") с последующей промывкой водой и сушкой феном. Важно: установите новый фильтр-сетку на топливном кране.
2. Демонтаж карбюраторов
   Отсоедините тросы газа, вакуумные шланги и топливопроводы. Ослабьте хомуты впускных патрубков. Нюанс: помечайте разъёмы дроссельных заслонок во избежание перепутывания.
3. Разборка и чистка
   • Распылите аэрозольный очиститель (Liqui Moly, ABRO) на внешние поверхности
   • Аккуратно разберите корпуса, извлеките жиклёры, иглы и поплавковые камеры
   • Погрузите детали в ультразвуковую ванну со спецраствором на 20-30 минут
   • Продуйте каналы и жиклёры сжатым воздухом (не более 3 бар)
4. Контроль и сборка
   Проверьте уровень поплавков, износ дроссельных осей, герметичность игольчатого клапана. Собирайте в обратной последовательности с заменой прокладок. Обязательно синхронизируйте карбюраторы после установки.

Элемент системы	Рекомендуемый интервал чистки	Критические признаки загрязнения
Топливный бак	Каждые 20 000 км	Ржавчина в фильтре, затрудненный запуск
Поплавковые камеры	Каждые 10 000 км	Подтопление карбюраторов, чёрный выхлоп
Жиклёры холостого хода	Каждые 5 000 км	Провалы на низких оборотах, глохнет на холостых

Профилактика: Добавляйте в бак стабилизаторы топлива при консервации мотоцикла и используйте топливо с октановым числом не ниже АИ-95. Регулярно заменяйте топливный фильтр тонкой очистки (если установлен в магистрали).

Проверка и замена тормозных колодок

Регулярный контроль состояния тормозных колодок критически важен для безопасности. Проверяйте толщину фрикционного материала при каждом ТО или перед длительной поездкой, обращая внимание на равномерность износа и отсутствие масляных пятен.

Чрезмерно стертые колодки снижают эффективность торможения и повреждают диски. Минимальная допустимая толщина накладки обычно составляет 2-3 мм, но свериться с мануалом Yamaha TDM 850 обязательно. Появление металлического скрежета – явный сигнал к немедленной замене.

Процедура замены

Для работы потребуется:

• Новый комплект колодок, рекомендованный производителем
• Тормозная жидкость DOT 4
• Шестигранные ключи и торцевая головка на 8 мм
• Чистая ветошь и стяжки для поршней

Последовательность действий:

1. Установите мотоцикл на подставку, снимите колесо при необходимости доступа
2. Извлеките стопорные шплинты и выбейте фиксирующие пальцы суппорта
3. Достаньте изношенные колодки, очистите посадочные места от грязи
4. Аккуратно вдавите поршни суппорта стяжками или монтажной лопаткой
5. Установите новые колодки, смазав направляющие пальцы тормозной смазкой
6. Соберите узел в обратном порядке, прокачайте тормозную систему

После замены обязательно проверьте работу тормозов на малой скорости перед выездом!

Параметр	Передние колодки	Задние колодки
Стандартная толщина	4.5 мм	4.0 мм
Критический износ	≤ 2.0 мм	≤ 1.5 мм
Количество пар	2 (на суппорт)	1

Диагностика состояния тормозной жидкости

Регулярная проверка тормозной жидкости на Yamaha TDM 850 критична для безопасности. Влага и продукты износа снижают её температуру кипения, что провоцирует отказ тормозов при агрессивном торможении или длительных спусках.

Визуальная оценка – первый этап диагностики. Убедитесь в отсутствии мутности, осадка или неоднородности в бачках главных цилиндров руля. Нормальный цвет свежей жидкости DOT 4 – прозрачно-янтарный, потемнение до тёмно-коричневого сигнализирует о необходимости замены.

Методы оценки состояния

Тест на влажность: Используйте электронный тестер для измерения содержания воды. Превышение 3% требует немедленной замены. Для TDM 850 критично из-за высоких нагрузок на трансмиссию двигателем.

Проверка упругости рычага: Если тормозной рычаг становится "ватным" при резком сжатии, это указывает на закипание жидкости или воздух в системе – диагностируйте и устраняйте причину.

График замены:

Рекомендованный интервал	Каждые 2 года
Экстремальные условия	Ежегодно (езда по горам, трек)
При критичных показателях тестера	Немедленно

Важно: Используйте только жидкости стандарта DOT 4 или DOT 5.1. Смешивание разных типов (особенно с DOT 5) недопустимо.

Типичные проблемы при игнорировании диагностики:

• Коррозия поршней суппортов и цилиндров
• Разбухание уплотнительных манжет
• Снижение КПД торможения на 40-60%

Обслуживание подшипников колес

Регулярная проверка и обслуживание колесных подшипников на Yamaha TDM 850 критически важны для безопасности и управляемости. Эти элементы испытывают высокие нагрузки при движении по разным покрытиям, а их износ напрямую влияет на стабильность мотоцикла в поворотах и четкость рулевого управления.

Пренебрежение диагностикой приводит к люфту колес, вибрациям на руле, неравномерному износу шин и риску заклинивания. На TDM 850 рекомендуется проверять состояние подшипников каждые 10 000 км или после агрессивной эксплуатации (бездорожье, длительные поездки с грузом), а также при любых признаках неисправности.

Ключевые этапы обслуживания

1. Диагностика люфта: Поднимите колесо домкратом, покарите его в вертикальной плоскости – ощутимый стук или свободный ход указывают на износ.
2. Чистка и оценка: После снятия ступицы тщательно удалите старую смазку. Осмотрите беговые дорожки и тела качения на предмет:
   • Задиров, выкрашивания или пятен коррозии
   • Изменения цвета металла (перегрев)
   • Шероховатости при вращении вручную
3. Смазка и замена:
   • Используйте только рекомендованные высокотемпературные консистентные смазки (например, Lithium Complex Grease NLGI 2)
   • Заполните полость ступицы смазкой на 30-50%, избегая попадания грязи
   • Заменяйте подшипники только парами на одной оси и при малейших сомнениях в их состоянии
4. Моменты затяжки: Строго соблюдайте параметры при установке оси и стопорных гаек (см. таблицу).

Компонент	Момент затяжки (Нм)
Ось переднего колеса	95
Гайка ступицы заднего колеса	120
Калиперы тормозов	30-35

Замена приводных звездочек и цепи

Износ цепи и звездочек напрямую влияет на безопасность и передачу мощности на Yamaha TDM 850. Регулярно проверяйте провисание цепи (допустимый люфт – 25-35 мм при нажатии в середине нижней ветви), состояние зубьев ведущей и ведомой звездочек (заостренные, изогнутые или сколотые зубья требуют замены), а также наличие заклинивших звеньев цепи.

Одновременная замена всех трех компонентов – цепи, ведущей и ведомой звездочек – обязательна. Установка новой цепи на изношенные звездочки ускорит ее выход из строя, а старая цепь на новых звездах нарушит зацепление. Используйте только рекомендованные производителем размеры: стандартно 17 зубьев на ведущей звездочке и 43 – на ведомой при шаге цепи 525.

Процедура замены

1. Зафиксируйте заднее колесо, ослабьте ось колеса и ступичную гайку.
2. Ослабьте болты крепления натяжителя цепи, снимите защиту.
3. Разомкните старую цепь с помощью выжимки, снимите ее со звездочек.
4. Открутите крепеж ведущей звездочки (требуется снятие крышки картера и левой подножки).
5. Установите новые звездочки с совмещением меток на шлицах вала и ступицы.
6. Наденьте новую цепь, соедините замком (стрелка замка – по направлению движения).
7. Отрегулируйте натяжение цепи смещением заднего колеса, проверьте соосность меток на маятнике.
8. Затяните все крепежи с указанным моментом (ось колеса – 105 Н·м, гайка ступицы – 120 Н·м).

После заменки избегайте резких ускорений первые 50 км для приработки. Контролируйте натяжение каждые 500 км – новая цепь быстро вытягивается. Используйте специализированные смазки, предотвращающие коррозию и уменьшающие трение. Сочетание своевременной замены трио и правильного обслуживания обеспечит плавность передачи момента и продлит ресурс трансмиссии TDM 850.

Ремонт электросистемы: основные узлы риска

Электросистема TDM 850, несмотря на общую надёжность, имеет несколько уязвимых мест, характерных для модели. Возраст мотоцикла и естественное старение компонентов повышают риски отказов, особенно в условиях влажности или перепадов температур.

Наиболее критичные проблемы проявляются в запуске двигателя, стабильности работы на холостом ходу и зарядке аккумулятора. Регулярная диагностика ключевых узлов позволяет предотвратить внезапные поломки в дороге.

Ключевые компоненты для диагностики

Узел	Типовые неисправности	Действия
Стартерное реле	Залипание контактов, окисление	Проверка мультиметром, зачистка клемм
Регулятор-выпрямитель	Перегрев, нарушение зарядки (14.8V+)	Контроль напряжения на АКБ при 5000 об/мин
Датчик коленвала	Обрыв обмотки, нестабильный сигнал	Замер сопротивления (270–330 Ом)
Разъёмы проводки	Коррозия контактов, нарушение изоляции	Визуальный осмотр, обработка контактной смазкой

Дополнительные риски:

• Генератор: Износ щёток, замыкание обмоток. При падении напряжения ниже 13V на средних оборотах – демонтаж и тест диодного моста.
• Цепь зажигания: Пробой катушек, трещины в ВВ проводах. Проверка свечных колпачков на утечку тока.
• Кнопки руля: Окисление контактов старта/стопа. Требуют разборки и чистки спиртом.

Уход за пластиком и хромом: защита от старения

Пластиковые детали TDM 850 подвержены выцветанию и растрескиванию под воздействием ультрафиолета и перепадов температур, особенно при регулярной эксплуатации в разных климатических условиях. Хромированные элементы теряют блеск из-за окисления, дорожных реагентов и влаги, что провоцирует появление ржавчины и микротрещин на поверхности.

Систематический уход предотвращает деградацию материалов: для пластика критична защита от УФ-излучения и глубокое увлажнение, а хрому необходима барьерная защита от окисления и абразивных частиц. Пренебрежение процедурами приводит к необратимым изменениям структуры материалов и дорогостоящей замене компонентов.

Пластик	Хром
Мойка: Бесконтактная очистка без агрессивных растворителей, мягкие щетки для труднодоступных зон Кондиционирование: Нанесение силиконовых спреев или тефлоновых составов 1 раз в 2 недели Восстановление: Полировка пастой для матового пластика при появлении белёсых пятен	Удаление коррозии: Алюминиевой фольгой, смоченной в Cola или растворе лимонной кислоты Полировка: Круговыми движениями войлочным кругом с пастой Autosol Консервация: Восковые составы или специализированные спреи (например, ACF-50) после каждой мойки

Критичные правила сохранения

1. Исключить автомойки с активной химией – щелочные составы разрушают защитные слои
2. При парковке под солнцем использовать чехлы с УФ-фильтрами
3. Зимняя эксплуатация требует еженедельной обработки хрома антиобледенителями

Моддинг TDM 850: популярные доработки

Владельцы Yamaha TDM 850 часто стремятся адаптировать мотоцикл под индивидуальные задачи и стиль езды, используя проверенные временем решения. Основные направления модернизации охватывают повышение комфорта, улучшение управляемости и усиление внедорожного потенциала без радикального изменения характера универсальной платформы.

Популярность определенных доработок обусловлена конструктивными особенностями TDM: подвеска с длинными ходами, высокий руль, характерная "горбатая" топливная емкость и специфичная посадка водителя. Эти элементы становятся отправными точками для тюнинга.

Ключевые направления моддинга

Топливный бак и сиденье:

• Установка бака от TDM 900 – устраняет "горб" и улучшает эргономику посадки.
• Монтаж сидений в стиле "флэт" (плоских) – обеспечивает больше свободы перемещения при езде по бездорожью.
• Обтяжка сидений качественной кожей или алькантарой – повышает комфорт на длинных дистанциях.

Подвеска и управление:

• Замена заднего амортизатора на регулируемые модели (Öhlins, Wilbers, Hyperpro) для точной настройки под нагрузку.
• Установка усиленных пружин и переборка вилок с заменой масла – улучшает реакцию на неровностях.
• Монтаж руля повышенного подъема (Renthal, SW-Motech) или подрулевых надставок – оптимизирует посадку для высоких райдеров.

Защита и функционал:

• Усиленные защитные дуги (Hepco & Becker, SW-Motech) – защищают двигатель и пластик при падениях.
• Крепления для кофров и мягких сумок – расширяют туристические возможности.
• Установка ветровых стекол повышенной эффективности (Puig, Givi) – снижает усталость на трассе.

Электрика и двигатель:

Доработка	Эффект
Чип-тюнинг ЭБУ	Корректировка топливных карт, сглаживание "провала" на низких оборотах
Воздушный фильтр нулевого сопротивления	Незначительный прирост отзывчивости двигателя
Светодиодная оптика	Улучшение освещения дороги и видимости мотоцикла

Внешний вид:

1. Демонтаж заводских пластиковых крыльев в пользу укороченных или алюминиевых версий.
2. Окраска рамы, колесных дисков и элементов подвески в контрастные цвета (черный, золотой).
3. Замена выхлопной системы на облегченные варианты (Akrapovič, SC Project) для изменения звука и снижения веса.

Выбор резины для дороги и легкого бездорожья

Для Yamaha TDM 850 критично найти баланс между асфальтовым сцеплением и внедорожным потенциалом. Универсальный протектор должен уверенно отрабатывать городские маневры, скоростные шоссе и непредсказуемые грунтовки. Слишком "дорожная" резина ограничит свободу на проселках, а агрессивный внедорожный рисунок ухудшит управляемость на асфальте и сократит ресурс.

Оптимальный выбор – класс Adventure/Touring с маркировкой 50/50 или 60/40 (асфальт/бездорожье). Такие модели обеспечивают стабильный контакт на мокром покрытии, снижают вибрацию на трассе, но сохраняют самоочищающийся рисунок протектора для грязи и гравия. Ключевые параметры – жесткость боковин для точного руления и состав смеси, устойчивый к перегреву в длительных поездках.

Рекомендуемые решения

Популярные варианты для TDM 850:

• Mitas E-07+ – эталонный компромисс: износостойкий центр для асфальта, "зубастые" плечи для укатанного бездорожья.
• Heidenau K60 Scout – длительный ресурс и предсказуемое поведение на любом покрытии, хотя требует акклиматизации на мокром асфальте.
• Michelin Anakee Adventure – повышенный комфорт на дороге и улучшенное торможение, но менее эффективен в глубокой грязи.

При выборе учитывайте сезонность и типичные маршруты. Для преимущественно асфальтовой эксплуатации с редкими вылазками на грунт подойдут "асфальтоориентированные" модели типа Pirelli Scorpion Trail II или Bridgestone Battlax Adventure A41. Если планируете активнее исследовать проселки – смещайте выбор в пользу внедорожного потенциала (Mitas E-09, Dunlop Trailmax Mission).

Модель	Асфальт	Грунт/Гравий	Ресурс (тыс. км)
Mitas E-07+	★★★★☆	★★★★☆	12-15
Heidenau K60	★★★☆☆	★★★★★	15-20
Anakee Adventure	★★★★★	★★★☆☆	10-12

Давление – ключевой параметр: для асфальта придерживайтесь значений 2.3-2.5 bar, на бездорожье снижайте до 1.8-2.0 bar для увеличения пятна контакта. Регулярно проверяйте протектор: остаточная глубина менее 3 мм критично снижает сцепление на мокрой дороге, а изношенные "грунтовые" блоки теряют эффективность на рыхлых поверхностях.

Готовим мотоцикл к сезону: пошаговая инструкция

Универсальная конструкция TDM 850 требует комплексного подхода к консервации и расконсервации. Длительный простой негативно влияет на все узлы, особенно при хранении в неидеальных условиях.

Системный осмотр перед первым выездом предотвратит поломки и обеспечит безопасность. Уделите внимание герметичности соединений, состоянию резинотехнических изделий и смазке подвижных элементов.

1. Диагностика электрооборудования

   • Проверка заряда АКБ (номинал 12В) и клемм на окисление
   • Тест работы фар (ближний/дальний), габаритов, стоп-сигнала, поворотников
   • Контроль состояния проводки на предмет перетираний

2. Обслуживание силовой установки

   • Замена масла и фильтра (рекомендуется 10W-40 полусинтетика)
   • Проверка уровня и цвета охлаждающей жидкости
   • Осмотр воздушного фильтра на засорение
   • Прогрев двигателя до рабочей температуры с последующим визуальным контролем на предмет подтёков

3. Контроль ходовой части

   • Измерение давления в шинах (перед 2.2 атм, зад 2.5 атм)
   • Осмотр протектора на глубину и равномерность износа
   • Проверка люфта рулевой колонки и состояния подшипников
   • Диагностика амортизаторов на предмет течи масла

4. Проверка тормозной системы

   • Контроль уровня тормозной жидкости в бачках
   • Осмотр тормозных колодок на остаток фрикционного материала
   • Проверка герметичности магистралей и рабочих цилиндров
   • Тест реакции тормозов при статической раскачке мотоцикла

5. Регулировка и смазка

   • Обработка шарниров тросов сцепления и газа
   • Смазка подшипников колёс и направляющих цепи
   • Проверка натяжения цепи (нормальный прогиб 30-40 мм)
   • Калибровка зеркал и свободного хода рычагов

Технические характеристики для контроля

Параметр	Нормативное значение
Масло в двигателе	3.2 л при замене (с фильтром)
Тормозная жидкость	DOT 4
Свободный ход ручки сцепления	10-15 мм
Зазор свечей зажигания	0.8-0.9 мм

После завершения всех работ совершите тестовую поездку в щадящем режиме для проверки корректности работы систем. Уделите особое внимание отсутствию посторонних шумов в подвеске и трансмиссии.

Список источников

При подготовке материала о Yamaha TDM 850 использовались проверенные источники, обеспечивающие достоверность технических характеристик, исторических фактов и экспертных оценок модели. Анализ данных проводился с акцентом на универсальность мотоцикла в различных условиях эксплуатации.

Ключевая информация получена из официальной документации производителя, специализированных изданий о мототехнике и ресурсов, посвящённых ретро-моделям. Отдельное внимание уделено мнениям владельцев и долгосрочным тестам, подтверждающим эксплуатационные качества TDM 850.

Основные материалы

1. Официальный каталог Yamaha Motor Europe: технические спецификации TDM 850 (1991-1999 гг.)
2. Руководство по обслуживанию и ремонту Yamaha TDM 850 издательства Haynes
3. Архивные выпуски журнала "Моторевю": тест-драйвы и сравнительные обзоры (1992-2001 гг.)
4. Монография "Adventure Touring: Эволюция класса" (раздел о платформе TDM)
5. Материалы мотоциклетного форума TDM-Club: отчёты владельцев о ресурсе двигателя
6. Статья "Конструктивные решения Yamaha 5JJ" в сборнике "Инженерный анализ мототехники"
7. Данные испытаний подвески TDM 850 в отчете института Verkehrsforschung
8. Каталог оригинальных аксессуаров Yamaha Genuine Parts для TDM серии

Видео: ? Обзор на Yamaha TDM 850 ?


• Видеорегистратор Nakamichi NV-75 - обзор и параметры

• Сигналы регулировщика - как читать жесты по ПДД

• Моторное масло Mobil 1 Delvac 5W-40 - обзор, свойства и отзывы
