За работу бензонасоса Бизнес Газель отвечает реле

Статья обновлена: 04.08.2025

Электронные системы современных автомобилей немыслимы без компактных, но критически важных компонентов. Среди них реле бензонасоса занимает особое положение, являясь своеобразным "стражем" топливоподачи двигателя.

Именно это миниатюрное устройство управляет работой электробензонасоса автомобилей Газель, обеспечивая своевременную подачу горючего под требуемым давлением. От его исправности напрямую зависят: стабильность запуска двигателя, ровная работа на всех режимах и бесперебойность подачи топлива в цилиндры.

Сбой в работе реле способен мгновенно парализовать машину из-за отсутствия топлива, превращая грозный вектор в неподвижный объект на дороге. Понимание принципов функционирования и диагностики этого элемента – неотъемлемая часть технической грамотности владельца коммерческого транспорта для предотвращения аварийных ситуаций.

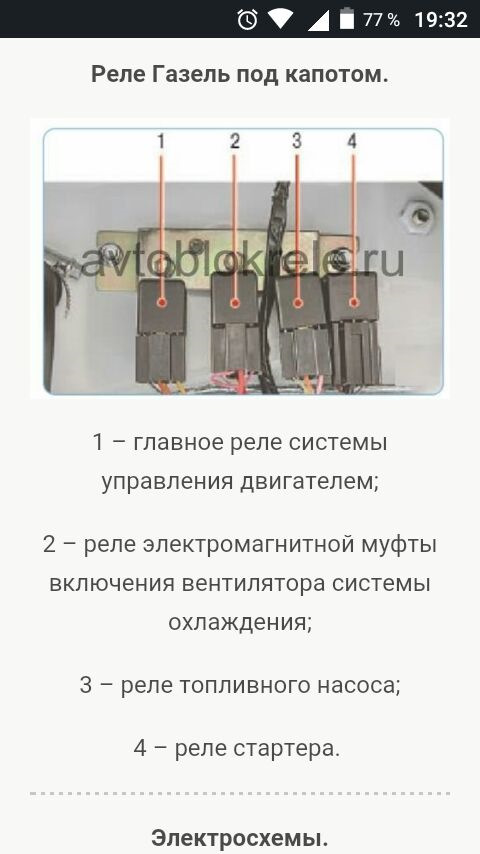

Расположение реле бензонасоса на монтажном блоке Газели

Монтажный блок (блок предохранителей и реле) на автомобилях ГАЗель размещен в подкапотном пространстве. Он крепится на левом лонжероне, в зоне доступности со стороны водителя, и защищен пластиковой крышкой с обозначением схемы коммутации.

Реле бензонасоса зафиксировано внутри этого блока на стандартном посадочном месте, аналогично другим реле. Зачастую его позиция – нижний ряд монтажной платы, либо центральная секция. Конкретное расположение варьируется между модификациями Бизнес, ГАЗель NEXT и годами выпуска, но всегда идентифицируется по нумерации или схеме на крышке блока.

Идентификация реле бензонасоса

Для точного определения выполните действия:

Откройте крышку монтажного блока.
Сравните внутреннюю конфигурацию реле с цветной схемой на оборотной стороне крышки.
Найдите элемент с цифровой маркировкой:
- K5 – чаще на ГАЗель 3302, 2705 до 2010 года
- K10 – характерно для ГАЗель Бизнес
- K2 – встречается на части NEXT
Ориентируйтесь на текстовую подпись: «Бензонасос», «Топливный насос» или «Fuel pump».

Модель	Типовая позиция	Маркировка
ГАЗель 3302 (до 2010)	Левый нижний угол	K5
ГАЗель Бизнес	Центральная линия, 3-й сверху	K10
ГАЗель NEXT	Правая колонка, 2-й снизу	K2

Базовый принцип работы электромагнитного реле

Электромагнитное реле функционирует по принципу преобразования электрического тока в механическую силу для управления цепью. При подаче напряжения на катушку реле возникающее магнитное поле притягивает металлический якорь, который физически замыкает или размыкает контакты силовой цепи. Это позволяет слабому управляющему сигналу (например, от ЭБУ автомобиля) контролировать мощные нагрузки, такие как бензонасос, без прямого пропускания через них высоких токов.

В реле бензонасоса Газели управление происходит через маломощную цепь катушки, что изолирует электронный блок от пусковых токов электродвигателя насоса. Разрыв цепи катушки (при выключении зажигания) возвращает якорь в исходное положение под действием пружины, мгновенно прекращая подачу напряжения на насос. Данная конструкция обеспечивает три ключевых преимущества: защита управляющей электроники от перегрузки, возможность компактного размещения силовой проводки и быстрое экстренное отключение системы питания.

Краткая схема работы:

На катушку поступает управляющий ток от замка зажигания
Магнитное поле перемещает якорь с контактами
Силовые контакты замыкают цепь питания бензонасоса
После отключения тока пружина возвращает якорь в исходное состояние
Питание бензонасоса прерывается

Этап	Состояние реле	Действие на бензонасос
Включение зажигания	Катушка возбуждена, контакты замкнуты	Насос получает питание 12В
Запуск двигателя	Удержание контактов (до 5-15 секунд)	Поддержка рабочего давления в топливной рампе
Выключение зажигания	Подача тока прекращается, контакты разомкнуты	Аварийное отключение питания

Схема подключения питания через реле бензонасоса

Реле бензонасоса в автомобиле ГАЗель управляет подачей питания на электродвигатель насоса, снижая нагрузку на цепи зажигания и ЭБУ. Оно срабатывает при включении зажигания перед запуском двигателя, обеспечивая необходимое давление в топливной рампе.

Типовая схема подключения для 4-контактного реле включает следующие соединения:

Контакты:
- 85 – подключается к массе кузова
- 86 – запитан от управляющего сигнала ЭБУ (после поворота ключа)
- 30 – соединен с плюсовой клеммой АКБ через предохранитель (15-20А)
- 87 – выдает питание на плюсовую клемму бензонасоса

Отрицательная клемма насоса напрямую соединяется с кузовом через отдельный заземляющий провод. При поступлении сигнала от ЭБУ на контакт 86, реле замыкает цепь между контактами 30 и 87, подавая питание на насос. После выключения зажигания реле размыкается.

Ключевые функции реле в цепи электропитания насоса

Реле бензонасоса обеспечивает инициализацию работы насоса строго при запуске двигателя, автоматически подавая напряжение после включения зажигания. Этот механизм предотвращает холостую прокачку топлива до старта мотора и синхронизирует подачу топлива с рабочим циклом двигателя.

Устройство выполняет защитные функции, экстренно обесточивая цепь при перегрузках или замыканиях, что предотвращает оплавление проводки и выход из строя насоса. Через реле транслируется высокий пусковой ток, минимизируя нагрузку на управляющую электронику ЭБУ.

Защита цепи: мгновенное размыкание контактов при скачках тока.
Управление питанием: активация насоса только при работающем зажигании.
Токовая стабилизация: передача высоких пусковых токов через силовые контакты.
Аварийное отключение: прекращение питания насоса при глушении двигателя или ДТП.

Симптомы неисправного реле бензонасоса

Реле бензонасоса выполняет критическую функцию, обеспечивая подачу напряжения на топливный насос при включении зажигания и во время работы двигателя. Его выход из строя напрямую влияет на стабильность работы топливной системы.

Основные признаки неисправности реле можно разделить на категории, связанные с запуском двигателя и его функционированием. Диагностировать проблему следует после проверки предохранителей и состояния проводки.

Двигатель не запускается: при повороте ключа отсутствует характерный жужжащий звук работы бензонасоса из-за отсутствия напряжения на насосе.
Прерывистая работа двигателя: мотор глохнет при движении и автоматически перезапускается из-за периодического пропадания контакта в реле.
Неустойчивая работа на холостом ходу: стреляющие звуки в выхлопной системе или плавающие обороты как следствие неравномерной подачи топлива.
Щелчки в области монтажного блока: повторяющиеся металлические щелчки при включении зажигания указывают на залипание контактов реле.

Важно: Аналогичные симптомы могут проявляться при неисправностях топливного насоса или датчиков. Поиск проблемы начинают с проверки работоспособности реле тестером или заменой на заведомо исправное.

Типичные причины отказа реле на автомобиле Газель

Перегрев корпуса реле из-за постоянной работы под высокой нагрузкой или плохого контакта в колодке. Проблема усиливается в жаркую погоду при активной эксплуатации автомобиля.

Коррозия контактов реле и разъёмов вследствие попадания влаги, технических жидкостей или реагентов. Особенно критично при повреждённых уплотнителях монтажного блока.

Механический износ: разрушение внутренних компонентов (пружин, контактной группы) после 60-80 тыс. км пробега
Дефекты проводки: короткое замыкание питающей цепи, обрыв управляющих проводов или окисление контактов
Качество компонентов: использование неоригинальных реле с недостаточной коммутационной способностью
Вибрационные нагрузки: повреждение паек и креплений при эксплуатации по бездорожью
Скачки напряжения: превышение номинала вследствие неисправности генератора

Проверка питания на управляющем выводе реле

Для диагностики неисправности реле бензонасоса необходимо убедиться в наличии управляющего напряжения на его маломощных клеммах. Процедура начинается с обнаружения управляющего вывода на корпусе реле, который подключается непосредственно к бортовой системе управления.

Используйте мультиметр в режиме измерения постоянного напряжения. Один щуп присоедините к "массе" автомобиля (неокрашенная металлическая часть кузова), вторым щупом коснитесь управляющего контакта реле при включенном зажигании. Нормальное питание должно соответствовать напряжению АКБ (12-14В), что подтверждает работоспособность цепи управления от ЭБУ или замка зажигания.

Возможные результаты и интерпретация

Показание вольтметра	Диагностируемая проблема
0 В	Обрыв в цепи управления, неисправность ЭБУ, сбой иммобилайзера
< 10 В	Проблемы с проводкой, окисление контактов или низкий заряд АКБ
Колебания напряжения	Короткое замыкание в цепи или нестабильная работа генератора

Важно: Перед проверкой отключите разъем реле для исключения ложных показаний. При отсутствии питания проверьте предохранители цепи управления (обычно F5-F7 в блоке предохранителей Газели) и целостность проводов от реле к ЭБУ.

Диагностика силовых контактов реле мультиметром

Отключите массу на аккумуляторе и извлеките реле из посадочного места, визуально определив силовые клеммы по схеме на корпусе (обычно помечены 30 и 87). Убедитесь в отсутствии коррозии и физических повреждений контактных групп. Переведите мультиметр в режим прозвонки или измерения сопротивления.

Зафиксируйте щупы на контактах 30 и 87 реле. Исправное состояние в обесточенном режиме должно показывать обрыв цепи (OL или ∞). Аккуратно подайте напряжение 12В от аккумулятора на управляющие контакты катушки (клеммы 85 и 86), затем повторно измерьте сопротивление между силовыми контактами. Норма: показания ниже 1 Ом (короткое замыкание). Отсутствие изменений указывает на подгорание контактов.

Ошибки при диагностике:

Несоблюдение полярности при подаче напряжения на катушку
Пропуск проверки предохранителей перед тестированием
Использование поврежденных щупов мультиметра

Состояние	Показания мультиметра (без напряжения)	Показания мультиметра (с напряжением)
Исправно	Обрыв цепи (∞)	∼0.1-0.5 Ом
Подгорание контактов	Обрыв цепи (∞)	Обрыв или >5 Ом
Зависание контактов	Короткое замыкание	∼0.1-0.5 Ом

Тестирование катушки реле через замер сопротивления

Для проверки цепей катушки обесточьте автомобиль и демонтируйте реле бензонасоса. Переведите мультиметр в режим омметра (обычно диапазон 200-2000 Ом), после чего подключите щупы к контактам управляющей катушки, обозначенным на корпусе реле как 85 и 86.

У исправного реле сопротивление катушки варьируется в пределах 55-120 Ом, информация о точных параметрах указывается на корпусе детали. Показания, выходящие за эти рамки – нулевые, бесконечно высокие либо хаотично меняющиеся при движении проводов – свидетельствуют о неисправности: обрыве, межвитковом замыкании или плохого контакта в обмотке.

Алгоритм проверки:

Измерить сопротивление между пинами 85 и 86
Сравнить результат с номинальными значениями производителя
Проверить целостность контактов исключив коррозию или повреждение разъёмов
Протестировать изоляцию катушки от массы (сопротивление между контактом 85/86 и корпусом должно стремиться к бесконечности)

Важно: Проводите замеры при комнатной температуре – холод уменьшает сопротивление обмотки.

Метод проверки реле подменой на заведомо исправное

При подозрении на неисправность реле бензонасоса Газель эффективным способом диагностики является замена узла на рабочий аналог. Данный метод позволяет быстро локализовать причину неполадки без использования специализированного оборудования, особенно если другие компоненты системы питания (предохранители, топливный насос, проводка) уже проверены.

Процедура требует предварительного поиска идентичного реле – с одинаковой маркировкой, контактами и напряжением срабатывания. В автомобилях Газель реле бензонасоса обычно расположено в монтажном блоке под панелью приборов, рулевой колонкой или капотом.

Отключите зажигание и извлеките штатное реле из посадочного гнезда.
Установите заранее проверенное исправное реле той же модели, убедившись в плотном контакте ножек с разъёмом.
Включите зажигание, не запуская двигатель – должен раздаться характерный щелчок реле и кратковременный гул бензонасоса (2-3 сек).
Если насос активировался, причина неисправности – в исходном реле. Отсутствие реакции указывает на проблемы в других элементах цепи (проводка, ЭБУ, сам насос).

Результат проверки	Оценка
Насос заработал	Неисправно демонтированное реле
Насос не активировался	Ошибка в ЭБУ, проводке, насосе или предохранителе

Метод исключает риски некорректной диагностики мультиметром (ложные контакты, ошибки при замере) и даёт однозначный результат. Единственное ограничение – необходимость наличия исправного реле-донора, соответствующего спецификации оригинала.

Механические повреждения контактной группы реле

При длительной эксплуатации или неосторожном обслуживании контакты реле бензонасоса подвержены физическому износу. Вибрации двигателя, удары или коррозия приводят к деформации токоведущих пластин, образованию заусенцев или трещин в местах соединений. Это нарушает надежность передачи электрического тока, вызывая локальный перегрев и оплавление металла.

Некачественный монтаж или внешние механические воздействия (например, при ДТП) могут полностью разрушить пластиковый корпус реле, смещая контактные группы. При подобных повреждениях возникает прерывистый контакт, что проявляется в хаотичном включении/выключении бензонасоса, либо полном отказе системы при сохранении целостности обмотки электромагнита.

Основные симптомы:
- Характерное щелканье реле без запуска насоса
- Запах горелой пластмассы в районе монтажного блока
- Темные пятна или оплавление на корпусе реле
Последствия игнорирования:
- Окисление и усиление дугового разряда между контактами
- Расплавление корпуса с риском возникновения пожара
- Повреждение контроллера ЭБУ из-за скачков напряжения

Проявление окисленных контактов реле насоса

Окисление контактов реле бензонасоса на автомобиле Газель проявляется характерными признаками нестабильной работы двигателя, вызванными прерывистой или недостаточной подачей топлива. Первичный симптом – затрудненный запуск. Стартер крутит, но мотор длительное время не схватывается, для запуска требуется многократное включение зажигания или серии вращения стартера. Это объясняется тем, что ослабленный из-за окислов ток не срабатывает на надежное замыкание реле, либо контакт "подгорает" под нагрузкой.

Заметным признаком становятся периодические пропуски зажигания и неконтролируемое изменение работы двигателя во время движения, особенно при ускорении или под нагрузкой. В этот момент окисленный контакт временно может пропускать малый ток или полностью размыкаться под вибрацией. Также появляются ситуации с самопроизвольной остановкой прогретого мотора – реле неспособно держать мощную электрическую нагрузку насоса продолжительное время без стабильного соединения.

Хаотичное переключение бензонасоса: насос может кратковременно "тарахтеть", отключаться и включаться с характерным щелчком реле, даже без действия водителя.
"Провалы" мощности: потеря тяги при нажатии педали газа, ощущение захлебывания двигателя – топливо поступает рывками, давление в рампе падает.
Возгорание контрольной лампы "Check Engine": ошибки, связанные с низким давлением топлива (P0190, P0231) или обрывом цепи насоса.

Последствия перегрева корпуса реле бензонасоса

Повышение температуры реле до критических значений вызывает термическую деформацию пластикового корпуса. Это нарушает герметизацию внутренних компонентов, ускоряя окисление контактов и разрушение изоляции. На терморасширение также реагируют металлические части токоведущих элементов – они искривляются, теряя плотность прилегания.

Прогрессирующий перегрев провоцирует лавинообразный процесс: ослабленный контакт увеличивает переходное сопротивление, что генерирует ещё больше тепла. Возникает риск оплавления разъемов и обгорания силовых пятаков реле. Нагревшийся корпус способен воспламенить горючие материалы в моторном отсеке – топливные магистрали, проводку или пылевые отложения.

Проблемы с запуском двигателя: Потеря контакта в реле блокирует подачу питания на бензонасос. Стартер вращает коленвал "вхолостую" без признаков попытки запуска.
Резкие остановки мотора: Размыкание цепи под нагрузкой во время движения вызывает мгновенное прекращение подачи топлива. Двигатель глохнет на ходу, создавая аварийную ситуацию.
Нестабильная работа насоса: Подгоревшие контакты генерируют скачки напряжения. Насос работает с перебоями, ведущими к топливному "голоданию" двигателя, провалам мощности и детонации.
Короткое замыкание: Оплавленная изоляция проводов замыкает цепь на массу. Выгорают предохранители, повреждается блок управления двигателем или жгут электропроводки.
Пожарная опасность: Экстремальный нагрев корпуса при наличии протечек топлива или масла способен спровоцировать возгорание. Признаки – запах горелой пластмассы и потемнение или подтек реле.

Методика снятия реле бензонасоса с блок-рейки

Перед началом работ подготовьте зону: отключите массу аккумулятора отрицательной клеммой для исключения короткого замыкания. Зафиксируйте автомобиль ручным тормозом и выберите подходящее рабочее пространство в моторном отсеке рядом с блоком предохранителей.

Дополнительно изучите электросхему конкретной модели Газели для точной идентификации реле контрольной лампой или мультиметром: реле бензонасоса обычно маркируется символами K2, KP или номером контакта (часто позиция R4). Убедитесь в отсутствии напряжения на контактах после разъединения АКБ с помощью тестера.

Получите доступ к монтажному блоку: отсожмите боковые крепления пластиковой крышки блока предохранителей и аккуратно снимите её.
Локализуйте целевое реле: визуально определите корпус реле бензонасоса по предварительно изученной схеме расположения компонентов на внутренней стороне крышки
Выделите реле: пальцами надежно обхватите пластиковый корпус детали, избегая приложения усилия к контактным штырям или проводке.
Извлеките прибор: приложите вертикальное усилие строго перпендикулярно плоскости блок-рейки до характерного щелчка фиксаторов. Вытягивайте деталь равномерно, без перекоса.

Критичные замечания: Никогда не используйте металлический инструмент для поддевания – это повредит как реле, так и посадочные гнёзда. Если корпус "прикипел", обработайте контактную зону очистителем электрооборудования перед повторной попыткой.

Порядок установки нового реле в монтажный блок

Обесточьте бортовую сеть автомобиля. Для этого снимите клемму «минус» с аккумуляторной батареи. Откройте капот и найдите монтажный блок предохранителей и реле (обычно расположен возле лобового стеклышка со стороны водителя или в подкапотном пространстве у левой брызговика).

Аккуратно отщелкните пластиковые фиксаторы или отверните крепежные винты крышки монтажного блока, затем снимите её. Определите место старого реле бензонасоса (на схеме внутри крышки блока оно обозначено как «Топливный насос» или «Бензонасос»). Запомните ориентацию реле в блоке – на каждом есть маркировка выводов (обычно 85, 86, 87, 30).

Пошаговая последовательность работ:

Извлеките старое реле: аккуратно потяните его вертикально вверх из гнезда, слегка покачивая из стороны в сторону. Не прилагайте чрезмерных усилий!
Визуально проверьте колодку гнезда: убедитесь в отсутствии оплавленных контактов, окислов или повреждений.
Установите новое реле: точно совместите ключ-выступ на корпусе нового реле с пазом в монтажном блоке (соответствие формы исключает неправильный монтаж).
Надавите с равномерным усилием вниз: реле должно полностью и плотно сесть в разъем, чётко зафиксировавшись характерным щелчком.

Установите крышку монтажного блока на место, закрепите её фиксаторами или винтами. Наденьте клемму «минус» на аккумуляторную батарею.

Контрольная проверка: включите зажигание. Реле бензонасоса должно сработать на 2-3 секунды (слышен отчётливый щелчок). Убедитесь в стабильной работе насоса после запуска двигателя и отсутствии самопроизвольного отключения топливной системы.

Критерии выбора реле для моделей Газель Бизнес

При подборе реле бензонасоса для автомобилей Газель Бизнес решающее значение имеют ключевые технические параметры и совместимость. Учитывайте специфику модификации двигателя и год выпуска автомобиля, так как электросхемы и номиналы компонентов могут отличаться.

Габариты, тип крепления и расположение контактных выводов должны полностью соответствовать штатному реле. Критически важна токовая нагрузка: элемент обязан устойчиво выдерживать рабочий ток топливного насоса (обычно 10-15 А) без перегрева.

Ключевые аспекты выбора

Оригинальный каталожный номер: Ищите реле с маркировкой производителя ОАО "ГАЗ" (пример: 3102-3747-40) или проверенные OEM-аналоги. Универсальные решения без подтверждённого соответствия не рекомендуются.
Ток коммутации и напряжение катушки: Обязательно 12В для катушки управления. Номинальный ток контактов – не ниже 20А (с запасом от рабочего тока насоса).
Тип контактов и корпуса: Убедитесь в применении атмосферозащищенного корпуса (стандарт IP54) для противостояния влаге и пыли. Предпочтительны реле с силовыми контактами, покрытыми серебряным сплавом.
Соответствие стандартам: Корректное срабатывание при напряжении бортовой сети в диапазоне 9-15В и наличие защиты от перегрева и КЗ.

Параметр	Значение/Требование	Последствия несоответствия
Схема контактов	4 контакта (87, 85, 86, 30)	Ошибка установки, нарушение работы цепи питания насоса
Рабочая температура	от -40°C до +85°C	Отказы в жару или мороз, клиновение контактов
Ресурс срабатываний	Не менее 100 000 циклов	Преждевременное разрушение контактов, залипание

Дополнительно: Проверяйте комлектацию (наличие плавкой вставки, колодки подключения), целостность уплотнителей и возможность простой диагностики состояния через смотровое окно (в некоторых моделях). При видимых повреждениях корпуса или окислении контактов монтаж недопустим.

Особенности реле для двигателей ЗМЗ-406 и Cummins

Реле бензонасоса для двигателя ЗМЗ-406 установлено в монтажном блоке под капотом и управляется напрямую от ЭБУ двигателя. Ключевая особенность – зависимость работы от сигнала датчика коленвала: при отсутствии импульсов после 2–3 секунд ЭБУ отключает реле для безопасности. Номинальный ток коммутации составляет 15–20 А, а типичное исполнение – пятиконтактное реле 90.3747 или аналоги.

Для двигателей Cummins (например, ISF 2.8) применяется реле с усиленными характеристиками из-за высокого давления в топливной рампе Common Rail. Оно коммутирует токи до 30 А и часто оснащено защитой от перегрева. Подключается через отдельное реле безопасности, предотвращающее работу насоса при аварийных режимах (отсутствие давления масла, перегрев).

Сравнительная спецификация

Параметр	ЗМЗ-406	Cummins ISF
Номинальное напряжение	12 В	12 В
Ток коммутации	15–20 А	25–30 А
Типовая маркировка	90.3747	4895790
Доп. защита	Отсутствует	Реле безопасности + датчик давления масла

Важные нюансы:

ЗМЗ-406: при отказе реле наблюдаются рывки на высоких оборотах и затруднённый пуск
Cummins: неисправность проявляется полным отказом запуска из-за отсутствия давления в рампе

Критично использовать оригинальные аналоги во избежание рисков:

Оплавления контактов при перегрузке (особенно для Cummins)
Короткого замыкания в цепи управления ЭБУ
Преждевременного износа топливного насоса

Сравнение оригинальных и дублирующих реле ГАЗ

Оригинальные реле для ГАЗелей производятся специализированными предприятиями по техническим требованиям завода-изготовителя ("Автоагрегат" и др.). Они проходят обязательную сертификацию, используют термостойкие материалы корпуса и латунные клеммы с серебряным напылением для предотвращения искрения. Такие изделия гарантируют полное соответствие электрическим параметрам системы управления топливным насосом (сопротивление катушки ~80 Ом, ток коммутации ~15А) и ресурс работы 40-70 тыс. км.

Дублирующие аналоги (AVS, Startvolt, "Энергомаш") часто экономят на материалах: применяют алюминиевые контакты без защитного покрытия и пластик с низкой термостойкостью. Это приводит к снижению коммутационной способности и преждевременному подгоранию контактов, особенно при повышенных нагрузках (например, установка форсунок с изношенным топливным насосом). Ресурс таких реле редко превышает 15-20 тыс. км.

Ключевые различия в эксплуатации

Параметр	Оригинал	Аналог
Ресурс, км	40 000–70 000	15 000–20 000
Материал контактов	Латунь + Ag-покрытие	Алюминий/сталь без покрытия
Рабочая температура корпуса	до +130°C	до +85°C
Герметичность	IP54	IP40/IP30

При выборе учитывайте риски:

Аналог: Снижение надежности в дождливую погоду (риск окисления контактов)
Оригинал: Высокая цена (в 3-4 раза дороже аналогов)
Критичный недостаток аналогов: Частый разрыв цепи питания при вибрации из-за плохой фиксации клемм

Визуальный осмотр реле при покупке

Перед приобретением реле бензонасоса для Газели тщательно изучите его корпус. Убедитесь в отсутствии сколов, глубоких царапин или трещин – такие дефекты могут свидетельствовать о механическом повреждении или негерметичности. Проверьте маркировку: она должна быть четкой и соответствовать каталожному номеру для вашей модели двигателя (например, 90.3747 для ЗМЗ-406). Обратите внимание на целостность контактных выводов – они не должны иметь следов окисления, деформации или коррозии.

Осмотрите монтажное отверстие: его форма и диаметр обязаны совпадать со штатным крепежом. Сравните геометрию колодки подключения с оригиналом – несовпадение форм даже одного разъема сделает установку невозможной. При возможности оцените состояние внутренних элементов через прозрачный корпус (если предусмотрен): контакты не должны быть обгоревшими, а катушка обязана выглядеть целой.

Ключевые проверки на месте

Прилегание уплотнителя: резиновая прокладка обязана плотно прилегать по всему периметру корпуса для защиты от влаги.
Отсутствие следов перегрева: желтые пятна, деформация пластика или запах гари на новом изделии недопустимы.
Соответствие цвета корпуса: большинство оригинальных реле окрашены в черный цвет – резкое отличие требует уточнения совместимости.

Контроль состояния контактов реле каждые 20 000 км

Окисление или подгорание контактов реле бензонасоса приводит к падению напряжения, перегреву цепи и нестабильной работе двигателя. Регулярный осмотр предотвращает внезапные отказы топливной системы, особенно при повышенных нагрузках в летний период или на бездорожье.

Проверку выполняйте при плановом ТО: снимите реле и визуально оцените состояние пятаков контактной группы. Выполните мультиметром замеры сопротивления и напряжения на управляющем контуре для выявления изношенных разъемов и качества соединений.

Порядок действий при диагностике

Отключите аккумулятор, затем демонтируйте реле из монтажного блока.
Осмотрите контакты под лупой: следы эрозии, потемнений или деформации требуют замены реле.
Прозвоните мультиметром цепь катушки (норма: 70-90 Ом) и силовых контактов (должны показывать 0 Ом при подаче +12V на управляющие выводы).

Важно: Очистка окисленных контактов допустима только при незначительных повреждениях. Сильно подгоревшие элементы восстановлению не подлежат – установите новое реле с идентичными параметрами.

Чистка контактных ножек реле бензонасоса Газель

Окисление контактных ножек реле бензонасоса значительно ухудшает проводимость тока, вызывая перебои в работе топливной системы. Образующийся налет приводит к перегреву реле, искрению и риску короткого замыкания, что может стать причиной полного отказа насоса при запуске двигателя или движении автомобиля.

Процедура чистки ножек проводится на демонтированном реле после отключения аккумуляторной батареи. Убедитесь в отсутствии загрязнений корпуса перед вскрытием, чтобы частицы пыли не попали на внутренние компоненты. Для доступа к контактным пластинам аккуратно снимите защитную крышку, отогнув фиксаторы лезвием отвертки.

Порядок обработки контактных групп

Осторожно зачистите ножки и контактные площадки мелкозернистой наждачной бумагой (№600-800), удаляя темный налет. Действуйте без сильного нажима, чтобы не повредить металлическое покрытие.
Протрите поверхности мягкой кисточкой, смоченной в изопропиловом спирте, для устранения остатков абразива и жировых следов.
Просушите детали сжатым воздухом или салфеткой без ворса перед сборкой.

Совет: Нанесите тонкий слой токопроводящей смазки для защиты от коррозии после чистки. Пластинчатые пружины контактов запрещено гнуть – это нарушает номинальную силу прижима!

Предотвращение залипания контактов реле

Залипание контактов реле бензонасоса на автомобилях Газель происходит из-за искрения и перегрева при коммутации высоких токов, что приводит к постоянной работе насоса даже при выключенном зажигании и риску возгорания. Основная причина – эрозия и оплавление контактных групп вследствие электрической дуги.

Предотвратить залипание помогает установка дополнительного силового реле с большей токовой нагрузкой (например, 70–100 А), подключенного через штатное реле бензонасоса для снижения нагрузки на его контакты. Критически важно обеспечить надежное соединение проводов и избегать удлинителей ненадлежащего сечения.

Использование качественных компонентов: Покупка реле от проверенных брендов (например, Bosch, Omron) с контактами из тугоплавких материалов.
Регулярный мониторинг: Проверка реле при ТО на следы перегрева (оплавление корпуса, запах горелой пластмассы).
Чистка группы контактов: В случае следов нагара или окисления бережная очистка мелкозернистой наждачной бумагой.
Улучшение вентиляции: Обеспечение доступа воздуха к месту установки реле (блок предохранителей) для снижения тепловой нагрузки.

Важно: При частом залипании обязательна полная замена реле и диагностика цепи топливного насоса для исключения повышенного сопротивления или КЗ.

Признак риска	Профилактическая мера
Щелчки реле при работающем двигателе	Проверка плотности контактов и напряжения в цепи УБД
Рост потребления тока насосом	Замер нагрузки мультиметром (норма: 7–15 А)

Типичные ошибки при подключении реле насоса

Неверное определение контактов на реле приводит к критическим сбоям. Автовладельцы часто путают управляющие контакты (катушка) с силовыми выходами на насос, подавая питание не туда или не запитывая управляющую цепь от замка зажигания. Это вызывает постоянную работу насоса либо его полный отказ.

Игнорирование необходимости предохранителя в цепи питания насоса – грубая ошибка. Отсутствие защиты провоцирует короткие замыкания при пробое изоляции или перегрузке, что чревато оплавлением проводки, выходом из строя реле и возгоранием топливной магистрали.

Распространённые промахи:

Подключение силовых проводов с нарушением сечения: Использование тонких проводов вместо штатных сечений (менее 2.5 мм²) вызывает их перегрев под нагрузкой.
Неправильное заземление: Крепление "минуса" реле к ржавым или окрашенным частям кузова вместо чистого металла нарушает цепь управления.
Механическая установка реле в зоне вибрации или влаги: Приводят к окислению контактов и самопроизвольному отключению.

Пуск насоса без финальной диагностики цепи вызывает форсированный износ узлов. Всегда проверяйте напряжение на выходе реле (+12В при включенном зажигании) и герметичность контактных соединений после монтажа.

Защита реле от попадания влаги в подкапотном пространстве

Реле бензонасоса крайне чувствительно к воздействию воды из-за особенностей конструкции контактов и катушки. При проникновении влаги внутрь корпуса происходит окисление металлических элементов, что ведет к нарушению электропроводности, коррозии и преждевременному выходу из строя узла. Особенно опасно образование токопроводящей пленки на контактной группе, провоцирующей короткие замыкания и нестабильную работу насоса.

Основными источниками риска выступают конденсат при перепадах температур, брызги с дорожного покрытия при движении по лужам, а также протечки охлаждающей жидкости или омывателя. Скопление влаги в монтажном блоке или рядом с реле создает условия для постоянного воздействия на электронные компоненты даже при кратковременном контакте.

Эффективные методы защиты:

Герметизация корпуса реле: нанесение силиконового герметика по периметру крышки и местам ввода проводов для создания барьера
Установка пластикового кожуха: использование индивидуальных влагозащитных чехлов или самодельных навесов из подручных материалов
Перенос реле в салон: вынос электронного компонента в зону с контролируемым микроклиматом при наличии технической возможности
Регулярная проверка уплотнителей: контроль целостности резиновых прокладок коробки предохранителей и монтажных заглушек

Систематическая обработка контактов аэрозольными водоотталкивающими составами (WD-40 или аналоги) дополнительно снижает риск окисления. При выявлении следов коррозии необходима срочная замена реле, поскольку поврежденные элементы не подлежат восстановлению и создают угрозу для всей топливной системы автомобиля.

Параметры исправной катушки реле: тест мультиметром

Проверка сопротивления обмотки выполняется мультиметром в режиме омметра. Снимите реле с посадочного места для исключения паразитных цепей. Расположите прибор на диапазоне 200 Ом.

Идентифицируйте управляющие контакты катушки – выводы 85 и 86 согласно маркировке на корпусе реле. Подсоедините щупы мультиметра к этим контактам. Не требуется соблюдать полярность.

Ключевые параметры исправной катушки

Диапазон сопротивлений: 67-80 Ом (типичное значение для 12V реле Газель)
Диагностируемые неисправности:
- Бесконечное сопротивление (разрыв обмотки)
- Кратковременное отклонение стрелки и спад до нуля (МКЗ витков)
- Значения менее 60 Ом (частичное межвитковое замыкание)

Показания мультиметра	Статус катушки	Рекомендованное действие
70 Ом (в пределах 67-80 Ом)	Исправна	Дальнейшая диагностика контактных групп
0L / ∞	Обрыв цепи	Замена реле
≤60 Ом	Межвитковое замыкание	Замена реле

Требования к проводке силовой цепи реле бензонасоса

Сечение силовых проводов должно соответствовать пиковому току потребления топливного насоса. Минимально допустимое сечение составляет 1,5-2,5 мм², при этом предпочтительны медные многожильные провода автомобильного класса. Ошибки в подборе сечения приводят к перегреву проводки, критическому падению напряжения на линии и снижению производительности насоса.

Обязательная установка плавкого предохранителя в разрыв цепи между АКБ и реле является важнейшим требованием безопасности. Номинал предохранителя подбирается с запасом 20-30% относительно рабочего тока насоса. Место установки – максимально близко к источнику питания для защиты всей силовой линии.

Дополнительные требования к проводке:

Целостность изоляции: Используйте термостойкую изоляцию (класс не ниже 105°C) и защитные гофрорукава в зонах риска перетирания.
Коммутационные соединения: Контакты должны быть герметизированы, обжаты неокисляющимися клеммами и защищены диэлектрической смазкой от влаги.
Защита от помех: Трассировка силовой линии отдельно от сигнальных кабелей датчиков и избегание параллельной прокладки с высоковольтными проводами зажигания.

Параметр	Рекомендуемое значение	Последствия несоблюдения
Сечение кабеля	2,0 мм² (ток до 15A)	Перегрев цепи, оплавление изоляции
Номинал предохранителя	20A для насоса 12A	Ложные срабатывания или защитная неэффективность
Сопротивление цепи заземления	< 0,1 Ом	Нестабильная работа насоса

Распиновка стандартного реле бензонасоса Газель

Знание распиновки реле бензонасоса критично при диагностике неисправностей топливной системы, таких как отсутствие подачи топлива или запуска двигателя. Точное понимание назначения каждого контакта упрощает проверку цепей управления и питания без разборки узлов.

Стандартное реле бензонасоса Газель выполнено в 5-контактном исполнении и устанавливается в монтажном блоке. Каждый вывод имеет строго определённую функцию, ошибка подключения ведёт к поломке контроллера или отказу топливоподачи.

Назначение контактов реле

Номер контакта	Цвет провода	Назначение	Параметры
30	Красный	Питание от аккумулятора (постоянный +12В)	Сечение провода: 2.5 мм²
85	Коричневый	Управляющий «минус» (замыкается на массу ЭБУ)	Сила тока: 0.2А
86	Синий	Управляющий «плюс» (через замок зажигания)	Сила тока: 0.2А
87	Оранжевый	Выход на бензонасос (+12В при активации)	Допустимый ток: 20А
87а	-	Не используется (резервный контакт)	Не подключен

Алгоритм работы: При включении зажигания ЭБУ подаёт «минус» на контакт 85, замыкая цепь катушки. Силовые контакты 30–87 соединяются, подавая питание на насос.
Важно: Контакт 87а присутствует конструкционно, но никогда не задействован в стандартной схеме подключения насоса.

Типовая неисправность: Отсутствие питания на контакте 87 при запуске двигателя указывает на выход реле из строя либо обрыв управляющих цепей 85/86.

Минимизация паразитных нагрузок на контактах реле

Паразитные нагрузки возникают из-за переходного сопротивления в контактных группах и разъемах реле. Это вызывает перегрев, искрение и эрозию рабочих поверхностей, что усиливает износ и снижает надежность бензонасоса.

Снижение негативного воздействия достигается комплексом технических решений:

Применение реле с с запасом по току на 30–50% выше номинала бензонасоса
Обработка контактов токопроводящей смазкой (NaNo, Molykote, Liqui Moly) для предотвращения окисления
Использование реле с серебряными или биметаллическими контактами
Оборудование цепи защиты диодными шунтами или RC-цепочками для подавления пусковых бросков тока
Контроль усилие замыкания контактной группы при монтаже

Регулярная чистка клемм и диагностика падения напряжения на контактах под нагрузкой позволяет выявить деградацию на ранней стадии. Пожарная безопасность требует не менее 2 проверок за межсервисный интервал.

Процесс диагностики цепи перед заменой реле

Перед заменой реле бензонасоса на автомобилях Газель проведите поэтапную диагностику электрической цепи для исключения других возможных неисправностей. Начните с проверки предохранителей: отыщите в монтажном блоке предохранитель, отвечающий за бензонасос (обычно обозначен F5 на 15 А), убедитесь в целостности его нити. Распространённой причиной отказа служит окисление контактов в колодке предохранителя или реле – зачистите их при помощи мелкой наждачной бумаги или специального очистителя.

Перейдите к тестированию самого реле: включите зажигание без запуска двигателя и прислушайтесь к характерному щелчку внутри реле – его отсутствие указывает на вероятную неисправность. Для точной проверки подайте напряжение 12В напрямую на управляющие контакты реле: если срабатывание происходит, проблема в цепи управления. Подсоедините контрольную лампу или мультиметр между массой автомобиля и управляющим проводом реле: появление напряжения при включении зажигания подтвердит исправность управляющего сигнала от ЭБУ.

Этапы проверки цепи питания

Визуальный осмотр проводов от реле к насосу на предмет трещин, оплавления или коррозии.
Замер напряжения на разъёме топливного насоса при кратковременном включении зажигания – норма 12±0.5В.
Контроль качества массы: подключите мультиметр в режиме сопротивления между минусовой клеммой насоса и кузовом авто; показания выше 0.5 Ом требуют зачистки контактов.

Параметр	Нормальное значение
Напряжение на насосе	12±0.5В
Сопротивление массы	0–0.5 Ом
Ток потребления насоса	5–8 А

При отсутствии напряжения на разъёме насоса проверьте целостность провода +12В от реле, используя режим прозвонки мультиметра. Если диагностика выявила обрыв или короткое замыкание, устраните его. Важно: замена реле без проверки цепи ведёт к повторному выходу компонента из строя или неработоспособности системы.

Стоимость оригинальных реле бензонасоса ГАЗ и аналоги

Оригинальные реле бензонасоса для автомобилей ГАЗель (артикулы 3102-3747, 3272.3747, CT240V) стоят в диапазоне 250–450 рублей у официальных дилеров. Цена зависит от региона и торговой наценки, но такие компоненты обеспечивают полное соответствие электрическим параметрам и гарантируют стабильную работу топливной системы без риска повреждения ЭБУ.

Аналоги от сторонних производителей представлены брендами StarLine, ERA, LAMP, AVS и «Калужский экспериментальный завод». Их стоимость составляет 150–350 рублей, что на 30–45% дешевле оригинальных деталей, однако качество может варьироваться: часть аналогов демонстрирует сопоставимую надёжность, но у бюджетных вариантов возможны риски перегрева контактов или преждевременного выхода из строя.

Ключевые отличия по стоимости и характеристикам

Тип реле	Примеры брендов/артикулов	Диапазон цен (руб.)	Ресурс работы
Оригинал	ГАЗ 3102-3747, CT240V	250–450	До 100 000 км
Аналоги	StarLine SR-07, ERA 334722	150–350	50 000–80 000 км

При выборе неоригинальных компонентов критично проверять:

Соответствие номинальной силе тока: не ниже 30А
Наличие защиты от коррозии контактов
Отзывы об устойчивости к вибрациям

Вывод о значении исправности реле для запуска двигателя

Исправное состояние реле бензонасоса – критическое условие для запуска двигателя. При отказе этого элемента система питания не получит необходимого напряжения, что полностью блокирует подачу топлива в цилиндры.

Двигатель не сможет запуститься даже при наличии исправных форсунок, свечей зажигания и других компонентов. Отсутствие питания на бензонасосе приводит к "сухой" топливной рампе и прекращению работы силового агрегата через несколько секунд после остановки.

Последствия неисправности реле:

Мгновенная остановка работающего мотора при замыкании цепи
Невозможность повторного пуска после срабатывания защиты
Ложное диагностирование неисправностей насоса или ЭБУ

Состояние реле	Результат для двигателя
Исправное	Стабильное давление в топливной системе при зажигании ON
Неисправное	Характерные щелчки вместо работы насоса, отсутствие давления

Без полноценного функционирования реле топливоподача прерывается на начальном этапе, делая запуск принципиально невозможным. Профилактическая проверка этого элемента при проблемах с пуском двигателя – первоочередная мера диагностики.

Список источников

Ниже приведены ключевые материалы для изучения работы реле бензонасоса автомобиля Газель. Источники содержат технические спецификации, схемы подключения и практические рекомендации по диагностике.

Данные ресурсы объединяют официальную документацию производителя и профильные исследования автомобильных систем.

Руководство по ремонту ГАЗ Газель Бизнес с двигателями УМЗ-4216, Chrysler 2.4L. Раздел "Топливная система".
Каталог электрооборудования ГАЗ: Официальное пособие по компонентам, раздел "Реле и предохранители".
Статья "Особенности топливоподачи в коммерческом транспорте" (журнал "Грузовик Пресс", №5, 2021).
Методичка "Диагностика неисправностей топливных систем", НИИ Автоэлектроники, 2020 г.
Технический отчёт "Распространённые отказы реле бензонасоса ГАЗель NEXT" (лаборатория "Автотест").
ГОСТ Р 52785-2007: Стандарты на реле электрооборудования транспортных средств.
