Задние фонари ВАЗ 2110 - как устроены, частые поломки и улучшения

Статья обновлена: 18.08.2025

Задние фонари – критически важный элемент безопасности и видимости автомобиля ВАЗ 2110 в темное время суток и сложных погодных условиях.

Конструкция штатных фонарей "десятки" объединяет функции габаритных огней, стоп-сигнала, поворотников и заднего хода в едином корпусе, обеспечивая информативность для других участников движения.

В статье детально разберем устройство узла, распространенные поломки блок-фары и ламповых патронов, а также практические варианты модернизации светотехники для улучшения надежности и световых характеристик.

Разборка корпуса фонаря: пошаговая инструкция

Перед разборкой убедитесь, что фонарь демонтирован с автомобиля. Очистите поверхность от загрязнений и подготовьте чистую рабочую зону. Обязательно используйте защитные перчатки во избежание порезов о пластиковые элементы.

Подготовьте необходимые инструменты: крестообразную отвертку, тонкую плоскую отвертку (или пластиковую карту), пинцет, контейнер для мелких деталей. Избегайте применения грубой силы – корпус фонаря ВАЗ 2110 изготовлен из хрупкого пластика.

1. Снимите защитную крышку
   • Расположите фонарь лицевой стороной вниз
   • Выкрутите 4-6 саморезов крестообразной отверткой с задней части корпуса
   • Аккуратно подденьте пластиковые фиксаторы по периметру крышки плоской отверткой
2. Отсоедините электрические компоненты
   • Зафиксируйте пинцетом колодку проводов
   • Нажмите на пластмассовый фиксатор разъема и отсоедините его
   • Извлеките лампочки поворотников, габаритов и стоп-сигналов методом легкого нажатия с поворотом против часовой стрелки
3. Разделите корпус на секции
   • Найдите 8 скрытых защелок по торцам фонаря
   • Последовательно отожмите защелки тонкой отверткой, начиная с угловых элементов
   • Проведите плоской отверткой по стыку между красным и прозрачным пластиком для разъединения герметика
4. Извлеките внутренние компоненты
   • Достаньте светоотражатель, придерживая крепления патронов
   • Снимите резиновые уплотнители в местах установки ламп
   • Отложите отдельно все металлические пружинные контакты

Важные замечания: При залипании герметика используйте прогрев феном (не выше 80°C). Поврежденные защелки восстановите эпоксидным клеем. Маркируйте детали при полной разборке.

Классические лампы накаливания: характеристики и замена

Классические лампы накаливания долгое время были единственным и основным источником света в задних фонарях ВАЗ 2110. Их принцип работы основан на нагреве вольфрамовой нити электрическим током до температуры свечения. Для задних фонарей используются лампы различной мощности и с разными типами цоколей, в зависимости от выполняемой функции: стоп-сигнал, габаритный огонь, указатель поворота, фонарь заднего хода.

Замена перегоревших ламп – наиболее частая операция, связанная с фонарями. Она выполняется сравнительно просто: необходимо открыть багажник, снять декоративную обшивку в районе фонаря, открутить несколько гаек (обычно 3-4 штуки) крепящих фонарь к кузову с внутренней стороны, аккуратно потянуть фонарь на себя и отсоединить колодку жгута проводов. После этого фонарь снимается, предоставляя доступ к патронам ламп.

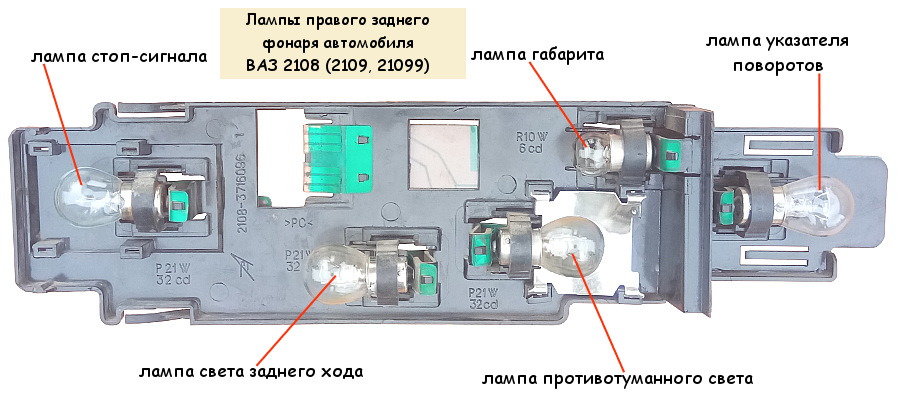

Типы ламп и цоколей

В задних фонарях ВАЗ 2110 применяются лампы со следующими типами цоколей:

• P21W (BA15s): Основная лампа стоп-сигнала и заднего хода (R16W для заднего хода на некоторых моделях/модификациях). Характеризуется мощностью 21W и цоколем с двумя контактами по бокам (BA15s).
• W5W (T10): Лампы габаритных огней. Мощность 5W, цоколь со штырьками (T10).
• PY21W (BAU15s): Лампа указателя поворота. Мощность 21W, цоколь BA15s, но со смещенными (асимметричными) штифтами, что предотвращает неправильную установку и гарантирует правильную полярность для работы реле-прерывателя.

Характеристики классических ламп:

Функция	Тип лампы (Цоколь)	Мощность (W)	Срок службы (примерно)
Стоп-сигнал	P21W (BA15s)	21	500 - 1000 часов
Задний ход	P21W или R16W (BA15s)	21 или 16	500 - 1000 часов
Габаритный огонь	W5W (T10)	5	1000 - 2000 часов
Указатель поворота	PY21W (BAU15s)	21	500 - 1000 часов

Процесс замены лампы:

1. Снимите задний фонарь (как описано выше).
2. Определите, какая лампа требует замены (визуально по перегоревшей нити или по функции).
3. Нажмите на цоколь лампы и поверните его против часовой стрелки (обычно на 10-20 градусов) до фиксации в пазу для извлечения.
4. Извлеките патрон с лампой из корпуса фонаря.
5. Аккуратно выньте перегоревшую лампу из патрона, потянув ее прямо на себя.
6. Вставьте новую лампу того же типа и мощности в патрон, убедившись в правильной ориентации (особенно важно для PY21W со смещенными штифтами!).
7. Вставьте патрон с новой лампой в соответствующее гнездо на корпусе фонаря.
8. Поверните патрон по часовой стрелке до надежной фиксации.
9. Проверьте работоспособность лампы, подключив колодку жгута проводов к фонарю (не устанавливая его на место) и включив соответствующую функцию (габариты, тормоз и т.д.).
10. Если лампа горит, установите фонарь на место, закрутите гайки крепления и верните на место обшивку багажника.

Важные моменты:

• Всегда используйте лампы строго указанных типов и мощности. Неправильная мощность может привести к перегреву пластмассовых элементов фонаря или патрона.
• Особое внимание уделите ориентации лампы PY21W (поворотник). Ее можно установить только в одном правильном положении благодаря асимметричным штифтам на цоколе.
• При установке лампы в патрон не прилагайте чрезмерных усилий, чтобы не повредить цоколь или контакты.
• Перед установкой новой лампы очистите контакты в патроне от возможного окисления (например, мелкой наждачкой или контактным очистителем).

Хотя классические лампы накаливания постепенно вытесняются светодиодными (LED) аналогами из-за их долговечности, экономичности и яркости, понимание их устройства, типов и процедуры замены остается актуальным для владельцев ВАЗ 2110, особенно при использовании оригинальных или старых блоков фонарей. Замена на LED требует внимания к совместимости с реле поворотов и контролем исправности ламп.

Проверка массы фонаря мультиметром

Плохой контакт массы заднего фонаря ВАЗ 2110 вызывает тусклое свечение ламп, полный отказ света или хаотичные мерцания. Проверка цепи "массы" мультиметром – базовый метод диагностики, требующий минимальных навыков работы с тестером.

Для работы понадобится мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Убедитесь, что зажигание автомобиля выключено, а клеммы аккумулятора надежно закреплены во избежание ложных показаний.

Последовательность проверки

1. Снимите плафон фонаря: открутите крепежные гайки/болты внутри багажника и аккуратно демонтируйте блок.
2. Подготовьте мультиметр: установите переключатель в положение измерения сопротивления (диапазон 200 Ом) или прозвонки (значок диода/звука).
3. Найдите контакт массы: на разъеме фонаря найдите клемму с черным проводом (стандартная маркировка ВАЗ). Если разъем грязный – зачистите контакты.
4. Подключите щупы:
   • Первый щуп прижмите к металлической части клеммы "массы" разъема фонаря.
   • Второй щуп приложите к неокрашенной металлической точке кузова (например, болту крепления фонаря или штатной точке массы в нише).

Интерпретация результатов:

Показания мультиметра	Диагноз
0–1 Ом (или звуковой сигнал прозвонки)	Цепь массы исправна, контакт идеальный
1–5 Ом	Допустимое сопротивление, но контакт требует профилактики (зачистка, подтяжка)
Более 5 Ом (или обрыв ∞)	Критическая неисправность: коррозия, обрыв провода, плохой контакт с кузовом

При высоком сопротивлении или обрыве проверьте:

• Состояние клеммы массы на кузове под обшивкой багажника (часто окисляется).
• Целостность черного провода от разъема фонаря до точки крепления массы.
• Надежность контакта в разъеме (возможна деформация клемм).

Запотевание стекла: причины и методы борьбы

Герметичность корпуса заднего фонаря нарушается из-за старения резинового уплотнителя, микротрещин в пластике или неплотного прилегания стекла к корпусу. При перепадах температур влажный воздух проникает внутрь, конденсируется на внутренней поверхности стекла и отражателя, образуя устойчивый туман или капли воды. Особенно активно процесс происходит в дождливую погоду или после мойки автомобиля.

Скопление влаги не только ухудшает светопропускание и внешний вид, но и вызывает коррозию контактов патронов, окисление токоведущих дорожек на плате, а в зимний период – образование льда. Длительное игнорирование проблемы приводит к выходу из строя ламп, коротким замыканиям и необходимости дорогостоящего ремонта всей оптики.

Способы устранения запотевания

• Демонтаж и просушка: Снять фонарь, извлечь лампы, оставить в теплом сухом помещении на 24-48 часов
• Герметизация швов: Обработать периметр стекла и места ввода проводов термостойким герметиком (например, силиконовым)
• Замена уплотнителя: Установка нового контурного уплотнения между стеклом и корпусом
• Вентиляционные клапаны: Монтаж специальных мембранных клапанов для выравнивания давления

Профилактическая мера	Эффективность
Регулярная проверка состояния уплотнителей	Высокая
Обработка стыков герметиком при сезонном ТО	Очень высокая
Использование влагопоглощающих силикагелевых пакетов внутри корпуса	Средняя (требует замены)

При необратимом повреждении корпуса (сколы, глубокие трещины) рекомендуется замена всего узла. Для модернизированных фонарей с LED-блоками критически важно полное устранение влаги: попадание воды на плату вызывает необратимую коррозию электронных компонентов.

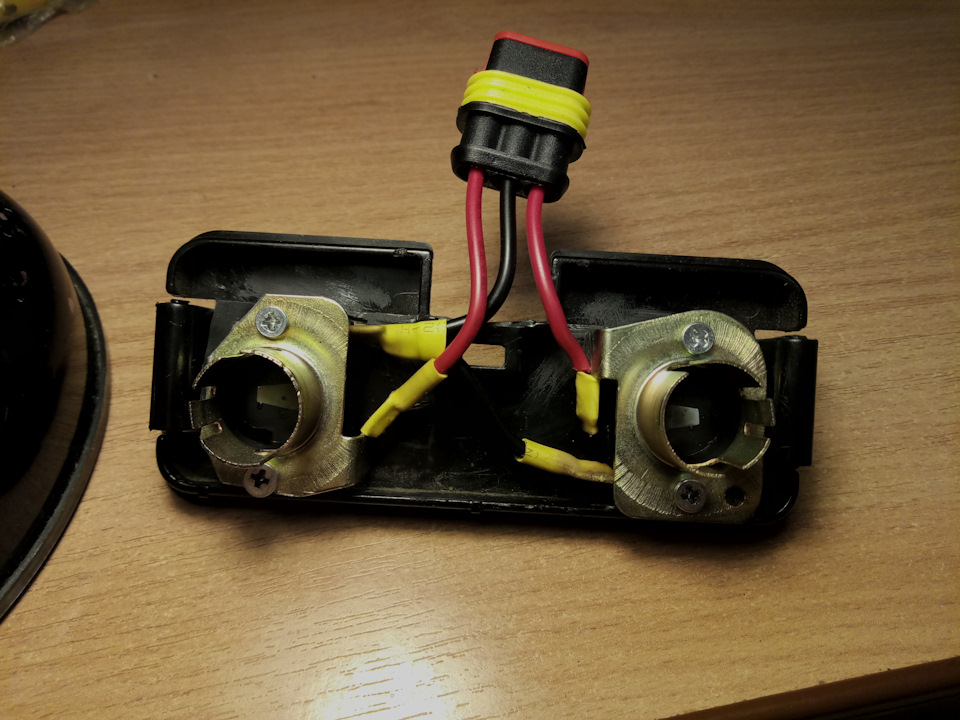

Чистка контактов патронов лампочек

Окисление или загрязнение контактных групп в патронах задних фонарей ВАЗ 2110 – частая причина некорректной работы ламп (мигание, полное отсутствие свечения). Проблема возникает из-за воздействия влаги, температурных перепадов и естественного старения металла, что приводит к ухудшению проводимости тока.

Для восстановления работоспособности необходимо обеспечить надежное соединение между цоколем лампы и контактами патрона. Процедура требует аккуратности, так как пластиковые элементы хрупкие, а контакты могут быть ослаблены.

Порядок выполнения чистки

1. Демонтаж фонаря: Откройте багажник, снимите декоративную обшивку. Открутите гайки крепления фонаря (ключ на 8 или 10). Отсоедините разъем питания и снимите блок.
2. Разборка патрона: Выдавите фиксаторы-защелки на тыльной стороне фонаря, удерживающие патроны. Аккуратно извлеките патрон из посадочного гнезда.
3. Чистка контактов:
   • Визуально оцените состояние: ищите зеленый налет (окислы), темные пятна (нагар), деформацию.
   • Обработайте контакты мелкозернистой наждачной бумагой (№400-600) или надфилем. Удалите все загрязнения до появления чистого металла.
   • Протрите контакты безворсовой салфеткой, смоченной в спирте или бензине "Калоша".
4. Проверка и сборка: Убедитесь в упругости контактных лепестков (при необходимости подогните их отверткой). Соберите патрон, установите лампу, подключите разъем к фонарю и проверьте работу. Закрепите фонарь на кузове.

Критические моменты

Ошибка	Последствие	Профилактика
Чрезмерное усилие при чистке	Обрыв контакта, разрушение патрона	Использовать только деликатные абразивы
Игнорирование подгиба лепестков	Плохой прижим лампы, быстрый рецидив проблемы	Контроль упругости после чистки
Попадание влаги в патрон	Короткое замыкание, ускоренное окисление	Герметизация корпуса фонаря при сборке

Для долговременной защиты после чистки нанесите на контакты токопроводящую смазку (например, Liqui Melly Kupfer-Spray) или тонкий слой Литола. Избегайте силиконовых герметиков – они могут ухудшить контакт. Регулярная профилактика раз в 1-2 года значительно снижает риск внезапного отказа световых приборов.

Трещины в пластмассовом корпусе фонаря

Причины возникновения и последствия трещин

Трещины на корпусе заднего фонаря ВАЗ 2110 образуются из-за нескольких основных факторов. Наиболее частая причина – механические повреждения: незначительные удары при неаккуратном закрытии багажника, контакт с твердыми предметами при погрузке или ДТП. Пластик также страдает от постоянных термоциклов (нагрев от ламп/солнца и охлаждение), приводящих к его постепенному старению и потере эластичности. Со временем материал становится хрупким, и даже небольшая нагрузка или вибрация могут вызвать появление трещин.

Главная опасность трещин – нарушение герметичности корпуса. Через них внутрь фонаря беспрепятственно проникает влага (дождь, снег, конденсат, мойка) и дорожная грязь. Это приводит к запотеванию стекла изнутри, окислению и коррозии контактов патронов ламп и токоведущих дорожек платы, а также к выходу из строя самих лампочек. В критических случаях вода может вызвать короткое замыкание в электропроводке автомобиля.

Методы устранения трещин:

Метод	Описание	Плюсы	Минусы
Склеивание	Использование специализированных клеев для пластика (например, на основе цианакрилата - "суперклей", или эпоксидных смол). Предварительно трещину необходимо тщательно обезжирить и слегка расширить для лучшего проникновения клея. Иногда применяется "холодная сварка" для пластика.	Доступность материалов Относительная простота выполнения Низкая стоимость	Временное решение, клей со временем может потерять свойства Шов часто заметен визуально Не всегда обеспечивает идеальную герметичность Требует идеальной подготовки поверхности
Пайка (сварка) пластика	Нагрев краев трещины специальным термофеном или паяльником с насадкой и сплавление их с добавлением присадочного материала (армирующей сетки или аналогичного пластика). Самый надежный метод ремонта.	Высокая прочность и долговечность шва Хорошая герметичность Шов можно зашлифовать и сделать менее заметным	Требует специального инструмента и навыков Риск перегреть и деформировать пластик Более трудоемкий процесс
Замена корпуса/фонаря	Установка нового корпуса или всего фонаря в сборе.	Самый надежный и долговечный вариант Восстанавливает заводскую герметичность и внешний вид	Наиболее высокая стоимость Требуется поиск качественной запчасти (оригинал или хороший аналог)

Важно: Даже небольшая трещина требует оперативного вмешательства. Игнорирование проблемы ведет к усугублению последствий (коррозия, замыкания), ухудшению видимости сигналов фонаря (особенно в запотевшем состоянии) и, как следствие, к снижению безопасности и возможным штрафам от сотрудников ГИБДД за неработающие стоп-сигналы или габариты.

Заменители отражателя своими руками

Стандартные отражатели фонарей ВАЗ 2110 со временем тускнеют, покрываются микротрещинами или полностью теряют зеркальный слой из-за влаги и перепадов температур. Это резко снижает яркость сигналов и видимость автомобиля в темное время суток.

Изготовление самодельных аналогов – бюджетная альтернатива покупке новых деталей. Главная задача – подобрать материал с высокой светоотражающей способностью и устойчивостью к температурным нагрузкам. Необходимо точно повторить геометрию оригинала для корректного рассеивания света.

Популярные решения и технология монтажа

Варианты материалов:

• Алюминиевая фольга: пищевая или техническая, наклеенная на ровную основу (пластик, стеклотекстолит). Требует лакировки для защиты от окисления.
• Светоотражающая пленка: из дорожных знаков или рекламных материалов. Устойчива к УФ-излучению, легко режется по шаблону.
• Зеркальный пластик: тонкие листы с полированным покрытием. Обеспечивает максимальный коэффициент отражения.
• Хромированные детали: элементы от вышедших из строя бытовых приборов (например, чайников), адаптированные по форме.

Этапы работ:

1. Демонтаж и разборка фонаря: снятие с автомобиля, прогрев феном для размягчения герметика, разделение половинок.
2. Снятие размеров: обводка старого отражателя на бумаге для создания точного шаблона.
3. Раскрой материала: вырезание заготовки с запасом 2-3 мм по контуру.
4. Формовка (при необходимости): нагревание феном для придания криволинейной формы.
5. Фиксация: нанесение термостойкого клея (типа "Момент Кристалл") или силиконового герметика на основу, прижим отражателя на 12-24 часа.
6. Обработка краев: удаление излишков клея, герметизация стыков.

Материал	Плюсы	Минусы	Срок службы
Алюминиевая фольга	Дешевизна, доступность	Быстро мнется, требует защиты от коррозии	6-12 месяцев
Специальная пленка	Высокая отражающая способность, влагостойкость	Сложность поиска, риск отслоения при перепадах температур	2-3 года
Зеркальный пластик	Оптимальное светорассеивание, долговечность	Высокая стоимость, необходимость специнструмента для резки	5+ лет

Критически важно: после сборки фонаря проверьте углы рассеивания света. Самодельный отражатель не должен создавать слепящий эффект для водителей сзади или искажать цвет сигнала (особенно стоп-сигналов и поворотников). Тестируйте в темное время суток на ровной стене перед установкой на автомобиль.

Диагностика обрыва проводов в жгуте

Поиск обрыва начинают с визуального осмотра жгута на предмет механических повреждений: перетираний, перегибов, следов плавления изоляции. Особое внимание уделяют участкам возле технологических отверстий кузова, точкам крепления и зонам контакта с подвижными элементами кузова.

Для точной локализации используют мультиметр в режиме прозвонки. Щупы прибора подключают к контактам разъёма заднего фонаря и соответствующим пинам колодки блока предохранителей или монтажного блока в салоне. Отсутствие звукового сигнала мультиметра укажет на проблемную цепь.

Алгоритм проверки

1. Подготовка: Снимите обивку багажника для доступа к жгуту. Отсоедините разъёмы фонарей.
2. Проверка "массы": Один щуп мультиметра зафиксируйте на кузовной "массе", вторым поочерёдно касайтесь контактов "земли" в разъёме фонаря.
3. Прозвон цепей:
   • Для габаритов: Щупы – на контакт габарита в разъёме фонаря и контакт F4 блока предохранителей.
   • Для стоп-сигналов: Щупы – на контакт стопа в разъёме и контакт F18.
   • Для поворотов: Щупы – на контакт поворота и выход реле поворотов (контакт 5 колодки Х2 монтажного блока).

Важно: При обнаружении обрыва не соединяйте провода скруткой! Используйте пайку с термоусадкой или качественные клеммные соединения для защиты от коррозии и окисления.

Цепь	Контакт на разъёме фонаря	Контрольная точка
Габарит	Чёрный провод	F4 (7.5А)
Стоп-сигнал	Красно-чёрный провод	F18 (7.5А)
Поворот	Зелёно-чёрный (левый) Зелёно-красный (правый)	Колодка Х2, пин 5 (монтажный блок)
"Масса"	Чёрный провод	Кузов (чистая металлическая поверхность)

Дополнительная проверка: Если мультиметр показывает высокое сопротивление вместо обрыва – зачистите контакты разъёмов от окисления и повторите замер.

Перегорание габаритных ламп: частые причины

Основная причина перегорания лампочек – нестабильное напряжение в бортовой сети. При превышении номинального напряжения 12-14В вольфрамовая нить перегревается и разрушается. Особенно критичны скачки напряжения при запуске двигателя и работе генератора с неисправным реле-регулятором.

Вибрации корпуса светильника ускоряют износ нити накаливания. Люфт патрона или ослабление креплений фары на неровных дорогах создают механические нагрузки. Неплотное прилегание лампы в цоколе вызывает локальный перегрев контактов и оплавление проводки.

Типичные источники проблем

• Дефекты контактной группы:
  • Окисление металлических элементов патрона
  • Ослабление прижимных пружин
  • Коррозия на клеммах проводки
• Некорректная установка:
  • Применение ламп с несоответствующим цоколем (P21/5W вместо P21W)
  • Попадание влаги через трещины в корпусе фары
  • Загрязнение колбы пальцами при монтаже

Признак	Вероятная причина
Одновременное перегорание нескольких ламп	Скачок напряжения от генератора
Постоянное перегорание в одном патроне	Короткое замыкание в проводке или дефект патрона
Потускнение света перед выходом из строя	Плохой контакт в цепи питания

Важно: При замене ламп обязательно проверяйте состояние уплотнительных резинок – их повреждение приводит к запотеванию фары и коррозии контактов. Использование светодиодных аналогов (LED) снижает чувствительность к вибрациям, но требует установки дополнительных резисторов для предотвращения ошибок бортового компьютера.

Мерцание стоп-сигнала при вибрации

Проблема хаотичного мерцания стоп-сигнала на ВАЗ 2110 при движении по неровностям возникает из-за нарушения контакта в электрической цепи. Вибрация провоцирует кратковременные разрывы соединения, заставляя лампу хаотично гаснуть и загораться. Это создает аварийную ситуацию, так как водители сзади не могут адекватно воспринимать сигналы торможения.

Основные точки отказа сосредоточены в патроне лампы, где ослабление пружинных контактов или окисление металла мешают стабильному соединению. Аналогичные симптомы вызывает повреждение проводки в гибком жгуте между кузовом и крышкой багажника – постоянные перегибы разрушают токоведущие жилы.

Диагностика и устранение

Для локализации неисправности выполните проверку в такой последовательности:

1. Визуальный осмотр патрона: демонтируйте плафон, извлеките лампу. Убедитесь в отсутствии:
   • Потемневших или оплавленных контактов
   • Ослабления прижимных усиков
   • Трещин на корпусе патрона
2. Тестирование жгута проводов: при открытом багажнике покачайте крышку, наблюдая за стоп-сигналом. Мерцание подтверждает обрыв в проводах.
3. Прозвон мультиметром: проверьте целостность цепи от патрона до колодки предохранителя F7 (10А) и кнопки стоп-сигнала на педальном узле.

Эффективные методы ремонта:

Узел	Решение
Патрон лампы	Зачистка контактов, подгиб усиков или замена блока целиком
Проводка жгута	Впайка новых проводов с термоусадкой, усиление изолентой
Колодки разъемов	Обработка контактов WD-40, обжим клемм

Важно! После ремонта обработайте контактные группы токопроводящей смазкой – это предотвратит окисление. При частых рецидивах мерцания рассмотрите замену штатных ламп на светодиодные аналоги: они менее чувствительны к вибрациям из-за отсутствия нити накаливания.

Слабый свет ламп из-за окислов на контактах

Окисление контактов в разъемах задних фонарей ВАЗ 2110 создает высокое переходное сопротивление на пути электрического тока. Образующаяся пленка из оксидов металлов (особенно заметная на алюминиевых или медных клеммах) препятствует нормальному протеканию тока к нити накала лампы.

Снижение напряжения на лампе из-за плохого контакта приводит к тусклому свечению или мерцанию. Длительная эксплуатация в таком режиме вызывает перегрев соединений, ускоренную деградацию проводки и преждевременный выход ламп из строя.

Диагностика и устранение

Основные этапы работ:

1. Визуальный осмотр: извлеките колодки подключения фонарей и проверьте контактные группы на наличие:
   • Зеленого или белого налета (оксиды меди/алюминия)
   • Потемневших или оплавленных участков
   • Следов электролитической коррозии (влажные пятна)
2. Очистка контактов:
   • Механическая обработка: мелкой наждачной бумагой (№400-600), щеткой по металлу или специальным контактным чистящим инструментом
   • Химическая обработка: нанесение очистителя электронных контактов (WD-40 Specialist Contact Cleaner, LIQUI MOLY Kontakt Reiniger)
3. Восстановление соединения:
   • Подогните лепестки разъемов для увеличения прижимной силы
   • При сильной деформации или коррозии замените колодку/клемму

Профилактика рецидивов:

Метод	Технология	Эффективность
Аэрозольная защита	Нанесение токопроводящей смазки (Molykote HSC Plus, Циатим) после очистки	Высокая (предотвращает окисление)
Герметизация	Обработка разъемов силиконовым герметиком для блокировки влаги	Средняя (требует обновления)
Апгрейд проводки	Установка дополнительного реле питания фонарей с толстыми проводами	Максимальная (снижает нагрузку на штатные контакты)

При работе с разъемами обязательна проверка состояния уплотнителей фонарного блока – проникновение влаги в корпус ускоряет коррозию контактов. Для труднодоступных клемм внутри блок-фары используйте ингибиторную смазку в виде спрея с удлинительной трубкой.

Установка дополнительного контакта массы

Типичная проблема задних фонарей ВАЗ 2110 – слабый контакт штатной массы на кузове. Окисление креплений или коррозия металла приводят к повышенному сопротивлению цепи, что вызывает тусклое свечение ламп, хаотичное мерцание указателей поворота или полный отказ секций фонарей. Особенно заметно это проявляется в сырую погоду и при использовании энергоёмких светодиодных ламп вместо штатных.

Эффективное решение – прокладка отдельного провода большого сечения, напрямую соединяющего минусовую клемму аккумулятора с массовой шиной блока задних фонарей. Это создаёт независимый контур с минимальным сопротивлением, гарантируя стабильное напряжение на контактах всех ламп независимо от состояния заводских точек заземления кузова.

Необходимые материалы и инструменты

• Медный провод сечением 2.5–4 мм² (длина ~3 м)
• Клеммы типа "кольцо" или "вилка" (2 шт.)
• Термоусадочная трубка или изолента
• Гайка М6 (если штатная отсутствует)
• Штатный ключ на 10 для клеммы АКБ
• Ключ или головка на 8–10 для болта массы фонаря
• Кримпер для обжима клемм, нож, паяльник (опционально)

Порядок работ

1. Отсоедините минусовую клему от аккумулятора.
2. Снимите обшивку багажника для доступа к задней части фонарей.
3. Найдите болт крепления массового провода на блоке фонарей (обычно расположен на металлической рамке крепления).
4. Зачистите контактную площадку под болтом от грязи и окислов металлической щёткой.
5. Обожмите один конец подготовленного провода клеммой, обработайте контактную зону токопроводящей смазкой.
6. Установите клемму на штатный болт массы фонаря поверх существующего провода, затяните гайку.
7. Проложите провод через багажник вдоль штатной проводки, избегая острых кромок (используйте пластиковые хомуты).
8. В подкапотном пространстве обожмите второй конец провода клеммой, закрепите её на минусовой стойке АКБ поверх штатной клеммы.
9. Наденьте термоусадку на места соединений, восстановите обшивку багажника.
10. Подключите аккумулятор, проверьте работу всех режимов освещения.

Проблема без доп. массы	Результат после установки
Падение напряжения на лампах	Стабильное напряжение ≈12В
Мерцание при вибрации	Устойчивая работа фонарей
Коррозия штатных контактов	Защищённое соединение
Перегрев разъёмов	Снижение нагрузки на штатную проводку

Важно: Для светодиодных ламп используйте провод 4 мм². Регулярно проверяйте затяжку клемм – вибрация может ослаблять соединение. При модернизации фонарей на светодиодные блоки данное решение обязательно.

Замена лампочки стоп-сигнала за 5 минут

Для замены лампы стоп-сигнала на ВАЗ 2110 потребуется новая лампа типа P21W (однонитевая, цоколь BA15s, мощность 21W) и крестовая отвертка. Убедитесь, что лампа соответствует оригинальным характеристикам – это критично для корректной работы световых приборов.

Работу выполняйте при выключенном зажигании. Проверьте наличие чистой ткани для обработки поверхности фонаря – это предотвратит загрязнение оптики при демонтаже.

Пошаговый алгоритм замены

1. Откройте багажник, снимите декоративную заглушку со стороны заменяемого фонаря
2. Выкрутите три крепежных винта фонаря крестовой отверткой
3. Аккуратно потяните корпус фонаря на себя, отсоединив его от кузова
4. Найдите поворотный пластиковый цоколь стоп-сигнала (маркирован значком "СТОП" или красным цветом)
5. Поверните цоколь против часовой стрелки до фиксации (угол поворота ≈30°)
6. Извлеките цоколь с лампой из корпуса фонаря
7. Нажмите на лампу и поверните против часовой стрелки для извлечения из патрона
8. Установите новую лампу в патрон, совместив штифты цоколя с пазами
9. Вставьте цоколь в посадочное место, поверните по часовой стрелке до упора
10. Проверьте посадку фонаря, закрутите винты крепления

Контрольная проверка	Нажмите педаль тормоза при включенном зажигании
Важно!	Не касайтесь колбы лампы пальцами – используйте салфетку

Проверка реле стоп-сигнала ВАЗ 2110

Реле стоп-сигнала расположено в монтажном блоке под панелью приборов. Для проверки снимите пластиковую крышку блока предохранителей, открутив крепежные винты или отжав фиксаторы. Найдите реле маркировки "K2" (обычно в верхнем ряду, третий или четвертый элемент).

Извлеките реле из посадочного места, аккуратно поддев его плоской отверткой. Осмотрите контакты реле и гнезда на предмет окисления, оплавления или механических повреждений. При отсутствии визуальных дефектов переходите к функциональной диагностике.

Методы проверки

Прямая замена: Установите заведомо исправное реле аналогичной маркировки (например, от поворотников). Если стоп-сигналы заработают – причина в неисправном реле.

Прозвонка мультиметром:

1. Переведите тестер в режим измерения сопротивления (200 Ом)
2. Подсоедините щупы к контактам 85 и 86 реле – исправная обмотка покажет 70-90 Ом
3. Подайте 12V от АКБ на контакты 85 (+) и 86 (-) – должно быть слышно щелчок
4. Прозвоните силовые контакты 30 и 87: при подаче напряжения сопротивление должно быть ≈0 Ом, без напряжения – ∞

Проверка в монтажном блоке:

• При нажатии педали тормоза на контакте 86 гнезда реле должен появляться "+" от выключателя стоп-сигналов
• На контакте 85 должен быть постоянный "−"
• Отсутствие напряжения на контакте 30 указывает на обрыв цепи до предохранителя F2

Важно! Перед проверкой убедитесь в исправности предохранителя F2 (15А) и ламп стоп-сигналов. При замене реле используйте аналог с идентичной распиновкой контактов.

Герметизация стыков силиконовым герметиком

Основная задача процедуры – предотвратить проникновение воды и пыли в корпус фонаря через технологические зазоры между линзой и корпусом, а также в местах прилегания к кузову. Нарушение герметичности приводит к окислению контактов, выходу из строя ламп и отражателей, появлению конденсата.

Силиконовый автомобильный герметик выбирают из-за его эластичности, устойчивости к вибрациям, перепадам температур (-50°C до +250°C) и адгезии к пластику. Требуется термостойкий тип, нейтральный по составу (кислотные могут повредить элементы). Цвет обычно прозрачный или черный для маскировки.

Порядок работ

1. Демонтаж фонаря: Снять плафон, отключить колодку проводов, выкрутить крепежные гайки из багажника.
2. Подготовка поверхностей:
   • Обезжирить стыкуемые плоскости корпуса и линзы спиртом/уайт-спиритом.
   • Зачистить старый уплотнитель/герметик пластиковым скребком.
   • Просушить фонарь изнутри феном (устранить влагу).
3. Нанесение герметика:
   • Нарезать узкую носик-тюбика под углом 45°.
   • Нанести тонкую непрерывную полосу по периметру посадочного паза на корпусе фонаря.
   • Избегать излишков – выдавливаемый при сборке излишек удалить ветошью.
4. Сборка и фиксация:
   • Установить фонарь на место, совместить крепежные шпильки с отверстиями кузова.
   • Равномерно затянуть гайки без перекоса.
   • Удалить выступившие излишки герметика до полимеризации.

Типичные ошибки

Ошибка	Последствие
Неполная очистка поверхностей	Снижение адгезии, отслоение герметика
Слишком толстый слой герметика	Деформация корпуса, выдавливание внутрь фонаря
Использование бытового (неавтомобильного) силикона	Разрушение от вибраций, температур, выделение кислоты
Недостаточная сушка перед установкой	Конденсат внутри фонаря после герметизации

Важно: Перед установкой фонаря на машину выдержать герметик 15-20 минут для подсыхания поверхности (точное время указано производителем). Полная полимеризация наступает через 12-24 часа – избегайте мойки авто в этот период.

Предупреждение коррозии в патроне лампы

Коррозия контактов патрона лампы возникает из-за проникновения влаги через микротрещины в корпусе фонаря или уплотнителях, а также вследствие окисления металла под воздействием перепадов температур и дорожных реагентов. Окислы и ржавчина резко увеличивают переходное сопротивление, приводя к перегреву соединения, потере контакта и выходу лампы из строя.

Для предотвращения проблемы регулярно очищайте контактные группы патрона от окислов и следов коррозии при замене лампы. Используйте мелкозернистую наждачную бумагу или специальную контактную пасту. После очистки обработайте контакты токопроводящей смазкой на основе графита или меди – это создаст защитный барьер от влаги и кислорода.

Дополнительные меры защиты

• Герметизация стыков: Нанесите прозрачный силиконовый герметик по периметру стекла фары и местам ввода проводов.
• Замена уплотнителей: При малейших признаках деформации или растрескивания резиновых уплотнителей лампы установите новые.
• Контроль вентиляции: Убедитесь, что штатные вентиляционные клапаны корпуса фонаря не засорены грязью.

Материал для обработки	Назначение	Примеры
Токопроводящая смазка	Защита от окисления, стабилизация контакта	Molykote Electra, Liqui Moly Batterie-Pol-Fett
Аэрозольный очиститель	Удаление влаги и загрязнений	Kontakt U, ABRO EC-535
Силиконовый герметик	Гидроизоляция стыков	Loctite 5699, Permatex Clear RTV

Важно: Избегайте использования обычной литол-смазки или WD-40 – они не рассчитаны на высокие температуры в зоне лампы и могут ускорить загрязнение контактов. При сильном разрушении патрона вследствие коррозии необходима его полная замена во избежание короткого замыкания.

Сравнение заводских и неоригинальных блоков фонарей ВАЗ 2110

Оригинальные блоки фонарей производятся по спецификациям АвтоВАЗа с использованием сертифицированных материалов. Их главное преимущество – гарантированная совместимость с кузовными панелями и электропроводкой автомобиля. Конструкция включает линзы из термостойкого поликарбоната, отражатели с вакуумным напылением алюминия и латунные цоколи, что обеспечивает стабильную работу при температурах от -40°C до +120°C. Герметичность корпуса достигается за счет двойного контура уплотнителя по периметру стыков.

Неоригинальные аналоги выпускаются сторонними производителями (чаще всего китайскими или турецкими) с вариативным качеством исполнения. Бюджетные версии отличаются упрощенной конструкцией: тонкостенный пластик корпуса, отражатели из алюминиевой фольги вместо металлизированного покрытия, пластиковые цоколи. Премиум-сегмент может предлагать улучшенные характеристики, например светодиодные секции вместо ламп накаливания или затемненные рассеиватели, но такие решения требуют доработки проводки.

Ключевые отличия

При выборе учитывайте следующие аспекты:

• Качество материалов:
  • Заводские: ударопрочный поликарбонат, металлизированные отражатели
  • Неоригинальные: часто – акриловый пластик, подверженный пожелтению
• Светотехнические характеристики:
  • Оригинал: строгое соответствие ГОСТ по силе света и углам рассеивания
  • Аналоги: возможны отклонения в 15-20%, особенно у дешевых моделей

Параметр	Заводской блок	Неоригинальный блок
Ресурс работы	5-7 лет	2-4 года (зависит от производителя)
Герметичность	Защита от конденсата	Частые случаи запотевания
Стоимость	3500-4500 руб.	1500-6000 руб.

Типичные проблемы неоригинальных фонарей: нарушение геометрии креплений (требует подгонки кузова), окисление контактов из-за несоответствия клемм, выцветание рассеивателя за 1-2 сезона. При модернизации на LED-версии проверяйте совместимость с бортовой системой диагностики – возможны ошибки CAN-шины.

Переход на светодиодные лампы: плюсы и минусы

Замена штатных ламп накаливания в задних фонарях ВАЗ 2110 на светодиодные – популярный тюнинг. Основные аргументы "за" включают повышенную яркость и долговечность, но важно учитывать и технические нюансы таких изменений.

Светодиоды потребляют меньше энергии и быстрее достигают полной яркости, что теоретически повышает безопасность. Однако некорректная установка может привести к ошибкам бортовой электроники или нарушению светораспределения, что требует внимательного подхода.

Преимущества светодиодов

Ключевые плюсы:

• Срок службы: 25 000–50 000 часов против 500–1 000 у ламп накаливания
• Энергоэффективность: снижение нагрузки на генератор и АКБ
• Яркость: лучшая видимость стоп-сигналов и габаритов днём
• Скорость срабатывания: почти мгновенное зажигание (0.1 сек)

Недостатки и ограничения

Основные проблемы:

1. Необходимость установки резисторов (обманок) для предотвращения ошибки "Лампа неисправна"
2. Риск несоответствия угла рассеивания: "слепые зоны" в оптике
3. Некорректная работа штатного реле поворотов (требует замены на электронное)
4. Разница в цветопередаче: красные секции могут давать оранжевый оттенок

Сравнение характеристик:

Параметр	Лампы накаливания	Светодиоды
Нагрев корпуса	Сильный	Минимальный
Устойчивость к вибрации	Низкая	Высокая
Совместимость с заводской проводкой	Полная	Требует доработок

Для нивелирования минусов рекомендуется использовать CAN-шинные декодеры вместо резисторов и проверять маркировку ламп (например, P21W с правильным цоколем). Качественные светодиоды с линзами, аналогичными заводскому рефлектору, сохраняют корректное светораспределение.

Выбор LED-ламп для поворотников с защитой от гипермигания

Переход на светодиодные лампы в поворотниках ВАЗ 2110 требует обязательной защиты от гипермигания – ускоренного мигания, вызванного несовместимостью LED-технологии со штатным реле контроля ламп. Гипермигание не только раздражает, но и может нарушить восприятие сигналов другими участниками движения.

Современные LED-лампы для поворотников оснащаются встроенными резисторами или микропроцессорами, имитирующими сопротивление галогенных ламп. Это позволяет обойтись без модификации электропроводки или установки дополнительных реле. Ключевое отличие – тип стабилизации: резисторы создают избыточную тепловую нагрузку, а интеллектуальные драйверы (CANbus) работают эффективнее.

Критерии выбора ламп

При подборе LED-аналогов для поворотников ВАЗ 2110 учитывайте:

• Тип цоколя: PY21W (оранжевый) для передних и задних фонарей
• Встроенная защита: Наличие резистора или CANbus-драйвера в корпусе лампы
• Теплоотвод: Алюминиевый радиатор или керамическая подложка для предотвращения перегрева
• Яркость: Не менее 400-500 люмен (аналог 21W галогена)
• Угол свечения: 360° для равномерного освещения секции фонаря

Сравнение технологий защиты:

Тип стабилизации	Принцип работы	Плюсы	Минусы
Резистор	Добавляет нагрузку в цепь	Низкая цена, простота	Сильный нагрев, снижение КПД
CANbus-драйвер	Электронная коррекция тока	Минимальный нагрев, экономичность	Высокая стоимость

Для монтажа в пластиковые патроны ВАЗ 2110 предпочтительны лампы с керамическим основанием. Проверяйте совместимость с плафоном – крупные радиаторы могут не войти в посадочное место. После установки обязательно протестируйте работу аварийной сигнализации и режима "поворотник+габариты".

Монтаж резисторов для светодиодных ламп

При замене ламп накаливания на светодиодные в задних фонарях ВАЗ 2110 возникает ошибка "обрыв цепи" на приборной панели из-за сниженного энергопотребления. Для корректной работы системы требуется установка балластных резисторов, имитирующих нагрузку штатных ламп.

Подбор номинала резистора осуществляется индивидуально для каждой цепи (стоп-сигнал, габариты, поворотники). Типовое сопротивление – 6-8 Ом при мощности рассеивания 25-50 Вт. Используйте провода сечением не менее 1.5 мм² и термостойкую изоляцию.

Порядок установки

1. Отключите минусовую клемму АКБ
2. Определите плюсовые провода заменяемых ламп (используя мультиметр)
3. Подключите резистор параллельно цепи:
   • Красный провод резистора – к плюсовому проводу лампы
   • Черный провод резистора – к кузову (масса)
4. Надежно заизолируйте соединения термоусадкой
5. Закрепите резистор на металлической поверхности (не на пластике!)

Тип цепи	Рекомендуемый резистор	Особенности
Стоп-сигнал	6 Ом / 50 Вт	Короткое включение, но высокий ток
Поворотники	8 Ом / 25 Вт	Цикличная работа
Габариты	10 Ом / 25 Вт	Длительная непрерывная работа

Важно: Резисторы сильно нагреваются в работе! Обязательно обеспечивайте воздушный зазор 3-5 см от других компонентов. Для поворотников дополнительно устанавливайте реле-прерыватель LED-типа.

Альтернатива: При наличии CAN-шины возможна программная адаптация через диагностическое оборудование без установки резисторов (требует перепрошивки блока управления).

Интеграция фонарей от моделей 2112 или 2115

Модернизация задних фонарей ВАЗ 2110 путем установки блоков от более поздних моделей 2112 или 2115 является популярным решением среди владельцев. Основная цель – замена устаревшего дизайна с оранжевыми секциями на современные блоки с прозрачными линзами поворотников и светодиодными элементами стоп-сигналов и габаритов, характерные для "двенадцатого" и "пятнадцатого" кузовов.

Ключевая особенность интеграции заключается в неполной совместимости посадочных мест и электрики. Прямая "болт-он" замена невозможна: фонари 2112/2115 имеют иную форму и крепежные точки, а их электрические разъемы отличаются от разъемов "десятки". Требуется комплекс доработок как кузова, так и проводки.

Процесс установки и необходимые доработки

Установка фонарей от 2112 или 2115 на ВАЗ 2110 включает несколько обязательных этапов:

1. Подготовка кузова: Основная сложность – несовпадение крепежных отверстий и формы плафона. Необходимо доработать (расширить, сместить) существующие отверстия в задней панели кузова или крышке багажника, а иногда и подгонять края самого фонаря для плотного прилегания. Часто требуется изготовление или покупка переходных металлических пластин-кронштейнов.
2. Адаптация проводки: Электрические разъемы фонарей 2112/2115 не совместимы со штатной проводкой ВАЗ 2110. Существует два основных пути:
   • Перепайка разъемов: Наиболее надежный способ. Штатные разъемы отрезаются как с автомобиля, так и с новых фонарей. Провода аккуратно соединяются по цветам и функциям (масса, габарит, стоп-сигнал, поворотник, задний ход) с помощью пайки и термоусадки.
   • Использование переходников: Можно найти или изготовить переходные жгуты, которые с одной стороны имеют разъем под "десятку", а с другой – под "двенадцатый"/"пятнадцатый" фонарь. Надежность таких решений может варьироваться.
3. Решение с поворотниками (для фонарей 2112): На ВАЗ 2112 поворотники расположены сбоку на крыле. При установке задних блоков от 2112 на "десятку", функция бокового поворотника в блоке фонаря обычно не используется. Центральный оранжевый сегмент в блоке фонаря (который у 2112 является поворотником) нужно подключить как поворотник, параллельно отключив или заглушив штатный боковой поворотник "десятки" на крыле. Иначе будут гореть два поворотника с каждой стороны.

Типичные проблемы и их решения

Проблема	Решение	Сложность
Несовпадение крепежных отверстий	Доработка отверстий в кузове, изготовление/применение переходных кронштейнов	Средняя (требует точности)
Несоответствие электрических разъемов	Перепайка проводов по схеме или использование переходного жгута	Средняя (требует навыков электромонтажа)
"Быстрое" мигание поворотников (при установке LED фонарей)	Установка дополнительных нагрузочных резисторов (обманок) в цепь поворотников или замена реле поворотов на LED-совместимое	Низкая
Негерметичность стыка фонаря и кузова	Тщательная подгонка, использование качественного герметика	Низкая
Конфликт поворотников (при установке фонарей 2112)	Переключение функции поворотника на задний блок, отключение штатного поворотника на крыле	Средняя (требует изменения проводки)

Преимущества модернизации:

• Современный внешний вид: Прозрачные линзы выглядят актуальнее оранжевых.
• Улучшенная светоотдача (особенно LED версии): Ярче свет стоп-сигналов и габаритов, что повышает безопасность.
• Большая долговечность LED элементов: Меньше вероятность перегорания по сравнению с лампами накаливания.

Важно: Качественная интеграция требует времени, аккуратности и понимания схемы электрооборудования автомобиля. Некорректная установка может привести к плохой герметичности багажника, неработоспособности световых приборов, коротким замыканиям или ошибкам в работе реле-прерывателя поворотов.

Подключение третьего стоп-сигнала на ВАЗ 2110

Дополнительный стоп-сигнал монтируется в верхней части заднего стекла для улучшения видимости торможения. Он дублирует работу основных огней, снижая риск ДТП при отказе штатной светотехники или в условиях плохой видимости.

Для установки потребуется светодиодная лента или готовый модуль длиной 80-100 см, провод сечением 1.5 мм², термоусадка, изолента, пластиковые хомуты и инструмент (отвертки, нож, тестер). Обязательно используйте предохранитель на 5А в цепи питания.

Пошаговая инструкция подключения

Этап 1: Подготовка и доступ к проводке

1. Снимите обивку задней двери, открутив саморезы ручек и вытащив пластиковые клипсы по периметру
2. Найдите жгут проводки, идущий от кузова к двери (в гофре со стороны водителя)
3. Тестером определите провод стоп-сигналов (+12V при нажатии тормоза) – обычно зеленый с красной полосой

Этап 2: Подключение питания

• Плюсовой провод от модуля через предохранитель соедините с найденным проводом стоп-сигнала
• Минусовой провод закрепите на кузовной болт в двери (зачистите контактную площадку)
• Все соединения изолируйте термотрубкой или изолентой

Этап 3: Монтаж и фиксация

1. Обезжирьте стекло в месте крепления модуля (верхний торец)
2. Снимите защитную пленку и плотно прижмите светодиодную ленту к стеклу
3. Проложите провода вдоль штатной проводки, зафиксируйте хомутами
4. Установите обивку двери на место, проверьте отсутствие пережатия проводов

Контрольная проверка: При нажатии педали тормоза должны синхронно зажигаться все три стоп-сигнала. При выключенном зажигании потребление тока должно отсутствовать.

Тонировка светорассеивателей плёнкой или краской

Тонировка задних фонарей ВАЗ 2110 выполняется для изменения их внешнего вида, чаще всего затемнения. Этот тюнинг может быть выполнен двумя основными способами: нанесением специальной тонировочной плёнки или использованием краски. Оба метода имеют свои особенности, преимущества и недостатки.

При выборе способа тонировки важно учитывать не только эстетический результат, но и сохранение функциональности фонарей. Согласно ПДД, задние габаритные огни, стоп-сигналы и указатели поворота должны быть хорошо видны в любое время суток. Поэтому чрезмерное затемнение может привести к штрафам и создать аварийные ситуации.

Особенности тонировки плёнкой

Тонировочная плёнка – популярный вариант, так как она относительно проста в наклеивании и может быть снята при необходимости. Процесс включает:

• Подготовку поверхности: светорассеиватель тщательно моют, обезжиривают и сушат.
• Раскройку плёнки: материал вырезают по форме фонаря с небольшим запасом.
• Наклеивание: снимают защитный слой, наносят плёнку, разглаживая от центра к краям для удаления пузырьков воздуха.
• Обрезку излишков: после наклеивания аккуратно обрезают лишнюю плёнку по краям.

Преимущества плёночной тонировки обратимость и равномерность покрытия. Однако плёнка может со временем выгорать на солнце или отслаиваться по краям.

Особенности тонировки краской

Тонировка краской даёт более стойкий результат, но требует аккуратности и навыков. Используют специальные аэрозольные краски для фонарей, которые сохраняют прозрачность и светопропускание. Этапы работы:

1. Подготовка: демонтаж фонаря, тщательная очистка и обезжиривание.
2. Грунтовка (опционально): для улучшения адгезии краски.
3. Нанесение краски: распыляют тонкими слоями с расстояния 20-30 см, давая каждому слою высохнуть.
4. Сушка: после нанесения последнего слоя фонарь оставляют сушиться на несколько часов.

Краска обеспечивает долговечное покрытие, но ошибки при нанесении могут привести к потёкам или неравномерному тону. Также этот способ необратим – для удаления тонировки придётся перекрашивать фонарь.

Типичные проблемы после тонировки

После проведения тонировки могут возникнуть следующие проблемы:

Проблема	Причина	Решение
Снижение яркости света	Слишком тёмная тонировка	Использовать менее плотные материалы или удалить тонировку
Неравномерное нанесение	Ошибки при поклейке плёнки или распылении краски	Аккуратно переделать работу
Отслаивание плёнки или краски	Плохая подготовка поверхности	Переклеить или перекрасить с правильной подготовкой

Перед тонировкой обязательно проверьте, как изменилась видимость сигналов фонарей в тёмное время суток. Если свет стал слишком тусклым, это опасно и незаконно. В таких случаях стоит рассмотреть альтернативные варианты тюнинга, например, установку светодиодных ламп повышенной яркости или покупку заводских затемнённых фонарей, соответствующих нормам.

Нюансы замены общих блоков освещения

Перед началом работ по замене общего блока задних фонарей на ВАЗ 2110 критически важно определить тип установленной конструкции. Модели 2110 ранних годов выпуска (до ~2003 г.) оснащались монолитным блоком с интегрированными патронами ламп и отражателями, тогда как на более поздних версиях применялись сборные блоки с отдельными съемными плафонами стоп-сигнала, габарита и указателя поворота. Ошибка в идентификации приведет к покупке несовместимой детали.

Демонтаж требует аккуратности при снятии декоративной обшивки багажника в зоне крепления фонаря. Пластиковые клипсы и фиксаторы, особенно в зимний период, становятся хрупкими – используйте специализированные монтажные лопатки. Ключевая сложность заключается в доступе к гайкам крепления блока (обычно 3 шт. на М6), расположенным в труднодоступных нишах кузова. Неудобное положение крепежа часто требует применения головки с карданным шарниром и удлинителем.

Критические моменты при установке нового блока

При монтаже нового блока обязательно проверьте состояние уплотнительной резиновой прокладки. Ее деформация, перекос или износ гарантированно приведут к проникновению влаги в багажник и окислению контактов. Рекомендуется нанести тонкий слой силиконовой смазки на уплотнитель перед установкой для улучшения герметичности и облегчения будущего демонтажа.

Особое внимание уделите электрическим разъемам:

• Тщательно зачистите контакты на колодке проводки автомобиля от окислов.
• Сравните распиновку разъема нового блока со старым – у неоригинальных аналогов возможны отличия.
• После подключения обязательно проверьте работу ВСЕХ световых функций (габарит, тормоз, поворотник, задний ход) до фиксации блока на место.

Распространенные ошибки при замене:

Ошибка	Последствие
Перетяжка гаек крепления	Трещина на корпусе фонаря или деформация кузовного крепления
Неполное прилегание уплотнителя	Течь воды в багажник, коррозия, замыкание
Несоответствие типа блока году выпуска авто	Невозможность установки, зазоры, неработоспособность

При выборе между оригинальными (ОАО "ВАЗ") и неоригинальными блоками учитывайте: дешевые аналоги часто имеют рассеиватели низкого оптического качества (пятна света, неравномерное свечение) и менее устойчивый к УФ-излучению пластик, желтеющий через 1-2 сезона. Для длительной эксплуатации предпочтительны оригинальные запчасти или проверенные премиальные бренды (например, "СтартВОЛЬТ").

Ремонт сколов на стекле фонаря эпоксидной смолой

Эпоксидная смола обеспечивает надёжную герметизацию мелких сколов (до 5 мм), восстанавливая целостность стекла и предотвращая попадание влаги внутрь фонаря. Этот метод сохраняет светопропускание, останавливает рост трещин и существенно дешевле замены всего узла. Для работы подходят прозрачные двухкомпонентные составы с УФ-фильтром.

Ремонт неэффективен при сквозных повреждениях, крупных осколках или деформации корпуса фонаря. Обязательно проверьте отсутствие трещин, расходящихся от скола – их предварительно стабилизируют сверлением кончиков (Ø 1-2 мм) перед заполнением эпоксидкой.

Порядок работ

1. Подготовка поверхности:
   • Очистите зону скола спиртом/ацетоном
   • Просушите феном (холодный воздух)
   • Заклейте периметр малярным скотчем
2. Приготовление состава:
   • Смешайте смолу с отвердителем строго по инструкции (обычно 1:10)
   • Перемешивайте 3-4 минуты до однородности
   • Дайте отстояться 2 минуты для выхода пузырьков
3. Нанесение:
   • Заполните скол шприцем или зубочисткой с избытком 15-20%
   • Удалите воздушные пузыри иглой
   • Накройте куполом из скотча для формирования выпуклой линзы
4. Полимеризация:
   • Выдержите 24 часа при +20-25°C без вибраций
   • Избегайте прямого УФ-излучения первые 6 часов
5. Финишная обработка:
   • Снимите скотч, срежьте излишки лезвием
   • Отполируйте поверхность пастой ГОИ круговыми движениями
   • Обработайте антистатиком для защиты от пыли

Проблема при ремонте	Решение
Мутность после отверждения	Используйте смолы с маркировкой "optical grade", контролируйте пропорции смешивания
Отслоение состава	Применяйте адгезионные праймеры для стекла, усильте обезжиривание
Воздушные раковины	Наносите смолу слоями по 1 мм с промежуточной сушкой 2 часа

Важно: после полировки проверьте герметичность – нанесите воду на 15 минут. Появление капель внутри фонаря указывает на необходимость повторной обработки. При глубоких сколах (>3 мм) наносите эпоксидку в 2 этапа с промежуточной сушкой 6 часов.

Усиление света непрозрачным отражателем

Непрозрачные отражатели изготавливаются из металлизированных материалов с высокой отражающей способностью (алюминий, хромированный пластик) и монтируются непосредственно за лампой накаливания внутри корпуса фонаря. Их ключевая функция – фокусировка рассеянного светового потока в строго заданном направлении за счёт геометрической формы поверхности. Угол наклона и профиль отражателя рассчитываются для максимального перенаправления света сквозь рассеиватель наружу, минуя бесполезное поглощение стенками корпуса.

В штатной конструкции ВАЗ 2110 отражатели часто деградируют из-за выгорания напыления или механических повреждений, что снижает эффективность светового потока на 40-60%. При модернизации старые элементы заменяют на термостойкие аналоги с компьютерным моделированием кривизны. Это обеспечивает равномерное распределение яркости по всей площади секции фонаря, исключая "тёмные пятна", и повышает заметность стоп-сигналов и габаритов на 70-80% даже со стандартными лампами.

Ключевые особенности технологии

• Материалы: анодированный алюминий или композитные пластики с вакуумным напылением серебра
• Типы поверхностей: параболические, сферические или составные многофокусные рефлекторы
• Термостойкость: выдерживают температуру до 150°C без деформации

Этапы установки

1. Демонтаж штатного фонаря и разборка корпуса
2. Очистка посадочных мест от пыли и окислов
3. Фиксация отражателя на термостойкий клей или штатные крепления
4. Проверка отсутствия затенения лампы
5. Герметизация корпуса после сборки

Параметр	Штатный отражатель	Модернизированный отражатель
Коэффициент отражения	40-50%	90-95%
Ресурс	3-5 лет	10+ лет
Распределение света	Неравномерное	Контролируемое пучком

Важно: при установке необходимо исключить перекосы отражателя – смещение на 3-5 мм провоцирует бликование и снижение эффективности. Для моделей с галогенными лампами обязательна термозащитная прокладка между колбой и металлической поверхностью.

Светодиодная лента как ДХО в заводские фонари

Интеграция светодиодной ленты в штатные задние фонари ВАЗ 2110 для функции дневных ходовых огней (ДХО) – популярный вариант модернизации. Этот подход позволяет сохранить заводской дизайн фонарей, добавив современный световой элемент и повысив заметность автомобиля днем.

Для реализации потребуется гибкая влагозащищенная LED-лента с нейтрально-белым свечением (5000-6000K), соответствующая ГОСТ Р 41.48-2004 по яркости (не менее 400 кд). Ключевым этапом является аккуратная разборка фары и фиксация ленты по периметру отражателя, избегая зон стоп-сигналов и поворотников.

Технология монтажа и подключения

После демонтажа фонаря и разделения стекла с корпусом (требуется прогрев феном), лента крепится на термостойкий клей либо алюминиевый скотч. Обязательные условия: равномерное распределение без перегибов, изоляция контактов силиконом. Подключение ведется через реле к замку зажигания с предохранителем 5А, исключая вмешательство в цепи габаритов.

Типичные ошибки при установке:

• Использование дешевых LED-лент без защиты от перегрева
• Перекрытие зоны работы стоп-сигналов
• Отсутствие герметизации после сборки

Параметр	Требование
Цвет свечения	Белый (запрещены синие/красные оттенки)
Угол видимости	≥ 20° по вертикали, 60° по горизонтали
Высота установки	250-1500 мм от дороги

Юридический аспект: Самодельные ДХО требуют сертификации в ГИБДД. При несоответствии яркости/углам рассеивания возможен штраф по ст. 12.5 КоАП. Рекомендуется использовать ленты с маркировкой ECE R87.

Индивидуальный дизайн: установка ангельских глазок

Установка «ангельских глазок» на задние фонари ВАЗ 2110 позволяет радикально изменить визуальное восприятие автомобиля. Светодиодные кольца монтируются внутри блок-фары вокруг основных отражателей, создавая контурную подсветку при включении габаритов. Такое решение придает задней части машины современный «аудиоподобный» вид, выделяя её в потоке.

Для интеграции требуется полная разборка фонаря: демонтаж с автомобиля, прогрев герметика строительным феном и аккуратное разделение корпуса и стекла. Кольца фиксируются термостойким клеем на внутренней поверхности, провода выводятся через штатные отверстия с обязательной герметизацией. Питание подключается параллельно габаритным лампам через предохранитель с использованием качественных изолированных клемм.

Ключевые аспекты модернизации

Типовые проблемы после установки:

• Запотевание стекла из-за нарушения герметичности при сборке
• Перегорание светодиодов при неправильном подборе сопротивления
• Эффект «мерцания» при плохом контакте в местах соединения проводов
• Конфликты с контроллером ЭСУД из-за изменения нагрузки в цепи

Рекомендации для надежной работы:

1. Используйте кольца с силиконовой изоляцией и IP-rating не ниже IP67
2. Применяйте стабилизаторы тока вместо простых резисторов
3. Тестируйте сборку на герметичность перед установкой на автомобиль
4. Проверяйте соответствие светового потока требованиям ПДД (красный цвет, отсутствие слепящего эффекта)

Для кастомного дизайна доступны варианты с изменяемой цветовой температурой, динамическими режимами работы (например, плавное затухание при выключении) и кольцами разного диаметра. Важно помнить: белый и синий цвета подсветки на задних фонарях запрещены ПДД.

Контрактные узлы с разборки: риски и выгода

Приобретение контрактных задних фонарей для ВАЗ 2110 с автомобильных разборок – распространённая практика среди владельцев, стремящихся к экономии. Эти узлы, снятые с машин после ДТП или утилизации, предлагают существенную выгоду по сравнению с новыми оригинальными или аналоговыми деталями. Однако подобная экономия сопряжена с определёнными рисками, требующими тщательной оценки перед покупкой.

Качество и состояние контрактного узла напрямую зависят от условий эксплуатации донорского автомобиля и корректности демонтажа. Нередко встречаются экземпляры с микротрещинами в пластике, потертостями на отражателях, окисленными контактами или нарушенной герметичностью, что приводит к запотеванию и коррозии. Гарантировать отсутствие скрытых дефектов практически невозможно, так как визуальный осмотр не всегда выявляет все проблемы.

Ключевые риски:

• Скрытые повреждения: Внутренние трещины корпуса, деформация креплений.
• Электронные неисправности: Перегоревшие нити накаливания ламп, обрыв дорожек на плате светодиодных версий.
• Потеря герметичности: Разрушение уплотнителей, следы влаги внутри секций.
• Несовпадение оттенков: Выцветание пластика у разных производителей.

Основные выгоды:

1. Ценовая доступность: Стоимость ниже новых деталей в 2-4 раза.
2. Оригинальное качество: Возможность купить снятый с завода узел вместо сомнительных аналогов.
3. Редкие модификации: Доступ к снятым с производства версиям (например, ранние модели с оранжевыми повторителями).

Критерий выбора	Рекомендации
Внешний осмотр	Проверка на сколы, равномерность цвета, целостность крепежных ушек
Проверка электроники	Тестирование всех секций (габариты, стоп-сигнал, поворотники) перед оплатой
Состояние уплотнителей	Отсутствие затвердевания или разрывов резиновых прокладок

Решение о покупке контрактного фонаря требует личной проверки или работы с проверенными поставщиками, предоставляющими фотоотчёт и возможность возврата. В случаях, когда важен безупречный внешний вид и долговечность, предпочтение стоит отдать новым комплектующим, особенно при модернизации на светодиоды.

Испытание герметичности после ремонта

После замены уплотнителей, корпуса или линз фонаря необходимо проверить герметичность сборки. Неплотности приведут к попаданию влаги, окислению контактов и выходу из строя ламп или светодиодов. Контроль проводится визуально и с применением дополнительных средств.

Используйте распылитель с мыльным раствором или автомобильный шампунь, нанося его на швы и стыки корпуса. Внутри салона подключите к разъемам фонаря штатные лампы накаливания (мощностью 5-10 Вт) для создания теплового напора – имитации рабочих условий. Альтернативно подайте 12В от АКБ на лампы через предохранитель.

Методика выявления дефектов

1. Обработайте периметр фонаря, места крепления к кузову и технологические заглушки мыльной пеной.
2. Включите лампы на 10-15 минут для нагрева воздуха внутри корпуса.
3. Осмотрите обработанные зоны: появление пузырей укажет на подсос воздуха.
4. Проверьте внутреннюю полость через прозрачные секции – конденсат или капли влаги сигнализируют о негерметичности.

Типичные проблемные участки:

• Угловые стыки рассеивателя с корпусом
• Зона ввода жгута проводов
• Отверстия под крепежные болты
• Штатные заглушки (при замене линз на тюнинговые)

Обнаруженные дефекты устраняются подтяжкой крепежа, нанесением дополнительного слоя герметика (например, термостойкого силикона) или заменой уплотнителя. Повторный тест проводится через 24 часа после высыхания герметика.

Схема управления задним ходом через датчик КПП

Датчик заднего хода (ДЗХ), установленный в коробке передач ВАЗ 2110, является ключевым элементом цепи включения фонарей заднего хода. При перемещении рычага КПП в положение задней передачи шток вилки воздействует на толкатель датчика, механически замыкая его внутренние контакты. Это замыкание напрямую подает "+12В" от предохранителя №6 (F6, 10А) монтажного блока на лампы заднего хода.

Электрическая цепь максимально упрощена: питание с монтажного блока по проводу оранжевого цвета поступает на контакт ДЗХ. После замыкания контактов датчика, ток по проводу черно-красного цвета идет напрямую к задним фонарям, где запитывает лампы заднего хода мощностью 21W. Масса для ламп обеспечивается через кузовные точки ("землю"). Отсутствие реле в штатной схеме повышает риск подгорания контактов датчика при частых включениях.

Типичные неисправности схемы

• Выход из строя датчика: Механический износ толкателя, окисление или подгорание контактов внутри корпуса.
• Обрыв или КЗ проводки: Повреждение оранжевого или черно-красного провода, перетирание изоляции в гофре между кузовом и задней дверью.
• Окисление контактов в колодках: Разъемов у датчика КПП, в монтажном блоке или в блоке задних фонарей.
• Перегорание ламп: Физический износ нити накала.
• Отсутствие массы: Коррозия точек крепления "массы" ламп или кузова.

Диагностика неисправностей

1. Проверить целостность ламп заднего хода визуально или мультиметром.
2. Замерить наличие "+12В" на оранжевом проводе у разъема ДЗХ при включенном зажигании.
3. При включенной задней передаче проверить мультиметром наличие "+12В" на черно-красном проводе ДЗХ.
4. Убедиться в наличии "массы" на контактах патронов ламп.
5. Прозвонить целостность проводов между ДЗХ и фонарями.

Модернизации схемы

• Установка реле: Врезать реле в цепь, используя ДЗХ как управляющий сигнал. Разгружает контакты датчика, повышая надежность и яркость ламп.
• Замена датчика: Установка ДЗХ улучшенной конструкции (например, с герметичным корпусом).
• Дублирующая подсветка: Монтаж дополнительных светодиодных ламп или модулей параллельно штатным для увеличения освещенности.
• Защита проводки: Укладка проводов в дополнительную термостойкую гофру, обжатие контактов гильзами вместо пайки.

Диагностика КЗ в проводке мультиметром

Для поиска короткого замыкания (КЗ) в проводке задних фонарей ВАЗ 2110 потребуется мультиметр в режиме прозвонки или измерения сопротивления. Отключите минусовую клемму аккумулятора и снимите разъемы с обоих задних фонарей, исключив нагрузку цепи.

Проверку начинайте с поиска контакта "массы". Выберите в разъеме фонаря провод, соответствующий габаритным огням или стоп-сигналам (ориентируйтесь по схеме электрооборудования).

Пошаговая методика проверки

1. Переключите мультиметр в режим измерения сопротивления (Ω) или прозвонки.
2. Одним щупом прикоснитесь к проверяемому сигнальному проводу в разъеме фонаря.
3. Вторым щупом последовательно касайтесь:
   • Кузова автомобиля (очищенное от краски место)
   • Минусовой клеммы АКБ
   • Других проводов в жгуте (особенно черного "массового")

Нормальные показания мультиметра:

При касании кузова/минуса АКБ	Сопротивление → ∞ (обрыв)	Прозвонка → нет сигнала
При касании "массового" провода	Сопротивление 0.2-2 Ома	Прозвонка → есть сигнал

Признак КЗ: Нулевое сопротивление (или звуковой сигнал прозвонки) при соединении сигнального провода с кузовом/минусом АКБ. Для точной локализации:

• Проверяйте цепь по участкам (от фонаря до промежуточного разъема, от разъема до блока предохранителей)
• Осматривайте жгут на предмет перетираний в зонах перегибов (около крышки багажника)
• Исключите попадание влаги в колодки и окисление контактов

Бюджетная полировка стекла фонаря

Мутное или поцарапанное стекло заднего фонаря ВАЗ 2110 значительно ухудшает светопропускание и внешний вид, а замена всего узла – дорогостоящее решение. Бюджетная альтернатива – механическая полировка, восстанавливающая прозрачность пластика силами автовладельца с использованием доступных материалов.

Для работы потребуется минимальный набор: паста ГОИ (№1 или №2), войлочный круг для дрели/болгарки (или кусок фетра/микрофибры), малярный скотч для защиты кузова, вода в пульверизаторе и полироль для финальной защиты пластика. Качественная очистка поверхности от грязи и пыли перед началом – обязательное условие.

Пошаговый процесс полировки

1. Подготовка: Тщательно вымойте и обезжирьте стекло спиртосодержащим составом. Наклейте малярный скотч по периметру фонаря, защищая прилегающую краску.
2. Грубая обработка: Нанесите пасту ГОИ на вращающийся войлочный круг. Обрабатывайте мутные участки круговыми движениями без сильного нажима, постоянно смачивая поверхность водой из пульверизатора (предотвращает перегрев пластика).
3. Финишная полировка: Смойте остатки пасты, замените войлок на мягкую ткань (микрофибра). Нанесите автополироль для пластика и обработайте всю поверхность вручную до равномерного блеска.
4. Завершение: Удалите скотч, протрите стекло сухой салфеткой. Для продления эффекта обработайте поверхность антистатическим спреем.

Типичные ошибки и их последствия

Ошибка	Результат	Профилактика
Использование абразивной пасты №3/№4	Глубокие царапины, "матовость"	Применять только пасты №1 (зеленая) или №2 (светло-зеленая)
Сухая полировка / перегрев	Деформация пластика, волны	Постоянное увлажнение, контроль скорости инструмента
Пропуск этапа финишной полировки	Мелкие хаотичные риски	Обязательная ручная обработка полиролем

Важно: Метод эффективен при поверхностном помутнении и мелких царапинах. Глубокие повреждения или трещины устранить полировкой невозможно – требуется замена стекла или всего фонаря. Регулярная обработка защитным составом (раз в 2-3 месяца) замедлит повторное окисление пластика.

Термоклей для ремонта креплений корпуса

Термопластичный клей (термоклей) применяется для восстановления сломанных креплений корпуса заднего фонаря ВАЗ 2110, когда классические методы (пластиковая сварка, эпоксидка) недоступны. Его ключевое преимущество – простота использования: разогретый стержень наносится непосредственно на повреждённую зону, заполняя трещины и формируя усиливающую накладку.

Для ремонта ушков креплений требуется тщательная подготовка поверхности: очистка от грязи, обезжиривание и грубая зачистка пластика наждачной бумагой. Нагрев клеевого пистолета выставляется на средний уровень (110–130°C), чтобы не деформировать корпус. Расплав наносится послойно, с перерывом 30–60 секунд между слоями для частичного остывания.

Критические этапы работы:

• Формирование арматуры: Для усиления в первый слой клея втапливается металлическая сетка или стекловолокно.
• Воссоздание геометрии: Пока состав пластичен, ушку придаётся исходная форма. Отверстие под болт прочищается шилом.
• Контроль толщины: Излишки удаляют сразу, пока клей не затвердел – после полимеризации (5–7 мин.) материал сложно обрабатывать.

Сравнение методов ремонта:

Материал	Прочность	Устойчивость к вибрации	Срок службы
Термоклей	Средняя	Низкая	1-2 года
Эпоксидная смола	Высокая	Средняя	3-5 лет
Пластиковая сварка	Максимальная	Высокая	5+ лет

Ограничения: Термоклей не подходит для восстановления несущих креплений, испытывающих высокие нагрузки. При перегреве корпуса (например, от ламп накаливания) соединение может размягчиться. Для продления срока службы отремонтированный фонарь запрещено мыть под давлением.

Химическое удаление коррозии с контактов

Контактные группы задних фонарей ВАЗ 2110 подвержены окислению из-за влаги и дорожных реагентов, что приводит к нарушению проводимости тока. Химическая очистка эффективно растворяет оксидные отложения без механического повреждения металла. Процедура требует применения специализированных реактивов и соблюдения мер безопасности.

Перед обработкой демонтируйте блок фары и отсоедините колодки. Визуально оцените степень окисления: характерные признаки – зеленоватый или белый налет на контактных площадках, потемнение металла. Избегайте контакта реактивов с пластиковыми элементами во избежание деформации.

Этапы обработки

1. Обезжиривание поверхности: Протрите контакты салфеткой, смоченной в изопропиловом спирте.
2. Нанесение реагента:
   • Для умеренной коррозии используйте бытовые средства: WD-40, уксусную кислоту или лимонный сок.
   • При сильных отложениях применяйте специальные составы (Kontakt UHL, Liqui Moly Batterie-Pol-Fett).
3. Выдержка: Оставьте состав на 5-15 минут (следуйте инструкции производителя).
4. Удаление остатков: Сотрите размягченную коррозию микрофибровой тканью или щеткой с синтетическим ворсом.
5. Защитная обработка: Нанесите токопроводящую смазку или силиконовый герметик для предотвращения рецидива.

Важно: Агрессивные составы на основе соляной кислоты требуют аккуратности – превышение времени экспозиции разрушает металл. После обработки проверьте мультиметром сопротивление контактов (допустимое значение – до 0.5 Ом).

Переключатель режима туманки/заднего хода

Данный переключатель является комбинированным устройством, выполняющим две ключевые функции: включение задних противотуманных фонарей и активацию цепи фонарей заднего хода. Он расположен под рулевой колонкой, слева от блока предохранителей, и механически связан с рычагом коробки переключения передач (КПП). Физически представляет собой пластиковый корпус с контактной группой и толкателем.

При перемещении рычага КПП в положение заднего хода (R) специальный кулачок на валу КПП нажимает на толкатель переключателя. Это замыкает контакты цепи фонарей заднего хода, подавая на них напряжение. Включение задних противотуманных фонарей осуществляется вручную, отдельной кнопкой или поворотом секции подрулевого переключателя света. При этом активируется другая секция контактов внутри того же корпуса переключателя туманки/заднего хода.

Типичные неисправности переключателя

Отказ или некорректная работа этого переключателя напрямую влияет на функциональность фонарей заднего хода и задних противотуманных огней. Основные проблемы:

Симптом	Причина	Решение
Не горят фонари заднего хода при включении передачи R	Износ или окисление контактов секции заднего хода внутри переключателя; поломка толкателя; плохой контакт в колодке проводов	Проверить напряжение на переключателе при включенной передаче R; почистить контакты или заменить переключатель
Не включаются задние противотуманные фонари	Износ или окисление контактов секции "туманки" внутри переключателя; обрыв цепи от кнопки управления; перегорел предохранитель	Проверить напряжение на переключателе при включенной кнопке туманок; зачистить контакты или заменить переключатель; проверить предохранитель и цепь управления
Фонари заднего хода горят постоянно или не выключаются	Залипание контактов секции заднего хода внутри переключателя; неисправность концевика на КПП (если отдельный); замыкание в проводке	Проверить и заменить переключатель; проверить/заменить концевой выключатель на КПП (при наличии)
Переключатель плохо фиксируется или болтается	Излом пластиковых креплений (ушков) корпуса переключателя; сломаны защелки	Замена корпуса переключателя или всего узла

Диагностика часто сводится к проверке наличия напряжения на соответствующих выводах переключателя при активации функций (включении передачи R или нажатии кнопки туманок) и прозвонке контактов. Замена переключателя обычно не сложна – он крепится на пластиковые защелки или небольшие винты.

В рамках модернизации некоторые владельцы заменяют штатный комбинированный переключатель на более надежные аналоги (при наличии) или выносят управление задней противотуманкой на отдельную кнопку, оставляя за переключателем только функцию активации фонарей заднего хода, что может повысить надежность цепи туманок.

Поиск утечки герметика под напором воды

Проверку герметичности стыков заднего фонаря выполняйте с помощью струи воды под давлением, имитирующей сильный дождь или мойку. Закройте все крышки багажника и двери, подготовьте шланг с распылителем или мойку высокого давления, установив умеренный режим подачи воды.

Направляйте струю воды последовательно на все проблемные зоны: стык кузова с рассеивателем, места крепления фонаря болтами, технологические заглушки и участки прилегания уплотнителя. Особое внимание уделите нижней части фонаря и угловым соединениям – здесь чаще скапливается влага.

Методика выявления дефектов

Попросите помощника контролировать внутреннюю часть багажника через технологические люки или при снятой обшивке. Признаки протечки:

• Капли воды на внутренней поверхности фонаря
• Мокрые дорожки на металле кузова
• Скопление воды в нише запаски
• Пятна конденсата на рассеивателе изнутри

Обнаружив утечку, промокните воду сухой тряпкой и повторите проверку для точного определения проблемной точки. Отметьте проблемные зоны маркером – это упростит последующий ремонт.

Зона фонаря	Вероятность протечки	Типичные причины
Нижний крепежный болт	Высокая	Износ резиновой втулки, трещина герметика
Стык с кузовом по периметру	Очень высокая	Пересыхание уплотнителя, деформация пластика
Угловые соединения секций	Средняя	Микротрещины в герметике, заводской брак
Технологические заглушки	Низкая	Потеря эластичности пробок

После теста тщательно просушите все элементы фонаря и багажника компрессором. Если вода попала в патроны ламп – снимите их и просушите контакты, чтобы избежать окисления.

Цветные лампы: законность установки

Установка цветных ламп в задние фонари ВАЗ 2110 строго регламентируется действующим законодательством Российской Федерации, в первую очередь Правилами дорожного движения (ПДД) и Техническим регламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Цвет излучаемого света для каждого типа заднего фонаря четко определен.

Основное правило: цвет огней автомобиля должен соответствовать их функциональному назначению. Для задних фонарей это означает: стоп-сигналы и габаритные огни должны излучать только красный свет, указатели поворота – только желтый (оранжевый) свет, а фонарь заднего хода – только белый свет. Использование ламп, дающих свечение иного цвета (синего, зеленого, фиолетового и т.д.), в этих секциях категорически запрещено.

Почему запрещены цветные лампы?

Использование ламп нестандартного цвета в задних фонарях несет в себе несколько серьезных проблем и нарушений:

• Нарушение ПДД и ТР ТС: Установка ламп, меняющих предписанный цвет сигнала (например, красный стоп-сигнал на синий), прямо противоречит пункту 3.6 Перечня неисправностей и условий, при которых запрещается эксплуатация ТС (Приложение к ПДД) и требованиям ТР ТС 018/2011.
• Дезориентация участников движения: Цвет сигналов – универсальный язык дороги. Синий или зеленый стоп-сигнал не воспринимается другими водителями как команда к торможению мгновенно, что значительно увеличивает риск ДТП. Это создает опасную и непредсказуемую ситуацию.
• Административная ответственность: За управление ТС с нарушением правил установки световых приборов (включая цвет излучения) предусмотрен штраф по статье 12.5 ч.1 КоАП РФ (предупреждение или штраф 500 рублей). Инспектор ГИБДД вправе потребовать немедленного устранения неисправности.
• Проблемы при прохождении ТО: Автомобиль с цветными лампами в задних фонарях не пройдет обязательный технический осмотр, так как это явное несоответствие требованиям безопасности.

Таким образом, установка любых цветных ламп (синих, зеленых, фиолетовых и пр.) в секции задних фонарей ВАЗ 2110, предназначенные для красного, желтого или белого света, является незаконной и опасной. Единственный законный путь модернизации освещения – использование ламп предписанного цвета, но с улучшенными характеристиками (например, более яркие светодиодные аналоги стандартных ламп накаливания, при условии, что их световой пучок соответствует ГОСТ по цвету и распределению).

Модернизация цоколя при переходе на светодиоды

Переход со штатных ламп накаливания на светодиодные аналоги в задних фонарях ВАЗ 2110 требует обязательной доработки цоколей патронов. Стандартные патроны типа P21W, PY21W и W5W рассчитаны на физические габариты и тепловыделение ламп накаливания, что вызывает проблемы при установке LED-элементов.

Основная сложность заключается в несовпадении конструкции контактных групп: светодиодные "лампы" часто имеют плоские контакты вместо цилиндрических штырьков у оригинальных ламп. Это приводит к ненадежному соединению, мерцанию или полному отказу световых секций. Также критично отсутствие боковых фиксирующих выступов на корпусах многих LED-моделей.

Способы модернизации цоколей

Для надежной работы применяют следующие решения:

• Замена патронов целиком: Установка специализированных LED-патронов с пружинными контактами под плоские выводы (например, тип 7443 для повторителей стоп-сигналов). Требует демонтажа старых элементов и аккуратной пайки проводов с термоусадкой.
• Доработка штатных патронов:
  • Подгибка центральных контактов внутрь для усиления прижима.
  • Установка дополнительных пружинных шайб под контакты.
  • Фиксация светодиодной лампы в посадочном месте термостойким герметиком (во избежание вибрации).
• Использование переходных колодок: Применение готовых адаптеров типа T10->W5W или P21W->7440 с интегрированными разъемами. Минус – увеличение габаритов внутри плафона.

Важные нюансы: При любом способе обязательна проверка полярности подключения LED (в отличие от ламп накаливания, светодиоды работают только при правильном "+" и "-"). Для сигналов торможения и указателей поворота может потребоваться замена реле-прерывателя на электронное, совместимое с низким энергопотреблением светодиодов, чтобы избежать гипермигания.

Сборка схемы парковки с подсвеченными стоп-сигналами

Схема позволяет использовать стоп-сигналы в качестве дополнительных габаритных огней при включении парковки. Основной принцип заключается в подаче пониженного напряжения на нити накаливания стоп-сигналов через токоограничивающие резисторы при активации габаритов. При нажатии на педаль тормоза цепь резисторов шунтируется, обеспечивая полное напряжение и яркое свечение.

Реализация требует внесения изменений в штатную электропроводку задних фонарей. Важно использовать компоненты с корректными параметрами мощности во избежание перегрева и повреждения изоляции. Все соединения должны быть надежно заизолированы от влаги и коррозии.

Компоненты и алгоритм монтажа

• Необходимые материалы: резисторы 2–3 Ом (10–15 Вт), провода сечением 1.5 мм², термоусадочные трубки, клеммы типа «мама»
• Инструменты: кусачки, кримпер, мультиметр, паяльник (опционально)

1. Снимите плафон заднего фонаря для доступа к колодке подключения
2. Определите провод габаритного света (+12V при включении) и провод стоп-сигнала (+12V при торможении)
3. Врежьте резистор в разрыв провода габаритов: один вывод к источнику +12V, второй – к лампе стоп-сигнала
4. Штатный провод стоп-сигнала подключите напрямую к лампе параллельно резисторной ветке
5. Повторите операцию для второго фонаря с отдельными резисторами

Параметры резисторов для типовых ламп:

Мощность лампы (Вт)	Сопротивление (Ом)	Мощность резистора (Вт)
21	2.2	15
16	3.0	10

Контрольная проверка: при включении габаритов стоп-сигналы должны светиться вполнакала, при торможении – на полную яркость без задержек. Убедитесь в отсутствии нагрева резисторов после 10 минут работы.

Сравнение яркости заводских и Led ламп ночью

Ночная эксплуатация ВАЗ 2110 наглядно демонстрирует разницу между штатными галогеновыми лампами и светодиодными аналогами. Заводские лампы обеспечивают рассеянный свет с желтоватым оттенком, интенсивность которого заметно снижается при загрязнении рассеивателя или падении напряжения в бортовой сети.

Светодиодные модули формируют чёткий световой пучок с холодным спектром (5000-6000K), сохраняющий стабильность яркости независимо от колебаний напряжения. Однако некорректная установка LED-ламп без доработки отражателей приводит к образованию "слепых" зон или ослепляющих бликов на мокром асфальте.

Ключевые отличия в условиях темноты

• Цветопередача: галоген - 2800K (тёплый жёлтый), LED - 5000-6500K (нейтральный/холодный белый)
• Скорость включения: светодиоды достигают 100% яркости за 0.1с против 0.5-1с у галогена
• Распределение света: штатные лампы равномерно заполняют отражатель, LED требуют правильной ориентации чипов

Параметр	Заводские лампы (галоген)	LED-лампы
Видимость в дождь/туман	Лучшая контрастность из-за тёплого спектра	Ухудшение из-за отражения от капель
Энергопотребление	21W (стоп-сигнал)	3-5W при аналогичной светоотдаче
Срок службы	500-1000 часов	25 000-50 000 часов

Важно: установка LED в штатные патроны без CAN-резисторов вызывает ошибки бортового компьютера ВАЗ 2110. Для сохранения корректной работы "аварийки" и проверки ламп требуется модернизация схемы через обманки 6-8 Ом.

Список источников

Информация для статьи была систематизирована на основе анализа специализированных технических ресурсов, посвящённых автомобилям ВАЗ. Учитывались как официальные данные производителя, так и практический опыт владельцев.

Ниже приведён перечень ключевых источников, использованных при подготовке материала по устройству, неисправностям и модернизации задних фонарей ВАЗ 2110. Все источники доступны в открытом доступе для самостоятельного изучения.

• Официальное руководство по ремонту и эксплуатации ВАЗ 2110 (издательство "Третий Рим")
• Техническая документация АВТОВАЗа на светотехническое оборудование
• Статьи из журналов "За рулём" и "Авторевю" по тюнингу фонарей
• Материалы специализированных автомобильных порталов: DRIVE2, VAZ-Russia, Club210
• Видеоинструкции по замене и ремонту от каналов "Главная дорога" и "Автоэлектрик БЛОГ"
• Технические обзоры на сайтах Exist.ru и EMEX.ru с описанием совместимых компонентов
• Отчёты владельцев о модернизации фонарей на форуме Lada.Online
• Экспертные заключения автоэлектриков по диагностике цепи освещения

Видео: Ремонт освещения в задних фонарях Ваз 2110 - 2112


• Ремонт турбин - точная диагностика и восстановление

• ВАЗ-2114 не заводится? Решаем проблему!

• Объем багажника Kia Rio - изменения по поколениям
