Задние противотуманные фары - типы, установка, эксплуатация и советы

Статья обновлена: 18.08.2025

Противотуманные задние фары – обязательный элемент безопасности автомобиля в условиях ограниченной видимости. Их правильная работа критична для предотвращения ДТП при тумане, сильном дожде или снегопаде.

Статья подробно разберет типы противотуманных фар, ведущие производители на рынке, схемы подключения и активации. Отдельно рассмотрено назначение и диагностика реле, пошаговый процесс замены ламп. Практические рекомендации экспертов помогут избежать распространенных ошибок при эксплуатации.

Назначение задних противотуманных фар в автомобиле

Задние противотуманные фары предназначены для повышения видимости транспортного средства в условиях недостаточной видимости. Они излучают интенсивный красный свет, который эффективно пробивает туман, сильный дождь, снегопад или дымку, делая автомобиль заметным для водителей позади на большем расстоянии.

Их ключевая функция – предотвращение попутных столкновений, когда стандартные габаритные огни и стоп-сигналы теряют эффективность из-за рассеивания света в плотной среде. Яркий направленный луч обеспечивает четкое обозначение контура машины, сокращая риск ДТП.

Отличительные характеристики светового потока:

• Мощность в 2-3 раза выше стандартных задних фонарей
• Строго регламентированный красный спектр (не белый!)
• Узконаправленное свечение без бокового рассеивания

Применение регламентируется ПДД: фары активируют только при видимости ниже 100 м. В ясную погоду их использование запрещено – яркий свет ослепляет водителей сзади и маскирует стоп-сигналы.

Отличие задних противотуманок от основных габаритных огней

Задние противотуманные фары и габаритные огни выполняют принципиально разные функции, несмотря на схожее расположение на автомобиле. Габаритные огни (также называемые парковочными лампами) обозначают контуры транспортного средства в темное время суток или условиях недостаточной видимости для других участников движения, работая постоянно при включенном свете.

Противотуманные фонари активируются водителем отдельно только при значительном ухудшении видимости: сильном дожде, снегопаде, тумане или пыльной буре. Их ключевая задача – сделать автомобиль заметным с большого расстояния в экстремальных условиях, когда стандартные огни теряют эффективность из-за рассеивания света в среде с высокой плотностью частиц.

Ключевые различия

• Яркость свечения: Противотуманки излучают свет значительно интенсивнее (обычно 150-300 люмен) по сравнению с габаритными огнями (20-50 люмен).
• Цвет: Задние противотуманки всегда красные, но с более насыщенным спектром. Габаритные огни – красные (сзади) или белые/янтарные (спереди/по бокам).
• Активация: Габариты включаются автоматически с ближним светом или ДХО. Противотуманки требуют ручного включения отдельной кнопкой или поворотом селектора.
• Условия использования: Габариты обязательны всегда ночью. Противотуманки – исключительно для сложных метеоусловий. Их постоянное использование запрещено из-за ослепляющего эффекта.

Критерий	Противотуманные фары	Габаритные огни
Назначение	Оповещение о авто в экстремальной непогоде	Обозначение габаритов авто в стандартной темноте
Световой поток	Мощный, концентрированный луч	Слабое рассеянное свечение
Правовой статус	Разрешены только при видимости < 100 метров	Обязательны при движении ночью/в сумерках

Важно: Использование противотуманок в ясную погоду создает опасную ситуацию – яркий красный свет сливается со стоп-сигналами, дезориентирует водителей сзади и сокращает срок службы ламп. Габаритные огни не способны выполнить функцию противотуманок из-за недостаточной мощности, что подтверждается тестами в тумане при видимости менее 50 метров.

Основные типы задних противотуманных фар: классификация

Задние противотуманные фары систематизируют по ключевым параметрам: источнику света, конструктивному исполнению и форме корпуса. Эти критерии определяют эффективность свечения, долговечность и особенности монтажа оборудования.

Каждый тип обладает специфическими эксплуатационными характеристиками, влияющими на видимость в сложных метеоусловиях. Выбор конкретного варианта зависит от модели автомобиля, законодательных требований и предпочтений владельца.

Классификация по техническим параметрам

• По источнику света:
  • Галогенные – традиционные лампы с нитью накаливания, доступные по цене, но менее долговечные
  • Светодиодные (LED) – энергоэффективные модули с повышенной яркостью и сроком службы
  • Ксеноновые – редко встречаются в задних ПТФ из-за сложности конструкции и высокой стоимости
• По способу установки:
  • Интегрированные – встроены в блок основных задних фонарей (типично для современных моделей авто)
  • Отдельные корпусные – самостоятельные блоки, монтируемые на бампер или кронштейны
  • Универсальные съёмные – временно крепятся при помощи магнитов или присосок
• По форме корпуса:

  Тип	Особенности	Распространённость
  Круглые	Классический дизайн, простота замены	Внедорожники, коммерческий транспорт
  Прямоугольные	Лучшая интеграция в бампер	Легковые автомобили азиатского производства
  Линейные	Современный дизайн, светодиодные ленты	Премиальные седаны и кроссоверы

Светодиодные противотуманные фонари: плюсы и минусы

Светодиодные противотуманные фонари активно вытесняют галогенные аналоги благодаря передовым технологиям. Их конструкция основана на полупроводниковых элементах, генерирующих свет при прохождении электрического тока. Это обеспечивает ряд эксплуатационных преимуществ, но и накладывает определенные ограничения.

Выбор между светодиодными и традиционными фонарями требует понимания их ключевых особенностей. Анализ технических характеристик и условий эксплуатации помогает принять взвешенное решение при модернизации или ремонте автомобиля.

Преимущества светодиодных противотуманных фар

• Энергоэффективность: Потребляют значительно меньше электроэнергии (до 80% меньше по сравнению с галогенными лампами), снижая нагрузку на генератор и аккумулятор.
• Долговечность: Срок службы достигает 20 000 - 50 000 часов благодаря отсутствию нити накаливания и устойчивости к вибрациям.
• Яркость и качество света: Дают интенсивный, четко сфокусированный световой пучок с оптимальной цветовой температурой (часто 5000K-6000K), улучшающей контрастность в тумане, дожде или снегопаде.
• Быстрое включение: Загораются мгновенно, без задержки на разогрев.
• Компактность и дизайн: Позволяют создавать тонкие, современные конструкции фар, расширяя возможности дизайна автомобиля.

Недостатки светодиодных противотуманных фар

• Высокая стоимость: Цена качественных светодиодных фар или ламп существенно превышает стоимость галогенных аналогов.
• Чувствительность к перегреву: Требуют эффективного теплоотвода (радиаторы, вентиляция). Перегрев резко сокращает срок службы светодиодов.
• Сложность ремонта: При выходе из строя отдельных светодиодов или драйвера питания чаще требуется замена всего модуля, а не отдельных компонентов.
• Проблемы совместимости: Установка в штатные галогенные блок-фары может потребовать дополнительных адаптеров (CAN-шины) или перепрошивки БК для избежания ошибок "обрыв лампы".
• Неправильная цветопередача дешевых аналогов: Дешевые светодиоды часто имеют завышенную цветовую температуру (более 6500K), что ухудшает видимость в плохую погоду из-за сильного отражения света от капель воды или снежинок.

Критерий	Светодиодные Фары	Галогенные Фары
Потребляемая мощность	Очень низкая (10-30 Вт)	Высокая (35-55 Вт)
Ресурс работы	Очень высокий (20 000+ ч)	Низкий (500-1000 ч)
Устойчивость к ударам/вибрации	Высокая	Низкая
Стоимость замены/установки	Высокая	Низкая
Прогрев до полной яркости	Мгновенный	Требуется время (1-3 сек)

Советы специалистов: При выборе светодиодных ПТФ отдавайте предпочтение брендовым изделиям (Philips, Osram, Hella, Bosch) с гарантией. Обязательно проверяйте соответствие светового пучка нормам ECE R19 (маркировка "E" в круге). Убедитесь в наличии эффективного радиатора/вентилятора. Для замены ламп в штатных блок-фарах выбирайте модели, совместимые с системой диагностики автомобиля, или используйте дополнительные обманки (резисторы/load resistors) или CAN-декодеры.

Ламповые (галогенные) задние противотуманки: особенности

Галогенные противотуманные фары заднего света используют лампы накаливания с галогенным газом внутри колбы. Принцип их работы основан на разогреве вольфрамовой нити электрическим током до состояния яркого свечения. Такие фары отличаются характерным теплым спектром света, обычно с оттенком желтого или красного, и требуют относительно простой электрической схемы подключения.

Основным элементом конструкции является сама галогенная лампа (часто типоразмера H21W, P21W или W21W), установленная в отражатель, спроектированный для формирования широкого горизонтального луча света с четкой верхней границей. Это минимизирует ослепление водителей сзади при плохой видимости. Корпус фары, как правило, изготавливается из термостойкого пластика или стекла, способного выдерживать высокую температуру работающей лампы.

Ключевые характеристики и отличия

Достоинства:

• Простота и ремонтопригодность: Электрическая схема элементарна (лампа + реле + предохранитель + выключатель), а замена перегоревшей лампы занимает минуты и стоит недорого.
• Надежность в экстремальных условиях: Галогенные лампы менее чувствительны к перепадам температуры и влажности по сравнению с некоторыми электронными компонентами светодиодных фар.
• Хорошая видимость в тумане: Теплый свет эффективно пробивает водяную взвесь, создавая контрастное красное пятно.

Недостатки:

• Высокое энергопотребление: Значительно больше расходуют электроэнергию бортовой сети по сравнению со светодиодными аналогами.
• Низкий ресурс: Срок службы галогенной лампы (обычно 500-1000 часов) существенно меньше, чем у светодиодов.
• Высокая температура: Сильный нагрев корпуса фары во время работы, что требует термостойких материалов и повышает риск повреждения при контакте со снегом/льдом или легковоспламеняющимися предметами (например, при мойке).
• Меньшая яркость и четкость: Световой поток и резкость светотеневой границы уступают современным светодиодным решениям.

Эксплуатация и замена:

1. Включение: Активируются отдельной кнопкой на панели приборов или подрулевом переключателе (часто с индикатором зеленого цвета). Обязательно наличие рабочей лампочки контрольного сигнала на приборке.
2. Реле и предохранитель: Защиту цепи обеспечивает предохранитель (обычно номиналом 7.5А-15А, смотрите мануал авто). Реле противотуманок (часто в общем блоке реле) управляет подачей высокого тока на лампы по сигналу от кнопки.
3. Замена лампы:
   • Убедитесь, что фары выключены и ключ зажигания в положении "OFF".
   • Доступ к лампам обычно с внутренней стороны багажника/крыла (снять пластиковую заглушку или обивку).
   • Отсоедините колодку питания.
   • Отожмите фиксаторы или поверните цоколь (зависит от типа крепления).
   • Извлеките старую лампу, не касаясь пальцами стекла новой (жировые следы приведут к перегоранию!). Используйте салфетку или перчатки.
   • Установите новую лампу (тип должен строго соответствовать старой - H21W, P21W и т.д.), зафиксируйте, подключите колодку.
   • Проверьте работу перед сборкой обивки.

Советы специалистов:

• Никогда не включайте "противотуманки" заднего света в ясную погоду – они слепят водителей сзади и могут спровоцировать ДТП.
• При частом перегорании ламп проверяйте напряжение в бортовой сети, состояние контактов в патроне и целостность реле.
• При установке нештатных галогенных фар убедитесь в их сертификации (знак ECE R38 или "Е" в кружке с номером страны) и правильной регулировке луча.
• Рассмотрите переход на качественные светодиодные аналоги при выходе фары из строя – это даст экономию энергии, долгий срок службы и лучшую видимость, но требует проверки совместимости с системой диагностики авто (CAN-BUS).

Комбинированные варианты задних противотуманных фонарей

Комбинированные задние противотуманные фонари интегрируют несколько функций в единый блок, совмещая противотуманное освещение с другими элементами – стоп-сигналом, габаритными огнями, поворотниками или фонарём заднего хода. Такие решения активно применяются в современных автомобилях для оптимизации дизайна бампера и снижения количества отдельных компонентов. Их ключевая задача – обеспечить максимальную видимость в тумане, дождь или снегопад, дополняя базовые сигналы.

Производители предлагают два основных типа комбинаций: модульные блоки (где функции разделены внутри одного корпуса) и светодиодные матрицы (динамически меняющие зоны подсветки). Популярные бренды включают HELLA, Philips, Osram, TYC, а также оригинальные решения от автоконцернов (VAG, BMW, Mercedes-Benz). При выборе критично учитывать совместимость с моделью авто и соответствие стандартам ECE R38.

Особенности и виды комбинированных фонарей

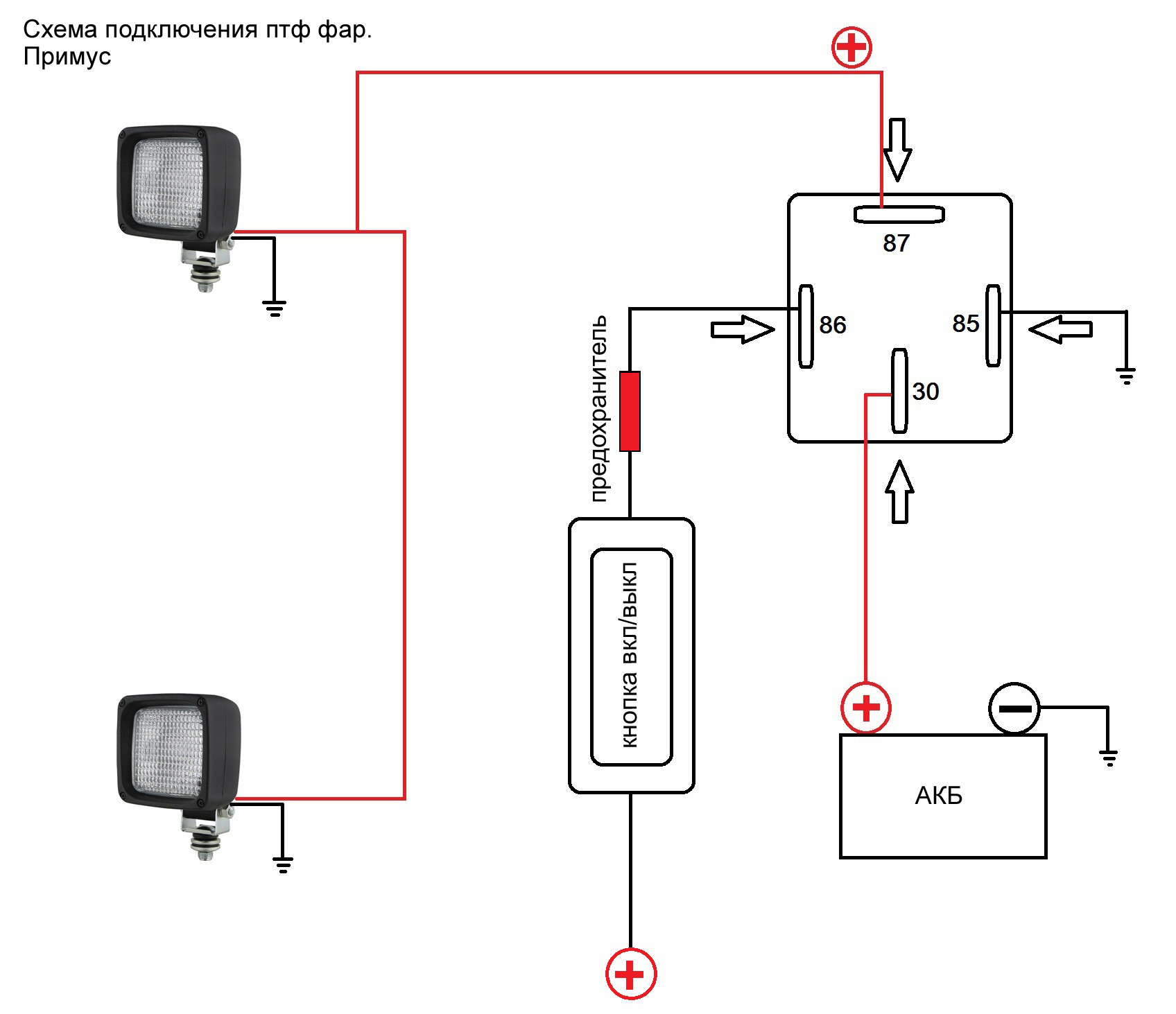

Подключение осуществляется через штатную проводку автомобиля с обязательным использованием реле (обычно в блоке предохранителей салона). Активация – отдельной кнопкой на панели приборов со значком тумана. Важные нюансы:

• Преимущества: экономия пространства, стильный дизайн, упрощённый монтаж.
• Недостатки: дороговизна замены всего блока при выходе из строя одной функции, сложность ремонта.

Тип комбинации	Составляющие функции	Примеры моделей авто
Противотуманный + стоп-сигнал	Яркий красный свет при торможении + режим тумана	Volkswagen Golf, Skoda Octavia
Противотуманный + габарит	Постоянное свечение + усиленный туманный поток	Toyota RAV4, Ford Focus
Противотуманный + поворотник	Оранжевый мигающий сигнал + красный туман	BMW 3 Series, Audi A4
Многофункциональный блок	Стоп-сигнал, габарит, поворотник, противотуманка	Mercedes-Benz C-Class, Volvo XC60

При замене комбинированного фонаря:

1. Отключите аккумулятор во избежание КЗ.
2. Снимите обшивку багажника/бампера для доступа к креплениям.
3. Отсоедините разъём проводки, открутите фиксаторы корпуса.
4. Установите новый блок, подключите контакты строго по схеме.
5. Проверьте работу всех режимов: габариты, торможение, повороты, ПТФ.

Советы специалистов: избегайте дешёвых noname-аналогов – они часто негерметичны и дают неравномерный свет. Регулярно очищайте линзы от грязи: загрязнённый комби-фонарь теряет 40% эффективности. При частой езде в тумане выбирайте блоки со светодиодами – они долговечнее ламп накаливания и меньше нагружают электросеть.

Требования ГОСТ и ПДД к задним противотуманным фарам

Согласно ПДД РФ (п. 19.7), задние противотуманные фонари разрешается использовать только в условиях недостаточной видимости: при тумане, дожде, снегопаде. Включение их в ясную погоду, особенно ночью, запрещено, так как это ослепляет водителей сзади и маскирует стоп-сигналы.

ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48) устанавливает технические требования: фонари должны излучать только красный свет, располагаться на высоте 250–1000 мм от дороги, симметрично относительно продольной оси ТС (не ближе 100 мм к стоп-сигналам). Допустимая мощность – 5–36 Вт, а сила света – в пределах 30–90 кд.

Ключевые нормы и ограничения

• Количество: Обязательны два фонаря – по одному с каждой стороны.
• Цвет и режим работы: Исключительно красный постоянный свет. Мигающие режимы запрещены.
• Совместное использование: Нельзя комбинировать с габаритными огнями или стоп-сигналами в одном корпусе (требуется отдельный блок).
• Автоматика: Допускается автоматическое отключение при переключении на заднюю передачу.

Параметр	Требование
Высота установки	250–1000 мм
Расстояние до стоп-сигнала	≥ 100 мм
Сила света	30–90 кд
Угол видимости	25° по горизонтали, 5° по вертикали

1. Проверка при ТО: Инспекторы диагностируют соответствие ГОСТ: цвет, силу света, герметичность и отсутствие трещин.
2. Наказание за нарушения: Включение в ясную погоду (ч.1 ст. 12.20 КоАП) влечёт штраф 500 руб. Несоответствие ГОСТ (например, белый свет) приведёт к запрету эксплуатации авто.

Расположение противотуманных фар на заднем бампере

Задние противотуманные фонари монтируются строго на заднем бампере автомобиля, обеспечивая максимальную видимость для водителей сзади в условиях тумана, дождя или снегопада. Их размещают симметрично относительно продольной оси транспортного средства, чаще всего вблизи штатных габаритных огней или интегрируют в общий блок с ними.

Согласно международным нормам (Правила ЕЭК ООН №48) и ПДД РФ, фонари должны располагаться на высоте от 250 мм до 1000 мм от дорожного покрытия. Минимальное расстояние между внутренним краем фонаря и внешним краем стоп-сигнала составляет 100 мм. Допускается установка как двух фар, так и одной – в этом случае она крепится со стороны водителя (для леворульных авто) или по центру бампера.

Ключевые требования и особенности

При установке или проверке расположения необходимо учитывать:

• Углы видимости: Горизонтальный – не менее 25° внутрь и наружу, вертикальный – минимум 5° вверх/вниз от оси.
• Цвет излучения: Исключительно красный (никакие другие оттенки недопустимы).
• Запрещенные зоны: Нельзя размещать выше основных фонарей или ближе 100 мм к лампам заднего хода.

Параметр	Значение
Высота от дороги	250–1000 мм
Расстояние от габаритов	≥100 мм
Количество	1 (со стороны водителя/центр) или 2 (симметрично)

Важно: Неправильное расположение (например, слишком высоко или асимметрично) снижает эффективность фар, нарушает ПДД и может привести к ослеплению других водителей. При замене бампера или фонарей всегда сверяйтесь с технической документацией автомобиля и актуальными нормами безопасности.

Иконка задней противотуманной фары на приборной панели

Иконка задней противотуманной фары на приборной панели автомобиля имеет стандартизированный вид: прямоугольник оранжевого или желтого цвета с тремя горизонтальными линиями, наклоненными влево, и волнообразной линией поверх них. Данный символ активируется при включении задних противотуманных фонарей и служит для информирования водителя об их работе. Важно отличать его от значка передних противотуманок, который изображается аналогично, но с линиями, наклоненными вправо.

Некоторые модели автомобилей (особенно премиальных марок) оснащаются интеллектуальной системой контроля: иконка может мигать или гаснуть при перегорании лампы, коротком замыкании или неисправности реле. В ряде случаев значок сопровождается текстовым сообщением на дисплее бортового компьютера (например, "Rear Fog Light Fault" у BMW). Если индикатор не загорается при включении фар, но сами фонари работают – вероятна неисправность лампочки подсветки значка или повреждение проводки приборной панели.

Особенности работы и диагностики

Причины постоянного горения иконки даже при выключенных фарах:

• Залипание реле в блоке предохранителей
• Короткое замыкание в цепи управления
• Окисление контактов на кнопке включения
• Сбой программного обеспечения (требуется перепрошивка ЭБУ)

Порядок проверки при неработающем индикаторе:

1. Убедиться в исправности задних противотуманных фонарей
2. Проверить предохранитель (обычно F15-F25 в монтажном блоке)
3. Протестировать реле мультиметром
4. Осмотреть контакты кнопки включения на рулевой колонке

Марка авто	Особенности индикации
Volkswagen	Желтый значок с текстовым предупреждением "Lichtdefekt"
Toyota	Мигание иконки при перегоревшей лампе
Audi	Автоматическое отключение через 10 минут при стоянке

Важно: Постоянная активация задних противотуманок в ясную погоду ослепляет водителей сзади и запрещена ПДД. При замене ламп используйте только рекомендованные производителем типы (например, H21W) – несоответствие мощности вызывает перегрев плафона.

Поиск кнопки включения задних противотуманок в салоне

Кнопка активации задних противотуманных фар обычно интегрирована в блок управления светом автомобиля. Ищите ее на панели приборов слева от рулевой колонки, центральной консоли или подрулевом переключателе. Включение возможно только при активных габаритных огнях или ближнем свете фар.

Идентифицировать элемент управления поможет специальный символ: прямоугольник с тремя горизонтальными линиями и волнистой линией слева (изображающей туман). Этот значок может быть нанесен на кнопку, поворотное кольцо или рычаг переключателя. Контрольная лампа с аналогичным символом загорится на приборной панели при активации.

Типичные места расположения

• Подрулевой переключатель: Поворотное кольцо или отдельный рычажок на левом подрулевом манипуляторе (часто совмещен с управлением передними ПТФ).
• Панель приборов слева от руля: Отдельная кнопка или часть блока переключателей освещения.
• Центральная консоль: Рядом с кнопками аварийной сигнализации, обогрева стекол или климат-контроля.

Алгоритм включения:

1. Активируйте габаритные огни или ближний свет фар.
2. Найдите переключатель с символом задних противотуманок.
3. Нажмите кнопку, поверните кольцо или переведите рычаг в положение "ON".
4. Убедитесь в загорании контрольной лампы на приборной панели.

Обратите внимание: В некоторых моделях (особенно европейских) для активации требуется вытянуть переключатель на себя после включения передних ПТФ или повернуть его в крайнее положение. Всегда сверяйтесь с руководством по эксплуатации вашего авто.

Как активировать задние противотуманки на современных авто

Активация задних противотуманных фар в современных автомобилях осуществляется через отдельный переключатель на приборной панели или подрулевом рычаге. Процесс унифицирован для большинства моделей, но имеет нюансы в зависимости от производителя и комплектации.

Основное условие включения – предварительная активация габаритных огней или ближнего света фар. Система блокирует работу противотуманок при выключенном общем освещении для предотвращения слепящего эффекта в ясную погоду.

Пошаговая инструкция по активации

1. Заведите двигатель автомобиля или включите зажигание (в электромобилях – режим "Ready").
2. Активируйте габаритные огни или ближний свет фар через основной переключатель освещения.
3. Найдите отдельную кнопку или сегмент поворотного переключателя с символом противотуманки: чаще всего оранжевый прямоугольник с волнистыми линиями и повёрнутыми влево лучами.
4. Кратко нажмите/поверните элемент управления – на приборной панели загорится соответствующий индикатор (жёлтый или зелёный значок задней противотуманки).

Особенности управления у разных марок

Марка	Тип управления	Важная деталь
Volkswagen, Skoda, Audi	Вытягивание поворотного рычага	1 положение – передние ПТФ, 2 положения – передние + задние
Toyota, Lexus	Отдельная кнопка слева от руля	Требуется включение ближнего света
BMW, Mercedes	Автоматический режим (AUTO+)	Активируются совместно с передними ПТФ при сильном тумане
Kia, Hyundai	Поворотное кольцо на подрулевом переключателе	Отдельная позиция для задних фар

Ключевые рекомендации

• Используйте только в условиях плохой видимости: туман, сильный дождь, снегопад – иначе ослепите водителей сзади.
• При остановке (светофор, пробка) отключайте фонари кнопкой, чтобы не разряжать АКБ и не слепить других.
• Если противотуманки не включаются, проверьте:
  • Срабатывание реле (характерный щелчок при активации)
  • Предохранитель (в монтажном блоке, обычно обозначен "RR FOG")
  • Коррозию контактов в разъёмах фонарей

Включение задних противотуманных фар на классических авто

На классических автомобилях (например, ВАЗ 2101–2107) задние противотуманные фары активируются через отдельную кнопку, расположенную на приборной панели или подрулевом переключателе. Для их работы обязательно должно быть включено наружное освещение: габаритные огни или ближний свет фар. Электрическая цепь защищена предохранителем и управляется реле, которое срабатывает при нажатии кнопки.

Перед использованием проверьте исправность реле (обычно типа 90.3747) и предохранителя (номинал 8–10 А), установленных в монтажном блоке под капотом. Убедитесь, что лампы в фарах целы, а проводка не повреждена – на «классике» эти элементы подвержены коррозии из-за возраста.

Порядок включения

1. Запустите двигатель или поверните ключ зажигания в положение «зажигание» (I или II).
2. Включите габаритные огни (первое положение переключателя света) или ближний свет фар (второе положение).
3. Нажмите кнопку с пиктограммой «противотуманная фара» (значок в виде перевернутого трапециевидного света с волнистыми линиями и лучами вниз).
4. Контрольная лампа на приборной панели (если есть) и сами фары должны загореться.

Важные нюансы:

• На авто без штатных противотуманок кнопка может быть установлена самостоятельно – проверьте её подключение согласно схеме.
• Если фары не включаются: осмотрите предохранитель (часто F7/F8 в блоке), почистите контакты реле, проверьте массу кузова возле фар.
• Не используйте фары в ясную погоду: они слепят водителей сзади. Применяйте только в тумане, сильном дожде или снегопаде.

Замена реле: При выходе из строя реле (характерные признаки – фары не реагируют на кнопку или горят постоянно) снимите крышку монтажного блока, отключите аккумулятор, извлеките старое реле из разъёма и установите новое с маркировкой 90.3747 или аналог. Убедитесь в совпадении контактов.

Почему задние противотуманки включаются только с передними?

Это требование продиктовано нормами безопасности и правилами дорожного движения. Задние противотуманные фары обладают высокой интенсивностью света, сравнимой со стоп-сигналами. При включении в ясную погоду они создают риск ослепления водителей сзади или ошибочной интерпретации как сигнала торможения.

Ограничение активирует задние фонари исключительно при использовании передних противотуманок, что служит индикатором действительно сложных условий: тумана, сильного дождя или снегопада. Такая логика предотвращает необоснованное применение яркого красного света сзади, минимизируя дискомфорт для других участников движения в нормальных видимостях.

Технические и юридические аспекты

• Электросхема автомобиля: Реле и блок управления часто спроектированы так, что питание задних фонарей завязано на цепь передних противотуманок.
• ПДД РФ (п. 19.7): Явно запрещает использование задних противотуманок без условий недостаточной видимости. Совместное включение с передними служит страховкой от нарушений.
• Стандарты ECE R38: Международные нормы предписывают автоматическое отключение задних фонарей при выключении передних или переключении на ближний свет.

Ситуация	Передние ПТФ	Задние ПТФ
Туман/снегопад	Разрешены	Разрешены
Ясная погода (ночь)	Запрещены	Запрещены
Дождь без ухудшения видимости	Опционально	Запрещены

Самостоятельное перепрограммирование системы для раздельного включения нарушает закон и влечет штраф по КоАП ст. 12.5. В случае неисправности цепи диагностируйте реле, предохранитель F55 (часто отвечает за ПТФ) или монтажный блок.

Схема работы реле задних противотуманных фар

Реле задних противотуманных фар выполняет функцию коммутатора силовой цепи, управляемого слаботочным сигналом от переключателя в салоне. Оно физически расположено в монтажном блоке автомобиля рядом с предохранителями и другими реле, обеспечивая централизованное управление питанием фар.

Применение реле обусловлено необходимостью защиты контактов переключателя от высоких токов ламп (до 10-15А). Без реле кнопка или ручка переключателя быстро выйдут из строя из-за искрения и перегрева, а реле берет на себя основную нагрузку, продлевая срок службы элементов управления.

Принцип работы цепи

Стандартная схема подключения включает следующие компоненты:

1. Источник питания – клемма аккумулятора через плавкий предохранитель (15-20А).
2. Управляющий сигнал – провод от переключателя в салоне, активируемый водителем.
3. Обмотка реле – электромагнит, получающий питание при включении переключателя.
4. Силовые контакты – замыкают цепь питания фар при срабатывании реле.
5. Лампы фар – подключаются к выходу силовых контактов реле.
6. Контрольная лампа – сигнализирует на приборной панели о работе фар.

Таблица контактов типового реле (4-pin):

Контакт	Назначение	Подключение
85	Управляющий «−»	Кузов (масса)
86	Управляющий «+»	Переключатель в салоне
30	Силовой вход «+»	Через предохранитель к АКБ
87	Силовой выход «+»	К лампам противотуманных фар

При замене реле критически важно соблюсти номинал тока (указан на корпусе) и распиновку контактов. Несоответствие параметров вызовет перегрев или отказ цепи. Для диагностики неработающих фар проверяют напряжение на контакте 86 при включенном переключателе и «массу» на контакте 85.

Где находится реле задних противотуманок в блоке предохранителей

Точное расположение реле задних противотуманных фар (ЗПТФ) в блоке предохранителей строго индивидуально и зависит от модели автомобиля, года выпуска и конструктивных особенностей. Производители не придерживаются единого стандарта размещения, поэтому универсального ответа не существует. Для корректного поиска необходимо обращаться к технической документации конкретного транспортного средства.

Чаще всего реле ЗПТФ располагается в основном монтажном блоке предохранителей и реле, который может находиться в салоне (ниже рулевой колонки, в бардачке, под панелью водителя) или под капотом (обычно вблизи аккумулятора или ветрового стекла). Реже оно вынесено в отдельный вспомогательный блок. Идентифицировать нужное реле помогает схема на крышке блока или руководство по эксплуатации авто.

Ключевые способы поиска

Для точного определения местоположения реле ЗПТФ используйте следующие источники информации:

• Схема на крышке блока предохранителей: На внутренней стороне крышки обычно нанесена графическая схема с обозначением позиций всех реле и предохранителей. Ищите значок "туман", символ задних фар или надписи: "Rear Fog", "R.Fog", "ЗПТ".
• Руководство по эксплуатации автомобиля: В разделе, посвященном блокам предохранителей, содержится детальная схема с нумерацией и описанием элементов.
• Онлайн-ресурсы и сервисные мануалы: Для многих моделей существуют электронные базы данных с подробными схемами расположения компонентов (например, сайты производителей, форумы владельцев, порталы вроде AutoDoc или DDC).

Важно: Если визуальный поиск затруднен, включите задние противотуманки и последовательно прослушайте каждое реле в блоке – работающее реле издает характерное тихое щелчкообразное жужжание. Перед извлечением реле всегда отключайте зажигание!

Диагностика неисправного реле задних противотуманных огней

Поиск неисправности начинается с локализации реле в монтажном блоке авто. Схема расположения обычно указана на крышке блока предохранителей или в руководстве по эксплуатации. Реле задних противотуманных фар часто маркируется символом "PTF" или "REAR FOG". После обнаружения демонтируйте устройство для детальной проверки.

Первичная диагностика включает визуальный осмотр на предмет трещин корпуса, оплавления контактов или окислов. Проверьте соответствие номинала (например, 12V/20A) и целостность контактных ножек. Подгоревшие пятна или деформация указывают на перегрузку или короткое замыкание в цепи.

Методы тестирования реле

Для точной диагностики потребуется мультиметр и источник питания 12V. Основные этапы:

1. Проверка обмотки: Переведите мультиметр в режим измерения сопротивления (Ω). Подсоедините щупы к управляющим контактам (85 и 86). Исправная катушка показывает 50-120 Ом. Бесконечное сопротивление означает обрыв обмотки, нулевое – межвитковое замыкание.
2. Тестирование контактной группы:
   • Без питания: Измерьте сопротивление между силовыми контактами (30 и 87). Исправное реле показывает «∞» (разомкнутое состояние)
   • Под напряжением: Подайте +12V на контакт 86, а -12V на 85. Щелчок подтверждает срабатывание. Замкните контакты 30 и 87 – сопротивление должно упасть до 0 Ом. Отсутствие замыкания указывает на подгорание контактов.

Важно: При тестировании соблюдайте полярность и используйте провода с «крокодилами» для надежного соединения. Отсутствие щелчка при подаче питания – явный признак неисправности катушки.

Если реле функционирует вне авто, но не работает в цепи, проверьте сопутствующие элементы:

• Предохранитель цепи управления (обычно 5-10А)
• Кнопку активации на панели приборов
• Целостность проводки до монтажного блока
• Контакты разъема на предмет коррозии

Симптом	Возможная причина	Проверка
Фары не включаются	Обрыв обмотки, подгорание контактов 30/87	Тест мультиметром на сопротивление
Фары горят постоянно	Залипание контактов, КЗ в цепи управления	Замер напряжения на контакте 85 при выключенной кнопке
Прерывистая работа	Окисление контактов, слабая фиксация в гнезде	Визуальный осмотр, проверка при вибрации

При замене выбирайте реле с идентичными параметрами: номинальное напряжение (12V), ток коммутации (указан на корпусе) и тип контактов (NO/NC). Установка аналога с меньшим токовым порогом вызовет перегрев и повторную поломку. После монтажа проверьте работу фар при включенном зажигании.

Замена реле задних противотуманок: пошаговый алгоритм

Перед началом работ убедитесь, что автомобиль заглушен, ключ зажигания извлечён, а минусовая клемма аккумулятора отсоединена. Подготовьте новое реле, соответствующее модели авто (проверьте маркировку старого или сверьтесь с руководством по эксплуатации).

Определите расположение блока реле – чаще всего он находится в моторном отсеке (рядом с аккумулятором) или под панелью приборов со стороны водителя. Найдите схему расположения реле на крышке блока или в технической документации авто.

Процедура замены

1. Снимите защитную крышку блока реле, отщёлкнув фиксаторы.
2. Идентифицируйте реле противотуманок по схеме. Обычно оно маркировано значком тумана или надписью "FOG", "PTF".
3. Извлеките неисправное реле: плотно обхватите его пальцами и потяните вертикально вверх без перекоса. Не используйте отвёртки – это повредит разъём.
4. Сравните цоколёвку старого и нового реле (количество и расположение контактов). Убедитесь в полном совпадении.
5. Установите новое реле в посадочное место, совместив контакты с гнёздами. Сильно надавите до характерного щелчка фиксатора.
6. Закройте крышку блока, защелкнув крепления.

После подключения аккумулятора проверьте работоспособность: включите зажигание и активируйте задние противотуманки. Убедитесь, что соответствующая лампочка на приборной панели загорается. При успешной замене фары должны функционировать стабильно. Если проблема сохраняется – проверьте предохранитель цепи (обычно в отдельном блоке) и контакты разъёма.

Распиновка реле задних противотуманных фонарей

Распиновка реле задних противотуманных фар определяет назначение каждого контакта на его корпусе, обеспечивая корректное подключение в цепь автомобиля. Стандартное 4- или 5-контактное реле имеет унифицированную маркировку цифрами на корпусе или колодке, но расположение может отличаться в зависимости от производителя авто.

Для точной идентификации контактов необходимо изучить электросхему конкретной модели или проверить маркировку на реле/блоке предохранителей. Неправильное подключение приведет к отказу работы фонарей или короткому замыканию.

Стандартная распиновка 5-контактного реле

Контакт	Обозначение	Функция
30	COM (Common)	Постоянный "+" от аккумулятора
85	Катушка (-)	Управляющий "-" (на массу)
86	Катушка (+)	Управляющий "+" (от кнопки/переключателя)
87	NO (Normally Open)	Выход на фары (разомкнут при выключенном реле)
87a	NC (Normally Closed)	Не используется в противотуманных цепях

Примечания для 4-контактных реле:

• Отсутствует контакт 87a
• Контакты 85 и 86 всегда отвечают за управляющую катушку

Алгоритм проверки распиновки

1. Найдите реле в монтажном блоке (обычно обозначено символом «туман» или «PTF»).
2. Снимите реле и осмотрите маркировку контактов на колодке/корпусе.
3. Подайте +12В на контакт 86, а 85 подключите к массе – должно прозвониться соединение между 30 и 87.
4. Сравните результат с электросхемой авто в сервисной документации.

Важно: На некоторых моделях (особенно азиатских) управляющий сигнал может подаваться на контакт 85, а 86 – подключаться к массе. Всегда сверяйтесь с мануалом перед заменой!

Признаки перегоревшей лампы в задней противотуманке

Основным симптомом перегоревшей лампы является полное отсутствие света от одной из задних противотуманных фар при их активации. Водитель может заметить это визуально, сравнив интенсивность свечения левого и правого фонарей, либо получив предупреждение от системы диагностики автомобиля (если она предусмотрена конструкцией). В темное время суток или в условиях плохой видимости неисправность особенно заметна при взгляде в зеркало заднего вида.

Другим косвенным признаком служит срабатывание контрольной лампы на приборной панели (часто в виде восклицательного знака в кружке или схематичного изображения фары), сигнализирующей об обрыве цепи. Однако данная индикация может указывать и на иные неполадки электропроводки. Механические повреждения колбы или затемнение стекла фары также указывают на возможный выход лампы из строя.

Дополнительные способы проверки

• Визуальный осмотр лампы: после извлечения из фары проверьте целостность нити накаливания (для галогенных) или отсутствие почернений/вздутий на корпусе (для светодиодных модулей).
• Проверка мультиметром: установите прибор в режим измерения сопротивления (Омы). Нулевое или бесконечно высокое сопротивление у демонтированной лампы подтверждает ее перегорание.
• Проверка контактов и питания: убедитесь в отсутствии окислов на цоколе лампы и контактах патрона фары. При включенных ПТФ замерьте напряжение на контактах патрона – его отсутствие указывает на проблемы в проводке или реле.

Тип неисправности	Внешнее проявление
Перегорание нити накаливания (галоген)	Разрыв или оплавление вольфрамовой нити внутри колбы
Выход из строя светодиода	Отсутствие свечения отдельного сегмента или всего модуля, потемнение чипа
Нарушение контакта	Лампа может мигать или временно работать при легком постукивании по фаре

Важно: Замену всегда проводите на идентичную по типу и мощности лампу. Одновременная замена обеих ламп рекомендуется даже при перегорании одной, чтобы обеспечить равномерную яркость и цветовую температуру свечения.

Как снять защитную крышку заднего противотуманного фонаря

Снятие защитной крышки заднего противотуманного фонаря требуется для замены лампы, ремонта корпуса или диагностики контактов. Эта операция обычно не требует специальных инструментов и выполняется вручную.

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, зажигание выключено, а фары остыли. Для удобства доступа может потребоваться открыть багажник или снять обшивку багажного отсека в зависимости от конструкции авто.

Пошаговая инструкция по снятию крышки

1. Определите тип крепления: Крышки обычно фиксируются:

• Пластиковыми защелками (наиболее распространенный вариант)
• Винтами (реже, обычно у старых моделей)
• Резьбовым соединением (поворотом против часовой стрелки)

2. Подготовка к снятию:

1. Очистите поверхность крышки и прилегающую зону от грязи щеткой или сухой тряпкой.
2. Найдите пазы или выступы для пальцев на корпусе крышки.
3. При наличии винтов подготовьте крестовую отвертку подходящего размера.

3. Процедура демонтажа:

• Для защелок: Нажмите пальцами на фиксаторы с обеих сторон крышки и потяните ее на себя. Действуйте аккуратно, чтобы не сломать пластик.
• Для винтов: Выкрутите винты крестовой отверткой, после чего потяните крышку прямо назад.
• Для резьбовых крышек: Поверните элемент против часовой стрелки до полного откручивания.

4. После снятия:

1. Осмотрите уплотнитель крышки на предмет повреждений или перекосов.
2. Проверьте состояние контактов и лампы внутри корпуса.
3. При необходимости очистите посадочное место от пыли и влаги.

Важные предупреждения: Не прикладывайте чрезмерное усилие – это может привести к поломке креплений. Если крышка «прикипела», аккуратно подденьте ее пластиковой монтажкой. Перед установкой новой лампы дождитесь полного остывания корпуса.

Извлечение неисправной лампы из корпуса фары

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом, а зажигание выключено. Подготовьте чистые хлопчатобумажные перчатки для защиты колбы лампы от жировых следов (это предотвратит локальный перегрев и преждевременный выход из строя новой лампы).

Изучите конструкцию крепления задней фары вашей модели авто в руководстве пользователя – это может быть доступ через багажное отделение (съемные технологические лючки) или демонтаж всей фары. Убедитесь, что у вас есть подходящая крестовая и плоская отвертка, а для некоторых иномарок – торцевые ключи TORX.

Пошаговый алгоритм извлечения

1. Отсоединение электрического разъема: Нажмите на фиксатор разъема питания фары и аккуратно потяните его вдоль оси контактов (не дергая за провода!).
2. Демонтаж защитной крышки: Снимите резиновый или пластиковый пылезащитный колпачок с тыльной стороны фары, вращая его против часовой стрелки или отжимая фиксаторы-защелки.
3. Освобождение лампы:
   • Для цоколей типа BA15s (штифтовые): нажмите на пружинный фиксатор и отведите его в сторону.
   • Для цоколей типа W21W (бесцокольные): поверните ламподержатель против часовой стрелки на 20-30 градусов до щелчка.
4. Извлечение: Плавно потяните лампу строго назад, не допуская перекоса. Если лампа заклинила из-за коррозии, обработайте цоколь аэрозолем WD-40 и аккуратно покачайте из стороны в сторону.

Тип крепления	Действие при заклинивании
Пружинная скоба	Плоскогубцами с силиконовыми накладками сожмите концы скобы
Поворотный патрон	Нагрейте пластик вокруг патрона строительным феном (60-70°C)
Резьбовое соединение	Нанесите проникающую смазку и выждите 10-15 минут

Важно! Не касайтесь стекла новой галогенной лампы пальцами – используйте салфетку или полиэтиленовую упаковку самой лампы при установке. При наличии следов окисления в патроне зачистите контакты мелкой наждачной бумагой (№600-800) и обработайте токопроводящей смазкой.

Подбор лампы для задних противотуманок по маркировке

Маркировка ламп для задних противотуманных фар строго стандартизирована и указывается на цоколе или колбе изделия, а также дублируется в руководстве по эксплуатации автомобиля. Правильная расшифровка этих обозначений критична, так как неверный подбор может привести к нарушению светораспределения, повреждению проводки или блока управления.

Основные типы ламп, используемые в задних противотуманках, – это галогенные (H-серия) и светодиодные (W или LED). Ключевые параметры маркировки включают тип цоколя, мощность (например, 21W), напряжение (12V), а для светодиодов – дополнительные характеристики вроде яркости и цвета свечения (красный – обязателен по ПДД).

Как расшифровать маркировку

Примеры распространенных обозначений и их значение:

• P21W: Цоколь типа BA15s (штифтовой, 15 мм диаметр), мощность 21 Вт, напряжение 12 В. Самый частый вариант для галогенок.
• W21W: Аналог P21W, но с бесцветной колбой (под покраску или для светодиодных аналогов).
• W16W: Цоколь W2.1x9.5d (с плоскими контактами), мощность 16 Вт. Часто встречается в современных авто.
• LED P21W: Светодиодный аналог галогенной P21W с аналогичным цоколем. Важен класс яркости (например, CLASS 1).

Важные нюансы при выборе:

1. Совместимость с реле и CAN-шиной: Светодиодные лампы малой мощности могут вызвать ошибку "обрыв цепи". Выбирайте модели с резисторами или совместимые с системой диагностики авто.
2. Цвет свечения: Только красный (обозначается как R в маркировке или на упаковке). Желтые/белые запрещены для задних ПТФ.
3. Базовый тип: Замена галогенной лампы на светодиодную возможна только при совпадении цоколя и наличии маркировки LED, но требует проверки на отсутствие ошибок.

Таблица соответствия популярных типов ламп:

Маркировка	Тип лампы	Цоколь	Мощность (Вт)
P21W	Галогенная / LED	BA15s	21
W21W	Галогенная / LED	BA15s	21
W16W	Галогенная / LED	W2.1x9.5d	16
H21W	Галогенная	BAY15d	21

Советы специалистов: Всегда сверяйте маркировку старой лампы с новой перед покупкой. При установке светодиодов проверяйте работу ПТФ через диагностический сканер. Используйте лампы с маркировкой E (круг с буквой) – это знак соответствия европейским стандартам безопасности.

Установка новой лампы в задний противотуманный фонарь

Перед заменой убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом, а ключ зажигания извлечён из замка. Подготовьте новую лампу, соответствующую спецификациям производителя для вашей модели авто (обычно тип P21W или W21W).

Откройте багажник и найдите пластиковую панель, скрывающую тыльную сторону фонаря. Аккуратно снимите крепления (защёлки или винты), чтобы получить доступ к задней части противотуманного фонаря. Найдите разъём питания лампы.

Пошаговая инструкция по замене

1. Отсоедините электрический разъём, нажав на фиксатор и потянув его назад.
2. Поверните пластиковый патрон лампы против часовой стрелки на 20-30° (реже встречаются защёлкивающиеся механизмы).
3. Извлеките патрон из корпуса фонаря вместе с перегоревшей лампой.
4. Нажмите на лампу в патроне и поверните её против часовой стрелки для демонтажа.
5. Установите новую лампу в патрон, совместив штифты цоколя с пазами, затем поверните по часовой стрелке до щелчка.

Важно: Не касайтесь стеклянной колбы новой лампы голыми пальцами – жировые следы приводят к локальному перегреву и сокращению срока службы. Используйте салфетку или перчатки.

Верните патрон с лампой в посадочное место в корпусе фонаря, поверните по часовой стрелке до фиксации. Подсоедините разъём питания. Проверьте работоспособность, включив противотуманные фары при работающем двигателе. Установите на место защитную панель багажника.

Примечание: Если лампа не загорается после замены, проверьте предохранитель (обычно в блоке салона или под капотом, маркировка "RR FOG") и контакты разъёма на окисление. Избегайте установки ламп повышенной мощности – это может расплавить отражатель.

Замена всего корпуса задней противотуманной фары

Замена всего корпуса задней противотуманной фары требуется при механических повреждениях (трещины, сколы), глубокой коррозии или неисправности крепежных элементов. Процедура отличается от простой замены лампы и требует демонтажа старого блока с последующей установкой нового узла в сборе.

Перед началом работ подготовьте новый оригинальный или совместимый аналог фары, фигурную отвертку, торцевые ключи (чаще 8-10 мм), перчатки и ветошь. Обязательно сверьте каталожный номер детали с VIN-кодом автомобиля. Отключите минусовую клемму АКБ для предотвращения короткого замыкания.

Пошаговый алгоритм замены

1. Доступ к фаре: Откройте багажник, снимите пластиковую обшивку в районе установки фонаря (защелки или винты). На некоторых моделях требуется частичный демонтаж бампера.
2. Отсоединение проводки: Нажмите на фиксатор колодки разъема и аккуратно отсоедините электрический коннектор от фары.
3. Демонтаж крепежа: Выкрутите крепежные болты/гайки (обычно 2-4 шт.), удерживающие корпус фары. Сохраните крепежные элементы.
4. Извлечение корпуса: Плавно потяните фару наружу, отслеживая положение направляющих штифтов. Избегайте перекоса.
5. Подготовка нового корпуса: Уберите защитную пленку с линзы, проверьте целостность уплотнителя. При необходимости перенесите лампу со старой фары (если не входит в комплект).
6. Установка и фиксация: Совместите монтажные штыри нового корпуса с отверстиями кузова. Вставьте фару до плотного прилегания, зафиксируйте крепежом без перетяжки.
7. Подключение и проверка: Соедините разъем проводки до щелчка. Включите зажигание и проверьте работу противотуманки. Установите обшивку на место.

Критические нюансы:

• Герметичность: Неправильная установка вызывает запотевание и попадание воды. Наносите герметик только если это предусмотрено конструкцией.
• Юстировка: После замены проверьте угол освещения (на сервисе или по метке на асфальте). Слепящий свет опасен для движущихся сзади.
• Крепеж: Используйте только штатные болты – длинные саморезы деформируют пластик.

Типичные ошибки	Последствия	Профилактика
Завод брака уплотнителя	Протечка конденсата	Визуальный контроль перед установкой
Перетяжка крепежа	Трещины корпуса	Затяжка динамометрическим ключом
Несовпадение разъемов	Необходимость перепайки проводов	Сверка коннекторов при покупке

Экспертная рекомендация: При замене парных фар меняйте обе, даже если вторая рабочая – различия в выгорании отражателя создадут разную интенсивность света. Используйте диэлектрическую смазку для контактов разъема.

Особенности демонтажа бамперной противотуманки для замены

Демонтаж противотуманной фары, интегрированной в бампер, требует последовательности действий и учёта особенностей крепления. Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Убедитесь в наличии доступа к крепёжным элементам фары – иногда для этого потребуется частичный снятие бампера или колесной арки.

Очистите зону вокруг фары от грязи, чтобы избежать попадания абразивных частиц в крепёжные гнёзда. Проверьте тип крепления (защёлки, винты, пластиковые фиксаторы) – это определит набор инструментов. Подготовьте защитные перчатки и антистатическую кисточку для очистки контактов после отсоединения разъёма питания.

Ключевые этапы демонтажа

1. Отсоединение электрики: Нажмите на пластиковый фиксатор разъёма питания, аккуратно отсоедините колодку проводов. Не тяните за провода!
2. Снятие декоративной накладки (если есть): Подденьте отвёрткой с неметаллическим наконечником по периметру, избегая царапин на ЛКП.
3. Работа с крепежом:
   • Винты: используйте крестообразную или головочную отвёртку (размер зависит от авто).
   • Защёлки: равномерно нажимайте на фиксаторы поочерёдно с двух сторон.
   • Пружинные скобы: аккуратно отогните удерживающий язычок плоскогубцами.
4. Извлечение корпуса: Плавно потяните фару наружу, контролируя положение креплений. При сопротивлении проверьте наличие скрытых фиксаторов.

Тип крепления	Инструмент	Риски
Винты (Torx/TX)	Бит Torx, трещотка	Срыв шлица при неверном размере
Пластиковые клипсы	Монтажная лопатка, плоская отвёртка	Поломка фиксатора при резком движении
Пружинная скоба	Длинногубцы с узкими губками	Деформация металла, ослабление фиксации

Важно! Маркируйте снятые винты/детали, если конструкция ассиметрична. При замене на новую фару сравните посадочные размеры и тип разъёма до установки. Проверьте герметичность уплотнителя на демонтированном элементе – при его повреждении влага выведет из строя новую оптику.

Регулировка угла света задних противотуманных фар

Задние противотуманные фары требуют точной настройки угла наклона луча для эффективной работы и безопасности. Неправильная регулировка приводит к ослеплению водителей сзади или недостаточной видимости автомобиля в тумане, дожде или снегу. Согласно ГОСТу Р 51709-2001 и ПДД, фонарь должен светить строго горизонтально или с минимальным отклонением вниз, а его свет не должен мешать другим участникам движения.

Процедура регулировки проводится на ровной площадке с использованием специального экрана или стены. Автомобиль загружается до стандартной снаряженной массы (водитель + 75 кг в водительском кресле), давление в шинах выравнивается согласно рекомендациям производителя. Расстояние до экрана должно составлять 5 метров, при этом ось фонаря должна быть перпендикулярна плоскости экрана.

Этапы регулировки

Для корректировки выполните следующие действия:

1. Отметьте на экране центр заднего противотуманного фонаря (точка H).
2. Проведите горизонтальную линию через H на высоте центра фонаря от земли.
3. Создайте вторую горизонтальную линию на 5 см ниже первой (допустимое отклонение по ГОСТ).
4. Включите противотуманный фонарь и оцените световое пятно: его верхняя граница должна совпадать с нижней линией.

Методы корректировки

Регулировочные винты расположены на корпусе фары. В зависимости от модели авто доступны варианты:

• Вертикальная настройка: Вращайте винт с маркировкой UP/DOWN или ↑↓ до совпадения световой границы с контрольной линией.
• Горизонтальная коррекция (если предусмотрена): Используйте винт LEFT/RIGHT или ←→ для центрирования пятна относительно оси автомобиля.

Особенности для разных марок

Марка	Тип регулировки	Расположение винта
Volkswagen, Skoda	Вертикальная (шестигранник 6 мм)	Сверху или сбоку фонаря
Toyota, Nissan	Вертикальная (крестовая отвертка)	Нижняя часть корпуса
BMW, Mercedes-Benz	Автоматическая (через бортовой компьютер)	Требуется диагностический сканер

Критические ошибки и советы

Не игнорируйте:

• Регулировку только при замене лампы или фонаря – проверяйте угол ежегодно.
• Использование нестандартных ламп – они меняют фокус и световой поток.
• Настройку на неровной поверхности или без контрольной нагрузки – это искажает результат.

Специалисты рекомендуют: Проводить регулировку в темное время суток для точной визуализации границы света. При отсутствии экрана допустима экспресс-проверка: в стоящем на ровном асфальте авто пятно от фонаря не должно выходить за границы бампера.

Диагностика обрыва проводки к задним противотуманкам

Обрыв проводки – частая причина отказа задних противотуманных фар. Его диагностика требует системного подхода и базовых навыков работы с мультиметром. Начинать проверку следует после исключения других простых причин неисправности, таких как перегоревшая лампа, неисправное реле или вышедший из строя предохранитель.

Поиск обрыва ведется поэтапно по всей цепи питания: от источника (блока предохранителей или реле) через разъемы, переключатель в салоне до самой фары. Особое внимание уделяют участкам, подверженным механическим повреждениям (перегибы возле лючка бензобака, зоны крепления жгута к кузову, места ввода в багажник) и коррозии.

Этапы диагностики

Для точного определения места обрыва выполните следующие шаги:

1. Подготовка: Включите зажигание и активируйте противотуманки переключателем в салоне. Убедитесь, что напряжение поступает на реле/предохранитель (обычно в монтажном блоке под капотом или в салоне).
2. Проверка питания на выходе с реле/предохранителя: Используя мультиметр в режиме вольтметра (DC 20V), проверьте наличие +12В на выходной клемме реле или на выводе предохранителя (со стороны цепи фар).
3. Проверка на входе в багажник: Найдите основной жгут проводов, входящий в багажник (часто возле петель или через резиновый гофр). Проверьте мультиметром наличие +12В на контакте провода, идущего к противотуманкам (сверьтесь со схемой электрооборудования авто).
4. Проверка на клеммах самой фары: Снимите разъем с неработающей противотуманной фары. Включите зажигание и противотуманки. Измерьте напряжение между «плюсовым» контактом разъема и «массой» (кузовом). Отсутствие напряжения указывает на обрыв между этим разъемом и предыдущей точкой проверки.
5. Прозвонка цепи на обрыв: При отсутствии напряжения на шаге 4:
   • Отключите разъемы на обоих концах проверяемого участка цепи (например, от реле до разъема в багажнике).
   • Переведите мультиметр в режим прозвонки (или измерения сопротивления Ω).
   • Одним щупом коснитесь контакта на выходе реле/предохранителя, другим – соответствующего контакта в разъеме в багажнике. Бесконечное сопротивление (обрыв) или очень высокое сопротивление подтверждает неисправность проводки на этом участке.
6. Проверка «массы»: Убедитесь в надежности контакта «минусового» провода фары с кузовом. Подключите один щуп мультиметра к «минусовой» клемме разъема фары, другой – к чистой металлической части кузова рядом. Сопротивление должно быть близко к нулю (0.1-0.5 Ом).

Таблица: Характерные участки обрыва проводки

Участок цепи	Признаки/Риски
Жгут от монтажного блока до салонного переключателя	Редко, возможен обрыв при неаккуратном демонтаже панелей
Участок вдоль порогов салона	Повреждение при ДТП, ремонте, коррозия от влаги
Зона ввода жгута в багажник (резиновый гофр)	Перетирание изоляции, обрыв жил от постоянного изгиба
Петля жгута возле крышки бензобака	Перетирание, защемление крышкой, воздействие реагентов
Короткий провод от жгута до фары	Обрыв при неаккуратном снятии фары, вибрация

Советы специалистов: При поиске обрыва используйте схему электропроводки вашего автомобиля для идентификации цвета проводов. Не пренебрегайте визуальным осмотром жгута на всем протяжении – часто обрыв или перетертость видны невооруженным глазом. Временно подайте +12В напрямую от АКБ на контакт фары через предохранитель для проверки ее исправности. Для ремонта обрыва используйте пайку и термоусадку, избегайте «скруток».

Восстановление повреждённых контактов в разъёмах

Повреждённые контакты в разъёмах задних противотуманных фар – частая причина неисправности. Окисление, коррозия или деформация металлических элементов нарушают передачу тока, что приводит к отказу освещения. Проблема усугубляется воздействием влаги и реагентов, особенно в задней части автомобиля.

Диагностика начинается с визуального осмотра разъёма фары после его отсоединения. Признаками повреждения служат: зеленоватый или белый налёт на контактах, потемнение металла, трещины в изоляции проводов, а также свободное движение штекеров в гнёздах. Проверьте надёжность фиксации колодки в посадочном месте.

Этапы восстановления контактов

Для ремонта потребуются: очиститель электроразъёмов (например, Liqui Moly Kontakt Spray), мелкая наждачная бумага (P600-800), ватные палочки, обжимной инструмент и ремонтные клеммы.

1. Отсоедините клеммы АКБ для исключения короткого замыкания.
2. Аккуратно извлеките разъём из фары, нажав на фиксатор. Осмотрите внутренние контакты на предмет коррозии.
3. Очистите контакты:
   • Обработайте штекеры очистителем, удаляя грязь ватной палочкой.
   • При сильной коррозии аккуратно зачистите контакты наждачной бумагой без чрезмерного стачивания.
   • Повторно нанесите очиститель для удаления абразивной пыли.
4. Проверьте плотность посадки: если штекеры болтаются, подогните их кончиком тонкой отвёртки для улучшения прилегания.
5. Замените неремонтопригодные элементы: при сломанных контактах или трещинах в изоляции:
   • Обрежьте провод выше повреждённого участка.
   • Снимите изоляцию на 5-7 мм.
   • Установите новую клемму с помощью обжимного инструмента согласно схеме подключения фары.
6. Нанесите диэлектрическую смазку на восстановленные контакты для защиты от влаги.

Важно: После сборки проверьте работу фары. Если освещение не восстановилось, исключите обрыв проводки, неисправность реле или предохранителя. Для сложных случаев используйте мультиметр – напряжение на контактах разъёма при включённых ПТФ должно соответствовать бортовой сети (12В).

Проблемы с массой задних противотуманных фонарей

Плохой контакт "массы" (отрицательного провода) задних противотуманных фонарей – частая причина их неисправности. Масса обычно крепится к кузову автомобиля в районе задней части, часто под обшивкой багажника, на крыле или возле фонаря. Коррозия, окисление, ослабление крепления или повреждение точки контакта нарушают цепь, приводя к полному отказу фар, их мерцанию или слабому свечению.

Признаки проблем с массой напрямую совпадают с симптомами перегоревшей лампы или неисправного реле: фонари не включаются вовсе, горят очень тускло, работают нестабильно или загорается ошибка на приборной панели. Диагностику следует начинать именно с проверки целостности лампы и качества контактов массы, прежде чем подозревать более сложные элементы цепи.

Диагностика и устранение неисправностей массы

Для поиска и устранения проблемы с массой выполните следующие действия:

1. Определите точку крепления массы: Найдите провод, идущий от корпуса заднего противотуманного фонаря (обычно черного или коричневого цвета), и проследите его до места соединения с кузовом. Типичные места:
   • Под обшивкой боковины багажника/салона
   • За задними фарами (после их снятия)
   • На внутренней поверхности заднего крыла
2. Визуальный осмотр и проверка:
   • Снимите клемму массы с кузова (обычно болтовое соединение).
   • Зачистите контакт: Удалите следы ржавчины, окисления и грязи металлической щеткой или наждачной бумагой с и точки крепления на кузове, и самой клеммы.
   • Обезжирьте поверхности.
3. Проверка мультиметром:
   1. Включите мультиметр в режим измерения сопротивления (Омы).
   2. Одним щупом коснитесь чистого металла кузова вдали от проверяемой точки (эталонная "масса").
   3. Вторым щупом коснитесь клеммы массы фонаря или контакта на его корпусе.
   4. Сопротивление должно быть близко к нулю (0.1-0.5 Ом). Высокое сопротивление (более 1-2 Ом) или обрыв подтверждают проблему.
4. Восстановление контакта:
   • Надежно закрепите очищенную клемму обратно на кузов.
   • Для дополнительной защиты обработайте соединение токопроводящей смазкой или антикором.
   • В случае сильной коррозии точки на кузове, найдите новое место крепления рядом, зачистив металл до блеска и прикрутив массу туда.

Советы специалистов

Профилактика:	Регулярно обрабатывайте контакты массы в задней части авто антикоррозийным спреем или смазкой, особенно перед зимним сезоном.
Проводка:	Если провод массы поврежден (перетерт, переломлен), замените его отрезком провода с сечением не меньше штатного и надежно обожмите новые клеммы.
Дублирование:	При частых проблемах на старом авто проложите дополнительный провод массы напрямую от минусовой клеммы АКБ к корпусу фонаря, минуя штатные точки.
Диагностика цепи:	Проверяйте массу обоих фонарей, даже если не работает один. Плохой контакт на одном фонаре может влиять на работу другого через общие цепи кузова.

Проверка предохранителя цепи задних противотуманок

При отказе задних противотуманных фар первым делом проверьте предохранитель их цепи. Эта деталь защищает электропроводку от короткого замыкания и перегрузок, являясь частой причиной неисправности. Перегоревший элемент легко заменить самостоятельно за минуту при наличии дубликата с правильным номиналом.

Предохранитель располагается в монтажном блоке автомобиля. Основные места установки блока: пространство за перчаточным ящиком (бардачком), зона под рулевой колонкой, область возле аккумулятора или под капотом в специальном пластиковом коробе. Точное местоположение указано в руководстве по эксплуатации конкретной модели.

Поиск и диагностика предохранителя

Определите нужный предохранитель по схеме на крышке монтажного блока или в технической документации. Ищите маркировку "Rear Fog", "RR FOG", значок задних фар в тумане ⚫️⚪️⚫️ либо обозначение цепи (например, F34).

Проверку выполняйте двумя способами:

• Визуальный осмотр: извлеките элемент пинцетом. Разрыв металлической плавкой нити между контактами (видимый через прозрачный корпус) подтверждает перегорание.
• Мультиметром: установите режим прозвонки или измерение сопротивления (Ω). Прикоснитесь щупами к металлическим выступам предохранителя. Отсутствие звукового сигнала или показания "OL"/бесконечность указывают на обрыв.

Состояние	Визуальный признак	Показания мультиметра
Исправен	Цельная проволока	~0 Ом (короткое замыкание)
Перегорел	Обрыв нити	Бесконечность (обрыв цепи)

Важно: Заменяйте предохранитель ТОЛЬКО на аналогичный по силе тока (Амперы)! Установка элемента с большим номиналом вызовет повреждение проводки. После замены повторно включите фары для проверки. Если новый предохранитель мгновенно перегорает – ищите короткое замыкание в цепи (оголённые провода, неисправность кнопки/реле, КЗ в патроне лампы).

При исправном предохранителе проблема может крыться в реле, выключателе, обрыве проводов, окислении контактов или перегоревших лампах. Дальнейшую диагностику проводите последовательно по цепи питания.

Ошибки CAN-шины при неисправности задних противотуманок

CAN-шина (Controller Area Network) – цифровая сеть для обмена данными между электронными блоками автомобиля. Задние противотуманки интегрированы в эту систему: блок управления кузовом (BCM) контролирует их состояние через сигналы CAN. При неисправностях в цепи фар (обрыв, КЗ, сбои реле) BCM фиксирует отклонения от ожидаемых параметров работы и генерирует ошибки CAN-шины. Эти ошибки нарушают связь между модулями, влияя на работу других систем.

Ошибки проявляются как "плавающие" сбои или постоянные сигналы на приборной панели (например, индикация неисправности ESP, ABS, некорректная работа поворотников). Диагностический сканер OBD2 выявляет коды типа Uxxxx (проблемы связи) или Bxxxx (неполадки кузовных систем), указывающие на конфликт данных от противотуманок. Игнорирование таких ошибок может привести к каскадным сбоям электроники.

Диагностика и решения

Типичные причины ошибок CAN:

• Короткое замыкание в проводке фар или патронах ламп.
• Обрыв цепи (провода, контакты разъёмов, "масса").
• Неисправное реле противотуманок (залипание, межвитковое замыкание).
• Окисление/коррозия контактов в блоке предохранителей.
• Выход из строя блока управления BCM.

Этапы устранения:

1. Считать коды ошибок сканером, определить модуль-источник (чаще BCM).
2. Проверить предохранитель цепи противотуманок (номинал уточнить в мануале).
3. Тестировать реле: подать 12В на управляющие контакты, проверить срабатывание.
4. Осмотреть проводку на КЗ/обрыв мультиметром (прозвонка, замер сопротивления).
5. Проверить лампы, патроны и контакты разъёмов на окисление/оплавление.
6. Диагностировать BCM на предмет повреждений (требуется специализированное оборудование).

Код ошибки (пример)	Возможная причина	Действие
U0155	Потеря связи с BCM	Проверка питания BCM, диагностика шины
B1265	Обрыв цепи задних противотуманок	Поиск обрыва (проводка, разъёмы)
B2476	КЗ цепи противотуманок	Поиск замыкания на "+" или "массу"

Советы специалистов: При замене ламп используйте только оригинальные аналоги – нештатная мощность нарушает токовые параметры цепи. После ремонта очищайте ошибки сканером. Если сбои CAN сохраняются после устранения неполадок с фарами, проверьте целостность самой шины (обрыв витой пары, повреждение терминаторов).

Можно ли использовать задние противотуманки как стоп-сигналы?

Задние противотуманные фары категорически запрещено использовать в качестве стоп-сигналов. Это прямо нарушает требования ПДД и технических регламентов (например, Техрегламента Таможенного союза "О безопасности колесных транспортных средств"). Основная функция стоп-сигналов – мгновенно информировать других участников движения о начале торможения, тогда как противотуманки предназначены для улучшения видимости ТС в условиях плохой видимости.

Конструктивно эти огни имеют принципиальные отличия: стоп-сигналы активируются автоматически при нажатии на педаль тормоза и работают в импульсном режиме (при экстренном торможении), а противотуманные фары включаются вручную отдельной кнопкой и горят постоянно. Их яркость, цветовая температура (красный, но более тусклый) и расположение на кузове не соответствуют стандартам для стоп-сигналов, что создает риск ДТП из-за неправильного распознавания маневра.

Ключевые причины запрета

• Разная интенсивность свечения: Противотуманки светят менее ярко (до 60 кд), чем стоп-сигналы (от 60 до 185 кд).
• Риск дезинформации: Постоянно горящие красные огни приравниваются к неисправности тормозной системы.
• Юридические последствия: Штраф по ст. 12.5 КоАП РФ (500 руб.) за несоответствие световых приборов.
• Безопасность: Водители сзади не смогут отличить торможение от включенных "противотуманок".

Технические отличия

Параметр	Стоп-сигнал	Задняя противотуманная фара
Цвет	Красный	Красный
Яркость (кд)	60–185	25–60
Режим работы	Импульсный (при торможении)	Постоянный
Обязательность	Установлены на всех ТС	Опционально (не на всех авто)

Важно! Любая модификация цепи (например, подключение противотуманок к датчику стоп-сигналов через реле) незаконна. При замене ламп используйте только штатные комплектующие указанной мощности – самовольное усиление яркости нарушает светораспределение.

Юридические последствия неработающей задней противотуманки

Неисправная задняя противотуманная фара нарушает требования ПДД РФ (п. 3.3 "Перечня неисправностей"), где запрещена эксплуатация ТС с неработающими световыми приборами. Это приравнивается к управлению автомобилем в условиях, не соответствующих конструктивным особенностям, что создает аварийные риски в условиях плохой видимости.

Основное последствие – административная ответственность по ст. 12.5 КоАП РФ ч. 1: предупреждение или штраф 500 рублей. При повторной фиксации нарушения размер санкций не увеличивается, но систематические нарушения могут повлечь более строгие меры при ДТП или дополнительных проверках.

Дополнительные риски и нюансы

• Причастность к ДТП: Если авария в тумане произошла из-за невидимости авто с неисправным фонарем, водитель признается виновным с гражданской и возможной уголовной ответственностью.
• Техосмотр: Автомобиль не пройдет техосмотр (п. 4.3 Приложения №8 к ТР ТС 018/2011), что лишает права оформления страховки и диагностической карты.
• Запрет эксплуатации: Инспектор вправе запретить движение (ст. 27.13 КоАП РФ) до устранения неисправности при условии, что туман или иные погодные условия требуют использования фонаря.

Ситуация	Последствия
Остановка инспектором	Штраф 500 ₽ / предупреждение
ДТП в условиях плохой видимости	Признание вины, компенсация ущерба
Прохождение техосмотра	Отказ в выдаче диагностической карты

Важно: Штраф выписывается только при фактической необходимости использования фонаря (туман, дождь, снегопад). В ясную погоду наказание за неработающий фонарь не применяется, но его исправность обязательна всегда.

Когда категорически запрещено включать задние противотуманки

Задние противотуманные фары предназначены исключительно для условий сильного ухудшения видимости и создают интенсивный красный свет, который в обычных ситуациях может ослеплять водителей сзади или быть ошибочно принят за стоп-сигналы.

Использование этих фар без необходимости не только создает дискомфорт для других участников движения, но и нарушает правила дорожного движения, что может повлечь штрафные санкции.

Ключевые запрещенные ситуации

Категорически запрещается активация задних противотуманок в следующих случаях:

• При нормальной видимости (ясный день, сумерки без тумана/дождя/снегопада) – свет фар ослепляет через зеркала.
• В условиях легкого дождя или слабого тумана – их яркость избыточна и создает блики.
• В пробках или при движении в плотном потоке – постоянное яркое свечение провоцирует зрительное напряжение.
• При остановке на обочине/парковке – фары дезориентируют проезжающих водителей.
• Если задние противотуманки неисправны (например, горит только одна фара) – это нарушает технические требования к транспортному средству.

Последствия нарушения: Включение противотуманок без оснований согласно ПДД (п. 19.7) расценивается как административное правонарушение. Штраф по ст. 12.20 КоАП РФ составляет 500 рублей. Повторное игнорирование запрета увеличивает риск ДТП из-за ослепления других водителей.

Ситуация	Риск	Норма ПДД
Ясная погода	Ослепление, путаница со стоп-сигналами	п. 19.7
Плотный трафик	Усталость глаз водителей позади	п. 19.7
Неисправность фары	Некорректная сигнализация, штраф	п. 3.3 Перечня неисправностей

Важное уточнение: Задние противотуманки разрешено использовать только при видимости менее 100-150 метров (туман, ливень, метель). После улучшения условий их необходимо немедленно выключить.

Опасность ослепления водителей задними противотуманками

Яркий свет задних противотуманных фар, включенный без необходимости в нормальных условиях видимости, создает серьезную угрозу ослепления водителей, движущихся сзади. Интенсивный красный поток света, значительно превосходящий по силе обычные габариты и стоп-сигналы, вызывает резкий дискомфорт для глаз. Это особенно критично в темное время суток или при движении в туннелях, когда зрачки адаптированы к низкой освещенности.

Длительное воздействие такого света приводит к временной потере четкости зрения ("слепым пятнам"), замедлению реакции и искажению восприятия расстояния до автомобиля впереди. Водитель ослепленного транспортного средства инстинктивно отводит взгляд, теряя контроль над дорожной обстановкой, что многократно повышает риск совершения ДТП – от наезда на препятствие до столкновения с впереди идущим автомобилем.

Ключевые аспекты риска и предотвращения

Основные причины ослепления и меры предосторожности:

• Некорректное использование: Включение фар не во время тумана, сильного дождя, снегопада или метели.
• Техническое состояние: Использование фар с нештатными лампами повышенной мощности, нестандартными светодиодными модулями или поврежденными, загрязненными рассеивателями, искажающими световой пучок.
• Неправильная регулировка: Фары, направленные не строго назад и вниз, а под углом, попадающим прямо в глаза водителям.

Чтобы минимизировать риск ослепления:

1. Включайте задние противотуманки ТОЛЬКО при видимости дороги менее 100 метров (ориентир – не видно соседних столбов освещения).
2. Немедленно выключайте их, как только условия улучшатся и видимость восстановится.
3. Регулярно проверяйте чистоту фар и правильность их установки (угол наклона).
4. Используйте только штатные лампы установленной мощности, избегайте тюнинга, повышающего яркость.
5. Контролируйте исправность реле и цепи включения – неисправность может привести к постоянному горению фар.

Ситуация	Риск ослепления	Рекомендуемое действие
Чистая сухая ночь	Очень высокий	Выключить противотуманки
Легкий дождь или морось днем	Высокий	Выключить противотуманки
Густой туман, сильный снегопад	Низкий (целевое использование)	Включить при видимости <100м
Движение в колонне ночью (без тумана)	Критически высокий	Выключить во избежание ослепления водителей сзади

Специалисты подчеркивают: противотуманные фары – не элемент постоянного света. Их бесконтрольное применение не только создает аварийную ситуацию, но и может повлечь административную ответственность за нарушение ПДД. Осознанное использование – ключ к безопасности всех участников движения.

Советы по эксплуатации в дождь и снегопад

Включайте задние противотуманные фары только при значительном ухудшении видимости: сильном дожде, снегопаде, тумане или метели. Их яркий свет в обычных условиях ослепляет водителей сзади и мешает распознаванию стоп-сигналов.

Контролируйте работу фар при длительной езде в осадках. Грязь и снежная "каша" быстро покрывают линзы, снижая эффективность. Регулярно очищайте стекла фар во время остановок, а при сильном обледенении используйте подогрев (если предусмотрен производителем).

Рекомендации для разных условий

• В дождь:
  • Активируйте фары при ливне, когда задние габариты плохо различимы за 50-70 метров
  • Отключайте при улучшении видимости – на мокром асфальте свет создает блики
• В снегопад:
  • Используйте при скорости ниже 50 км/ч и густом снежном покрове
  • Проверяйте отсутствие снега в корпусе фары после сугробов

Общие правила безопасности:

1. Всегда дублируйте включение задних ПТФ с передними противотуманками
2. При остановке более 5 минут (пробка, парковка) выключайте фары для экономии ресурса
3. При замене ламп выбирайте модели с заводской цветовой температурой (красный спектр)

Ситуация	Действие
Ночной дождь на трассе	Включите ПТФ + ближний свет
Гололед с мокрым снегом	ПТФ + аварийная сигнализация при скорости < 30 км/ч
Мойка автомобиля зимой	Просушивайте корпус фары компрессором

Техобслуживание задних противотуманок: периодичность и процедуры

Проверку задних противотуманных фар рекомендуется проводить каждые 6 месяцев или перед началом сезона с частыми туманами и осадками. Обязательно включите осмотр в плановое ТО автомобиля. Регулярность увеличивают при эксплуатации в условиях повышенной влажности, бездорожья или частых перепадов температур.

Начинайте диагностику с визуального осмотра: убедитесь в отсутствии трещин на рассеивателе, коррозии контактов и плотности прилегания фары к кузову. Проверьте герметичность корпуса – конденсат внутри указывает на нарушение уплотнения. Протрите стекло фары от грязи спецсредством для оптики.

Процедуры технического обслуживания

1. Проверка работоспособности: включите фары при работающем двигателе. Убедитесь, что горит только левый фонарь (в РФ), а индикатор на панели приборов активен.
2. Диагностика электроцепи:
   • Замерьте мультиметром напряжение на контактах при включенной фаре (норма: 12±0.5В)
   • Осмотрите провода на предмет перетирания или окисления
   • Проверьте реле в монтажном блоке – характерный щелчок при активации подтверждает исправность
3. Оценка креплений: подтяните болты корпуса (момент затяжки: 2-3 Н·м), проверьте отсутствие вибраций

Проблема	Признак	Действие
Перегоревшая лампа	Фара не светится, остальная оптика работает	Заменить лампу, проверить патрон
Окисление контактов	Мерцание, снижение яркости	Очистить клеммы WD-40, нанести токопроводящую смазку
Разгерметизация	Капли воды внутри фары, помутнение	Замена корпуса или восстановление герметика

При замене лампы: используйте только рекомендованный производителем тип (обычно H21W или P21W). Не касайтесь колбы пальцами – жировые следы приводят к локальному перегреву. Совмещайте метки на цоколе и патроне для правильной ориентации.

Важно! После любых работ проверьте угол освещения: фара не должна слепить водителей сзади. При замене всей оптики обязательна регулировка на сервисном стенде. Используйте защитные накладки при мойке высоким давлением.

Защита контактов задних противотуманок от коррозии

Коррозия контактов задних противотуманных фар – распространенная причина их отказа, особенно в условиях повышенной влажности, зимней слякоти и воздействия реагентов. Окисление нарушает проводимость, приводит к мерцанию света, полному пропаданию контакта или даже короткому замыканию.

Защита контактных групп и разъемов критически важна для стабильной и безопасной работы фонарей. Корродированные контакты увеличивают сопротивление, вызывают перегрев и могут повредить проводку или реле противотуманок.

Основные методы защиты

Для надежной защиты контактов применяют несколько проверенных методов:

• Обработка специальными составами:
  • Контактная смазка (электропроводящая паста): Наносится тонким слоем на штыри разъема перед соединением. Защищает от влаги и окисления, сохраняя проводимость (например, Liqui Moly Electronic-Spray, Molykote Electra).
  • Аэрозольные защитные покрытия: Создают изолирующую пленку, вытесняющую влагу (WD-40 Specialist Contact Cleaner, ABRO EC-530). Используются после очистки и подсушки контактов.
• Герметизация разъемов:
  • Термоусадочные трубки с клеевым слоем: Обеспечивают механическую защиту и полную гидроизоляцию места соединения проводов с клеммами фары.
  • Силиконовый герметик: Аккуратно наносится по периметру вставленного разъема в блок фары для предотвращения попадания воды внутрь соединения.
• Регулярное обслуживание:
  1. Периодически (1-2 раза в год, особенно осенью и весной) отсоединяйте разъемы задних противотуманок.
  2. Визуально осматривайте контакты на предмет окисления (белый, зеленый налет) или почернения.
  3. Очищайте штыри и гнезда мелкой наждачной бумагой (нулевкой) или специальным контактным очистителем.
  4. После очистки и полного высыхания наносите защитный состав.

Советы специалистов

Ключевые рекомендации по защите контактов:

Ситуация	Рекомендуемое действие
Первичная установка новых фар или разъемов	Обязательно обработайте контакты электропроводящей смазкой перед сборкой.
Обнаружение следов окисления	Немедленно очистите контакты и нанесите защиту. Проверьте целостность проводов.
Эксплуатация в агрессивных средах (морское побережье, частые химикаты)	Используйте комбинированную защиту: смазка + герметизация разъема силиконом или термотрубкой. Увеличьте частоту проверок.
Замена перегоревшей лампы	Воспользуйтесь моментом для профилактической очистки и смазки контактов патрона лампы и основного разъема фары.

Важно: Никогда не используйте обычную литол или графитовую смазку для электрических контактов! Они не обладают необходимыми электропроводящими свойствами и могут усугубить проблему. Применяйте только специализированные составы, предназначенные для электрооборудования автомобиля.

Список источников

• Официальные руководства по эксплуатации транспортных средств различных производителей
• Техническая документация от производителей автомобильного света (Hella, Philips, Osram, Bosch)
• Специализированные автомобильные форумы и сообщества (Drive2, Auto.ru)
• Экспертные публикации в профильных изданиях ("За рулём", "Авторевю")
• Инструкции по ремонту и обслуживанию от независимых издательств (Haynes, Chilton)
• Нормативные документы: Правила ЕЭК ООН №48, ГОСТ 8769-75
• Видеоинструкции по замене компонентов от сертифицированных автоэлектриков
• Каталоги автозапчастей ведущих дистрибьюторов (Exist, EMEX)
• Технические консультации специалистов дилерских сервисных центров

Видео: Как подключить противотуманные фары через реле и кнопку


• Стартер ВАЗ-2110 не крутит - причины и способы устранения

• Аккумулятор Торнадо - отзывы, характеристики, цены

• Мотор стеклоочистителя - выбор и установка
