Загорится стильно - подсветка дисков своими руками за копейки

Статья обновлена: 18.08.2025

Тюнинг автомобиля часто требует значительных вложений, но некоторые эффектные решения доступны каждому.

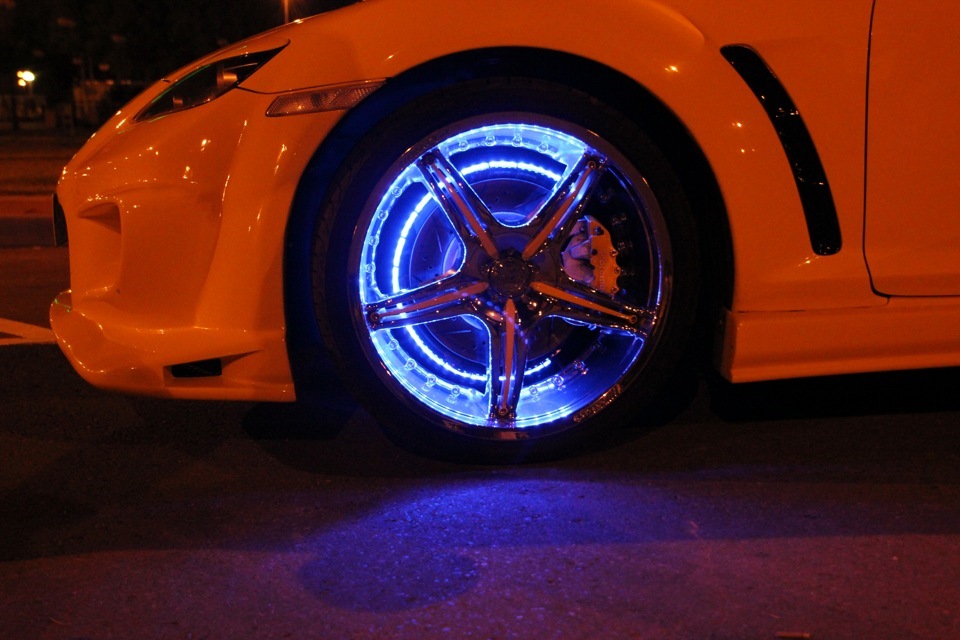

Подсветка колесных дисков – яркий пример того, как минимальные затраты дают максимальный визуальный результат.

Своими руками вы можете создать неповторимый стиль вашего авто, выделив его ночью и придав динамичный, современный облик.

Экономия по сравнению с профессиональными услугами будет ощутимой, а итоговый вид – превосходным.

Выбор типа диодной ленты: влагозащита, цвет и плотность

Уровень влагозащиты определяется маркировкой IP: для колес, постоянно контактирующих с водой и грязью, обязателен минимум IP67 (полная герметизация силиконом). Ленты IP65 подойдут только при установке внутри салона или на защищенных поверхностях кузова. Открытые модели IP20 категорически недопустимы из-за риска короткого замыкания.

Цветовая температура и тип RGB напрямую влияют на визуальный эффект: монохромные холодные белые (6000К) или теплые (3000К) диоды дают строгий стиль, а RGB-ленты с контроллером позволяют менять оттенки, создавая динамичную подсветку. Для яркого равномерного свечения выбирайте чипы 5050 вместо маломощных 3528.

Критерии плотности диодов

60 LED/m – бюджетный вариант для акцентной подсветки дисков малого диаметра
120 LED/m – оптимальный баланс стоимости и насыщенности свечения для легковых авто
240 LED/m – максимальная яркость без "точечного эффекта", рекомендована для внедорожников

Параметр	Городская эксплуатация	Бездорожье/дожди
Влагозащита	IP65	IP67/IP68
Плотность	120 LED/m	120-240 LED/m
Цвет	Белый/RGB	RGB (маскировка грязи)

Помните: низковольтные ленты (12В) подключайте через стабилизатор напряжения, избегая прямого соединения с автомобильным аккумулятором. Для RGB-лент обязателен 4-канальный контроллер с пультом управления.

Расчёт необходимой длины светящегося контура на колесо

Точный расчёт длины светодиодной ленты исключит неприятные сюрпризы при монтаже: недостаток материала, вынужденные стыки или перерасход средств. Ошибка даже в 10 см может нарушить равномерность свечения и потребовать переделки всей конструкции.

Основой для вычислений служит диаметр колесного диска (D), измеренный по внутренней поверхности обода, где будет крепиться лента. Для стандартного одноконтурного размещения применяется формула длины окружности: L = π × D. К полученному значению обязательно добавляется запас 10-15% на подключение контроллера, изгибы и возможную погрешность.

Ключевые параметры и пример расчёта

Рассмотрим детали на примере диска R16 (диаметр ≈ 40 см):

Измерьте рабочий диаметр (D):
- Снимите колесо и замерьте рулеткой внутреннюю окружность обода
- Для R16: D = 0.4 м
Рассчитайте базовую длину:
L = 3.14 × 0.4 = 1.256 м
Добавьте запас:
- Минимум: 1.256 × 1.10 = 1.38 м
- Рекомендуемый: 1.256 × 1.15 = 1.44 м

Важные нюансы:

Количество контуров	Дополнительный расчёт
Два параллельных витка	Умножьте результат на 2
Расположение на шине	Используйте диаметр покрышки (+20-30% к D)

Всегда округляйте итоговое значение в большую сторону с учётом минимальной длины продажи ленты (обычно 0.5 м или 1 м). Для диска R16 с запасом 15% оптимально приобрести 1.5 метра ленты.

Требуемые инструменты: от паяльника до термоусадки

Основу комплекта составляет паяльник мощностью 25-40 Вт с тонким жалом для точной работы с контактами светодиодной ленты. Обязательно потребуется качественный флюс (нейтральный или активированный) и оловянно-свинцовый припой ПОС-60 – это гарантия надежных соединений, устойчивых к вибрации.

Не обойтись без кусачек и тонкогубцев для обрезки проводов и фиксации мелких деталей. Мультиметр необходим для проверки цепей перед подачей питания и поиска возможных замыканий. Также подготовьте канцелярский нож для зачистки изоляции и двусторонний скотч/термоклей для крепления ленты.

Ключевые расходные материалы

Светодиодная лента: IP68 (влагозащищенная), гибкая, холодного или нейтрального свечения (5000-6000K)
Провода: Многожильные сечением 0.5-0.75 мм² (красный для "+", черный для "-")
Термоусадочные трубки: Разного диаметра (2:1 усадки) для изоляции соединений
Коннекторы/клипсы: Влагозащищенные для подключения к источнику питания

Электроника	Защита/фиксация
Блок питания 12В (соответствующий мощности ленты)	Изолента ПВХ или ХБ
Предохранитель (на линию подачи питания)	Пластиковые стяжки

Важно: Для работы с термоусадкой используйте строительный фен или аккуратно прогревайте соединения зажигалкой на минимальном пламени, избегая перегрева светодиодов. Все контакты после пайки обязательно изолируйте термотрубкой, а ленту – силиконовым герметиком по торцам.

Комплект проводки: сечение и цветовая маркировка жил

Сечение проводов критично для безопасности и эффективности подсветки. Токовая нагрузка светодиодных лент невелика, но использование жил менее 0,5 мм² (например, 0,2–0,35 мм² в дешевых комплектах) приводит к перегреву, падению напряжения и мерцанию. Оптимально – 0,75–1,5 мм² для линий до 5 метров.

Цветовая маркировка исключает ошибки при подключении к контроллеру или блоку питания. Стандартная схема: красный – "+12V", черный – "GND" (общий провод), зеленый/белый – сигнальный "DATA" для адресных лент, синий – дополнительный "CLK" или резерв. Несоответствие маркировки реальному назначению – частая причина поломок.

Ключевые параметры проводки

Рекомендуемые сечения:

Основная шина питания (от БП к диодам): 1–1,5 мм²
Отводы к светодиодным модулям: 0,75 мм²
Адресные ленты (SPI, SDI): 0,5–0,75 мм² для DATA/CLK

Таблица цветовой маркировки:

Цвет жилы	Назначение	Особенности
Красный	Плюс (+12V)	Основная силовая линия
Черный	Минус (GND)	Общий ноль, заземление
Зеленый	DATA (сигнал)	Для адресных лент (обязателен)
Синий	CLK (тактирование)	Для протоколов типа SPI
Белый	DATA или резерв	Альтернатива зеленому

Важные нюансы:

Проверяйте соответствие цветов схеме контроллера – китайские производители иногда путают маркировку.
Для RGB-лент без адресации используйте 4 провода: красный (+12V), зеленый (G), синий (B), белый (R).
Медь – единственно допустимый материал. Алюминиевые жилы под нагрузкой ломаются.

Источники питания 12V: преобразователи или аккумулятор

Основная дилемма при организации подсветки дисков – выбор между преобразователем напряжения от бортовой сети автомобиля и отдельным аккумулятором. Оба варианта обеспечивают необходимые 12V, но принципиально различаются по способу интеграции в электросхему транспортного средства.

Преобразователи (DC-DC) подключаются напрямую к штатной проводке машины, тогда как аккумулятор требует автономного монтажа и регулярного обслуживания. Ключевыми факторами при выборе являются: длительность работы подсветки, нагрузка на электросеть, сложность установки и бюджет проекта.

Сравнительный анализ источников питания

Критерий	Преобразователь (DC-DC)	Аккумулятор
Принцип работы	Понижает напряжение с 12-24V бортовой сети до стабильных 12V	Предоставляет энергию из независимого источника
Автономность	Работает только при включенном зажигании	Позволяет использовать подсветку при заглушенном двигателе
Сложность установки	Требует врезки в проводку Зависит от качества автомобильной электросети	Независимый монтаж Необходимость регулярной подзарядки
Экономия	Дешевле в эксплуатации (нет расходов на зарядку)	Дополнительные траты на обслуживание АКБ
Риски	Возможны перегрузки сети и короткие замыкания	Разрядка основного АКБ при ошибках подключения

Рекомендации по выбору:

Используйте преобразователь, если подсветка нужна только во время движения – это снизит затраты и упростит монтаж.
Выбирайте аккумулятор для статичных демонстраций или при необходимости работы системы без запуска двигателя.
Обязательно устанавливайте предохранители и стабилизаторы напряжения вне зависимости от выбранного варианта.

Снимаем колесо: подготовка рабочего пространства

Выберите ровную твердую поверхность (асфальт, бетон) с хорошим освещением. Избегайте грунта, песка или наклонных участков – это критично для устойчивости автомобиля при подъеме. Убедитесь, что вокруг достаточно свободного места для размещения инструментов и снятых колес без риска их повреждения.

Полностью заглушите двигатель, включите ручной тормоз и поставьте автомобиль на передачу (для МКПП). Под колеса противоположной оси установите противооткатные упоры или крупные камни/кирпичи. Это предотвратит неконтролируемое движение машины во время работ.

Необходимые инструменты и материалы

Домкрат: Гидравлический или реечный, с грузоподъемностью, превышающей вес вашего авто.
Баллонный ключ: Подходящий размером под болты/гайки ваших колес.
Противооткатные упоры (минимум 2 шт)
Защитные перчатки и очки
Деревянный брусок/проставка (для защиты порогов при подъеме домкратом)

Порядок снятия колеса:

Ослабьте болты/гайки: Не снимая авто с земли, "сорвите" крепеж баллонным ключом, прилагая усилие в направлении против часовой стрелки.
Установите домкрат: Найдите штатные точки подъема (указаны в руководстве авто). Подложите брусок в зоне контакта домкрата с порогом для защиты ЛКП.
Поднимите автомобиль: Медленно качайте домкрат до отрыва колеса от земли на 2-3 см. Не залезайте под машину!
Снимите колесо: Выкрутите болты/гайки полностью. Возьмите диск двумя руками, потяните на себя и снимите со шпилек.

Ошибка	Последствие	Решение
Подъем на неровной поверхности	Риск опрокидывания авто	Используйте только ровные твердые площадки
Отсутствие противооткатов	Самопроизвольное движение	Всегда фиксируйте колеса противоположной оси
Неправильная точка подъема	Повреждение кузова/днища	Строго следуйте схеме в руководстве

Очистка поверхности диска перед установкой элементов

Тщательная очистка диска – обязательный этап, напрямую влияющий на надежность фиксации светодиодной ленты и долговечность всей конструкции. Любые загрязнения (пыль, масляные пятна, остатки дорожной грязи, следы резины) ухудшают адгезию клеящего слоя или герметика, что может привести к отклеиванию элементов при вибрации или мойке.

Для работы потребуются базовые средства: обезжириватель (изопропиловый спирт, уайт-спирит или специализированный автомобильный обезжириватель), безворсовые салфетки (микрофибра, чистая хлопковая ветошь), резиновые перчатки для защиты рук и чистая вода. Избегайте ацетона или агрессивных растворителей – они могут повредить лакокрасочное покрытие диска.

Пошаговая инструкция по очистке

Механическая очистка: Смойте грубую грязь струей воды. Используйте мягкую щетку или губку с автомобильным шампунем для удаления стойких загрязнений.
Обезжиривание:
- Нанесите обезжириватель на салфетку (НЕ на диск напрямую!).
- Тщательно протрите всю поверхность обода, где будет крепиться подсветка, включая труднодоступные места у спиц.
- Используйте несколько чистых салфеток, меняя их по мере загрязнения.
Финишная протирка: Чистой сухой безворсовой салфеткой удалите остатки обезжиривателя и возможные разводы.
Контроль чистоты: Поверхность должна быть абсолютно чистой, гладкой и сухой на ощупь. Не прикасайтесь к обезжиренным участкам голыми руками.

Важно: Дождитесь полного испарения остатков обезжиривателя и влаги (5-10 минут) перед монтажом светодиодной ленты. Работайте в чистом, хорошо проветриваемом помещении без пыли.

Разметка посадочных мест для светодиодных модулей

Точная разметка гарантирует симметричное расположение светодиодов и равномерное свечение без тёмных зон. Используйте гибкую сантиметровую ленту или рулетку, отмечая точки крепления строго по центру диска между спицами. Учитывайте радиус кривизны поверхности – модули должны повторять геометрию обода без перекосов.

Предварительно очистите обод от грязи и обезжирьте спиртом для надёжного сцепления разметки. Начинайте от вентильного отверстия как нулевой точки, двигаясь по окружности с шагом, указанным в инструкции к модулям. Для контроля дублируйте метки цветным скотчем.

Инструменты и порядок действий

Материалы: Маркер для металла/стекла, малярный скотч, транспортир, линейка-лекало (при сложном дизайне).
Этапы:
- Закрепите колесо неподвижно на верстаке
- Проведите осевые линии через центр ступицы к ободу
- Разделите сектора между спицами на равные отрезки
- Отметьте крестиками точки установки модулей

Тип диска	Особенности разметки
Штампованные	Разметка по плоской поверхности обода, шаг 8-12 см
Литые	Учёт рельефа, смещение меток на изгибы, шаг 6-10 см
Кованые	Точный замер кривизны, использование шаблонов, шаг 5-8 см

Важно: Проверьте видимость меток при вращении колеса – они не должны попадать на зоны крепления балансировочных грузов. Для модулей с клеевым креплением оставляйте технологический зазор 1-2 мм от края обода.

Механическая фиксация ленты: клей или скобы

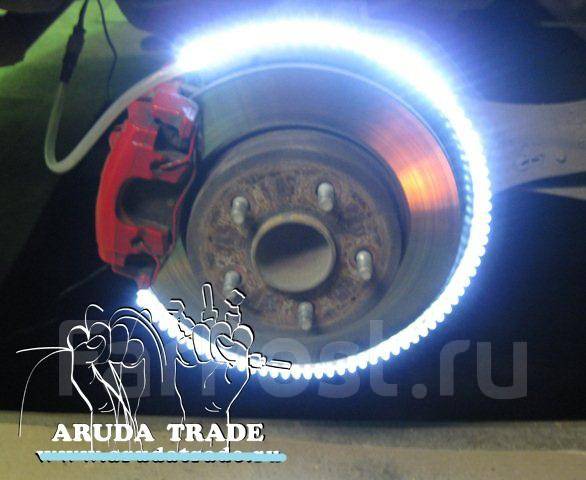

Надежное крепление светодиодной ленты к внутренней поверхности колесного диска критически важно для долговечности подсветки. Вибрации, перепады температур, влага и центробежная сила создают экстремальные нагрузки, требующие продуманного выбора метода монтажа.

Неправильная фиксация приведет к отклеиванию ленты, ее повреждению об элементы подвески или полному выходу системы из строя во время движения. Рассмотрим два распространенных подхода: использование клея и пластиковых скоб, оценив их сильные и слабые стороны.

Сравнение методов фиксации

Клеевой монтаж:

Плюсы: Максимально скрытый монтаж, отсутствие выступающих элементов. Быстрый процесс нанесения при наличии качественного двустороннего скотча (3М VHB) или термостойкого герметика.
Минусы: Требует идеально обезжиренной поверхности. Надежность резко падает при низких температурах, загрязнении или на неровном основании. Замена поврежденного участка ленты затруднена. Дешевые клеи быстро отклеиваются.

Фиксация пластиковыми скобами:

Плюсы: Механически прочное соединение, не зависящее от температуры и чистоты поверхности. Возможность демонтажа и локальной замены ленты. Доступность и низкая стоимость крепежа.
Минусы: Требует аккуратного сверления мелких отверстий в диске под ножки скоб. Скобы могут быть заметны при близком рассмотрении. Низкокачественный пластик со временем становится хрупким.

Для достижения максимальной надежности в условиях постоянных вибраций рекомендуется комбинированный подход: использование термостойкого клеящего слоя на ленте с точечным усилением пластиковыми скобами через каждые 15-20 см, особенно на участках с кривизной. Обязательна предварительная обработка поверхности диска обезжиривателем и абразивной губкой для улучшения адгезии.

Особенности монтажа на литые и штампованные диски

Литые диски требуют особого внимания к рельефу поверхности. Их сложная геометрия (выступы, углубления, спицы) вынуждает тщательно планировать траекториу подсветки. Крепление ленты усложняется из-за неровностей, но визуальный эффект получается более динамичным за счет игры света на гранях.

Штампованные диски имеют плоскую внутреннюю поверхность, что упрощает монтаж. Однако минимальный зазор между диском и суппортом требует использования тонких светодиодных лент. Обязательна защита проводки от контакта с тормозными элементами и температурное воздействие.

Ключевые различия при установке

Критерий	Литые диски	Штампованные диски
Требования к клеящей основе	Сверхпрочный 3М VHB (для неровных поверхностей)	Стандартный автомобильный скотч
Расположение ленты	По периметру обода или контуру спиц	Исключительно по внешнему ободу
Защита проводки	Термостойкие гофро-рукава + стяжки	Алюминиевый скотч + пластиковые хомуты

Обязательные этапы для обоих типов:

Механическая зачистка и обезжиривание ацетоном
Прогрев поверхности феном перед наклеиванием (+15°C)
Проклейка стыков силиконовым герметиком

При подключении избегайте ошибок:

Для литых дисков: не крепите ленту на радиусные изгибы – только на плоские участки
Для штампованных: контролируйте расстояние до тормозного диска (минимум 15 мм)
Используйте только влагозащищенные IP67-ленты с силиконовой оболочкой

Прокладка проводов через технологические отверстия

Технологические отверстия в дисках, предназначенные для вентиляции или балансировки, становятся идеальными точками для скрытой проводки. Предварительно тщательно очистите выбранные отверстия от грязи и обезжирьте их поверхность – это обеспечит надежную фиксацию проводов и защиту от влаги.

Аккуратно проденьте подготовленные провода подсветки через отверстия, избегая резких перегибов и натяжения. Для дополнительной защиты от перетирания металлом обязательно используйте пластиковые или резиновые гофры, особенно на острых кромках. Закрепите провод внутри отверстия термостойким герметиком или силиконом, исключая вибрации и смещение во время движения.

Ключевые этапы и материалы

Для грамотной прокладки потребуется:

Гофрированные трубки малого диаметра (Ø 4-6 мм)
Автомобильный термостойкий герметик (до +200°C)
Изолента или пластиковые хомуты
Монтажный пистолет для герметика

Последовательность фиксации провода:

Проденьте провод через гофру длиной на 20% больше отверстия
Нанесите герметик по периметру отверстия диска
Вставьте гофру с проводом, заполняя зазоры
Дождитесь полимеризации состава (по инструкции)
Зафиксируйте свободные участки провода хомутами к подвеске

Тип защиты	Преимущества	Рекомендации
Резиновая гофра	Гибкость, виброизоляция	Для отверстий с острыми краями
Термоусадка	Герметичность, компактность	Двойной слой на входе/выходе
Герметик	Защита от коррозии	Только для статичных участков

Важно: избегайте контакта проводов с тормозными элементами – минимальное расстояние до суппорта должно составлять 5 см. Проверьте свободный ход провода при полном повороте руля перед финальной фиксацией.

Создание вращающегося контакта для подвижных частей

Конструкция вращающегося контакта решает главную проблему подсветки дисков – передачу энергии на движущиеся элементы без перекручивания проводов. Принцип основан на создании скользящего соединения между стационарной частью (кузов авто) и ротором (вращающимся диском). Для низковольтных светодиодных систем подходят простые механические решения.

Ключевым элементом является токосъемный узел из двух компонентов: контактного кольца, закрепленного на ступице, и графитовой щетки, установленной на суппорте. Кольцо соединяется с диодной лентой на диске, а щетка – с бортовой сетью через стабилизатор напряжения. При вращении щетка скользит по поверхности кольца, обеспечивая непрерывную передачу тока.

Практическая реализация

Для изготовления потребуются доступные материалы:

Кольцо: латунная/медная пластина шириной 15-20 мм, согнутая в круг с зазором 5 мм (компенсация теплового расширения)
Щетки: графитовые стержни от бытовых электродвигателей или угольные щетки АКБ
Изоляторы: термоустойчивый пластик или текстолит для крепежа
Пружины: для обеспечения постоянного прижима щетки к кольцу

Последовательность сборки:

Закрепите кольцо на ступице через диэлектрические прокладки, соединив его выводы с LED-лентой на диске
Смонтируйте щеткодержатель на суппорте, используя кронштейн из алюминиевого уголка
Установите щетки в держатель с пружинным поджатием (усилие 50-100 грамм)
Подведите проводку от щеток к блоку питания через предохранитель

Параметр	Рекомендация	Примечание
Диаметр кольца	На 10-15 мм больше ступицы	Обеспечивает доступность для обслуживания
Толщина щетки	5-8 мм	Минимизирует вибрацию при вращении
Рабочее напряжение	12V DC	Требуется стабилизатор

Критически важно защитить узел от влаги и грязи. Используйте силиконовые герметики для изоляции соединений и установите пластиковые кожухи над контактной парой. Для снижения искрения примените параллельное подключение двух щеток на одно кольцо – это повысит надежность контакта.

Регулярная профилактика включает очистку контактных поверхностей спиртом и проверку силы прижима щеток каждые 5 000 км. Правильно собранный узел служит 2-3 сезона без вмешательства, обеспечивая стабильную работу подсветки при любых скоростях вращения.

Изоляция соединений термоусадкой и герметиком

Термоусадочная трубка плотно обжимает контакты при нагреве строительным феном или зажигалкой, создавая прочную механическую защиту. Выбирайте диаметр трубки на 20-30% меньше сечения провода, чтобы после усадки обеспечить герметичное облегание без зазоров.

Для дополнительной гидроизоляции наносите автомобильный силиконовый герметик на скрутки перед усадкой: при нагреве он равномерно распределится внутри трубки, блокируя доступ влаги. Избегайте кислотных составов – они разрушают медь.

Пошаговая технология изоляции

Подготовка соединения: очистите провода от окислов, плотно скрутите или обожмите клеммой.
Нанесение герметика: заполните скрутку составом без пустот, избегая излишков.
Монтаж термоусадки: наденьте трубку с запасом 1.5 см с каждой стороны.
Прогрев: равномерно нагревайте от центра к краям до полного прилегания и появления герметизирующего валика по краям.

Материал	Ключевые свойства	Рекомендации
Термоусадка	Клеевой слой внутри, УФ-стойкость	Диаметр: 4-6 мм для подсветки
Герметик	Нейтральный силикон, токопроводящие добавки	Permatex Black Silicone, ABRO

Контроль качества: после остывания проверьте отсутствие пузырей и непропаянных участков. Убедитесь, что трубка не прокручивается на проводе – это свидетельствует о правильной усадке.

Важно: комбинированный метод исключает окисление контактов даже при мойке дисков под давлением. Для труднодоступных мест используйте термоусадку с продольным клеевым слоем.

Защита электроники от вибрации и перепадов температур

Вибрация от дорожного покрытия и работающего двигателя создает постоянную угрозу для целостности паек, соединений и компонентов подсветки. Длительное воздействие тряски приводит к микротрещинам в проводниках, отрыву контактов и выходу светодиодов из строя. Без надежной амортизации даже качественные элементы быстро деградируют.

Температурные скачки в колесных дисках – от ледяной воды зимой до раскаленного асфальта летом – провоцируют тепловое расширение материалов. Конденсат, образующийся при резком охлаждении, вызывает коррозию контактов и короткие замыкания, а перегрев ускоряет деградацию светодиодов и снижает яркость свечения.

Методы защиты

Подавление вибраций:

Заливка плат эластичным компаундом (типа Silicone или Epoxy Resin), фиксирующим компоненты и гасящим колебания
Использование креплений с демпфирующими прокладками из резины или силикона между платой и корпусом диска
Применение гибких проводов в термостойкой изоляции с запасом длины для компенсации смещений

Термостабилизация:

Герметизация электронных блоков влагозащитными кожухами (IP67/IP68) с термопрокладками для отвода тепла
Нанесение конформного покрытия на платы для блокировки влаги и окисления
Выбор компонентов с расширенным температурным диапазоном (-40°C до +85°C)

Угроза	Решение	Материалы
Отрыв SMD-компонентов	Двусторонний монтаж + компаунд	Термостойкий клей, силикон
Коррозия контактов	Полная гидроизоляция соединений	Термоусадочные трубки с клеем
Перегрев светодиодов	Алюминиевые радиаторы + теплопроводящие пасты	Алюминий 6061, Arctic MX-4

Критично важно тестировать собранные блоки в экстремальных условиях: циклы заморозки/нагрева и вибростенд имитируют реальные нагрузки точнее лабораторных измерений. Отказоустойчивость достигается только при комплексном применении механической стабилизации и термозащиты.

Сборка управляющего блока с возможностью выбора режимов

Основой блока послужит микроконтроллер, например Arduino Nano или ESP8266, обеспечивающий гибкое программирование световых сценариев. К нему подключаются RGB-светодиодные ленты через MOSFET-транзисторы, управляющие мощной нагрузкой, и устанавливается стабилизатор напряжения 12V→5V для защиты логической схемы.

Для выбора режимов на корпусе монтируется поворотный энкодер или кнопочная панель, сигналы с которых обрабатываются микроконтроллером. Обязательно добавьте предохранитель на входе питания и термопасту на силовых элементах для отвода тепла.

Ключевые компоненты системы

Микроконтроллер с прошивкой, поддерживающей режимы: статичный цвет, градиент, пульсация, звуковая реакция
Мощные MOSFET-ключи (например IRFZ44N) для каналов R/G/B
Цифровой дисплей (OLED 0.96") для визуализации активного режима
Защитный корпус с IP-рейтингом от влаги и пыли

При пайке силовых цепей используйте толстые провода сечением от 1.5 мм², особенно на участке блок питания → транзисторы → LED-ленты. Все соединения пропаивайте и изолируйте термоусадкой.

Режим	Особенности реализации	Потребление
Цветовая волна	Плавный цикл HSL-переходов	~8W
Стробоскоп	Регулируемая частота мерцания	4-12W
Аудиореакция	Анализ НЧ/СЧ диапазона микрофоном	6-18W

Тестируйте сборку поэтапно: сначала проверьте стабилизатор напряжения, затем управление транзисторами без нагрузки, и только после – со светодиодами. Для сложных эффектов типа "бегущий огонь" потребуется адресная лента WS2812B и увеличение RAM микроконтроллера.

Подключение к бортовой сети через предохранитель

Для безопасного подключения подсветки дисков к бортовой сети автомобиля критически важно использовать предохранитель. Это защищает электропроводку от перегрузок и коротких замыканий, предотвращая риск возгорания. Подключение напрямую без предохранителя категорически недопустимо.

Выберите предохранитель с номиналом, соответствующим потребляемой мощности светодиодной ленты (обычно 5-10А). Используйте специальные автомобильные предохранители blade-типа. Номинал должен быть на 20-30% выше расчетного тока нагрузки, но не превышать допустимую нагрузку цепи, к которой выполняется подключение.

Пошаговая инструкция подключения

Определите точку подключения: Используйте цепи с напряжением 12В, активируемые при включении зажигания (например, прикуриватель или габаритные огни).
Установите предохранитель в держатель: Врежьте предохранитель в разрыв положительного провода (+12В) как можно ближе к источнику питания.
Схема подключения:
- Плюсовой провод от диодной ленты → Предохранитель → Источник +12В
- Минусовой провод → Кузов автомобиля (чистая металлическая поверхность)
Используйте обжимные клеммы для надежного контакта и термоусадку для изоляции соединений.

Тип ошибки	Последствия	Как избежать
Подключение без предохранителя	Расплавление проводки, пожар	Всегда врезать предохранитель в плюсовой провод
Неправильный номинал	Отказ защиты или ложные срабатывания	Рассчитать ток: Мощность ленты (Вт) / 12В × 1.3
Плохая изоляция	Короткое замыкание на кузов	Применять термоусадку, крепить провода стяжками

После монтажа обязательно проверьте работу подсветки на всех режимах (движение, стояночный свет). Убедитесь в отсутствии нагрева проводов и держателя предохранителя. Корректная установка гарантирует не только эффектный вид, но и долговременную безопасность эксплуатации.

Установка кнопки переключения эффектов в салоне

Интеграция кнопки в салон обеспечивает мгновенный контроль над режимами подсветки без необходимости доступа к основному блоку управления. Это исключает риск повреждения проводки при частых манипуляциях и позволяет адаптировать визуальные эффекты под дорожную ситуацию.

Ключевые требования к компонентам: кнопка должна быть рассчитана на 12V, иметь минимум 3 контакта (+, сигнал, земля) и подходить по дизайну интерьеру. Оптимальные места монтажа – зоны с легким доступом, но без риска случайного нажатия: торец рулевой колонки, панель под магнитолой или боковая поверхность центрального тоннеля.

Пошаговый алгоритм подключения

Подготовка проводки: протяните сигнальный кабель от контроллера подсветки в салон через технологические отверстия в моторном щите (используйте резиновые уплотнители для герметизации).
Монтаж кнопки:
- Вырежьте посадочное отверстие коронкой в выбранной панели
- Зафиксируйте кнопку механическим крепежом или термоклеем
Коммутация:
- Сигнальный провод – к центральному контакту кнопки
- +12V – запитка от прикуривателя или свободной линии предохранителя
- GND – подключите к болту кузова после зачистки краски
Тестирование: при включенном зажигании проверьте переключение эффектов короткими нажатиями. Отсутствие реакции указывает на ошибку полярности.

Критичные нюансы: используйте гофру для проводов в подкапотном пространстве, а все соединения в салоне изолируйте термоусадкой. При использовании RGB-контроллера убедитесь, что кнопка совместима с его протоколом управления (PWM, LIN).

Проверка цепи тестером перед первым включением

После завершения монтажа всех компонентов подсветки дисков, но до подключения питания, критически важно проверить цепь мультиметром. Эта процедура исключит короткое замыкание, обрыв проводки или ошибочное подключение, способные повредить оборудование или источник питания. Не пропускайте этот этап, даже если уверены в правильности сборки – человеческий фактор или незаметный дефект компонента могут привести к неприятным последствиям.

Установите мультиметр в режим прозвонки (значок диода или зуммера) или измерения сопротивления (Омы). Отсоедините блок питания от сети и от самой цепи подсветки. Убедитесь, что все провода светодиодной ленты, контроллера (если используется) и клемм питания надежно зафиксированы в разъемах и не имеют оголенных участков, способных вызвать случайное замыкание.

Порядок проверки цепи

Проверка на короткое замыкание: Прикоснитесь щупами тестера к плюсовой и минусовой клеммам питания со стороны собранной цепи (к куда подключается БП). В режиме прозвонки зуммер не должен пищать, в режиме сопротивления дисплей должен показывать значение, стремящееся к бесконечности ("OL" или "1"). Писк или низкое сопротивление (близкое к 0 Ом) сигнализируют о КЗ.
Проверка целостности цепи: Если короткого замыкания нет, подключите щупы тестера к плюсовому и минусовому выходным контактам светодиодной ленты (или контроллера, если лента к нему уже подключена). При исправной цепи мультиметр в режиме прозвонки издаст звуковой сигнал, в режиме сопротивления покажет конкретное значение (например, десятки или сотни Ом, зависящее от длины ленты и типа LED). Отсутствие сигнала/измерения означает обрыв.
Полярность (опционально, но рекомендуется): Убедитесь, что красный щуп тестера касается предполагаемого "+" цепи, а черный – "-". Если при проверке целостности (п.2) на дисплее мультиметра в режиме сопротивления появляется знак "-", это указывает на обратную полярность в вашей цепи – перепутаны плюс и минус.

Только после успешного прохождения всех проверок (отсутствие КЗ, наличие целостности, правильная полярность) можно подключать блок питания к сети и цепи, и проводить тестовое включение подсветки. Если на любом этапе обнаружена проблема – отключите питание, тщательно перепроверьте все соединения, пайки и маркировку проводов, прежде чем повторить проверку тестером.

Тестовый запуск системы на неподвижном автомобиле

Перед финальной установкой колес критически важно выполнить проверку работоспособности подсветки на неподвижном транспортном средстве. Подключите провода к источнику питания согласно схеме (обычно к аккумулятору или прикуривателю через предохранитель), убедившись в отсутствии перекручивания или натяжения кабелей.

Включите систему при выключенном зажигании и двигателе. Последовательно проверьте каждый диск: все светодиоды должны равномерно светиться без мерцания, а цвета обязаны соответствовать выбранным режимам. Обратите особое внимание на отсутствие коротких замыканий, перегрева проводов или контроллера.

Ключевые этапы проверки

Стабильность свечения: Удерживайте работу системы 10-15 минут, наблюдая за равномерностью света и температурой компонентов.
Режимы переключения: Протестируйте все функции пульта (смена цвета, яркость, динамические эффекты).
Защита от влаги: Легко обрызгайте диски водой из пульверизатора, имитируя дождь, контролируя реакцию электроники.

Проблема	Возможная причина	Решение
Мерцание/отсутствие света	Слабый контакт, повреждение LED-ленты	Перепайка соединений, замена сегмента
Перегрев контроллера	Неправильное напряжение, перегрузка	Проверка соответствия блока питания, снижение нагрузки
Срабатывание предохранителя	Короткое замыкание в цепи	Поиск и изоляция поврежденного участка

Важно: При обнаружении дефектов немедленно отключите питание. Устраняйте неполадки до установки колес на автомобиль – это гарантирует безопасность и продлевает срок службы подсветки.

Калибровка датчиков движения для динамических эффектов

Точная калибровка датчиков движения – критически важный этап для реализации синхронных и плавных динамических эффектов подсветки дисков. Неправильные настройки приведут к хаотичному или запоздалому срабатыванию световых элементов, полностью нивелируя визуальную привлекательность и идею "интеллектуального" освещения.

Грамотная настройка позволяет чётко определить зоны активации, чувствительность к скорости вращения колеса и пороги срабатывания, что обеспечивает гармоничную интеграцию световых паттернов с движением автомобиля. Это исключает ложные реакции на вибрации кузова или проезжающий рядом транспорт, фокусируя эффект именно на дисках.

Этапы калибровки датчиков

Позиционирование сенсоров: Закрепите датчики (индуктивные/оптические) максимально близко к вращающейся части ступицы или суппорта, избегая зон прямого загрязнения водой или грязью.
Настройка чувствительности: Используя ПО контроллера (или потенциометры), задайте порог срабатывания:
- Для статичного свечения – минимальная чувствительность (реагирует только на старт/остановку).
- Для скоростных градиентов (например, изменение цвета от скорости) – повышайте чувствительность ступенчато, тестируя отклик на разных режимах движения.
Корректировка угла охвата: Сузьте сектор детекции датчика, чтобы он фиксировал только метки на диске, игнорируя посторонние объекты (тормозной диск, элементы подвески).
Тест-драйв с фиксацией данных: Проведите замеры на разных скоростях, используя диагностический софт контроллера для построения графика "скорость-отклик". Оптимальный результат – линейное изменение сигнала без "провалов".

Параметр	Статичный режим	Динамический режим
Задержка отклика (мс)	100-200	<50
Чувствительность	Низкая	Высокая/Адаптивная
Точность синхронизации	±5%	±1.5%

Важно: Для сложных эффектов (спирали, бегущие огни) используйте попарную калибровку датчиков на противоположных дисках и синхронизацию по CAN-шине автомобиля. Это исключает расфазировку подсветки при поворотах.

Настройка цветовых сценариев через контроллер

После монтажа RGB-ленты на диски ключевой этап – интеграция с программируемым контроллером. Это компактное устройство служит мозгом системы, преобразуя пользовательские команды в световые сигналы через широтно-импульсную модуляцию (ШИМ). Подключение выполняется по схеме: блок питания → контроллер → светодиодная лента, с обязательной проверкой полярности контактов.

Современные контроллеры поддерживают несколько каналов управления, позволяя независимо настраивать интенсивность красного, зеленого и синего свечения. Для корректной работы предварительно уточните тип ленты (например, WS2812B требует контроллеров с поддержкой протокола SPI). Физический монтаж устройства рекомендуется в защищенном от влаги месте – например, в полости за тормозным щитом.

Программирование сценариев

Типовые варианты настройки через мобильное приложение или ИК-пульт:

Статичный режим: Фиксация одного цвета (например, ледниково-голубой #7EC0EE)
Циклическая смена: Плавные переходы между 3-5 выбранными оттенками
Аудиореакция: Синхронизация с музыкой через микрофон контроллера
Скоростные эффекты: Ускорение анимации при движении авто (требует CAN-модуля)

Параметр	Диапазон значений	Рекомендации
Яркость	0-100%	Не выше 80% для ресурса диодов
Скорость анимации	0.5-5 Гц	2 Гц для плавности
Температура цвета	2700-6500K	5000K для контраста с дорогой

Для продвинутых сценариев используйте DMX-протокол или Art-Net, создавая индивидуальные алгоритмы в ПО типа Jinx! или LedEdit. Обязательно тестируйте комбинации в темноте перед фиксацией проводов – некоторые оттенки (например, пурпурный) могут визуально "размывать" контур диска.

Фиксация проводов вдоль рычагов подвески

Надежное крепление проводки вдоль элементов подвески – критически важный этап, исключающий повреждение изоляции, обрыв контактов или зацепление за посторонние объекты при движении. Используйте термостойкие пластиковые хомуты черного цвета (диаметром 2,5-4 мм), которые обеспечат жесткую фиксацию и не деформируются от вибраций или перепадов температур.

Проведите провода параллельно штатным жгутам, заводским кронштейнам или статичным участкам рычагов, избегая зон непосредственного контакта с подвижными шарнирами, пружинами или вращающимися деталями. Минимизируйте провисание – излишек длины аккуратно смотайте в бухту и закрепите стяжками на неподвижной части кузова (например, лонжероне).

Ключевые правила монтажа

Обязательная примерка: Перед фиксацией проверьте трассировку при полном ходе подвески – от максимального сжатия до отбоя.
Защита от перетирания: В местах потенциального контакта с металлом используйте гофротрубу или текстильную изоленту.
Интервалы крепления: Устанавливайте хомуты каждые 15-20 см, на изгибах – через 7-10 см.

Материал	Преимущество	Ограничения
Нейлоновые стяжки	Устойчивость к влаге, простота монтажа	Требуют замены при демонтаже
Крепежные клипсы	Многоразовое использование, точная посадка	Необходимость штатных точек крепления
Алюминиевая клейкая лента	Термостойкость, гибкость	Сложность прокладки на неровных поверхностях

После установки протестируйте систему на ровной площадке: резко качните кузов в районе каждого колеса, имитируя проезд неровности, и визуально убедитесь в отсутствии натяжения или трения проводки. Проверку работоспособности подсветки выполняйте только после полной фиксации всех элементов.

Установка защиты от грязи в колесных арках

Грязезащитные щитки (локеры) для арок – недорогой способ сохранить чистоту кузова и снизить износ деталей подвески. Они перекрывают зоны, через которые на бока автомобиля и моторный отсек летит грязь, вода и реагенты. Установка занимает 1-2 часа и требует лишь базовых инструментов.

Качественные комплекты изготавливают из гибкого ударопрочного пластика (АБС, полипропилен) или композитов. Материал устойчив к вибрациям, температуре от -40°C до +80°C и химическим воздействиям. Ключевое требование – точное соответствие модели автомобиля, иначе возникнут проблемы с креплением или зазором до колеса.

Порядок монтажа

Подготовка арки: Тщательно очистите поверхность от грязи, высушите и обезжирьте места будущего крепления.
Примерка: Приложите щиток к арке, совместив все технологические отверстия. При необходимости подрежьте края ножом.
Фиксация: Закрепите щиток саморезами через штатные отверстия кузова. Если их нет – аккуратно просверлите новые (Ø 4-5 мм), обработав кромки антикором.
Герметизация: Промажьте стыки щитка и кузова автомобильным герметиком для защиты от коррозии.

Материал	Преимущества	Недостатки
Пластик (АБС)	Гибкость, легкость, низкая цена	Может треснуть на сильном морозе
Резина	Бесшумность, высокая эластичность	Высокая стоимость, сложность установки
Композит	Максимальная прочность и долговечность	Цена, большой вес

Важно: Оставляйте зазор 10-15 мм между шиной и краем щитка для учета хода подвески. Раз в сезон проверяйте крепеж – вибрация может ослабить саморезы.

После установки вы сразу заметите, как меньше грязи оседает на порогах, дверях и оптике. Это особенно актуально для внедорожников и машин с широкой резиной, где проблема забрызгивания стоит острее всего.

Особенности эксплуатации в дождливую погоду

Влажная среда создаёт специфические условия для работы самодельной подсветки дисков, главным образом из-за риска короткого замыкания и коррозии контактов. Прямой контакт с водой требует особого внимания к гидроизоляции всех электрических соединений – клемм, проводов и контроллера, поскольку даже небольшая протечка может вывести систему из строя или повредить бортовую сеть автомобиля.

Эффективность светодиодов значительно снижается при попадании на них грязи или слоя воды, рассеивающего луч – подсветка теряет яркость и чёткость границ. Особенно критично это для нижних секторов дисков, куда активно летит грязь с дорожного полотна: регулярная очистка линз или рассеивателей становится обязательной процедурой после поездок под дождём.

Ключевые рекомендации для безопасной работы

Герметизация компонентов: Используйте термоусадку с клеевым слоем, силиконовый герметик или специализированные влагозащитные боксы для контроллера и всех соединений. Обязательно проверяйте целостность изоляции проводов после монтажа.
Защита от брызг: Монтируйте блок управления и проводку в подкрылках или полостях кузова, максимально удалённых от колёсных арок. Избегайте мест с прямым воздействием водяных струй.
Выбор материалов: Применяйте только влагостойкие светодиодные ленты (класс защиты IP67/IP68) и термостойкие провода в дополнительной оплётке. Дешёвые китайские аналоги быстро теряют свойства при контакте с водой.
Контроль состояния: После каждой поездки в сильный дождь или через глубокие лужи визуально проверяйте работоспособность всех сегментов подсветки и отсутствие конденсата внутри монтажных корпусов.

Важно: Никогда не включайте подсветку при погружении дисков в воду (например, при преодолении глубоких луж) – это гарантированно спровоцирует замыкание, несмотря на защиту. Дождитесь, когда колёса просохнут.

Зимнее использование: устойчивость к реагентам

Зимняя эксплуатация создаёт экстремальные условия для подсветки дисков из-за агрессивного воздействия дорожных реагентов, льда и перепадов температур. Некачественные материалы быстро теряют свойства: герметик трескается, светодиоды выходят из строя, а контакты корродируют.

Для обеспечения долговечности критически важно применять специализированные компоненты. Светодиодные ленты должны иметь класс защиты не ниже IP68 и силиконовую изоляцию, устойчивую к химикатам. Места пайки и соединений необходимо герметизировать термоусадкой с клеевым слоем и автомобильным силиконовым герметиком.

Ключевые меры защиты

Выбор материалов: Исключительно автомобильные морозостойкие герметики и клеи (-40°C и ниже)
Защита проводки: Двойная изоляция проводов в гофре, контакты – с золотым или оловянным покрытием
Физическая барьеры: Алюминиевые профили для светодиодных лент с поликарбонатными рассеивателями

Элемент	Рекомендация	Риск при нарушении
Источник питания	Герметичный блок в подкапотном пространстве с предохранителем	Короткое замыкание от влаги
Крепёж	Нержавеющие хомуты/стяжки	Обрыв проводки от вибрации
Обслуживание	Промывка дисков без химии после реагентов	Накопление коррозии

Обязательна предзимняя проверка целостности изоляции и контактов. При соблюдении технологий самодельная подсветка успешно противостоит реагентам, сохраняя функциональность и яркость в течение 2-3 сезонов.

Регулярная диагностика контактов раз в месяц

Постоянное воздействие вибраций, перепадов температур и влажности неизбежно ослабляет соединения проводки. Даже изначально качественный монтаж со временем теряет надежность из-за окисления контактных групп или постепенного расшатывания клемм.

Пропадание подсветки или ее нестабильная работа часто вызваны именно ухудшением контакта в цепи питания. Регулярный осмотр позволяет выявить проблему на ранней стадии, предотвратив полный отказ системы или потенциальное короткое замыкание из-за искрения.

Ключевые этапы диагностики

Проводите проверку последовательно, отключая питание перед любыми манипуляциями:

Визуальный осмотр: Ищите следы оплавления изоляции, потемнение пластика разъемов, зеленоватый налет окислов на металлических частях.
Проверка фиксации: Убедитесь, что все клеммы (особенно на кольцах подсветки, контроллере и кнопке включения) плотно затянуты и не имеют люфта.
Тестирование мультиметром: В режиме прозвонки или измерения сопротивления проверьте целостность цепи:
- Между выходом контроллера и контактами LED-кольца.
- Между массой (GND) кольца и кузовом автомобиля.
- На участке от блока питания/АКБ до контроллера.

Обнаруженные окисленные контакты зачистите мелкой наждачной бумагой или специальной жидкостью. Ослабленные соединения подтяните, а поврежденные провода или разъемы замените незамедлительно. Профилактика надежнее и дешевле ремонта вышедшей из строя подсветки.

Замена повреждённых сегментов ленты без демонтажа колеса

При выходе из строя отдельных сегментов светодиодной ленты демонтаж колеса необязателен – достаточно аккуратно приподнять резину в области повреждения монтировкой. Предварительно отключите питание контроллера и убедитесь, что автомобиль надёжно зафиксирован противооткатными упорами.

Используйте канцелярский нож для аккуратного удаления дефектного фрагмента, делая разрезы строго по линиям соединения сегментов. Очистите поверхность диска от остатков клея и обезжирьте её перед установкой нового отрезка ленты с аналогичными параметрами (цвет, плотность диодов, напряжение).

Пошаговый алгоритм замены

Отсоедините коннекторы смежных сегментов
Удалите повреждённый фрагмент с помощью пинцета
Нанесите термостойкий клей на тыльную сторону новой ленты
Соедините контакты через влагозащищённые разъёмы

Критические нюансы:

Длина заменяемого сегмента должна соответствовать оригиналу ±2 мм
Обязательная герметизация мест соединения силиконовым компаундом
Проверка полярности подключения тестером до фиксации ленты

Тип повреждения	Решение
Одиночный перегоревший диод	Замена всего сегмента (ремонт отдельного LED нецелесообразен)
Нарушение герметизации	Обработка силиконовым герметиком по всей длине сегмента

После установки включите подсветку для проверки работоспособности до окончательного приклеивания. Фиксация ленты завершается плотным прижатием резиновой покрышки к диску на 5-7 минут – это обеспечит оптимальное прилегание клеевого слоя.

Повышение энергоэффективности системы

Самодельная светодиодная подсветка радикально снижает потребление энергии по сравнению с заводскими галогенными или неоновыми решениями. Современные LED-ленты потребляют 4-8 Вт на метр, тогда как традиционные системы легко "съедают" 30-50 Вт за аналогичный эффект.

Минимальная нагрузка на бортовую сеть позволяет подключать подсветку напрямую к штатным цепям освещения без риска перегрузки. Точечная установка диодных модулей исключает необходимость в громоздких блоках питания, характерных для устаревших технологий.

Ключевые преимущества LED-решений

Точечное зонирование – освещаются только диски без паразитной засветки кузова
Автоматическое отключение через реле при заглушенном двигателе
Дополнительная экономия за счёт датчиков движения для внедорожников

Тип подсветки	Мощность (4 диска)	Срок службы
Самодельная LED	6-12 Вт	50 000 часов
Заводской неон	45-60 Вт	10 000 часов

Гибкость настройки яркости через PWM-контроллеры предотвращает перерасход энергии. Качественная герметизация соединений исключает коррозию и связанные с ней потери напряжения в цепи.

Расчёт оптимальной длины ленты для каждого диска
Применение светоотражающих экранов для усиления эффекта
Интеграция с CAN-шиной для синхронизации со штатным светом

Тюнинг-идеи: синхронизация с музыкой и стоп-сигналами

Для реализации музыкальной синхронизации потребуется контроллер с микрофоном или Bluetooth-модулем, анализирующий звуковые частоты. Светодиодные ленты на дисках подключаются к этому устройству, которое преобразует ритм и басы в пульсирующие световые эффекты. Важно использовать влагозащищенные компоненты и продумать размещение датчиков вне зоны прямого воздействия грязи и воды.

Синхронизация со стоп-сигналами достигается подключением контроллера подсветки к проводке задних фонарей через реле. При нажатии педали тормоза диски мгновенно вспыхивают красным или переключаются на импульсный режим, усиливая видимость торможения. Такой подход требует точной настройки задержки срабатывания (не более 0.1 секунды) для синхронности со штатными огнями.

Ключевые решения для реализации

Адаптивные режимы: переключение между "музыкальным" и "тормозным" сценариями через мобильное приложение
Безопасное подключение: использование изолированных клеммников и предохранителей при врезке в электропроводку авто
Цветовая дифференциация: белый/нейтральный свет при движении, красный – только при торможении

Компонент	Для музыки	Для стоп-сигналов
Контроллер	SoundActive или Arduino с FFT-библиотекой	Проходное реле 12V с гальванической развязкой
Датчики	Выносной микрофон с шумоподавлением	Параллельное подключение к проводу стоп-сигналов
Эффекты	Градиентные переливы, стробоскоп по битам	Мерцание 3-5 Гц, резкое зажигание

Важно: при синхронизации со стоп-сигналами запрещено использовать синий цвет и мигание в движении – это нарушает ПДД. Для музыкального режима активируйте подсветку только при парковке с заглушенным двигателем, чтобы не отвлекать других водителей.

Список источников

Для подготовки материала использовались открытые технические ресурсы, практические руководства и экспертные обсуждения, посвящённые автомобильному тюнингу и электротехническим работам.

Следующие источники содержат детальные инструкции, сравнительные анализы компонентов и рекомендации по безопасному монтажу светодиодных систем на транспортных средствах.

Автомобильные форумы (Drive2, Drom.ru) – разделы по тюнингу с реальными кейсами установки подсветки дисков
Видеоплатформы (YouTube) – каналы автолюбителей с пошаговыми монтажными инструкциями
Специализированные блоги по LED-технологиям – обзоры влагозащищённых лент, контроллеров и источников питания
Производители автоаксессуаров – технические спецификации комплектов подсветки
Электротехнические руководства – стандарты подключения к бортовой сети 12V
Патентные базы данных – решения для крепления элементов на колёса
