Замена бендикса стартера - пошаговый ремонт своими руками
Статья обновлена: 18.08.2025
Неисправный бендикс стартера – распространённая причина отказа двигателя запускаться. Характерные признаки: холостое прокручивание стартера без зацепления маховика, металлический скрежет или полная тишина при повороте ключа зажигания.
Замена изношенной обгонной муфты – задача, доступная автовладельцу с базовыми навыками ремонта. Правильный подход позволяет сэкономить на услугах автосервиса и восстановить работоспособность пусковой системы за несколько часов.
В статье подробно рассмотрены: диагностика неполадки, демонтаж стартера, последовательность разборки узла и установка нового бендикса с соблюдением критически важных нюансов сборки.
Необходимые инструменты и подготовительные работы
Перед началом работ убедитесь, что автомобиль стоит на ровной площадке с включенным ручным тормозом. Обязательно отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания.
Подготовьте рабочее пространство под автомобилем – используйте смотровую яму или эстакаду. При работе на домкратах дополнительно установите страховочные подставки под пороги. Уберите из зоны ремонта посторонние предметы.
Инструменты и материалы
Для демонтажа стартера и замены бендикса потребуются:
- Набор рожковых и накидных ключей (размеры зависят от модели авто, чаще 13-17 мм)
- Головки с воротком и удлинителями (особенно для труднодоступных болтов)
- Монтировка (для снятия стартера при плотной посадке)
- Молоток и дрейтель (деревянный или медный брусок для выбивания вала)
- Съемник стопорного кольца (типа "утиный нос")
- Новый бендикс (соответствующий модели стартера)
- Медная смазка (для обработки контактов и вала)
- Щетка по металлу и ветошь
Важно: Зафиксируйте положение стартера перед снятием – сделайте фото или отметки маркером на корпусе и креплениях. Очистите корпус стартера от грязи щеткой до демонтажа, чтобы предотвратить попадание абразива внутрь.
Демонтаж стартера из моторного отсека
Отсоедините отрицательную клемму аккумуляторной батареи, используя ключ на 10 мм. Убедитесь в отсутствии контакта клеммы с токопроводящими поверхностями.
Обеспечьте доступ к стартеру: снимите защитный кожух двигателя (при наличии), демонтируйте воздушный фильтр в сборе с корпусом или другие мешающие компоненты. Зафиксируйте провода и шланги стяжками.
Порядок демонтажа
- Найдите стартер в нижней части двигателя со стороны трансмиссии
- Отсоедините электрические разъёмы:
- Сожмите фиксатор управляющего провода (тонкий кабель)
- Ослабьте гайку силового кабеля (12-13 мм)
- Выкрутите крепёжные болты:
Тип крепления Количество Инструмент Сквозные болты 2-3 шт Головка 13-17 мм
Придерживайте стартер свободной рукой при откручивании последнего болта. Аккуратно выводите корпус вниз, поворачивая для обхода элементов подвески. Проверьте отсутствие упора в картер или кронштейны.
Разборка стартера: снятие задней крышки и фиксаторов
Положите стартер на чистую поверхность задней крышкой вверх. Найдите и открутите длинные стягивающие болты, проходящие через корпус стартера. Используйте соответствующие головки или накидные ключи, придерживая гайки с обратной стороны при необходимости. Удалите все винты крепления защитного кожуха тягового реле, если он присутствует.
Аккуратно снимите заднюю пластиковую или металлическую крышку, поддев её тонкой отверткой по периметру. Не прилагайте чрезмерных усилий, чтобы не сломать крепления или пластиковые элементы. Зафиксируйте положение крышки относительно корпуса маркером или сфотографируйте для упрощения сборки.
Работа с фиксирующими элементами
После снятия крышки откроется доступ к щеточному узлу и контактной группе. Выполните следующие действия:
- Снимите стопорные кольца: Найдите стопорные кольца или пружинные шайбы, фиксирующие щеткодержатель и вал ротора. Используйте узкогубцы или съемник стопорных колец.
- Извлеките щеточный узел: Аккуратно подденьте и вытащите щеткодержатель вместе с щетками. Поместите его в чистую емкость, чтобы избежать потери мелких деталей.
- Освободите контактные болты: Открутите гайки крепления силовых проводов ("плюсового" болта и обмоток статора) на контактной пластине внутри корпуса.
Важные замечания:
- Перед откручиванием контактных болтов обязательно запомните или сфотографируйте их расположение для правильного подключения при сборке.
- Следите за изоляционными втулками и прокладками – они могут выпасть при разборке.
- Не допускайте попадания грязи и металлической стружки внутрь корпуса стартера.

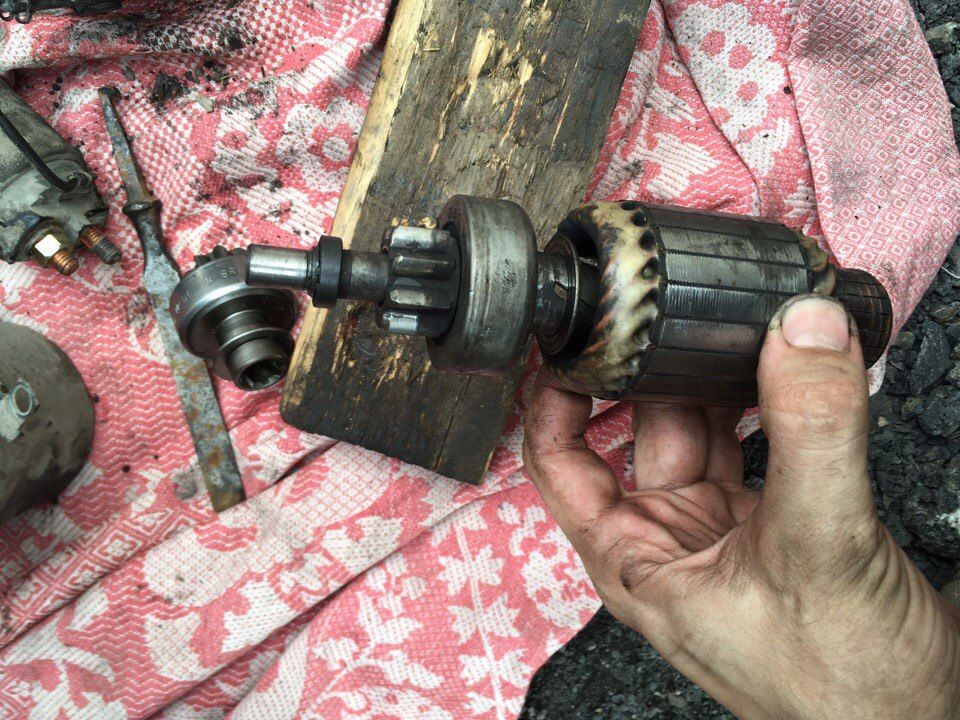

Извлечение приводного вала со старым бендиксом
Открутите болты крепления стартера к корпусу двигателя, предварительно отсоединив клеммы аккумулятора и силовой провод от втягивающего реле. Снимите стартер с автомобиля, очистите его корпус от загрязнений ветошью и поместите на чистую ровную поверхность.
Снимите пластиковый защитный кожух (при наличии) и открутите гайку крепления силового провода к втягивающему реле. Открутите винты, фиксирующие реле к корпусу стартера, после чего аккуратно отсоедините его, не повреждая контактные пятаки.
Демонтаж узла привода
- Снимите стопорное кольцо с хвостовика приводного вала, используя плоскую отвертку или съемник стопорных колец.
- Вытащите упорную шайбу, расположенную за стопорным кольцом, запомнив ее ориентацию.
- Потяните бендикс вдоль оси вала в сторону корпуса стартера, чтобы освободить его от зацепления с вилкой привода (рычагом включения).
- Извлеките приводной вал вместе с бендиксом и вилкой из корпуса стартера через отверстие редуктора или задней крышки.
Важно: При извлечении избегайте резких движений, чтобы не повредить обмотки статора или ротора. Если вал заклинило, аккуратно постучите резиновым молотком по торцу вала через мягкую проставку.
| Тип стартера | Особенности извлечения |
| Классический (без редуктора) | Вал извлекается напрямую после снятия задней крышки |
| Редукторный | Требуется предварительно снять планетарный редуктор |
Проверьте состояние вилки привода на отсутствие трещин и чрезмерного износа в точках контакта с бендиксом. Очистите посадочное место вала от старой смазки и металлической стружки перед установкой нового узла.
Установка нового бендикса на вал редуктора
Тщательно очистите посадочную зону вала редуктора от старой смазки и загрязнений металлической щеткой. Нанесите тонкий слой высокотемпературной смазки (например, медной) на шлицы вала – это предотвратит задиры и облегчит скольжение.
Аккуратно наденьте новый бендикс на шлицы вала, совместив его пазы с выступами. Не применяйте ударные воздействия – деталь должна перемещаться свободно. При необходимости слегка покачивайте бендикс из стороны в сторону для правильной посадки.
Ключевые этапы фиксации
- Установите новое стопорное кольцо в канавку вала сразу за бендиксом. Используйте специальные плоскогубцы для стопоров или тонкую отвертку.
- Проверьте надежность крепления: попытайтесь сдвинуть бендикс вдоль вала рукой – он должен оставаться неподвижным.
- Вручную проверните шестерню бендикса в обе стороны:
- В направлении вращения стартера (по часовой стрелке) шестерня обязана блокироваться с валом
- При обратном повороте (против часовой) должен ощущаться свободный ход с характерным треском
Убедитесь в плавности хода шестерни по валу при возвратно-поступательном движении (имитация работы втягивающего реле). При выявлении заеданий или люфтов – демонтируйте узел и устраните причину.
| Тип неисправности | Возможная причина |
| Шестерня не блокируется | Дефект роликов/пружин внутри муфты |
| Заклинивание при движении | Перекос при установке или повреждение шлицов |
| Избыточный осевой люфт | Неправильно зафиксировано стопорное кольцо |
После успешной проверки установите на место пылезащитный колпачок. Соберите стартер в обратной последовательности, соблюдая момент затяжки крепежных болтов (указан в мануале авто).
Сборка стартера и проверка хода бендикса
Соберите стартер в обратной последовательности разборки, соблюдая аккуратность при установке втягивающего реле и подключении силовых проводов. Убедитесь в правильной укладке всех проводов внутри корпуса и отсутствии перекосов деталей. Затяните крепёжные болты с усилием, рекомендованным производителем, избегая повреждения резьбы.
После сборки выполните ручную проверку свободного вращения бендикса: надёжно зафиксируйте корпус стартера и проверните шестерёнку пальцами. Движение должно быть плавным без заеданий и посторонних шумов. Затем подключите стартер напрямую к аккумулятору для тестирования работоспособности.
Проверка хода шестерни бендикса
Для контроля рабочего хода выполните следующие действия:
- Подключите плюсовой провод АКБ к клемме втягивающего реле
- Подайте минус на корпус стартера
- Измерьте линейкой расстояние между:
- Передним торцом шестерни
- Упорной шайбой муфты
Сравните результат с характеристиками вашей модели стартера (обычно 10-15 мм). При несоответствии:
| Проблема | Возможная причина |
|---|---|
| Малый ход (< 10 мм) | Износ вилки привода или деформация |
| Чрезмерный ход (> 17 мм) | Неправильная сборка или износ пружины |
Важно! При работающем стартере шестерня должна полностью входить в зацепление с венцом маховика и бесшумно возвращаться в исходное положение после отключения питания.
Монтаж стартера на двигатель и пробный запуск
Очистите посадочное место стартера на картере сцепления/коробке передач от грязи и остатков старой прокладки. Установите новую прокладку (если предусмотрена конструкцией), совместив отверстия крепления. Аккуратно подведите стартер к двигателю, одновременно направляя бендикс в зацепление с венцом маховика. Убедитесь, что корпус плотно прилегает к поверхности без перекосов.
Вручную наживите крепежные болты, избегая перетяга. Затяните их в рекомендованной производителем последовательности (обычно крест-накрест) с моментом, указанным в руководстве по ремонту. Подключите клеммы: сначала надежно закрепите силовой плюсовой провод на верхней шпильке стартера, затем присоедините управляющий провод (тонкий) к штекеру втягивающего реле. Проверьте отсутствие контакта клемм с массой и другими элементами подкапотного пространства.
Проверка работоспособности
- Включите нейтральную передачу (на МКПП) или режим "Паркинг" (на АКПП).
- Затяните ручной тормоз, подложите противооткатные упоры.
- Поверните ключ зажигания в положение "Пуск". Стартер должен уверенно вращать двигатель без посторонних шумов (металлический скрежет, свист, щелчки).
Если запуск прошел успешно, проверьте работу стартера в разных режимах:
- Холодный пуск: после 10-15 минут простоя.
- Горячий пуск: сразу после остановки прогретого двигателя.
При возникновении проблем (отсутствие вращения, медленный прокрут, треск) немедленно заглушите двигатель. Проверьте:
| Симптом | Возможная причина |
| Стартер "молчит" | Плохой контакт клемм, разряжен АКБ, неисправность втягивающего реле |
| Щелчки без вращения | Слабый заряд АКБ, коррозия "массы" |
| Скрежет при пуске | Неправильное зацепление бендикса с венцом, износ зубьев |
После успешного тестирования установите на место все снятые элементы защиты двигателя и подключенные разъемы. Повторно проверьте надежность фиксации проводов стартера при вибрации.
