Технические данные Mercedes-Benz W163
Статья обновлена: 18.08.2025

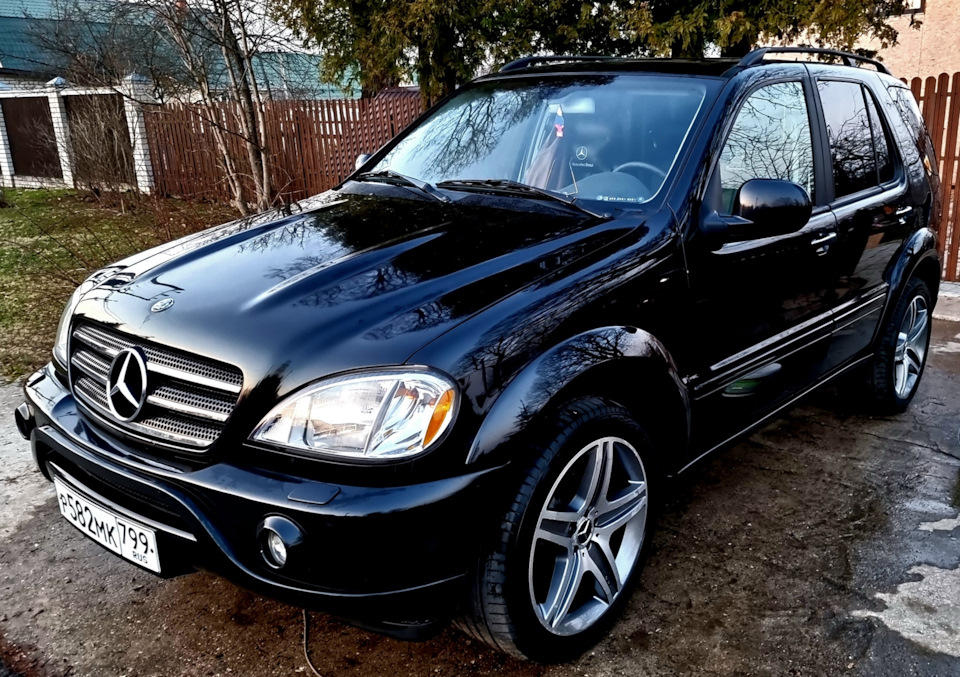

Mercedes-Benz M-класс первого поколения, известный под заводским индексом W163, стал знаковым кроссовером немецкого бренда.
Представленный в 1997 году, автомобиль сочетал рамную конструкцию, постоянный полный привод и характерный дизайн.
В линейке силовых агрегатов присутствовали рядные и V-образные бензиновые моторы, а также турбодизели OM611.
Модель предлагалась в трёх вариантах длины кузова и с двумя типами подвески для разных задач.
Колесная база и клиренс модели
Колесная база Mercedes-Benz W163 составляет 2820 мм. Данный параметр обеспечивает автомобилю высокую устойчивость на трассе и комфорт при движении по неровным поверхностям, распределяя нагрузку между осями оптимальным образом.
Дорожный просвет (клиренс) в стандартной комплектации достигает 201 мм, что характерно для полноценных внедорожников того периода. Такая высота позволяет уверенно преодолевать препятствия без риска повредить элементы подвески или днище.
Особенности конструкции
- Угол въезда/съезда: 30°/26° (для базовых модификаций)
- Система адаптивной подвески AIRMATIC (опционально на поздних версиях), регулирующая клиренс в диапазоне ±50 мм
- Усиленные рычаги подвески и независимая пружинная схема задней оси
| Параметр | Значение |
| Колесная база | 2820 мм |
| Минимальный клиренс | 201 мм (с полной нагрузкой - 185 мм) |
| Ширина колеи (перед/зад) | 1578 мм / 1574 мм |
Снаряженная и полная разрешенная масса
Снаряженная масса Mercedes W163 варьируется в зависимости от модификации и комплектации. Для базовых бензиновых версий ML 230/270 она составляет примерно 1970-2050 кг, тогда у дизельных ML 270 CDI и ML 400 CDI показатель достигает 2070-2150 кг из-за более тяжелого двигателя и усиленных компонентов. Модель ML 55 AMG с мощным V8 весит от 2130 кг.
Полная разрешенная масса (GVWR – Gross Vehicle Weight Rating) критична для расчета допустимой нагрузки. У большинства W163 этот параметр находится в диапазоне 2660-2850 кг. Разница между полной и снаряженной массой определяет грузоподъемность:
Расчет грузоподъемности
- Пассажиры: Учитывается средний вес человека (75 кг) × количество мест (5).
- Багаж: Полезная нагрузка включает топливо (∼90 л), запасное колесо, инструменты и перевозимые вещи.
| Модификация | Снаряженная масса (кг) | Полная масса (кг) | Грузоподъемность (кг) |
|---|---|---|---|
| ML 230 | 1970-2000 | 2660-2690 | 660-720 |
| ML 270 CDI | 2070-2120 | 2760-2810 | 690-740 |
| ML 55 AMG | 2130-2180 | 2780-2850 | 650-720 |
Важно: Превышение полной массы нарушает ПДД и приводит к:
- Ускоренному износу подвески, тормозов и трансмиссии.
- Ухудшению управляемости и увеличенному тормозному пути.
- Аннулированию страховки в случае ДТП.
Точные значения для конкретного автомобиля указаны на табличке VIN (обычно на стойке водительской двери или под капотом) – они являются приоритетными при планировании перевозок.
Объем и конфигурация багажного отделения
Багажное отделение Mercedes W163 демонстрирует практичность, характерную для внедорожников. При стандартном положении задних сидений (5-местная компоновка) объем составляет от 500 до 535 литров (данные варьируются в зависимости от года выпуска и модификации). Этого достаточно для размещения нескольких крупных чемоданов или детской коляски.
Конфигурация пространства обеспечивает гибкость использования. Пол багажника ровный, с прочными петлями для фиксации груза. Задние сиденья разделены в пропорции 60:40, каждую секцию можно независимо складывать. При полном сложении сидений (спинки опускаются почти вровень с полом) полезный объем увеличивается до от 1650 до 1830 литров, образуя практически плоскую грузовую платформу.
Ключевые особенности конструкции
- Запаска: Полноразмерное колесо размещено вертикально на задней двери, что сохраняет полезную площадь пола.
- Дверь: Открывается вбок (не вверх) на широкий угол, облегчая загрузку.
- Нижний отсек: Под съемной полкой расположен скрытый отсек для мелких вещей или инструмента.
- Система крепления: На боковых стенках интегрированы крюки и сетчатые карманы для организации мелкого багажа.
| Параметр | Значение |
|---|---|
| Объем (5 мест) | 500–535 л |
| Макс. объем (2 места) | 1650–1830 л |
| Ширина проема (мин/макс) | 1100/1450 мм |
| Высота проема | 750 мм |
Топливный бак: вместимость и материалы
Объём топливного бака в Mercedes-Benz W163 варьировался в зависимости от типа двигателя и года выпуска модели. Стандартная вместимость для большинства модификаций составляла 80 литров, обеспечивая запас хода, соответствующий внедорожному характеру автомобиля. Для версий с дизельными двигателями (например, ML 270 CDI или ML 400 CDI) встречался увеличенный бак на 88 литров, что компенсировало более высокий расход топлива у тяжёлых силовых агрегатов.
При производстве бака применялся высокопрочный пластик (полиэтилен высокой плотности – HDPE). Этот материал обеспечивал несколько ключевых преимуществ: устойчивость к коррозии, снижение общего веса конструкции по сравнению с металлическими аналогами и повышенную безопасность благодаря отсутствию искрообразования при ударах. Для защиты от механических повреждений и нагрева элементов выхлопной системы бак оснащался штатным металлическим экраном.
Особенности конструкции и обслуживания
- Система вентиляции включала клапан-ограничитель заполнения для предотвращения перелива.
- Датчик уровня топлива интегрировался непосредственно в модуль топливного насоса.
- Рекомендовалась периодическая проверка креплений бака и целостности экрана при ТО.
Силовые агрегаты: бензиновый ряд моделей
Mercedes-Benz W163 оснащался несколькими бензиновыми двигателями, разработанными для различных модификаций кроссовера. Все силовые агрегаты отличались многоточечным впрыском топлива и алюминиевыми блоками цилиндров. Модельный ряд охватывал как базовые 4-цилиндровые версии, так и мощные V8 для топовых комплектаций.
Конструкция моторов включала по три клапана на цилиндр и систему изменения фаз газораспределения. Для ML 55 AMG применялся уникальный двигатель с нагнетателем, обеспечивающий повышенную производительность. Трансмиссия всех бензиновых версий – только 5-ступенчатый автомат с электронным управлением.
Технические параметры двигателей
| Модель | Тип двигателя | Объем (см³) | Мощность (л.с./кВт) | Крутящий момент (Нм) |
|---|---|---|---|---|
| ML 230 | R4 | 2295 | 150 / 110 | 220 |
| ML 320 | V6 | 3199 | 218 / 160 | 310 |
| ML 430 | V8 | 4266 | 272 / 200 | 400 |
| ML 500 | V8 | 4966 | 292 / 215 | 440 |
| ML 55 AMG | V8 Kompressor | 5439 | 347 / 255 | 510 |
Ключевые особенности:
- Чугунные гильзы цилиндров во всех версиях
- Цепной привод ГРМ с ресурсом до 250 000 км
- Электронная дроссельная заслонка (ETC)
- Два верхних распредвала (DOHC)
Характерные недостатки: повышенный расход масла у V8 после 150 000 км, чувствительность к качеству топлива, частые неисправности датчиков Холла в системе зажигания. Для ML 55 AMG критично своевременное обслуживание нагнетателя и интеркулера.
Дизельные моторы: модельная линейка W163
Mercedes-Benz M-класса первого поколения (W163) комплектовался четырьмя типами дизельных силовых агрегатов. Все двигатели оснащались турбонаддувом и системой непосредственного впрыска топлива Common Rail (CDI), за исключением базовой версии ML 250 TD с механическим ТНВД.
Конструктивно моторы разделялись на рядные и V-образные конфигурации. Основу линейки составили пятицилиндровые агрегаты OM612 и OM647, тогда как флагманские версии получили шести- и восьмицилиндровые силовые установки повышенной мощности.
Технические параметры двигателей
| Модель | Код двигателя | Объем (см³) | Мощность (л.с./кВт) | Крутящий момент (Нм) | Годы применения |
|---|---|---|---|---|---|
| ML 250 TD | OM605 | 2497 | 143 / 105 | 280 | 1997-2001 |
| ML 270 CDI | OM612 | 2685 | 163 / 120 | 370 | 1999-2002 |
| ML 270 CDI (рестайлинг) | OM647 | 2685 | 170 / 125 | 400 | 2002-2005 |
| ML 320 CDI | OM613 | 3222 | 197 / 145 | 470 | 2000-2005 |
| ML 400 CDI | OM628 | 3996 | 250 / 184 | 560 | 1998-2001 |
Особенности конструкции включали:
- Чугунные блоки цилиндров во всех модификациях
- Алюминиевые головки блока с 4 клапанами на цилиндр
- Пьезоэлектрические форсунки в моторах OM647
- Интеркулеры для охлаждения наддувочного воздуха
Эксплуатационные характеристики:
- Ресурс двигателей превышал 400 000 км при своевременном обслуживании
- Типичные неисправности: засорение клапана EGR, износ топливных форсунок
- Рекомендованный интервал замены масла - каждые 15 000 км
Двигатель M112 (3.2L V6): параметры мощности
Бензиновый 6-цилиндровый двигатель M112 E32 объемом 3199 см³ оснащался системой распределенного впрыска и тремя клапанами на цилиндр. Конфигурация V6 с углом развала 90° обеспечивала компактные габариты и сбалансированную работу.
Силовой агрегат развивал максимальную мощность 218 лошадиных сил (160 кВт) при 5700 об/мин. Пиковый крутящий момент достигал 315 Н·м в диапазоне 3000–4600 об/мин, что гарантировало уверенную тягу на средних оборотах.
| Рабочий объем | 3199 см³ |
| Максимальная мощность | 218 л.с. (160 кВт) при 5700 об/мин |
| Максимальный крутящий момент | 315 Н·м при 3000–4600 об/мин |
| Степень сжатия | 10.0:1 |
| Система впуска | Электронный впрыск топлива (EFI) |
Двигатель M113 (5.0L V8): крутящий момент
Максимальный крутящий момент двигателя M113 объёмом 5.0 литра составляет 440 Н·м. Пиковое значение достигается в широком диапазоне оборотов – от 2700 до 4250 об/мин.
Такой равномерный и высокий крутящий момент обеспечивает уверенную тягу при разгоне и буксировке. Момент доступен с низких оборотов, что улучшает динамику в повседневной эксплуатации без необходимости постоянно раскручивать двигатель.
Особенности реализации момента
- Конструкция ГРМ: По три клапана на цилиндр (2 впускных, 1 выпускной) и две свечи зажигания оптимизируют наполнение цилиндров и сгорание.
- Система впуска: Регулируемый впускной коллектор с изменяемой геометрией адаптирует длину каналов под режим работы.
- Электронное управление: Блок Bosch ME 2.8 точно дозирует топливо и корректирует зажигание для максимальной эффективности.
OM612 (2.7L I5 CDI): показатели расхода топлива
Дизельный двигатель OM612 объемом 2.7 литра устанавливался на Mercedes M-Class W163 с 1999 года. Пятицилиндровый турбодизель с системой Common Rail (CDI) демонстрирует умеренный расход топлива благодаря эффективному впрыску и электронному управлению.
Фактические значения зависят от условий эксплуатации, стиля вождения и технического состояния автомобиля. Ниже приведены типовые показатели для исправного экземпляра.
Нормативные показатели расхода
| Режим движения | Расход топлива (л/100 км) |
|---|---|
| Городской цикл | 12–14 |
| Загородный цикл | 8–9 |
| Смешанный цикл | 10–11 |
Фактический расход может увеличиваться под влиянием следующих факторов:
- Агрессивный стиль вождения с резкими разгонами
- Использование полного привода 4MATIC на бездорожье
- Дополнительная нагрузка (багажник на крыше, прицеп)
- Низкое качество дизельного топлива или засорение топливной системы
OM628 (4.0L V8 CDI): технические особенности
Дизельный двигатель OM628 объёмом 4.0 литра представляет собой V-образную восьмицилиндровую силовую установку с системой Common Rail (CDI), разработанную для моделей Mercedes-Benz ML (W163) класса люкс. Агрегат отличается инновационной для своего времени топливной аппаратурой высокого давления и битурбонаддувом, обеспечивающим высокую производительность при минимальных задержках отклика. Конструкция включает алюминиевый блок цилиндров с чугунными гильзами, что снижает общую массу двигателя без ущерба для прочности.
Мотор оснащён пьезоэлектрическими форсунками третьего поколения, работающими под давлением до 1600 бар, что гарантирует точное дозирование топлива и оптимизированное распыление. Система смазки с сухим картером обеспечивает стабильную подачу масла при экстремальных углах наклона, что критично для внедорожного применения. Для снижения токсичности выхлопа реализована комплексная система EGR (рециркуляции отработавших газов) и двухступенчатый сажевый фильтр.
Ключевые технические параметры
| Рабочий объём | 3996 см³ |
| Диаметр цилиндра × ход поршня | 86.0 × 86.0 мм |
| Степень сжатия | 18.0:1 |
| Максимальная мощность | 250 л.с. (184 кВт) при 4000 об/мин |
| Максимальный крутящий момент | 560 Н·м при 1700–2600 об/мин |
| Турбонаддув | Два турбокомпрессора с изменяемой геометрией (VGT) |
Конструктивные особенности:
- Четыре клапана на цилиндр с гидрокомпенсаторами
- Двойной балансирный вал для подавления вибраций
- Интегрированный ТНВД Bosch CP3 с электронным управлением
- Индивидуальные катушки зажигания свечей накаливания
Эксплуатационные требования: Спецификация масла MB 229.5, интервал замены – 15 000 км. Критически важна своевременная замена топливных фильтров (каждые 20 000 км) и контроль герметичности интеркулера во избежание перегрева турбин. Характерные слабые места включают склонность к закоксовыванию впускного тракта из-за системы EGR и чувствительность к качеству дизтоплива.
Система впрыска Common Rail дизельных версий
Дизельные модификации Mercedes W163 оснащались системой Common Rail третьего поколения. Основу составлял топливный аккумулятор (рейл), создающий давление до 1600 бар для двигателей OM612 (2.7 CDI) и 1400 бар для OM611 (2.2 CDI). Электронный блок управления (EDC) регулировал параметры впрыска на основе данных датчиков коленвала, распредвала, давления наддува и температуры воздуха.
Форсунки с электромагнитным управлением обеспечивали до 5 впрысков за цикл: предварительный, основной и дожигающий. Топливный насос высокого давления (ТНВД) с радиальным плунжером поддерживал стабильное давление в рейле независимо от оборотов двигателя. Система соответствовала экологическим нормам Евро-3 и Евро-4.
Ключевые компоненты и параметры
| Компонент | Характеристики |
|---|---|
| ТНВД | Одно-/двухплунжерный, привод от распредвала, производительность до 700 л/час |
| Форсунки | Электромагнитные, время срабатывания 0.1 мс, ресурс до 150 000 км |
| Датчики | Давления в рейле (до 1800 бар), педали акселератора, температуры ОЖ |
Преимущества системы включали:
- Снижение расхода топлива на 15% по сравнению с ТНВД-системами
- Уменьшение шумности работы двигателя на 10 дБ
- Повышение крутящего момента на низких оборотах
- Минимальная задержка впрыска (0.1 мс)
Типичные неисправности проявлялись ошибками P0087 (низкое давление в рейле) и P0193 (датчик давления). Основные причины: износ ТНВД, закоксовывание форсунок, утечки в контуре низкого давления. Для диагностики требовалось подключение сканера Star Diagnosis с контролем давления в реальном времени.
Механические КПП: передаточные числа
Mercedes W163 оснащался 5-ступенчатой механической коробкой передач (код 716.6), доступной для бензиновых и дизельных модификаций. Конструкция обеспечивала прямое управление крутящим моментом и повышенную топливную эффективность по сравнению с автоматическими аналогами.
Передаточные числа подобраны для оптимизации разгона и экономичности. Первые три передачи имеют короткие соотношения для уверенного старта и обгона, четвертая и пятая – длинные, снижающие обороты двигателя при крейсерской скорости.
Типовые передаточные числа МКПП W163
| Передача | ML 230 (M111) | ML 270 CDI (OM612) |
|---|---|---|
| 1 | 4.17:1 | 4.17:1 |
| 2 | 2.34:1 | 2.34:1 |
| 3 | 1.52:1 | 1.52:1 |
| 4 | 1.14:1 | 1.14:1 |
| 5 | 0.86:1 | 0.86:1 |
| Задняя | 3.67:1 | 3.67:1 |
| Главная пара | 3.92:1 | 3.92:1 |
Автоматическая трансмиссия 5G-Tronic
Коробка передач 5G-Tronic (модель 722.6) – 5-ступенчатый автомат гидромеханического типа с электронным управлением. Устанавливалась на модели W163 с двигателями V6 и V8 с 1998 года. Особенность конструкции – планетарные ряды и гидротрансформатор с блокировкой на всех передачах, включая первую.
Электронный блок управления (TCM) адаптирует алгоритм переключений под стиль вождения, учитывая уклон дороги, нагрузку и температуру масла. Для моделей AMG (ML 55) применялась усиленная версия с модифицированными фрикционами и охлаждением.
Ключевые технические параметры
| Тип масла | Специфическое ATF (MB 236.10 или 236.12) |
| Объем системы | 7.5–8.5 литров (с учетом радиатора) |
| Передаточные числа | 1: 3.59 | 2: 2.19 | 3: 1.41 | 4: 1.00 | 5: 0.83 | R: 3.16 |
| Макс. крутящий момент | До 580 Н·м (версия для AMG) |
Эксплуатационные особенности:
- Функция «Kick-down» для экстренного ускорения с понижением на 2 передачи
- Режимы: W (Winter/Снег), S (Standard), M (Manual TipTronic)
- Адаптивный гидроблок с соленоидами, регулирующими давление в реальном времени
Типовые неисправности:
- Износ фрикционных дисков (проявляется пробуксовкой, толчками)
- Загрязнение гидроблока (ошибки переключения, «пинки»)
- Деградация масла при несвоевременной замене (рекомендуется каждые 60-80 тыс. км)
Раздаточная коробка с понижающим рядом
На моделях Mercedes W163, оснащенных системой полного привода 4MATIC второго поколения (Generation II), применялась раздаточная коробка с функцией понижающего ряда. Данный узел, обозначаемый как VG 150, обеспечивал автоматическое распределение крутящего момента между осями и позволял водителю принудительно активировать режим повышенного тягового усилия для сложных дорожных условий.
Конструктивно коробка интегрирована с 5-ступенчатой автоматической трансмиссией (5G-Tronic) и использует планетарный редуктор для реализации понижающей передачи. Основное назначение – изменение передаточного числа при сохранении полного привода, что критически важно для преодоления бездорожья, буксировки тяжелых прицепов или движения на крутых уклонах.
Ключевые технические особенности
- Тип привода: Постоянный полный (4MATIC) с электронно-управляемой муфтой Visco
- Передаточные числа:
- Повышенный ряд: 1:1
- Понижающий ряд: 1.86:1 (увеличение крутящего момента на 86%)
- Управление: Электропневматическое включение понижающей передачи через кнопку на центральном тоннеле
- Блокировка: Автоматическая блокировка межосевого дифференциала при активации понижающего ряда
Условия и ограничения использования
Для включения понижающего ряда необходимо выполнить следующие условия: остановка автомобиля, перевод селектора АКПП в положение "N", выжим педали тормоза. Система автоматически отключает понижающую передачу при достижении скорости 40 км/ч, переключаясь в стандартный режим. Эксплуатация в понижающем ряду на высоких скоростях технически невозможна из-за риска повреждения трансмиссии.
Сравнение режимов работы
| Параметр | Стандартный режим | Понижающий ряд |
|---|---|---|
| Распределение момента | 40:60 (перед:зад) | 50:50 с блокировкой |
| Макс. скорость | Без ограничений | До 40 км/ч |
| Рекомендуемое применение | Асфальт, мокрая дорога | Бездорожье, песок, крутые подъемы |
Привод 4MATIC: устройство и принцип работы
Система полного привода 4MATIC на Mercedes W163 представляет собой постоянный полный привод без возможности принудительного отключения. Основу конструкции составляет раздаточная коробка с межосевым дифференциалом, жестко связанная с автоматической трансмиссией. Крутящий момент двигателя постоянно распределяется между передней и задней осями в стандартном соотношении 50:50.
Дифференциал раздаточной коробки имеет планетарную конструкцию и блокировку по команде электроники. Для контроля пробуксовки колес система использует датчики ABS, отслеживающие разницу в скорости вращения всех четырех колес. Электронный блок управления (ЭБУ) анализирует эти данные вместе с показаниями датчиков угла поворота руля, продольного и поперечного ускорения.
Ключевые компоненты и алгоритм работы
При нормальных условиях движения дифференциал свободно перераспределяет момент между осями. При обнаружении пробуксовки одного из колес система последовательно задействует:
- Электронную имитацию блокировки межосевого дифференциала через подтормаживание буксующего колеса штатными тормозными механизмами.
- Автоматическую активацию фрикционной муфты в раздаточной коробке при недостаточности тормозного воздействия, физически перебрасывая момент на ось с лучшим сцеплением.
Особенности реализации на W163:
- Отсутствие понижающего ряда в раздаточной коробке
- Интеграция с системами ESP® и ASR для комплексного контроля тяги
- Приоритетная передача момента на задние колеса при старте (до 65%)
| Режим работы | Распределение момента | Активные системы |
| Равномерное движение | 50:50 | – |
| Пробуксовка передних колес | до 35:65 | ETS, муфта 4MATIC |
| Пробуксовка задних колес | до 65:35 | ETS, муфта 4MATIC |
Муфта блокировки дифференциала срабатывает за доли секунды и управляется электрогидравлическим приводом. Эффективность системы ограничена возможностями тормозов и термостойкостью муфты, поэтому длительное экстремальное бездорожье не является целевым назначением данной реализации 4MATIC.
Передняя подвеска: тип Double Wishbone
Конструкция передней подвески Mercedes W163 базируется на независимой схеме Double Wishbone (двухрычажная). Данный тип обеспечивает точное позиционирование колес и оптимальное сохранение углов установки при работе подвески. Верхний и нижний поперечные рычаги изготовлены из кованого алюминия, что снижает неподрессоренные массы и улучшает реакцию на неровности.
Эластокинематические характеристики подвески оптимизированы для сочетания комфорта и управляемости. Вертикальные нагрузки воспринимаются через амортизационные стойки с пружинами, а стабилизатор поперечной устойчивости минимизирует крены кузова. Шаровые шарниры и сайлентблоки рассчитаны на длительный ресурс, но требуют периодического контроля состояния.
Ключевые особенности и преимущества
- Точная кинематика: Раздельные верхний и нижний рычаги независимо задают траекторию движения колеса, снижая отклонение развала при ходах подвески.
- Снижение неподрессоренных масс: Алюминиевые рычаги уменьшают инерцию, повышая сцепление с дорогой и плавность хода.
- Адаптивность к нагрузкам: Геометрия рычагов и параметры амортизаторов рассчитаны на эксплуатацию с полной массой до 2.5 тонн.
- Ремонтопригодность: Возможность замены изношенных компонентов (сайлентблоков, шаровых опор) без снятия всей конструкции.
Конструкция задней многорычажной подвески Mercedes W163
Задняя подвеска Mercedes-Benz W163 поколения ML-Class выполнена по схеме многорычажной независимой конструкции с продольными и поперечными рычагами. Данная компоновка обеспечивает точное позиционирование колеса в пространстве и высокий уровень комфорта при движении по неровностям. Основными компонентами являются несущая подрамная балка, к которой крепятся все элементы подвески, и четыре продольных рычага разной длины, воспринимающих силы во время разгона и торможения.
Дополнительные поперечные рычаги (верхний и нижний) отвечают за контроль крена кузова и боковых нагрузок. Амортизация реализована через амортизационные стойки с винтовыми пружинами, установленными отдельно. Стабилизатор поперечной устойчивости, закрепленный на подрамнике через резиновые втулки, соединен со ступичными узлами посредством тяг для эффективного гашения кренов в поворотах.
Ключевые компоненты и особенности
- Система рычагов: Четыре продольных (два верхних, два нижних) и два поперечных рычага на колесо
- Крепление подрамника: Четыре точки фиксации к кузову через гидроопоры для снижения вибраций
- Ступичный узел:
- Алюминиевая поворотная кулак
- Подшипник ступицы закрытого типа
- Особенности геометрии:
- Виртуальная ось поворота колеса
- Прогрессивная характеристика сжатия пружин
| Компонент | Материал | Функция |
|---|---|---|
| Верхний продольный рычаг | Сталь | Фиксация колеса в продольной плоскости |
| Нижний поперечный рычаг | Кованый алюминий | Стабилизация при боковых нагрузках |
| Опоры сайлент-блоков | Резинометалл | Демпфирование ударов и шумов |
Технологические решения: Применение алюминиевых рычагов на части модификаций позволило снизить неподрессоренные массы. Система ELASTOKINEMATIC обеспечивает контролируемые упругие деформации сайлент-блоков для сохранения стабильности траектории. Регулируемые болтовые соединения в точках крепления рычагов к подрамнику дают возможность точной коррекции углов установки колес.
Пневмоподвеска Airmatic: функциональные возможности
Система Airmatic в Mercedes W163 заменяет традиционные пружины и амортизаторы на пневмоэлементы, заполняемые воздухом компрессором. Датчики контролируют клиренс кузова, нагрузку на оси и стиль вождения, отправляя данные в электронный блок управления (ЭБУ). Автоматическая корректировка давления в каждом пневмоэлементе обеспечивает адаптацию к дорожным условиям и стабилизацию крена кузова при маневрах.
Водитель получает выбор из двух базовых режимов: "Комфорт" для плавного хода с максимальным поглощением неровностей и "Спорт" с повышенным давлением в магистралях для улучшения устойчивости на скорости. Система самостоятельно регулирует клиренс при старте/торможении для компенсации "клевков" и поддерживает заданную высоту независимо от загрузки салона или багажника.
Ключевые функции
- Автономная регулировка высоты: Подъем на 25 мм при скорости ниже 80 км/ч для преодоления препятствий (активируется кнопкой).
- Скоростное снижение: Опускание кузова на 15 мм при 100+ км/ч для улучшения аэродинамики и устойчивости.
- Выравнивание при загрузке: Поддержка статической высоты кузова при буксировке или перевозке грузов.
- Аварийный режим: Фиксация давления в магистралях при обнаружении утечки с предупреждением на приборной панели.
| Режим | Высота (от нормы) | Скорость активации |
|---|---|---|
| Повышенный | +25 мм | < 80 км/ч |
| Нормальный | Базовая | 80-100 км/ч |
| Скоростной | -15 мм | > 100 км/ч |
Важно: Система требует периодической диагностики уплотнителей пневмобаллонов и состояния компрессора. При длительной стоянке с неисправностями возможна полная утечка воздуха с "проседанием" кузова.
Стабилизаторы поперечной устойчивости
На Mercedes W163 стабилизаторы поперечной устойчивости интегрированы в конструкцию подвески для минимизации кренов кузова при поворотах и резких манёврах. Передний стабилизатор закреплён на лонжеронах рамы через резинометаллические втулки, а задний – на кузовных элементах и балке заднего моста. Оба элемента работают синхронно с амортизаторами и пружинами, перераспределяя нагрузку между колёсами одной оси.
Конструктивно стабилизаторы выполнены из высокопрочной пружинной стали с переменным сечением для оптимизации упругих свойств. Диаметр прутка варьируется в зависимости от модификации и года выпуска автомобиля: усиленные версии внедорожников (например, ML 55 AMG) оснащались стабилизаторами большего сечения. Крепление к рычагам подвески осуществляется через шарнирные тяги (линки), подверженные износу из-за постоянных нагрузок.
Технические параметры
| Параметр | Передний стабилизатор | Задний стабилизатор |
|---|---|---|
| Диаметр (базовые модели) | 24–25 мм | 18–19 мм |
| Диаметр (ML 55 AMG) | 27–28 мм | 21–22 мм |
| Тип крепления | Резинометаллические втулки + шаровые опоры (линки) | |
Эксплуатационные особенности включают постепенную деградацию втулок, проявляющуюся стуками на неровностях, и износ линков с характерным скрипом. Для диагностики рекомендуется проверять люфты соединений каждые 30 тыс. км. Замена втулок и тяг не требует демонтажа стабилизатора, но при повреждении самого прутка необходима разборка подвески с обязательной последующей регулировкой развала-схождения.
Дисковые тормоза: параметры передних механизмов
Передняя тормозная система Mercedes W163 использует вентилируемые диски с плавающим суппортом двухпоршневой конструкции. Диаметр рабочих цилиндров составляет 57 мм, что обеспечивает равномерное распределение усилия на колодки. Механизм оснащен автоматической системой компенсации зазора для поддержания стабильной эффективности торможения.
Конструкция включает антикоррозийное покрытие направляющих пальцев суппорта и пылезащитные манжеты. Применены композитные тормозные колодки с датчиками износа, подключенными к бортовой системе диагностики. Толщина фрикционного слоя новых колодок стартует от 14 мм.
Технические характеристики
| Параметр | Значение |
| Диаметр диска | 330 мм (базовая комплектация) |
| Толщина диска (новая) | 30 мм ± 0.5 мм |
| Минимальная толщина диска | 28.4 мм |
| Тип суппорта | Двухпоршневой алюминиевый |
| Ширина тормозной колодки | 145 мм |
Ключевые особенности:
- Диски с радиальным вентиляционным каналом
- Антишумовые пластины на колодках
- Гидравлический контур с пропорциональным клапаном
- Совместимость с системой ABS/ESP
Тормозная система задних колес Mercedes W163
Задняя тормозная система W163 использует дисковые механизмы с плавающими суппортами. Основная тормозная магистраль подключена к гидравлическому контуру, управляемому общим ABS/ESP модулем. Тормозные диски выполнены вентилируемыми на всех модификациях, что обеспечивает стабильное тепловыделение при нагрузках.
Стояночный тормоз реализован через отдельный барабанный механизм, интегрированный внутрь ступицы заднего диска. Привод осуществляется тросовым способом от рычага в салоне, независимо от основной гидравлической системы. Система оснащена автоматическим регулятором зазора колодок.
Ключевые компоненты и параметры
| Элемент | Характеристики |
| Диаметр тормозного диска | 294 мм (ML 270 CDI), 300 мм (ML 500) |
| Толщина диска (новая) | 20 мм (допуск износа до 18 мм) |
| Суппорт | Однопоршневой плавающего типа |
| Материал колодок | Металлокерамические композиты |
Особенности обслуживания включают обязательную замену направляющих суппорта при каждой смене колодок из-за склонности к закисанию. Система требует периодической прокачки с использованием диагностического сканера для активации режима ABS. Типовые неисправности:
- Заклинивание поршня суппорта
- Износ направляющих пальцев
- Коррозия барабанного механизма ручника
Антиблокировочная система ABS поколения 5.7
Система ABS 5.7, разработанная Bosch, представляет собой эволюционное развитие антиблокировочных технологий для Mercedes W163. Она базируется на четырехканальной архитектуре, обеспечивающей независимый контроль тормозного усилия на каждом колесе. Электронный блок управления (ЭБУ) непрерывно анализирует данные от датчиков скорости вращения колес, предотвращая их полную блокировку при экстренном торможении.
Гидравлический модулятор системы объединяет функции насоса высокого давления, электромагнитных клапанов и демпфирующих камер. Ключевое отличие от предшественников – усовершенствованный алгоритм работы с пороговыми значениями проскальзывания, что улучшает реакцию на резкие изменения дорожного покрытия. Система интегрирована с электронной системой стабилизации (ESP), используя общую гидравлическую платформу и сенсорную сеть.
Технические характеристики и компоненты
- Тип датчиков: Активные индукционные датчики скорости с индивидуальной диагностикой неисправностей
- Рабочее давление: До 180 бар в режиме экстренного торможения
- Цикл срабатывания: До 15 раз/сек на низком коэффициенте сцепления (лед, снег)
- Интеграция: Совместная работа с системами ESP, ASR и EBD
Особенности функционирования: При активации ABS водитель ощущает пульсацию педали тормоза – это результат работы соленоидных клапанов, попеременно сбрасывающих давление в контуре. ЭБУ адаптирует пороги блокировки под скорость автомобиля и угол поворота руля, сохраняя курсовую устойчивость. Система автоматически проводит самотестирование при запуске двигателя и во время движения.
| Параметр | Характеристика |
|---|---|
| Минимальная рабочая скорость | 5 км/ч |
| Диапазон рабочих температур | -40°C до +120°C |
| Защита от коррозии | Герметизированные разъемы, алюминиевый корпус ЭБУ |
Противобуксовочная система ASR
Система ASR (Antriebs-Schlupf-Regelung) на Mercedes W163 предотвращает пробуксовку ведущих колес при разгоне или на скользком покрытии. Она интегрирована с электронным блоком управления двигателем и тормозной системой, используя данные от датчиков ABS для отслеживания скорости вращения колес.
При обнаружении разницы в скоростях вращения (признак пробуксовки), ASR автоматически снижает крутящий момент двигателя через управление дроссельной заслонкой и топливоподачей. Если этого недостаточно, система подтормаживает буксующее колесо, перераспределяя тягу на колесо с лучшим сцеплением.
Ключевые функции и особенности
- Алгоритм работы:
- Корректировка мощности двигателя при старте на льду или мокром асфальте
- Селективное подтормаживание колес при движении в повороте
- Индикация:
- Мигающая лампа ASR на панели приборов при активном вмешательстве системы
- Постоянное свечение лампы при ручном отключении или неисправности
- Управление:
- Кнопка отключения ASR на центральной консоли (деактивирует только управление тягой, функция подтормаживания сохраняется)
- Автоматическая реактивация при превышении скорости 40 км/ч или после перезапуска двигателя
Техническая интеграция
| Компонент | Принцип взаимодействия |
| Датчики ABS | Передают данные о скорости вращения каждого колеса |
| ЭБУ двигателя | Корректирует момент путем изменения угла открытия дросселя |
| Гидравлический блок | Создает давление в тормозной магистрали буксующего колеса |
Система особенно эффективна при неравномерном сцеплении (например, одно колесо на льду, другое на асфальте). В моделях с системой 4MATIC ASR синхронизируется с межосевым дифференциалом, оптимизируя распределение крутящего момента по осям.
Электронная стабилизация ESP в комплектации
Система ESP (Electronic Stability Program) в Mercedes W163 представляет собой интегрированный комплекс активной безопасности, предотвращающий потерю управляемости при экстренных манёврах или на скользком покрытии. Она непрерывно анализирует данные о направлении движения, положении руля и фактической траектории автомобиля, автоматически корректируя поведение машины при обнаружении отклонений от заданного курса.
Работа ESP основана на взаимодействии с антиблокировочной системой тормозов (ABS) и антипробуксовочной системой (ASR). При риске заноса или сноса система избирательно подтормаживает отдельные колёса и регулирует крутящий момент двигателя, компенсируя избыточную или недостаточную поворачиваемость. В базовой комплектации W163 ESP доступна с 1999 года, а для ранних моделей (1997-1999) часто предлагалась как опция.
Принципы функционирования и компоненты
- Датчики: угла поворота руля, скорости вращения колёс (4 шт.), поперечного ускорения, рыскания (гироскоп).
- Гидравлический блок: создаёт индивидуальное давление в тормозных контурах.
- ЭБУ: обрабатывает 25 раз/сек данные датчиков, сравнивая траекторию с эталонной моделью.
- Интеграция с силовым агрегатом: через CAN-шину снижает крутящий момент при необходимости.
| Режим работы | Действие системы |
| Риск сноса передней оси | Подтормаживание заднего колеса на внутренней дуге поворота |
| Риск заноса задней оси | Подтормаживание переднего колеса на внешней дуге поворота |
| Пробуксовка колёс | Снижение крутящего момента двигателя + имитация блокировки дифференциала |
Важной особенностью ESP в W163 является возможность ручного отключения (кнопкой на панели), что актуально при движении по глубокому снегу или грязи, где электроника может ограничивать тягу. Однако система автоматически реактивируется при превышении скорости 50 км/ч или при резком торможении.
Усилитель руля с переменным усилием
Система гидроусилителя руля Mercedes W163 оснащена функцией переменного усилия (также известной как параметрическое управление). Это достигается за счёт электронно-регулируемого клапана в рулевой рейке, управляемого блоком управления двигателем (ECU) на основе данных о скорости движения.
Принцип работы заключается в автоматической корреляции усилия на руле: на малых скоростях (парковка, манёвры) усилие минимизируется для комфорта, а с ростом скорости – пропорционально увеличивается для улучшения обратной связи и стабильности курса. Это исключает необходимость ручного переключения режимов.
Ключевые особенности реализации
- Датчик скорости – основной источник данных для регулировки
- Электромагнитный клапан в ГУРе – изменяет давление жидкости в системе
- Алгоритм прогрессивной характеристики – плавное усиление от 20 км/ч до максимальной скорости
- Аварийный режим – сохранение базовой работы усилителя при отказах датчиков
| Скоростной диапазон | Характеристика усилия |
| 0-20 км/ч | Максимальное облегчение (лёгкость вращения) |
| 20-80 км/ч | Прогрессивное увеличение сопротивления |
| >80 км/ч | Стабилизированное "тяжёлое" усилие для точности |
Технические ограничения системы связаны с зависимостью от исправности датчика скорости и электроклапана. Утечки гидравлической жидкости или сбои ECU могут привести к полной деактивации функции, о чём сигнализирует жёлтая иконка руля на приборной панели.
Реечный рулевой механизм: передаточное отношение
На Mercedes W163 применяется реечный рулевой механизм с фиксированным передаточным отношением. Это значение определяет, насколько сильно поворачиваются передние колеса относительно угла поворота рулевого колеса. Для базовых версий W163 характерно передаточное число 17.5:1, обеспечивающее баланс между усилием на руле и точностью реагирования.
В модификациях с усиленными внедорожными характеристиками (например, G-класса на платформе W163) встречается передаточное отношение 19.5:1. Такое увеличение снижает физическое усилие водителя при маневрах на малой скорости, особенно в условиях бездорожья, но незначительно уменьшает остроту реакции на высоких скоростях.
Ключевые особенности
Конструкция механизма включает:
- Цельную рейку без адаптивных изменений геометрии
- Фиксированные параметры зацепления шестерни с зубчатой рейкой
- Зависимость характеристик руления исключительно от физических размеров шестерни и зубьев рейки
Сравнение характеристик:
| Модификация | Передаточное отношение | Полных оборотов руля (от упора до упора) |
| Стандартная | 17.5:1 | ~3.2 |
| Off-road (G-класс) | 19.5:1 | ~3.6 |
Эксплуатационные последствия выбранного передаточного отношения:
- Прямолинейная стабильность на трассе сохраняется во всех версиях
- Увеличенное передаточное число требует более активной работы рулем при скоростном маневрировании
- Отсутствие переменного отношения ограничивает динамику отклика в сравнении с современными системами
Шины и разрешенные типоразмеры дисков
Для Mercedes M-Class W163 (1997-2005) заводом предусмотрены строгие параметры колесных дисков и шин, обеспечивающие безопасность, управляемость и соответствие техническим требованиям. Допустимые размерности зависят от года выпуска, модификации двигателя и установленного заводского оборудования.
Основные требования включают посадочный диаметр, ширину обода, вылет (ET), диаметр центровочного отверстия (DIA 66.6 мм) и тип крепления (5x112). Использование несертифицированных типоразмеров может привести к повреждению подвески, нарушению работы ABS/ESP и аннулированию гарантии.
Стандартные типоразмеры шин
Рекомендованные размеры покрышек в зависимости от диаметра диска:
- R16: 235/70 R16 (базовая комплектация)
- R17: 255/65 R17 (ML 350, ML 500)
- R18: 265/60 R18 (ML 55 AMG, пакет Off-Road Pro)
Допустимые параметры дисков
| Диаметр | Ширина (дюймы) | Вылет ET (мм) | Сверловка |
|---|---|---|---|
| 16" | 7.0J-8.0J | 46-54 | 5x112 |
| 17" | 7.5J-8.5J | 42-58 | 5x112 |
| 18" | 8.0J-9.0J | 35-50 | 5x112 |
Критические ограничения:
- Максимальный диаметр колеса в сборе – не более 773 мм
- Минимальная нагрузка на шину – 100 (800 кг/шина)
- Обязательное применение стальных гаек-секреток (M14x1.5)
Разгон до 100 км/ч по модификациям
Линейка двигателей W163 демонстрирует значительный разброс в динамике. Бензиновые версии обеспечивают резвый старт, тогда как дизельные фокусируются на тяговитости.
Показатели зависят от года выпуска, типа КП (автомат/механика) и степени форсировки мотора. Данные приведены для стандартных заводских комплектаций.
| Модификация | Двигатель | Разгон 0-100 км/ч |
|---|---|---|
| ML 230 (1997-2001) | 2.3 л (150 л.с.) | 13.2-13.8 сек |
| ML 270 CDI (1999-2005) | 2.7 л дизель (163 л.с.) | 12.3-12.9 сек |
| ML 320 (1997-2005) | 3.2 л (218-224 л.с.) | 10.0-10.6 сек |
| ML 350 (2002-2005) | 3.7 л (245 л.с.) | 9.3-9.7 сек |
| ML 430 (1999-2001) | 4.3 л (272 л.с.) | 8.5-8.9 сек |
| ML 500 (2002-2005) | 5.0 л (292-306 л.с.) | 7.4-7.8 сек |
| ML 55 AMG (1999-2001) | 5.4 л (347 л.с.) | 6.8 сек |
Максимальная скорость: заводские ограничители
На моделях Mercedes-Benz W163 электронный ограничитель максимальной скорости является штатным элементом системы управления двигателем. Он предотвращает превышение конструктивно допустимых скоростных режимов, обеспечивая безопасность и сохранность силового агрегата, трансмиссии и ходовой части.
Ограничение активируется через блок управления двигателем (ECU) при достижении заданного порога. Конкретное значение лимита зависит от модификации автомобиля, типа двигателя и установленной резины, соответствующей индексу скорости.
| Модель | Ограничение скорости |
|---|---|
| ML 230 (2.3L) | 180 км/ч |
| ML 270 CDI | 190 км/ч |
| ML 320 (3.2L) | 200 км/ч |
| ML 350 (3.7L) | 210 км/ч |
| ML 400 CDI | 210 км/ч |
| ML 430 (4.3L) | 215 км/ч |
| ML 500 (5.0L) | 225 км/ч |
| ML 55 AMG | 235 км/ч |
Для версий с шинами класса "H" (до 210 км/ч) ограничитель устанавливается ниже, чем для комплектаций с покрышками "V"-класса (до 240 км/ч). В европейских модификациях часто присутствует дополнительное программное ограничение на 250 км/ч, даже если технический потенциал автомобиля позволяет развить бо́льшую скорость.
Снятие или корректировка заводского ограничителя требует перепрошивки ECU, что:
- Аннулирует гарантию на силовой агрегат
- Повышает риски перегрева и ускоренного износа компонентов
- Может привести к рассогласованию работы систем стабилизации
Расход топлива в городском цикле
Показатели потребления топлива в условиях городской эксплуатации для Mercedes W163 значительно варьируются в зависимости от установленного двигателя и типа трансмиссии. Бензиновые версии демонстрируют более высокий расход из-за массы автомобиля и постоянных режимов старт-стоп.
Дизельные модификации отличаются лучшей топливной экономичностью в аналогичных условиях благодаря особенностям работы силового агрегата. На расход также влияют техническое состояние авто, стиль вождения и климатические факторы.
Ориентировочные показатели для основных модификаций
| Модель | Двигатель | Коробка передач | Расход (л/100 км) |
|---|---|---|---|
| ML 230 | 2.3 л (150 л.с.) | Автомат/Механика | 15.5-17.8 |
| ML 320 | 3.2 л (218 л.с.) | Автомат | 16.8-19.2 |
| ML 430 | 4.3 л (272 л.с.) | Автомат | 18.3-21.5 |
| ML 270 CDI | 2.7 л (163 л.с.) | Автомат | 11.2-13.6 |
| ML 400 CDI | 4.0 л (250 л.с.) | Автомат | 12.7-15.1 |
Факторы, существенно увеличивающие расход в городе:
- Активная работа климатической установки
- Перевозка тяжелых грузов или буксировка прицепа
- Износ форсунок, кислородных датчиков или воздушного фильтра
- Низкое давление в шинах
Потребление горючего на трассе
Расход топлива на трассе у Mercedes W163 существенно зависит от типа двигателя, привода и условий эксплуатации. Наиболее экономичными являются дизельные версии, тогда как бензиновые моторы демонстрируют повышенный аппетит, особенно в комплектации с постоянным полным приводом 4MATIC.
Аэродинамика кузова внедорожника создает высокое лобовое сопротивление на скоростях свыше 100 км/ч, что негативно сказывается на экономичности. Рекомендуемое давление в шинах и своевременное обслуживание топливной системы критически важны для достижения заявленных производителем показателей.
Фактические показатели по модификациям
| Двигатель | Трансмиссия | Расход (л/100км) |
| ML 270 CDI (2.7L 5ц.) | 5АКПП | 7.8-8.5 |
| ML 400 CDI (4.0L V8) | 5АКПП | 9.2-10.1 |
| ML 320 (3.2L V6) | 5АКПП 4MATIC | 10.5-11.8 |
| ML 500 (5.0L V8) | 5АКПП 4MATIC | 12.6-14.3 |
| ML 55 AMG (5.4L V8) | 5АКПП 4MATIC | 13.9-15.7 |
Ключевые факторы экономии:
- Поддержание скорости 90-100 км/ч вместо 120-130 км/ч снижает расход на 15-20%
- Использование круиз-контроля на равнинных участках
- Минимизация перевозки лишнего груза на крыше
Типичные проблемы, повышающие расход:
- Загрязненные топливные форсунки
- Низкое давление в шинах (менее 2.2 бар)
- Износ датчиков кислорода
- Неисправности каталитического нейтрализатора
Экологический стандарт двигателей
Двигатели Mercedes W163 проектировались с учётом актуальных экологических требований конца 1990-х – начала 2000-х годов. Основные силовые агрегаты линейки изначально соответствовали нормам Euro 2 (введён в ЕС с 1996 года), а поздние модификации адаптировались под более строгий стандарт Euro 3 (2000-2005 гг.).
Технологические решения включали электронно-управляемый впрыск топлива, рециркуляцию выхлопных газов (EGR) и каталитические нейтрализаторы. Дизельные версии с системой Common Rail (CDI) дополнительно оснащались сажевыми фильтрами на отдельных рынках. Соответствие нормам подтверждалось сертификацией для европейских, североамериканских (LEV) и азиатских рынков.
Соответствие стандартам по моделям
| Двигатель | Тип | Экостандарт |
|---|---|---|
| M112 E32 (3.2L) | Бензин V6 | Euro 2 / Euro 3* |
| M113 E43 (4.3L) | Бензин V8 | Euro 2 |
| OM612 DE27 (2.7L CDI) | Дизель I5 | Euro 3 |
| OM647 DE32 (3.2L CDI) | Дизель I5 | Euro 3 / Euro 4** |
Модели после рестайлинга 2001 года
** Экспортные версии 2004-2005 гг.
Ключевые экологические технологии:
- Многоточечный впрыск с адаптивным управлением
- Двухступенчатые катализаторы с лямбда-зондами
- Для дизелей: Турбина с изменяемой геометрией (VGT)
- Система рециркуляции ОГ с охлаждением (Cooled EGR)
Система охлаждения: устройство радиаторов
Система охлаждения Mercedes W163 (M-класс первого поколения) включает несколько радиаторов, интегрированных в единый модуль в передней части автомобиля. Основной радиатор двигателя изготавливается из алюминиевых сплавов с пластиковыми бачками и предназначен для отвода тепла от силового агрегата. Пластинчато-трубчатая конструкция с сердцевиной из гофрированных лент обеспечивает максимальную площадь теплообмена при компактных габаритах.
Перед основным радиатором расположен конденсатор климатической системы, выполненный по аналогичной технологии. Через него проходит хладагент кондиционера, что требует дополнительного обдува. Между двигателем и основным радиатором установлен радиатор системы рециркуляции ОГ (EGR), уменьшающий температуру выхлопных газов перед подачей во впускной коллектор. В нижней части модуля часто интегрирован отдельный масляный радиатор АКПП.
Ключевые особенности и компоненты
- Комбинированный блок: Все радиаторы объединены в единый узел, закреплённый на усиленной раме с демпфирующими втулками.
- Электрические вентиляторы: Два или три вентилятора с регулируемой скоростью вращения, управляемые блоком N10/1 через реле. Активируются по сигналам датчиков температуры охлаждающей жидкости и давления кондиционера.
- Гидромуфта вентилятора (на дизельных версиях): OM612/OM647 оснащались дополнительной муфтой с силиконовым заполнителем, срабатывающей при нагреве.
- Защита от перегрева: Датчики температуры в патрубках и на блоке цилиндров передают данные на блок управления ME-SFI, который регулирует работу вентиляторов и термостата.
| Тип радиатора | Рабочая среда | Расположение в модуле |
|---|---|---|
| Двигателя | Охлаждающая жидкость (тосол/антифриз) | Центральная часть, задний ряд |
| Кондиционера (конденсатор) | Хладагент R134a | Передний ряд |
| Масляный (АКПП) | Трансмиссионное масло | Нижний сектор |
| EGR | Охлаждаемая часть выхлопных газов | За двигателем |
Топливные фильтры дизельных исполнений
На дизельных версиях Mercedes W163 (OM611, OM612, OM647) топливный фильтр выполняет критически важную функцию очистки солярки от воды, механических примесей и парафиновых отложений. Располагается в моторном отсеке, чаще на левой стороне за аккумуляторной батареей, и имеет пластиковый или металлический корпус с термоэкраном.
Своевременная замена каждые 20-30 тыс. км обязательна для защиты ТНВД и форсунок от износа. Конструктивно фильтр включает сепаратор воды с дренажным клапаном для ручного слива конденсата и датчик воды в топливе, выводящий предупреждение на панель приборов при превышении уровня влаги.
Ключевые особенности и параметры
Типовые артикулы оригинальных фильтров:
- Для OM611 (ML 270 CDI): A6111800109
- Для OM612/OM647 (ML 400 CDI): A6121800109
Основные технические характеристики:
| Степень фильтрации | 5-7 микрон (номинальная) |
| Рабочее давление | до 8 бар |
| Ресурс | 20 000 - 30 000 км |
| Температурный диапазон | -30°C до +100°C |
Процедура замены включает:
- Слив воды через нижний дренажный клапан
- Заполнение нового фильтра топливом для предотвращения воздушных пробок
- Прокачку системы ручным насосом (при наличии)
- Активацию функции прокачки через диагностический разъем (для удаления остатков воздуха из ТНВД)
Аккумуляторная батарея: емкость и расположение
Стандартная емкость аккумуляторной батареи для Mercedes W163 варьируется от 70 до 100 А·ч в зависимости от комплектации и двигателя. Для бензиновых модификаций (например, ML 320) типично значение 70–80 А·ч, тогда для дизельных версий (ML 270 CDI, ML 400 CDI) и топовых бензиновых (ML 500) чаще применяются батареи на 90–100 А·ч.
Расположение АКБ в W163 отличается от традиционной схемы: батарея размещена под пассажирским сиденьем в салоне. Доступ осуществляется через лючок в полу после подъема сиденья и снятия защитной крышки. Такое решение защищает аккумулятор от внешних воздействий, но требует демонтажа сиденья для замены или обслуживания.
Ключевые особенности
- Тип АКБ: Свинцово-кислотные, необслуживаемые (AGM или EFB для версий с системой Start-Stop).
- Пусковой ток: 640–850 А (зависит от емкости и климатического исполнения).
- Рекомендации: При замене обязательна адаптация БК через диагностический сканер для корректной работы системы зарядки.
| Двигатель | Типовая емкость (А·ч) | Расположение |
|---|---|---|
| ML 230, ML 320 (бензин) | 70–80 | Под пассажирским сиденьем |
| ML 270 CDI, ML 400 CDI | 90–100 | Под пассажирским сиденьем |
| ML 500 (бензин) | 95–100 | Под пассажирским сиденьем |
Генератор: мощность и контроль напряжения
Генератор в Mercedes W163 (ML-класс) отвечает за преобразование механической энергии двигателя в электрическую для питания бортовых систем и зарядки аккумулятора. Его номинальная мощность варьируется в зависимости от комплектации и года выпуска модели, составляя обычно 120–150 А при напряжении 14 В. Этого достаточно для обеспечения стабильной работы электрооборудования даже при полной нагрузке (фары, климат-контроль, аудиосистема).
Контроль напряжения осуществляется интеллектуальным регулятором, интегрированным непосредственно в генератор. Этот модуль непрерывно отслеживает параметры сети и корректирует ток возбуждения обмотки ротора, поддерживая выходное напряжение в диапазоне 13.8–14.4 В независимо от нагрузки или оборотов двигателя. Регулятор также взаимодействует с блоком управления двигателем (ECU) через шину LIN, передая данные о состоянии системы зарядки.
Ключевые аспекты работы
- Мощность: Генераторы 120А устанавливались на базовые модификации, 140–150А – на версии с дизельными двигателями или дополнительным электрооборудованием (подогрев сидений, мощная акустика).
- Контроль напряжения: Регулятор компенсирует падение напряжения при резком увеличении нагрузки (например, включении обогрева стекол), предотвращая разряд АКБ.
- Диагностика неисправностей: Признаки отказа включают:
- Мигание или постоянное горение индикатора зарядки на приборной панели.
- Пониженное напряжение в бортовой сети (менее 13В при работающем двигателе).
- Свист или скрежет из области генератора.
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальное напряжение | 14 В | Стандарт для бортсети |
| Типовая сила тока | 120–150 А | Зависит от двигателя и опций |
| Рабочий диапазон напряжения | 13.8–14.4 В | При 2000+ об/мин и нагрузке |
Критически важным элементом является приводной ремень: его проскальзывание или обрыв приводят к прекращению зарядки. Регулярная проверка натяжения и состояния ремня обязательна для предотвращения сбоев. При замене генератора требуется программная адаптация регулятора через диагностическое оборудование для синхронизации с ECU.
Система пассивной безопасности: количество подушек
Mercedes-Benz W163 в базовой комплектации оснащался четырьмя подушками безопасности. Стандартный набор включал фронтальные подушки для водителя и переднего пассажира, а также боковые подушки, встроенные в спинки передних сидений.
В зависимости от года выпуска и комплектации, модель могла дополнительно оборудоваться двумя боковыми шторками безопасности. Эти шторки, размещённые вдоль боковин крыши, обеспечивали защиту головы пассажиров обоих рядов сидений при боковых ударах.
Конфигурации подушек безопасности
- Стандартная система (4 подушки):
- Фронтальная подушка водителя
- Фронтальная подушка переднего пассажира
- Боковая подушка водительского сиденья
- Боковая подушка пассажирского сиденья
- Расширенная система (6 подушек):
- Все 4 стандартные подушки
- Левая боковая шторка (защита обоих рядов)
- Правая боковая шторка (защита обоих рядов)
Задние пассажирские подушки безопасности в любой комплектации W163 отсутствовали. Система дополнялась ремнями безопасности с преднатяжителями и датчиками определения присутствия пассажира на переднем сиденье.
Каркас безопасности кузова: особенности
Конструкция кузова Mercedes M-Klasse W163 базируется на концепции интегрированного каркаса безопасности. Основная цель – создать защитную "клетку" вокруг пассажирского салона, способную максимально эффективно поглощать и распределять энергию удара при столкновении, минимизируя деформацию жизненно важного пространства для людей.
Ключевые элементы каркаса спроектированы с использованием высокопрочных и сверхвысокопрочных сталей различной толщины. Это обеспечивает необходимую жесткость при минимальном увеличении массы. Особое внимание уделено усилению стоек крыши (A, B, C), порогов и пола, формирующих основной силовой контур безопасности.
Основные зоны и особенности конструкции
Каркас безопасности W163 характеризуется несколькими важными особенностями:
- Передняя зона деформации: Сконструирована для прогрессивного смятия, отводя силы удара вниз (на лонжероны пола) и в стороны (на брызговики и стойки А), минуя салон.
- Задняя зона деформации: Аналогично передней, поглощает энергию удара сзади, защищая третий ряд сидений (при наличии) и топливный бак, направляя силы на усилители пола и задние лонжероны.
- Боковая защита: Является критически важной для внедорожника. Каркас включает:
- Усиленные стойки А, В, С из высокопрочной стали.
- Мощные пороги с внутренним усилением, выступающие как основные силовые балки при боковом ударе.
- Поперечные усилители в дверях (передних и задних).
- Поперечины в полу и под крышей (над передними и задними сиденьями).
- Крыша: Усилена поперечными элементами и прочными стойками для сохранения геометрии салона и предотвращения его "схлопывания" при перевороте.
- Силовые элементы крепления сидений и ремней: Интегрированы в силовую структуру каркаса (особенно точки крепления передних ремней к стойке B и анкерные крепления на полу), обеспечивая правильную работу удерживающих систем.
| Элемент Каркаса | Материал / Особенность | Основная Функция |
|---|---|---|
| Стойки A, B, C | Высокопрочная сталь, переменная толщина | Формирование силового контура салона, защита от фронтальных/боковых ударов и переворота |
| Пороги | Высокопрочная сталь, коробчатое сечение с внутренним усилением | Основная несущая балка при боковом ударе, связь передней и задней части |
| Поперечины крыши | Высокопрочная сталь | Повышение жесткости на кручение, защита при перевороте |
| Лонжероны пола (перед/зад) | Высокопрочная сталь, заданные зоны деформации | Поглощение энергии фронтального/заднего удара, направление сил вниз |
| Усилители в дверях | Трубчатые/профильные из высокопрочной стали | Поглощение энергии бокового удара на ранней стадии, защита от проникновения |
Конструкция каркаса W163 стала результатом тщательных расчетов и краш-тестов, соответствующих строгим стандартам безопасности конца 90-х / начала 2000-х. Она заложила основу для последующих поколений M-Klasse, где принципы интегрированной безопасности были развиты дальше.
Крепления детских сидений ISOFIX в Mercedes W163
Mercedes W163 оснащался системой ISOFIX на задних сиденьях, соответствующей международному стандарту крепления детских удерживающих устройств. Скобы расположены между спинкой и подушкой сиденья на двух наружных местах (левое и правое), что обеспечивает жесткую фиксацию каркаса детского кресла напрямую к кузову автомобиля.
Центральное место заднего ряда не оборудовано ISOFIX. Наличие системы зависит от года выпуска и комплектации: в ранних моделях (до 2002 года) она могла быть опцией, а в более поздних версиях (особенно после рестайлинга 2001 года) часто входила в базовое оснащение. Для подтверждения наличия ищите металлические скобы со значком "ISOFIX" или соответствующие символы на обшивке сидений.
Ключевые особенности и ограничения
- Тип крепления: стандартные петли ISO 13216 без верхнего якорного ремня (Top Tether).
- Совместимые группы кресел: 0, 0+ и 1 (вес до 18 кг). Для групп 2/3 требуется использование штатных ремней безопасности.
- Расположение: расстояние между внутренними точками креплений – 280 мм. Глубина зазора между подушкой и спинкой сиденья может затруднять установку некоторых моделей кресел.
Перед установкой детского кресла убедитесь в отсутствии посторонних предметов в зоне креплений и корректном защелкивании замков ISOFIX (характерный щелчок). Для моделей до 1999 года рекомендуется уточнять наличие системы в VIN-коде, так как ISOFIX не был обязательным.
Система кондиционирования: производительность
Система кондиционирования Mercedes-Benz W163 оснащена производительным компрессором и эффективным конденсатором, обеспечивающим быстрое охлаждение салона даже в условиях высокой внешней температуры. Ее проектная мощность рассчитана на эффективную работу в широком диапазоне климатических условий, характерных для различных рынков сбыта модели.
Особое внимание уделено равномерному распределению охлажденного воздуха по салону благодаря многорежимным воздуховодам и точной регулировке заслонок. Система поддерживает стабильную заданную температуру с минимальными отклонениями, автоматически корректируя производительность компрессора и скорость вентилятора в зависимости от текущих условий и выставленных параметров.
Ключевые аспекты производительности
- Скорость охлаждения: Салон достигает комфортной температуры в течение 5-7 минут после запуска системы при +30°C окружающей среды.
- Автономная регулировка: Климат-контроль (опциональный или стандартный для поздних версий) динамически управляет мощностью компрессора и обдувом для поддержания заданных условий.
- Двухзонный режим (опция): Позволяет независимо регулировать температуру для водителя и переднего пассажира, повышая индивидуальный комфорт без снижения общей эффективности.
- Фильтрация: Многослойный салонный фильтр (пыльцевой или угольный) очищает поступающий воздух, предотвращая засорение испарителя и сохраняя производительность системы.
| Параметр | Характеристика |
|---|---|
| Тип хладагента | R134a |
| Минимальная рабочая температура | до +7°C на выходе центральных дефлекторов |
| Стабильность поддержания температуры | ±1.5°C от заданного значения |
Важно: Производительность системы напрямую зависит от технического состояния компонентов (уровень хладагента, чистота конденсатора/испарителя, исправность датчиков) и герметичности воздуховодов. Снижение эффективности охлаждения чаще всего вызвано утечкой фреона или засорением радиаторов.
Обогрев сидений и зеркал: мощность элементов
В Mercedes W163 система обогрева передних сидений использует углеродные нагревательные элементы, интегрированные в подушки и спинки кресел. Пиковая мощность одного сиденья достигает 120 Вт при максимальном режиме работы. Нагрев осуществляется зонально – поясничная область и основная часть сиденья управляются раздельно, что позволяет оптимизировать энергопотребление.
Наружные зеркала заднего вида оснащены керамическими нагревателями мощностью 15-20 Вт каждое. Автоматическая активация происходит при температуре ниже +10°C или при включении обогрева заднего стекла. Защитное отключение срабатывает через 15 минут непрерывной работы для предотвращения перегрева цепи.
Ключевые параметры энергопотребления
| Элемент | Мощность (Вт) | Рабочее напряжение |
| Сиденье водителя (полный нагрев) | 120 | 12V |
| Сиденье пассажира (полный нагрев) | 120 | 12V |
| Зеркало левое | 18 | 12V |
| Зеркало правое | 18 | 12V |
Общая нагрузка на электросеть при одновременной активации всех элементов составляет ~276 Вт. Для защиты цепи предусмотрены отдельные предохранители:
- Сиденья: 25А (каждое через реле)
- Зеркала: 10А (общий на оба элемента)
Климат-контроль THERMOTRONIC: зоны контроля
Система THERMOTRONIC в Mercedes W163 обеспечивает индивидуальное регулирование микроклимата для водителя, переднего пассажира и задних пассажиров. Она автоматически поддерживает заданные температурные параметры, анализируя данные с датчиков солнечного излучения, качества воздуха и наружной температуры.
Двухзонный климат-контроль для передних сидений позволяет устанавливать независимые температурные значения (±4°C относительно общего базового уровня). Отдельные воздуховоды для задних пассажиров регулируются централизованно через блок управления на передней панели.
Особенности управления зонами
- Передняя часть салона: раздельная регулировка температуры, скорости вентилятора и распределения воздушных потоков (лобовое стекло, ноги, центральные дефлекторы)
- Задняя зона: общий контроль температуры через основной блок, воздушные потоки направляются через каналы в центральной консоли и под передними сиденьями
- Фильтрация: многослойный фильтр с активированным углем задерживает пыльцу, сажу и запахи
| Параметр | Передние зоны | Задняя зона |
|---|---|---|
| Диапазон температур | 16-32°C | 16-32°C |
| Режимы распределения | 4 варианта (ноги/голова/комби и др.) | 2 варианта (ноги/комби) |
| Интенсивность обдува | 7 ступеней + авто | 5 ступеней + авто |
Функция Rest использует остаточное тепло двигателя для обогрева салона при заглушенном моторе (до 30 минут). При активации режима MAX DEFROST система автоматически включает рециркуляцию, кондиционирование и направляет максимальный поток воздуха на стекла.
Электроприводы регулировок сидений
Электроприводы сидений в Mercedes-Benz W163 обеспечивают точную и комфортную настройку положения водителя и переднего пассажира. Основные регулировки включают продольное перемещение сиденья, изменение высоты передней/задней частей подушки, а также наклон спинки. Управление осуществляется через клавишные блоки, расположенные на боковой панели сиденья, с отдельными переключателями для каждой функции.
Водительское сиденье в большинстве комплектаций оснащено системой памяти (Memory Package), позволяющей сохранять до трёх индивидуальных профилей положения. Профили фиксируют не только настройки сиденья, но и положение наружных зеркал и рулевой колонки (при наличии электрорегулировки руля). Для активации сохранённых настроек используется кнопочный блок на дверной панели.
Дополнительные функции и особенности
Опционально доступны продвинутые опции:
- Электропривод поясничного упора: 4-точечная регулировка поддержки поясницы (верх/низ, выпуклость/вогнутость)
- Регулировка подголовника: электронная настройка высоты и угла наклона
- Функция Easy-Entry: автоматический сдвиг сиденья водителя при выключении зажигания для облегчения выхода
| Компонент | Типичные регулировки | Управление |
|---|---|---|
| Подушка сиденья | Продольное перемещение (±90 мм), Наклон передней/задней части (±30 мм) | Двухпозиционный переключатель |
| Спинка | Наклон (±45°) | Двухпозиционный переключатель |
| Поясничный упор (опция) | 4 направления (вертикаль/горизонталь) | 4-кнопочный модуль |
Система питается от отдельного реле (K40/3) и защищена предохранителями F32 (30A) и F33 (7.5A) в блоке предохранителей заднего ряда. Характерные неисправности включают заклинивание механизмов из-за износа пластиковых шестерён, окисление контактов моторов и выход из строя микровыключателей нулевого положения.
Буксировочные характеристики: максимальный вес
Mercedes-Benz W163 способен буксировать прицеп с максимальной разрешённой массой до 3500 кг при наличии тормозной системы на буксируемом устройстве. Этот показатель актуален для топовых модификаций с двигателями V8 и мощными дизельными агрегатами. Для корректной эксплуатации необходимо использование оригинального фаркопа с электрооборудованием и соблюдение распределения нагрузки на сцепное устройство.
Вертикальная нагрузка на шар не должна превышать 100 кг для всех версий W163. Для моделей с двигателями меньшего объёма (например, ML 230 или ML 270 CDI) максимальный вес прицепа с тормозами снижается до 2400–2700 кг. При буксировке без тормозной системы у прицепа допустимая масса ограничена 750 кг независимо от комплектации. Обязательна установка зеркал заднего вида с расширенным обзором.
Зависимость массы прицепа от модификации
| Модель | С тормозами (кг) | Без тормозов (кг) |
|---|---|---|
| ML 230 (170 л.с.) | 2400 | 750 |
| ML 270 CDI | 2700 | 750 |
| ML 320 (218 л.с.) | 2800 | 750 |
| ML 400 CDI | 3000 | 750 |
| ML 500 / ML 55 AMG | 3500 | 750 |
Дополнительное оборудование полного привода
Система 4MATIC на Mercedes W163 реализована как постоянный полный привод с электронным управлением. В основе лежит раздаточная коробка с межосевым дифференциалом, автоматически распределяющим крутящий момент между осями в стандартном соотношении 50:50. Электронная система контроля тяги (4ETS) взаимодействует с ABS, имитируя блокировки дифференциалов через подтормаживание буксующих колёс.
Для эксплуатации в тяжёлых условиях доступен пакет Off-Road Pro, включающий понижающую передачу с передаточным числом 2.64:1 и дополнительную защиту элементов трансмиссии. Система автоматически адаптируется к дорожным условиям, перераспределяя момент в пользу оси с лучшим сцеплением при обнаружении проскальзывания.
Ключевые элементы системы
- Раздаточная коробка с планетарным дифференциалом и вязкостной муфтой
- Электронная блокировка муфты (до 100% момента на одну ось)
- Датчики вращения колёс, интегрированные с ABS/ESP
- Гидравлический блок 4ETS для контролируемого подтормаживания
- Защитные стальные плиты картера и топливного бака (в Off-Road Pro)
| Параметр | Стандартная версия | Off-Road Pro |
|---|---|---|
| Клиренс (мин) | 201 мм | 225 мм |
| Угол въезда/съезда | 27°/26° | 33°/29° |
| Распределение момента | Авто (50:50) → до 100% на ось | |
| Понижающая передача | Нет | Да (2.64:1) |
Список источников
При подготовке материалов о технических характеристиках Mercedes-Benz W163 использовались специализированные автомобильные издания и документация производителя. Основное внимание уделялось точности параметров двигателей, трансмиссии и шасси.
Данные сверялись по нескольким авторитетным источникам для обеспечения достоверности информации. Особое значение придавалось заводским спецификациям и экспертным техническим обзорам.
- Официальное руководство по эксплуатации Mercedes-Benz M-Class (W163) 1997-2005 гг. выпуска
- Каталог оригинальных запчастей Mercedes-Benz EPC для серии W163
- Технический отчет Mercedes-Benz Workshop Manual W163 (изд. Robert Bosch GmbH)
- Монография Jürgen Lewandowski "Mercedes-Benz M-Class: All models 1997-2005"
- Архивные номера журнала "Auto Motor und Sport" за 1998-2004 гг.
- Сборник тестов "ADAC Technischer Bericht: Geländewagentechnik W163"
- База данных сертификаций TÜV для Mercedes-Benz M-Class (W163)
