Замена датчика давления масла на ВАЗ-2109 своими руками

Статья обновлена: 18.08.2025

Исправный датчик давления масла критически важен для защиты двигателя ВАЗ-2109.

При его неисправности загорается аварийная лампа давления масла на панели приборов, сигнализируя о потенциально опасном снижении давления в системе смазки.

Замена нерабочего датчика – простая операция, доступная большинству автовладельцев при наличии минимального набора инструментов.

Необходимые инструменты и материалы для работы

Перед началом работ подготовьте все инструменты и расходные материалы. Это сократит время замены и исключит простои в процессе демонтажа/монтажа датчика.

Убедитесь в совместимости нового датчика с двигателем ВАЗ-2109 (тип ММ120Д или аналог). Проверьте наличие медного уплотнительного кольца в комплекте – его отсутствие потребует отдельного приобретения.

Перечень необходимого

Инструменты	Материалы
Торцевой ключ или головка на 21 мм Трещотка с удлинителем (10-15 см) Ветошь для очистки посадочного места Фонарик для визуализации Защитные перчатки	Новый датчик давления масла Моторное масло для долива (100-200 мл) Медная уплотнительная шайба Резьбовой герметик (при необходимости) Чистая ветошь

Основные признаки неисправности датчика давления масла

Контрольная лампа давления масла на приборной панели горит или мигает после запуска двигателя, хотя уровень масла соответствует норме. Это указывает на возможное замыкание датчика в аварийном режиме либо реальное падение давления в системе смазки.

Отсутствие загорания контрольной лампы при включении зажигания (до старта двигателя) свидетельствует об обрыве цепи датчика. В исправной системе лампа должна кратковременно активироваться при повороте ключа в положение "зажигание".

Лампа давления масла не гаснет после прогрева двигателя на холостом ходу
Лампа загорается хаотично при движении на низких или средних оборотах
Отсутствие реакции лампы на запуск двигателя (постоянно погашена)
Ложные сигналы при исправном масляном насосе и достаточном уровне масла
Подтеки моторного масла вокруг корпуса датчика или на электрическом разъеме

Безопасность при работе с электросистемой автомобиля

Перед любыми манипуляциями с электрооборудованием ВАЗ-2109 обязательно отключите аккумуляторную батарею. Сначала снимите отрицательную клемму ("массу"), затем положительную. Изолируйте клеммы ветошью или специальными колпачками для исключения случайного контакта с токопроводящими элементами.

Проверяйте отсутствие напряжения на проводах мультиметром перед прикосновением к разъёмам. Никогда не работайте с проводкой при включённом зажигании или работающем двигателе – это может вызвать короткое замыкание и выход из строя электронных компонентов.

Критичные правила электробезопасности:

Инструмент: используйте только инструменты с изолированными рукоятками
Влажность: запрещены работы во время дождя или при высокой влажности
Кольца/цепи: снимите металлические украшения во избежание КЗ

При замене датчика давления масла особое внимание уделите разъёму проводки – отсоединяйте фиксатор плавным нажатием на язычок, не дёргая за провода. После установки нового датчика визуально проверьте целостность изоляции и отсутствие перегибов проводов перед подключением АКБ.

Подключение диагностического сканера для проверки датчика давления масла

После установки нового датчика давления масла на ВАЗ-2109 убедитесь в отсутствии утечек масла в месте его установки. Заведите двигатель и дайте ему поработать на холостом ходу 2-3 минуты, наблюдая за поведением контрольной лампы давления масла на приборной панели. Если лампа гаснет после запуска и не загорается вновь на холостом ходу – это первичный признак исправности.

Для более точной диагностики параметров системы смазки и проверки корректности работы нового датчика, а также исключения возможных ошибок ЭБУ, связанных с обрывом цепи или коротким замыканием, рекомендуется использовать диагностический сканер. Учтите, что ВАЗ-2109 оснащен колодкой диагностики K-Line стандарта Евро-2 (обычно расположена под панелью приборов возле рулевой колонки или в моторном щите), а не современным OBD-II разъемом.

Порядок подключения и проверки

Необходимое оборудование:

Диагностический адаптер K-Line для Евро-2 (например, KKL VAG-COM 409.1 с чипом FT232RL)
Ноутбук/Планшет/Смартфон с установленным ПО (подойдет бесплатная программа "Мотор-Тестер" или "ВАЗ-Диагност")
Кабель USB или Bluetooth-модуль (в зависимости от типа адаптера)

Пошаговый процесс подключения:

Найдите диагностический разъем: Отыщите 12-контактную колодку диагностики (часто синего или черного цвета) прямоугольной формы. На ВАЗ-2109 она обычно расположена:
- Под пластиковой заглушкой внизу панели приборов со стороны водителя
- Или за блоком предохранителей в моторном отсеке (ближе к лобовому стеклу)
Подключите адаптер: Совместите ключ на разъеме адаптера с пазом на колодке автомобиля и плотно соедините их.
Подключите адаптер к устройству: Соедините адаптер с ноутбуком/смартфоном через USB-кабель или активируйте Bluetooth-сопряжение.
Запустите ПО: Откройте диагностическую программу на вашем устройстве.
Настройте соединение:
1. В программе выберите тип подключения: K-Line или ВАЗ (Евро-2)
2. Укажите используемый COM-порт (для USB) или выберите Bluetooth-устройство.
3. Установите скорость соединения: обычно 115200 или 9600 Бод (уточните в инструкции к адаптеру).
Инициируйте связь с ЭБУ: Нажмите в программе кнопку "Подключиться", "Сканировать" или аналогичную. Дождитесь установки связи (программа должна определить модель ЭБУ, например, Январь 5.1, M73, BOSCH MP7.0).

Проверка датчика давления масла:

Действие	Где смотреть в ПО	Ожидаемый результат
Просмотр текущих параметров	Раздел "Параметры", "Данные в реальном времени"	Найдите параметр "Датчик давления масла" или "Авария ДДМ". Значение должно быть "Нет" или "Выкл" при работающем двигателе.
Проверка ошибок	Раздел "Ошибки", "DTC"	Считайте коды неисправностей. Отсутствие ошибок, связанных с давлением масла (например, P0520, P0521, P0522 или их аналоги по протоколу Евро-2), подтверждает исправность цепи.
Тест лампы давления (опционально)	Раздел "Актуаторы", "Исполнительные механизмы"	Найдите тест контрольной лампы давления масла. Активация теста должна заставить лампу на панели загореться, подтверждая исправность цепи индикации.

Важно: Если программа показывает ошибку датчика давления масла после замены, проверьте надежность контакта в разъеме датчика, целостность проводов до ЭБУ и правильность затяжки самого датчика (слишком сильная затяжка может повредить его). Не забывайте стирать коды ошибок в программе после устранения неисправности для сброса аварийного состояния ЭБУ.

Отключение аккумуляторной батареи перед началом работ

Отсоедините клеммы аккумулятора для исключения короткого замыкания и повреждения электрооборудования. Работа с электроразъёмами датчика при подключённом питании может вызвать сбои в работе бортовой системы или выход из строя контроллера.

Соблюдайте последовательность демонтажа: сначала ослабьте крепление отрицательной клеммы (чёрный провод), затем положительной (красный провод). Это минимизирует риск случайного контакта металлического инструмента с кузовом при откручивании плюсового контакта.

Порядок безопасного отсоединения АКБ

Заглушите двигатель и извлеките ключ из замка зажигания
Наденьте диэлектрические перчатки (при наличии)
Ключом на 10 мм ослабьте гайку крепления минусовой клеммы
Снимите клемму с вывода АКБ и отведите провод в сторону
Аналогично снимите плюсовую клемму
Изолируйте клеммы ветошью или специальными колпачками

Действие	Риск при нарушении
Отключение минуса первым	Искрение при касании кузова ключом
Изоляция клемм	Самопроизвольное замыкание на массу
Контроль ключа зажигания	Активация иммобилайзера/ошибки ЭБУ

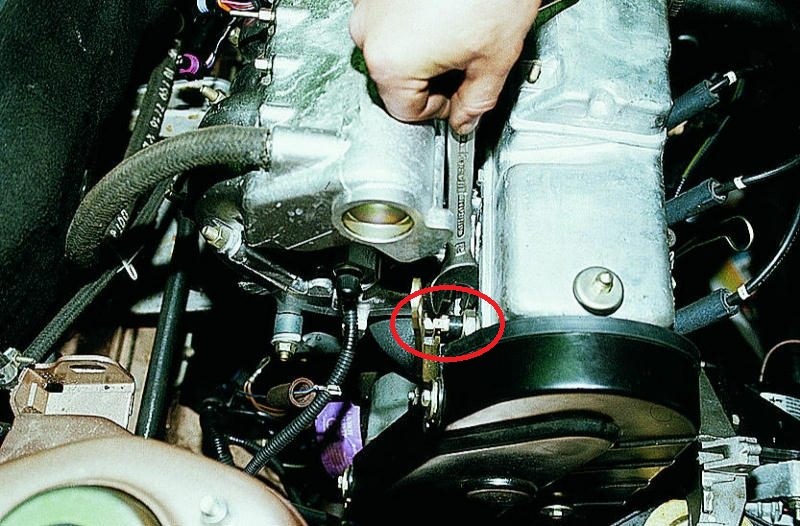

Расположение датчика давления масла в подкапотном пространстве

Датчик давления масла на двигателях ВАЗ-2109 (включая карбюраторные 1.3л и 1.5л, а также инжекторные 1.5л 8-клапанные) установлен непосредственно на блоке цилиндров двигателя. Он находится на его правой стороне (по ходу движения автомобиля), в районе задней части двигателя, ближе к салону.

Чтобы точно его обнаружить, ищите небольшой цилиндрический элемент (обычно черного или белого цвета) с шестигранником под ключ и электрическим разъемом на одном конце. Ключевыми ориентирами служат масляный фильтр и кронштейн генератора – датчик давления масла расположен рядом с ними.

Точки доступа для поиска

Лучше всего датчик виден при следующих подходах:

Сверху: Загляните в пространство между задней частью двигателя и корпусом воздушного фильтра (если карбюратор) или корпусом дроссельного узла (если инжектор).
С правого бока (по ходу движения): Посмотрите вниз в районе кронштейна генератора и масляного фильтра.
Снизу (предпочтительно): При наличии смотровой ямы или подъемника вид становится наиболее очевидным. Датчик будет хорошо виден на блоке цилиндров над местом крепления стартера.

Перед началом работ очистите место вокруг датчика от грязи и масла щеткой. Это облегчит поиск и предотвратит попадание загрязнений в масляную систему при откручивании.

Ориентир	Расположение относительно датчика
Масляный фильтр	Датчик находится рядом с масляным фильтром, обычно выше и/или ближе к двигателю.
Кронштейн генератора	Датчик расположен за или рядом с кронштейном крепления генератора.
Электрический разъем	Ищите характерный одиночный разъем с проводами, идущими к приборной панели (часто желтый провод), присоединенный к корпусу датчика.

Идентификация типа датчика: механический или электронный

Определите расположение датчика давления масла на двигателе ВАЗ-2109. Он всегда находится в зоне масляной магистрали: на классических карбюраторных моделях – сзади головки блока цилиндров (ГБЦ) рядом с ремнем ГРМ, а на инжекторных версиях – чаще сбоку блока цилиндров возле масляного фильтра.

Осмотрите визуально и тактильно корпус датчика и подходящие к нему провода. Ключевые отличия:

Механический датчик: Имеет металлический корпус цилиндрической формы с одной клеммой-«штырьком» для провода. От него идет тонкая медная трубка, соединенная с масляной магистралью и стрелочным указателем на приборной панели.
Электронный датчик: Выполнен в пластиковом или комбинированном корпусе с резьбовым штуцером. Имеет один электрический разъем (обычно плоский «ножевой» тип на 1 или 2 контакта), подключенный напрямую к жгуту проводки. Трубки отсутствуют, сигнал передается по проводам на контрольную лампу «масленка» или ЭБУ.

Дополнительно проверьте тип приборной панели вашего автомобиля. Стрелочный указатель давления масла характерен для механических систем, а сигнальная лампа (красная иконка масленки) – для электронных. На инжекторных ВАЗ-2109 всегда установлен электронный датчик.

Демонтаж защитного кожуха двигателя (при наличии)

Наличие защитного кожуха двигателя требует его предварительного снятия для доступа к датчику давления масла. Убедитесь в наличии необходимых инструментов: ключ на 10 (чаще всего), трещотка с удлинителем, возможно, ключ на 13 или крестовая отвертка.

Перед началом работ заглушите двигатель, подождите его остывания и установите автомобиль на ровную поверхность с затянутым ручным тормозом. Зафиксируйте колеса противооткатными упорами.

Процесс демонтажа:

Визуально определите точки крепления кожуха. Обычно это 4-6 болтов/гаек по периметру, крепящих его к подрамнику или кузову.
С помощью ключа на 10 (или другого размера, в зависимости от авто) последовательно открутите все крепежные элементы:
- Сначала боковые болты
- Задние крепления возле коробки передач
- Передние крепления в районе радиатора
При наличии дополнительных элементов крепления к брызговикам или стабилизатору поперечной устойчивости - открутите их.
Аккуратно снимите кожух, потянув его назад и вниз. Придерживайте конструкцию, чтобы избежать падения.
Уберите демонтированный кожух в сторону, очистите место работ от скопившейся грязи ветошью.

Важно: При затрудненном откручивании болтов обработайте резьбу проникающей смазкой WD-40 за 10-15 минут до демонтажа. Не применяйте чрезмерное усилие во избежание срыва граней.

Совет: Сложите крепеж в отдельную емкость или наколите на проволоку - это предотвратит потерю деталей и упростит сборку.

Очистка поверхности вокруг датчика от загрязнений

Перед демонтажем старого датчика давления масла тщательно очистите прилегающую зону на блоке цилиндров. Используйте щётку с жёсткой синтетической щетиной для удаления рыхлой грязи, масляного налёта и окаменевших отложений. Особое внимание уделите участку вокруг резьбового соединения и электрическому разъёму – скопление грязи в этих местах может привести к попаданию мусора в масляную систему при откручивании.

После механической очистки обработайте поверхность очистителем тормозов или карбюратора. Распылите состав на ветошь (не напрямую на двигатель во избежание попадания на резиновые элементы) и протрите область вокруг датчика. Убедитесь, что гнездо разъёма и контакты полностью обезжирены – остатки масла или очистителя помешают надёжному соединению с новым датчиком.

Критичные моменты при очистке

Используйте защиту для глаз – частицы окалины и грязи могут отлетать при чистке.
Избегайте обильного заливания жидкостью – излишки очистителя способны просочиться в разъём или смешаться с моторным маслом.
Контролируйте направление сметания мусора – двигайтесь от краёв к центру датчика, не допуская осыпания загрязнений вниз.

Материал	Назначение	Риски при игнорировании
Жёсткая щётка	Первичное удаление крупных загрязнений	Повреждение резьбы при откручивании
Очиститель-обезжириватель	Удаление масляной плёнки	Ненадёжный контакт разъёма
Сжатый воздух (опционально)	Продувка разъёма после чистки	Короткое замыкание из-за влаги

Дополнительно продуйте очищенный участок сжатым воздухом для удаления пыли из резьбового колодца и контактных групп. Убедитесь, что ни одна соринка не осталась на посадочной поверхности – даже мелкие частицы при затяжке нового датчика могут нарушить герметичность соединения и стать причиной течи масла.

Отсоединение электрического разъема от датчика давления масла

Перед началом работ убедитесь, что зажигание автомобиля выключено. Это исключает риск короткого замыкания при манипуляциях с проводкой. Подготовьте рабочее пространство, обеспечив свободный доступ к датчику, расположенному на блоке цилиндров двигателя.

Визуально осмотрите разъем и фиксатор. Обычно используется пластмассовый язычок или пружинная скоба, удерживающая колодку на корпусе датчика. Определите тип замка для правильного отсоединения без повреждений. При наличии грязи аккуратно очистите зону вокруг датчика сухой ветошью.

Процедура снятия разъема

Действуйте по шагам:

Найдите фиксатор: в большинстве случаев это пластиковый рычаг-защелка на верхней части колодки.
Отожмите фиксирующий элемент: нажмите большим пальцем на язычок до характерного щелчка, одновременно придерживая корпус датчика.
Извлеките колодку: возьмитесь за корпус разъема (не за провода!) и потяните его вдоль оси штырей датчика плавным усилием.

Если разъем не поддается:

Не дергайте резко за провода – это повредит контакты или изоляцию.
Проверьте, полностью ли отжат фиксатор – иногда требуется дополнительное поддевание отверткой с плоским жалом.
При коррозии обработайте соединение проникающей смазкой WD-40, выждав 2-3 минуты перед повторной попыткой.

После снятия защитите контакты от загрязнения – оберните колодку чистой ветошью или полиэтиленовым пакетом. Убедитесь, что провода не натянуты и не мешают дальнейшей работе с датчиком.

Подбор накидного ключа нужного размера для выкручивания

Правильный выбор размера накидного ключа – критический этап при замене датчика давления масла. Использование ключа с несоответствующим размером приведет к повреждению граней шестигранного корпуса датчика, что усложнит или сделает невозможным его демонтаж без специализированного инструмента.

Для определения требуемого размера визуально осмотрите корпус датчика: стандартный шестигранник на большинстве оригинальных датчиков ВАЗ-2109 соответствует размеру 21 мм. При наличии старого датчика или сомнениях в размере, замерьте расстояние между параллельными гранями шестигранника штангенциркулем.

Практические рекомендации по выбору

Тип ключа: Используйте накидной (кольцевой) ключ – он обеспечивает максимальный контакт с гранями и снижает риск скругления
Дополнительные варианты:
- Головка на 21 мм с воротком и карданным шарниром
- Трещоточный ключ с удлинителем для работы в стесненных условиях

Тип датчика	Распространенные размеры (мм)	Примечание
Оригинальный (ММ393А)	21	Стандарт для ВАЗ-2109
Аналоги (например, Bosch)	21 / 22	Требует предварительной проверки

Важно: Перед откручиванием тщательно очистите корпус датчика от грязи металлической щеткой – это позволит ключу плотно сесть на грани. Проверьте, чтобы ключ не болтался на гранях и не требовал чрезмерного усилия при надевании.

Применение проникающей смазки для закисших соединений

На старых двигателях ВАЗ-2109 резьбовое соединение датчика давления масла часто закисает из-за постоянного воздействия высоких температур, грязи и окислов металла. Попытки открутить его "на сухую" могут привести к срыву резьбы или поломке крепежного шестигранника, что усложнит ремонт и потребует замены масляной магистрали.

Проникающая смазка (WD-40, "жидкий ключ" или аналоги) растворяет ржавчину и снижает трение между деталями. Нанесите состав обильно на место соединения датчика с блоком двигателя, особенно в зоне резьбы. Для усиления эффекта слегка постучите молотком по корпусу датчика через медную или деревянную проставку – вибрация ускорит проникновение состава в микрозазоры.

Порядок обработки и важные нюансы

Очистите зону вокруг датчика ветошью от грязи и масла.
Распылите смазку на резьбу, повторяя обработку 2-3 раза с интервалом 10-15 минут.
Слегка постучите по корпусу датчика для создания вибрации.
Выждите 20-30 минут перед попыткой откручивания.

Критические предостережения:

Не применяйте открытый огонь – пары смазки горючи!
Избегайте попадания состава на резиновые уплотнители – это может вызвать их разрушение.
При отсутствии результата повторите цикл обработки, но не увеличивайте усилие на ключе – это риск сломать алюминиевый блок.

Аккуратное выкручивание датчика против часовой стрелки

Плотно зафиксируйте рожковый или накидной ключ на шестиграннике датчика (размер 21 мм), исключая перекосы. Приложите стабильное умеренное усилие левой рукой, вращая инструмент строго против часовой стрелки. Контролируйте положение ключа, чтобы не сорвать грани – первые 1-2 оборота делайте плавно, без рывков.

При сопротивлении резьбы прекратите вращение и обработайте соединение проникающей смазкой (WD-40 или аналог). Выждите 10 минут, затем попробуйте снова, слегка раскачивая корпус датчика вправо-влево для разрушения коррозии. Избегайте чрезмерного давления – если элемент не поддается, используйте удлинитель ключа, но без ударных воздействий.

Критические правила при демонтаже

Не применяйте молоток/зубило – корпус алюминиевый, легко деформируется
Запрещено греть датчик горелкой – повредит проводку и уплотнения
При срыве граней используйте экстрактор, а не разводной ключ

Извлечение старого датчика из посадочного отверстия

Отсоедините колодку проводов от датчика, нажав на фиксатор и аккуратно потянув разъем в сторону от корпуса. Проверьте состояние контактов и изоляции проводки – при обнаружении повреждений замените участок провода перед установкой нового датчика.

Очистите ветошью область вокруг резьбового соединения от грязи и масляных потеков. Это предотвратит попадание мусора в масляную систему при откручивании и снизит риск засорения каналов двигателя.

Порядок демонтажа

Подберите рожковый ключ на 21 мм или специальную головку с воротком
Зафиксируйте ключ на гранях датчика строго перпендикулярно его оси
Плавно поворачивайте против часовой стрелки без резких усилий
При закисании резьбы:
- Обработайте соединение WD-40 или аналогичной жидкостью
- Выждите 5-10 минут для проникновения состава
- Слегка постучите по корпусу датчика молотком через медную проставку
После срыва резьбы выкручивайте датчик до конца вручную

Извлеките датчик вместе с уплотнительным кольцом, остающимся на его резьбовой части. Тщательно удалите остатки старого уплотнителя с посадочного места при помощи ветоши. Категорически запрещается использовать для очистки металлические щетки или острые предметы – это повредит привалочную плоскость блока цилиндров.

Оценка состояния резьбы в блоке двигателя

После извлечения старого датчика тщательно очистите посадочное отверстие в блоке двигателя от грязи, масляных отложений и металлической стружки. Используйте ветошь, узкую щетку с жесткой щетиной или специальный ершик для резьбы. Убедитесь, что зона вокруг отверстия и сама резьба полностью свободны от посторонних частиц – это критично для точной диагностики.

Визуально и тактильно проверьте целостность резьбовых витков внутри отверстия. Для этого аккуратно вкрутите новый датчик вручную без применения инструментов. Нормальное состояние резьбы характеризуется:

Плавным ходом датчика от первого до последнего витка
Отсутствием перекосов, заеданий или люфта
Отчетливым ощущением равномерного сопротивления при вкручивании

При обнаружении повреждений (сорванные или деформированные витки, задиры) выполните восстановление резьбы метчиком соответствующего размера (обычно М10×1 мм). Действуйте строго перпендикулярно оси отверстия, делая 1-2 оборота вперед и ½ оборота назад для удаления стружки. Обязательно используйте смазку (моторное масло или спецсостав) и избегайте перекоса инструмента.

Очистка резьбового соединения в блоке двигателя

После демонтажа старого датчика тщательно осмотрите резьбовое отверстие в блоке двигателя. Удалите крупные частицы грязи и металлическую стружку с помощью пинцета или магнитного захвата. Не допускайте попадания мусора внутрь масляных каналов.

Обработайте резьбу очистителем карбюратора или бензином, используя миниатюрную щетку (например, старой зубной щеткой). Повторяйте процедуру до полного удаления масляных отложений и следов старого герметика. Продуйте отверстие сжатым воздухом для финальной очистки.

Восстановление резьбы

При обнаружении повреждений резьбы выполните следующие действия:

Подберите метчик М10×1 - стандартный размер для датчика ВАЗ-2109
Смажьте метчик моторным маслом для снижения трения
Вводите инструмент строго перпендикулярно плоскости блока
Совершайте 1-2 оборота вперед и 0.5 оборота назад для удаления стружки

Тип загрязнения	Способ удаления
Окалина и ржавчина	Жесткая нейлоновая щетка + WD-40
Остатки герметика	Деревянная зубочистка + растворитель
Масляные отложения	Очиститель карбюратора

Проверьте качество очистки вкручиванием нового датчика вручную до момента затяжки. Резьба должна идти плавно, без перекосов и заеданий. При наличии люфта или затрудненном ходе повторите обработку метчиком.

Не используйте абразивные материалы и избегайте попадания чистящих составов в масляную систему. После очистки закройте отверстие чистой ветошью до момента установки датчика.

Проверка герметичности уплотнительной шайбы нового датчика

После установки датчика с новой медной шайбой запустите двигатель и дайте ему поработать на холостых оборотах 3-5 минут. Внимательно наблюдайте за областью вокруг резьбового соединения – не появляются ли масляные капли или влажные потёки. Особенно тщательно проверьте нижнюю часть датчика, где возможны подтёки из-за гравитации.

Плавно повысьте обороты до 2000-2500 об/мин, удерживая их 1-2 минуты. Нагрузите масляную систему резким нажатием на педаль газа 2-3 раза. После остановки двигателя сразу осмотрите шайбу на предмет утечек, используя фонарик для лучшего обзора. Протрите зону сухой ветошью перед проверкой для точного определения свежих следов масла.

Устранение возможных проблем

При обнаружении течи выполните следующие действия:

Заглушите двигатель и дайте маслу стечь в поддон (5-7 минут)
Ключом на 21 мм аккуратно подтяните датчик с усилием 10-15 Н·м
Повторите проверку на работающем моторе

Если течь сохраняется:

Снимите датчик и обязательно замените шайбу на новую
Проверьте состояние резьбы в блоке цилиндров на отсутствие задиров
Убедитесь в отсутствии перекоса датчика при установке

Никогда не используйте герметики или ФУМ-ленту! Это нарушит электрический контакт и может повредить резьбу. Для дополнительной проверки после пробной поездки протрите место установки ветошью – на ткани не должно оставаться свежих масляных следов.

Нанесение термостойкого герметика на резьбу (при необходимости)

Проверьте состояние резьбового отверстия в блоке цилиндров и резьбы на новом датчике. Герметик применяется только при наличии сколов, задиров или следов коррозии на посадочном месте, а также если предыдущий датчик имел признаки подтекания масла через резьбу.

Используйте исключительно термостойкий герметик для двигателей (например, Loctite 5920, ABRO HT-300 или аналог), выдерживающий температуры свыше 150°C и контакт с моторным маслом. Нанесение герметика на исправную резьбу без дефектов не требуется – это может затруднить последующий демонтаж.

Технология обработки резьбы

Порядок нанесения:

Обезжирьте резьбу датчика и отверстия в блоке цилиндров ветошью, смоченной в бензине или очистителе карбюратора.
Нанесите тонкую непрерывную полоску герметика:
- На внешнюю резьбу нового датчика (2-3 нижних витка)
- Или по внутренней резьбе в блоке (при глубоких повреждениях)
Избегайте избыточного количества состава – выдавливаемые излишки могут попасть в масляную магистраль.
Сразу вкрутите датчик до упора рукой, затем затяните ключом с моментом 12-15 Н·м.

Критические правила:

Запрещено	Рекомендуется
Использовать силиконовые герметики	Контролировать усилие затяжки динамометрическим ключом
Наносить состав на уплотнительную шайбу	Удалить излишки салфеткой до застывания
Запускать двигатель до полимеризации (см. инструкцию к герметику)	Проверить герметичность после первого запуска

Установка нового датчика в посадочное отверстие

Перед установкой очисти резьбу в посадочном отверстии блока цилиндров металлической щеткой и ветошью, удалив остатки старого герметика и грязь. Нанеси тонкий слой термостойкого герметика (например, Loctite 574) на резьбу нового датчика – это предотвратит утечки масла и коррозию.

Аккуратно вкручивай датчик рукой до упора, контролируя положение корпуса относительно разъема проводки. Избегай перекоса – резьба должна входить строго перпендикулярно плоскости блока. Не прикладывай чрезмерных усилий на начальном этапе.

Ключевые шаги финальной затяжки

После ручной посадки используй динамометрический ключ для контроля момента затяжки. Для ВАЗ-2109 требуется усилие 20-25 Н·м. Перетяжка может сорвать резьбу или повредить корпус датчика, недостаточная затяжка вызовет течь масла.

Надень торцевой ключ на 22 мм на корпус датчика
Плавно увеличивай усилие, отслеживая показания динамометра
При достижении 20 Н·м проверни ключ ещё на 10-15°
Убедись, что фишка провода расположена разъемом вверх

Ошибка	Последствие
Загрязнение резьбы	Неполная посадка, утечка масла
Отсутствие герметика	Подтекание через резьбовое соединение
Превышение момента затяжки	Деформация корпуса, срыв резьбы

Подключи электрический разъем к датчику до щелчка фиксатора. Убедись в отсутствии перегибов провода и его контакта с подвижными элементами двигателя. После установки запусти мотор и немедленно проверь:

Погасла ли лампа аварийного давления масла на приборной панели
Отсутствие масляных подтеков вокруг посадочного места
Стабильную работу двигателя на холостых оборотах

Ручная закрутка датчика по часовой стрелке до упора

Возьмите новый датчик давления масла за шестигранную часть корпуса чистыми руками. Убедитесь, что резьба и уплотнительное кольцо полностью чистые, без повреждений и грязи. При необходимости слегка смажьте резьбу моторным маслом для облегчения затяжки и предотвращения срыва резьбы.

Аккуратно вставьте датчик в посадочное отверстие блока цилиндров, совместив резьбу строго перпендикулярно. Начните вращение рукой строго по часовой стрелке без применения инструментов. Крутите плавно, без перекосов, контролируя легкость хода – первые витки должны идти свободно.

Этапы окончательной установки

Продолжайте вращение до момента плотного прилегания фланца датчика к поверхности блока. Докрутите датчик от руки до механического упора – когда дальнейший поворот потребует значительного усилия. Не применяйте ключи на этом этапе!

Проверьте отсутствие видимого зазора между фланцем и блоком
Убедитесь, что фишка провода свободно достает до штекера
Протрите место установки ветошью для контроля подтеканий

Ключевые моменты	Последствия ошибки
Ручная затяжка без ключа	Предотвращает срыв резьбы или деформацию корпуса
Чистота посадочного места	Исключает попадание стружки в масляную систему
Отсутствие перекоса	Гарантирует герметичность уплотнительного кольца

После ручной затяжки подключите электрический разъем до характерного щелчка фиксатора. Окончательную подтяжку выполните торцевым ключом на 21 мм с умеренным усилием (не более 15-20 Нм) только при последующей сборке и проверке.

Дозированное усилие при окончательном затягивании ключом

При завершении установки датчика давления масла критически важно приложить строго нормированное усилие затяжки. Слишком слабая затяжка неизбежно вызовет утечку масла через резьбовое соединение, а чрезмерное усилие способно повредить корпус датчика или сорвать резьбу в алюминиевом блоке двигателя.

Используйте только динамометрический ключ с предустановленным значением момента. Для стандартных датчиков давления масла ВАЗ-2109 производитель рекомендует момент затяжки в диапазоне 12–15 Н·м (Ньютон-метров). Пренебрежение этим требованием – частая причина повторных ремонтов.

Порядок действий и контрольные параметры

Выполните финальную затяжку по алгоритму:

Совместите резьбу датчика с отверстием блока вручную, избегая перекоса.
Заверните датчик на 2-3 оборота пальцами для начальной фиксации.
Установите на динамометрическом ключе значение 12 Н·м.
Плавно затягивайте датчик до срабатывания щелчка ключа (сигнализирующего о достижении заданного момента).

Критические ошибки:

Использование обычного рожкового или накидного ключа без динамометра.
Докручивание "от руки" после щелчка динамометрического ключа.
Применение удлинителей ("трубы") на ключ для увеличения рычага.

Параметр	Значение	Последствия нарушения
Момент затяжки	12-15 Н·м	Утечка масла / разрушение корпуса
Тип ключа	Динамометрический	Неконтролируемое усилие
Смазка резьбы	Запрещена	Искажение момента затяжки

Перед запуском двигателя убедитесь в отсутствии подтеков масла вокруг установленного датчика. Помните: корректная затяжка – запас надежности соединения на весь срок службы элемента.

Подключение электрического разъема к новому датчику

Перед установкой убедитесь, что контакты разъема чистые и не имеют следов окисления или масляных загрязнений. Аккуратно протрите их ветошью, при необходимости используйте очиститель контактов.

Возьмите разъем и совместите его фиксирующий механизм с пазом на корпусе нового датчика. Конструкция разъема исключает неправильное подключение – ключ-выступ должен совпасть с выемкой на датчике.

Последовательность подключения

Подведите разъем к датчику под прямым углом к его оси.
Совместите направляющие элементы разъема с корпусом датчика без перекосов.
Плавно надавите на разъем до характерного щелчка фиксатора.
Потяните разъем на себя для проверки надежности соединения – он не должен отсоединяться.

Важно: Не прикладывайте чрезмерных усилий при подключении. Если разъем не становится на место, проверьте правильность ориентации и состояние контактов.

После подключения уложите жгут проводов так, чтобы он не касался подвижных деталей двигателя и горячих поверхностей выпускного коллектора. При необходимости зафиксируйте жгут штатными хомутами.

Типичные ошибки	Последствия
Неполное защелкивание фиксатора	Самопроизвольное отключение при вибрации
Загрязненные контакты	Некорректные показания или обрыв цепи
Перегиб провода у основания разъема	Обрыв проводников

Контроль надежности фиксации разъема защелкой

После подключения нового датчика к электропроводке автомобиля, критически важно обеспечить правильную фиксацию колодки жгута проводов. Пластиковая защелка на разъеме должна быть полностью заведена в паз корпуса датчика до характерного щелчка. Этот звук свидетельствует о корректном срабатывании фиксирующего механизма.

Проверьте надежность соединения физическим тестом: аккуратно потяните разъем вдоль оси датчика, не прикладывая чрезмерных усилий. Правильно закрепленный коннектор не должен иметь люфта или отсоединяться. Убедитесь, что резиновый уплотнитель колодки (при наличии) равномерно обжат по периметру, что исключит попадание влаги и окисление контактов.

Типичные ошибки и последствия

Неполная фиксация защелки - приводит к вибрационному расшатыванию контактов во время движения
Перекос колодки при установке - вызывает повреждение контактных штырей датчика
Игнорирование проверки на отрыв - риск внезапного отключения при эксплуатации

Этап контроля	Критерий качества
Визуальный осмотр	Защелка полностью заведена в посадочный паз
Аудиальная проверка	Слышен отчетливый щелчок при фиксации
Механический тест	Отсутствие смещения при умеренном усилии на отрыв

Недостаточно закрепленный разъем неизбежно вызовет прерывистый контакт, что приведет к ложным срабатываниям аварийной лампы давления масла на приборной панели. В критических случаях возможно полное исчезновение сигнала от датчика во время движения, что лишает водителя информации о реальном давлении в системе смазки.

Повторная установка защитного кожуха двигателя

Перед монтажом тщательно очистите привалочные поверхности блока цилиндров и самого кожуха металлической щеткой или скребком. Удалите остатки старой прокладки, масляные пятна и грязь – это критично для герметичности соединения. Проверьте целостность новой прокладки: отсутствие заломов, трещин или деформаций.

Убедитесь, что шпильки на блоке двигателя не повреждены, а резьба на крепежных болтах чистая. При необходимости обработайте резьбовые соединения графитной смазкой или медной пастой для предотвращения прикипания. Подготовьте динамометрический ключ – затяжка будет выполняться с контролем момента.

Установите новую прокладку на блок цилиндров, совместив все монтажные отверстия
Аккуратно наденьте кожух на шпильки, избегая перекоса. Придерживайте прокладку
Наживите вручную все крепежные болты (обычно 10 шт) в посадочные отверстия
Затяните болты крестообразно в три этапа:
- Предварительная затяжка – 5-7 Н·м
- Основная затяжка – 20-23 Н·м
- Контрольный проход по кругу – 23-25 Н·м

Проверьте равномерность прилегания кожуха по всему периметру щупом 0.1 мм – зазор недопустим. Убедитесь, что кожух не контактирует с приводом ГРМ, шкивами или патрубками. После запуска двигателя визуально проконтролируйте отсутствие течи масла в первые 10 минут работы.

Подключение аккумуляторной батареи после замены

Перед подключением аккумулятора убедитесь, что новый датчик давления масла полностью вкручен в посадочное место, а его электрический разъем надежно зафиксирован. Проверьте отсутствие масляных подтеков вокруг датчика и уберите инструменты из моторного отсека.

Очистите клеммы аккумулятора и внутренние поверхности токосъемных колодок от окислов металлической щеткой. При наличии смажьте клеммы антикоррозийной смазкой для улучшения контакта и предотвращения окисления.

Последовательность подключения АКБ

Наденьте плюсовую клемму (красный провод) на соответствующий вывод АКБ, затяните крепежную гайку ключом на 10 мм до плотной фиксации
Аналогично установите минусовую клемму (черный провод) на отрицательный вывод, обеспечив надежный контакт
Проверьте отсутствие люфта клемм, попытавшись сдвинуть их рукой в стороны

После подключения выполните контрольный запуск двигателя: при работающем моторе убедитесь, что контрольная лампа давления масла на приборной панели немедленно гаснет. Прислушайтесь к звуку работы двигателя – посторонние стуки или горение лампы требуют немедленной остановки мотора для диагностики.

Визуальный осмотр места установки на предмет подтеков

После демонтажа старого датчика тщательно очистите резьбовое отверстие в блоке цилиндров от грязи, старой фум-ленты или остатков герметика. Используйте ветошь и очиститель для карбюраторов, избегая попадания мусора внутрь масляных каналов. Проверьте состояние резьбы в отверстии – забоины или коррозия могут помешать герметичной установке нового устройства.

Осмотрите прилегающую зону блока цилиндров вокруг отверстия на наличие трещин, сколов или глубоких царапин. Особое внимание уделите поверхности, куда будет прижиматься уплотнительное кольцо или конус датчика. Малейшая неровность приведет к утечке масла под давлением. Обнаруженные дефекты требуют шлифовки или замены блока.

Проверка сопутствующих элементов

Перед монтажом нового датчика убедитесь в исправности следующих компонентов:

Уплотнительное кольцо/конус: Должно идти в комплекте с датчиком. Убедитесь в отсутствии перекосов, расслоения резины или механических повреждений
Электропроводка: Проверьте состояние провода, идущего к разъему. Трещины изоляции или окисление контактов вызовут ложные показания
Фиксатор жгута: Убедитесь в целостности пластикового держателя провода возле датчика. Перетирание об острые кромки приведет к замыканию

Важно: Нанесите каплю моторного масла на уплотнительное кольцо перед установкой. Это предотвратит повреждение резины при затяжке и улучшит герметичность соединения.

Запуск двигателя и прогрев до рабочей температуры

Перед запуском двигателя убедитесь, что аккумуляторная батарея подключена, а в системе отсутствуют видимые утечки масла вокруг нового датчика. Проверьте уровень масла щупом и при необходимости долейте смазывающую жидкость до рекомендуемой отметки.

Включите зажигание, не запуская мотор, и убедитесь, что контрольная лампа давления масла на приборной панели горит. Это подтверждает исправность электрической цепи датчика. При отсутствии свечения индикатора проверьте контакты и предохранитель цепи.

Порядок запуска и контроля

Запустите двигатель и немедленно проверьте область установки датчика на предмет подтёков масла. Если обнаружена течь, заглушите мотор и подтяните резьбовое соединение с усилием 10–15 Н·м.

Дайте двигателю поработать на холостых оборотах (800–900 об/мин) 3–5 минут
Постепенно повышайте обороты до 2000–2500 об/мин на прогретом моторе
Контролируйте поведение сигнальной лампы давления масла:
- При запуске индикатор должен погаснуть в течение 1–2 секунд
- На прогретом двигателе лампа не должна загораться даже при резком сбросе газа

Прогревайте мотор до выхода на рабочую температуру (80–90°C по указателю). Во время прогрева особое внимание уделите:

Параметр	Нормальное состояние
Давление на холостом ходу	Не ниже 0.5 кгс/см²
Давление при 2000 об/мин	Не ниже 1.5 кгс/см²
Стабильность работы	Отсутствие плавающих оборотов

После 10–15 минут работы выключите двигатель и повторно осмотрите датчик на наличие масляных следов. При отсутствии замечаний проверка считается успешной.

Контроль показаний давления масла на приборной панели

После замены датчика давления масла запустите двигатель и дайте ему поработать на холостом ходу 2-3 минуты для нормализации давления в системе. Внимательно наблюдайте за сигнальной лампой аварийного давления масла (красная иконка масленки) на приборной панели – она должна погаснуть через 1-3 секунды после запуска.

Проверьте работу контрольной лампы при повышении оборотов: кратковременно увеличьте частоту вращения коленвала до 2000-2500 об/мин. Лампа не должна загораться. Если автомобиль оборудован стрелочным манометром, убедитесь, что его показания соответствуют норме: 0.35-0.45 МПа (3.5-4.5 кгс/см²) при 2000 об/мин на прогретом двигателе.

Диагностика возможных проблем

При отклонениях в показаниях выполните проверку:

Контакты и проводка
- Осмотрите разъем датчика на предмет окисления или повреждения
- Прозвоните цепь тестером от датчика до приборной панели
Качество масла и уровень
- Проверьте щупом уровень масла (должен быть между метками min/max)
- Убедитесь в соответствии вязкости масла сезону (5W-40, 10W-40)

Симптом	Возможная причина
Лампа горит на холостом ходу	Низкий уровень масла, забит маслоприемник, неисправен масляный насос
Лампа мигает при оборотах	Плохой контакт датчика, критический износ вкладышей
Манометр показывает "0"	Обрыв цепи, заклинивание редукционного клапана

Если показания не нормализовались после замены датчика и проверок, требуется диагностика масляного насоса, редукционного клапана или подшипников двигателя. Используйте механический манометр для точной проверки давления в системе, подключив его вместо штатного датчика.

Проверка отсутствия сигнальной лампы давления масла

После установки нового датчика и восстановления электрического соединения, запустите двигатель. Внимательно наблюдайте за сигнальной лампой давления масла на приборной панели. При исправном датчике и нормальном давлении лампа должна погаснуть в течение 1-3 секунд после запуска.

Дайте двигателю поработать на холостом ходу 2-3 минуты. Убедитесь, что лампа не загорается в процессе работы. Плавно повысьте обороты до 2000-3000 об/мин, удерживая их 10-15 секунд – индикатор должен оставаться неактивным.

Действия при обнаружении проблем

Если лампа продолжает гореть или мигать:

Немедленно заглушите двигатель
Проверьте уровень масла щупом (должен быть между метками MIN/MAX)
Осмотрите место установки датчика на предмет подтёков масла
Убедитесь в отсутствии повреждений проводов и плотности контакта в разъёме

При сохранении неисправности после повторной проверки возможны следующие причины:

Забитый масляный фильтр	Создает избыточное сопротивление в системе
Низкое качество масла	Несоответствие вязкости требованиям двигателя
Неисправность маслонасоса	Не создает необходимое давление
Бракованный датчик	Новый элемент может быть дефектным

Для окончательной диагностики потребуется измерение давления механическим манометром через специальный переходник вместо датчика. Нормальные показатели для прогретого двигателя ВАЗ-2109: 0.35-0.45 МПа на 2000 об/мин.

Тестирование датчика на разных оборотах двигателя

После установки нового датчика давления масла запустите двигатель и дайте ему поработать на холостом ходу. Контролируйте поведение аварийной лампы на приборной панели: при исправной системе индикатор должен погаснуть через 1-3 секунды после запуска. Проверьте отсутствие утечек масла в районе резьбового соединения датчика.

Последовательно повышайте обороты двигателя, кратковременно доводя их до 2000, 3000 и 4000 об/мин. На каждом этапе фиксируйте показания штатного манометра (при его наличии) и отслеживайте реакцию сигнальной лампы. Лампа ни при каких оборотах не должна загораться во время работы двигателя.

Критерии корректной работы

Исправная система демонстрирует следующие признаки:

Лампа давления масла гаснет сразу после запуска
Отсутствие мигания лампы при плавном увеличении оборотов
Стабильные показания манометра в пределах нормы:

Холостой ход (800-900 об/мин) Не менее 0.5 бар

2000 об/мин 1.5-2.5 бар

4000 об/мин 3.5-4.5 бар
Нулевые показания манометра или свечение лампы только при заглушенном двигателе

При выявлении аномалий (постоянное горение лампы, скачки давления, утечки) немедленно заглушите мотор. Повторно проверьте правильность подключения разъема, целостность проводки и качество затяжки датчика. При отсутствии видимых дефектов возможны проблемы с масляным насосом или засорением масляных каналов.

Диагностика возможных ошибок бортового компьютера

После замены датчика давления масла на ВАЗ-2109 бортовой компьютер (БК) может фиксировать ошибки, связанные с работой системы смазки. Необходимо проверить актуальные коды неисправностей через диагностический разъем OBD-II с помощью сканера или встроенных функций БК. Отсутствие сигнала от нового датчика или неверные показания часто регистрируются как ошибки типа P0520 (неисправность цепи датчика давления масла), P0522 (низкий уровень сигнала) или P0523 (высокий уровень сигнала).

Убедитесь, что ошибка не вызвана сторонними факторами: недостаточным уровнем масла, загрязнением масляного фильтра, износом масляного насоса или проблемами электропроводки. Физически проверьте целостность разъёма датчика, отсутствие окислов на контактах и надёжность соединения «массы» двигателя с кузовом. Ложные срабатывания возможны при использовании неоригинальных датчиков или после снятия клеммы АКБ без последующей адаптации БК.

Порядок действий при выявлении ошибок

Сбросите ошибки через меню БК или сканером после устранения предполагаемой причины.
Проверьте показания в реальном времени через диагностический режим БК:
- Давление масла на прогретом двигателе (2000 об/мин) должно быть не ниже 0.35–0.45 МПа.
- При холостых оборотах – не менее 0.05 МПа.

Проанализируйте повторное появление ошибки:

Ошибка	Возможная причина	Действия
P0520	Обрыв цепи, плохой контакт	Прозвонить проводку от датчика к БК
P0522/P0523	Некорректные показания датчика	Сравнить данные с механическим манометром

Замените датчик повторно при подтверждении его неисправности или используйте аналог с параметрами OEM (сопротивление 180–220 Ом при 0.1 МПа).

Контроль уровня масла в картере после замены

После установки нового датчика давления масла и сборки двигателя, обязательно долейте моторное масло до требуемого уровня в картере. Используйте масло, соответствующее спецификациям производителя для вашего двигателя ВАЗ-2109. Замена датчика часто сопровождается частичной потерей смазочного материала, особенно если сливали масло или демонтировали другие узлы.

Заведите двигатель и дайте ему поработать на холостом ходу 3-5 минут. Это необходимо для заполнения масляной системы, включая каналы вокруг нового датчика. Заглушите мотор и подождите 5-7 минут, чтобы масло полностью стекло в поддон картера. Точность замера зависит от выдержки этого интервала.

Проверка уровня масла

Действуйте строго по алгоритму:

Извлеките масляный щуп из направляющей трубки и тщательно протрите его чистой ветошью.
Погрузите щуп обратно в трубку до упора, затем извлеките его повторно.
Оцените уровень по меткам на щупе: масляный след должен находиться между отметками "MIN" и "MAX".

Критически важно:

При уровне ниже "MIN" – долейте масло небольшими порциями (по 100-200 мл) с повторной проверкой после каждой доливки.
При уровне выше "MAX" – слейте излишек через пробку картера. Избыток масла вызывает вспенивание и рост давления в системе.

Проведите финальную проверку герметичности установки датчика при работающем двигателе. Отсутствие подтеков масла вокруг резьбового соединения и электрического разъема подтверждает правильность монтажа.

Особенности утилизации старого датчика давления

Старый датчик давления масла содержит металлические компоненты, резиновые уплотнители и потенциально опасные остатки моторного масла. Его запрещено выбрасывать в обычные бытовые контейнеры из-за классификации как промышленных отходов. Пренебрежение правилами утилизации влечёт штрафы согласно экологическому законодательству РФ.

Перед сдачей устройства необходимо подготовить: снимите остатки масла ветошью (не используйте горючие растворители!), отсоедините металлический корпус от электрического разъёма. Убедитесь, что на детали нет трещин с риском протечек токсичных жидкостей.

Способы безопасной утилизации

Специализированные пункты приёма: Автосервисы и магазины автозапчастей (например, сети типа "Автодоктор") часто принимают отработанные автокомпоненты бесплатно
Металлолом: Сдача в пункты приёма цветных металлов (корпус содержит латунь или алюминий) после демонтажа пластиковых элементов
Экоконтейнеры: Размещение в секции "опасные отходы" на организованных экостанциях (проверьте карту recyclemap.ru для вашего региона)

При передаче датчика в утилизационный центр обязательно запросите акт приёма-передачи. Это документ подтверждает ваше соблюдение экологических норм и может потребоваться при проверках.

Симптом	Возможная причина	Проверка
Лампа давления горит на холостом ходу	Износ вкладышей, забитый маслоприёмник, неисправность редукционного клапана	Замер давления манометром, визуальный осмотр маслоприёмника
Лампа мигает на высоких оборотах	Низкий уровень масла, засорённый фильтр, недостаточная вязкость масла	Контроль уровня, замена масла и фильтра, проверка вязкости

Список источников

При подготовке инструкции по замене датчика давления масла на ВАЗ-2109 использовалась информация из проверенных технических источников. Это гарантирует точность описания процедур и соответствие спецификациям двигателя.

Ниже перечислены ключевые материалы, на основе которых составлено руководство. Они включают официальную документацию, практические пособия и экспертные рекомендации по обслуживанию автомобилей семейства ВАЗ.

Основные источники

Официальное руководство по ремонту и эксплуатации ВАЗ-2109 издательства "Легион-Автодата"
Специализированное издание "Системы смазки двигателей ВАЗ: устройство и диагностика"
Технические бюллетени завода-изготовителя АвтоВАЗ по обслуживанию двигателей 2108-21083
Практические пособия серии "Своими руками: ремонт ВАЗ-2108/2109"
Экспертные материалы с тематического портала «Дром» в разделе "Ремонт отечественных автомобилей"
Инженерные рекомендации из журнала "За рулём" (архивные выпуски по обслуживанию карбюраторных двигателей)
Видеоинструкции мастеров-автомехаников на платформе YouTube по работе с системами смазки ВАЗ

Холостой ход (800-900 об/мин)	Не менее 0.5 бар
2000 об/мин	1.5-2.5 бар
4000 об/мин	3.5-4.5 бар
