Замена датчика ДМРВ 116 на ВАЗ и ГАЗ своими руками

Статья обновлена: 18.08.2025

Датчик массового расхода воздуха – критически важный компонент системы управления двигателем.

Его корректная работа обеспечивает оптимальное соотношение топливовоздушной смеси.

Выход из строя ДМРВ 116 приводит к серьёзным нарушениям: повышенному расходу топлива, потере мощности, неустойчивой работе мотора.

Своевременная диагностика и правильная замена датчика типа 116 на моделях ВАЗ (Lada) и ГАЗ восстанавливают штатные характеристики двигателя.

Процедура требует аккуратности и понимания принципов работы системы.

Принцип работы ДМРВ 116 и его роль в системе впрыска

ДМРВ 116 использует термоанемометрический метод измерения. Чувствительный элемент (платиновая нить или кремниевая пленка) нагревается до заданной температуры постоянным током от ЭБУ. Проходящий через датчик воздушный поток охлаждает элемент, изменяя его электрическое сопротивление.

ЭБУ регистрирует ток, необходимый для поддержания температуры элемента, и преобразует его в цифровой сигнал. Полученные данные отражают массу поступающего воздуха, так как охлаждение напрямую зависит от плотности и скорости потока. Точность измерений критична для формирования правильного состава топливовоздушной смеси.

Ключевые аспекты работы и функции

Роль ДМРВ в системе впрыска:

Расчет топливоподачи: Основываясь на массе воздуха, ЭБУ определяет длительность импульса открытия форсунок.
Коррекция смеси: Обеспечивает стехиометрическое соотношение воздух/топливо (~14.7:1) для оптимального сгорания.
Диагностика нагрузки: Помогает ЭБУ оценить нагрузку на двигатель и скорректировать угол опережения зажигания.

Параметр	Влияние на систему
Сигнал ДМРВ	Напряжение или частота, пропорциональные массе воздуха
Ошибка измерения	Обогащение/обеднение смеси, рывки при разгоне, повышенный расход
Калибровка	Заводские параметры хранятся в ПЗУ ЭБУ, требуют адаптации при замене

При неисправности ДМРВ ЭБУ переходит на аварийные таблицы расчета воздуха по оборотам ДПРВ и ДПДЗ, что вызывает заметное падение мощности и экономичности. Корректная работа датчика напрямую влияет на экологические показатели, расход топлива и динамику автомобиля.

Типичные признаки неисправности датчика массового расхода воздуха

Некорректные показания ДМРВ напрямую влияют на формирование топливно-воздушной смеси, что вызывает сбои в работе двигателя. Ошибки в данных о поступающем воздухе приводят к нарушению оптимального соотношения компонентов смеси.

Симптомы проявляются как на холостом ходу, так и при движении, постепенно усиливаясь по мере ухудшения состояния датчика. Своевременное выявление признаков позволяет избежать повышенного расхода топлива и повреждения каталитического нейтрализатора.

Основные симптомы поломки ДМРВ

Наиболее характерные проявления включают:

Неустойчивый холостой ход - плавающие обороты, самопроизвольное снижение или повышение RPM, вибрации
Затрудненный пуск двигателя независимо от температуры ОЖ, особенно заметный "на горячую"
Провалы мощности при резком нажатии педали акселератора, рывки во время разгона

Косвенные признаки, требующие проверки датчика:

Увеличение расхода топлива на 10-25% без изменения стиля вождения
Появление ошибок Р0100, Р0102, Р0103 в памяти ЭБУ
Снижение динамических характеристик автомобиля
Хлопки в выпускном тракте или карбюраторе/впуске

Сравнительная таблица симптомов:

Признак	На холостом ходу	При движении
Нестабильность работы	Колебания оборотов	Рывки на разгоне
Потеря мощности	Не выражена	Заметное ухудшение
Эффект "бедной смеси"	Подтраивание	Прогрессирующая детонация

Перечисленные признаки могут указывать и на другие неисправности топливной системы или зажигания. Точная диагностика требует проверки параметров ДМРВ мультиметром или сканером, анализа показаний при резком изменении положения дроссельной заслонки.

Необходимые инструменты для замены ДМРВ 116

Для самостоятельной замены датчика массового расхода воздуха потребуется минимальный набор инструментов, доступный большинству автовладельцев. Важно подготовить всё заранее, чтобы избежать прерывания процесса из-за отсутствия нужного ключа или приспособления.

Убедитесь, что рабочее место хорошо освещено, а двигатель автомобиля полностью остыл перед началом работ. Это исключит риск ожогов и обеспечит безопасность при демонтаже компонентов.

Базовый комплект

Ключ рожковый или накидной на 10 мм (для клемм аккумулятора)
Отвёртка крестообразная (PH2 или PZ2) среднего размера
Плоская отвёртка (ширина жала 4-5 мм) для фиксаторов

Дополнительные приспособления

Чистая ветошь для протирки патрубков
Баллон со сжатым воздухом (опционально для очистки посадочного места)
Фонарик для улучшения видимости в подкапотном пространстве

Вазовские модели	ГАЗовские модели
Lada Priora, Kalina, Granta	ГАЗель Бизнес, Волга 31105
Крепление хомута: TORX T20	Дополнительно: пассатижи

При замене на некоторых модификациях ГАЗель Next может потребоваться головка на 7 мм с трещоткой для доступа к нижним креплениям воздушного короба. Все резиновые уплотнители перед установкой нового ДМРВ рекомендуется обработать силиконовой смазкой.

Локализация датчика на двигателях ВАЗ: где искать ДМРВ 116

На большинстве моделей ВАЗ (включая Калину, Гранту, Приору, Весту, Ларгус, Ниву 4x4 и двигатели серий 21126/21127/21129) ДМРВ 116 располагается между корпусом воздушного фильтра и дроссельным узлом. Конструктивно он вмонтирован в пластиковый патрубок воздуховода, соединяющий фильтр и дроссельную заслонку.

Для визуального обнаружения необходимо открыть капот и проследить траекторию воздушного потока: датчик закреплен непосредственно после воздушного фильтра, перед гибким гофрированным участком воздуховода. Корпус ДМРВ выполнен из черного пластика с характерным прямоугольным разъемом (обычно 5-контактный) на верхней или боковой поверхности, от которого идет жгут проводов к ЭБУ.

Ключевые особенности установки

Типовое положение: между крышкой корпуса воздушного фильтра и резиновым гофром воздуховода.
Фиксация: крепится двумя винтами под крестовую отвертку или фиксаторами-защелками (в зависимости от модели авто).

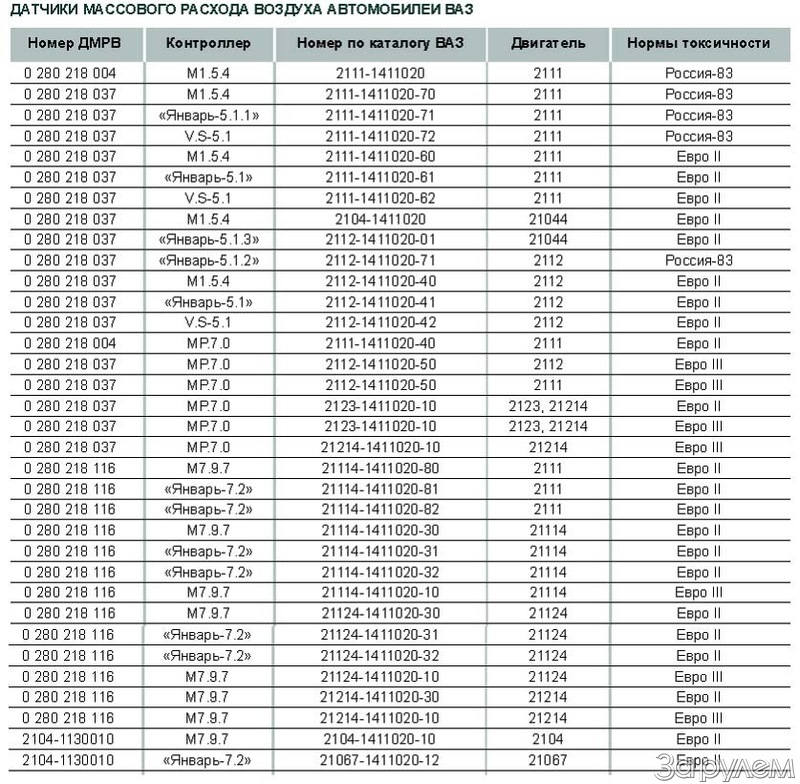

Идентификация: на корпусе присутствует маркировка "Bosch 0 280 218 116" или аналог (HFM-5/5.1).

Модель авто	Дополнительные нюансы
ВАЗ-2110/2112 (8V)	Расположен вертикально, разъем направлен вверх
LADA Granta/Kalina	Горизонтальный монтаж под кожухом двигателя
LADA Vesta/XRAY	Скрыт декоративной накладкой, требуется ее демонтаж

При замене критично соблюдать ориентацию датчика: стрелка на корпусе должна указывать по направлению к дросселю. Неправильная установка вызовет ошибки в работе двигателя (например, P0100 или P0102).

Особенности расположения ДМРВ на моделях ГАЗ Волга и Соболь

На автомобилях ГАЗ Волга (3110, 31105) и Соболь (2752, Бизнес) с двигателями ЗМЗ-406, 405 или 409 датчик массового расхода воздуха монтируется непосредственно на корпусе воздушного фильтра. Крепление осуществляется через резиновое уплотнительное кольцо, обеспечивающее герметичность впускного тракта. Подключение к воздуховоду выполняется без промежуточных патрубков, что сокращает риск подсоса неучтённого воздуха.

Электрический разъём ДМРВ 116 располагается в верхней части корпуса датчика, ориентирован в сторону моторного щита для защиты от влаги и механических повреждений. Для доступа к крепёжным винтам (обычно 2 шт. под крестовую отвёртку) требуется демонтировать гофрированный воздуховод, идущий к дроссельному узлу. Особое внимание уделяется ориентации датчика: стрелка на корпусе должна совпадать с направлением потока воздуха.

Ключевые отличия по моделям

Волга 3110: ДМРВ установлен вертикально над фильтром, доступ частично перекрыт топливной рампой.
Соболь 2752: Боковое расположение под углом 45°, требует снятия защиты воздушного фильтра.
Модификации с ГБО: Дополнительные газовые магистрали усложняют демонтаж.

Модель	Тип крепления	Специфика доступа
Волга 31105 (ЗМЗ-406)	2 винта через уплотнитель	Требуется отвод топливных трубок
Соболь Бизнес (ЗМЗ-405)	2 винта + хомут воздуховода	Необходим демонтаж защитного кожуха

При замене критично избегать контакта чувствительного элемента с руками или ветошью. После установки обязательна проверка герметичности соединений мультиметром (напряжение сигнала ХХ: 0.99-1.01В) для исключения ошибок Р0100-Р0103.

Порядок безопасного обесточивания бортовой сети перед работой

Перед началом любых работ с электрооборудованием, включая замену ДМРВ 116, необходимо полностью обесточить бортовую сеть автомобиля. Это исключает риск короткого замыкания, повреждения ЭБУ и травм при случайной подаче напряжения. Игнорирование этого этапа может привести к выходу из строя дорогостоящих компонентов.

Процедура требует строгой последовательности действий для гарантии безопасности. Особое внимание уделите работе с аккумуляторной батареей и соблюдению временных интервалов после отключения питания для сброса остаточного заряда в конденсаторах электронных систем.

Последовательность действий

Заглушите двигатель и извлеките ключ из замка зажигания.
Откройте капот и зафиксируйте его надежно штатной подпоркой.
Снимите клеммы с аккумулятора в строгом порядке:
- Первой всегда отсоединяйте отрицательную (минусовую) клемму ("массу")
- Затем снимите положительную (плюсовую) клемму
Изолируйте клеммы АКБ: Оберните снятые клеммы чистой ветошью или поместите в защитные колпачки, предотвратив случайный контакт с выводами батареи.
Выждите 10-15 минут перед началом работ. Это время необходимо для полного разряда конденсаторов в блоке управления двигателем (ЭБУ) и других электронных модулях.

Этап	Ключевое действие	Цель
1-2	Выключение зажигания + фиксация капота	Подготовка зоны работы
3	Снятие клемм АКБ (сначала "-", потом "+")	Физическое отключение питания
4	Изоляция клемм	Предотвращение замыкания
5	Ожидание 10-15 мин	Сброс остаточного заряда в ЭБУ

Важно: Никогда не отсоединяйте плюсовую клемму первой! Это может вызвать короткое замыкание через корпус при случайном касании ключом кузова во время откручивания. После завершения работ подключение клемм АКБ производите в обратной последовательности: сначала надежно закрепите положительную клемму, затем отрицательную.

Техника снятия воздуховода с корпуса датчика расхода воздуха

Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте необходимый инструмент: крестовую отвертку, пассатижи и ветошь для очистки посадочных поверхностей.

Визуально определите тип крепления патрубка к фланцу ДМРВ. На автомобилях ВАЗ/ГАЗ чаще применяются винтовые хомуты из черного металла или пружинные стальные хомуты (особенно на впускных системах с гофрой).

Последовательность демонтажа

Ослабьте крепежный хомут:
- Для винтового хомута: вставьте отвертку в шлиц винта и вращайте против часовой стрелки до свободного хода патрубка
- Для пружинного хомута: сожмите пассатижами выступы («уши») хомута до расфиксации
Снимите патрубок:
- Проверните воздуховод вокруг оси фланца ДМРВ для разрушения возможного прикипания
- Потяните патрубок вдоль оси датчика, избегая перекоса
- При сопротивлении аккуратно подденьте соединение плоской отверткой через мягкую прокладку

После демонтажа сразу закройте отверстие ДМРВ чистым целлофаном или заглушкой для предотвращения попадания пыли. Осмотрите посадочное место датчика и внутреннюю поверхность патрубка на наличие масляных отложений или трещин.

Аккуратное отсоединение электрического разъема ДМРВ

Повреждение контактов или пластикового корпуса разъема при неосторожном снятии приведет к нестабильной работе двигателя после замены ДМРВ. Хрупкие фиксаторы и тонкие клеммы внутри колодки критично чувствительны к грубому воздействию.

Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ. Визуально определите тип фиксатора на разъеме – обычно это боковые защелки или верхний язычок.

Пошаговая процедура отсоединения

Очистите корпус разъема и область вокруг ДМРВ от пыли щеткой для исключения попадания грязи в контакты.
Найдите фиксатор:
- Для боковых защелок – сожмите их пальцами одновременно с двух сторон
- Для верхнего язычка – отогните его вверх отверткой с тонким жалом
Потяните разъем строго вдоль оси штекера (не допуская перекоса), удерживая корпус ДМРВ второй рукой.
При сопротивлении – повторно проверьте фиксатор, не применяйте силу. Легко пошатайте колодку из стороны в сторону на 1-2 мм для снятия механического напряжения.

Выкручивание крепежных винтов датчика: нюансы доступа

Основная сложность при демонтаже ДМРВ 116 заключается в ограниченном пространстве вокруг крепежных винтов. Расположение датчика в узком участке впускного тракта, особенно на моторах с компактным подкапотным пространством, требует применения специального инструмента и особой осторожности. Часто элементы впускного короба или патрубки мешают прямому доступу отверткой, создавая риск повреждения пластикового корпуса ДМРВ или соседних деталей при неаккуратном движении.

Крепеж обычно представляет собой два самореза с крестообразным шлицем типа Philips (часто размер Ph2). Эти винты имеют небольшой диаметр и длину, склонны к "слизыванию" граней при использовании некачественного или неподходящего инструмента. Дополнительную проблему создает возможное наличие заводского фиксирующего лака или следов коррозии на резьбе, увеличивающих усилие при откручивании.

Ключевые моменты для безопасного демонтажа

Инструмент: Используйте только исправную крестовую отвертку с идеально целым жалом, точно соответствующую размеру шлица (Ph2). Недопустимо применение бит с изношенными гранями или универсальных ключей без надежной фиксации биты.
Доступ:
1. Снимите воздушный фильтр в сборе с корпусом для максимального освобождения рабочей зоны.
2. Примените отвертку с короткой рукояткой или шарнирное удлинение для бит, чтобы маневрировать в стесненных условиях.
3. Рассмотрите возможность частичного ослабления хомутов впускного патрубка для небольшого смещения короба (если конструкция позволяет).
Техника откручивания:
- Перед началом работы тщательно очистите шлицы винтов от грясти щеткой.
- Сильно прижмите жало отвертки к винту по оси вращения, чтобы исключить проскальзывание.
- Плавно, с постоянным усилием, проверните винт против часовой стрелки. При сопротивлении ни в коем случае не допускайте срыва шлица – попробуйте легкие удары по рукоятке или локальное применение проникающей смазки WD-40.
Экстренные случаи: Если шлиц винта поврежден:
1. Попробуйте использовать экстрактор для сорванных винтов.
2. Аккуратно наденьте на головку винта отвертку меньшего размера (Ph1), зафиксировав ее струбциной.
3. В крайнем случае – высверлите винт, соблюдая осторожность, чтобы не повредить корпус ДМРВ.

Проблема	Риск	Решение
Слизан шлиц винта	Невозможность демонтажа стандартным инструментом	Применение экстрактора, надфиля для создания прямого паза, спецнасадок
Винт "прикипел"	Обрыв головки винта, повреждение резьбового отверстия	Обильная обработка WD-40, прогрев термофеном (осторожно!), легкие постукивания
Ограниченный угол для руки	Срыв отвертки, повреждение корпуса датчика	Использование карданного шарнира или Г-образной отвертки, снятие мешающих элементов

Извлечение ДМРВ из корпуса воздушного фильтра

Отсоедините пластиковый патрубок воздуховода от корпуса фильтра, ослабив хомут крепления отверткой или ключом. Снимите верхнюю крышку корпуса воздушного фильтра, открутив винты крепления или отщелкнув фиксаторы (в зависимости от модели). Аккуратно извлеките фильтрующий элемент, обеспечив доступ к посадочному гнезду ДМРВ.

Найдите датчик в нижней части корпуса – прямоугольный блок с контактной колодкой. Нажмите на фиксатор разъема электропроводки и отсоедините колодку от ДМРВ. Запомните ориентацию датчика (обычно стрелка на корпусе указывает направление воздушного потока) для корректной установки нового элемента.

Демонтаж датчика

Выкрутите два винта крепления (обычно под крестообразную отвертку) на фланце ДМРВ
Пальцами аккуратно расшатайте корпус датчика из резинового уплотнителя
Извлеките ДМРВ вместе с герметизирующей прокладкой, избегая перекоса
Очистите посадочное место от пыли и грязи ветошью

Тип крепления	Особенности демонтажа
Винтовое (ВАЗ 2110-2115)	Винты расположены симметрично, требуют крестовой отвертки
Защелки (ГАЗель NEXT)	Отжим фиксаторов плоской отверткой вверх
Комбинированное (Lada Granta)	1 винт + пластиковый фиксатор

Проверьте состояние уплотнительного кольца на корпусе – при трещинах или деформации замените его. Избегайте контакта чувствительного элемента извлеченного датчика с жидкостями и механических воздействий.

Осмотр сопрягаемой поверхности

Перед установкой нового ДМРВ 116 визуально исследуйте посадочную площадку на входном патрубке воздуховода. Контролируйте отсутствие масляных пятен, пылевых отложений и механических дефектов. Даже мелкие неровности нарушают герметичность соединения, провоцируя подсос неучтенного воздуха.

Используйте фонарь для выявления микротрещин или вмятин на пластиковом фланце. Особое внимание уделите зоне контакта уплотнительного кольца – круговой канавке по периметру посадочного отверстия. Отсутствие чистоты и геометрической целостности приведет к некорректным показаниям датчика.

Алгоритм устранения дефектов:

Загрязнения: удалите ветошью без ворса, смоченной в очистителе карбюратора. Избегайте абразивов!
Неглубокие забоины: аккуратно зачистите мелкозернистой наждачной бумагой (P800-P1000) с последующим обезжириванием.
Глубокие повреждения/трещины: замените патрубок воздуховода – восстановление герметичности невозможно.

Очистка посадочного места перед установкой нового датчика ДМРВ 116

Качественная очистка посадочного места критически важна для корректной работы нового датчика. Остатки старой прокладки, масляные отложения или грязь нарушат герметичность соединения, что приведет к подсосу неучтенного воздуха и искажению показаний.

Перед началом работ подготовьте очиститель карбюратора или инжектора, пластиковый скребок, безворсовые салфетки и сжатый воздух. Убедитесь, что разъем ДМРВ отсоединен, а сам датчик демонтирован.

Последовательность очистки

Механически удалите крупные загрязнения пластиковым скребком: остатки прокладки, нагар, насекомых.
Обильно нанесите очиститель на фланец воздуховода и посадочную площадку. Избегайте попадания на резиновые уплотнители.
Выждите 2-3 минуты для растворения масляных отложений.
Аккуратно протрите поверхности безворсовой салфеткой, меняя её по мере загрязнения.
Повторите обработку очистителем при наличии стойких загрязнений.
Продуйте посадочную зону сжатым воздухом для удаления пыли и остатков жидкости.

Рекомендуемые средства	Запрещенные средства
Очиститель карбюратора	Ацетон
Спецочиститель ДМРВ	Бензин
Изопропиловый спирт	Жесткие щетки

Контрольный этап: Убедитесь в отсутствии ворсинок, капель жидкости и механических частиц. Поверхность должна быть абсолютно сухой и гладкой – это гарантирует герметичность при монтаже нового датчика и прокладки.

Проверка уплотнительной резинки на целостность и эластичность

Осмотрите резиновый уплотнитель по всему периметру на предмет механических повреждений: трещин, надрывов, заломов или следов масляного разбухания. Особое внимание уделите углам и зонам контакта с корпусом воздушного фильтра и фланцем ДМРВ – здесь чаще возникают дефекты.

Сожмите резинку пальцами для оценки эластичности: материал должен быстро восстанавливать форму без остаточной деформации. Утратившая гибкость, задубевшая или липкая резина не обеспечит герметичность, что приведет к подсосу неучтенного воздуха и некорректной работе датчика.

Критерии замены уплотнителя

Наличие видимых разрывов или глубоких трещин (>1 мм)
Потеря упругости (медленное распрямление после сжатия)
Масляная пропитка, вызывающая деформацию
Несоответствие посадочным размерам (провисание или перекос)

Важно: Даже при отсутствии явных дефектов обязательно устанавливайте новый уплотнитель при замене ДМРВ – резина теряет свойства от температурных перепадов и времени.

Нанесение графитовой смазки на уплотнительное кольцо

Перед установкой нового датчика массового расхода воздуха подготовьте уплотнительное кольцо, расположенное на его входной части. Очистите посадочное место в корпусе воздушного фильтра от грязи и остатков старой смазки сухой ветошью. Убедитесь в отсутствии механических повреждений на поверхности кольца и патрубке.

Нанесите тонкий равномерный слой графитовой смазки по всей окружности уплотнителя пальцем или пластиковым шпателем. Избегайте избыточного количества состава – выступающие излишки могут попасть в измерительный элемент ДМРВ. Смазка предотвратит пересыхание резины, облегчит посадку датчика и исключит подсос нефильтрованного воздуха.

Ключевые правила обработки

Используйте только термостойкую графитовую смазку (например, Liqui Moly 7578)
Не применяйте силиконовые составы или WD-40 – они разрушают резину
Контролируйте равномерность покрытия без пропусков участков
Проверяйте отсутствие загрязнений на кольце после нанесения

Правильная ориентация нового датчика при установке

Корректное позиционирование ДМРВ 116 критически влияет на точность измерения воздушного потока и стабильность работы двигателя. Нарушение ориентации приводит к некорректным показаниям, повышенному расходу топлива и ошибкам ECU.

Датчик разработан для одностороннего монтажа: его корпус имеет конструктивные элементы, исключающие поворот на 180°. При установке необходимо совместить пазы на корпусе с направляющими воздуховода, обеспечив герметичность соединения.

Ключевые аспекты монтажа

Контрольные признаки правильной установки:

Маркировка "UP" или стрелка на корпусе должна быть направлена в сторону движения воздуха (к дроссельной заслонке)
Фланцевые крепёжные отверстия совпадают с резьбовыми втулками корпуса воздушного фильтра без перекоса
Уплотнительное кольцо равномерно прижато по всему периметру посадочного места

Типичные ошибки:

Ошибка	Последствия
Перевёрнутая установка (при отсутствии маркировки)	Обратное движение чувствительного элемента, ошибка P0100
Перекос корпуса при затяжке	Подсос нефильтрованного воздуха, завышенные показания
Повреждение уплотнителя	Нарушение калибровочных характеристик, плавающие обороты

Последовательность действий:

Очистите посадочную площадку от грязи
Установите новое уплотнительное кольцо
Совместите направляющие пазы датчика с выступами корпуса воздуховода
Равномерно затяните крепёжные болты моментом 2-3 Н·м
Проверьте отсутствие зазоров по контуру соединения

Верная последовательность затяжки крепежных винтов

Правильная последовательность затяжки винтов крепления ДМРВ напрямую влияет на герметичность соединения и точность показаний датчика. Нарушение порядка может вызвать деформацию корпуса или неравномерное прилегание, что приведет к подсосу неучтенного воздуха и сбоям в работе двигателя.

Для обеспечения равномерного распределения нагрузки и предотвращения перекосов фланца ДМРВ используется метод диагональной (крестообразной) затяжки. Применяйте динамометрический ключ с моментом 2-4 Н·м, избегая перетяжки во избежание повреждения резьбы или корпуса датчика.

Установите ДМРВ 116 в посадочное место, совместив монтажные отверстия.
Вручную наживите все винты до соприкосновения шайб с корпусом.
Затяните первый винт на 30% от номинального момента.
Перейдите к диагонально противоположному винту, затяните его на 30%.
Повторите процедуру с оставшимися винтами в диагональном порядке (при 4 винтах: 1→3→2→4).
Повторите цикл, доводя затяжку до 70% момента.
Выполните финальную затяжку в той же последовательности до полного момента.

Особенности подключения разъема: фиксация защелки

Надежная фиксация защелки разъёма ДМРВ критична для стабильной работы двигателя. Недостаточное закрепление вызывает вибрационное расшатывание контактов, что приводит к прерыванию сигнала датчика и сбоям в формировании топливной смеси.

Конструкция разъёма 116-го ДМРВ включает пластиковый рычаг-фиксатор, который при полном подключении защёлкивается с характерным щелчком. Этот механизм предотвращает самопроизвольное отсоединение даже при сильной вибрации подкапотного пространства.

Правила подключения

Совместите ключ-паз на разъёме с выступом на датчике перед соединением
Приложите равномерное давление до упора без перекоса
Проверьте полное защелкивание фиксатора визуально и на ощупь

Типичные ошибки:

Фиксатор остаётся в приподнятом состоянии после монтажа
Механическое запирание без совмещения направляющих элементов
Использование силы для закрытия несовмещённого разъёма

Правильно	Неправильно
Фиксатор плотно прилегает к корпусу	Щель между фиксатором и разъёмом
Слышен чёткий щелчок	Фиксатор двигается свободно

После установки обязательно проверьте отсутствие люфта: попытка ручного оттягивания разъёма не должна приводить к его смещению. Повреждённый фиксатор требует замены колодки во избежание аварийного отсоединения при движении.

Сборка воздуховода: совмещение меток и затяжка хомутов

После установки нового ДМРВ в посадочное место приступайте к монтажу воздуховода. Совместите технологические метки на корпусе воздушного фильтра и резиновом патрубке – они обеспечивают правильное взаимное положение деталей. Нарушение их совпадения может вызвать перегибы гофры или неплотное прилегание.

Наденьте патрубок воздуховода на штуцер ДМРВ до упора, контролируя отсутствие перекоса. Убедитесь, что резиновое уплотнительное кольцо на датчике не сместилось и плотно прижато корпусом патрубка. Расправьте гофрированную часть во избежание заломов, влияющих на поток воздуха.

Последовательность затяжки хомутов

Выполняйте фиксацию в строгой последовательности:

Затяните хомут со стороны дроссельного узла. Предварительно ослабленный винт затягивайте крестовой отверткой или торксом до плотного обжатия патрубка без деформации пластика.
Затяните хомут со стороны ДМРВ. Убедитесь, что датчик не сместился, а патрубок полностью сел на штуцер. Затяжку производите равномерно до умеренного усилия.

Важно: Используйте только штатные хомуты и не применяйте избыточное усилие при закручивании – это может повредить пластиковые штуцеры или разрезать резину. Проверьте отсутствие зазоров и подтравливания воздуха рукой на запущенном двигателе.

Контакт	Назначение	Цвет провода*
1	Сигнал к ЭБУ	Жёлтый
2	Питание +12V	Розовый/серый
3	Заземление	Зелёный
4	Выход температуры	Белый

Анализ ошибок ЭБУ после установки ДМРВ 116 через диагностический сканер

После замены датчика массового расхода воздуха на модели 116 владельцы ВАЗ/ГАЗ часто сталкиваются с ошибками ЭБУ, выявляемыми сканером. Ключевые коды неисправностей включают P0100 (неисправность цепи ДМРВ), P0102 (низкий уровень сигнала) и P0103 (высокий уровень сигнала). Эти ошибки указывают на проблемы с электрическими параметрами или физическим состоянием нового датчика.

Важно учитывать факторы, влияющие на корректность показаний: негерметичность патрубка между ДМРВ и дроссельной заслонкой, загрязнение воздушного фильтра или подсос неучтенного воздуха через трещины. Также возможны ошибки из-за неправильной калибровки ЭБУ после замены, требующей сброса адаптаций.

Типичные причины ошибок и действия для устранения

Ошибка P0100: Проверить целостность проводки и контактов в разъеме ДМРВ. Убедиться в отсутствии окислов.
Ошибки P0102/P0103:
- Контроль напряжения питания (должно быть 12В при включенном зажигании)
- Замер сигнального напряжения (норма: 0.99-1.02В на холостом ходу)
Ложные срабатывания: Осмотр патрубков на предмет трещин, проверка плотности установки воздушного фильтра.

Ошибка	Возможная причина	Действия
P0170	Некорректная топливная коррекция	Проверить герметичность впуска, качество ДМРВ
P0101	Расхождение показаний с расчетными	Калибровка ЭБУ, замена неоригинального датчика

После устранения неисправностей обязательно выполните сброс ошибок через сканер и проведите тест-драйв для проверки динамических параметров. Если ошибки возвращаются, проанализируйте данные в реальном времени: расход воздуха на холостом ходу должен составлять 8-10 кг/час для 1.6-литровых двигателей.

Сброс адаптаций бортового компьютера на автомобилях ВАЗ

После замены ДМРВ 116 на автомобилях ВАЗ необходимо выполнить сброс адаптаций бортового компьютера. Старые адаптивные параметры, записанные в памяти ЭБУ, не соответствуют новому датчику, что приводит к некорректной работе двигателя и повышенному расходу топлива. Без этой процедуры электронный блок продолжит использовать устаревшие калибровочные данные.

Сброс адаптаций позволяет ЭБУ заново "обучиться" характеристикам нового ДМРВ в текущих условиях эксплуатации. Игнорирование этого шага может вызвать плавающие обороты холостого хода, рывки при разгоне или ошибки по смеси, даже при исправной установке детали.

Методы сброса адаптаций

Стандартная процедура через отключение АКБ:

Заглушить двигатель, выключить зажигание и все энергопотребители
Отсоединить минусовую клемму аккумулятора на 15-20 минут
Нажать педаль тормоза на 10 секунд для снятия остаточного заряда
Подключить клемму АКБ и запустить двигатель без нажатия на газ
Дать поработать на холостом ходу 10-15 минут (до включения вентилятора)

С использованием диагностического оборудования:

Через OBD-II сканер с поддержкой протокола ВАЗ (ELM327, K-Line)
В программе (OpenDiag, SMS-Diagnostic) выбрать раздел "ЭБУ двигателя" → "Адаптации"
Выполнить операции: "Сброс долговременной коррекции" и "Обучение холостому ходу"

Метод	Время выполнения	Особенности
Отключение АКБ	20-30 минут	Сбрасывает все адаптации, требует последующей калибровки ХХ
Диагностический сканер	5-7 минут	Точечный сброс параметров ДМРВ, сохраняет другие настройки

Важные нюансы: После сброса избегайте резких нагрузок первые 50-100 км пробега. ЭБУ должен провести коррекцию топливоподачи в разных режимах работы двигателя. При сохранении проблем проверьте герметичность патрубка между ДМРВ и дросселем, а также целостность разъема датчика.

Особенности калибровки ДМРВ на двигателях ГАЗ

Калибровка ДМРВ на двигателях ГАЗ требует обязательного использования специализированного диагностического оборудования, подключенного к штатному ЭБУ (МКЭ, ИТЭЛМА, Bosch). Процедура выполняется через заводские диагностические протоколы (K-Line, CAN) с применением официального ПО производителя ЭБУ или профессиональных инструментов вроде ПО АСКАН.

Точность калибровки напрямую зависит от соблюдения регламентных условий: двигатель должен быть прогрет до рабочей температуры (+85...+95°C), напряжение бортовой сети – стабилизировано (13.5–14.2 В), а воздушный фильтр – чист. Параметры окружающей среды (атмосферное давление, влажность) вносятся в ПО вручную или считываются датчиками ЭБУ.

Ключевые отличия от процедуры для ВАЗ

Адаптация коэффициентов коррекции: После физической установки ДМРВ требуется ручной ввод поправочных коэффициентов (K_выс, K_низ) через диагностическое ПО. Значения индивидуальны для каждого экземпляра датчика и указаны в паспорте ДМРВ.
Обучение нулевого расхода: При замене датчика выполняется принудительная процедура "Обучение ХХ" для записи в ЭБУ базовых показателей при закрытой дроссельной заслонке (ключевые этапы: прогрев → заглушка → 10 сек ожидания → запуск).
Верификация по лямбда-зонду: Корректность калибровки контролируется через анализ краткосрочных/долгосрочных топливных коррекций (STFT/LTFT). Допустимое отклонение – не более ±5% после 20 минут работы под нагрузкой.

Параметр	Эталонное значение для ГАЗ	Особенности контроля
Напряжение ДМРВ (ХХ)	0.99–1.01 В	Замер при 800±50 об/мин, отклонение >0.03 В требует перекалибровки
Расход воздуха (ХХ)	8.5–10.5 кг/ч	Проверяется при отключенных энергопотребителях (фары, кондиционер)
Динамический отклик	Резкий рост до 250–300 кг/ч	Фиксируется при резком открытии дросселя на прогретом двигателе

Проверка герметичности патрубка – утечки воздуха до/после ДМРВ искажают калибровку.
Калибровка нуля выполняется только на заглушенном двигателе при включенном зажигании.
После замены обязателен сброс адаптаций ЭБУ через диагностический разъем.

Первый запуск двигателя: на что обращать внимание

Перед запуском повторно убедитесь в правильности установки ДМРВ: плотность посадки в корпус воздушного фильтра, целостность уплотнительного кольца, отсутствие перегибов гофры впускного патрубка и надежность фиксации электрического разъема. Проверьте, чтобы все вакуумные шланги и хомуты после дроссельного узла были затянуты – подсос неучтенного воздуха исказит показания нового датчика.

После включения зажигания выдержите паузу 5-7 секунд для инициализации ЭБУ и калибровки ДМРВ, не нажимая педаль акселератора. Только затем выполните запуск стартером, избегая длительной прокрутки (более 5-7 секунд). Сразу после пуска не газуйте – дайте двигателю поработать на холостом ходу минимум 1-2 минуты для адаптации параметров.

Контрольные параметры после пуска:

Стабильность оборотов холостого хода: стрелка тахометра должна держаться в диапазоне 750-850 об/мин без «плавания» или рывков.
Отсутствие ошибок: контролируйте лампу «Check Engine». Ее кратковременное загорание при пуске – норма, но постоянное горение или мигание сигнализирует о проблеме.
Качество работы мотора: прислушайтесь к равномерности звука выхлопа, отсутствию вибраций на кузове и подергиваний при неподвижной педали газа.

Симптом	Возможная причина	Действия
Высокие обороты (свыше 1000 об/мин)	Подсос воздуха во впуске, неисправность РХХ	Проверить герметичность патрубков, прогреть мотор до рабочей температуры
Глохнет на холостом ходу	Неправильное положение ДМРВ, повреждение разъема	Выключить зажигание, переподключить колодку проводов
Черный дым из выхлопной	Переобогащение смеси из-за ошибок установки	Проверить ориентацию датчика (метка «AIR FLOW» к фильтру)

После прогрева до 80-90°С проверьте реакцию на педаль газа: плавное нажатие должно сопровождаться мгновенным набором оборотов без провалов. Для окончательной проверки считайте ошибки через диагностический разъем OBD-II – даже при нормальной работе мотора в памяти ЭБУ могут сохраниться старые коды, требующие очистки.

Проверка показаний датчика в режиме реального времени

Диагностика ДМРВ-116 в реальном времени осуществляется через диагностический разъем OBD-II с использованием совместимого сканера. Данный метод позволяет отслеживать параметры датчика при работающем двигателе на разных режимах (холостой ход, перегазовки, стабильные обороты). Ключевой проверяемый параметр – напряжение сигнала или массовый расход воздуха в кг/час, передаваемые в ЭБУ.

Для корректной интерпретации показаний требуется прогреть двигатель до рабочей температуры (80-90°C) и отключить энергопотребители (кондиционер, фары, аудиосистему). Нестабильность значений при неизменных оборотах, нулевые показания или выход за физические пределы свидетельствуют о неисправности ДМРВ-116 или сопутствующих систем.

Порядок диагностики

Подключите сканер (например, ELM327 с ПО типа Torque, OpenDiag) к разъёму OBD-II автомобиля
Запустите двигатель и активируйте режим реального времени в диагностической программе
Выберите параметры:
- Напряжение сигнала ДМРВ (0.8-1.2В на холостом ходу)
- Массовый расход воздуха (кг/час)
- Обороты двигателя (об/мин)
Фиксируйте показания в трёх режимах:
1. Холостой ход (750-850 об/мин)
2. Плавное увеличение оборотов до 3000 об/мин
3. Резкая перегазовка с последующей стабилизацией

Режим работы	Нормальные показания ДМРВ-116	Признаки неисправности
Холостой ход	8-12 кг/час 0.99-1.02 В	Значения ниже 7 кг/час или выше 15 кг/час
2500 об/мин	22-28 кг/час 1.8-2.0 В	Резкие скачки показаний, задержка реакции
Резкое ускорение	Плавный рост до 35-45 кг/час	Провалы в показаниях, "залипание" значений

Особое внимание уделите реакции датчика при резком закрытии дросселя – показания должны быстро снижаться до холостых значений. Зависание данных выше 15 кг/час после сброса газа указывает на загрязнение чувствительного элемента или механическое повреждение. Расхождение между фактическими оборотами и показаниями ДМРВ более 20% требует проверки подсоса воздуха.

Контроль расхода воздуха на холостых оборотах

После замены ДМРВ 116 на автомобилях ВАЗ (2110, 2114, Приора, Калина, Гранта) или ГАЗ (Волга Сайбер, Газель Бизнес) критически важен контроль расхода воздуха на холостом ходу. Этот параметр напрямую влияет на стабильность оборотов двигателя, качество топливной смеси и корректность работы системы управления.

Нормальные показатели расхода воздуха на прогретом двигателе при холостых оборотах (750-850 об/мин) должны находиться в следующих пределах:

Проверка и анализ показаний

Для диагностики используйте диагностический сканер или адаптер ELM327 с ПО (например, OpenDiag, Torque). Обратите внимание:

Запустите двигатель и дождитесь выхода на рабочую температуру (85-95°C).
Отключите все энергопотребители (кондиционер, фары, обогрев).
Снимите показания параметра "Массовый расход воздуха" (кг/час или г/сек) в режиме реального времени.

Модель двигателя	Нормальный расход (кг/час)	Признаки отклонения
ВАЗ 8V (1.5L, 1.6L)	8.5-10.5	Плавание оборотов, детонация
ВАЗ 16V (1.6L)	9.0-11.0	Рывки при старте, повышенный расход топлива
ГАЗ Chrysler 2.4L	11.5-13.5	Неустойчивая работа на "нейтрали"

Причины отклонений от нормы:

Подсос неучтенного воздуха через трещины в патрубках, прокладках впускного коллектора или клапан PCV.
Неправильная установка ДМРВ (нарушение уплотнения, повреждение сетки).
Загрязнение дроссельной заслонки или регулятора холостого хода.
Ошибка калибровки нового датчика (требует проверки прошивки ЭБУ).

Важно: Если показания выходят за допустимые пределы даже после замены ДМРВ, выполните проверку герметичности впускного тракта дымогенератором и осмотрите соединения датчика. Повторная диагностика ЭБУ обязательна для исключения ошибок адаптации.

Тест-драйв для оценки реакции дросселя и тяговых характеристик

После установки ДМРВ 116 выполните контрольную поездку на прогретом двигателе. Используйте стандартный маршрут с сочетанием городского цикла и загородной трассы для объективной оценки.

Сфокусируйтесь на поведении автомобиля при резком/плавном открытии дросселя и работе в зонах низких/средних оборотов. Отслеживайте отсутствие провалов мощности при разгоне и стабильность холостого хода после остановки.

Старт с места:
- Резкое нажатие педали газа на ½ хода с одновременным отпусканием сцепления
- Проверка отсутствия "затыкания" двигателя и плавности подхвата
Разгон в диапазоне 2000-4000 об/мин:
- Ускорение на 2-3 передаче при полном открытии дросселя
- Фиксация времени достижения заданной скорости (например, 60-100 км/ч)
Реакция на переходные режимы:
- Резкий сброс газа при движении 50-60 км/ч с последующим интенсивным ускорением
- Проверка на рывки или задержку отклика

Параметр	Корректная работа	Неисправность
Отклик на педаль газа	Мгновенная реакция без провалов	Задержка >1 сек, "провалы" мощности
Тяга на низких оборотах	Уверенный подхват с 1500 об/мин	Необходимость "раскручивать" двигатель
Стабильность ХХ	Обороты 750-800 без плавания	Самопроизвольное изменение ±100 об/мин

Важно: при тестировании исключите влияние других факторов - низкое качество топлива, подсос воздуха во впуске или проблемы с системой зажигания могут исказить результаты проверки нового ДМРВ.

Критические ошибки при установке и способы их избежать

Повреждение чувствительного элемента при монтаже – частая ошибка: даже легкое касание проволочного термоанемометра или пленочного сенсора пальцами, инструментами или ветошью нарушает калибровку. Неаккуратное обращение с датчиком до установки (падения, контакт с техническими жидкостями) также выводит его из строя.

Неправильная ориентация корпуса ДМРВ в воздуховоде ведет к некорректным показаниям: стрелка или метка на корпусе должны совпадать с направлением потока воздуха. Игнорирование герметичности соединения с патрубком вызывает подсос неучтенного воздуха, что искажает данные и провоцирует ошибки ECU.

Распространенные ошибки и профилактика

Ошибка	Способ избежать
Попадание масла, грязи или влаги на сенсор	Очистить патрубок и воздушный фильтр перед монтажом. Проверить систему вентиляции картера на избыток масляных паров.
Использование силиконовых герметиков	Применять только штатные уплотнительные кольца. Пары силикона загрязняют платиновый элемент.
Неполное подключение разъёма	Убедиться в характерном щелчке фиксатора. Осмотреть контакты на окисление или деформацию.
Установка контрафактного датчика	Проверять маркировку оригинального ДМРВ (Bosch 0 280 218 116), упаковку и наличие голограмм.

После установки обязательна адаптация ECU: сбросить ошибки сканером, дать двигателю поработать на холостых 10–15 минут. Проверить параметры «Расход воздуха» и «Напряжение ДМРВ» через диагностическое ПО: для исправного датчика 8–13 кг/час (холостой ход) и 0.99–1.02 В.

Список источников

Статья основана на технической документации, руководствах по ремонту и экспертных материалах, посвященных работе с датчиками массового расхода воздуха на автомобилях российского производства.

При подготовке использовались специализированные ресурсы для автомобилистов, инструкции производителей и практические рекомендации по диагностике и замене компонентов топливной системы.

Официальные руководства по ремонту автомобилей ВАЗ (Lada) и ГАЗ
Технические спецификации производителей датчиков ДМРВ 116
Мануалы по диагностике двигателей с контроллерами Bosch M7.9.7 и Январь
Профильные автомобильные форумы (тематические ветки по ДМРВ)
Видеоинструкции по замене датчиков на каналах автоэлектриков
Сравнительные обзоры совместимости ДМРВ 116 с разными моделями двигателей
Статьи о калибровке и адаптации ДМРВ после замены
Каталоги запчастей с кодами оригинальных и аналоговых датчиков
