Замена датчика скорости Лада Гранта - инструкция

Статья обновлена: 18.08.2025

Датчик скорости на Лада Гранта передаёт данные о скорости вращения колёс на электронный блок управления.

Неисправность датчика приводит к некорректной работе спидометра, сбоям в показаниях одометра и нарушению алгоритмов двигателя.

Своевременная замена восстановит точность показаний приборной панели и стабильность работы силового агрегата.

Выбор оригинального датчика скорости

Оригинальный датчик скорости для Лада Гранта гарантирует точное соответствие техническим параметрам автомобиля: корректную длину штока, совместимость разъёма и правильные импульсные характеристики. Несовпадение любого из этих критериев приведёт к сбоям в работе спидометра, одометра и электронных систем управления двигателем.

Идентифицировать оригинальную деталь можно по заводскому артикулу 11180-3843010-00 или каталожному номеру 8450008653. На корпусе авторизованных изделий присутствует логотип производителя (АвтоВАЗ или Bosch) и маркировка с датой выпуска. Упаковка содержит голограмму, штрих-код и защитные элементы.

Критерии выбора и риски контрафакта

Приобретать датчик рекомендуется исключительно у официальных дилеров Lada или в сертифицированных магазинах автозапчастей. Избегайте покупок на стихийных рынках – до 40% представленных там комплектующих являются подделками. Отличительные признаки контрафакта:

Нечёткая гравировка на корпусе
Отсутствие защитной плёнки на контактах
Слипшаяся термоусадочная лента на проводе

Установка неоригинального аналога вызывает типичные проблемы:

Самопроизвольное движение стрелки спидометра на холостом ходу
Ошибка Р0500 в диагностическом сканере
Сбои в работе ЭСУД и увеличение расхода топлива

Параметр	Оригинал	Аналог
Ресурс работы	60-80 тыс. км	15-30 тыс. км
Погрешность показаний	±2%	До 12%
Гарантия	12 месяцев	1-3 месяца

Альтернативные производители датчиков

При выборе замены штатного датчика скорости для Лада Гранта автовладельцы часто рассматривают альтернативные бренды. Эти аналоги обычно дешевле оригинальных запчастей АВТОВАЗ, но требуют внимательного подбора по параметрам совместимости.

Качественные неоригинальные датчики должны соответствовать заводским характеристикам: напряжение 12V, импульсный сигнал (6 импульсов на метр пути), резьба М14×1.5 и идентичный разъём подключения. Нарушение этих параметров приведёт к ошибкам спидометра или ABS.

Проверенные производители

ERA (Италия) - оптимальный баланс цены и качества, ресурс до 50 000 км
FAE (Испания) - повышенная устойчивость к вибрациям, герметичный корпус
Profit (Россия) - бюджетный вариант с адаптацией под российский климат
Hans Pries (Германия) - премиальный сегмент с медным сердечником

Важно: Избегайте безымянных китайских аналогов – они часто имеют погрешность сигнала более 15% и выходят из строя через 3-6 месяцев. При установке любого датчика очищайте посадочное место от металлической стружки магнитом.

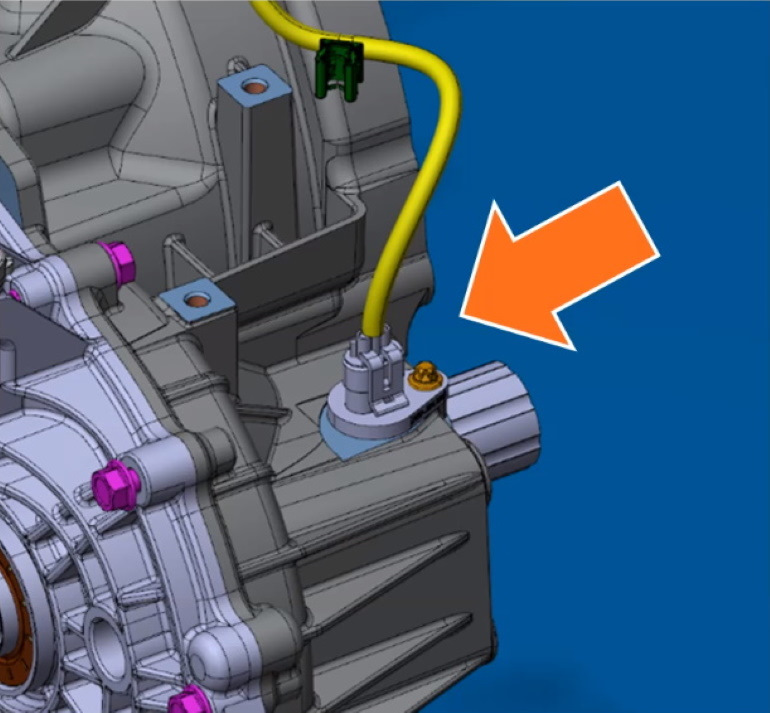

Расположение датчика скорости на Лада Гранта

Датчик скорости установлен на корпусе механической коробки переключения передач (КПП) в моторном отсеке автомобиля. Он монтируется вертикально в верхней части картера КПП, в зоне между двигателем и салонным щитом.

Точное место зависит от типа двигателя: на 8-клапанных моторах датчик располагается ближе к аккумулятору, на 16-клапанных версиях – со стороны воздушного фильтра и дроссельного узла. Доступ к нему частично ограничен патрубками и жгутами проводов.

Ключевые ориентиры для поиска

Визуальные признаки:
- Пластиковый корпус чёрного цвета
- Шестигранное посадочное место под ключ на 22 мм
- Электрический разъём с 3 контактами (часто серого или бежевого цвета)
Соседние элементы:
- Привод сцепления (кулиса)
- Шланги системы охлаждения
- Кронштейн жгута ЭСУД

Тип двигателя	Дополнительные ориентиры
8-клапанный (11183)	Находится под бачком омывателя, левее щупа уровня масла в КПП
16-клапанный (21126/21127)	Расположен за патрубком вентиляции картера, ниже дроссельной заслонки

Важно: для точной идентификации проследите трассу проводов от разъёма – жгут датчика скорости соединяется с основной проводкой в районе кожуха рулевой колонки.

Отсоединение клеммы аккумулятора

Перед любыми манипуляциями с электрооборудованием автомобиля необходимо полностью обесточить систему. Отключение аккумулятора исключает риск короткого замыкания при работе с датчиком скорости и предотвращает срабатывание подушек безопасности.

Начинайте всегда с отрицательной клеммы (-), обозначенной черным цветом или знаком "минус". Эта последовательность критична: снятие "плюса" первым может вызвать замыкание при случайном контакте инструмента с кузовом.

Правильная последовательность действий

Заглушите двигатель и извлеките ключ из замка зажигания
Наденьте защитные перчатки (резиновые или диэлектрические)
Ключом на 10 мм ослабьте гайку крепления наконечника минусового провода
Снимите клемму с токовывода, аккуратно покачивая из стороны в сторону
Зафиксируйте провод в отведенном положении, исключив контакт с клеммой

Важно: Изолируйте снятую клемму тряпичной ветошью или пластиковым колпачком. Не допускайте одновременного касания металлическим инструментом обеих клемм аккумулятора – это вызовет искрение и повреждение бортовой сети.

Доступ к датчику скорости через подкапотное пространство

Для замены датчика скорости (ДС) на Лада Гранта основной доступ осуществляется через подкапотное пространство. Элемент расположен в задней части двигательного отсека, что требует демонтажа воздушного патрубка и корпуса воздушного фильтра для полноценного подхода.

Датчик закреплен на верхней части корпуса КПП, ориентирован в сторону салона. К нему подключен разъем электропроводки, который необходимо отсоединить перед извлечением. Фиксация осуществляется одним болтом под ключ на 10 мм.

Порядок работ

Снять минусовую клемму с АКБ для обесточивания системы
Демонтировать корпус воздушного фильра:
- Отсоединить патрубок дроссельного узла
- Выкрутить гайки крепления корпуса (ключ на 10 мм)
- Убрать корпус фильтра в сторону
Найти ДС на КПП (цилиндрический элемент с пластиковой шестерней)
Отжать фиксатор разъема проводки и отсоединить колодку
Выкрутить крепежный болт торцовым ключом на 10 мм
Аккуратно вытянуть датчик из посадочного гнезда

Важно: При установке нового датчика совместите паз на его корпусе с выступом в гнезде КПП для правильной ориентации. Затяжку болта производить без чрезмерных усилий (момент 8-12 Н·м). Перед сборкой очистите посадочное место от загрязнений.

Параметр	Характеристика
Расположение	Верх коробки передач, возле щитка передка
Крепеж	Болт М6×12 под ключ 10 мм
Особенности монтажа	Фиксация стопорным штифтом на корпусе

Примечание: После замены обязательна проверка работы спидометра и одометра на ходу. Ошибка Р0500 в памяти ЭБУ должна исчезнуть.

Снятие патрубка воздушного фильтра

Патрубок воздушного фильтра расположен между корпусом фильтра и дроссельным узлом, перекрывая доступ к датчику скорости. Для его демонтажа требуется освободить крепежные хомуты и отсоединить дополнительные шланги.

Перед началом работ убедитесь в остывании двигателя во избежание ожогов. Проверьте наличие необходимых инструментов: крестовой отвертки и плоскогубцев (при наличии фиксаторов).

Ослабьте хомуты крепления:
- Крестовой отверткой ослабьте винт хомута в месте соединения патрубка с корпусом воздушного фильтра.
- Аналогично ослабьте хомут на стыке с дроссельным узлом (не снимая полностью).
Отсоедините дополнительные шланги:
- Снимите шланг вентиляции картера (присутствует на большинстве моделей), нажав на пластиковый фиксатор.
- При наличии датчика температуры/расхода воздуха – аккуратно отсоедините разъем электропроводки.
Извлеките патрубок:
- Поверните патрубок вокруг оси, освобождая резиновые уплотнители от посадочных мест.
- Потяните вверх с равным усилием, одновременно выводя из дроссельного узла и корпуса фильтра.

Элемент крепления	Инструмент	Особенности
Металлические хомуты	Крестовая отвертка	Не выкручивайте винты полностью – достаточно ослабления
Пластиковые фиксаторы шлангов	Плоскогубцы (при закисании)	Нажимайте на центральный выступ, не ломая защелки

Поиск датчика скорости на коробке передач

Датчик скорости (ДС) на Лада Гранта расположен непосредственно на коробке передач в верхней части картера. Для доступа необходимо открыть капот и визуально осмотреть область крепления КПП к двигателю со стороны аккумуляторной батареи.

Идентифицировать датчик можно по характерным признакам: пластиковый корпус черного цвета цилиндрической формы диаметром 3-4 см с выходящим из него электрическим разъемом на 3 контакта. Элемент закреплен вертикально в специальном посадочном отверстии при помощи резьбового соединения.

Пошаговая локализация

Следуйте алгоритму для точного обнаружения:

Отсоедините минусовую клемму аккумулятора
Снимите пластиковый кожух двигателя (при наличии)
Осмотрите верхнюю плоскость КПП между блоком цилиндров и щитком передка
Найдите разъем с проводами, идущими к штекеру на корпусе датчика

Ориентир	Расположение
Соседние элементы	Рядом с датчиком положения распредвала
Глубина установки	Корпус утоплен в КПП на 2/3 высоты

Важно! На 8-клапанных двигателях доступ осложнен патрубком вентиляции картера - может потребоваться его временное смещение. На 16-клапанных версиях видимость лучше, но мешают жгуты электропроводки.

Осмотр электрического разъёма подключения

Отсоедините колодку проводов от датчика скорости, нажав на пластиковый фиксатор разъёма. Тщательно очистите контакты от грязи, окислов или следов коррозии с помощью специального очистителя электроцепей либо ватной палочки, смоченной в спирте. Убедитесь, что внутри разъёма отсутствуют влага или технические жидкости.

Внимательно осмотрите пластиковый корпус колодки на предмет трещин, оплавлений или деформации. Проверьте плотность посадки металлических клемм внутри разъёма – они не должны свободно двигаться или выпадать. Особое внимание уделите целостности проводов в месте входа в колодку: часто встречаются переломы изоляции или обрывы жил.

Ключевые элементы диагностики

Состояние контактов: Позолоченные поверхности должны быть чистыми, без зелёного или белого налёта окисления
Фиксация разъёма: Защёлка обязана надёжно удерживать соединение с датчиком
Позиционирование проводов: Цветовая маркировка жил должна соответствовать схеме подключения

Проблема	Последствия
Окисление контактов	Прерывистый сигнал скорости
Разболтанные клеммы	Самопроизвольное отключение датчика
Нарушение изоляции проводов	Короткое замыкание или обрыв цепи

При обнаружении необратимых повреждений разъёма потребуется замена всей колодки с проведением работ по пайке и термоусадке соединений. После ремонта обязательно проверьте надёжность фиксации разъёма на датчике до характерного щелчка фиксатора.

Фиксация проводов от случайного отсоединения

После установки нового датчика скорости критически важно надёжно зафиксировать его разъём и проводку. Вибрация двигателя и движения подвески могут вызвать ослабление контактов, что приведёт к сбоям в работе спидометра и ошибкам ЭБУ.

Проверьте плотность посадки колодки разъёма на датчике – должен быть слышен чёткий щелчок фиксатора. Убедитесь, что пластиковый замок защёлкнулся полностью, предотвращая самопроизвольное выпадение контактов при эксплуатации автомобиля.

Дополнительные меры защиты проводки

Используйте пластиковые стяжки или хомуты для крепления жгута проводов к стационарным элементам кузова
Изолируйте место соединения от влаги термоусадкой или изолентой
Прокладывайте провода вдали от подвижных деталей и горячих поверхностей

Контрольная проверка: После фиксации резко дёрните разъём рукой – он должен оставаться неподвижным. Заведите двигатель и несколько раз переключите передачи (на МКПП), наблюдая за стабильностью показаний спидометра во время тестовой поездки.

Отжим пластикового фиксатора разъёма

Для отсоединения колодки проводов от датчика скорости необходимо аккуратно отжать пружинный фиксатор, расположенный на верхней части разъёма. Данный элемент удерживает контакты в стабильном положении и предотвращает самопроизвольное расцепление при вибрациях. Фиксатор представляет собой гибкую пластиковую защёлку, интегрированную в корпус разъёмной части.

Найдите на колодке выступающий язычок прямоугольной или трапециевидной формы – это и есть запорный механизм. Не применяйте металлические инструменты во избежание повреждения хрупкого пластика. Достаточно надавить большим пальцем на центральную часть язычка по направлению к корпусу разъёма до характерного щелчка.

Последовательность действий

Очистите область вокруг фиксатора от грязи щёткой
Зафиксируйте корпус разъёма левой рукой
Пальцем правой руки равномерно нажмите на защёлку до упора
Удерживая фиксатор в утопленном положении, потяните колодку на себя

Важно: При недостаточном усилии язычок не освободит зацеп, а чрезмерный нажим может привести к:

Обламыванию фиксирующего выступа
Появлению трещин в основании защёлки
Деформации направляющих пазов

Если фиксатор не поддаётся ручному воздействию, разрешается кратковременно использовать пластиковую монтажную лопатку шириной не более 5 мм. Вставьте инструмент между корпусом и боковиной язычка, затем аккуратно создайте точку опоры для снятия механического напряжения.

Замена датчика скорости на Лада Гранта

Перед отсоединением колодки проводов убедитесь, что зажигание автомобиля полностью выключено. Это исключит риск короткого замыкания и повреждения электронных компонентов при работе с разъемами.

Найдите пластиковый фиксатор на корпусе колодки. Он обычно расположен сверху или сбоку разъема и имеет небольшой язычок. Тщательно очистите область вокруг колодки от грязи щеткой или сжатым воздухом, чтобы предотвратить попадание мусора в контакты.

Процедура снятия разъема

Выполняйте действия в строгой последовательности:

Большим пальцем прижмите фиксирующий язычок до характерного щелчка
Ухватитесь за корпус колодки (не за провода!) всей ладонью
Плавно раскачивайте разъем из стороны в сторону с минимальной амплитудой
Тяните колодку строго вдоль оси датчика без перекоса

При возникновении сопротивления немедленно прекратите тянуть и проверьте:

Полностью ли отжат фиксатор
Не зацепился ли резиновый уплотнитель за корпус датчика
Отсутствие коррозии на контактах

После снятия немедленно закройте разъем чистой ветошью или защитной заглушкой. Категорически запрещено дергать за провода или использовать металлические инструменты для приложения усилия - это гарантированно повредит контактную группу.

Откручивание датчика скорости с помощью головки на 10

Головка на 10 является ключевым инструментом для демонтажа датчика скорости на Лада Гранта, так как крепежный болт датчика имеет стандартный размер под 10 мм. Применение именно торцевой головки обусловлено ограниченным пространством вокруг узла крепления на коробке передач – обычный рожковый ключ не обеспечит достаточного угла поворота.

Перед началом работ снимите пластиковый кожух двигателя (при наличии) и визуально локализуйте датчик на верхней части КПП вблизи привода правого ШРУСа. Для удобного доступа рекомендуется использовать карданный шарнир или гибкий удлинитель, присоединяемый к трещотке с головкой 10 мм – это позволит обойти препятствия без демонтажа смежных узлов.

Зафиксируйте головку на 10 мм в трещотке, установите удлинитель длиной 15-20 см.
Аккуратно наденьте головку на болт крепления датчика, контролируя положение инструмента на ощупь при ограниченной видимости.
Проворачивайте трещотку против часовой стрелки, прилагая умеренное усилие – болт обычно откручивается без чрезмерного сопротивления.
После ослабления крепежа извлеките болт полностью, избегая его падения в моторный отсек.

Важно: Если болт не поддается, обработайте резьбовое соединение WD-40 и выждите 10 минут. Избегайте резких рывков – головка может сорвать грани болта.

Применение воротка в стеснённых условиях

Основная сложность при демонтаже датчика скорости на Лада Гранта заключается в крайне ограниченном пространстве между корпусом датчика и соседними узлами. Стандартный вороток с длинной рукояткой физически невозможно развернуть на необходимый угол из-за близости кронштейнов, трубок системы охлаждения и элементов впускного коллектора. Даже минимальный ход ключа блокируется конструктивными особенностями моторного отсека.

Оптимальным решением становится использование короткой головки на 10 мм в комбинации с карданным шарниром и компактным трещоточным воротком. Кардан позволяет передавать усилие под углом до 25°, что критично для подхода к крепежному болту. Если доступ полностью перекрыт патрубками, потребуется временно ослабить хомуты и аккуратно отвести мешающие элементы в сторону, избегая резких перегибов.

Стратегии работы инструментом

Укороченные удлинители – сегменты длиной 50-80 мм снижают риск заклинивания инструмента.
Шестигранные биты TORX T30 – предотвращают срыв граней приложением усилия под углом.
Поэтапное выкручивание – каждые 1/4 оборота с перестановкой головки из-за малого свободного сектора.

Инструмент	Назначение	Особенности применения
Гибкий удлинитель	Обход препятствий	Требует контроля от перегиба в замкнутом пространстве
Мини-трещотка	Работа в нулевом зазоре	Малая длина рычага – увеличить усилие ладонью
Головка-удлинитель	Компактный доступ	Комбинируется с шарниром без промежуточных адаптеров

При финальной затяжке нового датчика ограничьте момент 8-10 Н∙м во избежание деформации алюминиевой резьбы в корпусе КПП. Контролируйте соосность при установке – перекос провоцирует заклинивание штока привода.

Выкручивание крепёжного болта против часовой стрелки

После отсоединения электрического разъёма переходите к демонтажу самого датчика, зафиксированного единственным крепёжным болтом. Расположите головку или накидной ключ подходящего размера (чаще всего 10 мм) на грани болта, убедившись в плотном прилегании инструмента во избежание срыва.

Приложите контролируемое усилие левой рукой в направлении против часовой стрелки, сохраняя перпендикулярное положение ключа относительно плоскости крепления. Если болт не поддаётся, аккуратно обработайте резьбовое соединение проникающей смазкой типа WD-40 и выждите 5–10 минут для снижения трения.

Ключевые рекомендации при выкручивании

Используйте короткий вороток – длинные рычаги повышают риск деформации крепёжных ушек датчика при закисшем болте.
Контролируйте усилие – резкие движения могут привести к повреждению датчика или сорванным граням.
Применяйте ударный инструмент точечно – лёгкие постукивания молотком по рукоятке ключа помогают сломать коррозионный слой.

Типовая проблема	Способ решения
Прикипание болта	Многократное смачивание смазкой с интервалом 10 минут
Сорванные грани	Применение экстрактора или пассатижей с фиксацией за основание
Проворачивание датчика	Фиксация корпуса датчика рукой или мягкими тисками

Извлечение корпуса датчика из посадочного места

После отсоединения электрического разъема и выкручивания фиксирующего болта ключом на 10 мм, корпус датчика остается плотно зафиксирован в отверстии картера коробки передач. Посадочное место обычно загрязнено масляными отложениями и дорожной пылью, что создает дополнительное сопротивление.

Возьмитесь рукой за пластиковый корпус датчика, надежно обхватив его пальцами. Избегайте приложения усилия к хрупкому разъему или проводам. Аккуратно раскачивайте корпус из стороны в сторону по траектории, параллельной оси вала КПП. Одновременно с раскачиванием тяните датчик строго наружу плавным усилием без рывков.

Ключевые моменты при демонтаже

Не используйте металлические инструменты для поддевания – высок риск повреждения алюминиевого картера КПП или пластикового корпуса датчика
При сильном прикипании обработайте стык специальным очистителем резьб (WD-40 или аналогом) и выждите 5-7 минут
Если корпус проворачивается, но не выходит – проверьте, полностью ли вывернут крепежный болт

Типовая проблема	Решение
Корпус прикипел к картеру	Повторное нанесение очистителя + аккуратное прогревание феном (не выше 80°C)
Пластик крошится в руках	Захват плоскогубцами через мягкую ткань за металлическую втулку датчика

После извлечения немедленно закройте отверстие в КПП чистой ветошью или пластиковой заглушкой для предотвращения вытекания масла и попадания грязи. Удалите остатки старой прокладки и масляный нагар с посадочного места скребком из мягкого пластика.

Очистка гнезда установки от грязи

После извлечения старого датчика скорости внимательно осмотрите посадочное гнездо на КПП. Скопившаяся грязь, металлическая стружка или следы коррозии нарушают контакт и приводят к сбоям в работе нового датчика. Используйте сухую чистую ветошь для удаления рыхлых загрязнений с поверхности фланца и внутри отверстия.

Для обработки труднодоступных участков примените:

Мягкую кисточку с синтетическим ворсом для сметания пыли
Баллончик со сжатым воздухом (продуйте резьбовое отверстие)
Обезжириватель (нанесите на ватную палочку, обработайте контакты)

Избегайте абразивных материалов и агрессивных растворителей – они повреждают посадочную плоскость. Проверьте целостность резинового уплотнительного кольца на новом датчике перед установкой.

Контроль состояния уплотнительного кольца

При демонтаже старого датчика скорости внимательно осмотрите уплотнительное кольцо, остающееся в посадочном отверстии коробки передач или на снятом устройстве. Наличие микротрещин, потертостей, вмятин или затвердевания материала свидетельствует о потере эластичности и герметизирующих свойств. Поврежденное кольцо не предотвратит проникновение пыли, влаги и утечку трансмиссионного масла.

Категорически запрещена повторная установка деформированного или поврежденного уплотнителя даже при видимой целостности. Незначительные дефекты при монтаже провоцируют нарушение геометрии соединения, что приводит к подсосу воздуха и некорректным показаниям датчика. Герметичность узла критична для защиты чувствительных электронных компонентов от воздействия агрессивной среды.

Порядок действий при замене

Обезжирьте посадочную зону на КПП ветошью, смоченной в бензине «Калоша» или спирте
Установите новое кольцо на штуцер датчика, убедившись в равномерном размещении по всей окружности
Нанесите тонкий слой трансмиссионного масла на внешнюю поверхность уплотнителя для облегчения монтажа

Тип дефекта	Последствия	Решение
Радиальные трещины	Просачивание масла на корпус КПП	Обязательная замена
Выработка посадочного профиля	Ложные сигналы датчика из-за вибраций	Подбор кольца по диаметру
Загрязнение канавки	Неравномерная посадка детали	Механическая очистка посадочного места

Используйте только оригинальные уплотнители (артикул 8450006053) или сертифицированные аналоги. Несоответствие диаметра или твердости резины вызовет перекос датчика при затяжке, что нарушит калибровку расстояния до импульсного кольца.

Установка нового датчика скорости в гнездо

Очистите посадочное гнездо от грязи и остатков старой уплотнительной прокладки ветошью, при необходимости используйте мягкую щётку. Убедитесь, что контакты внутри разъёма не деформированы и не окислены – при обнаружении проблем аккуратно подогните их отвёрткой или обработайте контактным спреем.

Смажьте новое резиновое уплотнительное кольцо датчика тонким слоем трансмиссионного масла для предотвращения повреждений при установке. Проверьте соответствие резьбы и маркировки заменяемой детали оригиналу во избежание ошибок подключения.

Процесс монтажа

Аккуратно вставьте корпус датчика в гнездо КПП, совместив шлицы приводного вала с шестернёми привода спидометра
Вращайте устройство по часовой стрелке до момента касания резьбы, затем затягивайте ключом на 15-20 Н·м
Подсоедините электрический разъём до характерного щелчка фиксатора

Контрольная проверка: Запустите двигатель, приподнимите переднюю часть авто на домкрате и включите передачу. Убедитесь в отсутствии течей трансмиссионной жидкости в зоне установки и плавном росте показаний спидометра при вращении колеса.

Типичные ошибки	Последствия
Перекос корпуса при установке	Повреждение уплотнения, течь масла
Чрезмерное усилие затяжки	Срыв резьбы, деформация корпуса
Неполное соединение разъёма	Прерывистая работа спидометра, ошибка Р0500

Проверьте работу системы во время тестовой поездки – показания спидометра должны соответствовать реальной скорости без скачков. При активации лампы Check Engine или отсутствии сигнала потребуется компьютерная диагностика для сброса ошибок ЭБУ.

Ручная затяжка крепёжного болта по часовой стрелке

После установки нового датчика скорости в посадочное отверстие коробки передач Лада Гранта, необходимо надёжно зафиксировать его крепёжным болтом. Возьмите болт (обычно размером 10 мм) и аккуратно вручную наживите его в резьбовое отверстие на корпусе датчика, вращая по часовой стрелке. Важно избегать перекоса – первые несколько витков резьбы должны идти легко, без усилий.

Когда болт уверенно встал в резьбу и затяжка рукой становится затруднительной, переходите к использованию инструмента. Примените торцевой ключ или головку с трещоткой соответствующего размера. Продолжайте закручивание по часовой стрелке до момента плотного прилегания головки болта к корпусу датчика, но без чрезмерного усилия.

Ключевые моменты при затяжке

Запрещено использовать ударный инструмент – пластиковый корпус датчика может треснуть.
Момент затяжки должен быть умеренным – достаточно ощутимого сопротивления при повороте ключа, не допуская срыва резьбы (ориентировочно 10-15 Н·м).
Проверьте отсутствие зазора между фланцем датчика и КПП после затяжки.

Фиксация болта датчика скорости с усилием 8-10 Н·м

После установки нового датчика скорости в посадочное место коробки передач необходимо аккуратно наживить крепёжный болт вручную. Убедитесь, что резьба зацеплена правильно без перекоса. Использование динамометрического ключа обязательно – это исключит повреждение корпуса датчика или срыв резьбы в алюминиевом картере КПП.

Плавно затягивайте болт, контролируя усилие по шкале ключа. Прекратите затяжку сразу после достижения момента 8-10 Н·м. Перетяжка приведёт к деформации пластикового фланца датчика или разрушению его внутренних компонентов. Недостаточное усилие вызовет утечку трансмиссионного масла и вибрацию датчика во время движения.

Ключевые этапы затяжки

Подготовьте динамометрический ключ с диапазоном 5-20 Н·м.
Затягивайте болт равномерно без рывков до характерного щелчка ключа.
Проверьте отсутствие зазоров между датчиком и привалочной плоскостью КПП.

Параметр	Значение	Последствия нарушения
Момент затяжки	8-10 Н·м	Течь масла / поломка датчика
Тип болта	М6×16 (оригинал)	Срыв резьбы / неплотная фиксация

Важно: после затяжки протрите место соединения ветошью для контроля возможной течи при последующей эксплуатации. Подключение электрического разъёма производите только после фиксации датчика.

Подключение электрического разъёма до щелчка

Возьмите новый датчик скорости и найдите на его корпусе пластиковый разъём с контактами. Совместите его с ответной частью проводки, обращая внимание на направляющие ключи – они должны совпасть с пазами на колодке жгута проводов. Не применяйте силу при соединении во избежание повреждения контактов.

Плавно надавите на разъём до момента ощущения сопротивления. Убедитесь в полном прилегании плоскостей обеих частей соединения. Затем увеличьте давление до характерного щелчка фиксатора – звук подтвердит надёжную посадку. Проверьте визуально: язычок замка должен зайти в паз на корпусе датчика.

Контрольные действия после подключения

Механическая проверка: Попытайтесь осторожно потянуть разъём от датчика – правильно зафиксированное соединение не отсоединится
Визуальный осмотр: Убедитесь в отсутствии перекоса и равномерном зазоре по всему периметру стыка
Тест электропроводки: Аккуратно подёргайте провода возле колодки для выявления ложной фиксации

Ошибка подключения	Последствие
Неполная посадка до щелчка	Прерывистый контакт, сбои показаний спидометра
Перекос колодки	Деформация контактов, замыкание
Принудительная фиксация без совмещения ключей	Поломка фиксатора, необходимость замены разъёма

После установки обязательно выполните тестовую поездку для проверки работы спидометра и одометра. Отсутствие сигнала скорости или хаотичные показания свидетельствуют о неисправном датчике или ненадёжном контакте в разъёме.

Монтаж патрубка воздушного фильтра

Убедитесь, что новый патрубок соответствует модели двигателя и имеет идентичную конструкцию оригинальной детали. Проверьте целостность резиновых уплотнителей и отсутствие деформаций на корпусе перед установкой.

Очистите посадочные места на корпусе воздушного фильтра и дроссельном узле от грязи и остатков старого герметика. Нанесите тонкий слой термостойкого силиконового герметика (например, ABRO GP-201) на фланцы соединений для обеспечения полной герметичности.

Этапы установки

Совместите патрубок с крепежными шпильками на корпусе воздушного фильтра
Наденьте резиновые антивибрационные прокладки на крепежные болты
Равномерно затяните гайки крест-накрест моментом 8-10 Н·м
Подсоедините гофрированную часть к дроссельному узлу до характерного щелчка фиксатора
Проверьте соосность всех компонентов – не допускается перегиб или натяжение патрубка

Контрольная точка	Параметры
Зазор до элементов ГРМ	Минимум 15 мм
Расположение хомутов	Стрелка направлена к штуцеру
Проверка герметичности	Запуск двигателя + распыление WD-40 на стыки

После запуска двигателя обязательно протестируйте систему на подсос воздуха: прислушайтесь к шипящим звукам в зоне соединений. Если обнаружена утечка, ослабьте хомуты, перепозиционируйте патрубок и повторите затяжку.

Подключение клеммы аккумулятора

Перед подключением клеммы аккумулятора убедитесь, что новый датчик скорости установлен корректно, а разъем подключен к нему до упора с характерным щелчком фиксатора. Проверьте отсутствие перегибов или повреждений проводов в районе установки датчика, особенно если работы велись рядом с выпускным коллектором.

Очистите контактные поверхности клемм аккумулятора и выводов от окислов металлической щеткой. Наденьте сначала плюсовую клемму (красного цвета), затяните ее ключом на 10 мм с усилием 5-8 Н·м. Затем аналогично зафиксируйте черную минусовую клемму, избегая контакта ключа с кузовом во избежание короткого замыкания.

Проверка работы после подключения

После подсоединения аккумулятора выполните обязательные действия:

Включите зажигание без запуска двигателя
Проверьте индикацию ошибок на панели приборов (должны погаснуть через 2-3 секунды)
Запустите двигатель и протестируйте работу спидометра на разных скоростях
Проедьте 100-200 метров для проверки отсутствия рывков при разгоне

Важно: При появлении сигнала Check Engine считайте ошибки диагностическим сканером. Если код P0501 сохранился – проверьте герметичность соединения датчика и целостность проводки до ЭБУ.

Проверка отсутствия кода ошибки спидометра

После установки нового датчика скорости выполните диагностику электронных систем автомобиля с помощью сканера OBD-II. Подключите диагностическое оборудование к разъёму, расположенному под панелью приборов со стороны водителя. Включите зажигание без запуска двигателя и активируйте программу сканирования.

Перейдите в раздел чтения ошибок ЭБУ двигателя и ABS. Проверьте отсутствие кодов неисправностей, связанных со спидометром или датчиком скорости. Критически важные коды для данной проверки: P0500 (неисправность цепи датчика скорости), P0501 (некорректные показания датчика скорости) и C0060 (неисправность датчика скорости ABS).

Порядок действий при обнаружении ошибок

Зафиксируйте коды ошибок в памяти сканера
Выполните сброс ошибок через меню сканера
Проедьте 2-3 км со скоростью от 40 км/ч
Повторно просканируйте систему

При повторном появлении ошибок проверьте:

Качество соединения разъёма датчика скорости
Целостность проводки от датчика до ЭБУ
Отсутствие повреждений приводного шлица датчика
Корректность установки привода троса спидометра

Код ошибки	Значение	Действия
P0500	Отсутствие сигнала ДС	Проверка цепи питания
P0501	Некорректный сигнал ДС	Контроль состояния шестерни привода
C0060	Ошибка ДС ABS	Диагностика системы ABS

Убедитесь в правильной работе спидометра во время тестовой поездки. Показания должны изменяться плавно без скачков. Отсутствие ошибок в памяти ЭБУ при стабильных показаниях спидометра подтверждает успешность замены датчика скорости.

Тест-драйв для контроля показаний скорости

После установки нового датчика скорости выполните обязательный тест-драйв для проверки корректности его работы. Начните движение на автомобиле в условиях минимального трафика, предпочтительно на ровном участке дороги с хорошим покрытием.

Сравните показания спидометра Лада Гранта с данными электронных систем: активируйте бортовой компьютер (при наличии) или используйте мобильное приложение с GPS-трекером. Обратите внимание на плавность изменения цифр на приборной панели при разгоне и торможении.

Ключевые этапы проверки

Нулевая точка: Убедитесь, что стрелка спидометра возвращается в нулевое положение после полной остановки авто.
Диапазон скоростей: Проверьте показания на 3-х режимах:
1. Городской (40-60 км/ч)
2. Загородный (80-90 км/ч)
3. Скоростной (свыше 100 км/ч)
Погрешность: Допустимое расхождение между спидометром и GPS – не более 5-7%.

Контрольный параметр	Нормальное состояние	Неисправность
Показания при движении	Стабильные, без скачков	Стрелка дергается или не двигается
Сигнал ошибки	Лампочка Check Engine не горит	Мигание/постоянное свечение индикатора

При обнаружении любых несоответствий (завышенные/заниженные значения, задержка реакции) немедленно заглушите двигатель. Повторно проверьте:

Плотность посадки разъёма датчика
Отсутствие перегибов проводов
Чистоту контактов на фишке подключения

Проверка работоспособности одометра

После установки нового датчика скорости запустите двигатель и плавно увеличьте обороты, наблюдая за показаниями одометра на приборной панели. Стрелка спидометра должна реагировать на нажатие педали газа, а цифровые значения пробега – последовательно увеличиваться при движении автомобиля.

Проведите тестовую поездку на ровном участке дороги протяженностью 2-3 км, сравнивая показания одометра с данными GPS-навигатора или мобильного приложения. Расхождение не должно превышать 5% – допустимая погрешность для корректной работы датчика.

Критерии успешной проверки

Нормальная работа подтверждается если:

Стрелка спидометра плавно двигается без рывков и зависаний
Показания суммарного пробега и суточного счетчика синхронно увеличиваются
Отсутствует мигание лампы неисправности двигателя (Check Engine)
Нет обнуления показаний при выключении зажигания

При обнаружении аномалий проверьте качество соединения разъема датчика и целостность проводов. Убедитесь, что установлена оригинальная деталь с каталожным номером 11180-3843010-00 – несоответствие модели может вызывать ошибки.

Визуальный контроль отсутствия протечек масла

После установки нового датчика скорости обязательно проверьте герметичность места его посадки в картере коробки передач. Масляные подтёки в этой зоне критичны – утечка трансмиссионной жидкости приведёт к снижению уровня смазки и выходу КПП из строя. Уделите осмотру минимум 3-5 минут при работающем двигателе.

Используйте фонарь для тщательного обследования корпуса датчика и прилегающих поверхностей. Особое внимание – стыку между металлическим фланцем устройства и алюминиевой поверхностью картера. Остатки старой прокладки или заводского герметика часто становятся причиной неполного прилегания.

Ключевые зоны для диагностики

Проверяйте следующие участки на предмет масляных следов:

Периметр посадочного фланца – круговое уплотнение должно быть сухим
Электрический разъём датчика – масло не должно подниматься по проводам
Соседние узлы – сальники полуосей, прокладка поддона КПП

При обнаружении подтёков выполните повторную установку с заменой уплотнительного кольца и обработкой посадочного места:

Обезжирьте контактные поверхности спиртом
Нанесите тонкий слой герметика Loctite 574
Затяните крепёж с моментом 8-10 Н·м динамометрическим ключом

Тип дефекта	Внешние признаки	Метод устранения
Деформация уплотнителя	Масляное пятно по нижнему краю датчика	Замена резинового кольца на новое
Перекос корпуса	Локальная протечка с одной стороны фланца	Повторная установка с контролем перпендикулярности

Важно: окончательную проверку выполняйте после пробега 15-20 км – тепловое расширение металла может проявить скрытые дефекты монтажа. При сохранении протечек обратитесь на СТО для диагностики состояния резьбовых отверстий картера.

Список источников

При подготовке материала использовались авторитетные технические источники, специализирующиеся на ремонте автомобилей Lada. Акцент делался на официальную документацию и практический опыт.

Информация сверялась по нескольким независимым ресурсам для обеспечения точности описания процедуры замены. Учитывались актуальные рекомендации для модели Гранта.

Основные информационные ресурсы

Официальное руководство по ремонту Lada Granta от АВТОВАЗ
Сервисные мануалы и технические бюллетени дилерских центров Lada
Специализированные автомобильные форумы: Lada Granta клуб, Lada-Online, Drive2.ru
Видеоинструкции от сертифицированных автомехаников на YouTube
Электронные каталоги запчастей: Exist.ru, Emex.ru
Статьи на автомобильных порталах: За рулем, Авторевю, Колеса.ру
Технические лекции от преподавателей автотехникумов
