Замена и ремонт подрулевого переключателя на Рено Логан - детали процесса

Статья обновлена: 18.08.2025

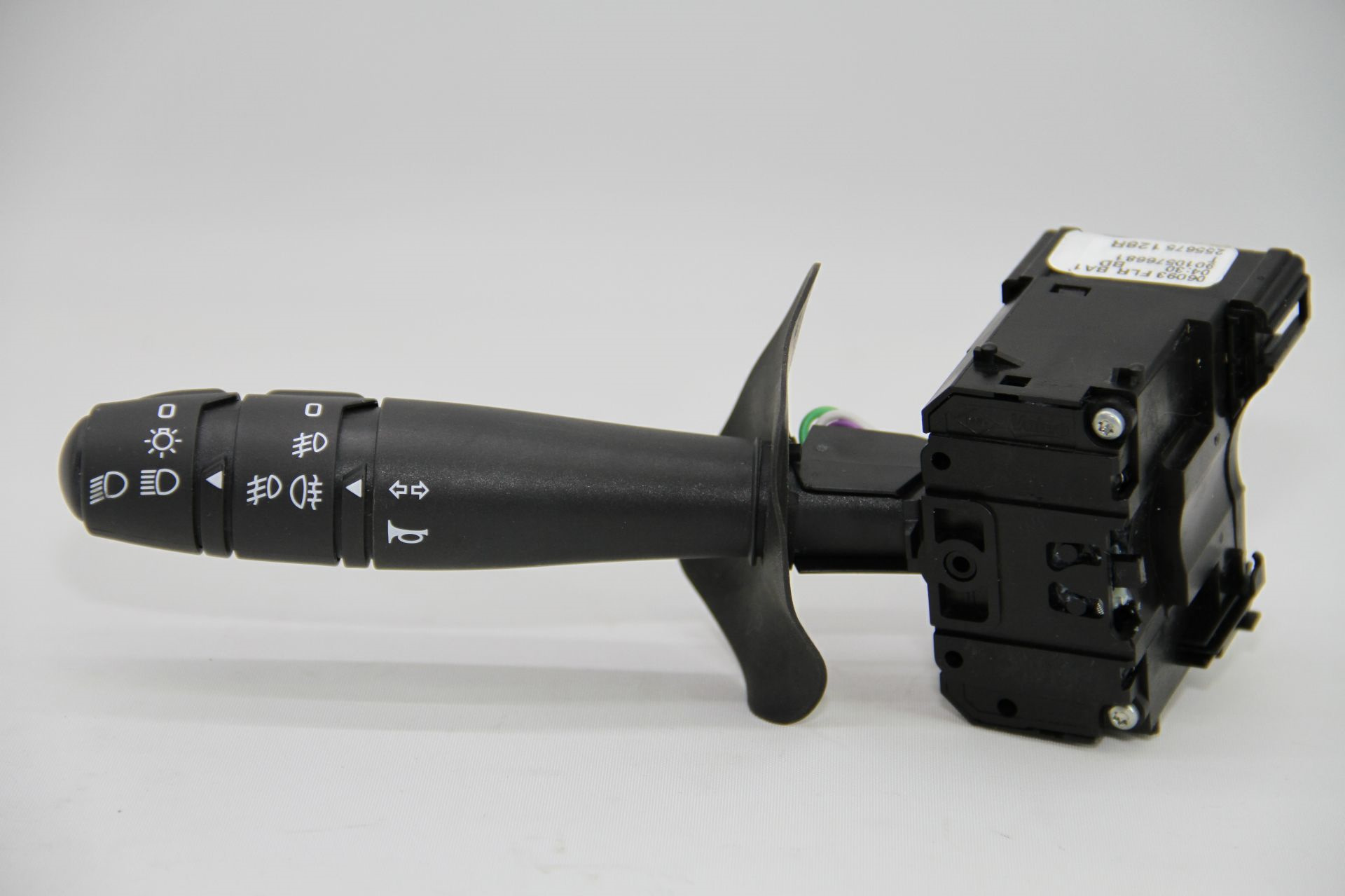

Подрулевой переключатель Рено Логан – ключевой элемент управления светотехникой и стеклоочистителями. Его выход из строя создаёт серьёзные неудобства в эксплуатации автомобиля.

Типичные признаки неисправности включают отказ поворотников, неработающий дальний свет или некорректную работу "дворников". Своевременная диагностика и ремонт критически важны для безопасности.

Замена узла требует знания особенностей конструкции рулевой колонки. Важно использовать оригинальные запчасти или качественные аналоги во избежание быстрого повторного ремонта.

Типичные симптомы неисправности переключателя света

Неисправность подрулевого переключателя на Renault Logan проявляется через отказы в управлении световыми приборами и смежными системами. Первые признаки часто возникают спорадически, постепенно перерастая в постоянные сбои.

Симптомы напрямую связаны с износом контактных групп, механическими повреждениями рычага или окислением разъемов. Важно оперативно диагностировать проблему, чтобы избежать полной потери управления светом.

Распространенные признаки поломки

Самопроизвольное отключение света при движении по неровностям или вибрации
Необходимость многократного нажатия для активации дальнего/ближнего света
Некорректная работа поворотников: отсутствие фиксации рычага, сбои в автоматическом отключении
Параллельные отказы дворников/омывателя при сохранении работоспособности предохранителей
Локальный перегрев пластикового корпуса переключателя в области контактов

Синдром	Возможная причина
Мигание фар при включении	Подгоревшие контакты реле режимов света
Неактивна подсветка панели приборов	Обрыв цепи питания на контактной группе габаритов
Залипание кнопки переключения света	Деформация пластиковых направляющих рычага

Признаки проблем с переключателем указателей поворотов

Одним из первых сигналов становится хаотичное или полное прекращение работы световой индикации поворотов. Водитель может наблюдать, что при активации рычага в одну или обе стороны лампы на приборной панели и внешние огни не загораются, либо включаются с заметной задержкой. Иногда срабатывание происходит только после многократных попыток или приложении усилия к рычагу.

Другой характерный признак – самопроизвольное отключение сигнала поворота во время движения без возврата рычага в нейтральное положение. Ситуация усугубляется, если поворотники перестают выключаться автоматически после завершения манёвра, требуя ручного вмешательства. Добавляет проблем некорректная работа функции кратковременного сигнала (3-5 миганий при легком касании рычага).

Типичные симптомы неисправности

Помимо основных признаков, о проблемах свидетельствуют:

Механические заедания – рычаг двигается туго, с хрустом или не фиксируется в положении включения.
Ложные срабатывания – поворотники активируются случайно от вибрации или без касания переключателя.
Частичная потеря функций – отказ только левых/правых сигналов или аварийной кнопки (при общей цепи питания).
Одновременное включение обоих поворотов – свидетельствует о замыкании внутри блока.

Важно исключить перед диагностикой переключателя:

- Перегоревшие лампы в фарах/повторителях

- Окисление контактов в разъемах проводки

- Неисправности реле поворотов или предохранителя

Проверка исправности управления стеклоочистителями

Убедитесь в корректной работе дворников на всех режимах: одно движение, постоянная работа на низкой и высокой скорости, а также функция омывателя. Обратите внимание на плавность переключения режимов и возврат рычага в исходное положение после активации.

Проверьте работу стеклоочистителя заднего стекла (если предусмотрено) и его омывателя. Отдельно протестируйте регулировку скорости работы дворников в прерывистом режиме (при наличии такой функции).

Диагностика электрической части

Проверка предохранителей: Найдите в монтажном блоке предохранители, отвечающие за цепи стеклоочистителей и омывателей (номера указаны в руководстве по эксплуатации). Убедитесь в их целостности.
Тестирование моторов:
- Снимите защитный кожух под капотом у основания дворников.
- Отсоедините разъемы электродвигателей переднего и заднего стеклоочистителей.
- Подайте напрямую "+12В" от АКБ на соответствующие контакты разъема мотора (используя провода) – двигатели должны запуститься.
Проверка подрулевого переключателя:
- Снимите пластиковую крышку рулевой колонки для доступа к разъему переключателя.
- Отсоедините разъем переключателя стеклоочистителей.
- С помощью мультиметра в режиме прозвонки проверьте замыкание/размыкание контактов переключателя при активации каждого режима (сверьтесь со схемой распиновки для вашей модели).
Контроль напряжения: Включите зажигание. Проверьте наличие напряжения на разъеме переключателя (основной питающий контакт) и на разъеме моторов при активации соответствующих режимов на переключателе.
Осмотр реле: Найдите в монтажном блоке реле прерывистого режима дворников. При подозрении на неисправность замените его на заведомо исправное.

Инструменты для демонтажа подрулевых переключателей

Для безопасного снятия подрулевых переключателей на Renault Logan потребуется минимальный набор специализированных инструментов. Обязательно отключите клемму аккумулятора перед началом работ для предотвращения короткого замыкания.

Конкретный набор зависит от модели и года выпуска автомобиля, но базовые приспособления универсальны. Убедитесь в наличии свободного доступа к креплениям рулевой колонки.

Базовый комплект инструментов

Торцевой ключ T20 – для откручивания винтов крепления пластикового кожуха рулевой колонки.
Крестообразная отвертка PH2 – демонтаж фиксирующих скоб и внутренних элементов корпуса.
Плоская тонкая отвертка (ширина 3-5 мм) – аккуратное поддевание защелок и разъемов.
Пластиковые монтажные лопатки – предотвращают царапины при разборке хрупких элементов.

Инструмент	Назначение	Особенности применения
Короткий трещоточный ключ	Работа в ограниченном пространстве за рулем	Обязателен при модификации рулевой колонки кожухом
Пинцет с загнутыми концами	Извлечение мелких фиксаторов и пружинок	Требуется при разборке модуля стеклоподъемников

Важно: При отсутствии пластиковых лопаток используйте обернутую изолентой плоскую отвертку. Избегайте чрезмерных усилий при отсоединении разъемов – фиксаторы часто имеют хрупкие язычки.

Снятие минусовой клеммы аккумулятора: подготовительный этап

Отключение минусовой клеммы аккумулятора – обязательная процедура перед любыми манипуляциями с электрооборудованием автомобиля, включая замену подрулевого переключателя. Это гарантированно разрывает цепь питания бортовой сети, предотвращая риск короткого замыкания при случайном касании проводки или клемм инструментом. Короткое замыкание может повредить не только новый переключатель, но и дорогостоящие электронные блоки управления.

Для безопасного выполнения работы подготовьте следующий инструмент и средства защиты: ключ на 10 (рожковый или накидной, реже головка с воротком), сухую ветошь, средства защиты – диэлектрические перчатки и защитные очки. Убедитесь, что зажигание автомобиля выключено, все потребители энергии (фары, магнитола, обогревы) деактивированы, ключ извлечен из замка зажигания.

Порядок подготовительных действий

Зафиксируйте автомобиль: Поставьте машину на ровную площадку, затяните ручной тормоз до упора. Для дополнительной безопасности под колеса установите противооткатные упоры.
Обеспечьте доступ к аккумулятору: Откройте капот и зафиксируйте его надежной штангой.
Проверьте состояние клемм: Визуально осмотрите клеммы и провода аккумулятора. При наличии сильных окислов или грязи аккуратно очистите контактные зоны вокруг минусовой клеммы (-) сухой ветошью до отключения.

Важно: Отсоединять первой необходимо именно минусовую клемму (помечена знаком - и/иди черным цветом). Это исключает возможность замыкания через массу кузова при случайном касании ключом плюсовой клеммы и металлических деталей автомобиля во время откручивания.

Фиксация рулевого колеса в нейтральном положении

Фиксация руля в центральном положении предотвращает его проворачивание при демонтаже подрулевого переключателя, что критично для сохранения целостности механизма подушки безопасности и корректной последующей сборки. Невыполнение этого требования может привести к повреждению контактной группы звукового сигнала или смещению шлейфа системы SRS, требующему дорогостоящей калибровки.

Для блокировки рулевой колонки на Рено Логан первого поколения (до 2015 г.) поверните ключ зажигания в положение "ACC" (I), установите колеса прямо, затем выньте ключ. На моделях с электроусилителем (после 2015 г.) активируйте противоугонную блокировку: при выключенном двигателе поверните руль на 5-10° в любую сторону до характерного щелчка фиксатора.

Порядок действий при снятии переключателя

Отключите минусовую клемму АКБ
Дождитесь 15 минут для деактивации системы SRS
Зафиксируйте руль в нейтрали методом, соответствующим году выпуска авто
Аккуратно снимите пластиковые декоративные накладки рулевой колонки

Тип рулевого управления	Способ фиксации	Риски при игнорировании
Гидроусилитель (до 2015)	Выемка ключа после установки колес прямо	Смещение спирального кабеля подушки
Электроусилитель (после 2015)	Поворот руля до щелчка фиксатора	Поломка пластиковых зубцов блокиратора

После установки нового переключателя запрещено включать зажигание или подавать питание на ЭБУ до полной сборки рулевой колонки. Проверку функциональности поворотников и дворников выполняйте только после подключения аккумулятора и снятия руля с блокировки плавным поворотом на 10-15°.

Отключение разъёма подушки безопасности (SRS)

Перед любыми работами с рулевой колонкой или подрулевыми переключателями на Рено Логан необходимо обесточить систему SRS для предотвращения случайного срабатывания подушки безопасности. Обязательно отсоедините минусовую клемму аккумулятора и выждите не менее 15 минут для рассеивания остаточного напряжения в конденсаторах блока управления. Проверьте отсутствие напряжения мультиметром в ключевых точках цепи.

Разъём SRS расположен на задней стороне рулевого колеса под пластиковой крышкой, закреплённой фиксатором типа "ласточкин хвост". Для доступа к нему поверните руль на 90° в любую сторону и аккуратно подденьте крышку плоской отвёрткой, избегая царапин на облицовке. Не применяйте силу при демонтаже – пластиковые крепления хрупкие.

Последовательность безопасного отключения

Наденьте диэлектрические перчатки и убедитесь в отсутствии металлических украшений на руках (кольца, браслеты).
Найдите желтый разъём с фиксатором (характерный цвет систем SRS) и визуально определите тип замка – на Логанах чаще встречается поворотный механизм.
Поднимите пластиковую защёлку вверх до щелчка, затем потяните фиксирующую скобу в сторону, обозначенную стрелкой на корпусе.
Только после разблокировки плавно извлеките коннектор, удерживая его за корпус, а не за провода.

Ошибка	Последствие	Меры предосторожности
Резкий рывок проводов	Обрыв контактов/повреждение изоляции	Фиксировать основание разъёма пальцем
Отключение при подключённом АКБ	Срабатывание пиропатронов	Обязательная деактивация аккумулятора
Замыкание контактов металлическим инструментом	Повреждение блока управления SRS	Использовать изолированный инструмент

Важно! После обратного подключения разъёма при сборке:

Убедитесь в чётком защёлкивании фиксатора – не должно быть люфта
Не включайте аккумулятор до полной установки рулевых элементов
При появлении ошибки SRS на приборной панели потребуется сброс через диагностический сканер

Запрещено использовать временные перемычки или самодельные заглушки для разъёма SRS – это может привести к необратимым повреждениям системы безопасности.

Особенности демонтажа пластикового кожуха рулевой колонки

Демонтаж кожуха требует аккуратности из-за хрупкости пластиковых защелок и близости подушек безопасности. Предварительно отсоедините минусовую клемму аккумулятора и выждите 15 минут для деактивации системы SRS. Убедитесь, что колеса стоят прямо, а руль зафиксирован в нейтральном положении.

Кожух состоит из двух половин – верхней и нижней. Нижняя часть обычно крепится на фиксаторы к кронштейну колонки, верхняя соединяется с ней посредством скрытых защелок по периметру. Инструменты – плоская пластиковая лопатка или отвертка с защитой от царапин.

Последовательность работ

Снятие нижнего кожуха:
- Найдите два винта Torx T20 (реже T15) снизу рулевой колонки.
- Выкрутите их крестовой отверткой, придерживая кожух рукой.
- Потяните элемент вниз и вперед, освобождая боковые фиксаторы от кронштейна.
Демонтаж верхнего кожуха:
- Сдвиньте рулевую колонку в самое нижнее положение.
- Вставьте лопатку в щель между половинками сверху (возле комбинации приборов).
- Поочередно отожмите 5-6 защелок по периметру: две сверху, две по бокам возле замка зажигания, одну снизу.
- Плавно поднимите кожух вверх, отсоединяя направляющие вокруг вала руля.

Критические моменты:

Не прилагайте силу – при заклинивании проверьте незамеченные фиксаторы.
Избегайте контакта инструментов с проводкой подушки безопасности (желтые разъемы).
При замене подрулевого переключателя снимите разъемы с его тыльной стороны до полного удаления кожуха.

Снятие нижней части подрулевых декоративных накладок

Отсоедините минусовую клемму аккумулятора для предотвращения случайного срабатывания подушек безопасности. Найдите два крепежных винта в нижней части декоративной накладки рулевой колонки, расположенные симметрично слева и справа от руля.

Используйте крестовую отвертку или торкс T20 (в зависимости от модификации) для выкручивания винтов. Уберите их в безопасное место, чтобы избежать потери. Нижняя часть накладки фиксируется исключительно этими винтами, дополнительные защелки отсутствуют.

Демонтаж элемента

Возьмитесь за нижний край накладки обеими руками по бокам от рулевого вала. Плавно потяните элемент строго на себя, избегая перекоса. Снимите деталь с направляющих, контролируя положение проводов датчиков рулевой колонки при их наличии.

Проверьте состояние пластиковых креплений на снятой накладке.
Осмотрите разъемы подключения (если установлены кнопки управления):
- Нажмите на фиксатор коннектора
- Аккуратно отсоедините колодку
Уложите деталь на мягкую поверхность для предотвращения царапин.

Методика удаления верхней крышки рулевой колонки

Перед началом работ обязательно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Установите рулевое колесо в строго прямое положение и зафиксируйте его, чтобы избежать случайного поворота во время демонтажа.

Обеспечьте свободный доступ к рулевой колонке, отрегулировав положение водительского кресла. Подготовьте необходимые инструменты: крестовую отвертку и пластиковый монтажный лопатку для аккуратного поддевания элементов без повреждения пластика.

Пошаговый алгоритм снятия крышки

Найдите два самореза Torx T20 в нижней части крышки (ближе к рулевой рейке).
Аккуратно выкрутите винты, удерживая их магнитной отверткой для предотвращения падения в полости колонки.
Переместитесь к верхней зоне крышки (под рулем). Обнаружьте три пластиковые защёлки по периметру.
Вставьте монтажную лопатку в технологический паз между верхней и нижней частями кожуха.
Последовательно отожмите защёлки, начиная с центральной, затем боковые. Прилагайте усилие строго перпендикулярно плоскости крышки.
Плавно потяните крышку на себя, контролируя отсутствие зацепления за провода подрулевых переключателей.

При визуальном осмотре демонтированной детали обратите внимание на состояние фиксаторов. Повреждённые защёлки требуют замены крышки во избежание дребезжания при движении.

Доступ к креплениям подрулевого комбинированного переключателя

Для получения доступа к креплениям переключателя необходимо демонтировать пластиковые элементы рулевой колонки. Основной этап – снятие нижнего защитного кожуха (демпфера), который фиксируется на клипсах. Отсоедините разъемы электропроводки от переключателей света и дворчиков, если они препятствуют снятию кожуха.

После демонтажа кожуха станут видны механические крепления комбинированного переключателя к кронштейну рулевой колонки. Крепеж представлен двумя защелками на корпусе устройства и фиксирующим винтом с тыльной стороны. Для удобства работы рекомендуется установить рулевое колесо в крайнее нижнее положение.

Последовательность операций

Отожмите фиксаторы защелок переключателя при помощи плоской отвертки.
Выкрутите крепежный винт Torx T10 (расположен вертикально за блоком переключателей).
Плавно потяните корпус переключателя на себя, освобождая направляющие из пазов кронштейна.

Тип крепежа	Расположение	Инструмент
Боковые защелки	Левый и правый бок корпуса	Плоская отвертка
Фиксирующий винт	Центральная часть тыльной стороны	Torx T10

Внимание: При демонтаже избегайте резких усилий – пластиковые фиксаторы легко повредить. Контролируйте положение пружинных элементов защелок.

Отсоединение электрических разъемов от блока переключателей

Перед извлечением блока переключателей необходимо аккуратно отсоединить все подходящие к нему электропроводные жгуты. Каждый разъем имеет уникальную конструкцию фиксатора, исключающую ошибочное подключение, но требующую специфичного подхода к разблокировке.

Найдите пластиковый язычок-фиксатор на верхней или боковой части каждого разъема. Для расфиксации потребуется:

Надавить пальцем на выступающую часть фиксатора до характерного щелчка
Прижать тонкой отверткой скрытый запорный механизм (на некоторых моделях)
Потянуть корпус разъема параллельно оси контактов без перекоса

Критические правила:

Не прилагать усилий к проводам – только к корпусу разъема
Фиксаторы запрещено ломать – при повреждении потребуется замена колодки
Пометить разъемы изолентой при наличии одинаковых коннекторов

Тип разъема	Цвет корпуса	Способ расфиксации
Дворники	Белый	Поддеть отверткой боковые защелки
Поворотники	Черный	Отжать центральный язычок пальцем

После отсоединения отведите жгуты в сторону, избегая их натяжения. Проверьте отсутствие деформации контактных ножек в гнездах блока – загнутые контакты могут вызвать короткое замыкание при последующей сборке.

Техника освобождения фиксаторов крепёжной платформы

Для демонтажа подрулевого переключателя на Рено Логан первым этапом является снятие крепёжной платформы с рулевой колонки. Эта платформа удерживается парой пластиковых фиксаторов, расположенных по бокам. Их конструкция предусматривает подпружиненные язычки, требующие синхронного нажатия для разблокировки.

Фиксаторы крайне хрупкие, поэтому прикладывайте усилие строго перпендикулярно к их корпусу, избегая перекоса. Используйте два тонких плоских инструмента (отвёртка с тупым жалом, пластиковая монтажка). Одновременно утопите оба фиксатора внутрь платформы до характерного щелчка, сигнализирующего о выходе зацепов из пазов кронштейна колонки.

Последовательность действий

Подготовьте инструмент: затупите или обмотайте изолентой металлические концы отвёрток для защиты пластика.
Определите точки приложения: найдите прямоугольные выступы фиксаторов по бокам платформы (ориентир – прорези возле крепёжных лапок).
Синхронное нажатие: приложите инструменты к обоим фиксаторам и плавно вдавите их на 2-3 мм до щелчка, удерживая платформу второй рукой.

Критичные ошибки:

Нажатие на один фиксатор без поддержки второго – приведёт к поломке ушка крепления.
Применение чрезмерного усилия – вызовет разрушение фиксирующих лапок.
Оттягивание платформы до щелчка – деформирует направляющие пазы.

После разблокировки аккуратно отведите платформу вниз вдоль рулевой колонки, не допуская резких движений. Если элемент не снимается – проверьте визуально положение фиксаторов: они должны оставаться полностью утопленными до момента физического отделения узла.

Извлечение левого переключателя (указатели поворотов)

Левый подрулевой переключатель Рено Логан управляет указателями поворотов, светом фар (ближний/дальний) и подрулевым стеклоочистителем. Демонтаж необходим при механических повреждениях кнопок, залипании контактов или отсутствии реакции на команды.

Перед извлечением обязательно отключите минусовую клемму аккумулятора. Подготовьте крестовую отвертку и пластиковую монтажку для защиты обшивки. Работайте при выпрямленных колесах и опущенном руле для лучшего доступа.

Последовательность демонтажа

Открутите два винта крепления нижнего кожуха рулевой колонки крестовой отверткой.
Пластиковой монтажкой аккуратно разожмите фиксаторы по периметру верхнего кожуха и снимите обе части облицовки.
Найдите разъем подключения переключателя за рулевой колонкой, нажмите на язычок фиксатора и отсоедините коннектор.
Зафиксируйте пальцами боковые усики корпуса переключателя, одновременно потянув модуль на себя до щелчка.
Извлеките переключатель через технологическое окно, избегая резких движений во избежание поломки креплений.

Критические моменты: не прикладывайте избыточное усилие при снятии кожухов – пластиковые защелки хрупкие. Контролируйте положение пружины механизма возврата рычага поворотников при извлечении.

Перед началом демонтажа обязательно снимите минусовую клемму с аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь, что руль установлен в положение прямолинейного движения, а ключ зажигания извлечён из замка.

При работе с пластиковыми фиксаторами избегайте чрезмерных усилий – они легко ломаются. Подготовьте тонкую плоскую отвёртку с защитой на лезвии или пластиковый монтажный инструмент, чтобы не повредить облицовку рулевой колонки.

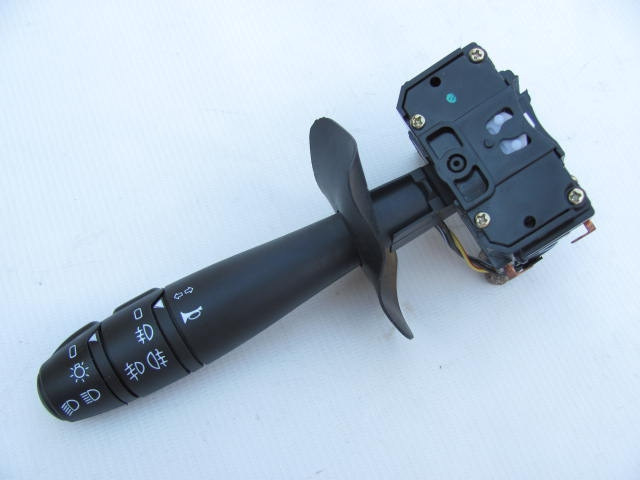

Демонтаж правого переключателя (свет и стеклоочистители)

Необходимые инструменты: крестовая отвёртка, пластиковый медиатор или тонкая плоская отвёртка (шириной 5-7 мм), фонарик.

Пошаговая инструкция

Опустите рычаг регулировки рулевой колонки вниз до упора.
Снимите нижнюю декоративную накладку рулевой колонки:
- Открутите 2 винта крестовой отвёрткой
- Потяните накладку на себя, освобождая клипсы по периметру
Найдите фиксатор переключателя:
- На корпусе переключателя расположен прямоугольный язычок
- Фиксатор направлен в сторону рулевого колеса
Отожмите фиксирующий язычок медиатором:
- Введите инструмент между корпусом переключателя и облицовкой
- Слегка надавите вглубь до характерного щелчка
Потяните переключатель вдоль рулевой колонки от себя.
Отсоедините электроразъём:
- Нажмите на пластиковый замок разъёма
- Плавно извлеките колодку проводов из корпуса

Типичные проблемы	Решение
Фиксатор не поддаётся	Проверьте положение язычка фонариком, используйте два медиатора одновременно
Разъём не отсоединяется	Убедитесь в полном отжатии фиксатора, не тяните за провода

После извлечения осмотрите контакты разъёма на предмет окислов. Перед установкой нового переключателя проверьте работоспособность всех функций на незакреплённом устройстве.

Визуальная диагностика механических повреждений корпуса

Тщательно осмотрите корпус переключателя со всех сторон, уделяя особое внимание местам крепления к рулевой колонке и зонам выхода проводов. Используйте яркое освещение или фонарик для выявления даже незначительных дефектов. Проверяйте на наличие следов ударов, перекосов или неестественных зазоров между частями корпуса.

Вращайте переключатель в руках, обращая внимание на люфты, скрипы или прогибы пластика при легком нажатии. Проанализируйте состояние фиксаторов и крепежных ушек – часто они ломаются при неаккуратном демонтаже или попадании в ДТП. Обязательно сопоставьте найденные повреждения с симптомами неисправности (залипание кнопок, самопроизвольное срабатывание).

Ключевые элементы диагностики

Основные типы механических повреждений корпуса и их последствия:

Тип повреждения	Визуальные признаки	Воздействие на функционал
Трещины в местах крепления	Расходящиеся линии возле винтов, локальное вздутие пластика	Люфт переключателя, нарушение контакта разъемов
Сколы крепежных ушек	Отсутствие фрагментов пластика, заусенцы	Невозможность надежной фиксации на колонке
Деформация кнопочных панелей	Вмятины на лицевой части, искривление поверхности	Залипание или неполное возвращение кнопок
Разрушение гермовводов	Нарушение целостности резиновых уплотнений проводов	Проникновение влаги и пыли внутрь корпуса

Важно: При обнаружении глубоких трещин, затрагивающих внутренние направляющие элементов управления, или множественных сломанных креплений корпус подлежит замене. Незначительные сколы без влияния на геометрию можно попытаться восстановить эпоксидными составами, но это временное решение.

Проверка целостности электрических контактов переключателя

Перед началом диагностики отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Демонтируйте переключатель согласно руководству, отсоединив разъемы и сняв фиксирующие элементы рулевой колонки. Очистите контакты от окислов и загрязнений изопропиловым спиртом или контактным очистителем, используя мягкую кисточку.

Визуально осмотрите контактные группы на предмет механических повреждений: трещин в пластиковом корпусе, подгоревших площадок, деформации штырьков или следов перегрева. Особое внимание уделите зонам пайки проводов к клеммам – там часто образуются микротрещины из-за вибрации.

Методика тестирования мультиметром

Переведите мультиметр в режим прозвонки (значок диода или звуковой сигнал). Последовательно проверьте каждую цепь:

Подключите один щуп к центральному штырьку разъема переключателя
Вторым щупом касайтесь соответствующих контактов при активации функций:
- Поворотники влево/вправо
- Дальний/ближний свет
- Короткое включение дворников
- Подача омывающей жидкости

Режим работы	Нормальное сопротивление	Признак неисправности
Активирован	0-1 Ом	Обрыв цепи (бесконечность)
Неактивен	Бесконечность	Короткое замыкание (0 Ом)
Переключение	Плавное изменение	Скачки сопротивления

При выявлении обрыва цепи прозвоните соответствующие провода до блока управления. Если контакты имеют нестабильное сопротивление, разберите корпус переключателя (при наличии разборной конструкции) и зачистите токопроводящие дорожки ластиком. Неразборные модули с внутренними дефектами подлежат замене.

Тестирование токопроводящих дорожек мультиметром

После демонтажа переключателя и разборки корпуса визуально оцените состояние токопроводящих дорожек на гибком шлейфе и контактных площадках. Ищите явные повреждения: потертости, трещины, следы окисления или обугливания. Очистите контакты ватной палочкой, смоченной в изопропиловом спирте, удаляя грязь и окислы, которые могут искажать показания прибора.

Переведите мультиметр в режим прозвонки цепи (значок диода или звуковой сигнал). Приложите щупы к соответствующим контактным площадкам на разъеме шлейфа и клеммах переключателя согласно электрической схеме для вашей модификации. Звуковой сигнал или показания близкие к нулю (0.1-0.5 Ом) укажут на целостность дорожки. Отсутствие сигнала свидетельствует об обрыве.

Порядок проверки критичных участков

Поворотники и ближний свет: Проверяйте дорожки при включенном положении переключателя, фиксируя щупы на контактах, отвечающих за конкретную функцию.
Переключение дальнего света: Прозвоните цепь в момент переключения рычага в положение "дальний", контролируя контакты, замыкаемые при этом действии.
Дворчики и омыватель: Особое внимание уделите дорожкам, активируемым при подтягивании рычага на себя – они часто подвержены излому.

Проблема	Действия при тестировании
Обрыв дорожки	Отсутствие звукового сигнала на смежных контактах одной цепи. Требуется восстановление проводящего слоя.
Утечка тока	Переключите мультиметр в режим мегаомметра (20 МОм). Показания менее 1 МОм между соседними дорожками указывают на пробой изоляции.
Нестабильный контакт	Покачивайте шлейф при прозвонке. Пропадание сигнала подтверждает микротрещину в дорожке.

При обнаружении поврежденных дорожек на гибком шлейфе восстановите их токопроводящим клеем или графитовым составом. Для контактных групп очистите зачисткой и спиртом. Обязательно проверьте целостность восстановленных участков мультиметром повторно перед сборкой. Неисправные кнопки или механические элементы подлежат замене.

Разборка корпуса переключателя для внутреннего осмотра

После снятия переключателя с рулевой колонки переходите к разборке корпуса. Очистите его поверхность от пыли и загрязнений сухой ветошью. Подготовьте тонкую плоскую отвертку и пинцет для работы с мелкими деталями.

Переверните переключатель и найдите фиксирующие защелки по периметру корпуса. Обычно их 4-6 штук, расположенных симметрично. Аккуратно подденьте каждую защелку жалом отвертки, двигаясь по кругу. Избегайте чрезмерных усилий, чтобы не сломать пластиковые элементы.

Последовательность вскрытия корпуса

Освободите все фиксаторы отверткой, начиная с угловых защелок
Снимите заднюю крышку корпуса, поддевая ее по стыковочному шву
Извлеките резиновые толкатели, запоминая их расположение
Аккуратно поднимите печатную плату с контактными группами
Достаньте возвратные пружины, фиксирующие рычаги в нейтральном положении

Критические моменты при разборке:

Не допускайте деформации пластиковых защелок
Фиксируйте положение пружин перед извлечением
Избегайте статического электричества при работе с платой
Не используйте металлические инструменты для поддевания платы

После разборки проведите визуальный осмотр компонентов. Обратите особое внимание на состояние токопроводящих дорожек платы, целостность контактных площадок и отсутствие следов коррозии. Проверьте упругость пружин и отсутствие задиров на направляющих рычагов.

Элемент	Типовые дефекты	Метод проверки
Контактные группы	Окисление, искрение, залипание	Визуальный осмотр, тестер
Плата	Обрыв дорожек, вздутие элементов	Лупа, мультиметр
Резиновые толкатели	Разрывы, потеря эластичности	Тактильный осмотр
Пружины	Деформация, ослабление	Сравнение с новыми

При обнаружении загрязнений очистите контакты ватной палочкой, смоченной в изопропиловом спирте. Не используйте абразивные материалы или растворители. Сборку выполняйте в обратной последовательности, контролируя положение всех элементов до фиксации защелок.

Очистка окислившихся контактов изопропиловым спиртом

Отсоедините клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Аккуратно снимите пластиковую накладку рулевой колонки, обеспечив доступ к переключателю. Демонтируйте блок управления подрулевыми переключателями, открутив крепёжные винты и отсоединив электрические разъёмы согласно схеме конкретной модели.

Визуально определите зоны окисления на контактных группах – характерные признаки: тёмные пятна, зеленоватый налёт или коррозийные отложения. Используйте ватные палочки, смоченные в изопропиловом спирте концентрацией не менее 70%, для точечной обработки повреждённых участков. Избегайте обильного смачивания платы!

Ключевые этапы процедуры

Промокните контакты пропитанной ватной палочкой без сильного нажима
Повторите обработку 3-4 раза для растворения окислов
Остатки загрязнений удалите сухой ватной палочкой
Просушите компоненты естественным способом 15-20 минут

Контрольные действия после очистки: убедитесь в отсутствии ворсинок от ваты на контактах. Проверьте целостность токопроводящих дорожек при помощи мультиметра в режиме прозвонки. Соберите узел в обратной последовательности, подключите АКБ и протестируйте функциональность всех режимов переключателя.

Важно: не применяйте абразивы или металлические щётки – это повредит гальваническое покрытие. Для труднодоступных мест используйте зубочистку с намотанной микрофиброй, смоченной в спирте. При сильной коррозии потребуется замена контактной группы.

Устранение залипания кнопок переключателя

Залипание кнопок переключателя Рено Логан чаще всего вызвано загрязнением внутренних контактных дорожек или механическим износом пластиковых элементов. Пыль, влага и частицы износа проникают внутрь корпуса, нарушая плавность хода и электрический контакт.

Для устранения проблемы потребуется демонтировать и разобрать переключатель. Работы выполняются при отключенном аккумуляторе во избежание короткого замыкания. Необходимо аккуратно поддеть корпус переключателя пластиковой картой или монтажной лопаткой после снятия пластиковых заглушек рулевой колонки.

Этапы восстановления работоспособности

Разборка модуля:
- Отщелкните фиксаторы корпуса тонкой отверткой
- Извлеките плату с контактами и резиновые толкатели кнопок
Очистка компонентов:
- Промойте резиновые прокладки мыльным раствором
- Протрите графитовые дорожки на плате ватной палочкой, смоченной в изопропиловом спирте
- Удалите заусенцы на пластиковых деталях мелкой наждачной бумагой
Смазка механизма:
- Нанесите силиконовую смазку на направляющие кнопок
- Используйте минимальное количество состава для предотвращения налипания пыли

После сборки проверьте возврат всех кнопок в исходное положение при нажатии. Важно: не применяйте масляные смазки или бензин при очистке - они разрушают резиновые элементы. Если залипание сохраняется после чистки, потребуется замена контактной группы или всего переключателя.

Восстановление подвижности рычагов поворотников

Основной причиной заклинивания рычагов становится загрязнение внутреннего механизма пылью, грязью или загустевшей смазкой. Со временем это приводит к затрудненному перемещению элементов, а в критических случаях – к полному обездвиживанию переключателя.

Дополнительными факторами выступают механический износ пластиковых направляющих или трещины в корпусе блока, что нарушает геометрию движения рычагов. Реже встречается деформация металлических фиксаторов или пружин, отвечающих за возврат в нейтральное положение.

Алгоритм восстановления работоспособности

Демонтаж и разборка: После снятия рулевого кожуха и отключения разъемов блок переключателя извлекается. Корпус аккуратно вскрывается путем отщелкивания фиксаторов. Важно запомнить позиционирование пружин и шариков внутри механизма.

Очистка и диагностика:

Тщательно удалите старую смазку и загрязнения с контактных групп, направляющих пазов и подвижных частей спиртом или спецочистителем.
Осмотрите пластиковые элементы на сколы и трещины, особенно в местах крепления осей рычагов.
Проверьте целостность возвратных пружин и шариковых фиксаторов.

Смазка и замена компонентов:

Нанесите тонкий слой пластичной смазки для электромеханических узлов (например, Molykote EM-50L) на трущиеся поверхности.
Замените деформированные пружины или поврежденные шарики на оригинальные аналоги.
При выявлении трещин в корпусе используйте эпоксидный клей для ремонта, но в случае серьезных повреждений потребуется замена всего блока.

Сборка и контроль: Соберите узел в обратной последовательности, соблюдая расположение пружин. Перед установкой на автомобиль проверьте плавность хода рычагов и четкость фиксации в положениях включения поворотников, дальнего/ближнего света. Подключите разъемы и убедитесь в корректной работе всех функций.

Критичные ошибки	Последствия
Использование агрессивных растворителей	Разрушение пластиковых деталей
Избыток смазки	Загрязнение контактов и ухудшение проводимости
Потеря шариков фиксатора	Невозврат рычага в нейтраль

Пайка оборванных проводов в электронной части переключателя

Обрыв проводов в районе гибкого шлейфа или контактов платы – распространённая неисправность, вызванная постоянным механическим воздействием при использовании подрулевого переключателя. Для ремонта потребуется демонтировать блок, аккуратно разобрать его корпус, отсоединив фиксаторы, и получить доступ к печатной плате с проводниками.

Тщательно визуально осмотрите все проводные соединения, особенно в местах перегибов шлейфа и точках пайки к клеммам. Обнаруженные обрывы (провод может быть полностью разорван или иметь микротрещину) необходимо зачистить, удалив остатки старой изоляции и окислы с концов проводников. Используйте острый нож или миниатюрные кусачки, снимая примерно 2-3 мм изоляции с каждого конца оборванного провода.

Технология восстановления соединения

Качественная пайка обеспечит долговременную работу переключателя:

Лужение концов: Нагретым паяльником (мощностью 25-40 Вт) нанесите тонкий слой припоя (ПОС-60) на зачищенные концы провода и контактные площадки платы, где было исходное соединение. Используйте флюс (канифоль или нейтральный гель) для улучшения адгезии.
Фиксация провода: Соедините залуженные концы провода с контактной площадкой платы. При необходимости зафиксируйте их пинцетом или зажимом, чтобы исключить смещение.
Пайка: Быстро прикоснитесь жалом паяльника к месту соединения провода и площадки, добавив минимально необходимое количество припоя для образования надежного и аккуратного шарика. Избегайте перегрева соседних элементов и образования "соплей".
Изоляция: Обязательно изолируйте восстановленное соединение термоусадкой подходящего диаметра или тонким слоем электроизоляционного лака, чтобы предотвратить КЗ и окисление.

Ключевые требования к процессу:

Чистота: Контакты и провод должны быть обезжирены (спирт/растворитель).
Температура: Перегрев разрушит дорожки платы или пластиковые детали.
Аккуратность: Излишки припоя или "перемычки" между соседними дорожками вызовут замыкание.

Типичная ошибка	Последствие	Как избежать
Перегрев паяльником	Отслоение дорожки, деформация пластика	Использовать паяльник до 40 Вт, время контакта - 1-3 сек
Кислотный флюс	Коррозия контактов, пробой	Применять только нейтральные флюсы (канифоль, гель)
Недостаточная изоляция	Короткое замыкание	Обязательно использовать термоусадку/лак

После пайки всех повреждений соберите переключатель, убедившись в правильной укладке проводов и отсутствии пережатий. Перед установкой на руль проверьте мультиметром в режиме "прозвонки" целостность восстановленных цепей и отсутствие КЗ между соседними контактами. Установите блок на место и протестируйте работу всех функций (поворотники, свет, дворники).

Замена повреждённых пластмассовых фиксаторов внутри корпуса

Повреждение фиксаторов корпуса переключателя приводит к люфту рычагов и некорректному включению функций. Для замены потребуется разборка узла и новые фиксаторы (оригинальные или самодельные из подручных материалов).

Сначала снимите переключатель с рулевой колонки, отсоединив электрические разъёмы. Аккуратно разберите корпус, используя тонкую отвёртку для отщёлкивания зажимов. Извлеките деформированные или сломанные фиксаторы из посадочных гнёзд.

Последовательность работ

Очистите места креплений от пластиковой крошки
Установите новые фиксаторы, соблюдая ориентацию:
- Для фиксаторов с пружинами - совместите усики с пазами
- Проверьте свободный ход рычага до фиксации
Соберите корпус в обратной последовательности

При отсутствии оригинальных деталей временная замена возможна с использованием:

Материал	Способ обработки
Пластиковые хомуты	Обрезка по форме старого фиксатора
Эпоксидный клей	Формирование утраченных элементов

Важно! После сборки проверьте чёткость переключения всех режимов до установки переключателя на автомобиль. Убедитесь в отсутствии заеданий рычага и полном возврате в нейтральное положение.

Подбор подходящего аналога при полной замене узла

При выборе аналога для подрулевого переключателя Рено Логан первостепенное значение имеет совпадение электронных характеристик и конфигурации контактов. Несоответствие распиновки или рабочих параметров может вызвать отказ функций (указатели поворотов, свет, дворники) или повреждение блока управления. Обязательно сверяйте каталожные номера оригинальной детали (например, 255000107R, 8200371900) с маркировкой заменяемого узла.

Критично учитывать год выпуска автомобиля и модификацию рулевой колонки: переключатели для Логанов до и после рестайлинга (особенно после 2014 года) часто имеют разную конструкцию креплений и длину штоков. Механические аналоги без электронных компонентов (например, для базовых версий без подушек безопасности) не подойдут для комплектаций с мультирулем.

Ключевые критерии выбора

Совместимость разъёмов: количество и форма штекеров должны идеально соответствовать штатной проводке.
Функциональность: наличие/отсутствие дополнительных опций (регулировка скорости дворников, подрулевой переключатель круиз-контроля).
Производитель: рекомендуются сертифицированные аналоги Valeo, HELLA или Febi Bilstein. Дешёвые безымянные аналоги часто имеют короткий срок службы.

Параметр	Оригинал	Допустимый аналог
Напряжение	12V	12V (±10%)
Тип крепления	Защёлки на рулевой колонке	Идентичная система фиксации

После установки аналога обязательно проверьте работу всех режимов переключателя, включая короткое касание дворников и переключение дальнего/ближнего света. Отклонения в усилии нажатия или чёткости фиксации рычагов свидетельствуют о неидеальной совместимости механики.

Особенности совместимости переключателей разных годов выпуска

При замене подрулевых переключателей на Renault Logan крайне важно учитывать год выпуска автомобиля и совместимость деталей. Конструкция и электрическая схема переключателей существенно различаются между рестайлинговыми моделями (до и после 2009 года), а также между поколениями B0 и B+ (после 2015 года). Использование неподходящего переключателя приводит к полной или частичной неработоспособности функций.

Основные различия заключаются в количестве контактов разъёма, распиновке проводов и алгоритмах работы. Например, переключатели для Logan I (2004-2009) имеют принципиально иную конструкцию крепления и коммутации цепей по сравнению с Logan II (2010-2014). Даже визуально идентичные переключатели от Sandero или Largus часто несовместимы из-за отличий в электрических параметрах.

Ключевые отличия по модельным годам

Период выпуска	Тип разъёма	Особенности	Совместимость
2004-2009	10-пиновый	Отдельный блок стеклоочистителей, механический клаксон	Только Logan I
2010-2014	12-пиновый	Интегрированный блок, электронный клаксон, датчик дождя	Logan II / Sandero I
2015-н.в.	14-пиновый	CAN-шина, поддержка круиз-контроля	Только B+ (Logan III/Sandero II)

Критические аспекты при подборе:

Распиновка разъёма: Даже при одинаковом количестве пинов назначение контактов может отличаться
Бортовые системы: Переключатели для авто с датчиком дождя имеют дополнительную логику работы
Крепления: Пластиковые фиксаторы на рулевой колонке модернизировались трижды

Для безошибочного подбора всегда сверяйте каталожный номер оригинальной детали (например, 255004052R) и проверяйте маркировку на корпусе заменяемого узла. Универсальных решений не существует – установка переключателя от неподходящей модели гарантированно вызовет сбои в работе поворотников, дворников или освещения.

Монтаж нового переключателя указателей поворотов

Перед началом работ снимите клемму «–» с аккумулятора для предотвращения короткого замыкания. Демонтируйте рулевое колесо, последовательно открутив крепежную гайку ключом на 19 мм и сняв подушку безопасности (предварительно отсоединив желтый разъем).

Снимите пластиковые кожухи рулевой колонки, отжав фиксаторы отверткой. Открутите винты крепления комбинации переключателей (2-3 шт.), после чего аккуратно выдвиньте блок в сторону водительского сиденья для доступа к разъемам.

Этапы установки

Отсоединение старого переключателя:
- Нажмите фиксатор разъема электропроводки
- Отсоедините колодку от корпуса переключателя
- Выдавите пластиковые защелки корпуса отверткой
Подготовка нового переключателя:
- Сравните маркировку со снятой деталью
- Проверьте работоспособность подвижных частей
- Смажьте поворотные механизмы силиконовой смазкой
Монтаж и подключение:
- Зафиксируйте корпус в посадочном месте до щелчка защелок
- Подсоедините электрический разъем (ориентируясь по ключу)
- Проверьте надежность крепления легким подергиванием

Соберите узлы в обратной последовательности: установите кожухи колонки, закрепите рулевое колесо (момент затяжки 50 Н·м), подключите аккумулятор. Обязательно проверьте работу всех функций переключателя перед эксплуатацией: включение поворотов, дальнего света, аварийной сигнализации.

Установка переключателя света и стеклоочистителей

Подготовьте новый переключатель, убедившись в совпадении модели и количества контактов со снятой деталью. Проверьте состояние штекера проводки на отсутствие повреждений, окислов или загрязнений. При необходимости аккуратно зачистите контакты мелкой наждачной бумагой.

Совместите корпус переключателя с посадочным местом на кронштейне рулевой колонки. Двигайте устройство вдоль оси рулевого вала до характерного щелчка фиксаторов. Контролируйте равномерное прилегание без перекосов – зазоры недопустимы. Надавите на края корпуса до полной фиксации.

Подключение и проверка

Аккуратно подсоедините штекер проводки к разъёму переключателя. Убедитесь, что замок-фиксатор полностью защёлкнулся. Не прикладывайте излишнее усилие – неправильная ориентация контактов может привести к поломке.

Перед установкой кожухов выполните тестирование функций:

Включите зажигание без запуска двигателя.
Проверьте работу всех режимов света: ближний, дальний, габариты.
Протестируйте указатели поворотов и аварийную сигнализацию.
Активируйте дворники во всех скоростных режимах, включая омыватель стекла.

При обнаружении нерабочих функций немедленно отключите питание и перепроверьте соединение штекера. После успешной проверки установите на место пластиковые кожухи рулевой колонки, зафиксировав крепёжные винты.

Обратная сборка крепёжной платформы модуля

Установите крепёжную платформу модуля на штатное место рулевой колонки, совместив монтажные отверстия с выступами корпуса. Придерживайте модуль одной рукой, предотвращая перекос, второй рукой последовательно вставьте и закрутите все крепёжные винты. Убедитесь, что платформа плотно прилегает к корпусу без зазоров, а фиксаторы разъёмов чётко совпадают с посадочными гнёздами.

Аккуратно подключите все электрические разъёмы к подрулевому переключателю до характерного щелчка фиксаторов. Проверьте надёжность соединения, слегка потянув за жгуты проводов. Совместите корпус переключателя с платформой, наживите крепёжные винты и равномерно затяните их крестообразной отвёрткой. Избегайте перетяжки во избежание срыва резьбы пластиковых элементов.

Контрольные этапы сборки

Проверка фиксации платформы – отсутствие люфта при покачивании
Правильность подключения коннекторов – цветовая маркировка и ориентация ключей
Свобода хода рычагов – плавное включение всех режимов без заеданий
Затяжка винтов – равномерное усилие (0.8-1.2 Н·м)

Подключение электрических разъёмов к новым компонентам

Перед установкой нового подрулевого переключателя подготовьте разъёмы: проверьте целостность контактов и отсутствие загрязнений. Обесточьте систему, отсоединив минусовую клемму АКБ. Сопоставьте каждый разъём с соответствующим гнездом на корпусе переключателя – они имеют уникальную форму и цветовую маркировку для исключения ошибки.

Аккуратно совместите фиксаторы разъёмов с пазами на компоненте. Прикладывайте усилие только до характерного щелчка замка – перекос или чрезмерный нажим могут повредить пластиковые защёлки. Убедитесь, что все провода уложены без натяжения и не контактируют с подвижными элементами рулевой колонки.

Ключевые этапы подключения

Идентификация разъёмов: Стандартно используются два типа:
- Белый – управление стеклоочистителями и омывателем
- Чёрный – переключение света (повороты, ближний/дальний)
Фиксация: После соединения проверьте надёжность защёлкивания, потянув разъём на себя без усилия
Проверка положения: Убедитесь, что провода не перекручены и не мешают регулировке руля

Цвет разъёма	Функции	Риски при неправильном подключении
Белый	Дворники, омыватель, задний стеклоочиститель	Короткое замыкание, отказ омывателя
Чёрный	Поворотники, ближний свет, дальний свет, звуковой сигнал	Некорректная работа фар, перегорание предохранителей

После подключения подключите АКБ и проведите тест всех функций до сборки кожухов. Особое внимание уделите комбинированным режимам (например, мигание дальним светом при активных поворотниках). При обнаружении сбоев немедленно обесточьте систему и перепроверьте соединения.

Контроль правильности позиционирования всех компонентов

После установки нового или отремонтированного подрулевого переключателя Рено Логан критически важно проверить корректность положения всех элементов. Неправильная ориентация деталей приводит к некорректной работе световой сигнализации, дворников или поворотников, а также может вызвать короткое замыкание.

Убедитесь, что корпус переключателя плотно зафиксирован в штатном месте без перекосов, а разъемы подключены до характерного щелчка. Проверьте совпадение меток на механизме с фиксаторами рулевой колонки – малейшее смещение нарушит функциональность.

Ключевые элементы для проверки:

Рычаги управления – должны возвращаться в нейтральное положение после активации без залипания
Контакты разъемов – обязательное совпадение цветовых маркеров проводов и отсутствие перегибов жгута
Фиксатор подшипника – правильная посадка в пазы поворотного механизма

Функция	Метод проверки
Дальний свет	Фиксация рычага в крайнем положении при включении
Дворники	Плавность переключения скоростей и автовозврат
Поворотники	Автоматическое отключение после поворота руля

Обязательно протестируйте все режимы работы при заведенном двигателе. Особое внимание уделите функции кратковременной активации поворотников – рычаг должен четко фиксироваться в промежуточных положениях.

Восстановление соединения подушки безопасности

Проверьте целостность контактов в разъёме подрулевого переключателя. Окисленные или загрязнённые штырьки очистите специальным средством для электроразъёмов. Убедитесь в отсутствии механических повреждений проводов между переключателем и блоком управления подушками безопасности. Обрыв проводки требует замены проблемного участка с обязательной пайкой и термоусадкой соединений.

Внимательно осмотрите пиропатрон подушки на руле. Используйте мультиметр для замера сопротивления цепи – отклонение от номинала 2-3 Ома указывает на неисправность. При обнаружении перетёртой изоляции или обрыва внутри рулевого шлейфа демонтируйте рулевую колонку для замены шлейфа. Все работы выполняйте при отключённом аккумуляторе и после срабатывания статического разряда.

Критичные этапы ремонта

Важные требования при восстановлении:

Отсоединяйте минусовую клемму АКБ за 15 минут до начала работ
Используйте только экранированные провода при замене участков проводки
Применяйте термостойкую изолента для фиксации соединений

После ремонта обязательна компьютерная диагностика для считывания ошибок системы SRS. Тестовый запуск системы допускается ТОЛЬКО при визуальном контроле целостности всех элементов и отсутствии кодов неисправностей.

Монтаж верхней защитной крышки рулевой колонки

Перед установкой убедитесь, что все внутренние компоненты рулевой колонки (разъемы, механизмы переключателей, провода) полностью заняли свои штатные позиции и ничто не мешает свободной посадке крышки. Проверьте целостность пластиковых защелок и направляющих на самой крышке и нижнем кожухе колонки – поврежденные элементы могут привести к неплотному прилеганию или дребезжанию.

Аккуратно поднесите верхнюю крышку к рулевой колонке, совместив ее нижний край с пазами и выступами на неподвижном кожухе. Начинайте соединение с передней (ближней к водителю) части, осторожно зацепляя фиксаторы. Двигайтесь по периметру, последовательно прищелкивая боковые и задние крепления пальцами – избегайте применения грубой силы или инструментов, способных сломать хрупкий пластик.

Ключевые шаги фиксации

Совместите усики крепления на задней кромке крышки с ответными пазами на кронштейне под рулем.
Плотно прижмите центральную часть крышки в районе замка зажигания до характерного щелчка основного фиксатора.
Проверьте равномерность зазоров по всему периметру – перекосы указывают на неправильную посадку.

Контрольный тест: После монтажа несколько раз плавно поднимите/опустите регулировочный рычаг колонки (при его наличии) и проверьте работу подрулевых переключателей (поворотники, дворники). Крышка должна оставаться неподвижной, без скрипов и не препятствовать функциям рулевого управления.

Установка нижних декоративных панелей

Перед монтажом убедитесь, что все провода подрулевых переключателей корректно подключены и уложены без натяжения. Совместите крепежные выступы нижней панели рулевой колонки с направляющими отверстиями на кронштейнах кузова, избегая перекоса.

Приложите панель к месту установки, начиная с верхней части. Сильно надавите по периметру до характерных щелчков, подтверждающих срабатывание пластиковых фиксаторов. Проверьте отсутствие зазоров по стыкам с приборной панелью и боковыми накладками.

Критические моменты:

Заведите жгут проводов в предусмотренные технологические каналы панели до фиксации
Проверьте работу подрулевых переключателей до окончательной сборки
Не затягивайте крепежные саморезы боковых накладок до щелчка фиксаторов центральной панели

При наличии люфта или скрипов демонтируйте панель и проверьте целостность клипс. Поврежденные фиксаторы требуют замены комплектом.

Фиксация пластикового кожуха рулевого механизма

Пластиковый кожух рулевой колонки Рено Логан состоит из двух половин – верхней и нижней. Они соединяются между собой специальными пластиковыми защелками, расположенными по периметру. Правильная и надежная фиксация этих частей критически важна для предотвращения дребезжания, люфта и самопроизвольного раскрытия кожуха во время движения.

Перед сборкой тщательно проверьте состояние всех защелок и ответных пазов на обеих половинках кожуха. Сломанные или деформированные фиксаторы не обеспечат плотного прилегания. Убедитесь, что проводка подрулевых переключателей аккуратно уложена внутри кожуха и не мешает стыковке деталей.

Ключевые этапы фиксации кожуха

Совмещение половинок: Плотно приложите верхнюю часть кожуха к нижней, точно совмещая их по контуру.
Последовательная защелка: Начинайте защелкивать фиксаторы, двигаясь от центра к краям или от одного края к другому. Не прилагайте чрезмерных усилий в одной точке – это может сломать пластик.
Контроль плотности: После соединения проверьте равномерность зазора по всему периметру кожуха. Он должен быть минимальным и одинаковым.
Проверка надежности: Легко потяните кожух в разных направлениях. Отсутствие характерных щелчков или движения указывает на правильную фиксацию всех защелок.
Винтовое крепление (при наличии): Если в конструкции предусмотрен дополнительный крепежный винт (обычно снизу или с торца), обязательно затяните его после защелкивания. Это страхует фиксацию.

Помните, что повторный демонтаж и монтаж пластиковых защелок повышает риск их поломки. Действуйте аккуратно, используя пластиковый монтажный инструмент для поддевания. Поврежденные фиксаторы восстановлению не подлежат – потребуется замена кожуха.

Подключение аккумулятора после выполнения работ

Перед подключением клемм убедитесь, что все компоненты подрулевого переключателя установлены корректно, а разъёмы зафиксированы до характерного щелчка. Проверьте отсутствие защемлённых проводов в зоне рулевой колонки и убедитесь, что механизм переключения свободно перемещается без посторонних усилий.

Очистите клеммы аккумулятора от окислов и загрязнений металлической щёткой, при необходимости обработайте контакты антикоррозийной смазкой. Убедитесь, что положение аккумулятора в моторном отсеке стабильно, фиксирующая планка плотно затянута, а корпус не соприкасается с подвижными элементами.

Порядок подключения

Наденьте защитные перчатки – исключите контакт кожи с электролитом при возможной утечке.
Первой подключите плюсовую клемму (+) – затяните гайку ключом с усилием 5-7 Н·м.
Подсоедините минусовую клемму (-) – аналогично зафиксируйте без перетяжки.

После подачи питания выполните обязательную проверку функций переключателя:

Активируйте указатели поворотов влево/вправо
Протестируйте дальний/ближний свет фар
Проверьте работу стеклоочистителей во всех режимах
Убедитесь в корректном включении сигнала звукового оповещения

При обнаружении сбоев (например, нехарактерное мигание ламп) немедленно отключите аккумулятор и проведите диагностику разъёмов подрулевого модуля. Избегайте запуска двигателя до полной верификации функций.

Тестирование функций поворотников во всех режимах

После установки нового подрулевого переключателя обязательно проверьте корректность работы световой сигнализации во всех возможных положениях. Последовательно активируйте левый и правый поворотники, убедитесь в отсутствии задержек срабатывания или ложных срабатываний.

Отдельно протестируйте режим аварийной сигнализации, нажав соответствующую кнопку на центральной консоли. Контролируйте синхронность мигания всех указателей поворота и соответствие ритма звукового сигнала щелчков реле визуальным индикаторам на панели приборов.

Критические параметры проверки

Скорость мигания: норма 60-120 циклов в минуту
Срабатывание фиксации: легкий щелчок при частичном нажатии и автоматическое выключение после поворота руля
Громкость реле: отчетливый звук щелчка в салоне

Режим	Контрольный признак	Норма
Короткое касание	3 мигания без фиксации	Обязательно для всех режимов движения
Полное включение	Непрерывная работа до возврата рычага	С самовозвратом в нейтраль
Аварийка	Синхронность всех ламп	+ индикация на приборной панели

При обнаружении сбоев вроде слишком быстрого мигания (указывает на перегоревшую лампу) или отсутствия самовозврата после маневра, потребуется повторная диагностика контактов и цепи питания. Особое внимание уделите разъему подключения - окисленные клеммы часто имитируют неисправность переключателя.

Проверка работы ближнего и дальнего света фар

Убедитесь в исправности ламп в фарах и предохранителей, отвечающих за цепи ближнего/дальнего света (обычно F5-F7 в монтажном блоке салона). Проверьте реле фары (маркировка R2 под капотом) – при включенном зажигании характерный щелчок должен сопровождать переключение света рычагом.

Включите зажигание и активируйте наружное освещение поворотом головы переключателя. Переведите подрулевой рычаг в положение ближнего света (среднее положение от себя), затем в положение дальнего света (полное движение от себя). Фиксация рычага в крайнем положении обязательна для устойчивой работы дальнего света.

Диагностика сигналов на разъёме переключателя

Снимите пластиковый кожух рулевой колонки для доступа к 8-контактному разъёму переключателя. Подключите мультиметр в режиме вольтметра к следующим контактам (при включённом зажигании и наружном освещении):

Режим света	Проверяемый контакт	Напряжение
Ближний	Контакт 5 (синий провод)	~12V
Дальний	Контакт 1 (белый провод)	~12V
Нейтраль	Оба контакта	0V

Отсутствие напряжения на контактах при активированном режиме указывает на:

Обрыв проводки между БУС и переключателем
Окисление контактов в разъёме
Внутреннюю неисправность переключателя

При исправной цепи и отсутствии реакции фар выполните проверку контактов реле R2 в подкапотном блоке:

Извлеките реле, включите дальний свет
Подайте +12V на контакт 85 реле, массу на контакт 86
Наличие напряжения между контактами 30 и 87 подтвердит исправность реле

Контроль корректности работы стоп-сигналов после установки

После монтажа нового подрулевого переключателя стоп-сигналов на Renault Logan обязательна проверка их работоспособности. Убедитесь, что все электрические контакты подключены согласно схеме, а фиксаторы разъёмов надёжно защёлкнуты. Пренебрежение этим этапом может привести к некорректному срабатыванию или отказу системы безопасности.

Для тестирования привлеките помощника или используйте отражение задних фонарей в витрине/стене. Нажмите педаль тормоза при включённом зажигании (без запуска двигателя). Проверьте синхронное срабатывание всех стоп-сигналов: двух боковых в задних фонарях и центрального на крышке багажника. Отсутствие реакции хотя бы одной лампы требует повторной диагностики.

Ключевые параметры проверки

Скорость активации: сигналы должны загораться мгновенно при нажатии педали
Яркость свечения: одинаковая интенсивность у всех ламп, без мерцания
Автоматическое отключение: прекращение работы при отпускании педали тормоза

Неисправность	Возможная причина
Сигналы не включаются	Ошибка подключения разъёма, перегоревший предохранитель F8 (15А)
Срабатывает только 1 лампа	Повреждение контакта в цепи неработающего фонаря
Постоянное горение	Залипание контактов в выключателе педали тормоза

Регулировка чувствительности стеклоочистителей

Чувствительность датчика дождя на Рено Логан регулируется через подрулевой переключатель стеклоочистителей. Для настройки реакции дворников на интенсивность осадков используется вращающееся кольцо на конце рычага управления. Поворот кольца по часовой стрелке увеличивает порог срабатывания (дворники активируются реже), а против часовой – делает реакцию более резкой при малейшем попадании воды на лобовое стекло.

Корректная настройка требует предварительной очистки зоны установки датчика дождя (в верхней части лобового стекла за зеркалом заднего вида) от загрязнений и жировых пятен. Неправильная калибровка или механические повреждения датчика могут привести к некорректной работе системы, что потребует диагностики или замены элемента.

Порядок регулировки

Заведите двигатель и включите режим "AUTO" на переключателе стеклоочистителей.
Поворачивайте регулировочное кольцо на рычаге, выбирая позицию:
- MIN – минимальная чувствительность (медленная реакция)
- MAX – максимальная чувствительность (быстрый отклик)
Проверьте реакцию дворников, имитируя дождь распылением воды на лобовое стекло.

Положение кольца	Реакция на капли	Рекомендуемые условия
MIN (1-2)	Задержка 3-5 сек	Слабый дождь, туман
Среднее (3-4)	Задержка 1-3 сек	Умеренные осадки
MAX (5-6)	Мгновенное срабатывание	Ливень, брызги от фур

Важно! При отсутствии реакции дворников в режиме "AUTO" проверьте предохранитель F5 (15А) в монтажном блоке салона и целостность контактов датчика. Если регулировка не устраняет проблему – возможен выход из строя самого датчика или подрулевого переключателя.

Калибровка положения рычагов для удобства использования

Правильная калибровка положения подрулевых рычагов напрямую влияет на комфорт водителя и безопасность управления. Неверно отрегулированные элементы заставляют водителя совершать лишние движения, что повышает утомляемость и отвлекает от дорожной обстановки.

Процесс калибровки требует предварительной установки рулевой колонки в оптимальное для водителя положение. Только после фиксации руля можно приступать к настройке рычагов, ориентируясь на естественное положение кистей рук при хвате обода.

Этапы регулировки

Базовое позиционирование:
- Рычаг стеклоочистителя должен быть доступен без отрыва ладони от руля при положении "на 10 часов".
- Переключатель поворотов обязан активироваться легким движением пальцев при хвате "на 9 часов".
Корректировка угла наклона:
- Ослабьте крепежные гайки модуля под рулем.
- Плавно сместите блок вверх/вниз на 15-30°.
- Проверьте эргономику при имитации вождения.
Фиксация и тестирование:
- Затяните крепеж с моментом 8-10 Н·м.
- Убедитесь в отсутствии люфтов.
- Протестируйте все функции в статике и при движении.

Параметр	Оптимальное значение	Ошибка калибровки
Усилие нажатия	0.8-1.2 Н	Зацепление пальцев за руль
Ход рычага	6-8 мм	Неполное срабатывание
Угол доступа	25° от плоскости руля	Перенапряжение запястья

Критически важно избегать контакта рычагов с кожаным чехлом руля или элементами рулевой колонки при максимальном повороте. Проверку осуществляют при вывернутых до упора колесах в обе стороны.

Профилактика механизма для увеличения срока службы

Регулярная профилактика подрулевого переключателя Рено Логан предотвращает преждевременный износ и отказы компонентов. Систематический уход снижает риск залипания контактов, окисления разъемов и механических заеданий, которые приводят к нарушению функций света или дворников.

Ключевые профилактические меры включают контроль состояния контактных групп, защиту от влаги и своевременную обработку подвижных элементов. Грамотное обслуживание минимизирует необходимость сложного ремонта и продлевает ресурс узла на 40-60% даже в условиях интенсивной эксплуатации.

Элемент	Материал для обслуживания	Периодичность
Подвижные штоки	Пластичная смазка (LIQUI MOLY 8967)	Раз в 2 года
Внутренние пружины	Графитовая смазка	При разборке
Разъемы проводки	Аэрозоль-очиститель контактов	Каждое ТО

Список источников

Для подготовки статьи использовались технические документы и практические рекомендации, посвященные устройству и обслуживанию подрулевых переключателей Renault Logan. Особое внимание уделялось проверенным данным от автопроизводителя и независимых экспертов.

Ниже представлены ключевые источники информации, на основе которых составлен материал. Они включают официальные руководства, специализированные автомобильные ресурсы и практические наработки автомехаников.

Официальное руководство по ремонту Renault Logan (издание для СНГ)
Технические бюллетени Renault TechPub по электрооборудованию
Инструкции каталогов запчастей Exist и PartsLink
Протоколы диагностики неисправностей рулевой колонки от дилерских СТО
Видеоинструкции по разборке рулевого механизма на канале RenoFaq
Пользовательские мануалы с портала Logan-Club.ru
Анализ отказов переключателей в журнале "Авторемонт" (№3/2022)
Веб-архив тематических обсуждений на форуме Drive2.ru/Logan
