Замена катализатора ВАЗ-2110 своими силами

Статья обновлена: 18.08.2025

Катализатор – ключевой элемент выхлопной системы, снижающий токсичность выхлопных газов автомобиля ВАЗ-2110. Со временем его соты забиваются или разрушаются, что приводит к падению мощности двигателя, увеличению расхода топлива и срабатыванию индикатора Check Engine.

Замена катализатора в автосервисе требует существенных затрат, но эту операцию реально выполнить самостоятельно. Грамотная подготовка, правильный подбор запчастей и соблюдение техники безопасности позволят восстановить работоспособность выхлопной системы без привлечения специалистов.

Перед началом работ убедитесь в наличии защитных перчаток и очков, а также подготовьте необходимый инструмент: набор гаечных ключей, проникающую смазку WD-40, домкрат с подставками и новый каталитический нейтрализатор (или пламегаситель). Работы проводите только на остывшем глушителе во избежание ожогов.

Установка автомобиля на эстакаду или смотровую яму

Обеспечьте абсолютно ровную и твердую поверхность под эстакадой или смотровой ямой. Убедитесь, что площадка свободна от посторонних предметов, масляных пятен или льда, способных вызвать проскальзывание колес. Визуально проверьте исправность конструкции эстакады или целостность краев ямы перед заездом.

Медленно и прямо заезжайте на эстакаду или над ямой, контролируя траекторию движения. Остановитесь, как только передние колеса достигнут упоров (на эстакаде) или центр днища автомобиля окажется над ямой. Перед выходом из машины активируйте стояночный тормоз и включите первую передачу (или режим "Паркинг" для АКПП).

Дополнительные меры безопасности

Подложите противооткатные упоры (башмаки) под задние колеса с обеих сторон.
Проверьте устойчивость авто: слегка покачайте кузов рукой перед началом работ.
Используйте защитные очки и перчатки при работе под машиной.
Никогда не оставляйте работающий двигатель на эстакаде/над ямой без крайней необходимости.

Помните: Пренебрежение этими правилами создает прямой риск для жизни! Только после полной фиксации авто и проверки устойчивости приступайте к работе под днищем.

Обработка крепежных соединений проникающей смазкой

После демонтажа защитного экрана или элементов выпускного тракта тщательно осмотрите резьбовые соединения крепления катализатора – гайки, шпильки, болты. Нанесите проникающую смазку (WD-40, "Жидкий ключ" или аналог) обильно на каждое соединение, уделяя особое внимание местам контакта гайки и резьбы, а также участкам, где возможно наличие коррозии. Соблюдайте меры предосторожности, избегая попадания состава на кожу и в глаза.

Выждите 15-30 минут для максимального проникновения состава в микротрещины и ржавчину. При сильной коррозии повторите обработку 2-3 раза с интервалом в 10 минут. Смазка разрыхлит окислы, снизит трение и минимизирует риск срыва резьбы или поломки крепежа при последующем откручивании.

Порядок обработки и ключевые моменты

Применяйте смазку заблаговременно: обрабатывайте соединения за несколько часов или даже сутки до работ для усиления эффекта.
Используйте трубку-удлинитель: для точного нанесения в труднодоступные места крепления фланцев катализатора.
Контролируйте состояние крепежа: если резьба сильно повреждена коррозией, подготовьте замену (гайки, шпильки, болты М8х1.25).

Проблема	Действие после обработки
Гайка не поддается	Повторите нанесение смазки, аккуратно обстучите грани молотком
Резьба проворачивается	Зафиксируйте шпильку пассатижами за нерифленую часть
Сорванная резьба	Используйте экстрактор или срежьте крепеж болгаркой

Не приступайте к откручиванию без выдержки – терпение на этом этапе предотвратит трудоемкий ремонт шпилек коллектора или резьбовых отверстий. После демонтажа катализатора очистите остатки смазки с посадочных мест ветошью перед установкой новой детали.

Демонтаж защитного теплозащитного экрана

Защитный экран, обычно из тонкого металла, установлен между каталитическим нейтрализатором и днищем автомобиля. Его основная задача – предотвратить передачу значительного тепла от раскаленного катализатора на элементы кузова и топливные магистрали, снижая риск их повреждения или возгорания горючих материалов.

Перед началом демонтажа убедитесь, что двигатель и выхлопная система полностью остыли. Работать с горячими компонентами крайне опасно. Приготовьте необходимые инструменты: ключи или головки под размер гаек крепления экрана (чаще всего на 10 или 13 мм), возможно, потребуется удлинитель и вороток, а также средство для растворения ржавчины (типа WD-40) если резьбовые соединения прикипели.

Процесс снятия теплозащитного экрана

Определите точки крепления: Внимательно осмотрите экран. Обычно он крепится к кузову автомобиля (чаще к тоннелю пола) на нескольких (чаще 3-4) болтах или шпильках с гайками. Крепления могут располагаться по периметру экрана.
Обработайте резьбовые соединения: Если гайки или болты покрыты ржавчиной или нагаром, обильно обработайте их средством WD-40 или аналогом. Дайте раствору время подействовать (5-15 минут) для облегчения откручивания.
Открутите крепежные гайки/болты: Используя подходящий ключ или головку с воротком, аккуратно открутите все крепежные элементы, удерживающие экран. Будьте готовы к тому, что ржавые гайки могут требовать значительного усилия или даже "срываться". При необходимости используйте накидной ключ или головку с шестигранным профилем для лучшего захвата.
Снимите экран: После откручивания всех креплений, осторожно снимите теплозащитный экран. Он может быть немного деформирован или плотно прилегать. Аккуратно отведите его в сторону от катализатора и извлеките из подкапотного пространства. Будьте осторожны с краями экрана – они могут быть острыми.

Важно: Не повредите экран при снятии. Его необходимо будет установить обратно после замены катализатора для обеспечения пожарной безопасности и защиты кузова от перегрева. Если экран сильно проржавел или погнут, рассмотрите возможность его замены на новый.

Отсоединение разъема лямбда-зонда

Найдите разъем кислородного датчика, расположенный на моторном щите или в подкапотном пространстве рядом с патрубками системы охлаждения. Идентифицируйте пластиковую колодку с проводами, идущими к датчику перед катализатором (верхний лямбда-зонд).

Очистите коннектор от грязи сжатым воздухом или сухой ветошью. Осмотрите фиксатор разъема – обычно это пластиковый язычок или защелка на корпусе колодки. Нажмите на фиксатор пальцем или плоской отверткой, избегая чрезмерных усилий.

Порядок действий

Сдвиньте защитный резиновый кожух в сторону корпуса разъема
Прижмите фиксирующий язычок до характерного щелчка
Тяните за корпус колодки, а не за провода
Извлеките разъем из посадочного гнезда

Типовая проблема	Решение
Закисшие контакты	Обработайте WD-40, выждите 5 минут
Затрудненный доступ	Используйте зеркало и фонарик
Заклинившая защелка	Подденьте отверткой с тонким жалом

Важно: Не дергайте провода – это повреждает внутреннюю проводку датчика. При замене катализатора отсоединяйте только передний лямбда-зонд, задний датчик (при наличии) демонтажа не требует.

Выкручивание болтов крепления приемной трубы

Обработайте резьбовое соединение болтов крепления приемной трубы проникающей смазкой (WD-40 или аналогом) за 15–20 минут до начала работ. Это значительно облегчит откручивание, особенно при наличии коррозии. Убедитесь, что автомобиль установлен на эстакаде или смотровой яме с надежной фиксацией колес противооткатными башмаками.

Приготовьте инструменты: торцевой ключ на 13 мм (или головку с трещоткой), удлинитель и вороток. Для проблемных болтов потребуется ударный гайковерт или накидной ключ с усилителем (трубой). Обязательно используйте средства индивидуальной защиты: перчатки и очки, так как возможен срыв инструмента и попадание ржавой стружки в глаза.

Порядок демонтажа крепежа

Последовательно выполняйте следующие действия:

Прорвите болты: Резким коротким усилием по часовой стрелке ("на затяжку") сдвиньте каждый болт с места для разрушения ржавчины в резьбе.
Выкручивайте против часовой стрелки: Равномерно откручивайте болты крест-накрест (если их несколько), делая по 1–2 оборота на каждом. Это предотвратит перекос фланца.
Примените нагрев: Если болт не поддается, нагрейте гайку и шпильку докрасна паяльной лампой или газовой горелкой (осторожно: рядом резиновые элементы!).
Срежьте шпильки болгаркой: В крайнем случае, аккуратно срежьте головки невыкручивающихся болтов, не повреждая фланец коллектора.

Важно: Не прикладывайте чрезмерное усилие к ржавым болтам – высок риск срыва шлицов или облома шпильки. Если шпилька обломилась, потребуется высверливание остатков или использование экстрактора.

Проблема	Решение
Прикипела гайка	Комбинируйте нагрев и проникающую смазку, используйте ударный инструмент
Сорваны грани	Примените зубчатый съемник или сварку для прихвата гайки к ключу
Облом шпильки	Высверлите остаток метчиком или оставьте для ремонта на СТО

После снятия крепежа аккуратно отсоедините приемную трубу от выпускного коллектора. Возможно, потребуется легкое постукивание резиновой киянкой для разъединения фланцев из-за прикипания прокладки. Не дергайте трубу резко – это может повредить резиновые подвесы глушителя.

Отсоединение хомутов крепления глушителя

Перед снятием катализатора необходимо обеспечить доступ к месту соединения приемной трубы с резонатором. Для этого ослабьте хомуты крепления глушителя в районе задней части автомобиля. Используйте ключ на 13 мм или торцевую головку соответствующего размера для откручивания гаек крепления хомутов. Убедитесь, что глушитель надежно поддерживается, чтобы избежать его внезапного падения при ослаблении крепежа.

Полностью снимите гайки с болтов хомутов и аккуратно отведите металлические скобы в стороны. При наличии сильной коррозии обработайте соединения проникающей смазкой за 10-15 минут до демонтажа. Проверьте состояние резиновых подвесов глушителя – если они повреждены, замените их одновременно с установкой нового катализатора.

Порядок выполнения работ

Обработайте резьбовые соединения WD-40 при наличии ржавчины
Ослабьте гайки верхнего хомута (возле резонатора)
Открутите гайки нижнего хомута (под соединительной муфтой)
Снимите обе металлические скобы полностью
Осторожно разведите трубы глушителя в стороны

Элемент	Кол-во	Тип крепежа
Верхний хомут	1 шт	M8 с гайкой
Нижний хомут	1 шт	M8 с гайкой
Резиновая подвеска	2 шт	Крючковое крепление

Важно: не прикладывайте чрезмерное усилие при откручивании – сорванные болты потребуют сварки или замены крепежных пластин. При демонтаже старых хомутов приготовьте новые – они часто деформируются при снятии.

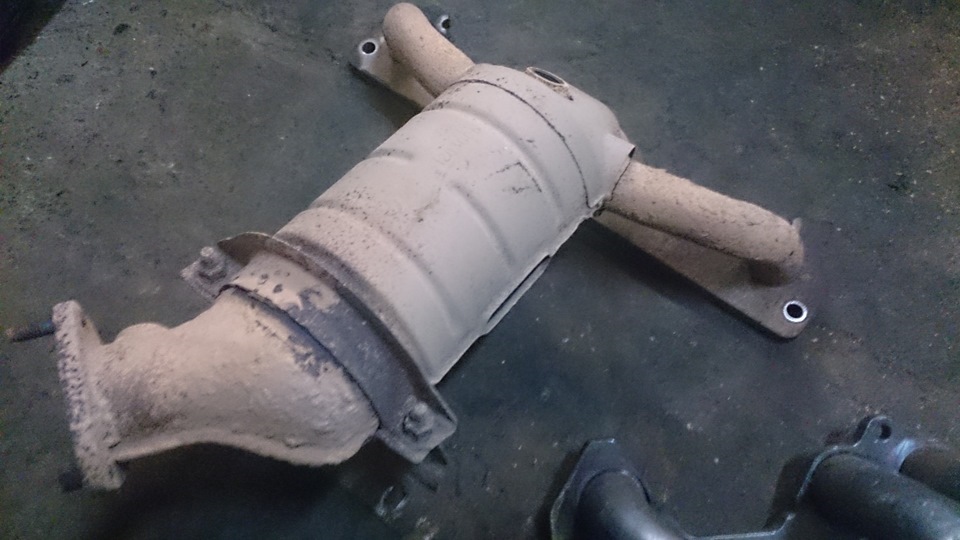

Снятие старого катализатора с резиновых подвесов

Подготовьте защитные перчатки и очки, так как элементы системы могут быть покрыты грязью или ржавчиной. Зафиксируйте автомобиль на эстакаде/подъемнике, включите ручной тормоз и подложите противооткатные упоры под колеса.

Визуально определите расположение катализатора и его крепления к резиновым подвесам. Катализатор ВАЗ-2110 крепится на двух подвесах: переднем (возле выпускного коллектора) и заднем (ближе к глушителю). Каждый подвес состоит из металлического крюка на корпусе детали и резиновой подушки с прорезями на кузове.

Пошаговый процесс демонтажа

Обильно обработайте места соединения крюков с резиновыми подушками проникающей смазкой (WD-40 или аналогом).
С помощью монтировки или мощной отвертки последовательно отсоедините крюки:
- Начните с заднего подвеса: приподнимите катализатор вверх, сдвиньте крюк в сторону и выведите из прорези резины
- Повторите операцию для переднего подвеса, поддерживая деталь снизу
Если крюки прикипели, аккуратно пошатывайте катализатор из стороны в сторону, совмещая движение с вертикальным усилием
После освобождения от подвесов немедленно отодвиньте деталь в сторону – выхлопная система может быть под напряжением

Типовая проблема	Решение
Заклинивание крюка в резине	Обработать мыльным раствором, использовать рычаг (лом через деревянный брусок)
Разрушение резиновой подушки	Вывести крюк пассатижами, заменить подвес при сборке

Убедитесь, что катализатор полностью отсоединен от приемной трубы и гофры – если крепежные болты не сняты ранее, выкрутите их торцевым ключом. Извлеките деталь, наклоняя в сторону багажника для обхода элементов днища.

Установка нового катализатора на посадочные места

Перед монтажом тщательно очистите посадочные места на приемной трубе и резонаторе от следов старой прокладки и ржавчины металлической щеткой. Нанесите на внутреннюю поверхность новых гофр патрубков тонкий слой термостойкой смазки (графитовой или медной) для облегчения соединения и предотвращения прикипания.

Аккуратно наденьте гофрированные патрубки нового катализатора на приемную трубу и впускной патрубок резонатора, совмещая монтажные отверстия. Убедитесь, что корпус катализатора не контактирует с днищем кузова или элементами топливной системы – минимальный зазор должен составлять 15-20 мм.

Фиксация и герметизация

Вставьте новые болты крепления фланцев через термостойкие металлокерамические прокладки. Затягивайте крепеж равномерно крест-накрест в три этапа:

Предварительная затяжка с усилием 15-20 Нм
Доворот на 90° после схватывания прокладок
Контрольный момент 35-40 Нм динамометрическим ключом

Проверьте соосность элементов системы:

Контрольная точка	Допустимое отклонение
Приемная труба – Катализатор	≤ 2° по вертикали/горизонтали
Катализатор – Резонатор	≤ 3° по вертикали/горизонтали

После монтажа запустите двигатель и проверьте герметичность соединений мыльным раствором. Прогрейте систему до рабочей температуры (60-80°С) и произведите повторную протяжку болтов – тепловое расширение металла ослабляет первоначальное усилие затяжки.

Фиксация системы выпуска болтами и хомутами

После установки катализатора в штатное положение необходимо обеспечить надежное соединение всех элементов выпускной системы. Начинайте с совмещения фланцевых соединений приемной трубы и каталитического нейтрализатора, убедившись в правильной ориентации прокладок.

Плотно прижмите фланцы друг к другу, вставив крепежные болты во все монтажные отверстия. Рекомендуется использовать новые крепежные элементы и термостойкие графитовые прокладки для предотвращения прогаров и утечек выхлопных газов в процессе эксплуатации.

Порядок затяжки крепежа

Наживите все болты фланцевого соединения вручную до соприкосновения шайб с металлом.
Затягивайте крепеж крест-накрест динамометрическим ключом с усилием 25-30 Н·м.
Проверьте параллельность фланцев и отсутствие перекосов визуально.

При фиксации хомутов резонатора и глушителя:

Наденьте хомуты на соединенные трубы, оставив зазор 3-5 мм до краев
Равномерно затягивайте гайки хомутов до плотного обжатия без деформации металла
Убедитесь в отсутствии контакта элементов выпускной системы с кузовом или топливными магистралями

Элемент крепежа	Момент затяжки	Особенности
Фланцевые болты	25-30 Н·м	Обязательна замена прокладки
Хомуты глушителя	15-20 Н·м	Контроль зазора от кузова
Крепление кронштейна	40-45 Н·м	Проверка резиновых подвесов

Важно: После первого запуска двигателя дайте системе прогреться до рабочей температуры, затем повторно проверьте момент затяжки всех соединений – тепловое расширение металла может ослабить крепеж.

Проверка герметичности соединений после сборки

Герметичность стыков критична для корректной работы выхлопной системы. Неплотности приведут к проникновению отработавших газов в подкапотное пространство, повышенному шуму, снижению мощности двигателя и возможному отравлению водителя угарным газом.

Контроль осуществляется в два этапа: визуальный осмотр на предмет перекосов и зазоров, а затем инструментальная проверка на работающем двигателе. Обязательно проверьте фланцы катализатора, места соединения с приемной трубой и глушителем.

Порядок выполнения проверки

Запустите двигатель и дайте ему поработать 3-5 минут для прогрева системы.
Проведите акустический контроль: прислушайтесь к характерному шипению или свисту в области стыков.
Обильно нанесите мыльный раствор (вода + хозяйственное мыло/шампунь) кистью на все соединения:
- Фланцевые стыки катализатора
- Хомуты крепления к резонатору
- Прокладки в местах соединений
Визуально зафиксируйте появление пузырей – это указывает на утечку газов.
При обнаружении дефектов:
- Заглушите двигатель
- Равномерно подтяните болты фланцев крест-накрест
- Проверьте целостность прокладок
- Повторите проверку после устранения неполадок

Важно: работайте в защитных перчатках – элементы выпускной системы разогреваются до 300-400°C. При интенсивных утечках или сомнениях в герметичности обратитесь в сервис для диагностики дымогенератором.
