Замена ламп ближнего света Renault Logan своими руками

Статья обновлена: 18.08.2025

Своевременная замена перегоревших ламп ближнего света критически важна для безопасности вождения и соблюдения ПДД. На Renault Logan этот процесс требует знания особенностей конструкции фар.

Самостоятельная замена занимает 15-30 минут и не требует специальных навыков. Подготовьте новую лампу H4 (55/60W) и крестовую отвертку перед началом работ.

Подготовка автомобиля к работе: меры безопасности

Установите автомобиль на ровную горизонтальную поверхность вдали от проезжей части. Затяните стояночный тормоз до упора, а при работе с механической коробкой передач включите первую передачу. Для дополнительной фиксации разместите противооткатные упоры под колёса.

Обязательно отсоедините отрицательную клемму аккумуляторной батареи, чтобы исключить риск короткого замыкания или поражения электрическим током. Дождитесь полного остывания фар (минимум 15-20 минут после выключения света) – горячие элементы могут вызвать ожоги.

Ключевые требования

Защитная экипировка:
- Чистые хлопковые перчатки для предотвращения загрязнения колбы лампы
- Защитные очки при работе с пластиковыми элементами фар
Подготовка инструмента:
- Торцевая головка на 10 мм для клеммы АКБ
- Крестообразная отвёртка для защиты колеса
- Новые лампы H7 55W в заводской упаковке
Запрещённые действия:
- Прикосновение к стеклу новой лампы голыми руками
- Подача напряжения при снятой фаре
- Применение силы при демонтаже пластиковых деталей

Демонтаж резинового колпака фары со стороны моторного отсека

Откройте капот автомобиля и зафиксируйте его в верхнем положении. Определите местоположение резинового колпака на задней части фары ближнего света – он представляет собой круглый или овальный герметичный кожух из плотной резины, закреплённый в корпусе фары.

Визуально осмотрите колпак на предмет фиксаторов или выступов. На стандартных фарах Рено Логан колпак удерживается в посадочном месте исключительно за счёт плотной посадки и резинового уплотнителя по контуру, механических защёлок не предусмотрено.

Порядок действий

Очистите поверхность колпака и прилегающую зону от грязи сухой ветошью (предотвращает попадание мусора в фару).
Обхватите колпак пальцами обеих рук по периметру у основания.
Приложите равномерное усилие перпендикулярно плоскости фары, потянув колпак строго на себя.
При сопротивлении аккуратно проверните колпак против часовой стрелки на 10-15 градусов, сохраняя осевое усилие.
Извлеките колпак из посадочного гнезда после появления зазора.

Важно: Не дёргайте колпак за центральную часть или провод – это может повредить токовод. Если резина прикипела, обработайте стык по контуру аэрозолем WD-40, выждав 2-3 минуты перед демонтажем.

Отсоединение электрического разъема от лампочки

Лампа ближнего света фиксируется в корпусе фары не только пружинным зажимом, но и подключена к бортовой сети через электрический разъем. Этот разъем необходимо аккуратно отсоединить перед извлечением самой лампы.

Найдите пластиковый разъем, от которого отходят провода, подключенный непосредственно к металлическому цоколю лампы. Он имеет характерную прямоугольную или квадратную форму и плотно обхватывает контакты лампы.

Порядок действий:

Внимательно осмотрите разъем. На его корпусе обычно расположена небольшая пластиковая защелка-фиксатор.
Не тяните за провода! Это может привести к их обрыву или повреждению разъема.
Нажмите пальцем на язычок защелки (иногда требуется поддеть его тонкой плоской отверткой или ногтем). Вы должны почувствовать, как фиксатор освобождается.
Удерживая защелку в нажатом (отжатом) положении, потяните корпус разъема строго назад, вдоль оси лампы, по направлению от фары.
Разъем должен отсоединиться от цоколя лампы плавным движением. Если он не поддается, проверьте, полностью ли отжата защелка, и повторите попытку.

После успешного отсоединения разъем свободно повиснет на проводах. Теперь лампа ничем не удерживается, кроме пружинного зажима, и готова к извлечению.

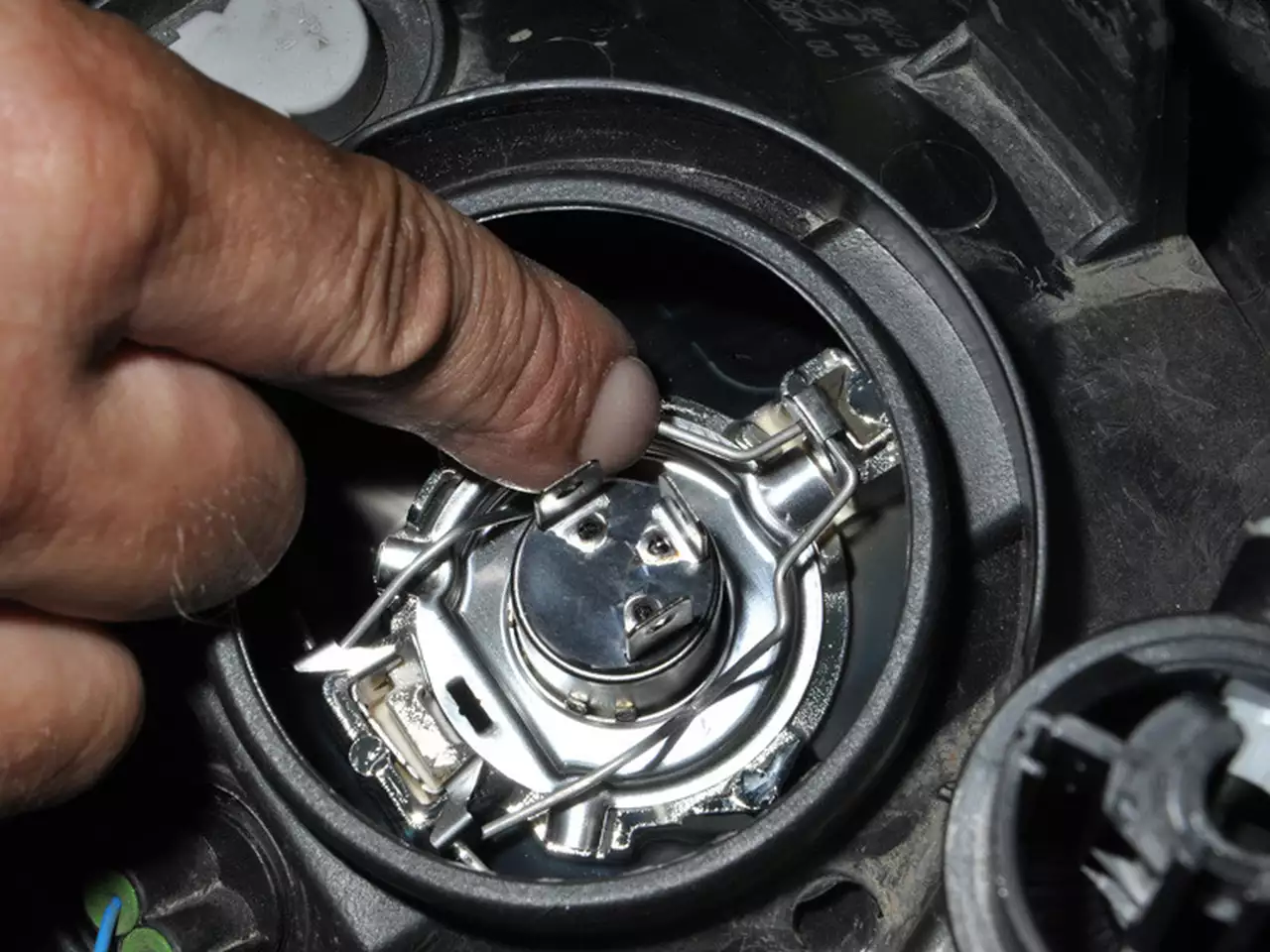

Освобождение фиксирующей пружины цоколя

Найдите U-образную металлическую пружину, удерживающую цоколь лампы в корпусе фары. Она расположена горизонтально над лампой и закреплена на двух пластиковых выступах корпуса. Убедитесь, что вы видите оба крючкообразных конца пружины, вставленных в пазы.

Возьмитесь за центральную часть пружины большим и указательным пальцами. С усилием сожмите пружину внутрь (к центру лампы), одновременно подталкивая ее вверх. Движение должно быть направлено на сжатие дуги пружины и смещение ее крючков из посадочных гнезд.

Последовательность действий

Зафиксируйте одной рукой корпус фары для устойчивости
Сожмите центральный изгиб пружины строго перпендикулярно ее плоскости
Сдвиньте пружину вверх до характерного щелчка
Проверьте полное выведение крючков из зацепления

Важно: Не пытайтесь отгибать концы пружины по отдельности – это приведет к деформации. Если пружина не поддается, повторно проверьте направление усилия: сжатие должно происходить в плоскости фары, а не под углом.

Ошибка	Последствие
Оттягивание пружины от фары	Поломка пластиковых креплений корпуса
Сгибание концов пружины	Потеря фиксирующих свойств элемента

После успешного снятия аккуратно отведите пружину в сторону – она останется висеть на одном креплении. Не роняйте пружину в полость фары. Убедитесь, что элемент не блокирует доступ к лампе.

Извлечение перегоревшей лампочки ближнего света

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите резиновый пыльник фары, плотно закрывающий тыльную часть оптического блока.

Найдите колодку с проводами, подключенную к задней части лампы. Нажмите на фиксатор-защелку и аккуратно отсоедините разъем, потянув его вдоль оси лампы без перекручивания проводов.

Последовательность демонтажа

Освободите металлическую прижимную скобу: отогните её верхний фиксатор вверх большим пальцем, одновременно поддев снизу плоской отверткой.
Отведите скобу полностью в сторону, освобождая доступ к лампе. Не допускайте её деформации.
Возьмитесь за цоколь лампочки двумя пальцами. Плавно потяните строго назад по направлению к кузову автомобиля.
Если лампа не извлекается, слегка покачайте её из стороны в сторону без резких движений. Не прилагайте чрезмерных усилий – стеклянная колона хрупкая.

Важно: Не касайтесь пальцами стеклянной поверхности новой лампы при установке – жировые следы вызывают локальный перегрев и сокращают срок службы. Используйте чистые перчатки или салфетку.

Установка новой лампы в посадочное место

Извлеките новую лампу из упаковки, удерживая её только за корпус. Не прикасайтесь к стеклянной колбе пальцами во избежание загрязнений и преждевременного выхода из строя. Проверьте целостность цоколя и отсутствие сколов на стекле.

Сориентируйте лампу согласно пазам в посадочном гнезде фары. Совместите три выступа цоколя с соответствующими прорезями в пластиковом разъёме. Убедитесь, что фиксирующий язычок на цоколе направлен вверх.

Фиксация лампы

Плотно прижмите лампу к разъёму до характерного щелчка. Убедитесь, что:

Цоколь полностью вошёл в пазы
Поворотный фиксатор автоматически защёлкнулся
Резиновый пыльник лег без перекосов

Подсоедините электрический разъём к лампе, совместив треугольную метку на колодке с выступом на цоколе. Надёжно зафиксируйте пластиковую защёлку разъёма до щелчка.

Ошибка	Последствие
Неполная посадка цоколя	Мигание света, перегрев
Перекос пыльника	Запотевание фары

Проверьте работоспособность лампы, включив ближний свет до сборки. При отсутствии света – переустановите разъём и проверьте фиксацию лампы. Убедившись в корректной работе, защелкните резиновый пыльник по периметру, исключая загибы.

Надежная фиксация цоколя пружинным механизмом

После установки новой лампы в посадочное место блока фары, её цоколь необходимо зафиксировать пружинной скобой. Этот элемент создает необходимое давление, предотвращающее смещение лампы во время движения автомобиля и обеспечивает плотный контакт электрических соединений.

Пружина имеет сложную П-образную форму с зацепами на концах. Для правильной установки расположите её так, чтобы центральная изогнутая часть скобы плотно прижимала цоколь лампы, а крючки на концах точно вошли в пазы на корпусе фары по бокам от лампы. Убедитесь, что скоба не перекошена и не касается проводов.

Порядок фиксации пружинной скобы

Заведите верхний крючок скобы в соответствующий паз на корпусе фары
Сильно надавите на нижнюю часть скобы пальцами в направлении к лампе
Продвиньте нижний крючок под выступ на фаре до характерного щелчка

Контроль качества фиксации: после установки проверьте отсутствие люфта лампы, попытавшись аккуратно пошевелить её пальцами. Убедитесь, что:

Пружина расположена строго параллельно корпусу фары
Оба крючка полностью зашли в пазы
Резиновый пыльник плотно прилегает к фаре без перекосов

Важно! Не включайте фару без установленной пружинной скобы – лампа может выпасть при нагреве или от вибрации, вызвав короткое замыкание.

Подсоединение электрического разъема к новой лампе

Ориентируйте разъем согласно ключу на корпусе лампы – пазы и выступы должны совпасть для правильной фиксации. Убедитесь, что контакты на цоколе чисты и не деформированы перед соединением.

Плотно надавите на разъем до характерного щелчка фиксатора. Проверьте надежность соединения рукой – разъем не должен болтаться или отсоединяться при легком подергивании.

Контрольные действия после установки

Включите ближний свет на неподвижном автомобиле с заведенным двигателем
Визуально убедитесь в работе лампы (при дневном свете можно прикрыть фару темной тканью)
Проверьте отсутствие ошибок на приборной панели

Важно: Не касайтесь стеклянной колбы голыми руками – используйте чистые перчатки или салфетку. Жировые следы сокращают срок службы лампы.

Монтаж защитного резинового колпака обратно на фару

Убедитесь, что провода лампы полностью уложены внутрь корпуса фары без перегибов или натяжения. Проверьте чистоту посадочной поверхности на фаре и отсутствие крупных частиц грязи на самом колпаке.

Возьмите колпак и совместите его фигурные выступы с пазами на корпусе фары. Ориентируйтесь по форме детали – она устанавливается только в одном положении. Начните с нижней части, плотно прижимая уплотнитель к металлическому ободу.

Ключевые шаги фиксации:

Плотно прижмите резиновый уплотнитель по всему периметру фары пальцами
Особое внимание уделите верхней части – там расположен фиксирующий язычок
Надавите на центральную зону колпака до характерного щелчка замка

Контроль качества установки: Проведите рукой по краю колпака – уплотнитель должен равномерно прилегать по всей окружности. Попробуйте слегка потянуть деталь вверх – правильно зафиксированный колпак остается неподвижным.

После монтажа включите фары для проверки работоспособности лампы. Если свет отсутствует, демонтируйте колпак и проверьте посадку лампы в патроне. Герметичность соединения критична для предотвращения запотевания фары и попадания влаги на контакты.

Контрольная проверка работы освещения

После установки новой лампы выполните обязательную проверку функциональности ближнего света. Это исключит ошибки монтажа и гарантирует безопасность движения в темное время суток.

Убедитесь, что корпус фары и защитная крышка установлены герметично без перекосов. Проверьте фиксацию разъема электропитания на задней части лампы во избежание окисления контактов.

Включите зажигание и активируйте ближний свет штатным переключателем
Визуально оцените равномерность свечения обеих фар с расстояния 5-7 метров
Проверьте отсутствие затемненных секторов в световом пятне
Удостоверьтесь, что световая граница (cut-off) на асфальте расположена горизонтально

Параметр	Норма	Неисправность
Цветовая температура	Одинаковая для обеих фар	Желтый/белый оттенок у одной лампы
Нагрев фары	Равномерный по корпусу	Локальный перегрев в районе лампы

При обнаружении асимметрии света или неправильного пучка выполните регулировку винтами корректора на верхней части фары. Если лампа не загорается – перепроверьте посадку в цоколе и состояние предохранителя F19 (15А) в монтажном блоке.
