Замена переднего подшипника ступицы колеса - руководство
Статья обновлена: 18.08.2025
Исправный подшипник ступицы критически важен для безопасного управления автомобилем. Этот элемент обеспечивает плавное вращение колеса, воспринимая значительные нагрузки при движении.
Износ подшипника проявляется характерным гулом, вибрацией руля или люфтом колеса. Игнорирование этих симптомов приводит к заклиниванию ступицы, повреждению узла подвески и потере контроля над авто.
Своевременная замена неисправного подшипника своими руками требует базовых навыков и специального инструмента. Далее рассмотрим последовательность действий для корректного выполнения этой операции.
Снятие декоративного колпака колеса
Перед началом любых работ с колесом, включая замену подшипника ступицы, необходимо демонтировать декоративный колпак. Он крепится на лицевую часть колесного диска, скрывая гайки или болты крепления колеса и ступичную гайку. Убедитесь, что автомобиль надежно зафиксирован на ровной поверхности стояночным тормозом и противооткатными упорами под колесами противоположной оси.
Для снятия колпака не требуются специальные инструменты. Найдите выемку или паз на его боковой поверхности – это место для пальцев. Возьмитесь обеими руками за края колпака в области выемок, равномерно потяните его строго на себя перпендикулярно плоскости колеса. Прилагайте усилие плавно, чтобы не погнуть или не сломать пластиковые крепления-фиксаторы по периметру колпака.
Типы крепления и возможные сложности
Конструкции крепления колпаков различаются:
- Пластиковые защелки: Самый распространенный тип. Колпак удерживается пружинящими пластиковыми лепестками, зацепляющимися за край диска.
- Стальные пружинные кольца: Встречается реже, обычно на колпаках большого диаметра. Требует аккуратного поддевания отверткой с плоским жалом в специальные пазы.
- Резьбовая фиксация: Очень редко, колпак может крепиться винтом к болту крепления колеса (центральному). В этом случае сначала выверните винт.
Если колпак не поддается руками из-за загрязнения или примерзания зимой:
- Аккуратно постучите резиновым молотком по периметру колпака, чтобы ослабить сцепление.
- Используйте пластиковый монтажный ломик или широкую отвертку, обернутую мягкой тканью, чтобы поддеть колпак в месте выемки, избегая царапин на диске.
- Никогда не применяйте грубую силу или металлические инструменты без защиты – это повредит колпак и диск.
После демонтажа колпака отложите его в безопасное место, чтобы избежать деформации. Теперь доступны колесные болты/гайки и ступица для дальнейших операций.
Ослабление болтов крепления колеса
Автомобиль устанавливается на ровную твердую поверхность, после чего фиксируется противооткатными упорами под задними колесами для предотвращения движения. Рычаг стояночного тормоза переводится в активное положение, а коробка передач включается на первую скорость (для МКПП) или ставится в режим «Паркинг» (для АКПП).
С помощью баллонного ключа ослабляются все болты или гайки крепления колеса на ¼-½ оборота, сохраняя начальное положение диска относительно ступицы. При этом применяется принцип "звезды" – последовательное откручивание крепежных элементов через один для равномерного снятия напряжения. Если болты закисли, допускается обработка резьбы проникающей смазкой WD-40.
Порядок действий при заедании крепежа
- Убедиться в правильности посадки головки ключа на грани
- Использовать удлинитель трубы для увеличения рычага
- Применить ударный гайковерт с настройкой момента 300-400 Нм
| Тип крепежа | Рекомендуемый инструмент |
| Стальные болты | Трещоточный ключ + переходник 1/2" |
| Алюминиевые гайки | Динамический ключ с протектором |
Важно: Не снимайте крепеж полностью до момента подъема автомобиля домкратом. После ослабления болтов колесо должно сохранять контакт с поверхностью до начала подъема – это предотвращает проворачивание диска при приложении усилия.
Подъем автомобиля на домкрате
Перед началом работ убедитесь, что автомобиль стоит на ровной твердой поверхности (асфальт, бетон), а стояночный тормоз надежно зафиксирован. Проверьте наличие всех необходимых инструментов: домкрата, страховочных подставок, колесных клиньев и баллонного ключа.
Установите клинья под противоположные колеса по диагонали от поднимаемой стороны для предотвращения отката. Ослабьте болты или гайки колеса, которое требуется снять, на несколько оборотов против часовой стрелки, пока автомобиль еще стоит на земле – это предотвратит проворачивание колеса при откручивании.
Процедура подъема
Найдите штатные точки установки домкрата под передним порогом, обозначенные специальными вырезами или значками в виде треугольника. Никогда не устанавливайте домкрат под рычаги подвески, топливными магистралями или элементами кузова – это может вызвать деформацию или повреждение.
- Плавно поднимите домкрат до плотного контакта с точкой подъема
- Убедитесь в правильном зацеплении механизма
- Медленно качайте рукоятку до отрыва колеса от земли на 5-7 см
Немедленно установите страховочные подставки под усиленные несущие элементы (лонжероны, места штатных подхватов) и медленно опустите автомобиль на них. Переместите домкрат в другое положение и повторите операцию для второй точки подъема при необходимости демонтажа обоих передних колес.
| Критичные ошибки | Последствия |
| Подъем на уклоне | Съезд автомобиля с домкрата |
| Отсутствие клиньев | Самопроизвольное движение |
| Работа без страховочных подставок | Риск падения автомобиля |
После фиксации авто на подставках убедитесь в абсолютной устойчивости конструкции – покачайте кузов руками. Только после этого полностью выкрутите болты/гайки и снимите колесо. Запрещено находиться под автомобилем, опирающимся только на домкрат – используйте подставки как основную опору при выполнении работ.
Демонтаж колеса и тормозного суппорта
Установи автомобиль на ровную поверхность, затяни ручной тормоз и подложи противооткатные упоры под задние колёса. Ослабь болты крепления колеса на земле, затем подними переднюю часть домкратом и надёжно зафиксируй на подставках.
Сними колесо, полностью выкрутив болты крепления. Визуально оцени состояние тормозного диска и суппорта – при наличии глубоких борозд или сильной коррозии может потребоваться замена диска.
Демонтаж тормозного суппорта
- Отсоедините тормозной шланг от кронштейна кузова, аккуратно сняв фиксирующие хомуты отвёрткой
- Выкрутите два направляющих болта суппорта (обычно требуют ключ на 17 мм или 19 мм)
- Снимите суппорт в сборе с колодками, аккуратно отвесив его на проволоке к пружине подвески без натяжения тормозного шланга
- Извлеките тормозные колодки, запомнив их расположение для последующей сборки
При демонтаже избегайте повисания суппорта на тормозном шланге – это может повредить магистраль. Для защиты направляющих от грязи закройте отверстия в суппорте чистой ветошью.
Отсоединение тормозного диска
После демонтажа колеса и снятия суппорта осмотрите диск на предмет закисания или коррозии в зоне контакта со ступицей. При обнаружении налета обработайте посадочную поверхность металлической щеткой и проникающей смазкой, уделяя внимание отверстиям под шпильки или направляющие штифты.
Убедитесь в отсутствии механических препятствий (например, погнутых защитных кожухов или торчащих элементов ступицы). При наличии стопорных винтов, фиксирующих диск к ступице, выкрутите их крестовой отверткой или ударной битой, предварительно обработав резьбу WD-40 при сильной коррозии.
Последовательность действий:
- Снимите направляющие штифты (при наличии) – аккуратно выбейте их молотком через медную или алюминиевую проставку
- Покачайте диск руками, чтобы разрушить ржавую плёнку между ступицей и диском
- Используйте монтажные проушины – вкрутите два болта M8 в технологические отверстия диска и затягивайте их попеременно для равномерного снятия
Если диск не поддается демонтажу, допустимо нанести умеренные удары резиновой киянкой по тыльной стороне диска в районе вентиляционных рёбер, чередуя точки воздействия. Избегайте деформации рабочей поверхности!
| Тип крепления | Инструмент | Примечание |
| Стопорные винты | Ударная отвертка TORX T30/T40 | Предварительный прогрев паяльной лампой при закисании |
| Направляющие штифты | Пробойник 5-6 мм | Замена деформированных штифтов |
После снятия очистите ступицу от грязи и остатков ржавчины металлической щёткой. Проверьте состояние посадочного места – глубокие выработки или деформация потребуют замены ступицы перед установкой нового подшипника.
Снятие датчика ABS (при наличии)
Отключите электрический разъем датчика ABS, расположенный в подкапотном пространстве или на арке колеса. Аккуратно отсоедините фиксатор (пластиковую защелку или металлический пружинный зажим), избегая резких движений, чтобы не повредить проводку.
Осмотрите место крепления датчика к поворотному кулаку. Датчик обычно фиксируется одним болтом (часто с головкой TORX T25-T30 или шестигранником). При наличии защитного кожуха или кронштейна снимите их, открутив крепежные элементы.
Порядок демонтажа
- Очистите область вокруг крепежного болта от грязи металлической щеткой.
- Обработайте болт проникающей смазкой (WD-40 или аналогом) при наличии коррозии.
- Выкрутите крепежный болт подходящим инструментом, удерживая датчик рукой.
- Извлеките датчик из посадочного отверстия в кулаке. Не тяните за провод!
Если датчик закис или прикипел к кулаку:
- Аккуратно пошатайте корпус из стороны в сторону плоскогубцами через ветошь
- Используйте съемник типа "слайсер" с защитной насадкой
- Запрещено применять ударные инструменты или нагрев горелкой
После извлечения осмотрите посадочное отверстие на кулаке. Удалите ржавчину и загрязнения круглым напильником или мелкой наждачной бумагой, обеспечивая гладкую поверхность для установки нового датчика. Закройте отверстие чистой ветошью для защиты от пыли.
Удаление ступичной гайки
Снятие ступичной гайки – критически важный и часто сложный этап замены переднего подшипника. Эта гайка имеет большую силу затяжки (обычно от 150 до 300 Нм и более) и часто закисает или прикипает к шпилькам ступицы из-за коррозии и воздействия дорожных реагентов.
Несоблюдение правильной последовательности действий и мер безопасности может привести к повреждению компонентов подвески, тормозной системы или травмам. Крайне важно надежно зафиксировать автомобиль и предотвратить его движение во время работы.
- Подготовка и безопасность:
- Надежно зафиксируйте автомобиль на подставках (козелках) после подъема домкратом. Никогда не работайте под автомобилем, опирающимся только на домкрат!
- Установите противооткатные упоры под задние колеса.
- Ослабьте болты/гайки крепления колеса на неподнятом автомобиле, используя баллонный ключ и усилие ноги при необходимости.
- Снимите колесо.
- Доступ к ступичной гайке:
- Снимите декоративный колпак колеса (если есть), чтобы открыть доступ к ступичной гайке.
- Обратите внимание, что гайка часто закрыта штампованной стопорной шайбой или имеет контрящую вставку/коронку. Аккуратно отогните стопорные усики шайбы или снимите стопорное кольцо/вставку с помощью отверток или пассатижей.
- Фиксация ступицы/тормозного диска:
- Чтобы ступица не проворачивалась при откручивании гайки, необходимо ее зафиксировать. Самый надежный способ:
- Установите на место хотя бы два болта крепления колеса (противоположные друг другу) и наживите их на несколько оборотов.
- Проденьте длинный монтировку или лом между этими болтами так, чтобы она уперлась в землю или в элементы подвески (например, в рычаг), надежно заблокировав вращение ступицы. Альтернатива: можно использовать специальный стопор тормозного диска или вставить крепкую отвертку/монтировку в вентиляционные отверстия диска, уперев в суппорт.
- Откручивание гайки:
- Если гайка сильно закисла, обильно обработайте ее и резьбу проникающей смазкой (WD-40, Liquid Wrench и т.п.) и дайте время (10-30 минут) для воздействия.
- Используйте газовый ключ большого размера (№3, №4) с длинной ручкой, ударный гайковерт с мощным компрессором или крепкий торцевой ключ (на 30, 32, 36 мм - зависит от модели авто) с удлинителем ("трещотка" часто не подходит из-за высокого момента).
- Направление откручивания: Гайка откручивается против часовой стрелки (стандартная правая резьба). Приложите значительное усилие. При использовании ключа с удлинителем можно аккуратно нажимать ногой или использовать отрезок трубы в качестве дополнительного рычага ("труба-удлинитель").
- В крайних случаях, если гайка не поддается, может потребоваться нагрев области вокруг нее строительным феном или (с огромной осторожностью!) газовой горелкой, избегая попадания пламени на ШРУС, пыльник и тормозные шланги.
- Снятие гайки:
- После срыва гайки с места, полностью открутите ее руками или ключом.
- Снимите стопорную шайбу (если она была отдельно).
- Отложите гайку и шайбу в сторону. Внимание: Старую гайку настоятельно рекомендуется заменить на новую при сборке, так как она теряет свои стопорные свойства и может быть повреждена при откручивании.

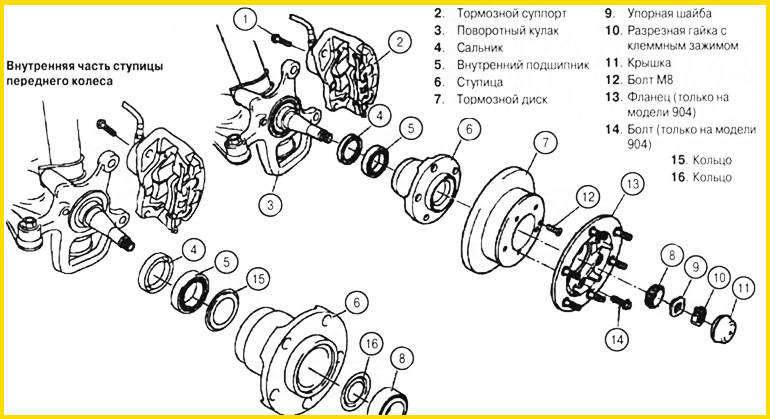

Извлечение ступицы с подшипником
После демонтажа тормозного диска и откручивания направляющих суппорта, ступица остается зафиксированной в поворотном кулаке. На данном этапе необходимо аккуратно выбить узел наружу, сохраняя целостность посадочных поверхностей и датчика ABS (при его наличии). Требуется обеспечить прямой удар по фланцу ступицы, исключая передачу усилия на подшипник.
Используйте выколотку из мягкого металла (медь, алюминий) или деревянный брусок для защиты резьбы ШРУСа. Приложите инструмент к внутренней кромке фланца строго параллельно оси ступицы. Наносите короткие удары кувалдой по выколотке, равномерно перемещая точку приложения силы по окружности для предотвращения перекоса.
Ключевые этапы извлечения
- Проверьте наличие стопорного кольца: при его присутствии снимите стопор пассатижами перед ударными работами.
- Зафиксируйте поворотный кулак: зажмите деталь в тисках через мягкие накладки для предотвращения деформации.
- Выбейте ступицу:
- Наносите удары только по фланцу, избегая контакта с корпусом подшипника
- При заклинивании обработайте посадочное место проникающей смазкой WD-40
- Контролируйте положение датчика ABS – при риске повреждения снимите его заранее
- Извлеките подшипник: после выхода ступицы наружу извлеките запрессованный подшипник из кулака съемником типа «лапа».
Выпрессовка старого подшипника
После демонтажа ступицы колеса и снятия стопорного кольца приступают к извлечению изношенного подшипника. Для этого используют гидравлический пресс или съемник соответствующего диаметра. Категорически запрещается выбивать деталь молотком – это повредит посадочное место в поворотном кулаке.
Ступицу надежно фиксируют в прессе опорной плитой вверх. Усилие прикладывают строго к внешней обойме подшипника через переходную втулку, диаметр которой превышает размер внутренней обоймы. Направление давления должно быть перпендикулярно плоскости детали для предотвращения перекоса.
Последовательность операций
- Подбор оправки с диаметром, равным внешней обойме подшипника
- Установка ступицы на плиту пресса с зазором для выхода подшипника
- Центрирование оправки на наружном кольце подшипника
- Плавное увеличение давления до полного выхода детали
- Контроль отсутствия деформаций на посадочной поверхности
Важные нюансы:
- При закисании подшипника прогреть поворотный кулак строительным феном до 150°C
- Использовать только сертифицированные оправки во избежание повреждений
- Утилизировать выпрессованный подшипник сразу после извлечения
| Ошибка | Последствие |
| Давление на внутреннюю обойму | Разрушение сепаратора и заклинивание |
| Перекос при выпрессовке | Задиры на посадочном месте |
После извлечения тщательно очищают посадочную полость от грязи и остатков смазки металлической щеткой. Проверяют отсутствие заусенцев и микротрещин на ответственных поверхностях.
Запрессовка нового подшипника
Подготовьте новый подшипник ступицы, убедившись в отсутствии повреждений упаковки и соответствии маркировки спецификациям производителя. Тщательно очистите посадочное место в ступице от грязи, остатков смазки и коррозии металлической щеткой, после чего обезжирьте поверхность растворителем.
Нанесите тонкий равномерный слой высокотемпературной смазки (например, молибденовой) на наружное кольцо подшипника и посадочную зону ступицы. Это предотвратит коррозию и облегчит последующий монтаж. Соблюдайте меры предосторожности: избегайте попадания смазки на внутренние дорожки качения.
Процесс запрессовки
Выполняйте установку строго с помощью оправки, передающей усилие исключительно на наружное кольцо подшипника. Использование кустарных методов (удары молотком, приложение силы к внутреннему кольцу) приведет к разрушению сепаратора.
- Установите подшипник во втулку ступицы правильной стороной (ориентируйтесь по маркировке или конструктивным выступам).
- Совместите оправку гидравлического пресса с наружным кольцом подшипника.
- Плавно создавайте давление до полной посадки детали в посадочное гнездо.
- Проконтролируйте глубину посадки штангенциркулем – она должна соответствовать данным производителя.
После запрессовки проверьте легкость вращения подшипника рукой – движение должно быть плавным, без заклинивания и посторонних шумов. При обнаружении дефектов немедленно замените деталь.
| Тип ошибки | Последствие |
|---|---|
| Перекос при запрессовке | Деформация сепаратора, сокращение ресурса |
| Попадание загрязнений | Ускоренный износ дорожек качения |
| Повреждение сальника | Вымывание смазки, заклинивание |
Обратная сборка ступицы
Тщательно очистите посадочное гнездо подшипника в поворотном кулаке и торцевой поверхности ступицы от грязи, старой смазки и следов коррозии. Нанесите тонкий слой высокотемпературной смазки на наружное кольцо нового подшипника и запрессуйте его в кулак с помощью оправки, обеспечивая равномерное усилие по всей окружности.
Установите ступицу во внутреннее кольцо подшипника, предварительно смазав шлицы и контактные поверхности. Наживите новую гайку крепления ступицы вручную, убедившись в отсутствии перекоса. Используя динамометрический ключ, выполните предварительную затяжку с моментом, указанным производителем (обычно 15-20 Н·м), проворачивая ступицу для правильной посадки роликов.
Этапы окончательной сборки
Затяжка гайки ступицы осуществляется в три этапа:
- Затяните с моментом 80-100 Н·м
- Ослабьте на 180°
- Затяните с окончательным моментом 30-45 Н·м + доворот на 30°
Установите тормозной диск, совместив монтажные отверстия со шпильками ступицы. Наденьте суппорт на диск, зафиксируйте направляющими болтами с моментом 25-35 Н·м. Подсоедините тормозной шланг к суппорту, используя новые медные шайбы.
| Компонент | Типовой момент затяжки |
| Гайка ступицы | 30-45 Н·м + 30° |
| Болты суппорта | 25-35 Н·м |
| Гайки колес | 90-120 Н·м |
Смонтируйте колесо, затяните болты крест-накрест. Опустите автомобиль, окончательно затяните колесные болты динамометрическим ключом. Проверьте отсутствие люфта ступицы вертикальным раскачиванием колеса и плавность вращения без шумов.
Монтаж тормозного узла и колеса
Установите тормозной диск на ступицу, совместив монтажные отверстия со шпильками. Проконтролируйте плотное прилегание диска к поверхности ступицы, исключив перекосы или зазоры. При наличии направляющих штифтов или центрирующих элементов обеспечьте их корректную посадку.
Наденьте тормозной суппорт на диск, совместив крепежные отверстия с посадочными местами на поворотном кулаке. Зафиксируйте суппорт болтами, используя динамометрический ключ для затяжки с усилием, указанным производителем транспортного средства. Убедитесь в отсутствии контакта суппорта с другими элементами подвески.
- Наденьте колесо на шпильки ступицы, совместив отверстия диска со шпильками
- Установите штатные гайки или болты крепления, завернув их вручную в диагональном порядке для предварительной центровки
- Произведите окончательную затяжку крепежа динамометрическим ключом с требуемым моментом, соблюдая схему:
Колесо с 5 гайками Звездообразная последовательность Колесо с 4 гайками Крестообразная последовательность
После монтажа проверьте работоспособность тормозов: нажмите педаль тормоза 3-5 раз до появления устойчивого сопротивления для выборки зазоров в системе. Проверьте свободное вращение колеса без затираний диска о колодки. Совершите тестовую поездку на малой скорости, контролируя отсутствие вибраций и посторонних шумов.
Затяжка крепежей с рекомендуемым моментом
После установки нового подшипника и сборки ступичного узла критически важно затянуть все крепежи строго по спецификациям производителя. Недостаточный момент приведёт к самооткручиванию и ускоренному износу деталей, а чрезмерный – к деформации подшипника, повреждению резьбы или корпуса ступицы.
Используйте откалиброванный динамометрический ключ для точного контроля усилия. Затяжку выполняйте в несколько этапов: сначала предварительное натяжение на 30-50% от номинала, затем окончательное доведение до требуемого значения. Обязательно соблюдайте правильную последовательность для равномерного распределения нагрузки.
Ключевые этапы и параметры
- Центральная гайка/болт ступицы:
- Момент: 175-220 Н·м (зависит от модели авто)
- После затяжки провернуть колесо на 2-3 оборота для позиционирования элементов
- Болты крепления суппорта:
- Момент: 25-40 Н·м
- Обязательна очистка резьбы от грязи и остатков герметика
- Гайки колесных дисков:
- Момент: 100-120 Н·м (уточнять в мануале)
- Затяжка крестообразной схемой в 2-3 подхода
| Крепёж | Риск неправильной затяжки |
|---|---|
| Ступичная гайка | Люфт колеса, разрушение подшипника |
| Болты суппорта | Смещение тормозного механизма, вибрация |
| Колёсные гайки | Деформация диска, отрыв колеса на ходу |
После пробега 50-100 км повторно проверьте момент всех соединений. При замене резьбовых элементов (гаек, шпилек) всегда используйте оригинальные запчасти или аналоги с сертифицированной прочностью.
Проверка люфта колеса после замены
После установки нового подшипника сразу выполните проверку осевого и радиального люфта. Это обязательный этап, исключающий ошибки монтажа и гарантирующий безопасность движения. Невыявленный избыточный зазор приведет к ускоренному износу детали и нарушению управляемости.
Поднимите автомобиль домкратом, чтобы колесо полностью разгрузилось. Попросите помощника нажать педаль тормоза для фиксации ступицы во время проверки. Убедитесь, что гайки крепления колеса и ступицы затянуты с рекомендуемым моментом.
Методы контроля люфта
Для точной диагностики используйте два способа:
- Ручная проверка: Возьмитесь за колесо в положениях "12 и 6 часов". Раскачивайте с усилием 30-40 кгс, оценивая осевое биение. Повторите для позиций "3 и 9 часов" (радиальный люфт). Допустимый зазор – не более 0,05 мм.
- Индикаторная проверка: Установите часовой индикатор на суппорт, уперев ножку в край ступицы. Покачивайте колесо, контролируя отклонение стрелки. Максимально допустимое значение – 0,1 мм.
При обнаружении люфта сверх нормы:
- Проверьте момент затяжки ступичной гайки
- Убедитесь в правильности посадки подшипника
- Исключите деформацию посадочных мест
Важно: Обязательно проведите тест-драйв на малой скорости. Отсутствие гула, вибрации руля и равномерный нагрев ступицы подтверждают корректность установки.
Список источников
Информация для статьи собрана из технических руководств по ремонту автомобилей, официальной документации автопроизводителей и проверенных практических пособий. Основное внимание уделено процедурам, соответствующим стандартам безопасности и спецификациям современных транспортных средств.
Дополнительно использованы материалы экспертных автомобильных порталов, видеокурсы сертифицированных специалистов и инструкции производителей комплектующих. Все источники прошли перекрестную проверку для обеспечения точности описания технологических процессов.
Основные источники
- Официальные сервисные руководства производителей автомобилей (Volkswagen, Toyota, Lada)
- Практические пособия Haynes и Chilton по ремонту ходовой части
- Технические бюллетени производителей подшипников (SKF, FAG, TIMKEN)
- Видеоинструкции от сертифицированных автомехаников (каналы: Alex Kolchin, Газета "Авторевю")
- Специализированные порталы: "За рулем", "Авторевизор", "Колёса.ру"
- Форумы технической поддержки: Drive2.ru, специализированные ветки по ремонту подвески
- Учебные материалы профильных технических колледжей (Московский автомобильно-дорожный колледж)
