Замена передней стойки ВАЗ-2109 своими руками - пошаговый разбор

Статья обновлена: 18.08.2025

Передние стойки – ключевой элемент подвески автомобиля, напрямую влияющий на безопасность движения и комфорт водителя. Со временем они изнашиваются, и их замена становится необходимой. Самостоятельная замена передних стоек на ВАЗ-2109 – задача, которую может выполнить автовладелец, обладающий базовыми навыками ремонта и необходимым набором инструментов. В статье подробно описан процесс замены, что позволит сэкономить на услугах автосервиса.

Выбор качественной стойки для ВАЗ-2109

Качество стойки напрямую влияет на безопасность, управляемость и комфорт автомобиля. Дешёвые аналоги быстро теряют демпфирующие свойства, вызывают крены в поворотах, неравномерный износ шин и снижение эффективности торможения.

Некондиционные стойки провоцируют ускоренное разрушение смежных узлов: опорных подшипников, сайлент-блоков рычагов и рулевых наконечников. Эксплуатация с неисправными амортизаторами увеличивает риск потери контроля над авто в экстренной ситуации.

Ключевые критерии выбора

• Производитель: Отдавайте предпочтение проверенным брендам (SAAZ, Monroe, KYB, TRW, Fenox). Избегайте безымянных изделий без маркировки.
• Конструкция:
  • Газомасляные – оптимальный баланс цены и эффективности, устойчивы к перегреву.
  • Газовые – жёстче, улучшают стабильность на скорости, дороже.
  • Масляные – бюджетны, но склонны к "пробоям" при агрессивной езде.
• Комплектация: Полные сборки с пружиной, опорным подшипником и тарелкой сокращают время монтажа. При покупке отдельной стойки проверьте совместимость с имеющимися компонентами.

Параметр	Проверка при покупке
Упаковка	Оригинальная, без повреждений, с голограммами и маркировкой завода
Шток амортизатора	Ровный, без сколов хрома, плавно ходит под усилием (резкое сжатие недопустимо)
Гайки/резьба	Чистая резьба, отсутствие деформаций
Гарантия	Обязательное наличие гарантийного талона (минимум 12 месяцев)

Важно: Приобретайте стойки парами – установка разных моделей на одну ось нарушает балансировку подвески. Сверяйте каталожные номера с официальными каталогами производителя.

Надежная фиксация автомобиля на ровной площадке

Убедитесь, что автомобиль стоит на абсолютно ровной и твердой поверхности – бетонной площадке или асфальте. Запрещено выполнять работы на грунте, песке или уклоне из-за риска смещения машины при подъеме.

Перед поддомкрачиванием выполните три обязательных действия: включите ручной тормоз до упора, заглушите двигатель, а также установите противооткатные упоры под колеса задней оси. Для упоров используйте колодки, кирпичи или специальные клинья.

Порядок фиксации при подъеме

При замене передних стоек:

1. Поднимите автомобиль домкратом строго в обозначенных точках под порогом (места штамповки или выемок).
2. Немедленно установите страховочную подставку (козелок) под лонжерон или усиленную часть днища. Домкрат не считается надежной опорой!
3. Повторите процесс для второй стороны. Автомобиль должен опираться на подставки обеими сторонами передней части.

Дополнительные меры предосторожности:

• Проверьте устойчивость кузова перед началом работ – нажмите на крыло, машина не должна качаться.
• Извлеките ключ из замка зажигания для блокировки рулевой колонки.
• При длительных работах снимите клеммы с аккумулятора.

Элемент фиксации	Требования
Противооткатные упоры	Минимальная высота 15 см, установлены вплотную к покрышкам
Страховочные подставки	Грузоподъемность от 1 тонны, установлены на твердую поверхность без перекоса
Ручной тормоз	Затянут до блокировки задних колес

Демонтаж колеса со стороны замены

Установи автомобиль на ровную твердую поверхность и зафиксируй его стояночным тормозом. Подложи противооткатные упоры (колодки, камни) под колеса противоположной оси для предотвращения случайного движения.

Ослабь затяжку гаек крепления колеса до его вывешивания. Выполни это ключом соответствующего размера, придерживаясь диагональной последовательности для равномерного ослабления крепежа.

Порядок снятия колеса

1. Подними автомобиль домкратом в штатной точке кузова со стороны замены стойки. Убедись в надежной фиксации домкрата.
2. Окончательно выкрути все гайки крепления колеса. Сними колесо и отложи его в сторону, освобождая рабочую зону.
3. Помести под кузов страховочную подставку (пень, козлы). Опусти автомобиль на подставку, сняв нагрузку с домкрата, но оставив колесо вывешенным.

Важно: Никогда не работайте под машиной, опирающейся только на домкрат! Используйте страховочные опоры для предотвращения падения.

Откручивание болтов крепления стакана защиты двигателя

Стакан защиты двигателя фиксируется шестью болтами: двумя верхними (со стороны лонжеронов), двумя боковыми и двумя нижними. Для работы потребуется головка на 13 мм с воротком и удлинителем. Начните с верхних креплений, так как они наиболее доступны.

Перед откручиванием обработайте резьбовую часть каждого болта проникающей смазкой типа WD-40, особенно если заметны следы коррозии. Выждите 10-15 минут для лучшего проникновения состава. Это снизит риск срыва граней и облегчит демонтаж.

Порядок действий

Работайте последовательно по схеме:

1. Верхние болты: Открутите два болта ближе к лонжеронам, используя головку на 13 мм. Держите ключ строго перпендикулярно, чтобы не повредить грани.
2. Боковые крепления: Перейдите к болтам по бокам стакана. При необходимости используйте карданный шарнир для доступа к сложным участкам.
3. Нижние болты: Снимите два оставшихся болта снизу. Предварительно очистите их от грязи металлической щеткой.

Если болт не поддается:

• Повторно нанесите смазку и выждите еще 5-10 минут
• Аккуратно постучите молотком по торцу ключа через медную проставку
• При сорванных гранях используйте экстрактор или высверливайте болт

После демонтажа всех болтов снимите стакан защиты двигателя. Проверьте целостность резьбовых отверстий в кузове автомобиля – при обнаружении повреждений восстановите резьбу метчиком перед установкой новой стойки.

Снятие защиты картера двигателя (при необходимости)

Демонтаж защиты картера требуется не во всех случаях, а только если её конструкция перекрывает доступ к нижнему креплению стойки амортизатора или мешает вывешиванию колеса. Перед началом убедитесь, что автомобиль надёжно зафиксирован на подъёмнике или домкратах, а под пороги установлены страховочные опоры. Подготовьте набор рожковых ключей или головок (чаще всего потребуются размеры 13, 15 или 17 мм), проникающую смазку WD-40 для проблемных соединений и монтировку.

Визуально определите тип крепления защиты: штатная металлическая панель обычно фиксируется 4-6 болтами к лонжеронам или подрамнику, послемаркетные варианты могут иметь дополнительные точки крепления. Проверьте, не мешают ли работе шланги, проводка или трубопроводы, проложенные под двигателем – при необходимости аккуратно отведите их в сторону. Особое внимание уделите крепёжным элементам в зоне сливной пробки картера, так как они часто подвергаются воздействию технических жидкостей.

1. Обработайте резьбовые соединения проникающей смазкой за 10-15 минут до откручивания, особенно если заметны следы коррозии.
2. Последовательно выкрутите все крепёжные болты/гайки, начиная с задних. Удерживайте защиту рукой, чтобы избежать внезапного падения.
3. Снимите защиту, наклонив её передний край вниз и выведя из зацепления с кронштейнами. При сопротивлении аккуратно подденьте монтировкой в местах штатного крепежа.
4. Уберите защиту в сторону, исключив её контакт с подвижными элементами подвески во время ремонта.

Ослабление гайки крепления стабилизатора поперечной устойчивости

Для обеспечения доступа к верхнему креплению стойки и снижения нагрузки на подвеску необходимо ослабить крепление стойки стабилизатора к нижнему рычагу. Расположено это соединение снизу, между поворотным кулаком и рычагом подвески. Предварительно обработайте резьбовое соединение проникающей смазкой (WD-40 или аналогом) за 10-15 минут до начала работ.

Используйте рожковый ключ на 13 мм или головку соответствующего размера с воротком. Удерживайте головку болта вторым ключом на 17 мм, чтобы предотвратить его проворачивание вместе с гайкой. Аккуратно ослабьте гайку крепления, прилагая усилие против часовой стрелки. Если гайка не поддается, аккуратно обстучите грани молотком или используйте небольшой удлинитель на вороток для увеличения рычага.

Ключевые моменты при выполнении:

• Не выкручивайте гайку полностью на этом этапе – только ослабьте на 3-4 оборота.
• Избегайте чрезмерных усилий, способных сорвать резьбу.
• Контролируйте положение болта – его проворот усложнит дальнейший демонтаж.

После ослабления гайки стойка стабилизатора сохранит частичную фиксацию, но позволит рычагу подвески получить необходимую свободу хода для последующего снятия амортизаторной стойки. Убедитесь, что соединение двигается относительно свободно, не создавая жесткой точки.

Демонтаж стойки стабилизатора

Стойка стабилизатора соединяет стабилизатор поперечной устойчивости с рычагом подвески, ее снятие обеспечивает доступ к верхнему креплению амортизаторной стойки. Работу выполняйте после фиксации автомобиля на опорах и снятия соответствующего колеса.

Обработайте резьбовые соединения стойки стабилизатора проникающей смазкой за 10-15 минут до демонтажа. Подготовьте ключи на 17 мм и 19 мм, монтировку, а также съемник шаровых опор при необходимости.

Порядок выполнения работ

1. Открутите нижнее крепление: Удерживайте палец стойки ключом на 17 мм, одновременно отворачивая гайку на 19 мм в месте соединения с рычагом подвески.
2. Снимите верхнее крепление: Повторите операцию для гайки крепления к стабилизатору поперечной устойчивости.
3. Извлеките стойку: Приложите усилие к корпусу стойки монтировкой, выпрессовывая пальцы из посадочных мест. Если шарниры закисли, используйте съемник шаровых опор.
4. Проверьте состояние: Осмотрите пыльники и втулки на предмет повреждений. При наличии люфта в шарнирах или деформации тяги деталь требует замены.

После демонтажа очистите посадочные гнезда от грязи и окислов. Избегайте повреждения резьбы на пальцах стойки – она понадобится для установки новой детали.

Отключение разъема датчика АБС (для версий с ABS)

Перед демонтажем стойки на автомобилях, оборудованных антиблокировочной системой тормозов, обязательно требуется отсоединить разъем соответствующего датчика АБС. Этот датчик закреплен на поворотном кулаке вблизи ступицы колеса и соединен проводом с системой управления. Невыполнение этого шага приведет к натяжению или обрыву провода в процессе работ.

Найдите пластиковый разъем датчика АБС, расположенный обычно на внутренней стороне колесной арки или под крылом, выше амортизационной стойки. Разъем часто фиксируется пластмассовой защелкой-клипсой или резиновым хомутом. Убедитесь в отсутствии сильных загрязнений, мешающих доступу.

Порядок отключения разъема

1. Осмотрите фиксатор: Определите тип крепления разъема (защелка, кнопка или хомут).
2. Расфиксируйте соединение: При наличии защелки аккуратно нажмите на язычок или отогните фиксатор пальцем или тонкой отверткой. Если разъем стянут хомутом – ослабьте его.
3. Отсоедините разъем: Удерживая корпус разъема (не за провод!), плавно потяните его в сторону от ответной части датчика. Приложите умеренное усилие – соединение должно разъединиться.

Важно: Никогда не дергайте за провод датчика! Это может повредить контакты или сам провод. Если разъем "прикипел", аккуратно обработайте место соединения проникающей смазкой WD-40 и дайте ей подействовать перед повторной попыткой.

Ослабление хомута тормозного шланга на кузове

Найдите металлический хомут, фиксирующий тормозной шланг к кузову в районе брызговика колесной арки. Обычно он расположен выше амортизаторной стойки и крепится одним болтом или гайкой под ключ на 10 мм.

Приготовьте рожковый ключ на 10 мм или головку с воротком. Убедитесь в свободном доступе к крепежному элементу хомута – при необходимости аккуратно очистите резьбу от грязи или ржавчины.

Процедура ослабления

1. Вставьте ключ на гайку (или болт) крепления хомута к кузову.
2. Поворачивайте ключ против часовой стрелки на 4-5 оборотов, чтобы ослабить крепление. Не откручивайте гайку полностью – это предотвратит ее потерю.
3. Разведите усики хомута пальцами или плоской отверткой, освобождая тормозной шланг из зажима.
4. Отведите шланг в сторону от места крепления, обеспечив ему небольшой провис для последующего снятия стойки.

Критично важно: Избегайте резких рывков шланга и его перекручивания. Не допускайте натяжения – это может повредить магистраль.

Выпрессовка пальца рулевой тяги из поворотного кулака

Перед демонтажем стойки необходимо отсоединить рулевую тягу от поворотного кулака. Палец крепления фиксируется гайкой и конусной посадкой, что создает значительное усилие при разъединении.

Обработайте резьбовое соединение проникающей смазкой типа WD-40 за 15-20 минут до начала работ. Снимите стопорную шайбу и полностью отверните крепежную гайку, но не снимайте ее до конца – оставьте 3-4 витка резьбы для защиты резьбы пальца при ударах.

Методы выпрессовки

• Съемник рулевых наконечников:
  1. Установите лапы съемника за проушину кулака
  2. Винт съемника уприте в торец пальца тяги
  3. Проворачивайте винт до характерного щелчка
• Ударный метод (при отсутствии съемника):
  • Резко ударьте молотком по корпусу проушины кулака сбоку
  • Используйте медную или бронзовую проставку для защиты металла
  • Запрещено бить непосредственно по пальцу или резьбе!

Метод	Преимущества	Риски
Съемник	Безопасность деталей, контролируемое усилие	Требует специнструмента
Ударный	Доступность, скорость	Деформация сайлент-блоков, повреждение резьбы

После отсоединения снимите гайку полностью и выбейте палец из конуса легкими ударами молотка. Проверьте состояние пыльника рулевой тяги – при повреждениях необходима замена.

Откручивание болтов крепления тормозного суппорта

Обеспечьте свободный доступ к суппорту после снятия колеса. Найдите два направляющих болта крепления суппорта к скобе, расположенные с тыльной стороны. Болты обычно скрыты резиновыми пыльниками.

Снимите резиновые пыльники с болтов. Используйте торцовую головку на 17 мм (реже на 19 мм) с воротком или трещоткой. Приложите усилие для срыва болтов, так как они затянуты с большим моментом. Откручивайте болты против часовой стрелки.

Критически важно: после выкручивания обоих болтов не допускайте провисания суппорта на тормозном шланге! Аккуратно снимите суппорт и зафиксируйте его проволокой или веревкой на пружине подвески/кузове, исключая нагрузку на шланг.

Если болты не поддаются:

1. Обработайте резьбовую часть проникающей смазкой (WD-40, "жидкий ключ")
2. Выждите 10-15 минут
3. Попробуйте сорвать болт резким усилием
4. Аккуратно постучите молотком по головке болта через медную или деревянную проставку

Помните: нажатие педали тормоза при снятом суппорте приведет к выдавливанию поршней, потребуется специнструмент для их обратной установки. Избегайте этого!

Подвешивание суппорта на страховочную проволоку

После откручивания направляющих болтов суппорта аккуратно снимите его с тормозного диска. Удерживайте элемент на весу, избегая резких движений – тормозной шланг остаётся подключённым, и его повреждение недопустимо. Перемещайте суппорт вверх, освобождая рабочее пространство для демонтажа стойки.

Заранее подготовьте кусок прочной стальной проволоки длиной 30-40 см. Надёжно зафиксируйте один конец проволоки за элемент подвески или кузова (например, за пружину соседней стойки, рычаг или стационарный кронштейн). Проденьте второй конец через монтажное отверстие в корпусе суппорта или надежно обмотайте вокруг его ребра жёсткости.

Правильная фиксация суппорта

Проверьте надёжность крепления – суппорт не должен касаться элементов подвески, колеса или земли. Обеспечьте достаточное натяжение проволоки, исключающее провисание и самопроизвольное соскальзывание. Убедитесь, что тормозной шланг:

• Не перекручен и не натянут
• Не контактирует с острыми кромками
• Не мешает проведению дальнейших работ

Важно: Никогда не оставляйте суппорт висеть только на тормозном шланге – это гарантированно повредит гидравлическую магистраль. Проволока должна воспринимать весь вес узла.

Освобождение тормозного шланга от кронштейнов

Тормозной шланг зафиксирован на стойке металлической скобой с креплением на одном болте. Этот элемент расположен в верхней трети стойки, ниже пружины подвески. Перед демонтажем стойки шланг необходимо аккуратно отсоединить от кронштейна, обеспечив свободу перемещения узла.

Найдите крепежный болт скобы, удерживающей шланг. Используйте ключ на 13 мм для его откручивания. После снятия болта осторожно разведите «усики» скобы пальцами или плоской отверткой. Извлеките шланг из паза кронштейна, избегая резких рывков и перекручивания.

Ключевые моменты:

• Не допускайте провисания шланга – закрепите его проволокой на кузове, исключая натяжение
• Избегайте контакта с острыми кромками подвески
• Не используйте молоток для демонтажа скобы – деформация приведет к неплотной фиксации при сборке

Ошибка	Последствие
Резкий изгиб шланга	Разрыв внутреннего армирующего слоя
Задиры при извлечении	Ускоренный износ резины
Потеря болта скобы	Нефиксированное положение шланга при сборке

Откручивание гаек крепления скобы суппорта

Перед демонтажем стойки необходимо обеспечить безопасную фиксацию суппорта, исключающую его зависание на тормозном шланге. Подготовьте опорную поверхность (например, деревянный брусок) для временного размещения узла после снятия.

Очистите резьбовые соединения от грязи и обработайте проникающей смазкой типа WD-40 за 10–15 минут до начала работ. Убедитесь, что тормозной шланг не натянут и не перекручен – это предотвратит его повреждение при отворачивании.

Порядок действий

Выполняйте операции в строгой последовательности:

1. Зафиксируйте колесо противооткатными башмаками, снимите колпачок с направляющего пальца
2. Используйте торцевой ключ на 17 мм с удлинителем и воротком для верхней гайки скобы
3. Придерживайте направляющий палец шестигранником на 7 мм, чтобы исключить проворачивание
4. Повторите процедуру для нижней гайки, контролируя положение суппорта рукой

Важно: Не допускайте полного вывинчивания гаек до окончательной фиксации суппорта! После ослабления крепежа:

• Приподнимите скобу вверх для освобождения от шпилек
• Аккуратно отведите узел в сторону и закрепите на пружине подвески проволокой
• Проверьте целостность пыльников направляющих пальцев перед установкой

При сборке затягивайте гайки с моментом 31–38 Н·м, используя динамометрический ключ. Обязательно замените деформированные медные шайбы под гайками.

Снятие скобы суппорта с поворотного кулака

Открутите два направляющих болта крепления скобы суппорта к поворотному кулаку. Используйте торцовый ключ или головку на 17 мм, при необходимости применяя удлинитель для преодоления высокого момента затяжки. Болты расположены горизонтально в задней части суппорта.

Аккуратно снимите скобу суппорта вместе с закрепленными в ней тормозными колодками. Избегайте резких движений, чтобы не повредить тормозной шланг. Немедленно зафиксируйте скобу проволокой или подвесьте на крюк, исключив ее провисание на шланге.

Ключевые моменты безопасности

• Не допускайте свободного висения суппорта на тормозном шланге
• Перед откручиванием очистите резьбу болтов от грязи
• Проверьте состояние пыльников направляющих

Инструмент	Размер	Назначение
Торцовый ключ	17 мм	Откручивание направляющих болтов
Удлинитель	250-300 мм	Увеличение рычага при затрудненном отворачивании

После демонтажа осмотрите поворотный кулак на наличие повреждений. Перед установкой направляющие болты обязательно очистите от коррозии и нанесите высокотемпературную смазку на скользящие поверхности.

Рассоединение рулевых тяг и наконечников

Отсоединение рулевых тяг – критический этап, обеспечивающий доступ к стойке. Работу выполняйте при вывешенном передке автомобиля, предварительно сняв колесо. Обязательно фиксируйте руль в центральном положении замком зажигания, чтобы избежать проворачивания вала.

Потребуются: съемник рулевых наконечников (типа "вилка"), молоток, WD-40, рожковый ключ на 22. Обработайте резьбу наконечников проникающей смазкой за 15 минут до начала работ – это предотвратит срыв граней.

Последовательность операций

1. Найдите контргайку наконечника тяги, удерживая палец поворотного кулака ключом на 19.
2. Ослабьте контргайку ключом на 22, сделав 2-3 оборота (полностью не откручивайте!).
3. Установите съемник между поворотным кулаком и наконечником так, чтобы шарнир оказался между зубьями вилки.
4. Проворачивайте винт съемника до характерного щелчка – сигнала выхода конического штифта из посадочного гнезда.
5. Извлеките палец наконечника из кулака, при необходимости аккуратно подбейте съемник молотком.
6. Сдвиньте пыльник наконечника вверх, защищая шарнир от грязи при дальнейших работах.

Важно: не повреждайте пыльник наконечника при демонтаже. Если съемник недоступен, используйте два молотка: удерживайте один с обратной стороны кулака, вторым наносите резкие удары по ушку крепления (метод требует навыка).

Ошибка	Последствие
Отсутствие фиксации руля	Срыв демпфера рулевой рейки
Полное выкручивание контргайки	Сбивание настроек схождения колес
Применение монтировки вместо съемника	Разрушение шарнира наконечника

Ослабление крепления опоры стойки под капотом

Откройте капот и найдите верхнюю часть стойки амортизатора, которая крепится к кузову тремя гайками. Эти гайки расположены на металлической платформе (часто называемой "стаканом") в подкапотном пространстве. Убедитесь, что автомобиль стоит на ровной поверхности и зафиксирован противооткатными упорами для безопасности.

Подготовьте инструмент: обычно требуется торцевой ключ на 13 мм с удлинителем или головка с трещоткой. Если гайки сильно прикипели, заранее обработайте их проникающей смазкой (WD-40 или аналогом) и дайте составу подействовать 10-15 минут. Проверьте, не мешают ли провода или шланги в зоне работы – при необходимости аккуратно отведите их в сторону.

Последовательность действий

1. Зафиксируйте шток амортизатора. Вставьте шестигранный ключ (обычно на 6 мм) в специальное отверстие в центре опоры, чтобы предотвратить проворачивание штока при откручивании гаек.
2. Ослабьте гайки крепления. Поочерёдно откручивайте каждую гайку против часовой стрелки, прикладывая умеренное усилие. Не снимайте их полностью на этом этапе – достаточно ослабить на 3-4 оборота.
3. Контролируйте положение опоры. Следите, чтобы опора не смещалась резко и не создавала напряжения на рядом расположенные элементы (провода, трубки ГУР).

Важные нюансы: Если гайки не поддаются, ни в коем случае не применяйте излишнюю силу – это может сорвать грани. Используйте ударный инструмент (молоток и зубило) или нагрейте соединение строительным феном. При работе с левой стойкой будьте осторожны с трубками тормозной системы, расположенными рядом.

Проблема	Решение
Шток проворачивается	Сильнее прижмите шестигранник, используйте ключ с более длинным рычагом
Сорваны грани гайки	Примените экстрактор или сварку для установки новой гайки
Коррозия резьбы	Обильно обработайте смазкой, выждите 30 минут, используйте ударную трещотку

Снятие декоративного колпака опоры стойки

Декоративный колпак скрывает верхнюю опорную чашку и гайку крепления штока амортизатора внутри моторного отсека. Он расположен по центру верхней опоры стойки, над колесной аркой, и фиксируется защелками или выступами на своем основании.

Перед началом работ убедитесь в надежной фиксации автомобиля на подставках после подъема домкратом, исключив любую возможность его сдвига. Для удобства доступа может потребоваться снять клемму с аккумулятора, если колпак находится близко к плюсовому проводу.

1. Очистите область вокруг колпака щеткой или ветошью от грязи и пыли. Это предотвратит попадание мусора в узел опоры при снятии.
2. Визуально определите тип крепления:
   • Пластиковые защелки (чаще всего): расположены по периметру основания колпака.
   • Резьбовое кольцо (реже): выглядит как большая пластиковая гайка с насечками.
3. Отожмите защелки или открутите кольцо:
   • Для защелок: используйте плоскую отвертку или монтажку. Аккуратно подденьте каждую защелку поочередно, приподнимая край колпака.
   • Для резьбового кольца: крепко обхватите его рукой и поворачивайте против часовой стрелки до полного откручивания. Если кольцо прикипело, примените съемник для пластиковых гаек или аккуратно постучите молотком через деревянный брусок по граням.
4. Снимите колпак вверх, потянув его строго вертикально. Если он не поддается, не прикладывайте чрезмерную силу – проверьте, все ли защелки полностью отстегнуты или кольцо снято.
5. Уберите колпак в сторону, исключив его случайное падение или повреждение. Теперь доступны верхняя опорная гайка штока и чашка опоры.

Фиксация штока амортизатора шестигранным ключом

Фиксация штока – критический этап при замене стойки, предотвращающий его проворачивание во время откручивания гайки. Без надёжной фиксации демонтаж верхнего крепления невозможен, так как шток будет свободно вращаться вместе с ключом.

Для блокировки используется шестигранный ключ, который вставляется в специальное отверстие на торце штока. Размер ключа для ВАЗ-2109 обычно составляет 5,5 мм или 6 мм – уточните его до начала работ, чтобы избежать срыва граней.

Алгоритм действий

1. Очистите торец штока от грязи металлической щёткой
2. Вставьте шестигранный ключ строго перпендикулярно в шлиц штока до упора
3. Плотно прижмите ключ одной рукой, исключая перекос
4. Второй рукой откручивайте верхнюю гайку ключом на 13 мм или 14 мм (в зависимости от модификации)

Важные нюансы:

• Не применяйте газовый ключ для фиксации штока – это повредит хромированное покрытие
• При закисании гайки обработайте резьбу проникающей смазкой за 10-15 минут до откручивания
• Если шестигранник «слизался», используйте экстрактор или высверлите гайку

Типовая ошибка	Последствие
Неплотная посадка ключа	Срыв шлица, необходимость замены амортизатора
Чрезмерное усилие при откручивании	Деформация штока, заклинивание подшипника

Откручивание центральной гайки опоры стойки

Центральная гайка крепит шток амортизатора к опорному подшипнику и требует особого подхода из-за высокого момента затяжки и возможной коррозии. Её демонтаж осложняется риском проворачивания штока, что приводит к повреждению граней внутри чашки опоры. Предварительная обработка резьбы проникающей смазкой обязательна для старых креплений.

Игнорирование фиксации штока гарантированно выведет из строя опорный узел. Работать необходимо на опущенном домкрате при полностью разгруженной подвеске – установите автомобиль на козлы или подставки после поднятия. Используйте только исправные инструменты: сорванные грани гайки или штока усложнят ремонт.

Инструменты и порядок действий

Необходимый инструмент:

• Торцевая головка на 13 мм (реже 14 мм) с воротком
• Шестигранный ключ на 7 мм
• Проникающая смазка (WD-40, Liquid Key)
• Молоток
• Монтажная лопатка или зубило (при критичной коррозии)

Последовательность операций:

1. Обильно обработайте резьбу гайки и область под ней проникающей смазкой, выждите 10-15 минут.
2. Вставьте шестигранник в технологическое отверстие штока до упора, обеспечив жёсткую фиксацию.
3. Наденьте головку на гайку, удерживая шестигранник от проворачивания вторым ключом или рукой.
4. Резким усилием сорвите гайку против часовой стрелки. При закисании:
   • Повторите обработку смазкой
   • Нанесите точечные удары молотком по рёбрам гайки через медную прокладку
   • Используйте зубило под углом 45° к граням для ударного воздействия
5. После срыва плавно выкрутите гайку до конца, контролируя положение шайбы и опорной чаши.

Выдавливание болтов крепления стойки к поворотному кулаку

Болты крепления стойки к поворотному кулаку часто прикипают из-за коррозии и грязи, требуя принудительного выдавливания. Распространённые размеры – М14 или М16 с длиной 70-90 мм.

Перед операцией обработайте резьбовую часть и зону контакта головки болта проникающей смазкой (WD-40, "жидкий ключ"). Выдержите 15-30 минут для лучшего проникновения состава.

Технология выдавливания

Инструменты: гидравлический съёмник ("гарпун"), молоток 1-1.5 кг, набор головок, вороток или мощный ударный гайковёрт. При отсутствии съёмника используйте М16 шпильку с гайками и толстыми шайбами.

1. Снимите декоративный колпак и открутите гайку стойки ключом на 19 или 22 мм, удерживая шток шестигранником под капотом
2. Установите съёмник так, чтобы центральный шток упирался в торец болта, а лапы цеплялись за поворотный кулак
3. Создавайте давление, вращая рукоятку съёмника. При сильном закисании параллельно простукивайте кулак молотком через медную проставку

Альтернативный метод со шпилькой:

• Вкрутите длинную шпильку вместо штатного болта
• Наденьте на шпильку толстую шайбу и гайку
• Затягивайте гайку ключом, создавая вытягивающее усилие

Проблема	Решение
Болт проворачивается	Фиксируйте головку болта ключом, одновременно вытягивая шпильку
Сорвана резьба	Используйте экстрактор или высверливание
Деформация кулака	Контролируйте параллельность приложения усилия

При критическом закисании комбинируйте прогрев горелкой (избегая сайлентблоков) с циклическим охлаждением болта водой. После демонтажа очистите посадочные отверстия метчиком и замените болты/гайки новыми.

Извлечение старой стойки из колесной арки

Открутите три гайки крепления стойки к поворотному кулаку, используя ключ на «19» и головку с воротком. Если резьба прикипела, обработайте соединение проникающей смазкой WD-40 за 10–15 минут до работы. Придерживайте пальцем шпильки кулака, чтобы избежать проворачивания.

Снимите пластиковый колпачок с верхней опоры стойки в подкапотном пространстве. Ослабьте центральную гайку штока ключом на «13», но не откручивайте полностью – это выполняется позже для безопасности.

Демонтаж стойки в сборе

1. Зафиксируйте поворотный кулак монтировкой, создав зазор между ним и кронштейном стойки.
2. Аккуратно выбейте шпильки стойки из отверстий кулака ударами молотка через медную или деревянную проставку.
3. Опустите подвеску вниз, одновременно придерживая стойку рукой.

Важно! Полностью открутите верхнюю центральную гайку только после снятия пружины со стойки специальным съемником. Если инструмента нет – не разбирайте узел, извлекайте стойку целиком.

Деталь	Тип крепежа	Инструмент
Крепление к кулаку	3 гайки	Ключ на «19»
Шток амортизатора	Центральная гайка	Ключ на «13»

Извлеките узел через колесную арку, наклонив его в сторону двигателя. Избегайте резких движений – поврежденные пружины могут соскочить. Проверьте состояние опорного подшипника и чашки пружины перед установкой новой стойки.

Очистка посадочных мест от грязи и коррозии

Тщательная очистка чашки кузова и платформы крепления стойки – обязательный этап, игнорирование которого приводит к некорректной установке новой детали. Остатки ржавчины, окалина или грязь создают микро-зазоры, вызывающие стуки и ускоренный изресурс подвески.

Работу начинайте после демонтажа старой стойки и визуальной оценки состояния металла. Уделите особое внимание зоне крепления верхней опоры к кузову и контактной площадке на поворотном кулаке – здесь скапливается максимальное количество отложений.

Порядок выполнения работ

1. Грубая механическая очистка:
   Металлической щеткой или скребком удалите крупные наслоения грязи, отслоившуюся ржавчину. Для труднодоступных мест используйте щетку-насадку на дрель.
2. Обработка коррозии:
   Нанесите преобразователь ржавчины на пораженные участки согласно инструкции производителя. После реакции состава удалите образовавшийся налет ветошью.
3. Финишная шлифовка:
   Обработайте поверхности наждачной бумагой (Р80-Р120) до чистого металла. Контролируйте отсутствие остатков преобразователя и окислов.
4. Обезжиривание:
   Протрите посадочные зоны уайт-спиритом или антисиликоном для удаления масляных пятен и микрочастиц.

Инструмент/Материал	Назначение
Жесткая металлическая щетка	Первичное удаление рыхлой коррозии
Наждачная бумага (абразив Р80-Р180)	Шлифовка до чистого металла
Химический преобразователь ржавчины	Нейтрализация окислов
Обезжириватель	Удаление технических жидкостей
Пневмо-/электроинструмент с корщеткой	Ускорение процесса (опционально)

После очистки незамедлительно приступайте к монтажу новой стойки – открытый металл быстро окисляется. При длительном простое обработайте площадки консервирующей смазкой.

Сравнение параметров старой и новой стойки

При визуальном осмотре старая стойка обычно имеет заметные дефекты: коррозия на корпусе, подтёки масла из амортизатора, деформации или трещины на пыльнике. Пружина часто просевшая, с уменьшенным расстоянием между витками, возможны сколы краски или ржавчина на поверхности. Опора подшипника демонстрирует люфт при покачивании, резиновые втулки потрескавшиеся или разорванные.

Новая стойка отличается чистым корпусом без повреждений, полным отсутствием масляных следов. Пружина имеет правильную геометрию и заводскую высоту, окрашена равномерно. Резиновые компоненты (втулки, отбойник, пыльник) эластичные, без микротрещин. Подшипник опоры вращается плавно, без заеданий и люфта, все крепёжные элементы лишены следов коррозии.

Ключевые отличия

Параметр	Старая стойка	Новая стойка
Состояние амортизатора	Подтёки масла, слабое сопротивление при сжатии	Герметичный, стабильное демпфирование
Высота пружины	Просадка 15-30 мм	Соответствует спецификации
Резиновые элементы	Трещины, расслоения, потеря эластичности	Цельные, без деформаций
Корпус и крепления	Коррозия, деформированные гайки	Чистая металлическая поверхность, новые крепежи

Эффект после замены: Автомобиль приобретает устойчивость на дороге – исчезают крены в поворотах и "клевки" при торможении. Стуки и скрипы спереди пропадают, управление становится точным. Важно помнить: установка обязательно требует последующей проверки углов развала-схождения.

Установка втулок и пыльников на новую стойку

Перед установкой новой стойки на автомобиль ВАЗ-2109 необходимо правильно смонтировать резинометаллические втулки и защитные чехлы (пыльники) с отбойником. Эти элементы критически важны для правильной работы подвески, гашения вибраций и защиты штока амортизатора от грязи и повреждений.

Подготовьте новые втулки верхнего и нижнего крепления, новый пыльник, новый буфер сжатия (отбойник), а также необходимые смазочные материалы (например, мыльный раствор или силиконовую смазку для облегчения сборки). Убедитесь в отсутствии повреждений на новых резиновых деталях.

Последовательность сборки элементов на шток стойки

Сборка компонентов на новую стойку выполняется в строго определенном порядке снизу вверх, начиная от опорного подшипника (или чашки опоры):

1. Установка нижней втулки: Наденьте металлическую втулку (часто имеющую тарельчатую форму) на шток стойки снизу. Ее буртик должен быть направлен вниз, к корпусу стойки.
2. Установка верхней втулки: Наденьте вторую резинометаллическую втулку (обычно коническую) на шток поверх первой. Ее буртик должен быть направлен вверх.
3. Монтаж буфера сжатия (отбойника): Наденьте новый резиновый отбойник на шток стойки поверх верхней втулки. Убедитесь, что он полностью сел на свое посадочное место у основания втулки.
4. Установка защитного пыльника: Наденьте новый резиновый или пластиковый пыльник на шток поверх отбойника. Его расширенная нижняя часть должна плотно охватывать верхнюю часть корпуса стойки, а верхняя часть надежно фиксироваться на отбойнике или штоке.
5. Фиксация гайкой (предварительная): Наверните новую штатную гайку штока (или гайку, идущую в комплекте с новой стойкой) на резьбу штока. Затяните ее только от руки или с минимальным усилием. Окончательную затяжку производят после установки стойки на автомобиль и снятия с домкратов, когда подвеска нагружена весом машины.

При сборке следите за правильной ориентацией всех втулок и пыльника согласно заводской маркировке (если есть) и их геометрии. Резиновые детали запрессовывайте аккуратно, без перекосов и повреждений. Убедитесь, что пыльник не имеет перегибов и полностью закрывает шток амортизатора по всей длине его хода.

Элемент	Направление буртика/Особенность	Расположение на штоке (снизу вверх)
Нижняя втулка (тарельчатая)	Буртик вниз (к корпусу стойки)	1
Верхняя втулка (коническая)	Буртик вверх (к опоре)	2
Буфер сжатия (Отбойник)	-	3
Защитный пыльник	Расширенная часть вниз (охватывает корпус стойки)	4
Гайка штока	Окончательная затяжка под нагрузкой	5

Монтаж новой стойки в посадочное место

Установите новую стойку вертикально в чашу стакана кузова, совмещая крепежные отверстия в опорном подшипнике с технологическими прорезями на кузове. Контролируйте правильность позиционирования стойки относительно поворотного кулака.

Аккуратно заведите шток амортизатора через центральное отверстие подшипника, избегая перекоса. Проверьте плотность прилегания резиновой прокладки между опорой и кузовом, исключив зазоры.

Фиксация и завершение установки

1. Наживите гайку штока амортизатора через опорный подшипник ключом на 13 без затяжки
2. Соедините поворотный кулак со стойкой двумя болтами (обычно под ключ 19), совместив технологические метки
3. Зафиксируйте шарнир стабилизатора поперечной устойчивости на рычаге подвески

Затяните все соединения в строгой последовательности:

1. Болты крепления стойки к кулаку – 90-110 Н·м
2. Гайку штока амортизатора – 35-45 Н·м
3. Гайку стабилизатора – 40-60 Н·м

Узел крепления	Тип соединения	Момент затяжки
Стойка-кулак	2 болта М12	90-110 Н·м
Шток амортизатора	Гайка М10	35-45 Н·м

Перед окончательной сборкой колеса убедитесь в отсутствии перетяжки опорного подшипника – рулевое управление должно поворачиваться без заеданий. Проверьте целостность пыльников и отсутствие контакта элементов подвески с тормозными шлангами.

Предварительная фиксация нижнего крепления стойки

После снятия колеса и демонтажа верхней части амортизатора со стакана кузова, переходим к работе с нижним креплением. Установите домкрат под нижний рычаг подвески и приподнимите его на 2-3 см, чтобы снять нагрузку с шаровой опоры и сайлентблока рычага. Это обеспечит свободный ход резьбовых соединений.

Очистите резьбу болта крепления стойки к поворотному кулаку металлической щёткой и обработайте проникающей смазкой (WD-40 или аналог). Зафиксируйте головку поворотного кулака монтировкой, вставив её между рычагами подвески – это предотвратит проворачивание узла при откручивании.

Порядок демонтажа крепёжного узла

1. Удерживая шестигранник (на 6-7 мм) в оси болта ключом, ослабьте контргайку на 17 мм.
2. Сбейте молотком болт крепления из посадочного отверстия кулака, если он прикипел – используйте съёмник шаровых опор.
3. Полностью выбейте болт только после установки страховочной подставки под рычаг!

Тип крепежа	Размер ключа	Момент затяжки
Болт крепления стойки	головка 19 мм + шестигранник 7 мм	88-108 Н·м
Контргайка	рожковый 17 мм	55-75 Н·м

При обратной сборке обязательно замените деформированную гайку и шайбу болта. Совместите отверстия в проушине новой стойки с проушиной поворотного кулака, вставьте болт широкой шайбой наружу. Наживите гайку без усилия, окончательную затяжку выполняйте только под нагрузкой – после опускания домкрата и установки колеса.

Установка и затяжка опорного подшипника

После запрессовки подшипника в опорную чашку установите узел на верхнюю часть амортизационной стойки. Совместите отверстия в чашке с проушиной штока стойки. Наденьте верхнюю опорную шайбу (тарелку) на шток, следя за правильной ориентацией ее выступа относительно подшипника.

Наверните новую гайку штока амортизатора от руки, убедившись, что резьба зацепилась без перекосов. Подшипник должен сохранять свободу вращения на этом этапе. Не допускайте проворачивания штока стойки – зафиксируйте его шестигранником под верхним пыльником или специальным ключом за лыски.

Порядок затяжки

1. Предварительная затяжка: Затяните гайку динамометрическим ключом до момента плотного прилегания всех элементов опоры (ориентировочно 20-30 Нм).
2. Окончательная затяжка: Доверните гайку на угол, указанный в руководстве к вашему автомобилю (обычно 60-90 градусов). Используйте угломер или сделайте метки на гайке и штоке.
3. Контроль: Проверьте легкость вращения опорного подшипника рукой. Он должен вращаться плавно, без заеданий и люфта. Затрудненное вращение сигнализирует о перетяжке.

Важные замечания:

• Используйте только новую гайку штока (имеет капиллярную канавку или нейлоновый фиксатор).
• Не пытайтесь затянуть гайку "от души" – это разрушит подшипник и деформирует опору.
• Отсутствие динамометрического ключа недопустимо – критичен и момент, и угол доворота.

Параметр	Значение
Момент предварительной затяжки	20-30 Нм
Угол доворота гайки	60°-90°
Тип гайки	Новая, самоконтрящаяся

После затяжки установите защитный колпачок (пыльник) на шток и собранный узел готов к монтажу в кузов автомобиля.

Затяжка центральной гайки штока с контролем усилия

После установки амортизатора в стакан кузова и соединения поворотного кулака с шаровой опорой приступают к финальной затяжке центральной гайки штока. Ключевым требованием является предварительная нагрузка подвески – автомобиль должен стоять колесами на земле или на платформе подъемника, исключая вывешенное состояние. Это обеспечивает правильное положение всех компонентов относительно рабочего положения.

Используйте динамометрический ключ с подходящим диапазоном усилий (обычно 15–25 Н·м для ВАЗ-2109, точное значение уточняйте в руководстве по ремонту). Накидная головка ключа должна плотно садиться на гайку, исключая срыв граней. Затяжка производится плавно, без рывков, до характерного щелчка динамометра.

Критические моменты процесса

Последовательность действий:

1. Поддомкратьте рычаг подвески до полной нагрузки стойки (имитация положения на дороге).
2. Убедитесь в отсутствии проворачивания штока – зафиксируйте его шестигранником под сальником.
3. Наживляйте гайку вручную до соприкосновения с опорной шайбой.
4. Приложите динамометрический ключ и тяните равномерно до достижения указанного производителем момента.

Невыполнение этих условий приводит к:

• Деформации опорного подшипника верхней опоры.
• Ускоренному износу резинометаллических элементов.
• Появлению стуков в подвеске при движении.

Контроль качества: После затяжки проверьте отсутствие перекоса опорного подшипника, прокручивая рулевое колесо. Шток амортизатора не должен смещаться относительно оси опоры. Если гайка не достигает момента затяжки из-за недостаточной длины резьбы – демонтируйте узел для выяснения причины (неправильная сборка, брак деталей).

Монтаж скобы тормозного суппорта на место

Перед установкой скобы суппорта тщательно очистите посадочные поверхности ступицы и направляющих пальцев от грязи и ржавчины. Проверьте состояние резиновых пыльников направляющих – при повреждениях замените их. Нанесите тонкий слой высокотемпературной смазки (например, медной) на внутренние поверхности скобы и шлицы направляющих пальцев.

Наденьте скобу суппорта на тормозной диск, совместив отверстия с посадочными штифтами ступицы. Убедитесь, что скоба плотно прилегает к ступице без перекосов. Вставьте направляющие пальцы в отверстия скобы, следя за правильной ориентацией (если пальцы имеют конструктивные отличия).

Фиксация суппорта

1. Затяните нижний болт крепления скобы динамометрическим ключом с усилием 70-85 Н∙м
2. Повторите операцию для верхнего болта, соблюдая указанный момент затяжки
3. Установите тормозные колодки в скобу, используя новые стопорные пружины
4. Наденьте суппорт на колодки, совместив его со скобой
5. Вкрутите болты крепления суппорта и затяните их с усилием 30-40 Н∙м

После монтажа обязательно прокачайте тормозную систему для удаления воздуха. Проверьте уровень тормозной жидкости в бачке и долейте при необходимости. Перед началом движения несколько раз нажмите педаль тормоза до появления характерного сопротивления – это обеспечит правильное положение колодок.

Проверьте отсутствие утечек тормозной жидкости в местах соединений и работоспособность тормозов на малой скорости. Убедитесь, что колесо вращается свободно без затирания колодок о диск.

Фиксация суппорта новыми болтами

Установите суппорт на штатное место, совместив монтажные отверстия с поворотным кулаком. Вручную вкрутите новые болты крепления через скобу суппорта до плотного прилегания, избегая перекосов. Обязательно используйте оригинальные или рекомендованные производителем метизы – старые болты имеют деформированную резьбу и не обеспечивают надежную фиксацию после демонтажа.

Перед окончательной затяжкой обработайте резьбовую часть болтов антифрикционной смазкой на медной основе. Это предотвратит коррозию и закисание соединения в процессе эксплуатации. Убедитесь, что тормозной шланг не перекручен и не натянут, а направляющие пальцы свободно перемещаются в посадочных гнездах.

1. Затяните болты крест-накрест динамометрическим ключом
2. Соблюдайте момент затяжки 80-85 Н·м для ВАЗ-2109
3. Проверьте отсутствие люфта суппорта ручным покачиванием

Параметр	Значение
Тип болтов	М10х1.25
Класс прочности	10.9
Требуемое усилие	80-85 Н·м

Критично: Запрещается использовать ударные инструменты или превышать момент затяжки – это приводит к деформации скобы и заклиниванию тормозов. После монтажа обязательно прокачайте тормозную систему перед выездом.

Подключение рулевых тяг к поворотному кулаку

После установки поворотного кулака на новую стойку необходимо присоединить рулевую тягу. Для этого накидную гайку на конце тяги совместите с резьбовым штифтом поворотного кулака, предварительно убедившись в чистоте резьбовых соединений и отсутствии повреждений.

Наживите гайку вручную на несколько оборотов, чтобы избежать перекоса, затем затяните ее динамометрическим ключом с усилием 70-85 Н·м. Обязательно зафиксируйте соединение шплинтом, пропустив его через отверстие в штифте и разведя усилия плоскогубцами – это предотвратит самоотвинчивание гайки при эксплуатации.

Порядок действий и важные нюансы

1. Подготовка соединения: Очистите резьбу штифта тяги и внутреннюю резьбу гайки металлической щеткой. Смажьте резьбу графитной смазкой.
2. Совмещение элементов: Вставьте штифт рулевой тяги в проушину поворотного кулака строго перпендикулярно.
3. Фиксация гайки:
   • Наживите гайку до соприкосновения с плоскостью кулака.
   • Докрутите гайку ключом до появления сквозного отверстия под шплинт.
   • Окончательно затяните с контролем момента (70-85 Н·м).
4. Установка шплинта:
   • Подберите шплинт по диаметру отверстия (обычно 3.2 мм).
   • Вставьте его до упора, затем разведите усилия в противоположные стороны на 60°.
   • Обкусите излишки кусачками, оставив 2-3 мм от краев.

Важно: Не используйте старые шплинты! После затяжки проверьте свободный ход рулевой тяги – палец должен вращаться в проушине кулака от руки, но без люфта. Повторите процедуру для второй стороны.

Контрольный параметр	Значение	Инструмент
Момент затяжки гайки	70-85 Н·м	Динамометрический ключ
Диаметр шплинта	3.2 мм	Штангенциркуль
Допустимый люфт тяги	0 мм	Визуальный/тактильный контроль

Крепление тормозного шланга к кронштейнам

После установки новой стойки в стакан кузова переходите к фиксации тормозного шланга. Его необходимо закрепить на штатных кронштейнах стойки в строго определенном положении для исключения перегибов и натяжения при работе подвески. Проверьте целостность резиновых демпферов и металлических фиксаторов перед монтажом.

Аккуратно вставьте шланг в пазы кронштейнов, соблюдая заводскую траекторию изгиба. Зафиксируйте его пластинчатым фиксатором (т.н. «косынкой»), вставив язычок фиксатора в отверстие кронштейна до характерного щелчка. Убедитесь, что шланг не контактирует с вращающимися деталями и острыми кромками.

Ключевые этапы и требования

1. Порядок крепления
   • Верхний кронштейн на корпусе стойки
   • Нижний кронштейн на поворотном кулаке
2. Обязательные проверки
   • Отсутствие перекручивания шланга
   • Зазор 3-5 см между шлангом и шиной в крайних положениях руля
   • Свободный ход шланга при полном ходе подвески вниз

Ошибка	Последствие
Пережатие шланга	Нарушение циркуляции тормозной жидкости
Провисание шланга	Зацеп за элементы подвески
Отсутствие демпферов	Перетирание об кронштейн

Не запускайте двигатель до завершения работ с тормозной системой. После фиксации шланга прокачайте тормоза для удаления воздуха, проверьте герметичность соединений и уровень жидкости в бачке. Убедитесь в отсутствии подтеканий в местах креплений при нажатии на педаль тормоза.

Установка стойки стабилизатора поперечной устойчивости

Перед монтажом новой амортизационной стойки необходимо установить стойку стабилизатора, так как она крепится к кронштейну поворотного кулака и влияет на положение подвески. Убедитесь, что заменена изношенная втулка стабилизатора – без этого регулировка будет некорректной. Новую стойку берите с идентичными геометрическими параметрами, иначе возникнет перекос.

Приложите стойку стабилизатора к посадочным отверстиям на кулаке и рычаге подвески, совместив оси креплений. Не перетягивайте болты на этом этапе – соединение должно сохранять подвижность для последующей регулировки. Если резьба повреждена, восстановите её метчиком, иначе крепление разболтается при эксплуатации.

Ключевые этапы затяжки

1. Зафиксируйте автомобиль на ровной поверхности с нагрузкой на колёса (можно использовать подставки под нижние рычаги).
2. Затяните верхний болт стойки, соединяющий её со стабилизатором (момент 35-40 Н·м).
3. Затяните нижний болт, крепящий стойку к поворотному кулаку (момент 45-55 Н·м).

Проверьте свободу хода стабилизатора: при покачивании автомобиля за крыло стойка не должна препятствовать перемещению рычагов. Если слышны стуки – ослабьте крепления и повторите затяжку под нагрузкой. После установки обеих стоек стабилизатора выполните развал-схождение.

Параметр	Норма	Ошибки монтажа
Угол наклона	Вертикально ±5°	Перекос → вибрации
Длина стойки	Заводской размер	Несоответствие → биение руля
Зазор в шарнирах	Отсутствует	Люфт → стук на кочках

Затяжка всех резьбовых соединений с динамометрическим ключом

Правильная затяжка резьбовых соединений критична для безопасности и долговечности подвески. Каждое соединение требует строго определенного момента затяжки, указанного в технической документации ВАЗ-2109. Использование динамометрического ключа исключает риски недотяжки (приводящей к самооткручиванию) и перетяжки (вызывающей срыв резьбы или деформацию деталей).

Пренебрежение динамометрическим контролем ведет к ускоренному износу узлов, нарушению геометрии подвески и аварийным ситуациям. Затягивайте соединения только после полной сборки стойки и сопрягаемых элементов, убедившись в отсутствии перекосов и чистоте резьбы.

Рекомендуемые моменты затяжки (Н·м)

Соединение	Момент
Гайка штока амортизатора (верхняя опора)	22–36
Болты крепления стойки к поворотному кулаку (2 шт.)	70–90
Гайка крепления тяги стабилизатора к стойке	40–60
Болт кронштейна тормозного шланга	15–25

Порядок выполнения работ:

1. Установите на динамометрический ключ насадку нужного размера.
2. Выставьте требуемый момент затяжки по шкале ключа.
3. Затягивайте соединения плавно без рывков до характерного щелчка механизма ключа.
4. Начните с верхней гайки штока: фиксируйте шток шестигранником, предотвращая проворот.
5. Затяните болты крепления к поворотному кулаку попеременно, соблюдая равномерность усилия.
6. Завершите затяжкой элементов стабилизатора и тормозного шланга.

Контрольная проверка: После опускания автомобиля на колеса повторно проверьте ключом момент затяжки ответственных соединений (особенно тяги стабилизатора) под нагрузкой. Убедитесь в отсутствии вибраций и посторонних шумов при пробном заезде на малой скорости.

Монтаж колеса и затяжка болтов крест-накрест

Наденьте колесо на шпильки ступицы, совместив отверстия диска со шпильками. Убедитесь, что диск плотно прилегает к посадочному торцу ступицы без перекосов. Если используется оригинальный стальной диск, ориентируйтесь по конусным фаскам отверстий для правильной центровки.

Наживите все колесные гайки (или болты) вручную, вращая их по часовой стрелке до легкого контакта. Не допускайте перекоса резьбы – при малейшем сопротивлении открутите элемент и начните заново. Проверьте, чтобы диск не смещался относительно ступицы.

Порядок затяжки

Используйте динамометрический ключ с установкой момента 70–90 Н·м (точное значение уточните в руководстве к авто). Затягивайте крепеж исключительно крест-накрест в несколько этапов:

1. Слегка подтяните первый элемент в любой точке.
2. Затяните противоположную гайку/болт (например, если начали с позиции "1", следующий – "3").
3. Перейдите к соседнему элементу от первого ("2"), затем к его противоположности ("4").
4. Повторите последовательность, увеличивая усилие за 2–3 подхода до полного момента.

Позиция (пример 4-болта):	1	2
	3	4
Оптимальный порядок:	1→3→2→4	или 1→4→2→3

Никогда не затягивайте крепеж по кругу! Это вызывает деформацию диска и неравномерное прилегание. После пробега 50–100 км повторно проверьте момент затяжки холодных колес. Пренебрежение этим этапом может привести к отрыву колеса на ходу.

Возврат защиты двигателя на штатное место

Совместите монтажные отверстия защиты двигателя с резьбовыми гнездами подрамника. Контролируйте правильность позиционирования пластины относительно масляного картера и элементов рулевого механизма – зазоры должны соответствовать заводским нормам.

Вставьте крепежные болты в отверстия и равномерно затяните их крестообразной последовательностью. Применяйте динамометрический ключ с моментом 25–35 Н·м, избегая перекоса защиты. Убедитесь, что пластина не контактирует с трубопроводами или проводами.

Контроль качества установки

1. Проверьте отсутствие вибрации: резко покачайте защиту рукой – посторонние стуки недопустимы
2. Осмотрите периметр: зазор между краем защиты и подрамником должен быть равномерным по всей длине
3. Проконтролируйте клиренс: расстояние до земли должно соответствовать стандартным 150–160 мм

Важно: запустите двигатель и прослушайте работу на разных оборотах. При появлении дребезжания немедленно заглушите мотор и выполните повторную регулировку креплений.

Проверка работоспособности на неподвижном автомобиле

После установки новой стойки и сборки узла, автомобиль остается на домкратах или подставках. Визуально убедитесь в отсутствии перекосов опорного подшипника, правильном положении пыльника штока и целостности резиновых втулок стабилизатора. Проверьте зазор между поворотным кулаком и тормозным шлангом – он не должен уменьшиться после замены.

Убедитесь, что все крепежные элементы (гайки штока, болты крепления стойки к поворотному кулаку, гайки стабилизатора) затянуты с требуемым моментом. Отсутствие контакта деталей подвески с элементами кузова или тормозной системы критично – при необходимости аккуратно подкорректируйте положение узла.

Порядок контрольных действий

1. Проверка хода штока и герметичности: Попросите помощника несколько раз энергично нажать на крыло над колесом. Шток амортизатора должен плавно двигаться вниз и возвращаться без заеданий. Осмотрите корпус стойки и шток – недопустимы следы масла или течи.
2. Тест на посторонние звуки: Во время раскачивания автомобиля внимательно прислушайтесь. Отсутствие стуков, скрипов или щелчков в районе верхней опоры, мест крепления к кулаку и стабилизатору подтверждает корректность сборки.
3. Контроль стабильности: После прекращения раскачивания кузов должен практически мгновенно остановиться без "покачиваний" – это свидетельствует об исправности демпфирующих свойств нового амортизатора.

Важно: Если выявлены подтекания масла, заедание штока, стуки или чрезмерные колебания кузова – эксплуатация автомобиля запрещена. Требуется повторная разборка узла для определения и устранения причины неисправности.

Тестовый заезд для проверки работы подвески

После установки новых стоек выполните обязательный тестовый заезд для проверки работоспособности подвески. Начните движение на ровном безопасном участке дороги с минимальной скоростью 20-30 км/ч, постепенно увеличивая её до 60 км/ч. Контролируйте поведение автомобиля при прямолинейном движении.

Обратите внимание на отсутствие посторонних шумов (стуков, скрипов) при проезде мелких неровностей. Проверьте реакцию подвески на торможение и разгон, особенно в момент старта и остановки. Убедитесь в чёткой обратной связи рулевого управления без вибраций.

Этапы комплексной проверки

1. Прямолинейное движение:
   • Отпустите руль на 1-2 секунды – авто не должно уводить в сторону
   • Проверьте плавность хода на ровном покрытии
2. Имитация типовых нагрузок:
   • Плавный поворот руля влево/вправо при движении 40 км/ч
   • Проезд лежачих полицейских на скорости 20 км/ч
   • Резкое торможение со скорости 50 км/ч
3. Контрольные точки:

   Параметр	Норма
   Стуки в подвеске	Полное отсутствие
   Крен в поворотах	Плавный, без рывков
   Возврат руля	Автоматический после манёвра

Важно: при обнаружении любых отклонений (вибрация, увод руля, посторонние звуки) немедленно прекратите движение. Проверьте: правильность затяжки гаек стоек, целостность пыльников, отсутствие перекосов при установке. Повторный заезд выполняйте только после устранения неисправностей.

Визит на сход-развал после замены стойки

После замены передней стойки на ВАЗ-2109 обязателен визит на стенд регулировки углов установки колес (сход-развал). Даже при аккуратной установке новой детали геометрия подвески неизбежно нарушается, так как крепежные болты опорного подшипника и стойки стакана кузова требуют ослабления. Это приводит к изменению положения узлов относительно исходных параметров.

Игнорирование процедуры вызовет ускоренный износ резины (особенно внутренней кромки покрышек), ухудшение курсовой устойчивости и самопроизвольный увод автомобиля в сторону. Точность регулировки напрямую влияет на безопасность: машина должна сохранять траекторию при отпущенном руле и торможении.

Ключевые аспекты проведения работ

Перед регулировкой обязательно проверьте:

• Давление во всех шинах (должно быть идентичным)
• Отсутствие люфтов в рулевых наконечниках, шаровых опорах и подшипниках ступиц
• Целостность пыльников и сайлент-блоков рычагов
• Равномерность проседания пружин (визуально)

Процедура включает регулировку трех основных параметров:

1. Развал – угол наклона колеса относительно вертикали. Отрицательное значение улучшает сцепление в поворотах, но требует точности.
2. Схождение – разница расстояний между передними и задними точками колес одной оси. Неправильное схождение – основная причина "жора" резины.
3. Кастер – продольный угол наклона оси поворота колеса. Влияет на стабильность руля и самоцентрирование.

Параметр	Норма для ВАЗ-2109	Последствия отклонения
Передний развал	0° ±30'	Неравномерный износ протектора
Переднее схождение	0-2 мм	Пилообразный износ шин, увод авто
Продольный наклон (кастер)	3°30' ±30'	Тяжелый или "пустой" руль

Проведите тестовую поездку после регулировки. Если сохраняется увод или биение руля – вернитесь для повторной проверки. Учитывайте, что новые стойки могут незначительно "просесть" в первые 200-300 км, что скорректирует углы. Повторный визит рекомендован после обкатки.

Список источников

При подготовке материала использовались следующие категории источников для обеспечения полноты и достоверности информации о замене передней стойки ВАЗ-2109.

Основой стали специализированные технические руководства, практические пособия и опытные данные, собранные из проверенных автомобильных ресурсов.

1. Официальное руководство по ремонту ВАЗ-2109 (издательство "Третий Рим") - базовые процедуры и спецификации.
2. Практические руководства Haynes/Chilton по ремонту автомобилей Lada Samara - детализация этапов работ.
3. Технические статьи в журнале "За рулём" - экспертные рекомендации по особенностям замены стоек.
4. Видеоинструкции с портала Drive2.ru (раздел Lada Samara) - визуализация процесса и нюансы демонтажа.
5. Форумные обсуждения на ВАЗ-клубах (vazclub.ru, xxi.su) - опыт владельцев с решениями нестандартных проблем.
6. Технические бюллетени АвтоВАЗа - данные о модификациях креплений и рекомендованных запчастях.
7. Инструкции производителей амортизаторов (SACHS, KAYABA) - требования к установке и обкатке.

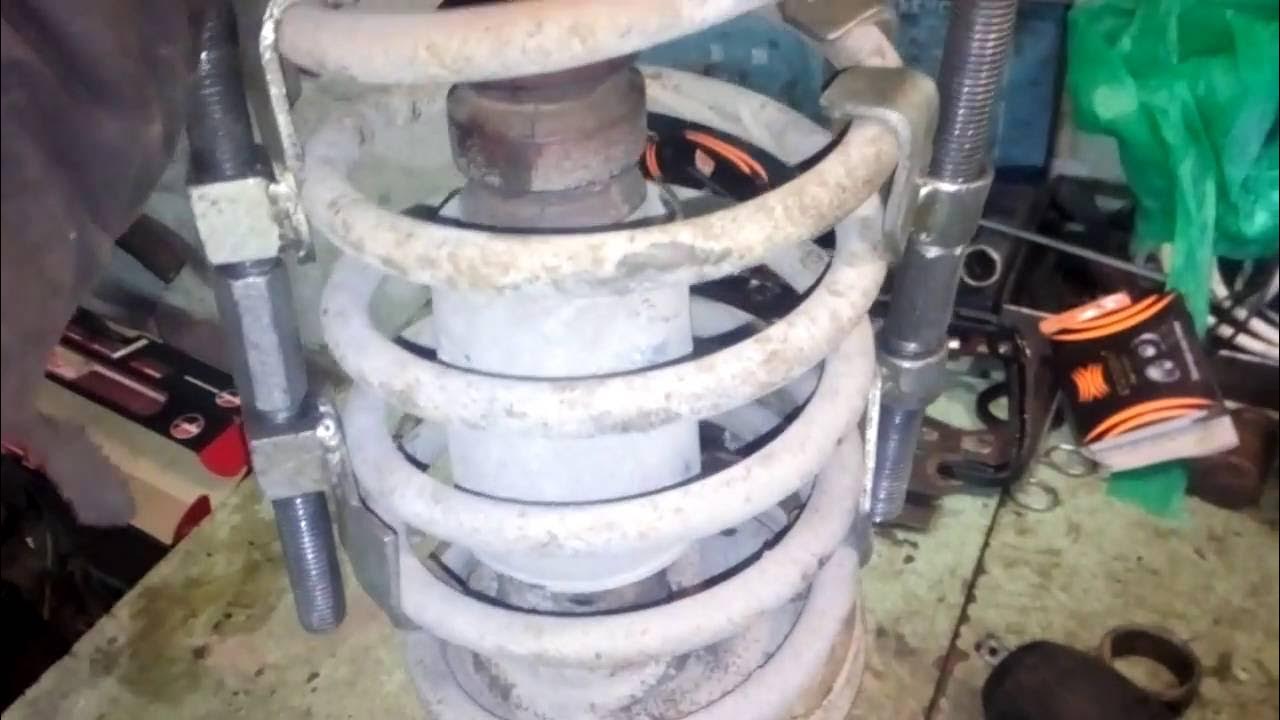

Видео: замена передних стоек ваз 2114


• Шины Nokian Hakkapeliitta 5 - мнения водителей

• Степень сжатия - что это такое?

• Шевроле Ланос - расход топлива на 100 км - сравниваем модели
