Замена радиатора охлаждения ВАЗ-2110 - инструкция, причины, устройство
Статья обновлена: 18.08.2025
Радиатор охлаждения – критически важный компонент двигателя ВАЗ-2110, обеспечивающий поддержание оптимального температурного режима. Его неисправность ведет к перегреву силового агрегата, риску капитального ремонта и полному выходу автомобиля из строя.
В данной статье подробно рассматривается устройство и принцип действия радиатора, основные признаки и причины его выхода из строя, а также приводится пошаговая инструкция по самостоятельной замене элемента с соблюдением всех технических требований.
Значение исправной работы радиатора для двигателя
Радиатор является ключевым элементом системы охлаждения двигателя, обеспечивающим поддержание рабочей температуры в строго заданном диапазоне. Его исправность напрямую влияет на стабильность терморегуляции, предотвращая критические отклонения от нормы, которые возникают при работе силового агрегата.
Нарушение теплообмена из-за неисправности радиатора немедленно провоцирует цепь разрушительных процессов. Превышение допустимого температурного порога ведет к деформации деталей цилиндро-поршневой группы, ускоренному износу трущихся поверхностей и критическому снижению смазывающих свойств моторного масла.
Ключевые последствия неисправности радиатора:
- Перегрев двигателя: Вызывает заклинивание поршней, коробление головки блока цилиндров (ГБЦ), разрушение прокладки ГБЦ.
- Снижение КПД: Нарушение теплового режима ухудшает полноту сгорания топлива, увеличивает расход горючего и снижает мощность.
- Повышенный износ: Утрата маслом защитных свойств при перегреве ускоряет износ коленвала, распредвала, вкладышей.
- Кавитация гильз: Локальное кипение охлаждающей жидкости в рубашке охлаждения разрушает стенки цилиндров.
Оптимальная рабочая температура (85-95°C) поддерживается только при условии полной герметичности радиатора, отсутствия засоров сот и корректной работы термостата. Малейшая утечка антифриза или забитые грязью ячейки радиатора снижают эффективность теплоотдачи в 2-3 раза, создавая условия для аварийного режима эксплуатации.
| Состояние радиатора | Влияние на двигатель |
|---|---|
| Исправный | Стабильный тепловой режим, минимальный износ, номинальный расход топлива |
| Загрязнённый | Постепенный перегрев, падение мощности, риск деформации ГБЦ |
| Протекающий | Резкая потеря ОЖ, гарантированный перегрев, высокая вероятность капитального ремонта |
Регулярный контроль уровня антифриза и состояния радиатора - обязательное условие для предотвращения катастрофических поломок. Игнорирование течей или снижения эффективности охлаждения неизбежно ведет к дорогостоящему восстановлению двигателя либо его полной замене.
Типовые причины поломки радиатора охлаждения
Механические повреждения – основная причина неисправностей. Камни, гравий и дорожный мусор пробивают тонкие соты при движении. Деформация корпуса возможна при неаккуратной мойке, ДТП или вибрации из-за ослабленных креплений.
Коррозия разрушает алюминиевые/латунные элементы из-за агрессивных сред. Использование воды вместо антифриза, смешивание несовместимых ОЖ или превышение срока их службы провоцируют электрохимическую коррозию и точечные протечки.
Другие распространённые факторы
- Засорение сот: пух, насекомые и грязь снижают эффективность теплообмена, вызывая хронический перегрев.
- Внутренние отложения: накипь и продукты разложения антифриза забивают трубки, блокируя циркуляцию ОЖ.
- Термические нагрузки: резкие перепады температур (например, при заливании холодной воды в перегретый двигатель) ведут к растрескиванию бачков и трубок.
- Износ патрубков: течи в соединениях создают воздушные пробки, ускоряющие коррозию и локальный перегрев.
Визуальные признаки повреждения радиатора ВАЗ-2110
Визуальный осмотр радиатора – обязательная процедура при диагностике неисправностей системы охлаждения. Проверку следует проводить на холодном двигателе при хорошем освещении, уделяя особое внимание критичным зонам.
Обнаружение следующих дефектов указывает на необходимость ремонта или замены узла:
Ключевые признаки неисправности
- Подтеки охлаждающей жидкости – следы тосола/антифриза на корпусе радиатора, под патрубками или на нижней части моторного отсека.
- Трещины на пластиковых бачках – продольные или радиальные разломы в верхнем/нижнем бачке, особенно в зонах крепления патрубков.
- Деформация сот – замятые или поврежденные ячейки теплообменника, снижающие эффективность охлаждения.
- Коррозия трубок – очаги ржавчины, зеленоватые подтеки или белый налет на алюминиевых/медных элементах.
- Механические повреждения корпуса – вмятины от камней или ДТП, нарушающие целостность конструкции.
- Расслоение патрубков – трещины или вздутия резиновых шлангов в местах соединения с радиатором.
- Загрязнение поверхности – плотный слой грязи, тополиного пуха или насекомых между сотами, блокирующий airflow.

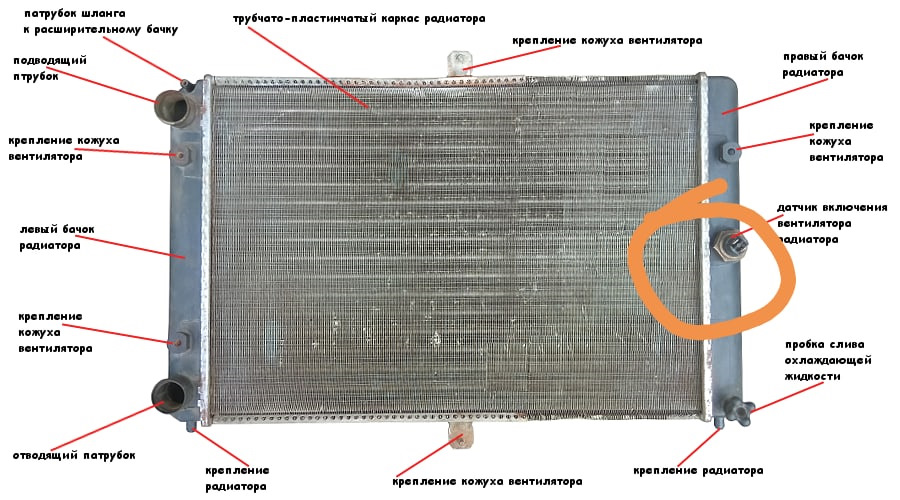

Конструкция радиатора охлаждения ВАЗ-2110
Радиатор охлаждения ВАЗ-2110 представляет собой двухрядный алюминиевый теплообменник трубчато-ленточного типа. Основная функция – эффективный отвод тепла от антифриза, циркулирующего в системе двигателя, в атмосферу за счет встречного потока воздуха и принудительного обдува вентилятором.
Конструктивно он состоит из следующих ключевых элементов: верхнего и нижнего пластиковых бачков, соединенных герметично с сердцевиной, патрубков для подвода/отвода охлаждающей жидкости, сливной пробки и крепежных элементов для установки в моторный отсек. На верхнем бачке расположена горловина с герметичной пробкой, оснащенной клапанами для регулировки давления в системе.
Основные компоненты и их назначение
- Сердцевина: Набрана из тонкостенных алюминиевых трубок овального сечения, расположенных в шахматном порядке. Между трубками впаяны гофрированные алюминиевые ленты (ламели), многократно увеличивающие площадь теплоотдачи.
- Бачки (верхний и нижний): Изготовлены из ударопрочного стеклонаполненного полиамида. Верхний бачок принимает разогретый антифриз из двигателя, нижний – собирает охлажденную жидкость для возврата в систему. Внутри бачков могут присутствовать перегородки для оптимального распределения потока.
- Патрубки: Верхний (подводящий) патрубок подключен к выпускному штуцеру двигателя, нижний (отводящий) – к впускному патрубку водяного насоса (помпы).
- Пробка заливной горловины: Содержит впускной (атмосферный) и выпускной (паровой) клапаны. Выпускной клапан открывается при превышении давления 0.8-1.0 атм, впускной – при образовании разрежения при остывании.
- Дренажная пробка: Расположена в нижней части бачка или сердцевины для слива охлаждающей жидкости.
- Крепежные кронштейны: Обеспечивают фиксацию радиатора на кузове через резиновые амортизаторы, гасящие вибрации.
| Материал сердцевины | Алюминиевый сплав |
| Тип сердцевины | Трубчато-ленточная, 2 ряда |
| Материал бачков | Термостойкий пластик (полиамид) |
| Рабочее давление | До 1.2 атм (контролируется клапаном пробки) |
Принцип циркуляции жидкости через радиатор
Горячая охлаждающая жидкость, нагретая в рубашке двигателя, поступает в верхний бачок радиатора через патрубок. Это происходит благодаря работе центробежной помпы, которая создает принудительное давление в системе. Жидкость имеет максимальную температуру на входе в радиатор, обычно 90-105°C.
Из верхнего бачка жидкость распределяется по тонким вертикальным трубкам сердцевины радиатора. При движении автомобиля встречный поток воздуха (и принудительный обдув вентилятором) интенсивно отводит тепло от стенок трубок и припаянных к ним тонких пластин-охладителей. Происходит активное снижение температуры жидкости за счет теплообмена с атмосферой.
Ключевые этапы циркуляции
- Нагрев в двигателе: Антифриз поглощает избыточное тепло от цилиндров и ГБЦ.
- Передача в радиатор: Помпа направляет горячий антифриз через верхний патрубок.
- Охлаждение в сердцевине:
- Жидкость медленно стекает вниз по трубкам
- Тепло рассеивается через алюминиевые/медные пластины
- Температура снижается на 15-30°C
- Возврат в двигатель: Охлажденная жидкость собирается в нижнем бачке и через выходной патрубок поступает обратно в водяную рубашку.
| Участок контура | Температура жидкости | Направление движения |
| Верхний бачок радиатора | Максимальная (90-105°C) | ↓ |
| Сердцевина радиатора | Постепенно снижается | ↓ |
| Нижний бачок радиатора | Минимальная (70-85°C) | → |
Термостат регулирует поток: при холодном пуске направляет жидкость по малому кругу (минуя радиатор) для быстрого прогрева. После достижения рабочей температуры клапан термостата открывается, обеспечивая полную циркуляцию через радиатор для поддержания теплового баланса двигателя.
Теплообмен в сотах: ключевой процесс охлаждения
Сердцем радиатора ВАЗ-2110 является сердцевина, состоящая из множества тонких вертикальных трубок и соединяющих их горизонтальных пластин-лент, образующих характерную сотовую структуру. Эта конструкция формирует огромную площадь контакта металла с воздушным потоком и циркулирующим внутри антифризом. Нагретая от двигателя жидкость поступает в верхний бачок радиатора и распределяется по всем трубкам.
При движении автомобиля встречный воздух (усиливаемый вентилятором на малых скоростях или в пробках) интенсивно обдувает соты. Тепловая энергия от горячего антифриза через тонкие стенки трубок и пластин передается более холодному воздуху. Охлажденная жидкость собирается в нижнем бачке и по патрубкам возвращается в рубашку охлаждения двигателя, замыкая цикл.
Физические принципы эффективного теплообмена
Эффективность охлаждения напрямую зависит от нескольких физических факторов:
- Площадь поверхности теплообмена: Больше трубок и пластин (плотнее соты) - больше площадь контакта металла с воздухом.
- Теплопроводность материала: Алюминиевые радиаторы (часто используемые на ВАЗ-2110) эффективнее латунных из-за лучшей теплопроводности алюминия.
- Температурный градиент: Чем больше разница температур между антифризом и обдувающим воздухом, тем интенсивнее теплообмен.
- Скорость воздушного потока: Чем сильнее обдув сот, тем быстрее отводится тепло от металла.
Любое нарушение этих условий снижает эффективность охлаждения:
| Проблема | Последствие для теплообмена |
| Загрязнение сот (пыль, насекомые) | Изолирует поверхность, блокирует воздушный поток |
| Закупорка трубок (накипь, осадок) | Уменьшает поток антифриза, снижает площадь контакта жидкости с металлом |
| Механические повреждения (вмятины) | Деформирует каналы, ухудшая проток воздуха/жидкости |
| Коррозия | Разрушает металл, создает теплоизолирующий слой окислов |
Таким образом, исправность и чистота сотовой структуры радиатора критически важны для бесперебойного отвода избыточного тепла от двигателя ВАЗ-2110 и предотвращения его перегрева.
Подготовка инструментов для замены радиатора
Перед началом работ соберите весь необходимый инструмент и материалы. Это исключит простои в процессе замены и снизит риск повреждения компонентов системы охлаждения.
Убедитесь, что двигатель автомобиля полностью остыл. Подготовьте хорошо освещенное рабочее место с достаточным пространством для удобного доступа к моторному отсеку.
Необходимые инструменты и материалы
- Инструменты:
- Ключи рожковые и накидные: 8, 10, 13 мм
- Трещоточная рукоятка с головками 8-13 мм
- Отвертки крестовая и плоская
- Плоскогубцы или пассатижи
- Емкость для слива ОЖ (объемом от 5 л)
- Материалы:
- Новый радиатор охлаждения ВАЗ-2110
- Охлаждающая жидкость (8-10 л антифриза)
- Дистиллированная вода (5 л для промывки)
- Хомуты червячные 16-25 мм (4 шт.)
- Чистая ветошь для удаления подтеков
Важно: объем антифриза указан с запасом для заполнения системы и компенсации потерь при замене. Точное количество уточняйте в руководстве к автомобилю.
Выбор радиатора: оригинал или аналог
При замене радиатора охлаждения на ВАЗ-2110 владелец неизбежно сталкивается с дилемой: приобрести оригинальную деталь или остановиться на аналоге. Оригинальный радиатор производится на заводе-изготовителе автомобиля либо официальными поставщиками конвейера, полностью соответствуя техническим требованиям и размерам модели. Аналоги выпускаются сторонними компаниями, часто предлагая альтернативные материалы или конструктивные решения.
Ключевые отличия заключаются в качестве материалов (алюминиевые сплавы, пластик бачков, толщина трубок), точности геометрии, наличии защитного антикоррозионного покрытия и долговечности сердцевины. Ценовой разброс между оригиналами и аналогами может достигать 30-50%, что существенно влияет на выбор, но не всегда гарантирует прямую зависимость цены от ресурса изделия.
Критерии сравнения
При принятии решения учитывайте следующие аспекты:
- Ресурс и надежность: Оригиналы обычно проходят строгий контроль, обеспечивая заявленный срок службы. Качественные аналоги (Luzar, TZA, Fenox) могут приближаться к этому уровню, но дешевые варианты (особенно безымянные) часто выходят из строя досрочно из-за брака пайки или тонкого металла.
- Совместимость: Оригинал гарантированно подходит по креплениям и патрубкам. Аналоги требуют проверки соответствия (артикул, модификация двигателя), возможна коррекция мест установки.
- Теплоотдача: Серьезные производители аналогов дублируют параметры оригиналов. Дешевые копии иногда имеют меньше трубок в сердцевине, что ухудшает охлаждение.
Таблица: Плюсы и минусы вариантов
| Тип радиатора | Преимущества | Недостатки |
| Оригинал (ВАЗ/OEM) |
|
|
| Качественный аналог |
|
|
| Дешевый аналог |
|
|
Рекомендация: Для ежедневной эксплуатации предпочтителен оригинал или проверенные аналоги премиум-сегмента (Luzar Premium, TZA). Если автомобиль старый или пробег небольшой – допустимы бюджетные аналоги от известных марок, но с обязательной проверкой отзывов и гарантии. Избегайте радиаторов без маркировки производителя: их низкая цена многократно увеличивает риски повторного ремонта.
Слив охлаждающей жидкости перед работами
Процедура слива охлаждающей жидкости обязательна перед демонтажем радиатора и требует строгого соблюдения техники безопасности. Двигатель автомобиля должен полностью остыть до температуры 40-50°C во избежание ожогов от горячего антифриза и деформации пластиковых элементов системы.
Подготовьте чистую емкость объемом не менее 8 литров для сбора отработанной жидкости, а также ключи на "13" и "8". Установите автомобиль на ровную поверхность для обеспечения полного слива тосола из всех каналов системы охлаждения.
Последовательность слива охлаждающей жидкости
- Откройте крышку расширительного бачка для сброса давления
- Подставьте емкость под сливное отверстие радиатора
- Выкрутите пластиковую пробку слива в нижней части радиатора (против часовой стрелки)
- После стекания основной массы жидкости переместите емкость под двигатель
- Открутите сливную пробку блока цилиндров ключом на "13" (расположена под выпускным коллектором)
- Дождитесь полного вытекания остатков антифриза (10-15 минут)
При сливе обращайте внимание на состояние охлаждающей жидкости – наличие ржавчины, масляных примесей или металлической стружки указывает на неисправности двигателя. Заглушки перед установкой очистите от грязи и остатков герметика, резьбовые соединения обработайте графитовой смазкой.
| Элемент системы | Тип сливной пробки | Инструмент |
|---|---|---|
| Радиатор | Пластиковая с уплотнителем | Ручное откручивание |
| Блок цилиндров | Латунная болтовая | Ключ на "13" |
Утилизируйте отработанный антифриз в специальных пунктах приема – его компоненты токсичны для окружающей среды. При повторном использовании жидкости обязательно процедите ее через 3 слоя марли для удаления механических примесей.
Снятие защитной пластиковой решетки
Пластиковая решетка радиатора защищает соты от механических повреждений и мусора. Ее демонтаж необходим для доступа к крепежным элементам и патрубкам радиатора. Работу выполняйте аккуратно из-за хрупкости пластиковых креплений.
Решетка фиксируется на кузове клипсами по всему периметру. Для предотвращения поломки фиксаторов потребуется тонкая плоская отвертка или специальный съемник пластиковых крепежей. Избегайте чрезмерного усилия при отсоединении.
Порядок демонтажа
- Откройте капот автомобиля
- Визуально определите расположение 8-10 пластиковых клипс по краям решетки
- Плоской отверткой последовательно подденьте центральные штыри крепежей:
- Начните с верхнего ряда клипс
- Перейдите к боковым элементам
- Завершите нижним крепежом
- Извлеките клипсы из посадочных гнезд, нажимая на фиксаторы
- Потяните решетку на себя, отсоединяя боковые язычки от бампера
- Полностью снимите деталь и отложите в безопасное место
Демонтаж вентилятора радиатора ВАЗ-2110
Перед началом работ отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь, что двигатель остыл, а рабочая зона хорошо освещена.
Обеспечьте свободный доступ к радиатору, сняв при необходимости декоративную пластиковую накладку двигателя. Подготовьте инструменты: крестовую отвертку, ключи на 8 и 10 мм, плоскогубцы.
Пошаговая процедура снятия
- Отсоединение питания
Найдите электрический разъем вентилятора в нижней части кожуха. Нажмите на фиксатор и аккуратно отсоедините колодку проводов. - Демонтаж крепежных элементов
- Выкрутите три самореза крепления кожуха вентилятора к радиатору (верхний и два боковых)
- Ослабьте гайку ключом на 10 мм на нижнем креплении левого кронштейна
- Извлечение узла
Приподнимите кожух с вентилятором вверх на 3-4 см для выхода шпильки из резиновой втулки. Отведите узел вперед и извлеките его из подкапотного пространства.
| Тип крепления | Количество | Инструмент |
| Саморезы кожуха | 3 шт | Крестовая отвертка |
| Гайка кронштейна | 1 шт | Ключ на 10 мм |
| Электрический разъем | 1 шт | Ручное отсоединение |
Отсоединение патрубков от радиатора
Перед началом работ убедитесь, что двигатель остыл, а давление в системе отсутствует. Приготовьте ёмкость для слива остатков охлаждающей жидкости – при отсоединении патрубков неизбежно произойдёт её утечка. Если жидкость не сливалась заранее, подставьте тару под место соединения.
На радиаторе ВАЗ-2110 закреплены два патрубка: верхний (подводящий от термостата) и нижний (отводящий к помпе). Каждый фиксируется хомутом одного из двух типов: червячным (с винтовым зажимом) или пружинным (разжимного типа). Определите тип крепления визуально перед демонтажем.
Последовательность действий
- Ослабьте хомуты:
- Для червячных – открутите отвёрткой (крестовой или плоской) винт стяжки.
- Для пружинных – сожмите усики хомута пассатижами.
- Сдвиньте хомуты по патрубку на 3-5 см от места соединения с радиатором.
- Проверните патрубок вокруг штуцера радиатора, чтобы разрушить возможное прикипание.
- Снимите патрубки резким движением на себя, начиная с верхнего. При закисании аккуратно подденьте соединение плоской отвёрткой.
| Патрубок | Направление | Риски при демонтаже |
|---|---|---|
| Верхний | От термостата к радиатору | Повреждение пластикового штуцера радиатора |
| Нижний | От радиатора к помпе | Обрыв металлической трубки помпы |
Важно: Не прикладывайте избыточное усилие к алюминиевым или пластиковым элементам. Если патрубки не поддаются, обработайте соединения WD-40 и выждите 10-15 минут. После снятия осмотрите штуцеры радиатора на наличие трещин.
Освобождение креплений корпуса радиатора
После отсоединения патрубков и электрических разъемов переходят к демонтажу крепежных элементов радиатора. Корпус устройства фиксируется в моторном отсеке при помощи двух верхних кронштейнов и нижних резиновых опор.
Верхнее крепление состоит из двух болтов (реже – гаек на 10 мм), расположенных по бокам радиатора на поперечине кузова. Нижняя часть корпуса удерживается в посадочных гнездах за счет эластичных подушек, обеспечивающих виброизоляцию.
Последовательность операций
- Ключом на 10 мм открутите левый и правый верхние крепежные болты
- Снимите металлические скобы-фиксаторы (при наличии)
- Приподнимите радиатор на 3-5 см для разгрузки нижних опор
- Аккуратно выведите нижние штифты корпуса из резиновых демпферов
Важно: избегайте резких перекосов при подъеме – штифты могут повредить посадочные втулки. Если подушки прикипели, обработайте соединения WD-40 за 10 минут до демонтажа.

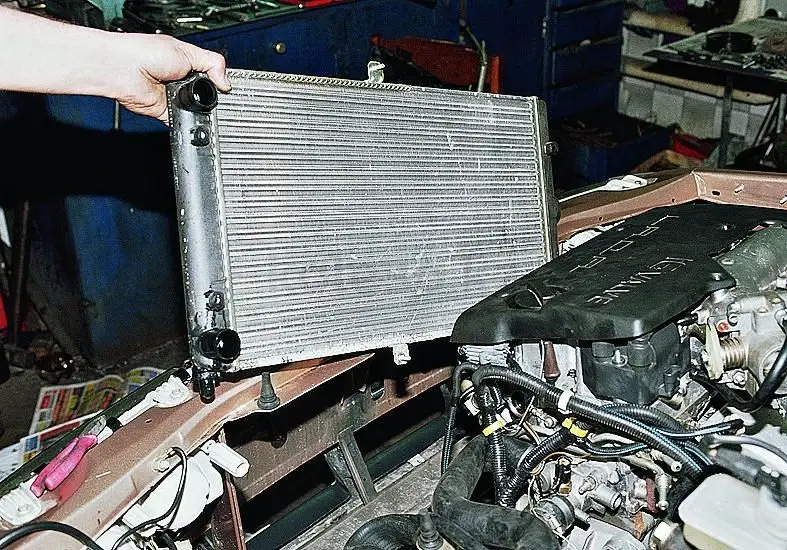

Извлечение старого радиатора из моторного отсека
Убедитесь, что охлаждающая жидкость полностью слита из системы через сливные пробки радиатора и блока двигателя. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания при работе с электрооборудованием. Снимите пластиковый кожух двигача (при наличии) для обеспечения доступа к узлу.
Ослабьте хомуты крепления верхнего и нижнего патрубков радиатора отверткой или ключом. Сдвиньте хомуты по патрубкам и аккуратно снимите шланги со штуцеров, подставив емкость для остатков тосола. Отключите электрические разъемы вентилятора охлаждения и датчика температуры (если установлен в радиаторе).
Последовательность демонтажа
- Открутите гайки крепления кожуха вентилятора к радиатору (если конструкция предусматривает раздельный демонтаж)
- Снимите верхние крепежные кронштейны радиатора, открутив две гайки на шпильках кузова
- Ослабьте нижние резиновые подушки-опоры, на которых радиатор фиксируется в посадочных гнездах
- Приподнимите узел вверх на 3-4 см для выхода нижних креплений из пазов
- Наклоните радиатор вперед в сторону радиаторной решетки, освобождая пространство вокруг корпуса
- Извлеките радиатор вместе с вентилятором из моторного отсека, контролируя положение патрубков
Важно: Избегайте деформации сот радиатора при демонтаже. Проверьте посадочные места на кузове – при наличии коррозии или загрязнений очистите их перед установкой нового узла. Удалите остатки старых резиновых уплотнителей.
Установка и выравнивание нового радиатора
Очистите посадочное место от грязи и остатков старой резины, проверьте целостность монтажных проушин на кузове. Установите новые резиновые демпферы-подушки (4 шт.) в штатные места, предварительно смазав мыльным раствором для облегчения монтажа.
Аккуратно поднимите радиатор в моторный отсек, совместив нижние крепежные штыри с отверстиями подушек. Не допускайте перекоса – боковые крепления должны свободно войти в технологические пазы кузова. Временно зафиксируйте конструкцию, наживив верхние болты без затяжки.
Процесс выравнивания
- Проверьте зазоры между радиатором и кузовом: равномерные 3-5 мм по всему периметру
- Убедитесь в соосности патрубков:
- Верхний штуцер должен совпадать с термостатом
- Нижний выход – с помпой без перегибов
- Проконтролируйте положение вентилятора:
Элемент Допуск Зазор кожуха вентилятора ≥ 5 мм до трубок радиатора Центровка вала двигателя вентилятора Отклонение ≤ 2 мм
Постепенно затягивайте болты крест-накрест, проверяя сохранение положения после каждого оборота. Окончательный момент затяжки – 15-20 Н·м. Перекос категорически недопустим – это вызовет вибрации и преждевременный износ трубок.
Подключение патрубков и закрепление корпуса
Наденьте верхний и нижний патрубки радиатора на соответствующие штуцеры двигателя и термостата. Следите за правильной ориентацией хомутов – они должны находиться на расстоянии 3-5 мм от края патрубка. Предварительно смажьте внутренние поверхности патрубков тосолом для облегчения монтажа.
Затяните хомуты крестообразной отверткой или торцевым ключом до плотной фиксации, избегая перекоса и повреждения резины. Убедитесь, что патрубки не перекручены и не имеют заломов, особенно в зонах изгиба возять насоса и термостата.
Этапы закрепления радиатора
- Установите радиатор в моторный отсек, совместив монтажные проушины с крепежными шпильками кузова
- Наденьте резиновые демпферы на все точки крепления для виброизоляции
- Зафиксируйте корпус гайками М6 в следующем порядке:
- Передняя левая кронштейнная пластина
- Задний правый кронштейн возле вентилятора
- Диагонально противоположные точки
Контрольная проверка: Убедитесь, что между радиатором и кузовом остался тепловой зазор 5-7 мм, а вентилятор не касается защитного кожуха. Приложите ручную нагрузку в разных направлениях – корпус не должен смещаться.
| Элемент | Момент затяжки | Особенности |
|---|---|---|
| Гайки крепления | 8-10 Н·м | Использовать динамометрический ключ |
| Хомуты патрубков | 4-6 Н·м | Проверить отсутствие подтеканий |
Монтаж вентилятора и защитной решетки
Установите вентилятор охлаждения на новый радиатор, совместив монтажные отверстия. Зафиксируйте корпус вентилятора четырьмя болтами через резиновые демпферы, равномерно затягивая крепеж крест-накрест для предотвращения перекосов. Убедитесь в отсутствии контакта лопастей с радиаторными сотами.
Подсоедините электрический разъем вентилятора к штатной проводке автомобиля, проверив надежность фиксации замка коннектора. Проложите провода вдоль радиатора, избегая натяжения и контакта с острыми кромками кузова.
Порядок установки защитной решетки
- Установите решетку радиатора в посадочные пазы бампера
- Зафиксируйте конструкцию винтами через технологические отверстия
- Проверьте зазор между решеткой и радиатором (минимум 15 мм)
- Восстановите крепление датчика температуры охлаждающей жидкости
Контрольная проверка:
- Запустите двигатель и дождитесь срабатывания вентилятора при достижении 95-98°C
- Убедитесь в отсутствии вибраций и посторонних шумов
- Проверьте герметичность соединений патрубков под давлением
- Осмотрите зону монтажа на предмет перетирания проводов
| Ключевые моменты | Требования |
| Момент затяжки болтов вентилятора | 8-10 Н·м |
| Допустимый люфт лопастей | не более 0.8 мм |
| Направление воздушного потока | На двигатель (стрелка на кожухе) |
Заправка системы охлаждающей жидкостью
После установки нового радиатора и сборки системы охлаждения необходимо заполнить ее охлаждающей жидкостью (ОЖ). Используйте только рекомендованный производителем антифриз или тосол, избегая смешивания разных типов во избежание химических реакций и выпадения осадка.
Перед заливкой убедитесь, что сливные пробки на радиаторе и блоке двигателя плотно закрыты, а все патрубки надежно закреплены хомутами. Для удаления воздушных пробок заранее ослабьте винты воздушных клапанов на термостате или дроссельном узле (в зависимости от модификации двигателя).
Порядок заправки
- Откройте расширительный бачок и медленно заливайте ОЖ до отметки «MAX».
- Запустите двигатель на 3-5 минут без герметизации крышки бачка для выхода воздуха.
- Заглушите мотор, долейте жидкость до уровня «MAX» при необходимости.
- Повторно запустите двигатель, установив крышку бачка на место.
- Прогрейте силовой агрегат до открытия термостата (температура ~90°C):
- Контролируйте показания датчика температуры
- Убедитесь, что верхний патрубок радиатора нагрелся
После остывания двигателя обязательно перепроверьте уровень ОЖ в расширительном бачке и при наличии утечек – устраните их. В течение первых 200-300 км пробега регулярно контролируйте уровень и температуру во избежание перегрева.
Проверка герметичности соединений после сборки
После установки нового радиатора и сборки системы охлаждения необходимо убедиться в отсутствии протечек. Нарушение герметичности приведёт к утечке антифриза, перегреву двигателя и повторному демонтажу узлов.
Запустите двигатель и дайте ему прогреться до рабочей температуры (85–90°C). Включите печку на максимальный режим для полного открытия термостата и циркуляции жидкости по всем контурам. Внимательно осмотрите места соединений под нагрузкой.
Ключевые точки контроля
- Патрубки радиатора: проверьте хомуты верхнего и нижнего шлангов
- Прокладка термостата: осмотрите стык корпуса с блоком двигателя
- Штуцеры: контролируйте точки подключения расширительного бачка и патрубка дросселя
- Пробка сливного отверстия: убедитесь в сухости резьбового соединения
Используйте чистую белую ветошь для протирания проверяемых зон – это поможет выявить даже незначительные подтёки. Обращайте внимание на:
- Мокрые пятна на металлических поверхностях
- Капли на стыках пластиковых элементов
- Парение в местах контакта деталей
| Признак проблемы | Метод устранения |
|---|---|
| Влажность вокруг хомутов | Подтяжка креплений (без перетягивания!) |
| Появление капель на штуцерах | Замена уплотнительных колец |
| Пена в местах соединений | Повторная сборка с герметиком (только для разрешённых узлов) |
Важно! Проводите проверку на работающем двигателе в течение 10–15 минут. После остановки мотора повторно осмотрите все соединения – изменение давления в системе может проявить скрытые дефекты.
Пробный запуск и проверка рабочей температуры
Перед запуском двигателя убедитесь в правильности сборки всех компонентов системы охлаждения и отсутствии видимых подтёков в местах соединений. Проверьте уровень антифриза в расширительном бачке – он должен находиться между метками MIN и MAX.
Запустите двигатель и дайте ему поработать на холостых оборотах 5-7 минут, контролируя показания указателя температуры на приборной панели. В течение этого времени визуально осматривайте места установки радиатора, патрубков и крана печки на предмет появления течей.
- Прогрев до рабочей температуры:
- Продолжайте прогрев до достижения стрелкой температуры 90°C
- Контролируйте равномерность прогрева по верхнему и нижнему патрубкам радиатора
- Проверка вентилятора:
- Дождитесь срабатывания вентилятора при 95-98°C (срабатывание реле сопровождается характерным щелчком)
- Убедитесь в стабильном снижении температуры после включения крыльчатки
- Контроль герметичности:
- Осмотрите стыки радиатора при рабочем давлении в системе
- Проверьте отсутствие пузырей в расширительном бачке
Критические моменты при проверке:
| Быстрый перегрев | Воздушная пробка в системе |
| Постоянная работа вентилятора | Неисправность датчика температуры или термостата |
| Холодный нижний патрубок | Заклинивание термостата или низкий уровень ОЖ |
После успешной проверки заглушите двигатель и обязательно дождитесь остывания системы перед повторной проверкой уровня антифриза. При необходимости – долейте охлаждающую жидкость до нормы.
Список источников
При подготовке материала о замене радиатора охлаждения ВАЗ-2110 использовались технические документы и экспертные публикации. Основное внимание уделялось официальным данным и практическому опыту автомехаников.
Ниже представлены ключевые источники информации по устройству, диагностике неисправностей и процедуре замены радиатора. Все материалы содержат детализированные схемы и пошаговые рекомендации.
Техническая документация и специализированные издания
- Официальное руководство по ремонту ВАЗ-2110 (издательство "Третий Рим")
- Учебное пособие "Системы охлаждения современных автомобилей" (автор Косарев С.Н.)
- Журнал "За рулём": архивные статьи по обслуживанию ВАЗ-2110 (2015-2023 гг.)
- Каталог запчастей ВАЗ-2110 с техническими спецификациями радиаторов
Электронные ресурсы и практические руководства
- Видеоинструкции от авторизованных СТО по замене радиаторов ВАЗ
- Технические форумы: обсуждения типовых неисправностей системы охлаждения
- Мануалы производителей радиаторов (LUZAR, TAMA)
- База технических бюллетеней по ремонту автомобилей Lada
