Замена шкворней на УАЗ Буханка своими руками - подробное руководство

Статья обновлена: 18.08.2025

Шкворни – критически важный элемент передней подвески УАЗ "Буханка", напрямую влияющий на управляемость и безопасность.

Со временем эти детали изнашиваются, вызывая люфт руля, стуки и ухудшение контроля над автомобилем.

Своевременная замена шкворней восстановит точность рулевого управления и предотвратит ускоренный износ других компонентов ходовой части.

Подготовка необходимых инструментов для работы

Соберите все инструменты заранее, чтобы не прерывать процесс замены шкворней на УАЗ "Буханка". Отсутствие нужного оборудования может привести к затягиванию ремонта и повреждению деталей.

Минимальный набор включает специальные съемники и стандартные слесарные инструменты. Убедитесь в исправности домкрата и страховочных подставок – безопасность превыше всего.

Обязательный набор инструментов

• Специальные приспособления: Съемник шаровых опор или универсальный съемник "граната", съемник стопорных колец.
• Ключи и головки: Набор рожковых ключей (17-24 мм), трещоточные головки с воротком, торцевой ключ на 36-38 мм для гайки шкворня.
• Ударный инструмент: Молоток (500-800 г), проставки из мягкого металла (медь/алюминий), зубило.

Дополнительно рекомендуется

1. Динамометрический ключ для точной затяжки (120-150 Нм)
2. Скребок и проволочная щетка для очистки посадочных мест
3. Смазка ШРУС или Литол-24 для запрессовки втулок
4. WD-40 или аналоги для откручивания прикипевших гаек

Элемент	Риски при отсутствии
Съемник шкворней	Невозможность демонтажа без повреждения поворотного кулака
Страховочные подставки	Опасность падения автомобиля при работе под ним
Диэлектрические перчатки	Поражение током при случайном контакте с проводкой

Выбор качественных шкворней и комплектующих

От качества шкворней напрямую зависит безопасность и управляемость автомобиля, поэтому экономить на них категорически не рекомендуется. Дешёвые аналоги часто изготавливаются из низкосортных сплавов, подвержены ускоренному износу и деформации, что приводит к люфту рулевого управления и неравномерному истиранию шин.

При покупке комплекта обращайте внимание не только на сами шкворни, но и на сопутствующие детали: втулки, упорные подшипники, сальники и стопорные кольца. Комплектующие должны соответствовать заводским допускам по размерам и материалам, иначе даже дорогие шкворни быстро выйдут из строя из-за несовместимости или перекоса.

Критерии выбора надежных компонентов

Материал изготовления:

• Шкворни должны быть выполнены из легированной стали (марки 40Х, 45Х или аналоги) с термообработкой (закалка + отпуск).
• Втулки – только бронзовые (БрОЦС, БрАЖ) или композитные на основе тефлона/капрона. Стальные или чугунные варианты недопустимы.

Контроль геометрии:

• Проверяйте отсутствие видимых искривлений и биений поверхности.
• Убедитесь в точности посадочных диаметров и резьбовых соединений (сравните со старыми деталями или каталогом).

Бренды и поставщики:

Рекомендуемые	Избегать
KRT (Россия)	Безымянные комплекты из Китая
ТРК (Россия)	Продукция без маркировки
ZF (Sachs) - оригинал	Упаковки с опечатками

Дополнительные рекомендации:

1. Покупайте только полные комплекты с всеми необходимыми прокладками и крепежом.
2. Требуйте сертификаты соответствия у продавца – ответственные производители предоставляют документацию.
3. Осмотрите упаковку: качественная полиграфия, чёткая маркировка деталей, защита от коррозии (консервационная смазка или вакуумная плёнка).

Важно: Установка даже дорогих шкворней без замены изношенных втулок или подшипников сводит эффективность ремонта к нулю. Все компоненты узла должны обновляться одновременно.

Снятие колёс для доступа к поворотному кулаку

Перед началом демонтажа шкворней необходимо обеспечить свободный доступ к поворотным кулакам передней оси. Снятие колёс – обязательный подготовительный этап, требующий соблюдения правил безопасности и последовательности действий. Без этого дальнейшие работы выполнить невозможно.

Подготовьте необходимый инструмент: баллонный ключ под размер гаек (чаще всего 19 мм или 22 мм), домкрат достаточной грузоподъёмности, надёжные подставки (козлы), противооткатные упоры. Убедитесь, что автомобиль стоит на ровной твёрдой поверхности с включённой передачей и ручным тормозом.

Последовательность работ

1. Ослабьте затяжку колёсных гаек на земле (не в воздухе!), используя баллонный ключ и при необходимости удлинитель трубы для увеличения рычага. Проворачивайте гайки против часовой стрелки, но не снимайте полностью.
2. Установите противооткатные упоры под колёса задней оси с обеих сторон для предотвращения случайного движения автомобиля.
3. Поднимите переднюю часть авто домкратом в предусмотренных точках подрамника (указаны в руководстве). Никогда не используйте для подъёма рычаги подвески или элементы кузова.
4. Установите подставки (козлы) под лонжероны рамы или специальные площадки, только после этого медленно опустите домкрат, чтобы вес авто лег на подставки. Повторите для второго колеса.
5. Снимите колёсные гайки полностью и аккуратно снимите колесо. Уложите его под боковину авто или на безопасное место, чтобы не создавать помех.

После снятия обоих передних колёс откроется доступ к поворотным кулакам, ступицам и шкворневым узлам. Убедитесь в надёжности фиксации автомобиля на подставках перед началом разборки подвески. Никогда не работайте под автомобилем, опирающимся только на домкрат!

Стабилизация автомобиля на домкратах и козлах

Перед началом работ по замене шкворней критически важно обеспечить абсолютную неподвижность автомобиля. Любое случайное смещение УАЗ "Буханка" во время демонтажа узлов подвески грозит травмами или повреждением компонентов. Используйте только исправные домкраты и козлы с грузоподъемностью, превышающей массу машины минимум на 25%.

Поднимайте переднюю ось поэтапно: сначала вывесите одну сторону с помощью домкрата, установите козел под лонжерон рамы вблизи места крепления передней рессоры. Повторите операцию для противоположной стороны. Никогда не работайте под автомобилем, опирающимся только на домкраты – козлы обязательны для страховки.

Ключевые требования к стабилизации

• Точки опоры: Козлы устанавливайте исключительно под усиленные участки рамы или заводские точки поддомкрачивания. Избегайте контакта с топливными магистралями, тормозными трубками или элементами подвески.
• Контроль устойчивости: После подъема проверьте надежность фиксации, слегка раскачав кузов руками. Все опоры должны плотно прилегать к раме без люфта.
• Дополнительная страховка: Подложите противооткатные башмаки под задние колеса. При длительных работах разместите резервные опоры (деревянные брусья) рядом с основными козлами.

Этап	Инструмент	Критичные ошибки
Подъем передка	Гидравлический домкрат (3+ тонны)	Подъем за элементы подвески или редуктор моста
Фиксация	Парные козлы (высота 40-50 см)	Установка на грунт без выравнивающих плит
Проверка	Уровень, противооткатные упоры	Начало работ без теста на устойчивость

Важно: При демонтаже шкворней возникают ударные нагрузки. Если автомобиль стоит на козлах ненадежно, вибрация от молотка или съемника может спровоцировать смещение. Перед ударными операциями прижмите кузов к опорам струбцинами через деревянные прокладки.

Демонтаж защитного колпака шаровой опоры

Очистите область вокруг колпака шаровой опоры от грязи и масла металлической щёткой. Обработайте стык колпака с корпусом опоры универсальной смазкой типа WD-40 и оставьте на 10-15 минут для растворения коррозии.

Зафиксируйте корпус шаровой опоры монтировкой или монтажной лапкой. Возьмите плоскую отвёртку с широким жалом и аккуратно подденьте край резинового колпака в месте стыка с металлической частью опоры, избегая деформации посадочного места.

Последовательность извлечения

1. Проворачивайте колпак отвёрткой по периметру, постепенно отсоединяя края от корпуса
2. Примените съёмник для шаровых опор (типа "лапки") при сильной посадке: зацепите инструментом за бортик колпака и плавно вытягивайте
3. Избегайте использования зубила или молотка – высок риск повреждения посадочного гнезда

Важно: Если колпак порван, удалите резиновые фрагменты пинцетом. Тщательно осмотрите посадочную канавку на корпусе опоры – остатки старого уплотнения вычистите шилом.

Тип колпака	Особенности демонтажа
Резиновый (оригинал)	Требует аккуратного поддевания по всему контуру
Полиуретановый (тюнинг)	Часто сидит плотнее – используйте прогрев феном до 60°C

Ослабление контргайки шкворневой пары

Для доступа к шкворню необходимо предварительно ослабить контргайку, фиксирующую регулировочную гайку поворотного кулака. Располагается она под защитным резиновым колпачком в верхней части узла и требует применения специального мощного ключа из-за сильной затяжки и возможной коррозии.

Перед началом работ обработайте резьбовое соединение проникающей смазкой (WD-40 или аналогом) и выждите 15-20 минут. Используйте качественный накидной ключ на 27 мм, избегая рожковых инструментов – высок риск "слизывания" граней. Удерживайте регулировочную гайку вторым ключом, чтобы предотвратить её проворачивание при ослаблении контргайки.

Порядок действий

1. Снимите резиновый колпачок с верхней части поворотного кулака.
2. Зафиксируйте регулировочную гайку ключом на 30 мм.
3. Контргайку (32 мм) ослабляйте против часовой стрелки ударным воздействием (молоток через выколотку) или длинным рычагом.
4. При сильном прикипании:
   • Повторите обработку смазкой
   • Аккуратно прогрейте узел строительным феном (не перекаливая металл)
   • Используйте ударно-вращательный инструмент с оснасткой под грани

После ослабления контргайки не выкручивайте её полностью – оставьте на резьбе для безопасности. Дальнейшие работы (регулировка, замена шкворней) выполняются после полного демонтажа колеса и отворачивания ступичной гайки.

Съём стопорной шайбы поворотного кулака

После демонтажа ступицы и снятия защитного колпака со шкворня, стопорная шайба становится доступной для удаления. Она фиксирует гайку шкворня и предотвращает её самопроизвольное откручивание, поэтому установлена плотно, часто с деформированными усиками.

Ключевая сложность – отогнуть прижатые к граням гайки "усики" шайбы. Используйте зубило с узким лезвием или мощную отвертку, аккуратно ударяя молотком по инструменту, чтобы приподнять загнутые края. Действуйте осторожно, чтобы не повредить резьбу шкворня или саму гайку.

Порядок действий:

1. Зафиксируйте положение: Попросите помощника удерживать педаль тормоза, если автомобиль стоит на земле, или заблокируйте колесо с противоположной стороны, чтобы исключить проворот кулака.
2. Отогните усики: Поочередно отогните все загнутые на грани гайки "усики" стопорной шайбы с помощью зубила и молотка. Начните с наименее доступных.
3. Снимите шайбу: После отгиба всех усиков шайба должна свободно проворачиваться на шкворне. Снимите её рукой или подденьте отверткой.

Важные нюансы:

• Не пытайтесь открутить гайку шкворня, пока все усики шайбы не отогнуты полностью – это может повредить шайбу, гайку или инструмент.
• Если шайба "прикипела" или деформирована, используйте проникающую смазку (WD-40, "жидкий ключ") и дайте ей время подействовать.
• Повреждённую или сломанную шайбу обязательно замените новой при сборке – повторное использование недопустимо.

Выдавливание верхнего шкворня съёмником

Надёжно зафиксируйте съёмник: установите центральный шток строго по оси шкворня, а захваты зацепите за нижний рычаг подвески. Убедитесь, что все элементы инструмента расположены без перекосов, иначе приложенное усилие может повредить резьбу или корпус съёмника.

Плавно вращайте гайку съёмника, создавая равномерное давление. Если шкворнь не двигается после первых 2-3 оборотов, аккуратно постучите молотком по корпусу поворотного кулака в районе шкворневого отверстия – вибрация часто разрушает слой коррозии. Избегайте резких ударов по штоку съёмника!

Типичные сложности и решения

При закисании шкворня:

• Прогрев: точечно нагрейте поворотный кулак горелкой до 200-300°C (не касаясь сайлент-блока!)
• Проникающая смазка: обильно обработайте соединение WD-40 или аналогом за 10-15 минут до работы
• Дополнительное усилие: используйте удлинитель на вороток, но контролируйте целостность съёмника

Если шкворнь сдвинулся на 5-10 мм и застрял:

1. Ослабьте съёмник
2. Повращайте шкворнь плоскогубцами для разрушения ржавчины
3. Снова нанесите смазку в зазор
4. Повторите выдавливание с меньшим усилием

Опасная ошибка	Последствие	Профилактика
Перекос съёмника	Срыв резьбы штока	Контроль перпендикулярности при установке
Удары кувалдой по штоку	Деформация посадочного места	Только стабилизирующие лёгкие постукивания
Перегрев кулака	Отпуск металла	Нагрев короткими сеансами с паузами

После извлечения сразу очистите посадочное отверстие от грязи и окалины круглой щёткой. Проверьте состояние втулок – если на их поверхности есть задиры или коррозия, замена обязательна.

Техника выбивания нижнего шкворня молотком

Перед началом работ обработайте шкворень и посадочное место в поворотном кулаке проникающей смазкой (WD-40, «жидкий ключ»), повторив процедуру 2-3 раза с интервалом 15 минут. Зафиксируйте кулак деревянными брусками или струбциной, исключив смещение при ударах.

Используйте молоток массой 1.5-2 кг с бойком из цветного металла (латунь, медь) или прочной пластмассы – это предотвратит деформацию резьбы шкворня. Нанесите несколько точных вертикальных ударов по торцу шкворня, избегая перекосов. При необходимости перемещайте точку приложения силы по диаметру шкворня для равномерного выхода.

Последовательность действий при заклинивании

1. Прогрев горелкой – аккуратно нагрейте поворотный кулак вокруг шкворня до 150-200°C (не касаясь пальца!). Резкое охлаждение шкворня льдом не применяйте – возможна деформация чугуна.
2. Усиление ударов – используйте переходную выколотку из мягкого металла длиной 150-200 мм, установив её строго по оси шкворня. Бейте по выколотке кувалдой (3-4 кг), контролируя направление.
3. Смена вектора нагрузки – приложите молоток под углом 45° к боковой грани шкворня, чередуя стороны каждые 3-4 удара для «раскачки».

Проблема	Решение
Шкворень не сдвинулся после 20 ударов	Повторите прогрев + обработку смазкой, проверьте соосность ударов
Появился перекос	Прекратите бить, выровняйте шкворнь зубилом, нанесите удары с противоположной стороны
Сорвана резьба	Зажмите шкворнь в тисках за не повреждённый участок, продолжите выбивать

Важно! Не бейте по стопорному болту или шлицам – это гарантированно повредит шкворень. При полном заклинивании используйте гидравлический съемник, избегая деформации кулака. После извлечения очистите посадочное отверстие от ржавчины шабером.

Извлечение втулок шкворней из цапфы

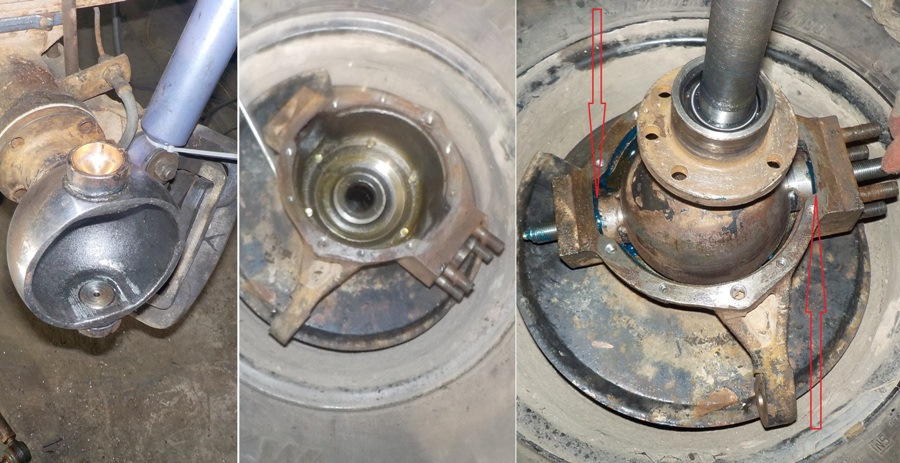

После снятия шкворней и демонтажа цапфы с моста, приступайте к удалению изношенных бронзовых втулок. Они часто закисают в посадочных местах из-за коррозии и недостаточной смазки. Обильно обработайте соединения проникающей жидкостью (WD-40, "жидкий ключ") и дайте ей время подействовать – минимум 30 минут.

Для выпрессовки потребуется гидравлический пресс или съёмник специальной конструкции. При отсутствии оборудования используйте оправку подходящего диаметра (стальной прут, болт) и мощный молоток. Удары наносите строго вдоль оси втулки, избегая перекосов. Работайте в защитных очках!

Порядок действий и альтернативные методы

1. Фиксация цапфы: Зажмите деталь в тисках через мягкие прокладки, исключив деформацию.
2. Выпрессовка прессом/съемником: Установите оправку на втулку и плавно создавайте давление. Нижнюю втулку выталкивайте вверх, верхнюю – вниз.
3. Молотковый метод:
   • Подберите оправку, которая полностью перекрывает торец втулки, но не упирается в тело цапфы.
   • Короткими сильными ударами выбивайте втулку, периодически поворачивая цапфу для равномерного выхода.
4. Термический способ при сильном прикипании: Нагрейте внешнюю часть цапфы горелкой до 200-300°C (не допуская покраснения), затем резко охладите втулку – разница расширения ослабит посадку.
5. Разрушение втулки (крайний случай):
   • Аккуратно прорежьте корпус втулки ножовкой по металлу или болгаркой, не затрагивая посадочное гнездо.
   • Сожмите втулку тисками или расколите зубилом, после чего извлеките фрагменты.

Сложность	Инструмент	Критичные ошибки
Средняя/высокая	Пресс, съемник, молоток, оправка	Перекос втулки при выбивании → повреждение гнезда
Высокая (прикипевшие)	Газовая горелка, ножовка	Перегрев цапфы → утрата закалки металла

Важно: После извлечения зачистите посадочные отверстия от ржавчины и задиров шабером или мелкой наждачной бумагой. Контролируйте геометрию гнезд – перекосы недопустимы!

Оценка состояния посадочных мест в мосту

После извлечения старых шкворней проведите скрупулезный визуальный и тактильный осмотр отверстий в поворотных кулаках. Используйте яркий источник света и металлический крюк для выявления скрытых дефектов: забоин, продольных рисок, очагов коррозии. Особенно критичны зоны у торцов отверстий, где концентрируются ударные нагрузки.

Обязательно проверьте геометрию посадочных гнёзд микрометром или нутромером в трёх плоскостях (сверху, по центру, снизу). Допустимое отклонение от цилиндричности – не более 0.05 мм. Если стенки имеют конусность или эллипсность свыше нормы, потребуется расточка под ремонтные размеры шкворней.

Ключевые критерии и методы диагностики

Критические дефекты, требующие ремонта:

• Глубокие задиры длиной свыше 10 мм
• Ступенчатый износ у краёв отверстия
• Видимая деформация посадочной зоны
• Окалина или отслоения металла

Проверка посадки контрольного шкворня: Вставьте новый шкворнь без смазки – он должен входить с ощутимым усилием, исключая малейший перекос. Допустимое биение при проворачивании – до 0.1 мм.

Тип дефекта	Метод устранения	Инструмент
Локальная коррозия	Притирка пастой	Дрель с войлочным полировальником
Задиры до 0.3 мм	Хонингование	Раздвижной абразивный брус
Серьёзные повреждения	Расточка под ремонтный размер	Станочная обработка

Важно: Перед сборкой продуйте посадочные полости сжатым воздухом для удаления абразивных частиц. Запрещается установка шкворней при наличии трещин в зоне отверстий – это требует замены поворотного кулака.

Очистка гнёзд шкворней от грязи и окалин

После демонтажа старых шкворней тщательно осмотрите посадочные отверстия в поворотных кулаках: обычно они заполнены затвердевшей смазкой, металлической стружкой и ржавчиной, препятствующими точной установке новых деталей. Используйте металлическую щётку и ветошь для первичной очистки видимых загрязнений, затем обработайте гнёзда аэрозольным очистителем тормозов или керосином, растворяющим остатки консистентной смазки.

Для удаления устойчивых окалин и въевшейся грязи примените специальный инструмент – развёртку точного диаметра шкворня (Ø30 мм для большинства УАЗ), аккуратно прокручивая её вручную без чрезмерного усилия. Альтернативный вариант – наждачная бумага зернистостью P120-P180, наклеенная на деревянный цилиндр подходящего размера; совершайте возвратно-поступательные движения, постоянно контролируя состояние поверхности.

Критические правила обработки

• Запрещено использование грубых абразивов (напильников, крупной наждачки) – это нарушит геометрию гнёзд
• Обязательно удалите всю металлическую пыль после механической обработки сжатым воздухом
• Проверьте выработку в гнёздах: допустимый зазор между шкворнем и отверстием – не более 0.1 мм

Материал обработки	Способ очистки	Риски
Ржавчина/окалины	Химический растворитель + развёртка	Неравномерный съём металла
Затвердевшая смазка	Промывка керосином + щётка	Остатки вязких фракций

После очистки протрите гнёзда безворсовой салфеткой и нанесите тонкий слой Литола-24 для защиты от коррозии до момента установки шкворней. Помните: качество очистки напрямую влияет на точность регулировки схождения и ресурс новых шарниров.

Зачистка следов коррозии на площадках

Тщательно очистите металлические площадки в местах установки шкворней от ржавчины и окалины. Используйте металлическую щетку, шлифовальную машинку с абразивным кругом или пескоструйный аппарат для полного удаления коррозионного слоя до блестящего металла. Особое внимание уделите посадочным отверстиям и прилегающим поверхностям.

После механической обработки обезжирьте площадки уайт-спиритом или специальным очистителем. Проверьте плоскость контактных зон линейкой – перекосы более 0,5 мм требуют выравнивания напильником. Убедитесь, что все технологические отверстия свободны от грязи и остатков краски.

Ключевые этапы обработки

• Глубокая зачистка: Обработайте труднодоступные места вокруг резьбовых отверстий бормашиной со стальной насадкой
• Защитное покрытие: Нанесите преобразователь ржавчины или цинкосодержащий грунт на очищенные поверхности
• Контроль геометрии: Проверьте перпендикулярность площадок к оси поворотного кулака с помощью угломера

Инструмент	Эффективность	Риски
Ручная щетка	Низкая (только поверхностная очистка)	Не удаляет глубокую коррозию
УШМ с лепестковым диском	Высокая (идеально для плоскостей)	Возможен перегрев металла
Пескоструй	Максимальная (полное очищение пор)	Требует спецоборудования

1. Обработайте края отверстий разверткой для снятия заусенцев
2. Нанесите графитовую смазку на посадочные зоны перед установкой шкворней
3. Обязательно замените стопорные шайбы и контргайки даже при отсутствии видимых дефектов

Диагностика люфтов шаровых опор при демонтаже

После снятия поворотного кулака со шкворнями появляется прямой доступ к шаровой опоре, что позволяет провести точную проверку её состояния. Удерживайте корпус опоры одной рукой, а второй энергично покачивайте палец в разные стороны – вертикально и горизонтально.

Обращайте внимание на любые, даже минимальные, перемещения пальца относительно корпуса. Наличие ощутимого люфта, стука или скрипа однозначно указывает на критический износ. Исправная шаровая опора не должна иметь никакого свободного хода, движения обязаны быть только плавными и тугими от усилия руки.

Ключевые аспекты диагностики

• Проверка пыльника: Осмотрите целостность резинового чехла. Трещины, разрывы или следы вытекания смазки говорят о попадании грязи и ускоренном износе, даже если люфт пока не ощущается.
• Оценка усилия поворота: Вращайте палец опоры. Заедания, рывки или неравномерное сопротивление на протяжении всего хода сигнализируют о повреждении дорожек качения или шарика.
• Контроль осевого смещения: Попытайтесь сдвинуть палец вдоль его оси (на себя/от себя). Допустимый зазор минимален (доли миллиметра), явный осевой ход – признак неисправности.

Важно: Диагностику проводите на чистой и сухой опоре. Грязь или остатки старой смазки могут маскировать люфт. Сомневаетесь в состоянии узла – меняйте опору парно на обеих сторонах моста.

Признак неисправности	Что означает	Действие
Вертикальный/горизонтальный люфт пальца	Износ вкладышей или сферы	Обязательная замена
Осевое смещение пальца	Разбитое посадочное место	Обязательная замена
Тугое вращение/заедание	Деформация, отсутствие смазки	Замена
Целый пыльник + плавный ход + нет люфта	Исправное состояние	Установить обратно

Не игнорируйте проверку шаровых при демонтаже шкворней – их неисправность напрямую влияет на управляемость и безопасность. Установка новых шкворней на изношенные опоры приведет к быстрому выходу узла из строя и повторному разбитию.

Смазка новых втулок графитовой смазкой

Нанесите графитовую смазку равномерным слоем на внутреннюю поверхность новых втулок перед запрессовкой. Используйте кисть или шпатель для полного покрытия металла, уделяя внимание торцевым частям и отверстиям для смазки. Избегайте пропусков – сухие участки ускорят износ и вызовут скрип.

Обильно заполните пазы втулок и зазоры между шкворнем и втулкой после сборки. Излишки выдавятся при затяжке, создавая защитный слой. Не экономьте материал: графитка работает в условиях высокого давления и температуры, а её избыток компенсирует первоначальную усадку.

Ключевые правила обработки

• Используйте только термостойкую графитовую смазку (например, ШРБ-4 или аналог). Синтетические и литиевые составы не подходят для шкворней.
• Не смешивайте графитовую смазку с другими типами – это нарушит структуру и снизит эффективность.
• Проверяйте совместимость с резиновыми уплотнителями: некоторые графитные смазки агрессивны к резине.

Этап	Действие	Ошибки
Подготовка	Очистка посадочных мест от грязи и старой смазки	Запрессовка втулок без обезжиривания
Нанесение	Заполнение канавок втулок на 80% объёма	Тонкий слой или точечное намазывание
Эксплуатация	Проверка наличия смазки через 500 км пробега	Игнорирование повторного обслуживания

После установки шкворня прокачайте смазочные пресс-маслёнки до появления свежей графитовой массы из уплотнений. Это подтвердит заполнение всех полостей. Повторяйте процедуру каждые 10 000 км или при появлении стука.

Установка нижней втулки в мост УАЗ

Тщательно очистите посадочное отверстие шкворня в балке моста от грязи, окалины и следов коррозии. Используйте металлическую щётку и обезжириватель, затем проверьте геометрию отверстия – отсутствие задиров и деформаций критично для плотной посадки втулки.

Нанесите тонкий слой консистентной смазки (например, Литол-24) на внешнюю поверхность новой бронзовой втулки. Аккуратно совместите её с отверстием, обеспечив строго перпендикулярное положение относительно плоскости балки перед началом запрессовки.

Запрессовка втулки:

1. Используйте специальную оправку или винтовой съёмник подходящего диаметра. Категорически запрещено забивать втулку молотком – это повредит её и деформирует посадочное место.
2. Осуществляйте запрессовку равномерно, контролируя усилие. Втулка должна входить с ощутимым сопротивлением, но без заклинивания.
3. Добейтесь полной посадки втулки заподлицо с краями отверстия балки моста. Проверьте отсутствие перекоса.

Финишные операции:

• Протрите внутреннюю поверхность втулки чистой ветошью для удаления излишков смазки.
• Проверьте посадку шкворня: он должен входить во втулку с лёгким натягом, вращаться плавно без люфтов и заеданий.
• При необходимости обработайте внутренний диаметр втулки развёрткой, но только если шкворень движется туго – это крайняя мера, требующая высокой точности.

Типичная ошибка	Последствие	Профилактика
Перекос при запрессовке	Заклинивание шкворня, ускоренный износ	Контроль перпендикулярности оправки
Загрязнение посадочного места	Неплотная посадка, выпадение втулки	Тщательная очистка и обезжиривание
Повреждение втулки ударным инструментом	Деформация, нарушение геометрии	Использование только прессового инструмента

Укладка шайб в держатель поворотного кулака

После установки новых шкворней в держатель поворотного кулака УАЗ "Буханка" критически важна правильная укладка регулировочных шайб. Именно они определяют оптимальный зазор между шкворнем и втулкой, обеспечивая плавность хода и отсутствие люфта рулевого управления.

Зазор регулируется набором тонких стальных шайб различной толщины (обычно от 0,1 до 1,0 мм), устанавливаемых между верхней/нижней частью держателя кулака и крышками шкворней. Точная комбинация толщин подбирается индивидуально для каждого узла.

Порядок подбора и установки шайб

1. Предварительная сборка без шайб: Установите поворотный кулак на шкворни и затяните верхнюю и нижнюю крышки (болты М12) с моментом 70-80 Н·м. Проверьте вращение кулака - оно должно быть тугим, но без заклинивания.
2. Измерение зазора:
   • Снимите крышки и измерьте образовавшийся зазор в верхнем и нижнем посадочном месте держателя (используйте щуп или пластилин).
   • Толщина пакета шайб для каждой крышки должна быть на 0,05-0,10 мм меньше измеренного зазора.
3. Подбор шайб:
   • Начинайте с толстых шайб, добавляя тонкие для точной регулировки.
   • Шайбы обязательно ставятся с обеих сторон шкворня (со стороны двигателя и колеса) равномерно.
   • Используйте идентичный набор шайб сверху и снизу.
4. Контрольная сборка:
   • Установите подобранные шайбы в держатель кулака.
   • Наденьте кулак на шкворни, установите крышки и затяните болты с номинальным моментом.
   • Правильно отрегулированный узел: кулак вращается от усилия одной руки на рычаге (без рывков), вертикальный люфт отсутствует.

Типичная проблема	Причина	Решение
Кулак вращается туго	Слишком толстый пакет шайб	Уменьшить суммарную толщину шайб на 0.1-0.2 мм
Вертикальный люфт кулака	Слишком тонкий пакет шайб	Увеличить суммарную толщину шайб на 0.1-0.2 мм
Неравномерное вращение	Перекос крышек, загрязнение посадочных мест	Переустановить крышки, очистить поверхности, проверить соосность

Важно: После пробега 500-1000 км проверьте затяжку болтов крышек шкворней и состояние шайб (при необходимости подтяните). Используйте только штатные шайбы из ремкомплекта - самодельные могут иметь неправильную твердость или геометрию.

Монтаж поворотного кулака на место

После замены шкворней и подшипников тщательно очистите посадочные места кулака на балке моста и поверхность шаровой опоры от грязи и остатков старой смазки. Проверьте состояние резьбовых отверстий под болты крепления шаровой опоры – при необходимости восстановите резьбу метчиком. Нанесите тонкий слой графитовой смазки или Литола-24 на шкворни перед установкой.

Аккуратно совместите отверстия поворотного кулака с проушинами балки, следя за правильной ориентацией детали (левая/правая сторона). Вставьте шкворни вручную до упора – они должны входить без перекосов и усилий. Убедитесь, что регулировочные шайбы под шкворнями остались на своих местах после пробной установки.

Ключевые этапы фиксации

Затяните нижний болт шаровой опоры с моментом 90-110 Н·м, после чего повторите операцию для верхнего болта с идентичным усилием. Установите новые стопорные шайбы и загните их усики на грани гаек. Наденьте защитные колпачки шкворней, проверив плотность их посадки.

1. Заполните поворотный кулак смазкой через пресс-маслёнку до выхода свежего состава из зазоров
2. Проверьте плавность хода кулака рукой – вращение должно происходить без заеданий
3. Соберите ступичный узел в последовательности:
   • Внутренний подшипник
   • Сальник
   • Ступицу колеса
   • Внешний подшипник
   • Шайбу и гайку крепления

Компонент	Момент затяжки (Н·м)
Гайка ступицы	180-220 (с последующим отпуском на 90°)
Болты колеса	110-130
Гайка рулевой тяги	120-150

Важно: Перед установкой колес проверьте отсутствие люфта в ступице вертикальным раскачиванием. После пробного пробега обязательно проконтролируйте температуру ступиц – локальный перегрев указывает на перетяжку подшипников.

Вставка нижнего шкворня до упора

Плотно установите шкворень в нижнее отверстие поворотного кулака, совместив его с посадочным гнездом рычага подвески. Контролируйте соосность деталей, избегая перекосов – геометрия соединения критична для правильной работы узла.

Аккуратно запрессовывайте шкворень с помощью съемника или оправки до характерного упора в ограничительную поверхность. Не применяйте ударные инструменты без проставки – это может деформировать торец шкворня или повредить резьбу.

Контрольные этапы

Проверка глубины посадки:

• Убедитесь, что торец шкворня полностью скрыт в посадочном гнезде
• Проверьте отсутствие зазора между стопорной шайбой и поверхностью рычага
• Прокрутите шкворень пальцем – вращение должно быть равномерно тугим без заклиниваний

Типовые ошибки:

1. Неполная посадка из-за загрязнений в гнезде (очищайте полость перед установкой)
2. Перекос при монтаже (используйте направляющую втулку)
3. Игнорирование смазки шкворня (наносите Литол-24 на рабочую поверхность)

Признак правильной установки	Опасность нарушения
Зазор между рычагом и кулаком 0.5-1 мм	Деформация стопорных колец
Отсутствие осевого люфта	Ускоренный износ втулок

После запрессовки зафиксируйте шкворень стопорным кольцом, убедившись в его полной посадке в канавку. Важно: не допускается использование старых деформированных стопоров – это главная причина выпадения шкворня при эксплуатации.

Нанесение смазки в посадочное верхнее гнездо

Перед установкой нового шкворня тщательно очистите верхнее посадочное гнездо в поворотном кулаке от старой смазки, ржавчины и загрязнений. Используйте металлическую щетку, ветошь и очиститель – поверхность должна быть абсолютно сухой и гладкой.

Нанесите консистентную смазку для шкворней (рекомендуется Литол-24, ШРУС или специальная графитовая) равномерным слоем толщиной 2-3 мм на внутреннюю стенку гнезда. Убедитесь, что покрыта вся рабочая зона – от нижнего края до фаски под стопорное кольцо.

Ключевые моменты при обработке

Используйте только термостойкие составы – обычный солидол быстро выгорит. Наносите смазку после обезжиривания, но до монтажа шкворня. Избегайте попадания состава на резьбу и торцевые поверхности.

1. Заполните гнездо на 60-70% объема – избыток выдавит шкворень при запрессовке.
2. Добавьте смазку в паз стопорного кольца для защиты от коррозии.
3. Не смешивайте разные типы смазок – это снижает эффективность.

Ошибка	Последствие
Недостаток смазки	Ускоренный износ, закусывание шкворня
Переизбыток смазки	Выдавливание через сальники, загрязнение тормозов
Использование неподходящего состава	Образование задиров, появление люфта

После запрессовки шкворня проверьте выдавливание излишков – тонкая полоска смазки по краю гнезда подтверждает правильность заполнения. Удалите избыток ветошью, не допуская попадания на ступицу.

Установка верхней втулки и шкворня

Перед запрессовкой новой верхней втулки тщательно очистите посадочное отверстие в поворотном кулаке от грязи и задиров, используя ветошь и растворитель. Нанесите тонкий слой графитной смазки на внешнюю поверхность втулки для облегчения монтажа и предотвращения коррозии. Аккуратно запрессуйте её с помощью оправки или съёмника, контролируя отсутствие перекоса – втулка должна входить равномерно по всей окружности.

Убедитесь, что отверстия для смазки во втулке совпадают с каналами в кулаке. После установки проверьте внутренний диаметр втулки развёрткой подходящего размера (19.05 мм для стандартных шкворней), удаляя возможные деформации. При отсутствии развёртки используйте новый шкворень, обёрнутый мелкой наждачной бумагой, совершая возвратно-поступательные движения для калибровки.

Монтаж шкворня и финальные операции

Обильно смажьте внутреннюю поверхность втулки и шкворень консистентной смазкой (например, ЛИТОЛ-24). Вставьте шкворень сверху через поворотный кулак, совмещая его с нижней втулкой. Наденьте стопорное кольцо в предусмотренную канавку на шкворне. Установите верхний фланец поворотной цапфы, предварительно нанеся герметик на сопрягаемую поверхность. Затяните болты крепления фланца крест-накрест с моментом 45–50 Н·м.

Критические моменты при сборке:

• Не допускайте попадания смазки на тормозные колодки
• Проверьте лёгкость хода шкворня – вращение должно быть плавным без заеданий
• Убедитесь в отсутствии осевого люфа после затяжки фланца

Заполните шприцем смазочные ниппели до появления свежей смазки из уплотнений. Проверьте угол поворота руля на поднятом домкратом колесе – полный ход должен осуществляться без усилий. Первые 100 км избегайте резких манёвров для приработки деталей.

Выравнивание стопорных шлиц шкворня

После запрессовки шкворня в поворотный кулак критически важно совместить его стопорные шлицы с отверстием для установочного винта. Пренебрежение этим этапом приведет к невозможности фиксации детали и ее проворачиванию во время эксплуатации.

Используйте специальное приспособление – оправку с направляющим выступом, вставляемую в отверстие под стопорный винт. Если инструмента нет, возьмите стальной пруток или сверло подходящего диаметра, которое плотно войдет в отверстие, но не повредит резьбу.

Последовательность действий

1. Проверьте свободное вращение шкворня рукой после запрессовки.
2. Вставьте направляющий инструмент (оправку/пруток/сверло) в монтажное отверстие кулака.
3. Аккуратно проворачивайте шкворень до момента, когда его шлицы полностью совпадут с направляющим элементом.
4. Убедитесь, что шлицы шкворня находятся строго напротив отверстия – визуально и на ощупь.
5. Не применяйте ударные инструменты для поворота – используйте только плавное усилие руками.

После точного совмещения шлиц сразу вкрутите стопорный винт с новым анкерным кольцом и затяните его с моментом, указанным в руководстве по ремонту (обычно 50-70 Н·м). Зафиксируйте винт контргайкой или законтрите.

Фиксация положения стопорной шайбой

После выставления требуемого угла поворота колеса и затяжки гайки шкворня, критически важно надёжно зафиксировать это положение. Стопорная шайба с усиками предотвращает самопроизвольное откручивание гайки под воздействием вибраций и ударных нагрузок, характерных для бездорожья.

Шайба устанавливается под гайку шкворня таким образом, чтобы её внутренние усики чётко входили в специальные пазы на резьбовой части шкворня. Наружные усики после затяжки гайки до необходимого момента (строго по данным завода-изготовителя!) последовательно отгибаются на грани гайки, блокируя её проворот.

Ключевые шаги при работе со стопорной шайбой

1. Используйте новую шайбу – Никогда не применяйте бывшую в употреблении стопорную шайбу. Её усики теряют упругость и не могут гарантировать надёжную фиксацию.
2. Правильное позиционирование – Убедитесь, что внутренние усики шайбы плотно сидят в пазах шкворня до начала затяжки гайки.
3. Контроль момента затяжки – Затяните гайку динамометрическим ключом согласно спецификации для вашей модели УАЗ (обычно в пределах 100-120 Нм для нижнего и 80-100 Нм для верхнего шкворня). Перетяжка деформирует шайбу и шкворень.
4. Аккуратный отгиб усиков – Поочерёдно загните наружные усики шайбы на плоские грани гайки с помощью молотка и зубила или монтировки. Усики должны быть плотно прижаты к граням, не допуская люфта гайки.
5. Проверка после монтажа – Вручную убедитесь, что ни один усик не сломан и гайка полностью заблокирована от вращения.

Важно: Отказ от использования стопорной шайбы или небрежный её монтаж неизбежно приводят к ослаблению гайки шкворня, разбиванию конического соединения, ускоренному износу втулок и потере управляемости автомобилем. Всегда заменяйте шайбу при любых работах со шкворнями.

Затяжка контргайки с правильным моментом

После установки новой шарнирной пары шкворня и регулировки зазора контргайку необходимо затянуть с определённым усилием. Слишком слабая затяжка приведёт к самопроизвольному откручиванию во время эксплуатации, а чрезмерное усилие деформирует резьбу или сорвёт грани.

Используйте только исправный динамометрический ключ с диапазоном 100-250 Н·м – большинство моделей УАЗ требуют момента 180-220 Н·м. Предварительно очистите резьбу шкворня от грязи и смажьте её графитовой смазкой для точного контроля усилия.

Последовательность действий

1. Зафиксируйте шкворень гаечным ключом за шестигранник у основания, чтобы исключить проворот.
2. Наденьте динамометрический ключ на контргайку и плавно увеличивайте усилие без рывков.
3. При достижении порога 180 Н·м сделайте паузу 2-3 минуты для снятия напряжения металла.
4. Доведите момент до 210 Н·м (для стандартных шкворней 1й группы).
5. Проверьте отсутствие люфта рулём: колесо должно поворачиваться без закусывания.

Критические ошибки:

• Использование ударного гайковёрта – приводит к перетяжке.
• Затяжка "на глаз" – погрешность превышает 50%.
• Игнорирование паузы – вызывает ложное ощущение достижения момента.

Контрольные значения момента:

Шкворни 1й группы (стандарт)	200-210 Н·м
Усиленные шкворни	220-230 Н·м
После пробега 500 км	Обязательная повторная проверка

Проверка плавности хода поворотного кулака

После установки новых шкворней поднимите передок автомобиля домкратом, снимите колесо и попросите помощника плавно поворачивать руль влево-вправо. Визуально контролируйте движение кулака относительно верхней и нижней проушин моста – вращение должно происходить без малейших заеданий или рывков по всей амплитуде. Особое внимание уделите моментам перехода через "мертвую точку" в центральном положении.

Одновременно приложите руку к месту посадки шкворня в проушине, ощущая вибрации. Корпус кулака обязан проворачиваться под пальцами равномерно, без толчков и провалов усилия. Насторожитесь при появлении скрежета, щелчков или локального повышения температуры узла – это сигнализирует о перетяжке, перекосе или дефекте втулок.

Ключевые параметры оценки

Используйте динамометр-безмен для объективного замера усилия проворачивания: зацепите его за шпильку рулевой тяги и тяните перпендикулярно оси. Норма для исправного узла – 4-7 кгс на рукоятке при холодном металле. Превышение указывает на:

• Избыточную затяжку гайки шкворня
• Недостаток смазки в пресс-маслёнках
• Деформацию втулок или самого кулака

Обязательно проверьте отсутствие радиального люфта: возьмитесь за кулак в верхней и нижней части, попытайтесь раскачать его вертикально. Допустимый зазор – не более 0.1 мм. При выявлении биения потребуется регулировка гайки или замена втулок.

Симптом	Вероятная причина	Действия
Тугой ход в крайних положениях	Перекос шкворня при запрессовке	Повторная разборка и центрирование
Легкий проворот с рывками	Задиры на втулках или шкворне	Шлифовка деталей или полная замена
Равномерное повышенное усилие	Несоосность проушин моста	Проверка геометрии рамы на стапеле

Важно! Все проверки выполняйте до установки ступицы и тормозного диска – посторонние элементы маскируют дефекты. После сборки проведите контрольный тест на асфальте: машина не должна уводить в сторону при торможении, а руль – возвращаться в ноль без помощи водителя.

Установка защитных резиновых колпаков

После запрессовки шкворней в поворотные кулаки переходите к монтажу резиновых колпаков. Эти элементы выполняют критически важную роль: предотвращают попадание грязи, песка и влаги в зазор между шкворнем и втулкой. Убедитесь, что посадочные места на кулаке и шкворневой опоре очищены от следов коррозии и старой смазки – это обеспечит плотную посадку.

Перед установкой смажьте внутреннюю поверхность колпаков консистентной смазкой (например, Литол-24 или ШРУС-4). Избегайте перекоса при натягивании: колпак должен равномерно "сесть" в канавки на обеих деталях. Особое внимание уделите фиксирующему усику – он должен плотно обжать шейку шкворня без замятий.

Ключевые моменты монтажа

• Контроль целостности: даже микротрещины на резине требуют замены колпака.
• Направление установки: некоторые модели имеют асимметричную форму – сверьтесь с маркировкой (верх/низ или внутрь/наружу).
• Фиксация стопорными кольцами: если конструкция предусматривает их, установите кольца сразу после колпаков.

Типичная ошибка	Последствие	Решение
Недостаточная смазка колпака	Деформация при работе рулевого управления	Нанести смазку толстым слоем на посадочную кромку
Загрязнение посадочной зоны	Потеря герметичности и быстрый износ	Повторно очистить поверхности ветошью с бензином

После монтажа проверьте подвижность узла: колпак не должен натягиваться или проворачиваться при повороте колеса вручную. Регулярно осматривайте резину на предмет потери эластичности или масляных подтёков – это сигнализирует о начале разрушения.

Сборка шаровой опоры и тяг рулевого привода

Установите новые шаровые опоры в поворотные кулаки, соблюдая ориентацию (верх/низ). Затяните крепежные болты с моментом 60-80 Н·м, используя контргайки. Убедитесь в свободном вращении шарнира без заеданий – люфт недопустим.

Наденьте защитные пыльники на шкворни, предварительно заполнив их смазкой Литол-24. Вставьте шкворни сверху в поворотный кулак и ось, совместив отверстия под стопорные пальцы. Смажьте игольчатые подшипники и упорные шайбы.

Ключевые этапы сборки рулевых тяг

1. Вкрутите рулевые наконечники в тяги до примерного положения перед регулировкой
2. Наденьте тяги на шаровые пальцы опор, затяните гайки моментом 120-140 Н·м
3. Зашплинтуйте гайки новыми шплинтами, загнув усики наружу

Проверьте легкость хода рулевого управления, поворачивая сошку вручную. Затяните стопорные пальцы шкворней моментом 50-60 Н·м и разверните их шплинты. Установите крышки шкворней с герметиком.

Компонент	Момент затяжки (Н·м)
Болты шаровой опоры	60-80
Гайки рулевых наконечников	120-140
Стопорные пальцы шкворней	50-60

Калибровка предварительного натяга шкворней

После установки новых шкворней критически важно отрегулировать предварительный натяг – это определяет отсутствие люфтов и плавность хода. Недостаточный натяг вызовет стук и ускоренный износ, чрезмерный приведет к закусыванию рулевого управления и перегреву узла.

Для регулировки потребуется динамометрический ключ с диапазоном 0-20 Н·м, плоский щуп толщиной 0.05 мм и комплект гаечных ключей. Перед началом убедитесь, что поворотный кулак свободно перемещается на шкворнях без перекосов.

Пошаговая процедура регулировки

1. Затяните верхнюю гайку шкворня моментом 7-9 Н·м, вращая поворотный кулак для равномерного распределения смазки.
2. Проверьте усилие проворачивания: кулак должен вращаться от усилия одной руки без заеданий, но с ощутимым сопротивлением.
3. Контролируйте осевой люфт щупом 0.05 мм между верхней проушиной моста и поворотным кулаком – щуп не должен проходить.
4. При превышении усилия вращения ослабьте гайку на 1/8 оборота. При наличии люфта – подтяните на 1/8 оборота.
5. Повторяйте пункты 2-4 до достижения баланса: плавное вращение + отсутствие люфта.
6. Зафиксируйте гайку контргайкой с моментом 50-70 Н·м, постоянно удерживая регулировочную гайку от проворота.

Контроль качества регулировки:

• При покачивании колеса "на 12-3 часа" люфт в шкворнях не ощущается
• Руль поворачивается без заеданий на весу
• После пробега 20-30 км шкворневые узлы остаются холодными

Важно: всегда используйте новую стопорную шайбу и смазывайте резьбу графитной смазкой перед затяжкой. Проверяйте натяг после первых 500 км пробега.

Регулировка затяжки по отсутствию люфта

После установки новых шкворней и подшипников критически важно правильно отрегулировать затяжку гайки. Цель – полное устранение осевого люфта рулевого кулака при сохранении свободного вращения ступицы колеса. Перетяжка приведет к перегреву подшипников и заклиниванию, недотяжка – к появлению опасного биения колеса.

Проверку люфта выполняйте на подвешенном переднем колесе. Зафиксируйте рулевой кулак одной рукой, второй рукой резко дерните колесо вверх-вниз, контролируя зазор между верхним торцом шкворня и опорной шайбой. Допустимый люфт – не более 0.05-0.1 мм (почти неощутим рукой).

Последовательность регулировки

1. Предварительная затяжка: Затяните регулировочную гайку динамометрическим ключом до момента 10-12 Н·м, проворачивая ступицу для равномерной посадки подшипников.
2. Поиск нулевого люфта: Ослабьте гайку на 90°, затем подтягивайте её малыми шагами (15-20°), после каждого шага проверяя люфт и вращение ступицы.
3. Фиксация результата: При достижении плавного вращения ступицы без малейшего вертикального люфта установите контргайку. Удерживайте регулировочную гайку шестигранником, затягивая контргайку моментом 50-70 Н·м.

Контроль после сборки: Опустите автомобиль на землю, покачайте колесо за верхнюю и нижнюю точки – посторонние стуки недопустимы. Совершите пробную поездку на малой скорости, обращая внимание на нагрев ступиц (рука должна терпеть 50-60°C).

Ошибка	Последствие
Недостаточная затяжка	Вибрация колеса, ускоренный износ шкворней
Избыточная затяжка	Перегрев ступицы, деформация подшипников
Отсутствие фиксации контргайкой	Самоотвинчивание, разрушение узла

Важно: Используйте только новые контровочные шайбы и гайки – деформированные детали не гарантируют стабильность регулировки. Проверяйте зазор через 500 км пробега.

Контроль свободы вращения узла рукой

После фиксации поворотного кулака гайками шкворня, но до их окончательной затяжки, необходимо проверить свободу вращения узла. Для этого рукой плавно раскачивайте кулак вокруг оси шкворней в обе стороны. Движение должно быть равномерным, без заеданий или заметного люфта.

Особое внимание уделите моменту начала движения – не должно быть ощутимого сопротивления в начальной фазе поворота. Одновременно контролируйте отсутствие вертикального биения пальцами второй руки, приложенными к месту соединения кулака со шкворнем.

Ключевые параметры контроля

• Плавность хода – вращение без рывков по всей амплитуде
• Отсутствие закусывания – особенно в крайних положениях
• Равномерное усилие – одинаковое сопротивление при повороте влево/вправо
• Нулевой вертикальный люфт – недопустим даже минимальный подъем кулака

Проверка отсутствия заеданий в поворотном кулаке

После установки новых шкворней критически важно убедиться в отсутствии заеданий в поворотном кулаке. Невыполнение этой проверки приводит к ускоренному износу деталей, перегреву узла и резкому ухудшению управляемости автомобиля, особенно на неровных дорогах.

Поворотный кулак должен вращаться на шкворнях плавно, без рывков и точек сопротивления, так как заедания создают локальные перегрузки. Основные причины – неправильная затяжка, деформация посадочных мест, некачественная смазка или попадание абразивных частиц при сборке.

Порядок проверки

Перед началом работ обязательно снимите нагрузку с передней оси, вывесив автомобиль на домкратах. Проворачивайте кулак вручную по всей амплитуде, следуя шагам:

1. Отсоедините рулевую тягу от сошки для исключения влияния рулевого механизма.
2. Проворачивайте кулак медленно в обе стороны, фиксируя усилия:
   • Легкое сопротивление – норма (создается сальниками и смазкой)
   • Резкие провалы или точки заклинивания – дефект
3. Проверьте равномерность хода при разных углах поворота (0°, 10°, 20°, max).

Если обнаружены заедания:

Причина	Решение
Перетяжка гайки шкворня	Ослабить крепление, отрегулировать с моментом 7-12 Н·м
Загрязнение смазки	Разобрать узел, очистить полости, заменить смазку ШРБ-4
Деформация втулок	Заменить втулки, проверить геометрию посадочных отверстий

После устранения причин повторите проверку. Допускается равномерное усилие на рукоятке ключа 2-5 кг по всей амплитуде. Обязательно проверьте работу узла под нагрузкой после опускания автомобиля.

Монтаж тормозного суппорта на место

После установки ступицы и тормозного диска, аккуратно наденьте суппорт на диск, совместив направляющие пальцы с отверстиями в скобе. Убедитесь, что колодки правильно расположены в посадочных пазах без перекосов. Придерживайте суппорт одной рукой, чтобы избежать нагрузки на тормозной шланг.

Вставьте крепежные болты суппорта в отверстия скобы, предварительно очистив резьбу и нанеся на нее медную смазку для предотвращения прикипания. Затяните болты крест-накрест с усилием, рекомендованным производителем (обычно 70-90 Н·м), используя динамометрический ключ. Избегайте перетяжки – это может повредить направляющие втулки.

Ключевые этапы и рекомендации

Обязательно выполните следующие действия:

• Проверьте состояние резиновых пыльников направляющих пальцев – при трещинах или разрывах замените их
• Смажьте пальцы суппорта специальной высокотемпературной смазкой (типа MS-1600)
• Убедитесь в свободном ходе суппорта – он должен перемещаться без заеданий

После установки прокачайте тормозную систему в следующем порядке:

1. Правое заднее колесо
2. Левое заднее колесо
3. Правое переднее колесо
4. Левое переднее колесо

Проверочная таблица после монтажа:

Параметр	Требование
Свободное вращение колеса	Без затирания колодок о диск
Уровень тормозной жидкости	Между MIN/MAX в бачке
Отсутствие подтеков	Осмотр соединений шлангов

Перед выездом несколько раз нажмите на педаль тормоза до появления устойчивого сопротивления. Совершите тестовую поездку на малой скорости, проверяя эффективность торможения и отсутствие посторонних шумов.

Установка колёс и опускание автомобиля

После фиксации гаек шкворней и сборки узлов подвески переходите к монтажу колёс. Предварительно убедитесь в корректной установке ступичных подшипников и отсутствии люфтов рулевых тяг. Затяните колёсные болты крест-накрест с рекомендованным моментом (обычно 90-110 Н·м для УАЗ), используя динамометрический ключ.

Плавно опустите автомобиль с домкратов на землю. Не начинайте регулировку развала сразу – дайте подвеске "устояться" под нагрузкой 10-15 минут. Проверьте уровень масла в редукторе переднего моста при необходимости доливки после замены сальников.

Контроль параметров после замены

Обязательные этапы проверки:

• Сход-развал: выполните регулировку углов установки колёс (особенно развала) в сервисе. Неправильные значения вызывают ускоренный износ резины.
• Люфт руля: проверьте суммарный свободный ход рулевого колеса (норма для УАЗ – не более 10°).
• Тест-драйв: при движении на малой скорости прислушайтесь к стукам в передней подвеске и оцените стабильность траектории.

Таблица критичных параметров:

Зазор в шкворнях	Должен отсутствовать вертикальный люфт
Свободный ход руля	Максимум 10 градусов
Развал колёс	Рекомендуемое значение: -0.5° ± 0.5°

Проверка работоспособности рулевого управления после замены шкворней

После установки новых шкворней критически важно проверить отсутствие люфтов в рулевом механизме. Зафиксируйте передние колеса на весу домкратом, затем попросите помощника поворачивать руль влево-вправо, контролируя соединения: шаровые опоры, рулевые тяги и сошку. Любое подрагивание или зазор требуют немедленной подтяжки резьбовых соединений или замены изношенных элементов.

Проведите тест на плавность хода руля во всем диапазоне. Резкие рывки, заедания или неравномерное усилие при вращении часто указывают на неправильную регулировку подшипников шкворней либо деформацию поворотных кулаков. Обязательно проверьте герметичность сальников – течь смазки из-под пыльников приведет к ускоренному износу новых деталей.

Ключевые этапы диагностики

• Контроль уровня масла в редукторе рулевого управления и ГУР (при наличии)
• Проверка углов установки колес – после замены шкворней развал-схождение обязателен
• Тест на возврат руля в нейтральное положение после поворота

Симптом	Возможная причина
Стук при езде по неровностям	Недостаточная затяжка гайки шкворня, износ втулок
Тугой ход руля в крайних положениях	Перетянуты подшипники, деформация поворотного кулака
Вибрация на скорости	Нарушенный развал-схождение, дисбаланс колес

Обкатка первые 500 км требует щадящего режима: избегайте резких маневров, бездорожья и перегрузок. Регулярно осматривайте зону установки шкворней на предмет появления следов смазки или металлической стружки – это сигнализирует о необходимости внепланового обслуживания.

Контроль уровня смазки в шкворневых узлах

Регулярная проверка смазки в шкворневых узлах критически важна для предотвращения ускоренного износа деталей и сохранения точности управления. Отсутствие достаточного количества смазочного материала приводит к увеличению трения, перегреву шкворней и деформации втулок, что влечёт за собой люфт рулевого управления и снижение безопасности.

Контроль уровня осуществляется через пресс-маслёнки, расположенные в верхней и нижней частях каждого шкворня. Перед проверкой тщательно очистите зону вокруг мазниц от грязи и остатков старой смазки, чтобы исключить попадание абразивных частиц внутрь узла при обслуживании. Используйте для очистки ветошь и металлическую щётку.

Порядок обслуживания

1. Домкратьте переднюю ось и снимите колесо для доступа к шкворню.
2. Нажмите на шприц до появления свежей смазки из-под защитных колпачков.
3. Старая смазка должна вытесняться полностью – её выход сигнализирует о заполнении полости.
4. Удалите излишки материала ветошью, чтобы избежать налипания пыли.

Рекомендуемые материалы: используйте тугоплавкие литиевые смазки (например, Shaeffer's 238 или Liqui Moly LM 47), устойчивые к вымыванию водой и высоким нагрузкам. Запрещено применять графитовые составы или солидол – они не обеспечивают достаточной защиты.

Признаки недостатка смазки:

• Характерный скрип или хруст при повороте руля
• Заедание рулевого управления
• Видимая коррозия на штоках шкворней
• Трещины или разрывы пыльников

Параметр	Норма	Риск при нарушении
Периодичность контроля	Каждые 5 000 км	Залипание игольчатых подшипников
Объём смазки на узел	15-20 грамм	Перегрев и заклинивание

Игнорирование процедуры вызывает необратимые последствия: выкрашивание опорных подшипников, образование задиров на цапфе, деформацию поворотного кулака. В критических случаях возможен отрыв колеса при движении из-за разрушения шкворневой группы.

Рекомендации по обкатке после замены шкворней

Первые 500 км после замены шкворней критически важны для притирки новых деталей. Избегайте резких манёвров, экстренного торможения и движения по бездорожью – это создаёт экстремальные нагрузки на неподготовленные узлы.

Контролируйте состояние шкворневых соединений каждые 100-150 км пробега. Проверяйте отсутствие люфта рулевых тяг, степень затяжки резьбовых соединений и наличие смазки в пресс-маслёнках – подтяжка может потребоваться из-за естественной усадки деталей.

Основные правила обкатки

• Скоростной режим: Не превышайте 70 км/ч первые 300 км, далее – до 90 км/ч до завершения обкатки
• Дорожное покрытие: Используйте только ровный асфальт – кочки и ухабы провоцируют ударные нагрузки
• Плавность управления: Повороты руля выполняйте медленно, без рывков, особенно на малой скорости
• Контроль температуры: После поездки проверяйте нагрев ступиц – локальный перегрев указывает на перетяжку или недостаток смазки

Обязательно повторите смазку шкворней через 200 км пробега. Используйте только рекомендованные составы (например, Литол-24 или ШРУС-4) – консистентные смазки выдавливают загрязнения из зоны контакта.

При появлении стуков, заеданий руля или вибрации на рулевой колонке – немедленно прекратите эксплуатацию. Проведите диагностику узла перед дальнейшим движением во избежание разрушения деталей.

Периодичность обслуживания шкворневых соединений

Стандартный интервал обслуживания шкворневых соединений на УАЗ «Буханка» составляет 10 000–15 000 км пробега или ежегодно – в зависимости от того, что наступает раньше. Эта норма актуальна для эксплуатации в нормальных дорожных условиях с умеренными нагрузками.

При интенсивной езде по бездорожью, грязи или перевозке тяжелых грузов периодичность сокращается до 5 000 км. Зимняя эксплуатация в условиях реагентов требует дополнительного контроля каждые 3 000–4 000 км из-за риска коррозии.

Факторы, влияющие на частоту обслуживания

• Дорожные условия: бездорожье, грязь, вода и песок ускоряют износ
• Стиль вождения: агрессивное руление увеличивает нагрузки
• Качество смазки: дешевые материалы требуют частого обновления
• Признаки износа: появление люфта или стука – сигнал для внепланового ТО

Рекомендуемые интервалы обслуживания:

Условия эксплуатации	Проверка состояния	Замена смазки
Город/трасса (норма)	10 000 км	15 000 км
Бездорожье/грузы	3 000–5 000 км	5 000 км
Зимний период	После глубоких луж или реагентов	3 000–4 000 км

Обязательно проверяйте шкворни при каждом ТО: замеряйте вертикальный люфт (допуск – не более 0.5 мм), осматривайте пыльники на целостность, контролируйте усилие поворота руля. Используйте только термостойкие смазки (например, ШРУС-4 или аналоги).

Диагностика износа при плановом ТО

При плановом техническом обслуживании УАЗ "буханка" обязательной проверке подлежит состояние шкворневых узлов передней подвески. Данная процедура предотвращает критический износ деталей, влияющих на безопасность управления. Своевременное выявление люфтов и деформаций позволяет избежать дорогостоящего ремонта смежных компонентов рулевого тракта.

Диагностику проводят при вывешенных передних колесах, используя комбинацию визуального осмотра и инструментальных замеров. Особое внимание уделяют точкам контакта шкворня с втулками поворотной цапфы и опорными подшипниками. Ниже перечислены ключевые этапы проверки.

Методы выявления неисправностей

• Визуальный осмотр: поиск трещин на корпусе шкворня, сколов на тефлоновых втулках, следов коррозии в посадочных местах.
• Контроль люфтов: покачивание колеса в вертикальной плоскости (признак износа подшипников) и горизонтальной плоскости (указывает на разбитые втулки).
• Проверка усилия проворота: вращение цапфы динамометрическим ключом (норма: 0.3-1.0 Н·м для новых узлов).

Симптом	Вероятная причина	Способ подтверждения
Стук при проезде неровностей	Критический износ втулок	Замер зазора щупом между цапфой и осью
Закусывание руля	Деформация шкворня или отсутствие смазки	Разборка узла, осмотр поверхности на задиры
Неравномерный износ шин	Нарушение углов установки колес из-за люфтов	Контроль положения шкворня относительно вертикали

Важно: При замене шкворней обязательно устанавливаются новые стопорные кольца и смазочные фитили. Игнорирование этого правила приводит к ускоренному выходу узла из строя. После сборки выполняется регулировка затяжки гайки шкворня до момента плавного проворота цапфы без вертикального биения.

Симптомы неисправных шкворней (типичные признаки)

Износ шкворней на УАЗ Буханка проявляется характерными признаками, которые напрямую влияют на управляемость и безопасность. Игнорирование этих симптомов приводит к ускоренной деформации смежных деталей подвески и шин.

Своевременное выявление проблем позволяет избежать критических последствий. Вот ключевые индикаторы, требующие внимания:

• Стук или глухие удары в передней подвеске при проезде мелких неровностей, ям или рельсов. Звук особенно отчётлив на малой скорости.
• Вибрация руля на определённых скоростях (обычно 60-80 км/ч), усиливающаяся при торможении или поворотах.
• Самопроизвольный увод автомобиля в сторону при движении по прямой, требующий постоянного подруливания для сохранения траектории.
• Тугой или "закусывающий" руль при маневрировании, особенно заметный в крайних положениях колёс.
• Неравномерный износ протектора передних шин ("ступенька" по краям, пилообразные заусенцы на боковинах).
• Люфт передних колёс, выявляемый при покачивании колеса в вертикальной плоскости руками (предварительно вывесив домкратом).
• Металлический скрип или скрежет при повороте руля на месте или на низкой скорости.

Обработка резьбовых соединений медной смазкой

При замене шкворней УАЗ Буханка резьбовые соединения (стяжные болты, гайки шкворней) подвергаются экстремальным нагрузкам и коррозии. Без защиты металл "прикипает", что осложнит будущий демонтаж или сорвёт резьбу при откручивании.

Медная смазка – оптимальное решение: её частицы выдерживают температуры до +1100°C и создают антифрикционный слой. Она химически нейтральна, предотвращает электрохимическую коррозию между стальными деталями и не выгорает.

Технология нанесения и важные нюансы

Порядок обработки:

1. Очистите резьбу болтов и гаек металлической щёткой от ржавчины и грязи.
2. Обезжирьте соединение растворителем (уайт-спирит, бензин "Калоша").
3. Нанесите смазку тонким слоем на всю длину резьбы. Используйте кисть или аэрозольный баллон.
4. Соберите узел, не вытирая излишки – они сыграют роль герметика.

Ключевые правила:

• Не смешивайте медную смазку с графитовыми или литиевыми составами – это снижает эффективность.
• Избегайте попадания на тормозные диски или колодки: медь снижает трение в тормозной системе.
• Контролируйте момент затяжки: смазка уменьшает трение, поэтому усилие должно быть на 15–20% ниже указанного в мануале.

Преимущество	Эффект для шкворней
Высокая термостойкость	Защита при нагреве от трения в шарнире
Антикоррозийные свойства	Барьер против окисления и задиров
Стабильность давления	Сохранение свойств под нагрузкой стяжных болтов

Важно: даже с медной смазкой ежегодно проверяйте состояние резьбовых соединений шкворней – агрессивная эксплуатация требует профилактики.

Меры предосторожности при работе с ударным инструментом

Использование молотков, кувалд или пневмоинструмента при демонтаже шкворней требует строгого соблюдения техники безопасности. Неправильное применение ударного инструмента может привести к травмам рук, глаз или повреждению компонентов подвески автомобиля.

Всегда проверяйте состояние инструмента перед началом работ: молотки должны иметь надежно зафиксированные рукоятки без трещин, а пневматические устройства – исправные шланги и соединения. Убедитесь в отсутствии посторонних в зоне возможного разлета осколков.

Ключевые правила безопасности

1. Защита глаз: используйте прозрачный щиток или очки при выбивании шкворней – ржавчина и металлические частицы часто разлетаются под ударами
2. Фиксация деталей: закрепите поворотный кулак в тисках через мягкие прокладки, исключая его смещение при ударах
3. Правильный подбор инструмента:
   • Для выбивания шкворней применяйте медную или алюминиевую выколотку
   • Диаметр бойка должен соответствовать размеру шкворня
   • Избегайте использования зубил с поврежденными краями
4. Техника нанесения ударов:

   Ситуация	Рекомендация
   Прилипший шкворень	Примените WD-40, избегайте чрезмерных ударов по рычагам подвески
   Использование съемника	Удары наносите строго по оси шкворня, без перекосов

5. Контроль усилия: начинайте с легких постукиваний, увеличивая интенсивность постепенно. При сопротивлении детали – остановитесь и проверьте причину заклинивания

Ошибки новичков при самостоятельной замене узла

Неправильная диагностика – частая отправная точка проблем. Многие начинающие мастера путают стук шкворней с неисправностями рулевых тяг, шаровых опор или ступичных подшипников, что ведет к бесполезной разборке узла. Без точного выявления источника посторонних звуков и люфтов работы будут потрачены впустую.

Игнорирование подготовки к процедуре – критичный просчёт. Попытки открутить закисшие гайки без обработки проникающей смазкой (WD-40, "жидкий ключ") часто заканчиваются срывом граней или поломкой инструмента. Отсутствие домкратов, страховочных подставок и спецключей для регулировки создаёт прямой риск травм.

Типичные технические ошибки

Несоблюдение технологии демонтажа:

• Снятие стопорных колец без использования съёмника или молотка с зубилом, что деформирует посадочные места.
• Выбивание шкворней кувалдой "в лоб", приводящее к повреждению поворотного кулака и необходимости его замены.

Неправильная установка компонентов:

1. Забывают смазать игольчатые подшипники и внутренние поверхности втулок перед сборкой. Сухая сборка вызывает ускоренный износ.
2. Перетягивают регулировочные гайки шкворней после запрессовки. Это провоцирует закусывание рулевого управления и повышенную нагрузку на подшипники.
3. Не проверяют соосность отверстий в мосту и кулаке перед запрессовкой шкворня. Перекос ведет к заклиниванию узла.

Ошибка	Последствие	Решение
Использование неоригинальных или некачественных запчастей	Быстрый износ, повторный стук через 500-1000 км	Покупка шкворней/втулок проверенных брендов (TRW, SSS)
Пренебрежение заменой стопорных колец и сальников	Выпадение шкворня, попадание грязи в узел	Обязательная замена всех расходников комплектом

Финал без контроля: После сборки забывают проверить свободный ход руля и отсутствие подклиниваний. Невыполнение регулировки углов развала-схождения сразу после замены приводит к ускоренному износу резины и ухудшению управляемости.

Использование ремонтных втулок вместо замены цапфы

Ремонтные втулки предлагают альтернативу полной замене изношенной цапфы шкворня на УАЗ "Буханка". Они устанавливаются непосредственно в посадочное отверстие цапфы, восстанавливая геометрию и устраняя люфт, вызванный выработкой металла.

Этот метод особенно актуален при умеренном износе, когда сама цапфа не имеет критических повреждений или деформаций. Втулки изготавливаются из износостойких материалов (чаще бронзы или композитов), обеспечивая плавность хода шкворня и продлевая ресурс узла.

Ключевые аспекты применения втулок

Преимущества перед заменой цапфы:

• Экономия средств: Втулки значительно дешевле новой цапфы.
• Сохранение оригинальной детали: Не требуется демонтаж и замена цапфы (трудоемкая операция, часто требующая специнструмента).
• Ремонтопригодность: Проще заменить изношенную втулку в будущем, чем менять цапфу повторно.

Процесс установки:

1. Тщательная очистка посадочного отверстия цапфы от грязи, старой смазки и задиров.
2. Аккуратная запрессовка ремонтной втулки с использованием оправки или съемника для обеспечения соосности.
3. Обязательная обработка внутренней поверхности втулки разверткой под точный размер шкворня.
4. Обильная смазка шкворня и втулки перед сборкой (рекомендуется ШРУС-смазка или Литол-24).

Важные ограничения и требования:

• Применим ТОЛЬКО при отсутствии сильной деформации или глубоких задиров на самой цапфе.
• Качество ремонта напрямую зависит от точности запрессовки втулки и последующей развертки отверстия.
• Обязательно используйте втулки, предназначенные именно для модели УАЗ 2206/3909/3741 ("Буханка").
• После установки необходим тщательный контроль момента затяжки гайки шкворня и последующая регулировка схождения колес.

Выбор смазочных материалов для тросиков

Правильный выбор смазки для тросиков управления напрямую влияет на их долговечность и плавность хода. Основная задача – минимизировать трение внутри оболочки, защитить металлические жилы от коррозии и предотвратить заедание, особенно в условиях влажности и перепадов температур, характерных для эксплуатации УАЗ Буханка.

Использование неподходящих материалов приводит к заклиниванию тросов, увеличению усилия на педалях или рычагах, а в критических случаях – к обрыву. Смазка должна сохранять свойства при экстремальных температурах (от -40°C зимой до +80°C в подкапотном пространстве летом) и противостоять вымыванию водой.

Критерии выбора и рекомендуемые типы смазок

• Графитовая смазка: Классический вариант. Обладает хорошими антифрикционными свойствами, не боится воды и высоких температур. Минус – может загустеть на сильном морозе.
• Силиконовая смазка (спрей или гель): Оптимальна для зимней эксплуатации. Не густеет на холоде, отталкивает влагу и грязь, легко наносится через защитный колпачок оболочки троса.
• Смазки с дисульфидом молибдена (MoS2): Обеспечивают максимальную защиту от износа при высоких нагрузках, подходят для тросиков сцепления и акселератора.
• Тефлоновые (PTFE) составы: Создают скользкое покрытие с минимальным коэффициентом трения, устойчивы к смыванию.

Категорически не рекомендуется:

• Обычные моторные или трансмиссионные масла: стекают, притягивают пыль, быстро теряют свойства.
• Солидол, Литол-24: окисляются, засыхают со временем, образуют комки.
• WD-40 и аналоги: это не смазка, а очиститель/вытеснитель влаги. Обеспечит кратковременное улучшение, но ускорит износ.

Правила применения:

1. Очистите доступные участки троса и входы в оболочку от старой смазки и грязи.
2. Снимите защитные резиновые колпачки на концах оболочки.
3. Используйте специальный шприц с тонким носиком или трубочку баллончика для подачи смазки внутрь оболочки.
4. Наносите состав до появления его излишков с противоположного конца.
5. Активно поработайте тросиком (подергайте), распределяя смазку по всей длине.
6. Удалите излишки, установите колпачки на место.

Проводите обработку тросиков смазкой профилактически – не реже раза в год или при первых признаках тугого хода (особенно перед зимним сезоном). Это сохранит легкость управления и предотвратит внезапные отказы.

Комплектация ремкомплекта: что должно входить

Полноценный ремкомплект для замены шкворней на УАЗ Буханка должен включать все детали, подверженные износу в этом узле. Отсутствие даже одного элемента сделает замену неполной и сократит срок службы восстановленного механизма.

Проверяйте комплектацию перед покупкой – дешёвые наборы часто исключают ключевые позиции. Стандартный заводской вариант должен содержать следующие компоненты.

• Шкворни (пара) – новые стальные оси с антикоррозийным покрытием, левый и правый
• Бронзовые втулки (4 шт) – запрессовываются в поворотные кулаки
• Уплотнительные кольца (сальники) – 4 шт (по 2 на каждый шкворень)
• Стопорные кольца – 2 шт для фиксации шкворней снизу
• Игольчатые подшипники – 2 комплекта (верхние опоры)
• Прокладки поворотных кулаков – 2 шт (между кулаком и тормозным щитом)

Дополнительно могут потребоваться гайки ступиц (если старые повреждены) и смазка ШРУС-4 (50-70 г на сторону). Отсутствие в комплекте игольчатых подшипников или бронзовых втулок – повод поискать другой вариант.

Последствия несвоевременной замены шкворней

Износ шкворней напрямую влияет на управляемость и безопасность УАЗ "Буханка". Игнорирование признаков неисправности (стуки, люфт руля, неравномерный износ резины) приводит к прогрессирующей деформации сопрягаемых деталей поворотного кулака и цапфы. Возникает биение колеса, разрушаются сальники и подшипники, ускоряется износ шин.

Критический износ провоцирует заклинивание передних колес в крайнем положении или полный отрыв поворотного кулака от цапфы на ходу. Это гарантированно вызывает потерю контроля над автомобилем, особенно на высокой скорости или при маневрировании. Ремонт после такого отказа потребует замены не только шкворней, но и поврежденных узлов подвески.

Основные риски

• Деформация поворотных кулаков - Выработка посадочных отверстий под шкворни приводит к необратимому изменению геометрии узла.
• Разрушение подшипников и сальников - Попадание грязи через разбитые посадочные места ускоряет износ уплотнений и течь смазки.
• Ускоренный износ шин - Нестабильный угол схождения/развала колес вызывает "грыжу" или "пилообразный" износ протектора.

Этапы эскалации проблемы

1. Появление стука в передней подвеске при проезде неровностей
2. Возникновение люфта рулевого колеса и "виляние" по курсу
3. Затрудненный поворот руля, скрежет в узле крепления колеса
4. Частичное или полное заклинивание переднего колеса
5. Отрыв поворотного кулака от цапфы с потерей управления

Компонент	Последствия износа шкворней	Средняя стоимость ремонта
Шкворни	Искривление, задиры, ступенчатый износ	1 500 - 3 000 руб.
Поворотный кулак	Разрушение посадочных втулок, трещины	8 000 - 15 000 руб.
Цапфа	Деформация, повреждение резьбы	4 000 - 7 000 руб.
Шины (пара)	Преждевременный износ за 2-3 тыс. км	12 000 - 20 000 руб.

Экономия на своевременной замене шкворней всегда оборачивается многократными затратами на ремонт смежных узлов. Особенно опасно сочетание изношенных шкворней с увеличенными колесными дисками или внедорожной резиной - нагрузка на узел возрастает в 1.5-2 раза.

Список источников

Официальные руководства по ремонту УАЗ-2206, УАЗ-3303 и УАЗ-3909. Техническая документация от производителя по обслуживанию передней подвески. Каталоги запчастей с указанием каталожных номеров оригинальных и аналоговых шкворней.

Специализированные форумы владельцев УАЗ: UAZBUKA, Клуб УАЗоводов, разделы по ремонту подвески. Видеоинструкции на YouTube-каналах автомобильных мастеров по замене шкворней. Статьи на автомобильных порталах: "Принцип работы шкворневой подвески", "Диагностика износа шкворней УАЗ".

Видео: замена шкворней уаз


• Ремонт и замена подрулевых переключателей ВАЗ 2107

• Подключение реле для обогрева заднего стекла

• Citroën C-Elysee - отзывы владельцев, технические данные, фото автомобиля
