Ремонт и замена подрулевых переключателей ВАЗ 2107

Статья обновлена: 18.08.2025

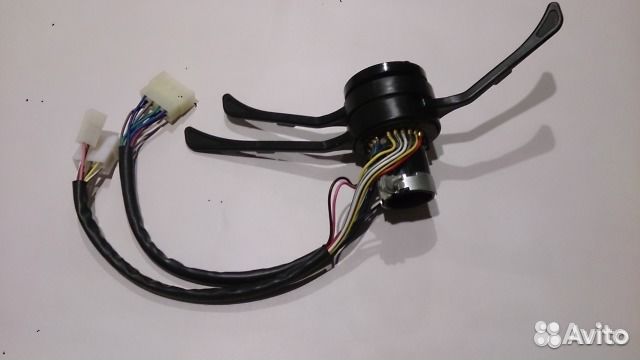

Подрулевые переключатели на ВАЗ 2107 управляют световыми приборами и стеклоочистителями – их исправность напрямую влияет на безопасность и комфорт вождения.

Выход из строя этих узлов проявляется отказом поворотников, фар, дворников или омывателя – своевременная диагностика и ремонт критически важны.

В статье подробно разберем устройство подрулевых переключателей "семерки", типичные неисправности, методы их устранения и пошаговый алгоритм замены.

Признаки неисправности переключателя указателей поворотов

Переключатель указателей поворотов на ВАЗ 2107 подвержен износу и загрязнению контактов, что проявляется характерными симптомами. Первым тревожным сигналом становится отказ поворотников активироваться при движении рычага в нужное положение.

Другим распространённым признаком является самопроизвольное отключение сигнала поворота до завершения манёвра или отсутствие автоматического возврата рычага в нейтраль после выравнивания руля. Это создаёт опасные ситуации на дороге и требует немедленной диагностики.

Основные симптомы поломки:

Не включается левый/правый поворот: сигналы не активируются при перемещении рычага в одну или обе стороны.
Не срабатывает аварийная сигнализация: кнопка "аварийки" не включает мигание всех указателей.
Отсутствие щелчков реле: не слышно характерного звука работы прерывателя при активации.
Рычаг не фиксируется: переключатель не удерживается во включённом положении и отскакивает назад.
Не гаснет индикатор на панели: стрелка поворота продолжает гореть после выравнивания руля.

Симптом	Возможная причина в переключателе
Поворотники работают только при сильном нажатии	Окисление контактов или деформация токопроводящих пластин
Самопроизвольное мигание указателей	Замыкание контактов внутри блока из-за повреждения изоляции
Не отключается сигнал поворота	Износ фиксирующего механизма или поломка возвратной пружины

Важно! Перед заменой переключателя исключите проблемы с реле, предохранителем F2 (8А), лампами в фарах и массой кузова – эти неисправности дают схожие симптомы.

Симптомы поломки переключателя света (ближний/дальний)

Неисправность подрулевого переключателя света проявляется характерными признаками, напрямую влияющими на управление автомобилем в темное время суток. Первые симптомы обычно возникают спорадически, но со временем прогрессируют до полного отказа функций.

Игнорирование этих признаков может привести к опасным ситуациям на дороге из-за неработающей системы освещения. Оперативная диагностика критически важна при обнаружении следующих проблем:

Частичная или полная потеря функций:
- Ближний свет не включается, а дальний работает исправно (или наоборот)
- Полный отказ обоих режимов при исправных лампах и предохранителях
Нестабильная работа при переключении:
- Необходимость многократного нажатия на рычаг для срабатывания
- Самопроизвольное переключение между режимами во время движения
- Мигание фар при вибрации рулевой колонки
Физические дефекты управления:
- Залипание рычага в одном положении
- Посторонние звуки (щелчки, хруст) при переключении
- Чрезмерный люфт или тугое движение рычага
Сопутствующие электрические проблемы:
- Одновременное включение ближнего и дальнего света
- Срабатывание подсветки панели приборов только при определенном угле поворота рычага
- Перегорание ламп чаще обычного

Необходимые инструменты для демонтажа подрулевых переключателей

Для самостоятельного демонтажа подрулевых переключателей на ВАЗ 2107 потребуется минимальный набор общедоступных инструментов. Большинство из них имеется в стандартном наборе автолюбителя.

Основные операции не требуют специального оборудования, но важно подобрать инструменты правильного размера, чтобы исключить повреждение пластиковых элементов и крепежа.

Набор инструментов

Крестовая отвертка PH2 – для откручивания саморезов крепления кожуха рулевой колонки.
Плоская отвертка (4-5 мм) – для аккуратного поддевания защелок и фиксаторов.
Торцевой ключ на 10 мм с воротком – потребуется при необходимости снятия рулевого колеса.
Съемник стопорного кольца (если планируется демонтаж руля).
Фонарик – для подсветки труднодоступных зон за рулевой колонкой.

Снятие пластикового кожуха рулевой колонки ВАЗ 2107

Пластиковый кожух рулевой колонки состоит из двух симметричных половин – верхней и нижней, соединенных винтами. Для доступа к подрулевым переключателям необходимо демонтировать обе части кожуха, предварительно отсоединив рулевое колесо.

Подготовьте крестовую отвертку, после чего выполните следующие действия в строгой последовательности. Убедитесь, что ключи зажигания извлечены, а руль зафиксирован в нейтральном положении.

Пошаговая инструкция

Снимите рулевое колесо: открутите гайку крепления руля, отметьте положение шлицов маркером, затем аккуратно стяните руль съемником.
Демонтируйте переключатели: отсоедините разъемы поворотников и стеклоочистителей, выкрутите крепежные винты корпусов переключателей.
Открутите винты кожуха:
- 4 винта на нижней части кожуха (2 спереди, 2 снизу)
- 3 винта на верхней части (под рулевой колонкой)
Разделите половинки кожуха: потяните нижнюю часть вниз, освобождая фиксаторы, затем снимите верхнюю часть движением вверх.

Элемент	Кол-во винтов	Расположение
Нижний кожух	4 шт	Передние/нижние крепления
Верхний кожух	3 шт	Зона под рулевой колонкой

При обратной сборке соблюдайте последовательность: сначала закрепите верхнюю часть кожуха, затем установите нижнюю, равномерно затягивая винты крестообразным способом. Убедитесь в отсутствии перекосов и зазоров между половинками.

Отсоединение разъёмов электрических подключений

Перед началом любых манипуляций с проводами и контактами обязательно снимите минусовую клемму с аккумуляторной батареи. Это исключит риск короткого замыкания и защитит электрооборудование автомобиля от повреждений в процессе работ. Убедитесь, что ключ зажигания находится в положении "0".

Осмотрите все разъёмы, подключённые к блоку подрулевых переключателей. Обычно их два или три, в зависимости от комплектации автомобиля. Запомните или сфотографируйте расположение каждого разъёма перед отсоединением – это упростит последующую сборку. Обратите внимание на цветовую маркировку проводов и конструктивные особенности разъёмов (фиксаторы, ключи).

Порядок отключения разъёмов

Найдите пластиковый фиксатор (защёлку) на каждом разъёме. Фиксатор может располагаться сверху, сбоку или снизу корпуса.
Аккуратно нажмите на фиксатор пальцем или тонкой плоской отвёрткой. Избегайте чрезмерного усилия, чтобы не сломать пластик.
Удерживая фиксатор в отжатом положении, потяните корпус разъёма (не за провода!) по направлению от блока переключателей. Разъём должен отсоединиться с характерным щелчком.
Если разъём не поддаётся, проверьте, полностью ли отжат фиксатор. Не применяйте грубую силу – это приведёт к поломке креплений.

После снятия внимательно осмотрите контакты внутри разъёма и на блоке переключателей. Ищите признаки:

Окисления (белый или зелёный налёт)
Оплавления (потемнение пластика, деформация)
Коррозии (рыжие пятна)
Надломы проводников у основания разъёма

При обнаружении окисления аккуратно зачистите контакты мелкой наждачной бумагой (№600-800) или специальным очистителем электроцепей. Сильно повреждённые разъёмы подлежат замене. Убедитесь, что отсоединённые разъёмы не свисают и не натягивают проводку – аккуратно отведите их в сторону.

Демонтаж крепёжных винтов переключателя поворотов

Обесточьте бортовую сеть автомобиля, сняв отрицательную клемму с аккумуляторной батареи. Отогните фиксирующие лепестки или снимите декоративные заглушки (при наличии), чтобы получить доступ к головкам винтов крепления корпуса переключателя к рулевой колонке.

Подготовьте отвёртку с крестообразным шлицем типа PH2. Тщательно совместите жало инструмента с прорезями крепёжных элементов, исключая перекосы. Приложите умеренное усилие при откручивании, чтобы предотвратить срыв шлицов.

Последовательность работ

Ослабьте верхний крепёжный винт до момента свободного прокручивания резьбы
Повторите операцию с нижним винтом, удерживая корпус переключателя
Полностью выкрутите оба фиксатора, сохраняя их в магнитной тарелке
Проверьте наличие под винтами шайб-гроверов - при обнаружении аккуратно сложите их отдельно

Важно: не допускайте падения винтов в полости рулевой колонки. При затруднённом откручивании обработайте резьбовое соединение проникающей смазкой типа WD-40 и выждите 3-5 минут перед повторной попыткой.

Тип крепежа	Размер	Момент затяжки (новые)
Винт крепления	М4×16 мм	1,5-2 Н·м

Извлечение переключателя управления светом фар

Для доступа к переключателю необходимо снять пластиковый кожух рулевой колонки. Открутите крестовой отверткой два самореза снизу кожуха и аккуратно разъедините половинки верхнего и нижнего кожухов, осторожно отжимая фиксаторы по периметру. Приложите умеренное усилие, чтобы не сломать пластиковые защелки.

После снятия кожуха переключатель будет виден слева от рулевого вала. Отсоедините электрический разъем, нажав на фиксатор язычка и потянув колодку проводов на себя. Убедитесь, что разъем свободен и не зацеплен за соседние элементы перед полным извлечением.

Процесс демонтажа

Фиксация переключателя: Корпус закреплен в кронштейне одной пластиковой защелкой сверху.
Освобождение: Пальцем или плоской отверткой аккуратно отожмите защелку вверх, одновременно поддевая корпус переключателя снизу.
Извлечение: Потяните переключатель вдоль рулевой колонки в сторону водительского сиденья, освобождая направляющие выступы из пазов кронштейна.

Проверьте состояние контактов и пластиковых деталей механизма после извлечения. При установке нового переключателя совместите направляющие с пазами кронштейна и надавите до характерного щелчка защелки.

Разборка корпуса переключателя поворотов для чистки контактов

Отсоедините минусовую клемму аккумулятора перед началом работ. Снимите пластиковую накладку рулевой колонки, открутив саморезы крестовой отверткой.

Осторожно подденьте фиксаторы переключателя поворотов тонкой отверткой. Отсоедините разъемы проводов, запоминая их расположение.

Последовательность разборки

Выкрутите винты на задней крышке корпуса переключателя
Разделите корпус на две половинки легким нажатием
Извлеките поворотный механизм с контактной группой
Снимите пружину фиксатора положения рычага

Очистка контактов: Используйте ватную палочку, смоченную в изопропиловом спирте. Удаляйте окислы с металлических пластин до появления блеска. Особое внимание уделите подвижным контактам-дорожкам.

Деталь	Способ очистки
Неподвижные контакты	Ластик для карандашей
Подвижные дорожки	Мягкая ветошь без ворса
Пружинные элементы	Сжатый воздух

Не применяйте абразивные материалы - это повредит токопроводящий слой. После чистки просушите детали 10-15 минут перед сборкой.

Разборка механизма переключателя света: выявление изношенных деталей

После снятия переключателя с рулевой колонки приступайте к его разборке. Отогните фиксаторы на корпусе тонкой отверткой, аккуратно разделите половинки корпуса. Извлеките контактную группу и подвижный кулачок, запоминая их исходное положение для последующей сборки.

Очистите все компоненты от грязи и старой смазки ветошью, смоченной в бензине или WD-40. Внимательно осмотрите детали под ярким освещением, используя лупу для точного выявления дефектов. Проверьте целостность пластиковых элементов и отсутствие трещин в местах крепления пружин.

Критичные узлы для диагностики

Контактные площадки: Ищите глубокие борозды, потертости или оплавление металла. Обгоревшие контакты восстановлению не подлежат.
Подвижные лапки: Проверьте толщину токопроводящего слоя и упругость пружинящих элементов. Износ приводит к нестабильному замыканию цепи.
Пластиковый кулачок: Осмотрите выступы и канавки на предмет сколов или деформации. Даже незначительные повреждения нарушают переключение режимов.
Шарик и пружина фиксатора: Убедитесь в свободном ходе шарика в посадочном гнезде и отсутствии коррозии на пружине.

Деталь	Признак износа	Решение
Центральная ось	Люфт, заедание при повороте	Замена в сборе с кулачком
Возвратная пружина	Потеря упругости, деформация витков	Установка новой пружины
Корпусные фиксаторы	Сломанные "усики", трещины	Замена корпуса или склейка эпоксидной смолой

Важно: При обнаружении повреждений на двух и более элементах контактной группы целесообразна полная замена узла. После диагностики соберите механизм в обратной последовательности, нанесите термостойкую смазку (ЦИАТИМ-201) на трущиеся поверхности и проверьте работоспособность до установки на автомобиль.

Ремонт подпружиненных элементов переключателей

Подпружиненные контакты отвечают за возврат рычагов в нейтральное положение после включения сигналов поворота или переключения света. Износ пружин или деформация металлических пластин приводят к залипанию переключателей, неполному возврату рычага или самопроизвольному отключению функций.

Для ремонта демонтируйте блок переключателей с рулевой колонки, отсоединив разъемы проводки. Разберите корпус, аккуратно отжав фиксаторы отверткой. Извлеките неисправный узел: обычно это поворотники (белый пластиковый ползун с пружиной) или переключатель света (металлическая рамка с контактами).

Диагностика и восстановление

Тщательно осмотрите детали:

Пружины – проверьте целостность витков и упругость. Растянутые или сломанные пружины замените.
Направляющие пазы – удалите заусенцы надфилем, обработайте силиконовой смазкой.
Контакты – зачистите окисления мелкой наждачной бумагой (№600-800).
Пластиковые крепления пружин – трещины на корпусе устраните термоклеем или эпоксидной смолой.

Сборку выполняйте в обратном порядке. Особое внимание уделите правильной установке пружин: они должны обеспечивать четкий ход без перекосов. После монтажа проверьте работу всех функций до установки блока на автомобиль.

Установка нового переключателя указателей поворота

Перед началом работ снимите клемму «–» с аккумулятора для исключения короткого замыкания. Демонтируйте пластиковый кожух рулевой колонки, открутив саморезы крестовой отверткой, и аккуратно отсоедините разъемы проводов от старого переключателя, запоминая их расположение.

Сожмите фиксаторы корпуса переключателя отверткой и извлеките его из посадочного гнезда. Очистите контакты разъемов от окислов мелкой наждачной бумагой или специальным очистителем. Проверьте целостность проводов в месте соединения – поврежденные участки требуют замены или изоляции.

Монтаж нового устройства

Выполните действия в обратной последовательности:

Вставьте новый переключатель в гнездо до характерного щелчка фиксаторов.
Подключите разъемы согласно схеме:
- Синий провод – указатель левого поворота
- Красный провод – указатель правого поворота
- Желтый провод – питание
Установите кожух колонки, закрепив саморезы.
Подсоедините клемму АКБ.

Проверьте работоспособность: включите зажигание и протестируйте все режимы переключателя. При некорректной работе (например, не гаснут поворотники после поворота руля) отрегулируйте положение механизма относительно штифта на рулевой колонке.

Замена переключателя света: последовательность сборки

После установки нового подрулевого переключателя в посадочное место рулевой колонки, зафиксируйте его крепежными винтами. Убедитесь в отсутствии перекоса корпуса и плотном прилегании к кронштейну.

Аккуратно подсоедините все электрические разъемы к новому переключателю, руководствуясь метками или цветовой маркировкой проводов. Проверьте надежность фиксации каждого коннектора до характерного щелчка.

Порядок дальнейшей сборки

Установите нижнюю часть пластикового кожуха рулевой колонки, совместив крепежные выступы с пазами на кронштейне
Зафиксируйте кожух винтами, равномерно затягивая их крестовой отверткой
Наденьте рулевое колесо на шлицы вала, совместив метки положения
Затяните центральную гайку крепления руля с моментом 30-50 Н·м
Установите декоративную заглушку рулевого колеса
Подключите клемму "минус" на аккумуляторной батарее

Перед окончательной проверкой обязательно убедитесь в отсутствии незакрепленных деталей в зоне рулевой колонки. Протестируйте функционал переключателя:

Включение ближнего/дальнего света
Работу указателей поворотов
Корректность переключения стеклоочистителей
Функционирование звукового сигнала

Подключение разъёмов и тестирование функций до финальной сборки

Перед установкой рулевой колонки и кожухов необходимо подключить все разъёмы подрулевых переключателей к штатной электропроводке автомобиля. Убедитесь, что фиксаторы на колодках надёжно защёлкнулись, предотвращая самопроизвольное отсоединение во время эксплуатации. Особое внимание уделите целостности изоляции проводов и отсутствию перегибов вблизи мест соединения.

Включите зажигание для подачи напряжения на систему. Последовательно проверьте работоспособность каждой функции переключателей: включение и выключение ближнего/дальнего света фар, активацию поворотников с соответствующей индикацией на панели приборов, работу стеклоочистителей и омывателя. При выявлении неработающих режимов (например, отсутствие переключения между дальним и ближним светом) немедленно отключите зажигание и перепроверьте соединения.

Порядок диагностики и устранения неисправностей

При обнаружении проблем во время тестирования выполните следующие действия:

Отсоедините разъёмы и визуально осмотрите контакты на предмет окисления, загрязнения или деформации. При необходимости очистите их контактным спреем.
Прозвоните мультиметром цепи от переключателей до реле/потребителей согласно схеме электропроводки ВАЗ 2107, уделяя внимание целостности проводов и отсутствию коротких замыканий.
Сравните распиновку колодок переключателей с заводскими параметрами (приведены в таблице ниже), особенно если использовались неоригинальные запчасти.

Функция	Цвет провода	Номер контакта разъёма
Левый поворотник	Голубой	2
Правый поворотник	Синий	1
Дальний свет	Жёлтый	5
Ближний свет	Белый	4
Дворники (I скорость)	Серый	3

После устранения неполадок повторите тестирование. Только убедившись в корректной работе всех функций, приступайте к финальной сборке: установке кожухов рулевой колонки и креплению их саморезами. Небрежность на этапе проверки неизбежно приведёт к необходимости повторного демонтажа.

Окончательная сборка кожуха рулевой колонки после замены

Установите верхнюю часть кожуха рулевой колонки на место, совместив крепежные отверстия с соответствующими выступами на кронштейнах. Аккуратно заведите пластиковые фиксаторы кожуха за металлические скобы кузова, избегая перекоса детали. Проверьте отсутствие помех для троса сцепления и проводов системы зажигания.

Зафиксируйте кожух саморезами через технологические отверстия, равномерно затягивая крепеж без чрезмерных усилий. Убедитесь в плотном прилегании всех секций кожуха по периметру и отсутствии зазоров. Уложите жгуты проводки в штатные пазы на внутренней поверхности кожуха, предотвращая их контакт с подвижными элементами рулевого вала.

Порядок завершения работ

Вставьте замок зажигания в посадочное гнездо до характерного щелчка фиксатора.
Наденьте декоративную накладку рулевой колонки, совместив пазы с крепежными штырями.
Закрепите подрулевые переключатели:
- Совместите штекеры проводов с разъемами переключателей
- Вставьте корпуса переключателей в пазы кожуха до фиксации
- Проверьте плавность хода рычагов
Установите рулевое колесо:
- Наденьте колесо на шлицы вала
- Затяните центральную гайку моментом 40 Н∙м
- Закройте гайку декоративным колпаком

Контрольная проверка: Включите зажигание и последовательно проверьте работу всех функций подрулевых переключателей - указателей поворотов, света фар, стеклоочистителей и омывателя. Убедитесь в плавном ходе руля без затираний кожуха и посторонних звуков при вращении.
