Замена резонатора Шевроле Ланос 2 своими руками

Статья обновлена: 04.08.2025

Резонатор в выхлопной системе Daewoo Lanos 2 играет ключевую роль: он снижает шум работы двигателя и минимизирует вибрации, а его неисправность приводит к оглушительному реву и потере комфорта.

Признаки износа – громкий гул под днищем, дребезжание металла или следы коррозии на детали – сигнализируют о необходимости замены, которую вполне можно выполнить в гаражных условиях без спецоборудования.

Этот гайд поможет вам шаг за шагом удалить старый резонатор и установить новый с минимальными затратами, обеспечив тишину и исправную работу выхлопной системы вашего автомобиля.

Подготовка необходимых инструментов и материалов

Проверьте соответствие нового резонатора модели Ланос 2, обращая внимание на диаметр труб и расположение креплений. Убедитесь в отсутствии повреждений на патрубках, фланцах и кронштейне изделия. Подготовьте рабочий комплект крепежей из поставки или убедитесь в совместимости со штатными болтами.

Заблаговременно обработайте резьбовые соединения старого резонатора проникающей смазкой или WD-40 за несколько часов до работы. Это упростит откручивание закипевших гаек и снизит риск срыва болтов. Обеспечьте подключение лампы-переноски при работе в условиях слабого освещения.

Инструменты

  • Ключи рожковые: 13 мм, 14 мм, 17 мм
  • Трещоточный ключ с набором головок
  • Удлинители для головок (200-250 мм)
  • Вороток
  • Домкрат и страховочные подставки
  • Монтировка
  • Щётка по металлу

Материалы

  • Новый резонатор Ланос 2
  • Жаропрочный герметик (при необходимости)
  • Аэрозоль WD-40 или аналогичная смазка
  • Графитовая смазка для крепежей

Важно: используйте защитные очки и перчатки. Категорически запрещается работать только с домкратом без страховочных подставок.

Выбор подходящего нового резонатора для Ланоса 2

Прежде всего, убедитесь в полном соответствии модели резонатора параметрам вашего автомобиля. Учитывайте объем двигателя (1.5 л SOHC или 1.6 л DOHC), год выпуска и тип кузова (седаны Daewoo Lanos, ZAZ Chance 1.5 требуют разных конфигураций). Используйте VIN-код двигателя или каталожный номер старого резонатора для точного подбора через системы онлайн-магазинов.

Обратите внимание на материал изготовления: алюминизированная сталь – бюджетный вариант с ресурсом 3–5 лет, нержавейка AISI-409/439 – дороже, но долговечнее в условиях влажного климата и реагентов. Вилки и патрубки должны точно совпадать по диаметру (стандарт 47–50 мм) и углу подключения к глушителю, а крепежные кронштейны – соответствовать заводской геометрии под днищем.

Критерии выбора

  • Бренды и цена: Walker, Bosal, Ashuri для баланса цены-качества, Tesh – для экономварианта;
  • Виды крепежа:
    • Фланцевое соединение (предпочтительно – сохраняет герметичность);
    • Хомуты (требуют точной соосности при монтаже).
  • Проверка совместимости: Сравните длину и изгибы новой детали с демонтированной, особенно при заказе без VIN.

Определение места установки резонатора под автомобилем

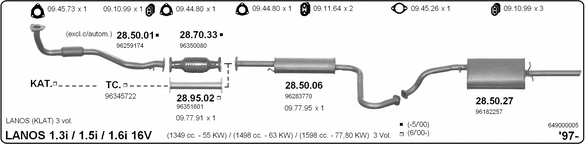

Резонатор Ланоса 2 расположен в центральной части выхлопной системы, между катализатором (или приемной трубой двигателя, если каталитического нейтрализатора нет) и основным глушителем в задней части машины. Визуально он представляет собой заметную металлическую банку продолговатой формы, меньшего объема по сравнению с задним глушителем. Его корпус обычно изготовлен из штампованной стали и имеет дополнительные функциональные детали – технологические крепежные проушины или кронштейны, соединительные патрубки для труб.

Для точной идентификации установившегося резонатора поднимите автомобиль на подъемнике или с использованием надежных опор. Тщательно осмотрите выхлопной тракт, двигаясь от коллектора двигателя к заднему бамперу. Ориентируйтесь на следующую последовательность элементов системы выпуска:

  • Старт тракта: Выход выпускного коллектора двигателя.
  • Первые элементы: Катализатор (если установлен) или чаще на Ланосе 2 сразу приемная труба.
  • Центральная секция: Прямо перед ней и будет находиться наш целевой объект – резонатор с характерной "банкой", закрепленный хомутами или фланцами.
  • Далее: После резонатора идет промежуточная труба, ведущая к основному глушителю рядом с задним бампером.

Обратите особое внимание на крепления резонатора: обычно он соединяется с предыдущей и последующей трубой стыковочными фланцами, которые стянуты парой болтов, либо компрессионными хомутами ("гофрами"). Именно эти соединения и кронштейны крепления к кузову будут ключевыми местами для отсоединения старого элемента.

Обеспечение безопасности: подбор домкратов и стоек

Выбор и применение домкратов критичен: ошибки приводят к травмам или повреждению авто. Минимальная грузоподъемность оборудования должна покрывать массу Ланоса 2 (около 1100–1200 кг), но с запасом – для замены резонатора нужна грузоподъемность от 1.5 тонн. Типозависимость: гидравлические домкраты-бутылки или ромбические подойдут, но реечные требуют осторожности из-за риска смещения.

Ключевой принцип – дублирование страховки: домкрат применяется ТОЛЬКО для подъема, а удержание кузова обеспечивают стальные стойки (не заменять кирпичами/деревом). Фронт работ: поддомкратить переднюю часть, ставя опоры под лонжероны или усиленные площадки порогов. Непрофессиональные опоры (пеньки, колесные диски) категорически запрещены – они не гасят вибрации.

Порядок действий и типичные риски при подъеме:

  • Точки установки: Строго по заводским пазам под порогами, избегая топливных линий и тормозных трубок.
  • Безопасный угол: Авто на ровном асфальте/бетоне с выставленным ручным тормозом и противооткатными упорами под задними колесами.
  • Контроль устойчивости: Перед залезанием под авто проверьте "качнув" кузов руками – стойки не должны шататься.
ОборудованиеМинимальные параметрыРекомендации
Домкрат1.5 тонны, высота подхвата ≤ 12 смГидравлический бутылочный с резиновой насадкой
СтойкиПара 2-тонных, регулируемых по высотеСтальные, с широким основанием и фиксатором от складывания

Надежная фиксация автомобиля ручным тормозом

Перед поднятием автомобиля для замены резонатора включите ручной тормоз до упора. Убедитесь, что машина стоит на ровной поверхности без уклона – это предотвратит самопроизвольное движение во время работ. Проверьте фиксацию, попытавшись толкнуть авто вперед и назад: колеса должны оставаться заблокированными.

Дополнительно установите противооткатные упоры под колеса, расположенные по диагонали от зоны поддомкрачивания. Например, при подъеме задней части заблокируйте переднее левое и правое заднее колесо (если меняется средняя часть выхлопной системы). Никогда не надейтесь только на ручник – используйте его в связке с упорами.

Этапы фиксации

  1. Поставить авто на ровную площадку
  2. Выжать педаль тормоза
  3. Поднять рычаг ручника до характерного щелчка
  4. Убедиться в жесткой блокировке задних колес
  5. Установить противооткатные упоры минимум под два колеса

Типичные ошибки

Типичные ошибки

ОшибкаРиск
Недожатый ручникАвто сорвется с домкрата
Уклон более 5°Невозможность надежной фиксации
Отсутствие упоровПерекатывание при вибрациях

Важно: Перед началом работ гарантированно выключите передачу в нейтраль – даже при активированном ручнике.

Поддомкрачивание передней части Ланоса 2

Установи Ланос на ровную площадку с твердым покрытием, затяни ручной тормоз и подложи противооткатные упоры под задние колеса. Подготовь гидравлический домкрат достаточной грузоподъемности и две подставки-козелка для безопасности.

Найди штатные точки подъема по усиленным участкам порогов (около передних дверей), обозначенным треугольными вырезами в металле. Очисти зоны от грязи для надежного контакта домкрата. Проверь отсутствие топливных/тормозных трубок и проводки под подъемными площадками.

  1. Подними переднюю сторону авто центральным гидродомкратом попеременно с двух сторон, фиксируя противоположное колесо при каждом подъеме на 2–3 см для равномерного распределения нагрузки
  2. После достижения необходимой высоты (минимум 30 см от земли для свободного доступа к выхлопной системе) обязательно установи подставки под лонжероны кузова или усиленные зоны порогов.
  3. Осторожно опусти домкрат до упора подставок, убедившись в их стабильном положении и прямом контакте с металлом. Повтори проверку устойчивости машины перед началом работ.

Помни: работать исключительно под автомобилем, удерживаемым только домкратом, категорически запрещено – используемые козелки должны выдерживать вес машины при любых нагрузках.

Установка надежных опор под раму или пороги

После подъема автомобиля домкратом на необходимую высоту, немедленно поставьте под усиленные участки рамы Бетонные блоки заменять нельзя категорически! Опоры должны иметь достаточный запас по высоте и устойчивости для безопасной работы под машиной Осевой свищи проверить перед подлезанием авто не откатится.

Точки установки на Ланосе 2 располагаются вдоль задних лонжеронов передние точек крепления балки за концами порогов Не допускается размещение на брюхе элементов кузова топливных магистралей элементов выхлопа тормозных трубок – только конструкции из толстого металла Проконтролируйте горизонтальность машины чтобы избежать соскальзывания

Порядок действий:

  1. Уберите посторонние предметы из рабочей зоны земляного покрытия выровнена
  2. Установите домкрат точно под сертифицированной точкой подъема одним усилием поднимите кузов до легкого отрыва колес от земли
  3. Обеими руками разместите телескопические подставки:
    • слева – под задний лонжерон между топливным баком балкой
    • справа – симметрично идентично точки после рычага подвески
    • передние стойки – под точками крепления передней подвески к кузову в нишах за колесами
  4. Медленно опускайте домкрат следя за плотным контактом подставок с металлом Контроль ведите по всему периметру

Проверка безопасности:

  1. Покачайте корпус с усилием – отсутствие подвижки обязательно
  2. Все виды опор должны воспринимать нагрузку без проседания деформации

Обеспечение доступа под автомобиль (снятие защиты при наличии)

Припаркуйте автомобиль на ровной твердой поверхности, активируйте ручной тормоз и установите противооткатные башмаки под задние колеса. Используйте гидравлический домкрат для подъема передней части, разместив его под усилителем переднего брызговика или силовым подрамником. Зафиксируйте автомобиль на надежные стапельные подставки под лонжеронами – работать только под домкратом строго запрещено.

Осмотрите днище на наличие защитного кожуха двигателя из пластика или композита. Если он установлен, потребуется демонтаж перед доступом к резонатору. Предварительно обработайте крепежные элементы WD-40, если заметны следы коррозии резинтеры или шпильки.

  1. Инструмент: запаситесь воротком с головкой на 10 мм, удлинителем и трещоткой.
  2. Открутите все доступные болты/гайки крепления защиты (обычно 6-8 шт по периметру).
  3. Снимите резиновые подушки-держатели шпилек, осторожно поддев их отверткой.
  4. Плавно опустите защиту вниз, контролируя положение крепежных клипс под радиатором.

Убедитесь в стабильности автомобиля на подставках перед перемещением под днище.

Осмотр резонатора и соединений на предмет коррозии

Подними автомобиль домкратом или установи на эстакаду, обеспечив свободный доступ к выхлопной системе. Визуально исследуйте корпус резонатора на глубокие деформации, сквозные прогары и чешуйчатые очаги ржавчины. Проверьте состояние кронштейнов крепления – обширная коррозия провоцирует вибрации и требует замены крепежа.

Особое внимание уделите фланцевым соединениям и стыкам труб до/после резонатора. При обнаружении опасных участков со свищами, перфорацией окалины или потемневшими сегментами металла элемент требует замены. Применение второстепенных ремонтных средств, например, термостойкого герметика, даст кратковременный эффект.

  • Инструменты: фонарь, скребок, перчатки.
  • Критерии неисправности:
    • Наличие отверстий диаметром более 2-3 мм
    • Рыхлые отслаивающиеся участки ржавчины по швам
    • Потеря жесткости стальных пластин при простукивании

Определение точек крепления резонатора к системе

Обязательно зафиксируйте автомобиль на подъемнике или эстакаде, обеспечив устойчивое положение перед началом осмотра. Используйте фонарь для детального изучения нижней части днища возле выхлопной трубы, чтобы визуально идентифицировать все точки соединения резонатора с кузовом и соседними элементами системы.

Обратите особое внимание на резиновые подвесы-амортизаторы продолговатой формы с металлическими крюками – они обычно крепятся к специальным проушинам кузова. Проверьте наличие фланцевых соединений выхлопа в двух критических местах: перед резонатором (стык с катализатором или приемной трубой) и после него (соединение с основной трубой глушителя).

Ключевые узлы фиксации

Основные элементы крепления включают:

  • Резиновые подвесы – парные кронштейны с петлями, удерживающие корпус резонатора через металлические скобы
  • Фланцевое соединение "перед" – стыковочный узел с приемной трубой, фиксируемый двумя болтами через прокладку
  • Стыковое соединение "после" – область сочленения резонатора с глушителем, часто реализованная через накидной хомут

Очистите ржавые болты WD-40 или аналогичным составом за 10-15 минут до демонтажа для предотвращения срыва резьбы. При осмотре фланцев контролируйте состояние термостойких графитовых прокладок – их разрушение требует замены. Проведите ручную проверку подвижности подвесов: изношенные демпферы со сквозными трещинами подлежат обязательной замене для предотвращения вибраций.

Тип соединенияРасположениеОсобенности демонтажа
Гибкий подвесЦентр резонатораСнимается отверткой вертикальным сдвигом петли
ФланецВходной патрубокТребует ключа на 13 мм (два встречных болта)
ХомутВыходной патрубокФиксируется гайкой на 10 мм с пружинным компенсатором

Важно: Отметьте или сфотографируйте ориентацию металлических скоб относительно подвесов до снятия для корректной установки нового резонатора. Зачистите посадочные места скоб на кузове металлической щеткой, чтобы исключить помехи при монтаже. Убедитесь в отсутствии контакта выхлопной системы с топливными магистралями или тросами ручного тормоза при пробной установке компонентов.

Обработка болтов соединений проникающей смазкой WD-40

Обработка болтов соединений проникающей смазкой WD-40

Завершив демонтаж старого резонатора и установив новый компонент, критически важно обработать резьбовые соединения проникающей смазкой для предотвращения коррозии и закисания. Болты выхлопной системы постоянно подвергаются воздействию влаги и температурных перепадов, что без защиты приводит к необратимой деформации резьбы и затрудняет будущее обслуживание.

Нанесите WD-40 на все резьбовые крепежи: элементы фланцев, точки крепления к кронштейнам, особенно на пластину подвески около дифференциала. Особое внимание уделите стыкам между металлическими втулками и гайками. Процедура выполняется после полной сборки системы, но перед финишной затяжкой крепежей.

Пошаговая инструкция

Пошаговая инструкция

  1. Очистите болты и прилегающие поверхности щёткой по металлу от грязи
  2. Встряхните баллон WD-40 10-15 секунд
  3. Распылите состав на резьбовые соединения с расстояния 10-15 см
  4. Короткими нажатиями смажьте гайки, стыки фланцев и внутренние поверхности петель подвески
  5. Проверьте растекание смазки по резьбе путём частичного проворачивания болтов (на 1/4 оборота)

На заметку:

  • При температуре ниже +5°С прогрейте баллон в тёплой воде
  • Повторяйте обработку каждые 15 000 км пробега
  • Используйте индивидуальные средства защиты

Ослабление болтов хомутов на входном патрубке

Для корректного демонтажа резонатора первоочередной задачей становится доступ к фиксирующим элементам выхлопной системы. На данном этапе требуются гаечные ключи или головки подходящего размера, соответствующие диаметру болтов хомутов. Критически важно перед началом работ обработать ржавые либо прикипевшие соединения проникающей смазкой типа WD-40, выждав минимум 10-15 минут для снижения усилия при откручивании.

Поочередно ослабляйте крепеж:

  • Идентифицируйте хомуты, обжимающие соединение резонатора с передним глушителем или приемной трубкой.
  • Придерживайте гайки контргайками при откручивании во избежание прокручивания шпилек.
  • Применяйте рычажный удлинитель при сильном закисании, но избегайте чрезмерных усилий, способных сорвать резьбу.

Последний этап перед физическим снятием резонатора – полное освобождение патрубка от зажима хомутов путем выкручивания болтов или разведения скоб.

Ослабление болтов хомутов на выходном патрубке

Обесточьте автомобиль, отсоединив минусовую клемму аккумуляторной батареи для предотвращения контакта проводки с выпускной системой. Зафиксируйте машину на ровной поверхности ручным тормозом и противооткатными упорами, затем поддомкратьте и установите на надёжные опоры переднюю пассажирскую сторону.

Демонтируйте защиту двигателя (при её наличии). Осмотрите соединение выпускного коллектора с приёмной трубой, определив расположение хомутов крепления резонатора. Очистите резьбовые соединения от грязи аэрозолем WD-40 для предотвращения срыва болтов.

Порядок ослабления крепежа

  1. Ключом на 13 мм ослабьте верхний болт хомута, соединяющего приёмную трубу с катализатором (пламенем гасителем)
  2. Аналогичным инструментом ослабьте нижний болт того же хомута на 2-3 оборота, сохраняя параллельность гайкам
  3. Используйте газовый ключ для демонтажа лямбда-зонда с приёмной трубы при необходимости замены прокладок

Предупреждение:Не выкручивайте болты полностью во избежание деформации патрубков. При закисании резьбы прогрейте соединение строительным феном до 150°C для сохранения целостности деталей.

Откручивание болтов крепления кронштейна резонатора

Подготовьте ключи на 13 мм для сошника и рожковый ключ на 17 мм для гайки кронштейна. Зафиксируйте резонатор монтировкой или домкратом, предотвращая его проворачивание при откручивании. Начните с нижнего болта сошника, удерживая гайку ключом с обратной стороны.

Обработайте резьбовое соединение проникающей смазкой WD-40 за 10–15 минут до работы при наличии коррозии. Сорвите гайки против часовой стрелки, используя удлинитель или головку с трещоткой для сложных случаев. При удержании эксцентрикового болта ключом на 17 мм поддерживайте резонатор свободной рукой.

  1. Заблокируйте кронштейн от смещения струбциной
  2. Сначала открутите нижний болт сошника
  3. Затем снимите верхний крепёжный болт кронштейна
  4. Проверьте сохранность резиновых подвесов при демонтаже

Снятие резиновых подвесов крепления резонатора

Подлезьте под заднюю часть автомобиля, предварительно установленного на эстакаду, смотровую яму или поднятого на подъёмнике. Определите расположение резиновых подвесов: они фиксируют центральную часть резонатора к днищу кузова металлическими крючками, продетыми через прорези в резине. Подготовьте ключ на 13 (или крестовую отвертку, в зависимости от типа крепления кронштейна).

Обильно обработайте металлические крючки и внутренние поверхности прорезей подвесов проникающей смазкой типа WD-40. Это упростит демонтаж, особенно если детали заржавели или прикипели. Дождитесь 5–10 минут для воздействия состава.

  1. Освобождение крючков: захватите верхний металлический крючок плоскогубцами или гаечным ключом. Проворачивайте его вокруг оси, одновременно оттягивая вниз, пока крюк не выйдет из прорези резины.
  2. Снятие подвеса с резонатора: после извлечения крюка сильным рывком вниз стащите резиновый подвес с круглого кронштейна резонатора. Если не поддается, подденьте отверткой край резины.
  3. Повторение для всех точек крепления: выполните те же действия для оставшихся подвесов (обычно их два или три). Фиксируйте резонатор рукой при снятии последнего крепления, чтобы избежать падения.

При сильной коррозии или разрушении резины разрежьте подвес ножом по бокам и снимите частями. Извлеките металлические шайбы или втулки, если они остались на кузовных кронштейнах – очистите посадочные места перед установкой новых подвесов.

Отсоединение резонатора от глушителя

После визуального осмотра и очистки места соединения обработайте гайки и резьбовое крепление проникающей смазкой (например, WD-40). Дождитесь 10-15 минут для глубокого проникновения состава в резьбовые соединения – это критически важно при наличии коррозии.

Используя рожковый ключ или торцевую головку нужного размера (чаще 13-14 мм), начинайте плавно откручивать гайки против часовой стрелки. При закисании поэтапно увеличивайте усилие без рывков, контролируя состояние граней. Если гайка прокручивается вместе со шпилькой, зафиксируйте шпильку вторым ключом с обратной стороны фланца.

Опасные моменты и сложные случаи:

  • Никогда не используйте смазку во время работы прогретого двигателя – опасно возгоранием!
  • При закисших крепежах: после 3-х попыток откручивания повторно нанесите смазку и выждите 20 минут
  • При выпадении шпилек из корпуса глушителя приготовьте новые болты М8х40 с граверными шайбами для обратной сборки

После снятия гаек аккуратно расшатайте фланец резонатора, отделяя его от ответной части. Не применяйте грубую силу – прикипевшие поверхности потребуется обработать узкой стамеской или пропилить ножовкой по металлу только в месте стыка. Убедитесь, что уплотнительное кольцо осталось в пазе глушителя.

Расчехление соединения резонатора с приемной трубой

Осмотрите место соединения резонатора и приемной трубы: обычно оно скрыто защитным металлическим кожухом, стянутым одним или двумя болтами. Используйте щетку по металлу для очистки коррозии и грязи вокруг стяжных болтов и хомутов.

Обильно обработайте резьбовые соединения проникающей смазкой типа WD-40 и выждите 15-20 минут. С помощью рожкового или накидного ключа подходящего размера (чаще 13-17 мм) аккуратно сорвите крепежные болты, избегая срыва шпилек. Если гайки не поддаются – повторно нанесите смазку и немного "прокачайте" резьбу, проворачивая гайку вперед-назад.

Процесс расконсервации соединения:

  1. При наличии штатного хомута – полностью выкрутите его стяжные болты и снимите металлические полукруглые скобы.
  2. Если система использует фланцевое соединение – осторожно раскрутите гайки крепежных шпилек с помощью ключа и головки.
  3. Легкими ударами резиновой киянки по торцу резонатора в сторону багажника расшевелите соединение. Не бейте по трубам напрямую – используйте деревянный брусок в качестве прокладки.
  4. Покачивайте резонатор из стороны в сторону, одновременно вытягивая его из муфты приемной трубы. При сильном прикипании примените съемник типа "лягушка" или смазку с нагревом (осторожно!).

Важно: Не повреждайте посадочную муфту приемной трубы – ее замена сложнее установки резонатора. После расчехления очистите внутренний раструб приемной трубы металлической щеткой.

Окончательное отсоединение старых хомутов

Проверьте визуально, что крепления резонатора полностью освобождены от дополнительных скоб, подвесок или теплоэкранов. При наличии следов коррозии или закисания на стыках труб обработайте соединения универсальной смазкой WD-40 и дайте составу подействовать 5-7 минут.

Аккуратно ослабьте фиксирующие винты хомутов рожковым ключом или трещоткой подходящего размера (обычно 10–13 мм). Прикипевшие гайки следует "сорвать" коротким резким усилием – если не поддаются, повторно нанесите раствор для ржавчины. Не применяйте избыточную силу во избежание срыва резьбы.

  1. Зафиксируйте глушитель: одной рукой придерживайте резонатор, другой откручивайте крепеж до конца.
  2. Снимите ленту хомута: полностью выкрутив винты, разведите усики крепежа в сторону для снятия охватывающего кольца.
  3. Важно! На коллекторном соединении перед демонтажем верхнего хомута:

    • Подготовьте опору под выхлопную трубу (деревянный брусок/домкрат с резиновой прокладкой)
    • Убедитесь, что гофра не растянута – при необходимости ослабьте кронштейны под днищем

Аккуратное извлечение старого резонатора из-под авто

Опустите домкрат для дополнительного зазора, убедившись что машина надёжно стоит на козлах. Зафиксируйте резонатор рукой, медленно ослабляя последний хомут или болтовое соединение, чтобы избежать внезапного смещения тяжелой детали.

Сбрызните резьбовые соединения и места стыков проникающей смазкой WD-40 за 15 минут до демонтажа. Проверните прикипевшие болты торцовым ключом с аккуратным усилием – сорванная резьба потребует сложного ремонта.

  • Отсоедините все крепления к кузову: резиновые подвесы снимите монтировкой, открутив или сдвинув петли
  • Расшатывайте резонатор плавными покачиваниями вдоль оси труб, высвобождая его из переходных муфт
  • При сопротивлении прогрейте соединение строительным феном для расширения металла (не используйте открытый огонь!)

Извлекая деталь, следите за положением выхлопных труб – они не должны деформироваться о элементы подвески. Для страховки придерживайте соседний участок системы свободной рукой.

Используйте помощника при демонтаже длинных моделей резонаторов 1.5L: смещение центра тяжести может привести к заклиниванию и повреждению приёмной трубы.

Очистка посадочных мест на приемной трубе и глушителе

После демонтажа старого резонатора тщательно осмотрите фланцы приемной трубы и глушителя. Активные коррозийные образования и закаменевшие остатки прокладки требуют обязательного удаления для обеспечения герметичности новой сборки. Используйте металлическую щетку с жесткой щетиной или скребок для механической очистки поверхностей без риска глубокого повреждения металла.

Для удаления стойких загрязнений обработайте фланцы специальным очистителем ржавчины, следуя инструкции производителя. Контролируйте плоскостность стыковочных поверхностей ‒ деформированные участки можно осторожно править резиновой киянкой.

Последовательность финальной обработки

  1. Обезжирьте фланцы универсальным растворителем/бензином
  2. Продуйте поверхности сжатым воздухом
  3. Нанесите термостойкую графитовую смазку шпильки креплений
  4. Установите новую металлокерамическую прокладку без перекоса

Важно: Запрещается применение абразивных дисков болгарки ‒ это нарушит геометрию фланца и приведет к утечкам выхлопных газов.

Удаление старого герметика с фланцев соединений

Обезжирьте фланцы и уберите крупные фрагменты руками или плоскогубцами. Тщательно осмотрите привалочные поверхности на предмет трещин или деформаций – поврежденные элементы требуют замены перед дальнейшими работами.

Используйте механические методы для полного удаления остатков: металлической щеткой обработайте доступные участки, а для труднодоступных областей применяйте узкий шпатель либо стамеску. Работайте аккуратно, чтобы не повредить посадочные плоскости фланцев.

Ключевые этапы очистки

Ключевые этапы очистки

  1. Абразивная обработка: пройдите поверхности наждачной бумагой (зернистость P120-P220) для удаления микроостатков
  2. Обезжиривание: тщательно протрите фланцы ветошью, смоченной в бензине или специальном очистителе
  3. Контроль качества: проверьте, чтобы поверхности были ровными и сохраняли полный контакт при сочленении

Особое внимание уделите стыковочным отверстиям – остатки герметика в резьбе болтов приведут к некорректной затяжке. Используйте зубную щетку или ершик для их очистки.

Важно: Не используйте открытый огонь для выжигания герметика – это повреждает металл и нарушает геометрию фланцев.

Примерка нового резонатора на место установки

Перед фиксацией крепежом приложите новый резонатор к штатным точкам крепления, совместив патрубки с приемными трубами глушителя и коллектора. Убедитесь, что кронштейны резонатора точно совпадают с резиновыми подвесами кузова, без перекосов по вертикали или горизонтали. Физическая примерка обязательна даже для оригинальных запчастей, так как возможны незначительные отклонения в геометрии.

При несовпадении соединений более чем на 3-4 мм проверьте состояние резиновых подвесов и целостность сварных швов кронштейнов. Изгиб труб корректируйте только при наличии специализированного оборудования, избегая деформации корпуса резонатора. Временная фиксация струбциной поможет оценить зазоры между резонатором и элементами днища (топливные магистрали, брызговики).

Критерии корректной установки

  • Продольная ось резонатора строго параллельна оси автомобиля
  • Зазор ≥ 25 мм до ближайших деталей (щиток АКБ, рычаги подвески)
  • Резиновые подвесы не растянуты и не перекручены

Важно: При соединении патрубков фрагмент старой прокладки вызовет течь выхлопных газов

ПроблемаРешение
Патрубок короче на 10-15 ммИспользовать переходную муфту с термостойким герметиком
Контакт с тросом ручного тормозаУстановка дополнительного кронштейна-протектора

Проверка правильности позиционирования патрубков

После предварительной фиксации резонатора болтами ключевая задача – убедиться в соосности крепёжных фланцев и напрямую соединённых патрубков. Визуально проконтролируйте параллельность осей резонатора и примыкающих труб системы выпуска, исключая малейшие перекосы, способные вызвать вибрации или повреждение уплотнителей.

Осмотрите точное совпадение отверстий крепежа на фланцах резонатора и смежных элементов. Патрубки должны входить друг в друга без принудительной деформации, соблюдая заводское расстояние до кузовных элементов и подвижных частей подвески (минимальный зазор 15-20 мм). Особое внимание уделите отсутствию напряжённости в точках соединения: если трубы "тянут" систему, ослабьте крепеж и откорректируйте положение узла.

Критические параметры контроля:

  • Зазор относительно кузова: Проверьте рукой по периметру резонатора – недопустим контакт с днищем, тросами ручника или топливными магистралями.
  • Посадка уплотнителей: Герметизирующие кольца или гофры обязаны плотно облегать стык на ⅔ глубины без перекоса.
  • Свобода подвижек: При раскачивании системы выпуска рукой резонатор не должен жёстко упираться в соседние компоненты.

Признак ошибки Метод проверки
Ангармоничный шум по ходу движения Завести мотор, проверить на слух дребезжание металла под днищем на разных оборотах
Видимый перекос фланцев Использовать угольник или визуальную линию вдоль трубного контура

Фиксация новых резиновых подвесов на кузове

Перед установкой новых подвесов убедитесь, что их геометрия и размеры соответствуют оригинальным деталям. Тщательно очистите металлические кронштейны на кузове от грязи и коррозии при помощи металлической щетки или шлифовальной бумаги. Нанесите тонкий слой силиконовой смазки на внутренние поверхности крепежных петель подвесов для облегчения монтажа.

Заведите верхнюю часть каждого подвеса в стационарный кронштейн кузова под углом 45°. Убедитесь, что резиновый элемент полностью вошел в посадочное гнездо, без перекосов и замятий краев. Для фиксации используйте новые металлические хомуты: проденьте крепеж через отверстия в резиновой петле и стяните его клещами до полного прилегания к кронштейну.

  • Контролируйте угол установки подвесов резонатора – они должны располагаться строго вертикально относительно кузова
  • Не допускайте контакта резиновых элементов с магистралями тормозной системы или топливопроводами
  • После фиксации проверьте люфт: резонатор не должен смещаться более чем на 10 мм при ручном покачивании

Установка нового резонатора на резиновые подвесы

После демонтажа старого резонатора разложите новые резиновые подвесы и проверьте их целостность. Убедитесь, что крюки кузова не имеют трещин или деформаций – при необходимости замените их для надежной фиксации.

Приподнимите новый резонатор до рабочего положения, ориентируя крепежные петли параллельно крюкам кузова. Смажьте резиновые подвесы силиконовым спреем или мыльным раствором для облегчения монтажа. Не используйте масло, агрессивные химикаты или острые инструменты, чтобы не повредить резину.

  • Последовательность надевания: Сначала зацепите передние подвесы за крюки кузова, затем аккуратно растяните задние и зафиксируйте. Альтернативный вариант – сначала закрепить резинки на резонаторе, потом подвесить конструкцию на кузовные петли.
  • Контроль зазоров: Проверьте расстояние между резонатором и днищем (минимум 3-5 см), элементами подвески и топливными магистралями. Сместите удерживающие крюки руками, если замечен контакт с трубой.
  • Финишная проверка: Резко потяните резонатор вниз, чтобы убедиться в плотной посадке подвесов. Все крепления должны быть натянуты равномерно без перекосов.

После этого подключите резонатор к остальной системе выхлопа через переднее соединение (выхлопную трубу двигателя) и заднее (к глушителю). Затягивайте хомуты постепенно, контролируя соосность элементов во избежание вибраций при работе двигателя.

Предварительная стыковка с приемной трубой

Делается это перед окончательной фиксацией глушителя для проверки геометрии состыковки. Приподнимите резонатор так, чтобы отводной патрубок максимально плотно вошел в раструб приемной трубы силового агрегата. Контролируйте параллельность прокладок фланцев выпускного коллектора.

Убедитесь, что между всеми элементами выхлопного тракта (от коллектора до кончика глушителя) соблюдены технологические зазоры от кузовных деталей – в норме минимум 35-40 мм на любом участке, особенно в зонах подвижных элементов подвески и термочувствительных узлов. Временно подоприте резонатор настройкой кронштейна или монтажной лентой.

  1. Проверка углов: Визуально оцените наклон соединительной трубки. Она не должна создавать перегруз напольным швам кузова при движении;
  2. Фиксация уплотнения: Наденьте хомут на место соединения, но не затягивайте болты;
  3. Контроль точки крепления: Совместите отверстие кронштейна резонатора с проушиной на кузове (либо подрамнике), вставьте болт для примерки;
  4. Тест на смещение: Покачайте систему рукой вверх-вниз – резонатор не должен жестко упираться в днище или выхлопную трубу.

Важно: При несоответствии углов потребуется подрезка трубы или коррекция вешающих элементов.

Предварительная стыковка с глушителем

Установите новый резонатор на монтажные крюки, временно закрепив его без затяжки. Совместите фланцы и патрубки так, чтобы они равномерно вошли в соединение с передней трубой и основным глушителем.

Проверьте параллельность положения резонатора к днищу и соблюдение минимальных зазоров (≥5 см) до кузова, тормозных магистралей и топливных трубок. Убедитесь в отсутствии контакта с подвижными элементами подвески при покачивании детали рукой.

Нанесение термостойкого герметика на фланцы

После тщательной очистки поверхности фланцев резонатора и приемной трубы/глушителя до металла наступает этап нанесения герметика. Используйте исключительно высокотемпературный герметик, предназначенный для выхлопных систем (выдерживающий не менее 700-800°C). Старые прокладки и остатки герметика подлежат полному удалению.

Обезжирьте рабочие зоны фланцев растворителем (бензин "Калоша", ацетон) для обеспечения максимальной адгезии. Дайте поверхности полностью высохнуть перед нанесением нового состава. Качественная подготовка гарантирует надежное уплотнение под воздействием агрессивной среды и вибраций.

Правила нанесения герметика:

  • Равномерно распределите герметик тонким сплошным слоем (толщиной примерно 1-2 мм) по всей кольцевой посадочной поверхности одного из фланцев. Предпочтительнее наносить на фланец резонатора.
  • Не допускайте попадания герметика внутрь трубы! Излишки, выдавленные при затяжке, должны выходить только наружу. Герметик внутри может отслоиться и заблокировать поток газов или попасть в резонатор.
  • Избегайте чрезмерного нанесения. Толстый слой – причина недотяжки болтов и последующей разгерметизации.

Сразу после нанесения герметика соедините фланцы и наденьте их на шпильки выпускного тракта. Сначала наживите гайки на все шпильки пальцами, затем приступайте к равномерной затяжке. Убедитесь, что резонатор занял правильное положение относительно днища автомобиля и не касается кузова или элементов подвески.

Область нанесенияПример составаКлючевое требование
Чистый торец фланцаPERMATEX Ultra Copper, ABRO HT-1000, Mannol 9969Высокая термостойкость (>700°C)
Без зазоров, по окружностиLoctite 5920, LIQUI MOLY Auspuff-Montage-Paste Равномерный тонкий слой (1-2 мм)

Не спешите пускать двигатель! Дайте герметику предварительно схватиться согласно инструкции на упаковке (обычно 10-30 минут). Затяжку фланцевого соединения выполните окончательно с требуемым моментом (обычно 20-30 Нм) динамометрическим ключом крест-накрест для равномерного прилегания и исключения перекосов.

Установка нового хомута на входное соединение

Установка нового хомута на входное соединение

Наденьте новый хомут на входную трубу резонатора, предварительно не затягивая. Убедитесь, что деталь расположена равномерно без перекосов относительно места соединения с основной магистралью.

Совместите сопрягаемые поверхности труб. Плотно прижмите фланец резонатора к трубе глушителя, удерживая конструкцию в правильном положении во время фиксации.

  1. Затягивайте винт/гайку хомута крестообразно: сделайте 2 оборота с одной стороны, затем 2 с противоположной
  2. Контролируйте равномерное прилегание по всей окружности соединения
  3. Доведите затяжку до момента плотной фиксации без деформации металла

Проверьте неподвижность соединения механическим воздействием: попытайтесь провернуть резонатор рукой. При наличии люфта - дополнительно подтяните хомут.

Примечание: Избыточное усилие при затяжке может привести к смятию труб и нарушению герметичности.

Затяжка болтов входного хомута крестовой отверткой

После установки новой прокладки и совмещения патрубков входного хомута с резонатором, равномерно наживите все болты крестовой отверткой без сильного усилия. Проверьте соосность соединения, при необходимости подкорректируйте положение хомута для предотвращения перекоса и будущих утечек выхлопных газов.

Поочередно затяните болты крестообразно на 1/2 оборота каждым проходом для равномерного распределения давления на резиновую прокладку. Сила затяжки должна быть умеренной – избегайте деформации деталей или срыва резьбы. Ограничьте усилие рукой без использования рычагов категорически.

  • Контроль герметичности: После запуска двигателя проверьте отсутствие шипящих звуков в зоне хомута
  • Чистота резьбы: Удалите ржавчину и грязь с болтов металлической щеткой перед монтажом
  • Визуальный осмотр: Убедитесь в равномерном прижатии хомутом по окружности патрубка

Установка нового хомута на выходное соединение

Установите новый хомут на выпускную трубу за резонатором, предварительно смазав точки соединения графитовой смазкой для предотвращения коррозии. Убедитесь, что резиновая подушка подвески не перекручена и корректно расположена в металлической скобе, так как её деформация вызовет вибрации на кузове.

Совместите отверстия фланца выходного патрубка резонатора с выхлопной трубой, сохраняя соосность без перекосов. Используйте крепёж из ремонтного комплекта, так как старые болты часто не подлежат повторному использованию из-за коррозионных повреждений резьбы.

Выполняйте последовательное затягивание:

  1. Соедините фланец выходного патрубка с трубой черновой затяжкой гайки без усилия
  2. Накрутите новую гайку хомута на 2-3 витка резьбы для первоначальной фиксации
  3. Окончательно затяните соединения с моментом 20-25 Н∙м крест-накрест

Важно: Не допускайте контакта труб с кузовными элементами – зазоры должны быть не менее 15 мм. Обязательно проверьте целостность всех подвесных резинок после монтажа.

Затяжка болтов выходного хомута крестовой отверткой

Прижмите фланец хомута к резонатору, совместив отверстия на наконечниках трубы и патрубка глушителя. Временно удерживайте хомут рукой или попросите помощника придержать деталь. Вставьте крестовую отвертку в шлицы винтов хомута – сначала в верхний, затем в нижний болт.

Медленно вращайте отвертку по часовой стрелке с умеренным усилием, избегая перекоса. Чередуйте затяжку между верхним и нижним болтом (2–3 оборота на каждом), чтобы обеспечить равномерное прижатие без смещения компонентов. Контролируйте плотность соединения визуально – зазор между фланцами должен равномерно уменьшаться со всех сторон.

  1. Этап начальной фиксации: Затягивайте болты до момента плотного соприкосновения металлических частей хомута.
  2. Финальная затяжка: Докрутите каждый болт еще на ¼–½ оборота крестовой отверткой, обеспечивая надежную стыковку. Не допускайте деформации фланцев чрезмерным усилием.
  3. Проверка: Убедитесь в отсутствии люфта, пошатав резонатор рукой. При необходимости проведите дополнительную подтяжку.

Крепление кронштейна резонатора к кузову

После установки нового резонатора на опорные подушки глушителя выровняйте положение кронштейна относительно штатных отверстий в днище автомобиля. Убедитесь, что резонатор не контактирует с другими элементами выхлопной системы или металлическими частями кузова при раскачивании.

Закрепите кронштейн через штатные монтажные отверстия с помощью заводских болтов или новых крепежей при их замене. Сильно затягивать соединение сразу не рекомендуется – предварительно убедитесь в правильности позиционирования всей трассы глушителя от выпускного коллектора до конца выхлопной трубы.

Ключевые этапы фиксации

  1. Промежуточная фиксация: наживите все болты кронштейна на 2-3 оборота гайки.
  2. Проверка зазоров: попросите помощника покачать резонатор – между деталями должен оставаться технологический промежуток 10-15 мм.
  3. Окончательная затяжка: используя динамометрический ключ, затяните болты с моментом 25-30 Н·м (либо до предела срыва резьбы у старых болтов).
Важно: При отсутствии заводских крепежей подберите аналоги с учётом температурного расширения – подойдут болты М8 с маркировкой 8.8-10.9. Обязательно установите пружинные или гравельные шайбы для защиты от вибрационного раскручивания.

Проверка надежности всех соединений и подвесов

После установки резонатора убедитесь в правильной фиксации всех соединений крепежными элементами. Проверьте затяжку хомутов на стыках труб и состояние прокладок, исключая возможность утечки выхлопных газов. Важно убедиться в отсутствии прямого контакта металлических частей с кузовом автомобиля для предотвращения вибраций.

Тщательно осмотрите резиновые подвесы резонатора на целостность и отсутствие деформаций. Раскачайте выхлопную систему рукой в разных плоскостях, оценивая амплитуду перемещения и надежность крепления. Зазоры между трубой и кузовными элементами должны составлять не менее 15–20 мм во избежание соприкосновения при нагрузках.

Ключевые этапы проверки:

  • Прогрейте двигатель до рабочей температуры для расширения металла
  • Прослушайте выхлопную систему на холостых оборотах и при их повышении
  • Контролируйте отсутствие дребезжания или стуков при проезде неровностей
Проверяемый элементКритерий надежности
Фланцевые соединенияРавномерное прилегание по всему периметру
ХомутыОтсутствие продольного смещения труб
ПодвескиЭластичность резины при раскачивании

При обнаружении посторонних звуков или вибраций немедленно заглушите двигатель и выполните повторный осмотр проблемной зоны. Затяжку болтовых соединений производите только на остывшей системе во избежание деформации элементов выхлопа.

Проверка отсутствия контакта резонатора с кузовом

После монтажа нового резонатора убедитесь в отсутствии его соприкосновения с элементами кузова или рамы. Контакт вызовет гул, дребезжание при движении и может повредить трубопровод из-за вибраций.

Осмотрите зону установки, обращая внимание на минимально необходимый технологический зазор (рекомендуется 15-20 мм). Проверку выполняйте на заглушенном и работающем двигателе для выявления статичного и динамического контакта.

  1. Визуальный осмотр:
    • Проконтролируйте расстояние между корпусом резонатора и ближайщими деталями кузова (лонжеронами, днищем, топливными магистралями)
    • Убедитесь в отсутствии деформации крепежных кронштейнов и резиновых подвесов
  2. Проверка на работающем двигателе:
    • Запустите двигатель (автомобиль на ручном тормозе)
    • Многократно плавно меняйте обороты от холостых до 2500 об/мин
    • Прослушайте характерные постукивания металла
  3. Тактильная диагностика:
    • В защитных перчатках аккуратно прикоснитесь к резонатору при работающем моторе
    • Отследите передачу вибраций на кузов в точках возможного контакта

При обнаружении касания: заглушите двигатель, ослабьте хомуты соединений и отрегулируйте положение резонатора. Повторяйте проверку до полного устранения контакта.

Опускание автомобиля на землю после завершения работы

Плавно вращайте рукоятку домкрата против часовой стрелки, равномерно опуская подвеску до момента касания колёс поверхности земли. Проконтролируйте, чтобы автомобиль плотно стоял всеми четырьмя колёсами без перекосов, при необходимости отрегулируйте положение домкратов или подставок.

Демонтируйте вспомогательное оборудование в строгой последовательности: сначала снимите опорные стойки или козлы со стороны задней подвески, затем удалите передние подпоры. Особое внимание уделите зоне под днищем – убедитесь, что не осталось инструментов или крепежа под автомобилем.

Финишные действия

  • Запустите двигатель для проверки герметичности соединений – приложите ладонь к новому резонатору и стыкам на расстоянии 5 см, контролируя отсутствие выхлопных газов
  • Проведите тест-драйв протяжённостью 2–3 км, включающий разные режимы нагрузки (разгон, движение накатом) для окончательной проверки системы
Критерий Норма
Зазор резонатора ≥40 мм до элементов кузова
Уровень шума Равномерное гудение без дребезжания

Обязательный запуск двигателя для проверки

Обязательно запустите двигатель после установки резонатора для проверки герметичности системы выпуска. Дождитесь полного прогрева до рабочей температуры – это позволит металлу расшириться и выявит возможные неуплотнения.

Во время работы мотора проведите визуальный и аудиальный контроль: осмотрите зону соединений (хомуты, стыки труб) на предмет выхода выхлопных газов, а также убедитесь в отсутствии посторонних стуков или дребезжания. Обратите особое внимание на область вокруг нового резонатора и креплений к кузову.

  • Проверьте холостой ход: двигатель должен работать ровно без вибраций
  • Резко повысьте обороты до 3000–4000 об/мин: исключите хлопки и свист в выхлопной системе
  • Опустите авто с подъёмника и совершите тестовую поездку до 60 км/ч: контролируйте шумовой фон при разгоне

Важно: При обнаружении утечки газов (шипящий звук, сажа на стыках) немедленно заглушите мотор и подтяните соответствующие хомуты или фланцы.

Контроль на герметичность соединений при работе двигателя

После установки нового резонатора запустите двигатель "Ланоса 2" и дайте ему выйти на рабочие температуры. Внимательно прислушивайтесь к характерным шипящим звукам в районе монтажных хомутов и фланцев – они указывают на утечку выхлопных газов.

Обязательно проведите рукой (осторожно, избегая горячих элементов!) вдоль всех соединений: ощущение воздушной струи прямо подтверждает неплотность. Для верности можно намылить стыки водным раствором шампуня – появление пузырей укажет проблемные участки.

Критичные места для проверки

  • Стык резонатора с приемной трубой
  • Фланец перед катализатором
  • Хомут отводящей трубы после резонатора
  • Точки крепления к кузову (при вибрации расходятся)

Игнорирование герметичности вызовет:

  1. Грохот выхлопа в салоне
  2. Падение мощности двигателя
  3. Оплавление элементов кузова
  4. Отравление угарными газами

Все дефекты устраняйте немедленно: подтяжкой гаек прокрученных шпилек, заменой деформированных фланцев или установкой новых графитовых прокладок.

Проверка уровня выхлопных газов и посторонних звуков

После установки нового резонатора «Ланоса 2» обязательно проверьте уровень выхлопных газов на соответствие экологическим нормам. Используйте газоанализатор для замера содержания CO, CH и других компонентов в выхлопе на холостом ходу и при повышенных оборотах двигателя (2500–3000 об/мин).

Внимательно прислушайтесь к работе выпускной системы на всех режимах: холостой ход, разгон, движение с постоянной скоростью. Отметьте любые отклонения от нормы – появление гула, свиста, дребезжания или «стрельбы» в глушителе.

Проверка герметичности и визуальный осмотр

Проверка герметичности и визуальный осмотр

  1. Запустите двигатель и проведите рукой (осторожно!) вдоль всех соединений новой детали – почувствовать утечки выхлопных газов можно по потоку горячего воздуха.
  2. Осмотрите места соединений (фланцы, хомуты) на наличие копоти или следов прорыва газов – черные сажевые пятна укажут на неплотности.
  3. Проверьте зазор между резонатором и кузовом/элементами подвески – при вибрации детали не должны соприкасаться.

Диагностика посторонних звуков

  • Гул или гудение – признак нарушения внутренней структуры резонатора или касания корпуса о кузов.
  • Дребезжание металла – ослабление внутренних перегородок или контакт с защитой днища.
  • Шипение в районе фланцев – недостаточное уплотнение стыка (проблема прокладки или затяжки гаек).

При обнаружении дефектов заглушите двигатель, дайте системе остыть и устраните неполадки: подтяните крепеж, установите термостойкий герметик или замените поврежденную прокладку.Регулярный контроль в первые 100–200 км пробега после замены резонатора исключит скрытые проблемы.

Утилизация старого резонатора

Использованный резонатор содержит остатки выхлопных газов, металлическую пыль и продукты коррозии, что требует безопасной утилизации. Простой выброс на свалку загрязняет почву и грунтовые воды токсичными соединениями, а несгоревшие углеводороды в саже относятся к 3-му классу опасности.

Правильные варианты утилизации включают сдачу в пункты приема металлолома, где производят сортировку и дальнейшую переработку стали. Автомобильные сервисы часто принимают старые детали при условии покупки новой запчасти. Специализированные центры по переработке автомобильных отходов гарантируют экологичное обезвреживание остаточных загрязнителей.

  • Пункты приема металлолома: предварительно очистите резонатор от явной грязи
  • Сервисные центры: уточните условия приема при заказе замены
  • Эко-терминалы: проверьте разрешение на работу с автокомпонентами

Уборка рабочего места и инструментов

Соберите все использованные инструменты: домкрат и подставки аккуратно сложите в штатное положение, ключи и головки протрите ветошью для удаления технических жидкостей. Особое внимание уделите очистке противозадирной смазки или WD-40 с поверхностей инструментов – остатки этих составов ускоряют коррозию металла. Мелкий крепёж (гайки, болты, хомуты) рассортируйте по отсекам органайзера, исключая смешивание.

Тщательно осмотрите землю под автомобилем и радиус 3 метра вокруг – уберите упавшие метизы, обрезки трубок или фрагменты старого резонатора. Проверьте отсутствие забытых инструментов под капотом, в области подрамника или под днищем. Испачканную ветошь поместите в металлический мусорный контейнер для предотвращения возгорания, остатки расходников (герметики, смазки) плотно закройте.

Обязательные контрольные пункты

  • Устойчивость автомобиля: убедитесь, что Ланос стоит на ровной поверхности без подпорок
  • Чистота соединений: проверьте отсутствие масляных пятен на стыках нового резонатора
  • Инструментальный аудит: сверьте комплектность ключей по набору до начала работ
  • Поверхности: протрите сухой ветошью места контакта домкрата с порогами кузова

Список источников

При подготовке руководства по замене резонатора Daewoo Lanos 2 использовались специализированные источники трех категорий: официальная техническая документация, экспертные видеоматериалы и профильные тематические форумы. Критериями отбора стали соответствие модели автомобиля, логичность инструкций и подтверждение методик опытом реальных пользователей.

Каждый источник прошел проверку на точность описания спецификаций крепежных элементов, последовательности демонтажных операций и требований к совместимости запчастей. Особое внимание уделялось информации о распространенных сложностях при работе с подвесной системой выхлопа и нюансах герметизации соединений.

  • Официальная сервисная документация - Руководство по ремонту Daewoo Lanos (Sens/Chance) от издательства "Легион-Автодата" с разделом по системе выпуска отработавших газов
  • Экспертные видеоинструкции - Канал на YouTube "Авто_Ремонт72" с роликом "Замена резонатора Lanos за 20 минут", демонстрирующий процесс без подъемника
  • Технические стандарты - ГОСТ 33002-2014 "Трубы соединительные для систем выпуска отработавших газов"
  • Форумы автомобилистов - Тема "Борьба с глушителем Ланос" на сайте Lanos-Club.ru с практическими советами участников
  • Практические пособия - Книга "Глушители своими руками" (П.Ю. Волгин, раздел по резонаторам прямоточного типа)
  • Базы технологических данных - Каталог размеров крепежных элементов Autodata в разделе "Выпускная система Lanos 1.5"

Видео: Как быстро заменить задние амортизаторы на автомобиле заз и ланос
