Замена ролика натяжителя ремня генератора - пошаговая инструкция
Статья обновлена: 18.08.2025
Ролик натяжителя ремня генератора – критически важный компонент системы навесного оборудования двигателя. Его основная функция – обеспечение оптимального натяжения приводного ремня для передачи крутящего момента от коленчатого вала к генератору, помпе и другим агрегатам.
Неисправный ролик вызывает проскальзывание ремня, перегрев узлов, потерю заряда АКБ и способен привести к обрыву ремня с остановкой двигателя. Своевременная диагностика и замена изношенного ролика предотвращают серьезные поломки и гарантируют стабильную работу систем автомобиля.
Самостоятельная замена ролика натяжителя требует базовых навыков, правильных инструментов и строгого соблюдения регламента производителя. Ниже приведена пошаговая инструкция для выполнения этой операции.
Назначение ролика натяжителя в приводе генератора
Ролик натяжителя обеспечивает стабильное натяжение приводного ремня, передающего крутящий момент от коленчатого вала двигателя к шкиву генератора. Без корректного натяжения ремень проскальзывает, что приводит к снижению эффективности работы генератора и ускоренному износу компонентов.
Основная функция элемента – компенсация естественного растяжения ремня в процессе эксплуатации и гашение колебаний при резком изменении нагрузок. Ролик поддерживает оптимальное контактное давление между ремнём и шкивами навесного оборудования, предотвращая пробуксовку и преждевременный выход из строя приводной системы.
Ключевые задачи ролика натяжителя
- Снижение вибраций – демпфирует рывки при запуске двигателя и переключении режимов
- Автоматическая регулировка – поддерживает постоянное натяжение независимо от температуры и износа
- Защита смежных узлов – предотвращает перегрузки подшипников генератора и помпы
- Снижение шума – устраняет свист и дребезжание ослабленного ремня
| Без исправного ролика | С исправным роликом |
| Проскальзывание ремня на шкивах | Стабильное передаточное усилие |
| Перегрев генератора из-за недостаточной зарядки | Номинальная выработка электроэнергии |
| Обрыв ремня с остановкой помпы и ГУР | Предсказуемый ресурс приводных компонентов |
Типичные признаки износа ролика натяжителя
Появление посторонних шумов из подкапотного пространства – первый сигнал о проблеме. Чаще всего слышен высокочастотный свист, скрежет или гул при запуске двигателя, на холостых оборотах или при резком нажатии на педаль газа. Звук обычно усиливается при увеличении нагрузки на генератор (включении фар, кондиционера, обогрева стекла).
Визуальный осмотр ролика выявляет явные дефекты: глубокие трещины на поверхности, сколы резины, расслоение материала, следы перекоса или заклинивания подшипника. На ремне могут присутствовать черные следы износа (пыль от резины), а его кромки часто оказываются поврежденными или изношенными неравномерно.
Основные симптомы износа
- Вибрация ремня: Заметное дрожание приводного ремня при работе двигателя, особенно на холостом ходу.
- Люфт ролика: Появление продольного или поперечного люфта при попытке покачать ролик рукой (двигатель заглушен!).
- Тугой ход или заедание: Ролик вращается с усилием, рывками или вообще не проворачивается свободно.
- Неравномерный износ ремня: Обрыв нитей корда по краям ремня, "пушистость" кромок, трещины на рабочей поверхности.
- Смещение ремня: Ремень соскакивает с ролика или смещается вбок относительно шкивов.
Проверка состояния ролика визуальным осмотром
Визуальный осмотр ролика натяжителя выполняется при выключенном двигателе и остывшем силовом агрегате. Убедитесь в отсутствии вращения ремня генератора, используйте фонарь для детального изучения поверхности и креплений компонента.
Сфокусируйтесь на поиске механических повреждений: глубокие трещины, сколы на ребрах ролика или следы плавления резины. Проверьте равномерность износа рабочей поверхности – локальные выработки или вогнутости указывают на перекосы при установке.
Ключевые параметры при диагностике
- Люфт подшипника: Зафиксируйте ролик рукой, попытайтесь пошатать его из стороны в сторону. Допустимый зазор не превышает 0.5 мм
- Деформации корпуса: Осмотрите металлическую основу на предмет искривлений или следов ударов
- Посторонние включения: Удалите масляные пятна, песок или металлическую стружку в пазах
- Шум при вращении: Проверните ролик пальцем – скрежет или заедания подтверждают износ подшипника
Важно: Одновременно осмотрите ремень генератора на предмет расслоений, трещин глубиной более 3 мм или масляного загрязнения. Наличие таких дефектов потребует замены обоих компонентов.
Проверка люфта и плавности вращения ролика
После демонтажа ролика натяжителя ремня генератора выполните тщательную диагностику его состояния перед заменой. Основное внимание уделите проверке продольного и радиального люфтов подшипника, а также оценке плавности вращения без посторонних шумов.
Зафиксируйте внутреннюю обойму ролика пальцами одной руки, а наружную обойму попытайтесь сдвинуть в разных направлениях. Отсутствие ощутимого биения и стуков свидетельствует о сохранении целостности подшипникового узла. Параллельно проверьте состояние пластикового корпуса на трещины и сколы.
Порядок диагностики
- Радиальный люфт: вращайте ролик вертикально, прислушиваясь к хрусту или заеданиям.
- Осевой люфт: потяните шкив вдоль оси – допустимый зазор не превышает 0,5 мм.
- Визуальный осмотр:
- Трещины на корпусе или посадочном кольце
- Выработка или сколы на рабочей поверхности
- Наличие металлической стружки в смазке
| Признак неисправности | Последствия игнорирования |
| Вибрация при вращении | Ускоренный износ ремня и смежных узлов |
| Скрип или гул | Разрушение подшипника с заклиниванием |
| Биение более 1 мм | Обрыв ремня и остановка генератора/ГУР |
Важно! Ролик с любым из выявленных дефектов подлежит обязательной замене независимо от пробега. Установка повреждённого компонента вызовет повторный сбой в течение 500-1000 км.
Необходимый набор инструментов для замены
Правильная подготовка инструментов – ключевой этап перед началом работ. Отсутствие нужных приспособлений может привести к простоям и риску повреждения компонентов.
Базовый комплект универсален для большинства автомобилей, но специфика крепежей требует уточнения размеров в технической документации вашей модели. Все инструменты должны быть исправны и чисты.
Основные инструменты и материалы
- Трещоточный ключ с набором головок (размеры 10-19 мм)
- Динамиометрический ключ для контроля момента затяжки
- Удлинитель для головок (100-250 мм)
- Монтировка или специальный рычаг для ослабления натяжителя
- Новый ролик натяжителя (аналогичный оригиналу)
- Запасной ремень генератора (рекомендуется при сильном износе)
| Дополнительные приспособления | Назначение |
|---|---|
| Фонарь или переноска | Освещение моторного отсека |
| Струбцина | Фиксация ремня при демонтаже |
| Проволочная щетка | Очистка посадочного места от грязи |
Важно: размеры головок могут отличаться в зависимости от марки авто. Для иномарок часто требуются Torx-биты или шестигранники. Проверьте тип крепежа на вашем натяжителе до начала работ.
Подбор правильной модели ролика для вашего авто
Точное соответствие ролика натяжителя вашему автомобилю критично для корректной работы генератора, ГУРа, помпы и кондиционера. Неправильно подобранная деталь приведет к ускоренному износу ремня, постороннему шуму или обрыву, что вызовет отказ систем двигателя.
Основным идентификатором служит VIN-код машины – он гарантирует подбор оригинальной запчасти или полного аналога. При его отсутствии учитывайте полные технические характеристики: модель авто, год выпуска, тип и объем двигателя, установленное дополнительное оборудование.
Источники точной информации
Используйте проверенные источники данных для поиска каталожного номера:
- Официальные каталоги производителей (Gates, INA, SKF)
- Электронные базы крупных автозапчастей (Exist, EMEX)
- Маркировка со старого ролика – номер на корпусе или торце
| Параметр для сверки | Почему важен |
|---|---|
| Внутренний диаметр посадочного места | Определяет посадку на натяжитель без люфтов |
| Ширина и профиль рабочей поверхности | Обеспечивает полный контакт с ремнем без проскальзывания |
| Количество и расположение ребер | Совместимость с конфигурацией ремня (поликлиновой / ручейковый) |
Важно: Даже при визуальном сходстве никогда не устанавливайте ролик без проверки каталожного номера или технических параметров. Отличия в 1-2 мм вызовут дисбаланс и перекос ременной передачи.
Подготовка рабочего пространства под капотом
Обеспечьте устойчивое положение автомобиля на ровной поверхности с включенным ручным тормозом. Под колеса установите противооткатные упоры для предотвращения случайного движения. Убедитесь, что двигатель полностью остыл – работа с горячими компонентами может привести к ожогам.
Откройте капот и зафиксируйте его штатной опорой. Отсоедините отрицательную клемму аккумулятора для исключения риска короткого замыкания или случайного запуска двигателя. Удалите из подкапотного пространства посторонние предметы (тряпки, инструменты), которые могут помешать работе или упасть в движущиеся части.
Последовательность организации рабочей зоны
- Демонтаж мешающих элементов:
- Снимите пластиковую защиту двигателя (при наличии)
- Отсоедините корпус воздушного фильтра при его близком расположении к натяжителю
- Очистка зоны работ:
- Удалите загрязнения вокруг натяжителя сжатым воздухом
- Протрите ветошью посадочное место ролика для лучшей видимости меток
- Подготовка инструментов:
- Разместите ключи и головки в пределах досягаемости
- Подготовьте контейнер для мелких крепежных элементов
Важно: Используйте переносную лампу для подсветки узла натяжителя – точная визуализация критична при работе с крепежом. Избегайте контакта одежды с вращающимися шкивами даже при отключенном аккумуляторе.
Обеспечение безопасности при работе (аккумулятор, тормоз)
Перед началом любых манипуляций с натяжителем ремня генератора обязательно отсоедините клеммы аккумулятора. Сначала снимите отрицательную клемму ("массу", обычно черный провод), затем положительную (красный провод). Это исключает риск короткого замыкания при случайном контакте инструментов с клеммами или токопроводящими элементами под капотом, а также предотвращает неконтролируемое вращение коленвала двигателя.
Зафиксируйте автомобиль от самопроизвольного движения. Убедитесь, что рычаг коробки передач находится в положении "Паркинг" (для АКПП) или включена передача (для МКПП). Дополнительно затяните стояночный тормоз ("ручник") до упора. Под колеса установите противооткатные упоры (башмаки) или крупные камни/бруски, особенно если работы проводятся на уклоне.
Ключевые меры предосторожности
- Защита глаз: Всегда используйте защитные очки – пыль, грязь или мелкие детали могут попасть в глаза при демонтаже старого ролика.
- Стоп-сигнал: Если требуется провернуть коленвал для позиционирования (например, по меткам), убедитесь, что зажигание ВЫКЛЮЧЕНО (ключ извлечен), а аккумулятор ОТКЛЮЧЕН. Предупредите помощника о невозможности запуска двигателя.
- Стабильность авто: Работайте только на ровной, твердой поверхности. При использовании домкрата и подставок убедитесь в их надежности – никогда не лезьте под машину, подпертую только домкратом.
- Осторожность с ремнем: Не кладите пальцы между ремнем и шкивами при снятии/установке. Используйте только рекомендованный инструмент для оттягивания натяжителя.
Определение схемы прохождения ремня навесных агрегатов
Перед демонтажем старого ремня или установкой нового зафиксируйте точную траекторию его движения. Используйте техническую документацию производителя для вашей модели авто либо сделайте четкую фотографию действующей схемы. Никогда не полагайтесь на память – ошибка в последовательности шкивов приведет к некорректной работе агрегатов или обрыву ремня.
Изучите маршрут, учитывая ключевые точки: коленчатый вал (ведущий шкив), генератор, насос ГУР (если предусмотрен), помпу охлаждения и натяжитель. Отметьте положение гладкой и ребристой сторон ремня – некоторые шкивы контактируют только с определенной поверхностью. Проверьте наличие обводных роликов, которые меняют направление вращения.
Порядок действий при определении схемы
- Очистите защитный кожух ременной передачи от грязи
- Найдите метки на блоке цилиндров или кожухе с пиктограммами шкивов
- Если маркировка отсутствует:
- Зарисуйте путь на бумаге, начиная от шкива коленвала
- Укажите точки соприкосновения с каждым агрегатом
- Отметьте участки контакта с натяжным и обводным роликами
| Типовые элементы схемы | Важность контроля |
|---|---|
| Шкив коленчатого вала | Главный привод, обязательно в схеме |
| Ролик натяжителя | Регулирует силу натяжения, контактирует с тыльной стороной ремня |
| Обводной ролик | Меняет траекторию, предотвращает вибрации (есть не во всех авто) |
Убедитесь, что ремень не пересекается сам с собой и имеет минимальный угол охвата шкивов (обычно ≥90° для генератора). После монтажа проверните коленвал на 2-3 оборота вручную, сверив положение ремня со схемой. Любое смещение или перекос – сигнал к повторной проверке траектории.
Нанесение разметки направления вращения ремня
Перед демонтажем старого ремня критически важно точно зафиксировать его траекторию движения. Шкивы двигателя, генератора, помпы и натяжных роликов образуют сложный маршрут, который необходимо в точности повторить при установке нового элемента. Любое отклонение приведет к ускоренному износу или соскальзыванию.
Используйте водостойкий маркер или мел для нанесения четких стрелок на внешней (рабочей) стороне ремня, строго указывающих направление его вращения. Дополнительно отметьте точки соприкосновения ремня с каждым шкивом – это поможет визуально контролировать правильность укладки при монтаже. Особое внимание уделите зонам обхода натяжных и направляющих роликов.
Ключевые этапы маркировки
- Очистка поверхности: Протрите ремень сухой тряпкой для удаления грязи и масляных пятен – разметка должна быть четкой.
- Визуализация вращения: Вручную проверните коленвал (за болт крепления шкива) на 2-3 оборота, наблюдая за движением ремня.
- Нанесение стрелок: Нарисуйте непрерывные стрелки длиной 5-7 см через каждые 20-30 см по всей внешней стороне ремня, строго по ходу его движения.
- Маркировка шкивов: Поставьте метки (крестики или точки) на боковине ремня напротив центра каждого шкива и соответствующую метку на смежной детали (кронштейне или блоке двигателя).
| Элемент | Тип метки | Назначение |
|---|---|---|
| Рабочая поверхность ремня | Стрелки направления | Контроль правильной установки без перекручивания |
| Торцевая часть ремня у шкивов | Парные метки (ремень + смежная деталь) | Точное позиционирование на шкивах |
Важно: Не используйте острые предметы для нанесения меток – они повредят корд ремня. После установки нового ремня сверьте направление его движения с нанесенными ранее стрелками на старом элементе перед утилизацией.
Ослабление болта крепления генератора
Ослабление болта крепления генератора выполняется после снятия защиты двигателя и установки автомобиля на ручной тормоз. Для доступа к креплению потребуется сдвинуть декоративные пластиковые накладки в моторном отсеке, предварительно очистив зону вокруг болта от грязи металлической щёткой.
Используйте торцевой ключ с удлинителем и воротком для эффективного рычага – размер головки обычно составляет 13-17 мм в зависимости от модели авто. Проверьте, не требует ли конструкция одновременной фиксации контргайки рожковым ключом во избежание проворачивания кронштейна.
Техника ослабления
Действуйте последовательно: ключ устанавливается строго перпендикулярно граням болта, приложите усилие короткими рывками против часовой стрелки. Если крепление закисло:
- Обработайте резьбу проникающей смазкой WD-40
- Выждите 10-15 минут
- Аккуратно постучите молотком по головке болта через медную прокладку
- Повторите попытку ослабления
Не допускайте перекоса ключа – это приводит к срыву граней. При полном ослаблении проверьте состояние шайб и резиновых демпферов – трещины или деформация требуют замены. Помните: генератор должен сохранять подвижность для последующей регулировки натяжения ремня.
Ослабление регулировочного болта натяжителя
Регулировочный болт отвечает за поддержание правильного натяжения ремня генератора. Его ослабление необходимо для снятия старого ролика и установки нового, так как это освобождает давление на ремень и позволяет демонтировать деталь. Без этого этапа невозможно сдвинуть натяжитель с фиксированной позиции.
Для работы потребуется торцевой ключ или головка под размер болта (чаще 13–17 мм) и вороток. Предварительно зафиксируйте двигатель от смещения, если конструкция предусматривает опорную скобу. Убедитесь, что автомобиль стоит на ручнике, а клеммы аккумулятора отсоединены для предотвращения случайного запуска.
Порядок действий
- Определите расположение регулировочного болта на натяжителе (обычно в центре или сбоку механизма).
- Вставьте ключ и плавно вращайте против часовой стрелки на 3–5 оборотов.
- Контролируйте движение натяжителя: при ослаблении пружина механизма должна сместить корпус, ослабив ремень.
- Проверьте люфт ремня рукой – он должен свободно проворачиваться на 90° между шкивами.
| Тип натяжителя | Особенности ослабления |
|---|---|
| Автоматический (с пружиной) | Болт вращается без усилий, пружина сама отводит корпус |
| Ручной (без пружины) | Требуется дополнительно оттянуть натяжитель монтажной ломкой |
Важно: избегайте резких движений – сорванная резьба заблокирует регулировку. Если болт не поддается, обработайте соединение проникающей смазкой WD-40 и выждите 10–15 минут.
Фиксация положения натяжного механизма ключом
Фиксация натяжного механизма ключом необходима для предотвращения самопроизвольного перемещения плунжера при ослаблении ремня. Это обеспечивает безопасность и стабильность положения компонентов во время замены ролика, исключая резкий сброс натяжения.
На корпусе натяжителя предусмотрено специальное технологическое отверстие для блокировки пружинного механизма. В него вставляется шестигранный ключ или металлический штырь подходящего диаметра, что позволяет зафиксировать плунжер в сжатом состоянии после снятия нагрузки с ремня.
Порядок фиксации:
- Поверните натяжитель против часовой стрелки (ключом на центральном болте) для ослабления ремня.
- Удерживая механизм в положении минимального натяжения, вставьте ключ-фиксатор в отверстие на корпусе.
- Проверьте надёжность блокировки: плунжер не должен двигаться при попытке покачивания.
Важно: Диаметр фиксирующего ключа должен точно соответствовать отверстию (обычно 4-6 мм). Использование неподходящего инструмента повредит механизм.
Снятие приводного ремня со шкива генератора
Перед началом работ убедитесь, что двигатель полностью остыл, а аккумуляторная батарея отсоединена. Зафиксируйте автомобиль на ровной поверхности стояночным тормозом и противооткатными упорами. Подготовьте необходимый инструмент: ключи для ослабления болта натяжителя, монтировку или специальный съемник для ремней.
Определите тип натяжного механизма (автоматический пружинный или ручной регулировочный болт) и схему обвода ремня. Используя схему под капотом или фотографию маршрута, запомните расположение ремня на всех шкивах. Ослабьте натяжение одним из способов в зависимости от конструкции.
Процесс ослабления натяжения
- Автоматический натяжитель: Вставьте шестигранник или торцевой ключ в квадратное отверстие натяжителя. Проворачивайте против часовой стрелки до полного ослабления пружины.
- Регулировочный болт: Ослабьте контргайку на кронштейне. Медленно вращайте регулировочный болт по часовой стрелке для освобождения натяжения.
После сброса натяжения снимите ремень со шкива генератора движением в сторону двигателя. Избегайте перекручивания или резких изгибов ремня. Если требуется полное извлечение – аккуратно стяните его с остальных шкивов согласно обратной схеме обвода.
| Тип натяжителя | Инструмент для ослабления | Направление вращения |
|---|---|---|
| Автоматический (пружинный) | Шестигранник 6-8мм | Против часовой стрелки |
| Ручной (болтовой) | Рожковый ключ 13-17мм | По часовой стрелке |
Демонтаж защитного кожуха (если предусмотрен)
После подготовки рабочей зоны и снятия ремня генератора, приступайте к демонтажу защитного кожуха. Он обычно изготавливается из пластика и устанавливается поверх ременной передачи для предотвращения попадания посторонних предметов и обеспечения безопасности.
Внимательно осмотрите кожух для определения типа и количества крепежных элементов. Чаще всего крепление осуществляется винтами, болтами или пластиковыми защелками. Убедитесь в наличии необходимых инструментов для работы с конкретными креплениями.
Процесс снятия кожуха
- Определите все точки крепления: Тщательно осмотрите периметр кожуха. Крепеж может располагаться по краям, в углах или в центральной части. Некоторые модели имеют скрытые защелки.
- Открутите винты/болты: Используя подходящую отвертку (крестовую или плоскую) или головку с воротком, аккуратно выкрутите все винты/болты. Складывайте их в отдельную емкость во избежание потери.
- Отожмите защелки: Если кожух фиксируется защелками, аккуратно отожмите их с помощью плоской отвертки или пальцами. Прилагайте усилие строго в месте крепления, чтобы не сломать пластик.
- Аккуратно снимите кожух: После откручивания/расстегивания всех креплений, плавно потяните кожух на себя. Он может быть установлен с натягом или иметь направляющие пазы. Избегайте резких движений и перекосов.
Примечание: На некоторых автомобилях кожух может состоять из нескольких секций или требовать предварительного снятия соседних элементов (например, патрубков или кронштейнов). Обращайте внимание на конструктивные особенности вашей модели.
Важно: Не применяйте чрезмерную силу при снятии. Поврежденный пластиковый кожух сложно восстановить, а его отсутствие создает опасность при работе двигателя.
Снятие фиксирующей скобы ролика
Фиксирующая скоба удерживает ролик натяжителя на монтажной площадке двигателя и крепится одним основным болтом. Этот элемент обычно расположен в непосредственной близости от оси вращения ролика, соединяясь с кронштейном двигателя.
Перед началом работ убедитесь в надёжной фиксации автомобиля на подъёмнике или упорах. Зафиксируйте коленчатый вал от проворачивания – установите высшую мёртвую точку (ВМТ) цилиндра 1 либо заблокируйте маховик через смотровое окно картера сцепления.
Процедура демонтажа
- Определите размер крепёжного болта (чаще 13-17 мм) и подготовьте соответствующий вороток с трещоткой или накидной ключ
- Обработайте резьбовое соединение проникающей смазкой типа WD-40 при наличии коррозии
- Удерживайте скобу рожковым ключом за специальный выступ, предотвращая проворачивание
- Откручивайте основной болт против часовой стрелки, контролируя положение шайбы под головкой
Внимание: При сильном прикипании болта используйте ударный гайковёрт или удлинитель рычага. Не допускайте срыва граней – при деформации скобы потребуется замена всей конструкции.
После извлечения болта аккуратно снимите скобу с посадочных шпилек двигателя. Проверьте состояние резиновых демпферов и антикоррозийного покрытия – повреждённые детали не подлежат восстановлению.

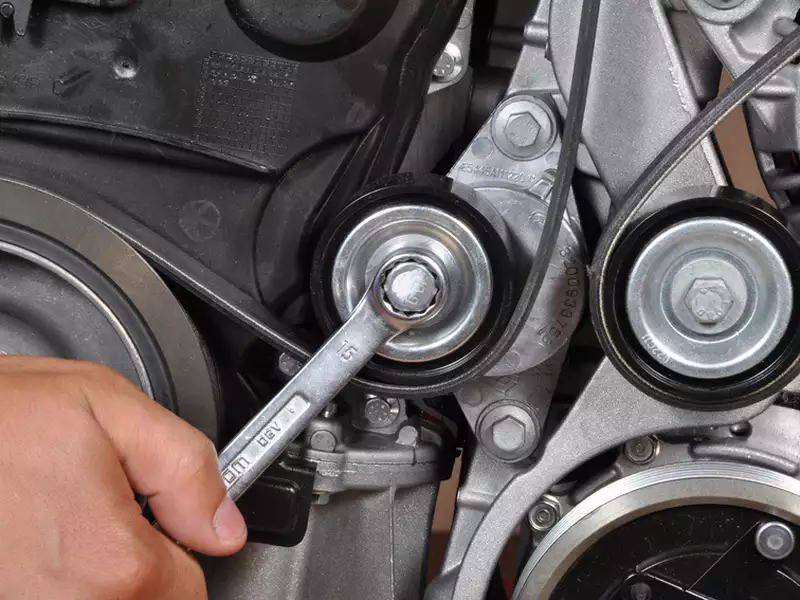

Откручивание центрального болта натяжного ролика
Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная батарея отсоединена. Зафиксируйте натяжное устройство гаечным ключом или монтировкой, предотвращая его проворачивание при откручивании.
Используйте торцевой ключ с воротком или трещоткой, подходящий по размеру к центральному болту ролика. Удерживая натяжитель в статичном положении, приложите усилие против часовой стрелки для ослабления крепежа.
Ключевые этапы демонтажа
- Обработайте резьбовое соединение проникающей смазкой (WD-40 или аналогом) за 10-15 минут до работ при наличии коррозии
- Применяйте удлинитель для ключа («трубу») при закисшем болте, контролируя усилие во избежание срыва граней
- После срыва резьбы выкручивайте болт полностью, удерживая ролик рукой для предотвращения падения
Внимание: На некоторых моделях автомобилей болт имеет левую резьбу – проверяйте техническую документацию перед откручиванием. После снятия очистите посадочное место от грязи и остатков смазки.
Аккуратное снятие старого ролика с оси
Убедитесь, что натяжитель полностью ослаблен, а ремень генератора снят с ролика. Зафиксируйте корпус натяжителя рукой или струбциной, чтобы предотвратить проворачивание при откручивании крепежа. Проверьте тип крепления ролика: чаще всего используется болт, реже – гайка со шпилькой.
Подберите точный размер шестигранного ключа или головки для крепежного элемента. Удерживайте ось ролика от проворачивания вторым ключом, если конструкция предусматривает отдельную фиксацию оси. Не применяйте ударные инструменты – резкие удары могут повредить подшипник или посадочное место на кронштейне двигателя.
Ключевые этапы демонтажа
- Очистите резьбовое соединение от грязи и масла щеткой или ветошью для предотвращения срыва граней.
- Плавно открутите крепеж против часовой стрелки, прилагая равномерное усилие. При закисании обработайте резьбу проникающей смазкой (WD-40), выждите 5–10 минут.
- Снимите ролик с оси после полного выкручивания болта/гайки. Если ролик прикипел, аккуратно покачивайте его из стороны в сторону, не используя молоток.
| Типовая проблема | Безопасное решение |
|---|---|
| Ролик не снимается с оси | Нагрейте посадочное место строительным феном (не выше 150°C) или примените съемник с защитными лапками |
| Сорваны грани крепежа | Используйте экстрактор для сломанных болтов или торцевую головку с насечками (типа "Grip") |
Осмотрите ось натяжителя после демонтажа: на ней не должно быть глубоких задиров, коррозии или деформации. Протрите посадочное место чистой ветошью – наличие абразивной пыли ускоряет износ нового подшипника.
После снятия старого ролика натяжителя тщательно осмотрите посадочное место на кронштейне двигателя. Наличие масляных пятен, следов коррозии, засохшей грязи или остатков старой смазки может помешать правильной установке нового компонента и вызвать его перекос. Игнорирование очистки сократит срок службы детали.
Используйте ветошь и щетку с жесткой синтетической щетиной для удаления рыхлых загрязнений. Для стойких отложений применяйте специализированный очиститель тормозов или карбюратора, который эффективно растворяет масляные пятна и не повреждает металл. Избегайте абразивных материалов, способных оставить царапины.
Технология очистки посадочной поверхности
Ключевые этапы работ:
- Обработать зону очистителем, выдержать 2-3 минуты для растворения загрязнений
- Протереть ветошью в направлении пазов крепления
- Повторить при необходимости для сложных отложений
- Просушить поверхность сжатым воздухом (обязательно используйте защитные очки!)
Контроль качества: после очистки проверьте:
- Отсутствие вмятин и задиров на металле
- Гладкость контактных плоскостей
- Чистоту резьбовых отверстий под болты крепления
| Материал | Применение | Риски |
|---|---|---|
| Медная щетка | Удаление коррозии | Деформация мягких сплавов |
| Наждачная бумага | Шлифовка заусенцев | Нарушение геометрии |
| WD-40 | Профилактика ржавчины | Несовместимость с резиной |
Важно: перед установкой нового ролика нанесите тонкий слой графитовой смазки (не более 0.5 мм) на посадочный штифт для предотвращения закисания.
Контроль состояния оси на предмет выработки
После демонтажа старого ролика внимательно осмотрите посадочную ось натяжителя. Основной фокус – выявление механической выработки (эллипсности), задиров или глубоких борозд от контакта с подшипником. Используйте яркое освещение и увеличительное стекло для точной диагностики микротрещин.
Проверьте геометрию оси пальцами или точным измерительным инструментом: биение не должно превышать 0,05 мм. Особое внимание уделите зоне контакта с внутренней обоймой подшипника – малейшие ступеньки или конусность недопустимы.
Критерии оценки и последствия игнорирования
- Визуальные дефекты: Царапины глубже 0,2 мм, ржавчина в рабочей зоне, синеватые пятна перегрева.
- Тактильный контроль: Заусенцы, ощутимые ногтем, или волнообразная поверхность при вращении оси в тисках.
- Риски при установке поврежденной оси: Вибрация нового ролика, ускоренный износ подшипника, обрыв ремня из-за дисбаланса.
| Состояние оси | Решение |
|---|---|
| Гладкая поверхность без деформаций | Установить новый ролик |
| Локальные задиры (до 10% площади) | Зачистить мелкозернистой наждачной бумагой |
| Глубокие канавки или эллипсность | Замена кронштейна натяжителя в сборе |
Важно: При малейших сомнениях в целостности оси замените узел натяжителя полностью – ремонт выработки наплавкой недопустим из-за нарушения термообработки металла.
Смазка оси перед установкой (если применимо)
Проверьте состояние посадочного места оси ролика на натяжителе. Если втулка или подшипник старого ролика проворачивались на оси или видны следы коррозии/задиров, смазка оси обязательна. Если ось чистая, гладкая и не имеет повреждений, а новый ролик имеет герметичный подшипник (часто обозначен как "maintenance-free" или имеет пластиковый колпачок), смазка может не требоваться – сверьтесь с инструкцией к ролику.
Используйте только подходящие высокотемпературные пластичные смазки. Оптимальны литиевые смазки NLGI 2 (например, Литол-24, Циатим-201) или специальные смазки для подшипников ступиц/натяжителей. Избегайте консистентных смазок на кальциевой основе и графитовых составов – они хуже работают в условиях высоких оборотов и температур. Жидкие масла (WD-40, трансмиссионное) категорически не подходят – они быстро вымываются.
Порядок нанесения смазки
- Тщательно очистите ось натяжителя от старой смазки, грязи и металлической пыли ветошью и очистителем (бензин "Калоша", уайт-спирит).
- Нанесите смазку тонким слоем только на рабочую поверхность оси, куда садится втулка/подшипник ролика. Используйте шприц или чистый палец в перчатке.
- Избегайте избытка! Излишки смазки выдавит при затяжке, они могут попасть на ремень или шкивы, вызвав проскальзывание и ускоренный износ.
- Не смазывайте резьбовую часть болта/шпильки натяжителя (если она есть) – это может нарушить момент затяжки.
Проверка меток направления вращения на новом ролике
На корпусе нового ролика натяжителя всегда присутствует стрелка или надпись, указывающая правильное направление вращения. Эта метка критически важна для корректной работы узла и предотвращения преждевременного износа подшипника. Пренебрежение ориентацией приведет к ускоренной деградации ролика и риску обрыва ремня.
Сравните направление стрелки на заменяемом ролике с маркировкой старого компонента перед демонтажем. Если старая деталь не имеет видимых меток, запомните ее установочное положение относительно движения ремня при работающем двигателе (обычно по часовой стрелке).
Алгоритм проверки и установки
- Идентифицируйте маркировку на новом ролике (выпуклая стрелка, лазерная гравировка или тиснение "ROTATION").
- Совместите направление метки с движением ремня:
- При вращении шкивов по часовой стрелке стрелка ролика должна указывать аналогично
- Для двигателей с обратным вращением (редко) – строго против часовой стрелки
- Прокрутите ролик рукой после фиксации болтом – движение должно быть плавным без заеданий.
| Тип двигателя | Направление метки | Визуальный ориентир |
|---|---|---|
| Стандартный (передний привод) | По часовой стрелке | Стрелка к радиатору |
| Поперечное расположение | По часовой стрелке | Стрелка к правому крылу |
Установка нового ролика на посадочное место
Перед монтажом очистите посадочную поверхность натяжителя от грязи и остатков старой смазки металлической щеткой. Нанесите тонкий слой графитовой смазки на шейку крепежного болта для предотвращения коррозии.
Аккуратно наденьте ролик на крепежный болт, совместив его с посадочным местом. Контролируйте правильность позиционирования подшипника – он должен плотно прилегать к платформе натяжителя без перекосов.
Фиксация и проверка
Затяните крепежный болт предписанным производителем моментом (обычно 40-60 Н·м), используя динамометрический ключ. Избегайте перетяжки – это может разрушить подшипник. Убедитесь в свободном вращении ролика рукой: движение должно быть плавным без заеданий и посторонних шумов.
Последовательность окончательной сборки:
- Наденьте ремень генератора на шкивы согласно схеме
- Отведите натяжитель монтажным ключом
- Ослабьте фиксатор натяжного механизма
- Плавно отпустите натяжитель для натяжения ремня
Проверьте прогиб ремня между шкивами – при усилии 10 кг он должен составлять 5-6 мм. Обязательно прокрутите двигатель стартером 3-4 оборота для равномерного распределения нагрузки перед запуском.
Затягивание центрального болта с рекомендованным моментом
После установки нового ролика натяжителя на посадочное место совместите монтажные отверстия кронштейна с резьбовыми каналами блока цилиндров. Вручную наживите крепёжные болты, исключая перекосы, затем равномерно подтяните их крестовым ключом до плотного прилегания корпуса без перекоса.
Вставьте торцевой ключ с динамометрической головкой в центральный болт шкива натяжителя. Плавным движением приведите механизм в рабочее положение, обеспечив оптимальное натяжение ремня генератора – нормальный прогиб составляет 5-7 мм при усилии 10 кгс на середине самого длинного участка ветви.
Критичные этапы затяжки
Контроль момента затяжки – обязательное требование для предотвращения повреждений:
- Сверьтесь с мануалом авто для определения точного значения момента (обычно 25-50 Н·м в зависимости от модели)
- Зафиксируте центральный болт динамометрическим ключом под нужным углом
- Докрутите дополнительно на 30-60° при использовании болтов с конусной посадкой
Не используйте ударные инструменты! Перетяжка вызывает:
- Деформацию подшипника ролика
- Трещины в корпусе натяжителя
- Срыв резьбы в блоке цилиндров
| Тип двигателя | Типовой момент (Н·м) | Угол докрутки |
| Бензиновый рядный | 32-40 | 45°±5° |
| Дизельный | 45-50 | 60°±5° |
| V-образный | 28-35 | 30°±5° |
После фиксации проверьте свободное вращение ролика рукой – движение должно быть плавным без заеданий и шума. Установите ремень генератора по схеме, запустите двигатель на 2-3 минуты, затем повторно проверьте натяжение.
Возвращение фиксирующей скобы ролика
Проверьте состояние резьбы в посадочных отверстиях кронштейна двигателя. Тщательно очистите их металлической щеткой или прогоните метчиком соответствующего размера для удаления грязи и остатков коррозии. Это обеспечит правильную затяжку без срыва резьбы.
Нанесите небольшое количество медной смазки или анаэробного фиксатора резьбы на болты крепления скобы. Убедитесь, что скоба установлена в правильной ориентации – ее форма должна точно соответствовать контуру кронштейна, а технологические выступы совпадать с пазами.
Порядок установки и фиксации
- Совместите отверстия: Плотно прижмите скобу к кронштейну, одновременно контролируя положение оси ролика. Она должна встать без перекосов.
- Предварительная фиксация: Вручную вкрутите все крепежные болты на несколько оборотов до соприкосновения шляпок со скобой. Не допускайте перекоса резьбы.
- Окончательная затяжка: Используя динамометрический ключ, затяните болты крест-накрест с моментом, указанным в руководстве к авто (обычно 25-45 Н·м). Избегайте превышения усилия – это может повредить кронштейн.
Проверьте свободное вращение ролика после фиксации – он должен двигаться плавно без заеданий. Убедитесь в отсутствии люфта скобы и правильном положении относительно других элементов навесного оборудования.
Установка защитного кожуха на место
Убедитесь, что поверхность посадочного места кожуха очищена от грязи и остатков старой прокладки. Совместите монтажные отверстия кожуха со шпильками на блоке двигателя, избегая перекоса детали. Приложите новую герметизирующую прокладку (если предусмотрена конструкцией), предварительно проверив её соответствие форме кожуха.
Аккуратно наденьте кожух на шпильки, не допуская смещения прокладки. Вручную наживите крепёжные гайки или болты во все отверстия, соблюдая очерёдность, рекомендованную производителем (обычно крестообразную). Проверьте отсутствие зазоров между кожухом и блоком по всему периметру.
Фиксация и контроль
Затяните крепёж в два этапа:
- Предварительная затяжка динамометрическим ключом с усилием 8–12 Н·м
- Окончательная затяжка до значения, указанного в руководстве (обычно 15–25 Н·м)
Проверьте:
- Надёжность фиксации кожуха при попытке сдвига рукой
- Отсутствие контакта с вращающимися элементами привода
- Правильность положения датчиков (если они закреплены на кожухе)
| Тип крепежа | Момент затяжки | Особенности |
|---|---|---|
| Болты М6 | 10–15 Н·м | Использовать шайбы-гровер |
| Гайки М8 | 20–25 Н·м | Контролировать состояние шпилек |
Надевание ремня по заводской схеме
Точное расположение ремня строго регламентировано производителем – отклонение от схемы ведет к проскальзыванию, ускоренному износу или обрыву. Перед установкой убедитесь, что метки на шкивах (при наличии) совпадают с метками ГРМ или маховика для сохранения фаз газораспределения.
Схема обвода ремня вокруг шкивов всегда указывается на табличке под капотом, в моторном отсеке или руководстве по ремонту конкретной модели. При отсутствии данных используйте зарисованную перед снятием схему или цифровую фотографию – ошибка в последовательности шкивов недопустима.
Последовательность установки ремня
- Ослабьте натяжной ролик – поверните регулировочный болт или сместите кронштейн натяжителя против усилия пружины (в зависимости от конструкции).
- Проложите ремень по шкивам строго по схеме обвода, начиная с коленчатого вала. Контролируйте направление вращения (если ремень зубчатый – зубья должны войти в зацепление).
- Обойдите все точки: шкив генератора, насоса ГУР/кондиционера (если предусмотрено), помпы охлаждения, обводного ролика. Избегайте перекручивания ленты.
- Наденьте ремень на натяжной ролик последним – это упростит монтаж и обеспечит корректное натяжение.
| Контрольная точка | Действие |
|---|---|
| Проверка положения | Ремень должен лежать строго в ручьях шкивов без выступа за края |
| Прокручивание вручную | Проверните коленвал на 2-3 оборота ключом за болт крепления шкива |
| Визуальный осмотр | Убедитесь в отсутствии саморазвинчивания натяжителя и смещения ремня |
После натяжения повторно проверьте совпадение установочных меток – при значительном усилии шкивы могут сместиться. Запустите двигатель на 1-2 минуты, затем заглушите и повторно проконтролируйте натяжение и положение ремня.
Регулировка правильного натяжения ремня генератора
После замены ролика натяжителя проверьте степень натяжения ремня между шкивами генератора и коленчатого вала. Слишком слабое натяжение вызывает проскальзывание, перегрев и ускоренный износ, а чрезмерное – перегрузку подшипников генератора, помпы и самого натяжителя.
Используйте специальный инструмент – тензометр – для точного замера усилия. Если его нет, примените метод "прогиба": нажмите пальцем на середину самого длинного участка ремня с усилием ~10 кгс (≈98 Н) и замерьте величину отклонения.
Порядок регулировки
Требуемые параметры прогиба (уточняйте в мануале авто):
- Для нового ремня: 5–7 мм
- Для бывшего в употреблении: 7–9 мм
Этапы работ:
- Ослабьте крепёжную гайку/болт генератора (или натяжителя, если он регулируемый).
- Монтировкой или регулировочным болтом сместите генератор для увеличения/уменьшения натяжения.
- Проконтролируйте прогиб на участке между шкивом коленвала и генератором.
- Зафиксируйте генератор, затянув крепёж с моментом, указанным производителем.
- Проверните коленвал на 2–3 оборота (ключом за болт шкива) и перепроверьте натяжение.
Важные нюансы:
| Ошибка | Последствие |
| Перетянутый ремень | Свист на холодную, разрушение подшипников |
| Недостаточное натяжение | Проскальзывание, зарядка аккумулятора прерывиста |
| Кривая установка | Равномерный износ по краям ремня |
Проверьте траекторию ремня – все шкивы должны находиться в одной плоскости. После запуска двигателя 2–3 минуты прислушивайтесь к посторонним шумам (свист, гул) на разных оборотах.
Проверка натяжения ремня ручным методом (прогиб)
Проверка выполняется на самом длинном участке ремня между шкивами. Для этого нажмите большим пальцем на середину пролета, приложив усилие примерно 10 кгс (98 Н).
Измерьте величину прогиба ремня линейкой или штангенциркулем. Сравните полученный результат с допустимыми значениями, указанными в руководстве по ремонту автомобиля.
Критерии оценки и действия
Нормальное натяжение: Прогиб соответствует спецификации производителя (обычно 5-10 мм). Дальнейшая регулировка не требуется.
Слабый ремень (избыточный прогиб):
- Приводит к проскальзыванию
- Вызывает свист при нагрузке
- Требует немедленной подтяжки или замены
Перетянутый ремень (недостаточный прогиб):
- Ускоряет износ подшипников
- Повышает риск обрыва
- Необходимо ослабить натяжение
| Состояние | Признак | Действие |
| Норма | Прогиб в допуске | Эксплуатация без вмешательства |
| Слабое | Прогиб больше нормы | Регулировка натяжителя |
| Сильное | Прогиб меньше нормы | Ослабление натяжителя |
Важно: Проверку проводите на холодном двигателе. Повторяйте процедуру каждые 15-20 тыс. км пробега или при появлении посторонних шумов.
Затягивание болтов генератора и натяжителя
После установки нового ролика натяжителя и правильной натяжки ремня критически важно зафиксировать все компоненты. Ослабленные болты приведут к вибрации, ускоренному износу или обрыву ремня.
Соблюдайте момент затяжки, указанный производителем для каждого крепежного элемента. Используйте динамометрический ключ для точного контроля усилия, так как "на глаз" часто вызывает повреждение резьбы или деформацию посадочных мест.
Порядок фиксации крепежа
- Болт натяжителя: Затяните центральный болт механизма натяжителя с указанным моментом (обычно 25-50 Н·м). Удерживайте корпус натяжителя от проворачивания вторым ключом.
- Болт крепления генератора:
- Затяните регулировочную гайку или болт на кронштейне генератора.
- Зафиксируйте основной болт/шпильку крепления генератора к блоку двигателя (момент 40-60 Н·м).
- Контрольная проверка: Проверьте натяжение ремня по методике производителя (прогиб или специнструмент). Убедитесь, что генератор не сместился при затяжке.
| Компонент | Типовой момент затяжки (Н·м) | Примечание |
|---|---|---|
| Болт натяжного ролика | 25-50 | Зависит от модели авто |
| Основной болт генератора | 40-60 | Проверять по мануалу |
| Регулировочный болт | 15-30 | Часто требует меньшего усилия |
Не запускайте двигатель до завершения всех этапов! Прокрутите коленвал на 2-3 оборота вручную (за болт шкива) для окончательной проверки положения ремня и отсутствия перекосов.
Контроль соосности всех шкивов в системе
Перед установкой нового ролика натяжителя обязательно проверьте соосность всех шкивов в приводе ремня генератора. Неправильная центровка даже на 1-2 мм вызывает ускоренный износ кромок ремня, характерный свист и вибрации, что приводит к преждевременному выходу из строя как самого ремня, так и подшипников компонентов.
Используйте лазерный инструмент для центровки или проверяйте параллельность плоскостей шкивов металлической линейкой/угольником. Особое внимание уделите положению шкива коленчатого вала, генератора, помпы (если она включена в привод) и нового натяжителя – все плоскости должны находиться строго в одной линии без перекосов по вертикали и горизонтали.
Ключевые этапы проверки
Выполните следующие действия для точной диагностики:
- Очистите шкивы от грязи и масла металлической щёткой.
- Проверьте люфты подшипников всех вращающихся элементов (генератор, помпа, натяжитель) – биение недопустимо.
- Приложите линейку к рабочим поверхностям шкивов последовательно в двух плоскостях:
- Вертикальная проверка: сверху вдоль ременной передачи.
- Горизонтальная проверка: сбоку перпендикулярно оси вращения.
| Проблема | Признак | Решение |
|---|---|---|
| Перекос шкива генератора | Ремень сползает внутрь или наружу | Добавьте регулировочные шайбы под крепление генератора |
| Деформация кронштейна натяжителя | Зазор между линейкой и шкивом более 1 мм | Замените кронштейн или рихтуйте на прессе |
| Износ посадочного места шкива | Видимое биение при вращении | Проточите посадочную поверхность или замените вал |
Не игнорируйте этот этап! Установка нового ролика на кривую систему гарантированно приведёт к повторному ремонту через короткий промежуток времени. При обнаружении отклонений устраните их до фиксации натяжителя.
Проверка движения ремня по оси без смещения
После установки нового ролика и натяжения ремня запустите двигатель на холостом ходу. Визуально контролируйте траекторию движения ремня генератора на протяжении всего его рабочего участка.
Ремень должен перемещаться строго по центру шкивов без поперечных колебаний. Особое внимание уделите зоне прохождения через натяжной ролик – здесь часто проявляются отклонения при неправильном монтаже или дефекте компонента.
Критерии правильной работы
- Отсутствие биения: края ремня не должны касаться боковых ограничителей шкивов
- Стабильная позиция: ремень сохраняет центральное положение при резком увеличении оборотов
- Равномерный износ: отсутствие локального истирания боковых поверхностей
| Проблемный признак | Возможная причина |
|---|---|
| Смещение к внешнему краю шкива | Перетяжка ремня, перекос натяжителя |
| Уход к внутренней части | Недостаточное натяжение, износ подшипника |
| Вибрирующее движение | Деформация ролика, брак ремня |
Важно: Проверку выполняйте при хорошем освещении, используя стробоскоп или видеозапись в замедленном воспроизведении для точной диагностики. Любое отклонение требует немедленной остановки двигателя и повторной регулировки.
Запуск двигателя и проверка работы на холостых
После установки нового ролика натяжителя и сборки узла аккуратно запустите двигатель. Внимательно прислушивайтесь к посторонним звукам в первые секунды работы – свист, скрежет или гул указывают на неправильный монтаж или дефект детали.
Дайте двигателю поработать на холостом ходу 3-5 минут. Визуально контролируйте движение ремня генератора – он должен вращаться плавно, без перекосов, биения или проскальзывания. Отсутствие вибрации шкивов и самого натяжителя подтверждает корректность установки.
Контрольные параметры при проверке
- Уровень шума: Отсутствие свиста, дребезжания или скрипа от зоны ремня.
- Траектория ремня: Ровное движение в канавках всех шкивов (генератор, коленвал, насос ГУР/кондиционера).
- Стабильность натяжителя: Плавное покачивание без рывков и вибрации рычага.
| Признак проблемы | Возможная причина |
|---|---|
| Пронзительный свист | Слабое натяжение ремня, попадание масла/антифриза |
| Глухой гул или рокот | Заклинивание подшипника нового ролика, перетяжка |
| Вибрация натяжителя | Неправильная фиксация болта, деформация рычага |
Повысьте обороты до 2000-2500 об/мин на 10-15 секунд. Резкое увеличение нагрузки выявит скрытые дефекты – проскальзывание ремня или нарастающий шум требуют немедленной остановки мотора и повторной диагностики.
Список источников
При подготовке материала о замене ролика натяжителя ремня генератора использовались специализированные технические ресурсы и документация. Основное внимание уделялось проверенным практическим руководствам и рекомендациям производителей автокомпонентов.
Ключевыми источниками выступили официальные сервисные мануалы автомобильных марок, а также экспертные публикации в отраслевых изданиях. Актуальность информации подтверждалась сопоставлением данных из нескольких авторитетных технических баз.
- Официальные сервисные руководства производителей автомобилей (на примере моделей VAG, Renault, Lada)
- Технические бюллетени Gates Europe по системам приводных ремней
- Инструкции по установке комплектов натяжителей от INA, Litens
- Видеоархивы мастер-классов технических специалистов СТО
- Разделы "Ремонт генератора" в справочниках Autodata и ElsaWin
- Методические материалы учебных центров Bosch Automotive Aftermarket
- Технические форумы: Drive2.ru, Drom.ru (разборы реальных кейсов)
