Замена рулевой рейки ВАЗ-2114 - выбор и установка

Статья обновлена: 18.08.2025

Рулевая рейка – критически важный узел управления автомобилем ВАЗ-2114. Её неисправность напрямую влияет на безопасность движения и требует незамедлительного устранения.

Правильный выбор новой рейки и грамотная установка определяют чёткость рулевого управления, долговечность детали и комфорт вождения. Отклонения при монтаже провоцируют утечки, стуки и преждевременный износ.

В статье рассмотрены ключевые критерии подбора качественной рейки, подготовительные работы и пошаговая инструкция по замене с акцентом на распространённые ошибки.

Критерии выбора новой рулевой рейки

При подборе рейки для ВАЗ-2114 первостепенное значение имеет тип усилителя руля. Электромеханические (ЭУР) и гидравлические (ГУР) системы требуют разных конструкций узлов. Установка неподходящей модели приведёт к полной неработоспособности рулевого управления.

Обращайте внимание на состояние крепёжных элементов и рулевых тяг. Если старые тяги не имеют люфтов и повреждений, допустимо приобретение рейки без тяг в комплекте. При изношенных деталях выгоднее брать готовый узел с тягами и наконечниками.

Ключевые параметры для оценки

Производитель и гарантия:

Оригинал (ВАЗ): Высокая совместимость, но дороже
Проверенные бренды (TRW, ZF, LYNXauto): Оптимальное сочетание цены и ресурса
Бюджетные аналоги: Требуют проверки сертификатов, часто имеют сокращённый срок службы

Технические нюансы:

Совпадение передаточного числа со штатной рейкой
Наличие защитного кожуха из термостойкой резины
Качество шестерёнчатой пары (визуально - отсутствие заусенцев)

Критерий	Рекомендация
Упаковка	Заводская коробка с антикоррозийным покрытием
Подтверждение качества	Наличие сертификата ISO/TS 16949
Комплектация	Полный набор прокладок и крепежей

Визуальный осмотр перед покупкой обязателен! Проверяйте плавность хода вала, отсутствие заклиниваний и посторонних звуков при вращении шлицевого соединения. Любые шероховатости в движении – признак брака.

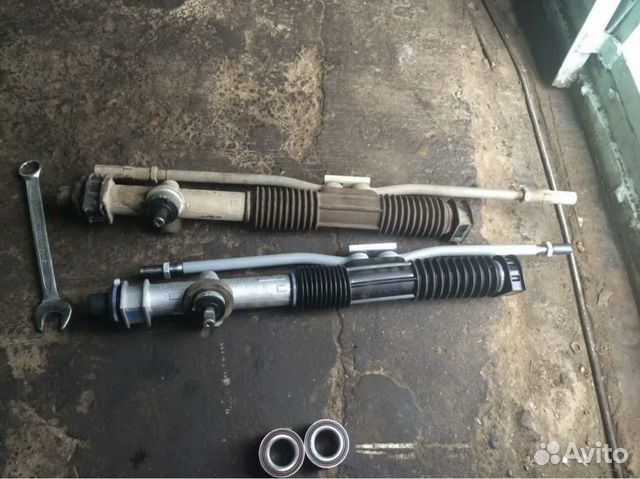

Сравнение производителей: оригинал vs аналоги

Оригинальные рулевые рейки для ВАЗ-2114 производятся на заводе-изготовителе по спецификациям АвтоВАЗа. Они гарантируют полное соответствие геометрии, материалов и технических требований конкретной модели. При выборе оригинального узла исключаются риски несовместимости с рулевым механизмом или крепежными элементами.

Аналоги выпускаются сторонними производителями, часто с применением удешевленных технологий. Цена таких изделий может быть на 30-50% ниже оригинальных, но экономия сопряжена с рисками: возможны отклонения в допусках, использование менее износостойких материалов или уплотнителей. Ресурс аналогов непредсказуем – от 20 тыс. км до полного соответствия оригиналу.

Критерии сравнения

Параметр	Оригинал (АвтоВАЗ)	Аналоги (Lynx, ПРАМО, Febest)
Ресурс	80-120 тыс. км	20-80 тыс. км
Гарантия	До 2 лет	6-12 месяцев
Материалы	Сертифицированные сплавы, заводские уплотнения	Возможна замена материалов (напр., резина вместо полиуретана)

Рекомендации по выбору:

Оригинал предпочтителен при плановой замене и длительной эксплуатации
Аналоги Lynx/PРАМО допустимы для автомобилей с пробегом свыше 150 тыс. км
Избегайте безымянных производителей – риск деформации картера или течи

Важно при установке: Даже качественную рейку можно повредить некорректным монтажом. Обязательна регулировка зацепления шестерни, контроль усилия на руле без "закусываний". После замены требуется проверка углов установки колес.

Необходимые инструменты для замены

Замена рулевой рейки требует подготовки специализированного инструментария. Отсутствие нужных приспособлений существенно усложнит процесс демонтажа и установки узла.

Обязательно потребуются средства обеспечения безопасности и точной регулировки после сборки. Базовый набор включает следующие позиции:

Основной комплект

Набор рожковых и накидных ключей (размеры 13, 17, 19 мм)
Головки с воротком (13, 15, 17 мм) и удлинитель
Торцовый ключ на 24 мм для гайки рулевого вала
Съёмник шаровых опор (типа "расчленёнка")
Монтировка или ломик-гвоздодёр
Молоток (средний вес)

Дополнительные приспособления

Специнструмент	Вспомогательные материалы
Динамометрический ключ	WD-40 или аналогичная жидкость
Стяжки пружин стоек	Медная смазка для шлицев
Съёмник рулевых наконечников	Чистая ветошь

Критически важно использовать динамометрический ключ при затяжке ответственных соединений: гайки рулевого вала (25-30 Н·м), болтов крепления рейки к кузову (62-87 Н·м), гаек шаровых опор (31-43 Н·м). Пренебрежение этим правилом приводит к деформации элементов или аварийному люфту.

Демонтаж защитных элементов подкапотного пространства

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания при случайном контакте инструментов с электроцепями. Уберите резиновый коврик двигателя, аккуратно отсоединив его фиксаторы по периметру – пластиковые пистоны обычно извлекаются путём поддевания центральных штырей отвёрткой.

Снимите пластиковый экран двигателя, расположенный под радиатором: выкрутите саморезы крепления по краям конструкции и отогните фиксаторы крепления к брызговикам. При наличии грязи предварительно очистите соединения щёткой, чтобы избежать срыва резьбы.

Последовательность работ

Демонтаж воздушного фильтра:
- Ослабьте хомут гофры воздухозаборника
- Отсоедините разъём датчика массового расхода воздуха
- Открутите гайки крепления корпуса фильтра (ключ на 10)
Подготовка зоны рейки:
- Снимите защитную крышку рулевого вала в салоне
- Отсоедините кронштейн тросов АКПП (при наличии)
- Освободите крепления жгутов проводки вдоль лонжеронов

Элемент	Тип крепежа	Инструмент
Кожух ГУР	Пластиковые защёлки	Плоская отвёртка
Экраны подрамника	Болты М8	Головка на 13
Защита рулевых тяг	Гайки М6	Трещотка с удлинителем

Важно! Маркируйте разъёмы датчиков АБС и положения руля перед отсоединением – перепутывание коннекторов вызовет сбои в работе систем. При снятии металлических экранов проверяйте отсутствие деформации посадочных плоскостей – искривления потребуют правки перед установкой новой рейки.

После освобождения периметра рулевого механизма обеспечьте доступ к крепёжным болтам подрамника (ключ на 17) и гайкам рулевых наконечников (головка на 22). Удалите скопившуюся грязь в резьбовых соединениях проникающей смазкой за 10-15 минут до откручивания – это предотвратит повреждение граней.

Снятие тяг и отсоединение рулевых наконечников

Отсоединение рулевых наконечников от поворотных кулаков – критичный этап. Используйте съемник типа "грибок", установив его центральным болтом в ось кулака, а лапками зацепив проушину наконечника. Медленно затягивайте болт съемника до характерного щелчка, сигнализирующего о выходе конического пальца из гнезда. Избегайте ударов молотком по пальцу наконечника – это повредит резьбу или пыльник.

При отсутствии съемника нанесите несколько резких ударов молотком (через проставку из мягкого металла) по корпусу поворотного кулака в зоне посадки пальца. Вибрация ослабит конусное соединение. После отсоединения наконечника отведите тягу в сторону, исключив нагрузку на пыльник рейки.

Демонтаж рулевых тяг с рейки

Для снятия тяги с вала рейки выполните следующие действия:

Ослабьте контргайку тяги ключом на 19 мм. Если гайка прикипела, обработайте резьбу проникающей смазкой (WD-40).
Отметьте положение тяги мелом или насечкой на резьбовом участке вала рейки. Это сохранит исходную настройку схождения колес при сборке.
Удерживайте вал рейки ключом на 24 мм за специальный шестигранник возле пыльника.
Сверните тягу с вала ключом на 27 мм, вращая ее против часовой стрелки. При сильном прикипании используйте удлинитель ("трубу") на ключ.

Повторите процедуру для второй тяги. Извлеките пыльники рулевой рейки с валов – аккуратно подденьте отверткой, избегая разрывов резины. Осмотрите демонтированные тяги и наконечники:

Элемент	Признак износа	Требуемое действие
Резьба тяги	Сорванные витки, коррозия	Обязательная замена
Шарнир наконечника	Люфт, заедание при повороте	Обязательная замена
Пыльник рейки	Трещины, потеря герметичности	Замена при установке новой рейки

Очистите резьбовые части валов новой рейки металлической щеткой и нанесите графитовую смазку перед установкой тяг. Соблюдайте отмеченные позиции при накручивании тяг на валы для минимальной коррекции сход-развала.

Извлечение старой рулевой рейки

Перед демонтажем рулевой рейки ВАЗ-2114 установите автомобиль на подъемник или смотровую яму, зафиксировав колеса противооткатными упорами. Обязательно отсоедините минусовую клемму аккумулятора и демонтируйте защиту двигателя для обеспечения свободного доступа к узлу снизу.

Выполните последовательную расстыковку компонентов: отсоедините тяги от поворотных кулаков, разъедините шлицевое соединение рулевого вала с рейкой (предварительно ослабив стяжной хомут), снимите трубки гидроусилителя руля, предварительно подставив емкость для слива рабочей жидкости. Заглушите открытые отверстия во избежание загрязнения системы.

Ключевые этапы демонтажа

После отсоединения коммуникаций приступайте к выкручиванию крепежных элементов:

Ослабьте гайки крепления кронштейнов рейки к кузову (2 шт.) с помощью торцевых головок на 13 мм
Аккуратно снимите кронштейны, фиксирующие гидравлические трубки к корпусу рейки
Полностью выкрутите болты крепления задней опоры (17 мм) и передних кронштейнов (13 мм)

Поддерживая корпус рейки снизу, осторожно сместите узел вперед по ходу движения автомобиля, освобождая шлицы рулевого вала. Следите за сохранностью резьбовых частей и избегайте перегибов тормозных трубок вблизи узла. После извлечения тщательно очистите посадочные места на кузове от грязи и коррозии.

Подготовка посадочного места для новой рейки

Тщательно очистите посадочную зону на подрамнике от грязи, ржавчины и остатков старого герметика металлической щеткой или шлифовальной насадкой. Обезжирьте поверхность уайт-спиритом или специальным очистителем для гарантии плотного прилегания рейки.

Проверьте состояние крепежных резьбовых отверстий в подрамнике – при наличии сколов или деформаций восстановите резьбу метчиком. Убедитесь в отсутствии трещин на металле вокруг точек крепления, которые могут привести к перекосу узла.

Ключевые этапы подготовки

Нанесите тонкий слой графитовой смазки на опорные площадки подрамника для предотвращения коррозии
Установите новые резиновые демпферы (сайлент-блоки) в местах контакта с кронштейнами рейки
Проложите защитную гофру на трубки гидравлики в зоне прохода через кузов

Элемент	Материал обработки
Резьбовые шпильки	Медная смазка
Торцы подрамника	Антикоррозийный грунт

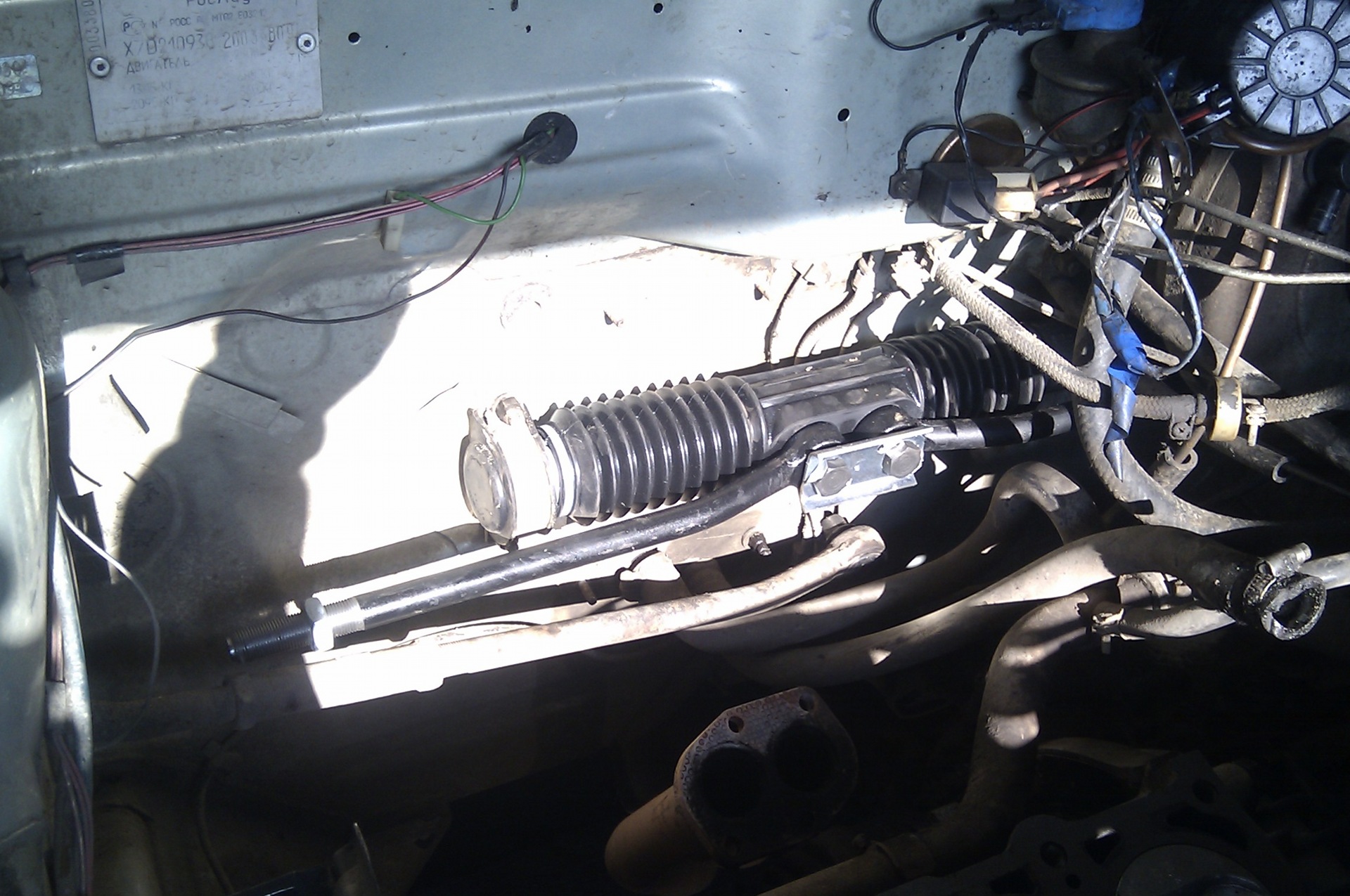

Установка и фиксация новой рулевой рейки

Зафиксируйте новую рейку на штатное место, совместив монтажные проушины с отверстиями в кузове. Используйте оригинальные болты крепления, предварительно очистив резьбу в отверстиях от грязи и следов коррозии. Затягивайте крепеж крест-накрест динамометрическим ключом с моментом 65–85 Н∙м, избегая перекоса узла.

Подсоедините рулевые тяги к рейке, закручивая накидные гайки до упора. Проверьте соосность шарниров – резьба тяги должна входить в наконечник без усилий. Не используйте старые контргайки – установите новые и законтрите их после регулировки развала-схождения.

Подключение компонентов

Последовательность соединения элементов:

Наденьте кардан рулевого вала на вал рейки, совместив метки, установленные перед демонтажем
Затяните болт стопорения кардана с моментом 22–30 Н∙м
Подсоедините трубки ГУР, заменив все уплотнительные кольца на новые
Залейте жидкость в бачок ГУР, прокачайте систему

Обязательные этапы после монтажа:

Отрегулируйте зацепление шестерни-рейки через эксцентриковый болт
Проверьте отсутствие подтеков гидравлики в местах соединений
Установите защитный кожух и пластиковые подкрылки

Контрольный параметр	Значение
Свободный ход руля	Не более 5°
Усилие проворачивания руля	2–4 Н∙м при заглушенном двигателе
Уровень шумов	Отсутствие стуков и скрипов на неровностях

Регулировка зацепления шестерни и сборка узла

После установки новой рулевой рейки на ВАЗ-2114 критически важна точная регулировка зацепления между ведущей шестерней и зубчатой рейкой. Неправильный зазор вызывает стуки при езде по неровностям, ускоренный износ деталей или закусывание руля. Проверьте наличие заводской метки на регулировочной гайке – при сборке она должна совпасть с пазом на картере рейки.

Затягивайте регулировочный винт динамометрическим ключом с моментом 0,8-1,3 Н·м, контролируя люфт. Проверьте плавность хода рейки по всей длине, вращая вал рулевой колонки от упора до упора – движение должно быть равномерным без заеданий. Под нагрузкой (например, прижав рейку через демпфер) люфт в зацеплении не должен превышать 0,05 мм.

Последовательность регулировки и сборки

Смажьте зубья рейки и шестерни трансмиссионным маслом Литол-24 или аналогом.
Установите уплотнительные кольца и сальник вала шестерни в картер рейки.
Заведите вал рулевой колонки в зацепление с рейкой, совместив шлицы.
Наживите регулировочную гайку с контргайкой, совместив метки.

Параметр	Значение
Момент затяжки регулировочного винта	0,8-1,3 Н·м
Допустимый люфт под нагрузкой	≤ 0,05 мм
Момент затяжки контргайки	30-50 Н·м

Фиксация контргайки: Удерживая регулировочный винт от проворота, затяните контргайку моментом 30-50 Н·м. После затяжки повторно проверьте усилие проворачивания вала – оно должно составлять 0,3-0,8 кгс·м. Избегайте перетяжки – это приведет к повышенному усилию на руле и износу подшипников.

Установите защитный чехол (пыльник) с хомутами.
Подсоедините рулевые тяги, затяните гайки крепления моментом 34-42 Н·м.
Налейте жидкость в бачок ГУР, прокачайте систему (вращая руль при работающем двигателе).

Проверка работы рулевого управления после замены

После установки новой рулевой рейки на ВАЗ-2114 критически важно выполнить комплексную проверку системы перед эксплуатацией автомобиля. Игнорирование этого этапа может привести к утечкам гидравлики, некорректной работе узла или созданию аварийной ситуации на дороге.

Проверку следует начинать на неподвижном автомобиле с заглушенным двигателем, постепенно переходя к испытаниям на ходу в безопасных условиях. Все действия выполняются последовательно для выявления возможных дефектов монтажа или неисправностей компонентов.

Этапы контрольной проверки

Статическая диагностика:

Визуально осмотрите места соединений гидравлических магистралей на предмет подтеканий рабочей жидкости.
Проверьте надежность крепления рейки к кузову (момент затяжки 98-118 Н·м) и сошки рулевого механизма.
Контролируйте уровень жидкости в бачке ГУР, запустите двигатель на 1-2 минуты и повторно проверьте уровень (должен соответствовать норме).

Динамическое тестирование:

При работающем двигателе вращайте руль от упора до упора – движение должно быть плавным без заеданий и посторонних шумов (скрип, стук).
Обратите внимание на усилие на рулевом колесе – резкие изменения или "закусывания" указывают на проблемы.
Проедьте 10-15 метров с активным рулением – авто должно сохранять прямолинейное движение без самопроизвольного увода.

Параметр	Норма	Отклонение
Люфт руля	≤ 10°	Регулировка тяг или замена наконечников
Шум при повороте	Отсутствует	Проверка подшипников, креплений насоса
Утечка жидкости	Нет следов	Дотяжка штуцеров, замена уплотнений

Финишные действия: После пробной поездки (5-7 км) повторно осмотрите узел на наличие течей и проверьте затяжку всех креплений. Обязательно выполните регулировку развала-схождения колес – установка новой рейки неизбежно меняет геометрию подвески.
