Замена рулевых наконечников ВАЗ 2110 - ключевые этапы
Статья обновлена: 18.08.2025
Рулевые наконечники – критически важный элемент управления автомобилем, напрямую влияющий на безопасность движения и точность реакции руля. Их неисправность приводит к люфту, вибрациям и уводу машины с траектории.
Своевременная замена изношенных деталей обязательна, но процедура требует учёта специфики конструкции ВАЗ 2110 и соблюдения чёткой последовательности действий. Неправильный монтаж или нарушения технологии могут спровоцировать аварию.
Подготовка необходимых инструментов и расходных материалов
Полная замена рулевых наконечников на ВАЗ 2110 требует предварительного сбора специализированного инструментария. Отсутствие ключей нужного размера или съемников значительно осложнит процесс демонтажа старых деталей.
Обязательно проверьте состояние новых расходников перед началом работ: удостоверьтесь в совпадении резьбы, наличии защитных колпачков и целостности пыльников. Использование неоригинальных комплектующих низкого качества сократит ресурс узла.
Основной набор инструментов
- Набор рожковых ключей (17, 19, 22 мм)
- Головки с воротком (19, 22 мм)
- Монтировка для разжатия шарового пальца
- Съемник рулевых наконечников (типа "вилка" или гидравлический)
- Молоток
- Пассатижи
Расходные материалы
| Позиция | Тип/Характеристики |
| Рулевые наконечники | Пара, оригинал или проверенный аналог (например, TRW, Lemförder) |
| Гайки крепления | 2 шт. (обычно идут в комплекте с наконечниками) |
| Стопорные шайбы | 2 шт. (обязательна замена при каждом демонтаже) |
| WD-40 или аналоги | Для обработки закисших резьбовых соединений |
| Смазка Литол-24 | Для обработки посадочных мест |
Дополнительное оборудование
- Домкрат и страховочные подставки
- Набор отверток
- Проволочная щетка для очистки резьбы
- Динамометрический ключ (обязателен для затяжки с усилием 32-38 Н∙м)
Выбор качественных запасных частей для замены
Качество рулевых наконечников напрямую влияет на безопасность управления ВАЗ 2110: неисправность детали приводит к люфту руля, уводу автомобиля с траектории и потере контроля. Дешёвые аналоги часто имеют низкую износостойкость, неправильную геометрию или несоответствующий состав металла, что провоцирует ускоренный выход из строя и повторный ремонт.
При подборе ориентируйтесь на проверенных производителей с сертифицированной продукцией, избегая безымянных изделий "no name". Обязательно проверяйте целостность упаковки, наличие защитных резиновых пыльников без деформаций, а также маркировку с техническими параметрами на корпусе детали – её отсутствие сигнализирует о контрафакте.
Ключевые критерии выбора
- Производители: TRW, Lemförder, GKN (оригинальные поставщики), SSS (ЗиЛ), БелМаг, ПАЗ (проверенные российские аналоги).
- Материалы: Стальной шарнир с закалённой поверхностью, армированный каучук пыльника, латунные втулки.
- Контрольные признаки подлинности: Чёткая лазерная гравировка бренда, антикоррозийное покрытие, наличие защитной смазки внутри пыльника.
| Производитель | Ресурс (примерный) | Особенности |
|---|---|---|
| TRW (JTEKT) | 50-70 тыс. км | Точная геометрия, заводская смазка |
| SSS | 40-50 тыс. км | Усиленный корпус, доступная цена |
| БелМаг | 30-40 тыс. км | Баланс стоимости и качества |
- Убедитесь в совместимости артикула с моделью ВАЗ 2110 (например, 2110-3404070).
- Проверьте плавность хода шарнира: движение должно быть без заеданий, но с минимальным люфтом.
- Избегайте покупки в сомнительных точках – требуйте гарантийный талон.
Постановка автомобиля на ровную площадку
Обеспечьте абсолютную горизонтальность поверхности – это исключит самопроизвольное движение машины и гарантирует корректность последующих регулировок развала-схождения. Убедитесь в отсутствии уклонов, используя строительный уровень или визуально проверив положение колес относительно бордюров/разметки.
Зафиксируйте автомобиль стояночным тормозом до упора, а под колеса задней оси установите противооткатные башмаки или крупные камни. Дополнительно включите первую передачу (для МКПП) или режим "Паркинг" (для АКПП), создав тройную страховку от случайного скатывания.
Ключевые этапы подготовки
- Выбор места: Асфальт или бетон, без рытвин, льда и мусора. Избегайте грунтовых поверхностей.
- Контроль устойчивости: После установки резко качните кузов – машина не должна раскачиваться или смещаться.
- Демонтаж колпаков: Снимите декоративные колпаки с передних колес для беспрепятственного доступа к гайкам крепления наконечников.
| Элемент | Требование | Риск нарушения |
| Поверхность | Твердая, ровная, сухая | Перекос кузова, ошибки при откручивании тяг |
| Фиксация колес | Башмаки + ручник + передача | Самопроизвольное движение, травмы |
Перед поддомкрачиванием обязательно ослабьте гайки крепления передних колес. Попытка открутить их на весу приведет к проворачиванию колеса и потере устойчивости автомобиля.
Фиксация автомобиля противооткатными упорами
Установите минимум два противооткатных упора (башмака) под колеса задней оси автомобиля. При работе на наклонной поверхности обязательно задействуйте упоры для колес обоих мостов, чтобы полностью исключить риск самопроизвольного перемещения ВАЗ 2110. Убедитесь, что упоры плотно прилегают к покрышкам по всей ширине и не могут соскользнуть при нагрузке.
Дополнительно затяните ручной (стояночный) тормоз до упора. Если тормозная система неисправна или требуется снятие колес, обязательно используйте альтернативные методы фиксации. Никогда не полагайтесь только на механизм КПП (передачу), так как он не обеспечивает достаточной надежности при проведении силовых работ с элементами рулевого управления.
Ключевые требования к упорам и процедуре
- Материал упоров: Используйте только изделия из прочной резины, металла или комбинированные. Деревянные клинья или кирпичи ненадежны и могут раскрошиться.
- Направление установки: Упоры ставятся строго против предполагаемого направления отката (обычно под задние колеса, если перед приподнят). На склоне - под колеса, расположенные ниже по уклону.
- Проверка устойчивости: После установки слегка качните автомобиль руками вперед-назад. Упоры должны надежно блокировать движение, а машина - оставаться неподвижной.
Ослабление колесных болтов перед подъемом
Обязательно ослабьте колесные болты на земле перед поднятием автомобиля домкратом. При попытке открутить полностью приподнятое колесо возникает риск проворачивания ступицы и соскальзывания инструмента, что приводит к травмам и повреждению деталей. Фиксация колеса весом машины обеспечивает необходимое сопротивление для безопасного ослабления крепежа.
Используйте штатный баллонный ключ или торцевую головку с воротком. Применяйте схему крест-накрест для равномерного распределения усилия: на 4-болтовых колесах – противоположные болты, на 5-болтовых – по звездообразной схеме. Ослабьте каждый болт на 1-2 оборота, но не откручивайте полностью до момента снятия колеса после подъема.
Ключевые этапы подготовки
- Зафиксируйте автомобиль ручным тормозом и установите противооткатные упоры под колеса противоположной оси
- Снимите декоративные колпаки колес (при наличии)
- Проверьте состояние болтов: при сильной коррозии обработайте резьбу WD-40
- Ослабляйте крепеж плавным усилием без рывков, удерживая ключ строго перпендикулярно колесу
Важно: для переднеприводных ВАЗ 2110 при замене рулевых наконечников ослабление требуется только для передних колес. Задние болты трогать не нужно – это сохранит устойчивость автомобиля при последующем подъеме.
Поддомкрачивание передней части автомобиля
Перед началом работ убедитесь в наличии исправного домкрата, страховочных подставок («козелков») и противооткатных упоров. Зафиксируйте задние колеса колодками или камнями, переведите рычаг КПП в нейтральное положение и активируйте стояночный тормоз.
Поднимите машину домкратом строго в обозначенных производителем точках поддомкрачивания, расположенных за передними колесными арками на усиленных порогах. Никогда не используйте для подъема элементы подвески, топливные магистрали или элементы кузова без усилителей.
Последовательность подъёма
- Установите домкрат под штатную точку на пороге
- Плавно поднимите одно переднее колесо до отрыва от земли на 10-15 см
- Немедленно установите страховочную подставку под силовую часть лонжерона
- Опустите автомобиль на подставку, убедившись в надежности опоры
- Повторите операцию для второго борта
Важно: Работать только при опущенном на подставки кузове! Домкрат используется исключительно для подъема, но не для удержания автомобиля во время ремонта.
| Ошибка | Последствие |
|---|---|
| Отсутствие страховочных подставок | Риск падения автомобиля |
| Подъем за рычаги подвески | Деформация элементов подвески |
| Недостаточная высота подъема | Невозможность демонтажа узлов |
Перед снятием колес ослабьте болты крепления при опущенном автомобиле. После подъема и установки на подставки снимите колеса для обеспечения доступа к рулевым тягам.
Снятие переднего колеса для доступа к наконечникам
Перед началом любых работ с подвеской автомобиля, стоящего на домкрате, критически важно обеспечить его надежную фиксацию и предотвращение движения. Установите противооткатные упоры (башмаки) под колеса задней оси, противоположной поднимаемой стороне. Затяните ручной тормоз до упора. Выберите ровную, твердую поверхность для выполнения работ.
Подготовьте необходимый инструмент: домкрат, баллонный ключ (обычно на 19 мм для болтов крепления колес ВАЗ 2110), ключ-трещотку с головкой на 19 мм (или длинный вороток), монтировку, а также надежную подставку (козелок) под порог автомобиля. Никогда не работайте под автомобилем, опирающимся только на домкрат – используйте подставку как основную страховочную опору.
Процесс снятия колеса
Ослабление болтов крепления колеса: Перед подъемом автомобиля ключом или трещоткой с головкой на 19 мм ослабьте все пять болтов крепления колеса, но не откручивайте их полностью. Автомобиль должен стоять всеми колесами на земле. Если колпаки (декоративные заглушки) на болтах мешают доступу, аккуратно снимите их, поддев плоской отверткой или специальным съемником.
Подъем автомобиля:
- Найдите штатное место поддомкрачивания на пороге автомобиля (обычно обозначено треугольником или выемкой на усилителе порога ближе к переднему колесу).
- Установите домкрат строго в это место, убедившись в его устойчивости.
- Плавно поднимите автомобиль домкратом до момента, когда снимаемое колесо оторвется от земли на необходимую высоту (обычно 5-10 см достаточно).
- Немедленно установите подставку (козелок) под усиленную часть порога автомобиля, рядом с домкратом, в качестве основной страховочной опоры. Опустите автомобиль на подставку так, чтобы вес лег на нее, а домкрат остался лишь как вспомогательная страховка. Никогда не полагайтесь только на домкрат!
Снятие колеса:
- Полностью выверните все пять болтов крепления колеса, снятых ранее.
- Возьмитесь за колесо обеими руками.
- Плавно, но уверенно потяните колесо на себя, снимая его со шпилек ступицы. Если колесо "прикипело" к ступице, аккуратно постучите по внутренней стороне шины (не по диску!) резиновым молотком или деревянным бруском в разных местах по окружности. Можно слегка покачать колесо из стороны в сторону.
- Отложите снятое колесо в сторону, подальше от рабочей зоны, чтобы не споткнуться.
Важные замечания:
| Момент затяжки болтов колеса | После установки колеса обратно болты обязательно затягиваются с рекомендованным моментом (обычно 88-108 Н·м для ВАЗ 2110). Используйте динамометрический ключ. |
| Разметка положения | Если планируется последующая установка этого же колеса на прежнее место (например, перед регулировкой развал-схождения), мелом или маркером сделайте метку на диске и ступице для совмещения при сборке. |
| Контрольная затяжка | После первого пробега (20-50 км) обязательно проверьте момент затяжки болтов крепления колеса. |
Очистка места работ от грязи и коррозии
Перед началом любых манипуляций с рулевым наконечником критически важно тщательно очистить рабочую зону от грязи, дорожных реагентов и, особенно, коррозии. Накопления на резьбовых соединениях (пальце наконечника и регулировочной тяги) и в местах контакта ключей существенно затруднят откручивание и могут привести к срыву граней или повреждению компонентов.
Пренебрежение очисткой резко повышает риск повреждения пыльника нового наконечника при установке острыми краями ржавчины на поворотном кулаке или тяге. Чистая поверхность также необходима для точной оценки состояния сопрягаемых деталей и правильной последующей регулировки схождения.
Методы и этапы очистки
Инструменты и материалы:
- Жесткая щетка по металлу (лучше латунная или стальная)
- Специализированный очиститель ржавчины (WD-40, "Унисма" или аналоги)
- Скребок, мелкая наждачная бумага
- Чистая ветошь
- Керосин или солярка (опционально, для сложных случаев)
Последовательность работ:
- Предварительная мойка: Обильно обработайте резьбу пальца наконечника, гайку, участок регулировочной тяги и посадочное место в поворотном кулаке очистителем ржавчины. Дайте составу время (5-15 минут) для проникновения и разрыхления отложений.
- Механическая очистка: Активно потрите обработанные зоны щеткой по металлу. Для толстого слоя ржавчины или застарелой грязи используйте скребок и наждачную бумагу. Особое внимание уделите резьбе и конусному посадочному отверстию в кулаке.
- Повторная обработка: Нанесите очиститель повторно на особо проблемные участки и снова потрите щеткой. Повторяйте до достижения удовлетворительной чистоты металла.
- Финишная протирка: Тщательно протрите все очищенные поверхности чистой ветошью, удаляя остатки грязи, ржавчины и очистителя. Убедитесь, что резьба на пальце наконечника и тяге полностью свободна от загрязнений.
- Защита (опционально, после замены): После установки нового наконечника, для облегчения будущего обслуживания, можно нанести тонкий слой графитовой смазки или медного спрея на резьбу пальца (не на конус!) и внешнюю поверхность гайки.
| Тип загрязнения | Рекомендуемый метод очистки | Примечание |
|---|---|---|
| Свежая грязь, пыль | Щетка, ветошь | Наименее проблемный тип |
| Застарелая грязь, налипший реагент | Щетка + очиститель, возможно горячая вода | Требует больше усилий |
| Поверхностная коррозия (рыжая ржавчина) | Очиститель ржавчины + щетка/наждак | Наиболее распространенный тип |
| Сильная коррозия (окалина, глубокие поражения) | Очиститель ржавчины + скребок/наждак, возможно керосин | Риск повреждения деталей, требует осторожности |
Особое внимание при очистке уделите конусному отверстию в поворотном кулаке – наличие ржавчины или забоин внутри него не позволит новому наконечнику плотно сесть, что опасно. Качественная очистка – залог успешной и безопасной замены рулевых наконечников на ВАЗ 2110.
Определение типа крепления рулевого наконечника (шплинт или риска)
На ВАЗ 2110 встречаются два принципиально разных типа фиксации гайки рулевого наконечника: классический шплинт и система контрольных рисок. Конструктивное исполнение зависит от года выпуска автомобиля и производителя запчастей.
Точное определение типа крепления перед началом работ критически важно – это влияет на выбор инструмента, последовательность разборки/сборки и требования к моменту затяжки. Неправильные действия могут повредить резьбу или привести к самоотворачиванию гайки.
Визуальная идентификация методов крепления
| Тип крепления | Отличительные признаки | Особенности демонтажа |
|---|---|---|
| Шплинт |
|
Обязательно вынуть шплинт плоскогубцами перед откручиванием гайки. Повторное использование шплинта запрещено. |
| Риска (контрольная метка) |
|
Требуется точное совпадение рисок при затяжке. Шплинт отсутствует – фиксация осуществляется деформацией резьбы гайки. |
Порядок проверки перед заменой:
- Тщательно очистить соединение от грясти щеткой
- Осмотреть гайку на предмет:
- Наличия шплинта в прорези (шплинтовое крепление)
- Контрастных рисок на грани гайки и торце пальца (крепление "риской")
- При сомнениях – сравнить со вторым наконечником автомобиля или найти референсные фото для конкретного года выпуска
Снятие защитного колпачка с шарового шарнира
Перед демонтажем наконечника необходимо аккуратно снять резиновый защитный колпачок (пыльник) с шарового шарнира. Этот элемент предотвращает попадание грязи и влаги внутрь шарнира, но при длительной эксплуатации может потерять эластичность или получить повреждения.
Очистите область вокруг пыльника и самого шарового шарнира от крупных загрязнений щеткой. Внимательно осмотрите колпачок на предмет трещин или разрывов – его состояние может указывать на износ шарнира. При обнаружении серьезных дефектов пыльник подлежит обязательной замене.
Порядок действий
Для снятия защитного колпачка выполните следующие шаги:
- Найдите фиксирующее металлическое стопорное кольцо (или проволочную стяжку) на основании пыльника, где он обжимает корпус шарового шарнира.
- Аккуратно подденьте стопорное кольцо или перекусите проволочную стяжку при помощи пассатижей или бокорезов. Действуйте осторожно, чтобы не повредить посадочную поверхность на корпусе шарнира.
- Слегка оттяните край пыльника в месте расположения стопорного элемента для его освобождения.
- Медленно и равномерно стягивайте резиновый колпачок вниз по резьбовому пальцу шарового шарнира. Не прикладывайте чрезмерных усилий, чтобы не порвать резину.
- Если пыльник "прикипел" или затвердел, можно аккуратно помочь себе узкой плоской отверткой, поддевая край колпачка по окружности, но избегая контакта с поверхностью пальца.
- Полностью снимите пыльник с пальца шарнира и отложите в сторону. Осмотрите его внутреннюю часть на наличие следов смазки или металлической стружки – это важный признак состояния шарнира.
Важно: Если колпачек не подлежит повторному использованию (трещины, потеря эластичности, разрывы), обязательно подготовьте новый пыльник перед установкой нового рулевого наконечника. Не эксплуатируйте шарнир без защитного колпачка!
Выбивание пальца рулевой тяги молотком
При демонтаже рулевого наконечника ВАЗ 2110 часто возникает необходимость выбить палец из поворотного кулака, так как резьбовое соединение может быть прикипевшим или повреждённым. Для этого используется молоток и специальная выколотка (или бородок), предотвращающая деформацию резьбы пальца. Предварительно обязательно откручивается контргайка тяги и снимается стопорная шайба.
Установите выколотку точно в торец пальца со стороны колеса. Наносите резкие, направленные удары молотком по выколотке, удерживая её перпендикулярно оси пальца. Сила ударов должна нарастать постепенно – избегайте перекосов и повреждения резьбы. Если палец не поддаётся после 5-7 ударов, обработайте соединение проникающей смазкой WD-40 и повторите попытку через 10 минут.
Ключевые моменты при работе
- Используйте только медную/алюминиевую выколотку – стальные инструменты повреждают резьбу
- Контролируйте положение выколотки – перекосы приводят к заклиниванию
- При закисании применяйте прогрев горелкой (осторожно, не повредите пыльник ШРУСа)
- После выбивания очистите посадочное отверстие в кулаке металлической щёткой
Проверьте состояние пальца перед установкой нового наконечника – резьба не должна иметь задиров. Если палец деформирован, замените тягу в сборе. Для облегчения последующего демонтажа смажьте шлицы пальца графитовой смазкой при сборке.

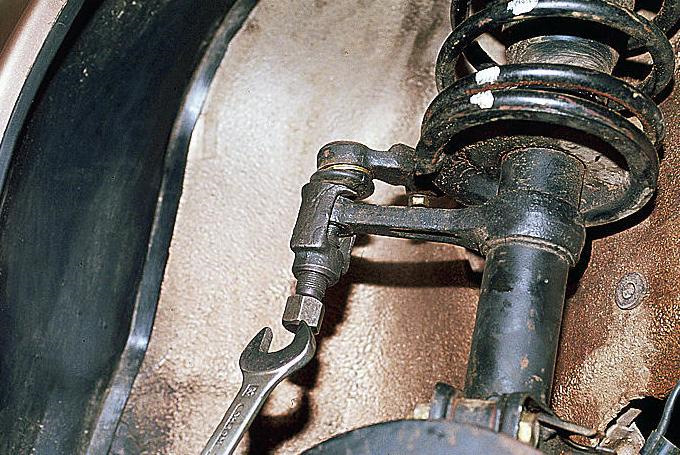

Ослабление контргайки рулевого наконечника
Перед снятием рулевого наконечника необходимо ослабить контргайку, фиксирующую его на тяге. Располагается она между резиновым пыльником шарнира и регулировочной муфтой, упираясь в корпус наконечника. Используйте два рожковых ключа на 19 мм: один для удержания тяги, второй – для вращения гайки.
Контргайка часто прикипает из-за коррозии и дорожных реагентов. Обильно обработайте соединение проникающей смазкой (WD-40, "жидкий ключ") за 10–15 минут до работы. При сильном закисании допустимо аккуратное прогревание гайки строительным феном, избегая перегрева пыльника.
Порядок действий
- Очистите резьбу тяги металлической щёткой от грязи.
- Зафиксируйте тягу первым ключом ближе к муфте.
- Вторым ключом проверните контргайку против часовой стрелки на 30–45°.
- Не снимайте гайку полностью – её ослабления достаточно для последующего демонтажа наконечника.
При закручивании после замены наконечника:
- Накрутите новую контргайку вручную до упора.
- Затяните с усилием 35–40 Н∙м, удерживая тягу ключом.
Отсоединение тяги от поворотного кулака съемником
Установите съемник для рулевых наконечников так, чтобы его центральный штырь упирался в торец шпильки поворотного кулака, а захваты плотно обхватывали корпус шарового пальца тяги. Проверьте параллельность расположения инструмента относительно оси шпильки для предотвращения перекоса.
Плавно закручивайте центральный винт съемника, создавая давление на соединение. Контролируйте усилие – резкие удары или чрезмерная затяжка могут повредить пыльник или резьбу. Характерный щелчок или резкое смещение тяги сигнализирует о разъединении конуса шпильки и посадочного места.
Ключевые этапы и рекомендации
Типичные ошибки:
- Перекос съемника – приводит к заклиниванию или поломке захватов.
- Удар молотком по съемнику – деформирует резьбу шпильки кулака.
- Приложение избыточного усилия – разрушает пыльник наконечника.
Альтернативные методы:
- Обработка резьбы WD-40 при сильной коррозии за 10-15 минут до съема.
- Легкие удары молотком по ушку поворотного кулака в зоне посадки (только при невозможности использовать съемник).
| Тип съемника | Преимущества | Недостатки |
| Храповый (трещоточный) | Быстрое создание усилия, фиксация давления | Риск срыва храповика при коррозии |
| Резьбовой (классический) | Плавное усилие, высокая надежность | Требует больше времени на установку |
После отсоединения обязательно очистите резьбу шпильки поворотного кулака металлической щеткой. Проверьте состояние защитного колпачка гайки – при повреждении замените его во избежание коррозии крепежа.
Замер количества витков резьбы при выкручивании
Перед демонтажем старого рулевого наконечника критически важно точно зафиксировать количество витков резьбы на его тяге. Для этого используйте маркер или мел, чтобы нанести четкую метку на резьбовую часть тяги у основания наконечника – это будет нулевой точкой отсчета.
Медленно выкручивайте наконечник, внимательно считая каждый полный оборот (360°). Рекомендуется дублировать подсчет вслух или записывать цифры после каждого витка, чтобы исключить ошибку. Остановитесь, когда наконечник полностью отделится от тяги, и сверьте итоговое количество витков.
Ключевые нюансы замера
Обязательные действия:
- Очистка резьбы тяги от грязи перед началом замера
- Фиксация тяги газовым ключом для предотвращения проворачивания
- Проверка точности метки после полного снятия детали
Последствия игнорирования замера:
- Нарушение углов установки колес (сход-развала)
- Смещение рулевой рейки из нейтрального положения
- Ускоренный износ шин и элементов подвески
| Ошибка при установке | Риск для автомобиля |
| Отличие на 1 виток | Значительное отклонение угла развала колеса |
| Неточная метка | Асимметрия рулевого управления |
При установке нового наконечника вкручивайте его на точно такое же количество витков, которое было замерено при демонтаже. После монтажа обязательно проверьте симметричность положения рулевых тяг и проведите контроль схода-развала на СТО.
Фиксация рулевой тяги от проворачивания
При замене рулевых наконечников на ВАЗ 2110 критически важно надежно зафиксировать рулевую тягу от проворачивания. Если тяга провернется вместе с наконечником при откручивании гайки или регулировочной муфты, это приведет к изменению ее рабочей длины и нарушению углов установки колес (схождения).
Отсутствие фиксации гарантированно потребует последующей регулировки "развал-схождения" на стенде. Для предотвращения этой проблемы применяют несколько проверенных методов, требующих правильного подбора инструмента и аккуратности.
Основные методы фиксации
- Специальный ключ для рулевых тяг: Наиболее правильный способ – использование серповидного ключа с выступами, которые входят в пазы на плоской части тяги. Инструмент плотно охватывает тягу, полностью исключая ее смещение.
- Разводной ключ с защитой: При отсутствии спецключа можно использовать мощный разводной ключ. Обязательно оберните губки ключа плотной тканью или резиной, чтобы не повредить антикоррозионное покрытие тяги. Зажмите плоский участок тяги ближе к наконечнику.
- Фиксация через монтажное отверстие: Некоторые мастера вставляют отвертку или металлический штырь подходящего диаметра в технологическое отверстие на тяге (при его наличии) и упирают в стабильный элемент подвески (например, рычаг). Этот метод требует осторожности, чтобы не погнуть тягу.
Категорически не рекомендуется: Фиксировать тягу газовым ключом без защиты губок – это повредит покрытие и может деформировать металл. Также опасно упирать инструмент в пыльник рулевой рейки – его легко порвать.
Порядок действий
- Тщательно очистите участок тяги в зоне фиксации от грязи и ржавчины.
- Выберите и подготовьте инструмент (спецключ, разводной ключ с защитой на губках).
- Надежно зафиксируйте тягу, плотно зажав ее плоскую часть. Убедитесь, что инструмент не соскользнет.
- Отверните гайку наконечника ключом соответствующего размера (обычно на 19 мм), удерживая контргайку регулировочной муфты (если требуется).
- После снятия наконечника осмотрите тягу на предмет повреждений от инструмента.
| Метод | Преимущества | Риски |
|---|---|---|
| Спецключ | Максимальная надежность, сохранность детали | Требует приобретения инструмента |
| Разводной ключ (с защитой) | Доступность, простота | Возможны легкие повреждения покрытия при неаккуратности |
| Через отверстие | Не требует специнструмента | Высокий риск деформации тяги или повреждения узлов подвески |
Обязательно сделайте метки перед демонтажем: мелом или краской отметьте взаимное положение тяги и регулировочной муфты (или корпуса наконечника). Это позволит при сборке приблизительно сохранить исходную длину тяги до посещения стенда.
Выкручивание рулевого наконечника из тяги
После снятия защиты пыльника и ослабления контргайки наконечника подготовьтесь к откручиванию резьбового соединения. Резьба обычно закисшая, поэтому потребуется применение значительного усилия и средств для растворения ржавчины. Обильно обработайте стык проникающей смазкой типа WD-40 и дайте составу подействовать 10–15 минут.
Фиксируйте тягу рулевой рейки газовым ключом через мягкую прокладку, чтобы исключить проворачивание и повреждение граней. Для срыва наконечника используйте мощный накидной ключ или головку с воротком, строго соблюдая размер гайки (чаще 19 или 22 мм). Приложите короткое резкое усилие против часовой стрелки – длительный нагрузка может сорвать резьбу.
Ключевые этапы и особенности
- Борьба с прикипанием:
- При неэффективности смазки аккуратно прогрейте соединение газовой горелкой до 200–300°C, избегая перекала
- Нанесите удар молотком по корпусу тяги в зоне резьбы – вибрация разрушает окислы
- Контроль положения:
- Отмечайте мелом количество витков при выкручивании для сохранения схождения
- Не допускайте перекоса ключа – сорванные грани усложнят демонтаж
- Критические ошибки:
- Использование разводного ключа – приводит к смятию граней
- Применение зубила и молотка – деформирует посадочную зону
- Чрезмерный нагрев – разрушает структуру металла тяги
После успешного выкручивания очистите резьбу тяги металлической щеткой. Проверьте состояние витков – задиры или срыв более 30% нитей требуют замены тяги. Установите новый наконечник с фиксацией резьбовым герметиком, затягивая его на отмеченное при демонтаже количество оборотов.
Очистка резьбового соединения на рулевой тяге
После демонтажа старого рулевого наконечника резьба рулевой тяги требует тщательной очистки перед установкой новой детали. От качества этой операции напрямую зависит точность затяжки и долговечность соединения.
Игнорирование очистки приведет к некорректной затяжке, ускоренному износу резьбы и возможному самопроизвольному откручиванию наконечника во время эксплуатации. Особое внимание уделите участкам с признаками коррозии или деформацией витков.
Технология очистки резьбы
Необходимые инструменты и материалы:
- Металлическая щетка с жесткой щетиной
- Специальный очиститель ржавчины (WD-40, LIQUI MOLY Rost-Off)
- Чистая ветошь без ворса
- Напильник с мелкой насечкой (при наличии серьезных задиров)
- Метчик-профиль М14×1.5 (при сильном повреждении резьбы)
Порядок выполнения работ:
- Обильно обработать резьбу очистителем, выждать 5-7 минут для растворения загрязнений.
- Аккуратными круговыми движениями пройтись металлической щеткой по всей длине резьбы, уделяя внимание впадинам витков.
- Протереть резьбу ветошью, удаляя остатки грязи и ржавчины. При необходимости повторить обработку.
- В случае обнаружения заусенцев или вмятин осторожно обработать проблемные места напильником.
- При сильном повреждении резьбы восстановить профиль метчиком, строго соблюдая перпендикулярность.
После очистки обязательно проверьте резьбу визуально и тактильно: поверхность должна быть гладкой, без задиров и посторонних частиц. Рекомендуется нанести на очищенную резьбу графитовую смазку перед установкой нового наконечника.
Визуальный осмотр пыльника рулевой рейки
Проверка целостности пыльников рулевой рейки критически важна при замене наконечников, так как эти элементы напрямую влияют на ресурс всей рулевой системы. Осмотр проводится при снятых защитных кожухах и колесах, что обеспечивает полный доступ к рейке.
Сфокусируйтесь на выявлении механических повреждений и герметичности: даже небольшие дефекты приводят к попаданию абразивов внутрь механизма. Обязательно проверьте оба пыльника – левый и правый, вращая руль для визуализации скрытых участков.
Критерии оценки состояния
- Трещины и разрывы: Особое внимание – складкам резины и зонам крепления хомутами. Используйте фонарь для выявления микротрещин.
- Следы смазки: Мазутные подтеки на поверхности указывают на нарушение герметичности и утечку консистентной смазки из рейки.
- Деформация: Проверьте равномерность посадки без перекосов. Расправьте складки рукой для оценки эластичности.
- Хомуты крепления: Убедитесь в отсутствии коррозии металлических элементов и надежности фиксации (самозатягивающиеся должны быть без люфта).
Обнаружение любого из дефектов требует замены пыльника одновременно с наконечниками. Игнорирование приведет к быстрому износу рейки из-за загрязнения механизма, что потребует дорогостоящего ремонта.
Смазка резьбы нового рулевого наконечника
Нанесение смазки на резьбу рулевого наконечника перед установкой критически важно для предотвращения коррозии и обеспечения последующей беспроблемной замены детали. Без защитного слоя металлические поверхности под воздействием влаги и дорожных реагентов "прикипают", что делает демонтаж практически невозможным без повреждения компонентов.
Используйте исключительно графитовую или медную высокотемпературную смазку, специально разработанную для тормозных и ходовых систем. Обычный литол или солидол не подходят – они теряют свойства при нагреве от трения и тормозных механизмов, а также провоцируют электрохимическую коррозию.
Порядок обработки резьбы
- Очистите резьбу нового наконечника от консервационной смазки ветошью, смоченной в бензине или уайт-спирите
- Нанесите тонкий равномерный слой выбранной смазки:
- Обязательно обработайте внутреннюю резьбу пальца наконечника
- Покройте наружную резьбу на тяге (уже установленной в авто)
- Излишки удалите сухой тряпкой – избыток состава притягивает грязь
Важно: избегайте попадания смазки на резиновый пыльник шарового шарнира – это вызывает разрушение резины. При случайном загрязнении немедленно протрите деталь.
| Материал | Преимущества | Недостатки |
|---|---|---|
| Медная смазка | Выдерживает до +1100°C, антикоррозийная | Требует тщательного нанесения |
| Графитовая паста | Стабильность при вибрациях, долговечность | Сильно пачкает руки и детали |
Вкручивание нового наконечника по резьбовым меткам
Перед установкой нового наконечника тщательно очистите резьбу рулевой тяги от грязи и старой смазки металлической щеткой. Контролируйте совпадение нанесенных на тягу и старый наконечник меток – их положение фиксирует заводскую регулировку схождения колес. Если метки отсутствуют или неразличимы, измерьте и запишите длину старого узла (от центра шарового пальца до края тяги) штангенциркулем.
Нанесите тонкий слой графитовой смазки или медного спрея на резьбу рулевой тяги. Вручную накрутите новый наконечник до полного устранения люфта, строго совмещая его метку с отметкой на тяге. При отсутствии меток ориентируйтесь на замеренную ранее длину – выступ резьбовой части тяги из корпуса наконечника должен соответствовать старому образцу.
Ключевые этапы и контроль
Затяжку производите в два этапа:
- Предварительная фиксация: Затяните наконечник динамометрическим ключом до 35-40 Н∙м, контролируя сохранение совмещения меток.
- Окончательная затяжка: Доведите момент затяжки до 70-85 Н∙м (точное значение уточняйте в мануале вашей модели). При смещении меток более чем на 1 зуб – ослабьте и переустановите узел.
Обязательные действия после установки:
- Проверьте свободу вращения шарового пальца – движение должно быть плавным, без заеданий.
- Наденьте защитный пыльник, зафиксируйте его штатными хомутами.
- Установите шплинт в гайку шарового пальца и загните его усики.
Помните: точное совпадение меток (или длины) критично для сохранения углов установки колес. После замены обоих наконечников обязательна проверка и регулировка схождения на стенде.
Контроль положения установочных витков резьбы
После накручивания нового наконечника на рулевую тягу ВАЗ 2110 критически важно отслеживать количество оголённых резьбовых витков. Это напрямую влияет на безопасность соединения и точность последующей регулировки схождения колес. Недостаточное или избыточное количество витков может привести к деформации или разрушению узла при нагрузках.
Правильный контроль требует визуального осмотра резьбовой части тяги после ручной затяжки наконечника. Ориентиром служат заводские метки или риски на тяге, а также стандартизированное число витков, которое должно оставаться видимым после фиксации. Не допускается установка "на глаз" без сверки с техническими требованиями.
Порядок проверки и допустимые значения
При монтаже руководствуйтесь следующими параметрами:
- Минимальное количество витков: Не менее 4-5 полных витков резьбы должно оставаться видимыми на тяге после фиксации контргайкой.
- Контроль по меткам: Совместите специальную риску на корпусе наконечника с торцом рулевой тяги (если метки предусмотрены производителем).
- Проверка симметрии: Сравните количество витков на левом и правом наконечниках – расхождение более 1 витка недопустимо.
Последствия нарушения:
- Менее 4 витков: Риск срыва резьбы при ударе, ускоренный износ, самопроизвольное откручивание.
- Более 7 витков: Уменьшение прочности соединения из-за недостаточной глубины зацепления, смещение углов установки колес.
| Состояние | Критичность | Вероятная неисправность |
|---|---|---|
| Менее 4 витков | Высокая | Разрушение тяги, отказ рулевого управления |
| 4-7 витков | Норма | Корректная работа |
| Более 7 витков | Средняя | Люфт, нарушение схождения, вибрации |
Фиксация результата: После выставления правильного положения обязательно затяните контргайку с рекомендованным моментом (обычно 35-40 Н·м), используя динамометрический ключ. Повторно проверьте витки – затяжка не должна изначальное положение наконечника на резьбе.
Соединение наконечника с поворотным кулаком
Резьбовая шпилька рулевого наконечника проходит через коническое отверстие в поворотном кулаке, обеспечивая шарнирное соединение. Сопрягаемые поверхности имеют конусную форму (конус Маузери), что создает плотную посадку без люфта при правильной затяжке. Эта конструкция критична для точной передачи усилий от рулевого привода на колесо.
Фиксация осуществляется гайкой, затягиваемой с регламентированным моментом. После затяжки гайка обязательно шплинтуется проволочным шплинтом через отверстие в шпильке, предотвращая самопроизвольное откручивание. Отсутствие шплинта или его ненадежная установка недопустимы – это прямая угроза безопасности.
Ключевые этапы и требования при замене
При демонтаже старого наконечника обязательно используйте съемник рулевых наконечников. Попытки выбить шпильку молотком повреждают резьбу и посадочное место. Перед установкой нового узла:
- Тщательно очистите конусное гнездо в кулаке от грязи и коррозии.
- Проверьте состояние резьбы на шпильке и в гайке.
- Нанесите тонкий слой графитной смазки на конус шпильки (исключая резьбовую часть).
Затяжку гайки проводите в два этапа:
- Предварительная затяжка при поднятом домкратом колесе (момент 19-30 Н·м).
- Окончательная затяжка только после опускания автомобиля на колеса (момент 31-41 Н·м). Это исключает деформацию втулок подвески и обеспечивает правильное положение деталей.
| Параметр | Значение | Примечание |
|---|---|---|
| Момент затяжки гайки (предв.) | 19-30 Н·м | Авто на домкрате |
| Момент затяжки гайки (финал) | 31-41 Н·м | Авто на колесах |
| Фиксатор | Шплинт 3.2х20 мм | Обязательна замена |
После затяжки загните усики шплинта в разные стороны. Если отверстия под шплинт не совпадают – осторожно подтяните гайку до ближайшего положения (ослаблять запрещено!). Проверьте отсутствие осевого люфта в соединении покачиванием монтировкой. Обязательно посетите стенд развала-схождения после замены.
Установка нового шплинта или стопорной шайбы
После затяжки гайки шарового пальца рулевого наконечника с требуемым моментом (31-39 Н·м для ВАЗ 2110), соединение необходимо надежно зафиксировать от самопроизвольного откручивания. Используйте только новые оригинальные детали.
Тип стопорного элемента зависит от конструкции тяги и гайки. При наличии сквозного отверстия в пальце применяется шплинт, если на гайке есть пазы под отгибание – стопорная шайба. Не пытайтесь использовать старые элементы или альтернативные методы фиксации.
Порядок установки шплинта
Совместите отверстие в шаровом пальце с ближайшим пазом на грани гайки. Вставьте шплинт до упора в полученный канал. Разведите его усики в противоположные стороны с помощью плоскогубцев. Усики должны плотно прилегать к граням гайки, но не выступать за её габариты.
Порядок установки стопорной шайбы
- После затяжки гайки ослабьте её на 15-30° до совпадения паза на гайке с фиксирующим язычком шайбы.
- Загните язычок шайбы в паз гайки при помощи отвертки или зубила. Удар должен быть точным и умеренным.
- Проверьте, чтобы загнутый язычок полностью вошел в паз и не выступал за пределы гайки.
Контроль качества: Убедитесь, что шплинт или шайба не имеют люфта и надёжно блокируют гайку. При монтаже шплинта запрещено сгибать усики вдоль оси пальца – это снижает надёжность фиксации.
Фиксация соединения гайкой с требуемым моментом
После совмещения резьбы шаровой опоры с тягой и установки новой гайки, начинается ключевой этап – затяжка с контролем момента. Используйте динамометрический ключ с предустановленным значением 35-43 Н·м (для большинства модификаций ВАЗ 2110). Наносите на резьбу тяги и внутреннюю поверхность гайки графитовую смазку или медную пасту перед началом затяжки, чтобы обеспечить точность усилия и предотвратить задиры.
Затягивайте гайку плавно, без рывков, контролируя показания ключа. Достигнув нижней границы диапазона (35 Н·м), продолжайте дотяжку до верхнего предела (43 Н·м) короткими движениями. Избегайте превышения максимального момента – это может привести к деформации резьбы или разрушению фиксирующего шплинта. Проверьте, чтобы конец тяги выступал за грань гайки минимум на 2 мм, гарантируя место для кернения.
Технология финальной фиксации
Обязательно выполняйте следующие шаги после затяжки:
- Загните края гайки в паз на тяге кернером или зубилом минимум в трёх точках по окружности. Удар должен быть чётким, но не разрушающим металл.
- Убедитесь, что деформированные кромки гайки плотно вошли в канавку и исключают самопроизвольное откручивание.
- Проверьте свободный ход шарнира рукой – палец должен ощущать чёткое сопротивление проворачиванию без люфта.
Пропуск кернения или недостаточная деформация краёв гайки – основная причина аварийного разъединения узла в движении. Использование контргаек или Loctite вместо кернения недопустимо, так как нарушает конструктивную безопасность.
| Ошибка | Последствие |
| Превышение момента затяжки >45 Н·м | Срыв резьбы, деформация корпуса наконечника |
| Затяжка без динамометрического ключа | Недотяжка (люфт) или перетяжка (разрушение узла) |
| Игнорирование кернения | Самоотвинчивание гайки на кочках |
Затяжка контргайки рулевого наконечника
Затяжку контргайки выполняйте после установки требуемого усилия проворачивания шарового пальца. Используйте два ключа: один для фиксации корпуса наконечника (обычно на 19 мм), второй – для затяжки контргайки (чаще на 22 мм). Удерживая корпус от проворачивания, приложите необходимое усилие к контргайке.
Момент затяжки контргайки критичен для безопасности и ресурса узла. Слишком слабая затяжка приведёт к самопроизвольному ослаблению соединения и люфту, чрезмерная – к деформации резьбы шарового пальца или срыву граней. Точное значение момента указано в технической документации производителя.
Ключевые этапы и нормы
Рекомендуемые действия и параметры:
- Чистота резьбы: Убедитесь в отсутствии грязи и повреждений резьбы шарового пальца перед затяжкой.
- Момент затяжки: Для ВАЗ 2110 составляет 35-43 Н·м (Ньютон-метра). Проверьте актуальность в мануале.
- Контроль усилия: После затяжки проверьте усилие проворачивания пальца – оно должно оставаться в пределах нормы (обычно 0.3-3.0 Н·м).
Важно: Не используйте ударные инструменты (головки-трещотки с ударным шуруповёртом, пневмогайковёрты) – только динамометрический ключ для точного соблюдения момента.
| Параметр | Значение/Требование |
| Размер ключа под корпус | 19 мм |
| Размер ключа под контргайку | 22 мм |
| Номинальный момент затяжки | 35-43 Н·м |
| Допустимое усилие проворачивания пальца после затяжки | 0.3-3.0 Н·м |
После затяжки установите защитный колпачок и проверьте отсутствие люфта рулевого управления на подъёмнике перед выездом.
Монтаж защитного резинового колпачка
Перед установкой нового резинового колпачка тщательно очистите посадочные места на рулевом наконечнике и тяге от грязи, песка и остатков старой смазки. Смажьте внутреннюю поверхность нового пыльника и шаровый шарнир наконечника литолом или ШРУС-смазкой – это предотвратит разрыв резины при монтаже и обеспечит герметичность соединения.
Наденьте колпачок сначала на шаровый палец наконечника, аккуратно поддевая края монтажной лопаткой или тупой отверткой. Равномерно растягивая резину, заведите бортик колпачка в круговую канавку рулевой тяги. Убедитесь, что пыльник сидит без перекосов по всей окружности.
Критические нюансы фиксации:
- Обязательно используйте новые штатные металлические хомуты – старые при повторном затягивании не обеспечивают герметичность
- Затягивайте хомуты специальными клещами до характерного щелчка фиксатора
- Проверьте отсутствие замятин резины под хомутом визуально и на ощупь
После монтажа резко дерните колпачок рукой в осевом направлении – правильная установка исключает соскальзывание. Категорически запрещается фиксировать пыльник проволокой или пластиковыми стяжками – это приведет к разгерметизации при вибрациях.
Проверка легкости хода шарового шарнира
Перед началом проверки установите автомобиль на ровную площадку с выключенным двигателем, затяните ручной тормоз и подложите противооткатные упоры под задние колеса. Предварительно очистите проверяемый наконечник от грязи и визуально оцените состояние пыльника – трещины или разрывы указывают на необходимость замены независимо от результатов теста.
Для точной диагностики потребуется помощник. Попросите его покачивать рулевое колесо влево-вправо с амплитудой 10-15 см, имитируя маневры на малой скорости. В этот момент вы должны расположиться у колеса и зафиксировать рукой корпус рулевой тяги, чтобы исключить ее перемещение.
Алгоритм проверки:
- Фиксация пальцев: Одной рукой плотно обхватите корпус наконечника, а пальцами второй руки прижмите шпильку шарнира к поворотному кулаку.
- Контроль люфта: Во время вращения руля помощником ощущайте зазор между шпилькой и корпусом. Допустимый ход – не более 1-1.5 мм без ощутимых щелчков.
- Оценка усилия: Проверьте плавность вращения шпильки. Затрудненное движение или заедание указывают на деформацию или загрязнение шарнира.
Важно: Не путайте люфт в наконечнике с свободным ходом руля или износом подшипников ступицы. При сомнениях сравните поведение проверяемого узла с новым наконечником – разница в жесткости будет очевидной.
Установка колеса на штатное место
Наденьте колесо на шпильки ступицы, совместив отверстия диска с резьбовыми элементами. Проследите, чтобы поверхность прилегания диска к ступице была очищена от грязи и следов коррозии – это исключит биение при движении.
Вручную наживите все гайки (или болты) крепления колеса в диагональной последовательности для предварительной центровки. Убедитесь, что диск плотно прижат к ступице без перекосов.
Ключевые этапы фиксации
- Окончательно затяните крепеж в правильной последовательности (звездообразной или диагональной) при опущенном автомобиле – это критично для равномерного распределения нагрузки.
- Примените динамометрический ключ с усилием 88-108 Н·м (точное значение уточняйте в руководстве к авто). Запрещена затяжка "на глаз" или ударным инструментом!
- Проверьте отсутствие зазора между диском и ступицей по всему периметру, покачивая колесо руками из стороны в сторону.
После монтажа выполните пробную поездку на малой скорости. При появлении вибраций руля или стуков немедленно остановитесь и проверьте качество затяжки гаек. Обязательно посетите стенд развал-схождения для регулировки углов установки колес.
Опускание автомобиля с домкрата
Перед опусканием автомобиля убедитесь в правильной установке колеса: совместите отверстия диска со шпильками ступицы, наживите все гайки крест-накрест. Проверьте надежность затяжки гайки рулевого наконечника (момент 31-40 Н·м) и наличие нового шплинта. Уберите инструменты и посторонние предметы из-под днища.
Медленно вращайте рукоятку домкрата, контролируя устойчивость автомобиля. После касания колесом земли произведите окончательную затяжку гаек колеса в диагональной последовательности с усилием 88-108 Н·м. Полностью опустите машину, извлеките домкрат и уберите противооткатные упоры.
Ключевые этапы после опускания
- Проверка рулевого управления: покрутите руль от упора до упора для оценки плавности хода
- Контроль уровня жидкости: визуально проверьте уровень в бачке ГУР на предмет утечек
- Обкатка и диагностика: совершите пробную поездку на малой скорости с проверкой:
- Отсутствия стуков в подвеске
- Симметричности положения руля при движении прямо
- Возврата руля в нейтральное положение после поворотов
Обязательно посетите стенд развала-схождения – замена рулевых тяг требует корректировки углов установки колес для предотвращения ускоренного износа резины и нарушения курсовой устойчивости.
Окончательная протяжка колесных болтов
После установки колеса на ступицу и предварительной затяжки болтов (гаек) вручную или ударным гайковертом на минимальных оборотах, крайне важно выполнить их окончательную протяжку с соблюдением регламентированного момента затяжки и правильной последовательности. Это обеспечивает равномерное прилегание колесного диска к ступице и предотвращает возможные биения колеса, деформацию диска и, что самое опасное, отрыв колеса во время движения.
Пренебрежение правильной протяжкой или использование неподходящего инструмента приводит к неравномерному распределению нагрузки на болты (гайки) и ступичные шпильки. Это чревато обрывом шпилек, повреждением резьбы, самопроизвольным откручиванием колеса, а также изменением положения колеса относительно ступицы, что может негативно сказаться на только что выполненной регулировке развал-схождения после замены рулевых наконечников.
Порядок выполнения окончательной протяжки
Обязательное условие: Используйте только исправный динамометрический ключ, предварительно настроенный на требуемый момент затяжки для вашей модели автомобиля (ВАЗ 2110).
- Установите автомобиль на ровную твердую поверхность. Снимите его с домкрата (если он был поднят) и опустите на все 4 колеса. Это необходимо для того, чтобы ступичный подшипник и элементы подвески заняли свое рабочее положение под весом автомобиля.
- Начните протяжку болтов (гаек) в определенной последовательности – «звездой» (для колеса с 4 крепежными элементами). Это означает, что следующий затягиваемый болт должен быть не соседним, а противоположным по диагонали. Например: 1 -> 3 -> 2 -> 4 (где 1,2,3,4 – условная нумерация болтов по часовой стрелке).
- Первый проход: Потяните все болты (гайки) динамометрическим ключом до момента, примерно равного половине от конечного требуемого значения (например, ~45-50 Нм при требуемых 88-108 Нм). Соблюдайте последовательность «звездой».
- Второй проход: Повторите протяжку в той же последовательности «звездой», доводя момент затяжки до полного регламентированного значения.
- Важно: Никогда не смазывайте резьбу болтов (шпилек) или их конусную посадочную поверхность маслом, графитной смазкой или WD-40, если это не предписано производителем автомобиля или крепежа! Смазка резко снижает трение и приводит к значительному завышению реального усилия на болте при достижении заданного момента на ключе. Это чревато перетяжкой и обрывом шпильки.
Рекомендуемый момент затяжки для ВАЗ 2110:
| Диаметр резьбы болта/гайки | Рекомендуемый момент затяжки (Нм) |
|---|---|
| М12 (стандартно) | 88 - 108 |
Контроль после пробега: Обязательно проверьте момент затяжки колесных болтов (гаек) после пробега первых 50-100 километров. Новые детали (ступица, диск, болты/гайки) могли немного «притереться», и затяжка могла ослабнуть.
Снятие противооткатных упоров
После завершения монтажа колеса и опускания автомобиля с домкрата, приступайте к демонтажу противооткатных упоров. Убедитесь, что автомобиль надежно стоит на ровной поверхности, а стояночный тормоз полностью затянут перед извлечением элементов.
Последовательно извлеките оба упора из-под колес. Проверьте их состояние: удалите крупные частицы грязи, песка или гравия, которые могли прилипнуть к поверхности во время фиксации. Убедитесь в отсутствии деформации рабочей зоны, контактирующей с шиной.
Порядок действий
- Подойдите к переднему колесу, возле которого установлен упор
- Возьмитесь за рукоятку упора обеими руками
- Плавно потяните элемент на себя, выдвигая его из-под протектора
- Повторите операцию для второго упора с противоположной стороны
Важно: Не оставляйте упоры под автомобилем или в зоне движения – немедленно перенесите их в место хранения. Игнорирование этого правила создает риск повреждения резины при случайном наезде.
Проверка уровня люфта рулевого управления
Перед заменой наконечников точно измерьте суммарный люфт рулевого колеса для подтверждения необходимости работ и исключения других причин стука/разболтанности. Используйте люфтомер – механический прибор с фиксатором на ободе руля и шкалой замера угла свободного хода.
Установите ВАЗ 2110 на ровную площадку, запустите двигатель (для работы ГУР), поверните колеса в положение прямолинейного движения. Закрепите люфтомер на рулевой колонке, совместив указатель с нулевой отметкой шкалы прибора.
Порядок замера люфта
- Медленно поворачивайте руль влево до момента начала поворота передних колес (фиксируйте первый угол на шкале).
- Повторите действие в правую сторону, запомнив второе значение угла.
- Суммируйте полученные углы – результат является общим люфтом рулевого управления.
Нормативные значения: Для ВАЗ 2110 допустимый люфт не должен превышать 10 градусов. Превышение указывает на критический износ наконечников или других компонентов (тяг, рейки, карданчика рулевой колонки).
| Состояние наконечников | Типичный люфт |
| Норма | 5–7° |
| Начальный износ | 8–10° |
| Требуется замена | более 10° |
Важно: При люфте свыше нормы покачайте рулевую тягу монтировкой при вывешенном колесе для визуального определения зазора именно в наконечнике. Измерение после замены новых деталей обязательно для контроля качества работ.
Процедура проверки углов установки колес
После замены рулевых наконечников на ВАЗ 2110 обязательной процедурой является проверка углов установки колес (сход-развала). Любое вмешательство в рулевой трапецию напрямую влияет на геометрию подвески, и игнорирование этого этапа гарантированно приведет к проблемам.
Неправильно выставленные углы вызывают интенсивный и неравномерный износ протектора шин, увод автомобиля в сторону при движении по прямой, ухудшение курсовой устойчивости и увеличение усилия на руле. Проверку и регулировку необходимо выполнять на специальном стенде.
Ключевые этапы проверки и регулировки
- Подготовка автомобиля:
- Проверить и довести до нормы давление воздуха во всех шинах.
- Убедиться в отсутствии люфтов в подшипниках ступиц, шаровых опорах, рулевых тягах и наконечниках.
- Проверить состояние пружин подвески и амортизаторов.
- Вывесить и "прокачать" подвеску, резко нажав несколько раз на передние крылья.
- Установка на стенд:
- Загнать автомобиль на платформу развал-схождения, выровнять рулевое колесо строго по центру.
- Зафиксировать датчики (отражатели) на колесах согласно инструкции к стенду.
- Ввести в компьютер стенда актуальные данные модели ВАЗ 2110 (допустимые значения углов).
- Измерение параметров:
- Компьютер стенда измерит и отобразит текущие значения:
- Развал (Camber): угол наклона колеса относительно вертикали.
- Схождение (Toe): разница расстояний между передними и задними точками колес одной оси.
- Продольный наклон шкворня (Кастер): угол продольного наклона оси поворота колеса.
- Сравнить полученные значения с заводскими допусками для ВАЗ 2110.
- Компьютер стенда измерит и отобразит текущие значения:
- Регулировка углов:
- Схождение: Регулируется изменением длины рулевых тяг путем вращения муфты, соединяющей тягу и наконечник. Это основной параметр, требующий корректировки после замены наконечников.
- Развал: Регулируется (если конструктивно возможно на ВАЗ 2110) смещением верхнего болта стойки амортизатора в прорези опоры. Требуется не всегда.
- Кастер: На ВАЗ 2110 регулировка крайне ограничена и обычно не выполняется.
- Контрольный замер:
- После выполнения регулировок провести повторное измерение углов на стенде.
- Убедиться, что все параметры находятся в пределах заводских допусков.
- Зафиксировать (распечатать) протокол проверки с итоговыми значениями.
Важно: Регулировку углов установки колес должен выполнять квалифицированный специалист на современном компьютерном стенде. Попытки самостоятельной регулировки "на глаз" или с помощью примитивных устройств приведут к некорректным результатам и последующему дорогостоящему ремонту.
Контроль положения руля при движении прямо
После замены рулевых наконечников критически важно проверить положение руля при прямолинейном движении автомобиля. Несоблюдение этого этапа приведёт к смещению рулевого колеса влево или вправо даже при движении по ровной дороге без увода авто в сторону.
Неправильное положение руля свидетельствует о нарушении симметрии углов установки передних колёс (схождения). Это возникает при неверной регулировке длины новых наконечников или неточном подсчёте оборотов при их установке, что влияет на управляемость и ускоряет износ резины.
Порядок контроля и корректировки
- Выполните предварительную регулировку схождения на ровной площадке:
- Установите колёса строго прямо
- Фиксируйте руль в нулевом положении съёмными стяжками
- Протестируйте движение на скорости 40-60 км/ч по прямому участку с ровным покрытием. Отпустите руль на 2-3 секунды.
- Оцените поведение авто:
- Руль сохраняет нейтраль – регулировка выполнена верно
- Руль отклоняется – требуется коррекция схождения
- Для корректировки ослабьте контргайки наконечников и вращайте тяги:
Направление смещения руля Действие Вправо Укоротить левую тягу/удлинить правую Влево Укоротить правую тягу/удлинить левую - Повторяйте тест-драйв после каждой регулировки до достижения нейтрального положения руля.
Важно! Окончательную проверку и юстировку углов установки колёс обязательно проведите на стенде развала-схождения. Самостоятельная регулировка – временная мера перед визитом в сервис.
Проверка герметичности пыльников после монтажа
После установки новых рулевых наконечников на ВАЗ 2110 критически важно проверить целостность и герметичность пыльников. Повреждение защитного чехла приведет к быстрому попаданию грязи и влаги внутрь шарнира, что вызовет ускоренный износ детали и потребует повторной замены. Особое внимание уделите местам фиксации пыльника хомутами на корпусе наконечника и рулевой тяге.
Для проверки тщательно осмотрите резиновый чехол по всей окружности, обращая внимание на возможные заломы, порезы или неплотное прилегание к металлическим поверхностям. Проверьте надежность затяжки установочных хомутов – они не должны проворачиваться или смещаться. Убедитесь, что пыльник не деформирован и не перекручен после поворота руля в крайние положения.
Порядок контроля герметичности
- Визуальный осмотр на подъемнике/яме: При вывешенных передних колесах проверьте пыльники при естественном положении тяг и при повороте руля до упора в обе стороны.
- Тест на растяжение: Аккуратно оттяните края пыльника пальцами, чтобы выявить микротрещины или проколы, незаметные в статике.
- Проверка хомутов: Убедитесь, что монтажные хомуты плотно обжимают посадочные места без зазоров, используя отвертку для контроля затяжки (применимо для винтовых хомутов).
| Тип дефекта | Последствия | Метод устранения |
|---|---|---|
| Неплотная посадка хомута | Проникновение абразива, вымывание смазки | Подтяжка или замена хомута |
| Надрез/разрыв резины | Разрушение шарнира за 500-1000 км пробега | Немедленная замена пыльника |
| Перекручивание чехла | Задиры при работе шарнира, локальный износ | Снятие и корректная установка |
Важно: Не запускайте двигатель до завершения проверки! Проворачивайте руль только при вывешенных колесах, чтобы исключить повреждение новых пыльников в зажатом состоянии. При обнаружении дефектов монтажа работы останавливаются – эксплуатация авто с негерметичным пыльником недопустима.
Особенности замены правого и левого рулевых наконечников на ВАЗ 2110
Замена правого и левого рулевых наконечников имеет единый алгоритм действий, но отличается нюансами доступа к деталям из-за компоновки подкапотного пространства. Основная сложность заключается в демонтаже старых соединений и обеспечении свободного рабочего пространства для инструментов. Ключевым этапом для обеих сторон является последующая регулировка развала-схождения.
Правый наконечник требует большего внимания при демонтаже из-за близкого расположения корпуса воздушного фильтра, который часто мешает свободному ходу съемника. Левый наконечник обычно доступнее, но его замену осложняют элементы выхлопной системы и защита картера при наличии. Оба узла критичны к чистоте резьбовых соединений и требуют контроля момента затяжки.
Специфика демонтажа и установки
Левый наконечник:
- Доступ осуществляется через арку колеса без необходимости демонтировать другие агрегаты
- Риск повреждения резьбы тяги выше из-за частого контакта с дорожными реагентами
- Обязательна очистка посадочного места на тяге от коррозии перед установкой
Правый наконечник:
- Требуется частичный демонтаж корпуса воздушного фильтра для доступа к гайке шарового шарнира
- Повышенное внимание к сохранности патрубков и датчиков при работе возле фильтра
- Контргайка часто прикипает сильнее из-за меньшей вентиляции пространства
После установки обоих наконечников категорически запрещено движение без проверки:
- Надежности фиксации шплинтов
- Отсутствия люфта в рулевом механизме
- Целостности пыльников
Рекомендации по обкатке новых деталей
После установки новых рулевых наконечников на ВАЗ 2110 обязательна щадящая эксплуатация в течение первых 200-300 км пробега. Это позволяет металлическим поверхностям шарниров равномерно приработаться под рабочими нагрузками, а смазке – распределиться внутри узла. Игнорирование обкатки может спровоцировать преждевременный износ или деформацию компонентов.
В течение этого периода избегайте резких маневров, движения по бездорожью и ударов колесами о препятствия (бордюры, ямы). Контролируйте отсутствие стуков в рулевом управлении и вибрации на руле. Особенно критичны первые 50 км – старайтесь двигаться по ровным дорогам на умеренной скорости.
Ключевые этапы обкатки
- Проверка крепежа через 100 км: Обязательно подтяните гайку шарового шарнира наконечника и болты крепления к рулевой тяге с требуемым моментом (85-108 Н·м для гайки шарнира).
- Контроль пыльников: Еженедельно осматривайте защитные чехлы на предмет трещин, разрывов или потеков смазки – повреждения требуют немедленной замены.
- Диагностика после обкатки: По завершении 300 км проверьте схождение колес, убедитесь в отсутствии люфта руля и посторонних шумов.
Список источников
При подготовке материала использовались технические документы и практические руководства, содержащие актуальные данные по конструкции и ремонту рулевого управления ВАЗ 2110. Особое внимание уделялось соответствию рекомендаций требованиям безопасности и спецификациям производителя.
Для обеспечения полноты информации были проанализированы специализированные автомобильные ресурсы с детальными описаниями процедур замены, включая типовые ошибки и методы диагностики сопутствующих узлов. Все источники проверены на соответствие техническим стандартам.
- Официальное руководство по ремонту ВАЗ 2110 издательства АО "АвтоВАЗ"
- Специализированное пособие "Ходовая часть автомобилей LADA: диагностика и ремонт" (технический редактор И. П. Рожков)
- Статья "Конструктивные особенности рулевых тяг ВАЗ 2110-2112" в журнале АвтоМеханик №3/2022
- Видеоинструкции сертифицированных СТО по замене рулевых наконечников (категория ТО-1)
- Технические бюллетени ФГУП "НАМИ" по стандартам моментов затяжки резьбовых соединений
- Форумные разделы автомобильных порталов: Drive2.ru/LADA_2110, ВАЗ-Клуб.рф с кейсами мастеров
- Каталог взаимозаменяемости запчастей AutoData (раздел рулевого управления)
