Замена рулевых тяг - пошаговое руководство

Статья обновлена: 18.08.2025

Рулевые тяги – критически важные компоненты системы управления автомобилем. Они передают усилие от рулевого механизма к поворотным кулакам колес, обеспечивая точную траекторию движения.

Своевременная замена изношенных рулевых тяг обязательна для безопасности. Люфт в шарнирах, стук при движении по неровностям, вибрация руля или неравномерный износ шин – явные признаки необходимости замены.

Процесс требует определенных навыков и инструментов. Последовательность действий включает диагностику, демонтаж старых тяг, установку новых элементов, регулировку углов установки колес. Правильное выполнение гарантирует устойчивость автомобиля и точность рулевого управления.

Фиксация автомобиля на подъёмнике или домкратах

Перед поднятием транспортного средства тщательно изучите руководство производителя для определения точных точек поддомкрачивания. Несоблюдение этих указаний может привести к повреждению порогов, элементов днища или нестабильности машины при подъёме.

Очистите зоны контакта подъёмника или домкратов от грязи, снега или льда для предотвращения соскальзывания. Убедитесь, что площадка ровная и твёрдая – бетонный пол является оптимальным вариантом, а грунт или асфальт под нагрузкой могут деформироваться.

Порядок действий при использовании подъёмника

Наведите лапы подъёмника строго под рекомендованные точки кузова
Приподнимите автомобиль на 10-15 см, остановитесь и проверьте устойчивость
Покачайте кузов руками для выявления возможного смещения
Полностью поднимите авто до удобной рабочей высоты
Активируйте механизм фиксации (стопорные рычаги или гидравлические замки)

Меры безопасности при работе с домкратами

Всегда дублируйте домкрат страховочными подставками из стали
Не размещайте части тела под незафиксированным кузовом
Контролируйте вертикальность стоек – перекосы вызывают опрокидывание
При работе с ручным домкратом установите противооткатные башмаки под колёса

Опасная ошибка	Правильная альтернатива
Подъём за элементы подвески или выхлопную систему	Использовать рёбра жёсткости или усиленные площадки на днище
Работа без страховочных подставок	Применение не менее двух опор с рифлёной поверхностью
Эксплуатация домкратов на неровной поверхности	Выравнивание площадки стальными плитами при необходимости

Перед началом работ с рулевым механизмом повторно убедитесь в отсутствии качания кузова. При длительном ремонте дополнительно установите деревянные клинья между опорами и кузовом для компенсации возможной вибрации.

Снятие колеса со стороны заменяемой тяги

Поддомкратьте автомобиль со стороны заменяемой рулевой тяги, используя сертифицированный домкрат. Установите его строго под предусмотренными производителем точками подъема на пороге или подрамнике. Обеспечьте устойчивость кузова перед началом работ, избегая перекосов.

Ослабьте закисшие гайки крепления колеса до подъема авто, поставив его на стояночный тормоз и включив передачу (для МКПП). После поднятия установите надежные подпорки под несущие элементы кузова, убедившись в отсутствии качения. Только затем полностью выкрутите болты или гайки крепежа.

Ключевые шаги демонтажа

Подготовка места: Уберите посторонние предметы, проверьте устойчивость домкрата и подпорок.
Срыв крепежа: Примените ударный гайковерт или рычаг с удлинителем для сложных случаев.
Демонтаж колеса:
- Снимите декоративный колпак (при наличии)
- Выкрутите крепеж полностью, сложите детали в контейнер
- Потяните колесо на себя, удерживая двумя руками
Безопасное складирование: Уложите шину под порог автомобиля или в сторону от рабочей зоны плашмя.

Тип крепежа	Инструмент	Момент ослабления (Нм)
Стальные болты	Головка 17-19мм	90-110
Легкосплавные гайки	Торцевой ключ	110-130
Секретки	Штатный адаптер	Согласно мануалу

Важно: Не оставляйте подвеску в подвешенном состоянии без колеса более 20 минут - это вызывает растяжение ШРУСов и сайлентблоков. При работе с тормозным диском избегайте попадания грязи на фрикционную поверхность.

Очистка резьбы тяги от загрязнений

После демонтажа старой рулевой тяги тщательно осмотрите резьбовую часть на наличие коррозии, забоин или въевшейся грязи. От качества очистки напрямую зависит точность последующей регулировки углов установки колес.

Используйте металлическую щетку с жесткой щетиной для первоначального удаления крупных частиц ржавчины и дорожных отложений. Особое внимание уделите участкам возле контргаек и стопорных шайб, где скапливается наибольшее количество загрязнений.

Последовательность обработки

Обильно нанесите проникающую смазку (WD-40 или аналог) на резьбу и оставьте на 5-7 минут для размягчения отложений
Обработайте резьбу треугольным напильником для удаления заусенцев, ведя инструмент строго вдоль витков
Прогоните резьбу плашкой подходящего размера, совершая 1/2 оборота вперед и 1/4 оборота назад для вывода стружки
Протрите очищенные участки ветошью, смоченной в бензине или уайт-спирите

Критические моменты: Не используйте абразивные круги или наждачную бумагу – они изменяют профиль резьбы. При сильной коррозии применяйте преобразователь ржавчины перед механической обработкой.

Тип загрязнения	Способ устранения	Инструмент
Свежая грязь	Промывка	Щетка + керосин
Застарелая ржавчина	Химическое растворение	Спецсоставы (например, B52)
Деформация витков	Восстановление профиля	Плашка + метчик

После очистки проверьте легкость накручивания новой контргайки по всей длине резьбы без перекосов. При малейшем заедании повторите обработку плашкой. На подготовленную резьбу перед установкой нанесите графитовую смазку.

Высвобождение шплинта крепления шарового шарнира

Найдите шплинт на пальце шарового шарнира рулевой тяги. Он расположен в отверстии цапфы поворотного кулака или рулевой сошки, фиксируя гайку пальца от самопроизвольного откручивания. Убедитесь в отсутствии сильной коррозии или деформации шплинта, способных усложнить извлечение.

Используйте узкогубцы или специальные шплинтоизвлекатели. Захватите загнутые концы шплинта инструментом и аккуратно разогните их в противоположные стороны до прямого состояния. Действуйте плавно, избегая слома хвостовика – обломки осложнят дальнейшее удаление.

Ключевые этапы демонтажа

Очистите зону вокруг шплинта металлической щеткой для удаления грязи
Сожмите концы шплинта инструментом до параллельного положения
Потяните шплинт строго вдоль оси пальца плоскогубцами
При сопротивлении обработайте соединение проникающей смазкой WD-40
Выбейте застрявший шплинт пробойником и молотком (удары только по оси!)

Типовая проблема	Решение
Обломанный кончик шплинта	Зажмите оставшуюся часть в тисках и выкручивайте
Прикипание к пальцу	Прогрейте горелкой (избегая резинового пыльника)
Сорванные грани	Наденьте наконечник съемника шплинтов Vise-Grip

Важно: извлеченный шплинт повторно не используется! Заготовьте новый крепеж перед сборкой. При деформации посадочного отверстия в пальце восстановите резьбу метчиком.

Перед откручиванием гайки крепления рулевой тяги к поворотному кулаку убедитесь, что автомобиль надежно зафиксирован на подъемнике или домкратных стойках, а колесо демонтировано. Обработайте резьбу и стыки проникающей смазкой WD-40 за 10–15 минут до начала работ для упрощения процесса, особенно при наличии коррозии.

Проверьте тип крепления пальца тяги: на некоторых моделях потребуется удерживать шлиц под отвертку или шестигранник на торце пальца. Подготовьте набор рожковых/накидных ключей или торцевую головку с воротком, соответствующие размеру гайки (чаще 19–22 мм). Избегайте использования разводного ключа – высок риск повреждения граней.

Откручивание гайки крепления к поворотному кулаку

Зафиксируйте поворотный кулак: вставьте монтировку между рычагом подвески и кулаком, создав упор для предотвращения проворачивания.
Сорвите гайку с места:
- Наденьте ключ на гайку, удерживая его строго перпендикулярно оси пальца.
- Резким усилием в направлении против часовой стрелки сдвиньте гайку с «мертвой точки».
- При закисании: постучите молотком по корпусу гайки через медную проставку, не деформируя резьбу.
Полностью открутите гайку:
- Проворачивайте ключ до момента, когда гайка выйдет из резьбовой зоны пальца на 3–4 оборота.
- Не снимайте гайку до конца – она защитит резьбу при последующем выпрессовывании пальца и предотвратит срыв.

Если палец проворачивается вместе с гайкой, зафиксируйте его торцевой головкой через переходник. При невозможности сорвать гайку стандартным ключом используйте ударный гайковерт или удлинитель («трубу») на вороток, контролируя целостность граней.

Выпрессовка пальца тяги из ступицы

Наденьте защитные очки, убедитесь в устойчивости автомобиля на подъемнике. Фиксируйте ступицу монтажной лапой или монтировкой для предотвращения проворачивания. Проверьте доступ к пальцу с тыльной стороны ступицы – при необходимости демонтируйте тормозной диск или иные мешающие элементы.

Подберите съемник под диаметр пальца: используйте гидравлический пресс либо универсальный съемник типа "гармошка". Убедитесь, что опорная пятка инструмента плотно упирается в торец пальца без перекосов, а ответная часть надежно контактирует со ступицей. Избегайте частичного контакта – это повредит резьбу или корпус.

Технология выпрессовки

Плавно увеличивайте усилие на съемнике. При сопротивлении:

Обработайте соединение – нанесите проникающую смазку (WD-40, LIQUI MOLY) по периметру пальца.
Используйте нагрев – прогрейте ступицу горелкой 30-40 секунд (исключая открытый огонь возле ШРУСа/сальников).
Примените ударное воздействие – аккуратно простучите корпус ступицы молотком через медную проставку для снятия напряжений металла.

Ошибка	Последствие	Решение
Перекос съемника	Срыв резьбы, деформация пальца	Переустановить инструмент строго соосно
Резкое приложение усилия	Разрушение подшипника ступицы	Дозированное повышение давления
Игнорирование коррозии	Залипание пальца	Повторная обработка смазкой/нагрев

Контролируйте ход пальца – после сдвига он должен выйти свободно. При заклинивании повторите цикл "нагрев-смазка-удар". Извлеченный палец осмотрите: сколы или деформация требуют замены тяги в сборе. Зачистите посадочное отверстие в ступице металлической щеткой перед установкой новой детали.

Ослабление контргайки регулировочной муфты

Контргайка фиксирует положение регулировочной муфты после выставления углов установки колес. Она расположена с противоположной стороны от стопорного болта муфты и плотно затянута для предотвращения самопроизвольного вращения во время эксплуатации.

Перед ослаблением очистите резьбовую часть тяги и гайку металлической щеткой. Обработайте соединение проникающей смазкой типа WD-40, особенно при наличии коррозии. Выждите 10-15 минут для проникновения состава в резьбу.

Порядок действий

Надежно зафиксируйте корпус регулировочной муфты разводным ключом, чтобы исключить ее проворачивание
Подберите рожковый ключ точного размера под грани контргайки (обычно 17-22 мм в зависимости от модели авто)
Резким уверенным движением сорвите гайку с места, вращая против часовой стрелки
При затрудненном откручивании постучите молотком по ключу или используйте удлинитель для увеличения рычага
После срыва полностью открутите гайку вручную, сохраняя муфту в неподвижном положении

Проверьте состояние резьбы на тяге и внутренней поверхности гайки. При обнаружении повреждений или сильной деформации замените комплектующие. Избегайте перекоса ключа при работе, чтобы не сорвать грани.

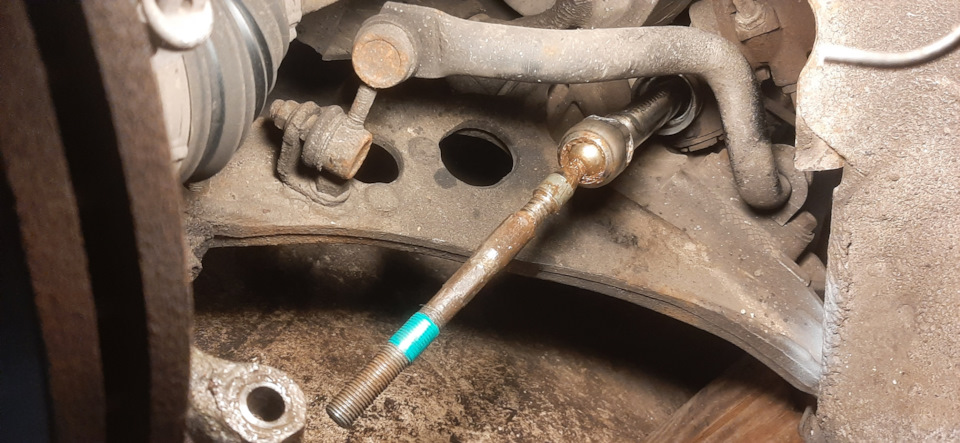

Отсчёт оборотов при выкручивании старой тяги

Перед откручиванием наконечника от рулевой рейки зафиксируйте исходное положение тяги относительно резьбового соединения. Чистой ветошью удалите грязь с резьбовой части тяги и контргайки для точной визуальной оценки.

Используйте два рожковых ключа: одним удерживайте контргайку, другим ослабьте соединение. После снятия контргайки начните аккуратно выкручивать тягу, строго считая полные обороты вращения.

Техника подсчёта

Отмечайте мелом начальное положение тяги относительно рейки
Вращайте тягу строго по часовой стрелке при снятии
Считайте только полные 360° обороты, дробные значения запоминайте как "пол-оборота" или "четверть"
Фиксируйте результат на бумаге или в телефоне сразу после демонтажа

Действие	Критичность ошибки
Неточный подсчёт	Нарушение угла схождения
Пропуск дробных частей	Смещение руля при движении
Загрязнение резьбы	Искажение реального положения

При установке новой тяги закручивайте её на точно такое же количество оборотов против часовой стрелки. После монтажа обязательна проверка углов установки колес на стенде, даже при идеальном соблюдении подсчёта.

Установка новой тяги с учётом сохранения углов установки

Перед монтажом новой тяги очистите резьбовые соединения на рулевой рейке и поворотном кулаке от грязи. Подготовьте динамометрический ключ и заводские спецификации момента затяжки.

Измерьте длину старой тяги штангенциркулем или линейкой перед демонтажем. Зафиксируйте полученное значение – оно понадобится для предварительной настройки новой детали.

Ключевые этапы монтажа

Выставьте длину новой тяги в соответствии с замером старой, совместив контрольные метки на муфте
Вручную вкрутите тягу в рулевую рейку до упора, избегая перекосов резьбы
Присоедините наконечник к поворотному кулаку, временно зафиксировав гайкой

Контроль геометрии: установите руль в строго прямое положение. Проверьте соответствие меток на муфте тяги и соответствие длины установочным параметрам.

Элемент	Параметр контроля	Инструмент
Резьбовая муфта	Количество витков	Визуальная проверка
Длина тяги	±1 мм от оригинала	Штангенциркуль

Затяните контргайку муфты с усилием 45-60 Н·м (согласно мануалу ТС)
Окончательно затяните гайку крепления наконечника динамометрическим ключом

Обязательно выполните регулировку развала-схождения на сервисном стенде после замены обеих тяг. Игнорирование этого этапа приведёт к ускоренному износу шин.

Контрольная затяжка всех резьбовых соединений

После установки новых рулевых тяг и предварительной сборки узлов критически важно выполнить окончательную затяжку всех резьбовых соединений с требуемым моментом силы. Данная операция проводится на вывешенном автомобиле с разгруженной подвеской, обеспечивая правильное позиционирование деталей перед фиксацией.

Используйте динамометрический ключ с предустановленным значением, указанным в спецификации производителя транспортного средства. Несоблюдение регламентированных параметров приводит к деформации резьбы, ускоренному износу шарниров или внезапному ослаблению соединений в процессе эксплуатации.

Ключевые точки контроля

Шарнирные крепления тяг к рулевой рейке: Двойная проверка стопорных гаек и контргаек
Соединения наконечников с поворотными кулаками: Контроль фиксации пальцев шаровых шарниров
Кронштейты стабилизатора поперечной устойчивости: Затяжка болтов крепления к кузову

Тип соединения	Средний момент затяжки (Нм)*	Критичность
Гайки рулевых наконечников	40-60	Высокая (прямое влияние на управляемость)
Болты крепления тяг к рейке	70-90	Максимальная (риск потери управления)

*Точные значения уточняйте в manual конкретной модели

Повторно проверьте каждое соединение через 50-100 км пробега
При наличии следов самоотвинчивания (контрольные метки смещены) проведите диагностику резьбы
Запрещается применение ударного инструмента – только плавное усилие динамометрическим ключом

Монтаж колёс и опускание автомобиля

Установите колёса на ступицы, совместив отверстия дисков со шпильками. Наживите все колесные гайки или болты вручную, избегая перекоса. Убедитесь в правильной ориентации дисков (особенно при наличии хампов или асимметричного рисунка).

Опустите автомобиль до момента касания колёсами земли, но без полной нагрузки на подвеску. Затяните крепления динамометрическим ключом с моментом, указанным производителем, соблюдая диагональную схему. Используйте градуированный инструмент для контроля усилия.

Проведите окончательную затяжку крепежа после полного опускания автомобиля на землю
Проконтролируйте глубину посадки колёс – зазор между диском и ступицей недопустим
Убедитесь в свободном вращении колёс без касания элементов подвески или кузова

Обязательные завершающие процедуры

Проверьте уровень давления в шинах и доведите до норматива
Выполните регулировку углов установки колёс (развал-схождение)
Протестируйте работу рулевого управления на неподвижном авто: плавность хода, отсутствие люфта
Проведите контрольную поездку на малой скорости с проверкой реакции на повороты руля

Контрольная точка	Критерий качества
Затяжка колёс	Отсутствие вибрации на скорости 60-80 км/ч
Положение руля	Строгая центровка при прямолинейном движении
Работа подвески	Отсутствие посторонних стуков в поворотах

Помните: игнорирование регулировки схода-развала после замены тяг приведёт к ускоренному износу шин!

Обязательная проверка углов развала-схождения после замены рулевых тяг

Замена рулевых тяг напрямую влияет на геометрию рулевого управления и подвески. Установка новых тяг, даже идентичных старым, неизбежно приводит к изменению длины тяги в сборе (регулировочной муфты и наконечников). Это изменение сбивает первоначально установленные углы схождения передних колес.

Без последующей проверки и корректировки углов развала-схождения управляемость автомобиля будет нарушена. Неправильное схождение вызывает ускоренный и неравномерный износ протектора шин ("пилообразный" износ), ухудшает курсовую устойчивость (автомобиль будет "тянуть" в сторону), увеличивает усилие на руле и расход топлива, а также негативно сказывается на точности рулевого управления.

Процедура проверки и регулировки

Проверка и регулировка углов развала-схождения проводится только на специальном компьютерном стенде с оптическими или лазерными датчиками, закрепляемыми на колесах. Этапы процедуры включают:

Предварительную проверку: Контроль давления в шинах, состояния подвески (рычаги, сайлентблоки, шаровые опоры, пружины, амортизаторы), люфтов рулевого управления и колесных подшипников. Неисправные элементы необходимо заменить до регулировки.
Компенсацию биения дисков и шин: Стенд измеряет и учитывает возможные неровности обода колесного диска и шины для повышения точности расчетов углов установки.
Измерение текущих углов: Датчики считывают фактические значения углов развала (Camber), схождения (Toe) и кастера (Caster) для каждого колеса.
Сравнение с эталоном: Компьютерная программа сравнивает измеренные значения с допустимыми диапазонами, специфичными для конкретной модели и года выпуска автомобиля. Эти данные хранятся в базе стенда.
Регулировку схождения: Основная регулировка после замены тяг выполняется именно по углу схождения передних колес. Техник изменяет длину рулевой тяги для каждого колеса в отдельности, вращая регулировочную муфту, чтобы привести угол схождения в заданные производителем пределы.
Контрольный замер: После регулировки выполняется финальное измерение углов для подтверждения их соответствия нормативам. Результаты распечатываются или сохраняются в цифровом виде.

Важно понимать, что регулировка углов развала и кастера на многих автомобилях с типовой подвеской МакФерсон возможна только при наличии специальных регулировочных болтов или пластин (развал) и требует вмешательства в конструкцию опор (кастер). Эти параметры редко меняются при замене тяг, но их обязательно проверяют. Если их значения вышли за допустимые пределы, потребуются дополнительные работы.

Итоговая таблица влияния замены тяг без регулировки:

Параметр	До замены тяг (Отрегулирован)	После замены тяг без регулировки
Схождение колес (Toe)	В норме	Сбито
Износ шин	Равномерный	Ускоренный, неравномерный ("пила")
Управляемость	Стабильная	Автомобиль "тянет", рыскает
Усилие на руле	Нормальное	Повышенное или переменное
Курсовая устойчивость	Хорошая	Снижена

Таким образом, проверка и регулировка углов развала-схождения не является рекомендацией, а представляет собой обязательный технологический этап, завершающий процесс замены рулевых тяг. Пренебрежение этой процедурой сводит на нет всю работу по замене тяг и приводит к новым, дорогостоящим проблемам.

Список источников

При подготовке подробного руководства по замене рулевых тяг необходимо опираться на информацию, предоставленную производителями транспортных средств, а также на опыт профессиональных автомехаников. Это гарантирует точность процедур и спецификаций.

Учитывая критическую важность рулевого управления для безопасности, особое внимание уделяется официальным сервисным инструкциям и руководствам по ремонту (РР). Самостоятельные работы требуют понимания рисков и строгого следования регламенту во избежание ошибок, чреватых потерей управления.

Основные технические руководства и документация

Официальные Руководства по Ремонту и Техническому Обслуживанию (РР) конкретных моделей автомобилей (например, Haynes, Bentley Publishers, или OEM-издания).
Сервисные бюллетени и технические спецификации от производителей автомобилей (OEM).
Инструкции по эксплуатации транспортного средства, раздел "Техническое обслуживание".

Практические руководства и экспертные ресурсы

Детальные видеоинструкции по замене рулевых тяг на специализированных автомобильных платформах (например, YouTube-каналы профессиональных автомехаников).
Статьи и пошаговые мануалы в крупных автомобильных изданиях и на порталах (Например: "За рулём", "Авторевю", "Колеса.ру", "Авто Mail.ru").
Специализированные автомобильные форумы, посвященные конкретным маркам и моделям (разделы по ремонту ходовой части и рулевого управления).

Дополнительные справочные материалы

Учебные материалы по устройству и ремонту автомобиля для профильных учебных заведений (колледжей, техникумов).
Информационные ресурсы крупных производителей автокомпонентов (каталоги, инструкции по установке, технические заметки).
Сайты, специализирующиеся на ремонте конкретных узлов подвески и рулевого управления.
