Замена шаровой опоры на Шевроле Лачетти своими руками

Статья обновлена: 18.08.2025

Шаровая опора Chevrolet Lacetti – критически важный компонент подвески, соединяющий ступицу колеса с рычагом. Неисправность приводит к уводу автомобиля с траектории, стукам на неровностях и разрушению шин.

Признаки износа: характерный скрип при повороте руля, люфт колеса при покачивании монтировкой, неравномерный износ протектора. Эксплуатация с неисправной шаровой создает аварийную ситуацию.

Пошаговая инструкция замены шаровой опоры Лачетти позволит выполнить работы своими руками с минимальным набором инструментов. Точное следование технологии гарантирует безопасность и правильную работу подвески.

Необходимые инструменты для замены шаровой опоры

Для замены шаровой опоры на Chevrolet Lacetti потребуется стандартный набор слесарных инструментов: домкрат с подставками для безопасного подъема автомобиля, баллонный ключ, набор рожковых и торцевых головок (размеры 13-19 мм), вороток или трещотка. Обязательно подготовьте съемник шаровых опор (типа "вилка") – без него демонтаж пальца шаровой из поворотного кулака крайне затруднителен.

Дополнительно необходимы молоток, монтировка, проникающая смазка типа WD-40 для обработки прикипевших резьбовых соединений, а также динамометрический ключ для контроля момента затяжки новых элементов. Рекомендуется иметь новые гайки крепления и стопорные шайбы.

Детализированный перечень

Подъемное оборудование: гидравлический домкрат, страховочные подставки
Ключи: баллонный, набор рожковых (13, 14, 17, 19 мм), торцевые головки с воротком
Специнструмент: съемник шаровых опор (разжимной)
Вспомогательное: молоток (500-800 г), монтировка, зубило, ветошь
Расходники: проникающая смазка, графитовая смазка для пальца
Крепеж: новая шаровая опора, гайка пальца (обычно M12x1.25)

Подготовка автомобиля: установка на эстакаду или подъёмник

Перед началом работ обеспечьте ровную площадку с твёрдым покрытием, исключив риск смещения автомобиля. Проверьте исправность подъёмного оборудования: эстакада должна иметь упоры для колёс, а гидравлический подъёмник – исправные фиксаторы. Уберите из салона тяжёлые предметы, отключите электроприборы.

Затяните ручной тормоз до упора, а при работе на эстакаде дополнительно установите противооткатные башмаки под задние колёса. Для механической коробки передач включите первую передачу, для автоматической – режим «Parking». При использовании подъёмника уточните точки контакта лап с кузовом в руководстве Lacetti.

Порядок установки на подъёмник

Плавно загоните авто в центр платформы, совместив точки подъёма с лапами оборудования
Поднимите кузов на 15-20 см, проверьте устойчивость и правильность контакта
Окончательно поднимите до рабочей высоты (~1.5 м) и заблокируйте механизм стопорами

Важно! При работе на эстакаде используйте только сертифицированные конструкции с углом наклона ≤25°. Заезжайте на подъём медленно, контролируя положение колёс относительно ограничительных линий.

Тип оборудования	Минимальная высота подъёма	Дополнительная страховка
Двухстоечный подъёмник	1.4 м	Резиновые подушки на лапах
Параллельная эстакада	0.8 м	Противооткатные клинья

Перед снятием колёс ослабьте болты крепления на ½ оборота (при работах на эстакаде – до подъёма). Для Lacetti потребуется комплект ключей на 17, 19 и 22 мм, а также съёмник шаровых опор. Убедитесь, что все инструменты размещены в зоне свободного доступа.

Снятие колеса с нужной стороны автомобиля

Ослабьте болты крепления колеса на земле перед подъёмом автомобиля. Используйте баллонный ключ или ударный гайковёрт, вращая против часовой стрелки. Не снимайте болты полностью – оставьте их в резьбе на 2-3 оборота для безопасности.

Поднимите автомобиль домкратом в штатной точке кузова, обозначенной треугольником на пороге. Установите страховочные подставки под лонжероны или усиленные участки днища. Опустите домкрат до упора подставок, убедившись в устойчивости конструкции.

Порядок демонтажа

Выверните оставшиеся болты крепления колеса полностью
Возьмите колесо двумя руками по бокам
Потяните колесо на себя, снимая с направляющих шпилек
Отложите колесо в сторону от рабочей зоны

Критические моменты:

Не оставляйте автомобиль на домкрате без подставок
Проверьте отсутствие проворачивания страховочных опор
Уберите снятые болты в ёмкость для предотвращения потери

Ослабление ступичной гайки перед подъёмом

Ослабление гайки ступицы выполняется исключительно до подъёма автомобиля, пока колесо сохраняет надёжный контакт с поверхностью. Попытка открутить её на весу приведёт к проворачиванию ступицы и создаст риск травм из-за нестабильного положения машины на домкрате. Убедитесь, что автомобиль стоит на ровной площадке с включённым ручным тормозом.

Потребуется мощный вороток с удлинителем (минимум 50 см) и головка на 32 мм (типовой размер для Lacetti). Предварительно снимите колпак колеса и частично отогните защитный колпачок гайки отвёрткой, не снимая его полностью. Установите рычаг в горизонтальное положение для максимального усилия. Если гайка не поддаётся, используйте ударный гайковёрт или аккуратно приложите усилие ногой к воротку, контролируя устойчивость инструмента.

Порядок действий и меры безопасности

Зафиксируйте автомобиль: Поставьте противооткатные упоры под противоположное колесо оси.
Ослабьте болты колеса: Сорвите их на ¼ оборота, не выкручивая полностью.
Подготовьте гайку ступицы: Снимите декоративный колпак колеса, отожмите пыльник металлической гайки.
Приложите усилие:
- Направьте вороток горизонтально в сторону водителя или пассажира (против часовой стрелки)
- Резко надавите весом тела или ногой на рычаг, избегая срыва головки
- При необходимости используйте отрезок трубы как дополнительный удлинитель
Контрольный этап: Сделайте 1-2 оборота гайки, но не откручивайте её до конца. Окончательный демонтаж выполните после подъёма авто.

Ошибка	Последствие	Профилактика
Откручивание на весу	Проворот ступицы, падение авто	Работа только на стоящем колесе
Неправильный размер головки	Срыв граней гайки	Точная проверка размера (32 мм)
Отсутствие фиксации авто	Скатывание при усилии	Противооткатные упоры + ручной тормоз

Важно: Если гайка деформирована или грани повреждены, замените её новой при сборке. После ослабления убедитесь, что колесо остаётся плотно прижатым к ступице до момента подъёма – это сохранит центровку деталей.

Предварительная очистка зоны работы от грязи

Перед началом демонтажа шаровой опоры на Chevrolet Lacetti тщательно очистите область вокруг крепления опоры и прилегающих элементов подвески. Удалите крупные комья грязи, камни и дорожный мусор жёсткой щёткой с пластиковой щетиной. Особое внимание уделите пространству между рычагом подвески и поворотным кулаком, где скапливается основная масса загрязнений.

Обработайте резьбовые соединения (палец шаровой опоры, болты крепления) проникающей смазкой типа WD-40 за 15–20 минут до начала работ. При сильной коррозии повторите обработку 2-3 раза с интервалом 5 минут. Не используйте металлические щётки или скребки на алюминиевых компонентах – это может повредить защитное покрытие.

Порядок очистки проблемных зон

Грязезащитный чехол опоры: вычистите щель между пыльником и корпусом шаровой зубочисткой
Резьба шпильки: вращательными движениями очистите витки металлической зубной щёткой
Посадочное гнездо: продуйте стык рычага и кулака сжатым воздухом после механической очистки

Материал	Способ очистки
Застарелая грязь	Специальный очиститель тормозов + деревянный скребок
Коррозия	Преобразователь ржавчины + медная щётка
Дорожный реагент	Горячая вода с автошампунем (70°C)

Завершите очистку обезжириванием контактных поверхностей рычага и кулака. Используйте аэрозольный очиститель тормозов или уайт-спирит – это предотвратит проскальзывание съёмника при выпрессовке опоры и обеспечит точную установку новой детали.

Выкручивание крепления стабилизатора поперечной устойчивости

Отверните гайку крепления кронштейна стабилизатора к нижнему рычагу подвески, используя накидной ключ на 17 мм. Удерживайте болт от проворачивания вторым ключом на 15 мм, так как он может закиснуть из-за грязи и коррозии.

После снятия гайки аккуратно выбейте болт из посадочного отверстия молотком через медную или алюминиевую проставку. Не применяйте чрезмерную силу – если болт не поддается, обработайте резьбу проникающей смазкой и повторите попытку через 10-15 минут.

Порядок демонтажа кронштейна

Снимите резиновую втулку стабилизатора с кронштейна
Отведите стабилизатор вниз для освобождения пространства
Извлеките кронштейн вместе с болтом из рычага

Важно: Не повредите пыльник шаровой опоры при работе со стабилизатором. Если кронштейн прикипел к рычагу, используйте съемник или аккуратно обработайте стык жидкостью WD-40.

Отсоединение тяги стабилизатора от рычага подвески

После поднятия автомобиля домкратом, снятия соответствующего колеса и надежной фиксации на подставке, обеспечьте доступ к нижней части подвески. Тяга стабилизатора расположена вертикально между рычагом подвески и стабилизатором поперечной устойчивости.

Визуально определите место крепления тяги к рычагу: нижний конец тяги зафиксирован пальцем с резьбой, проходящим через проушину рычага, и затянут гайкой. Скопившаяся грязь или коррозия могут осложнить процесс.

Порядок демонтажа тяги

Обработайте резьбовое соединение гайки и область проушины проникающей смазкой (WD-40 или аналог). Выждите 10–15 минут для раскоксовывания.
Удерживайте шестигранник шарнирного пальца тяги ключом на 17 мм, предотвращая проворачивание.
Ключом на 19 мм ослабьте и полностью выкрутите стопорную гайку с пальца тяги. Если гайка деформирована, замените её новой при сборке.
Извлеките палец тяги из проушины рычага:
- Вариант 1: аккуратно выбейте палец молотком через медную выколотку, ударяя по торцу пальца снизу вверх.
- Вариант 2: при сильном прикипании используйте съёмник для шаровых опор/тяг стабилизатора. Зацепите съемник за рычаг и шпильку пальца, затем затяните винт инструмента до выпрессовки.
Контролируйте усилие: избегайте перекоса пальца и повреждения пыльника шарнира тяги. При деформации проушины рычага немедленно остановитесь.

Снятие крепления суппорта и тормозного диска

Открутите два направляющих болта суппорта, удерживающие его корпус к скобе. Используйте торцевой ключ (чаще всего на 17 мм) или накидную головку. Болты могут быть затянуты плотно, примените умеренное усилие или рычаг. Аккуратно снимите болты и отложите их в сторону.

Снимите корпус тормозного суппорта со скобы. Подвесьте его прочной проволокой или веревкой к элементу подвески (например, к пружине), чтобы он не висел на тормозном шланге и не повредил его. Убедитесь, что шланг не натянут.

Снятие скобы суппорта и тормозного диска

Открутите два болта крепления скобы суппорта к поворотному кулаку. Обычно требуются торцевой ключ или головка на 19 мм. Болты могут быть длинными и сильно затянутыми. После выкручивания снимите скобу суппорта и уберите ее в сторону.

Теперь тормозной диск ничем не зафиксирован. Снимите его с направляющих шпилек ступицы. Если диск прикипел к ступице, постучите резиновым молотком по фланцу диска с тыльной стороны (не по рабочей поверхности!) или используйте проникающую смазку. При сильном прикипании может потребоваться съемник.

Важные моменты при демонтаже:

Не допускайте провисания суппорта на тормозном шланге.
Не повредите пыльник направляющего пальца суппорта при откручивании болтов.
Не бейте молотком по рабочей поверхности тормозного диска.
Пометьте положение скобы суппорта относительно кулака (например, мелом), если болты несимметричны, для упрощения сборки.

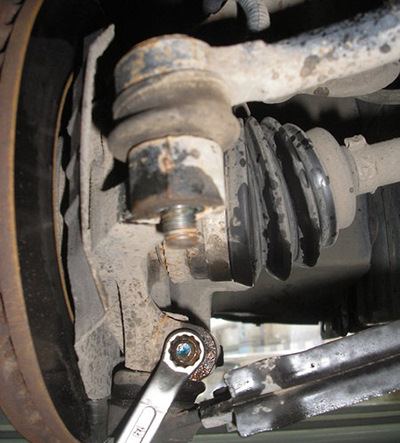

Откручивание болтов крепления шаровой опоры к поворотному кулаку

Подготовьте необходимые инструменты: торцевой ключ на 17 мм (или накидную головку), удлинитель, вороток, проникающую смазку WD-40 и молоток. Зафиксируйте автомобиль на подъемнике или эстакаде, надежно установите противооткатные башмаки и снимите колесо для доступа к узлу.

Обильно обработайте резьбовое соединение болтов крепления проникающей смазкой за 10–15 минут до начала работ. При сильной коррозии повторите обработку несколько раз. Убедитесь, что поворотный кулак зафиксирован – используйте монтировку для предотвращения проворачивания при откручивании.

Последовательность демонтажа крепежа

Наденьте головку на 17 мм на вертикальный болт крепления шаровой опоры
Удерживая вороток строго перпендикулярно, приложите короткое резкое усилие для срыва резьбы
Проверните болт на 3–4 оборота, но не выкручивайте полностью
Повторите действия с горизонтальным болтом крепления

Важно: Оба болта ослабляются попеременно! Не выкручивайте один болт до конца, пока второй не начал двигаться – это предотвратит перекос и заклинивание.

Тип крепежа	Размер	Особенности откручивания
Вертикальный болт	М12×1.25	Требует большего усилия из-за коррозионного клина
Горизонтальный болт	М12×1.25	Легче поддается после снятия нагрузки с вертикального

При сопротивлении болтов используйте ударный гайковерт или наденьте удлинитель на вороток для увеличения рычага. После полного выкручивания аккуратно извлеките болты – резьба может быть повреждена коррозией. Очистите посадочные отверстия в поворотном кулаке металлической щеткой перед установкой новой детали.

Использование съёмника шаровых опор для выпрессовки

После демонтажа колеса и отворачивания стопорной гайки пальца шаровой опоры, установите съёмник так, чтобы его захваты плотно обхватили корпус опоры, а центральный шпиндель упирался в торец пальца. Убедитесь, что инструмент расположен строго соосно с пальцем для исключения перекоса при приложении усилия.

Медленно вращайте шпиндель съёмника по часовой стрелке, создавая равномерное давление. Контролируйте процесс: палец должен выходить из гнезда поворотного кулака плавно, без резких рывков. При сильном закисании обработайте соединение проникающей смазкой WD-40 и повторите попытку через 5-10 минут.

Отверните гайку пальца на 3-4 оборота (оставьте её для страховки от вылета)
Закрепите лапы съёмника на корпусе шаровой опоры
Затягивайте шпиндель до характерного щелчка
Снимите съёмник, полностью выкрутите гайку и извлеките опору

Критические предостережения

Запрещено бить молотком по съёмнику или пальцу опоры
Не используйте съёмники с трещинами или деформированными резьбами
Контролируйте усилие: перегруз может повредить поворотный кулак

После извлечения опоры тщательно очистите посадочное гнездо в кулаке металлической щёткой. Установите новую шаровую, предварительно смазав палец графитовой смазкой. Затяжку гайки выполняйте динамометрическим ключом с моментом 55-65 Н∙м, после чего законтрите шплинтом.

Применение монтировки при затруднённом съёме шпильки

Если шпилька шаровой опоры не выходит из поворотного кулака после откручивания гайки, потребуется создать рычажное усилие. Монтировка вставляется между рычагом подвески и кронштейном кулака, аккуратно отжимая элементы друг от друга. Это снимает остаточную нагрузку с посадочного конуса шпильки, нарушая её "прикипание".

Используйте монтировку с закруглённым концом во избежание повреждения резинового пыльника или металлических поверхностей. Усилие прикладывайте плавно без резких рывков, контролируя положение шпильки. При отсутствии движения шпильки нанесите проникающую смазку WD-40 на её основание и повторите попытку через 5-10 минут.

Порядок действий

Зафиксируйте автомобиль на подпорках после снятия колеса
Открутите гайку шпильки на 2-3 оборота (не снимая полностью)
Уприте монтировку в рычаг подвески возле шарнира
Создайте давление на рычаг вниз, одновременно постукивая молотком по корпусу кулака
После смещения шпильки завершите откручивание гайки

Важные нюансы:

Не упирайте монтировку в пыльник шаровой – это гарантированно повредит уплотнение
При заклинивании используйте съёмник шарниров вместо грубой силы
После демонтажа очистите посадочное отверстие в кулаке металлической щёткой

Ошибка	Последствие
Резкий удар по шпильке	Деформация резьбы, повреждение подшипника ступицы
Перекос монтировки	Срыв краски с рычага, повреждение сенсора ABS

Выбивание пальца шаровой опоры из рычага молотком

Резкими ударами тяжелого молотка (1.5–2 кг) по корпусу рычага в зоне запрессовки пальца создается ударная нагрузка. Вибрация разрушает сцепление между конусом пальца и посадочным отверстием рычага. Наносите удары строго перпендикулярно оси пальца, чередуя стороны рычага для равномерного воздействия.

Важно: бить непосредственно по пальцу запрещено – это деформирует резьбу и повреждает пыльник. Если палец не выходит после 5–6 ударов, используйте съемник или прогрейте рычаг газовой горелкой до 150–200°C (избегая перекала). После выбивания очистите посадочное гнездо от коррозии щеткой по металлу.

Ошибка	Последствие	Профилактика
Удар по резьбе пальца	Деформация резьбы, невозможность открутить гайку	Закрывать резьбу защитной гайкой
Перекос рычага в тисках	Излом посадочного узла	Контролировать параллельность губок тисков
Чрезмерный нагрев	Отпуск металла рычага	Греть локально, не превышая 200°C

Обработка резьбовых соединений проникающей жидкостью

Перед началом демонтажа шаровой опоры Chevrolet Lacetti критически важно обработать все резьбовые соединения (палец шаровой, болты крепления опоры к рычагу, гайку стойки стабилизатора) проникающей смазкой типа WD-40, Liquid Wrench или их аналогами. Эти соединения, особенно на машинах с пробегом, часто подвержены интенсивной коррозии из-за воздействия дорожных реагентов, воды и грязи.

Нанесите жидкость обильно на резьбу и место контакта гайки с болтом/шпилькой, уделяя особое внимание тыльной стороне соединений. Для максимальной эффективности обработку следует выполнить минимум за 30-60 минут до начала работ, а в идеале – за несколько часов или накануне. При сильной коррозии допустимо повторить нанесение 2-3 раза с интервалом в 10-15 минут.

Правила и последовательность обработки

Технология нанесения: Распыляйте состав короткими нажатиями с расстояния 10-15 см, направляя трубку-соломинку точно в зону резьбы. Избегайте попадания на резиновые пыльники и пластиковые элементы подвески.

Ключевые этапы:

Очистите соединения металлической щеткой от грубых загрязнений.
Встряхните баллон с жидкостью 5-7 секунд.
Обработайте целевые соединения (см. таблицу).
Дождитесь проникновения состава в резьбу (минимум 30 мин).
При необходимости повторите обработку.

Соединение	Рекомендуемое кол-во обработок	Особенности
Гайка пальца шаровой опоры	2-3 раза	Наносить снизу вверх, вращая колесо для доступа
Болты крепления опоры к рычагу	1-2 раза	Обработать шпильки и гайки с обеих сторон
Гайка стойки стабилизатора	1 раз	Требует аккуратности из-за близости пыльника

Важно: Не пытайтесь сразу откручивать соединения после нанесения – дайте жидкости время для проникновения в микротрещины коррозии. Использование термофена или горелки для прогрева допустимо только при отсутствии горючих материалов рядом и с предельной осторожностью.

Особенности демонтажа нижней шаровой опоры

Основная сложность заключается в прикипании шарового пальца к поворотному кулаку, особенно на автомобилях с пробегом. Это требует значительного физического усилия и применения специализированных инструментов для безопасного отделения детали без повреждения смежных узлов.

Обязательно предварительно обработайте соединение проникающей смазкой типа WD-40 за 10-15 минут до начала работ. Убедитесь в надёжной фиксации автомобиля на подставках после подъёма домкратом – колесо должно быть снято для обеспечения доступа.

Критичные этапы и методы

Отсоединение пальца от кулака:
- Используйте гидравлический съёмник типа "грибок"
- При отсутствии съёмника – аккуратно наносите удары молотком через медную проставку по ушку кулака
Демонтаж опоры с рычага:
- Выпрессовка запрессовочного кольца съёмником для шаровых
- Альтернатива: выбивание опоры ударами через оправку после снятия стопорного кольца

Риск	Метод предотвращения
Срыв резьбы пальца	Не откручивайте гайку полностью до выпрессовки
Повреждение пыльника ШРУСа	Закройте шарнир защитным кожухом при работе съёмником
Деформация рычага	Контролируйте усилие при выпрессовке

Важно: При сильном прикипании не нагревайте узел горелкой – это разрушит смазку в шарнире и повредит сайлентблоки. Применяйте многократную обработку смазкой и циклическое затягивание съёмника.

Проверка состояния пыльника рулевого наконечника

Осмотр пыльника обязателен при замене шаровой опоры на Лачетти, так как его повреждения напрямую влияют на ресурс рулевого наконечника. Доступ к пыльнику открывается после снятия колеса и частичной разборки подвески, что выполняется для демонтажа шаровой.

Проверку проводят при вывернутых колесах в обе стороны для максимального обзора. Очистите пыльник от грязи ветошью, чтобы исключить ложные трещины и точно оценить его целостность. Особое внимание уделите зонам возле хомутов и складкам.

Ключевые признаки износа

Механические повреждения: Сквозные трещины, разрывы резины, следы перетирания о детали подвески.
Потеря герметичности: Наличие следов выдавленной смазки на поверхности пыльника или смежных деталях.
Деформация: Затвердение резины, "расплющивание" гофры, отслоение от металлического основания наконечника.
Смещение: Отсоединение краев пыльника от посадочных мест, ослабление хомутов крепления.

При обнаружении любых дефектов пыльник подлежит замене. Эксплуатация с поврежденным пыльником приведет к вымыванию смазки, коррозии шарнира наконечника и его ускоренному разрушению, что потребует внепланового ремонта рулевого управления.

Очистка посадочного места в рычаге под новую опору

После выпрессовки старой шаровой опоры внимательно осмотрите посадочное гнездо в рычаге. На стенках обычно присутствуют слои застаревшей смазки, окислы металла и мелкие частицы коррозии. Эти загрязнения нарушат геометрию посадки новой детали, что приведёт к люфтам и ускоренному разрушению узла.

Игнорирование очистки спровоцирует перекос опоры при запрессовке. Даже минимальные инородные частицы создадут локальные точки напряжения, снизят трение фиксации и вызовут биение шарнира. В критических случаях возможна деформация пыльника на начальном этапе эксплуатации.

Технология обработки поверхности

Механическая зачистка – обязательный этап:

Обработайте внутреннюю поверхность отверстия жёсткой металлической щёткой (ручной или в виде насадки на дрель)
Удалите стойкие отложения мелкозернистой наждачной бумагой (P120-P240)
Сотрите образовавшуюся пыль сухой ветошью без ворса

Химическая подготовка:

Обезжирьте металл спецсредством (Brake Cleaner, уайт-спирит)
Избегайте составов, оставляющих масляную плёнку
Дождитесь полного испарения жидкости перед установкой опоры

Тип загрязнения	Метод устранения
Ржавчина	Абразивная обработка + преобразователь
Окалина	Зубило-молоток + шабер
Остатки смазки	Растворитель + щётка по металлу

Проверьте отсутствие задиров и выбоин глубиной более 0.5 мм. При обнаружении дефектов запрессовка новой шаровой недопустима – потребуется замена рычага. Контролируйте диаметр отверстия штангенциркулем: расхождение с паспортным размером опоры должно составлять максимум 0.1 мм.

Сравнение старой и новой шаровой опоры перед установкой

Визуально сопоставьте геометрию деталей: новая шаровая должна идеально повторять конфигурацию старой – идентичные крепежные отверстия, размеры корпуса, угол наклона пальца и длину резьбовой части. Убедитесь в отсутствии следов деформации на новом узле, особенно в зоне прессовки пальца. Проверьте состояние пыльника – резина должна быть эластичной без микротрещин.

Протестируйте подвижность шарнира: палец новой опоры обязан вращаться от руки с равномерным усилием без заклиниваний. Люфт полностью исключен – в отличие от изношенной детали, где вертикальный и горизонтальный люфт легко определяется покачиванием монтировкой. Сравните состояние смазки: при вскрытии упаковки смазочный материал должен заполнять полость без признаков засыхания.

Критерии для обязательной проверки

Параметр	Старая шаровая	Новая шаровая
Люфт шарнира	Присутствует (более 1.5 мм)	Полностью отсутствует
Состояние пыльника	Трещины, разрывы, потеря эластичности	Герметичный, без повреждений
Коррозия	Окисление корпуса/пальца	Защитное покрытие без ржавчины
Резьба пальца	Забоины, сорванные витки	Чистая резьба без дефектов

Нанесение графитовой смазки на резьбу крепёжных болтов

Обработка резьбы графитовой смазкой обязательна при сборке новой шаровой опоры. Это предотвращает коррозию и закисание соединений, обеспечивая возможность демонтажа в будущем без повреждения болтов и гаек. Особенно критично для элементов подвески, постоянно подверженных воздействию влаги и реагентов.

Нанесите тонкий слой смазки на всю длину резьбы каждого болта пальцем или кистью. Дополнительно смажьте контактную поверхность шайб и прижимных площадок. Избегайте попадания состава на резиновые пыльники шаровой или антикоррозионное покрытие кузова – графит может ускорить износ уплотнителей.

Ключевые правила

Не заменяйте графитовую смазку Литолом или медной пастой – они теряют свойства при высоких температурах тормозных узлов
Контролируйте усилие затяжки – смазанные болты требуют коррекции момента (уменьшите на 15-20% от спецификации)
Удаляйте излишки салфеткой – избыток смазки притягивает грязь

Зона обработки	Способ нанесения
Резьбовая часть	Равномерное покрытие по всей длине
Опорная шайба	Тонкий слой с обеих сторон
Гайка	Внутренняя резьба и торец

Вставка пальца новой шаровой опоры в рычаг подвески

Тщательно очистите посадочное гнездо в рычаге от остатков старой смазки, грязи и следов коррозии металлической щеткой. Нанесите тонкий слой смазки Литол-24 на внутреннюю поверхность отверстия и наружную часть корпуса новой шаровой опоры для облегчения запрессовки.

Установите шаровую опору строго перпендикулярно плоскости рычага, совместив геометрию корпуса с посадочным местом. Контролируйте положение пыльника: он не должен заминаться или контактировать с кромкой рычага при монтаже.

Технология запрессовки

Используйте съемник типа "чашка" или гидравлический пресс
Приложите усилие строго по оси пальца шаровой
Запрессуйте корпус до упора, пока торец не сравняется с плоскостью рычага
Проверьте отсутствие перекоса: зазор по окружности должен быть равномерным

Важно: Запрещено наносить удары молотком непосредственно по корпусу шаровой опоры – это повредит полимерный вкладыш. Используйте только оправку, распределяющую усилие по краю корпуса.

Фиксация шаровой опоры штатными крепёжными болтами

После установки новой шаровой опоры в посадочное место рычага подвески совместите монтажные отверстия опоры с отверстиями в рычаге. Убедитесь, что шаровая полностью прижата к поверхности рычага без перекосов, а её корпус правильно ориентирован относительно геометрии подвески.

Вставьте штатные крепёжные болты через отверстия рычага и корпуса шаровой опоры, предварительно очистив резьбу от грязи и следов коррозии. Нанесите на резьбовую часть каждого болта фиксатор резьбы (например, Loctite 243) для предотвращения самопроизвольного откручивания. Не используйте старые болты при наличии повреждений резьбы или деформации.

Ключевые этапы затяжки

Затяните болты вручную до соприкосновения головок с поверхностью рычага, следя за отсутствием перекоса.
Затяните крепёж крестообразно (по диагонали) динамометрическим ключом в два этапа:
- Предварительная затяжка: 35-40 Н∙м
- Окончательная затяжка: 65-70 Н∙м (точное значение уточняйте в руководстве по ремонту)
Проверьте, не проворачивается ли корпус шаровой в рычаге при приложении усилия.
Установите новые пыльники на тягу стабилизатора (если демонтировалась) и подсоедините наконечник рулевой тяги.

Важно: Не нагружайте подвеску (не опускайте автомобиль) до полной затяжки всех болтов. После сборки выполните регулировку развала-схождения колёс.

Затяжка креплений с рекомендуемым усилием (момент затяжки)

Правильная затяжка резьбовых соединений гарантирует надежную фиксацию шаровой опоры и предотвращает люфты. Пренебрежение рекомендованными моментами приводит к ускоренному износу детали, стукам в подвеске и нарушению углов установки колес.

Используйте только исправный динамометрический ключ для контроля усилия. Все гайки и болты должны быть чистыми, без повреждений резьбы. Заменяйте деформированные или корродированные крепежные элементы новыми оригинальными деталями.

Элемент крепления	Момент затяжки (Н·м)	Важные примечания
Гайка шарового пальца (стяжная)	40–60	После достижения момента довернуть на 60° (обязательно!). Требует замены при каждом демонтаже
Болты крепления опоры к рычагу	60–80	Затягивать равномерно в два этапа. Контролировать положение опоры
Гайка ступицы (если снималась)	180–230	Затягивать при опущенном домкрате и нагруженном колесе

Установка тормозного диска и суппорта на штатное место

Очистите посадочную поверхность ступицы и внутреннюю полость тормозного диска от грязи металлической щёткой. Убедитесь в отсутствии глубоких задиров или коррозии на контактных плоскостях.

Наденьте тормозной диск на шпильки ступицы, совместив отверстия. Придерживайте диск рукой, чтобы он не смещался в процессе монтажа. Проверьте плотность прилегания к ступице по всей окружности.

Монтаж суппорта

Снимите суппорт с временной подвески, аккуратно очистите направляющие пальцы и посадочные гнёзда от старой смазки
Нанесите специальную высокотемпературную смазку (например, Molykote CU-7439) на скользящие поверхности:
- Внутренние стенки направляющих втулок
- Рабочие зоны направляющих пальцев
Установите колодки в скобу суппорта, совместив антискрипные пластины с пазами
Наденьте корпус суппорта на тормозной диск, совместив монтажные отверстия со скобой

Затяните болты крепления суппорта моментом 85-95 Н·м крестообразной последовательностью. Проверьте отсутствие перекоса корпуса относительно скобы. Убедитесь, что тормозной шланг не перекручен и не касается подвижных элементов подвески.

Элемент	Момент затяжки	Особенности
Болты суппорта	85-95 Н·м	Обязательно использовать динамометрический ключ
Направляющие пальцы	30-35 Н·м	Перед установкой очистить резьбу

Прокачайте тормозную систему, начиная с правого переднего колеса. После монтажа колеса обязательно проверьте работу тормозов на неподвижном автомобиле: нажмите педаль 3-5 раз до появления устойчивого сопротивления. Совершите пробную поездку на малой скорости с контролем отсутствия биения руля и посторонних шумов.

Присоединение тяги стабилизатора к рычагу подвески

После установки нового рычага с шаровой опорой, совместите проушину тяги стабилизатора с посадочным местом на рычаге. Убедитесь, что резиновая втулка тяги не имеет повреждений и плотно сидит в проушине.

Вставьте крепежный болт через отверстия проушины рычага и втулки тяги стабилизатора. Наденьте шайбу и наживите гайку от руки, избегая перекоса резьбы.

Затяжка крепления

Затяните гайку моментом 40–50 Н·м с помощью динамометрического ключа.
Контролируйте положение тяги: она должна располагаться параллельно поперечным рычагам без перекосов.
Проверьте отсутствие зазоров в соединении, покачивая тягу монтировкой.

Элемент	Параметр
Момент затяжки	40–50 Н·м
Доп. проверка	Отсутствие люфта после сборки

Не запускайте двигатель до окончательной сборки подвески и проверки всех соединений. Убедитесь, что тяга не касается других элементов при полном ходе подвески.

Монтаж колеса в обратной последовательности

Наденьте колесо на шпильки ступицы, совместив отверстия диска со шпильками. Проследите, чтобы диск плотно прилегал к ступичной поверхности без перекосов.

Наживите все болты (или гайки) крепления колеса вручную, соблюдая диагональную последовательность для предварительного центрирования. Убедитесь, что диск не смещен относительно ступицы.

Затяжка крепежа

Окончательно затяните болты/гайки крест-накрест в несколько этапов:
- Первичная затяжка динамометрическим ключом с усилием 40-50 Нм
- Финишная затяжка до рекомендованного момента (указан в руководстве, обычно 90-110 Нм)
Опустите автомобиль домкратом до полного контакта колес с землей
Проведите повторную затяжку крепежа с контролем момента после частичной разгрузки подвески

Этап контроля	Действие
После монтажа	Проверка отсутствия биения колеса прокруткой
Через 50 км пробега	Обязательная проверка момента затяжки

Опускание автомобиля и протяжка всех креплений в нагруженном состоянии

После установки новой шаровой опоры и предварительной затяжки крепежа, плавно опустите автомобиль на колеса. Используйте смотровую яму, эстакаду или надежные подставки под колеса, обеспечив полный контакт подвески с дорожным покрытием. Вес автомобиля должен равномерно распределиться на все узлы передней подвески.

Дождитесь стабилизации положения кузова (2-3 минуты), чтобы резинометаллические шарниры (сайлент-блоки) приняли рабочую форму без напряжения. Только в этом состоянии производите окончательную протяжку крепежных элементов динамометрическим ключом с соблюдением моментов, указанных в руководстве по ремонту.

Ключевые этапы протяжки

Болт шаровой опоры к рычагу: Момент 60-80 Н·м + доворот на 60°
Гайка шарового пальца к ступичному узлу: Момент 70-90 Н·м
Крепление рычага к подрамнику:
- Передний болт: 80-100 Н·м
- Задняя гайка: 110-130 Н·м
Стабилизатор поперечной устойчивости: 40-60 Н·м (стяжные болты втулок)

Узел	Крепеж	Момент затяжки (Н·м)
Шаровая опора	Болт к рычагу	60-80 + 60°
Поворотный кулак	Гайка пальца	70-90
Рычаг подвески	Передний болт	80-100

Контроль после протяжки: Покачайте автомобиль за крыло для снятия остаточных напряжений, после чего повторно проверьте моменты. Убедитесь в отсутствии перекоса рычагов и свободном ходе рулевых тяг.

Проверка работы подвески путём раскачивания авто

Установите автомобиль на ровную площадку с включённым ручным тормозом. Попросите помощника энергично раскачивать переднюю часть авто вертикально, ухватившись за край крыла над колесом или за порог. Усилие должно прикладываться строго вверх-вниз перпендикулярно земле, имитируя нагрузку на подвеску при движении.

Во время раскачивания прислушивайтесь к характерным звукам из зоны колеса. Чёткие металлические стуки или глухие удары при смене направления движения указывают на критический износ шаровой опоры. Одновременно визуально контролируйте зазор между рычагом и поворотным кулаком – видимое "подрагивание" соединения подтверждает неисправность.

Ключевые индикаторы при диагностике

Звуковые признаки:
- Щелчки при проходе "мёртвой точки"
- Скрип резинового пыльника
- Глухие удары при смене вектора нагрузки
Визуальные параметры:
- Люфт в соединении более 1-2 мм
- Подтёки смазки на пыльнике
- Деформация или трещины защитного чехла

После остановки раскачки оцените демпфирование: исправная подвеска должна немедленно прекратить колебания. Продолжающаяся "раскачка" свидетельствует о проблемах с амортизаторами, что может маскировать стуки шаровых.

Процедура сход-развала после замены шаровых (рекомендация)

Замена шаровой опоры напрямую влияет на геометрию подвески. Новый элемент имеет отличные от изношенного параметры, что неизбежно изменяет углы установки колес. Без последующей регулировки это приведет к ускоренному износу шин и ухудшению управляемости.

Проведение сход-развала является обязательным этапом работ. Даже при аккуратной замене с минимальным вмешательством в конструкцию, отклонение углов развала и схождения от нормы неизбежно. Отсутствие регулировки может вызвать увод автомобиля с траектории, биение руля и сокращение ресурса новых шаровых опор.

Ключевые аспекты процедуры

Для корректной регулировки выполните следующие действия:

Проверьте состояние смежных элементов перед регулировкой:
- Рулевые наконечники и тяги
- Сайлентблоки рычагов
- Стойки стабилизатора
- Состояние опорных подшипников
Подготовьте автомобиль к процедуре:
- Установите нормативное давление во всех шинах
- Уберите лишний груз из салона и багажника
- Проверьте уровень рабочих жидкостей (особенно гидрокорректора фар)
Выполните регулировку на компьютерном стенде:
- Проведите замер текущих параметров углов установки колес
- Отрегулируйте схождение передних колес через рулевые тяги
- Проверьте и при необходимости скорректируйте развал (требует спецоборудования)
- Для моделей с многорычажной задней подвеской - проверьте заднюю ось

Важно: Регулировку необходимо провести в течение 200-300 км после замены шаровых. Это позволяет компонентам подвески занять рабочее положение, но предотвращает критический износ шин.

Признаки успешно выполненной процедуры:

Автомобиль сохраняет прямолинейное движение при отпущенном руле
Отсутствие вибрации на рулевом колесе
Равномерный износ протектора по всей ширине шины
Улучшение реакции на поворот руля

Пренебрежение сход-развалом после замены шаровых опор сводит на нет всю проделанную работу и создает риски для безопасности движения.

Список источников

При подготовке материала о замене шаровой опоры на Chevrolet Lacetti использовались специализированные технические источники.

Ниже перечислены основные ресурсы, содержащие проверенные инструкции и рекомендации.

Официальное руководство по ремонту и обслуживанию Chevrolet Lacetti
Форумы владельцев Chevrolet Lacetti: Lacetti-club.ru, Drive2.ru/lacetti
Видеоинструкции по замене шаровых опор на платформе YouTube
Технические статьи на автомобильных порталах: Auto.ru, Авторевю, Exist.ru
Практический опыт автомобильных мастеров специализирующихся на Chevrolet
