Замена шестерни распредвала УМЗ 4216 - пошаговый разбор для начинающих и специалистов
Статья обновлена: 18.08.2025
Шестерня распределительного вала – критически важный компонент двигателя УМЗ 4216, напрямую влияющий на точность фаз газораспределения и стабильность работы силового агрегата.
Износ зубьев, люфт или повреждение этой детали неизбежно приводят к сбоям в работе мотора: падению мощности, повышенному расходу топлива, жесткому шуму в приводе ГРМ и риску серьезных поломок.
Данное руководство детально разбирает процесс замены шестерни распредвала УМЗ 4216, предоставляя четкие пошаговые инструкции, актуальные как для начинающих автомехаников, так и для опытных специалистов.
Вы освоите ключевые этапы: от подготовки инструмента и снятия защитных кожухов до точной установки новой шестерни, правильной регулировки меток и контроля натяжения цепи ГРМ, гарантируя надежную и долговечную работу двигателя после ремонта.
Обесточивание автомобиля перед началом работ
Обесточивание автомобиля – обязательный этап перед заменой шестерни распредвала. Эта процедура исключает риск короткого замыкания при случайном контакте инструментов с клеммами или проводкой. Без отключения питания возможны повреждения электронных блоков управления, датчиков или системы зажигания.
Полное снятие напряжения защищает от непреднамеренного запуска стартера при проворачивании коленвала вручную. Работы с ГРМ требуют точного позиционирования валов, и любое смещение из-за срабатывания электрооборудования приведет к ошибкам установки фаз.
Порядок отключения питания
- Заглушите двигатель и извлеките ключ из замка зажигания.
- Откройте капот, найдите аккумуляторную батарею (АКБ) в моторном отсеке или под задним сиденьем.
- Определите отрицательную клемму (всегда черного цвета, маркирована знаком «-»).
- Ослабьте гайку крепления наконечника минусового провода ключом на 10 мм.
- Снимите клемму с АКБ и надежно зафиксируйте провод в стороне от аккумулятора.
- Убедитесь, что наконечник не касается металлических деталей кузова или клемм АКБ.
Важно: На автомобилях с УМЗ 4216 после отключения АКБ сбрасываются адаптации ЭБУ. При первом запуске двигателя после ремонта возможны кратковременные колебания холостого хода – это нормальный процесс переобучения системы.
Демонтаж защиты картера двигателя до видимости конструкции
Подготовьте необходимый инструмент: ключи на "13", "15", трещоточную рукоятку с удлинителем, головки соответствующих размеров, возможно, потребуется проникающая смазка для закисших болтов. Убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом, а под передними колесами установлены противооткатные упоры.
Поднимите автомобиль домкратом на достаточную высоту для комфортной работы под днищем. Обязательно установите страховочные подставки под силовые элементы кузова (пороги или лонжероны) перед началом демонтажа. Никогда не работайте под машиной, опирающейся только на домкрат.
Последовательность снятия защиты картера
- Найдите крепежные элементы защиты:
- 4-6 болтов по периметру металлического/пластикового щита
- 2 передних болта, крепящихся к лонжеронам
- Задние крепления к поддону двигателя или поперечине
- Обработайте резьбовые соединения проникающей смазкой WD-40 при наличии коррозии. Выждите 5-10 минут.
- Открутите крепеж против часовой стрелки, используя головку с трещоткой:
Тип крепления Размер головки Количество Лонжеронные болты 15 мм 2 шт Боковые болты 13 мм 2-4 шт Задние гайки 13 мм 2 шт - При демонтаже металлической защиты придерживайте щит рукой после откручивания последнего болта – возможен резкий срыв с места.
- Аккуратно снимите защиту, наклоняя ее для вывода из зоны кронштейнов. Проверьте отсутствие подключенных проводов (датчиков, подогрева) перед полным отделением.
После снятия тщательно осмотрите монтажные уши на предмет трещин, очистите посадочные поверхности на кузове и самой защите от грязи. Отложите крепеж в отдельную емкость во избежание потерь – рекомендуется сразу накрутить гайки на соответствующие болты.
Снятие ремня генератора и шкивов навесного оборудования
Ослабьте натяжной болт генератора ключом на 13 мм, провернув его против часовой стрелки до ослабления ремня. Сдвиньте генератор к блоку двигателя, чтобы обеспечить максимальное провисание ремня, после чего снимите его со шкивов.
Демонтируйте шкив коленчатого вала, используя головку на 19 мм с удлинителем и воротком. Удерживайте шкив от проворачивания монтировкой, вставленной в отверстия венца, затем аккуратно выбейте его съёмником типа "съемник шкива коленвала", избегая повреждения резьбы.
Демонтаж шкивов вспомогательных агрегатов
- Шкив помпы: Открутите четыре болта крепления головкой на 10 мм, предварительно зафиксировав шкив от вращения.
- Шкив ГУР/кондиционера:
- Ослабьте центральный болт головкой на 24 мм с ударным гайковёртом
- Снимите приводной ремень со шкива
- Извлеките шкив вместе с валом после удаления стопорного кольца
| Компонент | Инструмент | Примечание |
| Болт шкива коленвала | Головка 19 мм + вороток | Левая резьба у некоторых моделей |
| Шкив генератора | Торцевой ключ 12 мм | Не требует демонтажа генератора |
Проверьте состояние посадочных мест шкивов – при наличии задиров или биения поверхности требуются шлифовка или замена. Все демонтированные болты и гайки сложите в отдельную маркированную ёмкость во избежание потерь.
Удаление вентилятора охлаждения радиатора
Демонтаж вентилятора обязателен для обеспечения доступа к передней части двигателя. Начните с отсоединения клеммы аккумулятора во избежание короткого замыкания. Убедитесь в отсутствии давления в системе охлаждения – никогда не работайте на прогретом двигателе.
Осмотрите крепления вентилятора. На УМЗ 4216 он обычно фиксируется четырьмя болтами к шкиву помпы или кронштейну. Подготовьте набор торцевых головок (чаще всего на 10-13 мм) и трещоточный ключ. При наличии кожуха вентилятора сначала демонтируйте его.
Пошаговый процесс демонтажа
- Отсоедините электрический разъем вентилятора (если он электрический), нажав на фиксатор колодки проводов.
- Снимите ременной привод (если вентилятор механический):
- Ослабьте натяжной болт генератора
- Сдвиньте генератор к двигателю
- Снимите ремень со шкива вентилятора
- Выкрутите крепежные болты по диагонали (крест-накрест) для равномерного снятия нагрузки:
| Позиция болта | Порядок откручивания |
| Левый верхний | 1-й |
| Правый нижний | 2-й |
| Правый верхний | 3-й |
| Левый нижний | 4-й |
- Аккуратно снимите узел вентилятора, раскачивая его из стороны в сторону. Не допускайте ударов лопастей о радиатор.
- Извлеките приводной шкив (если установлен) специальным съемником, фиксируя коленвал от проворачивания.
Важно: При наличии гидромуфты приготовьте емкость для слива масла. Маркируйте положение шкивов относительно валов перед демонтажем. Проверьте состояние посадочных мест на биение.
После снятия очистите посадочную поверхность на помпе от грязи. Осмотрите лопасти вентилятора на предмет трещин. Уложите узел на ровную поверхность во избежание деформации.
Фиксация коленчатого вала меткой ВМТ 1 цилиндра
Точное позиционирование коленчатого вала в верхней мёртвой точке первого цилиндра критически важно для сохранения фаз газораспределения. Несоблюдение этого этапа приведёт к нарушению синхронизации валов и возможным серьёзным повреждениям двигателя при последующей сборке.
Для работы потребуется головка на 38 мм с удлинителем и воротком, чистая ветошь для очистки меток, фонарик для улучшения видимости в подкапотном пространстве. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом.
Пошаговая процедура фиксации
- Обеспечьте доступ к шкиву коленвала: Снимите защиту картера (при наличии) и ремень ГРМ, предварительно ослабив натяжитель.
- Очистите метки: Протрите ветошью зону шкива коленвала и прилив на блоке двигателя. Найдите стационарную метку-указатель на блоке (обычно треугольный выступ или риска на крышке масляного насоса) и подвижную метку на ободе шкива.
- Проворачивайте коленвал: Установите головку на болт крепления шкива. Медленно вращайте коленвал по часовой стрелке (по направлению рабочего вращения), наблюдая за движением метки на шкиве.
- Добейтесь совпадения: Проворачивайте вал до точного совмещения метки на шкиве с неподвижным указателем на блоке. Контролируйте положение визуально или с помощью зеркала.
- Зафиксируйте положение: После совпадения меток прекратите вращение. Для предотвращения случайного смещения вставьте металлический штырь или отвёртку в специальное отверстие на задней стороне блока через кожух сцепления (если предусмотрено конструкцией).
Важно: Запрещено проворачивать коленвал против часовой стрелки для «подгонки» метки! Если произошёл перекрут, сделайте два полных оборота по часовой стрелке и повторно совместите метки.
Маркировка положения старого ремня ГРМ относительно шкивов
Перед демонтажем старого ремня ГРМ критически важно точно зафиксировать его текущее положение на шкивах коленвала, распределительного вала и насоса. Это гарантирует правильную синхронизацию двигателя при установке нового ремня. Любое смещение даже на один зуб приведет к нарушению фаз газораспределения и серьезным поломкам.
Для маркировки используйте несмываемый белый маркер или краску контрастного цвета. Избегайте мела или карандаша – они могут стереться. Наносите метки непосредственно на зубья ремня и соответствующие им точки на металлических шкивах, а не на пластиковые крышки.
Ключевые точки для разметки
- Шкив коленчатого вала: Найдите заводскую метку (точка, риска, отверстие) на шкиве или маховике. Отметьте зуб ремня, совпадающий с этой меткой. При отсутствии заводской метки – поставьте свою на шкиве напротив первого зубца ремня после метки ГРМ на блоке цилиндров.
- Шкив распределительного вала: Совместите метку на заднем фланце шкива распредвала (обычно шестигранный вырез или точка) с ответной меткой на корпусе подшипников ГБЦ. Отметьте соответствующий зуб ремня.
- Шкив насоса охлаждающей жидкости: Отметьте один зуб ремня, находящийся строго напротив установочного штифта или базовой метки на корпусе насоса. Это предотвратит смещение при замене.
Дополнительная страховка: Сфотографируйте положение ремня на всех шкивах крупным планом до демонтажа. Это послужит резервным подтверждением правильности разметки.
Ослабление натяжения ремня ГРМ установкой стопора натяжного ролика
Для безопасной замены шестерни распредвала необходимо предварительно ослабить натяжение ремня ГРМ, предотвратив его самопроизвольное смещение или перескок зубьев. Использование специального стопора натяжного ролика – наиболее надежный метод фиксации, исключающий необходимость повторной регулировки натяжения после обратной сборки.
Стопор представляет собой металлический штифт или пластину с проушиной, входящий в комплект инструмента для обслуживания ГРМ УМЗ 4216. Его установка блокирует плунжерный механизм натяжителя в сжатом состоянии, удерживая ролик в крайнем положении и обеспечивая достаточную слабину ремня для демонтажа шестерни.
Порядок установки стопора
- Поверните коленчатый вал ключом за болт крепления шкива по часовой стрелке до совмещения меток на шестерне распредвала и задней крышке ГРМ.
- Найдите регулировочный паз на корпусе натяжного ролика. Он расположен между внутренним неподвижным основанием и поворотной частью с роликом.
- Вставьте шестигранный ключ (обычно 6 мм) в регулировочный паз. Плавно поверните ключ против часовой стрелки, преодолевая усилие пружины натяжителя, до появления сквозного отверстия в корпусе механизма.
- Аккуратно введите стопорный штифт в отверстие до упора. Он пройдет через корпус натяжителя и войдет в ответное отверстие на блоке цилиндров, жестко фиксируя механизм.
- Убедитесь, что стопор полностью вошел и надежно зафиксирован. Медленно отпустите шестигранный ключ – натяжитель останется заблокированным, а ремень ГРМ провиснет.
Критические моменты:
- Не проворачивайте коленвал после установки стопора – это приведет к перекосу ремня и повреждению клапанов.
- Убедитесь, что стопор вставлен строго параллельно оси натяжителя без перекоса.
- Перед снятием ремня проверьте метки ГРМ – их совпадение обязательно.
После завершения работ по замене шестерни распредвала стопор извлекается обратным движением при снятом усилии с натяжителя. Ролик автоматически займет рабочее положение под действием пружины, обеспечив правильное натяжение ремня без дополнительных регулировок.
Аккуратное снятие приводного ремня газораспределительного механизма
Отключите минусовую клемму аккумуляторной батареи для предотвращения случайного запуска двигателя и поражения током. Снимите защитные кожухи (при их наличии), закрывающие ремень ГРМ и натяжитель, обеспечив полный доступ к узлу.
Найдите натяжной ролик ремня ГРМ. В зависимости от модели УМЗ 4216 он может быть гидравлическим автоматическим или механическим с регулировочным болтом/гайкой. Наиболее распространен вариант с болтом фиксации положения натяжителя и гайкой регулировки натяжения.
Ослабление натяжения и снятие ремня
Для механического натяжителя:
- Ослабьте болт фиксации корпуса натяжного ролика (обычно центральный болт). Не выкручивайте его полностью.
- С помощью ключа (чаще всего на 13 или 17) поверните регулировочную гайку или болт натяжителя против часовой стрелки. Это переместит ролик и ослабит натяжение ремня.
- Проверьте, что ремень свободно сходит со шкивов. Если натяжение не ослабло полностью, повторите поворот регулировочного элемента.
Для гидравлического натяжителя:
- Аккуратно вставьте подходящий шестигранный ключ (часто 6мм) в специальное отверстие в корпусе натяжителя.
- Поверните ключ против часовой стрелки, преодолевая сопротивление пружины внутри натяжителя. Это сожмет гидравлический элемент и ослабит ремень.
- Удерживая ключ в положении сжатого натяжителя, зафиксируйте его в этом состоянии, используя штатный стопорный механизм (штифт, проволоку) или специальный фиксатор, если он предусмотрен конструкцией.
Снятие ремня:
- После полного ослабления натяжения аккуратно снимите ремень со шкивов коленчатого вала, распределительного вала (шестерни), насоса охлаждающей жидкости и натяжного/обводного роликов.
- Избегайте резких перегибов и контакта ремня с маслом или топливом. Если ремень планируется использовать повторно (что не рекомендуется при замене шестерни), аккуратно сверните его большим радиусом и уберите в чистую упаковку.
- Пометьте направление вращения ремня (стрелкой на обратной стороне или мелом), если он будет устанавливаться обратно. Это важно для сохранения его ресурса.
Демонтаж шкива коленчатого вала специальным съемником
Перед началом работ убедитесь, что коленчатый вал надежно зафиксирован от проворачивания. Для этого используйте специальный фиксатор маховика через отверстие в картере сцепления или заблокируйте зубчатый венец монтировкой. Снимите ремень ГРМ, защитные кожухи и другие элементы, ограничивающие доступ к шкиву.
Очистите резьбовое отверстие в шкиве коленвала от загрязнений. Обработайте соединение проникающей смазкой WD-40, особенно если присутствуют признаки коррозии. Подготовьте съемник с тремя захватами, соответствующий диаметру шкива.
Пошаговая процедура снятия
- Открутите центральный болт крепления шкива
- Используйте ударный гайковерт или мощный вороток с удлинителем
- Применяйте шестигранную головку правильного размера (обычно 19 мм)
- Удерживайте шкив стопором при откручивании
- Установите съемник
- Равномерно зацепите лапы за внутренний край шкива
- Проверьте параллельность установки съемника относительно вала
- Центральный шток должен упираться строго в торец вала
- Произведите съем
- Плавно затягивайте центральный винт съемника
- Прикладывайте усилие равномерно без рывков
- При закисании аккуратно постучите молотком по корпусу съемника
- После сдвига шкива снимите его руками
После демонтажа очистите посадочное место на валу от остатков смазки и загрязнений. Проверьте состояние шпоночного паза и шпонки на предмет сколов или деформации. Избегайте ударов по шкиву молотком - это может привести к повреждению демпфера крутильных колебаний.
Важно: Центральный болт крепления подлежит обязательной замене! Используйте только оригинальные болты с классом прочности 12.9. При установке нового шкива убедитесь в чистоте посадочных поверхностей и совпадении шпоночных пазов.

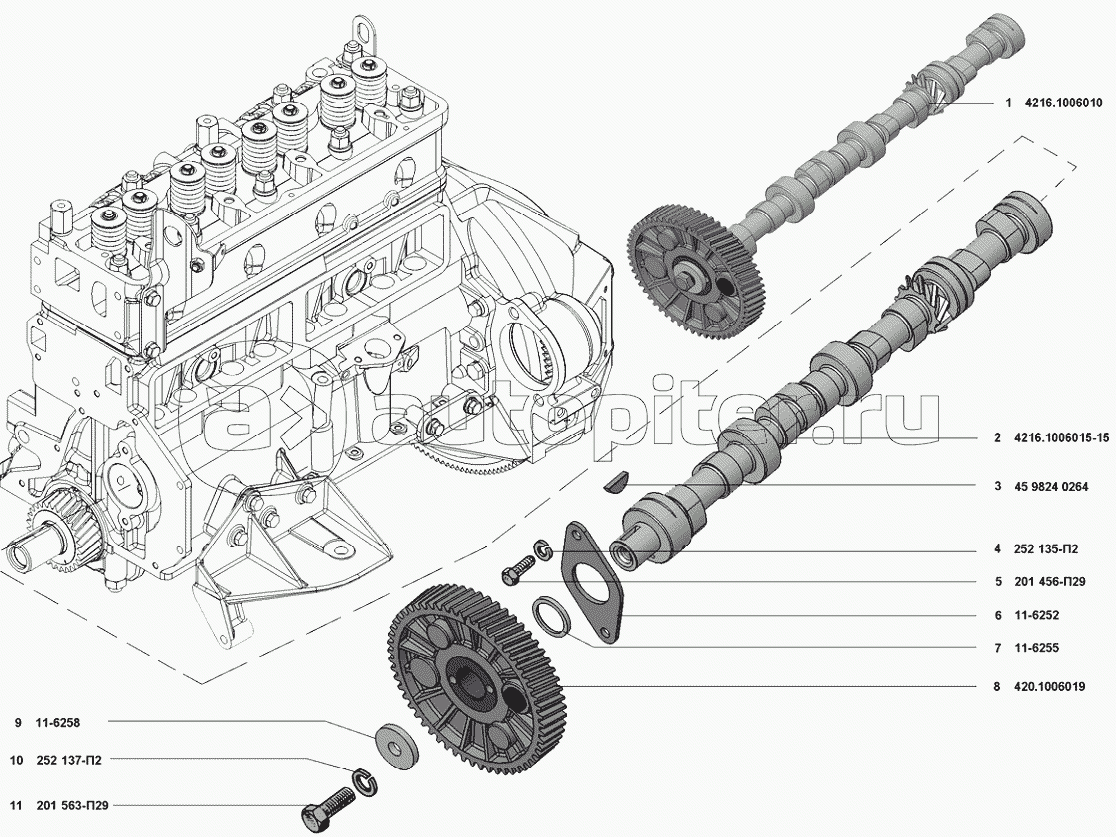

Выкручивание болта крепления шестерни распредвала УМЗ 4216
Перед началом работ убедитесь, что поршень первого цилиндра установлен в верхнюю мертвую точку такта сжатия. Это предотвратит проворачивание коленвала при откручивании болта и обеспечит точность последующей установки меток. Зафиксируйте коленчатый вал стопорным приспособлением через отверстие в картере сцепления или используйте монтажку для блокировки маховика.
Подготовьте ударный гайковёрт с переходником на 19 мм либо мощный трещоточный ключ с удлинителем. Снизьте риск срыва граней: очистите шлицы болта от масла и грязи, убедитесь в плотном прилегании насадки. Если двигатель в автомобиле – снимите радиатор и вентилятор для прямого доступа к шестерне.
Последовательность демонтажа
- Фиксация распредвала: Вставьте металлический штырь диаметром 8 мм в технологическое отверстие шестерни, уприте его в блок цилиндров. Альтернатива – зажать шестерню съёмником струбцинного типа.
- Срыв резьбы: Наденьте накидную головку на болт, приложите резкий ударный момент гайковёртом против часовой стрелки. При ручном откручивании используйте рычаг-удлинитель (минимум 50 см) с контролем положения фиксирующего штыря.
- Окончательное выкручивание: После срыва резьбы снимите фиксатор. Докручивайте болт вручную трещоткой до полного извлечения, контролируя отсутствие перекоса.
| Критичная ошибка | Последствие | Профилактика |
| Откручивание без фиксации вала | Смещение меток ГРМ, деформация штифта | Двойная проверка стопора перед усилием |
| Применение нагрева (сварка, горелка) | Отжиг стали болта, разрушение сальника | Использование проникающей смазки WD-40 за 2 часа до работ |
Осмотрите резьбу болта и отверстия в валу после извлечения. Наличие задиров или стружки указывает на необходимость очистки резьбы метчиком М18×1.5 мм. Замените болт при малейших сомнениях в целостности – повторное использование недопустимо из-за критичных нагрузок.
Сразу установите новый сальник распредвала при снятой шестерне, используя оправку под диаметр 55 мм. Храните демонтированную шестерню только в чистой ветоши – попадание абразива на зубья приведёт к ускоренному износу цепи ГРМ.
Снятие старой шестерни с носка распредвала
Перед началом работ убедитесь в наличии съемника для шестерен распредвала подходящего размера. Отсутствие специального инструмента приведет к повреждению деталей.
Проверьте фиксацию коленчатого вала – он должен быть надежно закреплен стопорным приспособлением для исключения проворота двигателя.
Последовательность демонтажа
- Открутите центральную гайку с помощью головки на 36 мм и мощного воротка (или ударного гайковерта), удерживая распредвал от проворачивания монтировкой через технологические отверстия в шестерне
- Снимите стопорную шайбу, поддев ее отверткой с плоским жалом. Проверьте наличие скрытых стопорных колец под шайбой
- Установите съемник так, чтобы его центральный болт упирался точно в торец распредвала, а лапки надежно захватывали тыльную сторону шестерни без контакта с зубьями
- Равномерно затягивайте центральный винт съемника до полного снятия шестерни. При закисании обработайте соединение проникающей смазкой WD-40 за 10-15 минут до демонтажа
Категорически запрещено: использовать зубило или молоток для сбивания шестерни – это гарантированно повредит посадочное место и торец вала.
| Типовая проблема | Решение |
| Шестерня не снимается после откручивания гайки | Прогреть корпус шестерни строительным феном до 150°C (не касаясь распредвала) |
| Отсутствует съемник | Использовать два монтажных ломика, синхронно поддевая шестерню с противоположных сторон |
После демонтажа очистите шпоночный паз на распредвале металлической щеткой и осмотрите шпонку на предмет сколов и деформации. Поврежденную шпонку необходимо заменить.
Извлечение шпонки из паза вала
После снятия шестерни распредвала внимательно осмотрите шпонку в пазу вала. Она должна быть извлечена для тщательной проверки на износ, деформацию или повреждения перед возможной повторной установкой или заменой новой деталью.
Шпонка обычно сидит в пазу плотно, но не зафиксирована дополнительно. Извлекать ее следует крайне аккуратно, чтобы не повредить рабочие грани шпонки и, что критически важно, стенки самого паза на распредвале. Любые задиры или деформации паза потребуют сложного ремонта или замены вала.
Методы извлечения шпонки
Для извлечения шпонки можно использовать несколько методов, выбор зависит от ее состояния и степени "прикипания":
| Метод | Инструмент | Применение |
|---|---|---|
| Ручное извлечение | Плоскогубцы с тонкими губками | Если шпонка выступает достаточно для надежного захвата. |
| Поддевание | Небольшая отвертка с тонким жалом, монтажная лопатка | Аккуратно поддеть один конец шпонки, приподнимая ее из паза. |
| Выбивание | Медный или алюминиевый выколотный стержень, легкий молоток | Если шпонка плотно сидит и не поддается захвату/поддеву. Наносить легкие удары строго вдоль оси шпонки. |
- Очистите зону вокруг паза вала от грязи и масла ветошью.
- Попробуйте захватить выступающий конец шпонки плоскогубцами. Потяните ее строго вдоль паза.
- Если захват невозможен, аккуратно подденьте один торец шпонки отверткой или лопаткой.
- При сильном застревании используйте выколотку. Установите ее на торец шпонки и наносите легкие удары молотком по выколотке, двигая шпонку вдоль паза.
- После извлечения немедленно положите шпонку в безопасное место, чтобы избежать ее потери.
Важные предупреждения:
- Никогда не пытайтесь выбивать шпонку поперек паза – это гарантированно повредит и шпонку, и паз вала.
- Избегайте применения стальных зубил или пробойников – они могут расколоть шпонку или оставить забоины на валу. Используйте только мягкий металл (медь, алюминий).
- Не прикладывайте чрезмерных усилий при поддевании отверткой – есть риск соскользнуть и поцарапать шейку или кулачок распредвала.
- Тщательно очистите паз вала от остатков масла, грязи и возможных заусенцев после извлечения шпонки перед установкой новой или проверенной старой.
Очистка посадочного места распредвала от загрязнений
Перед установкой новой шестерни распредвала УМЗ 4216 критически важно тщательно очистить посадочное место на торце вала от всех следов старого герметика, масляных отложений, ржавчины или механических частиц. Любые остатки загрязнений нарушат точность посадки детали, что приведет к биению шестерни и ускоренному износу.
Используйте комбинацию механической и химической очистки: сначала удалите крупные наслоения пластиковым или деревянным скребком (сталь или абразивы недопустимы – они повредят шейку вала), затем обезжирьте поверхность. Нанесите специализированный очиститель карбоновых отложений (типа ABRO CARB CLEANER) или чистый уайт-спирит на безворсовую ветошь, протрите посадочный конус и шпоночный паз до полного удаления следов грязи.
Ключевые этапы и материалы
Необходимые инструменты и средства:
- Пластиковые/деревянные шпатели
- Безворсовая ветошь (микрофибра, чистая х/б ткань)
- Очиститель карбоновых отложений или уайт-спирит
- Мягкая нейлоновая щетка
- Сжатый воздух (опционально)
Порядок действий:
- Скребком аккуратно снимите основной слой старого герметика, двигаясь вдоль вала.
- Промойте ветошью с очистителем конус посадочного места, шпоночный паз и резьбовое отверстие.
- Для труднодоступных мест используйте щетку, смоченную очистителем.
- Протрите поверхность сухой чистой ветошью.
- Проверьте чистоту: металл должен быть абсолютно сухим, гладким, без вкраплений.
Важно: Избегайте попадания агрессивных химикатов на сальники или ремень ГРМ. Используйте средства только в проветриваемом помещении. После очистки запрещено касаться обезжиренной поверхности пальцами – кожный жир ухудшит адгезию герметика.
Визуальный осмотр состояния шлицев стальной шестерни
Тщательно очистите зубья шестерни и шлицевую часть ветошью, смоченной в керосине или растворителе. Убедитесь, что на поверхностях отсутствуют масляные пятна, металлическая стружка или другие загрязнения, препятствующие детальному осмотру. Особое внимание уделите внутренним полостям между зубьями и привалочным плоскостям.
Используйте яркое освещение (рекомендуется налобный фонарь) для выявления малозаметных дефектов. Проводите осмотр при естественном свете или мощной LED-лампе, последовательно поворачивая шестерню для изучения каждого шлица под разными углами. При необходимости используйте увеличительное стекло 3-5х.
Ключевые параметры для оценки
Критичные признаки износа:
- Раковины и вмятины на рабочих гранях шлицев глубиной более 0,3 мм
- Конусообразное сужение боковых профилей ("запиливание")
- Сколы на вершинах зубьев длиной свыше 1/5 высоты зуба
Допустимые отклонения:
- Равномерные потертости без изменения геометрии профиля
- Единичные риски глубиной до 0,1 мм на нерабочих поверхностях
- Незначительное скругление кромок (до 0,2 мм)
| Дефект | Критичность | Действие |
| Волнистый износ | Средняя | Замер микрометром |
| Трещины у основания | Высокая | Немедленная замена |
| Коррозия >30% площади | Высокая | Замена |
Проверьте соосность шлицевого отверстия, приложив оправку подходящего диаметра. Биение не должно превышать 0,05 мм. Особо тщательно исследуйте зоны возле монтажных отверстий и ступицы - здесь чаще возникают усталостные трещины.
Сравните степень износа шлицев с новой деталью. Разница в зазоре при установке на вал более 0,15 мм свидетельствует о недопустимом износе. При отсутствии нового образца используйте нутромер для замера ширины пазов в трех сечениях.
Посадка новой шестерни на место с точным совпадением шпоночного паза
Очистите посадочную поверхность вала распредвала и шпоночный паз от грязи, масла и возможных задиров. Убедитесь, что сама шпонка плотно сидит в пазу вала без люфта, но не выступает над его поверхностью. Любые неровности или загрязнения помешают правильной посадке шестерни.
Нанесите тонкий слой моторного масла на вал и шпонку для облегчения скольжения. Возьмите новую шестерню и совместите ее шпоночный паз с установленной на валу шпонкой. Шестерня должна встать на вал строго параллельно, без перекосов. Не применяйте силу или ударные инструменты на этом этапе.
Ключевые шаги и контроль
Аккуратно надвигайте шестерню на вал, контролируя совпадение паза и шпонки пальцами. Если сопротивление возрастает – остановитесь, извлеките шестерню и проверьте чистоту паза/шпонки. Применение чрезмерного усилия может повредить шпонку или сорвать кромки паза.
После первичной посадки убедитесь, что шестерня села до упора на свою посадочную поверхность вала. Проверьте это визуально и на ощупь: зазор между ступицей шестерни и упорным буртиком вала недопустим. Используйте щуп толщиной 0.05 мм для контроля.
Обязательные проверки перед фиксацией:
- Шпонка полностью утоплена в паз шестерни, не упирается в его торец
- Шестерня вращается на валу свободно (до затяжки гайки), без заеданий
- Отсутствуют видимые перекосы относительно оси вала
Установите штатную стопорную шайбу (если предусмотрена конструкцией) и наживите гайку крепления шестерни вручную. Только после этого приступайте к затяжке динамометрическим ключом с моментом, указанным в руководстве УМЗ 4216 (обычно 150-200 Н·м).
После достижения нужного момента затяжки обязательно застопорите гайку отворотом усиков стопорной шайбы на ее грани. Если шайба одноразовая или повреждена – замените новой. Отсутствие стопорения приведет к самооткручиванию.
Проверьте совпадение установочных меток шестерни распредвала с метками на корпусе двигателя или шестерне коленвала. Точность установки фаз газораспределения напрямую зависит от правильности позиционирования по шпонке на этом этапе.
Фиксация шпонки с последующей установкой крепежного болта
Убедитесь, что шпоночный паз на валу распредвала тщательно очищен от загрязнений и остатков старой смазки. Проверьте геометрию новой шпонки на отсутствие деформаций и совпадение размеров с пазом. Шпонка должна входить в паз с небольшим натягом, без перекосов и люфтов.
Смажьте рабочую поверхность шпонки и паза молибденовой дисульфидной смазкой для предотвращения коррозии и облегчения посадки. Аккуратно установите шпонку в паз, используя мягкий молоток или деревянную проставку для запрессовки. Контролируйте положение детали – она должна быть утоплена ниже поверхности вала и параллельна оси.
Установка звезды и фиксация болтом
Совместите шпоночный паз шестерни с установленной шпонкой, следя за маркировкой положения (метка "0" или стрелка должна быть направлена вверх). Наденьте звезду распредвала на вал, избегая ударных нагрузок. При необходимости используйте съемник для деликатного монтажа.
- Временно наживите крепежный болт пальцами для центровки
- Затяните болт предварительным моментом 50-60 Н·м
- Окончательно дотяните динамометрическим ключом до 90-100 Н·м
- Проверьте отсутствие осевого биения звезды
| Параметр | Значение |
| Момент предварительной затяжки | 50-60 Н·м |
| Финишный момент затяжки | 90-100 Н·м |
| Допустимое биение | ≤ 0,05 мм |
После фиксации прокрутите коленвал на 2 оборота ключом за болт крепления шкива. Контролируйте совпадение меток на шестерне распредвала и корпусе подшипников – они должны вернуться в исходное положение. Игнорирование этой проверки может привести к нарушению фаз газораспределения.
Затяжка болта крепления шестерни с требуемым моментом
Перед финальной затяжкой убедитесь, что шпонка шестерни плотно сидит в пазу вала, а метки газораспределения точно совмещены. Очистите резьбу болта и отверстия в распредвале от загрязнений сжатым воздухом или ветошью, избегая попадания абразивных частиц в двигатель.
Нанесите на резьбу болта фиксатор Loctite 243 или аналог тонким равномерным слоем. Установите новую шайбу (при наличии) и аккуратно вкрутите болт рукой до упора, избегая перекоса. Используйте только оригинальный болт с маркировкой класса прочности 10.9 или выше.
Процедура затяжки
Выполняйте затяжку только динамометрическим ключом с предварительной калибровкой. Соблюдайте двухэтапную схему:
- Затяните болт предварительным моментом 30-40 Н·м
- Доверните до рабочего значения 90-100 Н·м
Контролируйте усилие плавным движением без рывков. После затяжки немедленно проверьте совпадение меток на шестерне коленвала и распредвала. При смещении ослабьте болт и повторите процедуру позиционирования.
| Параметр | Значение |
| Тип фиксатора резьбы | Loctite 243/аналоги |
| Класс прочности болта | 10.9 (ISO 898-1) |
| Предварительный момент | 30-40 Н·м |
| Рабочий момент | 90-100 Н·м |
Не допускайте превышения момента! Деформация посадочного конуса вала потребует замены распредвала. После сборки проверните коленвал на 2 полных оборота и повторно убедитесь в правильности установки меток ГРМ.
Установка коленчатого шкива с контролем положения штифта
Перед монтажом коленчатого шкива критически важно убедиться в правильном положении установочного штифта на носке коленвала. Штифт должен выступать на 4-5 мм и быть строго сориентированным в паз шкива. Игнорирование этого этапа приведет к смещению фаз газораспределения и повреждению шпоночного соединения.
Очистите посадочную поверхность вала и внутреннее отверстие шкива от загрязнений. Проверьте состояние шпоночного паза на валу и шкиве – отсутствие забоин и деформаций обязательно. Нанесите тонкий слой моторного масла на вал и шпонку для облегчения посадки.
- Совместите шпоночный паз шкива с выступающим штифтом на коленвале. Убедитесь, что метка ВМТ (Верхняя Мёртвая Точка) на шкиве смотрит строго вверх.
- Плавно насаживайте шкив рукой до упора, контролируя отсутствие перекоса. Запрещено использовать ударные инструменты – это повредит штифт.
- Приложите контрольную линейку к торцу коленвала. Измерьте расстояние от линейки до штифта:
- Норма: 4.0–5.0 мм
- Менее 4 мм – штифт не дошел до паза
- Более 5 мм – риск среза при затяжке
- Наживите крепёжную гайку шкива от руки. Затяните её динамометрическим ключом в три этапа:
Предварительная затяжка 50 Н∙м Окончательная затяжка 90–100 Н∙м Доворот (угол затяжки) 60°–90° - Проверьте совпадение метки ВМТ на шкиве с указателем на блоке цилиндров после финальной затяжки.
При обнаружении смещения штифта или несовпадении меток немедленно прекратите работу. Снимите шкив, проверьте целостность шпоночного соединения и повторите установку с контролем каждого этапа. Правильная посадка гарантирует синхронность работы распредвала и коленвала.
Наложение ремня ГРМ по заводским меткам точек совпадения
Убедитесь, что коленчатый вал установлен в положение ВМТ (верхняя мертвая точка) первого цилиндра. Для этого вращайте коленвал за болт крепления шкива по часовой стрелке до совмещения метки на шкиве коленвала с треугольным выступом или риской на передней крышке двигателя. Одновременно проверьте положение распределительного вала.
Проверьте совпадение метки на зубчатом шкиве распредвала с установочным выступом (или проточкой) на задней крышке ремня ГРМ. Если метки не совпадают – осторожно доверните коленвал (не вращайте распредвал отдельно!) до точного выравнивания всех указателей. Зафиксируйте шкивы от проворачивания.
Последовательность установки ремня ГРМ
- Наденьте ремень на шкив коленвала, удерживая его в натянутом состоянии на участке между коленвалом и натяжным роликом.
- Проведите ремень через натяжной ролик и обведите вокруг шкива помпы охлаждения.
- Заведите ремень на шкив распредвала, контролируя неизменность положения меток. Избегайте перекручивания ремня.
Натяжение ремня: Ослабьте болт крепления натяжного ролика. Специальным ключом (или монтировкой) поверните ролик против часовой стрелки до достижения требуемого натяжения. Затяните фиксирующий болт с моментом 35–45 Н∙м. Проверка натяжения: ремень между шкивами распредвала и коленвала при повороте на 90° пальцами должен иметь прогиб 5–7 мм.
| Элемент | Метка | База совмещения |
|---|---|---|
| Коленвал | Риска на шкиве | Выступ на крышке двигателя |
| Распредвал | Сквозное отверстие/канавка на шкиве | Штифт/отлив на задней крышке ГРМ |
Проверьте совпадение меток после двух полных оборотов коленвала. При малейшем отклонении повторите процедуру установки. Неверная синхронизация приведет к удару клапанов о поршни!
Правильное натяжение с новым приводным ремнём с фиксацией ролика
После установки нового ремня и позиционирования натяжного ролика критически важно обеспечить корректное усилие натяжения. Недостаточное натяжение вызывает проскальзывание и ускоренный износ, чрезмерное – перегружает подшипники и деформирует ремень. Используйте динамометрический ключ с переходником для точного контроля момента затяжки центрального болта ролика согласно спецификации производителя.
Фиксация ролика выполняется после достижения правильного натяжения: удерживайте ролик от проворачивания специальным инструментом (штифтом или монтировкой), затем окончательно затяните центральный болт с требуемым усилием. Контролируйте параллельность плоскостей ролика и ремня – перекос более 1° недопустим и приводит к преждевременному разрушению кромок.
Пошаговая процедура натяжения
- Ослабьте центральный болт натяжного ролика на 1-2 оборота
- Проверните коленчатый вал на 2 полных оборота по часовой стрелке для распределения нагрузки
- Затяните болт ролика с моментом 45-50 Н∙м (уточните в мануале для вашей модификации)
- Зафиксируйте корпус ролика через монтажное отверстие, исключив смещение
- Доведите момент затяжки до 80-85 Н∙м (конечное значение)
Важно: Проверка натяжения методом прогиба ремня пальцем недопустима для современных ремней! Используйте только динамометрический ключ. После запуска двигателя дайте ему поработать 3-5 минут на холостых оборотах, затем повторно проверьте момент затяжки болта – при необходимости подкорректируйте.
| Параметр | Допустимое значение |
|---|---|
| Момент затяжки болта ролика (промежуточный) | 45-50 Н∙м |
| Момент затяжки болта ролика (финальный) | 80-85 Н∙м |
| Максимальный перекос ролика | 1° |
| Точность установки меток ГРМ | ±0,5 зуба |
При возникновении посторонних шумов (свист, гул) после запуска немедленно заглушите двигатель и проверьте соосность шкивов, состояние ремня и момент затяжки. Игнорирование вибраций или акустических аномалий гарантированно приводит к обрыву ремня и деформации клапанов.
Последовательная сборка навесного оборудования в обратном порядке
После установки новой шестерни распредвала и проверки правильности зацепления с шестерней коленвала, приступайте к монтажу навесных агрегатов. Строго соблюдайте обратную последовательность демонтажа, используя новые прокладки и герметик (если это предусмотрено производителем) для исключения утечек технических жидкостей.
Перед установкой каждого компонента тщательно очистите посадочные поверхности от старой прокладки, грязи и масляных подтеков. Проверяйте состояние уплотнительных колец, патрубков и крепежных элементов – поврежденные детали подлежат обязательной замене во избежание повторного разбора.
Ключевые этапы сборки
- Генератор:
- Наденьте приводной ремень на шкив генератора
- Закрепите корпус генератора штатными болтами
- Отрегулируйте натяжение ремня согласно мануалу (прогиб 10-15 мм при усилии 10 кгс)
- Насос ГУР:
- Установите насос на кронштейн, совместив метки
- Зафиксируйте крепежными болтами с моментом затяжки 22-25 Н·м
- Подключите гидравлические магистрали, затяните хомуты
- Компрессор кондиционера:
- Смонтируйте кронштейн компрессора на блок цилиндров
- Наденьте ремень привода на шкив компрессора
- Отрегулируйте натяжение автоматическим натяжителем
- Помпа системы охлаждения:
- Нанесите тонкий слой герметика на привалочную плоскость
- Установите новую прокладку, совместив отверстия
- Равномерно затяните болты крест-накрест (момент 15-18 Н·м)
| Компонент | Критичные параметры | Контрольная операция |
|---|---|---|
| Ремни привода | Натяжение по шкале специнструмента | Проверка на перекос (макс. 2 мм/100 мм длины) |
| Гидравлические соединения | Затяжка хомутов 8-10 Н·м | Визуальный осмотр на предмет перегибов шлангов |
| Электрические разъемы | Фиксация замком | Проверка отсутствия окислов на контактах |
Финишные операции: Залейте моторное масло и охлаждающую жидкость, подключите клеммы АКБ. Запустите двигатель и проверьте работу всех систем – отсутствие посторонних шумов, стабильность давления масла (не менее 0.8 бар на холостом ходу) и герметичность соединений. При первом прогреве до рабочей температуры повторно проверьте натяжение ремней.
Закрепление элементов системы охлаждения и генератора
Установите шкив генератора на вал, совместив шпоночный паз с ключом, после чего равномерно затяните крепежную гайку динамометрическим ключом с усилием 50-60 Н·м. Проверьте свободное вращение шкива рукой – отсутствие перекосов и биений критично для предотвращения преждевременного износа подшипников.
Наденьте поликлиновой ремень на шкивы коленвала, генератора и помпы согласно схеме навесного оборудования. Отверните крепежную гайку натяжителя, переместите ролик до достижения прогиба ремня 10-12 мм при усилии 10 кгс на середине самого длинного участка, после чего надежно зафиксируйте положение гайкой. Убедитесь, что ремень не контактирует с другими элементами двигателя.
Порядок фиксации системы охлаждения
- Установите насос охлаждающей жидкости на блок цилиндров, предварительно нанеся тонкий слой герметика на посадочную поверхность (кроме области прокладки).
- Затяните болты крест-накрест в три этапа: предварительная затяжка 5 Н·м, основная 15-18 Н·м, контрольная 22-25 Н·м.
- Подсоедините нижний патрубок радиатора к помпе, зафиксировав хомут в 30 мм от торца трубки.
| Элемент | Момент затяжки (Н·м) | Критичные параметры |
|---|---|---|
| Генератор (опорные болты) | 35-40 | Зазор до блока цилиндров ≥8 мм |
| Крышка помпы | 8-10 | Параллельность плоскости прилегания |
| Термостат | 12-15 | Стрелка корпуса к радиатору |
При подключении электрических разъемов генератора очистите контакты от окислов и до щелчка зафиксируйте фиксатор. Обязательно проверьте целостность провода массы, идущего на блок цилиндров – коррозия в этой точке вызывает недозаряд АКБ.
- Залейте охлаждающую жидкость через расширительный бачок
- Запустите двигатель на 2-3 минуты без нагрузки
- Проконтролируйте отсутствие течей в области помпы и патрубков
- Проверьте натяжение ремня после прогрева до рабочей температуры
Прокрутка двигателя стартером вручную (на 2 оборота коленвала)
Перед запуском двигателя после замены шестерни распредвала необходимо вручную провернуть коленчатый вал на два полных оборота. Это критически важно для проверки отсутствия зацепления поршней с клапанами и правильности установки меток газораспределения.
Для выполнения операции используйте храповик или специальный ключ на 27 мм, установленный на болт крепления шкива коленвала. Проворачивайте вал строго по часовой стрелке (направление нормального вращения двигателя), прилагая плавное усилие. Прекратите вращение немедленно при ощущении резкого сопротивления – это может указывать на механическое столкновение.
Порядок действий и контрольные точки
- Начальное положение: Убедитесь, что метка на шкиве коленвала совпадает с риской на блоке цилиндров (ВМТ 1 цилиндра).
- Первый оборот: Медленно проворачивайте коленвал на 360°. Контролируйте положение меток распредвала – они должны оставаться синхронизированными относительно друг друга.
- Второй оборот: Продолжайте вращение до возвращения метки шкива коленвала в исходное положение (еще 360°).
- Фиксация результата: После двух оборотов проверьте совпадение всех меток:
- Метка коленвала – строго напротив отметки на блоке
- Метки шестерен распредвалов – параллельны плоскости ГБЦ и совпадают между собой
Оценка усилия вращения: Весь процесс должен происходить равномерно, без рывков и заеданий. Появление тугого хода или характерного металлического стука – сигнал к немедленной остановке и повторной диагностике сборки.
| Этап | Контрольный параметр | Норма |
|---|---|---|
| После 1-го оборота | Положение меток распредвалов | Симметрично смещены на 180° от исходного |
| После 2-х оборотов | Совпадение метки коленвала | Точное (допуск ±1°) |
| Полный цикл | Сопротивление вращению | Постоянное, без заклиниваний |
Только после успешной ручной прокрутки разрешается запуск стартером без искры (для прокачки масла) и последующий пробный запуск двигателя. Пропуск этого этапа рискует привести к катастрофическим повреждениям ГРМ и поршневой группы.
Контроль положения установочных меток после оборота механизма
После установки новой шестерни распредвала и предварительной затяжки болта крепления, проверьте совпадение меток коленчатого и распределительного валов. Для этого проверните коленчатый вал на два полных оборота (720°) по часовой стрелке, используя ключ за болт крепления шкива коленвала. Важно вращать строго в направлении рабочего вращения двигателя – любое обратное движение сбросит натяжение цепи и нарушит точность установки.
После завершения двух оборотов повторно убедитесь, что установочные метки на шестерне распредвала и задней крышке привода ГРМ находятся в идеальном совпадении. Одновременно проверьте положение метки на шкиве коленчатого вала – она должна точно соответствовать нулевой отметке на нижней крышке двигателя. Несовпадение даже на 1 зуб требует немедленного устранения.
Ключевые этапы проверки
- Провернуть коленвал на 720° строго по часовой стрелке за болт шкива
- Проконтролировать совпадение:
- Метки шестерни распредвала и задней крышки ГРМ
- Нулевой отметки шкива коленвала и прилива на блоке цилиндров
- Оценить точность позиционирования: Допустимое отклонение – не более 1/3 ширины зуба шестерни
| Элемент | Метка | Базовая точка |
|---|---|---|
| Шестерня распредвала | Литой треугольник | Выступ на задней крышке ГРМ |
| Шкив коленвала | Риска на ободе | Нулевая отметка (0°) на крышке масляного насоса |
Если метки не совпадают, ослабьте болт крепления шестерни распредвала и аккуратно подровняйте её положение. Повторите процедуру проворачивания и проверки до достижения точного совпадения всех контрольных точек. Только после этого выполняйте финальную затяжку болта с рекомендуемым моментом 65-70 Н·м.
Проверка пуска двигателя на холостом ходу
После установки новой шестерни распределительного вала УМЗ 4216 выполните пробный запуск двигателя. Убедитесь в отсутствии посторонних звуков (металлического стука, скрежета) в районе привода ГРМ. Наблюдайте за поведением ремня или цепи – недопустимы колебания, перекосы или попытки соскочить со шкивов.
Контролируйте показания приборов: давление масла должно достичь нормы в течение 10-15 секунд, стрелка температуры – оставаться стабильной. Прислушайтесь к работе мотора: равномерность холостых оборотов (750-800 об/мин) без плавания или троения свидетельствует о корректности установки фаз газораспределения.
Критерии успешной проверки
- Отсутствие ошибок: Проверьте ЭБУ сканером на наличие кодов неисправностей (P0340, P0341 и т.д.)
- Стабильность параметров:
- Обороты холостого хода: 750±50 об/мин
- Давление масла: не ниже 0.5 Бар на холостом ходу
- Визуальный контроль: Отсутствие подтеканий технических жидкостей из-под крышки ГРМ
| Параметр | Нормальное значение | Признак проблемы |
|---|---|---|
| Звук работы ГРМ | Ровный шелест | Стук, визг, щелчки |
| Дымность выхлопа | Прозрачный/серый | Синий (масло), черный (переобогащение) |
| Вибрация двигателя | Минимальная | Рывки, повышенная тряска |
- Проверьте нагрев: Дайте двигателю поработать 5-7 минут – патрубки системы охлаждения должны прогреваться равномерно.
- Протестируйте отзывчивость: Кратковременно (не более 2 секунд!) нажмите педаль газа. Мотор должен плавно набирать/сбрасывать обороты без провалов.
- Заглушите ДВС: Повторно осмотрите узел ГРМ на предмет смещения меток или ослабления крепежа.
Диагностика посторонних шумов в процессе работы ГРМ
Посторонние шумы в механизме газораспределения (ГРМ) двигателя УМЗ 4216 требуют немедленной диагностики, так как указывают на возможный износ или неисправность компонентов, включая шестерню распредвала. Характер звука (металлический стук, скрежет, свист, цокот) и его связь с оборотами двигателя являются ключевыми индикаторами проблемы.
Игнорирование шумов ГРМ приводит к ускоренному разрушению шестерни распредвала, цепи, натяжителей, успокоителей и фазовращателей, риску обрыва цепи и загиба клапанов. Начинайте диагностику только на холодном двигателе при выключенном зажигании и снятой клемме аккумулятора для безопасности.
Методы диагностики источника шума
Для точного определения источника шума последовательно выполните следующие действия:
- Визуальный осмотр кожуха ГРМ: Проверьте целостность пластикового кожуха. Трещины или деформации могут вызывать вибрации и дребезжание.
- Контроль натяжения цепи:
- Снимите клапанную крышку и верхнюю часть кожуха ГРМ.
- Проверьте усилие натяжения цепи вручную (нормальный прогиб на среднем участке между звездочками – 5-7 мм при легком нажатии).
- Осмотрите состояние натяжителя и успокоителя цепи на предмет сколов, глубоких борозд или критического износа пластмассовой накладки.
- Диагностика шестерни распредвала:
- Проверьте фиксацию болта крепления шестерни к распредвалу (момент затяжки 120-140 Н·м).
- Осмотрите зубья шестерни на предмет сколов, заусенцев, неравномерного износа или трещин через смотровое окно или после частичного демонтажа.
- Обратите внимание на люфт шестерни относительно вала (раскачивание монтировкой при снятой цепи не допускается).
- Проверка меток ГРМ: Убедитесь в правильности совпадения установочных меток на коленвале, распредвале и шестернях. Смещение даже на 1 зуб вызывает неравномерную работу и стуки.
| Тип шума | Возможная причина | Действия |
|---|---|---|
| Ритмичный металлический стук на "холодную" | Износ втулки/пластины натяжителя, растяжение цепи | Замер длины цепи, замена натяжителя/успокоителя |
| Постоянный свист или писк | Износ подшипника помпы, контакт цепи с кожухом | Проверка помпы, регулировка положения кожуха |
| Резкий скрежет при запуске/остановке | Сколы зубьев шестерни распредвала, разрушение демпфера | Немедленная замена шестерни и осмотр смежных деталей |
| Хруст/перекатывание шариков | Разрушение подшипника фазовращателя | Диагностика фазорегулятора, замена узла |
Важно: После замены шестерни распредвала или других компонентов ГРМ обязательно проверьте работу двигателя на всех режимах, уделяя внимание отсутствию шумов на прогретом моторе под нагрузкой. Используйте оригинальные запчасти УМЗ или проверенные аналоги – дешевые комплектующие часто имеют несоответствующую твердость металла или геометрию зубьев.
Список источников
При составлении руководства использовались проверенные технические материалы и практический опыт специалистов. Акцент сделан на официальную документацию и признанные методики ремонта двигателей УМЗ.
Источники охватывают конструктивные особенности ГРМ, спецификации компонентов и стандартные процедуры демонтажа-монтажа. Ниже представлен перечень ключевых материалов для самостоятельной работы.
- Официальное руководство по ремонту двигателей УМЗ-421 серии (издательство Ульяновского моторного завода)
- Технический каталог запасных частей УМЗ-4216 с каталожными номерами и схемами сборки
- Стандарт ГОСТ Р 54120-2010 "Двигатели внутреннего сгорания. Методы установки фаз газораспределения"
- Практические мануалы автосервисов по обслуживанию ГРМ коммерческого транспорта (разделы по регулировке зацепления шестерен)
- Методические рекомендации учебного центра НИИАТ по ремонту двигателей семейства УМЗ-421
- Инженерные отчеты о поломках зубчатого зацепления распредвала (архивы СТО ГАЗ)
- Видеоинструкции заводских специалистов УМЗ по синхронизации меток ГРМ
- Форумы профессиональных автомехаников (разделы по диагностике шумов привода ГРМ)
- Специализированные справочники по крутящим моментам крепежных элементов двигателя
- Аналитические обзоры ресурса цепного привода УМЗ-4216 в зависимости от состояния шестерен
