Замена шпильки переднего колеса - ремонт и установка

Статья обновлена: 18.08.2025

Шпильки колес – критически важные элементы крепления, отвечающие за надежную фиксацию колесного диска на ступице. Повреждение или износ хотя бы одной шпильки создает угрозу безопасности движения: колесо может потерять стабильность при нагрузках, что приведет к аварии. Игнорирование этой неисправности категорически недопустимо.

В этом руководстве подробно рассмотрим процесс замены шпильки переднего колеса своими руками. Вы узнаете, как демонтировать колесо и тормозной диск, аккуратно выбить старую поврежденную шпильку, корректно установить новую деталь и выполнить обратную сборку с соблюдением всех требований к моменту затяжки. Работа требует внимания, но доступна при наличии базовых инструментов.

Диагностика неисправности шпилек переднего колеса

Вибрация руля при движении на разных скоростях указывает на возможную деформацию или ослабление шпилек. Люфт колеса при покачивании руками в горизонтальной плоскости также требует немедленной проверки крепежа. Характерный металлический стук при резком старте или торможении часто связан с разрушением резьбовой части.

Затрудненное откручивание/закручивание гаек сигнализирует о повреждении резьбы шпильки или коррозии. Видимый перекос колеса относительно ступицы может быть вызван сломанными шпильками. Обязательна диагностика после сильных ударов по колесу (например, при наезде на глубокую выбоину).

Порядок визуального и инструментального контроля

Этапы осмотра:

1. Снятие колеса и очистка посадочного места от грязи
2. Поочередная проверка каждой шпильки на предмет:
   • Трещин у основания (использовать лупу)
   • Следов коррозии в зоне прижимного фланца
   • Деформации оси (прокатка на ровной поверхности)
3. Контроль резьбы:
   • Заедание при накручивании новой гайки вручную
   • Сколы витков (особенно первые 3 нитки)
   • Сужение диаметра (калибромером)

Критерии замены:

Дефект	Допустимость	Действие
Глубокая коррозия >30% сечения	Недопустимо	Замена
Вертикальная трещина у основания	Недопустимо	Замена комплекта
Срыв 2+ витков резьбы	Недопустимо	Замена
Искривление >1° от оси	Недопустимо	Замена
Незначительные заусенцы резьбы	Допустимо	Обработать плашкой

Проверка момента затяжки ключом с динамометром выявляет усталость металла: шпилька с внутренними повреждениями не держит калиброванный момент. Обязательна замена всего комплекта при обнаружении одной неисправной шпильки – остальные близки к разрушению.

Инструменты и материалы для замены шпилек

Замена шпилек переднего колеса требует точного подбора инструментов и расходных материалов для безопасного и качественного ремонта.

Отсутствие специализированного оборудования или применение неподходящих аналогов может привести к повреждению ступицы, срыву резьбы или некорректной установке новых элементов.

Список необходимого

Инструменты	Материалы
Динамометрический ключ Трещоточный ключ с головками Молоток (резиновый/деревянный) Съемник стопорных колец Специальная оправка для запрессовки Зубило Домкрат с подставками	Новые шпильки (оригинальные или аналог по спецификации) Смазка для резьбы (медная/графитовая) Очиститель тормозов/WD-40 Абразивная щетка Контрольные гайки Антикоррозийный состав

Техника безопасности при работе с подвеской

Работы с элементами подвески, включая замену шпилек колеса, требуют строгого соблюдения мер безопасности из-за высоких нагрузок на компоненты и риска внезапного срыва деталей. Несоблюдение правил может привести к травмам от падающих частей, защемлению конечностей или неконтролируемому движению автомобиля.

Перед началом любых манипуляций убедитесь в устойчивости автомобиля на ровной поверхности с включенной передачей (или режимом "Паркинг" для АКПП) и затянутом ручном тормозе. Никогда не полагайтесь исключительно на домкрат – всегда используйте страховочные подставки, установленные под усиленные точки кузова. Проверьте исправность инструмента и соответствие его характеристик выполняемой задаче.

Критически важные требования

• Фиксация колес: Установите противооткатные упоры под колеса противоположной оси. При снятом колесе заведите его под порог автомобиля в качестве дополнительной страховки.
• Защита от проворачивания: При откручивании/затяжке гаек ступицы или тормозного диска блокируйте вращение колеса. Применяйте специальные фиксаторы, монтажную лопатку через проушины диска или помощника, нажимающего на педаль тормоза.
• Контроль усилия: Используйте динамометрический ключ для затяжки гаек колес и ступичных болтов. Затягивайте крепеж звездообразно с точным соблюдением момента, указанного производителем ТС.

1. Средства индивидуальной защиты: Обязательно используйте защитные очки (предотвращают попадание окалины, грязи), перчатки с усиленным покрытием (защита от порезов) и обувь со стальным подноском.
2. Осмотр компонентов: Перед установкой новых шпилек или сборкой тщательно проверяйте состояние посадочных мест на ступице, тормозного диска, колесного диска на предмет трещин, коррозии и деформаций. Отбраковывайте поврежденные детали.
3. Обращение с пружинами/амортизаторами: Если работы затрагивают элементы с предварительным натягом (пружины подвески), применяйте только сертифицированные стяжки. Не демонтируйте амортизаторы без снятия нагрузки с узла.

Опасный фактор	Последствия	Меры предотвращения
Падение автомобиля с домкрата	Тяжелые травмы, летальный исход	Страховочные подставки под несущие элементы, дублирующая опора
Срыв резьбы при затяжке	Разрушение узла в движении, потеря колеса	Применение динамометрического ключа, очистка резьбы перед сборкой
Разлет осколков/обломков	Травмы глаз, лица	Защитные очки, использование экрана при ударных работах

Установка автомобиля на противооткатные упоры

Перед началом работ с передними колёсами необходимо исключить самопроизвольное движение автомобиля. Постановка на противооткатные упоры – обязательный этап подготовки, особенно при работе на наклонных поверхностях или при снятии колёс.

Используйте металлические или прочные резиновые клинья, способные выдержать вес транспортного средства. Убедитесь, что упоры соответствуют размеру шин и надёжно контактируют с покрышкой по всей ширине протектора.

Порядок установки упоров

1. Зафиксируйте автомобиль ручным тормозом и включите первую передачу (или режим «Park» для АКПП).
2. Разместите минимум два упора:
   • Со стороны работающего колеса – установите упор вплотную к шине противоположного колеса (например, при работе с левым передним колесом – зафиксируйте правое заднее).
   • По диагонали от демонтируемого колеса – дополнительно поставьте упор под одно из задних колёс с противоположной стороны.
3. Перед поддомкрачиванием проверьте надёжность сцепления упоров с поверхностью:
   • На асфальте/бетоне – используйте резиновые или текстурированные металлические упоры.
   • На грунте – применяйте клинья с широкой опорной площадкой и глубокими грунтозацепами.
4. После подъёма домкратом подложите под неподнимаемые колёса дополнительные страховочные упоры.

Важно: Никогда не ограничивайтесь только упорами под поднятое колесо – основная фиксация должна обеспечиваться для колёс, остающихся на земле. Контролируйте устойчивость упоров при каждом изменении положения автомобиля.

Ослабление болтов крепления колеса на земле

Перед поддомкрачиванием автомобиля ослабьте болты/гайки крепления колеса, пока колесо плотно контактирует с поверхностью. Это предотвращает проворачивание диска при откручивании и снижает риск сорвать резьбу из-за полной нагрузки на подвешенном колесе.

Используйте динамометрический ключ или подходящий вороток с удлинителем, прикладывая усилие строго перпендикулярно оси крепежа. Прикипевшие болты обработайте проникающей смазкой WD-40 за 10–15 минут до работы.

Последовательность действий

1. Зафиксируйте автомобиль ручным тормозом и противооткатными упорами
2. Сорвите болты по схеме «крест-накрест» для равномерного распределения нагрузки
3. Ослабляйте крепеж короткими рывками без резких усилий
4. При сопротивлении резьбы постучите молотком через деревянную проставку по торцу болта

Тип крепежа	Рекомендуемый инструмент	Риски при пропуске этапа
Стальные болты	Вороток + головка 19–22 мм	Деформация диска
Алюминиевые гайки	Дисковый ключ с защитным кожухом	Срыв резьбы шпильки

Не выкручивайте болты полностью на этом этапе – ослабление на ½–1 оборота достаточно для последующего демонтажа после подъема авто. При замене шпилек поврежденный крепеж сразу отбраковывайте, проверяя состояние резьбы щупом-резьбомером.

Поддомкрачивание передней части автомобиля

Перед началом работ по замене шпилек колеса необходимо обеспечить максимальную устойчивость автомобиля на ровной твердой поверхности. Убедитесь, что стояночный тормоз включен, а коробка передач переведена в положение "P" (автомат) или включена первая передача (механика). Под колеса задней оси установите противооткатные упоры с обеих сторон для предотвращения случайного движения.

Определите штатные точки поддомкрачивания, указанные производителем в инструкции к автомобилю. Обычно они расположены на усиленных участках порогов или подрамника. Никогда не устанавливайте домкрат на пластиковые элементы, топливные магистрали или элементы выхлопной системы. Проверьте исправность домкрата и отсутствие деформаций на его опорной площадке.

Последовательность подъема

1. Ослабьте болты/гайки проблемного колеса до отрыва колеса от земли на несколько оборотов
2. Установите домкрат строго под монтажную точку, совместив паз опорной площадки с усилителем кузова
3. Плавно поднимите автомобиль до отрыва колеса на 2-3 см от поверхности
4. Перед извлечением колеса установите страховочную подставку под силовой элемент (рычаг подвески, лонжерон)
5. Окончательно выкрутите крепеж и снимите колесо

Тип домкрата	Особенности применения	Меры безопасности
Винтовой ромбический	Требует минимального пространства, медленный подъем	Контролировать вертикальность штока
Гидравлический бутылочный	Высокая грузоподъемность, риск протечки	Запрещено работать под машиной без подставок

При длительном ремонте обязательно дублируйте домкрат страховочными опорами. Запрещается использовать кирпичи, деревянные чурки или случайные предметы в качестве основной опоры. Перед началом работ с тормозным диском или ступицей убедитесь в отсутствии качания кузова на домкрате.

Снятие декоративного колпака колеса

Для доступа к шпилькам колеса и гайкам необходимо демонтировать декоративный колпак, закрывающий центральную часть диска. Колпак обычно фиксируется защелками на внутреннем ободе или плотно прилегает к лицевой поверхности диска за счет трения. Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом.

Перед снятием очистите стык между колпаком и диском от крупной грязи или камней жесткой щеткой. Это предотвратит заклинивание пластика и снизит риск повреждения крепежных элементов. Не применяйте ударные инструменты (молотки, зубила) для отрыва колпака – используйте только ручное усилие или специальные пластиковые монтажки.

Порядок демонтажа

1. Локализуйте технологические пазы: найдите вырезы для пальцев на ободе колпака (часто расположены симметрично). Если пазов нет – колпак снимается за края.
2. Приложите равномерное усилие: вставьте пальцы в пазы или обхватите обеими руками противоположные края колпака. Тяните строго перпендикулярно плоскости колеса, раскачивая элемент из стороны в сторону для ослабления защелок.
3. Извлеките колпак: после характерного щелчка отстегнутых фиксаторов аккуратно потяните колпак на себя. При сопротивлении повторите раскачивание с небольшим поворотом по часовой стрелке.

Важно: если колпак не поддается, проверьте наличие скрытых винтов крепления (редко встречается на штампованных дисках). В таком случае потребуется Torx-ключ или отвертка. Снятый колпак положите лицевой стороной вверх на мягкую поверхность во избежание царапин.

Полное откручивание болтов колеса

Перед поднятием автомобиля домкратом ослабьте все колесные болты на ½-1 оборот при помощи баллонного ключа. Убедитесь, что машина стоит на ровной поверхности с включенным стояночным тормозом. Декоративные колпаки или колпачки болтов предварительно демонтируйте пластиковой монтировкой.

Зафиксируйте автомобиль на подпорках после поднятия домкратом. Никогда не работайте под машиной, опирающейся только на домкрат! Полностью выкрутите ослабленные болты против часовой стрелки, сохраняя их в порядке расположения. Если болт проворачивается, прижмите его пальцем с обратной стороны диска.

Ключевые этапы и особенности

При затрудненном откручивании:

• Обработайте резьбу WD-40 на 10-15 минут
• Используйте ударный гайковерт или рычаг-удлинитель
• При сорванных гранях – наварите гайку или примените экстрактор

Тип крепежа	Инструмент	Момент затяжки (Нм)
Стальные диски	Крестовидный ключ	90-110
Легкосплавные диски	Торцевая головка	110-130

Проверьте состояние резьбы выкрученных болтов. Замените элементы с повреждениями: сорванными нитями, деформацией, трещинами у основания. Очистите посадочные места на ступице от грязи металлической щеткой.

1. Ослабьте болты на стоящем авто
2. Поднимите домкратом и установите подпорки
3. Полностью выкрутите все болты
4. Снимите колесо со шпилек

Демонтаж переднего колеса с автомобиля

Перед началом работ убедитесь, что автомобиль стоит на ровной твердой поверхности и надежно зафиксирован. Обязательно включите стояночный тормоз и подложите противооткатные упоры под задние колеса для предотвращения непреднамеренного движения.

Подготовьте необходимый инструмент: домкрат, баллонный ключ, набор головок с воротком, молоток и монтажную лопатку. Проверьте состояние резьбовых соединений колесных болтов/гаек – при наличии сильной коррозии или повреждений заранее обработайте их проникающей смазкой.

Последовательность операций

Ослабление крепежа: Пока автомобиль стоит на земле, ослабьте все колесные гайки или болты (не снимая полностью!) с помощью баллонного ключа. Приложите усилие "против часовой стрелки", используя массу тела при необходимости для сорвавшихся соединений.

Поддомкрачивание:

1. Найдите штатные точки подъема на пороге автомобиля (указаны в руководстве по эксплуатации)
2. Установите домкрат строго под точку подъема, избегая деформации порогов
3. Медленно поднимите автомобиль до отрыва колеса от поверхности на 2-3 см

Снятие колеса:

• Полностью выкрутите все гайки/болты и сложите их в отдельную емкость
• Снимите колесо, удерживая его двумя руками
• Если диск прикипел к ступице: постучите резиновым молотком по тыльной стороне диска или используйте монтажную лопатку в монтажных прорезях

Критичные ошибки	Последствия
Подъем на неровной поверхности	Опрокидывание автомобиля
Отсутствие противооткатных упоров	Самопроизвольное движение
Удар по диску стальным молотком	Повреждение диска/датчиков ABS

Снятое колесо уложите под порог автомобиля – это создаст дополнительную страховку на случай соскальзывания домкрата. Избегайте размещения любых частей тела под неподтвержденным кузовом в течение всего процесса демонтажа.

Снятие тормозного суппорта и его фиксация

После поддомкрачивания автомобиля и снятия колеса, открутите направляющие болты суппорта торцовым ключом или шестигранником (размер зависит от модели). Удерживайте скобу суппорта рукой, чтобы она не упала после полного выкручивания крепежа. Снимите суппорт с тормозного диска, аккуратно отвесив его вверх или в сторону – избегайте резких движений, чтобы не повредить тормозной шланг.

Немедленно зафиксируйте суппорт в подвешенном положении, используя проволоку или прочный шпагат. Закрепите его за элемент подвески или кузов, исключив провисание и натяжение тормозного шланга. Не допускайте контакта суппорта с другими деталями – это предотвратит повреждение уплотнений и гидравлической системы.

Ключевые моменты при работе

1. Защита тормозного шланга: Не допускайте его перекручивания или натяжения – это может вызвать внутренние повреждения.
2. Чистота: Протрите корпус суппорта от грязи перед снятием, чтобы абразивные частицы не попали в цилиндры.
3. Поршни: Если потребуется отодвинуть поршни для установки новых колодок позже, используйте специальный зажим до монтажа суппорта обратно.

Ошибка	Последствие	Профилактика
Суппорт висит на шланге	Разрыв магистрали, утечка тормозной жидкости	Обязательная фиксация на крюк/проволоку
Загрязнение направляющих	Заклинивание суппорта, неравномерный износ колодок	Очистка и смазка болтов перед установкой

Перед обратной сборкой проверьте целостность пыльников направляющих и поршней. При замене шпилек убедитесь, что суппорт не мешает доступу к ступице – его снятие в этом случае обязательно. Момент затяжки направляющих болтов при установке уточняйте в руководстве автомобиля (обычно 25-35 Нм).

Демонтаж тормозного диска для доступа к ступице

Перед снятием тормозного диска убедитесь, что автомобиль надежно зафиксирован на подъемнике или домкратных стойках с противооткатными упорами под колесами. Ослабьте, но не снимайте полностью болты крепления колеса, пока автомобиль стоит на земле – это предотвратит проворачивание ступицы при откручивании.

Отсоедините тормозной суппорт, предварительно ослабив его направляющие болты или сняв крепежные кронштейны. Аккуратно подвесите суппорт на проволоке к элементам подвески, избегая натяжения тормозного шланга. Извлеките тормозные колодки из скобы суппорта для предотвращения их повреждения.

Последовательность работ

1. Снимите колесо, полностью выкрутив предварительно ослабленные болты.
2. Проверьте наличие фиксирующих винтов на диске (присутствуют на некоторых моделях). Если они есть:
   • Обработайте резьбу проникающей смазкой
   • Используйте ударную отвертку или шестигранный ключ для выкручивания
3. Снимите ступичную гайку или центральную заглушку (если установлена), используя съемник или плоскогубцы.
4. Возьмитесь за диск двумя руками и потяните его на себя. При закисании:
   • Нанесите проникающую смазку по периметру посадочного места
   • Аккуратно простучите диск резиновой киянкой через деревянный брусок
   • Не применяйте грубую силу и стальные молотки
5. Очистите посадочную поверхность ступицы металлической щеткой после демонтажа.

Важно: При наличии датчика ABS не допускайте его повреждения во время работ. Проверьте целостность проводов перед снятием диска. Если диск не снимается после всех манипуляций, используйте съемник типа "трехлапый".

Очистка ступицы от грязи и ржавчины

Тщательно удалите крупные загрязнения металлической щёткой или скребком, уделяя особое внимание посадочным местам под тормозной диск и колёсный диск. Обработайте труднодоступные участки вокруг отверстий шпилек и фланца ступицы, где скапливается грязь и окислы. Избегайте попадания абразивных частиц внутрь ступичного подшипника.

Нанесите специализированный очиститель ржавчины (например, на основе ортофосфорной кислоты) или преобразователь коррозии на проблемные зоны согласно инструкции производителя. Выдержите указанное время для химической реакции – это размягчит окалину и превратит рыхлую ржавчину в устойчивое соединение. Не используйте агрессивные составы на алюминиевых ступицах.

Этапы финишной обработки

1. Смойте остатки реагента и растворённой ржавчины струёй воды под давлением.
2. Просушите ступицу сжатым воздухом или чистой ветошью до полного удаления влаги.
3. Обработайте металлические поверхности антикоррозийной смазкой или медной пастой (исключая резьбу шпилек!).
4. Проверьте гладкость посадочных плоскостей: задиры глубиной более 0.5 мм требуют шлифовки.

Критические моменты: Не допускается использование открытого огня для удаления ржавчины. Контролируйте состояние подшипника – при попадании химикатов или абразивов узел подлежит замене. Резьбовые отверстия под новые шпильки должны быть идеально чистыми – прогоните метчиком соответствующего размера.

Материал ступицы	Рекомендуемый очиститель	Запрещённые методы
Сталь / чугун	Кислотные преобразователи, пескоструй	Нагрев свыше 200°C
Алюминиевый сплав	Щелочные растворы, механическая щётка	Кислотные составы, абразивная паста

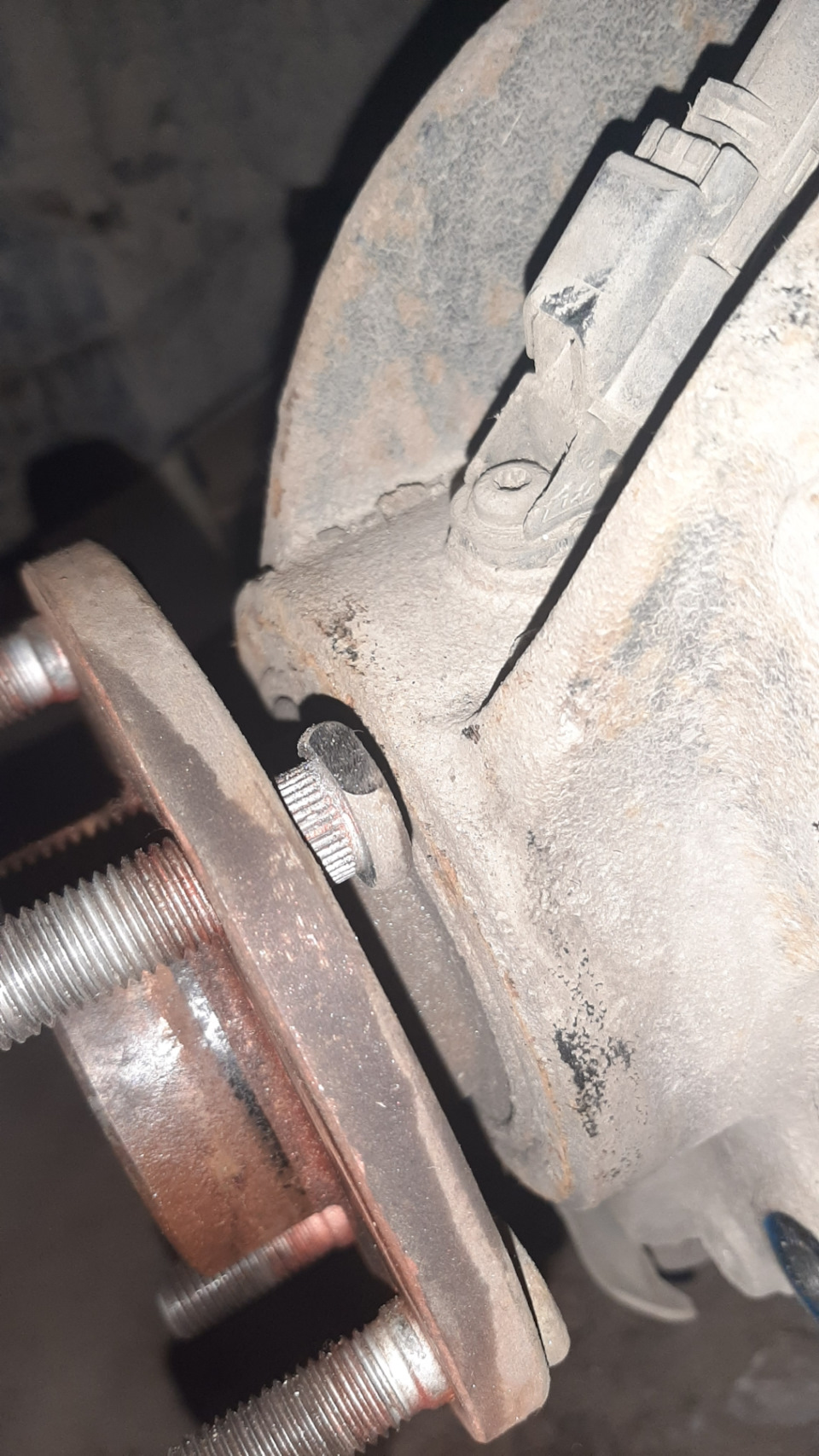

Визуальный осмотр посадочных мест шпилек

Тщательно очистите ступицу колеса и отверстия под шпильки от грязи, масла или следов коррозии. Используйте металлическую щетку и обезжириватель для полного удаления загрязнений, обеспечивая доступ ко всем поверхностям конусных гнезд и резьбовым каналам.

Осмотрите конусные посадочные зоны вокруг отверстий под шпильки на предмет деформаций, трещин или неравномерного износа. Особое внимание уделите участкам с видимыми сколами металла или признаками проскальзывания колесного диска ("эффект жерновов"), которые проявляются как радиальные борозды или блестящие кольцевые следы.

Ключевые элементы проверки

• Целостность резьбы: Проверьте первые 3 витка резьбы в отверстиях ступицы на срыв или задиры с помощью увеличительного стекла.
• Концентричность отверстий: Убедитесь в отсутствии эллипсности отверстий, используя калиброванную оправку или новую шпильку.
• Угол конуса: Сравните геометрию посадочных конусов с эталоном шпильки – отклонения более 1° недопустимы.

Дефект	Метод выявления	Последствия игнорирования
Трещины в зоне отверстий	Магнитно-порошковый контроль или окрашивание проникающей жидкостью	Разрушение ступицы под нагрузкой
Коррозия контактных поверхностей	Визуальное выявление рыхлого слоя ржавчины глубиной >0.5 мм	Ослабление затяжки и биение колеса

При обнаружении любых деформаций конусных седел или трещин в металле ступицы запрещается устанавливать новые шпильки – требуется замена детали. Микротрещины, выявленные методом цветной дефектоскопии, также являются критическим основанием для отказа от эксплуатации узла.

Определение поврежденных шпилек для замены

Тщательный осмотр шпилек обязателен при любом вмешательстве в ходовую часть. Пропуск дефектов приведет к ослаблению крепежа колеса и создаст аварийную ситуацию. Все проверки выполняются после демонтажа колеса и очистки посадочного места ступицы от грязи.

Используйте хорошее освещение и увеличительное стекло при необходимости. Каждую шпильку проверяйте индивидуально, вращая тормозной диск или ступицу для доступа. Особое внимание уделите участкам у основания и зоне резьбы.

Ключевые признаки повреждений

Определяйте необходимость замены по следующим критериям:

• Деформация резьбы: Заусенцы, сглаженные витки или "слизанные" участки (проверяйте накручиванием гайки вручную – вращение должно быть плавным, без заеданий).
• Поперечный изгиб: Искривление тела шпильки (визуально или по биению при вращении ступицы).
• Продольная деформация (растяжение): Утонение шейки шпильки у основания или появление "шейки» (сравните толщину с эталонной).
• Трещины и сколы: Особенно в зоне контакта с конусом колесного диска и у основания (применяйте лупу).
• Сильная коррозия: Глубокое ржавление, приводящее к изменению сечения шпильки или разрушению резьбы.

Дополнительные методы проверки

1. Измерение диаметра: Штангенциркулем сравните диаметр тела шпильки и резьбы с номиналом (указан в руководстве ТО).
2. Проверка гайкой: Новую штатную гайку накрутите вручную на всю длину резьбы – заедание или люфт недопустимы.
3. Контроль момента затяжки: Если шпилька вызывает сомнения, но видимых дефектов нет, попробуйте затянуть гайку динамометрическим ключом до номинального момента. Проскальзывание или стук указывают на разрушение резьбы.

Признак повреждения	Рекомендуемое действие
Любая видимая трещина или изгиб	Немедленная замена
Повреждение > 30% витков резьбы	Замена
Сильная коррозия, уменьшающая диаметр > 10%	Замена
Незначительные забоины резьбы (1-2 витка)	Восстановление плашкой (если допускается производителем)

Важно: При сомнениях в целостности любой шпильки предпочтительна замена. Установка поврежденного крепежа ставит под угрозу безопасность движения. Всегда меняйте комплектом (все шпильки колеса), если повреждена хотя бы одна, или используйте строго идентичные оригиналу детали.

Подбор новых шпилек по размеру и резьбе

Точное соответствие геометрических параметров заменяемой шпильки оригиналу – обязательное условие безопасной эксплуатации. Ключевыми характеристиками являются номинальный диаметр резьбы (например, M12, M14), шаг резьбы в миллиметрах (1.25, 1.5, 1.75), общая длина изделия и длина резьбовой части. Эти данные определяют совместимость со ступицей, диском колеса и гайками.

Использование шпилек с несоответствующей резьбой или габаритами провоцирует перекос колеса, деформацию посадочных мест и разрушение крепежа под нагрузкой. Неверный шаг резьбы вызывает срыв витков при затяжке, а недостаточная длина – неполное накручивание гайки, что создает аварийную ситуацию.

Критерии выбора и методы определения параметров

Параметр	Способ определения	Последствия несоответствия
Диаметр резьбы	Штангенциркулем по выступам витков (M12 = 12 мм)	Разрушение отверстия ступицы, люфт колеса
Шаг резьбы	Резьбомером или замером 10 витков с делением на 10	Срыв резьбы гайки/шпильки при затяжке
Длина шпильки	Замер от привалочной поверхности до конца резьбы	Недотяжка гайки или упирание в ступицу
Класс прочности	Маркировка на головке (8.8, 10.9, 12.9)	Деформация или обрыв под нагрузкой

Алгоритм подбора:

1. Демонтируйте поврежденную шпильку для точных замеров
2. Определите диаметр и шаг резьбы инструментально
3. Сверьте длину с оригиналом (допуск ±1 мм)
4. Проверьте класс прочности по маркировке
5. Убедитесь в совпадении формы посадочного фланца (конический/прямой)

Обязательно сверяйте параметры по каталогам производителя авто или VIN-коду. При установке шпилек от сторонних брендов требуйте сертификат соответствия стандартам ISO 898 или DIN 975.

Смазка резьбовых соединений проникающей жидкостью

Нанесите проникающую смазку (WD-40, "жидкий ключ" или аналоги) на резьбу новой шпильки перед установкой. Обильно обработайте резьбовую часть гайки или болта, который будет накручиваться на шпильку. Допустимо нанесение состава на посадочное отверстие ступицы для облегчения запрессовки шпильки, но избегайте попадания смазки на конусное посадочное место под гайку.

Проникающая жидкость выполняет несколько критических функций: снижает трение при затяжке, минимизирует риск срыва резьбы, защищает соединение от коррозии и облегчает последующий демонтаж. Не используйте вместо проникающих составов графитовую смазку или литол – они могут вызвать "прихват" резьбы при температурных перепадах и повышают риск самоотворачивания соединения.

Правила применения

Обязательные этапы:

• Очистка резьбы металлической щеткой перед нанесением состава
• Равномерное покрытие всей рабочей поверхности резьбы
• Выдержка 2-3 минуты для проникновения жидкости в микропоры металла

Запрещенные действия:

1. Использование состава на поврежденной резьбе (требуется предварительный ремонт)
2. Нанесение избыточного количества смазки (приводит к гидроклину)
3. Комбинирование с герметиками (нарушает момент затяжки)

Тип соединения	Рекомендуемое кол-во смазки	Время пропитки
Сталь-сталь	Средний слой	2 минуты
Алюминий-сталь	Минимальный слой	3 минуты

Контролируйте момент затяжки динамометрическим ключом после применения смазки. Проникающие составы снижают трение на 15-25%, что может привести к перетяжке при использовании стандартных значений для сухих соединений. Сверьтесь с мануалом производителя авто для корректировки параметров затяжки.

Выбивание поврежденной шпильки молотком

Перед началом работ автомобиль устанавливается на ручной тормоз, под задние колеса подкладываются противооткатные упоры. Поврежденное колесо демонтируется для обеспечения прямого доступа к ступице. Снимается тормозной суппорт и отводится в сторону, предварительно зафиксированный проволокой для предотвращения провисания тормозного шланга.

Тщательно очищается зона вокруг поврежденной шпильки от грязи и ржавчины металлической щеткой. Обрабатывается резьбовое отверстие проникающей смазкой типа WD-40 для снижения силы трения. Подбирается подходящая по диаметру выколотка из мягкого металла (медь, алюминий) или используется стальная оправка с демпфером из деревянного бруска.

Технология выбивания

1. Установите выколотку строго по оси шпильки с внутренней стороны ступицы
2. Наносите короткие точные удары молотком весом 500-800 г по выколотке
3. При заклинивании чередуйте удары с наружной и внутренней сторон
4. Контролируйте положение шпильки – она должна двигаться равномерно

Параметр	Требование
Угол удара	Строго перпендикулярно оси шпильки
Сила удара	Средняя, с постепенным усилением
Защита резьбы	Обязательное использование направляющей втулки

Критически важно избегать перекоса шпильки при выбивании. При появлении деформации посадочного отверстия немедленно прекратите ударное воздействие. Для сложных случаев применяйте прогрев ступицы строительным феном до 150-200°C с одновременным охлаждением шпильки льдом.

После удаления проверьте состояние резьбового отверстия в ступице метчиком. Обнаруженные заусенцы аккуратно удалите надфилем. Обработайте посадочное гнездо очистителем тормозов перед установкой новой шпильки.

Использование съемника для сложных случаев

При замене шпилек переднего колеса часто возникают ситуации, когда стандартные методы демонтажа (выбивание молотком, вытягивание ключом) не работают из-за сильной коррозии, деформации резьбы или отсутствия выступающей части шпильки. В таких случаях механический съемник становится незаменимым инструментом, позволяющим приложить контролируемое усилие без риска повредить ступицу или тормозной диск.

Особенно критично применение съемника при работе с алюминиевыми ступицами, которые легко повреждаются от ударных нагрузок. Конструкция съемника обеспечивает равномерное распределение давления вдоль оси шпильки, минимизируя перекосы и снижая вероятность срыва резьбы в отверстии ступицы.

Порядок работы и ключевые особенности

Для успешного извлечения проблемной шпильки выполните следующие действия:

1. Подбор типа съемника:
   • Для шпилек с сохранившейся резьбой – резьбовые съемники (типа "шпильковерт")
   • Для сломанных или бесрезьбовых шпилек – гидравлические или цанговые экстракторы
2. Подготовка поверхности: Очистите торец шпильки и прилегающую зону ступицы от грязи металлической щеткой. Обработайте резьбу проникающей смазкой WD-40.
3. Фиксация съемника:
   • Резьбовые модели – накрутите съемник до упора, используя переходник под размер резьбы
   • Цанговые модели – заведите конусную цангу в отверстие ступицы, затяните гайку ключом

Тип съемника	Макс. усилие	Применяемость
Резьбовой (M8-M14)	до 2 тн	Шпильки с неповрежденной резьбой ≥5 витков
Гидравлический	до 10 тн	Сломанные заподлицо шпильки, критичная коррозия
Цанговый экстрактор	до 5 тн	Деформированные шпильки без резьбы

Важные нюансы:

• При работе с гидравлическим съемником обязательно используйте защитные очки – возможен выброс осколков металла
• Не превышайте усилие, указанное в паспорте съемника – это может привести к разрушению ступицы
• При заклинивании шпильки применяйте локальный нагрев ступицы строительным феном (не открытым пламенем!) с одновременным охлаждением шпильки

После извлечения тщательно очистите посадочное отверстие метчиком под оригинальный размер резьбы. Установка новой шпильки выполняется запрессовкой с использованием реактивной втулки и гайки – съемник в этом процессе не применяется.

Обработка посадочного отверстия в ступице

Повреждения посадочного отверстия (забоины, коррозия, деформация резьбы) требуют обязательной обработки перед установкой новой шпильки. Некачественное прилегание шпильки к ступице ведет к биению колеса, ослаблению затяжки и разрушению крепежа.

Тщательно очистите отверстие от грязи, масла и металлической стружки. Используйте металлическую щетку, обезжириватель и сжатый воздух. Визуально и тактильно проверьте состояние резьбы и посадочного конуса на предмет задиров, сколов или неравномерного износа.

Методы восстановления отверстия

В зависимости от степени повреждения применяются следующие методы:

• Прогонка резьбы метчиком: Используется при незначительных задирах. Метчик должен точно соответствовать типоразмеру резьбы шпильки (обычно M12x1.25, M12x1.5, M14x1.5). Прогоняйте строго перпендикулярно, применяя смазку.
• Расточка конуса: При повреждении посадочного конуса (наклеп, коррозия) используется специальный конический инструмент. Цель – создать идеально гладкую поверхность для плотного контакта шпильки.
• Установка ремонтной втулки (футорки): При сильном износе или срыве резьбы. Отверстие рассверливается под больший диаметр, нарезается новая резьба, в которую вкручивается стальная закаленная втулка с внутренней резьбой под оригинальную шпильку.

Критические требования:

1. Шпилька должна входить в отверстие с натягом, исключая люфт.
2. Посадочный конус шпильки обязан прилегать к поверхности ступицы по всей площади без зазоров.
3. Резьба должна обеспечивать плавное закручивание шпильки от руки до момента начала натяга.

После обработки повторно очистите отверстие. Установите новую шпильку, используя рекомендованный производителем метод (запрессовка, затяжка гайкой с подкладной шайбой). Обязательно проверьте усилие затяжки колесных гаек после установки колеса.

Установка новой шпильки в отверстие ступицы

Тщательно очистите резьбовое отверстие в ступице от грязи, остатков смазки или поврежденной резьбы. Используйте метчик соответствующего размера для восстановления геометрии резьбы. Проверьте состояние посадочного конуса и убедитесь в отсутствии задиров или деформаций.

Нанесите небольшое количество графитовой смазки или монтажной пасты на резьбу новой шпильки и её конусную часть. Это облегчит установку и предотвратит коррозию. Убедитесь, что шпилька соответствует оригинальным параметрам по длине, диаметру и шагу резьбы.

Технология монтажа

Основные методы установки:

1. Использование стяжных гаек:
   • Наденьте на резьбу шпильки две стандартные гайки
   • Затяните их друг против друга (законтрите)
   • Вращайте внутреннюю гайку ключом, втягивая шпильку до упора
2. Применение гидравлического пресса:
   • Установите ступицу на оправку пресса
   • Плавно запрессуйте шпильку до характерного щелчка
   • Контролируйте усилие (не более 1-2 тонн)

После установки проверьте:

• Плотность посадки конусной части (отсутствие люфта)
• Перпендикулярность положения шпильки к плоскости ступицы
• Свободное вращение гайки по всей длине резьбы

Критичные ошибки	Последствия
Перекос при установке	Обрыв резьбы при затяжке
Загрязнение резьбы	Некорректный момент затяжки
Использование ударного инструмента	Деформация ступицы

Перед сборкой колеса обязательно удалите излишки смазки с резьбы. Проверьте глубину посадки: конусная часть шпильки должна полностью соприкасаться с поверхностью ступицы без зазоров.

Фиксация шпильки подшипниковым кольцом

После установки новой шпильки в отверстие ступицы колеса критически важна её надёжная фиксация от проворачивания. Одним из эффективных методов является использование подшипникового стопорного кольца, которое создаёт механическое напряжение в посадочном месте.

Подшипниковое кольцо (разрезное пружинное кольцо) монтируется в специальную канавку на теле шпильки. При запрессовке шпильки в ступицу кольцо деформируется, плотно заполняя зазор между шпилькой и стенками отверстия, создавая силу трения, препятствующую вращению.

Технология установки

1. Очистка посадочного отверстия ступицы от коррозии металлической щёткой
2. Нанесение смазки на рабочую поверхность новой шпильки
3. Фиксация кольца в канавке шпильки до характерного щелчка
4. Аккуратное вдавливание шпильки в отверстие прессом или съёмником
5. Контроль положения: торец шпильки должен быть заподлицо с тыльной стороной ступицы

Критические параметры:

Зазор между кольцом и канавкой	0.05-0.15 мм
Усилие запрессовки	2.5-4.5 кН
Глубина посадки	Полное погружение кольца в канавку

Важно: Не допускается установка колец с видимыми дефектами (трещины, коробление). После монтажа проверяется усилие затяжки – шпилька не должна прокручиваться при приложении момента 40-60 Н·м.

При повреждении посадочного отверстия ступицы метод не применяется – требуется расточка под ремонтный размер шпильки с последующей установкой втулки.

Применение экстрактора для запрессовки шпильки

Экстрактор используется при невозможности стандартной установки шпильки молотком или гидравлическим прессом. Применяется при ограниченном доступе к ступице или повреждении резьбы, когда требуется создать значительное усилие вручную.

Подготовьте шпильку: очистите посадочное отверстие от грязи и остатков старой резьбы, обработайте новую шпильку медной смазкой или моторным маслом. Убедитесь, что экстрактор совместим с диаметром шпильки – его резьбовая часть должна плотно вкручиваться в исправную резьбу шпильки.

Последовательность запрессовки

1. Вкрутите экстрактор в резьбовую часть новой шпильки до упора.
2. Установите шпильку с экстрактором строго перпендикулярно посадочному отверстию ступицы.
3. Наденьте на экстрактор переходную втулку (при необходимости) и гайку.
4. Затягивайте гайку ключом, контролируя усилие. Экстрактор будет втягивать шпильку в отверстие за счет резьбового соединения.
5. Продолжайте затяжку до момента плотного прилегания утолщенной части шпильки к ступице.
6. Выкрутите экстрактор против часовой стрелки, удерживая шпильку от проворачивания вторым ключом.

Критические ошибки: перекос шпильки при установке, превышение крутящего момента (риск срыва резьбы экстрактора), использование поврежденного инструмента. Обязательно проверьте глубину посадки – фланец шпильки должен плотно прилегать к поверхности ступицы без зазоров.

Преимущества метода	Недостатки метода
Точная центровка без ударных нагрузок	Риск заклинивания экстрактора при коррозии
Работа в стесненных условиях	Требует исправной резьбы на шпильке
Равномерное распределение усилия	Высокая стоимость специализированных экстракторов

Использование гидравлического пресса – пошагово

Правильное применение гидравлического пресса критически важно для безопасного демонтажа поврежденной шпильки и установки новой без деформации ступицы. Этот метод обеспечивает контролируемое усилие, недостижимое при ударном монтаже.

Перед началом убедитесь в наличии пресса с усилием не менее 5 тонн, оправки с направляющей втулкой, съемника тормозных дисков (при необходимости) и новой шпильки оригинального размера. Обязательно снимите колесо и тормозной суппорт для беспрепятственного доступа к ступице.

Последовательность операций

1. Подготовка поверхности
   Зафиксируйте ступицу на станине пресса, используя демпфирующие прокладки для защиты от царапин. Убедитесь, что прессовой шток расположен строго соосно шпильке.
2. Демонтаж старой шпильки
   • Установите оправку меньшего диаметра на тыльную сторону шпильки
   • Плавно увеличивайте давление до выпрессовки детали
   • Контролируйте ход штока – резкое движение указывает на слом
3. Очистка посадочного отверстия
   Удалите металлическую стружку и заусенцы круглым надфилем. Обработайте фаску для корректной посадки новой шпильки.
4. Монтаж новой шпильки
   • Смажьте шлицы и посадочную зону медной смазкой
   • Установите шпильку строго перпендикулярно плоскости ступицы
   • Прижмите оправкой через проставку до характерного щелчка

Контрольный параметр	Нормативное значение
Усилие запрессовки	2.5-4 тонны (зависит от модели авто)
Вылет резьбы за грань ступицы	Не менее 1.5 шага резьбы
Люфт после установки	Отсутствует (проверяется калибром)

Важно: После установки проверьте легкость вращения ступицы рукой – закусывание свидетельствует о перекосе. Обязательно протяните колесные болты с предписанным моментом перед тестовым заездом.

Контроль глубины посадки шпильки

Глубина посадки шпильки напрямую влияет на надежность крепления колеса и безопасность эксплуатации. Недостаточное заглубление резьбовой части снижает прочность соединения, а чрезмерное может привести к повреждению ступицы или самого крепежа.

Точный контроль осуществляется после запрессовки новой шпильки в ступицу колеса. Необходимо убедиться, что шпилька полностью села в посадочное отверстие, а ее нерезьбовая часть (юбка) плотно прилегает к поверхности ступицы по всей окружности.

Порядок контроля

1. Визуальная проверка: Убедитесь в отсутствии зазора между торцом юбки шпильки и плоскостью ступицы. Зазор свидетельствует о неполной посадке.
2. Измерение выступающей части:
   • Используйте штангенциркуль или глубиномер.
   • Замерьте длину выступающей над ступицей резьбовой части шпильки.
3. Сравнение с нормативами: Сопоставьте полученное значение с требованиями производителя ТС (указаны в руководстве по ремонту). Обычно допустимый выступ резьбы составляет:

   Тип ТС / Диаметр шпильки	Минимальный выступ (мм)	Максимальный выступ (мм)
   Легковые авто (M12x1.25)	18.0	21.5
   Кроссоверы/Внедорожники (M14x1.5)	20.0	24.0

   (Значения примерные, обязательна сверка с мануалом!)
4. Проверка натяга: Убедитесь в отсутствии продольного люфта шпильки. Попытка ручного покачивания не должна приводить к ее перемещению в отверстии.

Критические последствия нарушения: Отклонение от норм глубины посадки вызывает концентрацию напряжений в резьбе, деформацию или срез шпильки под нагрузкой, отрыв колеса во время движения. Недопустима установка колеса при выявленных несоответствиях!

Установка накладных шпилек переднего колеса

Убедитесь, что ступица и посадочные места шпилек очищены от грязи, коррозии и остатков старой резьбы. Нанесите тонкий слой графитовой смазки или моторного масла на резьбовую часть новых шпилек для облегчения установки и предотвращения задиров. Используйте специальную оправку или подходящую втулку для равномерного запрессовывания.

Аккуратно вбейте шпильку в отверстие ступицы ударами молотка через медную или алюминиевую прокладку, строго контролируя перпендикулярность положения. Применение гидравлического пресса предпочтительнее – это снижает риск перекоса и деформации. Убедитесь, что шпилька вошла заподлицо с тыльной стороной ступицы без зазоров.

Использование накладных шайб

Накладные шайбы применяются при повреждении посадочных гнёзд ступицы или для усиления соединения. Толщина шайбы должна компенсировать износ, но не превышать 2–3 мм во избежание снижения прочности. Диаметр внутреннего отверстия шайбы обязан соответствовать размеру шпильки с минимальным зазором.

1. Наклейте шайбу на ступицу термостойким клеем (Loctite 648) или используйте точечную сварку для фиксации
2. Просверлите отверстия под шпильки в шайбе строго по разметке ступичных гнёзд
3. Запрессуйте шпильки через шайбу, обеспечивая плотное прилегание по всей плоскости

Тип дефекта	Решение	Толщина шайбы
Сколы кромок гнезда	Круговая шайба	1.5–2 мм
Эллипсность отверстия	Индивидуальные шайбы под каждую шпильку	2–3 мм
Коррозионные каверны	Шайба с антикоррозионным покрытием	≥2 мм

После монтажа проверьте биение шпилек индикаторной стойкой – допустимое отклонение не превышает 0.1 мм. Обязательно произведите обкатку: проедьте 20–30 км без резких разгонов и торможений, затем повторно затяните гайки с регламентированным моментом.

Нанесение графитовой смазки на резьбу

После установки новой шпильки или подготовки резьбы перед затяжкой колесных болтов/гаек необходимо равномерно покрыть графитовой смазкой всю рабочую поверхность резьбы. Используйте кисть или специальный аппликатор для точечного нанесения, избегая попадания состава на конусную часть шпильки и тормозные элементы.

Слой смазки должен быть тонким, но сплошным – избыток материала приведет к выдавливанию при затяжке и загрязнению ступицы. Особое внимание уделите первым трем виткам резьбы, испытывающим максимальную нагрузку. Исключите применение медных или литиевых составов: графитовая смазка сохраняет свойства при высоких температурах тормозного узла.

Ключевые правила обработки

• Очистка резьбы – удалите металлическую стружку ветошью перед смазыванием
• Контроль количества – излишки снимайте сухой тряпкой
• Защита смежных узлов – прикрывайте тормозной диск картоном

Ошибка	Последствие
Нанесение на конус шпильки	Снижение силы трения, самопроизвольное откручивание
Использование аэрозольных смазок	Попадание на колодки, снижение эффективности торможения

Монтаж тормозного диска обратно на ступицу

Очистите посадочную поверхность ступицы и внутреннюю часть тормозного диска металлической щёткой для удаления ржавчины и грязи. Проверьте отсутствие деформаций диска и состояние рабочих поверхностей – глубокие борозды или критический износ требуют замены.

Установите тормозной диск на ступицу, совместив монтажные отверстия со шпильками. Проследите, чтобы диск плотно прилегал к фланцу ступицы по всей плоскости – зазоры недопустимы.

Ключевые этапы фиксации

Наденьте на шпильки колесные гайки (оригинальные или новые) и вручную наживите их до упора. Применение ударного инструмента на этом этапе запрещено – это может сорвать резьбу.

1. Затяните гайки крест-накрест в последовательности:
   • Первая гайка – позиция "12 часов"
   • Вторая – "6 часов"
   • Третья – "3 часа"
   • Четвёртая – "9 часов"
2. Повторите схему затяжки с усилием 110-120 Н∙м (точное значение уточните в руководстве ТС)
3. Прокрутите диск рукой – он должен вращаться свободно без биения и трения о колодки

Контрольный параметр	Норма
Люфт диска в радиальном направлении	≤ 0.05 мм
Зазор между диском и суппортом	Равномерный по всей окружности

При выявлении вибрации или шумов демонтируйте диск и проверьте ступичный подшипник. После успешной установки переходите к монтажу колеса с обязательным контролем момента затяжки.

Установка тормозного суппорта на место

После замены шпилек и сборки ступичного узла, переходим к монтажу тормозного суппорта. Убедитесь, что посадочная поверхность на поворотном кулаке очищена от грязи и следов коррозии. Проверьте состояние направляющих пальцев – они должны свободно двигаться в скобах после нанесения специальной высокотемпературной смазки.

Тщательно осмотрите тормозные колодки на предмет равномерного износа и отсутствия масляных пятен. При необходимости замените противоскрипные пластины и установите новые стопорные пружины. Убедитесь в целостности пыльников поршней суппорта и отсутствии подтёков тормозной жидкости.

Пошаговая процедура установки

1. Наденьте суппорт на тормозной диск, совместив крепёжные отверстия с резьбовыми гнёздами поворотного кулака
2. Вставьте крепёжные болты, предварительно нанеся на их резьбовую часть медную смазку для предотвращения прикипания
3. Затяните болты крест-накрест с усилием, указанным производителем (обычно 80-120 Н∙м)
4. Подсоедините тормозной шланг, заменив медные шайбы, и затяните фитинг динамометрическим ключом (15-25 Н∙м)
5. Установите на место колёсный датчик ABS, если он был снят

Обязательно выполните прокачку тормозной системы, начиная с суппорта наиболее удалённого от главного цилиндра. После монтажа проверьте уровень тормозной жидкости в бачке и убедитесь в отсутствии утечек в местах соединений.

Компонент	Момент затяжки (Н∙м)	Критичность
Болты суппорта	80-120	Высокая
Тормозной шланг	15-25	Высокая
Колёсные гайки	90-120	Критичная

Перед установкой колеса несколько раз резко нажмите на педаль тормоза для выставления колодок. Проверьте свободное вращение диска – он не должен задевать колодки. После пробного заезда контролируйте температуру суппорта и отсутствие биения руля при торможении.

Калибровка положения тормозных элементов

После замены шпильки или ступичного узла в сборе критически важно проверить и при необходимости откалибровать положение всех связанных тормозных компонентов. Неправильное позиционирование может привести к биению, вибрациям при торможении, неравномерному износу колодок и дисков, а также к преждевременному выходу элементов из строя.

Основное внимание уделяется точной центровке тормозного диска относительно суппорта и правильному зазору между датчиками ABS/колесными датчиками скорости и задающим элементом (импульсным кольцом). Любое смещение, вызванное ремонтом, должно быть устранено.

Проверка и регулировка положения суппорта

Суппорт должен быть установлен строго параллельно плоскости тормозного диска и центрирован относительно него:

1. Надежно затяните направляющие болты суппорта с моментом, указанным производителем транспортного средства.
2. Прокрутите колесо вручную (автомобиль должен быть вывешен). Визуально убедитесь, что диск вращается свободно, без касания ни одной из колодок или элементов суппорта.
3. Прислушайтесь к посторонним звукам трения. Легкое притирание новых колодок допустимо только в самом начале, но должно быстро исчезнуть.
4. При обнаружении постоянного трения или видимого перекоса проверьте состояние и правильность установки скоб суппорта, направляющих пальцев и их пыльников.

Калибровка датчиков ABS/колесных датчиков скорости:

• Датчики считывают положение зубьев импульсного кольца (репера), закрепленного на ступице или ШРУСе.
• Замена ступицы или шпильки может незначительно изменить положение этого кольца относительно датчика.
• Убедитесь, что датчик надежно закреплен в своем посадочном месте и очищен от загрязнений.
• Проверьте воздушный зазор между торцом датчика и вершинами зубьев импульсного кольца. Величина зазора строго регламентирована производителем (обычно 0.3-1.2 мм).
• Используйте щуп соответствующей толщины для измерения зазора по всей окружности, вращая ступицу.
• При отклонении зазора от нормы отрегулируйте положение датчика (если конструкция позволяет) или проверьте целостность посадочного места и самого импульсного кольца (отсутствие грязи, повреждений зубьев).

Контроль биения тормозного диска:

Параметр	Допустимое значение	Метод контроля
Продольное биение (осевое люфт)	Обычно не более 0.05-0.15 мм	Индикатор часового типа, закрепленный на суппорте или кулаке
Радиальное биение	Обычно не более 0.1-0.3 мм	Индикатор часового типа, установленный перпендикулярно рабочей поверхности

Значительное биение диска после установки колеса часто указывает на неверную затяжку колесных гаек (не в крестообразном порядке или с нарушением момента), деформацию самого диска, или скрытые проблемы с новым ступичным подшипником/ступицей. Требуется повторная проверка всех этапов монтажа.

Надевание колеса на ступичные шпильки

После установки новой шпильки или ремонта ступицы, а также при обычной перебортовке колеса, критически важно правильно надеть диск колеса на шпильки ступицы. Неправильная установка может повредить резьбу шпилек, диск или привести к отрыву колеса при движении.

Перед установкой колеса тщательно очистите тормозной диск и ступицу от грязи, ржавчины или остатков старой смазки. Убедитесь, что посадочные поверхности диска и ступицы абсолютно чистые. Проверьте резьбу на всех шпильках – она должна быть чистой и неповрежденной.

Процесс установки колеса

Поднимите колесо и аккуратно совместите отверстия в диске со шпильками на ступице. Двигайте диск строго перпендикулярно плоскости ступицы, избегая перекосов. Не прилагайте чрезмерных усилий или ударов по колесу для его насадки – диск должен легко встать на место при правильной центровке.

После того как диск полностью сел на ступицу (его посадочная поверхность плотно прилегает к ступице), выполните следующие шаги:

1. Установите колесные гайки (болты): Наденьте на каждую шпильку соответствующую колесную гайку (или вверните болт).
2. Предварительная затяжка вручную: Пальцами или несильно ключом наживите все гайки (болты) до упора. Убедитесь, что резьба заходит легко и без перекосов. Никогда не используйте ударный гайковерт на этом этапе!
3. Опустите автомобиль: Аккуратно опустите автомобиль с домкрата так, чтобы колесо коснулось земли, но не приняло на себя полный вес автомобиля. Это обеспечит стабильность колеса при окончательной затяжке.
4. Окончательная затяжка динамометрическим ключом: Используя динамометрический ключ, затяните все колесные гайки (болты) до момента, указанного производителем автомобиля, строго соблюдая правильную последовательность ("звездочка" или "крест-накрест"):
   • Для 4-х гаек: 1-3-2-4
   • Для 5-ти гаек: 1-4-2-5-3
5. Контрольная проверка: После пробега 50-100 км обязательно повторно проверьте момент затяжки всех колесных гаек (болтов) динамометрическим ключом.

Рекомендуемые моменты затяжки (уточняйте в руководстве по эксплуатации!):

Тип автомобиля / Диаметр резьбы	Примерный момент затяжки (Ньютон-метры, Нм)
Легковые (M12 x 1.25, M12 x 1.5)	90 - 120 Нм
Легковые (M14 x 1.5)	110 - 140 Нм
Кроссоверы / Внедорожники	120 - 160 Нм

Фиксация колеса гаечными болтами

После установки колеса на ступицу с новыми шпильками, наденьте крепежные гайки или болты вручную. Убедитесь, что конусная часть крепежа плотно входит в посадочные отверстия диска без перекосов. Проверьте совпадение отверстий колеса со шпильками, при необходимости слегка подкорректируйте положение диска.

Начинайте предварительную затяжку крепежа в диагональной последовательности ("звездой"), чтобы избежать деформации диска и ступицы. Прикладывайте усилие равномерно, не допуская перекоса колеса относительно оси вращения. Используйте только сертифицированный крепеж, соответствующий параметрам шпилек и диска по размеру, шагу резьбы и конусности.

Технология финальной затяжки

• Применяйте динамометрический ключ с предустановленным значением момента, указанным производителем авто (обычно 90-120 Н·м для легковых моделей)
• Соблюдайте схему затяжки в два этапа:
  1. Первый проход: 50% от номинального момента в диагональном порядке
  2. Второй проход: 100% момента по той же схеме
• Для гаек со сферической опорой или фланцем используйте одноразовые контргайки, для конусных – только оригинальный крепеж

Тип крепежа	Критичные ошибки	Метод контроля
Болты	Затяжка ударным инструментом без контроля момента	Повторная проверка момента после 50-100 км пробега
Гайки	Использование старых деформированных гаек	Визуальный осмотр резьбы и контактных поверхностей

После монтажа проверьте отсутствие биения колеса вращением, прислушиваясь к звукам трения о тормозные элементы. Категорически запрещено обрабатывать резьбу смазкой, если это не предусмотрено заводом-изготовителем – это приводит к ложному достижению момента затяжки.

Последовательная затяжка болтов крест-накрест

Правильная последовательность затяжки гарантирует равномерное распределение нагрузки на ступицу и тормозной диск, исключая перекосы. Нарушение порядка создает неравномерное напряжение, что может привести к деформации компонентов и отказу колесного крепления во время движения.

Метод крест-накрест минимизирует радиальное биение колеса и предотвращает повреждение резьбы шпилек. Затяжка всегда выполняется от центра к краям по диагональным осям, с постепенным увеличением усилия в несколько этапов.

Схемы затяжки для разного количества крепежей

• 4 болта/гайки: 1 → 3 → 2 → 4 (условная нумерация по часовой стрелке)
• 5 болтов/гаек: 1 → 4 → 2 → 5 → 3 (схема "звезда")
• 6 болтов/гаек: 1 → 4 → 2 → 5 → 3 → 6

Используйте динамометрический ключ с поэтапным подходом:

1. Затяните все крепежи вручную до соприкосновения с диском
2. Приложите 30% момента от номинала в рабочей последовательности
3. Повторите с усилием 70% номинального момента
4. Выполните финишную затяжку на 100% момента

Количество крепежей	Пример номинального момента (Нм)*	Критичные ошибки
4	90-120	Затяжка по кругу, единовременное усилие
5	110-140	Пропуск этапов, использование ударного гайковерта
6	130-160	Недостижение номинального момента

*Конкретные значения указываются производителем ТС в руководстве по эксплуатации

Опускание автомобиля с домкрата

После завершения установки новой шпильки и сборки узла, плавно вращайте рукоятку домкрата против часовой стрелки, начиная опускать автомобиль. Контролируйте процесс визуально, избегая резких движений – подвеска должна равномерно принимать нагрузку. Убедитесь, что посторонние предметы отсутствуют в зоне контакта колеса с поверхностью.

Как только колесо слегка коснется земли, но основная масса автомобиля еще будет на домкрате, остановите опускание. На этом этапе критически важно выполнить предварительную затяжку гаек ключом в правильной последовательности ("звездой" для 4-5 шпилек), чтобы избежать перекоса диска. Только после этого продолжайте опускание до полного контакта колеса с опорой.

Финишные операции после опускания

1. Снимите домкрат из-под автомобиля, убрав его из рабочей зоны
2. Используя динамометрический ключ, дотяните гайки с усилием, указанным производителем авто (обычно 90-120 Н∙м)
3. Повторно примените схему "звезда" для равномерного распределения нагрузки
4. Проверьте свободное вращение колеса рукой (отсутствие трения о суппорт или кузов)

Обязательно выполните пробную поездку длиной 3-5 км на малой скорости, после чего повторно проверьте затяжку гаек. Тепловое расширение и нагрузка при движении могут вызвать ослабление соединения. Игнорирование этого этапа может привести к отрыву колеса!

Этап	Критичные ошибки
Опускание под нагрузки	Затяжка гаек "на весу" (вызывает перекос ступицы)
Финишная затяжка	Превышение момента затяжки (срыв резьбы новой шпильки)
После поездки	Отказ от контроля затяжки (риск потери колеса)

Окончательная затяжка болтов динамометрическим ключом

Правильная затяжка колесных болтов динамометрическим ключом исключительно важна для безопасности. Недостаточный момент ослабляет крепление колеса, провоцируя биение и разрушение шпилек, а чрезмерный – растягивает резьбу или деформирует ступицу. Использование динамометрического инструмента гарантирует соблюдение точных параметров, указанных производителем транспортного средства.

После предварительной протяжки болтов вручную установите на динамометрическом ключе требуемое значение момента затяжки (в Н·м). Данные берутся из руководства по ремонту конкретной модели – универсальных значений не существует. Типовой диапазон для легковых авто: 100–130 Н·м, но возможны отклонения в зависимости от материала дисков и конструкции ступицы.

Технология затяжки

1. Наденьте торцевую головку под размер болта на динамометрический ключ.
2. Затягивайте болты крестообразной последовательности, как показано на схеме:
   • Для 4-болтовых колес: 1 → 3 → 2 → 4
   • Для 5-болтовых колес: 1 → 4 → 2 → 5 → 3
3. Плавно увеличивайте усилие до срабатывания механизма щелчка (для щелчковых ключей) или достижения заданного значения на шкале (для стрелочных).
4. Повторите полный цикл затяжки в той же последовательности для контроля равномерности момента.

После пробега 50–100 км выполните повторную проверку момента затяжки – новые шпильки и резьба могут дать усадку. Избегайте использования ударных гайковертов на этом этапе: динамические нагрузки нарушают точность регулировки.

Контроль момента затяжки по спецификации

Строгое соблюдение момента затяжки гаек шпилек критично для безопасности и долговечности узла. Производитель указывает точные значения в технической документации транспортного средства, которые нельзя игнорировать или приблизительно оценивать.

Недостаточный момент приводит к самооткручиванию колеса из-за вибраций, а чрезмерный – вызывает деформацию ступицы, срез резьбы или разрушение шпилек. Оба сценария создают прямую угрозу потери колеса во время движения.

Порядок выполнения контроля

1. Подготовьте калиброванный динамометрический ключ с диапазоном, соответствующим спецификации авто (обычно 90-120 Н·м для легковых машин)
2. Очистите резьбу шпилек и отверстия гаек от грязи, остатков смазки или герметика
3. Затягивайте гайки крестообразно в несколько этапов:
   • Предварительная затяжка на 50% от номинала
   • Доводка до 100% указанного момента
4. После монтажа всех колес выполните повторный контроль момента через 50-100 км пробега

Ошибка	Риск
Использование ударного гайковёрта без контроля	Разрушение шпилек, деформация диска
Смазка резьбы без корректировки момента*	Перетяжка (усилие возрастает на 20-30%)

*Применение смазки требует снижения момента на 15-25% согласно мануалу

Проверка свободного вращения колеса

После установки нового колеса с заменёнными шпильками и затяжки гаек/болтов до предписанного момента, критически важно проверить отсутствие паразитного трения. Некорректный монтаж ступичного подшипника, повреждённого тормозного суппорта или диска, деформации защитного кожуха или даже чрезмерно затянутый подшипник могут вызвать сопротивление вращению. Это приводит к перегреву, ускоренному износу деталей и повышенному расходу топлива.

Поднимите автомобиль домкратом, обеспечив полную разгрузку проверяемого колеса. Убедитесь, что автомобиль надёжно зафиксирован на подставках, а стояночный тормоз выключен. Переведите коробку передач в нейтральное положение (для переднеприводных – в нейтраль или "Паркинг" с выключенным ручником, если проверяется заднее колесо).

Последовательность проверки

1. Ручной тест: Возьмитесь за покрышку с двух сторон и плавно, с умеренным усилием проверните колесо вручную на 2-3 полных оборота.
2. Наблюдайте и слушайте:
   • Визуально: Контролируйте равномерность хода, отсутствие биений или затирания тормозного диска о колодки/суппорт.
   • Акустически: Прислушайтесь к посторонним звукам – скрежету, гулу, щелчкам, шелесту (мог отогнуться пыльник).
3. Оценка сопротивления:
   • Колесо должно вращаться свободно, без рывков и заметного сопротивления после начального импульса.
   • Допускается лишь лёгкое трение тормозных колодок о диск (если суппорт не отведён).
   • Колесо должно останавливаться плавно, а не резко "закусываться".
4. Повторная проверка: Повторите пункты 1-3 после лёгкого нажатия на педаль тормоза и её отпускания (для центровки колодок).

Обнаружение любого из перечисленных признаков требует немедленной диагностики и устранения неисправности до начала эксплуатации автомобиля. Игнорирование этой проверки может привести к:

• Разрушению нового ступичного подшипника.
• Перегреву и деформации тормозного диска.
• Отказу тормозной системы.
• Опасной ситуации на дороге.

Тест на отсутствие биения колеса

После замены шпильки и монтажа колеса обязателен контроль биения. Поднимите автомобиль домкратом, обеспечив свободное вращение колеса без контакта с землей. Снимите колпак (при наличии) для доступа к ободу диска.

Закрепите индикатор часового типа (микрометрический щуп) на неподвижной части подвески – рычаге, поворотном кулаке или суппорте. Измерительный стержень прибора должен касаться поверхности обода строго перпендикулярно.

Процедура измерения:

1. Радиальное биение: Установите стержень индикатора на рабочую поверхность обода (место посадки шины). Медленно вращайте колесо на 360°, наблюдая за отклонением стрелки.
2. Боковое биение: Переместите стержень к боковой (торцевой) поверхности диска (ближе к внешнему краю). Повторите вращение, фиксируя показания.

Тип биения	Допустимое значение	Последствия превышения
Радиальное	≤ 0.8 мм	Вибрация при движении, ускоренный износ шины
Боковое	≤ 1.2 мм	Биение руля, неравномерный износ протектора

Если показатели превышают норму, проверьте:

• Правильность посадки диска на ступицу (очистите посадочные поверхности от грязи и коррозии)
• Равномерность затяжки гаек (крест-накрест с динамометрическим ключом)
• Отсутствие деформации диска (визуально, при сильных повреждениях – замена)
• Качество установки новой шпильки (риск перекоса при запрессовке)

При сохранении биения после устранения перечисленных причин выполните балансировку колеса на станке. Тест подтверждает корректность ремонта только при стабильных показателях в пределах допуска на всех скоростях вращения.

Установка декоративного колпака колеса

После завершения замены шпильки и сборки колеса, убедитесь в корректной посадке диска на ступицу и равномерной затяжке всех гаек или болтов динамометрическим ключом согласно спецификации производителя.

Перед монтажом колпака тщательно очистите поверхность диска от грязи и металлической стружки, оставшейся после ремонтных работ, чтобы исключить вибрации и повреждение креплений.

Порядок установки

1. Совместите вырезы в колпаке со шпильками колеса под углом 45°
2. Плотно прижмите центральную часть колпака ладонью до характерного щелчка
3. Проверьте фиксацию по периметру, нажимая на края колпака через каждые 5-7 см
4. Убедитесь в отсутствии зазоров между колпаком и ободом диска

Критические ошибки: Установка на погнутый обод, монтаж при незатянутых гайках, использование повреждённых колпаков с трещинами возле креплений. Это приводит к потере элемента на ходу.

Тип крепления	Контрольный признак	Периодичность проверки
Пластиковые защёлки	Отсутствие люфта при боковом нажатии	После первых 50 км пробега
Металлические пружины	Равномерное прилегание обода	При сезонной смене шин

При установке литых колпаков избегайте ударных воздействий – используйте монтажную резиновую киянку только в зонах, обозначенных производителем как ударопрочные (обычно маркируются стрелками).

Снятие противооткатных упоров

Противооткатные упоры снимаются после полной установки колеса и опускания автомобиля на землю. Убедитесь, что автомобиль надежно стоит на всех колесах, стояночный тормоз активирован, а рычаг коробки передач находится в положении "Паркинг" (для АКПП) или включена передача (для МКПП).

Перед извлечением визуально проверьте отсутствие препятствий под днищем и вокруг упоров. Извлекайте их плавным движением на себя, избегая резких рывков. После снятия сразу уберите упоры в штатное место хранения, исключая риск споткнуться или создать помеху.

Порядок действий

1. Подойдите к колесу, где установлен упор
2. Присядьте для контроля траектории движения упора
3. Возьмитесь за рукоятку/выступ упора обеими руками
4. Потяните строго горизонтально в направлении от колеса

Контрольный пункт	Действие
Положение авто	Убедитесь в устойчивости
Зазор колесо-упор	Проверьте отсутствие заклинивания
Поверхность извлечения	Очистите от гравия/мусора

Никогда не оставляйте снятые упоры в рабочей зоне – это создает опасность при движении автомобиля или перемещении людей. Обязательно проверьте их целостность перед следующим использованием.

Пробная поездка на малой скорости

После установки новой шпильки и сборки узла выполните проверку на неподвижном автомобиле: убедитесь в правильной посадке колесного диска, отсутствии перекосов и равномерной затяжке всех гаек динамометрическим ключом согласно спецификации производителя. Проверьте свободное вращение колеса без биений и посторонних шумов ручным прокручиванием.

Начните движение на ровной закрытой площадке без резких ускорений, поддерживая скорость не выше 15-20 км/ч. Первые 50 метров двигайтесь прямолинейно, концентрируясь на тактильных ощущениях руля и акустических сигналах ходовой части. Особое внимание уделите зоне ремонта – любые вибрации, стуки или нехарактерный гул требуют немедленной остановки.

Алгоритм контроля во время теста

1. Плавный разгон до 10 км/ч с проверкой:
   • Отсутствия дребезжания в подвеске
   • Симметричности хода передних колес
2. Несколько торможений с усилием 20-30%:
   • Контроль равномерности замедления
   • Проверка сохранения траектории
3. Медленные повороты руля в обе стороны:
   • Оценка усилия на рулевом колесе
   • Отслеживание возврата колес в нейтраль

После остановки обязательно проверьте температуру ступицы в зоне установки шпильки рукой (осторожно, избегая контакта с тормозными элементами). Нагрев выше 60°C свидетельствует о перетяжке или деформации компонентов. Повторно проконтролируйте момент затяжки гаек после остывания узла до окружающей температуры.

Параметр	Норма	Отклонение
Вибрация руля	Отсутствует	Появление на скорости >10 км/ч
Звуковые эффекты	Только фоновый шум покрышек	Локальный стук/скрежет
Температура ступицы	+5-10°C к окружающей среде	Резкий локальный нагрев

При успешном прохождении теста увеличьте дистанцию до 3-5 км с постепенным набором скорости до 50 км/ч, избегая ям и неровностей. После финальной остановки повторно проверьте затяжку гаек и визуально осмотрите шпильку на предмет сколов или микротрещин. Только при отсутствии замечаний эксплуатируйте автомобиль в штатном режиме.

Контрольная проверка после 50 км пробега

После замены шпильки колеса выполните тестовую поездку протяженностью 50 км в смешанных условиях (город/трасса). Избегайте резких разгонов, экстренного торможения и движения по бездорожью. Это позволит выявить скрытые дефекты монтажа при постепенной нагрузке на крепеж.

Сразу после пробега проведите визуальный осмотр и инструментальную проверку без снятия колеса. Убедитесь в отсутствии посторонних шумов при вращении колеса рукой. Работы выполняйте на остывших деталях – нагретый металл может исказить результаты замеров.

Порядок проверки

1. Контроль момента затяжки:
   • Динамическим динамометрическим ключом последовательно перетяните все гайки колеса в шахматном порядке
   • Сверьте показания с нормой производителя (обычно 90-120 Н∙м для легковых авто)
2. Визуальный осмотр:
   • Отсутствие трещин в диске вокруг шпилек
   • Равномерный зазор между диском и ступицей по всему периметру
   • Отсутствие следов биения колеса при вращении

Критические признаки неисправности (требуют немедленного устранения):

Симптом	Возможная причина
Стук или скрежет при движении	Недотянутая гайка, деформация шпильки
Вибрация руля на скорости 60-80 км/ч	Неравномерная затяжка, перекос диска
Потемнение металла шпильки	Чрезмерная перетяжка, микротрещины

При обнаружении отклонений повторите процедуру затяжки с очисткой посадочных поверхностей. Если проблемы сохраняются – демонтируйте колесо для детальной диагностики ступичного узла и замены дефектных деталей. Повторный пробег обязателен после любых корректировок.

Повторная протяжка колесных болтов

После замены шпилек или монтажа колеса обязательна повторная протяжка болтов/гаек через пробег 50–100 км. Термоциклирование, вибрации и усадка материалов ослабляют первоначальное усилие затяжки, что может привести к самооткручиванию крепежа.

Используйте только динамометрический ключ с показателями, указанными производителем авто (обычно 90–120 Н·м для легковых моделей). Затяжку выполняйте крестообразной схемой для равномерного распределения нагрузки на ступицу и тормозной диск.

Порядок действий

1. Поставьте автомобиль на ровную поверхность, зафиксируйте противооткатными упорами
2. Очистите резьбу болтов и отверстий от грящи металлической щеткой
3. Последовательно затяните каждый болт с требуемым моментом по схеме:
   • Для 4-болтовых колес: 1→3→2→4
   • Для 5-болтовых колес: 1→4→2→5→3
4. Повторите цикл протяжки минимум дважды для стабилизации усилия

Тип авто	Рекомендуемый момент (Н·м)	Периодичность контроля
Легковые (R14-R16)	90-110	Каждые 500 км (3-4 проверки)
Кроссоверы/внедорожники	110-130	После бездорожья или резкого торможения

Не допускается использование ударного гайковерта для финальной затяжки – это повреждает резьбу и создает ложное ощущение достижения момента. Обязательно проверяйте состояние конусов на болтах и дисках: сколы или коррозия требуют замены крепежа.

Особенности замены на плавающих ступицах

Замена шпилек на плавающих ступицах требует обязательного демонтажа колесного диска, тормозного барабана или ротора, а также снятия ступицы с поворотного кулака. Конструкция таких ступиц подразумевает, что шпильки запрессованы непосредственно в их фланец, а не в тормозной диск. Доступ к тыльной стороне фланца для выбивания старых шпилек возможен только после полной разборки узла.

Критически важно использовать гидравлический пресс или специальный съемник для выпрессовки поврежденных шпилек. Механическая выколотка молотком часто приводит к деформации посадочных отверстий ступицы или срыву резьбы. Новые шпильки должны иметь идентичные оригиналу параметры: длину, диаметр зоны запрессовки, тип резьбы и класс прочности (обычно 10.9 или 12.9).

Процедура замены

1. Демонтируйте ступицу: снимите гайку подшипника, стопорное кольцо и выбейте ступицу съемником
2. Зафиксируйте ступицу в прессе, установив оправку под зону монтажа шпильки
3. Выпрессуйте старую шпильку, прикладывая усилие строго по оси
4. Очистите посадочное отверстие от грязи и заусенцев шабером
5. Запрессуйте новую шпильку прессом до упора, контролируя перпендикулярность

Обязательные проверки после замены: биение фланца ступицы (не более 0,05 мм), параллельность монтажной плоскости, свободное вращение подшипников. При установке колеса сначала наживляйте гайки вручную – перекос резьбы свидетельствует о неправильной посадке шпильки.

Тип ступицы	Усилие запрессовки	Критичные ошибки
Плавающая (грузовые авто)	8-12 тонн	Косая посадка, отсутствие оправки
Полуплотающая (легковые авто)	3-5 тонн	Повреждение сепаратора подшипника

Используйте только термообработанные шпильки с калиброванной зоной запрессовки. Самодельные изделия из прутка недопустимы из-за риска усталостного разрушения. После монтажа проверьте затяжку гаек динамометрическим ключом в два этапа: предварительный момент (50-70 Н∙м) и финальный (указанный производителем авто).

Ремонт сорванной резьбы метчиком

Перед началом работ демонтируйте колесо и снимите тормозной диск со ступицы для обеспечения свободного доступа к поврежденной шпильке. Тщательно очистите зону вокруг дефектной резьбы металлической щеткой и обезжирьте поверхность ацетоном или бензином.

Наденьте защитные очки и зафиксируйте ступицу в тисках через мягкие накладки, исключив ее проворачивание. Подберите метчик соответствующего размера (обычно М12х1.25 или М12х1.5 для легковых авто), проверьте его целостность и смажьте режущую часть густой смазкой для улавливания стружки.

Последовательность восстановления резьбы

1. Центрирование метчика: Установите метчик перпендикулярно отверстию ступицы. При необходимости используйте направляющую втулку.
2. Нарезка первого захода: Примените черновой метчик (№1). Совершайте пол-оборота вперед → четверть оборота назад для слома стружки.
3. Очистка канавок: После каждых 2-3 витков извлекайте метчик и удаляйте стружку щеткой.
4. Чистовая обработка: Пройдите отверстие средним (№2) и чистовым (№3) метчиками с обильной смазкой.

Тип метчика	Назначение	Особенности работы
Черновой (№1)	Первичное формирование профиля	Требует усиленного контроля перпендикулярности
Средний (№2)	Калибровка резьбы	Удаляет микронеровности после №1
Чистовой (№3)	Финальная доводка	Обеспечивает точное соответствие стандарту

После завершения нарезки промойте отверстие керосином под давлением для удаления остатков смазки и металлической пыли. Проверьте качество резьбы вкручиванием новой шпильки – ход должен быть плавным, без перекосов и заеданий. При появлении люфта или затрудненном ходе повторите обработку чистовым метчиком.

Установите шпильку, используя динамометрический ключ для затяжки в соответствии с требованиями производителя. Избегайте применения ударных инструментов – это может повторно повредить восстановленную резьбу.

Использование ремонтной шпильки с воротником

Ремонтная шпилька с воротником применяется при повреждении резьбовой части штатного крепежа, когда замена через ступицу невозможна или требует полного демонтажа узла. Конструктивно она отличается от стандартной наличием выступающего цилиндрического воротника, который выполняет роль упора и обеспечивает надежную фиксацию в посадочном отверстии диска.

Монтаж осуществляется путем запрессовки воротника в отверстие ступицы со стороны колесного диска. Для установки используется специальная оправка или гайка с шайбой, которые позволяют равномерно втянуть шпильку до плотного прилегания воротника к поверхности ступицы. Важно контролировать перпендикулярность положения оси шпильки во избежание перекоса.

Ключевые этапы установки

1. Подготовка отверстия: Очистить резьбу в ступице метчиком, удалить заусенцы и грязь.
2. Фиксация шпильки: Наживить гайку на резьбу, поместить шпильку в отверстие.
3. Запрессовка: Затягивать гайку до полного прилегания воротника к ступице (момент затяжки 15-20 Нм).
4. Контроль посадки: Проверить отсутствие люфта и параллельность шпильки соседним крепежным элементам.

Эксплуатационные ограничения: Запрещена установка на ступицы с трещинами или деформацией посадочных мест. Ремонтные шпильки нельзя использовать в тормозных системах с плавающим суппортом, где требуется точное позиционирование датчиков ABS. Допускается монтаж только на задней стороне ступицы – установка со стороны тормозного диска нарушает балансировку.

Параметр	Стандартная шпилька	Ремонтная с воротником
Способ крепления	Посадка внатяг	Фиксация воротником
Необходимость демонтажа ступицы	Требуется	Исключена
Макс. нагрузка (кН)	11.5	9.8

Важно: После установки провести пробную обкатку (5-7 км) с последующей проверкой момента затяжки колесных гаек. Комбинировать штатные и ремонтные шпильки на одном колесе запрещено – это вызывает неравномерное распределение нагрузки.

Обработка шпилек антикоррозийным составом

После установки новых шпилек или ремонта существующих обязательным этапом является нанесение антикоррозийного покрытия. Эта процедура предотвращает окисление металла под воздействием влаги, реагентов и температурных перепадов, характерных для эксплуатации автомобиля.

Используйте специализированные составы на основе цинка или керамики, устойчивые к высоким механическим нагрузкам и температуре. Нанесение проводится исключительно на чистую, обезжиренную поверхность резьбы и прилегающих участков шпильки.

Порядок обработки

1. Очистите шпильки и ступицу от загрязнений металлической щёткой.
2. Обезжирьте поверхности ацетоном или универсальным очистителем.
3. Нанесите антикоррозийный состав тонким слоем:
   • Для резьбы – используйте кисть или аэрозоль
   • На привалочную поверхность фланца – распылите состав
4. Дождитесь полной полимеризации состава (время указано производителем).

Важно: Избегайте попадания состава на тормозные диски и колодки! При случайном загрязнении – немедленно удалите средство растворителем.

Регулярная проверка состояния покрытия во время сезонного ТО увеличивает ресурс шпилек до 40% и предотвращает закисание резьбовых соединений.

Частые ошибки при запрессовке шпилек

Запрессовка новых шпилек переднего колеса кажется простой операцией, но даже небольшие отклонения от технологии приводят к серьезным проблемам в будущем. Неправильно установленная шпилька может сломаться или сорваться при затяжке колеса, что чревато потерей колеса в движении.

Основные ошибки связаны с подготовкой посадочного отверстия, силой и направлением приложения усилия при запрессовке, а также пренебрежением необходимыми процедурами контроля. Понимание этих типичных промахов критически важно для безопасной и долговечной работы колесного узла.

Распространенные ошибки и их последствия

• Перекос шпильки при запрессовке: Если шпилька входит в отверстие не строго параллельно оси ступицы/ступичного диска, возникает значительное напряжение в месте изгиба. Это резко снижает прочность шпильки и часто приводит к ее слому при последующей затяжке гайки или во время движения.
• Загрязнение посадочного отверстия: Наличие грязи, старой краски, ржавчины или окалины в отверстии под шпильку препятствует ее плотной и равномерной посадке. Шпилька сидит неплотно, возникает люфт, что ведет к биению колеса, ослаблению затяжки и повышенной усталостной нагрузке на резьбу и тело шпильки.
• Неправильное приложение усилия:
  • Ударная запрессовка (молотком): Крайне недопустимый метод. Удары деформируют резьбу шпильки, повреждают структуру металла (наклеп), создают микротрещины и не обеспечивают равномерного натяга. Риск немедленного или последующего скола резьбы или слома шпильки очень высок.
  • Недостаточное усилие запрессовки: Шпилька не достигает проектного натяга в отверстии. В результате она имеет люфт, легко проворачивается при затяжке гайки и не способна воспринимать рабочие нагрузки.
  • Чрезмерное усилие запрессовки: Может привести к деформации ступицы или ступичного диска (особенно алюминиевого), повреждению резьбы шпильки или даже к ее разрыву во время запрессовки.
• Отсутствие смазки: Запрессовка "на сухую" резко увеличивает требуемое усилие и риск перекоса. Правильная смазка (специальная монтажная паста, допущенная производителем) снижает трение, обеспечивает плавный ход шпильки и равномерный натяг.
• Использование нештатных методов крепления: Попытки "посадить" шпильку с помощью затяжки гайки (подтягивая ее для втягивания шпильки) категорически запрещены. Это создает огромные растягивающие напряжения в резьбе, неизбежно приводящие к ее срыву или поломке шпильки.
• Несоответствие размеров: Использование шпильки или установка ее в отверстие, не соответствующие точно спецификациям производителя транспортного средства (диаметр, длина, тип резьбы, посадка).
• Игнорирование контроля качества посадки: После запрессовки необходимо проверить отсутствие люфта шпильки (она не должна шататься или проворачиваться в отверстии) и убедиться, что она полностью и ровно села на свое посадочное место (упорный буртик или конус).

Ошибка	Правильное действие
Забивание молотком	Использование гидравлического или винтового пресса
Запрессовка без смазки	Обязательное применение разрешенной монтажной пасты
Неочищенное отверстие	Тщательная очистка отверстия от грязи, ржавчины, заусенцев
Перекос шпильки	Использование направляющей оправки или втулки для центровки
Посадка гайкой	Запрессовка только прессом до полной посадки

Соблюдение технологии запрессовки шпилек – не просто формальность, а необходимое условие безопасности. Экономия времени или пренебрежение правилами на этом этапе напрямую влияет на надежность крепления колеса и может стать причиной аварии.

Проверка центровки колеса после ремонта

После замены шпильки переднего колеса критически важно проверить и при необходимости отрегулировать центровку. Неправильная установка или деформация компонентов подвески во время ремонта могут вызвать отклонение углов установки колес, что приводит к ускоренному износу резины, ухудшению управляемости и повышенной нагрузке на детали ходовой части.

Даже незначительное смещение точек крепления или нарушение геометрии ступицы при демонтаже/монтаже влияет на схождение и развал. Игнорирование этой процедуры сводит на нет весь ремонт и создает риски для безопасности движения. Проверку выполняют в несколько этапов, используя как визуальные методы, так и специализированное оборудование.

Этапы и методы проверки

1. Визуальный осмотр:
   • Прокрутите колесо вручную, убедитесь в отсутствии биения диска о суппорт или элементы подвески.
   • Проверьте симметричность положения колеса в арке относительно другого колеса на этой оси.
2. Контроль на ходу (тест-драйв):
   • Проведите заезд на ровном участке дороги со скоростью 50-60 км/ч, отпустив руль.
   • Тревожные признаки: увод автомобиля в сторону, вибрация руля, неравномерный шум качения.
3. Инструментальная диагностика:
   • Используйте стенд компьютерной сход-развала для точного измерения углов установки колес (схождение, развал, кастер).
   • Сравните показатели с нормативами производителя для конкретной модели авто.

Критерии необходимости регулировки:

Параметр	Допустимое отклонение	Требует срочной коррекции
Схождение (общее)	±0°10'	> ±0°30'
Развал (на колесо)	±0°30'	> ±1°00'
Разница развала на оси	≤ 0°30'	> 0°45'

При обнаружении отклонений выполните регулировку углов установки колес согласно сервисной документации. Повторная проверка центровки обязательна после любых работ, затрагивающих крепежные узлы ступицы, рычаги подвески или рулевые тяги. Регулярный контроль геометрии колес продлевает срок службы шин и обеспечивает стабильность курсовой устойчивости.

Диагностика ступичного подшипника параллельно

При замене шпильки переднего колеса демонтаж колеса и тормозного диска обеспечивает прямой доступ к ступичному узлу. Это позволяет визуально и тактильно оценить состояние подшипника без дополнительной разборки. Проверьте наличие следов смазки на защитном колпачке и прилегающих поверхностях – течь указывает на разрушение сальника.

Зафиксируйте ступицу одной рукой, второй резко проверните фланец. Обращайте внимание на плавность хода: заедания, рывки или ощутимые провалы при вращении сигнализируют о дефектах дорожек качения. Одновременно прислушивайтесь к посторонним звукам – скрежет или хруст подтверждают критический износ тел качения.

Методы выявления люфта и дефектов

Установите монтажную лапу домкрата под поворотный кулак для снятия нагрузки с подшипника. Последовательно выполните:

1. Радиальный люфт: Захватите ступицу сверху и снизу, попытайтесь раскачать в вертикальной плоскости. Допустимый зазор – до 0,05 мм.
2. Осевой люфт: Приложите ладонь к торцу ступицы, толкайте/тяните вдоль оси вращения. Чувствительный ступенчатый ход недопустим.
3. Деформация сепаратора: Вращайте ступицу с переменным усилием. Периодическое заклинивание свидетельствует о повреждении сепаратора.

Обнаружение дефектов требует немедленной замены подшипника. Совмещение операций экономит время – при снятии ступицы для запрессовки нового подшипника доступ к шпилькам становится максимальным.

Когда требуется замена всей ступицы целиком

Замена ступицы в сборе становится необходимой при критических повреждениях самого корпуса узла. Это происходит, если гнезда для установки шпилек сильно деформированы, сорваны или имеют глубокие трещины из-за ударных нагрузок (например, после сильного удара по колесу или ДТП). В таких случаях восстановление посадочных мест невозможно или экономически нецелесообразно.

Еще одна распространенная причина – разрушение подшипникового узла. Если подшипник ступицы заклинил, перегрелся и прогорел, его расплавленные элементы часто повреждают посадочную поверхность внутри ступицы. Шлифовка или расточка не гарантируют точную геометрию, необходимую для долговечной работы нового подшипника, поэтому установка цельного узла надежнее.

Дополнительные факторы, требующие полной замены

• Коррозионное разрушение: Глубокая коррозия в зоне крепления шпилек или фланца, ведущая к потере прочности металла.
• Износ шлицов/посадочных мест под датчики ABS: При невозможности надежной фиксации датчика или приводного вала (для ведущих колес).
• Экономическая невыгодность ремонта: Стоимость новой ступицы зачастую сопоставима с работами по многократной замене отдельных шпилек и восстановлению резьбы.
• Нарушение геометрии: Искривление фланца ступицы, вызывающее биение колеса, которое невозможно устранить правкой.

Проблема	Почему требует замены ступицы
Сорванные/разбитые резьбы в гнездах под шпильки	Восстановление резьбы (нарезка ремонтной, установка втулок) ненадежно под высокие нагрузки колеса.
Трещины в корпусе ступицы	Трещины создают риск внезапного разрушения узла под нагрузкой, что опасно.
Критический износ посадочного места под подшипник	Новый подшипник не будет держаться плотно, что приведет к его ускоренному выходу из строя.

Решение о замене принимается после тщательного осмотра. Если повреждения затрагивают основной корпус ступицы, а не только съемные шпильки – установка нового узла является единственно безопасным вариантом.

Список источников

При подготовке материала использовались специализированные технические руководства и практические наработки в области авторемонта. Акцент сделан на официальных рекомендациях производителей и проверенных методиках.

Ниже приведены ключевые источники, на основе которых составлена статья. Все материалы содержат детальные инструкции по демонтажу, установке и диагностике крепежных элементов ходовой части.

1. Официальные сервисные мануалы производителей автомобилей
2. Технические руководства по ремонту ходовой части (издательства Delphi, Bosch)
3. Пособия по автомобильному крепежу: ГОСТ Р ИСО 898-1, ГОСТ 11738-84
4. Видеоинструкции сертифицированных автомехаников
5. Методические материалы автотехникумов по замене колесных компонентов
6. Отчеты об испытаниях шпилек в лабораториях автокомпонентов

Видео: Способ быстрой замены колесной шпильки / Замена болта ступицы на новую/


• 29 дюймов для бездорожья - плюсы больших колес на Ниве

• Тест-драйв Porsche 911 Carrera 4S

• Toyota Avensis - особенности и характеристики
