Замена ШРУСа Пассат B5 - конкретные действия пошагово и нюансы процесса

Статья обновлена: 04.08.2025

Шарниры равных угловых скоростей (ШРУСы) в трансмиссии Volkswagen Passat B5 подвержены естественному износу, особенно при эксплуатации в сложных дорожных условиях. Характерный стук при поворотах или разгоне сигнализирует о необходимости замены проблемного узла.

Данная инструкция поможет выполнить замену внешнего ШРУСа на Пассате Б5 своими силами. Мы разберем ключевые этапы процесса, нюансы демонтажа привода, особенности конструкции и необходимые меры предосторожности для безопасного и качественного ремонта.

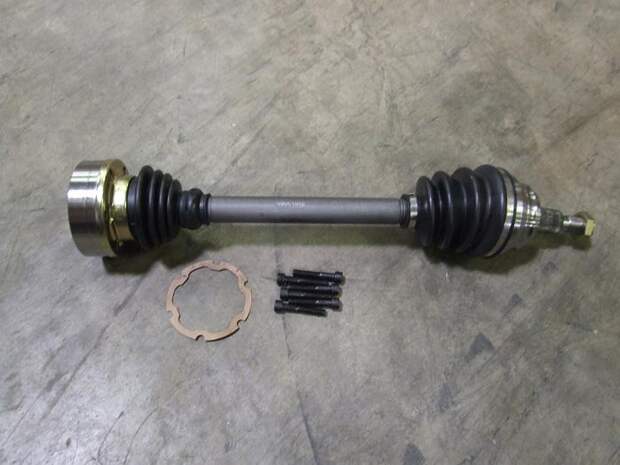

Подбор новых узлов: отличия ШРУСа Passat B5

При выборе нового ШРУСа для Passat B5 критически важно учитывать модификацию трансмиссии и год выпуска автомобиля. Конструкция наружных и внутренних гранат различается для 2WD и 4WD (4Motion), а также между двигателями с продольным и поперечным расположением.

Производители используют разные материалы корпуса и типапы пыльников: OEM-детали (GKN, Löbro) предлагают термопластиковые кожухи, рассчитанные на агрессивные нагрузки, тогда бюджетные аналоги часто применяют резину с пониженной морозостойкостью. Особое внимание уделите посадочным размерам шлицев – существуют три варианта диаметров выходного вала КПП для внутренних ШРУСов: 96мм, 100мм и 108мм.

Ключевые критерии выбора

Тип привода:
- Для 2WD наружные ШРУСы унифицированы (40 зубьев), внутренние варьируются по длине.
- Для 4Motion внутренние гранаты имеют иную конструкцию крепления к межосевому дифференциалу.
Конструкция пыльника:
- Термопластик (OEM) vs резина (аналоги)
- Наличие усилительных ребер на гофре
Производители:

Бренд	Особенности	Применимость
GKN	Оригинальные комплекты, стальные сепараторы	Все модификации
Löbro	Специальные сплавы корпусов	Дизельные версии
Sasic	Бюджетные аналоги с хром-молибденовыми шариками	B5 до 2001г

Версии двигателей: Для TDI требуются усиленные внутренние валы из-за высокого крутящего момента.

Важно: Большинство производителей указывают в каталогах тип ШРУСа по VIN или артикулу заменяемой детали – настоятельно рекомендуется сверить маркировку демонтированного узла перед покупкой.

Необходимый инструмент: специнструменты для конкретных гаек

Ступичная гайка на передней подвеске Passat B5 затянута с исключительно высоким моментом (до 300 Нм) и требует специализированного ключа – попытки использовать несоответствующий инструмент гарантированно приводят к повреждению граней. Искривление или срыв профиля гайки заблокирует дальнейший демонтаж без применения экстренных методов вроде сварки или резки.

Конструкция стабилизатора и наконечников тяг также предусматривает уникальные гайки со шлицовым профилем, недоступные для стандартного набора головок. Применение разводных ключей здесь провоцирует деформацию металла, что осложняет последующее обслуживание ходовой части и повышает риск потери управления.

Ключевые специнструменты

Инструмент	Спецификация	Целевое применение
Глубокая торцовая головка	30 мм или 32 мм (с внутр. шестигранником под вороток)	Демонтаж контрольно-стяжной гайки ступицы (требует удлинителя ≥ 50 см)
Профильный ключ-шарнир	M16×1.5 с наружными зубьями (Hex-Triple Square®, тип XZN)	Откручивание стопорных гаек стабилизатора и рулевых тяг
Динамометрический ключ	Диапазон 80-400 Нм с переходником под ½"	Точная затяжка ступичной гайки (280-300 Нм) согласно регламенту VAG
Ударный гайковерт высокой мощности (опционально)	Момент ≥ 600 Нм	Срыв "закоревших" гаек ступиц при наличии доступа к питанию 220В

Специфичные шлицевые профили (XZN) реализуются только в виде бит премиум-брендов типа Hazet или Stahlwille – дешевые аналоги ломаются под нагрузкой и оставляют частицы стали в гранях крепежа.

Обеспечение безопасности: установка на домкрат и страховка

Перед подъемом автомобиля убедитесь в надежности поверхности: площадка должна быть ровной, твердой (асфальт, бетон) и свободной от уклона. Переключите коробку передач в положение «P» (автомат) или включите первую передачу (механика), затяните ручной тормоз до упора. Под колеса противоположной оси установите противооткатные упоры (кирпичи, колодки).

Найдите штатные точки поддомкрачивания под порогами автомобиля (указаны стрелками в заводской инструкции). Никогда не устанавливайте домкрат на пластиковые обвесы, элементы выхлопа или топливные магистрали. Используйте только исправное гидравлическое оборудование с грузоподъемностью не менее 1,5 тонн и резиновой прокладкой на опорной площадке. Работайте в перчатках и защитных очках.

Процедура подъема и страхования

Плавно поднимите автомобиль до отрыва колеса от земли на 2-3 см
Немедленно установите страховочную подставку под силовую точку кузова (лонжерон, усиленную зону порога)
Опустите домкрат до полного контакта подставки с кузовом
Повторите процедуру с домкратом в другой точке для двусторонней страховки

Критичные запреты:

Не находитесь под автомобилем без страховочных подставок. Не используйте вместо подставок камни, деревянные чурбаки или колесные диски. Проверяйте устойчивость конструкции легким покачиванием кузова рукой перед началом работ.

Элемент	Требование
Домкрат	Гидравлический, 2+ т, с фиксатором
Подставки	Стальные, рифленая опора, высота 25-35 см
Контроль	Два контакта кузова с подставками + домкрат как резерв

Демонтаж колеса: фиксация положения болтов

При демонтаже колеса для замены ШРУСа критически важно зафиксировать его исходное положение относительно ступицы. Это связано с тем, что болты крепления с конической посадкой на Volkswagen Passat B5 создают индивидуальные следы на поверхности диска при затяжке. Нарушение позиционирования при повторной установке приводит к дисбалансу и биению колеса на высоких скоростях.

Для разметки используйте несмываемый маркер или керн. Нанесите метки на двух ключевых зонах: на самом колесном диске (ближе к центру) и прилегающей поверхности ступицы или тормозного ротора. Дублирование меток минимизирует риск их случайного стирания во время работ и гарантирует точность обратной сборки.

Очистите ступицу и внутреннюю поверхность диска от грязи металлической щеткой
Пронумеруйте болты крепления от 1 до 5, нанося цифры на их головки и соответствующие точки на диске
Проведите сплошную линию через центр ступицы на колесный диск (основная метка совмещения)
Добавьте контрольную диагональную черту от ступицы к диску для страховки
Пометьте положение колеса относительно подвески (пример: риска на внутреннем ободе напротив рычага)

Важно: Не применяйте краску, термометки или наклейки – они могут отслоиться при нагреве или вибрации.

Снятие защиты двигателя для доступа (при наличии)

Защита двигателя (металлическая или пластиковая) на Пассате Б5 устанавливается для предохранения подкапотного пространства от грязи и механических повреждений. Перед началом работ убедитесь в наличии свободного доступа к крепежным элементам – для этого может потребоваться частичное снятие переднего бампера или перемещение авто на подъемнике/эстакаде.

Процесс демонтажа требует последовательности, так как защита фиксируется болтами и саморезами разного типа. Расположение крепежей и их количество могут варьироваться в зависимости от модификации защиты – внимательно осмотрите элемент перед откручиванием.

Порядок снятия защиты

Установите автомобиль на ровную поверхность, зафиксируйте колёса противооткатными упорами.
Определите тип крепежа (Torex/TX, шестигранник или головка). Чаще используются болты под ключ на 10 мм и саморезы с внутренним шестигранником.
Открутите крепёж по периметру защиты, начиная с передней части. Отложите болты отдельно – часть может отличаться длиной.
Придерживайте защиту рукой при удалении последних болтов во избежание падения.
Аккуратно потяните щит вниз и назад, обходя элементы выхлопной системы, и извлеките из-под машины.

Важно: Если защита сильно загрязнена или деформирована – очистите её и выровняйте до установки. Осмотрите крепёжные гнёзда в кузове на предмет коррозии.

Отсоединение оси рулевой рейки от ступицы

После демонтажа ступичной гайки снимите шплинт или стопорное кольцо (при наличии), фиксирующие рулевую тягу в поворотном кулаке. Очистите резьбовое соединение и зону контакта узла металлической щеткой: налипшая грязь часто затрудняет выпрессовку.

Подготовьте жидкость типа WD-40 для обработки соединения. Равномерно нанесите состав на резьбовой участок палец тяги и отверстие приводного кулака, выждате 10-15 минут для размягчения отложений.

Наденьте съемник шаровых опор на палец рулевой тяги так, чтобы рычаг инструмента упирался в торец поворотного кулака правильной стороной.
Плавно создавайте усилие вращением ключа без рывков. Соединение выдет с характерным щелчком
Проверьте свободный ход пальца: он должен легко извлекаться вручную после частичного выхода из гнезда. Если движение затруднено, повторите нанесение растворителя.
При заклинивании используйте ударный съемник "гарпунного" типа – его центрирующий штырь бьёте в сплющенный торец тяги через молоток. Удар только перпендикулярно оси пальцяг движение

Риски: деформация пыльника тяги при неправильном направлении усилия, срыв резьбы на пальце
На Passat B5: фланец болта крепления шарового пальца надо вынимать вниз

Освобождение тормозного суппорта без разборки

Начните с визуального осмотра суппорта через колесные проемы – убедитесь в отсутствии механических повреждений корпуса или тормозных шлангов. Подготовьте монтажную лопатку или большой плоский шпатель либо прочный металлический скребок с тупой кромкой.

Перед операцией поставьте автомобиль на ручной тормоз и установите противооткатные упоры под противоположные колеса. Снимите колесо с нужной стороны – доступ к тормозному механизму необходим.

Ключевые операции:

Сожмите поршень: Вставьте лопатку между задней стенкой тормозной колодки и поверхностью диска. Аккуратными ударами киянки по рукоятке инструмента направляйте колодку внутрь суппорта, создавая давление для вдавливания поршня.
Примените рычажный принцип: Если поршень не двигается – разместите лопатку под углом между колодкой и диском и нажимайте вниз, используя рычаг металла диска как точку опоры. Избегайте перекосов!

Этап	Проверка состояния
После вдавливания	Прокрутите диск рукой – он должен вращаться без заеданий или контакта с колодками
Верните колесо	Перед монтажом колеса слегка нажмите педаль тормоза несколько раз для восстановления рабочего зазора

Важно: Способ применим только для плавающих (однопоршневых) суппортов! При повторяющемся заклинивании необходим демонтаж и диагностика направляющих.

Демонтаж тормозного диска со ступицы

Предварительно убедитесь, что суппорт полностью снят и отведен в сторону, либо висит на проволоке, исключая нагрузку на тормозной шланг. Зафиксируйте автомобиль на домкратных подставках, колесо снято, а рычаг переключения КПП поставлен в нейтральное положение (для передней оси). Осмотрите крепление диска к ступице на наличие фиксирующих элементов: мелких стопорных винтов или загибающихся усиков от металлической шайбы ступицы.

Обработайте соединение диска со ступицей проникающей смазкой типа WD-40 или аналогичной, уделяя внимание посадочному пояску и отверстиям под шпильки. Дайте смазке время подействовать, особенно если заметны следы интенсивной коррозии. Используйте металлическую щетку для очистки открытой части шпилек и краев ступицы – это снизит риск "прикипания".

Пошаговые действия:

Снимите фиксаторы (при наличии). Найдите стопорный винт, который может крепить диск к ступице через отверстие в самом диске. Обычно он располагается рядом с одной из шпилек. Примените ударную отвертку или шестигранный ключ соответствующего размера с усилителем (рычагом), вращая против часовой стрелки. Если винт "слизан" или закручен с большим моментом, используйте экстрактор. Удалите снятый винт полностью.
Снимите тормозной диск. Резко ударьте молотком средней силы через деревянную или резиновую проставку по ободу диска с тыльной стороны. Чередуйте точки ударов (например, сверху и снизу, слева и справа), не бейте по фрикционной поверхности! Разрушьте ржавчину и кристаллизовавшуюся смазку между диском и ступицей направленными вибрациями.
Используйте съемник при сильном прикипании. Если диск не сдвигается ударными методами, установите съемник типа "трехлапый" за фрикционную поверхность диска, жестко зафиксировав его центральный винт на шпильке ступицы (используйте гайку с проставкой). Усиливайте винт съемника равномерно и медленно, до характерного щелчка или сдвига диска. Не прилагайте чрезмерного усилия – существует риск деформации диска!
Демонтируйте диск. После сдвига диска снимите его со шпилек ступицы. Если диск по-прежнему не поддается, повторите обработку смазкой и ударное воздействие/растяжение съемником, попутно прогревая зону стыка строительным феном или осторожно маленьким газовой горелкой (избегайте перегрева ШРУСа и подшипника!).

Важные нюансы:

Не повредите ШРУС: Молоток применяйте строго контролируемо, ударяя только по диску или его тыльной металлической части, избегая ударов по кулаку поворотного шарнира или ШРУСу.
Замена крепежа: Вышедший из строя стопорный винт обязательно замените новым оригинальным или качественным аналогом. Не оставляйте вместо него обычный болт.
Очистка ступицы: После демонтажа железной щеткой тщательно зачистите посадочную плоскость ступицы от ржавчины и грязи до чистого металла для корректной установки нового диска.

Выбивание датчика ABS из поворотного кулака

Датчик ABS часто прикипает к кулаку из-за коррозии и грязи, что превращает демонтаж в сложную задачу. Прямое силовое воздействие рискует повредить хрупкий корпус сенсора или его проводку, поэтому метод требует осторожности и точности.

Используйте молоток и выколотку из мягкого металла (например, меди) или прочной пластиковой наставки. Уприте наконечник инструмента строго в металлический фланец датчика у основания, избегая контакта с пластиковым корпусом или проводами.

Обработать проникающей смазкой:
За 10–15 минут до работ нанесите WD-40 или аналог на стык датчика и посадочного отверстия.
Выбивать короткими ударами:
Наклоните выколотку под углом 15–20° относительно оси датчика. Наносите легкие постукивания по фланцу, переставляя точку приложения по окружности для равномерного смещения.
Контролировать усилие:
При отсутствии движения после 5–7 ударов повторите обработку смазкой. Не применяйте грубую силу – это гарантированно сломает датчик.
Извлечь остатки при обломе:
Если пластиковая часть оторвалась, а металлическая гильза осталась в кулаке:
- Пролейте отверстие кипятком для расширения алюминия кулака
- Аккуратно выбейте гильзу узкой выколоткой внутрь ступицы
- Зачистите посадочное место перед установкой нового датчика

Высвобождение пальца шаровой опоры

После отсоединения ступицы от поворотного кулака шаровую опору необходимо безопасно отделить от рычага подвески. Для этого зафиксируйте рычаг монтировкой или мощной отверткой, предотвращая его смещение при ударном воздействии. Надежно закрепите съемник шаровых опор на рычаге, установив его лапы под опорой строго параллельно плоскости крепления.

Продвиньте центральное винтовое жало съемника до упора в палец шаровой опоры. Обильно обработайте зону резьбы съемника и стык пальца с втулкой рычага проникающей смазкой (WD-40 или аналогичной), уделяя особое внимание коррозионным участкам. Используйте удлинитель ("трещотку") для создания равномерного усилия при закручивании центрального винта съемника.

Ключевые этапы:

Плавно затягивайте центральный винт съемника до характерного щелчка, указывающего на сдвиг пальца
При закисании резьбы: открутите съемник, повторно нанесите смазку, аккуратно простучите молотком по корпусу рычага возле опоры
Избегайте ударов по пальцу напрямую – это повредит резьбу или полимерный вкладыш
После отделения опоры очистите посадочное гнездо рычага металлической щеткой

Ошибка	Последствие	Решение
Перекос лап съемника	Срыв резьбы на пальце	Выровнять инструмент, проверить параллельность
Чрезмерная сила удара	Деформация рычага	Использовать съемник с гидравлическим усилителем
Игнорирование смазки	Заклинивание резьбы съемника	Повторная обработка жидкостью типа "жидкий ключ"

Контролируйте усилие при пользовании съемником: чрезмерная затяжка провоцирует сколы на гранях гайки или разрушение пальца. При сохранении заклинивания нагрейте рычаг горелкой до 150-200°C в зоне запрессовки (избегая температурного воздействия на сайлентблоки) и повторите процедуру. Убедитесь в отсутствии механических повреждений резьбовой части после демонтажа.

Отсоединение стабилизатора поперечной устойчивости

Поддомкратьте переднюю часть автомобиля и снимите колесо со стороны заменяемого ШРУСа. Обеспечьте устойчивость машины на подставках, исключив риск сдвига. При работе с крепежом стабилизатора используйте проникающую смазку для закисших соединений, так как гайки склонны к прикипанию.

Осмотрите крепление стабилизатора к рычагу подвески. На Пассате Б5 оно фиксируется скобой с двумя болтами 13 мм либо одним центральным болтом. Заблокируйте контргайку ключом, открутите крепёж ударным гайковёртом или головкой с длинным воротком. Старайтесь не допускать проворачивания резиновых втулок стойки стабилизатора.

Аккуратно отведите скобу стабилизатора вниз либо снимите её полностью
Извлеките резиновую втулку из посадочного гнезда рычага
Отожмите стойку стабилизатора от рычага при помощи монтажной лопатки

Тип крепления	Особенности снятия
Двухболтовое	Выкручиваются симметричные M13 болты
Центральный болт	Требует фиксации эксцентриковой шайбы

При отводе стойки зафиксируйте стабилизатор стяжками, чтобы предотвратить его резкое смещение. После демонтажа проверьте состояние сайлент-блоков – при трещинах или деформации замените втулки. Установка производится в обратной последовательности с дотяжкой гайки динамометрическим ключом согласно мануалу.

Специфика ослабления ступичной гайки на Volkswagen Passat B5

Ступичная гайка на Passat B5 затянута с экстремальным моментом (до 300 Н·м), усложнённым плюсовым доворотом на 90-180°. Дополнительно осложняют задачу коррозионное закисание резьбы, примерзание привода к шлицам ступицы, а также склонность вала к проворачиванию при попытке откручивания. Подход требует применения специальной инструментальной базы для безопасного срыва соединения без повреждения компонентов.

Ключевой особенностью является необходимость фиксации приводного вала от вращения. Для этого используется металлический стопорный штифт, вставляемый в технологическое отверстие ступицы через канавку крепёжного фланца. Отсутствие такой блокировки делает процедуру невыполнимой - стандартные методы (торможение педалью или РХХ) не обеспечивают достаточную стабилизацию шлицевого соединения под критическими нагрузками.

Рекомендованные инструменты и методы:

Усиленный вороток с трубой-удлинителем (минимум 1,5 м)
Ударная головка не менее 17 мм с шестигранным профилем
Проникающая смазка (WD-40 или аналоги) с выдержкой 30-60 минут
Нагрев горелкой при закисании (температурная обработка гайки, не шарового шарнира)
Калиброванный динамометрический ключ для контролируемого срыва

Неприменимы деформируемые методы: рывковое усилие штатным ключом без удлинителя гарантированно слизывает грани. При разрушении граней гайки потребуется высверливание штифта на карданном шарнире для снятия привода целиком с последующим демонтажем прессом. Новую гайку используют с фиксатором резьбы Loctite 243 и затягивают с предписанным моментом заводом-изготовителем.

Выемка ШРУСа из коробки передач (чулка)

Зафиксируйте автомобиль на подъемнике или эстакаде, снимите колесо с нужной стороны. Демонтируйте элементы, препятствующие доступу к ШРУСу: отсоедините шаровую опору нижнего рычага от поворотного кулака, снимите рулевой наконечник. Ослабьте хомут пыльника ШРУСа на внутренней части привода, находящейся в коробке передач.

Открутите болт крепления ступицы – он расположен в центре колесного диска под декоративным колпаком. Используйте съемник для ШРУСов (типа «три лапы»), аккуратно выпрессовывая наружный ШРУС из ступицы. Приложите усилие равномерно, исключая перекосы – это предотвратит повреждение подшипника.

Подготовьте емкость для сбора течей трансмиссионного масла.
Нанесите проникающую смазку на шлицы перед извлечением.
Возьмите монтировку или рычаг из прочного металла.

Расположите монтировку между картером коробки передач и фланцем внутреннего ШРУСа. Плавно, без ударов, надавите для смещения шлицов вала из зацепления. Корпус ШРУС должен легко выйти из посадочного места – если требуется значительное усилие, дополнительно обработайте соединение WD-40. Контролируйте вывод вала во избежание повреждения сальника дифференциала.

Распространенные ошибки	Последствия
Вытягивание за наружный ШРУС	Разрушение шлицевого соединения
Применение ударных инструментов	Деформация фланца или корпуса КПП
Перекос при выпрессовке	Повреждение сальника дифференциала

При замене ШРУСа планомерно осматривайте посадочную зону в коробке передач – следы сколов или заусенцев потребуют дополнительной обработки перед установкой новой детали.

Подготовка привода к замене: промывка шлицов

Некачественная очистка шлицевого соединения ведет к некорректной посадке нового ШРУСа: остатки старой смазки, пыли или металлической стружки создают люфт. Это провоцирует ускоренный износ детали, вибрации при движении и риск повторного выхода привода из строя уже через несколько тысяч километров.

Тщательная промывка удаляет загрязнения из пазов приводного вала и внутренних каналов корпуса ШРУСа. Используйте органический растворитель (бензин "Калоша", уайт-спирит) либо специальный очиститель тормозов – они эффективно растворяют засохшую графитную смазку. Ни в коем случае не применяйте воду или водосодержащие составы – это вызовет коррозию шлицов.

Технология обработки:

Наденьте перчатки и защитите глаза
Сотрите основные загрязнения ветошью без ворса
Обильно промойте шлицы растворителем, используя жесткую щетку для проникновения в пазы
Удалите остатки средства чистой сухой салфеткой
Дополнительно продуйте соединение сжатым воздухом

Контроль качества: после промывки поверхности металла должны быть сухими, гладкими, без видимых отложений и задиров. Ниши зубьев обязаны оставаться чистыми – проверьте их с помощью зубочистки или тонкого металлического шила.

Снятие защитного пыльника с механизма

Отогните края пыльника от посадочных канавок на ШРУСе и приводе при помощи узкой плоской отвертки или специального съёмника. Действуйте осторожно, чтобы не повредить резиновое уплотнение. Если установлены металлические хомуты типа "стяжка", их потребуется аккуратно разогнуть пассатижами.

Полностью стяните пыльник в сторону ступицы или коробки передач (в зависимости от типа ШРУСа - внешний или внутренний). Проверьте состояние защитного кольца внутри пыльника: при сильной деформации или коррозии его необходимо заменить.

Очистите посадочную поверхность ШРУСа от старой смазки ветошью
Осмотрите корпус шарнира на предмет трещин или следов вымывания смазки
Убедитесь в отсутствии металлической стружки во внутренних каналах механизма
Зафиксируйте деталь в тисках через мягкие прокладки при необходимости демонтажа

Важно: На данном этапе не используйте острые предметы для чистки шариковых канавок – риски повреждения могут привести к ускоренному износу нового шарнира.

Выпрессовка наружного ШРУСа монтажной лапой

После демонтажа ступицы и отсоединения поворотного кулака, наружный ШРУС зафиксирован внутри ступичного подшипника силой запрессовки. Для его извлечения применяется съемник типа "монтажная лапа" с гидравлическим или механическим приводом. Ключевой этап – правильная установка съемника: центральный шток упирается в хвостовик гранаты строго по оси, а захваты лапы надежно фиксируются за тыльную часть ступицы, за выточки или технологические пазы.

Начинайте равномерное приложение давления гидравлическим насосом или вращением винта механического съемника. Контролируйте соосность штока – перекосы недопустимы. Граната выйдет рывком при достижении критического усилия; заранее подготовьте деревянный брусок под деталь для амортизации падения. Избегайте ударов молотком по съемнику – это повредит ступицу и резьбу штока. После выпрессовки очистите посадочное отверстие ступицы от грязи и остатков смазки.

Особенности работы на Passat B5:

Используйте спецсъемник типа VAG 3040 (или качественный аналог), обычная "трехлапка" не обеспечит равномерного усилия.
Торец хвостовика гранаты имеет проточку под стопорный штифт пода – убедитесь, что шток упирается в гладкую поверхность вокруг нее.
При коррозии резко повышается усилие выпрессовки – обработайте соединение WD-40 за 10 минут до работы.

Подбор стопорных колец по толщине канавки

Определение правильной толщины стопорного кольца критически важно для надежной фиксации ШРУСа в ступице либо коробке передач. Замерьте глубину посадочной канавки на приводном валу (гранате) с помощью микрометра или штангенциркуля с глубиномером. Повторите измерения в минимум трех точках по окружности вала, так как канавка может иметь незначительные отклонения.

Сравните полученный средний показатель глубины канавки с типоразмерами доступных стопорных колец. Стандартные толщины обычно варьируются от 1,9 мм до 2,7 мм с шагом 0,1 мм. Идеальное кольцо должно заходить в паз с ощутимым сопротивлением при запрессовке (не свободно!), но без деформации или закусывания. Выступающая над канавкой часть после установки должна составлять 0,3–0,8 мм.

Частые ошибки при выборе:

Слишком тонкое кольцо - приводит к люфту и выскакиванию вала
Чрезмерно толстое кольцо - усложняет монтаж и может повредить посадочное место
Игнорирование замеров - использование "оригинального" размера без проверки износа канавки

Пример соответствия канавки/кольца (Passat B5)
Глубина канавки (мм)	Рекомендуемая толщина кольца (мм)
1,80–1,85	1,9–2,0
1,86–1,95	2,1–2,2
1,96–2,05	2,3–2,4

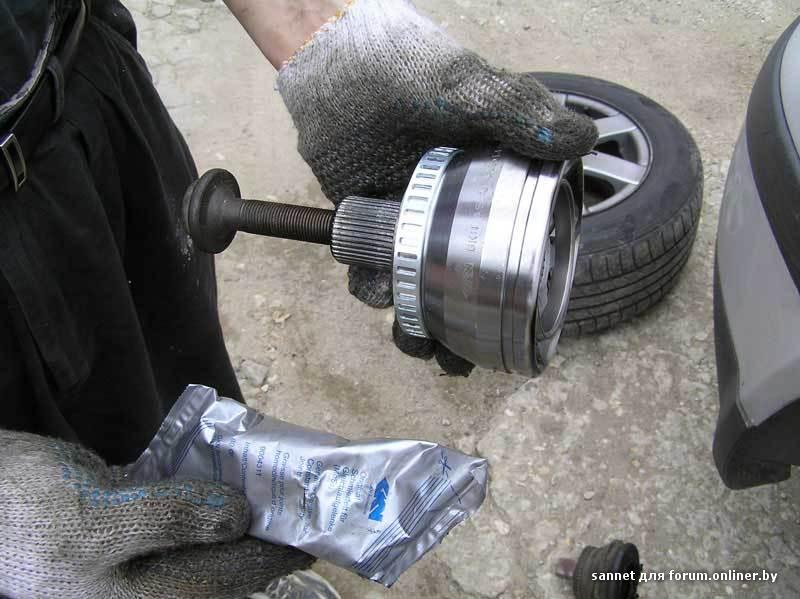

Набивка ШРУСа специальной смазкой в полость

Используйте исключительно предназначенную для ШРУСов пластичную смазку (часто молибденсодержащую, зеленого или темно-серого цвета). Обычный "Литол" недопустим – он не выдерживает ударных нагрузок и высоких температур шарнира. Перед нанесением тщательно очистите все компоненты ШРУСа от старой смазки и грязи ветошью и растворителем, затем просушите сжатым воздухом. Малейшие абразивные частицы ускорят износ деталей.

Распределите ⅔ нормы смазки по рабочим поверхностям: Наденьте перчатки и вручную втирайте состав в канавки наружного корпуса, дорожки внутренней обоймы "подковы" и шарики. Убедитесь, что тонкий слой покрыл все контактные зоны – это обеспечит первичную защиту при пуске узла. Для внутреннего трипода предварительно заполните смазкой пространство между роликами и корпусом.

Последовательность наполнения полости

Уложите шарики/ролики на штатные места вручную. Проверьте плавность хода компонентов.
Заполните внутренний объем шарнира оставшейся смазкой (примерно 100–120 г для внешнего ШРУСа, 80–100 г – для внутреннего).
Распределите часть состава по внутренней поверхности нового пыльника тонким слоем для облегчения монтажа.
Насадите пыльник на вал, аккуратно заправляя резину без перекосов и заломов.
Затяните хомуты с усилием 12–15 Н·м, исключая проворачивание пыльника и выдавливание смазки.

Важно: Не используйте шприц – набивка вручную гарантирует равномерное распределение без пустот.

Контроль: После сборки переместите ШРУС вручную в пределах хода – смазка должна равномерно заполнять полость без избыточного сопротивления. Выступившие излишки удалите ветошью.

Запрессовка нового узла без повреждения пыльника

Очистите фланец ведущего колеса и посадочное отверстие в ступице от грязи, старой смазки и следов коррозии. Плотно наденьте новый пыльник ШРУСа на вал привода, убедившись, что он полностью зафиксирован в канавке под стопорным кольцом, и обработайте тонким слоем рекомендованной смазки защищенную область гранаты.

Нанесите небольшое количество смазки на шлицы внутреннего кольца шарнира и на ведущий фланец. Совместите шлицы нового ШРУСа с пазами фланца ступицы, медленно наденьте узел на вал. Крайне важно обеспечить соосность деталей – малейший перекос при запрессовке гарантированно повредит пыльник или корпус шарнира.

Ключевые этапы запрессовки

Соберите гидравлический пресс с специальной наборной оправкой: большая чаша под диаметр наружного кольца ШРУСа и направляющий палец меньшего диаметра под центральное отверстие вала.
Поместите узел привода в пресс так, чтобы шток пресса давил строго по центру через оправку на внешнее кольцо ШРУСа. Контролируйте отсутствие контакта прессующего инструмента с резиновым пыльником.
Плавно создавайте давление, двигая шток пресса. Усилие должно прикладываться равномерно.
Прессуйте до характерного глухого щелчка, сигнализирующего о полной посадке ШРУСа до упора во фланец ступицы.
Сразу после установки, проверьте положение и целостность пыльника – он не должен быть натянут, перекручен или иметь разрывы.

Параметр	Рекомендуемое значение
Усилие запрессовки (Ø32мм)	5 - 8 тонн
Макс. допустимый перекос	< 1°

Критические моменты:

Никогда не упирайтесь прессом в сам вал привода или пыльник – это мгновенно выведет их из строя.
Используйте только пластиковые или алюминиевые переходники для распределения усилия при отсутствии стальной оправки нужного размера.
После запрессовки защитную крышку ступичного подшипника установите до конца и убедитесь в свободе хода ШРУСа, провернув вал вручную.

Регулировка хомутов пыльника затяжным ключом

После установки нового пыльника ШРУСа временные пластиковые хомуты сразу подлежат замене на металлические. Используйте специальные червячные хомуты с фиксирующим винтом, позволяющие плавно регулировать усилие обжима. Оптимальная ширина ленты – 8–10 мм для гарантии равномерного прилегания к поверхности без перекосов.

Узкогубцами предварительно сожмите хомут на 5–7 мм меньше расчетного диаметра основания пыльника, создав запас для подтяжки. Важно избегать контакта ключа с резиной – инструмент должен воздействовать исключительно на металлическую ленту для предотвращения повреждений.

Ключевые этапы затяжки:

Вставьте шлиц затяжного ключа в прорезь винтового механизма хомута.
Давите на инструмент строго перпендикулярно оси винта до возникновения умеренного сопротивления.
Докрутите винт на 1/4–1/2 оборота после момента первичного натяга.
Проверьте равномерность обжима: пыльник не должен иметь складок или пережатых участков.

Контроль качества: пальцами проверьте смещение пыльника вдоль оси шарнира – корректно затянутый хомут исключает прокручивание, но допускает легкое проворачивание резины на 10–15° без усилий. Излишки металлической ленты после затяжки аккуратно обрежьте кусачками.

Диаметр основания пыльника (мм)	Рекомендуемый момент затяжки (Нм)	Макс. длина выступа ленты (мм)
60–70	3.5–4.2	20
71–85	4.3–5.0	25

Важно: запустите двигатель, поверните руль до упора в обе стороны и визуально убедитесь в отсутствии биения пыльника при вращении колес. Появление масляных пятен вокруг хомутов через 10-15 км пробега сигнализирует о недостаточной затяжке.

Правильная последовательность сборки подвески

После замены ШРУСа восстановление подвески требует строгого соблюдения технологического порядка, чтобы избежать повреждения новых компонентов и гарантировать правильное функционирование ходовой части. Пренебрежение этапами затяжки резьбовых соединений под нагрузкой ведёт к преждевременному разрушению сайлентблоков, деформации рычагов и потере управляемости.

Все резьбовые соединения с резинометаллическими элементами затягиваются исключительно под весом автомобиля для снятия механических напряжений. Предварительная фиксация выполняется только для грубой сборки конструкции с минимальным усилием, необходимые моменты применяются на последнем этапе при опущенном на поверхность кузове.

Подробная инструкция по восстановлению подвески

Установите привода с новыми ШРУСами в ступицы, временно наживите гайки крепления
Вмонтируйте рычаги подвески с незатянутыми болтами кресления сайлентблоков к подрамнику
Верните на место шаровые опоры, соединив их с поворотными кулаками без затяжки
Прикрепите амортизационные стойки к кулакам, оставив фиксирующие гайки ослабленными
Восстановите рулевые тяги и стабилизатор поперечной устойчивости с контргайками
Опустите автомобиль полностью на землю или гидравлический подъёмник платформенного типа
Прожмите подвеску раскачиванием авто для стабилизации компонентов в рабочем положении
Затяните все крепления скручиваемых элементов с регламентным моментом:
- Гайка шаровой опоры: 50 Н·м + доворот на 90°
- Болты крепления рычагов: 60 Н·м при контроле угла установки
- Стяжные болты амортизаторов: 100 Н·м с динамометрическим ключом
Проведите финальный контроль целостности пыльников и отсутствия перекосов элементов

Обязательно выполните проверку углов развал-схождения на стенде после первой поездки в 50-100 км для компенсации усадки элементов под нагрузкой.

Контрольная затяжка ответственных резьбовых соединений

После установки нового ШРУСа или пыльника критически важно выполнить контрольную затяжку всех ответственных резьбовых соединений, ослабленных или демонтированных в процессе работы. Пропуск этого этапа или небрежное его выполнение может привести к серьезным поломкам, потере управления и аварийной ситуации.

Особое внимание уделите креплению самого наружного ШРУСа в ступице колеса (ступичная гайка), креплениям шаровых опор, сайлент-блоков рычагов подвески (особенно нижних), а также крепежным элементам стабилизатора поперечной устойчивости, если они были ослаблены для обеспечения доступа. Надежная фиксация этих узлов напрямую влияет на безопасность и управляемость автомобиля.

Порядок и ключевые моменты затяжки

Перед началом затяжки убедитесь, что все соединения собраны правильно: оси полностью зашли в ступицу (для наружного ШРУСа) и в КПП (для внутреннего), детали подвески не перекручены. Отступление от порядка или величины момента затяжки недопустимо.

Затяжка ступичной гайки: Это самое критичное соединение.
1. Затяните гайку предварительно с усилием, достаточным для устранения осевого люфта колеса, но не окончательно.
2. Опустите автомобиль на колеса, чтобы подвеска встала в рабочее положение. Прокатитесь несколько метров вперед-назад для правильной посадки подшипника и ШРУСа.
3. Снова поднимите автомобиль, снимите колесо и затяните ступичную гайку окончательно динамометрическим ключом с точным моментом.
Затяжка креплений шаровых опор и рычагов подвески: Затягивайте болты/гайки только после того, как автомобиль опущен на колеса и подвеска нагружена ("стоит на земле", либо под грузом с использованием подставок под рычаги, имитирующих клиренс). Это предотвращает скручивание сайлент-блоков и их преждевременное разрушение.
Общий контроль: Перепроверьте на предмет отсутствия оставленных крепежных элементов и инструмента. Проверьте уровень масла в КПП (если демонтировался внутренний ШРУС).

Рекомендуемые моменты затяжки (указаны типовые, уточните в мануале для конкретного двигателя/года VW Passat B5):

Соединение	Момент затяжки (Нм)	Примечание
Ступичная гайка (M24)	180 Нм + доворот на 180°	ОБЯЗАТЕЛЬНО с динамометрическим ключом! Затягивать в нагруженном положении.
Опора полуоси к КПП	40 Нм	Три или шесть болтов (в зависимости от типа КПП).
Шаровая опора верхняя к стойке	50 Нм + 45°	Затягивать в нагруженном положении.
Шаровая опора нижняя к рычагу (продольный болт)	70 Нм + 90°	Затягивать в нагруженном положении. Замена стопорных пластин.
Болты стабилизатора поперечной устойчивости	25 Нм	Затягивать при опущенном авто.

Строго соблюдайте рекомендуемые значения моментов затяжки, указанные в официальном руководстве по ремонту (ETKA/ELSA) для вашей конкретной модели и года выпуска Passat B5 и типа двигателя/коробки передач. Используйте исправный динамометрический ключ подходящего диапазона для обеспечения точности и отсутствия перетяга или недотяга.

После выполнения работ обязательно совершите пробную поездку на небольшое расстояние (3-5 км) в спокойном режиме. Затем, на эстакаде или в яме, перепроверьте состояние всех только что затянутых соединений на предмет отсутствия вибраций, стуков и самопроизвольного ослабления. Особенно внимательно проконтролируйте ступичные гайки.

Список источников

При составлении руководства по замене ШРУС на Volkswagen Passat B5 использовались специализированные технические материалы. Ключевое внимание уделялось точности описания операций и совместимости компонентов для данной модели.

Источники включают документацию производителя, практические руководства и экспертные ресурсы по автомобилям VAG. Это обеспечивает актуальность данных о спецификациях и типовых процедурах для переднеприводной подвески Passat B5.

Официальное руководство по ремонту Volkswagen Passat B5/B5.5 - заводская сервисная документация с техническими параметрами и схемами крепежа.
Werkstatthandbuch Volkswagen Passat 3B - углубленное немецкое издание по устройству ходовой части, включая детализацию внешних/внутренних ШРУС.
Haynes Service Manual: VW Passat 1998-2005 - иллюстрированное пособие по демонтажу приводных валов и компонентов трансмиссии.
Архивы технических бюллетеней ErWin Volkswagen - сервисные рекомендации по замене пыльников и моментам затяжки.
Инженерные отчеты концерна Volkswagen Group о ревизии шарниров равных угловых скоростей серии GKN.
Экспертные обзоры в журналах "Авторемонт" и "За Рулем" с анализом распространенных ошибок при установке новых ШРУС.
Протоколы испытаний независимых лабораторий (TÜV, Dekra) по ресурсу приводных узлов.
