Замена ШРУСа УАЗ Патриот своими руками - причины поломки, инструкция, особенности

Статья обновлена: 18.08.2025

Шарнир равных угловых скоростей – критически важный элемент трансмиссии полноприводного УАЗ Патриот. Он обеспечивает передачу крутящего момента от дифференциала к ступице колеса при изменяющихся углах поворота и хода подвески. Исправность ШРУСа напрямую влияет на управляемость, безопасность движения и общую работоспособность внедорожника.

Эксплуатация Патриота в тяжелых условиях бездорожья, с постоянными ударными нагрузками, грязью и водой значительно увеличивает риск повреждения пыльников и самого шарнира. Преждевременный выход ШРУСа из строя грозит полной потерей привода колеса и потенциально опасными ситуациями на дороге. Своевременная диагностика и замена изношенного узла – обязательная процедура для поддержания автомобиля в рабочем состоянии.

В данной статье подробно рассматриваются технические параметры шрусов УАЗ Патриот, ключевые особенности их эксплуатации и типичные причины разрушения. Главный акцент сделан на детальной пошаговой инструкции для самостоятельной замены наружного ШРУСа своими руками, позволяющей сэкономить средства и обеспечить надежность узла.

Что такое ШРУС (шарнир равных угловых скоростей) и его роль в УАЗ Патриот

ШРУС (Шарнир Равных Угловых Скоростей) – механическое устройство, передающее крутящий момент между валами, оси которых пересекаются под переменным углом. В переднеприводных и полноприводных автомобилях, включая УАЗ Патриот, он обеспечивает передачу вращения от дифференциала к ступице колеса при одновременном изменении положения подвески и повороте управляемых колёс.

Конструктивно наружный ШРУС (установлен у ступицы колеса) состоит из обоймы, сепаратора и шести шариков, перемещающихся по канавкам. Внутренний ШРУС (расположен у коробки передач/раздатки) часто имеет сферический тип (трипоид) с роликами на подшипниках. Оба типа заключены в пыльник, заполненный специальной смазкой для защиты от грязи и обеспечения работы.

Функции и значение ШРУСов в УАЗ Патриот

В трансмиссии УАЗ Патриот ШРУСы выполняют критически важные задачи:

Передача крутящего момента от раздаточной коробки и переднего редуктора к передним колёсам при включённом полном приводе.
Компенсация хода подвески: Обеспечивают бесперебойную передачу усилия при вертикальном перемещении колес во время движения по неровностям.
Обеспечение поворота колёс: Наружные ШРУСы позволяют колесам поворачиваться на угол до 45° без потери мощности или возникновения вибраций.
Синхронизация вращения: Гарантируют одинаковую угловую скорость ведущего и ведомого валов независимо от угла между ними, предотвращая рывки.

Отказ ШРУСа приводит к полной потере привода на колесо, поэтому его исправность напрямую влияет на внедорожные возможности и безопасность эксплуатации УАЗ Патриот.

Основные технические параметры штатных шрусов УАЗ Патриот

Штатные внешние ШРУСы УАЗ Патриот относятся к шариковому типу (Rzeppa) с шестью шариками. Посадочный диаметр корпуса составляет 93 мм, а диаметр каждого шарика – 25,4 мм (1 дюйм). Шлицевое соединение на ступицу имеет 26 зубьев с диаметром вала 32 мм.

Внутренние шарниры выполнены по триподной (трехшиповой) схеме. Максимальный рабочий угол для внешних шрусов достигает 45°, для внутренних – до 20°. Ресурс оригинальных узлов при нормальной эксплуатации составляет 80 000–100 000 км.

Ключевые характеристики

Параметр	Внешний ШРУС	Внутренний ШРУС
Тип конструкции	Шариковый (6 шариков)	Трипод
Диаметр корпуса	93 мм	80 мм
Количество шлицов	26	26
Диаметр вала	32 мм	32 мм
Максимальный угол работы	45°	20°

Дополнительные особенности:

Материал сепаратора – полимерный композит
Защита пыльником с хомутами из нержавеющей стали
Смазка – литиевая тугоплавкая (до +160°C)
Диаметр шариков внешнего шруса – 25,4 мм

Типы шрусов, применяемых на Патриоте (внутренний/внешний): конструктивные отличия

На УАЗ Патриот с независимой передней подвеской используются два типа шарниров равных угловых скоростей (ШРУС) на каждое колесо: внутренний (трипоидный) и внешний (шариковый). Они выполняют разные функции в трансмиссии и существенно отличаются по конструкции. Внутренний шрус компенсирует продольное перемещение полуоси при работе подвески, а внешний обеспечивает поворот колеса с большими углами.

Главные различия связаны с их расположением, типом нагрузки и кинематикой. Внутренний устанавливается у коробки передач/раздатки и воспринимает осевые смещения, внешний монтируется непосредственно в ступице колеса и вращается с максимальным углом при повороте руля. Это определяет разную конструкцию шарниров и требования к их прочности.

Ключевые конструктивные отличия

Параметр	Внутренний ШРУС (трипоид)	Внешний ШРУС (шариковый)
Тип шарнира	Трипоид с роликами на игольчатых подшипниках	Шестишариковый с сепаратором
Компенсация осевых смещений	До 50 мм (за счет скольжения роликов по дорожкам)	Незначительная (до 5-7 мм)
Рабочий угол	До 25°	До 45-50°
Основная нагрузка	Осевая + крутящий момент	Радиальная + крутящий момент
Количество элементов	3 ролика, вилка, стакан с канавками	6 шариков, сепаратор, наружная/внутренняя обоймы
Защита	Резиновый гофр (менее изгибаемый)	Резиновый гофр (более гибкий)

Внутренний трипоид имеет вилку с тремя осями, на которых через игольчатые подшипники установлены ролики. Ролики перемещаются по продольным канавкам корпуса шарнира при изменении длины привода. Эта конструкция обеспечивает плавную передачу момента при осевых смещениях, но менее эффективна на больших углах изгиба.

Внешний шариковый ШРУС основан на шести шариках, расположенных в сепараторе между наружной и внутренней обоймами с фигурными канавками. Шарики перемещаются по канавкам при изменении угла, обеспечивая вращение без рывков до 50°. Герметичность обоих шарниров критична – повреждение пыльников ведет к попаданию грязи и ускоренному износу.

Совместимость шрусов УАЗ Патриот с другими моделями УАЗ (Буханка, Хантер)

Шарниры равных угловых скоростей (ШРУСы) УАЗ Патриот имеют конструктивные отличия от аналогичных узлов на моделях Буханка (УАЗ-452) и Хантер из-за разницы в подвеске и геометрии привода. У Патриота независимая передняя подвеска с более длинными полуосями, тогда как Буханка и Хантер оснащены зависимой рессорной подвеской с иной кинематикой.

Прямая взаимозаменяемость шрусов между Патриотом и Буханкой/Хантером отсутствует. Основные несовместимые параметры включают:

Размеры и посадочные места:
- Диаметр трипода и шлицевого соединения с коробкой передач.
- Длина вала полуоси.
Углы работы:
- У Патриота шрусы рассчитаны на большие углы излома из-за хода независимой подвески.

Сравнение характеристик

Модель	Тип подвески	Совместимость с Патриотом
УАЗ Патриот (после 2005 г.)	Независимая (пружинная)	Базовая модель
УАЗ Буханка (УАЗ-452)	Зависимая (рессорная)	Нет
УАЗ Хантер	Зависимая (рессорная)	Нет

При замене на Буханке или Хантере обязательно используйте шрусы, предназначенные именно для вашей модели. Установка узлов от Патриота приведет к:

Невозможности сборки из-за несовпадения размеров.
Ускоренному износу трансмиссии.
Риску поломки на ходу.

Исключение составляют некоторые модификации УАЗ Фермер, где применяются узлы, унифицированные с Патриотом. Для точного подбора всегда сверяйте каталожные номера производителя.

Производитель	Тип	Ключевое преимущество	Ценовой сегмент
UAZ	Оригинал	100% совместимость, гарантия завода	Высокий
SKF	Аналог (Premium)	Максимальный ресурс, всепогодность	Выше среднего
GKN	Аналог (Premium)	Высокая износостойкость, технологии	Выше среднего
Febest	Аналог (Standart)	Оптимальное соотношение цена/качество	Средний
Profit	Аналог (Standart)	Адаптация к бездорожью, доступность	Средний
Трек	Аналог (Budget)	Низкая цена при приемлемой надежности	Бюджетный

Влияние стиля вождения на износ шарниров равных угловых скоростей

Агрессивная манера езды с резкими стартами и пробуксовкой существенно сокращает ресурс ШРУСов. При резком нажатии на педаль газа на колеса передается максимальный крутящий момент, создающий экстремальные нагрузки на шарики и обоймы шарнира. Особенно критично это на покрытии с низким сцеплением (грязь, лед, песок), где пробуксовка сопровождается ударными воздействиями.

Частое движение с вывернутыми колесами на предельных углах изгиба шарнира (например, при парковке или разворотах в узких местах) провоцирует деформацию сепаратора и дорожек качения. Длительная езда по бездорожью с постоянной работой ШРУСов под большими углами ускоряет износ из-за неравномерного распределения смазки и перекоса деталей.

Ключевые факторы ускоренного износа

Резкое ускорение с пробуксовкой: Вызывает проскальзывание шариков в канавках с последующим задиром поверхностей.
Движение с максимальным выворотом руля: Создает точечные перегрузки на граничных углах работы шарнира.
Езда по неровностям на высокой скорости: Ударные нагрузки при попадании в ямы деформируют сепаратор и обоймы.
Постоянная перегрузка автомобиля: Превышение допустимой массы увеличивает механическое давление на узлы трансмиссии.
Буксировка тяжелых прицепов: Длительное воздействие повышенного крутящего момента ведет к перегреву и вымыванию смазки.

Рекомендации для продления ресурса: Плавное трогание с места без пробуксовки, снижение скорости перед препятствиями, минимизация маневров с вывернутыми колесами под нагрузкой, избегание длительной езды по грязи или снежной каше. Контроль загрузки в соответствии с паспортными данными и использование качественной смазки при обслуживании снижают риски преждевременного выхода из строя.

Влияние режимов эксплуатации на состояние шруса УАЗ Патриот

Интенсивность и характер износа шарниров равных угловых скоростей (ШРУС) напрямую зависят от условий использования автомобиля. Агрессивная езда, постоянные перегрузки или движение по сложным поверхностям многократно ускоряют выход узла из строя.

Основные факторы риска во всех режимах – попадание абразивной грязи через поврежденные пыльники, отсутствие смазки, экстремальные углы поворота колес и резкие ударные нагрузки. Однако каждый тип эксплуатации создает специфические нагрузки на шарнир.

Специфика воздействия разных режимов

Наиболее критичные факторы для каждого режима:

Городской режим:
- Частые резкие повороты руля на небольших скоростях (парковка, развороты) создают пиковые нагрузки на шарниры при максимальных углах изгиба.
- Постоянное переключение "газ-тормоз" в пробках вызывает ударные нагрузки в трансмиссии.
- Езда по разбитому асфальту и лежачим полицейским передает вибрации и удары на ШРУС.
Бездорожье:
- Пробуксовки в грязи, песке или снегу приводят к резким рывкам и перегреву шарнира.
- Удары по колесам (камни, корни, ямы) деформируют сепараторы и шарики.
- Пересеченная местность вынуждает колеса постоянно работать под экстремальными углами.
- Высокий риск разрыва пыльника ветками или грязью с последующим загрязнением шарнира.
Использование как тягача:
- Постоянная перегрузка автомобиля (буксировка прицепов, других ТС) превышает расчетные нагрузки на шарнир.
- Рывковые нагрузки при старте с места с тяжелым прицепом или вытягивании застрявших объектов.
- Длительное движение под нагрузкой внатяг вызывает перегрев и ускоренный износ дорожек качения.

Режим	Ключевые факторы износа	Типичные последствия
Город	Резкие повороты, вибрации, рывки	Выкрашивание рабочих поверхностей, люфт
Бездорожье	Удары, пробуксовки, грязь, экстремальные углы	Деформация компонентов, заклинивание, загрязнение
Тягач	Постоянные перегрузки, рывки, перегрев	Ускоренный износ дорожек, разрушение сепаратора

Для продления ресурса ШРУС критически важно избегать комбинации опасных факторов (например, поворот колес на упор при пробуксовке или старте с грузом). Регулярная проверка целостности пыльников и состояния смазки – обязательна при любой эксплуатации.

Необходимость периодического визуального контроля состояния пыльников

Пыльники ШРУСов выполняют критически важную функцию: предотвращают попадание абразивных частиц (грязи, песка, воды) внутрь узла и удерживают смазку. Даже микроскопические трещины или неплотности приводят к быстрому вымыванию консистентной смазки и проникновению загрязнений. Это вызывает интенсивный износ шариков, сепаратора и дорожек качения внутреннего и наружного шарниров, что неизбежно ведет к заклиниванию или разрушению ШРУСа.

Регулярный осмотр (рекомендуется каждые 3-5 тыс. км пробега или после езды по бездорожью/глубоким лужам) позволяет выявить дефекты на ранней стадии. Особое внимание уделите местам фиксации хомутов и складкам пыльника – здесь чаще всего возникают разрывы. Проверка занимает 2-3 минуты: достаточно вывернуть колесо до упора и визуально оценить целостность резины по всей окружности через арку колеса.

Ключевые риски при повреждении пыльника:

Ускоренный износ ШРУСа: Абразивные частицы действуют как аналог наждачной бумаги, вызывая задиры на рабочих поверхностях.
Потеря смазки: Вытекание или вымывание консистентной смазки приводит к работе "на сухую" и перегреву.
Коррозия: Влага провоцирует ржавление шариков и обоймы, разрушая металл.
Полный отказ узла: Заклинивание или разрушение шарнира во время движения, что опасно и требует дорогостоящего ремонта.

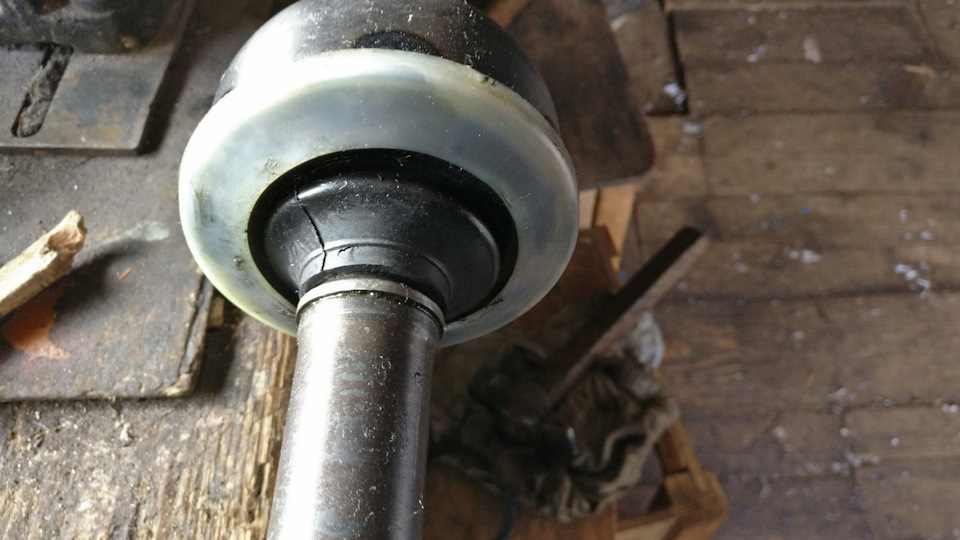

Признаки повреждения пыльника для немедленной проверки:

Трещины, порезы или разрывы на резиновой поверхности (даже без видимого вытекания смазки).
Следы смазки на внутренней стороне колесного диска, шине или деталях подвески.
Ослабление или смещение заводских хомутов крепления.
Характерный хруст при резком повороте с ускорением (уже сигнализирует о повреждении самого ШРУСа).

Состояние пыльника	Рекомендуемое действие	Последствия бездействия
Микротрещины, поверхностные потертости	Усилить контроль, подготовиться к замене	Прогрессирование повреждений за 1-2 тыс. км
Локальные разрывы (до 5 мм), следы смазки	Немедленная замена пыльника и промывка ШРУСа	Разрушение ШРУСа через 500-1000 км пробега
Полный отрыв, отсутствие смазки в узле	Замена ШРУСа в сборе с пыльником	Заклинивание узла с риском аварии

Важность целостности пыльников: почему трещины и разрывы – главный враг шруса

Пыльник выполняет критически важную барьерную функцию для ШРУСа. Этот эластичный чехол герметично изолирует внутреннюю полость шарнира от внешней среды, предотвращая попадание абразивных частиц (песка, грязи, камней) и влаги. Одновременно он удерживает внутри специальную пластичную смазку, которая обеспечивает стабильное скольжение шариков по канавкам корпуса при передаче крутящего момента под углом.

Любое нарушение целостности пыльника – микротрещина, разрыв или неплотная посадка под хомутами – создает прямую угрозу работоспособности узла. Через повреждения внутрь шарнира проникают абразивные частицы и вода, а смазка постепенно вымывается. Это сочетание факторов запускает цепную реакцию разрушения трущихся поверхностей.

Последствия повреждения защитного чехла

Разрушение ШРУСа при нарушенном пыльнике происходит по следующему сценарию:

Абразивный износ: Частицы песка действуют как наждак, оставляя задиры на рабочих поверхностях корпуса и шариков.
Вымывание смазки: Вода и грязь вытесняют консистентную смазку, увеличивая трение металлических компонентов.
Коррозия: Влага вызывает окисление металла, особенно в зонах контакта шариков и канавок.
Ударные нагрузки: Появившиеся задиры создают точечные перегрузки, приводящие к выкрашиванию металла.

Тип повреждения пыльника	Воздействие на ШРУС	Время до выхода из строя
Микротрещины (начальная стадия)	Постепенное проникновение пыли, окисление смазки	500-1000 км
Сквозной разрыв или срыв хомута	Массированное попадание грязи, полное вымывание смазки	100-300 км
Деформация с потерей герметичности	Засасывание воды при преодолении бродов, коррозия	200-500 км

Регулярная проверка пыльников – обязательная процедура при эксплуатации УАЗ Патриот. Обнаружение даже незначительных трещин требует немедленной замены чехла с промывкой шарнира и закладкой новой смазки. Игнорирование повреждений гарантированно приведет к дорогостоящей замене всего ШРУСа.

Признаки износа или повреждения внутреннего ШРУСа УАЗ Патриот

Внутренние ШРУСы в УАЗ Патриот работают в условиях постоянных ударных нагрузок и загрязнения, особенно при эксплуатации на бездорожье. Их износ проявляется характерными симптомами, требующими немедленной диагностики.

Повреждения чаще возникают из-за разрыва пыльника, потери смазки или естественного старения детали. Своевременное выявление неисправности предотвратит блокировку колеса и дальнейшее разрушение трансмиссии.

Типичные симптомы неисправности

Вибрация руля и кузова при разгоне (особенно на 40-80 км/ч), усиливающаяся с ростом скорости.
Металлический стук или скрежет при резком старте, торможении или переключении передач (звук доносится из центра авто).
Рывки при прямолинейном движении ("провалы" тяги) во время набора скорости.
Хрустящие звуки при преодолении препятствий (лежачие полицейские, выбоины).
Люфт в узле при ручной проверке (требуется вывешивание колеса и попытка раскачки приводного вала).

Критический признак	Последствия игнорирования
Щелчки с постоянной частотой, синхронные вращению колес	Заклинивание ШРУСа → блокировка колеса на ходу
Вибрация, сопровождающаяся гулом	Разрушение коробки передач или редуктора

Важно: При разорванном пыльнике на внутреннем ШРУСе грязь и влага попадают в механизм, ускоряя износ. Регулярная проверка целостности чехлов обязательна.

Симптомы неисправности внешнего ШРУСа: характерные щелчки и вибрации

Наиболее очевидный признак неисправности внешнего ШРУСа – характерные щелчки при движении с вывернутыми колесами. Звук проявляется при разгоне или движении под нагрузкой в повороте (особенно при крутом угле руля), напоминает сухие, отрывистые пощелкивания из области передних колес. Интенсивность щелчков возрастает с увеличением угла поворота и скорости вращения колеса. На ранней стадии износа звук может возникать только в одну сторону (например, исключительно в левом повороте), но по мере разрушения гранаты становится постоянным спутником маневрирования.

Второй ключевой симптом – вибрация, передающаяся на кузов и рулевое колесо. Она ощущается при прямолинейном движении на скоростях от 60 км/ч и выше, усиливается при ускорении. Вибрация вызвана биением поврежденных шариков и сепаратора в обойме ШРУСа, приводящим к дисбалансу привода. В отличие от вибраций от разбалансированных колес, дрожь от неисправного шарнира не исчезает при изменении скорости или торможении, а напрямую зависит от нагрузки на трансмиссию.

Дополнительные признаки и важные нюансы

Помимо основных симптомов, косвенно указывать на проблему могут:

Хруст при резком старте – слышен даже без поворота руля при интенсивном трогании с места.
Люфт в приводе – ощутимый стук при покачивании вывешенного колеса рукой (требует сравнения с заведомо исправной стороной).
Утечка смазки – разрыв пыльника и выброс темной, загрязненной консистентной смазки из-под резинового чехла.

Важно: Внутренние ШРУСы редко щелкают, их износ чаще проявляется вибрацией на скорости или гулом. Внешние шарниры из-за рабочих углов страдают в первую очередь, а их неисправность критична – полное разрушение гранаты блокирует колесо.

Основные причины преждевременного выхода шрусов из строя на Патриоте

Повреждение пыльников – наиболее частая причина поломки. При разрыве или трещине защитного чехла внутрь шарнира проникают грязь, песок и влага, что вызывает абразивный износ рабочих поверхностей и вымывание смазки. Даже небольшие дефекты пыльника резко сокращают ресурс узла.

Использование некондиционных запчастей напрямую влияет на долговечность. Контрафактные или низкосортные шарниры часто имеют неточную геометрию канавок, мягкий металл компонентов и несоответствующую термообработку, что провоцирует заклинивание или разрушение шариков и обоймы под нагрузкой.

Перечень основных причин:

Экстремальная эксплуатация: Постоянная езда по бездорожью с вывешиванием колёс, резкие старты с пробуксовкой и ударные нагрузки при преодолении препятствий вызывают перегрев и деформацию деталей.
Неправильная смазка: Применение нерегламентированных сортов смазки, недостаточный объём закладываемого состава или его загрязнение из-за порванного пыльника.
Ошибки при замене: Перетяжка хомутов пыльника, приводящая к его деформации; неаккуратная запрессовка шарнира, вызывающая повреждение сепаратора; попадание абразива при сборке.
Коррозия: Образование ржавчины на дорожках качения и шариках вследствие попадания воды через повреждённый пыльник или длительного простоя автомобиля.
Дисбаланс колёс/гнутые диски: Вибрации из-за механических повреждений колёс создают ударные нагрузки на шарниры, ускоряя усталостное разрушение металла.

Разрыв пыльника и попадание грязи/воды: главный фактор поломки

Конструкция ШРУСа (шарнира равных угловых скоростей) УАЗ Патриот предполагает работу в герметичной среде, заполненной специальной густой консистентной смазкой. Эластичный резиновый или пластиковый пыльник является единственным барьером, защищающим внутренние детали шарнира (обоймы, сепараторы, шарики или ролики) от внешних воздействий. Его целостность критически важна для долговечности узла.

При разрыве или даже небольшой трещине в пыльнике нарушается герметичность. Во время движения, особенно по бездорожью, в шарнир начинает интенсивно попадать вода, грязь, песок и мелкие абразивные частицы. Смазка быстро вымывается, теряет свои защитные и смазывающие свойства. Абразивные частицы действуют как наждак, вызывая ускоренный износ рабочих поверхностей шариков (или роликов трипоидного ШРУСа внутренней передачи) и дорожек качения в обоймах. Попадание воды приводит к коррозии металлических деталей.

Последствия и механизм разрушения

Комбинация абразивного износа, коррозии и отсутствия эффективной смазки приводит к катастрофически быстрому разрушению шарнира:

Появление зазоров: Износ рабочих поверхностей создает люфты между шариками (роликами) и дорожками качения.
Характерные симптомы: Это проявляется в виде отчетливых щелчков, хруста или стуков при повороте руля на ходу, особенно под нагрузкой (разгон, движение в гору).
Прогрессирование: Без замены поврежденного пыльника и ШРУСа износ прогрессирует, стуки усиливаются и могут возникать даже при прямолинейном движении.
Критический отказ: В конечном итоге шарнир заклинивает или разрушается полностью, что приводит к потере привода на колесо и обездвиживанию автомобиля.

Факторы, способствующие повреждению пыльников

Фактор	Описание
Механические повреждения	Удары о камни, корни, глубокие колеи, наезд на острые предметы. Частая эксплуатация в экстремальном бездорожье.
Старение резины	Потеря эластичности, растрескивание из-за перепадов температур, воздействия реагентов, озона и времени.
Неправильная установка	Перетяжка или недотяжка хомутов крепления пыльника, его перекос или растяжение при монтаже.
Низкое качество материала	Использование неоригинальных или дешевых пыльников из некачественной резины/пластика.

Профилактика поломки: Регулярный визуальный осмотр состояния пыльников ШРУСов (особенно после поездок по грязи) – ключевая мера предотвращения дорогостоящего ремонта. При обнаружении малейших повреждений (трещины, надрывы, следы вытекания смазки) пыльник подлежит немедленной замене вместе с закладкой свежей смазки и промывкой шарнира (если повреждение замечено вовремя и ШРУС еще не стучит). Использование качественных оригинальных или проверенных аналогов пыльников и надежных хомутов существенно повышает ресурс узла.

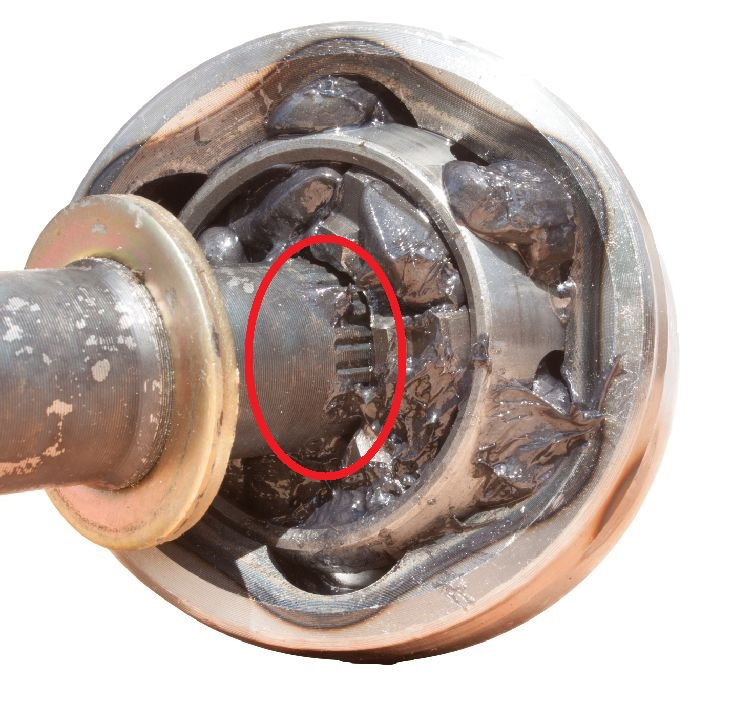

Естественный износ трущихся поверхностей шариков и дорожек корпуса

Постепенное истирание контактных зон шариков и канавок корпуса ШРУСа – неизбежный процесс при эксплуатации УАЗ Патриот. Шарнир испытывает колоссальные нагрузки при передаче крутящего момента под изменяющимися углами, что приводит к микроскопическому срезанию металла на поверхностях трения. Со временем зазоры между элементами увеличиваются, геометрия канавок нарушается, снижается точность взаимодействия шариков с дорожками.

Скорость деградации напрямую зависит от качества смазки, герметичности пыльника и стиля вождения. Абразивные частицы (песок, грязь), проникающие через поврежденные уплотнения, действуют как абразив, многократно ускоряя выработку. Недостаток смазочного материала провоцирует сухое трение и локальный перегрев, вызывая задиры и пластическую деформацию металла.

Ключевые факторы ускоренного износа и его последствия

Разрыв пыльника: Попадание влаги и абразива вызывает коррозию и задиры на рабочих поверхностях.
Вымывание или деградация смазки: Потеря защитных и противозадирных свойств приводит к усиленному трению.
Агрессивное вождение с постоянными резкими стартами и пробуксовками: Перегрузки вызывают ударные нагрузки и деформацию шариков/дорожек.
Превышение допустимого угла работы шарнира: Крайние положения усиливают давление на кромки канавок.

Прогрессирующий износ проявляется характерным хрустом при повороте под нагрузкой, особенно в крайних положениях руля. На поздних стадиях возникают стуки при трогании и перегазовках, вибрации на разгоне. Игнорирование симптомов ведет к заклиниванию, разрушению сепаратора или корпуса шарнира, что грозит потерей управления.

Механические повреждения при езде по бездорожью (удары, перегрузки)

Эксплуатация УАЗ Патриот в тяжёлых дорожных условиях неизбежно подвергает шарниры равных угловых скоростей (ШРУСы) ударным нагрузкам. Резкие удары о камни, пни или глубокие выбоины приводят к деформации защитных пыльников, корпуса шарнира или сепаратора. Даже при сохранении целостности пыльника, точечный удар может вызвать вмятины на дорожках обоймы, что нарушает геометрию рабочих поверхностей и ускоряет износ шариков.

Постоянные перегрузки при преодолении грязевых участков, крутых подъёмов с пробуксовкой или буксировке прицепов провоцируют критическое сжатие деталей ШРУСа. В таких условиях шарики испытывают запредельное давление на канавки обоймы, что ведёт к пластической деформации металла, образованию задиров и выкрашиванию поверхностей. Особенно опасно сочетание ударных нагрузок с максимальным углом поворота колёс – в этом положении шарнир наиболее уязвим.

Основные последствия механических повреждений

Деформация корпуса: Искривление наружной обоймы нарушает соосность шариковых канавок.
Разрушение сепаратора: Радиальные удары вызывают сколы "сепараторных окон", удерживающих шарики.
Задиры на рабочих поверхностях: Микросколы на канавках обоймы или шариках создают заусенцы, ускоряющие абразивный износ.
Люфт шарнира: Деформация деталей увеличивает зазоры, приводя к биению и вибрациям при движении.

Ситуация	Вид повреждения	Долгосрочный эффект
Удар колеса о препятствие (камень, рельс)	Вмятина на корпусе внешнего ШРУСа	Нарушение траектории движения шариков, перегрев шарнира
Буксование в грязи с вывернутыми колёсами	Пластическая деформация канавок обоймы	Появление хруста при повороте, заклинивание
Резкий старт под нагрузкой (прицеп)	Сколы на сепараторе внутреннего ШРУСа	Потеря шариков, полное разрушение узла

Контролируйте скорость на участках с неровностями – снижение скорости вдвое уменьшает силу удара в 4 раза.
Избегайте пробуксовки с вывернутым рулём – при необходимости выравнивайте колёса перед подачей газа.
Установите защиту рулевых тяг – стальные пластины принимают на себя первичный удар о препятствия.
Регулярно мойте подвеску после бездорожья – грязь маскирует трещины пыльников и вмятины.

Важно: Повреждённый ШРУС не подлежит ремонту – деформированные детали нарушают точность работы шарнира даже после замены шариков. Требуется установка нового узла в сборе.

Коррозия внутренних элементов из-за некачественной смазки или влаги

Проникновение воды или агрессивных реагентов внутрь шарнира равных угловых скоростей происходит при повреждении защитного пыльника, негерметичных хомутах или использовании дефектных уплотнений. Влага смешивается со смазкой, образуя эмульсию, которая теряет свои защитные и антифрикционные свойства. Особенно критично это для внутренней обоймы и шариков ШРУСа, где точечные контакты подвергаются высоким нагрузкам.

Некачественные или неподходящие смазочные материалы ускоряют коррозионные процессы: дешевые составы быстро расслаиваются, теряют адгезию или содержат химически активные примеси. Ржавчина на рабочих поверхностях нарушает геометрию канавок обоймы, увеличивает трение шариков и вызывает задиры металла. Результат – появление хруста при повороте колес, люфтов и разрушение шарнира даже при отсутствии видимых внешних повреждений.

Последствия и профилактика коррозии

Типичные признаки коррозионного износа ШРУСа:

Локальные выкрашивания металла на шариках и в канавках обоймы
Бурый или черный цвет смазки при вскрытии пыльника
Абразивная взвесь в консистентной смазке

Меры предотвращения	Эффект
Регулярная замена пыльников	Барьер для воды и грязи
Использование литиевых смазок с антикоррозионными присадками	Снижение окисления металла
Контроль состояния хомутов	Исключение разгерметизации

Проверка состояния ШРУСов без снятия с автомобиля: методы диагностики

Регулярная проверка шарниров равных угловых скоростей (ШРУСов) на УАЗ Патриот позволяет своевременно выявить износ и избежать дорогостоящего ремонта трансмиссии. Диагностика возможна без демонтажа узлов, используя простые методы визуального и аудиального контроля, а также анализ поведения автомобиля в движении.

Основные признаки неисправности ШРУСа проявляются на ранних стадиях, что дает возможность принять меры до полного выхода узла из строя. Важно проверять как внутренние (установленные со стороны коробки передач), так и внешние (со стороны ступицы колеса) шарниры, так как их симптомы и условия работы различаются.

Методы диагностики ШРУСов на УАЗ Патриот

Для комплексной оценки состояния шарниров используйте следующие способы:

Визуальный осмотр пыльников:

Цель: Обнаружение трещин, разрывов, ослабления хомутов или потеков смазки.
Действия: Выверните колеса до упора для доступа к внешним ШРУСам. Осмотрите резиновые гофры на целостность. Проверьте область вокруг внутренних ШРУСов (ближе к раздатке) на наличие забрызгивания смазкой.
Проверка на слух:

Цель: Выявление характерных звуков износа.

Действия:
1. Щелчки при повороте: Медленно двигайтесь по кругу с вывернутыми до упора колесами (влево и вправо). Громкие щелчки или хруст указывают на износ внешнего ШРУСа со стороны нагруженного колеса.
2. Гул или вибрация при разгоне: Разгоняйтесь на прямой передаче (особенно в диапазоне 30-60 км/ч). Постоянный гул или вибрация на руле/кузове характерны для износа внутреннего ШРУСа.
Проверка на люфт и вибрацию:

Цель: Выявление механического износа в шарнирах.

Действия:
- Затормозите автомобиль стояночным тормозом, запустите двигатель, включите первую передачу и плавно трогайтесь с места (на сухой ровной площадке). Резкие рывки или стуки в начале движения сигнализируют о критическом износе ШРУСов.
- На скорости 40-60 км/ч резко разгонитесь. Сильная вибрация, идущая от переднего моста, особенно при нажатии на газ, – признак проблем с внутренними шарнирами.
Проверка при вывешенном колесе:

Цель: Оценка люфта и плавности хода.
Действия: Вывесите переднее колесо домкратом (с обязательной страховкой!). Рукой возьмитесь за привод (ближе к внешнему ШРУСу). Попытайтесь резко провернуть колесо вперед-назад – ощутимый люфт или стук указывают на неисправность. Прокрутите колесо рукой – движение должно быть плавным, без заеданий и шорохов.

Симптом	Вероятный источник проблемы	Особенности диагностики
Щелчки при повороте с вывернутым рулем	Внешний ШРУС	Проявляется только в нагруженном состоянии на дуге поворота
Вибрация/гудение при разгоне по прямой	Внутренний ШРУС	Усиливается с ростом скорости и нагрузки (подъем, разгон)
Стук при трогании с места	Внутренний или внешний ШРУС (сильный износ)	Четко ощущается в момент начала передачи крутящего момента
Потеки смазки, поврежденный пыльник	Любой ШРУС	Требует немедленного вмешательства независимо от наличия шумов

Своевременная диагностика по этим признакам позволяет точно определить проблемный ШРУС и заменить его до того, как износ приведет к повреждению полуоси, ступичного подшипника или других элементов трансмиссии УАЗ Патриот. Особое внимание уделяйте состоянию пыльников – их целостность является ключевым фактором долговечности шарниров.

Необходимый инструмент для самостоятельной замены шруса УАЗ Патриот

Замена шруса требует точного подбора инструментов для безопасного демонтажа узлов привода и корректной установки новых деталей. Отсутствие нужного оборудования усложнит процесс и может привести к повреждению компонентов.

Подготовьте все инструменты заранее – некоторые операции требуют значительного физического усилия или одновременного использования нескольких приспособлений. Работы выполняются на ровной площадке с ямой или подъемником.

Основной набор инструментов

Торцовые головки: 13 мм, 15 мм, 17 мм, 19 мм, 22 мм, 30 мм (для шаровой и ступичной гайки)
Вороток с удлинителем (300-500 мм) и трещоткой
Динамический ключ (1/2 дюйма) для отворачивания ступичной гайки
Монтировка или ломик для разъединения шаровых опор и рычагов
Молоток (1-1.5 кг) и деревянная проставка
Съемник шаровых опор ("расчлененка")
Съемник ступичных подшипников (универсальный комплект)
Пассатижи и плоскогубцы

Дополнительные материалы и приспособления

Новый шрус в сборе с пыльником и хомутами
Графитовая смазка ШРУС (100-150 г)
Медная смазка для резьбовых соединений
WD-40 или аналог для отворачивания прикипевших гаек
Чистая ветошь и щетка по металлу
Съемник для демонтажа пыльника (при замене без снятия привода)

Критичные моменты	Рекомендации
Момент затяжки ступичной гайки	Обязательно используйте динамометрический ключ (230-250 Н∙м)
Снятие привода	Требуется мощный съемник – самодельные приспособления часто ломаются

Важно: Заменяйте шрус парно на одной оси даже при исправности второго. Использование ударного гайковерта допускается только для демонтажа – финальную затяжку выполняйте динамометрическим ключом.

При отсутствии съемников для шаровых опор и ступицы работы крайне не рекомендуются – велик риск деформации узлов. Проверьте целостность пыльников смежного шруса после установки нового комплекта.

Выбор смазки для шруса: типы и требования (обзор подходящих вариантов)

Правильная смазка шарнира равных угловых скоростей (ШРУСа) критически важна для его долговечности и безотказной работы на УАЗ Патриот. Она снижает трение между шариками и дорожками качения в корпусе трипода или сферической обойме, защищает металл от коррозии и абразивного износа, а также отводит тепло от зоны контакта. Неподходящая или деградировавшая смазка резко ускоряет выход узла из строя.

К смазке для ШРУСов предъявляются строгие требования: высокая механическая стабильность под ударными нагрузками, отличная адгезия (способность удерживаться на деталях), экстремальная водостойкость для защиты от грязи и влаги, широкий рабочий температурный диапазон (от -40°C до +120°C и выше), а также противозадирные и противоизносные присадки. Смазка должна сохранять свои свойства на протяжении всего срока службы.

Основные типы смазок для ШРУСов

Для шарниров УАЗ Патриот применяются специализированные пластичные смазки:

Литиевые (Li-Complex): Самые распространенные. Обладают хорошей водостойкостью, термостабильностью и несущей способностью. Требуют частого контроля состояния.
Бариевые (Barium-Complex): Обладают превосходной адгезией, водоотталкивающими свойствами и стойкостью к вымыванию. Считаются более долговечными, чем литиевые. Часто имеют темный цвет.
Полимочевинные (Polyurea): Современные синтетические смазки. Отличаются очень высокой термоокислительной стабильностью, длительным сроком службы, хорошей защитой от коррозии. Не содержат металлов, менее агрессивны к полимерам пыльников.
Смазки с дисульфидом молибдена (MoS2): Содержат твердую смазку (молибден). Обеспечивают выдающуюся защиту при экстремальных давлениях и ударных нагрузках. Особенно актуальны для тяжелых условий эксплуатации (бездорожье, буксировка).

Рекомендуемая смазка	Тип	Ключевые характеристики	Примечание для УАЗ Патриот
LIQUI MOLY LM 47 (Longtime)	Литиевая комплексная	Термостойкая, водостойкая, с EP-присадками	Бюджетный вариант, требует регулярного контроля
Molykote G-3407 MB	Бариевая комплексная	Высокая адгезия, отличная водостойкость	Надежный выбор для стандартных условий
Castrol Spheerol EPL 2	Полимочевинная	Длительный срок службы, стабильность	Оптимальна для длительных интервалов замены
Shell Gadus S2 V220 AD 2	Литиевая комплексная + MoS2	Максимальная защита от экстремальных нагрузок	Лучший выбор для бездорожья, грязи, тяжелой работы

Ключевые рекомендации:

Используйте только смазки, специально предназначенные для ШРУСов (внутренних и наружных). Универсальные смазки недопустимы.
Перед заправкой нового шарнира полностью удалите старую смазку и загрязнения. Смешивание разных типов смазок нежелательно.
Заполняйте полость шарнира смазкой на 60-70%. Переполнение (более 80%) создает избыточное давление и может повредить пыльник при нагреве.
Наносите тонкий слой смазки на посадочные поверхности шарнира и внутреннюю поверхность пыльника перед установкой.
Отдавайте предпочтение смазкам с дисульфидом молибдена (особенно для внутренних триподных ШРУСов) или полимочевинным, если планируете длительные интервалы обслуживания.

Безопасность прежде всего: установка противооткатных упоров и домкрат

Перед поддомкрачиванием УАЗ Патриот критически важно зафиксировать автомобиль от самопроизвольного движения. Установите надёжные противооткатные упоры («башмаки») под оба колеса противоположной оси. Например, при замене переднего ШРУСа упоры ставятся под задние колеса по диагонали – под левое заднее и правое заднее. Используйте только специальные металлические или усиленные резиновые упоры, способные выдержать массу автомобиля на уклоне.

Выбор и установка домкрата требуют особого внимания. Применяйте исключительно исправный гидравлический бутылочный домкрат грузоподъёмностью не менее 3 тонн. Никогда не используйте штатный автомобильный домкрат («хаб») для ремонтных работ! Убедитесь, что домкрат установлен строго вертикально на ровное, твёрдое основание (асфальт, бетон, толстая доска-подкладка) и контактирует только с предусмотренными производителем точками подъёма на лонжероне рамы. Запрещено поднимать автомобиль за элементы кузова, балки или картер редуктора.

Ключевые правила при работе с домкратом

Дублирующая опора: После подъема автомобиля домкратом немедленно установите под несущие точки рамы или оси страховочные подставки (козелки). Работать под автомобилем, опирающимся только на домкрат, смертельно опасно!
Положение коробки передач: Поставьте рычаг КПП в нейтральное положение («N» для АКПП) и включите стояночный тормоз перед подъемом.
Стабильность: Контролируйте устойчивость домкрата и автомобиля на всех этапах подъема и опускания. При малейших признаках проседания грунта, перекоса или скрипа немедленно прекратите работу и опустите авто.
Запасные колеса: Снимите колесо с ремонтируемой стороны и разместите его под порогом автомобиля как дополнительную страховку на случай падения.

Подготовка автомобиля к работе: снятие колеса и обеспечение доступа

Установите автомобиль на ровную площадку, зафиксируйте ручной тормоз и подложите противооткатные упоры под задние колеса. Отсоедините минусовую клемму аккумулятора для предотвращения случайного запуска электросистем. Подготовьте необходимый инструмент: домкрат, баллонный ключ, набор головок, монтировку и динамометрический ключ.

Ослабьте болты крепления колеса на земле (не выкручивая полностью), затем поднимите автомобиль домкратом в точке, указанной в инструкции производителя. Установите страховочную подставку под лонжерон рамы. Полностью открутите болты и снимите колесо, уложив его под порог для дополнительной безопасности.

Демонтаж элементов для доступа к ШРУСу

Снимите тормозной суппорт: открутите два направляющих болта ключом на 17 мм, подвесьте суппорт на проволоке к пружине подвески, не допуская провисания тормозного шланга.
Демонтируйте тормозной диск: снимите стопорное кольцо (при наличии) и снимите диск со ступицы. При закисании аккуратно постучите резиновым молотком по фланцу.
Открутите ступичную гайку: используйте головку на 30 мм и вороток с удлинителем. Удерживайте тормозной диск монтировкой для предотвращения проворачивания ступицы.
Снимите датчик ABS: аккуратно отсоедините разъем и отведите проводку в сторону, зафиксировав ее стяжкой на рычаге подвески.

После выполнения этих операций обеспечен полный доступ к шарниру равных угловых скоростей. Проверьте отсутствие напряжения в подвеске – все демонтированные узлы должны быть надежно закреплены или вынесены из рабочей зоны.

Демонтаж стопорного кольца ступицы и освобождение ШРУСа от подвески

Снимите колесо и тормозной суппорт, предварительно зафиксировав его проволокой на пружине подвески во избежание провисания тормозного шланга. Выбейте направляющие пальцы суппорта, используя молоток и медную выколотку для предотвращения повреждения резьбы.

Отверните гайку ступицы (36 мм), придерживаясь рекомендованного момента затяжки при последующей сборке. Снимите тормозной диск и отожмите рулевой наконечник от поворотного кулака монтировкой, предварительно ослабив контргайку. Отсоедините шаровую опору и нижний рычаг подвески от кулака.

Извлечение стопорного кольца и ШРУСа

Ключевые действия:

Выпрессовывание поворотного кулака со шпильки ШРУСа при помощи съемника или монтажной лопатки. Не допускайте ударов по шарниру
Обнаружение стопорного кольца в канавке внутри ступицы. Используйте фонарик для визуального контроля
Сжатие стопорного кольца специальными клещами или пассатижами с узкими губками через технологическое отверстие в ступице
Одновременное выбивание ШРУСа из ступицы молотком через медную проставку при удержании кольца в сжатом состоянии

При закисании шлицов: обработайте соединение WD-40, нанесите легкие удары молотком по фланцу ШРУСа через деревянный брусок, чередуя стороны. Не применяйте чрезмерную силу во избежание деформации деталей.

Окончательное извлечение:

Потяните ШРУС вдоль оси вала при покачивании
Проверьте сохранность стопорного кольца после демонтажа
Убедитесь в отсутствии повреждений шлицевых соединений ступицы и шарнира

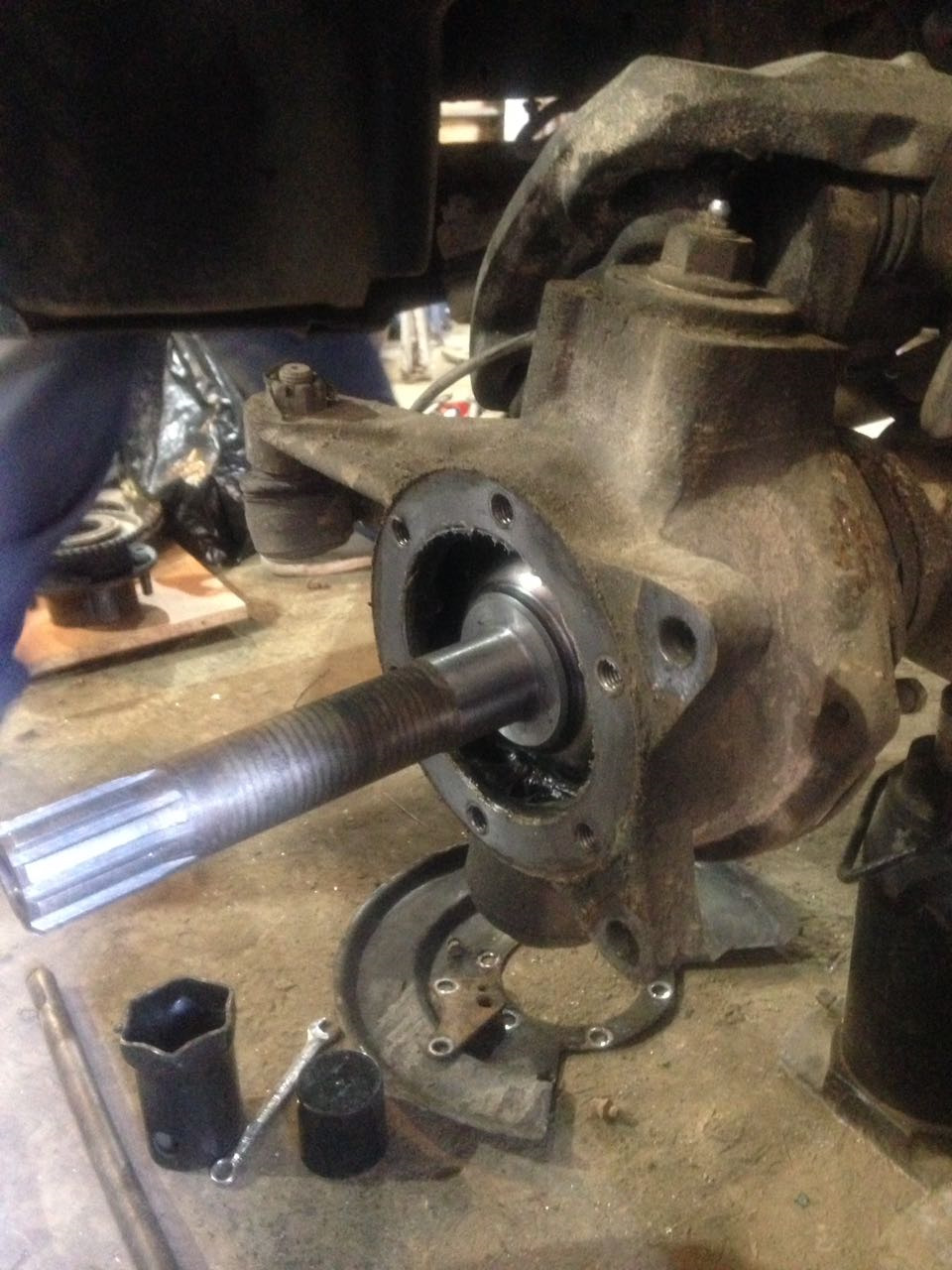

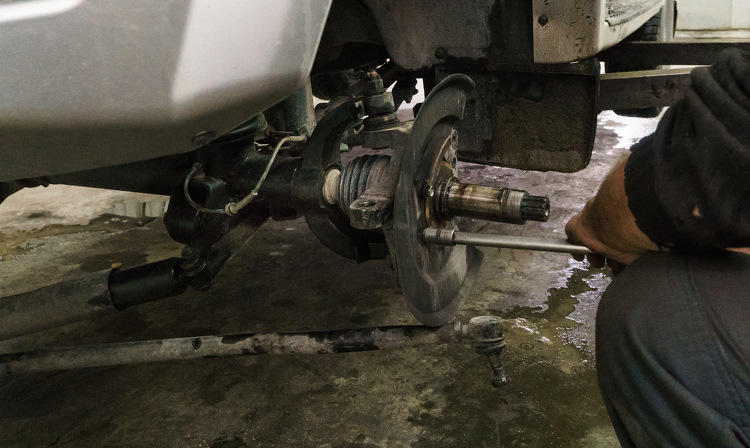

Как снять наружный ШРУС с полуоси УАЗ Патриот (пошагово)

Подготовьте инструменты: набор торцевых ключей, молоток, монтировку, съемник стопорных колец, съемник ШРУСов (или универсальный съемник), пассатижи. Установите автомобиль на ровную площадку, зафиксируйте задние колеса противооткатными упорами, поднимите переднюю часть домкратом и поставьте на надежную подставку.

Снимите колесо, открутив болты крепления. Сорвите ступичную гайку торцевым ключом на 30 мм (используйте удлинитель для рычага). Отсоедините шаровую опору верхнего рычага от поворотного кулака, используя съемник шаровых или монтировку. Ослабьте гайку крепления рулевой тяги к кулаку.

Отсоедините тормозной суппорт: выкрутите два направляющих болта, снимите суппорт и подвесьте его на проволоке к пружине подвески, не допуская провисания тормозного шланга.
Демонтируйте тормозной диск: открутите два винта крепления диска к ступице (если установлены), снимите диск.
Снимите поворотный кулак со стойки амортизатора: открутите две гайки крепления кулака к стойке, извлеките болты.
Отсоедините рулевую тягу: выкрутите гайку пальца тяги, снимите палец съемником или аккуратными ударами молотка.
Извлеките полуось из ступицы: уприте монтировку между полуосью и кулаком, аккуратно выпрессуйте полуось из ступицы. Придерживайте полуось рукой.
Выньте полуось из КПП: потяните полуось наружу, одновременно расшатывая внутренний ШРУС, чтобы вывести его из посадочного гнезда дифференциала. Подготовьте емкость для возможной утечки масла.
Очистите полуось: удалите грязь и старую смазку с шлицевого участка под наружным ШРУСом ветошью и щеткой.
Снимите стопорное кольцо: разожмите стопорное кольцо на шлицах полуоси пассатижами или съемником, снимите его с вала.
Демонтируйте корпус наружного ШРУСа: сдвиньте корпус ШРУСа (наружную обойму) вдоль полуоси в сторону внутреннего ШРУСа, освобождая доступ к триподу (внутренней обойме).
Снимите трипод: установите съемник ШРУСов за упорный буртик трипода, затяните винт съемника до снятия детали со шлицов. При отсутствии съемника наносите короткие удары молотком через медную проставку по торцу трипода, равномерно перемещаясь по окружности.

Особенности снятия внутреннего ШРУС с вала редуктора УАЗ Патриот

Снятие внутреннего шарнира равных угловых скоростей с выходного вала редуктора переднего моста УАЗ Патриот требует особого внимания из-за специфики его крепления и расположения. Этот этап сложнее демонтажа внешнего ШРУСа, так как узел находится в труднодоступном месте внутри поворотного кулака и прочно посажен на шлицы вала.

Главная сложность заключается в преодолении силы запрессовки шарнира на вал и аккуратном извлечении без повреждения шлицев редуктора, пыльника или самого ШРУСа. Неправильные действия могут привести к деформации деталей или необходимости замены дополнительных элементов.

Ключевые этапы и важные нюансы операции

Необходимый инструмент и подготовка:

Специальный съёмник (типа "лапа" или универсальный гидравлический) - обязателен, так как обычные монтировки или молоток неэффективны и опасны.
Молоток (желательно медный или с резиновым бойком), зубило (узкое), щетка по металлу, ветошь.
Пометьте взаимное положение ШРУСа и фланца вала редуктора мелом или краской перед снятием для сохранения балансировки при установке.
Тщательно очистите зону вокруг ШРУСа от грязи, особенно стопорное кольцо в канавке вала.

Последовательность демонтажа:

После снятия ступицы и откручивания болтов крепления поворотного кулака к шаровой опоре, аккуратно отведите кулак в сторону, обеспечив доступ к внутреннему ШРУСу.
Сдвиньте пыльник по валу в сторону редуктора, освобождая доступ к корпусу шарнира.
Критически важный этап: Найдите и разожмите/срежьте стопорное кольцо, расположенное в канавке шлицевого вала редуктора за корпусом ШРУСа. Используйте узкое зубило и молоток, действуя осторожно, чтобы не повредить шлицы.
Установите съёмник: Зацепите лапы съёмника за задний край корпуса ШРУСа. Усилие должно прикладываться строго вдоль оси вала.
Плавно создавайте давление съёмником, одновременно аккуратно постукивая молотком по корпусу ШРУСа через мягкую проставку (медь, алюминий, твердая резина). Вибрация помогает сорвать шарнир с места.
После сдвига ШРУСа с начальной позиции, продолжайте выпрессовку съёмником до полного отделения шарнира от шлицов вала.
Снимите ШРУС с вала, уберите стопорное кольцо (если оно не разрушено).

Основные риски и рекомендации:

Риск	Последствие	Мера предосторожности
Повреждение стопорного кольца/шлицев	Необходимость замены вала редуктора или кольца	Использовать правильное зубило, контролировать силу удара
Перекос ШРУСа при выпрессовке	Заклинивание, повреждение шлицев	Следить за параллельностью лап съемника, прикладывать усилие строго по оси
Деформация корпуса ШРУСа	Невозможность ремонта, необходимость замены шарнира	Не бить напрямую по корпусу стальным молотком, использовать проставку
Загрязнение шлицев/подшипников редуктора	Ускоренный износ, выход из строя редуктора	Закрыть отверстие редуктора чистой ветошью сразу после снятия ШРУСа

Важно: Если ШРУС "прикипел", категорически запрещено чрезмерно увеличивать усилие съёмника или применять грубые удары. Обработайте соединение проникающей смазкой (WD-40, "жидкий ключ") и повторите попытку через 15-30 минут, сочетая вибрационные постукивания и давление съемника. Применение нагрева (строительный фен) допустимо только в крайнем случае и с осторожностью, чтобы не повредить сальник редуктора.

Чистка посадочных мест на полуоси и осмотр сепаратора/шариков

Тщательно очистите посадочные места на полуоси (шлицы и конусную поверхность) от старой смазки, грязи и следов коррозии. Используйте металлическую щетку, ветошь и специальный очиститель (WD-40 или аналог). Убедитесь, что поверхность абсолютно сухая и не имеет задиров, царапин или вмятин, которые могут помешать плотной посадке нового ШРУСа.

Визуально осмотрите сепаратор и шарики снятого ШРУСа даже при его замене. Проверьте на отсутствие критических повреждений: трещин в сепараторе, выкрашивания или глубоких борозд на рабочих поверхностях шариков и дорожках качения. Наличие сколов, заметного износа или задиров на этих элементах указывает на необходимость замены всей гранаты, а не только пыльника.

Порядок осмотра и подготовки

Ключевые этапы:

Шлицы полуоси: Убедитесь в чистоте пазов, отсутствии заусенцев и плавности хода при примерке нового ШРУСа.
Конусная поверхность: Проверьте на отсутствие биения или деформаций, влияющих на соосность.
Сепаратор: Осмотрите каждое "окно" на предмет трещин, сколов или деформации, нарушающей геометрию.
Шарики: Прокрутите каждый шарик, оцените равномерность износа, отсутствие заклинивания, выбоин и синих пятен (перегрева).

Критерии обязательной замены ШРУСа:

Элемент	Дефект	Последствия установки
Сепаратор	Трещина, сломанная перемычка	Разрушение узла, блокировка колеса
Шарик	Выкрашивание, глубокая канавка >0.5мм	Вибрация, ускоренный износ, заклинивание
Дорожка качения	Волнистый износ, выбоины	Хруст при повороте, люфт

Перед запрессовкой нового ШРУСа нанесите тонкий слой рекомендованной смазки (обычно молибденовой) на шлицы и конус полуоси для облегчения монтажа и предотвращения коррозии. Не допускайте попадания грязи на подготовленные поверхности!

Оценка состояния старого шруса: можно ли его восстановить?

Тщательный осмотр демонтированного ШРУСа – обязательный этап перед принятием решения о ремонте или замене. Основное внимание уделите состоянию сепаратора, шариков, обоймы и самой сферической поверхности корпуса. Любые видимые дефекты критически влияют на работоспособность узла.

Используйте чистую ветошь и растворитель для удаления старой смазки со всех внутренних компонентов. Это позволит выявить скрытые повреждения: микротрещины, задиры, выкрашивание металла, следы коррозии. Особенно тщательно проверьте рабочие дорожки (канавки), по которым перемещаются шарики.

Критерии оценки и возможность восстановления

Восстановлению ШРУС подлежит крайне редко. Решение зависит от типа и масштаба повреждений:

Незначительный износ дорожек или шариков: Если задиры мелкие и поверхностные, а люфт в пределах нормы, узел теоретически можно попытаться реанимировать заменой шариков и сепаратора (при наличии ремкомплекта). Однако эффективность и долговечность такого ремонта сомнительна.
Глубокие выбоины, задиры или выкрашивание: Наличие глубоких раковин на рабочих поверхностях корпуса, обоймы или шариков – абсолютное показание к замене. Эти дефекты не устраняются, они приводят к ускоренному разрушению узла и характерному хрусту.
Трещины в корпусе или сепараторе: Любая трещина, особенно в металлическом корпусе или пластиковом сепараторе, делает ШРУС непригодным для дальнейшего использования. Эксплуатация опасна внезапным разрушением.
Сильная коррозия: Разъедание металла на рабочих поверхностях нарушает геометрию канавок и шариков, создает очаги напряжения. Восстановление невозможно.
Деформация компонентов: Искривление сепаратора или обоймы, изменение формы шариков – признаки неремонтопригодности.

Важно: Даже если видимых повреждений нет, но ШРУС выработал значительный ресурс (обычно более 100-150 тыс. км) или эксплуатировался с поврежденным пыльником (в него попадала грязь и вода), его восстановление экономически нецелесообразно и ненадежно. Замена на новый узел – единственный гарантированный способ восстановить корректную работу привода.

Правильная заправка нового шруса смазкой

Качественное нанесение смазки определяет ресурс шарнира равных угловых скоростей и предотвращает преждевременный износ. Недостаточное количество или неравномерное распределение состава приводит к перегреву, задирам на поверхностях шариков и обоймы, а также ускоренному разрушению пыльника.

Используйте только рекомендованную производителем шруса консистентную смазку (обычно литиевая или молибденовая). Смешивание разных типов смазочных материалов недопустимо – это вызывает химические реакции, ухудшающие защитные свойства. Очистите посадочные поверхности шруса и гранаты от транспортировочной смазки перед нанесением рабочего состава.

Количество и технология нанесения

Стандартный объем смазки для наружного шруса УАЗ Патриот – 120±10 грамм, для внутреннего – 80±10 грамм. Точные данные уточняйте в инструкции к конкретной запчасти. Распределение выполняется в следующем порядке:

Заполните внутреннюю полость корпуса шруса на 60% общего объема – смазка должна покрыть шарики и сепаратор
Нанесите состав тонким слоем на шлицевую часть вала для защиты от коррозии
Обработайте смазкой посадочную поверхность пыльника на гранате и валу для улучшения герметичности
Равномерно распределите остаток смазки внутри нового пыльника перед установкой

Контрольные признаки правильной заправки:

Смазка выступает тонким слоем из зазоров между корпусом и обоймой при ручном проворачивании шруса
Отсутствуют воздушные полости внутри узла
Пыльник заполнен равномерно без избыточного давления (перекосы при монтаже недопустимы)

Установка нового пыльника и его надежная фиксация хомутами

После установки ШРУСа в ступицу колеса и фиксации стопорным кольцом, равномерно распределите смазку внутри нового пыльника. Аккуратно наденьте пыльник на посадочные места привода и наружного шарнира, избегая перекручивания резины. Убедитесь, что защитный чехол полностью сел в штатные канавки на валу и корпусе ШРУСа без зазоров.

Используйте только новые металлические хомуты заводского типа – старые или пластиковые аналоги ненадежны. Натяжение должно исключать проворачивание пыльника при работе подвески, но без деформации резины. Затяжку проводите специальным инструментом (хомутозатяжником) до срезания технологических «лепестков» на хомуте.

Порядок фиксации хомутов

Внутренний хомут (со стороны КПП):
- Наденьте хомут на пыльник до затяжки
- Обеспечьте соосность шлицев вала и корпуса ШРУСа
Наружный хомут (сторона ступицы):
- Сместите пыльник к шарниру, устранив воздушные пустоты
- Прокрутите вал на 2-3 оборота перед фиксацией

Параметр	Норма	Ошибка
Усилие затяжки хомутов	До срыва лепестка	Деформация резины/надрыв
Зазор под хомутом	0,5-1 мм	Плотное прилегание без щели

Контроль после установки: при повороте руля на месте пыльник не должен образовывать складок. После пробега 50 км проверьте отсутствие смазки на внутренней поверхности диска и подтеков у хомутов. Нарушение геометрии защиты приведет к разгерметизации шарнира даже при корректной затяжке.

Монтаж нового наружного ШРУСа на полуось: техника и ограничительное кольцо

Наденьте новое ограничительное кольцо в стопорную канавку шлицевого конца полуоси, убедившись в его правильной посадке без перекосов. Обильно нанесите рекомендованную смазку (обычно 110-120 г) на шлицы полуоси и внутренние ролики корпуса ШРУСа. Совместите шлицы ШРУСа с полуосью, избегая ударных воздействий на корпус шарнира.

Плавно напрессуйте ШРУС на полуось до характерного щелчка, подтверждающего фиксацию кольца в ответном пазу. Проверьте отсутствие осевого люфата: попытка ручного смещения шарнира вдоль оси не должна вызывать перемещения. Убедитесь в свободном вращении ШРУСа без заеданий, что свидетельствует о корректной установке.

Критические аспекты монтажа

Элемент	Требование	Ошибка
Ограничительное кольцо	Замена при каждом ремонте, плотная посадка в канавку	Использование старого кольца → риск самопроизвольного демонтажа
Усилие запрессовки	Равномерное приложение давления съемником	Удары молотком по корпусу → деформация сепаратора
Контроль посадки	Зазор между ШРУСом и полуосью ≤ 0.1 мм	Отсутствие проверки → осевое биение при движении

Подготовка инструментов: съемник для ШРУСов, динамометрический ключ, шприц для смазки.
Фиксация пыльника: закрепите узкий край пыльника хомутом на полуоси до заполнения смазкой.
Заправка смазкой: заполните полость ШРУСа через технологическое отверстие на 85-90% объема.
Финишная сборка: надвиньте широкую часть пыльника на фланец ШРУСа, удалите воздух, затяните хомут (момент 5-6 Н·м).

Важно: запуск двигателя и тестовый заезд разрешены только после визуальной проверки целостности пыльника и контроля уровня смазки.

Установка внутреннего ШРУСа в коробку передач (КПП или раздатку)

Монтаж внутреннего шарнира равных угловых скоростей на выходной вал коробки передач (КПП) или раздаточной коробки (раздатки) является критическим этапом сборки привода УАЗ Патриот. От правильности его установки зависит надежность передачи крутящего момента и ресурс узла. Работу выполняют после установки наружного ШРУСа на полуось и монтажа ступичного узла.

Перед установкой нового шарнира тщательно очистите шлицы выходного вала КПП/раздатки от старой смазки, грязи и металлической стружки. Проверьте состояние шлицев на валу и посадочного гнезда под ШРУС. Убедитесь в отсутствии задиров, сколов или коррозии. Замените сальник выходного вала на новый, даже если старый выглядит целым.

Порядок установки внутреннего ШРУСа

Подготовка ШРУСа и вала:

Нанесите тонкий слой специальной смазки (из ремкомплекта или рекомендованной производителем) на шлицы внутренней обоймы нового ШРУСа.
Смажьте шлицы выходного вала КПП/раздатки той же смазкой.
Установите новое наружное стопорное кольцо в канавку на валу. Убедитесь, что кольцо полностью село в паз и не имеет перекосов.

Сборка:

Аккуратно совместите шлицы внутренней обоймы ШРУСа со шлицами выходного вала КПП/раздатки.
Плавно, но с усилием надавите на корпус ШРУСа вдоль оси вала до характерного щелчка. Этот звук означает, что внутреннее стопорное кольцо ШРУСа заскочило за установленное ранее стопорное кольцо на валу.
Проверьте фиксацию: попытайтесь потянуть ШРУС на себя. Он должен быть надежно зафиксирован без осевого люфта. Попробуйте провернуть ШРУС – вращение должно быть плавным, без заеданий.

Соединение с полуосью:

Вставьте шлицевой конец полуоси (с уже установленным наружным ШРУСом и ступицей) во внутренний ШРУС.
Совместите шлицы полуоси со шлицами внутри ШРУСа.
Наденьте и затяните гайку крепления шаровой опоры с моментом, указанным в руководстве по ремонту УАЗ Патриот (обычно 215-265 Нм). Зашплинтуйте гайку.

Финишные операции:

Наденьте защитный пыльник внутреннего ШРУСа на его корпус и фланец коробки передач/раздатки. Убедитесь, что пыльник не перекручен и надежно зафиксирован хомутами с обеих сторон.
Проверьте уровень масла в КПП и раздатке, при необходимости долейте до нормы.
Произведите пробную поездку, обращая внимание на посторонние звуки (хруст, стук) при разгоне, торможении и поворотах.

Сборка узла: последовательность затяжки крепежей и соединений

Перед началом сборки убедитесь, что посадочные места ШРУСа, ступицы и привода очищены от загрязнений и остатков старой смазки. Проверьте целостность новых пыльников и хомутов, наличие специальной смазки для ШРУСа. Подготовьте динамометрический ключ – его использование обязательно для соблюдения регламентных моментов затяжки.

Наденьте новый пыльник на приводной вал, предварительно заполнив его полость на 40-50% смазкой для ШРУСов. Установите внутренний ШРУС на шлицы вала до характерного щелчка фиксирующего кольца. Повторите операцию для наружного ШРУСа, соблюдая соосность деталей. Зафиксируйте пыльники штатными хомутами, исключая перекосы.

Ключевые этапы затяжки

Соблюдайте строгую последовательность при затяжке ответственных соединений:

Гайка осевая ступицы:
- Затяните предварительно с моментом 100 Н·м при вывешенном колесе
- Опустите автомобиль на землю
- Доведите момент до 230-250 Н·м (проверьте по руководству для вашего года выпуска)
Болты крепления шаровой опоры к поворотному кулаку:
- Затяните равномерно крест-накрест
- Момент окончательной затяжки: 90-110 Н·м
Болты крепления привода к редуктору:
- Затягивайте диагонально в 2 этапа
- Сначала 40 Н·м, затем 80-95 Н·м

Критические моменты: Никогда не используйте ударный инструмент для финальной затяжки! После монтажа проверьте отсутствие осевого люфта ступицы, свободу хода ШРУСа во всех положениях и целостность пыльников. Обкатка первые 50 км без резких ускорений и поворотов руля на пределе.

Узел	Момент затяжки (Н·м)	Особенности
Гайка ступицы	230-250	Затягивать под нагрузкой (авто на земле)
Шаровая опора	90-110	Крест-накрест
Фланец привода к редуктору	80-95	Диагональная последовательность
Хомуты пыльника	3-5	Без пережима резины

Операции после замены: проверка уровня масла в редукторе

После замены ШРУСа на УАЗ Патриот обязательной процедурой является контроль уровня масла в редукторе переднего моста. Во время демонтажа/установки приводов возможна утечка смазочного материала через разобранные соединения или поврежденные сальники. Игнорирование этой операции приводит к масляному голоданию узла и ускоренному износу шестерен.

Рекомендуется проверять уровень через 100-200 км пробега после замены, а также при появлении подозрительных подтеков в зоне редуктора. Используйте исключительно масло, указанное в руководстве по эксплуатации (обычно SAE 75W-90 GL-5), так как несоответствие вязкости или класса спровоцирует задиры на зубьях шестерен.

Порядок проверки уровня масла

Установите автомобиль на ровную площадку и зафиксируйте стояночным тормозом.
Очистите область заливной пробки редуктора от грязи ветошью.
Отверните пробку ключом на 17 мм (расположена на задней стенке картера).
Убедитесь, что масло находится на нижней кромке отверстия. Допустимо незначительное вытекание смазки.
При низком уровне долейте масло через отверстие шприцем до появления излишков.
Заверните пробку с усилием 50-60 Н·м и удалите вытекшие излишки.

При обнаружении металлической стружки на магнитном щупе пробки или водоэмульсионной смеси в масле проведите диагностику редуктора. Эти признаки указывают на износ подшипников/шестерен или разгерметизацию сальников. Длительная эксплуатация с недостаточным уровнем масла гарантированно выведет из строя главную пару и дифференциал.

Особенности установки ступицы и тормозной системы после замены шруса

После монтажа нового шруса критически важно правильно собрать узел ступицы. Убедитесь, что ступичный подшипник установлен без перекоса, а стопорное кольцо зафиксировано в канавке вала до характерного щелчка. Недостаточная посадка кольца приведет к люфту и ускоренному разрушению подшипника. При затяжке гайки крепления ступицы используйте динамометрический ключ с усилием 19-23 кгс·м, соблюдая момент, указанный в руководстве по ремонту.

Перед установкой тормозного диска тщательно очистите посадочную плоскость ступицы от грязи и следов коррозии металлической щеткой. Не допускайте попадания смазки на фрикционные поверхности диска и колодок – это вызовет снижение эффективности торможения. При монтаже суппорта проверьте целостность направляющих втулок и плавность их хода, а также состояние резиновых пыльников поршня. Замените деформированные или изношенные компоненты.

Ключевые этапы сборки

Регулировка подшипника: После предварительной затяжки гайки прокрутите ступицу для равномерного распределения смазки, затем ослабьте крепление и заверните гайку с требуемым моментом.
Установка тормозного диска: Совместите отверстия диска со шпильками ступицы, избегая ударов при посадке. Перекос вызовет биение при торможении.
Калибровка суппорта: Наденьте суппорт на диск, совместив монтажные отверстия с кронштейном. Затяните болты крест-накрест с усилием 8-10 кгс·м.

Контрольный параметр	Значение	Последствия нарушения
Осевой люфт ступицы	0-0.05 мм	Вибрация колеса, износ подшипника
Зазор между диском и колодкой	Равномерный по окружности	Перегрев диска, снижение эффективности тормозов
Усилие затяжки гайки ступицы	19-23 кгс·м	Деформация подшипника или разрушение шруса

Перед эксплуатацией обязательно проверьте работу тормозов на неподвижном автомобиле: нажмите педаль 3-5 раз для выбора зазоров, затем убедитесь в отсутствии провалов и плавном нарастании усилия. После пробега 30-50 км повторно проверьте момент затяжки ступичной гайки и температуру тормозного диска – локальный перегрев указывает на заклинивание суппорта.

Первый выезд и тестирование: на что обратить внимание после ремонта

Перед началом движения убедитесь в отсутствии посторонних звуков при повороте руля на месте и визуально проверьте целостность пыльников установленного ШРУСа. Прокачайте тормозную систему, если производились работы со ступицей, и проверьте уровень масла в редукторе переднего моста. Обязательно дайте двигателю прогреться до рабочей температуры.

Начните движение на ровном участке дороги без резких ускорений. Первые 3-5 км двигайтесь со скоростью не выше 40 км/ч, делая плавные повороты руля в обе стороны. Контролируйте поведение автомобиля через открытое окно – это позволит четче идентифицировать возможные шумы.

Ключевые параметры для диагностики во время тестовой поездки

Обращайте внимание на следующие аспекты:

Характер звуков: щелчки при повороте или разгоне указывают на недотянутые гайки, гул – на перетяжку подшипника ступицы
Вибрация на руле: проверяется при прямолинейном движении 60-80 км/ч и в поворотах
Равномерность хода: увод автомобиля в сторону требует проверки развала-схождения

Скоростной режим	Действия	Норма
40-60 км/ч	Плавные повороты руля на 90°	Отсутствие щелчков
70-90 км/ч	Движение прямо с резким сбросом газа	Нет вибрации
Маневрирование	Разворот с вывернутыми колесами	Плавный ход без рывков

После поездки обязательно заглушите двигатель и проверьте температуру ступицы рукой – локальный перегрев свидетельствует о перетяжке подшипника. Осмотрите пыльники на отсутствие трещин и следов смазки. Повторно подтяните гайки крепления колес через 50 км пробега.

Регулировка углов установки колес после замены деталей подвески

После замены ШРУСа или других элементов подвески УАЗ Патриот (рычагов, шаровых опор, сайлентблоков) обязательна проверка и регулировка углов установки колес. Нарушение геометрии подвески неизбежно при демонтаже узлов, что приводит к отклонению параметров развала, схождения и кастера от заводских значений.

Игнорирование этой процедуры провоцирует ускоренный износ шин (особенно характерное "пилообразное" истирание протектора), ухудшение курсовой устойчивости, увод автомобиля в сторону при движении по прямой и увеличение расхода топлива. Регулировку выполняют на специализированном стенде после контрольной обкатки машины (5-10 км) для притирки новых деталей.

Ключевые параметры для УАЗ Патриот:

Схождение передних колес: 0° ±10' (или 0-1 мм в линейном выражении)
Развал передних колес: 0° ±30'
Продольный наклон оси поворота (кастер): 1°30' ±30'

Порядок регулировки:

Установите автомобиль на ровную платформу с имитацией дорожного просвета (под нагрузкой).
Проверьте давление в шинах, люфт рулевых тяг и состояние подшипников ступиц.
Схождение регулируется изменением длины рулевых тяг вращением муфт после ослабления стяжных хомутов.
Развал корректируется добавлением/удалением регулировочных шайб между осью верхнего рычага и кронштейном на раме (требуется частичный демонтаж).
Кастер изменяется одновременным добавлением/удалением шайб одинаковой толщины на болтах переднего и заднего кронштейна верхнего рычага.
После регулировки проведите тестовый заезд для проверки стабильности управления.

Важно: Регулировку углов рекомендуется доверять сертифицированным сервисам, располагающим калиброванным оборудованием. Попытки самостоятельной настройки "на глаз" без стенда приведут к некорректным результатам и риску нарушения безопасности движения.

Меры профилактики для увеличения срока службы новых шрусов

Эффективная профилактика – ключ к долгой службе новых шарниров равных угловых скоростей (ШРУСов) на УАЗ Патриот. Основные усилия должны быть направлены на минимизацию ударных нагрузок, предотвращение попадания абразивов и обеспечение стабильной смазки внутренних компонентов узла. Соблюдение рекомендаций по эксплуатации и регулярный контроль состояния помогут избежать преждевременного выхода из строя.

Реализация профилактических мер требует дисциплины от водителя и внимания к техническому состоянию автомобиля. Большинство проблем с ШРУСами возникает из-за повреждения защитных чехлов (пыльников) и использования неподходящих смазочных материалов, а также вследствие агрессивного стиля вождения. Профилактика существенно дешевле ремонта.

Основные профилактические меры

Стиль вождения и эксплуатация:

Избегайте резких стартов с вывернутыми колесами: Максимальная нагрузка на ШРУС возникает при одновременной подаче крутящего момента и большом угле поворота колес. Трогайтесь плавно, особенно на поворотах.
Минимизируйте пробуксовки: Резкие пробуксовки, особенно в грязи или снегу, создают ударные нагрузки на трансмиссию и ШРУСы.
Плавное преодоление препятствий: При езде по бездорожью старайтесь минимизировать удары по колесам (бордюры, глубокие ямы, камни), снижая скорость перед препятствием.
Избегайте длительной езды с вывернутыми колесами: Постоянная работа ШРУСа под максимальным углом увеличивает износ.

Контроль состояния автомобиля:

Регулярная проверка пыльников ШРУСов (ЧЕХЛОВ): Это самая важная процедура! Осматривайте пыльники каждые 500-1000 км пробега, а также после каждой поездки по бездорожью или грязи. Ищите:
- Трещины, порезы, разрывы: Даже небольшая трещина – путь для грязи и воды.
- Следы вытекания смазки: Указывает на нарушение герметичности.
- Ослабление или повреждение хомутов: Хомуты должны быть плотно затянуты.
Своевременная замена поврежденных пыльников: Обнаружив повреждение, замените пыльник немедленно, не дожидаясь выхода ШРУСа из строя. Одновременно промойте шарнир и заложите новую смазку.
Контроль состояния подвески и рулевого управления: Изношенные шаровые опоры, сайлент-блоки, рулевые наконечники или тяги приводят к увеличению люфтов и нештатным нагрузкам на ШРУСы при движении.

Правильная смазка и обслуживание:

Аспект	Требование	Примечание
Тип смазки	Используйте только специальную смазку для ШРУСов!	Обычно это высокотемпературные пластичные смазки на основе дисульфида молибдена (MoS2) или комплексного литиевого мыла, класс консистенции NLGI-2. Например, Liqui Moly LM 47, Molykote G-3407, Shell Retinax HDX2 и аналоги.
Замена смазки	При каждой замене пыльника.	Тщательно удалите старую смазку и загрязнения, промойте ШРУС керосином или специальным очистителем. Заложите свежую смазку в количестве, указанном в руководстве по ремонту (обычно ~100-120 гр на внешний ШРУС).
Категорически нельзя	Использовать графитовую смазку, солидол, Литол-24, ШРБ-4 и т.п.	Эти смазки не обеспечивают необходимых противозадирных свойств и температурной стабильности для ШРУСов.

Дополнительные рекомендации:

Мойка узлов после бездорожья: Тщательно мойте колесные арки и узлы подвески/трансмиссии после поездок по грязи или песку, уделяя внимание зонам расположения ШРУСов.
Внимание к посторонним звукам: При появлении характерных щелчков или хруста при повороте немедленно проведите диагностику состояния ШРУСов и пыльников.
Сезонный осмотр: Перед началом зимнего и летнего сезона проводите углубленный осмотр ходовой части, включая целостность пыльников ШРУСов.

Ошибки, которых следует избегать при замене ШРУСов своими руками

Замена шарнира равных угловых скоростей (ШРУС) на УАЗ Патриот требует точного соблюдения процедуры и внимания к деталям. Даже небольшие просчеты могут привести к преждевременному выходу узла из строя или повреждению смежных компонентов трансмиссии, что повлечет за собой дорогостоящий ремонт.

Игнорирование критических аспектов процесса часто становится причиной повторных поломок, утечек смазки или даже полной потери управления автомобилем. Знание распространенных ошибок позволяет минимизировать риски и обеспечить надежную работу привода после самостоятельного вмешательства.

Ключевые ошибки и их последствия

Неверная диагностика (путаница с внутренним/внешним ШРУСом) – приводит к покупке неподходящей запчасти и бесполезной разборке.
Использование ударных инструментов (молоток, зубило) при демонтаже – вызывает деформацию посадочных мест, сколы на шлицах вала.
Пренебрежение очисткой посадочных зон – загрязнения препятствуют плотной посадке нового шарнира, нарушают соосность.

Неправильный выбор смазки
Использование универсальных или низкокачественных составов вместо специальной смазки для ШРУС (тип CV-2). Последствия: ускоренный износ обоймы и шариков, перегрев.
Нарушение момента затяжки
Слабая затяжка гайки ступицы приводит к люфту и биению, чрезмерная – к деформации подшипника и вала. Требуемый момент: 280-320 Н·м.
Неполная заправка пыльника
Недостаток смазки внутри пыльника (менее 80-100 г на внешний ШРУС) вызывает сухое трение и заклинивание.

Ошибка	Риск	Профилактика
Повреждение пыльника при установке	Попадание абразива в шарнир, быстрый износ	Использование монтажных пластмассовых оправок, смазка краев пыльника мыльным раствором
Некорректная фиксация хомутов	Разгерметизация, вытекание смазки, загрязнение узла	Обжатие только специнструментом, проверка натяжения после пробега 50 км

Игнорирование проверки смежных узлов – отказ от диагностики ступичного подшипника, ШРУСа на противоположной стороне или состояния вала при замене. Результат: необходимость повторного снятия узла через короткий промежуток времени.

Экономия на комплектующих – установка дешевых неоригинальных ШРУСов или пыльников сомнительного качества гарантированно сокращает ресурс узла в 2-3 раза на внедорожнике УАЗ Патриот.

Список источников

Для подготовки материала о замене ШРУСа УАЗ Патриот использовалась техническая документация, специализированные автомобильные ресурсы и практические руководства. Основное внимание уделялось официальным данным производителя и проверенным инструкциям по ремонту.

Ключевыми источниками послужили мануалы по эксплуатации, профильные форумы владельцев УАЗ и видеоинструкции от опытных автомехаников. Следующий список содержит использованные материалы.

Официальное руководство по ремонту и техническому обслуживанию УАЗ Патриот (актуальная редакция)
Технические спецификации и каталоги запчастей УАЗ для переднего привода
Методические рекомендации сервисных центров УАЗ по диагностике трансмиссии
Тематические разделы форума UAZ Patriot Club: обсуждения эксплуатации ШРУСов
Практические руководства из журналов "За рулём" и "Авторевю": разборы неисправностей ходовой части
Видеоинструкции по замене ШРУСов от сертифицированных автомехаников (YouTube-каналы "Гараж 54", "Автопрактика")
Производители автокомпонентов: каталоги и инструкции по установке ШРУСов (бренды "Трек", "БелМаг")
