Замена стартера ВАЗ-2110 своими руками

Статья обновлена: 18.08.2025

Неисправный стартер – частая причина отказа запуска двигателя ВАЗ-2110. Признаки поломки: щелчки реле без вращения коленвала, полное отсутствие реакции на поворот ключа или характерный скрежет.

Замена узла требует базовых навыков авторемонта. Работы проводятся при отключенном аккумуляторе. Для доступа потребуется снять воздушный фильтр и защиту картера (при наличии). Основная сложность – ограниченное пространство моторного отсека.

Далее рассмотрим последовательность действий для безопасного демонтажа изношенного стартера и установки нового. Особое внимание уделим подключению силовых проводов – ошибка приведет к короткому замыканию.

Обесточивание аккумулятора ВАЗ-2110

Откройте капот и найдите аккумуляторную батарею в правом дальнем углу моторного отсека. Осмотрите клеммы для определения типа крепления – потребуется ключ на 10 мм (гаечный или накидной) для болтовых соединений либо рожковый ключ на 13 мм для гаек на шпильках.

Соблюдайте строгую последовательность: сначала ослабьте и снимите отрицательную клемму (-) (обычно черный провод, маркировка «-» на АКБ). Только после этого демонтируйте положительную клемму (+) (красный провод, маркировка «+»). Изолируйте плюсовой провод от кузова и других металлических деталей, например, отведя его в сторону.

Ключевые моменты безопасности

Порядок снятия клемм критичен: минус всегда первым, плюс – вторым. Обратный порядок при подключении: плюс первым, минус – последним.
Избегайте одновременного касания металлическим инструментом обеих клемм или плюсового контакта с кузовом – это вызовет короткое замыкание.
Убедитесь, что снятый плюсовой провод не может случайно коснуться клеммы АКБ или металлических элементов авто.

Этап	Действие	Инструмент
1	Ослабление крепления "-" клеммы	Ключ на 10 мм или 13 мм
2	Снятие "-" клеммы с АКБ	-
3	Ослабление крепления "+" клеммы	Ключ на 10 мм или 13 мм
4	Снятие "+" клеммы и изоляция провода	-

Определение места расположения стартера

Стартер ВАЗ-2110 располагается в нижней части моторного отсека, со стороны коробки передач. Для его обнаружения необходимо зафиксировать автомобиль на стояночном тормозе и поднять капот.

Точное место установки элемента – между двигателем и картером сцепления, ниже дроссельного узла. Он крепится тремя болтами к блоку цилиндров и картеру КПП, а его цилиндрический корпус ориентирован в сторону переднего бампера.

Последовательность визуального поиска

Выполните следующие шаги для идентификации:

Найдите толстый силовой провод (сечением ~25 мм²), идущий от плюсовой клеммы аккумулятора – он ведет непосредственно к стартеру.
Проследите трассировку провода вниз вдоль защиты двигателя до характерного цилиндрического корпуса длиной 15-20 см.
Идентифицируйте маленький управляющий разъем на верхней части корпуса, куда подходит тонкий провод от замка зажигания.

Важные ориентиры при осмотре:

Снизу элемент частично закрыт защитой картера двигателя
Сверху перекрыт воздуховодом и патрубками системы охлаждения
Контактные болты защищены резиновыми колпачками

Вид доступа	Расположение элементов
Сверху	Втягивающее реле, силовой провод, управляющий разъем
Снизу	Крепежные болты, зубчатый венец маховика

Примечание: Для детального осмотра может потребоваться демонтаж воздушного фильтра и пластиковых накладок. Работы выполняются только при отключенной минусовой клемме АКБ.

Осмотр доступности стартера снизу

Поднимите автомобиль на подъемнике или установите на эстакаду для обеспечения безопасного доступа к нижней части моторного отсека. При отсутствии спецоборудования используйте домкрат с обязательной фиксацией машины на надежные подставки ("козелки").

Снимите защиту картера двигателя (при ее наличии), открутив крепежные болты ключом на 10 или 13 мм. Очистите пространство возле стартера от грязи ветошью для четкой визуализации деталей и предотвращения попадания мусора в демонтируемые узлы.

Ключевые точки для оценки

Положение стартера: Найдите агрегат в задней части двигателя, прикрепленный к картеру сцепления
Обзор электрических соединений: Проверьте видимость и доступность:
- Силового провода от аккумулятора (толстый кабель с наконечником на гайке 13 мм)
- Управляющего провода (тонкий провод на штекере или гайке 8 мм)
Механический доступ: Убедитесь в наличии рабочего пространства для:
1. Головки на 15 мм для крепежных болтов стартера
2. Удлинителя и кардана для монтажа под углом
3. Трещотки или воротка

Примечание: Если выпускной коллектор или элементы выхлопной системы перекрывают доступ к верхнему болту крепления, потребуется дополнительный демонтаж мешающих компонентов. Оцените состояние резьбовых соединений – коррозия потребует предварительной обработки проникающей смазкой.

Поднятие передней части автомобиля

Перед подъемом убедитесь, что автомобиль стоит на ровной твердой поверхности, включена нейтральная передача (или "P" для АКПП) и затянут ручной тормоз. Подложите противооткатные упоры под задние колеса для дополнительной фиксации.

Найдите штатные точки поддомкрачивания на порогах под передними дверями – они обозначены треугольными вырезами в металле. Никогда не устанавливайте домкрат на элементы кузова вне этих зон, чтобы избежать деформации.

Последовательность подъема

Установите гидравлический домкрат под правильную точку подъема на пороге со стороны водителя
Плавно поднимите автомобиль до высоты 20-25 см
Поставьте опорную стойку ("козлик") под лонжерон или усиленную область порога
Опустите домкрат, чтобы вес авто лег на стойку
Повторите процесс с пассажирской стороны

Обязательно проверьте устойчивость конструкции перед работой: покачайте кузов руками. Для замены стартера потребуется доступ к моторному отсеку снизу, поэтому минимальная высота подъема – 40 см от земли.

Тип опоры	Требуемая грузоподъемность	Критично
Гидравлический домкрат	2+ тонны	Да
Опорные стойки	1+ тонна на шт.	Обязательно
Деревянные брусья	Только как доп. страховка	Нет

Запрещено находиться под автомобилем при использовании только домкрата без страховочных стоек! Всегда дублируйте опоры на случай отказа гидравлики.

Установка домкрата на надежную поверхность

Перед подъемом автомобиля критически важно выбрать ровный и твердый участок асфальта или бетона. Убедитесь, что поверхность очищена от песка, гравия, льда или масляных пятен, которые могут вызвать проскальзывание домкрата. Никогда не устанавливайте домкрат на грунт, деревянные доски или рыхлые материалы – это смертельно опасно.

Зафиксируйте автомобиль стояночным тормозом и подложите противооткатные упоры (колодки или крупные камни) под колеса противоположной оси. Для дополнительной безопасности при работах под машиной заранее подготовьте страховочные подставки (козлы), которые будут использоваться после подъема.

Правильная установка домкрата под ВАЗ-2110

Найдите штатные точки поддомкрачивания на днище:

Спереди: усиленные площадки за передними колесами в 20 см от порога
Сзади: специальные проушины перед задними колесами возле усилителей лонжеронов

Плавно вращайте рукоятку до плотного контакта подхвата с кузовом. Убедитесь, что домкрат стоит вертикально без перекосов. При подъеме постоянно контролируйте устойчивость конструкции – при малейшем перекосе немедленно опустите авто и переустановите подхват.

Фиксация ВАЗ-2110 на опорных козлах

Надёжная фиксация автомобиля на опорных козлах критична для безопасного доступа к стартеру. Неправильное положение создаёт риск падения машины и травм.

Поднимите переднюю часть домкратом, разместив его под усилителем подрамника или лонжеронами. Обеспечьте строго горизонтальное положение кузова перед установкой козлов.

Порядок установки

Расположите козлы под штатными точками поддомкрачивания на порогах:

Передние опоры – за 30 см от колесных арок
Задние опоры – перед началом изгиба порогов к багажнику

Контрольные параметры:

Минимальная высота подъёма	50 см от земли
Зазор между колесом и аркой	Не менее 15 см

После опускания на козлы обязательно проверьте:

Отсутствие люфта в точках контакта
Параллельность опорных площадок кузову
Стабильность конструкции раскачиванием кузова руками

Подложите противооткатные башмаки под задние колёса. Запрещено работать под машиной без страховочных подставок!

Снятие защиты двигателя (при наличии)

Защита двигателя установлена не на всех ВАЗ-2110, но если она присутствует, демонтаж обязателен для доступа к стартеру. Конструкция представляет собой металлический или пластиковый щит, закреплённый под двигателем болтами или гайками.

Перед снятием убедитесь, что автомобиль надёжно зафиксирован на подъёмнике или эстакаде, а КПП переведена в нейтральное положение. Подготовьте ключи или головки под размер крепежа (чаще 13 или 15 мм), а также проникающую смазку WD-40 при наличии коррозии.

Осмотрите защиту, определите точки крепления (обычно 4-6 болтов по периметру).
Обработайте резьбовые соединения WD-40 при затруднённом откручивании.
Выкрутите все крепёжные болты/гайки против часовой стрелки, используя вороток с удлинителем.
Придерживайте защиту рукой при откручивании последнего болта во избежание падения.
Аккуратно снимите щит, контролируя его вес (металлические версии тяжёлые).
Отложите защиту и крепёж в сторону, избегая деформации конструкции.

Нахождение крепежных болтов стартера

Основные болты крепления стартера расположены в его задней части, со стороны моторного отсека. Вам потребуется визуально идентифицировать цилиндрический корпус стартера, закрепленный на картере коробки передач.

На ВАЗ-2110 используется три крепежных элемента: два длинных вертикальных болта и один короткий горизонтальный. Доступ к ним частично перекрыт патрубками системы охлаждения и элементами впускного коллектора, что требует внимательного осмотра.

Расположение и особенности

Верхний болт (13 мм головка)
Находится над стартером, проходит вертикально через монтажную проушину в блок цилиндров. Легко обнаруживается при осмотре сверху.
Нижний болт (13 мм головка)
Расположен под корпусом стартера параллельно верхнему. Для доступа может потребоваться смотровая яма или подъемник.
Боковой болт (17 мм головка)
Горизонтально фиксирует переднюю часть стартера к коробке передач. Находится со стороны радиатора, часто скрыт за жгутом проводов.

Важно: Перед откручиванием очистите шлицы болтов от грязи и обработайте WD-40, если наблюдается сильная коррозия. Все крепления откручиваются против часовой стрелки стандартными ключами или головками с удлинителем.

Отсоединение силового провода от клеммы

Найдите толстый силовой провод, идущий от положительной клеммы аккумулятора к верхней клемме втягивающего реле стартера. Он закреплен гайкой на медном контакте реле, обычно под защитным резиновым колпачком. Перед работами убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка.

Наденьте защитные резиновые перчатки для предотвращения короткого замыкания. Приготовьте рожковый ключ на 13 (реже на 10) или головку с воротком. Убедитесь, что металлические части инструмента не касаются кузова и других токопроводящих элементов двигателя во избежание искрения.

Порядок действий

Сдвиньте резиновый защитный колпачок вверх по проводу, оголив контактную гайку.
Надежно зафиксируйте ключ на гайке, придерживая корпус стартера второй рукой.
Поворачивайте ключ против часовой стрелки с умеренным усилием до полного ослабления крепления.
Снимите ослабленную гайку и шайбу (при наличии), аккуратно отведите провод в сторону от стартера.
Изолируйте оголенный контакт провода чистой ветошью или изолентой для исключения случайного касания к кузову.

Проверьте состояние контактной площадки на реле и клеммы провода. При обнаружении окисления или повреждений зачистите поверхности мелкой наждачной бумагой перед установкой. Не допускайте провисания отсоединенного провода вблизи металлических деталей подкапотного пространства.

Снятие штекера управляющего провода

Штекер управляющего провода расположен на втягивающем реле стартера и представляет собой пластиковый разъём с одним тонким проводом, обычно чёрного цвета. Он крепится к медному контактному штырю реле, обеспечивая подачу напряжения при повороте ключа зажигания.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что ключ зажигания извлечён из замка, а стояночный тормоз активирован.

Последовательность действий

Найдите штекер на задней части втягивающего реле – он зафиксирован плотной посадкой без дополнительных замков.
Обхватите корпус разъёма большим и указательным пальцами, избегая приложения усилий к проводу.
Покачивайте штекер из стороны в сторону с одновременным лёгким подтягиванием на себя.
При затруднённом снятии используйте плоскую отвёртку для аккуратного поддевания пластикового корпуса.

После демонтажа визуально проверьте контакты на отсутствие:

Окисления или коррозии
Оплавления пластика
Механических повреждений клеммы

Типовая проблема	Решение
Штекер не снимается	Обработать соединение WD-40, выждать 5 минут
Контактный штырь шатается	Заменить втягивающее реле

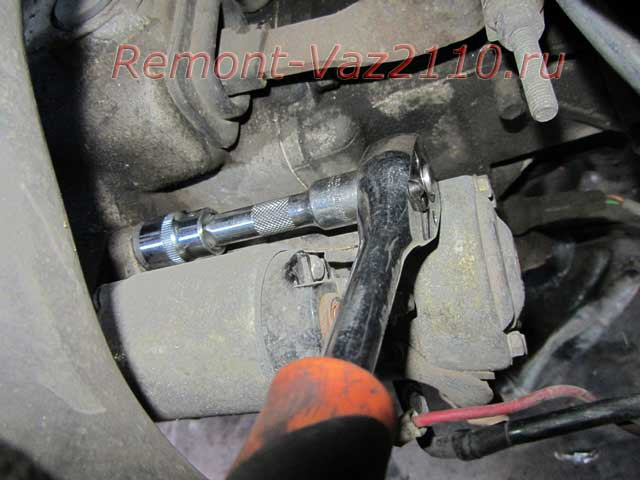

Ослабление верхнего болта крепления

Подберитесь к верхнему болту через моторный отсек, используя головку на 13 мм с удлинителем и карданным шарниром. Верхнее крепление расположено в труднодоступной зоне между блоком двигателя и впускным коллектором, что требует точной фиксации инструмента.

Установите головку на болт, контролируя положение кардана во избежание соскальзывания. Медленно вращайте ключ против часовой стрелки, прилагая умеренное усилие – резкие движения недопустимы из-за риска срыва граней. При закисшем соединении используйте жидкость WD-40, выждав 5-10 минут перед повторной попыткой.

Ключевые этапы работы:

Инструмент: Трещоточный ключ, удлинитель 150-200 мм, кардан, головка на 13 мм
Положение: Работа через верх, стоя с правой стороны авто (по ходу движения)
Контроль: Фиксируйте кардан рукой при вращении, чтобы головка не соскочила с болта

Ослабление нижнего болта крепления

Нижний болт расположен в труднодоступной зоне между блоком цилиндров и выпускным коллектором. Для доступа потребуется снять защитный кожух карданного вала (при наличии) и использовать удлинённый инструмент.

Приготовьте головку на 13 мм с воротком и карданным шарниром, либо универсальный карданный удлинитель. Дополнительно может потребоваться трещотка с длинной рукоятью для увеличения рычага.

Порядок действий

Расположитесь под автомобилем со стороны водительского колеса. Найдите головку болта, ориентируясь на монтажный кронштейн стартера:

Наденьте головку на болт через карданный переходник
Установите вороток в горизонтальное положение параллельно земле
Прикладывайте усилие против часовой стрелки короткими рывками
При закисании обработайте резьбу WD-40 и выждите 10 минут

При полном отсутствии доступа снизу потребуется:

Демонтировать выпускной коллектор
Использовать гибкую удлинительную муфту
Применить торцевую головку с шарнирным соединением

Предупреждение: Не допускайте проворачивания верхнего болта - зафиксируйте его вторым ключом через технологическое отверстие в колесной арке.

Извлечение крепежных болтов полностью

Подготовьте торцовые головки на 13 или 15 мм (в зависимости от модификации стартера) с удлинителем и трещоткой. Обеспечьте беспрепятственный доступ к нижнему болту через арку колеса, предварительно вывернув переднее колесо в сторону или сняв его.

Начинайте выкручивание с верхнего болта, контролируя положение стартера. После нескольких оборотов переключитесь на нижний крепеж, так как он обычно затянут сильнее. Прихватите корпус стартера свободной рукой, чтобы предотвратить его падение при снятии последнего болта.

Ключевые моменты при демонтаже

Если болты проворачиваются с усилием:

Обработайте резьбовые соединения WD-40 за 10-15 минут до работы
Применяйте ударно-поворотную трещотку для срыва прикипевших элементов
Не допускайте перекоса инструмента - держите ключ строго перпендикулярно

После полного выкручивания аккуратно извлеките болты через технологические отверстия. Проверьте состояние резьбы на каждом крепеже - поврежденные элементы требуют замены. Храните болты отдельно от других деталей во избежание потерь.

Аккуратный сдвиг стартера с посадочного места

После полного откручивания крепежных болтов и отсоединения всех электрических разъемов, стартер остается удерживаться на блоке цилиндров за счет плотной посадки направляющих втулок или шпилек. Необходимо избегать резких движений или перекоса детали, чтобы не повредить посадочную плоскость на двигателе и корпус стартера.

Возьмитесь рукой за корпус стартера, обеспечив надежный захват. Примените умеренное усилие на себя, сочетая с легким покачиванием из стороны в сторону. Если деталь не поддается, аккуратно постучите резиновой киянкой по корпусу в направлении снятия, чередуя точки удара справа и слева для равномерного смещения.

Ключевые моменты при демонтаже

Контролируйте траекторию движения: стартер должен отходить строго параллельно плоскости крепления
Не используйте металлические молотки – только резиновую или полиуретановую киянку
При закисании направляющих обработайте соединение проникающей смазкой WD-40 и выждите 10-15 минут
Избегайте рычагов или монтажных лопаток между блоком и стартером

После начального сдвига на 3-5 мм поддерживайте корпус снизу свободной рукой, чтобы предотвратить внезапное падение. При демонтаже через верх убедитесь в отсутствии препятствий на пути движения – шлангов системы охлаждения или жгутов проводки.

Выемка демонтированного стартера вниз

После полного отсоединения стартера от силового провода, колодки управления и крепёжных болтов, удерживайте агрегат одной рукой. Сместите его корпус максимально вниз, освобождая пространство между мотором и задней стенкой моторного отсека. Контролируйте траекторию, избегая зацепов за соседние элементы.

Плавно разверните стартер так, чтобы его приводная часть (бендикс) была направлена в сторону колесной арки. Это обеспечит беспрепятственное прохождение узла через технологический зазор. Двигайте устройство строго вертикально, не допуская перекоса и заклинивания на кронштейнах или трубках тормозной системы.

Ключевые этапы манипуляции

Фиксация положения: прижмите стартер к нижней части щита моторного отсека, освобождая путь для вывода
Поворот корпуса: разверните агрегат бендиксом вперед по ходу движения автомобиля
Окончательное извлечение: проведите стартер между картером двигателя и рамой, выводя его вниз через открытое пространство под радиатором

Внимание! Избегайте резких движений – корпус может зацепить:

Топливные магистрали
Проводку датчиков
Резиновые патрубки системы охлаждения

Типичная ошибка	Последствие	Решение
Вывод стартера под углом	Заклинивание между подрамником и двигателем	Вернуть в исходное положение, повторить с правильной ориентацией
Резкое опускание	Повреждение кожуха или срыв проводов	Осуществлять движение плавно с постоянным визуальным контролем

После успешного извлечения сразу осмотрите посадочное место на блоке цилиндров – убедитесь в отсутствии забытых шайб или уплотнителей. Уложите демонтированный стартер на чистую поверхность для последующей диагностики или замены.

Сравнение старого и нового стартера ВАЗ-2110

Визуальные отличия сразу бросаются в глаза: новый стартер имеет компактный корпус редуктора (обычно черного цвета) с заметно уменьшенными габаритами по сравнению с массивным цилиндрическим корпусом старого образца. Редукторная конструкция принципиально меняет компоновку – электродвигатель расположен не соосно с бендиксом, а под углом.

Эксплуатационные характеристики кардинально различаются. Редукторный стартер потребляет на 30-40% меньше тока (около 130 А против 200-250 А у классического), что снижает нагрузку на аккумулятор и электропроводку. Момент вращения коленвала выше благодаря планетарной передаче, что гарантирует уверенный пуск даже при низких температурах. Вес нового стартера почти в 2 раза меньше (около 4 кг против 7 кг).

Ключевые преимущества редукторной модели

Энергоэффективность: Меньший пусковой ток продлевает ресурс АКБ
Надежность: Усиленная конструкция шестерен бендикса
Ремонтопригодность: Модульная сборка упрощает замену компонентов
Акустика: Сниженный уровень шума при срабатывании

Параметр	Старый стартер	Новый стартер
Тип конструкции	Прямой привод	Редукторный (планетарная передача)
Потребляемый ток	200-250 А	130-160 А
Вес	≈7 кг	≈3.8-4.2 кг
Ресурс втягивающего реле	80-100 тыс. км	120-150 тыс. км

При установке нового стартера обязательно проверяйте зазор между шестерней бендикса и венцом маховика (должен составлять 1-5 мм). Несовпадение посадочных болтов решается переходной пластиной, а электрическое подключение идентично – силовой провод на реле, управляющий на втягивающее.

Очистка посадочной поверхности на двигателе

После демонтажа стартера внимательно осмотрите место его прилегания к блоку двигателя. На посадочной поверхности часто скапливается грязь, масляные подтёки, следы коррозии или остатки старой прокладки. Эти загрязнения нарушают плотность контакта, что приводит к перекосу стартера при установке и ухудшению электрического соединения "массы".

Игнорирование очистки вызывает проблемы: вибрацию при работе, быстрый износ венца маховика, перегрев или неполный контакт электрической цепи. Используйте подручные инструменты – металлическую щётку, ветошь, скребок из дерева или пластика (во избежание царапин). Особенно тщательно обработайте зону вокруг крепёжных отверстий и контактной площадки.

Порядок работ:

Обезжирьте поверхность ветошью, смоченной в бензине или уайт-спирите
Удалите крупные загрязнения скребком (не царапая металл!)
Обработайте область жёсткой щёткой до чистого металла
Убедитесь в отсутствии задиров и глубоких канавок
Протрите поверхность сухой чистой тряпкой перед установкой

Проверка состояния зубьев маховика

Доступ к зубчатому венцу маховика осуществляется через технологическое отверстие картера сцепления. Для осмотра потребуется фонарь и чистая ветошь. Предварительно убедитесь, что автомобиль надежно зафиксирован на ручном тормозе и противооткатных упорах, а рычаг КПП переведен в нейтральное положение.

Поверните коленчатый вал двигателя за болт крепления шкива при помощи воротка или монтажной лопатки. Делайте это плавно, контролируя вращение через смотровое окно. Не используйте стартер для прокрутки – это опасно при открытом доступе к механизмам.

Критерии оценки износа

Внимательно осмотрите минимально 30% длины венца, последовательно проворачивая коленвал. Критическими дефектами считаются:

Сколы или глубокие выбоины на вершинах зубьев (глубиной свыше 1 мм)
Отсутствующие фрагменты венца (сквозные трещины, отломанные секции)
Визуально различимая деформация "восьмерки" при вращении
Масляные потеки с металлической стружкой в зоне зацепления

При обнаружении локальных повреждений на 2-3 зубах допустима ручная доработка напильником:

Снимите заусенцы без изменения геометрии зуба
Сгладьте острые кромки радиусом 0.5 мм
Обработайте поверхности антикоррозийным спреем

Тип дефекта	Решение
Единичные сколы	Зачистка + установка стартера
Повреждения на 15% зубьев	Ремонт маховика с перепрессовкой венца
Деформация или сквозные трещины	Замена маховика в сборе

Если визуальный осмотр затруднен из-за загрязнений, аккуратно протрите венец ветошью, смоченной в бензине. Не применяйте металлические щетки или абразивы – это ускорит износ. После оценки состояния установите защитную заглушку отверстия обратно.

Проверка ведущей шестерни нового стартера

Внимательно осмотрите зубья шестерни на предмет сколов, заусенцев или деформации. Повреждённые зубья приведут к проскальзыванию и быстрому разрушению венца маховика.

Проверьте свободное вращение шестерни в обе стороны. При вращении по ходу работы (против часовой стрелки, если смотреть со стороны шестерни) движение должно быть плавным и без заеданий.

Проверка обгонной муфты (бендикса)

Убедитесь в корректной работе механизма:

Вращение против рабочего хода (по часовой стрелке) должно блокировать шестерню, передавая крутящий момент на вал стартера.
Вращение по рабочему ходу (против часовой стрелки) должно вызывать свободное прокручивание шестерни относительно вала – это защита стартера после запуска двигателя.

Проведите тест на осевое перемещение шестерни:

Потяните шестерню от корпуса стартера рукой.
Она должна плавно выдвигаться по шлицам вала и самостоятельно возвращаться в исходное положение под действием возвратной пружины.
Заедания или отсутствие возврата указывают на неисправность механизма привода.

Параметр проверки	Норма	Отклонение
Состояние зубьев	Ровные, без повреждений	Сколы, износ, деформация
Работа обгонной муфты	Блокировка против хода, свободный ход по ходу	Проскальзывание, заклинивание
Ход шестерни	Плавное выдвижение и автовозврат	Заедание, отсутствие возврата

Убедитесь в отсутствии люфта шестерни относительно вала в радиальном направлении. Значительный люфт приведёт к перекосу и ускоренному износу.

Нанесение медной смазки на контакты

После установки стартера на место, но до подключения электрических разъёмов, подготовьте контактные поверхности. Тщательно зачистите клеммы проводов и контактные пятаки на стартере мелкозернистой наждачной бумагой (№400-600) до появления равномерного металлического блеска.

Удалите всю пыль и следы окислов сухой чистой ветошью. Обязательно обезжирьте поверхности – используйте аэрозольный очиститель контактов или ветошь, смоченную в бензине "калоша". Дождитесь полного испарения жидкости перед дальнейшими действиями.

Процесс обработки

Нанесите тонкий слой медной токопроводящей смазки (примеры: Liqui Moly Kupfer-Paste, Molykote Cu-7439) на:

Клемму силового провода (+12В)
Контакты втягивающего реле
Поверхность шпильки крепления провода

Соблюдайте важные правила:

Не допускайте попадания состава на пластиковые элементы разъёмов
Используйте минимальное количество смазки – излишки удалите ветошью
Избегайте смешивания разных типов токопроводящих паст

Ошибка	Последствие
Нанесение на грязные контакты	Ухудшение проводимости, перегрев
Использование графитовой смазки	Увеличение переходного сопротивления

После обработки сразу затяните гайки крепления проводов с усилием 12-15 Н·м. Излишки смазки, выступившие после затяжки, аккуратно сотрите. Это предотвратит окисление контактов, обеспечит стабильный пуск двигателя и защиту от коррозии при эксплуатации в условиях влажности.

Подключение штекера управления к новому стартеру

Найдите на корпусе нового стартера контактную клемму втягивающего реле – она расположена рядом с мощным плюсовым выводом и имеет меньший диаметр. Штекер управления представляет собой одинарный пластиковый разъём с тонким проводом (обычно чёрного или синего цвета), идущим от штатной электропроводки автомобиля.

Аккуратно совместите штекер с клеммой и плотно насадите его до характерного щелчка фиксатора. Убедитесь, что пластиковый зажим разъёма полностью защёлкнулся – это предотвратит самопроизвольное отсоединение во время вибраций. Перепутать подключение невозможно: штекер подходит только к одной клемме и имеет уникальную форму.

Критические моменты подключения

Перед финальной установкой стартера:

Визуально проверьте целостность изоляции провода управления и отсутствие окислов на контактах штекера.
Убедитесь, что разъём не касается движущихся частей двигателя или острых кромок.
Не применяйте силу – если штекер не надевается, проверьте совместимость клемм и отсутствие деформации.

После подключения выполните кратковременную контрольную прокрутку стартера (на нейтральной передаче!) для проверки работы реле. Отсутствие запуска двигателя в этом тесте – сигнал к повторной проверке контактов.

Предварительная фиксация силового провода

После снятия защитного резинового колпачка с клеммы силового провода (толстый кабель, идущий от плюсовой клеммы АКБ) ослабьте гайку крепления ключом на 13. Не пытайтесь полностью выкрутить гайку на этом этапе – ослабьте её лишь настолько, чтобы обеспечить свободное снятие наконечника провода с контактного болта стартера после демонтажа узла.

Отведите провод в сторону от стартера, обеспечив свободный доступ к остальным крепёжным элементам. Закрепите его в безопасном положении пластиковым хомутом или проволокой, исключив случайный контакт с металлическими частями двигателя или клеммой аккумулятора. Это предотвратит короткое замыкание при дальнейших работах.

Ключевые правила безопасности

Обязательные действия перед отсоединением:

Заглушите двигатель и выньте ключ из замка зажигания
Снимите минусовую клемму с аккумуляторной батареи
Убедитесь в отсутствии контакта металлического наконечника провода с массой кузова

Используйте диэлектрические перчатки при работе с силовым проводом, даже после отключения АКБ – в цепи могут сохраняться остаточные токи высокого напряжения.

Установка новой прокладки (если предусмотрена)

Перед монтажом стартера проверьте наличие посадочного места для прокладки на блоке цилиндров. Убедитесь, что новая прокладка полностью соответствует старой по толщине, форме отверстий и внешнему контуру. Используйте только оригинальные или рекомендованные производителем уплотнители.

Тщательно очистите привалочные поверхности блока и стартера металлической щеткой или скребком. Удалите все следы старой прокладки, масляные пятна и загрязнения. Контролируйте отсутствие царапин и забоин, которые могут нарушить герметичность соединения.

Порядок монтажа

Наденьте прокладку на направляющие шпильки блока двигателя, совместив все монтажные отверстия
Проверьте отсутствие перекосов – уплотнитель должен плотно прилегать к поверхности без зазоров
Не применяйте герметики, если иное не указано в инструкции к запчасти
При установке стартера избегайте смещения прокладки – придерживайте её свободной рукой
Равномерно затяните крепежные болты крест-накрест с моментом 32–36 Н∙м

Правильное позиционирование стартера при монтаже

Установите стартер в посадочное место на картере сцепления, совместив монтажные отверстия корпуса с резьбовыми отверстиями блока цилиндров. Контролируйте параллельность оси стартера плоскости маховика – перекосы недопустимы. Предварительно наживите крепежные болты без затяжки для фиксации положения.

Проверьте зазор между зубьями бендикса стартера и венцом маховика – он должен составлять 0,5-4 мм. Для контроля вставьте металлический щуп через технологическое окно картера сцепления. Отсутствие зазора или его превышение требует коррекции положения прокладками (при их наличии в комплектации).

Ключевые этапы и требования

Затяните верхний болт крепления моментом 32-36 Н·м, нижний – 41-51 Н·м. Последовательность: сначала верхний, затем нижний.
Убедитесь в свободном ходе бендикса (1-5 мм при ручном перемещении).
Подключите клеммы:
- Медный провод большого сечения – к верхней клемме тягового реле (от АКБ)
- Тонкий провод – к нижней управляющей клемме (от замка зажигания)

Ошибка позиционирования	Последствие
Перекос корпуса	Заклинивание вала, повреждение подшипников
Недостаточный зазор	Посторонний шум, разрушение зубьев маховика
Избыточный зазор	Пробуксовка бендикса, невозможность запуска

Заведение крепежных болтов в посадочные гнезда

Поддержите стартер левой рукой, аккуратно совмещая монтажные отверстия на корпусе с резьбовыми гнездами на блоке цилиндров. Контролируйте положение фланца стартера относительно привалочной плоскости блока, избегая перекосов даже на несколько миллиметров.

Пальцами правой руки введите верхний болт крепления в отверстие, наживляя его на 2-3 оборота резьбы. Аналогично установите нижний крепежный элемент, не допуская падения стартера – его вес создает ощутимую нагрузку на руки.

Фиксация стартера

Используя головку на 13 с удлинителем и трещоткой, равномерно затяните оба болта крест-накрест. Момент затяжки должен составлять 32–38 Н·м – перетяжка может сорвать резьбу в алюминиевом блоке, недостаточная затяжка вызовет вибрацию.

Критические ошибки на этом этапе:

Попадание проводов или уплотнителей под фланец стартера
Использование болтов с поврежденной резьбой
Затяжка только одного крепежа до упора

Элемент	Параметр	Значение
Верхний болт	Длина	75 мм
Нижний болт	Длина	45 мм

Ручная натяжка верхнего болта крепления

Обеспечьте надежную фиксацию стартера рукой, плотно прижимая его к блоку цилиндров. Убедитесь, что посадочные штифты вошли в соответствующие отверстия, а нижний болт уже закручен до упора (без перетяжки).

Подготовьте верхний болт крепления с установленной шайбой. Аккуратно введите его резьбовую часть в отверстие кронштейна коробки передач, избегая перекоса. На начальном этапе используйте только пальцы для предварительной затяжки.

Порядок выполнения натяжки

Вращайте болт ключом на 13 по часовой стрелке до момента плотного контакта головки с кронштейном
Докрутите болт на 90-120 градусов (1/4-1/3 оборота) для достижения номинального усилия
Проверьте отсутствие люфта стартера, попытавшись раскачать его из стороны в сторону

Важно: Избегайте применения ударных инструментов или чрезмерного усилия – это может повредить резьбу в алюминиевом кронштейне КПП. Контролируйте положение проводов, исключая их контакт с выпускным коллектором.

Ручная натяжка нижнего болта крепления

После установки стартера в посадочное место, совместите монтажные отверстия с резьбовыми гнездами в картере сцепления. Наживите нижний болт крепления стартера вручную на 2-3 оборота для предварительной фиксации узла.

Убедитесь, что проводка не мешает установке, а корпус стартера плотно прилегает к поверхности без перекосов. Придерживайте устройство одной рукой, чтобы избежать смещения во время затяжки.

Порядок натяжки

Используйте головку на 13 мм с удлинителем и воротком
Плавно проворачивайте болт по часовой стрелке до момента упора
Докрутите крепеж с усилием 32-40 Нм (проверьте динамометрическим ключом)

Важно: Не применяйте ударные инструменты! Перетяжка может сорвать резьбу в алюминиевом картере.

Параметр	Значение
Диаметр болта	8 мм
Длина болта	65 мм
Тип головки	Шестигранник

После затяжки нижнего болта повторите операцию с верхним крепежом. Проверьте отсутствие люфта стартера – корпус должен быть жестко зафиксирован.

Окончательная затяжка крепежа динамометрическим ключом

Установите стартер на штатное место, совместив монтажные отверстия с резьбовыми втулками на блоке цилиндров. Наживите верхний и нижний болты крепления вручную, убедившись в отсутствии перекосов корпуса. Заведите гайку силового провода на контактный болт стартера, но не затягивайте.

Выставите на динамометрическом ключе требуемое значение момента затяжки. Последовательно протяните крепежные болты в два этапа: сначала доведите усилие до 15-18 Н·м, затем выполните окончательную затяжку. Строго соблюдайте круговой порядок – сначала нижний болт, потом верхний.

Контрольные параметры затяжки

Элемент	Момент затяжки (Н·м)
Болты крепления стартера	32-34
Гайка силового провода	7-10

Критичные требования:

Используйте только исправный динамометрический ключ с диапазоном 20-50 Н·м
Затягивайте строго перпендикулярно плоскости крепления
При отсутствии динамометра – запрещается применять удлинители на вороток

Проверьте отсутствие контакта корпуса стартера с массой кузова после затяжки. Подключите аккумулятор и выполните пробный пуск двигателя, контролируя отсутствие посторонних шумов и стабильность работы стартера.

Прокручивание крепежа нужным моментом силы

После установки стартера в посадочное место совместите монтажные отверстия с резьбовыми втулками на блоке цилиндров. Последовательно вкрутите три крепежных болта (верхний, нижний и боковой) от руки на несколько оборотов, избегая перекосов.

Окончательную затяжку производите динамометрическим ключом в строгой последовательности: сначала верхний болт, затем боковой, и только потом нижний. Это обеспечит равномерное прилегание корпуса к блоку двигателя без деформации фланца.

Критические моменты затяжки

Соблюдайте следующие параметры усилия:

Верхний болт: 32-41 Н·м
Боковой болт: 32-41 Н·м
Нижний болт: 32-41 Н·м

При затяжке выполняйте два последовательных подхода: предварительный момент 15 Н·м на всех болтах, затем финальный доворот до указанных значений. Избегайте:

Использования ударных инструментов
Превышения максимального момента
Затяжки "от руки" без контроля

Тип ошибки	Последствие
Недостаточный момент	Вибрация, повреждение шлицов
Превышение момента	Срыв резьбы блока цилиндров
Нарушение последовательности	Перекос корпуса, заклинивание якоря

После затяжки проверьте отсутствие люфта стартера ручным покачиванием. Убедитесь, что зазор между шестерней бендикса и венцом маховика составляет 0.8-1.5 мм – это исключит повреждение зубьев при запуске.

Доводка соединения силового провода

Плотно наденьте клемму на болт стартера, убедившись в отсутствии перекоса. Затяните крепёжную гайку ключом на 13 Н·м, контролируя положение провода – он не должен касаться движущихся элементов или острых кромок.

Проверьте отсутствие люфта в соединении, попытавшись вручную сместить клемму. Обработайте контактную группу защитной смазкой (например, медной или графитовой) для предотвращения окисления.

Критерии надёжной фиксации:

Механическая прочность – провод зафиксирован без натяга, вибрация не вызывает смещений
Электрический контакт – полное прилегание клеммы к контактной площадке стартера
Тепловая стабильность – отсутствие локальных перегревов в зоне соединения

Тип неисправности	Последствия	Способ контроля
Недотяжка гайки	Искрение, оплавление клеммы	Диагностика тепловизором после запуска
Коррозия контактов	Падение напряжения, отказ запуска	Замер сопротивления мультиметром

При подключении АКБ соблюдайте полярность: силовой провод (+12В) соединяется только с клеммой, обозначенной знаком "+" или красным цветом изоляции. Корпус стартера всегда подключён к массе автомобиля через металлическое крепление.

Фиксация проводов от вибрации пластиковыми стяжками

После установки нового стартера критически важно зафиксировать электропроводку для защиты от вибраций двигателя. Неплотно закреплённые кабели могут перетираться о металлические элементы кузова или раскаляющиеся детали выпускной системы, что ведёт к короткому замыканию или обрыву цепи.

Пластиковые стяжки-хомуты – оптимальное решение благодаря устойчивости к температурам подкапотного пространства и простому монтажу. Обязательно используйте хомуты с фиксатором, предотвращающим самопроизвольное ослабление при вибрации.

Порядок работ

Выполняйте фиксацию в следующей последовательности:

Сгруппируйте провода – объедините в жгуты только кабели, идущие параллельно друг другу к стартеру (основной плюсовой, управляющий провод втягивающего реле, минусовой).
Выберите точки крепления – используйте штатные отверстия в кузове или кронштейнах двигателя вблизи стартера, избегая мест с острыми кромками.
Проденьте стяжки – затягивайте хомуты до плотного прилегания жгута к кузову, но без пережимания изоляции. Лишнюю длину хвостика обрежьте кусачками.
Проверьте трассировку – убедитесь, что провода не касаются:
- Подвижных частей привода ГРМ
- Горячих поверхностей выпускного коллектора
- Вентилятора охлаждения

Минимальный зазор до потенциально опасных элементов – 15-20 мм. Если штатных мест крепления недостаточно, установите дополнительные пластиковые клипсы на саморезы в безопасных зонах кузова.

Монтаж защиты двигателя обратно

Установите защиту двигателя на штатные места крепления, совместив монтажные отверстища с кузовными шпильками. Проследите за правильным положением конструкции относительно подрамника и масляного картера – защита не должна контактировать с трубопроводами или проводами.

Наденьте штатные гайки крепления на шпильки кузова, предварительно очистив резьбу от грязи. Затягивайте крепеж равномерно крест-накрест динамометрическим ключом с усилием 35-45 Н·м, чтобы избежать перекоса металлического листа.

Контрольные операции после установки

Обязательно выполните:

Проверку зазора между защитой и рулевой рейкой (минимум 15 мм)
Тестовый запуск двигателя с прослушиванием на предмет вибраций
Визуальный осмотр через 100 км пробега на отсутствие контакта с элементами подвески

Критерий	Нормальное состояние
Люфт защиты	Полное отсутствие подвижности при раскачивании
Зазор с ГУР	Не менее ширины пальца

При обнаружении перетяжки крепежа ослабьте гайки и повторите затяжку с правильным моментом – деформация посадочных мест приводит к резонансным стукам при движении по неровностям.

Опускание автомобиля с опор

Перед снятием опор убедитесь, что все крепления стартера откручены, провода отсоединены, а сам узел извлечен из посадочного места. Проверьте отсутствие посторонних предметов в моторном отсеке и под днищем, которые могут помешать безопасному опусканию машины.

Действуйте последовательно и синхронно с помощником: ослабляйте домкраты медленно и равномерно, контролируя устойчивость кузова. Избегайте резких движений – автомобиль должен опускаться плавно, без перекосов и рывков.

Порядок опускания

Ослабьте передний правый домкрат на 2-3 оборота.
Синхронно ослабьте передний левый домкрат на аналогичное расстояние.
Повторите цикл для задних опор: сначала правую, затем левую сторону.
Контролируйте зазор между колесами и землей – при касании шин поверхности остановитесь.
Полностью уберите все домкраты и подставки из-под кузова.

Проверьте устойчивость автомобиля на ровной площадке. Категорически запрещено находиться под машиной в процессе опускания или до фиксации ее на колесах!

Уборка подкапотного пространства

Перед демонтажем стартера тщательно очистите зону вокруг узла от грязи и пыли. Используйте щетку с жесткой щетиной для удаления крупных загрязнений, затем обработайте поверхность специальным автоочистителем. Особое внимание уделите посадочному месту стартера и прилегающим деталям двигателя.

Обязательно защитите электрооборудование от влаги: закройте генератор, блок управления и клеммы АКБ полиэтиленовой пленкой. Снимите отрицательную клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что вентиляционные отверстия двигателя не забиты грязью.

Обработайте загрязненные участки аэрозольным очистителем двигателя
Дождитесь размягчения отложений (3-5 минут)
Аккуратно смойте грязь слабым напором воды
Просушите детали сжатым воздухом или микрофиброй
Проверьте отсутствие влаги в монтажных отверстиях

Важно: Избегайте попадания воды на разъемы проводки и датчики. При работе с парогенератором или мойкой высокого давления отодвиньте чувствительные электронные компоненты минимум на 50 см от зоны обработки. После уборки визуально проверьте отсутствие мусора в зубьях венца маховика через монтажное отверстие стартера.

Подключение клеммы "минус" на аккумулятор

После установки стартера и подключения всех проводов к клеммам двигателя, выполните обратное подключение аккумулятора. Начните с клеммы "минус", которую временно снимали для безопасности работ.

Перед подключением убедитесь, что поверхность клеммы и вывод аккумулятора очищены от окислов металлической щёткой. Коррозия увеличивает сопротивление и ухудшает контакт.

Порядок действий

Наденьте клемму на вывод аккумулятора, совместив её с резьбовым штырём.
Затяните гайку крепления ключом на 10 мм до плотной фиксации.
Проверьте отсутствие люфта – клемма не должна двигаться при усилии рукой.
Нанесите тонкий слой технического вазелина на соединение для защиты от коррозии.

Важные нюансы:

Не затягивайте клемму ударным инструментом – это повредит свинцовый вывод.
Убедитесь, что кабель не касается движущихся частей двигателя.
Плюсовая клемма подключается строго после минусовой для исключения короткого замыкания.

Подключение клеммы "плюс" на аккумулятор

Перед установкой клеммы тщательно очистите контактную поверхность нажимного провода и вывод аккумулятора металлической щёткой. Убедитесь в отсутствии коррозии и окислов, способных ухудшить электропроводность. Проверьте целостность провода и изоляции от генератора до АКБ – повреждённые участки требуют замены.

Наденьте клемму на плюсовой вывод (+), совместив её с конусной частью штыря. Затяните крепёжную гайку ключом на 10 мм с усилием 8-10 Н·м, избегая перетягивания. Убедитесь в отсутствии люфта и плотном прилегании клеммы по всей окружности вывода.

Критические правила безопасности

Никогда не подключайте «плюс» первым – это может вызвать короткое замыкание при случайном касании кузова ключом
Всегда начинайте сборку с подключения отрицательной клеммы, а завершайте положительной
Снимите металлические украшения (кольца, цепи) перед работой

Проверка работы стартера без запуска двигателя

Для исключения других неисправностей системы запуска необходимо проверить работу стартера без прокрутки коленчатого вала. Это позволяет оценить исправность тягового реле, втягивающей обмотки и бендикса, исключая влияние АКБ или проводки.

Отключите питание системы зажигания, сняв разъем с катушки или предохранитель ЭБУ. Это предотвратит случайный запуск двигателя во время теста. Убедитесь, что автомобиль стоит на нейтральной передаче (механика) или в положении "P" (автомат) с затянутым ручным тормозом.

Порядок действий при проверке

Проверка втягивающей обмотки: Замкните отверткой или гаечным ключом силовые клеммы тягового реле (большой болт "+" от АКБ и управляющий контакт "S"). Должен прозвучать четкий щелчок – это сработает втягивающее устройство.
Контроль работы бендикса: Удерживая замыкание на клеммах, визуально проверьте выдвижение приводной шестерни (через смотровое окно в картере сцепления или при снятом стартере). Шестерня должна резко выйти на рабочую позицию без заеданий.
Тест удержающей обмотки: Продолжая замыкать клеммы в течение 3-5 секунд, убедитесь, что бендикс удерживается в выдвинутом состоянии без возврата назад. Отсутствие удержания указывает на неисправность удерживающей обмотки реле.

Важные предостережения: Избегайте длительного замыкания клемм (более 5-7 секунд) – это может вызвать перегрев обмоток. Не касайтесь металлическими инструментами корпуса стартера или массы во избежание короткого замыкания. Если стартер не реагирует на замыкание клемм, проверьте целостность "массы" на корпусе стартера и заряд АКБ.

Контроль запуска двигателя после замены

Перед первым пуском убедитесь в правильности подключения клемм к новому стартеру: толстый провод на силовой контакт (от АКБ), тонкий – на управляющий разъем. Проверьте надежность крепления корпуса к блоку двигателя и отсутствие контакта проводов с подвижными элементами.

После монтажа поверните ключ зажигания в положение "старт" без запуска двигателя. Прислушайтесь: должен прозвучать четкий щелчок втягивающего реле и вращение бендикса. Отсутствие этих сигналов указывает на ошибки в подключении или дефект детали.

Порядок проверки работоспособности

Первый запуск:
- Выжмите сцепление (на механической КПП)
- Переведите рычаг в нейтральное положение
- Проверните ключ до упора на 3-5 секунд
Оцените реакцию:
- Двигатель должен запуститься без задержек и посторонних шумов
- Следите за стабильностью работы на холостом ходу
Проверка под нагрузкой:
- Выключите зажигание на 30 секунд
- Повторите запуск 2-3 раза подряд

Критические признаки неисправности:

Симптом	Возможная причина
Щелчки без вращения	Слабый заряд АКБ, плохой контакт массы
Скрежет при запуске	Несовпадение зубьев бендикса с венцом маховика
Постоянное вращение стартера	Залипание контактов реле

При нормальной работе двигателя осмотрите место установки на предмет потеков масла, искрения или перегрева проводов. Убедитесь в отсутствии дребезжания корпуса на неровностях – это требует проверки крепежных болтов.

Прослушивание посторонних шумов при работе

Запустите двигатель и внимательно прислушайтесь к звукам со стороны стартера. Характерные проблемы проявляются металлическим скрежетом, щелчками или гудением при попытке запуска. Скрип или визг после запуска мотора указывает на заклинивание бендикса или износ втулок якоря.

Повторяющиеся щелчки реле без вращения коленвала свидетельствуют о недополучении тока – возможно окисление контактов, слабый заряд АКБ или межвитковое замыкание обмотки. Гул без сцепления с маховиком требует проверки бендикса и венца. Фиксируйте продолжительность аномальных звуков: кратковременный скрежет при пуске отличается от постоянного воя после отключения стартера.

Диагностика по шумам

Для точной локации используйте механический стетоскоп или металлический прут, приложив один конец к корпусу стартера, а другой к уху. Отсоедините топливный насос (вынув предохранитель) для многократной прокрутки без запуска ДВС.

Тишина при повороте ключа:
- Проверьте напряжение на управляющем проводе (контакт 50)
- Протестируйте реле стартера
- Обстучите корпус втягивающего реле молотком
Щелчки втягивающего без запуска:
- Замерьте падение напряжения на АКБ под нагрузкой
- Очистите клеммы аккумулятора и массу на кузове
Визг после отпускания ключа:
- Осмотрите венец маховика на сколы зубьев
- Проверьте свободный ход бендикса

Шум	Вероятная причина	Срочность ремонта
Металлический лязг при пуске	Износ шестерни бендикса/венца	Требует немедленной замены
Посторонний гул при работе ДВС	Разрушение подшипников якоря	Остановка двигателя
Периодический треск	Ослабление крепления стартера	Проверка в течение 2-3 дней

Проверка корректности вращения двигателя

После установки нового стартера включите зажигание и запустите двигатель. Вращение коленчатого вала должно происходить плавно, без рывков и посторонних шумов.

Обратите внимание на частоту вращения – стартер должен уверенно проворачивать двигатель даже при низких температурах. Если слышны щелчки или жужжание вместо полноценного запуска – проверьте соединения.

Критерии успешной проверки

Отсутствие скрежета или вибрации при запуске
Стабильная скорость вращения коленвала (не менее 250 об/мин)
Быстрый запуск двигателя в течение 2-3 секунд
Отключение стартера сразу после начала работы ДВС

Важно: Если двигатель проворачивается медленнее штатного режима, проверьте:

Напряжение на клеммах АКБ (минимум 11.5 В при запуске)
Целостность силового кабеля "плюс" от аккумулятора к стартеру
Качество "массы" между двигателем и кузовом

При обнаружении проскальзывания бендикса (характерный металлический треск) немедленно заглушите двигатель – потребуется проверка венца маховика.

Тест повторного запуска через 10 минут

После успешной установки нового стартера и первичного запуска двигателя, оставьте автомобиль с выключенным зажиганием ровно на 10 минут. Этот интервал позволяет силовому агрегату частично остыть, а обмоткам стартера – вернуться к рабочей температуре, имитируя типичные условия эксплуатации.

По истечении времени выполните контрольный запуск: поверните ключ зажигания в положение «стартер» и удерживайте 3-5 секунд. Обратите внимание на три ключевых параметра: скорость вращения коленвала (не должно быть «задумчивости»), характер звука (ровное жужжание без скрежета/щелчков) и стабильность работы двигателя после пуска.

Критерии успешного теста

Мгновенное срабатывание – стартер включается в первую секунду поворота ключа
Ровная частота вращения – без рывков или замедлений во время прокрутки
Отсутствие аномальных шумов:
- Металлический скрежет (указывает на износ бендикса)
- Щелчки реле без вращения (проблемы с питанием)
- Гул без зацепления маховика (дефект приводной шестерни)

При отклонениях проверьте: надежность контактов на силовом проводе (+), массу кузова-двигателя, затяжку гайки втягивающего реле и степень заряда АКБ. Повторите тест после устранения недочетов.

Список источников

Замена стартера на ВАЗ-2110 требует точных технических данных и соблюдения мер безопасности. При подготовке материала использовались проверенные источники, содержащие детальные инструкции и спецификации.

Ниже представлен перечень ресурсов, на основе которых составлено руководство. Они включают официальную документацию, экспертные рекомендации и практические пособия по ремонту автомобилей семейства LADA.

Официальное руководство по ремонту ВАЗ-2110 от АвтоВАЗ
Практическое пособие "Электрооборудование автомобилей ВАЗ" издательства "За рулём"
Видеоинструкции канала "Автоэлектрика ВАЗ" на YouTube
Технические форумы: "ВАЗ 2110 Клуб", "Дром.ру" (разделы по ремонту двигателя)
Статья "Диагностика и замена стартера" в журнале "АвтоМастер" №3/2022
Мануал "Ремонт стартеров и генераторов" (А.С. Калинин, 2021 г.)
Инструкция по ТО ВАЗ-2110 от сервисного центра LADA
