Замена свечей на Приоре дома - просто и без проблем
Статья обновлена: 18.08.2025
Регулярная замена свечей зажигания – ключевая процедура для поддержания стабильной работы двигателя вашей Лады Приоры.
Самостоятельная установка новых свечей не требует сложного оборудования или спецзнаний, но требует аккуратности и понимания основных этапов процесса.
Это руководство поможет вам выполнить замену правильно, избежав типичных ошибок новичков, и сэкономить время и деньги на визите в сервис.
Подготовка инструментов и комплектующих для замены
Соберите заранее все необходимое, чтобы процесс замены прошел быстро и без заминок. Отсутствие нужного инструмента в момент работы может привести к затягиванию процедуры или повреждению деталей.
Убедитесь, что новый комплект свечей зажигания полностью соответствует требованиям двигателя вашей Приоры. Использование неподходящих свечей негативно скажется на работе мотора.
Необходимые инструменты и материалы
- Набор свечей зажигания NGK BCPR6ES-9 или аналог, рекомендованный производителем (4 шт.)
- Свечной ключ с воротком и удлинителем (16 мм, желательно магнитный или с резиновым уплотнителем для извлечения свечи)
- Диэлектрическая смазка (небольшое количество для обработки внутренней поверхности колпачков высоковольтных проводов)
- Компрессор или баллончик со сжатым воздухом (для очистки гнезд перед выкручиванием)
- Щетка с мягким ворсом (кисточка для удаления крупного мусора вокруг свечей)
- Чистая ветошь
- Трещотка с удлинителем и переходником под головку свечного ключа (упростит откручивание)
- Моментный динамометрический ключ (крайне желателен для точного соблюдения момента затяжки)
Важные уточнения:
- Проверьте зазор на новых свечах (для Приоры обычно 0.8-0.9 мм), даже если указано "не регулировать".
- Не используйте обычный рожковый или накидной ключ – высок риск скола изолятора свечи.
- Диэлектрическая смазка предотвращает прикипание колпачков и облегчит их снятие в будущем.
| Элемент | Критичность | Примечание |
|---|---|---|
| Свечной ключ 16 мм | Обязательно | Без него работа невозможна |
| Динамометрический ключ | Желательно | Позволяет избежать перетяжки или недотяжки |
| Диэлектрическая смазка | Рекомендуется | Увеличивает срок службы ВВ-проводов |
Перед началом работ обязательно дайте двигателю остыть во избежание ожогов и повреждения резьбы в горячем алюминиевом блоке цилиндров. Очистка гнезд от грязи сжатым воздухом – обязательный этап, предотвращающий попадание абразива в камеру сгорания.
Определение необходимого типа свечей для вашего двигателя
Правильный подбор свечей критичен для стабильной работы двигателя: несоответствие параметров вызывает детонацию, повышенный расход топлива и ускоренный износ деталей. Использование неподходящих свечей может привести к пропускам зажигания и повреждению каталитического нейтрализатора.
Точную информацию ищите в инструкции по эксплуатации или на наклейке под капотом (раздел "Моторный отсек"). Альтернативно – снимите одну из старых свеч: маркировка на керамическом изоляторе (например, АУ17ДВРМ, BKR6EIX) укажет требуемый тип. Для перепроверки используйте VIN-код в онлайн-каталогах производителей (NGK, Denso, Bosch).
Ключевые параметры выбора
При расшифровке маркировки учитывайте:
- Калильное число: определяет тепловой режим. Для Приоры обычно 14-17 (холодные – 17-20, горячие – 8-14).
- Размерность: диаметр резьбы (M14x1.25), длина юбки (19 мм) и шестигранник (16 мм).
- Материал электродов: медь (бюджет), иридий/платина (долговечнее + стабильнее искра).
- Зазор: 1.0-1.1 мм для 8-клапанных двигателей, 0.8-1.0 мм – для 16-клапанных. Требует проверки щупом.

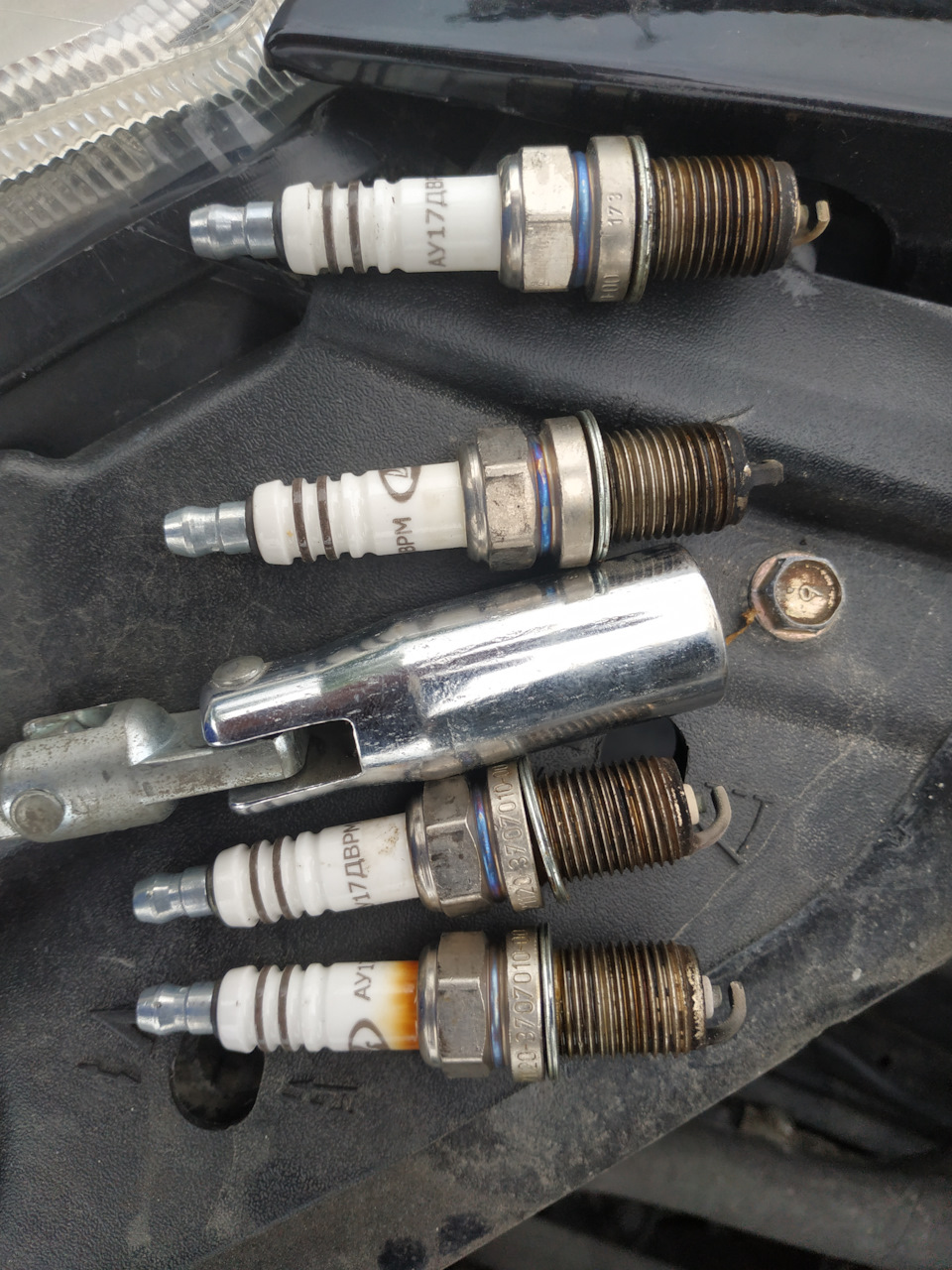

Пример соответствия для двигателей Lada Priora:
| Двигатель | Оригинальные свечи | Аналоги |
|---|---|---|
| 21114 (8V) | АУ17ДВРМ | NGK BPR6ES, Bosch FR7DC+ |
| 21126 (16V) | BKR6EIX | Denso IK20, Bosch VR7NII33X |
Важно: Для двигателей с ГБО требуются свечи с пониженным калильным числом (на 2-3 единицы ниже стандарта) и уменьшенным зазором (на 0.1-0.2 мм). Всегда сверяйтесь с актуальными данными производителя перед покупкой.
Проведение работ на холодном двигателе: почему это важно
Работать с холодным двигателем критически необходимо из соображений безопасности. Температура силового агрегата после эксплуатации достигает 80-100°C, а выпускной коллектор и вовсе раскаляется докрасна. Контакт с горячими поверхностями гарантированно вызовет тяжелые ожоги кожи при случайном прикосновении рукой или инструментом.
Кроме риска травм, высокая температура негативно влияет на резьбовые соединения. Алюминиевая головка блока цилиндров расширяется сильнее стальных свечей, создавая эффект "заклинивания". Попытки выкрутить перегретые свечи часто приводят к срыву резьбы или разрушению керамического изолятора, что потребует дорогостоящего ремонта.
Дополнительные технические преимущества
Холодный мотор обеспечивает оптимальные условия для точного монтажа:
- Правильный момент затяжки - показатели в технической документации рассчитаны для температуры 20°C
- Исключение тепловой усадки - при остывании двигателя свечи не потеряют необходимого контакта
- Целостность колодцев - пластиковые детали системы зажигания становятся хрупкими от нагрева
Оптимальное время для замены - после стоянки не менее 3-4 часов. Ускоренное охлаждение вентилятором или водой категорически запрещено - это вызывает деформацию компонентов!
Фиксация положения крышки воздушного фильтра перед демонтажем
Перед снятием корпуса воздушного фильтра для доступа к катушкам зажигания и свечам критически важно зафиксировать положение его верхней крышки относительно основания. Это предотвратит самопроизвольное смещение или падение крышки при манипуляциях с корпусом, что может привести к повреждению хрупких элементов впускного тракта или отсоединению шлангов.
Основная опасность заключается в том, что крышка удерживается на основании корпуса только силой трения и резиновыми уплотнителями. При поднятии или перемещении корпуса для лучшего доступа к свечным колодцам незакрепленная крышка легко соскользнет, потянув за собой подключенные к ней патрубки. Это чревато их обрывом или повреждением пластиковых штуцеров.
Порядок действий по фиксации
Выполните следующие шаги для надежной фиксации:
- Отсоедините минусовую клемму аккумулятора для исключения риска короткого замыкания при работе с электроразъемами.
- Визуально определите все подключения к крышке:
- Большой патрубок от расходомера воздуха (самый очевидный, идет к дроссельному узлу).
- Малый резиновый шланг вентиляции картера (PCV) (часто расположен сбоку или сзади крышки, легко рвется).
- Электрический разъем датчика температуры воздуха на впуске (ДТВВ), если он установлен на крышке (не на всех моделях).
- Провода/разъемы системы адсорбера (EVAP), если их трасса проходит над корпусом фильтра.
- Надежно закрепите крышку к основанию корпуса:
- Оптимальный способ: Используйте 2-3 отрезка прочной капроновой стяжки (хомута) или моток прочной веревки/шпагата. Плотно обвяжите корпус фильтра вместе с крышкой крест-накрест в 2-3 местах, стягивая верх и низ. Затяните так, чтобы крышка не могла сдвинуться.
- Альтернативный способ: Если стяжек нет, аккуратно прижмите крышку к основанию одной рукой на протяжении всех дальнейших манипуляций с корпусом. Этот способ менее удобен и надежен.
- Проверьте надежность фиксации: Легко попытайтесь сдвинуть крышку рукой. Она должна оставаться неподвижной относительно основания корпуса.
Ключевые компоненты для контроля:
| Компонент | Расположение | Риск при смещении крышки |
|---|---|---|
| Патрубок PCV (малый шланг) | Сбоку/сзади крышки | Обрыв шланга, повреждение штуцера на клапанной крышке или крышке фильтра |
| Разъем ДТВВ (если есть) | На корпусе крышки | Повреждение разъема или провода |
| Патрубок к дросселю (большой) | Спереди/сбоку крышки | Отсоединение, повреждение хомутов |
| Провода EVAP | Над корпусом | Натяжение, повреждение разъемов |
Важно: Не надейтесь на резиновые уплотнители крышки – их силы сцепления недостаточно для удержания под весом патрубков при наклонах корпуса. Фиксация стяжками – обязательный этап безопасного демонтажа.
Аккуратное снятие патрубка воздуховода с корпуса дросселя
Перед началом работ убедитесь, что двигатель остыл – это исключит риск ожогов и деформации пластиковых деталей. Подготовьте плоскую отвёртку с широким жалом или специальный съёмник для хомутов, а также ветошь для удаления возможных загрязнений вокруг зоны демонтажа.
Осмотрите конструкцию патрубка: на корпусе дросселя он зафиксирован стальным пружинным хомутом. Найдите винт стяжного механизма – обычно он расположен в верхней или боковой части соединения. Не пытайтесь снимать патрубок без ослабления хомута, это повредит уплотнительные поверхности.
Порядок демонтажа
- Ослабьте хомут: Вставьте отвёртку в прорезь винта стяжного механизма. Поверните против часовой стрелки на 3-4 оборота – этого хватит для увеличения зазора. Не выкручивайте винт полностью, чтобы не потерять его!
- Сдвиньте патрубок: Обхватите гофрированную часть рукой и плавно проверните её вокруг оси дросселя. Избегайте резких рывков. Если патрубок «прикипел», аккуратно подденьте место соединения широкой плоской отвёрткой, обёрнутой тканью.
- Извлеките элемент: После проворота потяните патрубок вдоль оси дроссельного узла. Отложите его в сторону, не допуская перегибов или попадания мусора внутрь.
Важно: Не прикладывайте силу к датчику массового расхода воздуха (ДМРВ) или тонким пластиковым отводам! Если резина патрубка задубела, обработайте стык WD-40 за 2-3 минуты до снятия.
| Типичная ошибка | Последствие | Как избежать |
|---|---|---|
| Снятие при затянутом хомуте | Разрыв патрубка, трещины на дросселе | Всегда ослаблять хомут перед демонтажем |
| Применение острых инструментов | Повреждение уплотнительного кольца | Использовать инструмент с тупым жалом |
| Резкий отрыв патрубка | Деформация посадочного фланца | Применить проворачивание + равномерное усилие |
После снятия осмотрите уплотнительную горловину дросселя и внутреннюю кромку патрубка. Убедитесь в отсутствии трещин, заусенцев или остатков старой прокладки. При наличии загрязнений протрите поверхности сухой чистой ветошью.
Отсоединение фиксаторов крышки воздушного фильтра
Обесточьте автомобиль, сняв отрицательную клемму с аккумулятора для исключения риска короткого замыкания при случайном контакте с электроразъёмами. Убедитесь, что двигатель полностью остыл – горячие элементы впускного тракта могут вызвать ожоги при касании.
Найдите прямоугольную пластиковую крышку воздушного фильтра в правой части подкапотного пространства, закреплённую четырьмя пружинными фиксаторами по углам. Осмотрите каждый фиксатор на предмет загрязнений – при необходимости очистите щёткой от пыли и мусора для предотвращения поломки защёлок.
Последовательность действий
- Большим пальцем прижмите верхнюю подвижную часть первого фиксатора вниз до характерного щелчка
- Потяните фиксатор строго вверх, контролируя усилие – резкие движения могут сломать крепёжные "ушки"
- Повторите операцию для оставшихся трёх защёлок, двигаясь по диагонали (например: правый верхний → левый нижний → левый верхний → правый нижний)
Важно: не пытайтесь приподнимать крышку до освобождения всех фиксаторов – пластиковые направляющие могут треснуть от перекоса. Если защёлка не поддаётся, проверьте:
- Полностью ли утоплен фиксаторный язычок
- Не залипает ли механизм из-за грязи или деформации
- Отсутствие посторонних предметов под кромкой крышки
После снятия всех фиксаторов аккуратно приподнимите крышку вверх на 3-4 см, затем сдвиньте её вправо для расцепления с направляющими шпильками на корпусе фильтра. Извлеките крышку вместе с присоединённым патрубком воздуховода, не допуская резких перегибов гофры.
Освобождение пространства: удаление корпуса воздушного фильтра
Демонтаж корпуса воздушного фильтра необходим для беспрепятственного доступа к свечным колодцам двигателя Приоры. Работу выполняйте аккуратно, избегая резких движений, чтобы не повредить пластиковые крепления и патрубок дроссельного узла.
Перед снятием отсоедините разъем датчика массового расхода воздуха (ДМРВ), расположенный на боковой поверхности корпуса. Нажмите на фиксатор разъема и плавно потяните его в сторону от корпуса фильтра. Ослабьте хомут крепления гофры воздуховода к дроссельной заслонке.
Порядок демонтажа корпуса
- Открутите три гайки крепления корпуса к кузову (ключ на 10 мм): две сверху возле крышки фильтра и одну снизу у основания.
- Приподнимите корпус вверх, освобождая резиновые подушки-опоры из металлических скоб кузова.
- Отсоедините шланг сапуна картера: сожмите фиксатор и снимите трубку со штуцера на задней стенке корпуса.
- Извлеките корпус из подкапотного пространства вместе с гофрой воздуховода, аккуратно маневрируя между другими элементами.
Уложите демонтированный узел в сторону, не допуская перегибов патрубков и проводов. Важно: Закройте отверстие дроссельного узла чистой ветошью для предотвращения попадания пыли и мусора.
Идентификация модуля зажигания и катушек
На двигателях Приоры применяются две принципиально разные системы зажигания: модульная (для 8-клапанных моторов) и индивидуальная (для 16-клапанных). Определить тип можно визуально по количеству элементов над свечами и их расположению. Убедитесь, что двигатель остыл перед осмотром – это исключит ожоги от горячих деталей.
Откройте капот и снимите пластиковую декоративную крышку двигателя (при наличии), отстегнув резиновые держатели. Основные элементы системы зажигания расположены в центральной части головки блока цилиндров. Обратите внимание на провода высокого напряжения и их конфигурацию – это ключевой признак для идентификации.
Отличительные особенности систем
- 8-клапанный двигатель (модульная система):
- Один черный модуль зажигания прямоугольной формы в центре головки блока
- Четыре высоковольтных провода, идущих от модуля к свечам
- Электрический разъем с 4 контактами на корпусе модуля
- 16-клапанный двигатель (индивидуальные катушки):
- Четыре отдельные цилиндрические катушки (по одной на каждый цилиндр)
- Отсутствие высоковольтных проводов – катушки устанавливаются непосредственно на свечи
- Индивидуальные электрические разъемы для каждой катушки
Для демонтажа модуля/катушек потребуется ключ на 10 (для крепежных болтов) и плоская отвертка (для аккуратного отсоединения разъемов). Перед снятием обязательно маркируйте высоковольтные провода на 8-клапанной версии – перепутывание порядка подключения вызовет сбои в работе двигателя.
Последовательное отключение разъёмов катушек зажигания
Перед началом процедуры убедитесь, что двигатель остыл до безопасной температуры, а зажигание автомобиля полностью выключено. Подготовьте тонкую отвертку с плоским жалом или пластиковую монтажную лопатку для аккуратного отсоединения фиксаторов.
Найдите расположение катушек зажигания на двигателе – они установлены непосредственно над свечами в индивидуальных колодцах. Каждая катушка оснащена пластиковым электрическим разъёмом с фиксирующим язычком.
Порядок действий:
- Запустите двигатель и дайте ему поработать на холостом ходу.
- Пальцем или инструментом нажмите на фиксатор разъёма первой катушки.
- Аккуратно потяните разъём вдоль оси контактов до полного отсоединения.
- Следите за изменением работы двигателя:
- Ровная работа сохранилась – неисправность в отключённом цилиндре.
- Двигатель начал троить сильнее или заглох – цилиндр исправен.
- Немедленно верните разъём на место до характерного щелчка фиксатора.
- Повторите шаги 2-5 для оставшихся катушек в порядке 1→2→3→4.
Важно отключать только одну катушку за раз и сразу возвращать разъём после проверки. Длительная работа без питания катушки может повредить каталитический нейтрализатор.
| Признак при отключении | Диагностический вывод |
| Рев/вибрации не усилились | Проблема в данном цилиндре |
| Двигатель почти глохнет | Цилиндр работает нормально |
Корректное выкручивание крепежных болтов катушек
Крепежные болты катушек зажигания на Приоре (обычно M6x16) подвержены коррозии и могут быть затянуты с избыточным усилием, что создает риск срыва шлицов или поломки головки болта. Пластиковые корпуса самих катушек также хрупки и требуют аккуратности при демонтаже.
Перед началом работы убедитесь, что двигатель остыл. Для доступа к болтам катушек потребуется торцевой ключ или головка с воротком на 10 мм, а также короткий удлинитель для удобства работы в ограниченном пространстве моторного отсека. Крайне не рекомендуется использовать шарнирные удлинители или трещотки на этом этапе.
Процедура выкручивания
Плавное усилие: Начинайте выкручивать каждый болт очень плавно, без резких рывков. Приложите небольшое усилие и попробуйте провернуть болт. Если он не поддается:
- Не усердствуйте! Продолжение силового выкручивания гарантированно приведет к срыву шлицов.
- Обработайте резьбу: Нанесите небольшое количество проникающей смазки (WD-40, Liquid Wrench и аналоги) на видимую часть резьбы болта у основания и в место его входа в резьбовое отверстие ГБЦ.
- Дайте время: Подождите 10-15 минут, чтобы смазка проникла в резьбовое соединение.
- Повторите попытку: Снова попробуйте плавно выкрутить болт. Часто этого бывает достаточно.
Контроль положения ключа: Следите за тем, чтобы ключ или головка сидели на головке болта ровно, без перекоса. Перекос – частая причина "слизывания" шлицов. При необходимости используйте магнитный держатель для болта, чтобы он не упал в подкапотное пространство после выкручивания.
Если болт не поддается:
- Повторите обработку проникающей смазкой 2-3 раза с интервалами.
- Можно очень осторожно попробовать легкие постукивания по рукоятке ключа для разрушения коррозионного слоя.
- В крайнем случае, используйте шестигранную головку или торкс (если позволяет конструкция головки болта) вместо 12-гранной – они обеспечивают лучший контакт.
- Избегайте: Применения ударного гайковерта, экстракторов или высверливания на этом этапе – это методы аварийного ремонта.
| Элемент | Ключ/Головка | Рекомендуемый момент затяжки (Нм) | Примечание |
|---|---|---|---|
| Болт крепления катушки | 10 мм | 8 - 10 | Очень важно не перетягивать! |
| Резьбовое отверстие в ГБЦ | - | - | Резьба M6, легко повреждается |
После выкручивания: Аккуратно снимите катушку за корпус, избегая рывков за высоковольтный провод. Осмотрите колодец свечи на наличие мусора перед извлечением свечи. Уберите выкрученные болты в безопасное место.
Индивидуальный демонтаж каждой катушки зажигания
После снятия пластиковой крышки двигателя и визуального определения расположения всех четырёх катушек зажигания, приступайте к последовательному отсоединению их разъёмов питания. Аккуратно нажмите на фиксатор-защёлку каждого коннектора, удерживая корпус катушки для предотвращения смещения, и потяните разъём вдоль оси провода в сторону от катушки.
Осмотрите состояние колодцев вокруг свечей на наличие мусора или влаги – при необходимости очистите их сжатым воздухом или сухой ветошью. Убедитесь, что рабочая зона свободна от посторонних предметов, способных упасть в открытые свечные колодцы после извлечения катушек.
Порядок снятия катушек
Выполняйте демонтаж строго по одной катушке, соблюдая очерёдность цилиндров (отсчёт от шкива коленвала: 1-2-3-4):
- Выкрутите ровно на два оборота крепёжный болт катушки ключом на 10 мм.
- Возьмитесь за корпус катушки у основания и, раскачивая из стороны в сторону с минимальным усилием, плавно извлеките её из посадочного гнезда.
- Немедленно установите новую свечу в освободившийся колодец и затяните её с моментом 30–35 Н∙м.
- Верните катушку на место, заверните болт крепления до упора (15–20 Н∙м).
- Повторите процедуру для следующего цилиндра только после полной сборки предыдущего узла.
Критичные ошибки:
- Попытка демонтировать все катушки одновременно – приводит к перепутыванию разъёмов.
- Приложение вертикального усилия без раскачки – риск сломать пластиковый корпус.
- Оставление колодцев открытыми – провоцирует попадание грязи в цилиндры.
| Инструмент | Параметр |
| Торцевой ключ с воротком | 10 мм (болты катушек) |
| Свечной ключ | 16 мм (длинная головка) |
| Динамометрический ключ | Диапазон 20–50 Н∙м |
Подготовка чистого гнезда для извлеченных свечей
Перед выкручиванием свечи критически важно удалить грязь вокруг её гнезда. Накопившаяся пыль, масло или песок при попадании в цилиндр могут повредить зеркало стенок или клапана, что приведёт к дорогостоящему ремонту двигателя. Пренебрежение этим этапом – основная причина осложнений при домашней замене.
Используйте щётку с жёстким синтетическим ворсом (металлическая может оставить царапины) для сухой очистки углубления вокруг свечи. Тщательно выметите рыхлые загрязнения, двигая щетину от центра к краям колодца. Для труднодоступных мест подойдёт тонкая деревянная палочка или ватная палочка, смоченная в бензине.
Инструменты и порядок действий
После механической очистки обработайте область сжатым воздухом:
- Направьте струю воздуха под углом в сторону от свечного отверстия.
- Короткими «продувками» выдуйте остатки пыли из колодца.
- При отсутствии компрессора используйте резиновую грушу или баллончик со сжатым воздухом.
Категорически запрещено:
- Продувать гнездо ртом – слюна или частицы усугубят загрязнение.
- Использовать тряпки или салфетки – волокна могут проникнуть в цилиндр.
- Заливать колодец жидкостями (WD-40, бензин) без последующей полной сушки.
Надевание свечного ключа и проверка его позиции
Возьмите свечной ключ с резиновым или магнитным держателем внутри головки и аккуратно наденьте его на свечу зажигания. Плавно надавите вниз, пока не почувствуете плотный контакт с шестигранником свечи – резиновая вставка должна надежно зафиксировать деталь.
Контролируйте положение ключа: он должен располагаться строго вертикально относительно оси свечи без малейшего перекоса. Визуально проверьте, чтобы стенки колодца не мешали свободному ходу инструмента, а рукоятка находилась в удобном для вращения положении.
- Проверка глубины посадки: убедитесь, что ключ полностью "сел" на грани свечи (не менее 80% высоты шестигранника)
- Тест на сцепление: слегка потяните ключ вверх – свеча должна удерживаться держателем
- Контроль соосности: приложите линейку вдоль рукоятки – она должна быть параллельна плоскости ГБЦ
Критично: малейший перекос при откручивании сорвёт грани! Если ключ касается стенок колодца – используйте переходник или удлинитель для коррекции позиции.
Аккуратное выкручивание свечи против часовой стрелки
Плотно установите головку свечного ключа на свечу, избегая перекосов – это предотвратит срыв граней. Убедитесь, что инструмент полностью "сел" в канавку под шестигранник, иначе можно повредить керамический изолятор или сорвать резьбу.
Приложите умеренное усилие влево (против часовой стрелки), сохраняя строго вертикальное положение ключа. При первом обороте часто слышен характерный щелчок – это ломается герметик резьбы. Если свеча не поддается, обработайте резьбу WD-40 и выждите 5 минут.
Критические ошибки при демонтаже
Никогда не используйте:
- Ударные инструменты (молоток, ударная отвертка)
- Ключи с поврежденными гранями
- Чрезмерное усилие при "прикипевшей" резьбе
- После первого оборота продуйте колодец сжатым воздухом для удаления абразивной пыли
- Продолжайте вращение плавно до полного выкручивания рукой
- Извлекайте свечу строго вертикально, не допуская перекоса в колодце
| Ситуация | Решение |
| Свеча проворачивается с рывками | Обработать резьбу проникающей смазкой повторно |
| Ключ проскальзывает | Заменить изношенный ключ или головку |
| Посторонние частицы в колодце | Остановиться и удалить мусор пинцетом |
Проверьте состояние резьбы на выкрученной свече: задиры или металлическая стружка свидетельствуют о повреждении резьбового отверстия ГБЦ. В таком случае обязательна очистка резьбы метчиком перед установкой новой детали.
Извлечение старой свечи пинцетом или магнитным инструментом
После полного выкручивания свечи ключом, она остаётся внутри колодца. Теперь необходимо аккуратно извлечь её, избегая падения в цилиндр или повреждения керамического изолятора.
Перед извлечением убедитесь в отсутствии мусора вокруг свечного отверстия – при необходимости продуйте колодец сжатым воздухом. Запрещено трясти или переворачивать свечу над открытым колодцем.
Порядок безопасного извлечения
При использовании пинцета:
- Возьмите длинный узкий пинцет с рифлёными губками
- Зафиксируйте металлический корпус свечи ближе к резьбовой части
- Плавно потяните вертикально вверх без перекоса
При работе магнитным инструментом:
- Поднесите магнитную головку съёмника к контактному выводу свечи
- Контролируйте силу сцепления лёгким подёргиванием
- Извлекайте строго по оси колодца без бокового смещения
Если свеча не извлекается стандартными методами:
| Проблема | Решение |
| Прокручивается в колодце | Используйте пинцет с зубчатыми губками для усиления захвата |
| Глубокое застревание | Примените гибкий магнитный экстрактор на телескопической штанге |
Извлечённую свечу сразу укладывайте в чистую ёмкость – это предотвратит путаницу с новыми деталями и позволит визуально оценить её состояние.
Визуальный осмотр состояния свечных колодцев
Перед извлечением свечей тщательно очистите поверхность двигателя вокруг колодцев сжатым воздухом или кисточкой. Убедитесь, что в углубления не попали камни, грязь или мусор – посторонние частицы при откручивании свечей могут проникнуть в цилиндры.
Используйте фонарик для детального изучения каждого колодца на предмет:
- Масляных подтёков на резьбовой части свечных отверстий
- Трещин или сколов на керамических изоляторах установленных свечей
- Коррозии контактных выводов
- Следов пробоя (белые дорожки или точки на изоляторе)
Обнаружение масла в колодцах указывает на износ сальников клапанной крышки – в этом случае замену свечей совмещают с ремонтом уплотнений. Наличие воды или антифриза требует поиска причин протечки до установки новых комплектующих.
Очистка резьбы в свечном колодце специализированной щеткой
После извлечения свечи тщательно осмотрите резьбу в колодце на предмет загрязнений: нагар, частицы ржавчины или уплотнительного кольца могут помешать корректной установке нового элемента. Не продувайте отверстие сжатым воздухом – это заглубит мусор в камеру сгорания.
Используйте специальную длиннощетинную щетку с латунным или нейлоновым ворсом диаметром 14 мм (под размер резьбы Приоры). Проворачивайте инструмент строго по часовой стрелке, имитируя вкручивание свечи – так вы избежите повреждения витков. Совершите 5-7 полных оборотов, затем извлеките щетку и очистите ее от налипшей грязи.
Контроль качества очистки
- Повторно введите щетку в колодец до упора
- Прокрутите против часовой стрелки на 1/2 оборота для сбора остатков загрязнений
- Извлеките щетку и проверьте ворс на отсутствие металлической стружки
Важно: При обнаружении задиров или срывов резьбы прекратите работы – потребуется нарезка восстановителем или замена ГБЦ. Для финальной очистки используйте ветошь, намотанную на жесткую проволоку, но избегайте применения масла или WD-40.
Проверка зазора на новых свечах перед установкой
Даже новые свечи требуют обязательной проверки зазора между центральным и боковым электродами. Производители допускают погрешности, а несоответствие параметров (0.8-0.9 мм для Приоры с 16-клапанным мотором) вызовет троение двигателя и повышенный расход топлива.
Используйте плоский щуповой инструмент – проволочные "веерные" измерители дают неточные результаты из-за износа электродов. Проверяйте зазор аккуратным вставлением щупа строго перпендикулярно оси свечи, избегая перекоса и усиленного нажима.
Порядок действий:
- Определите требуемое значение (0.8 мм для ВАЗ-21126, 0.9 мм для ВАЗ-21128)
- Подберите эталонный щуп нужной толщины из набора
- Вставьте щуп в зазор до легкого соприкосновения с электродами
| Ситуация | Действие |
| Щуп проходит с небольшим сопротивлением | Зазор в норме, установка допустима |
| Щуп не входит или входит свободно | Требуется регулировка |
Регулировка выполняется подгибанием/отгибанием бокового электрода специальным инструментом с фигурным пазом. Никогда не давите на центральный электрод или керамический изолятор – это гарантированно выведет свечу из строя! После коррекции повторно проверьте зазор двумя смежными щупами:
- Основной щуп (0.8 мм) должен входить с усилием
- Следующий размер (0.85 мм) – не должен проходить
Нанесение антипригарной смазки на резьбу новой свечи
Обработайте резьбу свечи тонким слоем антипригарной смазки, предназначенной для свечных резьб. Используйте только специальные высокотемпературные составы на графитовой или керамической основе, избегая обычных смазок типа Литола или солидола.
Равномерно распределите смазку пальцем или кистью по всей длине резьбы, не затрагивая электроды и керамический изолятор. Контролируйте количество: излишки выдавит при закручивании, но переизбыток может ухудшить теплопередачу.
Правила применения и важные нюансы
- Наносите состав исключительно на верхние 2/3 резьбы, чтобы избежать попадания остатков в камеру сгорания
- Используйте не более 0.1-0.2 г смазки на одну свечу – этого достаточно для защиты
- Убедитесь, что смазка не содержит металлических добавок, создающих риск заклинивания
| Рекомендуемые составы | Запрещенные материалы |
|---|---|
| Graphite Plus (Liqui Moly) | Медные пасты |
| Ceramic Paste (Berner) | Солидол/Литол |
| Antisieze (Permatex) | WD-40 |
После нанесения немедленно устанавливайте свечу в колодец, предотвращая загрязнение резьбы. Помните: смазка облегчит будущий демонтаж, но не влияет на момент затяжки – всегда используйте динамометрический ключ!
Аккуратное вкручивание свечи вручную до упора
Возьмите новую свечу за керамический изолятор, избегая контакта с электродами, чтобы не повредить резьбу и не оставить жировых следов от пальцев. Вставьте ее строго перпендикулярно в колодец, совместив начальную резьбу с отверстием в головке блока цилиндров.
Поворачивайте свечу только против часовой стрелки до момента легкого сопротивления – это позволит нащупать начало резьбы и предотвратить перекос. После этого аккуратно вкручивайте по часовой стрелке, используя исключительно пальцы, без инструментов, до плотного прилегания контактной шайбы к седлу.
Ключевые правила финального этапа
- Прикладывайте минимальное усилие – свеча должна свободно идти по резьбе
- Остановитесь сразу после ощущения упора (затяжка позже потребует динамометрического ключа)
- При малейшем перекосе или заедании – выкрутите свечу, проверьте резьбу на загрязнения
| Ошибка | Последствие |
| Перекос при установке | Срыв резьбы в ГБЦ |
| Использование ключа на этапе ручной закрутки | Риск перетяжки и деформации корпуса |
| Загрязнение резьбы | Неправильный момент затяжки |
Помните: герметичность соединения обеспечивается конической шайбой свечи, которая при последующей затяжке динамометрическим ключом (с моментом 31.4-39.2 Н·м) деформируется для плотного прилегания. Ручное вкручивание – лишь подготовительный этап для точного позиционирования.
Дозированная затяжка свечным ключом с контролем усилия
После установки новых свечей в колодцы ГБЦ, начинайте предварительную затяжку вручную – это исключит перекос резьбы. Используйте свечной ключ с удлинителем-трещоткой, проворачивая каждую свечу до момента плотного контакта уплотнительного кольца с посадочной поверхностью головки блока.
Для финальной затяжки примените динамометрический ключ, установив усилие строго в соответствии с требованиями производителя. Для двигателей LADA Priora это 31,5–39,3 Н·м (3,2–4,0 кгс·м). Крутящий момент прикладывайте плавно без рывков, контролируя шкалу динамометра или следуя щелчкам трещоточного механизма.
Ключевые правила затяжки
- Недопустимо превышение усилия – сорванная резьба в алюминиевой ГБЦ потребует сложного ремонта
- Обязательная очистка резьбовых колодцев перед установкой (используйте щетку или компрессор)
- Запрет на применение ударного инструмента – гайковерты и пневмопистолеты деформируют керамический изолятор
| Этап затяжки | Инструмент | Контроль параметра |
| Предварительная | Ручной свечной ключ | Отсутствие перекоса, плотное прилегание кольца |
| Финишная | Динамометрический ключ | 31.5–39.3 Н·м (указано в мануале) |
После завершения монтажа обязательно удалите компрессором остатки абразива из колодцев перед подключением катушек зажигания. Несоблюдение момента затяжки приводит к нарушению теплоотвода через юбку свечи или разгерметизации камеры сгорания.
Постановка катушек зажигания на новые свечи
Перед установкой катушек зажигания убедитесь, что свечи полностью закручены с рекомендованным моментом 25–30 Н∙м. Очистите посадочные места в головке блока цилиндров от грязи сжатым воздухом или ветошью. Проверьте состояние резиновых колпачков катушек: трещины или масляные следы требуют замены уплотнителей.
Смажьте внутренние стенки колпачков диэлектрической смазкой для предотвращения прикипания и облегчения демонтажа в будущем. Аккуратно совместите катушки со свечными колодцами, избегая перекоса. Силовым разъёмам должен предшествовать визуальный осмотр на предмет окислов или повреждений контактов.
Ключевые этапы монтажа
- Установите катушки строго вертикально, нажимая рукой до характерного щелчка уплотнителя
- Зафиксируйте каждую катушку болтом М6 с моментом затяжки 8–10 Н∙м (перетяжка разрушит корпус)
- Подключите разъёмы по нумерации цилиндров:
Цилиндр Маркировка на разъёме 1 А 2 В 3 С 4 D
Контрольная проверка: После запуска двигателя убедитесь в отсутствии пропусков зажигания. При появлении ошибок P0300–P0304 проверьте надёжность контактов и целостность высоковольтных проводов. Не допускайте работы мотора с отсоединёнными разъёмами катушек – это вызовет пробой изоляции.
Фиксация катушек зажигания штатными болтами
Перед установкой катушек тщательно очистите посадочные места на клапанной крышке от грязи и остатков старой смазки. Проверьте состояние резиновых уплотнителей на каждой катушке – они должны быть эластичными, без трещин и деформаций. Аккуратно вставьте катушки в свечные колодцы строго вертикально, без перекосов.
Возьмите штатные болты крепления (4 шт., размер M6) и убедитесь в отсутствии повреждений резьбы. Нанесите на резьбовую часть каждой крепежной детали каплю медной смазки или моторного масла для предотвращения прикипания. Не используйте ударные инструменты – затяжку производите только вручную!
Порядок затяжки болтов
- Вставьте болты во все крепежные отверстия катушек и наживите их на 2-3 оборота
- Затягивайте крепеж крест-накрест по схеме:
- Катушка 1 → Катушка 3
- Катушка 2 → Катушка 4
- Доведите момент затяжки до 8-10 Н·м динамометрическим ключом
Критические ошибки:
| Перетяжка болтов | → | Срыв резьбы в алюминиевой клапанной крышке |
| Загрязнение колодцев | → | Неполное прилегание уплотнителей и пробой искры |
| Нарушение последовательности затяжки | → | Деформация корпусов катушек |
После фиксации визуально убедитесь, что катушки плотно прилегают к поверхности клапанной крышки по всему периметру. Подключите разъемы жгута проводов до характерного щелчка фиксаторов. Проверка работоспособности выполняется запуском двигателя – устойчивые холостые обороты без троения подтверждают правильность монтажа.
Подключение разъемов питания катушек
Перед установкой новых свечей убедитесь, что контакты разъемов питания катушек зажигания чистые и не имеют следов коррозии. Осторожно протрите их сухой ветошью или специальным очистителем электронных компонентов. Проверьте целостность пластиковых фиксаторов на колодках – поврежденные фиксаторы не обеспечат надежной фиксации.
При подключении разъемов к катушкам строго соблюдайте соответствие номеров цилиндров (1-4), указанных на колодках проводов. Колодки имеют индивидуальную форму и подходят только к своим катушкам – не применяйте силу при соединении. Надежно защелкните фиксаторы до характерного щелчка, подтверждающего правильную посадку.
Порядок действий
- Поднесите разъем к контактам катушки под прямым углом
- Совместите направляющие пазы на колодке с выступами на корпусе катушки
- Легким нажатием до упора соедините элементы
- Проверьте фиксацию, потянув разъем на себя (допустимый люфт – 1-2 мм)
Критические ошибки:
- Перепутан порядок подключения цилиндров
- Неполное защелкивание фиксаторов
- Перегиб или натяжение проводов
| Симптом при ошибке | Причина |
|---|---|
| Троение двигателя | Не подключен 1 разъем |
| Резкий рост расхода топлива | Перепутаны разъемы 1-го и 2-го цилиндров |
| Ошибка P0300 | Неплотный контакт в колодке |
После подключения всех четырех разъемов обязательно закрепите жгут проводов штатными фиксаторами на клапанной крышке. Это предотвратит провисание и контакт с горячими элементами двигателя. Убедитесь, что провода не касаются выпускного коллектора.
Обратная сборка корпуса воздушного фильтра
Убедитесь, что резиновая прокладка фильтра плотно прилегает к посадочной поверхности корпуса без перекосов. Аккуратно установите крышку корпуса поверх фильтрующего элемента, совместив монтажные выступы с пазами на нижней части.
Плотно закрутите все четыре винта крепления крышки крестообразной отвёрткой. Прилагайте равномерное усилие по диагонали (например, левый верхний → правый нижний → правый верхний → левый нижний), чтобы избежать деформации пластика и обеспечить герметичность соединения.
Фиксация патрубков и подключение датчика
- Наденьте гофрированный патрубок на фланец дроссельного узла до упора, затяните хомут отвёрткой или торцевой головкой на 8 мм
- Подсоедините разъём датчика массового расхода воздуха (ДМРВ), расположенный на корпусе фильтра – должен прозвучать чёткий щелчок фиксатора
- Проверьте надёжность крепления мелких шлангов вентиляции картера, идущих к крышке клапанов
Контрольная проверка: Запустите двигатель, резко нажмите педаль газа. Если слышен шипящий звук в районе корпуса – ослабьте и перезатяните винты крышки. Вибрация патрубков на работающем моторе указывает на недостаточную фиксацию хомутов.
| Элемент | Критерий правильной установки |
|---|---|
| Прокладка фильтра | Нет зазоров по контуру, равномерный отпечаток на резине |
| ДМРВ | Разъём зафиксирован без перегиба проводов |
| Хомуты патрубков | Затянуты строго под фланцем, без перекосов |
Подключение воздушного патрубка и тестовый запуск двигателя
Установите резиновый воздушный патрубок на место, совместив его фланец с корпусом дроссельного узла. Наживите крепежные гайки пальцами, затем равномерно затяните их крестовой отверткой или головкой на 10 мм. Убедитесь, что патрубок плотно прилегает по всей окружности без перекосов.
Проверьте надежность фиксации гофры воздуховода на выходе из воздушного фильтра. Дополнительно осмотрите зону вокруг катушек зажигания – все разъемы должны быть полностью защелкнуты, а провода не касаться выпускного коллектора.
Порядок тестирования после сборки
Перед запуском дважды проверьте:
- Наличие инструментов в подкапотном пространстве
- Правильность подключения разъемов катушек зажигания
- Отсутствие перегибов вакуумных шлангов
Включите зажигание на 5 секунд без запуска стартера – это активирует бензонасос для создания давления в топливной рампе. Затем выполните запуск двигателя:
- Выжмите сцепление
- Поверните ключ в положение "стартер"
- Удерживайте 1-2 секунды до устойчивой работы
При первом запуске возможны кратковременные плавающие обороты – это нормально, пока ЭБУ адаптирует параметры. Если двигатель не запускается или троит:
| Проблема | Проверка |
| Горит "CHECK" | Повторно осмотреть разъемы катушек |
| Хлопки в воздуховод | Контроль герметичности патрубка |
После успешного запуска дайте двигателю поработать 3-5 минут, затем заглушите и проверьте момент затяжки свечей на холодном моторе через 30 минут. Убедитесь в отсутствии посторонних шумов и стабильности холостого хода.
Контроль отсутствия ошибок двигателя на холостом ходу
После запуска двигателя дайте ему поработать 3-5 минут для стабилизации температурного режима. Внимательно отслеживайте показания тахометра – стрелка должна устойчиво держаться в диапазоне 800-900 об/мин без резких скачков или плавания.
Прислушайтесь к звуку работы мотора: посторонние стуки, металлический звон или неравномерное "троение" указывают на проблемы. Убедитесь в отсутствии вибраций, передающихся на кузов, особенно через рулевое колесо и рычаг КПП.
Диагностика с помощью бортового компьютера
Активируйте режим самодиагностики бортового компьютера:
- Зажмите кнопку сброса суточного пробега
- Включите зажигание
- Дождитесь завершения теста индикаторов
- Отпустите кнопку при появлении кодов неисправностей
Интерпретация кодов:
| Код | Описание | Действие |
|---|---|---|
| 0000 | Ошибки отсутствуют | Продолжить проверку |
| 0300-0304 | Пропуски зажигания | Перепроверить свечи |
Критические параметры для контроля в реальном времени:
- Напряжение датчика кислорода: должно плавно меняться 0.1-0.9V
- Коррекция топливоподачи: ±3% на холостом ходу
- Угол опережения зажигания: 6-12 градусов при 800 об/мин
Важно! При обнаружении кодов ошибок или нестабильной работы – заглушите двигатель и проверьте:
- Правильность подключения высоковольтных проводов к катушке
- Целостность изоляции проводов
- Затяжку свечей (момент 30-35 Н∙м)
- Состояние уплотнительных колец на колодцах
Список источников
Для подготовки материала о самостоятельной замене свечей зажигания на Lada Priora использовались специализированные технические ресурсы. Основной акцент делался на практические руководства с пошаговыми инструкциями и визуальным сопровождением.
Критериями отбора источников стали точность технических данных, актуальность для моделей Приоры и доступность изложения для начинающих автовладельцев. Особое внимание уделено разбору типичных ошибок и особенностям работы с 8- и 16-клапанными двигателями.
- Официальное руководство по ремонту Lada Priora издательства "Легион-Автодата"
- Видеоинструкция "Замена свечей на Приоре 16V" от канала LadaRemont
- Форум клуба владельцев Lada Priora (раздел "Двигатель")
- Технический справочник "Система зажигания ВАЗ-2170" от НИИ АвтоВАЗ
- Статья "5 ошибок при замене свечей" в журнале "За рулем"
- Инструкция по монтажу от производителя свечей NGK
- Видео "Снятие катушек зажигания на Приоре" от автосервиса "Гранд-Мастер"
