Замена свечей накала дизельного двигателя - инструкции и сервис

Статья обновлена: 18.08.2025

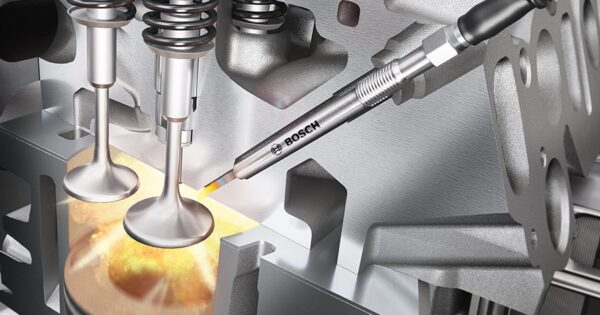

Свечи накала – критически важный компонент дизельного двигателя, обеспечивающий уверенный пуск в холодную погоду путем предварительного разогрева камеры сгорания.

Неисправность даже одной свечи приводит к затрудненному запуску, троению мотора и повышенному износу. Регулярная диагностика и своевременная замена предотвращают серьезные поломки и гарантируют стабильную работу двигателя.

В этой статье вы найдете подробные инструкции по самостоятельной замене, а также информацию о профессиональных услугах автосервисов для безопасного и качественного выполнения работ.

Выбор подходящих свечей для вашего авто

Определение точных технических характеристик свечей накала – обязательный этап перед покупкой. Основные параметры включают тип конструкции (штыревая/нитевая), размеры резьбы (длину и диаметр), рабочее напряжение (11V или 5V для систем предпускового подогрева), скорость нагрева и значение калильного числа. Несоответствие любого из этих показателей требованиям двигателя приведет к некорректной работе или поломке.

Рекомендуется использовать исключительно свечи, указанные производителем авто в технической документации. Каталоги крупных брендов (Beru, Bosch, NGK, Denso) содержат электронные системы подбора по VIN или модели ТС. При выборе аналогов сверяйте каталожные номера оригинальных запчастей и технические спецификации, особенно для современных двигателей с системой пост-накала.

Критерии выбора

Типы свечей и их совместимость:

Тип	Характеристики	Совместимость
Металлические (штыревые)	Нагрев за 5-15 сек, стандартная долговечность	Большинство двигателей до EURO 4
Керамические	Нагрев до 1000°C за 2-5 сек, повышенный ресурс	Модели с пост-накалом (EURO 5/6)
С регулируемой температурой	Автоматическая корректировка нагрева	Продвинутые системы управления двигателем

Ключевые правила подбора:

Резьба и размеры: Должны идеально соответствовать гнездам ГБЦ (распространенные размеры M8x1,25; M10x1,25; M12x1,25)
Напряжение: 11V для стандартных систем, 5V – для интегрированных блоков управления
Калильное число: Определяет температурный режим (указывается в маркировке)
Бренд: Оригинал или проверенные аналоги (избегайте безымянных производителей)

При замене комплекта устанавливайте свечи строго одного производителя и типа. Комбинирование разных моделей нарушает баланс нагрева цилиндров. Для турбодизелей и двигателей с сажевым фильтром предпочтительны керамические свечи с расширенным функционалом пост-накала.

Инструменты для самостоятельной замены

Для замены свечей накала потребуются специализированные инструменты, обеспечивающие доступ к труднодоступным местам двигателя и корректный монтаж. Основной комплект включает торцевые головки с тонкими стенками (8, 10 или 12 мм, в зависимости от модели), удлинители разной длины и карданный шарнир для работы под углом. Обязательно наличие динамометрического ключа для соблюдения момента затяжки, указанного производителем.

Дополнительно подготовьте щетку по металлу или пневматический компрессор для очистки колодцев от грязи, графитовую смазку для обработки резьбы новых свечей, а также фонарь для визуального контроля. Для защиты используйте перчатки и очки – окалина и грязь при выкручивании могут попасть в глаза.

Полный перечень инструментов и расходников

Торцевые головки на 1/2" привода: размеры 8, 10, 12 мм (уточнить в мануале)
Удлинители: короткий (5 см) и длинный (15-20 см)
Карданный шарнир или гибкий удлинитель
Трещоточный ключ или вороток
Динамометрический ключ (диапазон 15-30 Нм)
Графитовая смазка (температуростойкая)
Щетка с металлическим ворсом или компрессор
Фонарь с регулируемым углом подсветки

Критически важные инструменты	Опционально
Головка под размер свечи	Пинцет для извлечения упавших шайб
Динамометрический ключ	Антиприхватывающий состав (при сложном демонтаже)
Удлинитель с карданом	Торцевой ключ-трубка (для глубоких колодцев)

Отключение аккумулятора перед работой

Перед началом замены свечей накала на дизельном двигателе обязательно отключите аккумуляторную батарею. Это исключает риск короткого замыкания при случайном касании клемм свечей или другим токопроводящим элементам инструментами во время демонтажа. Подача напряжения на обрыв цепи при работающем блоке управления может также спровоцировать ошибки ЭБУ.

Отключение питания предотвращает повреждение электронных компонентов системы управления двигателем. При отсоединении клемм свечей возможно возникновение ЭДС самоиндукции, способной вывести из строя дорогостоящие датчики или контроллер. Соблюдение этого этапа критично для безопасности и сохранности электрооборудования автомобиля.

Порядок отключения аккумулятора

Заглушите двигатель и извлеките ключ из замка зажигания.
Наденьте защитные перчатки для предотвращения контакта с электролитом.
Ослабьте гайку крепления отрицательной клеммы (-) ключом на 10 мм.
Снимите клемму с минусового вывода АКБ и отведите провод в сторону.
Изолируйте клемму резиновым чехлом или плотной тканью.

Примечания:

Всегда начинайте с минусовой клеммы для разрыва цепи массы.
Избегайте одновременного касания металлическим инструментом обеих клемм АКБ.
При длительном ремонте проверьте заряд батареи перед повторным подключением.

Ошибка	Последствие
Отключение плюсовой клеммы первым	Риск короткого замыкания при касании кузова ключом
Работа без снятия АКБ	Повреждение ЭБУ, перегорание предохранителей

Демонтаж защитного кожуха двигателя

Перед началом работ убедитесь, что двигатель остыл во избежание ожогов. Подготовьте необходимые инструменты: набор торцевых головок с трещоткой, удлинители, крестовую и шлицевую отвертки, а также перчатки для защиты рук от загрязнений и острых кромок.

Визуально определите тип крепления кожуха (пластиковые клипсы, болты или комбинированная фиксация) и расположение всех точек крепления. Обратите особое внимание на возможное наличие скрытых элементов крепления под декоративными накладками или в труднодоступных местах возле патрубков.

Последовательность демонтажа

Отсоедините пластиковые фиксаторы (при наличии):
- Аккуратно подденьте центральный штырек клипсы плоской отверткой на 2-3 мм
- Извлеките клипсу целиком, придерживая основание
Выкрутите крепежные болты/гайки:
- Используйте торцевую головку подходящего размера с карданным шарниром при сложном доступе
- Складывайте крепеж в подготовленную емкость во избежание потери
Отсоедините датчики или провода (если они закреплены на кожухе):
- Зафиксируйте положение разъемов перед отсоединением
- Не допускайте провисания проводки на горячие элементы двигателя
Снимите кожух единым блоком:
- Покачивайте элемент из стороны в сторону без резких движений
- Контролируйте возможное сопротивление трубопроводов или шлангов

Важные предостережения: Не прилагайте чрезмерных усилий при снятии – это может повредить крепежные уши кожуха или сместить подключенные коммуникации. При обнаружении "залипших" клипс обработайте их силиконовой смазкой WD-40 перед повторной попыткой демонтажа.

Тип крепления	Рекомендуемый инструмент	Особенности демонтажа
Пластиковые клипсы	Отвертка с широким шпателем	Требует равномерного поддевания по периметру
Болты М6-М8	Головка на 10-13 мм	Проверьте наличие скрытых шайб под головкой
Комбинированный	Набор Torx T20-T30	Часто встречается под капотом современных авто

После демонтажа тщательно очистите посадочные поверхности на двигателе от скопившейся грязи и масляных пятен – это обеспечит плотное прилегание кожуха при обратной установке и предотвратит дребезжание. Уложите снятую деталь на чистую мягкую поверхность для исключения царапин на декоративном покрытии.

Отсоединение клеммных колпачков свечей

Перед началом работ обесточьте систему, сняв отрицательную клемму с аккумулятора. Убедитесь, что двигатель полностью остыл во избежание ожогов. Визуально определите расположение всех клеммных колпачков на свечах накала – обычно они представляют собой резиновые или силиконовые наконечники с подходящими к ним проводами.

Очистите область вокруг свечей от загрязнений сжатым воздухом или щеткой. Проверьте целостность проводов и колпачков – трещины или оплавления требуют замены компонентов. Зафиксируйте порядок подключения проводов (фото или маркировка), если конструкция не имеет цветовой кодировки.

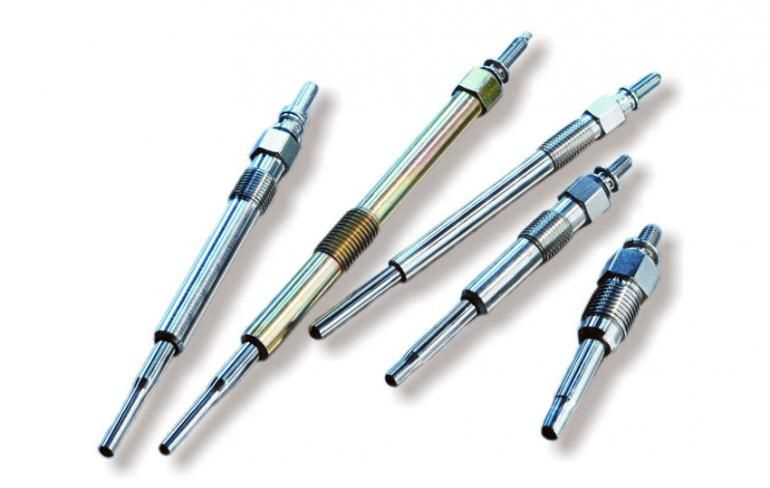

Порядок демонтажа

Захватите колпачок у основания пальцами или тонкогубцами. Никогда не тяните за провод – это повредит контакт.
Проверните колпачок на 10-15° в обе стороны для разрушения окисного слоя.
Плавно потяните строго вертикально вверх. При сопротивлении:
- Обработайте соединение аэрозолем WD-40
- Выждите 3-5 минут
- Повторите проворачивание и извлечение
После снятия изолируйте колпачки от контакта с металлическими поверхностями скотчем или изолентой.

Извлечение старых свечей накала

Перед началом работ убедитесь, что двигатель остыл до безопасной температуры – это предотвратит ожоги и повреждение резьбы в головке блока цилиндров. Отключите минусовую клемму аккумулятора для исключения короткого замыкания и случайного запуска стартера.

Демонтируйте мешающие элементы: воздушный патрубок, кожух двигателя или декоративную накладку, обеспечив беспрепятственный доступ к свечам накала. Очистите зону вокруг свечей сжатым воздухом или щёткой, чтобы грязь не попала в цилиндры при выкручивании.

Ключевые этапы демонтажа

Отсоединение контактов: Снимите питающие провода или разъёмы с каждой свечи, аккуратно потянув за колпачок. Не дёргайте за провода!
Обработка резьбы: Нанесите проникающую смазку (WD-40, Liqui Moly Rost-Off) на основание свечей. Выждите 15-20 минут для растворения нагара.
Выкручивание: Используйте специальный тонкостенный свечной ключ (6-10 мм) с удлинителем и трещоткой. Проворачивайте против часовой стрелки плавно, без перекоса.
Контроль усилия: При ощутимом сопротивлении повторно нанесите смазку. Если свеча не идёт – прекратите работу во избежание облома.

Проблема	Действие
Прикипела резьба	Прогрейте двигатель до 40°C, затем повторите демонтаж
Свеча проворачивается с рывками	Поочерёдно подтягивайте/ослабляйте на 1/4 оборота
Облом электрода в колодце	Немедленно остановитесь – требуется экстрактор

После извлечения каждой свечи закройте отверстия чистой ветошью для защиты от мусора. Проверьте состояние резьбы в головке блока с помощью фонарика – при сколах или заусенцах потребуется нарезка. Утилизируйте старые свечи – повторная установка недопустима.

Очистка резьбовых отверстий в ГБЦ

После извлечения старых свечей накала критически важным этапом является тщательная очистка резьбовых отверстий в головке блока цилиндров. В процессе эксплуатации в них скапливаются нагар, продукты коррозии и уплотнительные отложения, которые препятствуют правильной установке новых свечей. Неочищенные посадочные места могут привести к перекосу свечи, повреждению резьбы или некорректному контакту нагревательного элемента.

Игнорирование этой процедуры значительно повышает риск задиров резьбы при монтаже, что влечет за собой дорогостоящий ремонт ГБЦ. Особое внимание уделите отверстиям, где наблюдались признаки "прикипания" свечей – в таких случаях загрязнения обычно наиболее выражены и требуют более интенсивной обработки.

Технология очистки резьбы

Для эффективной очистки используйте специализированный инструмент:

Резьбовой метчик (калибр M8×1,0/M10×1,0/M12×1,25 в зависимости от модели авто):
- Обработайте метчик консистентной смазкой перед началом работ
- Вводите строго перпендикулярно плоскости ГБЦ
- Совершайте 1.5 оборота вперед → 0.5 оборота назад для удаления стружки
Пневматический очиститель резьбы (продувочный пистолет):
- Используйте сжатый воздух под давлением 6-8 бар
- Оснащайте гибкой трубкой для точечной подачи воздуха
- Обязательно применяйте защитные очки

Запрещается:

Использовать стандартные метчики общего назначения (несоответствие угла захода)
Применять дрель для вращения метчика (высокий риск срыва резьбы)
Продувать отверстия без предварительной механической очистки

Тип загрязнения	Метод устранения	Риски при игнорировании
Углеродистые отложения	Метчик + аэрозольный очиститель	Неплотная посадка свечи
Коррозионные образования	Спецметчик + преобразователь ржавчины	Залипание свечи в посадочном месте
Остатки герметика	Пластиковый скребок + растворитель	Нарушение теплоотвода

После механической обработки обязательно выполните финальную продувку сжатым воздухом. Проверьте качество очистки визуальным осмотром при хорошем освещении и пробным вкручиванием свечи вручную – она должна входить свободно, без перекосов и заеданий на всем протяжении резьбы.

Обработка резьбы антипригарной смазкой

Нанесение антипригарной смазки на резьбу новых свечей накала – критически важный этап замены. Состав предотвращает прикипание металла к головке блока цилиндров из-за высоких температур и коррозии, гарантируя беспроблемный демонтаж в будущем.

Используйте только специализированные высокотемпературные смазки для свечей накала или термостойкие медные антиприхваточные пасты. Обычные смазочные материалы (типа Литола) недопустимы – они выгорают и теряют свойства.

Порядок обработки

Очистите резьбу новой свечи ветошью от консервационной смазки
Нанесите тонкий слой состава только на первые 3-4 витка резьбы
Распределите пасту равномерно пальцем в перчатке или кистью
Избегайте попадания состава на корпус свечи и нагревательный стержень

Предупреждение: Избыток смазки выдавится при затяжке в камеру сгорания, что может вызвать нагар или повреждение катализатора.

Рекомендуемые составы	Температурный диапазон
Loctite LB 8150 (артикул 81550)	до 1400°C
LIQUI MOLY Keramik-Paste	до 1400°C
MANNOL Kupfer-Paste	до 1100°C

При обнаружении прикипевших старых свечей перед установкой новых обязательно выполните:

Очистку резьбовых отверстий метчиком подходящего размера
Продувку колодцев сжатым воздухом для удаления стружки
Повторную обработку смазкой после восстановления резьбы

Автосервисы включают антипригарную обработку в стоимость замены, используя профессиональные составы и инструменты. Гарантия на работу при этом распространяется и на корректность последующего демонтажа.

Момент затяжки новых свечей

Крайне важно соблюдать момент затяжки при установке свечей накала. Недостаточное усилие приведёт к нарушению теплоотвода и прогару свечи, а чрезмерное – к деформации корпуса или срыву резьбы в головке блока цилиндров. Оба случая потребуют дорогостоящего ремонта.

Производители указывают точные значения момента затяжки для каждой модели свечей. Эти параметры различаются в зависимости от типа резьбы (M10, M12), материала корпуса (сталь, медь) и конструкции уплотнительного конуса. Использование универсальных значений недопустимо.

Правила монтажа

Обязательные этапы:

Очистка посадочных мест в головке блока от нагара
Ручная накрутка свечи до упора (без инструментов!)
Применение динамометрического ключа с предустановленным значением
Контроль угла доворота при использовании конусных уплотнений

Тип резьбы	Стандартный момент (Нм)	Критичное отклонение
M10×1.0	15-20 Нм	±3 Нм
M12×1.25	20-25 Нм	±4 Нм

При замене керамических свечей усилие снижают на 20-30% из-за хрупкости изолятора. Всегда используйте новую медную шайбу – деформация старых уплотнений нарушает теплопередачу. После запуска двигателя выполните диагностику сопротивления на всех свечах для выявления скрытых дефектов монтажа.

Последовательная установка комплекта свечей накала

Перед началом работ убедитесь, что двигатель полностью остыл для предотвращения ожогов и повреждений резьбовых соединений. Подготовьте необходимый инструмент: торцовый ключ (обычно 8-10 мм), удлинитель, трещотку, динамометрический ключ, ветошь и медную смазку для резьбы.

Отключите минусовую клемму аккумулятора для исключения короткого замыкания. Тщательно очистите области вокруг свечных колодцев от грязи сжатым воздухом или щеткой, предотвращая попадание мусора в цилиндры при демонтаже.

Пошаговый процесс замены

Снимите защитные колпачки проводов, аккуратно потянув их вверх без рывков за кабели
Выкручивайте старые свечи строго по одной, используя свечной ключ с удлинителем
Обработайте резьбу новых свечей тонким слоем медной смазки
Вручную вкрутите каждую свечу до упора, избегая перекосов
Затяните с моментом 15-20 Н∙м согласно спецификации производителя
Установите колпачки проводов на соответствующие свечи до щелчка

Этап	Ключевое требование	Риск нарушения
Демонтаж	Очистка колодцев	Попадание грязи в цилиндр
Затяжка	Контроль момента	Обрыв резьбы ГБЦ
Обработка резьбы	Только медьсодержащая смазка	Закоксовывание свечи

После установки всех свечей подключите аккумулятор и выполните пробный запуск двигателя. Проверьте отсутствие ошибок по свечам накала через диагностический сканер. При первом запуске допускается кратковременное повышение дымности выхлопа.

Рекомендуется менять комплект полностью даже при выходе из строя одной свечи – неравномерный накал вызывает дисбаланс воспламенения. Используйте только свечи, соответствующие спецификации двигателя в каталоге производителя.

Подключение электросоединений

После аккуратной установки новых свечей накала в свои посадочные места и правильной затяжки с требуемым моментом, следующим критически важным этапом является восстановление электрических соединений.

Этот процесс требует внимательности и осторожности, так как неправильное подключение или повреждение контактов может привести к неработоспособности свечей, выходу из строя блока управления или другим электрическим проблемам.

Ключевые этапы подключения

1. Идентификация и подготовка колодок/клемм:

Аккуратно извлеките колодки проводов из защитных чехлов или направляющих, если они были сняты ранее.
Внимательно осмотрите каждый разъем и соответствующий ему провод. Обратите внимание на цветовую маркировку проводов, метки на колодках или их расположение относительно свечей – это поможет избежать перепутывания.
Проверьте состояние контактов внутри колодок. Они должны быть чистыми, без следов окисления, коррозии или оплавления. При необходимости аккуратно очистите контакты специальным средством или ластиком.

2. Подключение к свечам накала:

Возьмите колодку провода, соответствующую первой свече (ориентируясь по маркировке или расположению).
Наденьте колодку на силовой контакт (шпильку или гайку) свечи накала до характерного щелчка или плотного прилегания. Убедитесь, что соединение надежно зафиксировано.
Повторите процедуру для всех остальных свечей накала, строго соблюдая соответствие проводов и свечей. Перепутывание проводов приведет к неправильной работе системы предпускового подогрева.

3. Крепление шины питания (если применимо):

На некоторых двигателях используется общая шина питания (шинка), которая соединяет силовые контакты всех свечей. Если она была снята, установите ее обратно.
Наденьте шину на контакты свечей в правильной ориентации.
Затяните гайки крепления шины к контактам свечей с рекомендованным моментом затяжки, обычно очень небольшим (чтобы не повредить керамический корпус свечи).

4. Фиксация проводов:

Аккуратно уложите жгут проводов в штатные места, избегая натяжения и перегибов.
Закрепите жгут с помощью всех предусмотренных клипс, хомутов или фиксаторов. Это защитит провода от вибраций, трения о горячие или острые элементы двигателя и повреждения.
Наденьте обратно все защитные резиновые колпачки или термочехлы на колодки и контакты свечей, если они были.

5. Подключение клеммы аккумулятора:

После завершения всех работ по подключению свечей и фиксации проводов, подключите обратно клемму "минус" аккумуляторной батареи и надежно затяните ее.

6. Контрольная проверка (рекомендуется):

Перед запуском двигателя, особенно если были сомнения в правильности подключения или состоянии контактов, рекомендуется проверить сопротивление каждой свечи накала мультиметром. Значение должно соответствовать спецификации производителя (обычно доли Ома).
Также можно проверить наличие напряжения на колодках при включении зажигания (на короткое время).

Элемент	Рекомендуемый момент затяжки (примерный)*
Гайка крепления шины питания к свече	1.5 - 2.5 Н·м
Клемма аккумулятора	5 - 8 Н·м

*Точные значения всегда смотрите в руководстве по ремонту вашего конкретного автомобиля.

Диагностика цепи накала после замены

После установки новых свечей обязательна проверка всей цепи накала для исключения скрытых неисправностей. Без диагностики возможны повторные отказы системы предпускового подогрева или повреждение компонентов.

Диагностика включает несколько этапов для выявления обрывов, коротких замыканий и корректности управления от ЭБУ. Используются как инструментальные методы, так и визуальный контроль соединений.

Методы и этапы проверки

Инструментальная диагностика:

Измерение сопротивления: Мультиметром проверяется сопротивление каждой свечи (0,6-2 Ом для исправных) и общее сопротивление цепи.
Проверка напряжения: Замер напряжения на клеммах свечей при включении зажигания (норма: 10,5-12 В). Отсутствие напряжения указывает на проблемы с реле или проводкой.
Диагностика сканером: Считывание кодов ошибок (P0670-P0676) и анализ параметра "Ток накала" в реальном времени.

Визуальный и механический контроль:

Осмотр колодок проводов на предмет окисления, расплавления или неплотной посадки.
Проверка целостности изоляции и фиксации жгута питания.
Тестирование реле накала (рабочий щелчок при включении, сопротивление обмотки 60-100 Ом).

Симптом	Возможная причина
Нет напряжения на свече	Обрыв провода, неисправность реле, сбой ЭБУ
Низкое напряжение (>9В)	Коррозия контактов, слабое затягивание клемм
Бесконечное сопротивление	Обрыв нити накала, повреждение свечи

Критические ошибки: Замыкание на массу вызывает перегорание предохранителя. Отсутствие сигнала управления от ЭБУ требует проверки цепей контроллера и датчика температуры ОЖ.

Особенности замены утопленных свечей

Утопленные свечи накала расположены глубоко в головке блока цилиндров, что требует специального инструмента и повышенной аккуратности при демонтаже. Основная сложность заключается в ограниченном доступе к колодцам и высоком риске облома тела свечи из-за нагара или коррозии.

Необходимо предварительно очистить полость вокруг свечи от грязи и масла сжатым воздухом или щеткой, чтобы исключить попадание абразивных частиц в цилиндр. Обязательно обрабатываются резьбовые соединения проникающей смазкой типа WD-40 за несколько часов до работ для снижения усилия выкручивания.

Ключевые этапы и инструменты

Специальный удлиненный ключ – обязателен из-за глубины посадки (обычный свечной ключ не подойдет)
Торцевая головка с магнитным держателем – предотвращает падение обломков в цилиндр
Постепенное выкручивание – после срыва резьбы работа ведется короткими поворотами (1/8 оборота) с возвратом назад для очистки резьбы

Риск	Последствие	Мера профилактики
Облом электрода	Необходимость экстракции остатков	Прогрев двигателя до 40-50°C перед демонтажем
Срыв резьбы ГБЦ	Дорогостоящий ремонт головки	Запрет на применение ударных инструментов

Проверка глубины колодца – замер линейкой перед подбором инструмента
Обратная продувка – подача воздуха в колодец после извлечения свечи
Обработка резьбы – нанесение графитовой смазки на новую свечу перед установкой

Проверка работы свечей на горячем двигателе

Проверка на прогретом двигателе проводится после его запуска и достижения рабочей температуры. Основная цель – выявить свечи, не обеспечивающие стабильную работу в условиях высоких термических нагрузок.

Методика требует точного соблюдения последовательности действий. Необходимо использовать средства защиты от ожогов, так как диагностика выполняется на разогретых компонентах двигателя.

Пошаговая процедура диагностики

Заведите двигатель и прогрейте до рабочей температуры (80-90°C).
Поочерёдно отсоединяйте разъёмы управления от каждой свечи на работающем моторе.
Фиксируйте изменения в работе двигателя при отключении каждого цилиндра:
- Стабильные обороты при отключении – признак неисправной свечи
- Заметное падение оборотови усиление вибраций – показатель нормальной работы элемента
Проверьте сопротивление нагревательных элементов мультиметром (на заглушенном двигателе):

Нормальное сопротивление 0.6–2.0 Ом

Обрыв цепи Бесконечность

Межвитковое замыкание Значение ниже 0.5 Ом

Отсутствие реакции двигателя на отключение питания свечи указывает на необходимость её замены. Одновременный отказ нескольких элементов часто свидетельствует о проблемах с блоком управления или проводкой.

Ошибки при диагностике блока управления

Неправильная интерпретация кодов ошибок – распространённая проблема. Механики иногда игнорируют контекст работы системы, например, принимая ошибку "обрыв цепи свечи накала" (P0670-P0676) за гарантированную неисправность блока управления, хотя причиной часто является повреждённая проводка или коррозия контактов. Отсутствие проверки реальных параметров через диагностический скакнер в реальном времени усугубляет ситуацию.

Игнорирование косвенных факторов – вторая критическая ошибка. Перебои в работе блока могут вызываться не внутренними дефектами, а внешними воздействиями: перепадами напряжения из-за неисправного генератора, окислением клемм АКБ, повреждением CAN-шины или сбоями реле свечей. Без проверки этих элементов диагностика теряет объективность.

Типичные диагностические ошибки

Тестирование "на холодную" – блок управления активирует свечи только при определённых условиях (температура ОЖ ниже +5°C). Проверка на прогретом двигателе даёт ложный результат.
Замена блока без проверки питания – обрыв массы, низкое напряжение в цепи питания или короткое замыкание форсунок имитируют неисправность ЭБУ.
Несброс адаптаций – после замены свечей или ремонта проводки обязательна калибровка параметров через спецсофт, иначе блок сохраняет ошибочные настройки.

Ошибка сканера	Возможная реальная причина	Риск при неверной диагностике
P0683 (Обрыв цепи реле свечей)	Неисправное реле, коррозия разъёма ЭБУ	Демонтаж исправного блока
P0610 (Ошибка конфигурации)	Сброс памяти АКБ, проблемы с ПО	Попытка "прошивки" вместо восстановления питания

Важно: При диагностике обязательна проверка физических параметров – сопротивление изоляции проводки, целостность шин управления, качество контактов в колодках ЭБУ. Прямое измерение осциллографом сигналов управления свечами исключает субъективные ошибки.

Срок службы современных керамических свечей накала

Современные керамические свечи накала превосходят металлические аналоги по долговечности: средний ресурс составляет 100-150 тысяч километров пробега или 7-10 лет эксплуатации. Такой срок достигается благодаря устойчивости керамики к высокотемпературной коррозии и способности выдерживать экстремальные тепловые нагрузки до 1350°C без деформации.

Фактический износ зависит от условий эксплуатации: частоты холодных пусков, качества топлива и исправности топливной системы. Признаками выхода из строя являются трудности с запуском двигателя (особенно при температуре ниже +5°C), нестабильная работа на холостом ходу и ошибки бортовой диагностики (например, P0380).

Факторы, влияющие на долговечность

Низкое качество дизельного топлива – примеси ускоряют коррозию нагревательного элемента
Протяженность холодных пусков – многократные циклы включения/выключения сокращают ресурс
Нарушение времени работы реле накала – избыточная продолжительность подачи напряжения
Механические повреждения – неаккуратное обслуживание или попадание воды

Тип свечи	Средний срок службы	Критичные факторы износа
Металлическая	50-80 тыс. км	Окисление, перегрев, коррозия
Керамическая	100-150 тыс. км	Термоудар, низкокачественное топливо

Для продления ресурса производители рекомендуют обязательную замену свечей по регламенту, даже при отсутствии явных симптомов неисправности. Диагностика сопротивления (норма: 0.6-1.8 Ом) и визуальный контроль нагара при ТО помогают выявить ранние признаки деградации. Установка свечей с несоответствующим калильным числом сокращает срок службы на 30-40%.

Проблемы после некорректной установки свечей накала

Неправильный монтаж свечей накала провоцирует серьезные неисправности, проявляющиеся сразу или через несколько недель эксплуатации. Наиболее частая ошибка – нарушение момента затяжки: пережатие деформирует корпус свечи, вызывая разрушение керамического изолятора или заклинивание в колодце, а недостаточное усилие ведет к прогару прокладки и утечкам газов из камеры сгорания.

Использование ударных инструментов вместо динамометрического ключа часто приводит к срыву резьбы в головке блока цилиндров, требующему дорогостоящего ремонта. Неаккуратное обращение с контактными шпильками (перегибы, перетяжка гаек) обрывает электрическую цепь, а попадание грязи в колодец при установке – к замыканию на "массу" или локальному перегреву.

Ключевые последствия ошибок монтажа

Неравномерный прогрев – из-за разного выступания рабочей части свечи в камеру сгорания
Трудный запуск на холодную – при повреждении нагревательного элемента
Посторонние звуки при работе двигателя – стук из-за самовоспламенения топлива от перегретых участков

Ошибка установки	Прямое следствие
Загрязнение колодца	Зависание свечи, закоксовывание
Некорректная глубина посадки	Расплавление поршня или форсунки
Повреждение уплотнительной шайбы	Прорыв газов, падение компрессии

Важно: Признаки некорректной установки могут имитировать неисправности топливной аппаратуры (например, троение из-за пропусков воспламенения), что приводит к ошибочной замене дорогостоящих компонентов. Диагностика требует обязательной проверки сопротивления свечей и визуального осмотра колодцев эндоскопом.

Стоимость комплекта свечей накала разных брендов

Цена комплекта свечей накала напрямую зависит от производителя, материалов изготовления и технологических особенностей. Премиальные бренды используют керамические стержни и сложные сплавы, что увеличивает стоимость, но обеспечивает долговечность и стабильный пуск двигателя.

Бюджетные аналоги доступнее, но могут уступать в скорости нагрева и ресурсе. На цену также влияет специфика модели двигателя – для некоторых современных дизелей требуются свечи с датчиками давления или особой геометрией.

Диапазон цен на популярные марки

Бренд	Цена комплекта (4 шт.)	Особенности
Bosch	2 500 – 4 800 ₽	Керамические нагреватели, быстрый накал
NGK	2 800 – 5 200 ₽	Усиленная защита от коррозии
Denso	3 000 – 5 500 ₽	Самодиагностика, для сложных условий
Beru	2 300 – 4 500 ₽	Оптимальное сочетание цены и ресурса
Champion	1 900 – 3 800 ₽	Экономичный вариант для старых моторов
Аналоги (Profit, Starline)	1 400 – 2 700 ₽	Минимальная цена, сниженный ресурс

При выборе учитывайте ключевые параметры:

Совместимость – проверяйте каталожные номера
Тип нагревателя – металлические дешевле, керамические эффективнее
Скорость накала – современные модели разогреваются за 2-5 секунд

Оригинальные свечи от автопроизводителя обычно на 15-30% дороже аналогов при схожих характеристиках. Для турбодизелей Euro-5 и выше рекомендуются исключительно премиальные бренды во избежание ошибок ECU.

Цена замены в автосервисе: от чего зависит

Стоимость замены свечей накала формируется из двух ключевых компонентов: цены самих деталей и оплаты работ по их установке. Ценник на комплект свечей варьируется в широком диапазоне – от бюджетных вариантов за 800-1500 рублей до премиальных аналогов за 3000-8000 рублей за комплект. Разброс обусловлен брендом (оригинал, европейские или азиатские производители), конструкцией (биметаллические, керамические), а также сложностью двигателя.

Работы по замене в сервисе обычно обходятся в 1000-5000 рублей. Эта часть напрямую зависит от модели автомобиля и конструктивных особенностей силового агрегата. На некоторых моторах доступ к свечам затруднен из-за расположения навесного оборудования, топливной аппаратуры или необходимости демонтажа впускного коллектора, что увеличивает трудозатраты.

Факторы, влияющие на итоговую цену

Марка и модель авто: Для коммерческого транспорта или авто премиум-сегмента стоимость часто выше из-за особенностей компоновки подкапотного пространства.
Тип двигателя: V-образные или оппозитные моторы сложнее в обслуживании, чем рядные.
Количество цилиндров: Замена на 4-цилиндровом двигателе дешевле, чем на 8-цилиндровом.
Сложность доступа: Необходимость снятия форсунок, топливных трубок, коллектора или кронштейнов добавляет к цене 20-50%.
Региональные расценки: Стоимость нормо-часа в Москве или СПб может вдвое превышать тарифы в регионах.
Статус сервиса: Дилерские центры берут на 30-60% больше, чем независимые СТО.

Вид затрат	Диапазон цен	Примечания
Комплект свечей (4 шт.)	800 – 8 000 руб.	Зависит от бренда и технологии (керамика дороже)
Работа по замене	1 000 – 5 000 руб.	Резкий рост цены при необходимости демонтажа смежных узлов
Диагностика цепи накала	500 – 1 500 руб.	Часто включается в общую стоимость замены

Важно: При замене вышедших из строя свечей настоятельно рекомендуется менять весь комплект сразу, даже если остальные еще «живые». Это предотвратит повторный разбор узла через короткий срок и сэкономит деньги в долгосрочной перспективе.

Экспресс-диагностика системы предпускового подогрева

Быстрая проверка свечей накала и управляющих компонентов исключает лишние затраты при замене, так как неисправность может крыться в реле, проводке или блоке управления. Экспресс-диагностика выполняется перед холодным пуском двигателя и занимает 10-15 минут, что существенно экономит время при последующем ремонте.

Основные признаки проблем: длительный прогрев перед запуском (индикатор на панели горит дольше нормы), неустойчивая работа мотора после старта, белый дым из выхлопной трубы на прогретом двигателе. Отказ одной или нескольких свечей также проявляется ошибками ECU (например, P0380, P0671-P0674).

Методы проверки

Визуальный осмотр: Снятие колпачков питания и осмотр контактов на окисление или оплавление. Проверка целостности изоляторов свечей при выкручивании – трещины или вздутия требуют замены.

Замер сопротивления:
- Отсоединить питающий провод от свечи
- Установить мультиметр в режим Ω (диапазон 0-2 Ом)
- Один щуп – на контакт свечи, второй – на корпус
Норма: 0.1–2.0 Ом. Бесконечное сопротивление = обрыв, показания ниже 0.1 Ом = КЗ.
Тест управления:
Подключение контрольной лампы 12V между плюсовой клеммой АКБ и выводом свечи. При включении зажигания исправная цепь управления зажжёт лампу на 3-25 секунд (в зависимости от модели авто).

Параметр	Исправность	Неисправность
Сопротивление свечи	0.6-1.8 Ом	0 Ом (КЗ) / ∞ (обрыв)
Напряжение на разъёме	10.5-14V при активации	< 10V / импульсы
Потребляемый ток	8-16А на свечу	Резкие отклонения ≥20%

Проверка реле: Щупы мультиметра подключаются к контактам управления реле (85-86) при включенном зажигании. Отсутствие напряжения 12V указывает на обрыв цепи или сбой ECU. Исправность силовых контактов (30-87) проверяется в режиме прозвонки.

Профессиональные калибровочные инструменты СТО

Точность установки момента затяжки свечей накала критична для корректной работы дизельного двигателя. Недостаточное усилие приводит к прогару прокладки и утечкам газов, а чрезмерное – к деформации колодца свечи или срыву резьбы ГБЦ. Профессиональные СТО используют динамометрические ключи с предустановленными значениями крутящего момента, указанными производителем авто, исключая риски "на глаз".

Электронные измерительные приборы – мультиметры и пирометры – обязательны для диагностики. Они фиксируют сопротивление нагревательных элементов (сравнивая показатели со спецификациями) и температуру колодцев перед заменой, выявляя скрытые проблемы: межвитковое замыкание, неравномерный прогрев цилиндров или локальные перегревы, невидимые без точной аппаратуры.

Ключевые инструменты и технологии калибровки

Современные сервисы применяют:

Цифровые динамометрические ключи с сигналом достижения заданного Н·м и функцией записи данных для отчета клиенту.
Специализированные тестеры свечей накала, определяющие потребляемый ток и скорость нагрева для выявления частично неисправных элементов.
Эндоскопы для визуального контроля состояния колодцев и резьбы после удаления старых свечей.

Таблица типовых параметров калибровки для распространенных моделей:

Модель авто	Крутящий момент (Н·м)	Допуск сопротивления (Ом)
Volkswagen Passat B7	15 ±2	0.7–1.8
Toyota Land Cruiser 200	18 ±1	0.9–1.1
Renault Duster 1.5dCi	12 ±1	1.0–1.6

После замены выполняется программная адаптация блоком управления: сбрасываются ошибки, калибруется длительность предпускового подогрева. Без использования диагностических сканеров (например, Delphi, Bosch KTS) возможны сбои в работе системы предпускового подогрева даже при корректно установленных новых свечах.

Преимущества замены свечей накала перед зимним сезоном

Исправные свечи накала критичны для холодного пуска дизельного двигателя. Они обеспечивают мгновенный прогой камеры сгорания до необходимой температуры даже в сильные морозы.

Предзимняя замена исключает риск отказа системы предпускового подогрева. Это предотвращает ситуации, когда автомобиль не заводится при отрицательных температурах или требует многочисленных попыток запуска.

Ключевые выгоды замены:

Гарантированный запуск двигателя при экстремально низких температурах
Снижение нагрузки на аккумулятор и стартер за счет сокращения времени прокрутки
Предотвращение пропусков зажигания и тряски двигателя при холодном старте
Экономия на ремонте (изношенные свечи могут ломаться при выкручивании, требуя дорогостоящего извлечения)
Улучшение экологических показателей за счет полного сгорания топлива

Ситуация	Со старыми свечами	С новыми свечами
Запуск при -15°C	Затрудненный (3-5 попыток)	Мгновенный (1 попытка)
Износ АКБ	Повышенный из-за длительной прокрутки	Минимизирован
Риск поломки	Высокий (особенно у свечей >3 лет)	Исключен при своевременной замене

Важно: Диагностика должна включать проверку сопротивления и потребляемого тока каждой свечи. Частично нерабочие элементы нарушают баланс нагрева цилиндров.

Восстановление контактных групп при окислении

Окисление контактных групп свечей накала – распространённая проблема, приводящая к нарушению подачи напряжения. Основные признаки: нестабильный запуск двигателя, ошибки по нагреву цилиндров в диагностике, локальный перегрев проводов. Образование оксидной плёнки на клеммах увеличивает сопротивление, снижая эффективность работы системы предпускового подогрева.

Процедура восстановления начинается с демонтажа питающих шин и колодок. Требуется тщательная визуальная диагностика состояния контактов: серый или зеленоватый налёт, коррозионные пятна, деформация металлических элементов. Критично проверить целостность изоляции проводов – окисление часто сопровождается её растрескиванием.

Этапы восстановления работоспособности

Очистка контактных поверхностей
- Обработка специализированным очистителем электроцепей (например, Liqui Moly Kontakt Reiniger)
- Аккуратное механическое удаление налёта мелкозернистой наждачной бумагой (P600-P800)
- Обезжиривание контактов изопропиловым спиртом
Защита и профилактика
- Нанесение токопроводящей смазки (Loctite 5108, Berner Silicone Fett)
- Замена деформированных клемм и термоусадочных трубок
- Установка диэлектрических колпачков на выводы свечей
Контроль параметров
- Проверка напряжения на клеммах (норма: 10.5-11.5V при работающем реле)
- Измерение сопротивления изоляции (минимум 1 МОм)
- Тест падения напряжения на контактах (допуск: до 0.2V)

Важно: При обнаружении глубокой коррозии, оплавления пластиковых элементов или обрыва проводов контактная группа подлежит замене. Использование кислотных преобразователей ржавчины недопустимо – остатки состава ускоряют повторное окисление. После восстановления обязательна адаптация блока управления двигателем для сброса ошибок холодного пуска.

Диагностика реле управления свечами накала

Реле управления свечами накала – критически важный компонент системы предпускового подогрева, отвечающий за подачу напряжения на свечи в заданные интервалы времени. Его неисправность приводит к отсутствию накала, затрудненному холодному пуску двигателя (особенно при низких температурах) и появлению ошибок в ЭБУ.

Процедура диагностики начинается с проверки наличия управляющего сигнала от блока управления двигателем (ЭБУ) на разъем реле при включении зажигания. Для этого используют мультиметр или осциллограф, подключаясь к управляющему проводу реле. Отсутствие сигнала указывает на проблемы с ЭБУ или цепями управления.

Этапы диагностики реле

Проверка питания: Измерить напряжение на силовом выводе реле (обычно толстый провод +12В) при включенном зажигании. Отсутствие напряжения свидетельствует об обрыве цепи от АКБ или неисправности предохранителя.
Тестирование управляющего сигнала: Замерить напряжение на управляющем контакте реле (тонкий провод) при включении зажигания. Должен появиться кратковременный сигнал (5-12В в зависимости от авто).
Проверка срабатывания реле: Подать напряжение 12В напрямую на управляющий контакт реле (через предохранитель 5-10А). Исправное реле издаст щелчок, а на силовом выходе появится напряжение.
Замер сопротивления катушки: Выключить зажигание, отсоединить разъем реле. Измерить сопротивление между управляющими контактами мультиметром. Нормы зависят от модели (обычно 50-100 Ом). Бесконечное сопротивление указывает на обрыв катушки.

Важно: Перед диагностикой исключите разряженный АКБ и плохой контакт "массы" на двигателе. Используйте принципиальную схему электрооборудования вашего авто для точного определения контактов реле.

Симптом неисправности	Возможная причина
Щелчок реле отсутствует при включении зажигания	Обрыв катушки, нет управляющего сигнала ЭБУ, перегорел предохранитель
Реле щелкает, но напряжение на свечи не подается	Подгорание силовых контактов, обрыв в выходной цепи
Свечи накаляются постоянно или хаотично	Короткое замыкание в управляющей цепи, залипание контактов реле

Проверка сопротивления мультиметром

После демонтажа свечей накала выполните проверку сопротивления для выявления неисправных элементов. Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0-200 Ом. Очистите контактную гайку и корпус свечи от нагара для обеспечения точного контакта щупов.

Приложите черный щуп мультиметра к корпусу свечи, а красный – к центральному электроду (контактной гайке). Убедитесь в плотном прилегании щупов к металлическим поверхностям без промежуточного слоя грязи или масла. Фиксируйте показания прибора.

Интерпретация результатов

Исправная свеча накала демонстрирует сопротивление в диапазонах:

0.1–6.0 Ом для стандартных свечей
0.1–2.0 Ом для керамических моделей

Критичные отклонения:

Показание 0 Ом	Внутреннее короткое замыкание
Показание ∞ (разрыв цепи)	Обрыв нагревательной спирали
Отклонение >30% от номинала	Частичная деградация элемента

Важно: Сравните показания всех свечей. Разница более 15% между элементами указывает на необходимость замены всего комплекта, даже если значения формально входят в допустимый диапазон.

Список источников

При подготовке материалов о замене свечей накала в дизельных автомобилях использовались проверенные технические ресурсы и практические руководства. Основное внимание уделялось актуальности данных и соответствию рекомендациям ведущих автопроизводителей.

Ниже представлены ключевые категории источников, обеспечивающих достоверность инструкций по диагностике и замене компонентов. Каждый пункт включает примеры конкретных материалов без активных ссылок.

Технические руководства и справочники

Официальные сервисные мануалы производителей двигателей (Bosch, Delphi, Beru)
Электронные каталоги запчастей (Exist, PartsLink) с параметрами подбора свечей
Книга "Системы предпускового подогрева дизелей" (А.С. Иванов)

Экспертные платформы и инструкции

Видеоинструкции по замене на каналах: AutoRepairGuys, DieselMaster
Технические разделы форумов: Drive2.ru (раздел "Дизельные двигатели"), DieselForum
Статьи на специализированных порталах: Авто.ру (сервисный раздел), DieselPro

Практические материалы автосервисов

Внутренние стандарты ТО сетей: "Автосервис Техцентр", "Дизель-Мастер"
Отчеты о типовых неисправностях из базы AUTODOC
Методички по работе с диагностическим оборудованием (Launch, Autel)

Нормальное сопротивление	0.6–2.0 Ом
Обрыв цепи	Бесконечность
Межвитковое замыкание	Значение ниже 0.5 Ом
