Замена термостата с термоэлементом ВАЗ-2110
Статья обновлена: 18.08.2025
Неисправный термостат или термоэлемент ВАЗ-2110 критично нарушает температурный режим двигателя.
Перегрев мотора или длительный прогрев зимой сигнализируют о необходимости диагностики системы охлаждения.
Своевременная замена этих компонентов предотвращает деформацию ГБЦ и дорогостоящий ремонт силового агрегата.
Необходимость замены: перегрев двигателя и холодная печка
Неисправный термостат теряет способность регулировать поток антифриза между контурами двигателя. При заклинивании в закрытом положении жидкость циркулирует только по малому кругу (рубашка охлаждения двигателя), не попадая в радиатор для охлаждения. Это вызывает быстрый перегрев мотора даже при умеренной нагрузке, что грозит деформацией ГБЦ и капитальным ремонтом.
Отказ термоэлемента (термодатчика отопителя) блокирует доступ горячего антифриза в радиатор печки. Независимо от положения регулятора температуры в салоне, теплообменник остаётся холодным из-за отсутствия циркуляции нагретой жидкости. Одновременное проявление обоих симптомов – критический признак неисправности термоузла.
Последствия игнорирования проблем
- При перегреве: коробление головки блока, прогар прокладки ГБЦ, задиры поршневой группы
- При неработающей печке: обледенение стёкол зимой, снижение безопасности движения
| Симптом | Виновник | Экстренные меры |
|---|---|---|
| Стрелка температуры > 100°С | Термостат | Остановка двигателя, проверка уровня ОЖ |
| Холодный воздух из дефлекторов | Термоэлемент | Ручное переключение тросика печки |
Подготовка инструментов: ключи, ё�кости и герметик
Соберите все инструменты заранее, чтобы избежать простоев во время работы. Для замены термостата и термоэлемента на ВАЗ-2110 потребуются как стандартные автомобильные ключи, так и специализированные материалы для герметизации соединений.
Отсутствие нужного инструмента может усложнить демонтаж корпуса термостата или привести к повреждению патрубков. Убедитесь, что ёмкость для слива охлаждающей жидкости достаточно объёмная (минимум 5 литров), а герметик подходит для высокотемпературных применений.
Необходимый набор
- Ключи: рожковые на 8, 10, 13 мм; торцовый на 13 мм с воротком; головка для хомутов (если используются винтовые затяжки).
- Дополнительные инструменты: плоскогубцы для снятия пружинных хомутов, крестовая и плоская отвёртки.
- Расходные материалы: термостойкий герметик (например, ABRO GP-330), чистая ветошь, ёмкость под антифриз.
| Инструмент/материал | Назначение |
|---|---|
| Ключ на 13 мм | Откручивание гаек крепления корпуса термостата |
| Плоскогубцы | Снятие пружинных хомутов патрубков |
| Герметик | Обработка посадочной плоскости термостата |
| Ёмкость 5-7 л | Слив охлаждающей жидкости из блока |
Важно: герметик наносите тонким слоем только на чистую обезжиренную поверхность. Излишки при сборке могут попасть в систему охлаждения.
Выбор термостата и термоэлемента для ВАЗ-2110
Ключевым параметром термостата является температура открытия основного клапана. Для ВАЗ-2110 стандартное значение составляет 85–89°С. Отклонение от этого диапазона приведет к нарушениям теплового режима двигателя: перегреву или недогреву, что снизит эффективность работы печки и увеличит износ.
При выборе термоэлемента (термодатчика) убедитесь в совместимости с блоком управления двигателем вашей модели. Неверный тип датчика вызовет некорректные показания температуры на панели приборов и ошибки ЭБУ, влияющие на смесеобразование и холостой ход.
Рекомендации по подбору
Производители: Отдавайте предпочтение проверенным брендам:
- Оригинал (АвтоВАЗ) – гарантированное соответствие параметрам
- Luzar – оптимальное соотношение цены и надежности
- HOFER – повышенная устойчивость к перепадам температур
Конструктивные особенности:
- Корпус термостата должен иметь идентичную заводскому патрубкам конфигурацию
- Термоэлемент – только 2-контактный (сигнал + масса), цвет разъема серый или черный
- Проверяйте целостность воскового элемента (визуально через смотровое окно)
| Параметр | Термостат | Термоэлемент |
| Температура срабатывания | 85–89°С | Не применяется |
| Сопротивление (при 20°С) | Не применяется | 7.5–8.5 кОм |
| Критичный дефект | Залипание клапана | Обрыв цепи |
Избегайте изделий с нечеткой маркировкой или отсутствием технических паспортов. При установке термостата проверьте целостность резинового уплотнителя – его деформация вызывает течи антифриза.
Безопасность работ: остывший двигатель и защита кожи
Перед началом замены термостата или термоэлемента на ВАЗ-2110 убедитесь, что двигатель полностью остыл. Работа с горячим силовым агрегатом приводит к ожогам при контакте с кожей или инструментом, а также к деформации пластиковых элементов системы охлаждения из-за резкого перепада температур.
Требуемое время остывания зависит от начальной температуры мотора и окружающей среды. Для гарантии безопасности выдержите интервал не менее 4-5 часов после остановки двигателя. Проверьте температуру патрубков радиатора и корпуса термостата рукой в защитной перчатке – они должны быть холодными.
Средства индивидуальной защиты
Обязательно используйте:
- Плотные перчатки: защищают от порезов кромками металлических деталей и контакта с остатками технических жидкостей
- Защитные очки: предотвращают попадание антифриза или ржавчины в глаза при демонтаже патрубков
- Длинный рукав: минимизирует контакт кожи с охлаждающей жидкостью
Дополнительные меры предосторожности
- Установите автомобиль на ровную поверхность с включенным ручным тормозом
- Слейте антифриз в отдельную емкость до уровня ниже термостата
- Накройте генератор и стартер полиэтиленом для защиты от жидкости
- Имейте под рукой ветошь для оперативного удаления проливов ОЖ
| Риск | Последствия | Мера предотвращения |
|---|---|---|
| Контакт с горячим антифризом | Ожоги кожи II степени | Полное остывание системы, слив ОЖ |
| Попадание ОЖ в глаза | Химический ожог роговицы | Использование очков, положение головы в стороне от соединений |
Демонтаж пластмассового кожуха воздушного фильтра
Отсоедините патрубок вентиляции картера от крышки клапанов, аккуратно ослабив хомут отверткой и сняв резиновый шланг.
Отключите разъем датчика массового расхода воздуха (ДМРВ), нажав на фиксатор и отсоединив колодку проводов от корпуса воздушного фильтра.
Снятие кожуха
- Ослабьте затяжку хомута крепления гофрированного патрубка на дроссельном узле с помощью крестовой отвертки или торцевого ключа.
- Снимите резиновый патрубок с фланца дроссельной заслонки, осторожно проворачивая его для ослабления.
- Открутите три гайки крепления корпуса воздушного фильтра к кузову, расположенные под крышкой кожуха (ключ на 10 мм).
- Приподнимите корпус вверх, освобождая резиновые подушки-опоры от металлических шпилек кузова.
- Извлеките весь узел в сборе (кожух с ДМРВ и патрубками) из моторного отсека, контролируя положение проводов.
Важно: перед установкой нового термостата очистите посадочную поверхность на блоке двигателя от остатков старой прокладки металлической щеткой.
Слив охлаждающей жидкости из радиатора
Для замены термостата и термоэлемента ВАЗ-2110 требуется предварительный слив охлаждающей жидкости. Основной объем ОЖ сливается через радиатор, остатки – через пробку в блоке цилиндров. Подготовьте чистую емкость объемом не менее 8 литров и ветошь для возможных подтеков.
Работы выполняйте ТОЛЬКО на остывшем двигателе во избежание ожогов. Открывайте пробки расширительного бачка и радиатора осторожно, так как в системе может сохраняться остаточное давление. Защитите глаза и кожу от попадания антифриза.
Порядок действий
- Установите автомобиль на ровную площадку, зафиксируйте противооткатными упорами.
- Снимите пластиковую защиту двигателя (при наличии).
- Откройте крышку расширительного бачка для сброса давления.
- Под радиатором разместите емкость для слива вдоль оси автомобиля.
- Найдите пластиковую сливную пробку в нижнем бачке радиатора (со стороны водителя).
- Поверните пробку на 90° против часовой стрелки и аккуратно потяните на себя, контролируя поток жидкости.
- После полного слива из радиатора установите пробку в исходное положение.
| Компонент | Особенности слива |
|---|---|
| Радиатор | Сливает ~80% ОЖ, пробка расположена горизонтально |
| Блок цилиндров | Дополнительный слив через латунную пробку за выпускным коллектором |
Важно: При повторном использовании антифриза процедите слитую жидкость через марлю. Проверьте состояние уплотнительного кольца на сливной пробке радиатора – при деформации или трещинах замените его.
Ослабление хомутов патрубков термостата
Перед демонтажем термостата необходимо ослабить крепления всех подводящих и отводящих патрубков. На ВАЗ-2110 используются два типа хомутов: червячные (винтовые) и пружинные. От типа хомута зависит выбор инструмента и методика работы.
Важно предварительно подготовить емкость для слива охлаждающей жидкости (около 1-2 литров), так как при отсоединении патрубков часть тосола неизбежно вытечет. Дождитесь остывания двигателя до 40-50°C во избежание ожогов.
Последовательность ослабления
- Определите тип хомутов:
- Червячные – металлические ленты с винтовым механизмом
- Пружинные – стальные кольца с выступающими "ушками"
- Для червячных хомутов:
- Используйте крестовую или плоскую отвертку
- Вращайте винт против часовой стрелки до ослабления натяжения
- Для пружинных хомутов:
- Возьмите специальные пассатижи или узкогубцы
- Сожмите "ушки" хомута до разъединения фиксатора
- Сдвиньте ослабленные хомуты вдоль патрубков на 3-4 см от фланцев термостата
| Тип хомута | Инструмент | Особенности |
|---|---|---|
| Червячный | Отвертка | Не снимайте винт полностью – рискуете потерять |
| Пружинный | Пассатижи | Не деформируйте "ушки" – хомут может не зафиксироваться |
Важно: При закисании винтов обработайте резьбу WD-40 за 10-15 минут до работы. Не применяйте ударные инструменты – пластиковые штуцеры термостата хрупкие. После ослабления проверьте состояние патрубков – трещины или потеря эластичности требуют замены.
Снятие нижнего патрубка с корпуса термостата
Перед снятием убедитесь, что двигатель остыл до безопасной температуры, а часть охлаждающей жидкости слита из системы через пробку радиатора или блока цилиндров. Подготовьте ёмкость для остатков жидкости, которые могут вытечь при демонтаже.
Нижний патрубок соединяет корпус термостата с радиатором охлаждения. Он закреплён на штуцере корпуса при помощи стального хомута. Расположен в нижней части подкапотного пространства, доступ может быть затруднён другими узлами.
Порядок демонтажа
- Определите тип хомута: червячный (с винтом) или пружинный (проволочный).
- Для червячного хомута:
- Отверткой или головкой на 7 мм ослабьте затяжной винт
- Сдвиньте хомут по патрубку на 3-4 см от штуцера
- Для пружинного хомута:
- Специальными пассатижами сожмите "ушки" хомута
- Сдвиньте хомут вдоль патрубка от места соединения
- Проверните патрубок на штуцере из стороны в сторону для разрушения возможного прикипания
- Потяните патрубок на себя, удерживая корпус термостата. При сильном прикипании аккуратно подденьте соединение плоской отверткой
Внимание: Не прилагайте чрезмерных усилий к пластиковому корпусу термостата – он может треснуть. Если патрубок прикипел, используйте проникающую смазку WD-40, нанеся её по стыку и выждав 10-15 минут.
После снятия осмотрите патрубок и штуцер термостата. Наличие трещин, глубоких потертостей или деформации резины требует замены патрубка. Очистите посадочное место на штуцере от грязи и остатков герметика металлической щеткой.
Отсоединение верхнего патрубка от термостата
Перед началом работ убедитесь, что двигатель остыл до температуры ниже 40°C во избежание ожогов и избыточного давления в системе. Подготовьте ёмкость для слива охлаждающей жидкости объёмом не менее 5 литров и ветошь для удаления возможных подтёков.
Ослабьте хомут крепления патрубка с помощью отвёртки или торцевого ключа (в зависимости от типа хомута – червячного или пружинного). Проверьте наличие свободного пространства для манипуляций – при необходимости временно снимите мешающие элементы, например, воздушный фильтр в сборе.
Порядок демонтажа
- Сдвиньте ослабленный хомут по патрубку минимум на 3 см от фланца термостата.
- Зафиксируйте одной рукой корпус термостата, второй рукой вращайте патрубок вокруг оси для разрушения прикипевшего соединения.
- Плавно потяните патрубок на себя без перекоса, расшатывая его короткими движениями вверх-вниз. Не применяйте грубую силу – это может повредить штуцер термостата.
При сильном прикипании используйте специальный инструмент:
| Инструмент | Способ применения |
| Плоская пластиковая лопатка | Аккуратно введите между фланцем и патрубком, проворачивая для отслоения |
| Универсальный съёмник для патрубков | Закрепите крюки под резиновый буртик, равномерно вытягивая |
После снятия патрубка выполните:
- Очистку посадочного места на термостате от остатков герметика и грязи
- Проверку внутренней поверхности патрубка на трещины и расслоение резины
- Замену хомута при наличии коррозии или деформации
Выкручивание болтов крепления корпуса термостата
Расположите удобный доступ к крепежным элементам термостата, используя трещотку с удлинителем и головкой на 13 мм. Обратите внимание на два вертикальных болта в верхней части корпуса и один горизонтальный элемент крепления снизу, который часто упускают из виду.
Начинайте откручивание с нижнего болта против часовой стрелки, придерживая корпус рукой для предотвращения перекоса. Приложите умеренное усилие – резьба обычно обработана герметиком, что требует дополнительного момента срыва. Если болт не поддается, обработайте резьбовое соединение проникающей смазкой типа WD-40 и выждите 10-15 минут.
Ключевые моменты при демонтаже
- Контролируйте положение патрубков – избегайте их смещения или деформации при работе ключом
- Используйте только шестигранные головки – грани болтов легко слизываются рожковым ключом
- При замене термоэлемента заранее подготовьте чистую ветошь для сбора остатков охлаждающей жидкости
| Тип крепежа | Расположение | Особенности откручивания |
| Верхний левый болт | Вертикально | Требует минимального усилия, легко доступен |
| Верхний правый болт | Вертикально | Частично закрыт корпусом дросселя |
| Нижний болт | Горизонтально | Самый проблемный – часто закисший |
После извлечения последнего болта аккуратно расшатайте корпус из посадочного места, не прилагая излишних усилий – резиновая прокладка может "прикипеть". Если корпус не снимается, аккуратно подденьте его монтажной лопаткой через деревянную проставку, избегая повреждения алюминиевых поверхностей.
Аккуратное извлечение старого термостатного узла
Перед началом демонтажа дождитесь полного остывания двигателя во избежание ожогов от горячего антифриза или металлических деталей. Подготовьте ёмкость для слива охлаждающей жидкости (объёмом не менее 5 литров) и защитите руки термостойкими перчатками.
Отсоедините минусовую клемму аккумулятора для исключения короткого замыкания. Снимите пластиковый кожух двигателя (при наличии), открутив крепёжные гайки или выкрутив винты крестовой отвёрткой. Ослабьте хомут воздуховода, ведущего к дроссельному узлу, и аккуратно отведите патрубок в сторону.
Порядок демонтажа
Ключевые этапы извлечения:
- Слейте антифриз через пробку в нижней части радиатора, подставив ёмкость. При необходимости частично демонтируйте воздушный фильтр для улучшения доступа.
- Ослабьте хомуты и отсоедините верхний патрубок радиатора от корпуса термостата, а также шланг от расширительного бачка.
- Ключом на 13 мм открутите три гайки крепления термостатного узла к корпусу двигателя. Придерживайте термостат свободной рукой, чтобы он не упал после откручивания последней гайки.
Важные нюансы:
- Не прилагайте чрезмерных усилий к пластиковым патрубкам – старые шланги часто становятся хрупкими
- Заглушите тряпкой отверстия в блоке двигателя для предотвращения попадания мусора
- Осмотрите посадочную поверхность на остатки старой прокладки – её необходимо полностью удалить перед установкой нового узла
| Типовая проблема | Решение при демонтаже |
| Прикипела прокладка | Аккуратно подденьте шпателем, избегая царапин на металле |
| Залипание патрубков | Смочите стыки WD-40, слегка проверните шланг |
Очистка посадочной поверхности на блоке ДВС
После снятия термостата тщательно осмотрите место его прилегания к блоку цилиндров. Удалите все остатки старой прокладки, герметика и накипи металлическим шпателем или пластиковым скребком. Действуйте аккуратно, чтобы не оставить царапин на алюминиевой поверхности – глубокие повреждения нарушат герметичность соединения.
Обезжирьте посадочную зону уайт-спиритом или бензином "Калоша", используя чистую ветошь без ворса. Контролируйте плоскость линейкой: прикладывайте инструмент по диагоналям и центру, проверяя зазоры. Допустимое отклонение – не более 0,05 мм на всей площади контакта. При обнаружении неровностей обработайте поверхность мелкозернистой наждачной бумагой (P400-600), закрепленной на ровном бруске.
Критические моменты при очистке
- Запрещается: Использовать абразивные диски дрели или болгарки – высокий риск "просадить" металл
- Обязательно: Удалить частицы грязи из монтажных отверстий для болтов сжатым воздухом
- Контроль: После обработки поверхность должна быть матово-равномерной без локальных блестящих пятен
| Материал загрязнения | Средство удаления |
| Остатки прокладки | Пластиковый скребок + WD-40 |
| Ржавчина/накипь | Раствор лимонной кислоты (15%) с экспозицией 10 мин |
| Следы герметика | Специальный очиститель (Loctite 7063) |
Перед установкой нового термостата повторно протрите поверхность безворсовой салфеткой, смоченной в спирте. Не допускается монтаж даже при малейших следах масла или влаги – это неизбежно вызовет протечку антифриза в районе фланца.

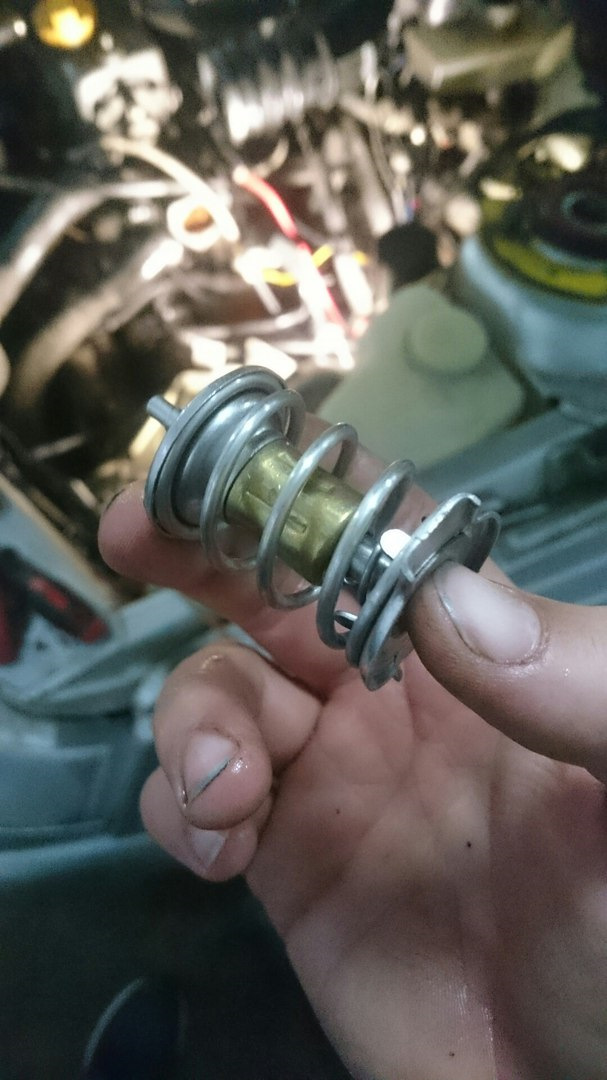

Снятие термоэлемента с вынутого корпуса
Термоэлемент расположен внутри корпуса термостата и удерживается стопорным кольцом. Перед извлечением очистите посадочные поверхности от накипи и грязи металлической щеткой или ветошью. Убедитесь в отсутствии деформаций на корпусе, которые могут препятствовать демонтажу.
Найдите стопорное кольцо в верхней части корпуса, фиксирующее термоэлемент. Для работы потребуются узкие плоскогубцы или специальные съемники для стопорных колец. Действуйте аккуратно, чтобы не повредить канавку под кольцо и чувствительный термоэлемент.
- Зафиксируйте корпус термостата в тисках с мягкими накладками
- Захватите усики стопорного кольца плоскогубцами
- Сожмите кольцо и извлеките его из канавки корпуса
- Извлеките термоэлемент вместе с уплотнительной резинкой
- Проверьте состояние посадочного гнезда и штока термоэлемента
Подготовка нового термоэлемента к установке
Тщательно осмотрите новый термоэлемент на предмет повреждений корпуса, штока или уплотнительных колец. Убедитесь, что восковой наполнитель не имеет вмятин или трещин, а пружина возврата штока работает свободно без заеданий. Проверьте комплектацию: в упаковке должны присутствовать все штатные прокладки и крепежные элементы.
Очистите посадочные поверхности термоэлемента от консервационной смазки или защитного покрытия с помощью безворсовой ветоши и обезжиривателя (уайт-спирит, бензин "Калоша"). Особое внимание уделите каналу штока и зоне прилегания уплотнительного кольца к корпусу термостата. Не допускайте попадания абразивных частиц или волокон ткани на подвижные детали.
Контроль параметров перед монтажом
Проверьте температурные характеристики элемента, погрузив его в ёмкость с водой и нагревая до контрольных точек:
- Начало открытия: 85±2°C (шток должен сдвинуться на 1 мм)
- Полное открытие: 102°C (ход штока не менее 8 мм)
- Срабатывание в обратную сторону: при остывании до 87°C шток возвращается в исходное положение
Сравните показатели с маркировкой на корпусе. Важно: используйте термометр с точностью ±1°C и фиксируйте показания при плавном нагреве (2-3°C в минуту).
| Параметр | Нормальное значение | Допустимое отклонение |
|---|---|---|
| Температура старта открытия | 85°C | ±2°C |
| Ход штока при 102°C | 8-10 мм | -0,5 мм |
Смажьте уплотнительное кольцо термоэлемента тонким слоем термостойкого герметика (например, Loctite 574). Убедитесь, что шток свободно перемещается пальцем при комнатной температуре – заклинивание свидетельствует о браке. Храните элемент в чистой упаковке до момента установки.
Установка термоэлемента в корпус термостата
Проверьте состояние посадочного места и резинового уплотнителя на новом термоэлементе перед началом сборки. Убедитесь в отсутствии механических повреждений корпуса термостата и чистоте контактных поверхностей.
Смажьте уплотнительное кольцо термоэлемента тонким слоем термостойкой смазки для предотвращения перекосов при установке. Не используйте моторное масло или другие агрессивные составы, разрушающие резину.
- Расположите корпус термостата неподвижно на ровной поверхности
- Аккуратно вставьте термоэлемент в гнездо строго вертикально
- Равномерно надавите ладонями по окружности корпуса до характерного щелчка
- Проверьте глубину посадки: зазор между фланцем элемента и корпусом не должен превышать 0,5 мм
Контрольные операции после установки:
- Убедитесь в свободном ходе штока термоэлемента рукой
- Проверьте отсутствие перекоса уплотнителя визуально
- Протрите стык ветошью для удаления излишков смазки
Не запускайте двигатель без предварительной проверки герметичности соединения при заполнении системы охлаждения!
Нанесение герметика на привалочную плоскость корпуса
Тщательно обезжирьте привалочные поверхности корпуса термостата и термоэлемента с помощью очистителя карбюратора или бензина. Удалите все следы старого герметика металлическим скребком, соблюдая осторожность, чтобы не оставить царапин на алюминиевых поверхностях. Проверьте плоскость на отсутствие деформаций линейкой – зазоры недопустимы.
Нанесите тонкий непрерывный слой анаэробного герметика (например, Loctite 574) по периметру посадочного места корпуса. Избегайте излишков: выдавливание излишков внутрь каналов охлаждения приведет к засорению системы. Слой должен быть равномерным, без разрывов и наплывов, с отступом 2-3 мм от краев.
Ключевые правила нанесения
- Используйте только термостойкие герметики для систем охлаждения (силикон запрещен)
- Не допускайте попадания состава на резиновые уплотнители термоэлемента
- Сборку производите в течение 5 минут после нанесения
| Ошибка | Последствие |
|---|---|
| Толстый слой герметика | Закупорка каналов радиатора |
| Попадание на термоэлемент | Залипание клапана |
| Неполная проклейка периметра | Течь антифриза |
Фиксация нового термостата штатными болтами
Установите корпус термостата на посадочное место двигателя, совместив монтажные отверстия. Проконтролируйте плотное прилегание плоскости корпуса к блоку цилиндров без перекосов – между поверхностями должна оставаться только новая прокладка.
Вставьте штатные крепежные болты в отверстия и наживите их вручную на несколько оборотов. Убедитесь, что резьба заходит свободно – форсирование усилием при перекосе повредит резьбу ГБЦ.
Затяжка крепежа
Затягивайте болты крест-накрест в следующем порядке:
- Начните с центрального болта (если предусмотрен)
- Затяните диагонально противоположные крепежные точки
- Повторите для оставшихся пар болтов
Применяйте динамометрический ключ с моментом 12–15 Н·м. Превышение усилия деформирует алюминиевый корпус термостата и нарушит герметичность.
| Количество болтов | Схема затяжки |
|---|---|
| 2 болта | Равномерное закручивание поочередно в 2 этапа |
| 3 болта | Центральный → Верхний → Нижний |
После монтажа проверьте отсутствие зазоров по периметру соединения. Выступившие излишки герметика (если использовался) аккуратно удалите ветошью.
Монтаж верхнего патрубка на штуцер термостата
Перед установкой нового патрубка тщательно очистите штуцер термостата от следов старой охлаждающей жидкости и грязи. Нанесите тонкий слой герметика на внутреннюю поверхность патрубка для улучшения адгезии и предотвращения протечек.
Аккуратно наденьте патрубок на штуцер, избегая перекосов. Убедитесь, что элемент полностью сел на посадочное место – визуально контролируйте положение монтажной метки (при наличии).
Фиксация и проверка
Затяните хомут строго по центру штуцера с усилием 5-7 Н·м. Используйте крестовую отвертку или торцевой ключ для равномерной затяжки, избегая деформации патрубка.
После монтажа выполните обязательные действия:
- Залейте охлаждающую жидкость до нормы через расширительный бачок
- Запустите двигатель и прогрейте до рабочей температуры (90°C)
- Проверьте соединение на герметичность при разных оборотах
- Осмотрите зону стыка на предмет капель или влаги после остывания мотора
Подсоединение нижнего патрубка к корпусу термостата
Убедитесь, что посадочная поверхность корпуса термостата и фланец патрубка очищены от загрязнений и следов старой прокладки. Продуйте соединение сжатым воздухом для удаления мелких частиц.
Нанесите тонкий слой герметика на новую резиновую прокладку с обеих сторон. Установите прокладку на патрубок, совместив монтажные отверстия. Не допускайте перекоса уплотнительного элемента.
Порядок фиксации
- Наденьте нижний патрубок на штуцер термостата, контролируя плотность прилегания прокладки
- Вставьте болты крепления через отверстия фланца в корпус термостата
- Затяните крепеж равномерно крест-накрест в три этапа:
- Предварительная затяжка моментом 10-12 Н·м
- Основная затяжка 20-25 Н·м
- Контрольный прогон ключом
Проверьте соосность патрубка с радиатором во избежание напряжения в соединении. При необходимости ослабьте хомуты на радиаторе для коррекции положения. Убедитесь в отсутствии перегибов резинового элемента.
| Параметр | Значение |
|---|---|
| Диаметр присоединительного фланца | 38±0.5 мм |
| Количество болтов крепления | 3 шт (М8×1.25) |
| Рекомендуемый герметик | Loctite 574 |
Затяжка хомутов патрубков оптимальным усилием
После установки нового термостата и термоэлемента на ВАЗ-2110 критически важна корректная затяжка хомутов патрубков системы охлаждения. Недостаточное усилие приведет к протечкам антифриза, а чрезмерное – повредит резиновые патрубки или пластиковые штуцеры термостата.
Используйте только исправные хомуты без деформации винтов и коррозии. Рекомендуется заменять старые хомуты новыми при каждой разборке узла.
Правила затяжки
- Инструмент: Применяйте крестовую отвертку или торцевую головку с воротком. Плоскогубцы недопустимы – они гарантированно перетянут хомут.
- Равномерность: Затягивайте винт плавно, без перекоса "усиков" хомута относительно друг друга.
- Контроль усилия: Затяжка считается достаточной, когда:
- Патрубок невозможно провернуть на штуцере рукой
- Из-под хомута не выступает резина патрубка
- При запуске двигателя отсутствуют капли антифриза на стыке
- Проверка: После прогрева двигателя до рабочей температуры (90°C) и последующего остывания повторно подтяните хомуты. Тепловое расширение ослабляет соединение.
Типичные ошибки: Затяжка "до упора" винта, использование хомутов с сорванной резьбой, игнорирование проверки после прогрева системы.
Заполнение системы охлаждающей жидкостью
Перед заливкой новой охлаждающей жидкости убедитесь, что сливные пробки на блоке цилиндров и радиаторе плотно затянуты. Установите термостат на место, соблюдая ориентацию уплотнительного кольца и направление потока (обычно стрелка на корпусе термостата указывает к радиатору). Проверьте целостность всех патрубков и надежность хомутов.
Снимите расширительный бачок и промойте его дистиллированной водой для удаления осадка. Откройте кран печки в салоне на максимум – это обеспечит заполнение всего контура системы. Ослабьте хомут патрубка дроссельного узла или найдите специальный винт для удаления воздуха (если предусмотрен конструкцией), чтобы выпустить воздушные пробки при заливке.
Порядок заливки ОЖ
- Медленно заливайте жидкость в горловину расширительного бачка до отметки «MAX». Не допускайте резкого перелива – воздух должен вытесняться постепенно.
- Запустите двигатель на 3-5 минут без крышки бачка. Дайте поработать на холостых оборотах, пока термостат не откроется (верхний патрубок радиатора станет горячим).
- Заглушите мотор, дождитесь остывания и долейте ОЖ до уровня «MAX». Повторяйте процедуру до стабилизации уровня и исчезновения воздушных пузырей в патрубках.
- Затяните винт прокачки (если откручивали), установите крышку бачка и прогрейте двигатель до рабочей температуры. Проверьте герметичность соединений под давлением.
Важно: Используйте только рекомендованные производителем антифризы (класса G12 или G13). Смешивание разных типов ОЖ недопустимо – это вызывает образование осадка и коррозию. Контролируйте уровень жидкости в первые 100-200 км пробега после замены.
Проверка всех резьбовых соединений на момент затяжки
После установки нового термостата и термоэлемента последовательно проверьте каждое резьбовое соединение, задействованное при сборке. Используйте динамометрический ключ с установленным моментом затяжки, указанным в технической документации ВАЗ-2110. Особое внимание уделите болтам крепления корпуса термостата к двигателю и трубкам системы охлаждения.
Избегайте превышения рекомендованного усилия – это может привести к срыву резьбы или деформации алюминиевых деталей. Если шпильки или гайки имеют следы коррозии или повреждения резьбы, замените их перед окончательной сборкой. Все соединения должны быть чистыми и свободными от остатков старой прокладки или герметика.
Критичные узлы для контроля
- Корпус термостата: 4 болта крепления (15-20 Н·м)
- Термоэлемент: Гайка крепления датчика (8-12 Н·м)
- Патрубки: Хомуты впускного/выпускного шлангов (4-6 Н·м)
- Кронштейны: Крепление дополнительных элементов (8-10 Н·м)
| Элемент | Тип соединения | Момент затяжки (Н·м) |
|---|---|---|
| Болты корпуса термостата | M8 | 15-20 |
| Гайка термоэлемента | M6 | 8-12 |
| Хомут патрубка (стальной) | M6 | 4-6 |
После затяжки визуально убедитесь в отсутствии перекосов корпуса термостата. Обязательно проверьте герметичность соединений при первом запуске двигателя, прогревая его до рабочей температуры. При обнаружении течи антифриза немедленно заглушите мотор и подтяните проблемное соединение с соблюдением момента затяжки.
Установка воздушного фильтра и кожуха
Установите новый или очищенный воздушный фильтр в корпус, совместив монтажные выступы с пазами основания. Проверьте целостность уплотнительной резинки по периметру фильтра – она должна плотно прилегать к поверхности корпуса без перекосов. Подсоедините все снятые ранее вакуумные шланги к штатным штуцерам, включая патрубок вентиляции картера и шланг подогрева дроссельного узла.
Аккуратно установите верхнюю часть кожуха воздушного фильтра, контролируя положение резиновых демпферов в посадочных гнездах. Совместите крепежные отверстия кожуха с резьбовыми шпильками на корпусе. Наденьте штатные гайки крепления, но не затягивайте их полностью на этом этапе.
Фиксация элементов
- Равномерно затяните гайки крест-накрест в три этапа:
- Предварительная затяжка пальцами
- Доводка ключом на ¼ оборота
- Финишная затяжка моментом 7-12 Н·м
- Подключите разъем датчика массового расхода воздуха (ДМРВ) до характерного щелчка фиксатора
- Проверьте отсутствие зазоров между корпусом и крышкой по всему периметру соединения
Контрольная проверка: Запустите двигатель и резко нажмите на педаль газа. Убедитесь в отсутствии подсоса нефильтрованного воздуха – характерный шипящий звук указывает на неплотность соединений. Проверьте надежность фиксации всех шлангов, потянув их рукой в продольном направлении.
Процедура выкачивания воздуха из системы
Воздушные пробки в системе охлаждения ВАЗ-2110 блокируют циркуляцию антифриза, вызывая перегрев двигателя и снижение эффективности печки. Удаление воздуха – обязательный этап после замены термостата/термоэлемента при разгерметизации контура.
Перед началом работ убедитесь в остывании двигателя, отсутствии подтеканий в местах замены узлов и достаточном уровне охлаждающей жидкости в расширительном бачке. Рекомендуется приподнять переднюю часть автомобиля для облегчения выхода воздуха.
Алгоритм удаления воздушных пробок
- Снимите крышку расширительного бачка.
- Запустите двигатель и дайте ему прогреться на холостом ходу до рабочей температуры (термостат должен открыться).
- Периодически доливайте охлаждающую жидкость в бачок, поддерживая уровень между метками MIN/MAX. Следите за выходом пузырьков воздуха.
- Повысьте обороты двигателя до 2500-3000 об/мин на 30-60 секунд для усиления циркуляции.
- Повторите цикл "прогрев – долив – газование" 3-4 раза до прекращения выделения воздушных пузырей.
- Заглушите двигатель, дайте системе частично остыть (10-15 минут).
- Доведите уровень антифриза до нормы и плотно закройте крышку бачка.
Контролируйте температуру двигателя во время пробной поездки. При сохранении симптомов воздушной пробки (холодная печка, скачки температуры) повторите процедуру, уделив особое внимание прокачке патрубков печного радиатора.
Контроль уровня жидкости в расширительном бачке
После замены термостата и термоэлемента на ВАЗ-2110 обязателен регулярный контроль уровня охлаждающей жидкости в расширительном бачке. Невыполнение этого требования может привести к воздушным пробкам в системе охлаждения и перегреву двигателя, особенно в первые дни эксплуатации.
Проверку осуществляйте на холодном двигателе – выждите минимум 4 часа после остановки мотора либо проводите утром перед первым запуском. Жидкость должна находиться между метками «MIN» и «MAX» на стенке бачка. Если уровень ниже минимальной отметки, требуется доливка.
Порядок действий при доливке
Важно: Используйте только рекомендованный производителем антифриз, идентичный по составу и цвету уже залитому. Смешивание разных типов охлаждающих жидкостей недопустимо!
- Очистите горловину бачка от грязи ветошью
- Медленно долейте жидкость до уровня между рисками «MIN» и «MAX»
- Запустите двигатель на 5-7 минут без крышки бачка для выхода воздуха
- После остывания мотора повторно проверьте уровень
В течение первых 200-300 км пробега после замены термостата проверяйте уровень ежедневно. Насторожитесь при обнаружении следов подтеканий в местах соединений патрубков или на корпусе нового термоэлемента – это указывает на необходимость подтяжки хомутов или замены прокладок.
Первый запуск двигателя после замены
Перед запуском повторно проверьте уровень охлаждающей жидкости в расширительном бачке, при необходимости долейте до отметки MAX. Убедитесь в отсутствии подтеков антифриза в районе установки нового термостата и патрубков.
Снимите клемму с датчика температуры для имитации холодного пуска – это заставит блок управления включить вентилятор охлаждения на постоянную работу. Запустите двигатель и дайте ему поработать на холостых оборотах.
Контрольные этапы прогрева
Внимательно отслеживайте показания температуры на панели приборов и поведение системы охлаждения:
- Первые 3-5 минут: Стрелка температуры должна оставаться в начале шкалы. Верхний патрубок радиатора должен быть холодным (циркуляция по малому кругу).
- Достижение 85-90°C: Произойдет открытие термостата. Проверьте нагрев верхнего патрубка радиатора – он должен стать горячим.
- Нагрев до 95-98°C: Должен кратковременно включиться вентилятор охлаждения (сигнал о корректной работе термоэлемента).
После срабатывания вентилятора заглушите двигатель. Визуально осмотрите место установки термостата и соединения патрубков на предмет герметичности. Установите обратно клемму датчика температуры.
Важно! Если стрелка температуры продолжает расти после открытия термостата или вентилятор не включается – немедленно заглушите мотор для диагностики неисправности.
Наблюдение за включением вентилятора радиатора
После замены термостата и термоэлемента на ВАЗ-2110 критически важно проверить корректность работы вентилятора охлаждения радиатора. Эта процедура подтверждает, что система поддерживает оптимальный температурный режим двигателя и новые компоненты функционируют правильно. Нарушение циклов включения/выключения вентилятора может привести к перегреву мотора или повышенному расходу топлива.
Запустите двигатель и дайте ему прогреться до рабочей температуры (90°C), контролируя показания штатного термометра. Наблюдайте за вентилятором: он должен автоматически включиться при достижении 100–105°C (стрелка в красной зоне шкалы). При срабатывании вы услышите характерный шум и увидите поток воздуха через радиаторную решетку. После снижения температуры на 5–7°C вентилятор обязан отключиться.
Ключевые параметры проверки
Обращайте внимание на следующие аспекты работы системы:
- Температура включения: 100–105°C (для ВАЗ-2110 с датчиком на радиаторе).
- Периодичность циклов: интервал между включениями в пробке должен составлять 2–4 минуты.
- Отсутствие задержек: вентилятор запускается сразу при достижении пороговой температуры.
| Признак неисправности | Возможная причина |
|---|---|
| Вентилятор не включается | Неисправность датчика, предохранителя, реле или проводки |
| Работает без остановки | Залипание термоэлемента, КЗ в цепи, неверная установка термостата |
| Частые/длительные циклы | Низкий уровень ОЖ, воздушная пробка, слабое натяжение помпы |
При отклонениях от нормы проверьте цепь управления вентилятором: предохранитель F7 (20А), реле К3 в монтажном блоке, контакты датчика включения (расположен на радиаторе) и обязательно исключите воздушные пробки в системе охлаждения. Повторный слив/залив антифриза с прогазовкой часто устраняет проблемы с терморегуляцией.
Прогрев двигателя до рабочей температуры
После замены термостата и термоэлемента на ВАЗ-2110 обязателен контроль первого прогрева двигателя. Запустите мотор и дайте ему поработать на холостых оборотах без нагрузки. Внимательно следите за показаниями указателя температуры охлаждающей жидкости на панели приборов. Прогрев должен происходить плавно, без резких скачков стрелки.
Рабочая температура двигателя достигается при стабильном удержании показаний в диапазоне 87–93°C. Время прогрева зависит от внешних условий, но в норме составляет 5–10 минут. Насторожитесь, если стредка долго остается в синей зоне (ниже 80°C) или быстро уходит в красный сектор (свыше 100°C) – это указывает на проблемы с термостатом или воздушными пробками.
Критерии корректной работы
Признаки правильного прогрева после замены:
- Равномерный рост температуры – стрелка движется плавно без задержек на промежуточных значениях
- Своевременное открытие термостата – при достижении 85±2°C ощущается резкий нагрев нижнего патрубка радиатора
- Стабилизация в рабочем диапазоне – после открытия термостата температура перестает расти и фиксируется на 90±3°C
Для диагностики используйте таблицу типовых отклонений:
| Симптом | Возможная причина | Действия |
| Долгий прогрев (более 15 мин) | Заклинивание термостата в открытом состоянии, неверная установка уплотнений | Проверка герметичности системы, замена термоэлемента |
| Перегрев (стрелка в красной зоне) | Термостат не открывается, воздушная пробка, низкий уровень ОЖ | Прокачка системы, контроль уровня антифриза |
| Колебания температуры | Неисправность датчика температуры, засор системы охлаждения | Диагностика ЭБУ, промывка контура охлаждения |
После прогрева до рабочей температуры проверьте функциональность печки салона – при исправной системе воздух из дефлекторов должен быть горячим. Обязательно проведите тестовую поездку протяженностью 3–5 км, контролируя поведение температурной стрелки в режимах городских нагрузок.
Проверка корректности нагрева салонного отопителя
После замены термостата и термоэлемента обязательна верификация работы отопителя для исключения ошибок монтажа или дефектов компонентов. Недостаточный прогрев салона свидетельствует о неполном устранении неисправности системы охлаждения.
Контроль выполняйте на прогретом двигателе (90°C по прибору) в стационарных условиях. Убедитесь в отсутствии воздушных пробок в патрубках печки и корректном уровне ОЖ в расширительном бачке.
Алгоритм диагностики
- Запустите двигатель, установите регулятор температуры отопителя в крайнее красное положение
- Включите вентилятор печки на максимальную скорость
- Через 5-7 минут прогрева замерьте температуру воздуха из центральных дефлекторов:
- Норма: +45°C и выше при +20°C за бортом
- Допустимое отклонение между дефлекторами водителя/пассажира: не более 3-4°C
- Проверьте реакцию на регулировку:
Действие Ожидаемый результат Поворот ручки температуры в синюю зону Мгновенное снижение нагрева Переключение режимов (лобовое стекло/ноги) Изменение направления потока без потери температуры
При несоответствии параметров проверьте: герметичность соединений подводящих/отводящих патрубков печки, ход троса управления заслонкой, отсутствие перегибов шлангов. Повторное появление симптомов указывает на дефект нового термостата.
Осмотр на предмет подтеканий под капотом
После установки нового термостата и термоэлемента запустите двигатель и прогрейте его до рабочей температуры (90–95°C). Внимательно наблюдайте за поведением системы охлаждения: стрелка указателя температуры должна стабилизироваться в среднем положении, а вентилятор радиатора – периодически включаться и выключаться.
При работающем двигателе осмотрите зону монтажа термостата, места соединения патрубков и корпус термоэлемента. Используйте фонарь для выявления даже незначительных следов жидкости. Особое внимание уделите стыку между термостатом и блоком двигателя, а также хомутам на подводящем и отводящем патрубках.
Ключевые точки контроля
Обязательно проверьте следующие участки на наличие тосола или пара:
- Прокладка термостата: Убедитесь в отсутствии капель по периметру крепления.
- Термоэлемент (датчик включения вентилятора): Осмотрите резьбовое соединение и корпус на предмет мокрых подтёков.
- Патрубки радиатора: Проверьте герметичность в местах прилегания к штуцерам термостата и радиатора.
- Хомуты: Удостоверьтесь, что все хомуты затянуты равномерно без перекосов.
При обнаружении протечек немедленно заглушите двигатель. Подтяните хомуты ключом (без чрезмерных усилий) или замените деформированную прокладку термостата. Повторный запуск допустим только после устранения всех дефектов.
Список источников
При подготовке материала использовались технические руководства и экспертные рекомендации для модели ВАЗ-2110. Основное внимание уделялось официальной документации и проверенным практическим инструкциям.
Источники включают специализированные автомобильные издания, форумы владельцев Лады и технические справочники. Все данные сверялись на соответствие спецификациям завода-изготовителя.
Техническая документация и руководства
- Официальное руководство по ремонту ВАЗ-2110 (издательство "Третий Рим")
- Каталог деталей двигателя ВАЗ-21124 (АВТОВАЗ)
- Сервисный бюллетень № РТ-338 "Типовые неисправности системы охлаждения"
Экспертные материалы
- Практическое пособие "Система охлаждения современных автомобилей" (авт. К.В. Скворцов)
- Статья "Диагностика термостатов ВАЗ-2110" в журнале "За рулём" (№7/2018)
- Технический раздел форума "Клуб ЛАДА 2110" (архив обсуждений 2015-2023 гг.)
