Замена термостата ВАЗ-2114 на термостат от Lada Granta
Статья обновлена: 18.08.2025
Замена штатного термостата ВАЗ-2114 на термостат от Lada Granta – популярное решение среди автовладельцев.
Данная модификация позволяет улучшить температурный режим двигателя и решить проблемы с перегревом.
Процедура требует внимательности и базовых навыков работы с автомобильными системами охлаждения.
В этом руководстве детально разберем все этапы установки термостата от Granta на "Самару".
Выбор подходящего термостата от Lada Granta
Ключевым фактором при подборе термостата от Granta для ВАЗ-2114 является совместимость по температурному режиму работы двигателя. Наиболее подходящими считаются термостаты с температурой начала открытия 85–87°С и полного открытия 100–102°С, идентичные штатным параметрам ВАЗ-2114. Несоответствие этих характеристик приведёт к нарушению теплового баланса: перегреву или недостаточному прогреву мотора.
Обращайте внимание на конструкцию корпуса и патрубков. Убедитесь, что геометрия выбранной модели (особенно расположение и угол отвода нижнего патрубка) соответствует моторному отсеку "Самары-2". Наиболее беспроблемной установкой отличаются термостаты от Granta с индексом 21907-1306010-00 или его аналогами типа LUZAR LT0190.
Критерии выбора
- Оригинальные каталожные номера: 21907-1306010-00 (ВАЗ), 21900-1306010-82 (Гранта FL).
- Популярные аналоги: LUZAR LT0190, SAT 8.1941, FAE 35939.
- Тип крепления: Исключительно трёхболтовое крепление (характерно для термостатов Granta после 2014 г.).
- Материал: Предпочтительны корпуса из алюминиевого сплава – лучше рассеивают тепло.
| Параметр | Неподходящие модели | Рекомендуемые модели |
|---|---|---|
| Температура открытия | 92°С и выше (от Logan/иномарок) | 85–87°С |
| Угол нижнего патрубка | Прямой (90° к корпусу) | Наклонный (45–60°) |
| Диаметр присоединительных штуцеров | 32 мм (старые версии ВАЗ) | 38 мм (стандарт Granta/ВАЗ-2114) |
Важно: Избегайте термостатов с пластиковым корпусом или шестигранным креплением клапана – они предназначены для иных моделей Lada (XRAY, Веста) и потребуют переделки системы охлаждения. Всегда проверяйте маркировку температурного режима на корпусе изделия перед покупкой.
Слив охлаждающей жидкости перед работой
Откройте капот и снимите крышку расширительного бачка для сброса давления в системе. Дождитесь полного остывания двигателя – это исключит ожоги и разбрызгивание горячей жидкости.
Подготовьте ёмкость объёмом не менее 5 литров. Установите её под сливной пробкой радиатора, расположенной в нижней части правого бачка (со стороны водителя). Для удобства доступа может потребоваться снять защиту двигателя.
Порядок действий
- Ослабьте пластиковую пробку сливного отверстия радиатора рукой или пассатижами
- Плавно открутите пробку, контролируя начало потока жидкости
- Полностью снимите пробку после ослабления напора
- Слейте основную массу охлаждающей жидкости (≈80%)
- Переставьте ёмкость под сливное отверстие блока цилиндров (находится возле корпуса масляного фильтра)
- Выкрутите пробку блока на 13 мм ключом для полного слива остатков
После завершения слива очистите резьбу пробок от загрязнений и остатков герметика. Проверьте состояние резиновых уплотнительных колец – при повреждениях замените их. Временно установите пробки на место во избежание потери деталей.
| Элемент | Расположение | Тип пробки |
|---|---|---|
| Радиатор | Нижний правый бачок | Пластиковая с резьбой |
| Блок цилиндров | Рядом с масляным фильтром | Болт под ключ 13 мм |
Важно! Не используйте для слива из блока цилиндров ударные инструменты – алюминиевая резьба легко повреждается. При обнаружении коррозии в сливных отверстиях обработайте их металлической щёткой перед сборкой.
Демонтаж корпуса воздушного фильтра
Отсоедините патрубок вентиляции картерных газов от корпуса фильтра, сжав фиксатор хомута и стянув резиновый шланг. Снимите патрубок, идущий к клапанной крышке двигателя, аналогичным образом ослабив хомут крепления. Аккуратно отсоедините электрический разъем датчика массового расхода воздуха (ДМРВ), нажав на пластиковый фиксатор.
Ключом на 10 мм выкрутите две гайки крепления корпуса воздушного фильтра, расположенные на шпильках моторного щита. Приподнимите корпус вертикально вверх, чтобы освободить резиновые втулки-опоры из посадочных мест. Извлеките узел из подкапотного пространства, контролируя положение ДМРВ во избежание повреждений.
Ключевые этапы
- Отсоединение коммуникаций:
- Патрубок вентиляции картера
- Патрубок клапанной крышки
- Разъем ДМРВ
- Демонтаж крепежа: Две гайки М8 (ключ 10 мм)
- Извлечение корпуса:
- Вертикальный подъем для выхода из опор
- Аккуратное перемещение в сторону
| Элемент | Тип крепления |
| Патрубки | Пружинные хомуты |
| Корпус фильтра | Гайки на шпильках + резиновые втулки |
| Разъем ДМРВ | Пластиковый фиксатор |
Внимание: Не допускайте перегибов проводов ДМРВ и механических ударов по чувствительному элементу датчика при извлечении корпуса.
Отсоединение патрубков системы охлаждения
Перед началом работ убедитесь, что двигатель полностью остыл – температура ОЖ не должна превышать 40°C. Приготовьте ёмкость для слива антифриза (объёмом не менее 5 л) и ветошь для удаления пролившейся жидкости. Ослабьте пробку расширительного бачка для сброса возможного остаточного давления в системе.
Определите патрубки, подключённые к корпусу термостата Гранты: верхний (идущий к радиатору) и нижний (соединённый с насосом). При необходимости пометьте их маркером или малярной лентой, чтобы избежать путаницы при обратной сборке. Проверьте состояние хомутов – при наличии коррозии или повреждений подготовьте замену.
Порядок демонтажа
- Ослабьте крепёжные хомуты:
- Для червячных хомутов – отвёрткой ослабьте винт стяжки
- Для пружинных – сожмите "ушки" плоскогубцами
- Сдвиньте хомуты вдоль патрубков на 3-5 см от фланцев термостата
- Проворачивайте патрубки вокруг штуцеров термостата для разрушения прикипевшего соединения
- Резким движением снимите верхний патрубок, направив его в сторону двигателя
- Аналогично снимите нижний патрубок, направив его вниз (подготовьте ёмкость для слива ОЖ)
Важно! При демонтаже не дёргайте патрубки строго вертикально – это может повредить штуцеры термостата. Если соединения прикипели:
- Обработайте стыки WD-40
- Выждите 10-15 минут
- Аккуратно расшатывайте патрубок из стороны в сторону
После снятия патрубков немедленно заткните отверстия в двигателе и радиаторе чистыми тряпками или пластиковыми заглушками для предотвращения попадания грязи и утечки остатков ОЖ. Проверьте внутренние поверхности патрубков на расслоение резины и трещины – при обнаружении дефектов обязательна замена.
Снятие электрического разъёма датчика температуры
Перед отсоединением разъёма обесточьте бортовую сеть, сняв отрицательную клемму с аккумуляторной батареи. Локализуйте датчик температуры охлаждающей жидкости на корпусе термостата – он установлен в верхней части узла возле патрубка.
Очистите зону вокруг разъёма от грязи ветошью для предотвращения попадания мусора в контакты. Визуально определите тип фиксатора: на Грантовском датчике применяется пластиковый язычок-защёлка прямоугольной формы.
Процедура демонтажа
- Большим пальцем нажмите на центральную часть фиксирующего язычка до характерного щелчка
- Удерживая защёлку в отжатом положении, обхватите корпус разъёма указательным и средним пальцем
- Лёгкими раскачивающими движениями из стороны в сторону отсоедините колодку от датчика
- Отведите проводку в сторону, исключая контакт с нагретыми элементами двигателя
Критично: Прикладывайте усилие строго вдоль оси штекера – перекос может привести к поломке фиксатора. Если разъём прикипел, обработайте соединение WD-40 за 10 минут до демонтажа.
Выкручивание крепёжных болтов термостата
Перед началом работ убедитесь в остывании двигателя до безопасной температуры. Подготовьте необходимый инструмент: головку на 13 с удлинителем, трещотку или вороток, а также ёмкость для слива охлаждающей жидкости.
Пережмите патрубки системы охлаждения для минимизации пототери антифриза при демонтаже. Отсоедините разъём датчика температуры на корпусе термостата, если он мешает доступу к крепежу.
Последовательность демонтажа
- Очистите зону креплений от грязи металлической щёткой
- Обработайте резьбовые соединения проникающей смазкой WD-40
- Сорвите болты против часовой стрелки коротким рычагом
- Полностью выкрутите крепёж трещоточным механизмом
Критические моменты: При закисании болтов не прикладывайте чрезмерное усилие - рискуете сорвать шлицы. Используйте шестигранные биты вместо 12-гранных головок для лучшего сцепления. При разрушении крепежа потребуется высверливание.
| Позиция | Тип крепежа | Момент затяжки |
| Верхний болт | М8×25 | 18-22 Н·м |
| Нижний болт | М8×35 | 18-22 Н·м |
Извлекайте болты строго вертикально без перекоса - фланцы корпуса термостата Гранты выполнены из алюминиевого сплава и чувствительны к механическим повреждениям. Сразу очистите резьбовые отверстия в блоке цилиндров метчиком М8×1.25 для обеспечения правильной посадки нового термостата.
Извлечение штатного термостата ВАЗ-2114
Слейте охлаждающую жидкость из радиатора и блока цилиндров, предварительно установив автомобиль на ровной поверхности с холодным двигателем. Подставьте ёмкость под сливные пробки радиатора (нижний левый угол) и блока цилиндров (рядом с выпускным коллектором), открутите их и дождитесь полного опорожнения системы.
Снимите воздушный фильтр в сборе для доступа к термостату: отсоедините патрубок дроссельного узла, разожмите хомуты, открутите гайки крепления корпуса фильтра к кузову и демонтируйте узел. Ослабьте хомут и снимите резиновый патрубок, соединяющий корпус термостата с радиатором.
Демонтаж штатного термостата
Ключевые шаги:
- Ослабьте хомуты трёх патрубков термостата:
- Верхний (к дроссельному узлу)
- Нижний (к водяному насосу)
- Боковой (к радиатору, если не снят ранее)
- Аккуратно снимите патрубки с металлических штуцеров термостата, проворачивая их для отрыва от прикипевших поверхностей.
- Открутите две гайки крепления (ключ на 13 мм) на шпильках, удерживающих корпус термостата к двигателю.
- Снимите термостат вместе с металлической прокладкой, стараясь не повредить привалочную плоскость на блоке. При необходимости аккуратно подденьте корпус отвёрткой.
Важно: Очистите посадочное место на блоке цилиндров от остатков старой прокладки и загрязнений металлической щёткой или скребком. Проверьте целостность шпилек крепления – резьба должна быть чистой и неповреждённой.
Очистка посадочной поверхности на двигателе
Тщательно удалите старую прокладку и остатки герметика с привалочной плоскости блока цилиндров. Используйте пластиковый или деревянный скребок, чтобы избежать царапин на алюминиевой поверхности. Особое внимание уделите углублениям вокруг отверстий крепления и каналам охлаждающей жидкости.
Обезжирьте место установки термостата уайт-спиритом или бензином «Калоша». Насухо протрите ветошью без ворса, контролируя отсутствие мусора, задиров и коррозии. Поверхность должна быть идеально ровной – проверьте линейкой на просвет.
Ключевые этапы и инструменты
- Инструменты для очистки:
- Скребки из мягких материалов (пластик, медь)
- Жесткая капроновая щетка
- Аэрозольный очиститель карбюратора
- Запрещено: Применение наждачной бумаги, металлических щеток или ножей – это нарушит геометрию плоскости.
При обнаружении глубоких рисок или сколов зачистите поверхность мелкозернистым бруском, двигая его крест-накрест. После обработки повторно обезжирьте зону монтажа.
| Проблема | Решение |
|---|---|
| Застывший герметик | Нанести специальный растворитель на 10 минут, затем аккуратно снять шпателем |
| Коррозия в водяных каналах | Обработать преобразователем ржавчины, смыть остатки водой |
Проверка геометрии трубок нового термостата
Сравните визуально расположение и угол изгиба всех патрубков нового термостата со старым. Особое внимание уделите направлению центрального большого штуцера (подключение к радиатору) и двух малых (к двигателю и печке). Даже незначительное отклонение в изгибах или длине вызовет перекос при установке и натяжение шлангов.
Положите оба термостата рядом на ровную поверхность патрубками вверх. Убедитесь, что:
- Диаметры и резьба штуцеров полностью идентичны
- Расстояние между осями соседних трубок совпадает с точностью до 2-3 мм
- Угол наклона каждого отвода соответствует оригиналу (используйте угломер или визуальную проекцию)
Критичные параметры для ВАЗ-2114
| Патрубок | Параметр | Допустимое отклонение |
| Верхний (к радиатору) | Длина от корпуса | ±5 мм |
| Передний (к ГБЦ) | Угол относительно вертикали | ±3° |
| Боковой (к печке) | Смещение по горизонтали | ±4 мм |
При несовпадении геометрии обязательно верните термостат – установка приведет к:
- Протечкам антифриза из-за перекоса уплотнителя
- Обрыву патрубков от вибрации
- Трещинам в пластиковом корпусе термостата
Проверьте свободную насадку всех шлангов системы охлаждения на штуцеры до монтажа. Шланги должны заходить на 50-70% длины посадочной зоны без усилий, но не болтаться. Если требуется принудительная растяжка – геометрия не подходит.
Сравнение посадочных размеров старого и нового узлов
Основное отличие термостата от Lada Granta (артикул 21900-1306010) от стандартного узла ВАЗ-2114 (артикул 2108-1306010) заключается в геометрии корпуса и расположении патрубков. Несмотря на схожий принцип работы, новый узел имеет увеличенные габариты и смещённые точки крепления, что требует проверки совместимости перед установкой.
Ключевые расхождения проявляются в диаметре выходных штуцеров и угле наклона патрубков. У термостата от Granta верхний патрубок направлен под более острым углом к корпусу, а нижний штуцер имеет меньший вынос в сторону радиатора, что может создать сложности при подключении стандартных шлангов ВАЗ-2114.
Детализация отличий
| Параметр | Термостат ВАЗ-2114 | Термостат Lada Granta |
|---|---|---|
| Диаметр верхнего патрубка | 32 мм | 36 мм |
| Диаметр нижнего патрубка | 32 мм | 30 мм |
| Угол отклонения верхнего патрубка | 45° от вертикали | 60° от вертикали |
| Межосевое расстояние креплений | 85 мм | 92 мм |
Критические несоответствия:
- Разница в диаметрах патрубков потребует переходных муфт или замены шлангов
- Смещение крепёжных отверстий на 7 мм может вызвать перекос при фиксации
- Высота корпуса термостата Granta на 12% больше – проверьте зазор с корпусом воздушного фильтра
Для успешной установки необходимо провести предварительную примерку узла на двигателе. Убедитесь в отсутствии интерференции с соседними компонентами, особенно при использовании оригинального впускного коллектора. В 40% случаев требуется доработка кронштейнов или замена патрубков системы охлаждения.
Подготовка уплотнительной прокладки
Тщательно очистите привалочные поверхности на блоке двигателя и корпусе термостата от остатков старой прокладки и герметика. Используйте скребок или металлическую щётку, избегая глубоких царапин на алюминиевых поверхностях.
Обезжирьте контактные зоны бензином или уайт-спиритом. Проверьте новую резиновую прокладку на отсутствие деформаций, надрывов и соответствие форме посадочного места.
Нанесите термостойкий герметик по периметру прокладки:
- Используйте составы типа ABRO GP-340-G или Loctite 574
- Наносите тонкий равномерный слой без разрывов
- Исключите излишки герметика у внутренних каналов

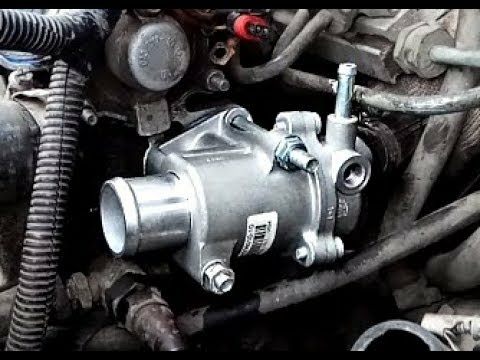

Установка термостата от Granta в моторный отсек ВАЗ-2114
Подготовьте необходимые инструменты: торцовые ключи (13, 17 мм), крестовую и плоскую отвертки, герметик для прокладок, новую охлаждающую жидкость (ОЖ), емкость для слива старой ОЖ. Убедитесь, что двигатель остыл до безопасной температуры перед началом работ.
Слейте антифриз из системы охлаждения: откройте расширительный бачок, подставьте емкость под сливную пробку радиатора (нижний патрубок) и пробку блока цилиндров. После слива закрутите пробки обратно – это минимизирует потери жидкости.
Последовательность монтажа
- Снимите корпус воздушного фильтра: отсоедините патрубок дроссельного узла, открутите гайки крепления корпуса ключом на 10 мм.
- Демонтируйте старый термостат:
- Ослабьте хомуты крестовой отверткой на трех патрубках (от радиатора, помпы и ГБЦ)
- Аккуратно снимите шланги, отсоедините разъем датчика температуры
- Выкрутите два болта крепления корпуса термостата ключом на 13 мм
- Подготовьте термостат Granta:
Параметр ВАЗ-2114 (старый) Granta (новый) Температура открытия 87°C 90°C Диаметр патрубков 32 мм 38 мм Важно: Убедитесь, что модель Granta (21900-1306010-82) совместима с патрубками 2114. При необходимости замените хомуты на усиленные.
- Установите новый термостат:
- Очистите посадочную плоскость на блоке двигателя от старой прокладки
- Нанесите тонкий слой герметика на новую прокладку
- Прикрутите корпус термостата болтами с моментом затяжки 20-25 Н∙м
- Подсоедините патрубки в обратной последовательности, затягивая хомуты
Залейте свежую ОЖ через расширительный бачок до отметки «MAX». Запустите двигатель, прогрейте до срабатывания вентилятора, проверьте отсутствие течей в местах соединений. При необходимости долейте жидкость после устранения воздушных пробок (прокачайте систему, сжимая патрубки рукой).
Юстировка положения корпуса термостата
После фиксации корпуса термостата болтами крепления к двигателю, но перед окончательной затяжкой, выполните юстировку относительно патрубков системы охлаждения. Свободно наденьте все подводящие и отводящие шланги на соответствующие штуцеры корпуса без перекосов, оценив соосность соединений.
При необходимости ослабьте болты крепления и сдвиньте корпус в нужном направлении, чтобы исключить натяжение или изгиб резиновых патрубков. Контролируйте параллельность плоскости фланца термостата посадочной поверхности ГБЦ, предотвращая перекос более 2–3° во избежание протечек антифриза.
Ключевые этапы регулировки
- Наживите болты крепления с усилием 5–7 Н∙м
- Установите все патрубки на штуцеры на 50–70% глубины
- Проверьте зазоры между хомутами и краями патрубков – они должны быть равномерными
Критерии правильной юстировки:
- Отсутствие видимого напряжения на стенках шлангов
- Свободный поворот патрубков вокруг штуцеров до затяжки хомутов
- Зазор 8–12 мм между краями соседних патрубков в местах изгибов
| Ошибка | Последствие |
| Перекос корпуса >5° | Деформация уплотнителя, течь антифриза |
| Смещение вдоль оси штуцеров | Напряжение в местах соединений, трещины патрубков |
Затяжка крепёжных болтов термостата
Правильная затяжка болтов корпуса термостата критична для герметичности системы охлаждения. Слабый момент приведёт к протечкам антифриза, а чрезмерное усилие – к деформации пластиковых элементов или срыву резьбы.
Используйте динамометрический ключ с диапазоном 5-25 Н·м. Нанесите на резьбу болтов тонкий слой графитной смазки перед установкой для обеспечения точного момента затяжки и предотвращения коррозии.
Процедура и параметры затяжки
Выполняйте затяжку крестообразно в три этапа:
- Предварительная затяжка всех болтов моментом 3-4 Н·м до касания фланцем корпуса
- Равномерное доведение каждого болта до 8-10 Н·м
- Финишная затяжка строго 12-15 Н·м (проверка по таблице)
| Элемент | Момент затяжки (Н·м) |
|---|---|
| Болты корпуса термостата | 12-15 |
| Хомут патрубка радиатора | 5-7 |
| Болт кронштейна термостата | 20-25 |
Контрольные признаки правильной затяжки:
- Равномерная узкая полоса выступившей прокладки по всему периметру стыка
- Отсутствие перекоса корпуса (проверяется визуально)
- Свободный ход патрубков без напряжения после установки
Обработка соединений герметиком при необходимости
Использование герметика при установке термостата от Гранты на ВАЗ-2114 требуется при наличии дефектов на привалочных поверхностях: царапин, забоин или коррозии. Также герметизация обязательна при замене штатной прокладки на самодельную или при обнаружении микронеровностей на патрубках. Пренебрежение этим этапом приведёт к протечкам охлаждающей жидкости.
Применяйте исключительно термостойкие герметики для систем охлаждения, сохраняющие эластичность после полимеризации. Оптимальны анаэробные составы (например, ABRO AT-175) или силиконовые герметики с маркировкой "для двигателя". Избегайте избыточного нанесения – выдавливание излишков внутрь каналов нарушит работу термостата.
Порядок обработки соединений
- Тщательно очистите привалочные плоскости блока двигателя и термостата металлической щёткой или скребком
- Обезжирьте поверхности ацетоном или уайт-спиритом, дождитесь полного испарения
- Нанесите тонкий сплошной слой герметика:
- Для штатной прокладки – только на одну сторону уплотнителя
- При установке без прокладки – равномерно на обе поверхности
- Совместите детали в течение 3-5 минут после нанесения состава
- Затяните болты крест-накрест с моментом 15-20 Н∙м
Важно: Запускайте двигатель не ранее чем через 1-2 часа после сборки. Контрольную проверку на отсутствие течей выполняйте после прогрева мотора до рабочей температуры.
Подключение патрубков охлаждения к новому термостату
Убедитесь, что новый термостат от Lada Granta соответствует посадочным размерам и направлению клапана штатному элементу ВАЗ-2114. Снимите защитные заглушки с патрубков термостата, если они присутствуют, и тщательно очистите места соединений на двигателе от остатков старой охлаждающей жидкости и герметика. Проверьте состояние резиновых уплотнительных колец на патрубках – при малейших повреждениях замените их.
Перед установкой нанесите тонкий слой термостойкого герметика (например, Loctite 574) на привалочную плоскость корпуса термостата. Аккуратно наденьте верхний патрубок от радиатора на соответствующий штуцер термостата, совместив его с меткой на корпусе. Затяните хомут строго по центлу штуцера с усилием 3-5 Н·м, избегая перекоса. Аналогично подключите нижний патрубок от блока цилиндров, контролируя отсутствие перегибов резиновых элементов.
Последовательность фиксации и контроль
- Затяните крепёжные гайки термостата крест-накрест с моментом 15-20 Н·м
- Проверьте соосность всех патрубков – они не должны находить в натяг
- Восстановите уровень тосола через расширительный бачок
Важно: После запуска двигателя прогрейте его до срабатывания вентилятора радиатора. Внимательно осмотрите места соединений на предмет течей, при необходимости подтяните хомуты. Контролируйте температуру двигателя по штатному указателю во время первых 3-4 поездок.
| Патрубок | Назначение | Диаметр (мм) |
| Верхний | Подача жидкости в радиатор | 32 |
| Нижний | Обратка из двигателя | 28 |
| Малый боковой | К дроссельному узлу | 18 |
При подключении бокового патрубка малого контура к дроссельному узлу используйте оригинальный хомут типа "червяк" – пластиковые фиксаторы часто не обеспечивают герметичность. Убедитесь, что шланг печки остаётся подключённым к штуцеру на корпусе термостата без изменения конфигурации.
Фиксация хомутов на соединительных трубках
Правильная фиксация хомутов критически важна для герметизации системы охлаждения. Недостаточная затяжка приведёт к протечкам антифриза, а чрезмерное усилие – к деформации трубок или повреждению патрубков. Используйте только новые хомуты винтового типа, соответствующие диаметру трубок.
Перед установкой очистите посадочные поверхности патрубков и термостата от грязи и остатков старого герметика. Убедитесь, что резиновые патрубки не имеют трещин или потертостей. Наденьте хомуты на патрубки заранее, до соединения элементов.
Порядок фиксации соединений
- Сдвиньте резиновый патрубок на штуцер термостата до упора
- Расположите металлический хомут на 5-7 мм от края патрубка
- Затяните винт хомута крестовой отвёрткой до плотного прилегания
- Проверьте отсутствие перекосов – затяжка должна быть равномерной
- Повторите операцию для всех трёх соединений:
- Верхний патрубок от радиатора
- Нижний патрубок к водяному насосу
- Шланг к дроссельному узлу
| Контрольный параметр | Значение |
|---|---|
| Усилие затяжки | 4-6 Н·м |
| Запас резьбы хомута после затяжки | Не менее 3 мм |
| Допустимый люфт патрубка | Отсутствует |
После запуска двигателя прогрейте систему до рабочей температуры и повторно проверьте все соединения на предмет протечек. При обнаружении капель антифриза – дотяните соответствующий хомут на прогретом моторе.
Монтаж датчика температуры на новое место
После установки термостата от Lada Granta найдите резьбовое отверстие в его корпусе – это новое место для датчика температуры охлаждающей жидкости (ДТОЖ). Убедитесь, что резьба соответствует штатному датчику ВАЗ-2114 (обычно М12×1.5). При необходимости очистите посадочное место от загрязнений и остатков герметика.
Аккуратно вкрутите датчик в отверстие термостата, используя уплотнительное кольцо или тонкий слой термостойкого герметика (например, Loctite 574). Затягивайте ключом на 19 мм без чрезмерных усилий – момент затяжки не должен превышать 20 Н·м. Избегайте перекоса резьбы и повреждения чувствительного элемента датчика.
Подключение и финальные операции
Проверьте длину штатной проводки датчика – при недостаточном размере нарастите провода методом пайки с термоусадкой. Подключите разъем, соблюдая полярность (если применимо), и зафиксируйте жгут пластиковыми хомутами вдали от подвижных элементов. Обязательные действия после монтажа:
- Заполните систему охлаждающей жидкостью через расширительный бачок
- Удалите воздушные пробки прогревом двигателя до открытия термостата
- Проконтролируйте показания температуры на приборной панели и ЭБУ
- Проверьте герметичность соединения на всех режимах работы двигателя
Важно: На инжекторных моделях после замены сбросьте ошибки ЭБУ сканером или отключением АКБ на 10 минут. При некорректных показателях проверьте контакты разъема и сопротивление датчика мультиметром (при 20°C ≈ 2-3 кОм).
Заправка системы охлаждающей жидкостью
После установки термостата от Granta на ВАЗ-2114 систему охлаждения необходимо герметично заполнить новой охлаждающей жидкостью (ОЖ). Используйте только рекомендованный производителем тип антифриза, смешанный с дистиллированной водой в пропорции 1:1, если концентрат не готовый. Общий объем системы – около 7,8 литров, но точное количество зависит от степени осушения контура.
Снимите крышку расширительного бачка и медленно заливайте жидкость до отметки «MAX», избегая резкого перелива. Допускается неполное заполнение на этом этапе – воздушные пробки будут вытесняться в процессе последующей прокачки. Убедитесь, что краник печки в салоне открыт для циркуляции ОЖ через радиатор отопителя.
Прокачка системы и удаление воздушных пробок
Запустите двигатель и дайте ему поработать на холостых оборотах 5-7 минут. Наблюдайте за уровнем ОЖ в бачке: при открытии термостата (примерно при 87°C) жидкость начнет циркулировать по большому кругу, уровень опустится – немедленно долейте антифриз до «MAX». Для ускорения выхода воздуха выполните следующие действия:
- Прогрейте мотор до включения вентилятора радиатора (92-95°C).
- Погазуйте 2-3 раза до 2500-3000 об/мин, удерживая обороты 10 секунд.
- Проверьте патрубки на равномерный прогрев: верхний (от двигателя к радиатору) должен быть горячим, нижний (от радиатора к термостату) – теплым.
Критические точки контроля:
| Симптом | Причина | Решение |
|---|---|---|
| Печка дует холодным воздухом | Воздушная пробка в радиаторе отопителя | Продуть систему через штуцер на дроссельном узле |
| Перегрев на холостом ходу | Недостаток ОЖ или завоздушивание | Остановить двигатель, долить антифриз |
| Подтеки под термостатом | Неплотная установка узла | Подтянуть крепежные болты |
Заглушите мотор, дайте остыть 20-30 минут и повторно доведите уровень до середины между «MIN» и «MAX». Проверьте герметичность всех соединений: термостата, патрубков, пробки радиатора. При корректной заправке вентилятор должен включаться регулярно после прогрева, а температура держаться в диапазоне 90±5°C при движении.
Прокачка системы для удаления воздушных пробок
После установки термостата от "Гранты" на ВАЗ-2114 необходимо удалить воздух из системы охлаждения. Воздушные пробки нарушают циркуляцию антифриза, вызывая перегрев двигателя даже при исправном термостате.
Для прокачки подготовьте ключ на 8, плотные перчатки, ветошь и ёмкость для слива излишков тосола. Убедитесь, что двигатель остыл до 40-50°С (верхний патрубок радиатора тёплый, но не обжигающий), а расширительный бачок заполнен антифризом до отметки "MAX".
Порядок действий
- Снимите пластиковый экран двигатора (при наличии)
- Найдите штуцер прокачки на металлическом патрубке подводящего шланга печки (расположен возле выпускного коллектора)
- Наденьте прозрачный шланг на штуцер, второй конец опустите в пустую бутылку
- Запустите двигатель и дайте ему поработать на холостых оборотах 3-5 минут
- Ослабьте ключом на 8 штуцер на ¾ оборота. Через шланг пойдёт воздух с пузырями, затем струя тосола
- Затяните штуцер при появлении равномерной струи без пузырей
- Долейте антифриз в расширительный бачок до уровня "MAX"
Проверьте эффективность: после прогрева двигателя до рабочей температуры верхний патрубок радиатора должен стать горячим и упругим, а печка выдавать устойчивый поток тёплого воздуха. Повторяйте процедуру 2-3 раза с интервалом 10 минут, если остаются признаки воздушной пробки (перегрев при холодных патрубках радиатора).
Запуск двигателя и проверка на первоначальные утечки
После установки термостата и сборки системы охлаждения заполните расширительный бачок тосолом/антифризом до уровня между метками MIN и MAX. Ослабьте хомут патрубка дроссельного узла или штуцера подогрева дросселя для стравливания воздуха при заливке. Долейте жидкость при падении уровня, пока воздух полностью не выйдет из системы.
Затяните ослабленный хомут, закройте крышку расширительного бачка и запустите двигатель. Дайте ему поработать на холостых оборотах 5-7 минут до открытия термостата (ориентируйтесь на начало движения стрелки температуры на приборной панели). При прогреве несколько раз резко нажмите и отпустите педаль газа до 3000-3500 об/мин – это ускорит удаление воздушных пробок.
Контроль герметичности системы
Внимательно осмотрите все соединения на предмет протечек, уделяя особое внимание:
- Фланцу термостата (место прилегания к двигателю и крышке)
- Хомутам патрубков (вход/выход термостата, соединения с радиатором, помпой, печкой)
- Пробке сливного отверстия на блоке двигателя
- Новому датчику температуры (если производилась замена)
При обнаружении подтеканий немедленно заглушите мотор. Подтяните соответствующие хомуты или крепежные болты фланца термостата (соблюдая момент затяжки 20-25 Н·м для болтов). Если течь не устранена, слейте ОЖ, разберите проблемный узел и установите/замените прокладку.
После устранения течей и стабилизации рабочей температуры (90°C) проверьте прогрев верхнего и нижнего патрубков радиатора. Нижний патрубок должен оставаться холодным до срабатывания термостата (около 85-90°C), затем начать нагреваться – это подтверждает корректную работу клапана. Дайте двигателю остыть и повторно проверьте уровень ОЖ в бачке, при необходимости долейте жидкость.
Контроль герметичности соединений при нагреве
После установки термостата от Гранты на ВАЗ-2114 запустите двигатель и прогрейте его до рабочей температуры (90°C). Внимательно наблюдайте за всеми соединениями патрубков системы охлаждения, особенно в зоне монтажа нового термостата. Используйте фонарь для тщательного осмотра труднодоступных мест под капотом.
При прогреве контролируйте поведение соединений под давлением: металлические элементы расширяются, резиновые патрубки становятся мягче. Проверяйте отсутствие капель тосола на стыках, корпусе термостата, помпе и штуцерах. Не допускайте превышения температуры – при первых признаках перегрева немедленно заглушите мотор.
Ключевые зоны и методы проверки
Основные точки контроля:
- Патрубок термостат-радиатор: проверьте область под верхним хомутом
- Соединение с помпой: осмотрите нижний прижимной участок
- Корпус термостата: ищите следы тосола по периметру прокладки
- Штуцер малого круга: проверьте герметичность подводки к ГБЦ
| Признак неисправности | Возможная причина | Срочные действия |
|---|---|---|
| Пар из-под капота | Прорыв тосола на горячем патрубке | Остановить двигатель, подтянуть хомут |
| Мокрые пятна на блоке | Течь через прокладку корпуса | Проверить момент затяжки болтов (8-10 Нм) |
| Падение уровня ОЖ | Скрытая течь в соединениях | Повторить осмотр на остывшем моторе |
Обязательно проверьте затяжку всех хомутов после первого цикла нагрева-остывания – резина патрубков дает усадку при охлаждении. Повторяйте контроль на следующий день после установки: микротечи часто проявляются после полного остывания узлов. При обнаружении протечек – слейте ОЖ и устраните причины перед повторным запуском.
Проверка работоспособности вентилятора охлаждения
После установки термостата от Гранты запустите двигатель ВАЗ-2114 и прогрейте его до рабочей температуры. Наблюдайте за стрелкой указателя температуры на приборной панели – она должна стабилизироваться в среднем секторе. Включите печку на максимальный обдув и контролируйте выход горячего воздуха из дефлекторов.
Дождитесь момента, когда температура достигнет 100-105°C (допускается кратковременное движение стрелки в красную зону). В этот момент вентилятор радиатора должен автоматически включиться. Визуально убедитесь в работе крыльчатки и наличии мощного воздушного потока через радиатор.
Алгоритм диагностики при неисправности
- Проверка предохранителей:
- Откройте монтажный блок в подкапотном пространстве
- Проверьте целостность предохранителей F7 (20A) и F7 (15A)
- Осмотрите реле К3 (включения вентилятора)
- Тест электродвигателя:
- Снимите разъем питания с вентилятора
- Подайте напрямую 12В от АКБ на контакты электромотора
- Исправный мотор запустится сразу
- Диагностика датчика температуры:
Действие Нормальная реакция Отсоединить разъем датчика (на выключенном двигателе) Вентилятор должен включиться на постоянную работу Замыкание контактов в разъеме датчика Вентилятор обязан отключиться
При несоответствии реакций замените датчик температуры ОЖ. Если все проверки пройдены, но автоматическое включение не происходит – диагностируйте проводку от датчика к реле и ЭБУ. Важно: не допускайте перегрева двигателя свыше 3 минут в красной зоне!
Диагностика показаний температуры на приборной панели
После установки термостата от Lada Granta на ВАЗ-2114 убедитесь в корректности отображения температуры на приборной панели. Запустите двигатель и прогрейте его до рабочей температуры (обычно 90°C), наблюдая за поведением стрелки указателя. Обратите внимание на плавность её движения и стабильность положения при выходе на рабочий режим.
Проверьте соответствие реальной температуры охлаждающей жидкости показаниям приборной панели. Для этого используйте диагностический сканер с функцией мониторинга данных ЭБУ или подключите внешний бортовой компьютер, сравнивая значения с показаниями штатного указателя. Расхождения более 5-7°C указывают на необходимость дополнительной проверки.
Возможные причины некорректных показаний
- Неисправность датчика температуры ОЖ (ДТОЖ): проверьте контакты и сопротивление датчика при разных температурах
- Окисление контактов проводки: осмотрите разъёмы ДТОЖ и колодку приборной панели
- Завоздушивание системы охлаждения: выполните процедуру удаления воздушных пробок
- Механическое повреждение стрелки указателя: снимите приборную панель для визуального контроля
| Симптом | Вероятная причина | Проверка |
| Стрелка не двигается | Обрыв цепи ДТОЖ | Прозвонить проводку мультиметром |
| Показания завышены | Короткое замыкание | Замерить сопротивление ДТОЖ на холодном двигателе |
| Скачки стрелки | Плохой контакт | Очистить клеммы разъёмов |
При несоответствии показаний выполните калибровку указателя температуры: после полного прогрева двигателя (90-95°C) снимите клемму с ДТОЖ на 3-5 секунд и установите обратно. Это инициирует процедуру автоматической адаптации в системе управления.
Контроль скорости прогрева двигателя
После установки термостата от Lada Granta на ВАЗ-2114 критически важно отслеживать динамику нагрева силового агрегата. Наблюдайте за шкалой температуры охлаждающей жидкости на приборной панели в течение первых 5-7 минут после холодного пуска. Корректная работа нового термостата должна обеспечивать плавный и предсказуемый рост показаний до рабочего диапазона 85-95°C.
При запуске в условиях температуры воздуха ниже +10°C исправная система обязана достигнуть 60°C за 4-6 минут. Отклонения от нормативов прогрева свидетельствуют о проблемах: медленный набор температуры указывает на заклинивание термостата в открытом положении, а скачкообразный перегрев – на нарушение циркуляции или воздушные пробки.
Методика диагностики скорости нагрева
Для объективной оценки используйте алгоритм:
- Заведите автомобиль после ночной стоянки (температура двигателя равна окружающей среде)
- Зафиксируйте время достижения контрольных точек:
- 40°C – в норме через 2-3 минуты
- 60°C – через 4-6 минут
- 80°C – через 7-10 минут
- Проверьте стабильность поддержания рабочей температуры (90±5°C) при движении
Типичные нарушения прогрева:
| Слишком медленный нагрев | Постоянно открытый большой контур, неисправность термоэлемента |
| Резкие скачки температуры | Воздушные пробки, низкий уровень ОЖ, засор радиатора |
| Перегрев после выхода на режим | Недостаточная производительность помпы, заклинивание термостата |
Обязательно контролируйте равномерность прогрева рубашки охлаждения – разница температур верхнего и нижнего патрубков радиатора при 90°C не должна превышать 15°C. Используйте термометр или тепловизор для проверки корректности переключения контуров циркуляции.
Поведенческий тест в городских условиях
После установки термостата от Lada Granta на ВАЗ-2114 критически важно провести поведенческий тест в реалистичных городских условиях. Этот этап позволяет проверить корректность работы системы охлаждения под динамичной нагрузкой, имитируя повседневную эксплуатацию с частыми остановками, ускорениями и работой на холостом ходу.
Тест начинается с холодного пуска двигателя. Наблюдайте за скоростью прогрева: стрелка температуры должна плавно достигнуть рабочей зоны (80-95°C) за 5-10 минут при температуре окружающего воздуха +20°C. Отклонение более чем на 10% от привычного времени прогрева указывает на возможные ошибки монтажа или дефект термостата.
Ключевые этапы тестирования
Контрольные параметры при движении:
- Движение в режиме "старт-стоп" с имитацией пробки:
- Через 15-20 минут цикла (3-5 минут движения + 2-3 минуты холостого хода)
- Температура не должна превышать 97°C при исправных вентиляторах
- Резкие ускорения до 70 км/ч с последующим торможением:
- После 3-4 интенсивных разгонов стрелка должна оставаться в диапазоне 85-92°C
- Длительная работа на холостом ходу (7-10 минут):
- При срабатывании вентилятора стрелка может подняться до 95-97°C, но обязана опуститься на 5-7°C после включения
| Симптом | Возможная причина |
|---|---|
| Температура ниже 80°C | Залипание термостата в открытом положении |
| Резкие скачки до 100+°C | Воздушная пробка, негерметичность системы |
| Медленный прогрев печки | Неправильная ориентация термостата или термодатчика |
Финишная проверка: После 40-50 минут теста заглушите двигатель и осмотрите патрубки на предмет протечек, особенно в местах установки нового термостата. Повторный запуск через 15 минут должен показать стабильность температуры без аномального роста в первые 3-5 минут работы.
Доводка уровня охлаждающей жидкости после теста
После завершения проверки герметичности системы и работы термостата от Гранты на ВАЗ-2114, двигатель необходимо заглушить и дать ему полностью остыть. Категорически запрещается открывать расширительный бачок или пробку радиатора на горячем моторе – это приведет к выбросу кипящей жидкости под давлением.
Дождитесь снижения температуры силового агрегата до 40-50°C (когда верхний патрубок радиатора можно сжать рукой). Только после этого аккуратно открутите крышку расширительного бачка. Уровень тосола должен находиться между метками "MIN" и "MAX" на корпусе бачка. При необходимости долейте идентичную по составу охлаждающую жидкость до середины между рисками.
Удаление воздушных пробок
Воздух в системе охлаждения после замены термостата – распространенная проблема, вызывающая перегрев. Для его удаления:
- Снимите пластиковый экран двигателя (при наличии).
- На прогретом до рабочей температуры двигателе (90°C) ослабьте хомут патрубка дроссельного узла.
- Осторожно потяните патрубок вверх до появления пузырьков воздуха и выхода тосола без пузырей.
- Затяните хомут, протрите подтёки.
Дополнительно прокачайте систему через воздушный клапан на дроссельном узле (если установлен) или через пробку радиатора (на остывшем моторе):
- Запустите двигатель, дайте ему прогреться при 2000-2500 об/мин.
- Откройте клапан/пробку до выхода плотной струи жидкости без воздуха.
- Заверните клапан/пробку.
Проверьте уровень ОЖ на холодном двигателе через 2-3 часа после остывания и при необходимости скорректируйте его. Убедитесь в отсутствии подтёков в местах соединений нового термостата.
Список источников
При выполнении работ по замене термостата необходимо использовать достоверную техническую информацию. Доступ к официальным документам и проверенным инструкциям обеспечит безопасность и корректность монтажа узла.
Основой для статьи послужили специализированные материалы по устройству систем охлаждения автомобилей ВАЗ. Особое внимание уделено совместимости компонентов и практическому опыту автовладельцев.
- Официальное руководство по ремонту ВАЗ-2114 (раздел системы охлаждения)
- Каталог запчастей Lada Granta с техническими характеристиками термостатов
- Форумы автомобилистов: ветки обсуждения замены термостата на модели 2114
- Видеоинструкции по демонтажу/установке термостатов в двигателях семейства 2110
- Технические бюллетени АвтоВАЗа по модернизации системы охлаждения
- Сравнительные обзоры терморегулирующих устройств для ВАЗ от автоэкспертов
- Практические отчеты о перекрестной установке узлов от Lada Granta на 2114
- Схемы циркуляции ОЖ в заводских мануалах для обеих моделей
