Замена топливного фильтра на Шевроле Нива - инструкция

Статья обновлена: 18.08.2025

Топливный фильтр – критически важный компонент системы питания двигателя в автомобилях Шевроле Нива. Он защищает мотор от загрязнений, содержащихся в горючем, предотвращая износ форсунок и топливного насоса.

Своевременная замена топливного фильтра Нива Шевроле – обязательная процедура технического обслуживания. Пренебрежение ею ведет к снижению мощности, перебоям в работе двигателя и преждевременным поломкам дорогостоящих узлов.

Данная статья детально описывает процесс обслуживания топливного фильтра для владельцев Шевроле Нива: от выбора качественного расходника до пошаговой инструкции замены с необходимыми мерами предосторожности.

Выбор надежного оригинального фильтра (пример артикулов для Нива Шевроле)

При выборе топливного фильтра для Шевроле Нива критически важно отдавать предпочтение оригинальным деталям или сертифицированным аналогам от проверенных производителей. Оригинальные фильтры точно соответствуют техническим требованиям двигателя, обеспечивают стабильное давление топлива и эффективно задерживают мельчайшие загрязнения.

Использование некачественных аналогов часто приводит к снижению мощности, перебоям в работе мотора и преждевременному износу топливной аппаратуры. Для уверенности в подлинности приобретайте фильтры у официальных дилеров GM или в специализированных магазинах с надежной репутацией, проверяя наличие защитных голограмм и маркировки на упаковке.

Бренд	Артикул	Совместимость
Bosch	1 457 429 011	Все поколения
Mann	WK 730/7	После 2009 г.
UFI	23 110 00	До рестайлинга

Необходимые инструменты для замены топливного фильтра

Подготовка указанных инструментов критична для безопасного и эффективного проведения работ. Отсутствие хотя бы одного элемента осложнит процесс обслуживания топливной системы автомобиля.

Глухая головка и шлицевая отвертка обеспечивают доступ к фильтру, расположенному под защитной пластиной в моторном отсеке. Ветошь потребуется для оперативного удаления остатков топлива при отсоединении шлангов.

Функции инструментов

Глухая головка "на 10" – откручивание гаек крепления металлической защитной пластины фильтра.
Шлицевая отвертка – ослабление винтовых хомутов топливных шлангов и демонтаж магистралей.
Ветошь – впитывание бензина при отсоединении патрубков, предотвращение попадания капель на детали двигателя.

Учет важности расходников: уплотнительные кольца в комплекте с топливным фильтром

Уплотнительные кольца, входящие в комплект нового топливного фильтра для Шевроле Нива, обеспечивают герметичность соединений между фильтром и топливными магистралями. Их целостность критична для предотвращения утечек бензина или подсоса воздуха в систему.

При замене фильтра категорически не рекомендуется повторно использовать старые кольца – даже при визуально хорошем состоянии они теряют эластичность и не гарантируют плотного прилегания. Игнорирование новых колец из комплекта часто приводит к нарушению герметичности топливной системы.

Последствия пренебрежения комплектными кольцами

Утечки топлива – создают пожароопасность и повышают расход
Подсос воздуха – вызывает обеднение топливной смеси, неустойчивую работу двигателя
Затрудненный пуск мотора, особенно "на холодную"
Падение давления в топливной рампе и потеря мощности

Всегда проверяйте наличие колец в упаковке с фильтром перед началом работ. При самостоятельной замене устанавливайте кольца аккуратно, без перекосов, предварительно смазав моторным маслом для предотвращения повреждений.

Безопасность: отключение АКБ минусовой клеммы перед работой

Отсоединение минусовой клеммы аккумуляторной батареи исключает риск короткого замыкания при случайном контакте инструментов с токопроводящими элементами топливной системы. Эта мера обязательна при любых работах, связанных с разборкой топливопроводов или демонтажем фильтра.

Напряжение бортовой сети может достигать 14 В, а искрообразование при незапланированном замыкании способно воспламенить пары бензина. Особенно критично это при замене топливного фильтра, где неизбежен контакт с горючими жидкостями и разгерметизация магистралей.

Порядок безопасного отключения АКБ

Заглушите двигатель, извлеките ключ зажигания и убедитесь в отсутствии активных потребителей энергии (фары, магнитола).
Наденьте защитные очки и диэлектрические перчатки во избежание контакта с электролитом.
Ослабьте гайку крепления минусовой клеммы (чёрный провод, маркировка «–») ключом на 10 мм.
Аккуратно снимите клемму с токовывода, отведите провод в сторону и зафиксируйте для предотвращения случайного касания.
Изолируйте токовывод чистой ветошью или специальным колпачком.

Важные предостережения:

Никогда не отсоединяйте первым плюсовой провод – это повышает риск замыкания на массу кузова.
Контролируйте положение гаечного ключа: металлическая часть не должна одновременно касаться клеммы и кузова.
При подключении АКБ сначала затягивайте плюсовую клемму (красный провод, «+»), затем минусовую.

Поиск расположения топливного фильтра (зона заднего моста/левое колесо)

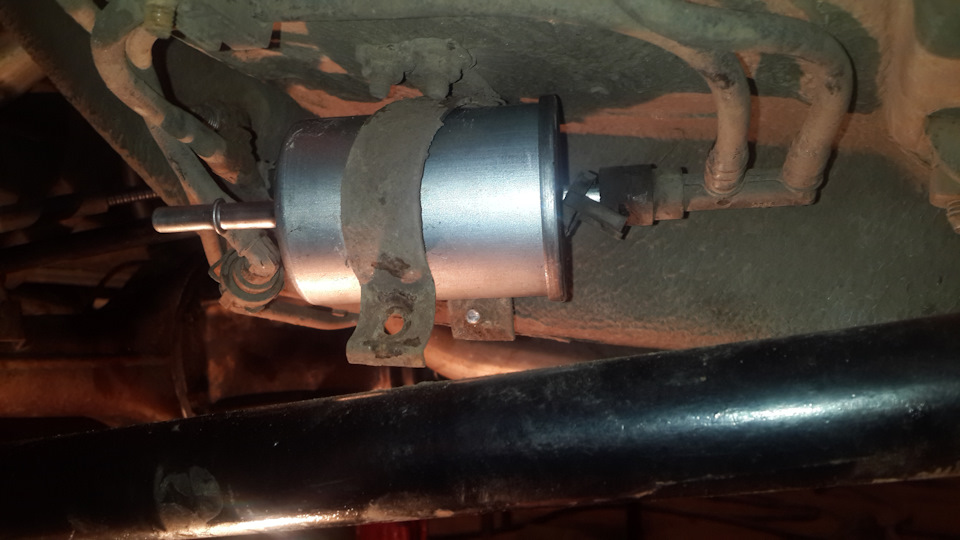

Топливный фильтр на Шевроле Нива расположен в задней части автомобиля, со стороны водителя. Он закреплен на раме или лонжероне в зоне левого заднего колеса, ближе к топливному баку.

Для точного обнаружения необходимо визуально осмотреть пространство между задним левым колесом и топливным баком. Фильтр обычно скрыт за защитной пластиной или слоем грязи, что требует тщательной проверки.

Ключевые ориентиры для поиска:

Находится выше заднего моста, ближе к левому лонжерону
Расположен на 20-40 см перед топливным баком по ходу движения
Корпус цилиндрической формы (металл/пластик) с входящим/выходящим топливопроводами

Загоните автомобиль на смотровую яму или подъемник
Очистите от грязи зону левого лонжерона за задним колесом
Снимите защитную пластину (при наличии), крепящуюся на 2-3 болтах
Ищите деталь цилиндрической формы с топливными шлангами диаметром 8-10 мм

Визуальный признак	Расположение относительно колеса
Металлические/пластиковые зажимы крепления	На 10-15 см выше центра колеса
Топливные трубки с быстросъемами	Между колесом и баком, смещено к салону

Примечание: На части выпусков фильтр может быть дополнительно закрыт звукоизоляционным кожухом – в этом случае требуется демонтаж пластиковых креплений.

Фиксация транспортного средства: стояночный тормоз и противооткатные упоры

При замене топливного фильтра на Chevrolet Niva критически важно исключить движение автомобиля во время работ. Даже незначительное смещение создает риск травм при нахождении под днищем или повреждения топливной системы.

Используйте стояночный тормоз как основной элемент фиксации, но не полагайтесь исключительно на него. Механизм может иметь люфт или сниженную эффективность, особенно на уклонах, что делает применение дополнительных средств обязательным.

Обязательные меры безопасности

Для надежной фиксации автомобиля выполните следующие действия последовательно:

Активируйте ручной тормоз до упора после остановки на ровной площадке.
Включите первую передачу (для МКПП) или режим «Parking» (для АКПП).
Установите противооткатные упоры минимум под два колеса одной оси:
- При работах со стороны заднего моста – под передние колеса
- При доступе к передней части – под задние колеса

Важно: Используйте только сертифицированные упоры из металла или плотной резины. Кирпичи, деревянные бруски или камни могут раскрошиться под нагрузкой. Убедитесь в плотном контакте упоров с шинами до начала работ.

Элемент фиксации	Назначение	Проверка перед работой
Стояночный тормоз	Блокировка задних колес	Отсутствие провисания троса, полный ход рычага
Противооткатные упоры	Механическая блокировка колес	Стабильное положение, отсутствие трещин, размер больше высоты протектора
Передача (МКПП/АКПП)	Дополнительная блокировка трансмиссии	Полное включение режима, исправность селектора

Перед поднятием домкратом дополнительно зафиксируйте колеса на противоположной стороне упорами. Никогда не работайте под автомобилем, опирающимся только на подъемное устройство – используйте страховочные подставки.

Техника сброса давления топлива через клапан Шредера

Клапан Шредера расположен на топливной рампе двигателя и предназначен для безопасного стравливания избыточного давления перед обслуживанием топливной системы. Его конструкция включает защитный колпачок и сердечник, аналогичный автомобильным шинным вентилям.

Правильный сброс давления предотвращает выброс топлива под напором при отсоединении топливопроводов или замене фильтра, снижая риск возгорания и травм. Работу выполняют на остывшем двигателе в проветриваемом помещении с соблюдением мер пожарной безопасности.

Пошаговая процедура сброса

Снимите защитный пластиковый колпачок с клапана Шредера на топливной рампе.
Подготовьте ветошь и ёмкость для сбора остатков топлива. Наденьте защитные очки.
Надавите отверткой (или специнструментом) на сердечник клапана, аналогично стравливанию воздуха из шины.
Удерживайте сердечник 10-15 секунд до полного прекращения шипящего звука выходящих паров.
Повторите пункты 3-4 2-3 раза для гарантированного сброса остаточного давления.
Протрите область клапана ветошью и установите колпачок обратно.

Важно: Не используйте для нажатия острые предметы – они могут повредить седло клапана. При появлении устойчивой струи топлива немедленно прекратите действие и проверьте исправность системы.

Ошибка	Последствие	Профилактика
Сброс на горячем двигателе	Воспламенение паров	Дождитесь остывания до 40-50°C
Попадание грязи в клапан	Заклинивание сердечника	Протрите область перед сбросом

Надежное удаление грязи с области установки фильтра

Перед началом любых манипуляций с топливной системой критически важно обесточить автомобиль, сняв клемму «минус» с аккумуляторной батареи. Убедитесь, что поблизости нет открытого огня, искр или источников нагрева – пары бензина чрезвычайно горючи и взрывоопасны.

Давление в топливной рампе должно быть полностью сброшено. Для этого после отключения АКБ можно попытаться запустить двигатель (он не заведется, но насос создаст кратковременное давление) или найти специальный клапан сброса давления в руководстве по ремонту вашей модели Нивы Шевроле. Дождитесь полного остывания компонентов выхлопной системы, если автомобиль недавно эксплуатировался.

Методы и средства для эффективной очистки

Очистка зоны установки топливного фильтра – ключевой этап, предотвращающий попадание абразивных частиц и грязи в топливную магистраль при замене. Используйте следующие методы:

Механическая очистка:
- Щетка с жесткой щетиной (лучше латунной или пластиковой): Тщательно сметите крупные частицы пыли, грязи, окалину ржавчины вокруг штуцеров фильтра и посадочных мест хомутов. Защитите глаза от попадания частиц!
- Сжатый воздух: Мощная струя воздуха из компрессора – лучший способ выдуть остатки пыли и мелкий мусор из всех щелей, труднодоступных мест и резьбовых соединений. Направляйте воздух от штуцеров фильтра в сторону от двигателя.
Химическая очистка:
- Обезжириватель / Очиститель карбюратора: Нанесите средство на ветошь или щетку. Аккуратно, но тщательно протрите корпус фильтра (особенно места контакта уплотнительных колец), штуцеры топливопроводов, кронштейн крепления. Избегайте попадания на резиновые детали (шланги, уплотнения), если средство не предназначено для них. Дайте полностью высохнуть.
- WD-40 или аналоги: Может помочь размягчить застарелую грязь или ржавчину на резьбовых соединениях хомутов или кронштейна перед их откручиванием, но не является заменой обезжириванию перед установкой нового фильтра.

После применения химических средств или если использовалась влажная ветошь, обязательно просушите всю очищенную область сжатым воздухом или чистой сухой ветошью. Малейшая влажность или остатки чистящего средства могут нарушить герметичность соединений.

Контроль чистоты: Перед установкой нового фильтра визуально и тактильно убедитесь, что поверхности абсолютно чистые, сухие и на них нет:

Песчинок, пыли, металлической стружки.
Остатков старого топлива, масляных или чистящих составов.
Признаков сильной коррозии на штуцерах (может потребовать замены шлангов или штуцеров).

Важные замечания:

Не используйте	Тряпки, оставляющие ворс; Абразивные материалы (наждачная бумага, металлические щетки из стали) на алюминиевых штуцерах или пластиковых деталях – высок риск повреждения.
Проверьте	Состояние резиновых топливных шлангов на предмет трещин, потертостей, размягчения. Замените при малейших сомнениях.
Замените	Старые, деформированные или ржавые хомуты на новые, соответствующие диаметру шланга (предпочтительно червячные или топливные "защелки").

Отсоединение входного топливопровода

Перед началом работ обязательно разместите ветошь под местом соединения топливопровода с фильтром. Это предотвратит попадание горючего на элементы двигателя или пол гаража при возможных подтёках. Убедитесь, что ветошь хорошо впитывает жидкость и полностью закрывает зону под фитингом.

Входной топливопровод (идущий от бака к фильтру) крепится к фильтру с помощью пластикового быстросъёмного фитинга. Найдите на корпусе фильтра маркировку «IN» или стрелку, указывающую направление потока топлива – это поможет идентифицировать нужный шланг. Проверьте, что ветошь надёжно зафиксирована под соединением.

Порядок действий

Сожмите пальцами пластмассовые усики фиксатора с двух сторон фитинга.
Потяните топливопровод вдоль оси по направлению от фильтра, удерживая фиксатор в утопленном положении.
При затруднённом снятии аккуратно поворачивайте шланг вокруг оси на 20-30 градусов, не прикладывая чрезмерных усилий.
После отсоединения сразу направьте торец шланга вверх, чтобы минимизировать вытекание остатков топлива на ветошь.

Важно:

Не используйте металлические инструменты для разжатия фиксатора – это может повредить пластиковые элементы.
При наличии остаточного давления в системе возможно резкое вытекание 20-50 мл топлива – будьте готовы оперативно направить поток ветошью.
Закройте отсоединённый шланг чистой заглушкой или плёнкой, чтобы предотвратить загрязнение магистрали.

Корректное отжатие фиксатора крепления шланга шлицевой отверткой

Для отсоединения топливных шлангов на Шевроле Нива используются быстросъемные фиксаторы типа "ёлочка". Их конструкция требует аккуратного и точного воздействия для предотвращения поломки.

Самый распространенный метод отжатия – использование плоской шлицевой отвертки подходящего размера. Правильное выполнение этой операции критично для сохранности пластикового фиксатора и герметичности соединения.

Пошаговый процесс отжатия фиксатора

Возьмите чистую шлицевую отвертку с шириной жала, примерно равной ширине прорези в фиксаторе (обычно подходит средняя отвертка). Убедитесь в чистоте области вокруг соединения.

Точное позиционирование:

Найдите пластиковую прорезь на внешнем кольце фиксатора (не на внутреннем штуцере).
Вставьте жало отвертки строго перпендикулярно оси шланга в эту прорезь, до упора. Держите отвертку ровно, без перекоса.

Аккуратное воздействие:

Одной рукой крепко удерживайте корпус фиксатора.
Другой рукой плавно и умеренно надавите отверткой вглубь прорези, отжимая внутренние лепестки фиксатора от штуцера.
Цель – почувствовать, как лепестки отходят от штуцера под давлением отвертки. Не прикладывайте чрезмерную силу.

Фиксация и снятие:

Удерживая отвертку в отжатом положении (лепестки фиксатора должны быть разведены), другой рукой потяните шланг вдоль оси соединения. Шланг должен относительно легко отсоединиться от штуцера.
Только после снятия шланга осторожно извлеките отвертку из фиксатора. Характерный щелчок часто сигнализирует о правильном отжатии и снятии.

Распространенная Ошибка	Последствие	Рекомендация
Отвертка вставлена под углом	Скол фиксатора, повреждение лепестков	Строго перпендикулярное положение отвертки
Чрезмерное усилие при нажатии	Поломка фиксатора или прорези	Плавное, умеренное давление
Попытка снять шланг без удержания отвертки в отжатом положении	Лепестки закусываются, шланг не снимается	Фиксируйте отжатие отверткой при снятии шланга
Использование слишком толстой или тонкой отвертки	Проскальзывание, повреждение прорези	Подберите отвертку по ширине прорези

Ключевое правило: Действуйте терпеливо и внимательно. Если фиксатор не поддается, перепроверьте позицию отвертки и прилагаемое усилие. Спешка и грубая сила – главные причины повреждения пластиковых элементов топливной системы.

Снятие металлического крепежного хомута с корпуса фильтра

Подготовьте ключ на 10 мм или крестовую отвертку, в зависимости от типа крепления хомута. Убедитесь в отсутствии давления в топливной системе, предварительно вынув предохранитель топливного насоса и запустив двигатель до полной остановки.

Найдите металлический хомут, который плотно охватывает корпус топливного фильтра и фиксирует его к кузову или раме автомобиля. Очистите резьбовые соединения и крепежные элементы от грязи, чтобы предотвратить заклинивание.

Последовательность демонтажа

Ослабьте крепежный болт хомута, вращая его против часовой стрелки:
- Для болтовых соединений используйте ключ на 10 мм
- Для винтовых соединений примените крестовую отвертку
Полностью выкрутите крепежный элемент, сохраняя шайбу и гровер при их наличии
Разведите верхнюю и нижнюю части хомута в стороны, освобождая захват вокруг фильтра
Аккуратно снимите хомут с корпуса фильтра, избегая резких движений

Важно: не прикладывайте чрезмерное усилие при откручивании во избежание срыва резьбы. Если болт закис, обработайте соединение проникающей смазкой WD-40 и выждите 10-15 минут перед повторной попыткой.

Тип крепежа	Инструмент	Особенности демонтажа
Болт с гайкой	Ключ на 10 мм	Фиксируйте гайку вторым ключом
Винт	Крестовая отвертка	Проверьте целостность шлица

После снятия хомута очистите его от коррозии и старой грязи перед установкой на новый фильтр. Проверьте целостность крепежных лепестков и отсутствие трещин в металле.

Осторожное извлечение старого фильтра вместе с колодкой проводов

Отсоединение колодки проводов требует особой аккуратности из-за хрупкости пластикового фиксатора и контактов. Резкое движение или приложение чрезмерного усилия может привести к поломке защелки или повреждению разъема, что потребует замены всей проводки.

Перед извлечением фильтра визуально определите тип фиксатора колодки: обычно это боковой язычок или верхний зажим. Очистите зону вокруг от грязи, чтобы частицы не попали в топливную магистраль при демонтаже.

Отсоедините колодку проводов:
- Нажмите пальцем на фиксатор до характерного щелчка
- Потяните разъем строго вдоль оси штекера без перекоса
- Не дергайте за провода – только за корпус разъема
Освободите фильтр от креплений:
- Отожмите металлическую скобу-держатель отверткой
- Снимите резиновые демпферы с направляющих
Извлеките модуль:
- Плавно потяните фильтр вниз, контролируя положение топливных трубок
- Сразу закройте открытые магистрали чистыми заглушками

Ошибка	Последствие	Профилактика
Резкий рывок колодки	Облом фиксатора, повреждение контактов	Плавное усилие без перекоса
Загрязнение магистрали	Засор форсунок	Очистка зоны перед демонтажем
Деформация трубок	Утечка топлива	Фиксация трубок при извлечении

Чистка площадки крепления от коррозии и дорожного налета

Перед установкой нового топливного фильтра тщательно подготовьте монтажную площадку на кузове автомобиля. Скопившаяся грязь, солевые отложения или очаги ржавчины нарушат плотность прилегания корпуса фильтра, что может вызвать вибрации и ускоренный износ детали.

Используйте металлическую щетку или абразивную губку для механического удаления крупных загрязнений и рыхлого слоя коррозии с поверхности кронштейна. Особое внимание уделите зоне контакта резиновых демпферов фильтра с кузовом – здесь требуется идеально чистая плоскость.

Технология обработки поверхности

После грубой очистки выполните следующие шаги:

Обезжирьте площадку специальным автоочистителем (например, Hi-Gear Degreaser) или уайт-спиритом
Удалите остатки окислов преобразователем ржавчины (нанесите состав кистью, выдержите 10-15 минут)
Зачистите мелкозернистой наждачной бумагой (P400-P600) до появления металлического блеска
Протрите поверхность чистой ветошью, исключая контакт с кожей рук

Для дополнительной защиты нанесите на высушенную площадку:

Тонкий слой цинкосодержащего грунта – предотвращает повторную коррозию
Антигравийное покрытие (при глубоком повреждении металла)
Монтажный герметик по периметру крепления (после установки фильтра)

Материал	Назначение	Важные нюансы
Преобразователь ржавчины	Нейтрализация окислов	Не применять в замкнутом пространстве
Аэрозольный антикоррозийный состав	Долговременная защита	Распылять с расстояния 20 см

Избегайте попадания абразивной пыли и химических реагентов в топливные магистрали. Проверьте целостность резиновых подушек крепления – трещины или деформация требуют замены демпферов перед установкой фильтра.

Обработка направляющих штифтов графитовой смазкой

Направляющие штифты топливного фильтра обеспечивают точное позиционирование корпуса при установке и предотвращают перекосы. Со временем на их поверхности образуются коррозия и загрязнения, затрудняющие свободное перемещение деталей.

Перед монтажом нового фильтра штифты необходимо тщательно очистить металлической щёткой или наждачной бумагой (мелкозернистой). Убедитесь, что поверхности стали гладкими, без задиров и остатков ржавчины.

Порядок обработки смазкой

Очистите штифты от пыли и следов старой смазки с помощью ветоши.
Нанесите тонкий слой высокотемпературной графитовой смазки (например, LIQUI MOLY Kupfer-Paste) на рабочую часть штифтов.
Равномерно распределите состав по всей поверхности пальцев вращательными движениями.
Избегайте попадания излишков смазки на резиновые уплотнители топливных магистралей.

Важно: графитовая смазка снижает трение, защищает от закисания и коррозии при контакте с топливом. Использование медных или силиконовых составов недопустимо – они разрушают резиновые элементы системы.

Важность правильной сборки: направление установки топливного фильтра

На корпусе топливного фильтра Шевроле Нива присутствует обязательная маркировка "IN" (вход) и "OUT" (выход). Стрелка "IN" должна быть направлена в сторону топливного насоса, расположенного в баке, так как фильтр рассчитан на определенное направление потока топлива. Игнорирование этой маркировки приведет к некорректной работе системы.

Внутренняя конструкция фильтра включает специальные перепускные клапаны и фильтрующий элемент, ориентированные на движение горючего строго от входа к выходу. Обратная установка нарушает гидравлические характеристики и блокирует ключевые защитные функции, спроектированные для сохранения работоспособности двигателя.

Риски при перепутывании направления

Повышенная нагрузка на насос: Топливному насосу требуется преодолевать дополнительное сопротивление фильтра, работая "наизнанку", что ускоряет его износ.
Недостаточная подача топлива: Мотор испытывает топливное голодание на высоких оборотах, сопровождающееся провалами мощности и детонацией.
Отказ перепускного клапана: При загрязнении фильтра клапан не срабатывает, прекращая подачу горючего полностью.
Преждевременный выход из строя: Бумажный элемент разрушается под обратным давлением, пропуская грязь в форсунки и регулятор давления.

Строгий запрет на перегиб проводки датчика воды

Проводка датчика уровня охлаждающей жидкости в Шевроле Нива требует особой осторожности при замене топливного фильтра. Любой перегиб или передавливание проводов нарушит целостность сигнальной цепи и вызовет ложные показания приборной панели. Особенно критично избегать заломов в районе пластикового разъёма – это слабое место конструкции.

Жёсткая фиксация жгута возле шлангов системы охлаждения исключает провисание и контакт с подвижными элементами. При повторной укладке проводов после обслуживания топливного фильтра обязательно сохраняйте заводской изгиб возле термостойкой изоляции. Даже минимальная деформация медных жил внутри изоляции может привести к обрыву цепи.

Последствия нарушения требований

Перегиб проводки датчика воды спровоцирует:

Постоянное горение индикатора перегрева на панели приборов
Некорректные показания уровня антифриза в расширительном бачке
Ложное срабатывание аварийной сигнализации системы охлаждения

Неправильное действие	Результат повреждения
Резкий перегиб под углом 90°	Обрыв токопроводящих жил
Передавливание хомутом	Замыкание проводов на массу
Натяжение при установке	Нарушение контакта в разъёме

При монтаже нового топливного фильтра контролируйте положение жгута относительно патрубков радиатора. Используйте штатные крепления и избегайте контакта проводки с вибрирующими деталями. Если после обслуживания появились признаки неисправности – немедленно проверьте целостность трассы от датчика до ЭБУ.

Установка нового фильтра с правильной ориентацией стрелки потока

Перед монтажом очистите посадочное место от грязи и визуально проверьте новый фильтр на соответствие маркировке оригинальной детали. Снимите защитную плёнку с корпуса, убедитесь в наличии уплотнительных колец на штуцерах и отсутствии механических повреждений.

Ориентируйтесь на литую стрелку направления топливного потока (нанесена на металлический корпус или пластиковый кожух). Расположите фильтр так, чтобы стрелка указывала от топливного бака к двигателю – от штуцера "ВХОД" (IN) к штуцеру "ВЫХОД" (OUT). Неправильная установка вызовет повышенное сопротивление и нарушение работы топливной системы.

Ключевые шапы подключения

Наденьте топливные шланги на соответствующие штуцеры фильтра (входной патрубок от бака → IN, выходной к двигателю → OUT).
Затяните хомуты с усилием 1.5-2 Н·м, избегая перекоса и повреждения штуцеров.
Проверьте фиксацию фильтра в штатном креплении – корпус не должен смещаться или вибрировать.

Важно: После установки запустите двигатель и проконтролируйте герметичность соединений при рабочем давлении (3.8-4.0 бар). Признаки корректной работы – устойчивые обороты холостого хода и отсутствие подтёков топлива.

Бережное подключение колодки электропроводки датчика воды

При установке нового топливного фильтра с функцией сепарации воды критически важно правильно подключить разъем датчика наличия воды в отстойнике. Колодка электропроводки выполнена из хрупкого пластика и содержит тонкие контакты, требующие аккуратного обращения для предотвращения повреждений. Неправильная фиксация может вызвать нарушение сигнала о заполнении водяной камеры.

Перед подключением тщательно очистите контактную группу на датчике и ответной части колодки от грязи и следов коррозии с помощью очистителя электрооборудования. Убедитесь в отсутствии деформации фиксаторов и совпадении направляющих пазов. Механическое усилие должно прикладываться строго перпендикулярно плоскости соединения.

Правильная последовательность подключения

Совместите колодку с разъемом датчика, ориентируясь по маркировке положения ключа
Легким нажатием до щелчка зафиксируйте корпус разъема без перекоса
Проверьте надежность крепления: потяните колодку на себя без усилия
Проконтролируйте отсутствие перегибов и натяжения проводов

Запрещено:

Прикладывать избыточное усилие при соединении
Дергать за провода при отсоединении
Использовать металлические инструменты для принудительной фиксации

После запуска двигателя убедитесь в отсутствии сигнала "вода в топливе" на приборной панели при пустом отстойнике. Ошибка подключения обычно проявляется постоянным горением индикатора или кодом неисправности в памяти ЭБУ.

Ручное затягивание нового металлического хомута крепления

Перед затяжкой убедитесь, что топливный фильтр установлен в правильной ориентации (стрелка на корпусе указывает направление потока топлива от бака к двигателю), а шланги плотно надеты на штуцеры на всю длину посадочной зоны. Фильтр должен располагаться без перекосов, параллельно плоскости крепления.

Затягивайте хомут вручную с помощью крестовой или плоской отвертки, вращая винт по часовой стрелке до ощутимого сопротивления. Избегайте применения электроинструмента – это может привести к повреждению резьбы или деформации хомута.

Правила безопасной затяжки

Выполняйте равномерное затягивание с двух сторон хомута (если конструкция позволяет), чтобы обеспечить равномерное давление по окружности шланга.
Контролируйте усилие: шланг должен быть надежно зафиксирован, но не пережат. Признак правильной затяжки – отсутствие подтекания топлива под давлением и невозможность провернуть шланг на штуцере руками.
После запуска двигателя визуально проверьте область соединения на предмет утечек при работающем моторе и повышенном давлении в системе.

Критические ошибки: Перетяжка вызывает деформацию шланга или срыв резьбы винта, недостаточное усилие приводит к просачиванию топлива. Всегда используйте хомуты, соответствующие диаметру шланга и рекомендованные производителем.

Этап контроля	Действие
После затяжки (до запуска)	Попытка ручного смещения шланга вдоль штуцера
При работающем двигателе	Осмотр соединения на наличие капель топлива или запаха
Через 50-100 км пробега	Повторная проверка герметичности

Подключение выходного топливопровода с заменой колец

После установки нового фильтра и замены уплотнительных колец на штуцерах, приступайте к подключению выходного топливопровода. Убедитесь, что кольца правильно размещены в канавках штуцера и не имеют перекручиваний. Смажьте кольца чистым моторным маслом для облегчения сборки и предотвращения повреждений при соединении.

Аккуратно наденьте топливопровод на выпускной штуцер фильтра до характерного щелчка фиксатора. Проверьте надёжность крепления: потяните трубку на себя – она не должна отсоединяться. Убедитесь, что трубка не перегнута и не контактирует с подвижными элементами подкапотного пространства.

Ключевые этапы подключения

Наденьте новые уплотнительные кольца (обычно синего цвета) на штуцер трубки
Совместите фиксатор трубки с пазом на штуцере фильтра
Резким нажатием до щелчка зафиксируйте соединение
Проверьте отсутствие перегибов топливной магистрали

Элемент	Тип уплотнения	Особенности монтажа
Выходной штуцер фильтра	Резиновое кольцо (Ø 8 мм)	Требует смазки маслом перед установкой
Быстросъёмное соединение	Пластиковый фиксатор	Щелчок при правильной фиксации

Особое внимание уделите целостности фиксатора – при наличии трещин или сколов деталь подлежит замене. После подключения запустите двигатель и проверьте соединение на предмет течей при рабочем давлении в системе (3.5-4 атм). При обнаружении просачивания топлива заглушите мотор и повторно зафиксируйте трубку.

Контроль надёжности всех соединений и фиксаторов шлангов

После установки нового фильтра тщательно проверьте герметичность всех соединений топливной магистрали. Запустите двигатель и внимательно осмотрите места присоединения шлангов к фильтру, топливному насосу и рампе на предмет подтёков. Давление в системе может достигать 3-4 атмосфер, поэтому даже микротрещины или неплотные хомуты приведут к утечке горючего.

Особое внимание уделите фиксации пластиковых защёлок на быстросъёмных соединениях. Убедитесь, что каждый фиксатор полностью защёлкнулся с характерным кликом и не имеет люфта. Механические повреждения хомутов или перекручивание шлангов при монтаже недопустимы – это создаст точки напряжения и преждевременного износа.

Критические элементы для проверки

Хомуты на впускном/выпускном патрубках: Затяните с усилием 2-4 Н·м, исключая пережим резины
Быстросъёмные фиксаторы: Проверьте целостность стопорных усиков и отсутствие трещин в корпусе
Топливопровод под днищем: Убедитесь в отсутствии контакта с подвижными элементами подвески
Уплотнительные кольца: При замене фильтра обязательна установка новых колец из ремкомплекта

Тип соединения	Метод контроля	Риск при нарушении
Резьбовые штуцеры	Диагностика моментом затяжки (15-25 Н·м)	Срыв резьбы или деформация уплотнений
Резиновые шланги	Визуальный осмотр на вздутие или трещины	Разрыв магистрали при нагрузке
Нейлоновые трубки	Проверка соосности соединений	Заломы и нарушение подачи топлива

Визуальная проверка отсутствия подтеканий после запуска двигателя

После установки нового топливного фильтра и запуска двигателя критически важна визуальная проверка на отсутствие подтеканий топлива в области фильтра и соединений. Дайте двигателю поработать 2-3 минуты на холостых оборотах, чтобы система топливоподачи вышла на рабочее давление.

Внимательно осмотрите корпус фильтра, места соединения шлангов с штуцерами и точки крепления к кузову. Используйте фонарик для улучшения обзора в труднодоступных местах. Обратите особое внимание на зажимные хомуты и уплотнительные кольца.

Ключевые зоны контроля и действия при обнаружении течи

Основные точки возможных подтеканий:

Входной/выходной штуцеры фильтра – проверка плотности посадки топливных шлангов
Резьбовые соединения (если фильтр имеет сливную пробку или датчик давления)
Уплотнительные резинки в местах крепления пластиковых колодок
Корпус фильтра – осмотр на предмет заводского брака или механических повреждений

При обнаружении даже незначительных капель топлива:

Немедленно заглушите двигатель
Проведите визуальную локализацию источника течи
Ослабьте хомут и проверьте правильность установки шланга (должен быть слышен характерный щелчок при посадке на штуцер)
Затяните хомуты динамометрическим ключом с усилием 1.5-2 Н·м
При повреждении уплотнителей – замените комплект колец

Признак проблемы	Возможная причина	Способ устранения
Мокрые пятна у штуцеров	Недожатый хомут или перекос шланга	Переустановка шланга с контролем посадки
Капли на корпусе фильтра	Трещина корпуса или брак	Замена фильтра в сборе
Течь в резьбовых соединениях	Отсутствие герметика или срыв резьбы	Нанесение анаэробного герметика или замена штуцера

Не запускайте двигатель повторно до полного устранения течи! Используйте ветошь для удаления остатков топлива с деталей перед повторной проверкой. Убедитесь в отсутствии запаха бензина в салоне при дальнейшей эксплуатации автомобиля.

Особая осторожность при утилизации старого фильтра

Отработанный топливный фильтр Шевроле Нива содержит значительное количество горючего, пропитавшего фильтрующий элемент и корпус. Остатки бензина или дизельного топлива сохраняют легковоспламеняющиеся свойства даже после демонтажа и длительного пребывания на открытом воздухе.

Механическое повреждение корпуса при транспортировке или случайное попадание искры при контакте с металлическими поверхностями могут мгновенно спровоцировать возгорание. Особенно опасны пары топлива, скапливающиеся в замкнутом пространстве фильтра, которые способны воспламениться от малейшего источника огня.

Ключевые правила безопасной утилизации

Исключите открытый огонь: Запрещено курить, использовать сварочное оборудование или резать корпус углошлифовальной машинкой вблизи демонтированного фильтра.
Просушите элемент: Перед утилизацией выдержите фильтр минимум 24 часа в проветриваемом месте вдали от жилых помещений и нагревательных приборов для испарения остатков топлива.
Используйте герметичную тару: Поместите отработанный фильтр в непроницаемую пластиковую или металлическую ёмкость с плотно закрывающейся крышкой (специализированные контейнеры для ГСМ).

Важно: Категорически запрещено выбрасывать фильтр в бытовой мусор, канализацию или на грунт. Сдавайте его только в специализированные пункты приёма опасных отходов или сервисные центры, имеющие лицензию на утилизацию ГСМ. Игнорирование этих мер создаёт прямую угрозу пожара и загрязнения окружающей среды.

Особенности "прокачки" топливной системы на дизельных версиях

Дизельные модификации Шевроле Нива оснащены топливной системой высокого давления (ТНВД), крайне чувствительной к наличию воздуха. После замены фильтра или при попадании воздуха в магистраль (например, из-за полного расхода топлива) обязательна процедура удаления воздушных пробок для восстановления работоспособности двигателя.

Отсутствие "прокачки" приведет к затрудненному пуску или полной невозможности запуска мотора, так как воздух в системе препятствует созданию необходимого давления для впрыска топлива в цилиндры. Процедура требует аккуратности и соблюдения последовательности действий.

Ключевые этапы и особенности прокачки

Обязательная подготовка:

Заполните топливный фильтр чистой соляркой до краев перед установкой (упростит процесс).
Проверьте герметичность всех соединений на подводящей и отводящей магистралях после замены фильтра.
Убедитесь в наличии топлива в баке (не менее 1/4).

Порядок удаления воздуха (ручная прокачка):

Откройте сливную пробку на корпусе топливного фильтра (обычно расположена сверху или сбоку).
Несколько раз качните ручным подкачивающим насосом (грушей), встроенным в топливную магистраль. Качайте до тех пор, пока из отверстия пробки не пойдет плотная струя топлива без пузырьков воздуха.
Затяните сливную пробку с рекомендуемым моментом.
Прокачайте систему дальше с помощью груши до появления ощутимого сопротивления (это указывает на создание давления).
Попробуйте запустить двигатель. Если мотор не запускается или работает неустойчиво, повторите пункты 1-4.

Важные нюансы:

Избегайте попадания топлива на элементы двигателя (особенно горячие) и ремни привода.
На некоторых моделях может потребоваться ослабление гаек на топливных форсунках для выпуска воздуха на завершающем этапе (после ручной прокачки). Затягивайте их сразу после появления топлива.
При частых повторных завоздушиваниях ищите причину подсоса воздуха (трещины в шлангах, износ уплотнений, негерметичность соединений).

Первые сутки эксплуатации: наблюдение за поведением машины

После замены топливного фильтра на Шевроле Нива уделите особое внимание работе двигателя в течение первых 24 часов эксплуатации. Крайне важно отслеживать любые отклонения от привычной работы силового агрегата, так как они могут указывать на проблемы с установкой или наличие воздуха в топливной магистрали.

Заведите мотор и дайте ему поработать на холостых оборотах 3-5 минут, прислушиваясь к посторонним шумам или вибрациям. Проверьте отсутствие запаха бензина и визуальных подтеков в районе фильтра и соединений топливопроводов – это критично для безопасности.

Ключевые параметры для контроля:

Стабильность холостого хода: стрелка тахометра не должна "плавать", допустимы колебания в пределах ±50 об/мин.
Динамика разгона: при плавном и резком нажатии педали газа не должно быть провалов, рывков или задержки отклика.
Рабочая температура: двигатель должен прогреваться до стандартных 90°C без перегрева даже в пробках.

При движении по разным режимам (город, трасса) обратите внимание на:

Отсутствие самопроизвольного снижения мощности на подъемах.
Плавность переключения передач без дерганий.
Ровную работу мотора при движении накатом.

Симптом	Возможная причина	Действия
Троение двигателя	Воздушная пробка в топливной системе	Повторная прокачка топливной магистрали
Повышенный расход топлива	Негерметичность соединений	Проверка затяжки хомутов
Затрудненный пуск	Слабое давление в рампе	Диагностика топливного насоса

Любое из перечисленных отклонений требует немедленной остановки и диагностики. Не игнорируйте даже незначительные изменения в работе авто – своевременное вмешательство предотвратит серьезные поломки.

Признаки неполадок при некорректной установке: потеря мощности

Неправильный монтаж топливного фильтра на Шевроле Нива провоцирует нарушение потока горючего, что незамедлительно отражается на динамике автомобиля. Основным индикатором становится резкое снижение мощности двигателя, особенно заметное при разгоне или движении под нагрузкой.

Проблема усугубляется при попытке резко ускориться – автомобиль "захлебывается", не реагируя на педаль газа. Это происходит из-за критического падения давления в топливной рампе, вызванного ограниченной пропускной способностью фильтра или подсосом воздуха.

Характерные симптомы и последствия

Помимо общей "вялости" мотора наблюдаются специфические признаки:

Рывки и провалы при наборе скорости
Неустойчивые обороты на холостом ходу
Самопроизвольная остановка двигателя после запуска
Увеличение расхода топлива из-за нарушенного смесеобразования

Критичные ошибки монтажа, вызывающие проблему:

Перепутанное направление потока (стрелка на корпусе не совпадает с движением топлива)
Негерметичность соединений, приводящая к подсосу воздуха
Пережатие или деформация топливных шлангов
Использование нештатных хомутов или уплотнителей

Симптом	Причина некорректной установки	Риск для двигателя
Двигатель глохнет под нагрузкой	Сильный подсос воздуха	Прогорание поршней
Долгий запуск после замены	Утечка топлива в соединениях	Повреждение катализатора
Детонация при разгоне	Обратная установка фильтра	Разрушение поршневых колец

Игнорирование перечисленных признаков ведет к ускоренному износу топливного насоса и риску обеднения смеси. Это провоцирует перегрев двигателя и критичные повреждения ЦПГ. Незамедлительная проверка герметичности магистрали и правильности ориентации фильтра – обязательное действие при проявлении симптомов.

Периодичность замены топливного фильтра на Шевроле Нива

Замена топливного фильтра на Шевроле Нива выполняется с интервалом 15 000–20 000 км согласно регламенту производителя. Этот период учитывает типичные условия эксплуатации и качество российского топлива.

Внеплановую замену проводят при появлении симптомов засора, независимо от пробега. Игнорирование сроков приводит к падению давления в топливной рампе, перегрузке бензонасоса и риску внезапной остановки двигателя.

Симптомы требующие срочной замены

Затрудненный пуск двигателя (особенно "на холодную")
Провалы мощности при резком нажатии педали газа
Неустойчивые обороты холостого хода
Самопроизвольная остановка мотора на малых оборотах

На сокращение межсервисного интервала влияют:

Фактор	Рекомендуемый пробег
Постоянная езда по бездорожью	до 15 000 км
Заправка низкокачественным топливом	10 000–15 000 км
Эксплуатация в пыльных регионах	12 000–15 000 км

Для продления ресурса фильтра используйте оригинальные запчасти GM 95506373 или аналоги с системой очистки воды. При замене проверяйте герметичность соединений и целостность дренажной пробки.

Список источников

Для подготовки статьи о замене и обслуживании топливного фильтра на Шевроле Нива использовались проверенные технические материалы и экспертные данные. Эти источники обеспечивают достоверность инструкций и рекомендаций по процедуре.

Актуальность информации подтверждена сопоставлением данных из официальной документации и практического опыта специалистов. Это гарантирует корректное описание процесса для различных модификаций модели.
