Замки багажника ВАЗ 2109 - установка, замена, ремонт и рекомендации

Статья обновлена: 18.08.2025

Исправный замок багажника ВАЗ 2109 обеспечивает безопасность груза и защиту от взлома.

Неисправности механизма создают неудобства в эксплуатации и требуют немедленного вмешательства.

В статье детально рассмотрены этапы установки нового замка, процедура замены изношенного узла и методы ремонта типовых поломок.

Советы автомехаников помогут избежать распространённых ошибок и продлить срок службы механизма.

Подготовка инструментов для демонтажа замка

Перед началом работ соберите полный комплект инструментов – это исключит паузы в процессе разборки и снизит риск повреждения деталей. Убедитесь, что все предметы чистые и исправны, особенно режущие кромки и наконечники отверток.

Организуйте рабочее место: обеспечьте хорошее освещение зоны крепления замка багажника ВАЗ 2109, освободите пространство вокруг крышки от посторонних предметов. Рекомендуется использовать магнитный лоток для мелких крепежей.

Перечень необходимых инструментов

Отвертки:
- Крестообразная (размер PH2)
- Плоская (ширина 5-6 мм)
Головки или торцевые ключи на 8 мм и 10 мм с трещоткой
Кусачки-бокорезы для стяжек или хомутов
Пинцет для извлечения стопорных колец
Фонарик с узким лучом

Инструмент	Цель применения
WD-40 или аналог	Обработка закисших соединений
Защитные перчатки	Предотвращение порезов о металлические кромки
Контейнер для метизов	Сортировка винтов и пружин

Особое внимание уделите крепежным элементам: заранее проверьте состояние головок винтов. При обнаружении повреждений шлицов подготовьте экстрактор или напильник для нарезки новых граней. Для фиксации пружин механизма используйте монтажную ленту – это предотвратит их неконтролируемое смещение при снятии замка.

Пошаговый алгоритм снятия старого замка

Перед началом работ подготовьте необходимые инструменты: крестовую и плоскую отвёртки, пассатижи, торцевой ключ на 10. Убедитесь, что автомобиль стоит на ровной поверхности с включённым ручным тормозом.

Откройте багажник и снимите пластиковую обшивку с внутренней стороны пятой двери. Для этого аккуратно подденьте фиксаторы крепления отвёрткой, начиная с верхних элементов. Сложите крепёжные клипсы в отдельную ёмкость, чтобы избежать потерь.

Процесс демонтажа

Отсоедините тяги привода: снимите металлические скобы, фиксирующие тяги на рычагах замка, используя пассатижи. Запомните их положение для последующей сборки.
Отключите контактную группу: нажмите на пластиковый фиксатор разъёма электропроводки и аккуратно отсоедините колодку от замка.
Выкрутите крепёжные болты: торцевым ключом на 10 открутите три гайки, удерживающие корпус замка с внутренней стороны двери. Придерживайте болты снаружи отвёрткой, чтобы они не проворачивались.
Извлеките замок: проведите корпус узла через технологическое отверстие в двери, одновременно выводя наружу тяги управления и провода. Следите, чтобы элементы не повредили лакокрасочное покрытие.
Снимите наружную декоративную накладку: подденьте отвёрткой пластиковую окантовку замка с внешней стороны двери и демонтируйте её отдельно.

Внимательно осмотрите посадочное место и тяги. Очистите область от грязи и коррозии металлической щёткой. Проверьте целостность рычагов и крепёжных отверстий перед установкой нового замка.

Диагностика неисправностей механизма блокировки

Проверка начинается с определения характера поломки: механический отказ (заедание, физические повреждения) или проблемы с приводом (обрыв тяги, расшатывание крепежей). Ключевые симптомы – невозможность открыть/закрыть багажник ключом или кнопкой салона, самопроизвольное открытие во время движения, посторонние скрипы при работе замка.

Исключите простые причины: проверьте отсутствие деформации крышки багажника после ДТП, убедитесь в чистоте личинки замка (песок, грязь), осмотрите ключ на предмет износа бороздок. Обязательно протестируйте дубликатором – это поможет выявить проблемы с копированием ключа.

Методы выявления типовых неполадок

Симптом	Вероятная причина	Способ проверки
Ключ проворачивается вхолостую	Сломана тяга привода, износ кулачка личинки	Снимите обивку багажника, визуально оцените движение тяги при повороте ключа
Замок открывается рывками	Пересохшая смазка, коррозия внутри механизма	Обработайте личинку WD-40, проверьте плавность хода после очистки
Багажник не фиксируется	Износ язычка замка, ослабление крепежной пластины	Проверьте люфт ответной планки, степень зацепа язычка

Дополнительные этапы диагностики:

Проверка петель багажника – перекос при проседании мешает сцеплению язычка с планкой
Контроль целостности пластиковых тяг – трещины на креплениях приводят к разрыву связи
Тест усилием – при закрытии слегка придавите крышку: если фиксация происходит – требуется регулировка замка

После локализации проблемы выполните:

Чистку механизма сжатым воздухом
Смазку графитовой смазкой (не маслом!)
Затяжку ослабших крепежных болтов
Юстировку положения ответной планки

Ремонт заклинившей личинки замка багажника ВАЗ 2109

При заклинивании личинки замка багажника ВАЗ 2109 первым делом исключите банальные причины: проверьте ключ на деформацию или загрязнение, убедитесь в отсутствии механических препятствий в скважине (песок, лед, посторонние предметы). Попробуйте вставить ключ до упора и одновременно слегка покачивать его вверх-вниз при повороте – иногда этого достаточно для срабатывания.

Если ключ не проворачивается, потребуется демонтаж замка. Откройте багажник (при невозможности – воспользуйтесь аварийной клавишей в салоне или доступом через спинку заднего сиденья). С внутренней стороны крышки снимите обшивку, открутите крепежные гайки, фиксирующие замок, и снимите тяги привода с рычагов механизма. Аккуратно выведите корпус замка наружу вместе с личинкой.

Этапы ремонта личинки

Очистка и смазка: Тщательно промойте личинку очистителем карбюратора или WD-40. Вставьте ключ и несколько раз энергично проверните его для распределения состава. После очистки нанесите графитовую смазку (НИГРИЛ или аналоги) – масло и Литол нежелательны.
Дефектовка: Если вращение остается тугим, разберите личинку. Аккуратно выбейте стопорный штифт с тыльной стороны, извлеките пружины и шайбы-сувальды. Осмотрите детали:
- Сломанные пружины замените на новые.
- Зазубренные или деформированные сувальды аккуратно обработайте надфилем.
- Сильно изношенный сердечник требует замены личинки целиком.
Сборка: Установите сувальды и пружины в правильной последовательности (ориентируйтесь по меткам или форме пазов). Забейте штифт, убедитесь в плавном ходе ключа.

Проблема	Решение	Примечание
Ключ вставляется, но не проворачивается	Очистка, смазка, проверка сувальд	Частая причина – засор
Ключ проворачивается с большим усилием	Замена пружин, полировка сувальд	Износ пружин
Ключ не извлекается	Регулировка положения замка, замена личинки	Перекос механизма

После ремонта установите замок на место, подключите тяги и проверьте работу 5-10 разами до фиксации. Регулируйте положение замка гайками крепления, если крышка закрывается туго или с перекосом. При невозможности восстановления (например, сломан поворотный кулачок личинки) замените узел целиком – ремонт отдельных внутренних элементов часто нерентабелен.

Замена сломавшихся пружин фиксатора

Для замены сломанных пружин фиксатора потребуется демонтировать замок багажника с автомобиля. После снятия обивки и защиты открутите крепежные гайки (обычно 13мм ключ), отсоедините тяги привода и трос, затем снимите сам замок вместе с фиксатором (усиком). Работа в ограниченном пространстве багажного отсека требует аккуратности, мелкие детали легко теряются.

Разберите замок на верстаке, сняв стопорное кольцо с оси фиксатора и отогнув фиксирующие усики крышки (если применимо). Извлеките сердечник замка, если он мешает. Сломанные пружины фиксатора находятся внутри корпуса замка и удерживают его "язык" в правильном положении. Аккуратно извлеките обломки старой пружины (пружин), очистите посадочные места от грязи и ржавчины.

Установка новых пружин и сборка

Установите новую пружину (или пружины, в зависимости от конструкции вашего замка) точно на свое штатное место. Убедитесь, что она правильно зацепилась за выступы внутри корпуса замка и за сам фиксатор. Пружина должна обеспечивать четкое, упругое перемещение фиксатора между открытым и закрытым положением. Соберите замок в обратной последовательности, аккуратно заправив пружину, установив сердечник (если снимали) и зафиксировав крышку стопорным кольцом или усиками.

Критически важно:

Используйте пружины ТОЧНОГО типа и размера. Пружины от замков других моделей ВАЗ (например, 2108, 2110) или неоригинальные низкого качества часто не обеспечивают нужного усилия и быстро ломаются снова.
Перед установкой замка обратно на автомобиль обязательно проверьте его работу вручную. Фиксатор должен четко щелкать при "захлопывании" и надежно удерживаться, а при нажатии на привод (рукой или отверткой) – легко освобождаться.

После успешной проверки установите замок на место, подключите тяги привода и трос, затяните крепежные гайки. Отрегулируйте положение замка или фиксатора на кузове, если багажник закрывается туго или не фиксируется. Установите на место защиту и обивку.

Тип пружины	Особенности	Рекомендация
Оригинальная (заводская)	Надежная, но может быть сложно найти новую	Лучший вариант, если доступна
Качественная неоригинальная (проверенные бренды)	Доступнее оригинала, но качество варьируется	Хорошая альтернатива, выбирать внимательно
Дешевая неоригинальная / От других моделей	Неподходящая жесткость/размер, быстро ломается	Избегать! Приведет к повторной поломке

Совет: При сборке замка, особенно при установке стопорного кольца или заправке пружины, работайте внутри прозрачного полиэтиленового пакета. Это предотвратит неконтролируемый "выстрел" и потерю мелких деталей при случайном соскальзывании инструмента.

Правильная установка нового замка

Снимите старый замок, открутив крепежные болты (обычно 13-мм головкой) из салонной стороны пятой двери. Отсоедините тяги привода и электрический разъем центрального замка при его наличии. Очистите посадочное место от грязи и коррозии металлической щеткой.

Проверьте совпадение геометрии нового замка со старым образцом. Убедитесь, что крепежные отверстия и штырь фиксатора полностью идентичны. Смажьте механизм замка и тяги графитовой смазкой перед монтажом.

Пошаговая установка

Заведите тяги в соответствующие пазы замка до характерного щелчка
Приложите замок к посадочному месту, совместив фиксирующий штырь с отверстием в кузове
Затяните крепежные болты с усилием 15-20 Н∙м, избегая перекоса механизма
Подключите электрический разъем (если применяется блокировка с приводом)

Обязательно выполните регулировку: Закройте багажник и проверьте усилие срабатывания. Если требуется чрезмерное усилие или замок не фиксируется, ослабьте крепеж и сместите механизм на 1-2 мм. Добейтесь плавного закрывания без дополнительного поддавливания крышки.

После установки проверьте:

Срабатывание ключа во всех положениях
Автоматическую блокировку при закрытии двери (для ЦЗ)
Отсутствие перекоса уплотнителя багажника

Настройка положения замка для четкого закрывания

Правильная настройка положения замка багажника критически важна для надежной фиксации крышки и предотвращения дребезжания во время движения. Неверная регулировка приводит к чрезмерному усилию при закрытии, самопроизвольному открытию или повреждению ответной планки.

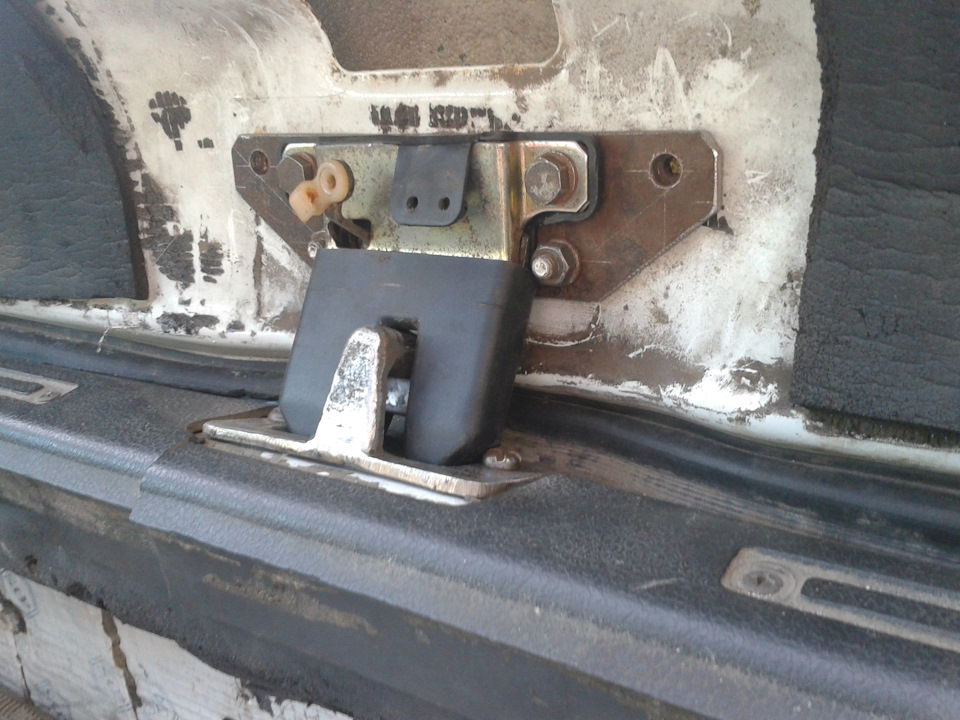

Основным методом регулировки является перемещение ответной части замка (петли-скобы) на кузове автомобиля. Для доступа к крепежным элементам необходимо открыть багажник и снять обивку с внутренней стороны крышки, предварительно открутив фиксирующие пластиковые клипсы или саморезы.

Пошаговый процесс регулировки

Инструменты: ключ на 10, крестовая отвертка, пассатижи.

Ослабьте два крепежных болта ответной планки замка на кузове (не снимайте полностью)
Попросите помощника закрыть багажник до момента защелкивания язычка замка
Через технологические отверстия сместите планку в нужном направлении:
- Вверх/вниз – если крышка проседает или требует сильного удара
- Влево/вправо – при перекосе или несимметричном прилегании
Зафиксируйте положение, плавно затягивая болты крест-накрест
Проверьте работу замка на всех этапах закрытия (предварительный щелчок, полная фиксация)

Признаки правильно отрегулированного замка:

Параметр	Норма
Усилие закрытия	Легкое движение крышки с фиксацией с высоты 20-30 см
Зазор по периметру	Равномерный (3-5 мм) без перекосов
Вибрации при движении	Отсутствие стуков и дребезжания

Важно: После регулировки смажьте механизм замка и петли графитовой смазкой. При отсутствии положительного результата проверьте износ язычка замка и деформацию крышки багажника.

Регулярная обработка замка багажника ВАЗ 2109 графитовой смазкой предотвращает заедание, коррозию контактных групп и износ механизма. Пренебрежение процедурой ведет к заклиниванию личинки, обрыву ключа или полному выходу узла из строя, особенно в зимний период.

Графит образует тонкий износостойкий слой, не притягивающий пыль и грязь, сохраняет рабочие свойства при экстремальных температурах (-40°C до +120°C). Это выгодно отличает его от жидких масел и WD-40, которые вымывают заводскую смазку и временно устраняют проблему.

Порядок обработки графитовой смазкой

Необходимые материалы: баллончик с графитовой смазкой (спрей), чистая ветошь, щетка с мягким ворсом, резиновые перчатки.

Пошаговая инструкция

Откройте багажник и очистите личинку замка от видимой гряжи сухой ветошью.
Встряхните баллончик со смазкой 15-20 секунд.
Введите тонкую трубку-насадку в замочную скважину.
Короткими нажатиями (1-2 секунды) распылите смазку внутрь механизма, проворачивая ключ в рабочее положение для равномерного распределения.
Удалите излишки средства ветошью с поверхности личинки.
Проверните ключ 5-7 раз для полной активации смазки.

Важные нюансы:

Частота обработки: каждые 6 месяцев или после длительной эксплуатации в условиях высокой влажности.
Альтернатива аэрозолю: жидкий графит (наносится шприцем) или порошок (задувается грушей).
Ошибки: использование литола, солидола (загустевают на морозе), силиконовых спреев (не обеспечивают долговременную защиту трущихся пар).

Ситуация	Действие
Замок не проворачивается после нанесения	Повторите распыление, аккуратно пошевелите ключом
Посторонние шумы при работе	Очистите скважину сжатым воздухом перед смазкой
Ключ туго вставляется	Проверьте механизм на предмет деформации или поломки

Экспертное заключение: Графитовая смазка – обязательный этап ТО замка багажника ВАЗ 2109. При появлении устойчивого заедания или скрежета после обработки диагностируйте личинку на износ секретного механизма – вероятна замена узла.

Критерии выбора качественного замка-аналога ВАЗ 2109

При подборе аналога штатного замка багажника ВАЗ 2109 ключевое внимание уделяется совместимости геометрии и крепежных элементов. Корпус изделия должен точно повторять контуры оригинальной детали, включая расположение монтажных отверстий и зацепления тяги привода. Отклонения даже в 1-2 мм приведут к сложностям установки или некорректной работе механизма.

Материалы изготовления напрямую влияют на ресурс: корпус обязан быть металлическим (предпочтительно штампованная сталь), а не пластиковым. Проверяйте качество личинки – она должна плавно проворачиваться ключом без заеданий. Уплотнители вокруг замочной скважины обязаны быть эластичными и плотно прилегать для защиты от влаги и пыли.

Ключевые параметры оценки

Механическая прочность
- Толщина металла корпуса – не менее 1.2 мм
- Отсутствие люфта в подвижных частях запорного язычка
Защита от коррозии
- Наличие гальванического покрытия (цинкование)
- Антифрикционная смазка внутренних узлов
Комплектация
- Наличие крепежных винтов и регулировочных тяг
- Совпадение резьбы штатных болтов

Параметр	Нормальное значение	Риски при нарушении
Ход язычка	10±0.5 мм	Самопроизвольное открывание
Усилие срабатывания	3-5 кг	Износ привода или деформация тяги

Важно: При тестировании перед покупкой проверяйте синхронность работы – поворот ключа должен одновременно отводить язычок и активировать микровыключатель подсветки багажника. Отдавайте предпочтение производителям с маркировкой ГОСТ Р 41.18-2001 на упаковке.
