Замки зажигания ВАЗ 2109 - модели и характеристики

Статья обновлена: 18.08.2025

Замок зажигания – критически важный узел управления системами автомобиля ВАЗ 2109.

Он отвечает за запуск двигателя, подачу питания на электрооборудование и обеспечивает противоугонную функцию.

В статье рассмотрены существующие модели замков зажигания для "девятки", их конструктивные особенности и ключевые технические характеристики.

Отличия моделей ВАЗ 2110 и ВАЗ 2109 по разъёмам проводки

В ВАЗ 2109 применяется 4-контактный разъём замка зажигания с классической распиновкой: постоянный "+" (30), питание зажигания (15), стартер (50) и дополнительная линия (30/1) для габаритов. Цвета проводов стандартизированы: коричневый (30), синий (15), красный (50) и чёрный (30/1). Совместим с большинством карбюраторных модификаций "Самара".

ВАЗ 2110 оснащён 6-контактным разъёмом из-за интеграции иммобилайзера и сложной электроники. Добавлены контакты для шины диагностики (K-Line) и антенны иммобилайзера. Распиновка включает: постоянный "+" (30), зажигание (15/1 и 15/2), стартер (50), ACC (доппитание) и два контакта под иммобилайзер. Цветовая маркировка отличается: например, жёлто-чёрный (K-Line), оранжевый (ACC).

Ключевые различия

Критерий	ВАЗ 2109	ВАЗ 2110
Тип разъёма	4-пиновый	6-пиновый
Иммобилайзер	Отсутствует	Интегрирован (2 контакта)
Диагностика	Не предусмотрена	K-Line (жёлто-чёрный провод)
Дублирование линий	Нет	Два контакта на зажигание (15/1 и 15/2)

Основные несовместимости:

Подключение стартера: ВАЗ 2110 требует отдельного реле, тогда как ВАЗ 2109 запитан напрямую.
ACC-контакт (оранжевый провод) в "десятке" управляет магнитолой и прикуривателем, в "девятке" аналогичные функции через 30/1.
Цепь габаритов: в ВАЗ 2110 выведена через отдельный модуль, а не через замок.

Технические параметры: ток нагрузки и схемы контактов

Ток нагрузки контактных групп замка зажигания ВАЗ 2109 является критическим параметром, определяющим надежность работы электрооборудования. Для стандартных реле и потребителей цепи (стартер, система зажигания, освещение) номинальный ток через контакты не должен превышать 30 А в момент пуска двигателя, а в рабочем режиме – поддерживаться в пределах 10-15 А для предотвращения перегрева и эрозии металла.

Схема коммутации контактов варьируется в зависимости от модификации замка и года выпуска автомобиля. Базовый 4-позиционный цилиндр (I-0-II-III-IV) управляет цепями через группу из 6-7 контактных выводов, расположенных на тыльной части корпуса. Распиновка строго регламентирована для корректного подключения реле стартера, замка капота и противоугонной системы.

Стандартная схема контактов

Позиция ключа	Активированные цепи	Контакты
0 (выключено)	Масса, габариты*	30-INT
I (зажигание)	Питание ECU, зажигание	30-15/1
II (стартер)	Стартер, обход генератора	30-50
III (парковка)	Габариты, подсветка	30-P
IV (обратная блокировка)	Сигнализация*, центральный замок	30-INT/2

*Активация зависит от модификации проводки

Особенности подключения:

Клемма 30 – постоянный +12В от АКБ
Клемма 15/1 – питание катушки зажигания и ЭБУ
Клемма 50 – управление втягивающим реле стартера
Клемма Р – питание парковочных огней
Клеммы INT/1-INT/2 – вспомогательные цепи (подсветка, сигнализация)

Деградация контактных групп проявляется падением напряжения (>0.5В) под нагрузкой и требует замены замка. Для моделей с усилителем руля или допоборудованием обязательна установка промежуточных реле во избежание перегрузки контактов.

Проверка работоспособности тестером

Перед проверкой отсоедините минусовую клемму аккумулятора и снимите пластиковую крышку с замка зажигания. Определите расположение контактов на задней части замка согласно схеме: "30" (постоянный +12В), "15" (зажигание), "50" (стартер), "INT" (габариты).

Подключите тестер в режиме вольтметра или омметра. Присоедините один щуп к массе автомобиля, второй – к проверяемому контакту. Последовательно поворачивайте ключ во всех положениях, фиксируя наличие/отсутствие напряжения или замыкания цепи в каждом режиме.

Алгоритм проверки контактов

Положение "0": Контакт "30" должен показывать +12В относительно массы. Остальные – отсутствие напряжения.
Положение "I" (габариты): Напряжение появляется на "INT" и "30". Контакт "15" – без питания.
Положение "II" (зажигание): +12В на контактах "30", "15" и "INT". "50" – без напряжения.
Положение "III" (стартер): Напряжение на всех контактах ("30", "15", "50", "INT").

Положение ключа	Контакты под напряжением
0	30
I	30, INT
II	30, 15, INT
III	30, 15, 50, INT

При несоответствии показаний замок подлежит замене. Критичные неисправности: отсутствие напряжения на "15" в режиме зажигания, несрабатывание "50" при запуске, постоянное напряжение на "50" или "15" в положении "0".

Основные причины поломок и заедания ключа

Механический износ внутренних компонентов цилиндра замка – главный фактор неисправностей. Постоянное трение штифтов, пружин и поворотного механизма приводит к их истиранию, деформации или поломке. Особенно критичен износ кодовых элементов (пинов), отвечающих за распознавание ключа.

Попадание абразивных частиц (песок, пыль) или влаги внутрь личинки провоцирует заклинивание. Коррозия металлических деталей из-за конденсата или мойки автомобиля усугубляет проблему. Использование повреждённых ключей со сколами или загнутыми гранями ускоряет разрушение механизма.

Типичные причины заедания

Критичный износ ключа – деформация бороздок, истёртые грани
Засорение личинки – набившаяся грязь, застывшая смазка
Смещение поворотного механизма при резком повороте ключа под нагрузкой
Поломка стопорных штифтов или ослабление возвратных пружин

Последствия несвоевременного ремонта

Полная блокировка замка с невозможностью извлечения ключа
Обрыв контактной группы в положении «старт»
Необходимость демонтажа рулевой колонки для замены цилиндра

Симптом	Вероятная причина	Экстренные меры
Ключ проворачивается с усилием	Загрязнение секретного механизма	Очистка спреем-очистителем
Заклинивание в положении «ACC»	Износ фиксатора вала	Аккуратное покачивание рулём
Невозможность поворота после «II»	Смещение контактной группы	Отключение АКБ, проверка проводов

Важно: Применение грубой силы при заедании ключа вызывает поломку личинки. Для сложных случаев требуется полная замена цилиндра замка с перекодировкой новых ключей.

Пошаговая процедура замены замка зажигания ВАЗ 2109 своими руками

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора. Это исключит риск короткого замыкания и срабатывания подушек безопасности при работе с электроразъемами вокруг рулевой колонки. Убедитесь, что ключ зажигания повернут в положение «0», а руль зафиксирован.

Подготовьте необходимые инструменты: торцовую головку или ключ на 13 (для гайки руля), крестовую и плоскую отвертки, ключ-звездочку (Torx T20 или T25, в зависимости от модели замка) для винтов крепления замка, тонкую отвертку или шило для снятия стопорного кольца. Обеспечьте хорошее освещение рабочей зоны.

Процесс замены замка

Снятие рулевого колеса:
- Открутите гайку крепления руля, используя головку на 13.
- Аккуратно снимите рулевое колесо. Для этого может понадобиться съемник или аккуратное раскачивание, не прикладывайте чрезмерных усилий.
Демонтаж кожухов рулевой колонки:
- Открутите все винты крепления верхнего и нижнего кожухов колонки (обычно крестовые).
- Разъедините половинки кожухов и снимите их.
Отсоединение разъемов и тросов:
- Найдите и отсоедините электрический разъем, идущий к замку зажигания.
- Отсоедините трос привода блокировки руля (если он есть на вашей модели замка), нажав на фиксатор и аккуратно сняв наконечник троса.
Демонтаж старого замка:
- Найдите два крепежных винта замка зажигания, расположенные по бокам его лицевой части. Они часто имеют головку типа Torx (T20/T25).
- Выкрутите эти винты.
- Вставьте ключ зажигания в замок и поверните его в положение «I» (Зажигание).
- Нажмите на фиксатор (видимый в специальном отверстии на корпусе замка после снятия кожухов) тонкой отверткой или шилом и, удерживая его, аккуратно вытяните замок из посадочного места в корпусе колонки.
Установка нового замка:
- Вставьте новый замок зажигания в посадочное место, убедившись, что ключ находится в положении «I».
- Замок должен защелкнуться. Попробуйте провернуть ключ во все положения, чтобы убедиться в правильности установки и работе механизма блокировки руля.
- Зафиксируйте замок, закрутив два крепежных винта Torx.
Обратная сборка:
- Подсоедините электрический разъем к новому замку.
- Подсоедините трос блокировки руля (если применимо), убедившись в надежной фиксации его наконечника.
- Установите на место нижний и верхний кожухи рулевой колонки, закрутите все винты крепления.
- Установите рулевое колесо на шлицы вала, совместив метки (или установив прямо). Затяните гайку крепления руля моментом, рекомендованным производителем.

Подключите минусовую клемму аккумулятора. Проверьте работу нового замка зажигания: включение зажигания, работу стартера, работу всех потребителей в разных положениях ключа, а главное – проверьте блокировку рулевого колеса при вынимании ключа из положения «0».

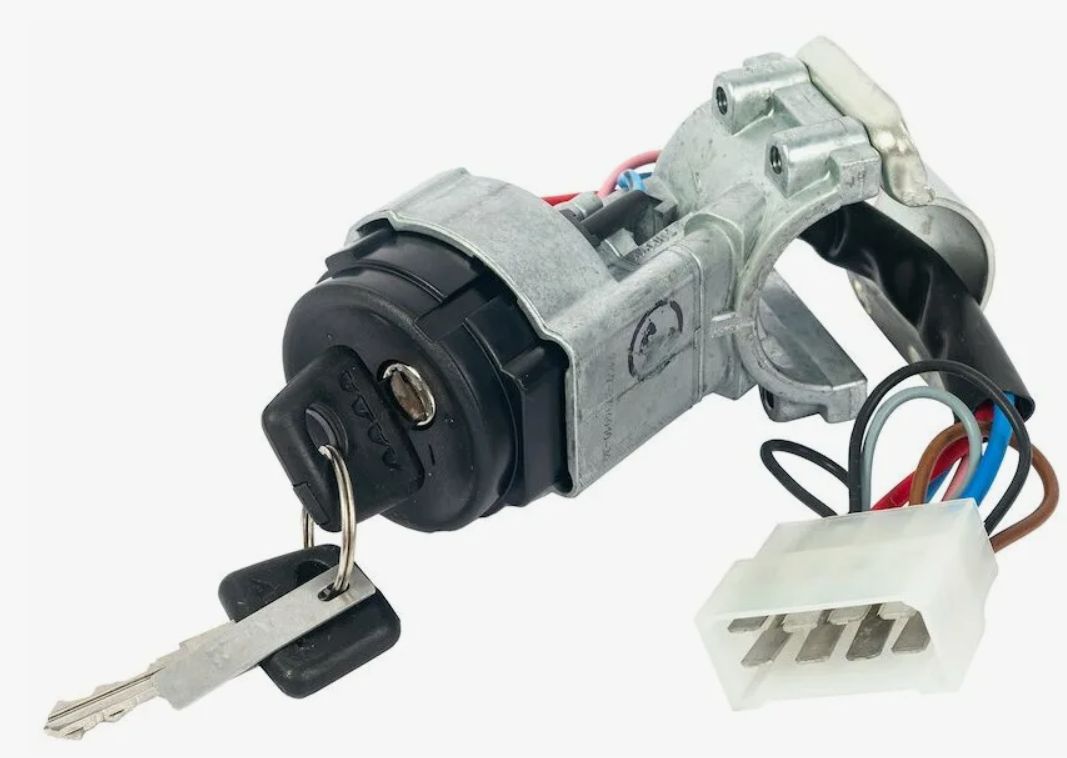

Распространенные модели замков зажигания ВАЗ 2109

Модель (Артикул)	Ключевые характеристики	Примечание
2108-3704010	Без иммобилайзера, с механической блокировкой руля	Базовая модель
2110-3704010-30	С контактной группой для иммобилайзера АПС-4	Для моделей со штатной противоугонной системой
2110-3704010-20	С контактной группой для иммобилайзера АПС-6	Более поздние модели с АПС-6
Послепродажные (разные)	Могут отличаться конструкцией личинки, материалом корпуса, наличием/отсутствием контакта для АПС	Важно выбирать совместимую модель

При выборе нового замка обратите особое внимание на наличие/отсутствие контакта для подключения иммобилайзера (если он установлен на вашем автомобиле) и на соответствие крепежных отверстий. Используйте только качественные запчасти.

Совместимость замков зажигания ВАЗ 2108, 21099, 2114

Замки зажигания ВАЗ 2108, 2109, 21099 и 2114 конструктивно унифицированы и взаимозаменяемы. Это обусловлено единой платформой переднеприводных моделей ВАЗ и идентичностью посадочных мест, креплений, разъёмов электроцепей. При замене допускается установка замка от любой из указанных моделей без доработок.

Ключевое отличие касается контактной группы: ранние версии (до 1998 г.) оснащались 4-контактной группой, поздние (после 1998 г.) – 7-контактной с дополнительными цепями для иммобилайзера или дополнительного оборудования. Механическая часть (корпус, личинка, фиксаторы) полностью идентична для всех перечисленных автомобилей.

Особенности замены

Электрическая совместимость: 7-контактные замки ставятся на 4-контактную проводку через переходник или замену разъёма
Ключи: Требуется перекодировка личинки под старый ключ или замена комплекта (замок + ключи)
Модификации 2114: На части выпусков добавлен блокиратор руля – при установке на 2108/21099 потребуется демонтаж блокиратора

Модель	Годы выпуска	Тип контактной группы	Совместимость
ВАЗ 2108	1984-2001	4/7 контактов	Полная
ВАЗ 21099	1990-2004	4/7 контактов	Полная
ВАЗ 2114	2001-2013	7 контактов	Требует адаптации электроразъёма

При установке замка от 2114 на 2108/21099 обязательна проверка совпадения длины вала и положения фиксаторов. Ригели противоугонного механизма у всех моделей идентичны, различия возможны только в износе деталей.

Подбор ключей при утере оригинального комплекта

При утере всех ключей от замка зажигания ВАЗ 2109 восстановление доступа требует специальных процедур. Стандартные методы дублирования по имеющемуся образцу становятся недоступны, что усложняет задачу. Основные варианты включают изготовление ключа по коду или физическим параметрам замка, либо полную замену цилиндра.

Сложность подбора обусловлена уникальной комбинацией секретов внутри личинки замка зажигания. Без исходного ключа или идентификационного кода процесс требует профессионального оборудования и навыков. Неправильные манипуляции могут привести к блокировке механизма или повреждению контактной группы.

Способы восстановления доступа

Доступные методы в порядке предпочтительности:

Изготовление по коду:
- Код выбит на корпусе замка (требует его демонтажа)
- При наличии карточки с кодом из комплекта поставки
Самый надежный способ, сохраняющий исходный замок
Вскрытие и декодирование:
Слесарь разбирает личинку, определяет конфигурацию штифтов и вытачивает ключ. Риск повредить компоненты при демонтаже.
Замена цилиндра или замка:
- Установка новой личинки с комплектом ключей
- Полная замена замка зажигания в сборе
Радикальное решение при невозможности декодирования

Метод	Сложность	Стоимость*	Риск повреждений
По коду замка	Средняя	500-1000₽	Низкий
Декодирование	Высокая	1500-3000₽	Средний
Замена личинки	Низкая	1200-2500₽	Минимальный
Замена замка	Средняя	2000-4000₽	Минимальный

*Ориентировочная стоимость услуг и запчастей

Рекомендации: Для оригинальных замков ВАЗ 2109 (КЗТА, "Ижмаш") предпочтительно искать код на корпусе. При установке неоригинальных аналогов ("Форс", "Атэс") чаще требуется замена цилиндра. Обязательно проверяйте совместимость новой личинки с контактной группой перед установкой.

Регулировка положения замка зажигания на рулевой колонке ВАЗ 2109

Корректное положение замка зажигания критично для безопасной эксплуатации автомобиля. Неправильная установка затрудняет поворот ключа, блокирует руль при включенном зажигании или вызывает самопроизвольное смещение контактов. Регулировка выполняется при замене замка или после демонтажа рулевой колонки.

Для регулировки потребуется снять пластиковый кожух рулевой колонки, открутив крепежные винты отверткой. Ослабьте фиксирующую гайку или болты на кронштейне крепления замка, обеспечив небольшой люфт для перемещения корпуса. Не отсоединяйте электрические разъемы во избежание сброса настроек.

Последовательность регулировки

Вставьте ключ в замок и установите положение "I" (зажигание).
Плавно смещайте корпус замка вдоль прорезей крепления, проверяя:
- Свободный ход ключа между положениями
- Отсутствие заеданий при повороте
- Четкую блокировку руля в позиции "0" (выключено)
Затяните крепеж при оптимальном положении, контролируя усилие (перетяжка деформирует корпус).

Проверьте работу во всех режимах:

Позиция ключа	Корректная реакция
0	Руль блокируется, питание отключено
I	Включение приборной панели и эл. систем
II	Стартер проворачивает двигатель

При сохранении проблем после регулировки проверьте износ личинки замка или контактной группы. Неправильный монтаж может повредить противоугонный механизм колонки – при сомнениях обратитесь к специалистам.

Контакты противоугонной системы

В замке зажигания ВАЗ 2109 контакты противоугонной системы реализованы через механический блокиратор рулевого вала, активируемый при извлечении ключа. При повороте ключа в положение «0» происходит физическое выдвижение стального штифта, который фиксирует рулевую колонку, предотвращая её вращение. Данный механизм не требует отдельной электрической цепи и работает автономно от личинки замка.

Электрические контакты в замке косвенно связаны с противоугонными функциями через управление цепями зажигания и стартера. При переводе ключа в положение блокировки (между «ACC» и извлечением) размыкаются силовые контакты 15 и 50, обесточивая системы запуска двигателя. Контакт INT (габариты) остаётся замкнутым на массу через реле, что позволяет использовать его внешними охранными системами для контроля состояния замка.

Характеристики контактной группы

Контакт	Функция	Состояние при блокировке
30	Постоянный +12В от АКБ	Напряжение присутствует
15	Цепи зажигания	Разомкнут
50	Управление стартером	Разомкнут
INT	Цепь габаритных огней	Замкнут на массу

Для корректной работы противоугонного механизма критичны:

Чистота контактных дорожек
Отсутствие люфта в личинке замка
Целостность фиксатора штифта блокировки

Список источников

Информация о замках зажигания ВАЗ 2109 получена из технической документации и специализированных изданий.

Приведенные источники содержат детальные данные о моделях и характеристиках компонентов.

Официальное руководство по ремонту ВАЗ 2109 (издательство АвтоВАЗ)
Каталог запчастей ВАЗ 2108-21099 (электронная версия)
Технические бюллетени сервисных центров LADA по электрооборудованию
Специализированные автомобильные форумы: Drive2.ru/VAZ, ВАЗ-клуб
Монография "Системы зажигания отечественных автомобилей" (А.П. Пехальский, 2018)
Журнал "За рулем": архивные статьи 1990-2000 гг. по ВАЗ 2109
Производители компонентов: каталоги KZTA, БАТЭ
