Замок двери ВАЗ 2110 - устройство и характерные черты

Статья обновлена: 18.08.2025

Дверной замок в автомобиле ВАЗ 2110 – критически важный элемент безопасности и комфорта, обеспечивающий надежную защиту салона и управление доступом.

Понимание его устройства, принципа работы и характерных особенностей позволяет эффективно диагностировать неисправности, выполнять обслуживание и ремонт.

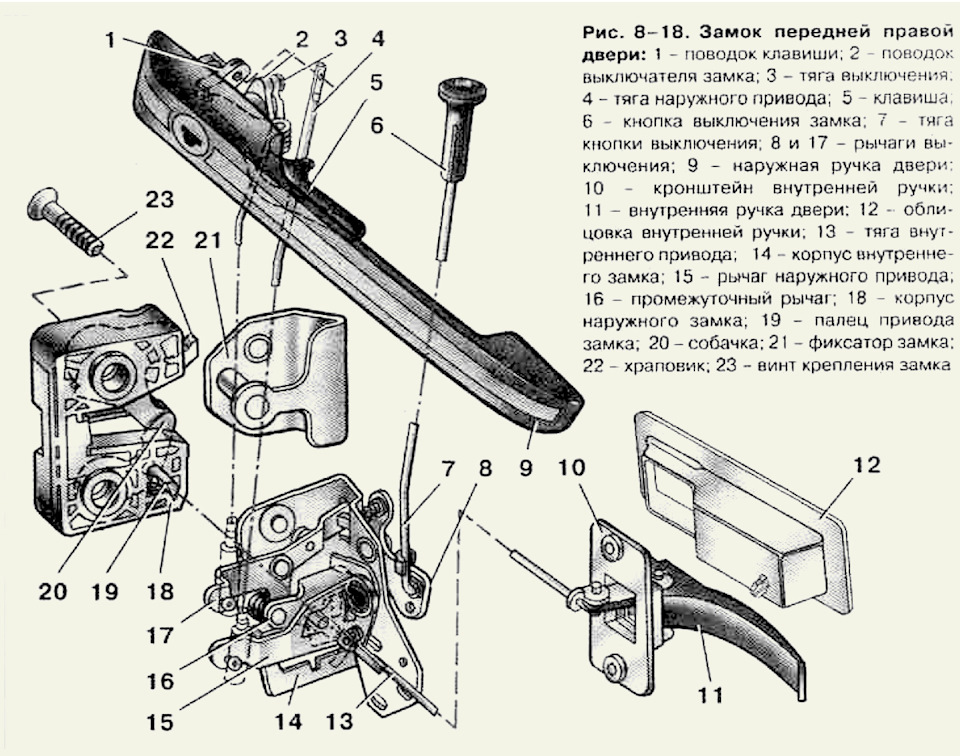

Общее устройство механизма замка

Механизм замка двери ВАЗ 2110 включает цилиндровый замок с ключом, установленный в наружной ручке, и центральный запирающий узел, закреплённый внутри двери. Цилиндр (личинка) преобразует вращение ключа в поступательное движение тяги, воздействующей на защёлки и фиксаторы. Одновременно замок интегрирован с системой центрального замка через электрический привод.

Основными функциональными компонентами являются корпус с направляющими, подпружиненная защёлка, блокирующий язычок (кулачок), система рычагов и тяг. Защёлка удерживает дверь в прикрытом положении при движении, а язычок обеспечивает полную фиксацию при захлопывании. Передачу усилия от ключа к фиксаторам осуществляют металлические тяги прямоугольного сечения.

Ключевые элементы конструкции

Цилиндровый механизм – личинка с кодовыми штифтами, обеспечивающая секретность.
Защёлка – подпружиненный Г-образный элемент, захватывающий стойку кузова.
Блокирующий язычок – фиксирует дверь в закрытом состоянии при полном захлопывании.
Рычажная передача – преобразует вращение цилиндра в вертикальное перемещение тяг.
Тяги центрального замка – связывают механизм с электроприводом и другими дверьми.

Элемент	Материал	Функция
Корпус замка	Стальной штампованный	База для крепления деталей
Возвратные пружины	Закалённая сталь	Автоматический сброс защёлки
Тяги управления	Стальная проволока	Передача усилия на фиксаторы

Особенностью конструкции является дублирующий механизм разблокировки – при обрыве тяг доступ к рычагам возможен через технологическое окно в обшивке двери. Ресурс узла ограничивается износом пластиковых втулок тяг и ослаблением пружин, что приводит к провисанию ручки или самопроизвольному открытию.

Корпус замка: материал и защита

Корпус замка двери ВАЗ 2110 изготавливается преимущественно из штампованной стали. Этот материал выбран для обеспечения необходимой прочности и жесткости конструкции, которая должна выдерживать значительные механические нагрузки при закрывании/открывании двери и попытках несанкционированного доступа. Стальной корпус служит основой для размещения всех внутренних механизмов замка: личинки (цилиндра), кулачкового механизма, тяг привода и пружинных элементов.

Основная уязвимость стального корпуса заключается в его подверженности коррозии. Постоянное воздействие влаги, дорожных реагентов и перепадов температур в дверной полости может привести к появлению ржавчины. Коррозия не только ухудшает внешний вид, но и представляет серьезную угрозу работоспособности замка: она может вызвать заклинивание подвижных частей внутри корпуса, разрушение точек крепления или самого корпуса, что в итоге выведет замок из строя.

Меры защиты корпуса замка

Для противодействия коррозии и обеспечения долговечности стального корпуса замка применяются следующие методы защиты:

Гальваническое цинкование: Наиболее распространенный метод. На стальную поверхность корпуса наносится тонкий слой цинка, который создает барьер для влаги и воздуха, а также выступает в роли протекторного анода, жертвуя собой для защиты стали.
Нанесение защитных лакокрасочных покрытий: Дополнительный слой краски или грунта поверх цинкования или в качестве самостоятельной (менее долговечной) меры для изоляции металла от агрессивной среды.
Конструктивная защита:
- Наличие защитного резинового или пластикового лючка на внутренней обшивке двери, прикрывающего доступ к замку со стороны салона и частично препятствующего прямому попаданию влаги и пыли.
- Правильная установка и целостность мембраны (ветрозащитного слоя) внутри двери, отводящей конденсат.
Регулярное обслуживание: Периодическая обработка точек крепления корпуса к двери и доступных частей самого корпуса консистентной смазкой (например, Литол-24) или специальными антикоррозийными составами (WD-40, медная смазка) для создания дополнительного защитного слоя и вытеснения влаги.

Сравнение материалов корпуса (гипотетически)
Материал	Плюсы	Минусы	Применимость для ВАЗ 2110
Сталь (штамповка)	Высокая прочность, жесткость, низкая стоимость	Подвержена коррозии, требует защиты	Основной материал
Алюминий/сплавы	Устойчив к коррозии, легкий	Менее прочен, дороже, сложнее в обработке	Редко, не серийно
Пластик (армированный)	Не ржавеет, легкий	Меньшая прочность и жесткость, хрупкость на морозе	Не применяется для силового корпуса

Повреждение заводского защитного покрытия (царапины, сколы) резко снижает коррозионную стойкость корпуса. Поэтому при ремонте или замене замка важно беречь его покрытие, а при установке обрабатывать уязвимые места смазкой. Надежность крепления корпуса к каркасу двери с помощью болтов также критична для правильной работы всего замкового механизма и противодействия взлому.

Роликовые фиксаторы и их функция

Роликовые фиксаторы представляют собой подпружиненные стальные ролики цилиндрической формы, установленные в корпусе дверного замка ВАЗ 2110. Они взаимодействуют с ответным фигурным пазом на кузовной стойке автомобиля (дверной петле), образуя систему позиционирования. Основная задача этих элементов – обеспечение ступенчатой фиксации двери в нескольких открытых положениях.

При открывании двери ролики последовательно закатываются в углубления на ответной планке, создавая тактильно ощущаемые точки фиксации. Пружинный механизм прижимает ролик к стенкам паза, предотвращая самопроизвольное закрывание от ветровой нагрузки или неровностей дорожного покрытия. Конструктивно каждый фиксатор состоит из оси, подшипника качения и возвратной пружины, заключенных в защитный кожух.

Ключевые особенности работы

Трехступенчатое позиционирование: Фиксация на 15°, 40° и 65° относительно закрытого положения
Силовой алгоритм: Усилие открывания прогрессивно увеличивается при переходе между ступенями
Защита от перегрузки: Ролики проворачиваются при критическом усилии на дверь, предотвращая деформацию элементов

Характеристика	Параметр
Диаметр ролика	14 ± 0,1 мм
Усилие пружины	5,8-6,2 кгс
Ресурс циклов	≥ 25 000 срабатываний

Внутренние пружины механизма

Внутренние пружины замка двери ВАЗ 2110 являются критически важными элементами, обеспечивающими возврат подвижных частей механизма в исходное положение после срабатывания. Они изготавливаются из высокоуглеродистой стальной проволоки, подвергнутой термообработке для достижения необходимых упругих свойств и устойчивости к усталости металла. Конструктивно пружины располагаются в пазах корпуса замка и взаимодействуют с кулачками, рычагами и фиксаторами.

Основные функции включают возврат наружной ручки двери в нейтральное положение после открывания, удержание запорного механизма в закрытом состоянии при движении автомобиля, а также обеспечение четкого срабатывания центрального замка при дистанционном управлении. Рабочий ход пружин рассчитан на тысячи циклов сжатия-растяжения без потери характеристик, однако их ресурс напрямую зависит от отсутствия коррозии и механических повреждений.

Конструктивные особенности и расположение

Центральная возвратная пружина – спирального типа, воздействует на поворотный кулачок, отвечающий за блокировку защелки.
Фиксаторная пружина – пластинчатая изогнутая, прижимает стопорный рычаг для предотвращения самопроизвольного открытия.
Пружина рычага наружной ручки – витая цилиндрическая, обеспечивает обратный ход тяги после отпускания рукоятки.

Тип пружины	Расположение в механизме	Последствия поломки
Центральная возвратная	На оси кулачка защелки	Дверь не фиксируется в закрытом положении
Фиксаторная	Под стопорным рычагом	Самопроизвольное открытие при вибрации
Рычага наружной ручки	На тяге рукоятки	Заедание ручки, необходимость принудительного возврата

При диагностике неисправностей ослабление упругости или разрушение витков проявляются провисанием дверной ручки, неполным запиранием либо необходимостью приложения повышенного усилия при открытии. Замена требует полной разборки замка из-за интеграции пружин в узлы механизма. Для продления срока службы рекомендуется регулярная очистка замка от грязи и обработка литолом.

Принцип работы язычка замка

Язычок замка двери ВАЗ 2110 представляет собой Г-образный металлический рычаг, шарнирно закрепленный внутри корпуса замка. Его основная функция – фиксация двери в закрытом положении путем зацепа за ответную планку кузова. Рабочая поверхность язычка имеет скошенный профиль и пружинный механизм, обеспечивающий необходимое усилие срабатывания.

При закрытии двери скошенный край язычка соприкасается с ответной планкой, заставляя язычок под действием приложенной силы проворачиваться вокруг своей оси и утапливаться внутрь корпуса замка. После полного прилегания двери к кузову язычок под воздействием возвратной пружины автоматически выдвигается наружу, зацепляясь за паз ответной планки.

Ключевые элементы системы

Возвратная пружина: создает усилие для выброса язычка в зацепление
Фиксатор положения: предотвращает самопроизвольное открытие при вибрациях
Скошенный профиль: обеспечивает плавное скольжение по ответной планке

Для открытия двери усилие от наружной ручки или внутреннего привода через систему тяг передается на механизм язычка, принудительно утапливая его внутрь корпуса замка и освобождая зацепление с кузовом.

Электропривод центрального запирания

Электропривод центрального замка (ЦЗ) на ВАЗ 2110 интегрирован непосредственно в механизм замка каждой двери. Он представляет собой компактный электродвигатель постоянного тока, соединённый через редуктор с тягой, воздействующей на запорный ригель. Привод фиксируется внутри дверной карты и работает синхронно по командам от блока управления.

Управление осуществляется импульсно: при подаче напряжения на контакты двигатель вращается в определённом направлении, перемещая ригель в положение "открыто" или "закрыто". Реверс движения достигается сменой полярности напряжения. Защиту от перегрузок обеспечивает тепловое реле, размыкающее цепь при заклинивании механизма.

Ключевые особенности и компоненты

Конструктивные элементы привода:

Электродвигатель с планетарным редуктором
Пластиковая тяга с креплением к ригелю
Термопредохранитель самоостанавливающегося типа
Металлический кронштейн крепления к двери

Принципиальная схема подключения:

Контакт привода	Назначение
Красный провод	Плюс питания (+12В при открытии)
Коричневый провод	Плюс питания (+12В при закрытии)
Чёрный провод	Масса (через кузов)

Важные эксплуатационные нюансы: Привод чувствителен к попаданию влаги и коррозии контактов. Характерные неисправности включают:

Обрыв обмотки двигателя
Износ шестерён редуктора
Окисление разъёмов
Деформацию пластиковой тяги

Ресурс привода существенно снижается при механических препятствиях в работе замка (перекос ригеля, замерзание уплотнителя). Замена требует демонтажа обшивки двери и точной регулировки положения тяги относительно ригеля.

Разъемы электропроводки замка

Электропроводка замка двери ВАЗ 2110 подключается через два основных разъема, обеспечивающих взаимодействие центрального замка и системы сигнализации. Первый разъем расположен непосредственно на корпусе замка, второй – интегрирован в жгут проводки двери. Конструкция разъемов штырьковая, с фиксаторами для предотвращения самопроизвольного расцепления.

Цветовая маркировка проводов стандартизирована для упрощения диагностики и ремонта. Нарушение контакта в разъемах – распространенная причина отказа замка или частичной потери функций (например, блокировки только одной двери). Окисление контактов и перелом жил возле разъемов требуют регулярной проверки.

Конструктивные особенности и распиновка

Основные разъемы имеют следующую спецификацию:

Разъем	Тип контактов	Количество проводов
На замке	Вилочный (мама)	5
В дверном жгуте	Штыревой (папа)	5

Цветовая маркировка проводов (на примере левой передней двери):

Красный с черным – питание +12В при открытии
Коричневый с черным – питание +12В при закрытии
Черный – масса (GND)
Оранжевый с черным – сигнал ЦЗ/сигнализации
Серый с черным – контроль положения двери

Ключевые особенности подключения:

Разъемы не взаимозаменяемы между передними и задними дверями из-за разной распиновки
При замене замка обязательна проверка совпадения цветов проводов в разъемах
Коричневый защитный кожух на основном разъеме предотвращает попадание влаги

Проверку контактов выполняют мультиметром в режиме "прозвонки" при активации замка с брелока. Нарушение изоляции в месте перехода проводов в разъем – типичная точка обрыва цепи.

Вакуумный привод: компоненты и принцип работы

Основными компонентами вакуумного привода замка двери ВАЗ 2110 являются вакуумный насос, вакуумный баллон, исполнительные механизмы (пневмокамеры) и система трубопроводов. Вакуумный насос создает разрежение в системе, а баллон служит резервуаром для поддержания стабильного вакуума. Пневмокамеры установлены на каждой двери и напрямую связаны с тягами замков.

Трубопроводы соединяют все элементы в единый контур: гибкие шланги идут от насоса к баллону и далее к дверным пневмокамерам. Особое внимание уделяется герметичности соединений – даже небольшая утечка нарушает работу всей системы. Управление осуществляется кнопкой на панели водителя, которая активирует электроклапан.

Принцип работы

При нажатии кнопки блокировки/разблокировки срабатывает электроклапан, открывающий доступ вакуума к пневмокамерам.
Разрежение из баллона поступает в камеры через трубопроводы.
Под действием вакуума мембраны пневмокамер втягиваются, воздействуя на тяги замков дверей.
При сбросе вакуума (отпускании кнопки) пружины возвращают мембраны в исходное положение.

Компонент	Назначение
Вакуумный насос	Создает разрежение в системе
Баллон	Аккумулирует вакуум для быстрого срабатывания
Пневмокамеры	Преобразуют вакуум в механическое движение тяг
Электроклапан	Управляет подачей вакуума по сигналу кнопки

Критическим требованием является поддержание герметичности контура – утечки воздуха приводят к потере эффективности или полному отказу. Диагностика системы начинается с проверки целостности трубок и соединений, после чего тестируется производительность насоса и отсутствие трещин в баллоне.

Конструкция личинки замка (цилиндра)

Сердечник замка двери ВАЗ 2110 представляет собой цилиндровый механизм повышенной секретности (типа "английский ключ"). Основой конструкции является латунный или цинковый корпус с продольным пазом для ключа, внутри которого размещены кодовые элементы. Внутри корпуса установлен поворотный штифт (кулачок), непосредственно передающий усилие на механизм замка при проворачивании ключа.

Секретная часть состоит из набора пяти подпружиненных пинов (штырьков), разделенных на верхние и нижние секторы. Каждый пин имеет индивидуальную длину, соответствующую уникальной комбинации бороздок на ключе. Пружины постоянно выталкивают пины в рабочее положение, блокируя вращение цилиндра при отсутствии ключа или неправильном коде.

Ключевые компоненты личинки

Корпус – цельнометаллический цилиндр с крепежным фланцем и технологическими отверстиями
Поворотный кулачок – стальной элемент, соединенный с внутренним штифтом цилиндра
Кодовые пины – комплект из 10 стальных штырьков (5 верхних + 5 нижних)
Возвратные пружины – миниатюрные спиральные пружины, фиксирующие пины
Стопорный штифт – предохранительный элемент, предотвращающий выпадение компонентов

Характеристика	Значение
Количество кодовых комбинаций	Более 50 000 вариантов
Диаметр цилиндра	17±0.1 мм
Рабочий ресурс	≈15 000 цикров отпирания

Принцип работы основан на совпадении линии разделения пинов с линией вращения цилиндра. Только когда бороздки ключа выстраивают нижние пины в единую плоскость, цилиндр получает возможность проворота. Защиту от высверливания обеспечивает закаленная стальная вставка в корпусе.

Крепежные элементы замка

Фиксация замка в двери ВАЗ 2110 осуществляется через три технологических отверстия в корпусе механизма. Они предназначены для плотного прилегания к внутренней поверхности каркаса двери и требуют точного позиционирования во время монтажа. От корректности установки напрямую зависит отсутствие люфтов и стабильность работы запирающего узла.

Основные крепежные детали включают винты с потайной головкой типа М5 и усиленные шайбы Гровера. Их подбирают с учетом ограниченного пространства внутри дверной полости. Все элементы выполнены из оцинкованной стали для защиты от коррозии, что критично в условиях перепадов влажности.

Состав крепежного комплекта

Элемент	Количество	Назначение
Винты М5×16 мм	3 шт	Базовая фиксация корпуса замка
Шайбы Гровера 5 мм	3 шт	Пружинящий элемент против самооткручивания
Уплотнительные прокладки	3 шт	Компенсация зазоров и виброизоляция

Ключевые особенности монтажа:

Винты затягиваются крестовой отверткой с усилием 5-7 Н·м для исключения деформации корпуса
Шайбы Гровера устанавливаются под головку винта для создания постоянного давления
Обязательна проверка отсутствия контакта крепежа с подвижными частями механизма после сборки

Механизм блокировки ручки салона

Конструкция блокирующего узла базируется на подвижной пластине с фиксирующим выступом, интегрированной в корпус замка. Пластина напрямую соединяется с тягой центрального запирания и синхронизирует позицию ригеля с блокировкой внутренней ручки. При активации защиты выступ механически перекрывает траекторию движения рычага ручки, полностью исключая физическую возможность воздействия на привод замка из салона.

Переключение режимов (открыто/заблокировано) осуществляется только через центральный привод или электронный контроллер. В штатной комплектации ручной переключатель на торце двери дублирует функцию, механически смещая пластину через вспомогательный тросик. Зафиксировать механизм в промежуточном положении невозможно – система имеет строго два стабильных состояния благодаря пружинному фиксатору шарикового типа.

Ключевые особенности узла

Защита от принудительного доступа: стальной выступ выдерживает усилие до 150 кг без деформации
Автоматическая синхронизация: блокировка активируется одновременно с фиксацией ригеля замка
Отказоустойчивость: пружинный возврат в положение "разблокировано" при обрыве тяги центрального замка

Компонент	Материал	Тип неисправности
Фиксирующая пластина	Штампованная сталь	Загиб выступа, заклинивание оси
Возвратная пружина	Проволока 1.2 мм	Растяжение, коррозионный износ
Тросик ручного переключателя	Оцинкованная сталь	Обрыв нитей, закисание оболочки

Эксплуатационные ограничения проявляются при -35°C и ниже: сгущение смазки в сочетании с усадкой пластиковых направляющих может вызывать задержку срабатывания до 0.8 сек. Для обслуживания рекомендована очистка механизма от старой смазки и нанесение состава на силиконовой основе каждые 50 000 км пробега.

Внешняя ручка и ее связь с замком

Внешняя ручка двери ВАЗ 2110 расположена на наружной панели и крепится к кузову винтами. Она напрямую соединена с тягой замка через металлический рычаг, что обеспечивает механическую передачу усилия при нажатии. Корпус ручки выполнен из пластика, а внутренний толкатель – из металла для устойчивости к нагрузкам.

При воздействии на ручку рычаг проворачивается и тянет за собой стальную тягу, ведущую к личинке замка. Это движение смещает запорный механизм, отжимая собачку фиксатора. Одновременно срабатывает возвратная пружина внутри ручки, автоматически возвращая ее в исходное положение после отпускания.

Ключевые особенности взаимодействия

Прямая кинематическая связь: отсутствуют промежуточные электронные компоненты – усилие передается исключительно механическим способом.
Дублирующий элемент: ручка дублирует функцию внутреннего открывателя, но работает независимо от центрального замка.
Уязвимость к перекосу: износ пластиковых направляющих ручки вызывает люфт, что приводит к неполному срабатыванию тяги и проблемам с открыванием.

Компонент	Функция в системе	Типовая неисправность
Рычаг ручки	Преобразует горизонтальное нажатие в вертикальное движение тяги	Деформация при чрезмерном усилии
Тяга ручки-замка	Соединяет рычаг с запорным механизмом замка	Обрыв наконечников или коррозия
Возвратная пружина	Фиксирует ручку в нейтральном положении	Разрушение от перепадов температуры

Эффективность работы напрямую зависит от состояния пластиковых направляющих втулок в месте крепления рычага. Их износ увеличивает свободный ход ручки, требуя большего усилия для срабатывания замка. Заедание часто вызвано загрязнением шарнирных узлов или отсутствием смазки в зоне контакта металлических тяг.

Штанга передающая усилие снаружи

Штанга передающая усилие снаружи – металлический тяг, соединяющий наружную ручку двери ВАЗ 2110 с замком. Она трансформирует усилие от нажатия на ручку в движение механизма разблокировки замка. Конструктивно выполнена в виде прямого или Г-образного стального стержня диаметром 4-5 мм с пластиковыми фиксаторами на концах для крепления к рычагам.

Располагается внутри полости двери параллельно наружной панели. Фиксируется в пластиковых направляющих-держателях, предотвращающих смещение и вибрацию. Длина штанги варьируется в зависимости от стороны установки (передняя/задняя дверь), составляя 250-350 мм. Ключевая особенность – наличие регулировочных пазов для точной настройки хода.

Эксплуатационные особенности и неисправности

Основные проблемы связаны с деформацией или износом компонентов:

Выпадение из креплений – возникает при разрушении пластиковых фиксаторов или направляющих
Заклинивание – вызвано коррозией, загрязнением или перекосом в посадочных гнездах
Люфт – появляется при износе отверстий крепления на ручке или замке

При замене штанги обязательна проверка состояния смежных элементов: петель наружной ручки, пластиковых направляющих и ответного механизма замка. Монтаж требует точной регулировки длины хода путем смещения тяги в крепежных пазах – недостаточное усилие приводит к неполному открыванию, чрезмерное вызывает деформацию рычагов.

Важно: После установки необходимо проверить работу замка при экстремальных температурах – усадка пластиковых деталей на морозе может блокировать движение тяги.

Регулировка прижима двери

Регулировка прижима двери ВАЗ 2110 выполняется для устранения сквозняков, стуков и обеспечения герметичности салона. Основным элементом настройки является дверной замок и ответные петли на кузове, положение которых определяет плотность прилегания уплотнителя.

Необходимость регулировки возникает при провисании двери, изменении зазоров или после замены уплотнителя. Проверку осуществляют визуально (по равномерности зазоров) и тактильно (качанием закрытой двери за верхний угол).

Инструкция по регулировке

Последовательность действий:

Ослабьте крепежные болты ответной части замка на стойке кузова (3 болта М8).
Приоткройте дверь, установите между кузовом и уплотнителем лист бумаги толщиной 3-5 мм.
Закройте дверь до срабатывания замка (без захлопывания).
Сдвигайте ответную планку:
- Наружу – для усиления прижима
- Внутрь – для ослабления
Затяните болты с моментом 15-20 Н·м после достижения равномерного сопротивления при вытягивании бумаги.

Критерии правильной регулировки:

Дверь закрывается без избыточного усилия
Уплотнитель сжат равномерно по всему периметру
Отсутствует дребезжание на неровностях

Проблема	Направление смещения планки
Сквозняк вверху двери	Вверх + наружу
Стук при движении	Внутрь + проверка петель
Тугое закрывание	Внутрь + вниз

Демонтаж наружной ручки двери ВАЗ 2110

Откройте дверь и снимите пластиковую заглушку, закрывающую технологическое отверстие в торцевой части. Используйте тонкую отвертку или монтажку для аккуратного поддевания.

Через открывшееся отверстие отожмите фиксатор тяги привода ручки. Сдвиньте пластиковый фиксатор в сторону, освобождая металлический штырь тяги от зацепления с механизмом ручки.

Отсоединение ручки

Ключевые действия:

Выкрутите два крепежных болта ручки, расположенных внутри дверного каркаса (доступ через технологическое отверстие). Используйте головку на 10 мм с удлинителем.
Потяните ручку наружу, чтобы вывести её штифты из посадочных отверстий кузовной панели.
Наклоните ручку вперед и извлеките из проёма вместе с прикрепленной тягой.

Примечание: Если тяга осталась внутри двери, зафиксируйте её положение перед полным извлечением ручки, чтобы избежать падения в полость.

Снятие внутренней обшивки для доступа

Для демонтажа внутренней обшивки двери ВАЗ 2110 потребуется подготовить набор инструментов: крестовую отвертку, плоскую отвертку с широким жалом (для поддевания пластика) и съемник стопорных клипс. Предварительно снимите подлокотник и плафон подсветки (при наличии), отключив разъем питания.

Обратите внимание на расположение крепежных элементов: основная часть панели фиксируется саморезами под заглушками и пластиковыми клипсами по периметру. Дополнительные точки крепления находятся под ручкой стеклоподъемника и в зоне рычага наружного открывания. Соблюдайте осторожность при работе с хрупким пластиком.

Пошаговый алгоритм демонтажа

Снимите декоративную заглушку ручки стеклоподъемника, поддев отверткой.
Открутите винт под заглушкой, удерживающий механизм ручки.
Аккуратно подденьте плоской отверткой крышку блока переключателей (если установлен), отсоедините разъемы проводов.
Выкрутите саморезы:
- В углу у зеркала заднего вида
- Под кнопкой фиксатора двери
- В нише подлокотника (2 шт.)
Начните отжим обшивки от металла двери, двигаясь от нижнего края вверх. Используйте плоскую отвертку, обернутую тканью.
Приподняв панель на 3-4 см, отсоедините тросик наружной ручки и разъем динамика (если подключен).
Снимите обшивку полностью, вертикально вверх через оконный проем.

Важные нюансы: Клипсы могут ломаться при грубом демонтаже – подготовьте замену. Не тяните панель резко вбок! После снятия зафиксируйте стекло в верхнем положении деревянными клиньями или скотчем, чтобы предотвратить его падение.

Тип крепления	Расположение	Инструмент
Саморезы	Ручка, подлокотник, верхний угол	Крестовая отвертка
Пластиковые клипсы	По периметру обшивки	Съемник или плоская отвертка
Защелки	Верхняя часть у стекла	Ручное усилие

После снятия обшивки откроется доступ к замку, стеклоподъемнику и тягам. Перед установкой панели обратно очистите посадочные места от грязи и проверьте целостность звукоизоляционной мембраны. Монтаж производите в обратной последовательности, предварительно защелкнув верхний край обшивки в пазы у стекла.

Отсоединение тяг управления замком

После снятия обшивки двери и получения доступа к внутренним компонентам, необходимо визуально определить расположение тяг, идущих от наружной ручки, внутренней рукоятки и кнопки блокировки к механизму замка. Каждая тяга фиксируется в пластиковых клипсах или поворотных фиксаторах, удерживающих металлический штырь на конце троса.

Аккуратно пальцами отожмите гибкие усики пластикового фиксатора (клипсы), освобождая штырь тяги из посадочного гнезда. Избегайте резких движений или применения грубой силы – хрупкий пластик легко ломается. Для труднодоступных креплений используйте плоскую отвертку с защитой на жале или специальный съемник клипс, поддевая фиксатор под прямым углом к плоскости двери.

Последовательность операций

Снимите тягу внутренней рукоятки открывания: расположена ближе к переднему краю двери, крепится клипсой к рычагу на замке.
Отсоедините тягу наружной ручки: проходит вертикально вдоль оконного проема, штырь вставлен в фиксатор на корпусе замка.
Освободите тягу механизма блокировки: короткий трос, идущий от кнопки-пластины в верхней части карты двери к соответствующему рычажку замка.

Перед полным извлечением замка убедитесь, что все три тяги свободно двигаются в пазах и не зацепляются за проводку стеклоподъемника. Если тяги заклинило или фиксаторы повреждены, потребуется замена клипс – они доступны как ремонтный комплект.

Порядок снятия замка двери ВАЗ 2110

Подготовьте необходимые инструменты: крестовую и плоскую отвертки, ключи на 10 и 13, пассатижи. Откройте дверь и снимите обшивку, предварительно удалив крепежные элементы (саморезы, клипсы) по периметру панели и демонтировав ручку открывания.

Отсоедините колодки электроразъемов стеклоподъемника и подсветки, аккуратно отведите обшивку в сторону. Снимите защитный гидроизоляционный слой, частично отклеив его от металла двери для доступа к внутренним механизмам.

Пошаговая последовательность работ

Отсоединение тяг:
- Снимите пластиковый фиксатор тяги наружной ручки
- Отсоедините тягу внутреннего открывания от рычага замка
- Отщелкните тягу центрального замка от исполнительного механизма
Демонтаж крепежа: Выкрутите три болта крепления замка (два расположены вертикально у переднего края, один горизонтально в задней части) ключом на 10. Придерживайте гайки с внешней стороны двери пассатижами.
Извлечение замка:
- Поверните замок в вертикальное положение
- Аккуратно выведите его через монтажное окно
- Контролируйте положение тяг и проводки

Критичный момент	Рекомендация
Пружина фиксатора тяг	При демонтаже придерживайте пальцем во избежание потери
Электропроводка ЦЗ	Пометьте цветные провода перед отключением разъема

Перед установкой нового замка смажьте подвижные элементы литолом. Монтаж производите в обратной последовательности, проверьте работу всех тяг и плавность хода механизмов до фиксации обшивки.

Диагностика неисправностей замка двери ВАЗ 2110

Диагностика механических неполадок начинается с проверки работы ключа: оценивается усилие при повороте в положениях «открыто»/«закрыто», наличие посторонних звуков (скрежет, щелчки) и корректность фиксации двери. Требуется исключить заклинивание личинки из-за загрязнений или износа штифтов.

Электрическая часть диагностируется при наличии центрального замка. Проверяется реакция на брелок/кнопку в салоне, синхронность срабатывания всех дверей, а также целостность проводки в районе дверных петель. Особое внимание уделяется контактам разъемов и работоспособности актуатора.

Типовые неисправности и методы их выявления

Неисправность	Признаки	Способ диагностики
Износ кулачкового механизма	Ключ проворачивается вхолостую, дверь не открывается	Визуальный осмотр через технологические отверстия при снятой обшивке
Заклинивание личинки	Ключ не вставляется или не поворачивается	Тест со смазкой WD-40, замена ключа
Обрыв тяги привода	Ручка открывания «висит», отсутствует усилие	Контроль целостности тяг после снятия карты двери
Отказ актуатора ЦЗ	Дверь не блокируется электросигналом	Прозвонка мультиметром, подача 12V напрямую на контакты
Окисление контактов	Прерывистая работа ЦЗ	Осмотр разъёмов, проверка сопротивления

При диагностике обязательно проверяется состояние пластиковых фиксаторов тяг и креплений замка – их слом приводит к частичной потере функциональности. Для точной локализации дефекта механическую часть извлекают из двери и тестируют вручную, отслеживая движение всех рычагов.

Причины заедания механических частей

Основной причиной заедания замка двери ВАЗ 2110 является скопление абразивных загрязнений в механизме. Пыль, песок и дорожная грязь смешиваются со смазкой, образуя плотную пасту, которая блокирует движение ригелей, рычагов и пружин. Особенно уязвимы зоны вокруг замочной скважины и подвижных тяг, куда загрязнения проникают через технологические зазоры.

Коррозия металлических компонентов – вторая по распространённости проблема. Влага конденсируется внутри корпуса при перепадах температур, вызывая ржавчину на пружинах, фиксаторах и направляющих. Окислы увеличивают трение, деформируют тонкие детали и приводят к заклиниванию. Риск усиливается при повреждении защитных кожухов или использовании некачественных смазочных материалов.

Дополнительные факторы

Износ деталей: Со временем стираются пластиковые втулки, стачиваются зубцы шестерён, ослабевают пружины возврата.
Деформация тяг: Удары по двери или неправильная регулировка вызывают перекос металлических штанг, связывающих ручку с замком.
Некорректная установка: Смещение замка относительно ответной планки создаёт избыточную нагрузку на ригели.
Температурные воздействия: Загустевание смазки на морозе или её вытекание в жару нарушает работу механизма.

Причина	Последствие	Профилактика
Загрязнение	Залипание подвижных элементов	Регулярная очистка сжатым воздухом
Коррозия	Заклинивание пружин	Обработка водоотталкивающей смазкой
Износ пластиковых частей	Люфт и перекос механизма	Замена втулок каждые 5 лет

Важно: Хроническое заедание без устранения первопричин ведёт к поломке личинки замка или обрыву тяг управления. При первых признаках тугого хода ключа или ручки необходима диагностика и чистка.

Замена изношенных роликов

Основная причина неисправности – разрушение пластиковых роликов в механизме замка, что приводит к заеданию ручки, блокировке двери или самопроизвольному открыванию. Для замены потребуется снять обшивку двери и демонтировать замок, предварительно отсоединив тяги управления и электрические разъёмы центрального запирания.

После извлечения замка разберите его корпус, отогнув металлические фиксаторы или выкрутив крепёжные винты (зависит от модификации). Аккуратно извлеките старые ролики, обращая внимание на их расположение – обычно один находится на собачке защёлки, второй на рычаге наружной ручки.

Порядок установки новых компонентов

Очистите внутренности замка от грязи и остатков пластика
Смажьте механизм графитовой смазкой
Вставьте новые ролики в посадочные места, проверив свободу вращения
Соберите корпус замка, зафиксировав крышку

Критические моменты: Используйте только оригинальные ролики (артикул 2110-5403010) – дешёвые аналоги быстро крошатся. При сборке обязательно проверьте работу всех тяг до установки обшивки. Неправильная сборка вызывает поломку пластиковых элементов облицовки двери.

Тип ролика	Место установки	Последствия износа
Большой (Ø14 мм)	Рычаг наружной ручки	Заедание при открывании снаружи
Малый (Ø8 мм)	Собачка защёлки	Автоматическое отпирание на ходу

После монтажа замка на дверь отрегулируйте положение тяги центрального запирания – люфт более 2 мм приводит к неполному захлопыванию. Тестируйте работу 5-10 раз, проверяя чёткость срабатывания из салона и снаружи.

Профилактика замерзания зимой

Замок двери ВАЗ 2110 крайне уязвим к замерзанию в морозную погоду из-за конструктивного расположения и попадания влаги. Ледяная корка блокирует работу личинки и тяг механизма, делая открывание двери невозможным без риска повреждения деталей. Регулярная профилактика перед зимним сезоном критически важна для предотвращения этой проблемы.

Основные меры включают обработку специальными составами, механическую защиту элементов замка и контроль состояния уплотнителей. Комплексный подход минимизирует проникновение воды в механизм и снижает вероятность обледенения подвижных частей даже при экстремальных температурах.

Ключевые методы защиты

Смазка замка: Нанесите силиконовую или графитовую смазку в замочную скважину через трубочку баллончика. Повторяйте каждые 1-2 месяца.
Обработка уплотнителей: Протрите дверные резинки глицерином или силиконовым спреем для сохранения эластичности и предотвращения наледи.
Защита скважины: Установите резиновый колпачок или магнитную накладку на замочную скважину перед снегопадом/дождем.
Экстренные меры: При обледенении используйте аэрозоль-антиобледенитель (не кипяток!). Разблокируйте механизм поворотом ключа без избыточного усилия.

Элемент	Средство обработки	Периодичность
Личинка замка	Силиконовая смазка	Каждые 45 дней
Дверные тяги	Медно-графитовая паста	Перед зимой
Уплотнитель двери	Силиконовый спрей	Раз в месяц

Проблемы с электрическим подключением

Электрические неисправности дверного замка ВАЗ 2110 часто связаны с нарушением целостности проводки или ухудшением контактов. Основная зона риска – гофрированный жгут между кузовом и дверью, где провода постоянно изгибаются при открывании/закрывании. Со временем изоляция трескается, а жилы переламываются, вызывая обрыв цепи или короткое замыкание.

Окисление контактов разъемов и клемм из-за влаги или коррозии также приводит к потере сигнала управления. Особенно уязвимы соединения у блока центрального замка, концевиков двери и самого электромеханизма. Нестабильное напряжение в бортовой сети или неверно установленная сигнализация усугубляют эти проблемы.

Типовые неполадки и их проявления

Обрыв проводов в гофре: замок не реагирует на кнопку ЦЗ, отсутствует работа стеклоподъемника конкретной двери
Окисление разъемов: периодическое "зависание" замка, необходимость многократных нажатий для срабатывания
Замыкание питания на массу: перегорание предохранителя F7 (10А), отказ всей системы ЦЗ
Неисправность концевика двери: не гаснет салонное освещение, бортовой компьютер показывает "открыто" при закрытой двери

Способ диагностики	Что проверить
Визуальный осмотр	Целостность изоляции в гофре, коррозию на разъемах, состояние предохранителя
Прозвон мультиметром	Наличие +12В на контактах замка, сопротивление проводов, работу концевиков
Тест напряжением	Подача питания напрямую на привод для исключения механической поломки

Важно: При замене проводов в гофре используйте гибкие кабели в силиконовой изоляции. Все соединения герметизируйте термоусадкой или защитной смазкой для предотвращения окисления.

Ремонт сломанных пластиковых тяг замка двери ВАЗ 2110

Диагностируйте поломку, сняв обшивку двери и визуально проверив целостность тяги. Чаще всего трещины появляются в местах крепления к металлическим элементам или ручке замка. Убедитесь, что механизм не заклинил – это основная причина перелома пластика.

Подготовьте инструменты: крестовую отвертку, паяльник, медную проволоку (Ø 0.8-1 мм), наждачную бумагу и эпоксидный клей. Очистите обломки тяги от грязи и обезжирьте ацетоном. При отсутствии оригинальной детобили используйте пластиковую карту для изготовления временной заплатки.

Этапы восстановления тяги

Жесткая фиксация: Просверлите по 2 отверстия Ø1 мм вдоль слома с каждой стороны.
Армирование: Вставьте отрезки медной проволоки в отверстия, оставив торцы длиной 2-3 мм.
Пайка каркаса: Аккуратно спаяйте выступающие концы проволоки крест-накрест.
Усиление шва: Нанесите эпоксидный клей на место соединения, обмотайте тонкой медной проволокой.
Контроль геометрии: После высыхания клея убедитесь, что тяга сохранила исходную длину и угол изгиба.

Материал	Альтернатива
Медная проволока	Скоба из канцелярской скрепки
Эпоксидный клей	Двухкомпонентный пластиковый состав
Пластиковая заплатка	Вырезанный фрагмент от ПЭТ-бутылки

Важно: Перед установкой смажьте тягу силиконовой смазкой. При сборке проверьте ход механизма без обшивки – тяга не должна цепляться за тросы. Если соединение получилось массивным, расширьте посадочные отверстия в рычагах замка.

Регулировка положения запорного язычка

Неправильное положение запорного язычка относительно ответной части замка на кузове является частой причиной проблем с закрыванием или открыванием двери ВАЗ 2110. Это может проявляться как необходимость прилагать чрезмерное усилие для закрытия, дребезг двери на ходу, самопроизвольное открывание или трудности с открыванием изнутри/снаружи.

Регулировка язычка необходима для обеспечения его точного взаимодействия с ответным механизмом замка. Процесс регулировки относительно прост и требует минимального набора инструментов: ключи на "10" (обычно рожковые или накидные) и, возможно, ключ на "13" для ослабления крепления самого замка, если требуется его небольшая корректировка.

Процесс регулировки

Порядок действий для регулировки положения запорного язычка:

Диагностика: Внимательно осмотрите зазор между дверью и кузовом по всему периметру. Перекос двери, видимый невооруженным глазом, указывает на необходимость регулировки петель, которую нужно выполнить перед регулировкой язычка.
Определение направления смещения:
- Если дверь не доходит до планки замка (не "защелкивается" без сильного хлопка) - язычок нужно сдвинуть наружу (от салона).
- Если дверь закрыта, но имеет люфт или дребезжит - язычок, скорее всего, слишком выдвинут наружу, его нужно сдвинуть внутрь (в сторону салона).
- Если дверь цепляет ответную часть сверху или снизу - требуется регулировка по вертикали.
Ослабление крепления: Ключом на "10" ослабьте (но не откручивайте полностью!) три гайки крепления ответной планки замка (та, с самим язычком) к стойке кузова.
Корректировка положения:
- Горизонтально (вглубь/наружу): Аккуратно постукивая молотком через мягкую проставку (например, деревянный брусок) по корпусу ответной планки, сместите ее в нужном направлении. Небольшие смещения возможны за счет зазоров в крепежных отверстиях.
- Вертикально: Слегка приподнимите или опустите ответную планку руками, используя зазоры в отверстиях под болты.
Промежуточная проверка: После каждого небольшого смещения пробуйте закрыть/открыть дверь, проверяя легкость хода и отсутствие люфта.
Фиксация: Когда оптимальное положение найдено, надежно затяните три гайки крепления ответной планки ключом на "10".
Проверка работы замка: Несколько раз откройте и закройте дверь. Убедитесь, что:
- Дверь закрывается с нормальным усилием, с четким щелчком замка.
- В закрытом состоянии отсутствует видимый перекос и дребезжание при постукивании по двери рукой.
- Дверь надежно фиксируется и не открывается от легкого усилия.
- Управление замком изнутри (штангой) и снаружи (ключом/кнопкой) работает легко и без заеданий.

Ключевые моменты и возможные ошибки:

Параметр	Норма	Последствия ошибки
Горизонтальное положение (вылет язычка)	Язычок должен плотно, без зазора, охватывать штифт ответной части при закрытой двери	Люфт двери или трудное закрывание
Вертикальное положение	Центр паза язычка должен быть точно напротив центра ответного штифта	Заедание замка, самопроизвольное открывание
Затяжка гаек	Надежная, без перекоса планки	Самопроизвольное смещение планки, возврат проблемы

Помните, что регулировка запорного язычка - это точная подгонка. Требуются терпение и последовательные небольшие корректировки с обязательной проверкой после каждого изменения. Не пытайтесь решить проблему исключительно регулировкой язычка, если дверь явно перекошена на петлях - сначала устраните перекос.

Замена личинки замка двери ВАЗ 2110

Для замены личинки замка двери ВАЗ 2110 потребуется новый цилиндровый механизм, соответствующий модели, а также стандартный набор инструментов: крестовая и плоская отвертки, торцевой ключ на 10, пассатижи. Предварительно снимите обшивку двери, открутив саморезы по периметру и сняв пластиковые заглушки ручек.

Демонтируйте внутреннюю защитную пленку, обеспечив доступ к замку. Отсоедините тяги привода замка и ручки, запоминая их исходное положение. Ослабьте крепление корпуса замка – два болта с торца двери и один внутри, после чего извлеките механизм через технологическое отверстие.

Последовательность замены личинки

Выкрутите фиксирующий винт с торца замка, удерживающий личинку.
Вставьте ключ в цилиндр, поверните в положение «открыто» (II).
Нажмите на стопорный штифт через отверстие в корпусе замка тонкой отверткой.
Плавно извлеките личинку вместе с ключом из посадочного гнезда.

Установка новой личинки:

Проверьте совместимость детали по количеству бороздок (оригинал – 3 канавки).
Вставьте цилиндр в замок при положении ключа «II» до щелчка стопора.
Зафиксируйте винтом с торцевой части корпуса.

Важно: Перед сборкой проверьте работу механизма ключом во всех положениях. При монтаже замка следите за правильностью подключения тяг – ошибка приведет к блокировке двери. После установки обшивки удостоверьтесь в отсутствии перекосов при закрывании.

Установка нового замка: шаг за шагом

Подготовьте необходимые инструменты: крестовую и плоскую отвертки, торцевые ключи на 10 и 13, пассатижи. Снимите дверную обшивку, открутив саморезы по периметру и сняв пластиковые заглушки. Отключите разъемы управления стеклоподъемниками и проводку замка.

Демонтируйте старый замок: снимите наружную ручку, отстегните тяги привода замка и личинки, выкрутите три крепежных болта через технологические отверстия в торце двери. Извлеките механизм вместе с тягами, запомнив их расположение.

Монтаж механизма

Установите новый замок в посадочное место, временно зафиксировав болтами
Подсоедините тяги в последовательности:
- Центральная тяга наружной ручки
- Вертикальная тяга внутреннего открывания
- Горизонтальная тяга личинки замка
Зафиксируйте крепеж окончательно, затянув болты моментом 15-20 Н∙м
Проверьте ход тяг – движения должны быть плавными без заеданий
Подключите разъемы электропроводки согласно цветовой маркировке

Обязательно выполните регулировку: при закрытой двери ослабьте крепеж замка на 2-3 оборота, перемещайте механизм до совпадения риски на ответной планке кузова с центром зацепа. Проверьте работу ключом и из салона.

Критерий	Значение
Момент затяжки болтов	15-20 Н∙м
Количество тяг	3 шт
Время установки	40-60 минут

Смазка трущихся элементов механизма

Регулярная смазка узлов замка двери ВАЗ 2110 критически важна для предотвращения заеданий, снижения износа деталей и поддержания плавности работы. Основные трущиеся элементы включают в себя ригель (запорный язычок), поводковые механизмы, кулачковые передачи внутри корпуса замка, а также оси рычагов и пружины. Отсутствие смазки приводит к заклиниванию, увеличению усилия на ручке и преждевременному выходу из строя пластиковых или металлических компонентов.

Для обработки используют специальные составы: пластичные литиевые смазки (например, Литол-24, ШРУС-4) или силиконовые спреи, которые не разрушают резиновые уплотнители. Масла (включая WD-40) подходят только для краткосрочного решения проблем – они быстро вымываются и не обеспечивают долговременной защиты. Нанесение проводится точечно через технологические отверстия в корпусе замка и зоны видимого трения при открытой двери, избегая попадания на электрические контакты центрального замка.

Ключевые правила смазки:

Очистка механизма: Перед обработкой удалите старую засохшую смазку и грязь щеткой с узким ворсом.
Точность нанесения: Используйте шприц с иглой или тонкую трубочку для доступа к внутренним узлам.
Циклование: После смазки 10-15 раз активируйте механизм ключом и ручкой для распределения состава.

Элемент	Рекомендуемая смазка	Периодичность
Ригель и направляющие	Литиевая смазка	Каждые 15 000 км
Оси рычагов	Силиконовый спрей	Каждые 20 000 км
Пружины	Графитовая смазка	При замене или скрипе

Особенности замены вакуумных трубок

Вакуумные трубки соединяют замки дверей с центральным блоком управления, передавая разряжение для автоматического открытия/закрытия. Их целостность критична – микротрещины или перегибы нарушают герметичность системы, приводя к отказу конкретной двери или всех замков одновременно. Распространенные причины повреждений: пересыхание резины, механический износ при трении о элементы кузова, ошибки при предыдущем ремонте.

Диагностику начинают с поиска шипящих звуков при работе ЦЗ и проверки соединений манометром. Обрыв чаще происходит у штуцеров замка или возле вакуумного насоса. Для ремонта используют термостойкие силиконовые трубки Ø4 мм (оригинал – 3.5 мм), выдерживающие перепады температур и вибрацию. Обязательна маркировка длины старых трубок перед демонтажем – ошибка в 5-10 см нарушит синхронность срабатывания.

Технология замены

Демонтаж обшивки двери: снять пластмассовые заглушки, открутить саморезы крепления карты.
Доступ к штуцерам замка: отсоединить электрический разъем, найти пластиковые фиксаторы трубок (цветовая маркировка: белый – впуск, синий – выпуск).
Извлечение магистралей: аккуратно вытянуть трубки из гофрочехла вдоль дверного проема, запоминая трассировку.
Обрезка и установка:
- Отрезать новую трубку с запасом 3-4 см относительно старой;
- Надеть на штуцеры до упора без перекручивания;
- Фиксация нейлоновыми хомутами в местах соединений.

Проверка: запустить ЦЗ 5-7 раз после сборки. При вялом ходе штока замка – искать утечки мыльным раствором на стыках. Для продления срока службы избегайте контакта трубок с острыми кромками металла – используйте пластиковые защитные кожухи в зоне дверных петель.

Настройка работы центрального замка

Корректировка функционирования центрального замка на ВАЗ 2110 требует последовательной проверки компонентов системы. Начните с диагностики блока управления (БУЦЗ), расположенного под обивкой потолка у заднего стекла – убедитесь в целостности проводки и отсутствии окислов на контактах. Протестируйте напряжение на клеммах аккумулятора при одновременной активации замков, так как просадка ниже 10В указывает на проблемы с питанием.

Отрегулируйте механические тяги, соединяющие актуаторы с замочными механизмами всех дверей: люфт более 2-3 мм нарушает синхронизацию. Проверьте ход штока каждого электропривода – нормальный диапазон составляет 8-10 мм. Используйте графический мультиметр для анализа сигналов с дверных концевиков, влияющих на алгоритм автоматического запирания.

Алгоритм калибровки исполнительных механизмов

Снимите обшивку водительской двери, отсоедините разъём актуатора
Подайте +12В напрямую от АКБ на контакты привода (полярность определяет направление движения)
Замерьте время полного хода штока – должно составлять 1.2±0.3 сек
При отклонении параметров замените привод или очистите шестерёнки от засора

Тип неисправности	Метод устранения	Контрольный параметр
Несинхронное срабатывание	Калибровка длины тяг	Одновременность закрытия (±0.5 сек)
Самопроизвольное открытие	Замена микриков дверей	Сопротивление контактов ≤0.5 Ом
Щелчки без движения	Диагностика реле блока	Напряжение на моторе ≥9.5В

После регулировки обязательно выполните инициализацию системы: при включённом зажигании 5 раз нажмите кнопку блокировки на брелоке, удерживая шестое нажатие 10 секунд. Контролируйте сохранение настроек при резком закрытии дверей – вибрации часто сбивают позиционирование тяг.

Притирка замка после установки

После замены или регулировки замка двери ВАЗ 2110 обязательна процедура притирки деталей. Новые компоненты имеют микронеровности на рабочих поверхностях, что вызывает избыточное трение и затрудненное движение ригелей.

Без правильной притирки возрастает нагрузка на механизм и электропривод, приводя к ускоренному износу или поломке. Процесс обеспечивает плавность хода ригелей и корректное взаимодействие всех элементов замка.

Порядок выполнения работ

Очистка механизма: Удалите металлическую стружку и производственную смазку ветошью
Нанесение состава: Обработайте ригели и ответные планки тонким слоем абразивной пасты (например, GOI 50-100 мкм)
Циклическая активация: 15-20 раз выполните полный цикл закрывания/открывания ключом
Повторная очистка: Удалите остатки пасты сжатым воздухом или щеткой
Смазка: Нанесите графитовую или силиконовую смазку на подвижные части

Контрольные признаки качественной притирки:

Ригели выдвигаются/задвигаются без рывков
Ключ проворачивается с равномерным усилием
Отсутствие скрежета и заеданий

Параметр	До притирки	После притирки
Усилие проворота ключа	3.5-4.5 кгс	1.2-1.8 кгс
Ход ригеля	Прерывистый	Линейный

Игнорирование притирки сокращает ресурс замка на 40-60%. Особое внимание уделите фиксации ответной планки – ее положение напрямую влияет на равномерность износа.

Чистка контактов разъема проводки

Окисление и загрязнение контактов в разъеме замка двери ВАЗ 2110 нарушают электрическую проводимость, что приводит к сбоям в работе стеклоподъемников, центрального замка или подсветки. Регулярная чистка предотвращает ложные срабатывания и полный отказ системы.

Перед началом работ обязательно снимите минусовую клемму с аккумулятора для исключения короткого замыкания. Убедитесь в отсутствии механических повреждений проводов и корпуса разъема.

Технология очистки

Подготовьте необходимые материалы:

Очиститель электронных контактов (WD-40, Liqui Moly Kontakt Reiniger)
Мягкая кисточка с синтетическим ворсом
Безворсовые салфетки
Ластик-стирашка для чистки контактов
Пластиковая монтажная лопатка

Последовательность операций:

Аккуратно отсоедините разъем от блока замка, нажав на фиксатор
Визуально оцените степень окисления (белесый или зеленоватый налет)
Обработайте контакты очистителем из баллончика с расстояния 10-15 см
Осторожно протрите элементы ластиком, удаляя стойкие отложения
Промойте разъем повторной порцией очистителя
Просушите контакты салфеткой до полного удаления влаги
Нанесите токопроводящую смазку для защиты от коррозии

При сборке убедитесь в плотной посадке разъема до характерного щелчка фиксатора. Проверьте функциональность системы до установки обшивки двери.

Типичные ошибки при монтаже замка двери ВАЗ 2110

Неправильная установка замка двери ВАЗ 2110 может привести к целому ряду проблем: от затрудненного открывания/закрывания до полного выхода механизма из строя или повреждения элементов двери. Понимание распространенных ошибок помогает избежать их на практике.

Монтаж требует внимательности к позиционированию самого замка, его тяг и правильности подключения электрических разъемов. Игнорирование нюансов конструкции часто становится причиной неисправностей, проявляющихся позже.

Распространенные ошибки

Основные промахи, допускаемые при установке замка:

Неправильное позиционирование замка в проеме: Смещение замка вверх/вниз или вбок относительно ответной части на стойке кузова. Это приводит к затрудненному закрыванию двери, усиленному трению язычка замка об ответную планку, быстрому износу и необходимости прилагать чрезмерное усилие для закрытия.
Неплотное или перекошенное крепление замка: Недостаточно затянутые винты крепления или установка замка с перекосом. Вызывает люфт корпуса замка, что нарушает работу внутреннего механизма и тяг, приводит к дребезжанию и самопроизвольному открыванию двери на ходу.
Некорректная регулировка тяги наружной ручки: Тяга установлена слишком длинной или слишком короткой. Если тяга длинная – ручка будет "проваливаться" и не возвращаться в исходное положение, короткая – не обеспечит полного срабатывания механизма открывания, потребует сильного нажима на ручку.
Некорректная регулировка тяги внутренней ручки (замка): Неправильная длина тяги внутреннего открывания. Длинная тяга не позволит полностью заблокировать дверь изнутри или будет мешать работе механизма, короткая – не откроет замок при нажатии на ручку из салона.
Защемление или неправильная прокладка жгута проводов: Электрический разъем замка или провода центрального замка/сигнализации зажаты между корпусом замка и металлом двери, либо неправильно проложены и трутся о подвижные элементы. Это ведет к перетиранию изоляции, короткому замыканию, выходу из строя моторчика ЦЗ или датчиков микровыключателей.
Игнорирование проверки люфта тяги внутреннего замка: Не отрегулирован зазор (люфт) между тягой внутренней блокировки и рычажком на замке. Избыточный люфт приводит к нечеткому срабатыванию блокировки/разблокировки, недостаточный – к постоянному натяжению и затрудненному перемещению кнопки или рычажка блокировки.
Отсутствие проверки работы до установки обшивки: Сборка двери завершена (установлена обшивка, подлокотник) без предварительной проверки плавности хода ручек, четкости срабатывания замка на открытие/закрытие, блокировку и работу центрального замка. Обнаружение ошибки после полной сборки означает необходимость разбирать дверь снова.
Затирание корпуса замка о металл двери: Замок установлен таким образом, что его корпус или крепежные уши контактируют и трутся о внутреннюю поверхность дверного картера при работе механизма или вибрациях. Вызывает посторонние звуки (скрип, стук) и может привести к повреждению корпуса замка.

Восстановление пружинных элементов

Пружинные элементы замка двери ВАЗ 2110 подвержены износу и деформации из-за постоянных циклических нагрузок. Чаще всего выходят из строя возвратная пружина фиксатора и скрученная пружина рычага защелки, что проявляется неполным возвратом язычка, заеданием механизма или самопроизвольным открыванием двери.

Восстановление функциональности возможно при сохранении целостности металла и отсутствии критической коррозии. Основные методы включают правку геометрии, термическую обработку и подбор аналогов. Работы требуют снятия замка с двери и его полной разборки для доступа к пружинным узлам.

Технология восстановления

Последовательность работ при реставрации пружинных элементов:

Демонтаж и разборка
- Снять замок, отсоединив тяги управления и электропроводку
- Выпрессовать оси и штифты корпуса специальным инструментом
- Аккуратно извлечь пружины, фиксирующие шайбы и стопорные кольца
Диагностика и подготовка
- Очистить детали от грязи и старой смазки уайт-спиритом
- Проверить длину пружин (оригинал: возвратная 32±1мм, рычага 20±0.5мм)
- Выявить трещины, остаточную деформацию, потерю упругости
Методы реставрации
- Правка геометрии: коррекция крючков и посадочных зон круглогубцами
- Отжиг/закалка: нагрев до 650-700°C с последующим охлаждением в масле
- Укорачивание: для растянутых пружин с переформированием крайних витков
Контроль качества
- Проверка усилия сжатия (0.8-1.2 кгс для возвратной пружины)
- Тест на полный ход язычка при ручном взводе механизма
- Обязательная смазка графитовой пастой перед сборкой

При критическом износе рекомендуется установка новых пружин от проверенных производителей (SS20, Беломо). Самодельные аналоги из пружинной проволоки должны соответствовать ГОСТ 9389-75 по классу прочности.

Сравнение с замками ВАЗ 2111/2112

Конструктивно замки дверей ВАЗ 2110 имеют значительное сходство с замками моделей 2111 (универсал) и 2112 (хэтчбек). Все они используют схожий механический принцип работы с запирающим ригелем, фиксирующим дверь в проеме кузова, и системой тяг/тросов для управления изнутри салона и снаружи. Основные детали (корпус, рычажная система, пружины, электрические микровыключатели) унифицированы по геометрии и крепежным точкам.

Ключевое различие заключается в электрической части и функционале. Замки ВАЗ 2111 и 2112 оснащены встроенными датчиками положения двери (концевыми выключателями), интегрированными непосредственно в корпус замка. Эти датчики передают сигнал о состоянии двери (открыта/закрыта) на блок управления для активации центрального замка, освещения салона и сигнализации. В замках ВАЗ 2110 такие датчики отсутствуют в самом механизме замка; информация о положении двери на "десятках" считывается отдельным контактным выключателем, установленным на кузове рядом с петлями.

Особенности совместимости и замены

Механическая совместимость: Замки взаимозаменяемы физически. Установка замка от 2111 или 2112 на ВАЗ 2110 (и наоборот) возможна без доработок креплений.
Электрическая совместимость: При замене замка 2110 на замок от 2111/2112 требуется подключение дополнительных проводов к его электрическому разъему для работы датчиков положения. Без этого сигналы о закрытии двери и центральный замок на новой детали функционировать не будут. Обратная замена (установка замка 2110 на 2111/2112) приведет к неработоспособности датчика положения двери в системе автомобиля, так как его просто нет в корпусе старого замка.
Функциональность: Использование замка от 2111/2112 на ВАЗ 2110 позволяет реализовать более точное определение положения двери через штатную систему (при правильном подключении), что может быть полезно при установке современных сигнализаций.

Список источников

При подготовке материала использовались специализированные технические документы и профильные публикации, посвященные устройству автомобилей семейства ВАЗ. Анализ конструкции замка проводился на основе официальных данных и практических руководств.

Ключевые источники включают заводскую техническую литературу, методические пособия для автосервисов и экспертные аналитические обзоры. Все материалы предоставляют детальную информацию о компонентах и принципах работы дверного замка ВАЗ 2110.

Официальное руководство по ремонту ВАЗ-2110 (издательство "За рулем")
Каталог деталей и сборочных единиц ВАЗ-2110 (заводская документация АО "АВТОВАЗ")
Учебное пособие "Электрооборудование и замковые системы автомобилей ВАЗ" (авт. Петров Д.И.)
Технический бюллетень №47 "Особенности ремонта дверных механизмов Lada 110" (Центр технической информации АВТОВАЗ)
Практическое руководство "Диагностика неисправностей центрального замка ВАЗ-2110" (журнал "Автомеханик")
Методичка "Разборка и сборка передних дверей ВАЗ 2110-2112" (профессиональное издание для СТО)
