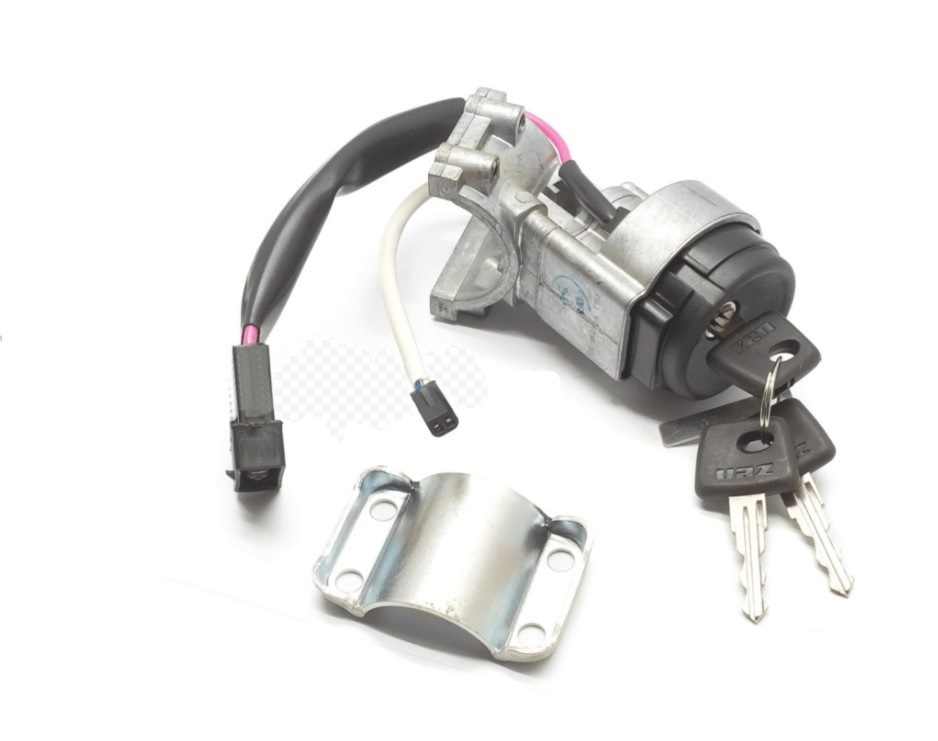

Замок зажигания УАЗ - подбор и монтаж

Статья обновлена: 18.08.2025

Исправный замок зажигания гарантирует безопасную и бесперебойную работу автомобиля УАЗ. Эта деталь отвечает за подачу питания на бортовые системы, запуск двигателя и защиту от угона.

Со временем контакты изнашиваются, механизм люфтит или возникают проблемы с поворотом ключа. Выбор подходящей замены и правильная установка нового замка критически важны для восстановления функциональности.

Типичные признаки неисправности замка зажигания УАЗ

Автомобиль не заводится при повороте ключа в положение "стартер", хотя остальные системы работают исправно. Могут отсутствовать характерные щелчки реле стартера, а на приборной панели гаснет подсветка или пропадают показания при попытке запуска двигателя.

Проблемы с включением режимов зажигания: ключ туго проворачивается или заклинивает в определенных положениях (ACC, ON, START). Иногда наблюдается самопроизвольное возвращение ключа из положения "стартер" в положение "ON" до запуска двигателя, что прерывает процесс запуска.

Основные симптомы:

• Искрение или запах гари в районе рулевой колонки при включении зажигания
• Неустойчивая работа приборной панели: мигание ламп, спонтанное отключение указателей уровня топлива или температуры
• Самопроизвольное глушение двигателя во время движения при вибрациях или повороте руля
• Отказ электрооборудования в определенном положении ключа (не работают дворники, поворотники, обогрев)
• Затрудненное извлечение ключа из замка после выключения двигателя

Симптом	Возможная причина в замке
Автомобиль глохнет сразу после запуска	Обрыв контактов в положении "ON"
Пропадание питания при покачивании ключа	Износ контактной группы или личинки
Одновременное включение фар и стартера	Замыкание контактных дорожек

Важно: Перечисленные признаки могут также указывать на проблемы с реле стартера, проводкой или АКБ. Точная диагностика требует проверки напряжения на контактах замка мультиметром при последовательном повороте ключа во всех положениях.

Основные причины выхода из строя контактной группы замка

Контактная группа замка зажигания УАЗ подвергается интенсивным механическим и электрическим нагрузкам в процессе эксплуатации. Её неисправности напрямую влияют на запуск двигателя и работу бортовых систем, требуя своевременной диагностики и замены.

Основные факторы, приводящие к отказу этого узла, связаны как с естественным износом, так и с внешними воздействиями. Понимание этих причин помогает продлить ресурс детали и избежать внезапных поломок.

Ключевые факторы поломок

• Механический износ контактов
  Постоянное замыкание/размыкание цепей приводит к истиранию токопроводящих поверхностей. Со временем контакты истончаются, деформируются или теряют упругость, что нарушает плотность соединения и вызывает переходные сопротивления.
• Электрическое подгорание
  Образование нагара на контактах из-за искрения при коммутации высоких токов (особенно в цепи стартера). Усугубляется окислением, загрязнением или ослаблением прижима, что снижает проводимость и повышает локальный нагрев.
• Коррозия и загрязнение
  Попадание влаги, пыли, дорожных реагентов или смазочных материалов внутрь замка. Вызывает окисление металлических элементов, образование токонепроводящих плёнок и заедание подвижных частей группы.
• Перегрузка цепей
  Подключение дополнительного оборудования (прожекторы, мощная аудиосистема) без реле увеличивает ток через контакты. Превышение номинальных параметров ведёт к перегреву, оплавлению изоляции и деформации токоведущих пластин.
• Дефекты материала/производства
  Использование некачественных сплавов с низкой устойчивостью к эрозии или нарушение геометрии контактов при изготовлении. Проявляется в виде преждевременного износа или заклинивания группы даже при штатных нагрузках.

Причина	Последствие	Признак неисправности
Подгорание контактов	Снижение проводимости	Пропуски зажигания, отказ стартера
Коррозия	Обрыв цепи	Полное отсутствие питания
Механический износ	Нестабильный контакт	Самопроизвольное отключение приборов

Механические повреждения ключа и личинки: диагностика проблемы

Повреждения ключа проявляются видимыми деформациями: искривлением стержня, глубокими царапинами на бороздках, сколами или стиранием профиля. Ключ может застревать в замке, проворачиваться с усилием или не входить до конца. Частой причиной становится использование дубликатов из мягких сплавов, которые деформируются под нагрузкой.

Проблемы с личинкой (цилиндровым механизмом) возникают при износе штифтов, пружин или корпуса. Признаки – ключ входит туго, проворачивается рывками, слышны щелчки или скрежет. Заклинивание в положении ACC или START, самопроизвольное возвращение в LOCK указывают на внутренние поломки. Попадание песка или коррозия усугубляют ситуацию.

Этапы диагностики

1. Визуальный осмотр ключа:
   • Проверьте целостность бороздок и отсутствие заусенцев
   • Сравните износ с резервным дубликатом
2. Тестирование работы в замке:
   • Отметьте сопротивление при повороте в каждом положении (LOCK-ACC-ON-START)
   • Определите, застревает ли ключ при извлечении
3. Анализ сопутствующих симптомов:

   Симптом	Вероятная причина
   Ключ проворачивается, но стартер не срабатывает	Износ контактной группы, не связан с личинкой
   Замок блокируется в положении ON	Поломка фиксатора ротора или противоугонного штифта

Важно: При поломке ключа не пытайтесь извлечь обломок подручными средствами – это гарантированно выведет личинку из строя. Используйте только специализированный инструмент или обратитесь к автослесарю.

Замок УАЗ "Буханка": особенности конструкции и взаимозаменяемость

Конструкция замка зажигания на УАЗ-452 включает четыре стандартных положения: "OFF" (полное отключение), "ACC" (питание аудиосистемы), "ON" (активация зажигания и приборов) и "START" (пуск стартера). Механизм оснащен противоугонным фиксатором рулевого вала, блокирующимся при переводе ключа в положение "OFF" и извлечении. Корпус выполнен из металла с пластиковой лицевой панелью, а электрическая часть содержит контактную группу, рассчитанную на токи до 30А.

Отличительной чертой является крепление замка к кронштейну рулевой колонки через технологическое отверстие с фиксацией стопорным кольцом. Ключевая особенность – совместимость разъема с большинством моделей УАЗ: контактная колодка имеет 7 штекеров (4 основных + 3 резервных) со стандартной распиновкой. Это упрощает диагностику и подключение без модификации проводки.

Критерии взаимозаменяемости

• Межмодельная совместимость: Прямая замена возможна с замками от УАЗ-3303, 3909, 2206 (до 2010 г.в.). Для УАЗ Патриот или Хантер потребуется адаптер разъема.
• Ключевые отличия: У "Буханки" короче шток фиксатора руля (15 мм против 18 мм у Hunter) и увеличенный диаметр личинки (19 мм).
• Универсальные аналоги: Подходят KZ-809 (Беларусь) и JMA UAZ-4D (Испания), но требуют проверки глубины посадки в колонку.

Параметр	Оригинал УАЗ-452	Аналог (Patron PK-304)
Кол-во контактов	7 PIN	6 PIN (+ переходник)
Блокировка руля	Активная	Требует калибровки
Ресурс циклов	50 000	35 000

При установке неоригинальных замков проверяйте совпадение посадочного диаметра (22±0.5 мм) и угол поворота ключа в положении "START" (не более 50°). Для моделей с иммобилайзером (выпуск после 2015 г.) обязательна перепрошивка ЭБУ при замене личинки.

Замок УАЗ "Патриот": отличия от других моделей линейки

Замок зажигания УАЗ "Патриот" отличается от систем классических моделей УАЗ (например, "Хантер", "Буханка") в первую очередь конструкцией и электрической схемой. В "Патриоте" используется более современный вариант с интегрированным противоугонным иммобилайзером, что требует синхронизации с блоком управления двигателем через чип в ключе.

Кроме того, контактная группа замка рассчитана на повышенную нагрузку из-за наличия электроусилителя руля, дополнительных систем комфорта и электропакета. В отличие от простых механических аналогов у старых моделей, здесь применяется многоконтактная группа с защитой от перегрузок.

Ключевые отличия

• Электронная совместимость: Требует синхронизации с ЭБУ (иммобилайзер), тогда как в УАЗ-469 или "Буханке" используется примитивная механика.
• Контактная группа: 6-контактная схема против 4-контактной в базовых моделях, рассчитанная на питание электроусилителя руля и мультимедийных систем.
• Крепление и размеры: Монтажный диаметр и форма корпуса уникальны, не взаимозаменяемы с Hunter или "Фермер".
• Защита от некорректного включения: Блокировка поворота ключа при невыжатом сцеплении (в механических версиях), отсутствующая в ранних УАЗ.

Параметр	УАЗ "Патриот"	УАЗ "Хантер" / "469"
Иммобилайзер	Обязателен (чип-ключ)	Отсутствует
Контакты	6-пиновый разъем	4-пиновый разъем
Совместимость с ЭУР	Интегрирована	Требует доработок
Механическая защита	Блокировка без сцепления	Нет блокировки

При установке нового замка на "Патриот" критически важно приобретать оригинальные компоненты или сертифицированные аналоги. Несовместимые версии приведут к ошибкам иммобилайзера и отказу запуска. Для моделей до 2011 года допускается замена без перепрограммирования ЭБУ, в поздних версиях (после 2014 г.) обязательна адаптация ключей через дилерское оборудование.

Замок УАЗ "Хантер": специфика работы и крепления

Конструкция замка зажигания на УАЗ "Хантер" традиционна для классической схемы ВАЗ: он объединяет в одном корпусе выключатель зажигания/стартера и противоугонное устройство – механический блокиратор рулевого вала. Ключ имеет четыре фиксированных положения: "LOCK" (блокировка руля, зажигание выключено), "ACC" (питание потребителей без зажигания), "ON" (включено зажигание и приборы), "START" (включение стартера, с возвратной пружиной).

Крепление замка на рулевой колонке "Хантера" осуществляется через монтажную пластмассовую консоль. Фиксация производится двумя саморезами с потайной головкой, вкручиваемыми через специальные отверстия в корпусе замка в пластик консоли. Для доступа к крепежу необходимо снять пластиковый кожух рулевой колонки. Сам корпус замка имеет характерный металлический цилиндр с прорезью для ключа и выступающую личинку, которая входит в зацепление с блокиратором рулевого вала при повороте в положение "LOCK".

Ключевые особенности установки и замены

При замене замка зажигания на "Хантере" критически важно соблюсти несколько нюансов:

• Совместимость контактной группы: Новый замок должен иметь идентичную распиновку электрического разъема. "Хантеры" разных лет выпуска могут иметь отличия в схеме подключения.
• Позиция блокиратора руля: Перед установкой нового замка рулевой вал обязательно должен находиться в положении "разблокировано" (руль немного повернут влево или вправо до щелчка). Монтаж при заблокированном руле сделает установку невозможной.
• Фиксация крепежа: Саморезы должны затягиваться плотно, но без чрезмерного усилия во избежание срыва резьбы или растрескивания пластика консоли. Использование старых саморезов не рекомендуется.

Подключение проводов выполняется строго по схеме, прилагаемой к новому замку. Наиболее распространенные ошибки:

1. Путаница проводов "стартера" (обычно толстый красный или красно-черный) и "зажигания" (синий или сине-черный).
2. Неправильное подключение провода "массы" (черный), ведущее к неработоспособности.
3. Неполное вставление разъема, вызывающее перебои в контакте.

После установки необходимо проверить:

Функция	Что проверять
Механика	Плавность хода ключа во всех положениях, четкая блокировка/разблокировка руля
Электрика (ACC)	Включение радио, прикуривателя
Электрика (ON)	Работа приборной панели, габаритов
Стартер (START)	Надежное срабатывание стартера при удержании ключа, автономный возврат в "ON"

Правильно установленный замок обеспечивает не только запуск двигателя, но и надежную защиту от угона благодаря жесткой механической блокировке рулевого вала в положении "LOCK". Использование неоригинальных или некачественных замков чревато быстрым износом личинки, проблемами с контактами и снижением противоугонных свойств.

Замок УАЗ "Карго": требования к надежности в коммерческом транспорте

Для коммерческого транспорта, такого как УАЗ "Карго", отказ замка зажигания означает не просто временную неисправность, а прямые финансовые потери из-за простоя техники. Ресурс и устойчивость к износу становятся критическими параметрами, так как автомобиль эксплуатируется в интенсивном режиме с частыми запусками двигателя, переключениями режимов и воздействием вибраций.

Надежность конструкции подразумевает не только долговечность механической части, но и стабильность электрических контактов под нагрузкой. Малейшие сбои в коммутации цепей стартера или зажигания могут парализовать перевозки грузов, особенно в условиях бездорожья или при низких температурах, характерных для регионов эксплуатации УАЗ.

Ключевые требования к замку зажигания

• Механическая прочность: Корпус и штырьковые соединения должны выдерживать ударные нагрузки, вибрацию и попытки грубого воздействия (например, неаккуратного обращения с ключами).
• Износостойкость контактной группы: Обеспечение минимального сопротивления и отсутствия искрения при коммутации силовых цепей стартера (до 50А) и зажигания после 50 000+ циклов срабатывания.
• Защита от внешних факторов: Герметичность, предотвращающая окисление контактов из-за влаги, пыли, реагентов. Устойчивость к температурным перепадам (-40°C до +85°C).
• Безотказная фиксация ключа: Четкое позиционирование в положениях ACC/ON/START без риска самопроизвольного переключения или заклинивания.
• Антивандальные свойства: Усиленная личинка, сложность несанкционированного доступа к клеммам для "горячего" пуска.

Подбор замка зажигания по году выпуска и модификации УАЗ

Конструкция замков зажигания на автомобилях УАЗ существенно различается в зависимости от модели и года выпуска. Для старых серий (например, УАЗ-469 до 1990-х) применялись механические замки без иммобилайзеров, тогда как современные УАЗ Патриот или Хантер оснащаются электронными системами с чип-ключами и противоугонными функциями. Неправильный выбор приведет к несовместимости с проводкой или блоком управления.

Ключевыми критериями являются: тип кузова (буханка, фургон, внедорожник), год производства и наличие электронных систем. Например, для УАЗ Хантер до 2010 года используются одни контакты разъема, после 2010 – другие. Для дизельных модификаций часто требуются усиленные контакты из-за высокого тока свечей накаливания.

Рекомендации по выбору

Модель / Годы	Тип замка	Особенности
УАЗ-469 (до 1995)	КЗ-812	4-контактный, без иммобилайзера
УАЗ Хантер (2003-2010)	АПАТ 70.3700	5-контактный, совместим с УАЗ-3151
УАЗ Патриот (после 2014)	ELKAR 100.3770	С чип-ключом, требует программирования
УАЗ Буханка (после 2010)	КЗ-814	Усиленные контакты для дизеля

1. Определите VIN-код – 10-й символ указывает год выпуска (например, «С» – 2012).
2. Сверьте разъем проводки:
   • 4 пина – старые модели (до 2000 г.)
   • 5-6 пинов – Хантер/Патриот до 2015 г.
   • CAN-шина – современные версии
3. Учитывайте тип двигателя:
   • Для ЗМЗ-409 (бензин) подходит КЗ-813
   • Для CummIS ISF 2.8 (дизель) – ELKAR 100.3770

Важно: На автомобилях с иммобилайзером (УАЗ Патриот после 2008 г.) новый замок требует привязки к ЭБУ через диагностическое оборудование. Использование неоригинальных аналогов (например, от ГАЗ) возможно только на классических моделях без электронных систем.

Оригинальные замки УАЗ: каталожные номера и производители

Оригинальные замки зажигания для УАЗ выпускаются по строгим техническим условиям завода-изготовителя, что гарантирует совместимость с электросистемой автомобиля и надежную работу противоугонного механизма рулевой колонки. Их конструкция учитывает особенности конкретных моделей УАЗ, включая специфику контактной группы и механической части.

Ключевыми производителями оригинальных компонентов являются предприятия, входящие в цепочку поставок Ульяновского автозавода. Основным поставщиком выступает ОАО "Автоагрегат" (г. Старый Оскол), специализирующийся на электрооборудовании. Все изделия маркируются логотипом UAZ и имеют защиту от подделок.

Каталожные номера и применение

Актуальные каталожные номера оригинальных замков зажигания для популярных моделей:

Модель УАЗ	Каталожный номер	Особенности
УАЗ Патриот (с 2005)	3160-3704010-10	С иммобилайзером, 4 положения
УАЗ Хантер	315195-3704010-20	Без иммобилайзера
УАЗ Буханка (УАЗ-2206)	3962-3704010	Усиленная контактная группа
УАЗ "Профи"	31604-3704010-00	Модификация для коммерческого транспорта

Важные нюансы при выборе:

• Замки для моделей с иммобилайзером (Патриот после 2014 г.) требуют программирования блоком управления
• Комплектация включает 2 ключа с заводским чипом (для иммобилайзерных версий)
• Упаковка содержит голографическую наклейку UAZ и штрих-код с каталожным номером

Качественные аналоги замков зажигания для УАЗ: как отличить подделку

Выбор качественного аналога замка зажигания для УАЗ критически важен для безопасности и надежности автомобиля. Подделки, зачастую внешне похожие на оригинальные изделия или продукцию известных производителей (БОР, КЗТЭ, КААЗ), могут иметь катастрофически низкое качество исполнения, приводя к внезапным отказам, проблемам с запуском, заклиниванию ключа или даже возгоранию.

Риск приобрести контрафакт особенно высок при покупке через непроверенные онлайн-площадки или у сомнительных поставщиков, предлагающих цену значительно ниже рыночной. Знание ключевых отличий подлинных изделий от подделок поможет сделать осознанный выбор и избежать серьезных проблем.

Ключевые признаки подлинности и отличия от подделки

Обращайте внимание на следующие детали при осмотре замка зажигания:

• Упаковка: Качественные аналоги и оригинал имеют четкую полиграфию на коробке, логотипы производителя без размытостей, указание артикулов, штрих-кодов (которые должны сканироваться), контактов производителя. Подделки часто используют тусклые цвета, опечатки, нечитаемые штрих-коды.
• Маркировка на корпусе: На оригинальных замках и хороших аналогах маркировка (логотип бренда, номер детали) нанесена лазером или четким штампом, она ровная, глубокая, не стирается. Подделки часто имеют маркировку краской (которая легко стирается) или нечеткое тиснение.
• Качество материалов и обработки:

Элемент	Качественное изделие	Подделка
Корпус	Тяжелый, прочный пластик, без заусенцев, облой аккуратно удален.	Легкий, хрупкий пластик, часто с острыми заусенцами и грубыми следами литья.
Металлические части (цилиндр, контакты)	Твердый металл, тщательная обработка, отсутствие сколов и царапин.	Мягкий, легко деформируемый металл, следы грубой обработки, возможны задиры.
Покрытие	Ровное, устойчивое к истиранию.	Неравномерное, легко царапается или стирается.

• Ключ: Качественный ключ изготовлен из прочного сплава, имеет четкую, глубокую лазерную насечку, плавно вставляется и поворачивается в новом замке. Поддельный ключ часто легкий, с нечеткой или грубой насечкой, может болтаться или туго входить.
• Электрическая часть (контактная группа): Клеммы должны быть из цветного металла (латунь), массивные, с надежными пружинами. В подделках часто используют сталь (которая ржавеет) или тонкий металл, пружины слабые, контакты могут быть покрыты лишь тонким слоем, имитирующим латунь.

Порядок действий при покупке для минимизации риска:

1. Покупайте у официальных дилеров УАЗ или проверенных крупных автозапчастей с хорошей репутацией.
2. Требуйте сертификаты или документы, подтверждающие происхождение детали.
3. Внимательно осмотрите упаковку и сам замок по критериям, указанным выше.
4. Сравните вес с заведомо оригинальным изделием – подделки обычно значительно легче.
5. Проверьте плавность хода ключа (в новом замке он должен поворачиваться с небольшим, но равномерным усилием).

Установка поддельного замка зажигания – это всегда риск. Экономия в несколько сотен рублей может обернуться дорогостоящим ремонтом электросистемы, буксировкой автомобиля или, в худшем случае, пожаром. Инвестиции в качественную деталь от надежного производителя гарантируют безопасность и долгий срок службы.

Сравнение цен на оригинальные и совместимые замки зажигания

Цена является одним из ключевых факторов при выборе замка зажигания для УАЗ. Оригинальные компоненты (OEM), выпускаемые под маркой УАЗ или его официальных поставщиков, традиционно имеют более высокую стоимость по сравнению с совместимыми аналогами.

Совместимые замки зажигания, также известные как non-OEM или aftermarket, производятся сторонними компаниями. Они позиционируются как прямая замена оригиналу, но их цена может быть значительно ниже, что привлекает многих владельцев, особенно при ограниченном бюджете на ремонт.

Детализация ценовых различий

Разрыв в стоимости между оригиналом и аналогом может быть весьма существенным:

• Оригинальные замки зажигания УАЗ: Цена обычно начинается от 2500 рублей и может достигать 4500 рублей и выше, в зависимости от модели УАЗ (Буханка, Патриот, Хантер, Профи), конкретного поставщика и наценки продавца.
• Совместимые замки зажигания: Предложения на рынке стартуют от 800 рублей. Средний ценовой диапазон для проверенных брендов-производителей аналогов (например, "СтартВОЛЬТ", "КЗАТЭ", "ПЕКАР") составляет 1000-2000 рублей. Крайне дешевые варианты (ниже 800 руб.) часто указывают на низкое качество или риск подделки.

При сравнении цен важно учитывать не только стоимость самого замка, но и гарантии:

• Оригинал: Как правило, поставляется с официальной гарантией от завода-изготовителя или дилера (часто 1 год), что обеспечивает уверенность в качестве и совместимости.
• Совместимый: Гарантия зависит от производителя и продавца. Качественные аналоги от известных брендов также могут иметь гарантию 6-12 месяцев. Однако гарантия на самые дешевые безымянные изделия может отсутствовать или быть минимальной (14-30 дней), что увеличивает риски для покупателя.

Тип замка зажигания	Диапазон цен (руб.)	Ключевые особенности ценообразования
Оригинальный (OEM, УАЗ)	2500 - 4500+	Высокая стоимость обусловлена брендом, затратами на R&D, строгим контролем качества, логистикой через официальных дилеров. Гарантия обычно 1 год.
Совместимый (Aftermarket, non-OEM)	800 - 2000	Цена значительно ниже за счет отсутствия лицензионных отчислений, часто упрощенного производства, прямых продаж. Гарантия варьируется от 0 до 1 года (в среднем 6-12 мес. у брендовых аналогов). Риск подделки или низкого качества в нижнем ценовом сегменте.

Таким образом, выбор между оригинальным и совместимым замком зажигания для УАЗ часто сводится к балансу между начальной стоимостью и ожидаемой надежностью и долговечностью. Оригинал предлагает максимальную гарантию совместимости и качества, но за премиальную цену. Качественный совместимый замок от проверенного бренда может стать экономичной альтернативой, однако самые дешевые варианты сопряжены с повышенным риском преждевременного выхода из строя.

Механические противоугонные свойства замков для УАЗ

Механическая стойкость замка зажигания – фундаментальный элемент защиты УАЗ от угона. Она определяет, насколько успешно замок сможет противостоять прямым силовым методам взлома, таким как выламывание, высверливание или выбивание, которые остаются распространенной тактикой угонщиков, особенно для автомобилей, часто эксплуатируемых вне дорог или в удаленных районах.

Ключевые механические противоугонные особенности современных замков зажигания для УАЗ включают усиленную конструкцию корпуса и цилиндра, применение специальных материалов и защитных элементов, а также опциональные решения для скрытого монтажа, значительно повышающие порог несанкционированного доступа.

Ключевые элементы защиты

Основные механические противоугонные свойства качественных замков зажигания для УАЗ:

• Усиленный корпус: Изготавливается из высокопрочных сталей или сплавов (например, цинк-алюминиевых), устойчивых к деформации при попытках выломать замок монтировкой или разводным ключом.
• Бронеколпак (защитная шайба/втулка): Твердосплавный элемент (часто из закаленной стали или карбида вольфрама), установленный вокруг личинки замка. Предназначен для защиты от высверливания – самое распространенное механическое воздействие. Сверло быстро тупится или ломается о такой колпак.
• Усиленная личинка (цилиндр):
  • Специальные стали: Применение высоколегированных сталей, стойких к износу и силовому воздействию.
  • Закаленные штифты: Пины (штифты) внутри цилиндра из закаленной стали, которые сложно срезать отмычкой или высверлить.
  • Плавающие элементы и ловушки: Сложная конфигурация пинов, включающая магнитные элементы, штифты-ловушки неправильной формы, затрудняющие манипуляцию отмычками.
  • Защита от выбивания: Конструкция крепления личинки внутри корпуса, препятствующая ее выбиванию ударом.
• Скрытый монтаж и защита крепежа:
  • Потайные винты: Использование винтов со специальными головками (звездочка Torx Security, спаннер и др.), для откручивания которых нужен специализированный инструмент.
  • Защитные кожухи/пластины: Дополнительные металлические накладки, закрывающие крепежные элементы замка и сам корпус, затрудняя доступ к нему.
  • Варианты установки: Некоторые модели позволяют установить замок в менее очевидном месте или под углом, усложняя работу угонщику.
• Противоугонные штифты/штифты-срезы: Дополнительные элементы в конструкции замка или его креплении, которые при попытке силового вырывания ломаются, блокируя дальнейшее извлечение замка или вращение вала.

Свойство	Базовый Замок	Замок с Усиленной Защитой
Материал корпуса	Стандартный сплав	Высокопрочная сталь / ЦАМ (цинк-алюминий)
Бронеколпак	Отсутствует или тонкий	Твердосплавный (сталь, карбид вольфрама)
Материал пинов личинки	Обычная сталь	Закаленная сталь
Тип крепежных винтов	Крест/Шлиц	Torx Security / Спаннер / Двухштырьковые
Защита от выбивания	Минимальная	Усиленная конструкция

Важный аспект выбора: Надежные производители специализированных противоугонных замков для УАЗ (такие как Fortress, Mul-T-Lock и др.) часто указывают класс механической стойкости или конкретно перечисляют использованные защитные технологии (например, BORING PROTECT – защита от высверливания, HARD PINS – закаленные штифты). При выборе замка зажигания для УАЗ, особенно если автомобиль часто остается без присмотра в потенциально небезопасных местах, приоритет следует отдавать моделям с максимально выраженными механическими противоугонными характеристиками, так как они создают первый и самый важный физический барьер для злоумышленника.

Электрические параметры: токовая нагрузка контактной группы

Контактная группа замка зажигания УАЗ испытывает значительные токовые нагрузки при коммутации основных потребителей: стартера, системы зажигания, топливного насоса и электронных блоков. Номинальный ток коммутации для большинства моделей УАЗ составляет 30-50 А в момент запуска двигателя, при этом пиковые значения могут кратковременно достигать 70 А из-за пусковых токов стартера.

Превышение расчетной токовой нагрузки вызывает перегрев контактов, ускоренное образование нагара и эрозию рабочих поверхностей. Это приводит к падению напряжения в цепи, нестабильной работе двигателя, полному отказу запуска и риску возгорания из-за оплавления изоляции проводов.

Критерии выбора и эксплуатации

При подборе контактной группы для УАЗ учитывайте:

• Минимальный допустимый ток: 40 А для бензиновых моделей, 50 А для дизельных (из-за свечей накаливания)
• Запас мощности: +20-30% к штатным значениям для компенсации износа и дополнительного оборудования
• Материал контактов: Медь с покрытием из тугоплавких металлов (кадмий, вольфрам)

Параметр	Штатная система	С доп. оборудованием*
Пусковой ток (стартер)	180-250 А	250-350 А
Нагрузка на контакты	30-40 А	45-55 А
Рекомендуемый минимум	40 А	60 А

* Лебедка, предпусковой подогреватель, мощная аудиосистема

Обязательно проверяйте состояние силовых проводов от АКБ к замку и реле стартера – их сечение должно соответствовать токовым нагрузкам. Установка промежуточных реле для разгрузки контактной группы продлевает ресурс узла на 40-60%.

Проверка сопротивления изоляции нового замка перед установкой

Проверка изоляции мультиметром исключает риск короткого замыкания после монтажа. Замок зажигания УАЗ работает с высокими токами стартера и уязвим к повреждению проводки при некачественной изоляции.

Отсутствие проверки может привести к выходу из строя реле, предохранителей или подгоранию контактов. Тестирование занимает 2-3 минуты и требует мультиметра в режиме мегаомметра (MΩ).

Порядок проверки

1. Переведите мультиметр в режим измерения сопротивления (диапазон 0-20 МОм)
2. Отсоедините клемму аккумулятора во избежание ложных показаний
3. Зафиксируйте один щуп на металлическом корпусе замка
4. Вторым щупом последовательно касайтесь каждой клеммы разъема

Показания прибора (МОм)	Состояние изоляции
>10	Норма (допустимый минимум)
1-10	Требует замены (риск пробоя)
<1	Бракованная деталь

Критически важно проверить клемму START – она передает максимальный ток на стартер. Показания ниже 5 МОм на этой клемме недопустимы. При обнаружении низкого сопротивления замок подлежит возврату как бракованный.

Необходимые инструменты для самостоятельной замены замка УАЗ

Для замены замка зажигания на автомобилях УАЗ потребуется стандартный набор инструментов, который обычно имеется в гараже у автовладельца. Работу можно выполнить без специализированного оборудования, но важно строго соблюдать последовательность действий и меры электробезопасности.

Конкретный перечень может незначительно варьироваться в зависимости от модели УАЗ (например, "Буханка", "Патриот", "Хантер"), однако базовый комплект остается универсальным. Обязательно подготовьте новый замок зажигания и проверьте совместимость детали с вашей модификацией автомобиля.

Основной набор инструментов

• Набор торцевых ключей (8-13 мм) для демонтажа пластиковых накладок рулевой колонки и крепежных элементов
• Крестообразная отвертка для винтов крепления кожухов и замка
• Плоскогубцы или пассатижи для снятия стопорных колец и фиксаторов
• Ключ-звездочка (TORX T20) - требуется для некоторых моделей УАЗ с усиленным креплением
• Фонарик для подсветки рабочей зоны за рулевой колонкой

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Для защиты рук от ссадин рекомендуется использовать рабочие перчатки. Учитывайте хрупкость пластиковых элементов обшивки - демонтируйте их без чрезмерных усилий.

Техника безопасности при работе с проводкой автомобиля

При проведении работ с электросистемой автомобиля УАЗ, включая замену замка зажигания, соблюдение правил безопасности является обязательным условием для предотвращения травм, коротких замыканий и повреждений оборудования. Пренебрежение этими нормами может привести к возгоранию, выходу из строя электронных компонентов или поражению электрическим током.

Перед началом любых манипуляций с проводкой необходимо обесточить систему, отсоединив клеммы аккумулятора. Сначала снимается отрицательная клемма (-), затем положительная (+). Это исключает случайное замыкание цепи и возникновение искр при контакте инструментов с токоведущими элементами.

Основные правила безопасности

Защитное оборудование: Всегда используйте диэлектрические перчатки и инструменты с изолированными рукоятками. При работе с топливными системами (например, вблизи бензонасоса) исключите источники открытого огня.

Контроль цепей:

• Убедитесь в исправности тестера/мультиметра перед проверкой напряжения
• Не допускайте контакта оголенных проводов с кузовом или металлическими деталями
• Изолируйте соединения термоусадкой или изолентой после завершения монтажа

Порядок действий:

1. Фиксируйте отсоединенные провода бирками для корректного восстановления схемы
2. Сверяйтесь с электросхемой конкретной модели УАЗ перед подключением контактов замка
3. Проверяйте отсутствие перегибов и пережатий проводки при установке замка

Особые риски: При замене компонентов иммобилайзера или чипованных ключей требуется профессиональное оборудование. Самостоятельное вмешательство может заблокировать систему запуска.

Ситуация	Меры предосторожности
Работа при включенном АКБ	Допустима ТОЛЬКО для диагностики, инструмент не должен касаться массы
Обнаружение оплавленной изоляции	Немедленно обесточить систему, заменить поврежденный участок провода
Подключение дополнительного оборудования	Использовать предохранители соответствующего номинала в разрыв цепи

После завершения работ убедитесь в отсутствии забытых инструментов в моторном отсеке, повторно проверьте надежность изоляции и только затем подключайте аккумулятор (сначала плюсовую клемму). Обязательно протестируйте все электрические функции перед эксплуатацией автомобиля.

Отключение аккумулятора: обязательный подготовительный этап

Перед началом любых работ с замком зажигания УАЗ, включая его замену или диагностику, необходимо обесточить бортовую сеть автомобиля. Отключение аккумулятора исключает риск короткого замыкания при случайном контакте инструментов с клеммами или проводкой, а также предотвращает срабатывание подушек безопасности.

Помните, что современные автомобили УАЗ оснащены электронными блоками управления (ЭБУ). Резкое обесточивание без соблюдения правил может вызвать сбои в их работе или потерю адаптационных данных. Всегда следуйте рекомендациям производителя в сервисной документации конкретной модели.

Порядок безопасного отключения

1. Заглушите двигатель и извлеките ключ из замка зажигания
2. Наденьте защитные перчатки (резиновые или диэлектрические)
3. С помощью ключа на 10 мм ослабьте гайку на клемме "минус" (черный провод)
4. Снимите "минусовую" клемму с вывода АКБ и зафиксируйте провод в стороне от аккумулятора
5. Аналогично снимите клемму "плюс" (красный провод)
6. Изолируйте "+" клемму аккумулятора плотной тканью или пластиковым колпачком

Важно: Первой всегда снимается "минусовая" клемма! Это правило критично для предотвращения КЗ при случайном касании кузова инструментом во время откручивания "+". При обратной установке первой подключается "плюсовая" клемма.

Демонтаж пластиковой декоративной панели рулевой колонки УАЗ

Снятие декоративной панели рулевой колонки является обязательным этапом для доступа к замку зажигания на автомобилях УАЗ (например, моделей Патриот, Хантер, Буханка). Эта деталь закрывает крепежные элементы замка и электропроводку, обеспечивая эстетичный вид салона.

Работу следует выполнять аккуратно, чтобы не повредить пластиковые защелки или саму панель. Рекомендуется подготовить тонкую плоскую отвертку или пластиковый монтажный инструмент для безопасного отжима фиксаторов. Перед началом демонтажа убедитесь, что зажигание выключено, а ключ извлечен.

Пошаговая инструкция по снятию панели

1. Найдите крепежные элементы: Осмотрите панель. Основные точки крепления расположены:
   • По нижнему краю (2-3 защелки)
   • В зоне вокруг замка зажигания
   • По бокам в месте прилегания к кожуху колонки
2. Отожмите нижние защелки: Вставьте инструмент в щель между панелью и кожухом колонки снизу. Аккуратно надавите, освобождая клипсы поочередно.
3. Освободите боковые фиксаторы: Сдвиньте панель вниз и к себе, одновременно отжимая боковые крепления. Избегайте резких движений.
4. Отключите разъемы (при наличии): Если к панели подключены провода подсветки замка зажигания или кнопок (на некоторых модификациях), аккуратно отсоедините колодки.
5. Снимите панель: Отведите освобожденную деталь от рулевой колонки и уберите в сторону.

Ключевые моменты	Рекомендации
Тип крепления	Пластиковые защелки (клипсы)
Риск повреждения	Используйте неметаллический инструмент
Дополнительные элементы	Проверьте наличие проводов перед полным снятием

После демонтажа панели откроется прямой доступ к замку зажигания и его крепежным винтам. Деталь очистите от пыли и храните в безопасном месте до обратной установки. Убедитесь, что все защелки целы перед монтажом.

Особенности снятия рулевого колеса (при необходимости доступа)

Снятие рулевого колеса на автомобилях УАЗ часто требуется для получения полноценного доступа к замку зажигания при его замене или ремонте. Этот процесс требует внимательности и соблюдения определенных мер предосторожности, так как связан с системами безопасности автомобиля.

Первым и самым критичным шагом является обязательное отключение минусовой клеммы аккумуляторной батареи и выжидание не менее 10-15 минут. Это необходимо для разряда конденсаторов системы пассивной безопасности (SRS) и предотвращения случайного срабатывания подушки безопасности, которая часто интегрирована в рулевое колесо.

Ключевые этапы и особенности демонтажа

После обесточивания системы можно приступать к снятию:

1. Поиск и снятие крепежа: Осмотрите рулевое колесо. Крепежные гайка или болт центральной ступицы обычно скрыты под декоративной заглушкой (эмблемой УАЗ) или пластиковой накладкой. Аккуратно подденьте и снимите заглушку/накладку. На моделях с подушкой безопасности необходимо предварительно отключить ее разъем (обычно расположен сзади руля) и аккуратно снять модуль подушки, открутив крепежные болты (часто Torx).
2. Ослабление и снятие гайки/болта: Используя подходящий ключ (чаще всего на 24 мм или специфичный Torx), ослабьте, но не откручивайте полностью центральную гайку или болт. Это временно оставит руль на месте для следующего шага.
3. Маркировка положения: Крайне важно! Перед окончательным снятием точно отметьте взаимное положение рулевого колеса и вала рулевой колонки (например, мелом или маркером). Это гарантирует правильную установку руля "по меткам" и сохранение центровки колес.
4. Снятие руля: Окончательно открутите и снимите центральную гайку/болт. Рулевое колесо обычно сидит на шлицах вала очень плотно ("прикипает"). Ни в коем случае не пытайтесь сбивать его молотком напрямую – это повредит руль и подшипники колонки. Обязательно используйте специальный съемник рулевого колеса. Аккуратно зафиксируйте съемник за руль и, вращая его центральный винт, создайте равномерное вытягивающее усилие. Рулевое колесо должно сойти с вала.

После снятия руля открывается прямой доступ к замку зажигания и крепежным элементам рулевой колонки. При установке руля обратно действуйте в обратном порядке, строго совмещая сделанные метки и затягивая центральный крепеж с рекомендованным моментом (уточните в руководстве по ремонту для конкретной модели УАЗ).

Важные предупреждения:

• Не игнорируйте отключение АКБ и выжидание времени – риск срабатывания подушки безопасности реален и опасен.
• Используйте только съемник – попытки демонтажа рывками или ударами приведут к дорогостоящим поломкам.
• Точно маркируйте положение – ошибка при установке вызовет смещение руля относительно прямолинейного движения.
• Будьте осторожны с проводами подушки – не дергайте и не повреждайте разъемы.

Если вы не уверены в своих силах или не имеете необходимого инструмента (особенно съемника), доверьте эту работу специалистам сервиса. Неправильные действия могут повлечь серьезные последствия для безопасности и работоспособности автомобиля.

Поиск и отсоединение электрического разъема замка зажигания

Электрический разъем замка зажигания на автомобилях УАЗ расположен на тыльной стороне корпуса устройства, скрыт за пластиковыми кожухами рулевой колонки. Для доступа снимите нижнюю декоративную панель под рулем, открутив крепежные винты или отжав фиксаторы пластиковой облицовки.

Идентифицируйте прямоугольный пластиковый коннектор с пучком проводов (обычно 4-7 жил), подключенный к задней части цилиндра замка. Разъем оснащен фиксирующим язычком из гибкого пластика, предотвращающим самопроизвольное рассоединение. Убедитесь, что ключ зажигания переведен в положение «LOCK».

Порядок отсоединения

1. Зафиксируйте корпус замка рукой для исключения смещения
2. Найдите пластиковый фиксатор на верхней или боковой грани разъема
3. Пальцем плавно отожмите язычок фиксатора до характерного щелчка
4. Без рывков потяните корпус коннектора вдоль оси штекеров
5. Контролируйте целостность проводов при извлечении из труднодоступной зоны

Важно: запрещается тянуть за провода или применять металлические инструменты – это повредит контакты или фиксатор. При закисших соединениях обработайте разъем WD-40 перед отсоединением.

Техника отсоединения тяги привода замка от противоугонного механизма

После снятия пластиковой облицовки рулевой колонки и получения доступа к узлу замка зажигания, найдите тягу привода, соединяющую корпус замка с рычагом противоугонного механизма (блокиратора рулевого вала). Тяга представляет собой металлический стержень с шаровыми наконечниками на концах.

Перед манипуляциями убедитесь, что ключ находится в положении "ACC" или "I" (зажигание включено), чтобы разблокировать противоугонный механизм и снять напряжение с тяги. Это критически важно для предотвращения повреждений.

Последовательность отсоединения

1. Определите тип крепления наконечника:
   • Пластиковая клипса (распространенный вариант) - фиксатор в виде подпружиненной скобы, охватывающей шаровый палец рычага
   • Стопорное кольцо (реже) - металлическое Е-образное кольцо в канавке пальца
2. Отсоединение при клипсе:
   • Зафиксируйте рычаг блокиратора одной рукой
   • Плоской отверткой аккуратно подденьте усики пластиковой клипсы с обеих сторон
   • Снимите клипсу с шарового пальца, сохраняя её для повторной установки
3. Отсоединение при стопорном кольце:
   • Используйте тонкогубцы или специальные щипцы для стопорных колец
   • Сожмите усики кольца и осторожно стяните его с пальца
4. Снятие тяги:
   • Плавно покачивайте наконечник тяги из стороны в сторону
   • Потяните тягу вдоль оси пальца до полного отсоединения
   • Отведите тягу в сторону, избегая перегибов

Контролируйте положение пружины блокиратора – при резком снятии тяги она может сместиться. При установке новой тяги или замка проверьте совпадение длины и конфигурации со старой деталью перед монтажом. Надевайте фиксирующий элемент до характерного щелчка.

Выкручивание крепежных винтов или болтов корпуса замка

После снятия защитного кожуха рулевой колонки и отсоединения электрических разъёмов визуально определите расположение крепёжных элементов корпуса замка зажигания. Обычно используются два винта с крестообразным шлицем или шестигранные болты, установленные перпендикулярно плоскости монтажной панели. Убедитесь в отсутствии дополнительных фиксаторов или стопорных шайб, характерных для некоторых модификаций УАЗ.

Подберите инструмент, полностью соответствующий размеру головки крепежа – чаще всего применяются отвёртки PH2-PH3 или накидные ключи на 8-10 мм. При работе с закисшими соединениями обработайте резьбовую часть проникающей смазкой типа WD-40 за 10-15 минут до демонтажа. Фиксируйте корпус замка свободной рукой, чтобы исключить проворачивание всего узла при откручивании.

Ключевые этапы демонтажа

1. Выкручивайте элементы последовательно, но не полностью на первом этапе – ослабьте каждый крепёж на 2-3 оборота
2. После предварительного ослабления полностью извлеките первый винт/болт, придерживая корпус замка
3. Извлеките оставшийся крепёж, одновременно контролируя положение замка

Тип крепежа	Инструмент	Особенности
Винт с крестообразным шлицем	Отвёртка PH2/PH3	Исключайте перекос инструмента для предотвращения срыва шлица
Шестигранный болт	Накидной ключ 8-10 мм	Используйте короткий вороток для точного позиционирования

При обнаружении деформированной резьбы или сорванных граней применяйте экстракторы или стопорные плоскогубцы. Извлечённый крепёж сразу складывайте в отдельную ёмкость – мелкие детали легко теряются в салоне. Проверьте состояние резьбовых отверстий в монтажной панели перед установкой нового замка, при необходимости восстановите резьбу метчиком.

Аккуратное извлечение старого замка из посадочного места

Перед началом любых манипуляций с электропроводкой и замком зажигания обязательно отсоедините минусовую клемму от аккумуляторной батареи (АКБ). Это исключит риск короткого замыкания, повреждения электроники автомобиля или случайного срабатывания стартера при случайном повороте ключа во время демонтажа.

Снимите пластиковый кожух рулевой колонки (рулевой кожух). Обычно он состоит из двух половин (верхней и нижней), крепящихся друг к другу и к колонке винтами или пластиковыми защелками. Аккуратно подденьте защелки отверткой с широким жалом или специальным пластиковым инструментом, чтобы не сломать их. Открутите винты (если есть) и снимите обе половинки кожуха, обеспечив полный доступ к замку зажигания и его креплениям.

Процесс демонтажа замка

Внимательно осмотрите корпус установленного замка зажигания. Найдите крепежные элементы. На большинстве моделей УАЗ (Патриот, Хантер, Буханка) замок крепится к кронштейну рулевой колонки одним из двух способов:

• Болтами или винтами: Чаще всего это два винта с потайной головкой под крестовую или звездочку (Torx), расположенные по бокам или снизу корпуса замка.
• Сквозным стопорным болтом: Один болт, проходящий через корпус замка и кронштейн колонки, затянутый гайкой с обратной стороны. Иногда этот болт может иметь шлиц под отвертку только с одной стороны.

Действуйте в следующем порядке:

1. Отсоедините электрический разъем: Найдите жгут проводов, идущий к задней части замка. Нажмите на фиксатор разъема (пластиковый язычок) и аккуратно, без рывков, потяните разъем на себя, отсоединяя его от замка. Не тяните за провода!
2. Открутите крепеж: Используя подходящую отвертку или торцевой ключ (часто требуется небольшой размер - T20, T25, T30 для Torx или PH2/PZ2 для креста), выкрутите крепежные винты/болты полностью. Если крепление стопорное (болт с гайкой), придерживайте головку болта отверткой, а с обратной стороны колонки открутите гайку ключом нужного размера.
3. Извлеките замок: После снятия крепежа замок зажигания должен свободно выниматься из своего посадочного гнезда в кронштейне колонки. Аккуратно потяните его на себя. Иногда замок может "прикипеть" или быть слегка поджат проводами.

Важные моменты при извлечении:

Проблема	Причина / Решение
Замок не выходит после откручивания	Проверьте, все ли крепежные элементы сняты. Убедитесь, что ключ находится в положении "ACC" или "LOCK" (часто механическая блокировка руля мешает извлечению). Попробуйте слегка повернуть корпус замка в гнезде, освобождая его.
Мешает проводка	Аккуратно отведите жгут проводов в сторону, освобождая траекторию движения замка. Не допускайте резких перегибов проводов.
Ржавчина/закисание крепежа	Обработайте резьбу проникающей смазкой (WD-40, Liquid Wrench) и дайте ей подействовать 10-15 минут перед попыткой откручивания. Используйте качественный инструмент, чтобы не "слизать" шлицы.

Старайтесь не прилагать чрезмерных усилий при вытягивании замка. Если он не поддается, внимательно перепроверьте все шаги: отключение АКБ, снятие разъема, полное удаление ВСЕХ крепежных элементов и положение ключа. Аккуратность на этом этапе предотвратит повреждение проводки, разъема или посадочного места на рулевой колонке.

Визуальный осмотр посадочного места и очистка от загрязнений

Внимательно осмотрите отверстие в рулевой колонке, куда устанавливается замок зажигания. Ищите следы коррозии, глубокие царапины, деформации краёв или остатки старого крепежа. Проверьте целостность металла вокруг посадочного места – трещины или сильная деформация потребуют ремонта перед установкой нового устройства.

Убедитесь, что фиксирующий штифт на корпусе нового замка совпадает с пазом в колонке. Оцените состояние контактной группы разъёма проводки – окислы, оплавление или повреждённые клеммы недопустимы. Отсутствие люфта самого отверстия и чёткая геометрия – ключевые факторы надёжной фиксации.

Этапы очистки посадочного места

1. Обезжиривание: Обработайте внутреннюю поверхность отверстия и прилегающую зону колонки специальным автомобильным обезжиривателем или уайт-спиритом. Удалите масляные пятна, остатки смазки и прочие плёнки.
2. Механическая очистка: Аккуратно удалите ржавчину и заусенцы мелкой наждачной бумагой (P180-P220) или абразивной губкой. Избегайте агрессивных методов, способных увеличить диаметр отверстия.
3. Промывка: Тщательно протрите очищенную зону сухой безворсовой ветошью. Для труднодоступных мест используйте сжатый воздух или ватные палочки, смоченные очистителем.
4. Контроль: Повторно визуально проверьте отверстие на отсутствие пыли, стружки, волокон ткани и следов влаги. Убедитесь, что поверхность сухая и чистая.

Перед установкой замка обязательно нанесите тонкий слой консистентной смазки (типа Литол-24 или графитной) на его цилиндрическую часть и фиксирующий штифт. Это предотвратит коррозию и облегчит монтаж, но избегайте попадания смазки на контакты электроразъёма.

Подготовка нового замка зажигания к установке

Тщательно проверьте комплектацию нового замка зажигания. В стандартный набор должны входить сам корпус замка с цилиндром, контактная группа (колодка с проводами), крепежные элементы (гайки, шайбы, болты), а также ключи. Сравните новую деталь со снятой старой, обратив особое внимание на форму контактной группы и расположение фиксирующих выступов на корпусе.

Очистите посадочное место в автомобиле от грязи, пыли и остатков старой смазки. Осмотрите провода автомобильной проводки, идущие к разъему замка зажигания: убедитесь в отсутствии повреждений изоляции, окисления контактов или следов перегрева. При необходимости зачистите контакты разъема мелкой наждачной бумагой и обработайте специальным токопроводящим составом.

Порядок предмонтажной проверки

Обязательно выполните следующие действия перед установкой:

• Проверните ключ во всех положениях (LOCK, ACC, ON, START), убедитесь в плавности хода и четкой фиксации.
• Сопоставьте цветовую маркировку проводов на новой контактной группе со схемой подключения для вашей модели УАЗ.
• Убедитесь, что крепежные отверстия на новом замке совпадают с отверстиями на рулевой колонке или панели.
• Нанесите небольшое количество графитовой смазки на поворотный механизм цилиндра и личинку ключа (использование жидких масел недопустимо).

Сверьте функционал контактной группы, используя мультиметр в режиме прозвонки. При переключении ключа между положениями проверьте замыкание соответствующих контактов согласно электросхеме автомобиля. Это исключит ошибки подключения и потенциальные короткие замыкания после монтажа.

Положение ключа	Должны быть замкнуты контакты	Питание подается на
LOCK	-	-
ACC	ACC + BAT	Магнитола, прикуриватель
ON (IGN)	ACC + BAT + IGN	Приборная панель, система зажигания, свет
START	ACC + BAT + IGN + ST	Стартер

Правильная установка нового замка в штатное место крепления

Перед монтажом убедитесь в полном соответствии нового замка модели вашего УАЗ. Проверьте комплектацию: должны присутствовать крепежные болты, фиксаторы и уплотнительные кольца согласно заводской спецификации. Подготовьте необходимый инструмент: торцевые ключи (обычно на 10-13 мм), крестовую и плоскую отвертки.

Тщательно очистите посадочное гнездо на рулевой колонке от грязи, остатков старого герметика и коррозии металлической щеткой. Обработайте поверхность антикоррозийным составом. Сравните геометрию старого и нового замка – выступы, пазы и монтажные уши должны идеально совпадать.

Порядок монтажа

1. Ориентация механизма: Установите замок в положение "0" (OFF) поворотом ключа. Совместите направляющие штифты корпуса с пазами на рулевой колонке.
2. Физическая установка: Плотно вдавите корпус в посадочное место до характерного щелчка фиксатора. Проверьте отсутствие перекосов – зазор между корпусом и колонкой должен быть равномерным по всему периметру.
3. Крепление:
   • Затяните штатные крепежные болты диагонально с моментом 8-12 Н·м
   • Убедитесь, что головки болтов не выступают за плоскость корпуса
   • При наличии стопорных пластин – загните их усики на грани болтов
4. Подключение электроразъема:

   Цвет провода	Функция	Особенности подключения
   Красный	Постоянный "+"	Обязательная изоляция термоусадкой
   Синий/черный	Стартер	Проверка отсутствия перегибов
   Желтый	Зажигание	Фиксация в пластиковом клипсаторе

5. Проверка работоспособности:
   • Плавный ход ключа во всех положениях (ACC-ON-START)
   • Блокировка руля при извлечении ключа из положения "Parking"
   • Отсутствие посторонних щелчков при повороте

Критично: При затяжке болтов не допускайте деформации корпуса замка – это приведет к заклиниванию личинки. После установки проверьте отсутствие люфта механизма – допустимый максимум 0.5 мм в любом направлении.

Затяжка крепежных элементов с рекомендованным моментом

Корректная затяжка болтов и гаек замка зажигания критична для предотвращения вибраций, искрения контактов и преждевременного выхода узла из строя. Недостаточный момент приводит к самопроизвольному ослаблению крепежа во время эксплуатации, что вызывает люфт корпуса и нарушение электрических соединений.

Чрезмерное усилие создает риск срыва резьбы на корпусе рулевой колонки или деформации пластмассовых деталей замка. Используйте динамометрический ключ с подходящим диапазоном (обычно 5-25 Н·м для крепежа замка УАЗ) и соблюдайте значения, указанные в руководстве по ремонту конкретной модели автомобиля.

Порядок и правила затяжки

1. Очистите резьбовые отверстия в рулевой колонке от грязи и остатков старой фиксаторной жидкости
2. Нанесите на резьбу болтов/шпилек анаэробный фиксатор (например, Loctite 243)
3. Предварительно затяните все крепежные элементы вручную до соприкосновения с поверхностью
4. Затягивайте крепеж крест-накрест с поэтапным увеличением момента:
   • Первый проход: 30% от номинального момента
   • Второй проход: 70% от номинального момента
   • Финишная затяжка: 100% рекомендуемого значения

Таблица рекомендуемых моментов затяжки

Тип крепежа	Диаметр резьбы (мм)	Момент затяжки (Н·м)
Болты корпуса замка	M6	8-10
Гайки кронштейна	M8	18-22
Шпильки контактной группы	M5	5-6

Важно: После установки проверьте отсутствие перекоса корпуса замка относительно рулевой колонки. Убедитесь, что поворот ключа происходит без заеданий на всех позициях (ACC, ON, START). При наличии защитных кожухов убедитесь, что они не создают давление на корпус замка.

Подсоединение механической тяги противоугонного устройства

Механическая тяга соединяет личинку замка зажигания с блокировочным механизмом рулевой колонки, обеспечивая физическую защиту от угона. При повороте ключа тяга перемещает фиксатор, разблокируя или блокируя рулевой вал. Корректная установка этой детали напрямую влияет на работоспособность противоугонной системы и легкость управления замком.

Перед началом работ подготовьте торцевые ключи (на 10 и 13 мм), крестовую отвертку, плоскогубцы и смазку типа Литол-24. Обязательно снимите клеммы с аккумулятора для предотвращения короткого замыкания. Убедитесь, что новая тяга совместима с моделью замка и конструкцией рулевой колонки УАЗ.

Последовательность подключения

1. Демонтаж кожуха рулевой колонки: отверните крепежные винты под рулем и снимите пластиковые накладки для доступа к механизму блокировки.
2. Фиксация тяги в замке:
   • Вставьте штифт тяги в паз секретки замка зажигания
   • Зафиксируйте соединение стопорной шайбой (должен быть слышен щелчок)
3. Соединение с блокировщиком:
   • Приложите ответный конец тяги к рычагу на блокираторе рулевого вала
   • Совместите монтажное отверстие с осью рычага
   • Затяните крепежную гайку моментом 7-9 Н∙м

Проверка работоспособности:

Действие	Ожидаемый результат
Поворот ключа в положение «LOCK»	Рулевое колесо блокируется с характерным щелчком
Поворот ключа в «ACC»	Вал свободно вращается, тяга плавно перемещается
Резкое выдергивание ключа при работающем двигателе	Автоматическая блокировка руля (на системах с автоблокировкой)

Важно: При сборке избегайте перегибов тяги – траектория движения должна повторять заводской изгиб. Зазор между тягой и элементами кузова – не менее 5 мм. После установки обработайте подвижные части смазкой.

Подключение электрического разъема: проверка фиксации контактов

Плотная посадка контактов в разъеме – обязательное условие для стабильной работы замка зажигания. Любой ослабленный элемент способен вызвать прерывание подачи тока, что приведет к внезапному отказу двигателя или проблемам с запуском. Перед установкой разъема на колодку замка тщательно проверьте каждый проводник на предмет надежной фиксации в пластиковом корпусе.

Используйте тонкую отвертку или пластиковый монтажный инструмент для легкого подтягивания контактных лепестков внутри разъема. Убедитесь, что все пины закреплены жестко и не смещаются при умеренном усилии на проводе. Особое внимание уделите силовым цепям (стартер, зажигание, АКБ), так как высокий ток усиливает риск подгорания при плохом соединении.

Порядок проверки фиксации контактов:

1. Визуальный осмотр – убедитесь в отсутствии погнутых или вдавленных штекеров.
2. Механическая проверка – аккуратно потяните каждый провод у основания разъема. Контакт не должен выниматься или двигаться свободно.
3. Тест на усадку – при наличии специального инструмента обожмите металлические гильзы контактов для повышения надежности соединения.
4. Контроль совместимости – сверьте маркировку на колодке замка и разъеме (номера цепей должны соответствовать схеме УАЗ).

Важно: После подключения разъема к замку зажигания вручную проверьте отсутствие люфта в соединении. Корпус должен защелкнуться характерным звуком, а сам разъем – плотно прилегать к корпусу замка без зазоров.

Промасливание личинки замка и проверка работы ключа

Промасливание личинки замка зажигания УАЗ – обязательная процедура для предотвращения заедания механизма, особенно в условиях повышенной влажности или после длительного простоя. Используйте исключительно специальные смазки для замков на силиконовой или графитовой основе, категорически избегая составов, загустевающих на холоде (WD-40 подходит только для первичной очистки от коррозии, но не как основная смазка). Нанесите 2-3 капли смазки непосредственно в скважину, затем плавно вставьте и извлеките ключ несколько раз для равномерного распределения состава по штифтам.

После обработки тщательно проверьте работу ключа: он должен входить и выходить из личинки без усилий, проворачиваться во всех положениях (ACC, ON, START) плавно, без заеданий или посторонних звуков (скрежет, щелчки). Обратите особое внимание на возврат пружины в положение ON после старта – задержка может указывать на износ механизма или недостаточность смазки. При сохранении проблем (тугое вращение, заклинивание) потребуется диагностика или замена личинки.

Ключевые моменты при обслуживании

• Периодичность: Производите обработку каждые 15-20 тыс. км пробега или перед зимним сезоном.
• Ошибки:
  • Использование масел или литола – приводит к налипанию пыли и заклиниванию.
  • Избыток смазки – вытекание состава на контакты выключателя зажигания.
• Проверка после установки:
  1. Плавность хода ключа при вставлении/извлечении.
  2. Четкая фиксация в положениях ACC, ON, START.
  3. Автоматический возврат из START в ON без помощи рук.

Проблема	Возможная причина	Решение
Ключ не проворачивается	Загрязнение штифтов, износ личинки, несовпадение кодов	Повторная очистка и смазка, замена личинки
Ключ вынимается в положении ON	Критический износ кулачка личинки или корпуса замка	Замена замка зажигания в сборе
Скрежет при повороте	Поломка пружины штифта, попадание абразива	Разборка и чистка личинки, замена поврежденных деталей

Установка рулевого колеса на место

Перед монтажом убедитесь в чистоте шлицев рулевого вала и отсутствии на них повреждений. Проверьте состояние шпоночного паза и самой шпонки (если предусмотрена конструкцией). Совместите метки, нанесенные при демонтаже, либо установите колеса прямо, а рулевой вал – в нейтральное положение.

Нанесите тонкий слой консистентной смазки (Литол-24, ШРУС-4) на шлицы вала для предотвращения коррозии и облегчения будущего демонтажа. Избегайте попадания смазки на шпоночный паз и резьбу крепежной гайки.

Пошаговая установка

1. Позиционирование шпонки: Вставьте шпонку в паз вала (если применимо), убедившись в ее плотной посадке без перекоса.
2. Совмещение руля с валом: Наденьте рулевое колесо на вал, совмещая шлицы и шпонку. Контролируйте совпадение установочных меток.
3. Предварительная фиксация: Наживите центральную крепежную гайку от руки, избегая перекоса резьбы.
4. Затяжка крепежа: Затяните гайку динамометрическим ключом с моментом, указанным в руководстве УАЗ (обычно 25-40 Н·м). Не превышайте усилие!
5. Подключение коммуникаций: Подсоедините разъемы:
   • Подушки безопасности (если установлена)
   • Звукового сигнала
   • Управления мультимедиа/круиз-контролем
6. Монтаж декоративных элементов: Установите на место центральную заглушку руля и нижние кожухи рулевой колонки.

После установки проверьте отсутствие осевого люфта рулевого колеса, плавность его хода во всем диапазоне. Убедитесь в корректной работе звукового сигнала и дополнительных функций. Обязательно подключите АКБ в последнюю очередь при наличии подушки безопасности.

Сборка пластиковой декоративной панели рулевой колонки

Перед финальной сборкой убедитесь, что замок зажигания полностью установлен в штатное гнездо на кронштейне рулевой колонки и зафиксирован крепежными элементами. Проверьте корректность подключения электрических разъемов к контактной группе замка и отсутствие перегибов проводов, которые могут мешать монтажу.

Аккуратно подведите панель к рулевой колонке, совместив монтажные выступы на ее тыльной стороне с пазами на металлическом каркасе. Убедитесь, что технологические отверстия для выключателей поворотников, омывателя и замка зажигания точно совпадают с выступающими частями механизмов.

Последовательность установки панели

1. Направьте панель строго перпендикулярно кронштейну колонки, избегая перекосов.
2. Легким нажимом до щелчка зафиксируйте верхние защелки панели в пазах кронштейна.
3. Проверьте плотность прилегания по всему периметру, особенно в зоне замка зажигания.
4. Затяните винты крепления панели в нижней части (при их наличии в вашей модели).

Важные нюансы: При возникновении сопротивления ни в коем случае не применяйте силу – это может сломать пластиковые крепления. Извлеките панель и проверьте:

• Не попали ли провода между панелью и кронштейном
• Корректность позиционирования язычка замка зажигания в прорези панели
• Целостность направляющих штырьков на панели

Подключение аккумулятора и проверка отсутствия короткого замыкания

Перед подключением клемм аккумулятора убедитесь в правильной полярности. Положительная клемма АКБ (+, обычно красного цвета и большего диаметра) должна соединяться только с положительным проводом бортовой сети автомобиля. Отрицательная клемма АКБ (-, обычно черного цвета) подключается к массе автомобиля (кузову или двигателю).

Для предварительной проверки на отсутствие короткого замыкания в цепи замка зажигания или связанных цепях используйте следующий метод: перед окончательным затягиванием отрицательной клеммы АКБ слегка коснитесь ею контакта на аккумуляторе. Если в момент касания возникает заметная искра (кроме небольшой искры при первоначальном контакте, которая может быть связана с емкостным зарядом или подключенными потребителями типа часов), это указывает на наличие значительного тока утечки или короткого замыкания.

Проверка отсутствия короткого замыкания

Если при контрольном касании клеммы возникла сильная искра, выполните следующие шаги:

Действие	Цель
1. Отключите все потребители	Убедитесь, что все световые приборы (фары, габариты, салонный свет), магнитола, вентилятор печки и другие устройства выключены.
2. Проверьте положение ключа	Ключ в замке зажигания должен находиться в положении "LOCK" (выключено и заблокировано).
3. Повторите проверку касанием	Снова слегка коснитесь отрицательной клеммой контакта АКБ. Сильной искры быть не должно.
4. Поиск причины искры	Если искра сохраняется, необходимо последовательно отключать предохранители в монтажном блоке, начиная с отвечающих за цепи зажигания, стартера, и проверять реакцию после отключения каждого. Это поможет локализовать проблемную цепь. Возможно, проводка замка зажигания или подключенных к нему цепей имеет замыкание на массу.

Только после того, как контрольное касание клеммы не вызывает сильной искры, можно окончательно затянуть отрицательную клемму аккумулятора. Никогда не подключайте аккумулятор при наличии явного короткого замыкания - это может привести к возгоранию электропроводки или выходу из строя электронных компонентов.

Тестирование всех положений ключа в новом замке

После установки замка зажигания на УАЗ выполните проверку всех позиций ключа. Последовательно поворачивайте ключ в каждое положение, фиксируя реакцию электросистем и механизмов автомобиля.

Убедитесь в корректности работы противоугонного блокиратора руля: руль должен свободно вращаться только в позиции «ACC» или «ON», а при извлечении ключа из «LOCK» – надежно блокироваться с характерным щелчком.

Порядок проверки положений

1. LOCK (0):
   • Ключ вставляется/извлекается
   • Руль блокируется после извлечения
   • Все потребители энергии отключены
2. ACC (I):
   • Активируются стеклоподъемники, магнитола, прикуриватель
   • Габаритные огни и поворотники не работают
3. ON (II):
   • Загорается панель приборов (контрольные лампы)
   • Включается топливный насос (характерное жужжание)
   • Работают дворники, обогрев стекол
4. START (III):
   • При удержании ключа стартер уверенно вращает двигатель
   • Автоматический возврат в «ON» после пуска

Положение	Ключевые признаки исправности	Типовые неполадки
LOCK	Руль блокируется при извлечении ключа	Ключ не извлекается, руль не фиксируется
ACC	Питание на розетку 12V, аудиосистему	Не работают потребители, искрение при повороте
ON	Горит «CHECK ENGINE», лампы давления масла	Топливный насос не включается, нет индикации
START	Четкое срабатывание стартера без задержек	Щелчки реле без вращения, залипание контактов

Особое внимание уделите плавности хода ключа: заедания, скрежет или необходимость приложения избыточного усилия свидетельствуют о несовместимости замка с цилиндром рулевой колонки либо дефекте установки. При аномалиях немедленно прекратите эксплуатацию – некорректная работа может привести к обесточиванию автомобиля во время движения.

Проверка включения приборной панели в позиции "Зажигание"

Переведите ключ в положение "Зажигание" (II), не запуская двигатель. Внимательно наблюдайте за индикаторами на приборной панели – должны активироваться основные сигнальные лампы: контроль давления масла, зарядки аккумулятора, уровня топлива, а также индикатор неисправности двигателя (Check Engine).

Отсутствие свечения хотя бы части этих ламп указывает на проблемы в цепи питания приборной панели или неисправность самого щитка приборов. Проверьте предохранители F3 (10А) и F8 (7.5А), отвечающие за питание панели в блоке предохранителей салона УАЗ, а также надежность контактов в колодках подключения.

Типовые неисправности и методы диагностики

1. Полное отсутствие реакции приборов:
   • Прозвоните цепь от замка зажигания до приборной панели тестером
   • Убедитесь в исправности реле зажигания (обычно К3 в монтажном блоке)
2. Отсутствие отдельных индикаторов:
   • Проверьте лампочки в панели приборов на перегорание
   • Осмотрите дорожки печатной платы на предмет трещин
3. Тусклое свечение:
   • Замерьте напряжение на клеммах АКБ при включенном зажигании
   • Протестируйте контакт "массы" (кузовной провод черного цвета)

Индикатор	Нормальное состояние	Возможная неисправность
Check Engine	Горит 3-5 сек после включения	Обрыв цепи, сбой ЭБУ
Зарядка АКБ	Горит до запуска ДВС	Пробой диода генератора
Давление масла	Постоянное свечение	Замыкание датчика, обрыв провода

Важно: При замене замка зажигания проверяйте совместимость контактной группы с вашей модификацией УАЗ – неправильная коммутация проводов часто приводит к некорректной работе приборов.

Запуск двигателя: оценка стабильности работы стартера

После установки нового замка зажигания на УАЗ выполните тестовый запуск двигателя, уделяя особое внимание поведению стартера. Стартер должен уверенно вращать коленвал без задержек, рывков или посторонних шумов. Наблюдайте за скоростью прокрутки – она должна оставаться стабильной на протяжении всего процесса запуска.

Любые отклонения в работе стартера (медленное вращение, щелчки, полное отсутствие реакции) указывают на проблемы. Возможные причины включают недостаточный контакт в цепи замка зажигания, низкий заряд аккумулятора или несоответствие электрических параметров нового замка требованиям системы запуска УАЗ.

Диагностика распространенных проблем

Симптом	Возможная причина	Проверка
Стартер не включается	Обрыв цепи управления, неисправность противоугонного чипа	Тест напряжения на контакте "50" замка при повороте ключа
Прерывистое вращение	Плохой контакт массы, окисление клемм АКБ	Визуальный осмотр соединений, замер падения напряжения
Щелчки без запуска	Севший аккумулятор, неисправное втягивающее реле	Замер напряжения АКБ под нагрузкой

Для комплексной проверки выполните последовательные действия:

1. Измерьте напряжение на клеммах аккумулятора при запуске (норма: не ниже 9.5В)
2. Проконтролируйте целостность силового кабеля от АКБ к стартеру
3. Убедитесь в надежности контакта массового провода на двигателе
4. Проверьте срабатывание реле стартера при повороте ключа

Контроль работы световой сигнализации

Аварийная сигнализация активируется отдельной кнопкой на панели приборов, но для её функционирования замок зажигания должен находиться в положении "ACC" (дополнительное оборудование) или "ON" (зажигание включено), обеспечивая подачу напряжения в цепь. При срабатывании системы все шесть ламп указателей поворота начинают синхронно мигать с частотой 60-120 циклов в минуту, что сопровождается характерным щелкающим звуком реле-прерывателя.

Визуальный контроль работоспособности осуществляется через индикаторы на приборной панели: при включении сигнализации должны одновременно мигать обе стрелки указателей поворота. Отсутствие мигания одной из лампочек или несинхронная работа свидетельствуют о неисправности в цепи – чаще всего это перегоревшая лампа, окисленные контакты или повреждение реле.

Порядок диагностики неисправностей

1. Включите аварийную сигнализацию при работающем двигателе
2. Обойдите автомобиль, проверяя синхронность мигания всех указателей поворота
3. При выявлении неработающей лампы:
   • Проверьте целостность нити накаливания
   • Очистите контакты патрона от окислов
   • Протестируйте напряжение на фишке подключения тестером
4. Если все лампы горят, но не мигают – замените реле-прерыватель (тип 231.3747)

Симптом	Возможная причина	Решение
Сигнализация не включается	Отсутствие питания, сгоревший предохранитель F4 (7.5A)	Проверить напряжение на клеммах кнопки, заменить предохранитель
Мигание слишком быстрое	Перегорела одна лампа, несоответствие мощности ламп	Диагностика цепи, замена ламп на штатные (21W)
Посторонний треск в реле	Короткое замыкание в проводке	Прозвонка цепи от реле до фонарей

Проверка блокировки рулевого колеса в положении "LOCK"

Поверните ключ зажигания в позицию "LOCK" и извлеките его из замка. Попытайтесь повернуть рулевое колесо в обе стороны. Корректно работающая блокировка должна надежно фиксировать руль, предотвращая его вращение даже при значительном физическом усилии. Это ключевой момент безопасности, препятствующий угону и самопроизвольному движению припаркованного автомобиля.

Если рулевое колесо проворачивается без ключа в положении "LOCK", немедленно прекратите эксплуатацию автомобиля. Такая неисправность указывает на критический сбой в механизме блокировки замка зажигания или его механической связи с рулевым валом. Причины могут включать:

• Износ или поломку фиксирующего штифта/штифтов внутри замка
• Повреждение ответного паза на рулевой колонке или валу
• Некорректную установку замка, приведшую к несовпадению элементов блокировки
• Механические дефекты личинки замка или корпуса

Для диагностики проблемы выполните следующие действия:

1. Убедитесь, что передние колеса стоят прямо, а руль расположен в нейтральном положении при выключенном двигателе.
2. Переведите ключ в "LOCK" и извлеките его. Активно покачайте руль влево-вправо с усилием примерно 5-10 кгс.
3. Проверьте наличие характерного щелчка при повороте ключа в "LOCK" – его отсутствие сигнализирует о неисправности.
4. Осмотрите визуально (при возможности) зону соединения замка с рулевым валом на предмет механических повреждений.

Важно: Никогда не прилагайте чрезмерных усилий к заблокированному рулю – это может повредить фиксатор. Устранение неисправности требует демонтажа замка зажигания и профессиональной диагностики. Замена поврежденных компонентов или всего узла замка обязательна для восстановления защиты от угона и безопасной парковки.

Диагностика утечек тока после замены замка

После установки нового замка зажигания на УАЗ владельцы могут столкнуться с быстрым разрядом аккумулятора из-за паразитных утечек тока. Основные причины включают неправильное подключение проводов, повреждение изоляции при монтаже или заводской брак компонента.

Для подтверждения проблемы измерьте ток утечки мультиметром: установите режим «10А», отсоедините минусовую клемму АКБ, подключите щупы между клеммой и массой авто. При показаниях выше 50 мА требуется поиск неисправности.

Порядок диагностики и устранения

Этапы проверки цепи:

1. Выключите все потребители, закройте двери и подождите 10 минут для перехода электроники в спящий режим.
2. Последовательно извлекайте предохранители, наблюдая за показаниями мультиметра. Резкое падение тока укажет на проблемную цепь.
3. Сфокусируйтесь на цепях, подключенных к замку зажигания:
   • Провода системы зажигания (контактная группа)
   • Питание магнитолы и сигнализации
   • Цепи освещения салона

Проверка монтажа: Убедитесь, что провода не пережаты корпусом замка, все разъемы зафиксированы без перекрещивания контактов. Особое внимание уделите:

• Соответствию цветовой маркировки проводов
• Отсутствию оголенных участков кабеля
• Корректной установке контактной группы

Допустимый ток утечки	Критическое значение	Типовые дефекты
30-50 мА	>100 мА	Короткое замыкание в колодке замка
		Залипание реле стартера

Важно: При отсутствии опыта проверьте установку по электросхеме конкретной модели УАЗ. Неправильно подключенный провод массы или постоянного +12V – частая причина утечек.

Частые ошибки при установке и их последствия

Неправильное подключение электрической части – распространенная ошибка. Перепутанные провода вызывают короткое замыкание, перегорание предохранителей, повреждение контактов реле стартера или отказ системы зажигания. Использование несоответствующих клемм или скруток вместо пайки приводит к окислению контактов и нестабильной работе электрооборудования.

Механические просчеты включают перекос корпуса замка при монтаже, что вызывает заклинивание ключа и ускоренный износ личинки. Недостаточная фиксация замка крепежом провоцирует его люфт, что со временем разбивает посадочное место в рулевой колонке и нарушает работу противоугонного механизма.

Ошибка	Последствие
Нарушение схемы подключения	Выход из строя иммобилайзера, отказ стартера, постоянное питание бензонасоса
Игнорирование изоляции соединений	Короткое замыкание при вибрации, оплавление проводки
Установка без совмещения штифтов блокировки руля	Невозможность заблокировать рулевой вал или его самопроизвольная блокировка при движении
Применение неоригинальных крепежных пластин	Деформация корпуса замка, поломка фиксаторов

1. Отказ от калибровки положения: Ключ не возвращается в позицию "ACC" после запуска, что разряжает аккумулятор через включенные потребители.
2. Неправильная установка контактной группы: Залипание контактов, перегрев клемм, возгорание изоляции.
3. Несоблюдение усилия затяжки: Трещины в корпусе замка при перетяжке или его проворачивание от вибрации при недотяжке.

Надежная фиксация проводки для предотвращения обрыва

Ненадежное крепление проводки ведет к постоянным вибрациям и трению о металлические элементы кузова УАЗ, что неизбежно вызывает повреждение изоляции и обрыв жил. Особенно критично это для проводов, идущих к замку зажигания – их обрыв парализует запуск двигателя.

Жгуты должны быть проложены вдали от подвижных частей педального узла, рулевой колонки и нагревающихся элементов двигателя. Обязательно оставляйте технологический запас длины (10-15 см) у разъемов замка зажигания для компенсации вибраций и предотвращения натяжения.

Методы и материалы для фиксации

Материал	Применение	Преимущества
Пластиковые хомуты	Стяжка жгутов через каждые 20-30 см	Быстрый монтаж, стойкость к влаге
Термостойкая изолента	Дополнительная обмотка в точках перегиба	Защита от перетирания, демпфирование
Пластиковые клипсы/скобы	Крепление к кузову в штатных точках	Жесткая фиксация, исключение люфта
Пенополиуретановые демпферы	Прокладка в зонах контакта с металлом	Поглощение вибраций, защита от перетирания

Обязательные этапы монтажа:

1. Зачистка металлических поверхностей кузова в точках крепления от грязи и ржавчины
2. Изоляция всех нештатных точек соприкосновения проводов с кузовом термостойкими материалами
3. Фиксация разъемов возле замка зажигания пластиковыми стяжками к стационарным элементам
4. Проверка отсутствия натяжения жгута при полном повороте рулевой колонки

Используйте только термостойкие материалы – подкапотное пространство УАЗ подвержено сильному нагреву. Регулярно проверяйте состояние хомутов и изоляции при ТО – пластик со временем теряет эластичность. Дублируйте особо ответственные участки проводки (массу, питание стартера) параллельными проводами в термоусадке.

Регулярная профилактика замка зажигания УАЗ

Систематическая профилактика предотвращает типичные неисправности: заедание ключа, окисление контактов, износ личинки и потерю контакта в электроцепи. Игнорирование обслуживания ведет к внезапным отказам запуска двигателя, риску обрыва питания во время движения или блокировке рулевой колонки.

Проводите комплексную проверку каждые 15 000 км пробега или раз в год, усиливайте контроль при эксплуатации в условиях высокой влажности, перепадов температур и пыли. Используйте только рекомендованные смазочные материалы и очистители электронных компонентов.

Порядок выполнения профилактических работ

1. Внешний осмотр:
   • Проверьте целостность корпуса и отсутствие люфтов при установке
   • Убедитесь в плавности хода ключа во всех положениях (LOCK, ACC, ON, START)
2. Очистка контактной группы:
   • Отключите аккумулятор и снимите пластиковый кожух рулевой колонки
   • Обработайте контакты спреем-очистителем (например, Liqui Moly Electronic-Spray)
   • Удалите нагар и окислы неметаллической щеткой
3. Смазка механизма:
   • Нанесите графитовую смазку в замочную скважину через специальное отверстие
   • Обработайте поворотный кулачок силиконовой смазкой (до 0.5 мл)
4. Диагностика электрики:
   • Прозвоните мультиметром цепь «+12В» на клеммах при включении зажигания
   • Проверьте отсутствие КЗ между соседними контактами

Критические признаки для внепланового обслуживания:

Симптом	Необходимые действия
Искрение при повороте ключа	Немедленная чистка контактов
Затрудненный поворот или извлечение ключа	Промывка личинки WD-40 + смазка
Отсутствие стартерного щелчка	Проверка напряжения на контакте «50»

Обработка личинки замка смазкой для автомобильных замков

Регулярная смазка личинки замка зажигания УАЗ – обязательная процедура для поддержания его работоспособности и предотвращения преждевременного износа. Пыль, грязь, перепады температур и естественное трение внутренних механизмов со временем приводят к заеданию ключа, затрудненному проворачиванию или полному отказу замка. Правильно подобранная смазка устраняет эти проблемы, обеспечивая плавность хода и защиту от коррозии.

Использование неподходящих веществ, таких как масло, WD-40 или графитовая смазка, принесет больше вреда, чем пользы. Масло притягивает пыль, образуя абразивную пасту, WD-40 быстро испаряется и вымывает существующую смазку, а графитовая смазка может забить тонкие каналы личинки. Необходимо применять только специализированные составы, разработанные именно для автомобильных замков.

Правильная процедура смазки

Для эффективной и безопасной обработки личинки замка зажигания УАЗ следуйте алгоритму:

1. Очистка личинки: Вставьте чистый ключ в замок и несколько раз плавно проверните его из положения "СТОП" в положение "ЗАЖИГАНИЕ" и обратно.
2. Нанесение смазки:
   • Нанесите небольшое количество (буквально 1-2 капли) специализированной аэрозольной смазки для замков (например, Liqui Moly LM-40 Lock Spray, Mannol Lock Spray) в замочную скважину.
   • Альтернатива – смазка-карандаш (например, ABRO Lock Lubricant Stick): вставьте чистый ключ в стержень, несколько раз проверните его внутри, затем вставьте ключ в личинку замка и также проверните несколько раз.
3. Распределение смазки: Не извлекайте ключ сразу. Медленно проверните его во все возможные положения (СТОП, ЗАЖИГАНИЕ, СТАРТЕР) 5-7 раз. Это позволяет смазке проникнуть во все внутренние механизмы личинки.
4. Удаление излишков: Извлеките ключ и аккуратно протрите его конец и видимую часть замочной скважины чистой, сухой, безворсовой салфеткой. Избыток смазки будет притягивать грязь.

Важные рекомендации:

Аспект	Рекомендация
Периодичность	Обрабатывайте личинку 1-2 раза в год (осенью перед зимним сезоном и весной) или при первых признаках тугого хода ключа.
Количество смазки	Используйте минимально необходимое количество. Избыток смазки вреден.
Ключ	Перед вставкой ключа в смазанный замок убедитесь, что он чистый и сухой.

Систематическая обработка личинки замка зажигания УАЗ правильной смазкой значительно продлевает ресурс всего узла, обеспечивая беспроблемный запуск двигателя и предотвращая дорогостоящий ремонт или замену замка из-за заклинивания. Пренебрежение этой простой процедурой – частая причина отказов, особенно в условиях российской зимы.

Сроки плановой замены замка зажигания для превентивного обслуживания

Плановую замену замка зажигания на автомобилях УАЗ рекомендуется проводить каждые 100 000–150 000 км пробега или раз в 7–10 лет, в зависимости от интенсивности эксплуатации. Эти интервалы учитывают естественный износ внутренних механизмов: стирание контактов, ослабление пружин и деградацию материалов.

Ранняя замена требуется при эксплуатации в экстремальных условиях: регулярная езда по бездорожью, длительные простои на открытом воздухе, воздействие влаги или агрессивных реагентов. В таких случаях сократите интервал до 70 000–90 000 км или 5–6 лет.

Критерии для внеплановой замены

• Ключ с трудом поворачивается или застревает
• Спонтанное выключение зажигания на ходу
• Необходимость сильно встряхивать ключ для пуска двигателя
• Видимые повреждения корпуса или личинки

Условия эксплуатации	Рекомендуемый интервал
Город/трасса (умеренный климат)	100 000–150 000 км / 7–10 лет
Бездорожье, влажность, перепады температур	70 000–90 000 км / 5–6 лет
Эксплуатация с грузами или прицепами	80 000–100 000 км / 6–8 лет

Когда стоит доверить замену замка профессионалам

Замена замка зажигания на УАЗ требует точного соблюдения процедур демонтажа старого узла и корректной установки нового. Ошибки на этапе снятия рулевой колонки или подключения электрических разъемов могут привести к короткому замыканию, повреждению контактов или блокировке рулевого вала. Неправильная фиксация механизма создаст риски внезапного обрыва контактов или затрудненного поворота ключа при эксплуатации.

Особую сложность представляют модели с иммобилайзерами или противоугонными системами, где требуется синхронизация электронных компонентов. Самостоятельные манипуляции без диагностического оборудования часто вызывают срабатывание блокировки двигателя. Кроме того, неверный подбор совместимой детали (например, для УАЗ Патриот, Хантер или Буханка) провоцирует неполадки в работе стартера или цепи питания.

Критические ситуации для обращения в сервис

• Отсутствие специализированного инструмента: необходимость съемников для штифтов рулевой колонки или динамометрических ключей для затяжки крепежа.
• Признаки электронных неисправностей: мигание индикатора иммобилайзера, отказ системы запуска после установки нового замка.
• Механические повреждения: деформация личинки, обломанный ключ в скважине или заклинивание поворотного узла.

Риск при самостоятельном ремонте	Последствие
Некорректное позиционирование замка	Затирание контактов, преждевременный износ
Ошибки подключения проводки	Перегорание предохранителей, выход из строя реле стартера
Нарушение целостности антиугонных элементов	Блокировка рулевого управления или ЭБУ двигателя

Профессиональные мастера располагают электронными каталогами для точного подбора замка под конкретную модификацию УАЗ и сканерами для адаптации системы после замены. Гарантия на работы страхует от скрытых дефектов монтажа, а соблюдение регламента исключает повреждение смежных узлов – рулевого механизма или коммутатора зажигания.

Список источников

При подготовке статьи использовались специализированные технические материалы и практические руководства, посвященные устройству и обслуживанию электрооборудования автомобилей УАЗ.

Основное внимание уделялось источникам, содержащим актуальные данные по совместимости, диагностике и монтажным процедурам для систем зажигания различных моделей УАЗ.

• Официальное руководство по ремонту и эксплуатации УАЗ Патриот / Хантер (издательство "За рулём")
• Технические бюллетени сервисных центров УАЗ по типовым неисправностям электрооборудования
• Монография "Системы зажигания отечественных внедорожников" (авторский коллектив под ред. А.В. Климова)
• Протоколы испытаний замков зажигания от НИИ автоэлектроники (серия "Надёжность автокомпонентов")
• Мастер-классы по автоэлектрике УАЗ на ресурсе "Академия внедорожного сервиса"
• Каталог взаимозаменяемости компонентов электросистем УАЗ (база данных "УАЗ Комплект")
• Видеоархив монтажных работ с комментариями инженеров учебного центра УАЗ

Видео: УАЗ - установка угла опережения зажигания САМЫЙ ПРОСТОЙ способ!!!


• Mazda 6 - клиренс, параметры, мнения владельцев

• Замена втулки рулевой рейки Рено Меган 2 своими руками

• Монтаж Pandora 5000 - конструкция и параметры
