Зажигание ВАЗ-2108 - схема, поиск неполадок, самостоятельный ремонт

Статья обновлена: 18.08.2025

Исправная система зажигания – ключевое условие стабильной работы двигателя ВАЗ-2108.

Бесконтактная схема этого автомобиля обеспечивает мощную искру, но требует точной настройки и регулярного контроля.

Понимание устройства узла, умение диагностировать типичные поломки и выполнять ремонт самостоятельно – критически важные навыки для владельца.

Эта статья даст четкое представление о принципах работы системы, методах поиска неисправностей и практических решениях для восстановления функциональности без обращения в сервис.

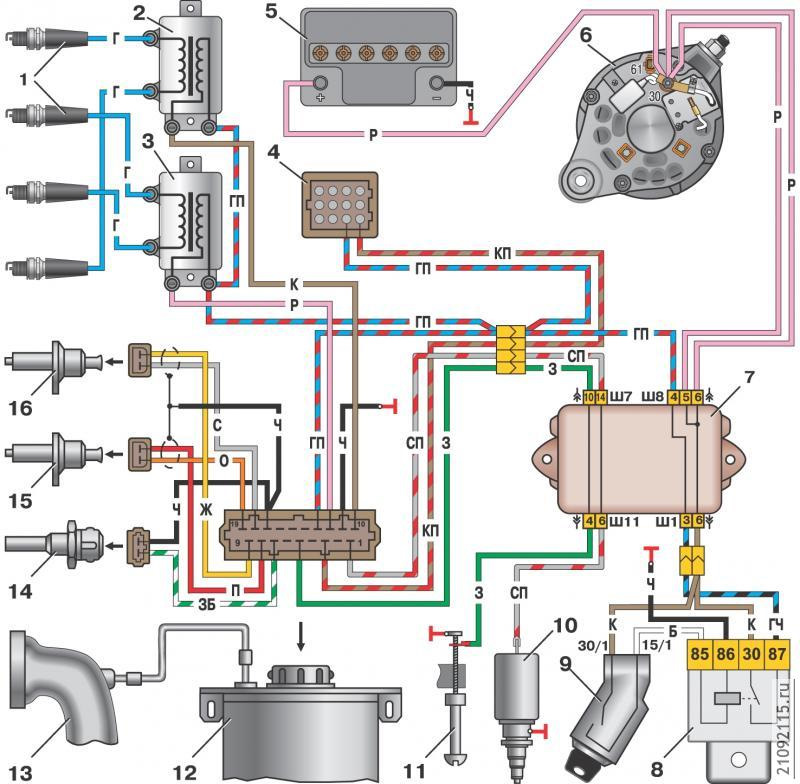

Принцип работы бесконтактной системы зажигания ВАЗ-2108

Бесконтактная система зажигания (БСЗ) на ВАЗ-2108 заменяет механический прерыватель контактной системы на электронный коммутатор и датчик Холла. Это исключает износ контактов и обеспечивает стабильную искру при любых оборотах двигателя. Основная задача системы – генерировать высоковольтные импульсы строго в момент подачи топливно-воздушной смеси в цилиндры.

Работа основана на преобразовании низкого напряжения бортовой сети (12В) в высоковольтный разряд (15-30 кВ) на свечах зажигания. Ключевое отличие от контактной системы – управление моментом искрообразования осуществляется бесконтактным способом через взаимодействие датчика положения вала и электронного блока.

Компоненты и последовательность работы

Основные элементы системы:

Датчик Холла – фиксирует положение коленвала через прорезь в экране трамблёра.
Коммутатор – электронный блок, обрабатывающий сигнал датчика и управляющий катушкой зажигания.
Катушка зажигания – трансформирует 12В в высокое напряжение.
Распределитель зажигания (трамблёр) – направляет импульс на нужную свечу.
Свечи зажигания – создают искру в цилиндрах.

Этапы работы:

При вращении вала трамблёра экран с прорезями проходит через датчик Холла, генерируя импульсный сигнал.
Сигнал поступает в коммутатор, который размыкает цепь первичной обмотки катушки зажигания.
Резкое прерывание тока в первичной обмотке индуцирует высокое напряжение во вторичной обмотке катушки (до 30 кВ).
Высоковольтный импульс через бегунок трамблёра подаётся на соответствующую свечу зажигания.
Искра воспламеняет топливно-воздушную смесь, после чего цикл повторяется для следующего цилиндра.

Особенности синхронизации: Датчик Холла и экран трамблёра настроены так, что импульс генерируется за несколько градусов до ВМТ поршня. Угол опережения регулируется центробежным и вакуумным регуляторами в трамблёре.

Параметр	Характеристика
Тип искрообразования	Статическое распределение
Частота искрообразования	До 7000 об/мин без сбоев
Напряжение искры	15–30 кВ

Подготовка инструментов и материалов для диагностики цепи зажигания

Соберите необходимый минимум инструментов и приборов перед началом проверки. Это исключит простои в процессе поиска неисправности и обеспечит безопасность работ.

Убедитесь в наличии защитных средств и подготовьте рабочее место: отсоедините минусовую клемму аккумулятора, обеспечьте хорошее освещение моторного отсека, уберите легковоспламеняющиеся предметы.

Основные инструменты и приборы

Мультиметр (тестер): Для замера напряжения, сопротивления и проверки целостности цепи.
Искровой разрядник (пробник): Визуальная проверка наличия искры на свечах.
Контрольная лампа 12В: Проверка подачи напряжения на катушку и коммутатор.
Набор гаечных ключей и отверток: Демонтаж элементов системы (катушки, трамблера, креплений проводов).
Плоскогубцы с изолированными ручками: Работа с клеммами и разъемами.
Надфиль или мелкая наждачная бумага: Очистка контактов датчика Холла в трамблере.

Вспомогательные материалы

Чистая ветошь: Протирка элементов от грязи и влаги.
Контактная смазка (WD-40 или аналоги): Обработка клемм аккумулятора и электрических разъемов.
Диэлектрические перчатки: Защита от удара током при работе с высоковольтной частью.
Запасные свечи зажигания: Для проверки искрообразования на известном исправном элементе.
Фонарик: Детальный осмотр труднодоступных мест.

Проверка питания коммутатора и целостности проводки

Проверку начинают с измерения напряжения на разъеме коммутатора при включенном зажигании. Контакты питания расположены согласно электрической схеме ВАЗ-2108 – обычно это клеммы "1" (масса) и "4" (+12В). Используйте мультиметр в режиме вольтметра постоянного тока, подключив щупы между указанными точками и массой двигателя.

Напряжение на контакте "+12В" должно составлять 12±0.5В. Отклонение ниже 11В свидетельствует о проблемах в цепи питания: окисление контактов, повреждение проводов или неисправность реле зажигания. Отсутствие напряжения требует проверки предохранителя F9 (15А) в монтажном блоке и реле зажигания.

Диагностика цепи питания

Проверка массы: при включенном зажигании измерьте сопротивление между клеммой "1" коммутатора и кузовом авто. Показания >0.5 Ом указывают на плохой контакт массы.
Контроль напряжения под нагрузкой: подключите лампу 21Вт между "+12В" и массой, затем замерьте напряжение. Падение >1В – признак высокого сопротивления в цепи.
Поиск обрыва: прозвоните провода от разъема до монтажного блока, особое внимание уделите участкам возле гофр и подвижным соединениям.

Параметр	Нормальное значение	Отклонение
Напряжение на клемме "4"	11.5-12.5В	Неисправность реле/проводки
Сопротивление массы (клемма "1")	0-0.3 Ом	Коррозия, ослабление крепления
Падение напряжения под нагрузкой	< 0.5В	Окисление контактов/обрыв

Важно: при обнаружении окисленных контактов в разъеме обработайте их очистителем и сожмите клеммы. Замените перетертые или расплавленные провода с обязательной термоусадкой соединений. После ремонта повторно замерьте параметры перед установкой коммутатора.

Тестирование работоспособности датчика Холла в трамблёре

Для проверки датчика Холла потребуется мультиметр в режиме вольтметра (диапазон 0-15 В), контрольная лампочка 12В или новый заведомо исправный датчик для замены. Перед диагностикой убедитесь в наличии питания 12В на центральном проводе колодки трамблёра при включенном зажигании.

Снимите крышку трамблёра и бегунок для доступа к датчику. Отсоедините колодку проводов от распределителя. Подготовьте щупы мультиметра для измерения напряжения между сигнальным проводом (обычно зелёный) и массой (чёрный).

Порядок проверки

Статическое тестирование:
- Подключите вольтметр к сигнальному выводу колодки трамблёра
- Включите зажигание
- Проверните коленвал до положения, когда шторка ротора перекрывает датчик
- Исправный датчик покажет напряжение 0.3-0.5В
Динамическое тестирование:
- Проворачивайте коленвал вручную
- Фиксируйте изменения напряжения при прохождении шторки мимо датчика
- В момент прорези должно быть 8-12В
- При перекрытии шторкой - менее 0.5В
Альтернативный метод:
- Соберите контрольную цепь: лампочка 12В между сигнальным проводом и "+" АКБ
- При вращении вала лампочка должна мигать
- Отсутствие мигания свидетельствует о неисправности

Типичные неисправности

Симптом	Возможная причина
Отсутствие искры	Обрыв цепи питания, повреждение датчика
Неустойчивый холостой ход	Нарушение зазора между датчиком и шторкой
Двигатель глохнет при нагреве	Внутренний дефект полупроводникового элемента

Важно: При замене датчика контролируйте зазор между шторкой ротора и сердечником (0.2-0.4 мм). Используйте немагнитные щупы для регулировки. После установки проверьте работу системы на всех режимах.

Обратите внимание: Аналогичные симптомы могут вызывать неисправности коммутатора или обрыв экранировки проводов. Для исключения ошибки проверьте всю цепь управления зажиганием.

Диагностика катушки зажигания и высоковольтных проводов

Проверка катушки зажигания начинается с визуального осмотра корпуса на наличие трещин, сколов и следов пробоя (характерные темные дорожки или нагар). Обязательно проверяется состояние контактов первичной обмотки – окисление или нарушение соединения ведут к нестабильной работе. Для точной диагностики потребуется мультиметр.

Высоковольтные провода осматривают на целостность изоляции (порезы, оплавления), проверяют плотность посадки в гнёздах катушки, трамблёра и свечей. Коррозия металлических контактов внутри наконечников – частая причина повышенного сопротивления и утечек тока.

Методы проверки мультиметром

Катушка зажигания (тип B117-A):

Первичная обмотка: Измерьте сопротивление между выводами «Б» и «К». Норма: 0.45–0.65 Ом.
Вторичная обмотка: Измерьте сопротивление между центральным выводом для ВВ-провода и выводом «К». Норма: 4.5–9.5 кОм.
Изоляция: Сопротивление между любым выводом и корпусом должно быть > 50 МОм.

Высоковольтные провода:

Длина провода	Допустимое сопротивление
~70 см (1-й цилиндр)	3.5–7.5 кОм
~40 см (2-й цилиндр)	2.0–4.5 кОм
~20 см (3-й цилиндр)	1.0–2.5 кОм
~35 см (4-й цилиндр)	1.8–4.0 кОм

Проверка искрообразования (только при исправных свечах!):

Снимите центральный ВВ-провод с крышки трамблёра.
Вставьте в его наконечник исправную свечу, прижмите её металлической частью к «массе» двигателя.
Прокрутите стартером коленвал. Наблюдайте ровную ярко-голубую искру между электродами свечи. Слабая, прерывистая искра или её отсутствие указывает на неисправность катушки.

Диагностика утечек в темноте: Запустите двигатель в полной темноте. Любые голубые вспышки вдоль изоляции катушки или проводов свидетельствуют о пробое.

Проверка импульсов на управляющем контакте коммутатора мультиметром

Для диагностики работы датчика Холла и цепей управления коммутатора требуется проверить наличие импульсов на контакте "1" разъёма коммутатора. Этот контакт отвечает за передачу управляющего сигнала от датчика положения распредвала к коммутатору. Отсутствие или искажение импульсов указывает на неисправность в цепи датчика, его питании или самом сенсоре.

Подготовьте мультиметр в режиме измерения постоянного напряжения (диапазон 20 В). Красный щуп подключите к контакту "1" разъёма коммутатора, чёрный – к массе двигателя. Для доступа к разъёму снимите пластиковую крышку с коммутатора, расположенного в подкапотном пространстве на левом брызговике.

Порядок проверки и интерпретация результатов

Попросите помощника включить зажигание и провернуть двигатель стартером. Наблюдайте за показаниями мультиметра:

Нормальная работа: Прибор фиксирует пульсацию напряжения между ~0.3-0.5 В (низкий уровень) и ~8.5-12 В (высокий уровень). Частота изменений соответствует частоте вращения коленвала.
Отсутствие импульсов: Напряжение постоянно равно 0 В, ~12 В или нестабильно "плавает". Указывает на обрыв цепи, неисправность датчика Холла или отсутствие питания.

Показания мультиметра	Возможная неисправность
Постоянно 0 В	Обрыв провода от датчика к контакту "1", КЗ на массу, неисправность датчика
Постоянно ~12 В	Обрыв в массе датчика Холла, повреждение коммутатора
Нестабильные скачки	Плохой контакт в разъёмах, окисление, повреждение проводки

Важно: Перед проверкой убедитесь в наличии +12V на контакте "2" (питание датчика Холла) и исправности массы на контакте "3" разъёма коммутатора. Если импульсы соответствуют норме, но искрообразование отсутствует – неисправен коммутатор или катушка зажигания.

Замена неисправных элементов зажигания своими руками

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте комплект инструментов: торцевой ключ на 13, свечную головку на 16, плоскогубцы, отвертки и мультиметр для контроля параметров.

Все манипуляции выполняйте на холодном двигателе. При замене элементов сохраняйте маркировку проводов и разъемов – рекомендуется фотографировать исходную компоновку. Соблюдайте чистоту: попадание грязи в цилиндры или контакты вызовет новые неисправности.

Процедура замены компонентов

Свечи зажигания

Снимите наконечники высоковольтных проводов, потянув за защитные колпачки (не за провода!)
Выкрутите свечи спецключом на 16 мм, предварительно продув гнезда сжатым воздухом
Проверьте зазор новых свечей (0.7-0.8 мм), при необходимости отрегулируйте
Аккуратно вкрутите свечи рукой до упора, затем дотяните ключом на 15-20°
Наденьте провода в порядке 1-3-4-2 (против часовой стрелки)

Высоковольтные провода

Отсоедините провода от катушки и свечей, запомнив положение по цилиндрам
Проверьте новые провода мультиметром: сопротивление 4-10 кОм при 20°C
Установите провода, начиная с катушки: 1-й контакт – 1 и 4 цилиндр, 2-й контакт – 2 и 3 цилиндр
Закрепите пластиковые держатели на клапанной крышке

Катушка зажигания

Отсоедините центральный высоковольтный провод и разъем управления
Открутите три гайки крепления (ключ 13), снимите катушку с кронштейна
Проверьте первичную обмотку (0.4-0.5 Ом) и вторичную (4.5-7.5 кОм)
Установите новую катушку, затяните гайки моментом 10-12 Н·м

Датчик Холла

Снимите крышку трамблера, открутите бегунок (винт под крестовую отвертку)
Отсоедините разъем, выкрутите два винта крепления датчика
Извлеките пластину с датчиком через паз в корпусе
Установите новый датчик, выдерживая зазор 0.3-0.4 мм между магнитом и шторкой
Соберите трамблер в обратной последовательности

Коммутатор

Найдите блок под левым брызговиком в моторном отсеке
Отсоедините разъем жгута проводов
Открутите две гайки крепления (ключ 10), извлеките неисправный блок
Установите новый коммутатор, подключите колодку проводов

Регулировка угла опережения зажигания после ремонта

После замены ремня ГРМ, датчика Холла или трамблёра на ВАЗ-2108 требуется обязательная установка начального угла опережения зажигания (УОЗ). Неправильный УОЗ вызывает детонацию, снижение мощности, перегрев двигателя и повышенный расход топлива.

Для регулировки понадобится: контрольная лампа на 12В с проводами ("контролька"), ключ на "13", торцевой ключ на "38" для проворачивания коленвала. Двигатель должен быть выключен, аккумулятор подключен.

Порядок регулировки УОЗ

Этап 1: Подготовка

Снимите защитный кожух ремня ГРМ.
Проверните коленвал ключом до совмещения меток:
- На шкиве коленвала – длинная риска с установочным штифтом на блоке цилиндров
- На маховике – метка "▲" напротив среднего деления шкалы (через смотровое окно картера сцепления)
Убедитесь, что бегунок трамблёра направлен на контакт 1-го цилиндра (маркировка "1" на крышке).

Этап 2: Подключение контрольки

Подсоедините один провод "контрольки" к клемме "Б" катушки зажигания, второй – к "массе" кузова. Включите зажигание (без запуска двигателя).

Этап 3: Установка УОЗ

Действие	Результат
Ослабьте гайку крепления трамблёра	Корпус должен свободно проворачиваться
Поворачивайте трамблёр против часовой стрелки до погасания "контрольки"	Лампа горит
Медленно поворачивайте трамблёр по часовой стрелке	Зафиксируйте момент загорания лампы

Затяните гайку трамблёра в этом положении. Выключите зажигание, снимите "контрольку".

Этап 4: Проверка

Запустите двигатель. При правильной установке:

Обороты ХХ – 800-900 об/мин (прогретый двигатель)
Резкий набор оборотов – без "звона" поршневых пальцев (детонации)
Стабильная работа при движении под нагрузкой.

При необходимости выполните коррекцию УОЗ на работающем моторе, поворачивая трамблёр на 1-2° (против часовой стрелки для увеличения угла, по часовой – для уменьшения).
