Зеркало заднего вида с монитором и видеорегистратором - устройство и подключение
Статья обновлена: 18.08.2025
Современные автомобильные технологии активно интегрируют несколько функций в единое устройство. Комбинированное зеркало заднего вида с дисплеем и видеорегистратором – яркий пример такого подхода.
Данное решение заменяет штатное зеркало, одновременно выполняя роль парковочного монитора и фиксатора обстановки на дороге. Водитель получает три критически важных инструмента безопасности в одном компактном корпусе.
Установка требует понимания принципов подключения питания и соединения с камерой заднего вида. Грамотный монтаж гарантирует корректную работу всех компонентов системы и отсутствие помех в электросети автомобиля.
Основные компоненты системы: монитор и камера
Центральным элементом комплекса выступает дисплей, интегрированный в корпус стандартного зеркала заднего вида. Этот монитор выполняет двойную функцию: отражает обстановку сзади автомобиля в зеркальном режиме и одновременно выводит видеоинформацию с подключенных камер. Разрешение экрана напрямую влияет на детализацию картинки, а антибликовое покрытие гарантирует читаемость при ярком солнечном свете.
Камера заднего вида, обычно размещаемая над номерным знаком или в ручке багажника, формирует видеопоток для трансляции на дисплей. Ключевыми характеристиками являются угол обзора (120-170°), разрешение сенсора (HD или Full HD) и светочувствительность, обеспечивающая работу в темноте. Герметичный корпус с защитой от влаги и пыли сохраняет работоспособность в любых погодных условиях.
Дополнительные функциональные элементы
- Видеорегистратор: встроенный модуль непрерывно записывает дорожную обстановку на microSD-карту с цикличной перезаписью. Поддерживает разрешение до 4K и функции G-сенсора (фиксация ударов) и GPS.
- Процессор: управляет переключением между режимами зеркала/камеры, обработкой видео, детекцией движения и настройками записи.
- Коммутация: провода питания подключаются к блоку предохранителей, сигнальный кабель камеры – к монитору через штатную проводку салона.
| Компонент | Критичные параметры |
|---|---|
| Монитор | Диагональ 8-12", разрешение 1280x480, IPS-матрица |
| Камера | Угол обзора ≥150°, ИК-подсветка (20м), водозащита IP67 |
Дополнительные функции: GPS, датчик движения
Интегрированный GPS-модуль фиксирует координаты, скорость и маршрут движения транспортного средства, синхронизируя данные с видеозаписью. Это позволяет точно определять местоположение при ДТП, анализировать стиль вождения и восстанавливать хронологию событий для страховых случаев или юридических доказательств.
Датчик движения активирует запись при обнаружении активности в зоне обзора камеры во время стоянки. Функция защищает автомобиль от вандализма или ударов при парковке, экономя заряд АКБ и память устройства – запись начинается только при срабатывании сенсора, исключая заполнение накопителя пустыми данными.
Ключевые особенности
- GPS-трекер:
- Создание детализированных маршрутов на картах
- Фиксация превышения скорости с привязкой к координатам
- Экспорт треков в форматах GPX/KML для судебных разбирательств
- G-сенсор (датчик удара):
- Автоматическая блокировка файлов при резких толчках (авария, парковочный удар)
- Регулируемая чувствительность для фильтрации ложных срабатываний
- Датчик движения в режиме охраны:
- Запись по детекции объектов в кадре при выключенном зажигании
- Настройка зоны чувствительности (весь кадр / сектора)
| Функция | Польза | Ограничения |
|---|---|---|
| GPS-метки | Доказательство местоположения при спорах со страховой | Требует калибровки времени и открытого неба |
| G-сенсор | Автосохранение критичных моментов в отдельную память | Ложные срабатывания на кочках или громких басах |
| Датчик движения | Запись инцидентов на стоянке без разряда АКБ | Не распознает объекты в темноте без ИК-подсветки |
Сравнение размеров со стандартным зеркалом
Основное отличие гибридных зеркал с монитором от стандартных моделей заключается в увеличении габаритов, особенно по толщине. Если обычное зеркало заднего вида имеет компактную конструкцию глубиной 3-5 см, то устройства с дисплеем и камерой требуют дополнительного пространства для электронных компонентов.
Ширина и высота корпуса также обычно превышают классические параметры: вместо типовых 30-40 см по ширине и 8-12 см по высоте, современные модели достигают 45-50 см в длину при высоте 15-18 см. Это обеспечивает площадь для размещения экрана без ущерба функциональности.
| Параметр | Стандартное зеркало | Зеркало с монитором |
| Ширина | 30-40 см | 40-50 см |
| Высота | 8-12 см | 12-18 см |
| Толщина | 3-5 см | 6-10 см |
| Вес | 150-300 г | 400-700 г |
Увеличенные размеры могут создавать сложности в малогабаритных салонах: возможны частичное перекрытие обзора лобового стекла или касание солнцезащитных козырьков. Перед установкой критично проверить соответствие габаритов конкретному автомобилю и убедиться в отсутствии конфликтов с элементами интерьера.
Выбор камеры заднего вида: угол обзора
Угол обзора – ключевой параметр камеры заднего вида, определяющий ширину зоны видимости позади автомобиля. Слишком узкий угол создаст "слепые" зоны по краям, а чрезмерно широкий исказит перспективу и уменьшит детализацию объектов.
Оптимальный диапазон для большинства легковых автомобилей – 120–170 градусов. Камеры с углом менее 100° не охватят обочины при парковке, а модели свыше 180° ("рыбий глаз") сильно искривят изображение, затрудняя оценку расстояний.
Критерии выбора угла обзора
Учитывайте:
- Габариты ТС: для микроавтобусов и внедорожников предпочтительнее 150–170°.
- Тип крепления: врезные камеры в номерную рамку обычно имеют 120–140°, а модели на кронштейне – до 170°.
- Наличие линий парковки: при угле >150° электронная разметка может некорректно отображаться по краям кадра.
| Угол обзора | Преимущества | Недостатки | Рекомендации |
|---|---|---|---|
| 100–120° | Минимальное искажение, четкая детализация | Ограниченный обзор обочин | Компактные авто, городская парковка |
| 130–150° | Баланс обзора и геометрии изображения | Умеренные искажения по краям | Универсальный выбор для седанов/хэтчбеков |
| 160–180° | Максимальный охват периферии | Сильное искривление, сложность оценки дистанций | Крупногабаритный транспорт, прицепы |
Проверьте наличие коррекции дисторсии (WDR или де-фиш) в камере – это снизит искажения при широких углах. Для регистратора важнее угол по горизонтали (H), а не диагонали, указанной в маркетинговых материалах.
Подготовка инструментов для установки
Соберите все необходимые инструменты до начала монтажа, чтобы избежать прерываний. Проверьте комплектацию устройства: убедитесь, что в упаковке присутствуют само зеркало, камеры заднего вида, провода питания, крепежи и инструкция.
Подготовьте базовый набор для электромонтажных работ и фиксации элементов. Отсутствие хотя бы одного ключевого инструмента значительно осложнит процесс установки и может привести к повреждению деталей салона или электрооборудования автомобиля.
Обязательный набор
- Крестовая и плоская отвертки – для демонтажа панелей и клеммных колодок
- Автомобильный тестер напряжения – для безопасного подключения к бортовой сети
- Изолента/термоусадка – для изоляции соединений проводов
- Пластиковые монтажные лопатки – для аккуратного снятия обшивки без царапин
Дополнительные инструменты
| Кусачки/стриппер | Зачистка изоляции проводов |
| Дрель со сверлом 3-5мм | Создание отверстий для прокладки кабелей (при скрытом монтаже) |
| Двусторонний скотч | Временная фиксация камеры при разметке |
| Фонарик | Подсветка труднодоступных зон монтажа |
Используйте защитные перчатки при работе с проводкой и острыми элементами кузова. Для сложных моделей с GPS-модулем или парковочными линиями заранее предусмотрите доступ к диагностическому разъему OBD-II через специальный адаптер.
Снятие заводского зеркала: техника безопасности
Перед демонтажем штатного зеркала обесточьте бортовую сеть автомобиля – снимите отрицательную клемму с аккумуляторной батареи. Это исключит риск короткого замыкания при случайном повреждении проводки и предотвратит срабатывание подушек безопасности.
Убедитесь, что салон чист и свободен от посторонних предметов, а рабочая зона хорошо освещена. Наденьте защитные перчатки для предотвращения порезов о пластиковые элементы и очками для защиты глаз от осколков в случае нештатной ситуации.
Ключевые этапы и правила
- Изучите крепление
Определите тип фиксации (клипсы, болты или комбинированное крепление) по инструкции к авто. Никогда не применяйте грубую силу без понимания механизма. - Используйте подходящий инструмент
- Для клипс – пластиковый монтажный ломик или медиатор.
- Для болтов – точные шестигранники или торцевые головки.
- Фиксируйте стекло
Прижмите зеркальную поверхность рукой через мягкую ткань во время работы, чтобы предотвратить неконтролируемое падение.
| Опасность | Мера предосторожности |
|---|---|
| Повреждение лобового стекла | Не опирайтесь на стекло инструментами, работайте строго в зоне крепежного узла |
| Потеря мелких деталей | Используйте магнитный лоток или контейнер для винтов/клипс |
| Остаточное напряжение | Перед отсоединением разъемов снимите статическое электричество с рук (коснитесь металла кузова) |
При отсоединении электрического разъема штатного зеркала (при наличии) беритесь только за корпус коннектора, не тяните за провода. После демонтажа сразу закройте оголенные контакты изолентой.
Крепление устройства на кронштейны
Крепление комбинированного устройства (зеркало + монитор + регистратор) к штатному месту установки салонного зеркала реализуется через специальные кронштейны. Эти кронштейны являются ключевым элементом, обеспечивающим надежную фиксацию гаджета на лобовом стекле автомобиля и его правильное позиционирование для оптимального обзора заднего вида и записи камерой.
Конструктивно кронштейны чаще всего представляют собой металлические или прочные пластиковые рамки или рычажные зажимы. Они разработаны таким образом, чтобы плотно обхватывать ножку штатного крепления зеркала на лобовом стекле. Надежность этого соединения критически важна для предотвращения вибраций и самопроизвольного смещения или падения устройства во время движения.
Особенности установки на кронштейн
Сам комбинированный прибор фиксируется на кронштейне с помощью:
- Шарнирного соединения: Позволяет регулировать угол наклона зеркала-монитора относительно кронштейна для индивидуальной настройки обзора водителем.
- Защелкивающегося механизма: Обеспечивает быстрый съем и установку устройства при необходимости, надежно удерживая его на месте.
- Винтового крепления: Используется реже, обеспечивает максимально жесткую фиксацию, но усложняет демонтаж.
Правильная установка включает несколько этапов:
- Тщательно очистка зоны стекла вокруг штатного крепления зеркала.
- Аккуратное снятие заводского зеркала (если оно не снимается, используются адаптеры-накладки).
- Фиксация кронштейна устройства на освободившееся штатное крепление с требуемым усилием затяжки.
- Установка комбинированного прибора на кронштейн до характерного щелчка или его фиксация винтами.
- Точная регулировка угла наклона зеркала-монитора.
Ключевые моменты надежного крепления:
- Плотное прилегание кронштейна к штатному креплению и стеклу исключает люфт.
- Выбор кронштейна, точно соответствующего типу крепления в конкретной модели автомобиля.
- Проверка отсутствия вибрации устройства после установки на всех скоростях движения.
| Тип крепления кронштейна | Преимущества | Недостатки/Особенности |
|---|---|---|
| Рычажный зажим | Простота установки/снятия, универсальность для многих типов ножек | Может требовать периодической подтяжки, возможен небольшой люфт |
| Рамка (обхватывающая) | Максимально надежная и жесткая фиксация, минимум вибраций | Требует точного соответствия форме ножки, сложнее в установке |
| Адаптер-накладка (если зеркало не снимается) | Позволяет установить устройство без снятия штатного зеркала | Менее надежное крепление, риск вибраций, может ухудшать обзор |
Прокладка проводов по потолочной обшивке
Провода от видеорегистратора к зеркалу заднего вида удобнее всего скрыть под потолочной обшивкой салона. Этот способ обеспечивает аккуратный внешний вид и защищает кабели от механических повреждений. Предварительно убедитесь, что длина проводов достаточна для прокладки по выбранному маршруту.
Начните с демонтажа пластиковых заглушек или клипс, фиксирующих обшивку потолка вдоль лобового стекла. Аккуратно подденьте обшивку пластиковой лопаткой, чтобы создать зазор для проводки. Избегайте использования металлических инструментов – они могут повредить материал салона.
Последовательность действий
- Проложите кабель питания и AV-кабель (если требуется) вдоль лобового стекла под обшивкой, начиная от места крепления зеркала.
- Фиксируйте провод стяжками через каждые 15-20 см, используя штатные технологические отверстия в кузове.
- При прокладке к видеорегистратору оставьте запас провода длиной 10-15 см для удобного подключения.
- Избегайте контакта кабеля с движущимися элементами (рукоятками, механизмами солнцезащитных козырьков).
- После проверки работоспособности системы защелкните обшивку на место, убедившись, что провод не пережат.
Критические моменты: Не допускайте сильного перегиба проводов в местах стыков элементов обшивки. При подключении к блоку предохранителей обязательно используйте специальный разветвитель (fuse-tap) для безопасного соединения. Проверьте отсутствие помех в работе монитора при включенных дворцах и поворотниках.
Монтаж камеры возле номерного знака
Установка задней камеры требует точного позиционирования в зоне номерного знака для максимального охвата пространства без слепых зон. Оптимальное расположение – строго по центру продольной оси автомобиля, на высоте 40-70 см от дорожного покрытия. Обязательно проверьте отсутствие перекрытия обзора рамкой бампера или фаркопом перед фиксацией.
Очистите поверхность в месте крепления обезжиривателем для надежной адгезии. Снимите защитную пленку с двустороннего скотча на кронштейне камеры, плотно прижмите к кузову на 30 секунд. При использовании крепежных винтов предварительно просверлите отверстия диаметром 3-4 мм, обработайте края антикоррозийным составом.
Прокладка проводов
- Через уплотнители: Протяните кабель в салон через технологическое отверстие багажника или резиновые гофры штатной электропроводки
- Под обшивкой: Уложите провод под пластиковые панели боковых стоек и потолочные карнизы, используя монтажную лопатку
- Защита: Изолируйте кабель от острых кромок металла отрезками гофротрубы в зоне прохода через металлические перегородки
| Тип подключения | Особенности |
| К монитору зеркала | Прямое соединение через AV/RCA-разъем (желтый штекер) с автоматической активацией при включении задней передачи |
| К видеорегистратору | Подключение к отдельному видеовходу (CAM IN) с синхронизацией записи через основное устройство |
Проверьте работу камеры до полной сборки обшивки: включите зажигание, активируйте заднюю передачу. Убедитесь в отсутствии искажений изображения, корректности работы парковочной разметки и угла обзора ≥ 120°. Зафиксируйте излишки провода стяжками без натяжения возле разъемов.

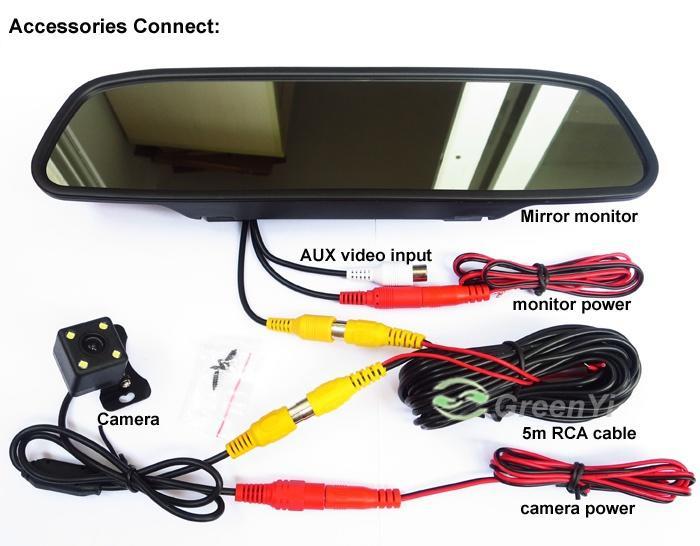

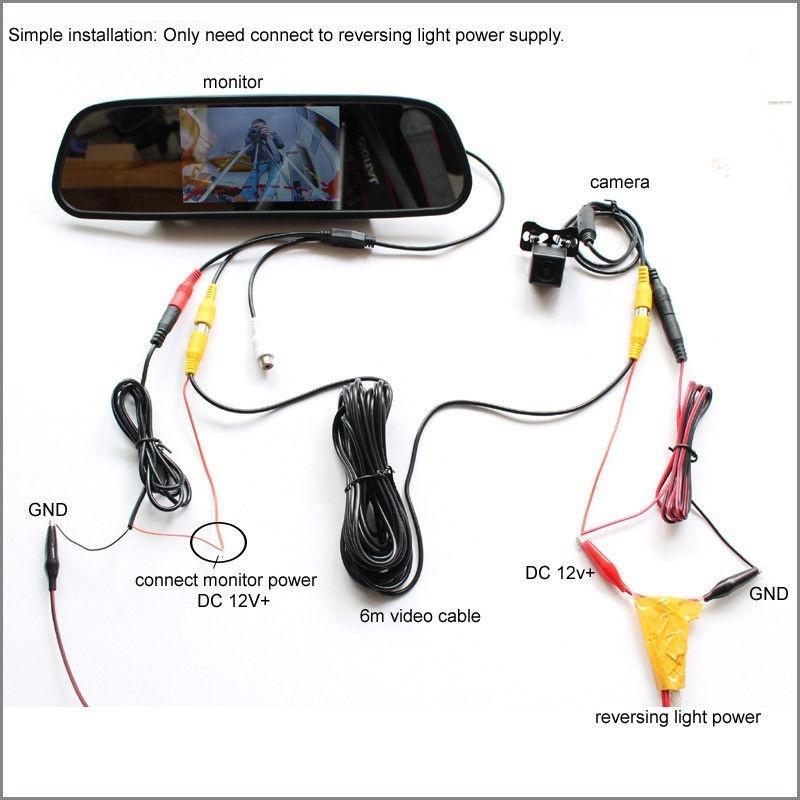

Соединение проводов камеры и монитора
Подключение проводов осуществляется через разъем RCA ("тюльпан") или специальный мультиконнектор, идущий в комплекте. Камера заднего вида соединяется с монитором-зеркалом с помощью коаксиального кабеля, обеспечивающего передачу видеосигнала и защиту от помех.
Для подачи питания на камеру используется отдельный провод (обычно красный), подключаемый к цепи заднего хода автомобиля или ACC. Это обеспечивает автоматическую активацию камеры при включении передачи заднего хода или зажигании.
Последовательность подключения
- Проложите видеокабель от места установки камеры (крепеж на бампере/номерном знаке) к монитору-зеркалу в салоне, избегая зон движения механизмов и высоких температур.
- Соедините желтый разъем RCA камеры с соответствующим видеовходом (AV-IN) на мониторе-зеркале.
- Подключите красный провод питания камеры к положительному (+) контакту лампы заднего хода или цепи ACC через предохранитель.
- Черный провод камеры (масса) закрепите на кузове автомобиля в точке с чистым металлом.
- Подсоедините кабель питания монитора-зеркала к бортовой сети согласно схеме производителя (постоянный +12V, ACC, масса).
Ключевые моменты:
- Используйте только штатные разъемы – пайка или скрутки снижают надежность.
- Изолируйте соединения термоусадкой или изолентой для защиты от влаги и коррозии.
- При подключении к лампе заднего хода проверьте полярность тестером: ошибка выведет камеру из строя.
| Цвет провода | Назначение | Точка подключения |
|---|---|---|
| Желтый | Видеосигнал | RCA-вход монитора (AV-IN) |
| Красный | Питание +12V | Цепь заднего хода/ACC |
| Черный | Масса (GND) | Кузов автомобиля |
После соединения проверьте работу системы: включите зажигание, активируйте передачу заднего хода. На экране монитора должно отобразиться изображение с камеры без помех. При их наличии перепроверьте контакты и целостность кабеля.
Подключение к прикуривателю: схема
Подключение через прикуриватель – наиболее распространённый и безопасный способ питания зеркала с регистратором. Этот метод исключает прямое вмешательство в электропроводку автомобиля и не требует специальных навыков. Разъём прикуривателя стандартизирован под напряжение бортовой сети 12В, что гарантирует совместимость с большинством устройств.
Схема подключения предельно проста: кабель питания зеркала оснащён штекером, который вставляется в гнездо прикуривателя. При этом устройство автоматически получает питание при включении зажигания (если прикуриватель активируется с зажиганием) или постоянно, в зависимости от конструкции авто. Важно учитывать нагрузочную способность цепи прикуривателя, особенно при одновременном использовании других гаджетов через разветвители.
Порядок подключения
- Проверьте комплектацию: убедитесь, что в набор входит кабель со штекером под прикуриватель.
- Проложите провод: аккуратно проведите кабель от зеркала к прикуривателю, маскируя его под обшивкой потолка и стойки.
- Подключите штекер: вставьте разъём в гнездо прикуривателя до характерного щелчка.
- Протестируйте работу: включите зажигание и проверьте запуск регистратора.
| Преимущества | Недостатки |
|---|---|
| Простота установки без демонтажа панелей | Занято гнездо прикуривателя |
| Защита от переполюсовки и скачков напряжения | Визуально видимый провод (частично маскируется) |
| Автоматическое включение/выключение с зажиганием | Ограничение по мощности подключаемых устройств |
Важно! При использовании разветвителя убедитесь, что его суммарная нагрузка не превышает 120–180 Вт (10–15А). Перегрузка может вызвать перегрев проводки или срабатывание предохранителя. Для скрытого монтажа провода используйте пластиковые клипсы-фиксаторы или специальные каналы.
Прямое питание от блока предохранителей
Для подключения питания зеркала с монитором и видеорегистратором напрямую к блоку предохранителей потребуется специальный комплект проводов с миниатюрным добавочным предохранителем (fuse-tap). Этот адаптер вставляется в штатный разъём блока предохранителей вместо заводского предохранителя, обеспечивая защиту цепи и параллельное питание устройства.
Ключевой этап – выбор точки подключения. Ищите в блоке предохранителей гнездо с напряжением только при включенном зажигании (ACC), используя мультиметр или схему авто. Избегайте цепей критичных систем (ABS, подушек безопасности, топливного насоса). Оптимальный вариант – цепи прикуривателя, магнитолы или стеклоподъёмников.
Пошаговая инструкция подключения
- Снимите клемму «–» с АКБ для безопасности
- Извлеките штатный предохранитель из выбранного гнезда
- Установите его в разъём адаптера fuse-tap вместе с новым предохранителем (номинал как у исходного)
- Вставьте адаптер в освободившееся гнездо блока
- Чёрный провод (массу) закрепите на болте кузова с очищенной от краски поверхностью
- Красный провод (+) подключите к выходу адаптера через пайку или клеммы
- Проложите кабели скрыто под обшивкой потолка и стойки
- Подайте напряжение, проверив работу системы
| Преимущества | Риски при ошибках |
|---|---|
| Скрытый монтаж без свисающих проводов | Короткое замыкание при неверном подключении полярности |
| Стабильное напряжение без помех от прикуривателя | Разряд АКБ при подключении к постоянно активной линии |
| Автоматическое включение/выключение с зажиганием | Повреждение ЭБУ при задействовании запрещённых цепей |
Используйте термоусадку для изоляции соединений и пластиковые хомуты для фиксации проводки. При отсутствии опыта предпочтительнее профессиональный монтаж – ошибки могут привести к выходу из строя электроники автомобиля.
Объединение с парковочными линиями
При подключении зеркала с монитором и видеорегистратором к задней камере автомобиля, система автоматически накладывает на изображение динамические парковочные линии. Эти линии меняют угол изгиба в реальном времени в зависимости от поворота руля, помогая точно оценить траекторию движения при маневрах.
Линии проецируются прямо на экран монитора в двух цветах: статичные элементы (например, границы бампера) отображаются красным, а подвижные направляющие, реагирующие на угол поворота колес, – желтым. Это позволяет соотносить препятствия с габаритами авто при парковке.
Ключевые функции интеграции
- Калибровка под колесную базу: Настройка выполняется через меню устройства – водитель указывает расстояние между осями для точного расчета траектории.
- Адаптация к углу обзора камеры: Система учитывает место установки камеры (бампер, номерной знак) и ее угол наклона.
- Синхронизация с CAN-шиной: При подключении к бортовой сети устройство считывает данные датчика угла поворота руля для корректировки линий в движении.
| Тип линии | Цвет | Назначение |
|---|---|---|
| Статичные границы | Красный | Обозначение зоны вероятного столкновения |
| Динамические направляющие | Желтый | Прогноз траектории движения при текущем угле поворота колес |
Важно: Для корректной работы требуется подключение двух проводов к CAN-шине – сигнальному и заземляющему. Без этого динамические линии останутся фиксированными, снижая точность ориентирования.
Настройка яркости и контрастности экрана
Для регулировки параметров изображения найдите в меню устройства раздел "Дисплей" или "Экран", где доступны ползунки "Яркость" и "Контрастность". Используйте физические кнопки на корпусе зеркала или сенсорные элементы интерфейса для изменения значений, учитывая текущие условия освещённости.
Оптимальная настройка достигается при следующих условиях: детали дорожной обстановки и номеров транспортных средств должны чётко отображаться без бликов или затемнения. Избегайте крайних значений: максимальная яркость вызывает усталость глаз ночью, а минимальная делает изображение неразборчивым днём.
Рекомендации по калибровке
Придерживайтесь последовательности действий для точной настройки:
- Тестирование в тёмное время суток: уменьшите яркость до уровня, при котором подсветка не ослепляет водителя.
- Корректировка днём: повысьте яркость так, чтобы солнце не "засвечивало" картинку.
- Настройка контрастности: установите значение, при котором объекты на расстоянии 50+ метров различимы без цветовых искажений.
| Условия | Яркость | Контрастность |
|---|---|---|
| Дневное время | 70-80% | 60-65% |
| Ночь/туннель | 30-40% | 50-55% |
| Снег/дождь | 75-85% | 70-75% |
Важно: некоторые модели автоматически адаптируют параметры через датчик освещённости. Проверьте в настройках активацию функции "Автояркость", чтобы исключить ручную коррекцию при смене освещения.
Активация режима зеркала в темноте
В условиях недостаточной освещенности автоматика устройства переключает экран в специальный ночной режим, обеспечивающий четкое отображение заднего вида. Принцип активации основан на показаниях встроенного датчика освещенности, реагирующего на изменение внешних условий при наступлении сумерек или въезде в тоннель.
Основная задача этого режима – предотвращение ослепления водителя ярким светом экрана в темноте. Система динамически корректирует яркость, контрастность и цветопередачу монитора, смещая цветовую гамму в комфортную теплую спектральную область. Параллельно активируется ИК-подсветка камеры (при наличии), невидимая для человеческого глаза, но обеспечивающая монохромную картинку объектов позади автомобиля.
Ключевые особенности работы
- Порог срабатывания регулируется в настройках устройства (чувствительность датчика)
- Ручное управление: возможность принудительного включения/выключения через меню
- Совмещение с видеозаписью: регистратор продолжает фиксацию в темноте в стандартном или ИК-режиме
- Градуальный переход: плавное изменение параметров изображения для избежания резкого контраста
Регулировка угла наклона камеры
Правильный угол наклона камеры заднего вида является критически важным для безопасного и комфортного вождения. Неверная настройка может привести к существенному сокращению обзора, искажению перспективы, захвату в кадр только бампера или неба, а также к неправильному восприятию расстояния до объектов позади автомобиля.
Процесс регулировки угла наклона зависит от конкретной модели зеркала и типа крепления камеры. Чаще всего он выполняется вручную непосредственно после установки камеры и требует внимательности и нескольких проверочных заездов для точной калибровки. Угол должен обеспечивать максимальный охват полосы движения сзади и частично захватывать пространство по бокам от бампера.
Ключевые аспекты регулировки
Цели правильной настройки:
- Оптимальный охват: Видимость всей ширины полосы сзади автомобиля и небольшого участка за ее пределами.
- Корректный горизонт: Линия горизонта (или условная линия парковки) должна быть параллельна нижней или верхней границе экрана.
- Минимизация слепых зон: Особенно вблизи бампера автомобиля.
- Отсутствие помех: Камера не должна захватывать в кадр элементы кузова (бампер, номер) или фаркоп, если это не предусмотрено конструктивно.
Порядок регулировки (Ручная настройка):
- Установите автомобиль на ровную поверхность.
- Включите зажигание (или питание зеркала), чтобы на экране появилось изображение с камеры.
- Ослабьте крепежные элементы камеры (обычно это болт или гайка внутри крепежного кронштейна).
- Медленно изменяйте угол наклона камеры, наблюдая за изображением на экране.
- Добейтесь, чтобы в нижней части экрана был виден край бампера (это служит точкой отсчета для оценки расстояния), а основное поле зрения покрывало дорожное полотно на достаточном удалении.
- Проверьте горизонт – он должен быть ровным.
- Надежно затяните крепеж, не допуская последующего самопроизвольного изменения угла от вибраций.
- Совершите тестовый заезд (или попросите помощника постоять/проехать сзади), чтобы убедиться в корректности обзора на ходу и при парковке.
Особенности моделей с электроприводом:
| Тип регулировки | Как выполняется | Примечание |
|---|---|---|
| Ручная (Механическая) | Физическое изменение положения камеры в кронштейне руками после ослабления крепления. | Самый распространенный и бюджетный вариант. Требует точности при затяжке. |
| Электрическая (Серво) | Регулировка с пульта ДУ или кнопок на зеркале/пульте. Моторчик меняет угол наклона камеры. | Встречается реже, обычно в премиальных моделях. Удобство настройки "на лету". |
Важные замечания:
- При проверке угла учитывайте загрузку автомобиля (например, полный багажник может изменить угол наклона кузова и, соответственно, требуемый угол камеры).
- Убедитесь, что камера надежно зафиксирована и не будет вибрировать на ходу, что ухудшает изображение.
- Регулировка касается исключительно камеры заднего вида. Угол обзора основной камеры видеорегистратора (смотрящей вперед), встроенной в зеркало, обычно фиксирован или регулируется отдельно (чаще всего вручную вращением корпуса зеркала на кронштейне).
- Проверьте обзор ночью – убедитесь, что фары следующих машин не слепят камеру и не мешают обзору.
Форматирование карты памяти: инструкция
Перед первым использованием или после длительной эксплуатации карты памяти в зеркале с регистратором необходимо выполнить форматирование. Это обеспечит стабильную работу устройства, предотвратит сбои записи и ошибки чтения данных.
Используйте только штатные средства форматирования самого регистратора или зеркала. Форматирование через компьютер может привести к несовместимости файловой системы и некорректной работе устройства.
Пошаговая процедура
- Вставьте карту памяти в слот устройства при выключенном питании
- Активируйте меню настроек через кнопку управления на корпусе или сенсорный экран
- Перейдите в раздел «Настройки памяти» или «Карта SD»
- Выберите пункт «Форматировать» и подтвердите действие
- Дождитесь завершения процесса (индикация прогресса на экране)
- Не извлекайте карту до появления сообщения «Готово»
| Параметр | Рекомендуемое значение |
|---|---|
| Файловая система | FAT32 (для карт до 64GB) |
| Частота форматирования | 1 раз в 2-3 месяца |
| Минимальный объем | Класс 10, U3, V30 |
Важно: Все данные на карте будут безвозвратно удалены! Обязательно скопируйте важные записи на ПК перед процедурой. При использовании карт ёмкостью 128GB и более предварительно проверьте поддержку exFAT в спецификациях устройства.
Установка разрешения записи
Разрешение записи напрямую определяет детализацию и четкость получаемого видео. Более высокое разрешение позволяет различать мелкие детали, такие как номера автомобилей или черты лиц, особенно на удалении. Однако оно пропорционально увеличивает размер каждого видеофайла и требует карты памяти большей емкости и скорости (класс 10/U3).
Настройка разрешения осуществляется через меню самого устройства. Обычно доступ к этим настройкам осуществляется через сенсорный экран зеркала или кнопки на его корпусе. Необходимо найти раздел меню, связанный с настройками записи или видеорегистратора, где будет пункт "Разрешение", "Качество видео" или аналогичный.
Доступные варианты разрешения и их особенности
Современные зеркала-регистраторы обычно предлагают несколько стандартных вариантов разрешения записи:
- Full HD (1080p): (1920x1080 пикселей) Наиболее распространенный и сбалансированный вариант. Обеспечивает хорошее качество изображения для большинства дорожных ситуаций при разумном расходе места на карте памяти. Рекомендуется как оптимальный выбор для повседневного использования.
- HD (720p): (1280x720 пикселей) Более низкое разрешение, которое существенно экономит место на карте памяти и может быть полезно при использовании карт малой емкости. Однако детализация, особенно номеров удаленных машин, заметно хуже по сравнению с Full HD.
- QHD/2K (1440p): (2560x1440 пикселей) Предлагает повышенную детализацию по сравнению с Full HD, что полезно для фиксации мелких деталей. Требует больше места на карте памяти и более производительной карты (U3). Доступно не на всех моделях.
- Ultra HD / 4K (2160p): (3840x2160 пикселей) Максимально доступное разрешение на продвинутых моделях. Обеспечивает наивысшую детализацию. Существенно увеличивает размер видеофайлов и требует карт памяти большой емкости (64 ГБ и более) и высокой скорости записи (U3, иногда V30). Сильнее нагружает процессор устройства и может приводить к повышенному нагреву.
При выборе разрешения учитывайте:
- Качество карты памяти: Чем выше разрешение и битрейт (поток данных), тем выше требования к скорости записи карты (минимум Class 10, рекомендовано U3 или V30 для 4K/1440p).
- Емкость карты памяти: Высокие разрешения (особенно 4K) очень быстро заполняют карту. Убедитесь, что ее объема хватит для нужной длительности циклической записи.
- Частота кадров (FPS): Иногда можно выбрать и FPS (30 или 60). 60 FPS обеспечивает более плавное видео быстрого движения, но также увеличивает размер файлов и требования к карте.
Включение цикличной записи
Цикличная запись – автоматический режим перезаписи старых видеофайлов при заполнении памяти. При активации регистратор сохраняет ролики короткими сегментами (1-5 минут) и последовательно удаляет самые ранние записи, когда свободное место заканчивается. Это гарантирует непрерывную фиксацию событий без ручной очистки накопителя.
Для активации откройте меню устройства через сенсорный экран или кнопки на корпусе. В разделе «Настройки записи» / «Память» выберите пункт «Цикличная запись» и переключите статус на «Вкл». Убедитесь, что карта памяти отформатирована в FAT32/exFAT, а в настройках указана максимальная длина роликов (рекомендуется 3 минуты для баланса между детализацией и скоростью обработки).
Ключевые особенности режима
- Автоперезапись: Старые данные удаляются только после полного заполнения памяти.
- Защита файлов: Ролики с авариями (определяемые датчиком G-сенсора) и заблокированные вручную исключаются из цикла перезаписи.
- Требования к накопителю: Используйте карты класса 10/U3 для предотвращения сбоев при интенсивной записи.
| Параметр | Рекомендуемое значение | Влияние на работу |
|---|---|---|
| Длительность ролика | 2-3 минуты | Оптима для поиска событий и минимизации потерь при сбоях |
| Частота форматирования | 1 раз в 2 месяца | Снижает риски повреждения файловой системы |
Настройка G-сенсора (датчика ударов)
G-сенсор фиксирует резкие изменения скорости или удары, автоматически сохраняя соответствующий фрагмент записи в защищённую папку. Корректная настройка предотвращает заполнение памяти несущественными событиями (например, при наезде на лежачий полицейский) и гарантирует сохранность критически важных данных при ДТП.
Настройка осуществляется через меню устройства (кнопка MENU на корпусе или сенсорный интерфейс монитора). Основные параметры регулируются по двум осям: чувствительность (Low/Medium/High) и зона срабатывания (фронтальные/боковые/вертикальные воздействия). Для большинства моделей доступна калибровка датчика на ровной поверхности.
Ключевые шаги настройки
- Откройте раздел «Настройки G-Sensor» в основном меню.
- Выберите уровень чувствительности:
- Низкий (Low): Срабатывает только при сильных ударах (рекомендуется для агрессивного вождения).
- Средний (Medium): Оптимален для городской эксплуатации.
- Высокий (High): Фиксирует даже мелкие вибрации (риск ложных срабатываний).
- Активируйте оси детекции (X/Y/Z), если доступно раздельное управление:
Ось Тип воздействия X (поперечная) Боковые удары, резкие повороты Y (продольная) Торможение/ускорение Z (вертикальная) Наезды на препятствия, ямы - Выполните калибровку (Calibrate) на ровной поверхности согласно инструкции к модели.
- Сохраните изменения и перезагрузите регистратор.
Важно: Избегайте максимальной чувствительности в зоне плохих дорог. Регулярно проверяйте наличие свободного места – защищённые файлы не удаляются при циклической перезаписи. Тестируйте настройки лёгким ударом по корпусу при работающем устройстве.
Калибровка датчика движения
Калибровка датчика движения обеспечивает точное срабатывание регистратора при обнаружении активности в зоне обзора. Без корректной настройки возможны ложные записи (например, от колебаний листвы или теней) или пропуск важных событий при парковке. Процесс адаптирует чувствительность сенсора под конкретные условия эксплуатации автомобиля.
Рекомендуется выполнять калибровку после установки зеркала, при смене сезона (зима/лето) или изменении типичного места парковки. Для работы потребуется доступ к меню устройства через кнопки на зеркале или мобильное приложение производителя. Предварительно очистите лобовое стекло от загрязнений в зоне обзора камеры.
Пошаговая процедура
- Активируйте режим калибровки через раздел «Датчик движения» в настройках
- Оставьте автомобиль в типичном месте парковки на 5-7 минут для автоматического анализа фоновой активности
- Вручную задайте зоны реагирования:
- Выделите области повышенного внимания (двери, капот)
- Исключите участки с ложными срабатываниями (проезжая часть, деревья)
- Установите уровень чувствительности:
Условия Рекомендуемый уровень Гараж/тихий двор Низкий Улица с умеренным движением Средний Оживленные парковки Высокий - Проведите тестовые запуски:
- Пройдите перед автомобилем на расстоянии 3-5 метров
- Сымитируйте касание кузова
- Сохраните настройки и проверьте работу в режиме охраны
Критические нюансы: При калибровке двигатель должен быть заглушен, но зажигание включено. Избегайте проведения работ под прямым солнцем – блики провоцируют ложные тревоги. При частых ошибках сбросьте настройки до заводских и повторите процедуру.
Тестирование всех режимов работы
Проведите комплексную проверку основных функций устройства: активируйте одновременную запись с передней и задней камеры, убедитесь в корректном переключении между режимами монитора (зеркало/камера заднего вида) и видеорегистратора. Протестируйте работу датчика движения при парковке – устройство должно автоматически запускать запись при обнаружении активности в зоне обзора.
Оцените качество видео в разных условиях: днём при ярком солнце и в тени, ночью с включёнными фарами встречных автомобилей. Проверьте углы обзора камер, отсутствие "мёртвых зон" и читаемость номеров транспорта на расстоянии 5-10 метров. Особое внимание уделите стабильности записи при вибрациях на неровных дорогах.
Детальная проверка функционала
- Парковочный режим: Отключите зажигание, имитируйте удар по кузову (G-сенсор) или движение перед камерой. Убедитесь, что запись активируется, файлы защищаются от перезаписи и сохраняются при разряженном аккумуляторе.
- Навигация и синхронизация: Проверьте фиксацию координат (GPS), скорость обновления маршрута. Протестируйте передачу файлов по Wi-Fi на смартфон: скорость выгрузки, стабильность соединения, работу мобильного приложения.
- Эксплуатационная устойчивость: Оставьте устройство включённым на 2-3 часа для проверки перегрева. Протестируйте работу при температуре -15°C и +50°C (имитация летней жары в салоне).
| Параметр | Метод тестирования | Ожидаемый результат |
|---|---|---|
| Цикличная запись | Заполнение карты памяти | Автоперезапись старых файлов (кроме защищённых) |
| Экранное меню | Настройка разрешения, даты, G-сенсора | Интуитивная навигация, сохранение параметров после отключения питания |
| Аварийное питание | Отсоединение проводов при работе | Корректное завершение записи, сохранение последнего файла |
- Проверьте реакцию G-сенсора: Резко тормозите или имитируйте столкновение. Устройство должно заблокировать текущий файл.
- Проанализируйте аудиозапись: Убедитесь в чёткости воспроизведения голоса и отсутствии фонового шума от работы двигателя.
- Оцените время автономной работы (если есть резервный аккумулятор): Отключите внешнее питание, замерьте длительность записи в парковочном режиме.
Проверка обзора в дождь и ночью
Основной проблемой в дождливую погоду становится загрязнение камеры водой, грязью или конденсатом. Капли на объективе создают размытые пятна, блики от фар встречных машин и существенно снижают детализацию изображения на мониторе зеркала. Особенно критично это при движении по мокрой трассе, когда брызги от грузовиков или луж полностью перекрывают обзор.
Ночная съемка требует оценки качества работы сенсора камеры в условиях низкой освещенности. Дешевые модели часто демонстрируют сильные шумы, "смазывание" динамичных объектов (пешеходов, велосипедистов) и недостаточную глубину резкости. Автоматическая ИК-подсветка (при наличии) может оказаться бесполезной из-за ограниченной дальности (обычно 3-5 метров) и отражений от капель дождя.
Ключевые аспекты тестирования
При проверке учитывайте следующие параметры:
- Чувствительность сенсора: Способность камеры передавать контуры объектов при уличном освещении без засветки от фонарей.
- Скорость диафрагмы (f-stop): Значения f/1.6-f/2.0 обеспечивают лучший световой поток ночью.
- Подавление бликов: Эффективность работы WDR/HDR против засветки фарами.
- Гидрофобное покрытие: Наличие и качество слоя, отталкивающего воду с линзы.
Проведите практические тесты в разных сценариях:
- Съемка в ливень при скорости от 60 км/ч.
- Фиксация номеров машин в темноте на расстоянии 10-15 метров.
- Распознавание силуэтов людей в неосвещенных зонах.
- Поведение системы при резкой смене освещения (въезд в туннель).
| Проблема | Риск | Решение |
| Конденсат в корпусе камеры | Полное запотевание объектива | Проверка класса герметизации IPX6/IPX7 |
| Низкая частота кадров (менее 30fps) | "Прыгающее" изображение ночью | Выбор моделей с режимом 60fps |
| Отсутствие ИК-фильтра | Искажение цветов в сумерках | Наличие автоматического IR-cut |
Важно: При ночных испытаниях убедитесь, что подсветка кнопок зеркала не создает бликов на лобовом стекле. Регулярно очищайте объектив камеры от пыли специальными салфетками – даже тонкий слой грязии резко снижает светопропускание.
Фиксация проводов стяжками
Надёжная фиксация проводки предотвращает её провисание, повреждение об острые кромки элементов салона и случайный контакт с педалями или рулевой колонкой. Использование стяжек гарантирует аккуратную прокладку кабелей вдоль штатных трасс без перегибов.
Пластиковые хомуты крепят провода к стационарным элементам: стойкам кузова, жгутам заводской электропроводки, кронштейнам панели приборов или обшивке потолка. Обязательно оставляют небольшой люфт (2-3 мм) для компенсации вибрации и температурного расширения.
Правила применения стяжек
- Шаг крепления: интервал 15-20 см на прямых участках, 5-7 см возле точек изгиба
- Затяжка: без пережима изоляции (остаётся возможность провернуть кабель пальцем)
- Направление: параллельно существующим жгутам, сокрытие за декоративными накладками
| Материал стяжки | Температурный диапазон | Особенности |
|---|---|---|
| Нейлон | -40°C до +85°C | Универсальный вариант для салона |
| Термостойкий пластик | -60°C до +150°C | Для участков возле двигателя или печки |
Критические запреты: Не допускается крепление к подвижным деталям (тросу ручного тормоза, тягам коробки передач) и трубопроводам тормозной системы. Излишки хомутов после затяжки срезают кусачками заподлицо, оставляя гладкий торец без острых заусенцев.
Для сложных зон применяют текстильные липучки или клипсы с клейкой основой – они позволяют демонтировать проводку без разрушения крепежа. После фиксации проверяют отсутствие натяжения при полном повороте руля и максимальном смещении сиденья.
Устранение помех на экране
Помехи на экране зеркала-регистратора часто вызваны электромагнитными наводками или проблемами соединений. Первым делом проверьте целостность экранирования проводов – повреждённая оплётка кабелей создаёт искажения, особенно при работе двигателя.
Убедитесь в отсутствии перегибов или контакта кабелей с силовыми линиями (например, проводкой фар). При параллельной прокладке расстояние до высоковольтных цепей должно быть не менее 20 см, а пересечение – строго под прямым углом.
Типичные источники помех и решения
Шаги для диагностики:
- Отключите все дополнительные гаджеты в прикуривателе (зарядки, инверторы)
- Проверьте соединение «массы» – провод должен крепиться к очищенному от краски кузову болтом
- Замените блок питания на стабилизированный с фильтром EMI (например, 12V/5A)
| Тип помехи | Возможная причина | Решение |
| Горизонтальные полосы | Слабый контакт в RCA-разъёмах | Зачистить штекеры, обжать коннекторы |
| Мерцание при запуске ДВС | Просадка напряжения | Установить конденсатор (1Ф) в цепь питания |
| Радужные артефакты | Повреждённый экран кабеля | Заменить AV-шнур на версию с двойным экранированием |
Важно: При использовании переходников HDMI-RCA применяйте активные преобразователи с отдельным питанием. Для камер, интегрированных в зеркало, обновите прошивку – ошибки декодирования сигнала могут вызывать шум.
Решение проблем с автоматическим включением
При некорректной работе функции автоматического включения зеркала после запуска двигателя, первым делом проверьте подключение красного провода питания к ACC (Accessory) в блоке предохранителей. Неправильное соединение с постоянным "+" вместо зажигания – самая частая причина сбоев.
Убедитесь, что используете предохранитель-патрон с надежным контактом и контролируйте напряжение тестером: на ACC должно появляться 12V только при повороте ключа. Перегрев или окисление проводов также могут нарушать передачу сигнала активации.
Диагностика и устранение неисправностей
Для локализации проблемы выполните следующие действия:
- Тест мультиметром: Замерьте напряжение на красном проводе при включенном зажигании. Отсутствие 12V указывает на:
- Перегоревший предохранитель в цепи ACC
- Неисправность адаптера предохранителя
- Обрыв провода
- Проверка заземления: Убедитесь, что черный провод надежно закреплен на кузовной "массе" без краски и коррозии.
- Анализ настроек: В меню устройства отключите режим "Motion Detection" – он может конфликтовать с автозапуском.
| Симптом | Возможная причина | Решение |
|---|---|---|
| Устройство не включается при старте двигателя | Неправильное подключение ACC, слабое заземление | Переподключить красный провод к другому ACC-предохранителю, зачистить контакт "массы" |
| Самопроизвольное отключение во время работы | Просадка напряжения, перегрев блока питания | Использовать стабилизатор напряжения, заменить адаптер на модель с запасом мощности |
| Задержка включения более 5 секунд | Конфликт с CAN-шиной, низкое напряжение АКБ | Добавить конденсатор 1F в цепь питания, диагностировать АКБ |
Важно! При использовании предохранителей-патронов избегайте скруток – применяйте обжимные клеммы. Если проблемы сохраняются после проверок, протестируйте работу устройства с прямым подключением к аккумулятору для исключения неисправности электроники зеркала.
Обновление прошивки устройства
Регулярное обновление прошивки критически важно для стабильной работы зеркала заднего вида с видеорегистратором. Производители выпускают апдейты для исправления ошибок, улучшения совместимости с картами памяти, оптимизации алгоритмов записи и добавления новых функций. Использование устаревшей версии ПО может привести к сбоям, потере данных или некорректной работе датчиков.
Перед началом обновления убедитесь в полной зарядке аккумулятора автомобиля или подключите устройство к внешнему power bank. Прерывание процесса из-за отключения питания способно вывести гаджет из строя. Обязательно сохраните текущие настройки и резервные копии записей на сторонний носитель – некоторые модели выполняют сброс до заводских конфигураций после инсталляции новой прошивки.
Порядок действий
- Загрузка файла: Скачайте актуальную версию прошивки только с официального сайта производителя, указав точную модель устройства. Использование файлов из неофициальных источников приведет к гарантийной потере.
- Подготовка носителя: Отформатируйте microSD-карту (емкостью до 32 ГБ) в FAT32. Распакуйте архив и скопируйте файл обновления (обычно с расширением .bin) в корневую директорию.
- Установка: Вставьте карту в устройство, включите питание. Система автоматически обнаружит апдейт – следуйте инструкциям на экране. Не выключайте питание до появления сообщения об успешном завершении (2-7 минут).
- Проверка: После перезагрузки убедитесь в правильности версии ПО через раздел «Системная информация» в настройках. Удалите файл прошивки с карты памяти.
При возникновении ошибок (зависание, цикличная перезагрузка) выполните принудительный сброс через аппаратную кнопку Reset. Если проблема сохраняется – повторите процедуру с другой картой памяти или обратитесь в сервисный центр. Помните: обновление осуществляется на ваш риск, производитель не несет ответственности за некорректные действия пользователя.
Список источников
При подготовке материала использовались технические документы, обзоры оборудования и экспертные рекомендации для обеспечения точности описания функционала, процедур установки и эксплуатации комбинированных устройств. Акцент сделан на актуальные данные, отражающие специфику работы зеркал с интегрированными регистраторами и экранами.
Ниже приведены ключевые источники, включая официальные руководства производителей, профильные издания и отраслевые стандарты. Все материалы проверены на соответствие современным технологическим требованиям и безопасности.
Литература и интернет-ресурсы
- Технические паспорта и мануалы по установке комбинированных зеркал ведущих брендов (Xiaomi, 70mai, Auto-Vox)
- Отраслевой стандарт ГОСТ Р 41.46-99 "Единообразные предписания, касающиеся устройств заднего вида"
- Специализированные форумы автомобильной электроники (Drive2.ru, Elm327.club)
- Методические пособия по автомобильной электропроводке (разделы по подключению гаджетов в бортовую сеть)
- Сравнительные тесты гибридных зеркал в журнале "Автозвук и электроника" (№3-5 за 2023 год)
- Инструкции по безопасности эксплуатации видеорегистраторов (раздел "Расположение устройств в салоне")
- Видеоинструкции по самостоятельному монтажу от официальных дилеров автоаксессуаров
