ЗИЛ-130 - путь поливомоечной машины

Статья обновлена: 18.08.2025

ЗИЛ-130 – легендарный советский грузовик, ставший основой для множества спецмашин. Среди них особое место заняли поливомоечные машины, внесшие неоценимый вклад в поддержание чистоты городских улиц и дорог.

Развитие этих машин на базе надежного шасси ЗИЛ-130 отражает эволюцию подходов к коммунальной технике в СССР и постсоветском пространстве. Их создание и модернизация были ответом на растущие потребности городов в эффективных средствах уборки.

Выбор шасси ЗИЛ-130: надежность и грузоподъемность

Разработчики поливомоечных машин остановились на шасси ЗИЛ-130 благодаря его исключительной грузоподъемности. Базовый грузовик обеспечивал перевозку до 6 тонн полезной нагрузки, что идеально подходило для размещения массивных цистерн с водой (объемом 3-8 м³), насосного оборудования и дополнительных систем. Такие характеристики позволяли технике выполнять длительные рабочие циклы без дозаправки.

Ключевым фактором стала проверенная временем надежность конструкции. Шасси оснащалось бензиновым двигателем V8 (150 л.с.) с высокой ремонтопригодностью и усиленной подвеской, устойчивой к постоянным вибрациям и перегрузкам при движении по городским дорогам. Простота обслуживания в условиях коммунальных хозяйств и доступность запчастей по всей стране минимизировали простои техники.

Конструктивные преимущества шасси

Рама с высоким запасом прочности: выдерживала динамические нагрузки от заполненной цистерны при движении по неровностям
Усиленный задний мост с передаточным числом 6,32 – оптимален для работы на низких скоростях при включенном навесном оборудовании
Унификация узлов с другими моделями ЗИЛ – упрощала ремонт и обучение персонала

Параметр	Значение	Влияние на эксплуатацию
Дорожный просвет	265 мм	Преодоление бордюров и снежных заносов
Колесная формула	4х2	Маневренность в плотной городской застройке
Удельный расход топлива	27 л/100 км	Баланс мощности и экономичности при работе насосов

Эксплуатация подтвердила правильность выбора: машины на этом шасси демонстрировали ресурс до 15 лет даже при интенсивной сезонной нагрузке. Установка поливомоечного оборудования не требовала сложной модернизации рамы благодаря удачному распределению весовых нагрузок между передней и задней осями. Это позволяло сохранять управляемость при полной цистерне.

Первые опытные образцы: начало производства коммунальных модификаций

Разработка специализированной коммунальной техники на базе нового грузовика ЗИЛ-130 началась практически параллельно с запуском его основного производства в 1964 году. Конструкторское бюро завода, а также профильные НИИ и специализированные предприятия, такие как Орловский завод коммунальных машин (ОЗКМ), активно включились в работу по созданию поливомоечных машин, отвечающих растущим потребностям городов в уборке и озеленении.

Первые опытные образцы поливомоечных машин на шасси ЗИЛ-130 появились в конце 1960-х годов. Они принципиально отличались от предшественников на базе ЗИЛ-164 и ЗИЛ-150. Основой для коммунальных модификаций чаще всего служило шасси ЗИЛ-130Г (седельный тягач), обладавшее укороченной рамой, что было оптимально для размещения цистерны и навесного оборудования. Ключевыми задачами конструкторов стали эффективное размещение большого водяного бака, создание мощной насосной системы для подачи воды под давлением и разработка надежной системы разбрызгивания.

Особенности первых прототипов и запуск серии

Опытные образцы оснащались цистернами значительного объема (обычно от 6000 до 8000 литров), сваренными из листовой стали. Для создания необходимого напора воды применялись центробежные насосы, приводимые в действие либо от коробки отбора мощности (КОМ) базового шасси через карданный вал, либо от отдельного бензинового двигателя-привода (например, УД-2 или УД-4). Система полива/мойки включала передние смывные пушки (фронтальный полив) и боковые поливочные трубы с форсунками для мойки проезжей части.

Управление оборудованием на первых машинах было преимущественно механическим, требовало выхода водителя из кабины для регулировки форсунок или переключения режимов работы насоса. Тем не менее, надежность шасси ЗИЛ-130 и возросшая производительность по сравнению с устаревшими моделями сделали эти прототипы перспективными.

Серийное производство поливомоечных машин КО-002 (или аналогичных индексов в зависимости от завода-изготовителя оборудования) на шасси ЗИЛ-130 было налажено в начале 1970-х годов. Основными производителями надстроек стали специализированные предприятия коммунального машиностроения:

Орловский завод коммунальных машин (ОЗКМ): Крупнейший поставщик, выпускавший машины КО-002 в больших объемах.
Завод "Коммунальник" (г. Балашиха): Также активно производил поливомоечную технику на ЗИЛ-130.
Другие специализированные ремонтно-механические заводы (РМЗ) в крупных городах СССР.

Ключевые характеристики первых серийных поливомоечных машин на ЗИЛ-130:

Параметр	Значение / Описание	Основание (Базовое шасси)
Модель шасси	ЗИЛ-130Г (укороченная рама)	ЗИЛ-130 (база)
Грузоподъемность шасси	~6 тонн	6 тонн
Объем цистерны	6000 - 8000 литров	Не применимо
Тип насоса	Центробежный (КМ-130, КМ-160 и др.)	Не применимо
Привод насоса	КОМ шасси (через кардан) или автономный ДВС (УД-2, УД-4)	КОМ / Доп. оборудование
Ширина захвата полива/мойки	До 18-20 метров (боковые форсунки)	Не применимо

Преимущества поливомоечных машин на базе ЗИЛ-130, определившие их массовое распространение:

Надежность и ремонтопригодность шасси: ЗИЛ-130 обладал отработанной конструкцией, широкой сетью сервиса и доступностью запчастей.
Унификация: Использование массового шасси упрощало снабжение и обслуживание парка коммунальной техники.
Достаточная мощность двигателя: Двигатель ЗИЛ-130 (150 л.с.) обеспечивал необходимую энергию для движения с полной цистерной и работы насосного оборудования.
Увеличенная производительность: Значительно больший объем цистерны и более мощные насосы повышали эффективность уборочных работ по сравнению с машинами на старых шасси.

Конструкция цистерны: расчет объема и материалов

Цистерна поливомоечной машины на шасси ЗИЛ-130 имела характерную эллиптическую форму поперечного сечения, обеспечивавшую оптимальное распределение жидкости при движении и устойчивость конструкции. Ее продольный корпус сваривался из стальных листов, дополнялся внутренними волнорезами для гашения гидравлических ударов и наружными ребрами жесткости. Горловина заливного люка располагалась в верхней части, а сливные магистрали интегрировались в днище через запорную арматуру.

Точный расчет объема являлся критически важным этапом проектирования, так как напрямую влиял на грузоподъемность шасси, устойчивость машины и эффективность работы. Выбор материалов определялся требованиями к прочности, коррозионной стойкости и долговечности в условиях постоянного контакта с водой и реагентами. Инженеры учитывали также технологичность изготовления и ремонтопригодность цистерны в эксплуатации.

Методика расчета объема

Объем цистерны вычислялся по формуле для эллиптического цилиндра: V = π × a × b × L, где a – малая полуось эллипса (вертикальный радиус), b – большая полуось (горизонтальный радиус), L – длина корпуса. Для типовых моделей ЗИЛ-130 применялись следующие параметры:

Модификация	Длина (L), м	Большая полуось (b), м	Малая полуось (a), м	Объем, л
ПМ-130 (базовая)	3.2	0.75	0.5	≈6000
КО-713 (модернизированная)	3.5	0.8	0.55	≈8000

К итоговому значению добавлялся 5-7% технологический запас для компенсации деформаций сварных швов и монтажа внутренних элементов. Максимальная вместимость ограничивалась грузоподъемностью шасси (до 8 тонн) и требовала проверки на статическую нагрузку.

Ключевые материалы и их характеристики

Корпус: Сталь Ст3сп толщиной 3-4 мм. Обладает достаточной прочностью на изгиб и доступностью для ремонта.
Днище: Усиленная сталь 09Г2С (4-5 мм) для сопротивления абразивному износу от взвесей в воде.
Защитное покрытие: Грунтовка ГФ-021 и эмаль ХВ-785 внутри/снаружи для предотвращения коррозии.
Волнорезы: Перфорированные перегородки из нержавеющей стали 12Х18Н10Т толщиной 2 мм.

Толщина металла выбиралась с учетом давления воды при работе насоса (до 1.2 МПа) и вибрационных нагрузок. Для особо агрессивных сред (например, противогололедных растворов) рекомендовалось применение цистерн из алюминиевого сплава АМг6, но они не получили массового распространения из-за высокой стоимости.

Система забора воды: насосы и соединительные элементы

Основу системы забора воды на поливомоечных машинах ЗИЛ-130 составлял центробежный самовсасывающий насос, чаще всего типа НШН-60М или аналогичный по характеристикам. Этот насос монтировался либо непосредственно за кабиной на раме шасси, либо на специальной подрамной конструкции в средней части машины. Его ключевая задача – создание необходимого разрежения для подъема воды из внешнего источника (водоема, колодца, гидранта) через всасывающий рукав и последующая подача ее под давлением в цистерну или непосредственно к поливомоечному оборудованию (разбрызгивателям, щеткам).

Для подключения к источникам воды использовался стандартный комплект пожарно-технического вооружения. Всасывающая линия комплектовалась жестким или гибким всасывающим рукавом длиной обычно 4 метра, диаметром 125 мм (реже 100 мм), снабженным на конце латунным или чугунным заборным клапаном (сеткой-фильтром) для предотвращения попадания крупного мусора. На всасывающем патрубке насоса устанавливался обратный клапан с воздухоотделителем (колпаком) для облегчения первоначального залива насоса перед запуском.

Ключевые элементы и характеристики

Рабочие параметры насосной системы были рассчитаны на эффективное выполнение задач полива и мойки:

Насос: Центробежный, самовсасывающий (НШН-60М и аналоги).
Привод: Механический, от коробки отбора мощности (КОМ) шасси ЗИЛ-130 через карданный вал.
Производительность: Обеспечивал заполнение цистерны (~6000-8000 л) за время, обычно не превышающее 15-20 минут.
Максимальное давление на выходе: До 0.6 МПа (6 кгс/см²), достаточное для работы навесного оборудования.

Соединительная арматура играла критическую роль в герметичности и надежности системы:

Всасывающая линия: Гибкий армированный рукав (Ø 100-125 мм), заборный клапан с сеткой.
Напорная линия: Стальные или резинотканевые рукава высокого давления (Ø 50-80 мм) с быстросъемными соединениями типа БРС (Байонетное Резьбовое Соединение) или стандартными пожарными головками ГМ-50, ГМ-70, ГМ-80.
Запорная арматура: Шаровые краны или задвижки из чугуна/латуни на напорных и всасывающих патрубках насоса, на подводящих линиях к цистерне и на раздаче к пистолетам/щеткам.
Фитинги: Тройники, колена, переходники из чугуна или стали для организации разветвленной сети трубопроводов на машине.

Элемент	Тип/Материал	Назначение/Примечание
Насос	НШН-60М (центробежный)	Самовсасывающий, привод от КОМ
Всасывающий рукав	Резинотканевый (Ø 125 мм)	С заборным клапаном-сеткой
Соединения напорные	БРС / ГМ-50, ГМ-70, ГМ-80	Быстроразъемные, стандартные пожарные
Обратный клапан	Латунь/Чугун	С воздухоотделителем на всасе насоса
Запорная арматура	Краны шаровые, задвижки	Управление потоками воды

Надежность и простота этой системы, основанной на проверенных пожарных стандартах, обеспечивали поливомоечным машинам на базе ЗИЛ-130 длительную и эффективную эксплуатацию в различных городских и дорожных условиях. Герметичность соединений была критична для поддержания самовсасывающей способности насоса.

Форсунки полива: расположение и типы распыления

На поливомоечной машине ЗИЛ-130 форсунки монтировались на задней части шасси, закрепляясь на специальной раме или бампере. Основной блок располагался горизонтально для охвата полосы движения, а дополнительные секции могли устанавливаться по бокам для обработки бордюров и тротуаров. Такая компоновка обеспечивала равномерное распределение воды по всей ширине очищаемой зоны.

Конструкция включала несколько типов распылителей, адаптированных под конкретные задачи. Веерные форсунки создавали плоский широкий факел для стандартного полива, струйные – концентрированный напор для удаления стойких загрязнений, а вращающиеся (роторные) модели использовались для точечной мойки труднодоступных участков. Каждый тип регулировался по интенсивности подачи воды.

Ключевые типы форсунок

Веерные: плоский распыл 80-120° для равномерного увлажнения.
Струйные: узконаправленная подача под высоким давлением.
Роторные: вращающиеся головки для импульсной очистки.
Щелевые: линейное распыление вдоль бордюров.

Тип форсунки	Угол распыла	Давление (атм)	Назначение
Веерная	80-120°	2.5-4.0	Полив дорожного полотна
Струйная	15-30°	5.0-7.0	Смыв засохшей грязи
Роторная	0-360°	4.0-6.0	Локальная мойка

Щеточное оборудование для мойки: крепление и привод

Щеточное оборудование являлось ключевым элементом для эффективной механизированной мойки проезжей части и бордюров на машинах ЗИЛ-130. Оно монтировалось в передней или боковой части шасси в зависимости от модификации и конкретного назначения машины. Основная рама крепления изготавливалась из прочного металлопроката (часто уголок или швеллер) и жестко фиксировалась к лонжеронам или специальным кронштейнам кузова через демпфирующие прокладки, гасящие вибрации от работы щеток и неровностей дороги.

Сами щетки (как правило, цилиндрические, из износостойкого синтетического ворса или комбинированные) устанавливались на вращающиеся валы с помощью быстросъемных фланцев или стопорных штифтов. Это позволяло оперативно заменять изношенные щетки в полевых условиях. Для регулировки силы прижима к поверхности и угла атаки использовались винтовые механизмы или гидроцилиндры, обеспечивающие оптимальное давление и очистку без повреждения покрытия.

Система привода щеток

Привод щеточного оборудования на ЗИЛ-130 был гидравлическим, что обеспечивало плавную регулировку скорости вращения и высокий крутящий момент. Источником энергии служил штатный двигатель автомобиля. От него через коробку отбора мощности (КОМ) приводился в действие шестеренчатый гидронасос, создающий рабочее давление в системе.

Передача энергии: Масло под давлением подавалось по рукавам высокого давления к гидромоторам, напрямую соединенным с валами щеток.
Управление: Скорость и направление вращения регулировались золотниковым распределителем из кабины оператора. Реверсивный режим позволял менять направление вращения для более эффективного сметания мусора.
Защита: В систему интегрировались предохранительные клапаны и фильтры тонкой очистки масла для предотвращения перегрузок и загрязнения гидроаппаратуры.

В поздних модификациях (например, КО-713 на шасси ЗИЛ-4331) применялись усовершенствованные аксиально-поршневые насосы и моторы, повышавшие КПД системы. Компактность гидропривода упрощала компоновку оборудования на шасси и повышала надежность по сравнению с механическими редукторами и карданными валами.

Зимняя комплектация: пескоразбрасывающие модули

Для круглогодичной эксплуатации ЗИЛ-130 в качестве поливомоечной машины разрабатывались специализированные зимние модули. Основным компонентом выступал съемный пескоразбрасывающий агрегат, монтируемый в задней части кузова вместо летнего оборудования.

Конструкция модуля включала стальной бункер объемом 2–3 м³ для песко-соляной смеси, оснащенный шнековым или ленточным питателем. Привод системы осуществлялся от коробки отбора мощности шасси через карданный вал. Дозировка смеси регулировалась механически, а выброс на проезжую часть обеспечивался центробежным диском или направляющим желобом.

Ключевые особенности эксплуатации

Быстросъемное крепление – монтаж/демонтаж занимал 1.5-2 часа силами экипажа
Морозостойкие материалы – бункер изготавливался из низкоуглеродистой стали толщиной 3-4 мм
Защита узлов – подшипники привода имели многократную смазку и лабиринтные уплотнения

Параметр	Значение
Ширина обработки	до 6 метров
Производительность	15-20 л/смеси на 1 км дороги
Рабочая скорость	20-40 км/ч

Эффективность работы обеспечивалась точной синхронизацией скорости вращения разбрасывающего диска с движением автомобиля. Оператор регулировал подачу смеси из кабины посредством рычагов, соединенных с заслонкой бункера.

Управление гидросистемой: рычаги в кабине водителя

Гидравлическая система поливомоечной машины на базе ЗИЛ-130 управлялась через компактный пульт в кабине водителя. Основные рычаги изготавливались из стали с резиновыми набалдашниками для тактильного контроля и защиты от вибрации. Их расположение проектировалось с учетом эргономики – водитель мог манипулировать ими без отрыва рук от руля, что критично при движении в городском потоке.

Приводы рычагов соединялись с гидрораспределителями типа Р75-33 через систему тяг или тросов. Для предотвращения случайного включения применялись фиксирующие механизмы: фрикционные стопоры или пружинные защелки. Сила сопротивления в каналах гидросистемы требовала от оператора приложения усилия до 15 кгс на рычаг при переключении режимов.

Функциональное назначение рычагов

Главный золотник – трехпозиционный рычаг с фиксацией нейтрали. Отвечал за подачу воды к передним/задним форсункам или циркуляцию в баке.
Регулятор давления – оборудован шкалой и возвратной пружиной. Позволял плавно изменять напор от 2 до 8 атм для адаптации к типу загрязнений.
Аварийный сброс – красный Т-образный рычаг мгновенно отключал насос при засорах магистрали.

Параметр	Значение
Ход рычага	120-150 мм
Рабочая температура	-40°C до +70°C
Ресурс переключений	> 50 000 циклов

В поздних модификациях (после 1985 г.) появилась дублирующая блокировка: для активации моечного модуля требовалось одновременно удерживать кнопку на рукояти и перемещать рычаг. Это снижало риск ложных срабатываний при тряске. К недостаткам относили залипание тросов в зимний период – проблему решали установкой гофрированных термочехлов.

Эксплуатация в условиях Крайнего Севера: доработки узлов

Эксплуатация ЗИЛ-130 в экстремальных условиях Крайнего Севера требовала существенных доработок базовой конструкции поливомоечной машины. Ключевые узлы подвергались модификациям для обеспечения надежной работы при температурах ниже -50°C, в условиях глубокого снега, сильных ветров и вечной мерзлоты. Основное внимание уделялось предотвращению замерзания рабочих жидкостей, защите механизмов от обледенения и повышению общей живучести машины в суровом климате.

Система водоснабжения и полива/мойки становилась критически уязвимой. Для предотвращения замерзания остатков воды в баках, трубопроводах, насосах и разбрызгивающих устройствах применялись комплексные решения: усиленная теплоизоляция емкостей и магистралей, установка сливных кранов в самых нижних точках системы для полного осушения после работы, а также использование встроенных паровых или электрических подогревателей баков и насосных отсеков. Форсунки и щеточное оборудование (если применялось) часто оснащались специальными кожухами или системами продувки сжатым воздухом.

Основные направления доработок узлов

Для адаптации к северной эксплуатации проводились следующие ключевые доработки:

Двигатель и топливная система:
- Установка мощных пусковых подогревателей (бензиновых ПЖД или дизельных типа "Север").
- Применение низкозастывающих масел и специальных арктических сортов дизельного топлива (ДТ-А, ДТ-Арктика).
- Тщательное утепление топливных баков и фильтров, часто с подогревом.
- Доработка системы вентиляции картера для предотвращения образования конденсата и ледяных пробок.
Электрооборудование:
- Использование аккумуляторных батарей увеличенной емкости в термокожухах с подогревом.
- Применение проводов с морозостойкой изоляцией.
- Установка реле и стартеров, рассчитанных на работу при сверхнизких температурах.
- Усиленная изоляция и подогрев кабины водителя.
Гидравлическая система (привода насосов, подъема оборудования):
- Переход на специальные арктические масла с очень низкой температурой застывания.
- Обязательный монтаж масляных радиаторов с термостатами для поддержания рабочей температуры.
- Оснащение баков гидросистемы и критичных узлов эффективной теплоизоляцией и, часто, подогревом.
- Установка дополнительных фильтров тонкой очистки для борьбы с повышенной вязкостью масла на старте.
Ходовая часть и кузов:
- Усиление элементов рамы и креплений цистерны/оборудования из-за повышенных нагрузок от наледи и снега.
- Применение широкопрофильных шин низкого давления или цепей противоскольжения для улучшения проходимости по снегу.
- Установка более мощных отопителей салона и обогрева лобового стекла.
- Модификация системы воздухозабора двигателя для защиты от снежной пыли.

Особенностью эксплуатации поливомоечных машин на Севере была необходимость постоянной борьбы с обледенением рабочих органов – воронок, форсунок, щеток. Для этого использовались не только подогрев и продувка, но и конструктивные изменения: например, применение телескопических щеток, убираемых в обогреваемый отсек при простое, или форсунок со сферическим соплом, менее подверженных налипанию льда.

Узел	Проблема на Севере	Основные доработки
Топливная система	Парафинизация дизтоплива, замерзание	Подогрев баков/фильтров, ДТ-А, утепление
Аккумуляторные батареи	Резкое падение емкости, разрушение	Термокожухи с подогревом, АКБ увеличенной емкости
Гидравлика насоса/оборудования	Загустевание масла, медленная работа, износ	Арктическое масло, подогрев бака, радиатор с термостатом
Водяная система (бак, насос, трубопроводы)	Замерзание остатков воды	Полный слив, паровой/электрический подогрев, усиленная изоляция

Техобслуживание: типовые регламенты и сроки

Регламенты обслуживания поливомоечной машины ЗИЛ-130 базируются на нормативах для шасси и специфических требованиях к спецоборудованию. Основные виды ТО включают ежедневное (ЕО), первое (ТО-1), второе (ТО-2) и сезонное обслуживание (СО), привязанные к пробегу, моточасам или календарным срокам.

Критически важными зонами контроля являются гидросистема полива, насосное оборудование, резервуар и распылители из-за постоянного контакта с водой и реагентами. Пренебрежение регламентами ведет к коррозии, засорам и выходу из строя дорогостоящих компонентов.

Периодичность и перечни работ

Вид ТО	Периодичность	Ключевые операции
Ежедневное (ЕО)	Перед сменой	Проверка уровня масла в двигателе, тормозной жидкости, давления в шинах; осмотр герметичности гидросистемы, форсунок, соединений водопровода; очистка фильтров заборного устройства.
ТО-1	1000-1500 км / 50 моточасов	Замена моторного масла и фильтров (воздушного, масляного); смазка шарниров; диагностика насоса, клапанов давления; проверка креплений резервуара; очистка дренажных каналов.
ТО-2	5000-6000 км / 250 моточасов	Замена масла в КПП, редукторах; регулировка тормозов, рулевого механизма; тестирование рабочего давления насоса; дефектовка лопастей помпы; антикоррозийная обработка внутренних поверхностей цистерны.

Сезонное обслуживание (СО) выполняется 2 раза в год при смене температурного режима:

Осенью: консервация водяной системы (продувка магистралей, замена жидкостей на незамерзающие, обработка металла ингибиторами коррозии).
Весной: расконсервация, замена уплотнителей насоса, проверка электрооборудования распылителей.

Распространение по городам СССР: основные потребители

Поливомоечные машины на шасси ЗИЛ-130 массово поступали в коммунальные хозяйства крупных и средних городов Советского Союза с середины 1960-х годов. Их распределение координировалось централизованно через систему Госснаба, приоритет отдавался промышленным центрам и столицам союзных республик с развитой дорожной инфраструктурой и высокой плотностью населения.

Ключевыми заказчиками техники выступали управления механизированной уборки городов (УМУ) при исполкомах местных Советов. Машины закреплялись за специализированными автобазами коммунального транспорта, обслуживавшими конкретные районы. Параллельно значительные партии направлялись на промышленные предприятия для содержания обширных заводских территорий.

Основные категории потребителей

Городские коммунальные службы: Для летнего полива зеленых насаждений и асфальтового покрытия, зимней противогололедной обработки улиц.
Промышленные гиганты: Металлургические комбинаты (Магнитогорск, Челябинск), автомобильные заводы (ГАЗ, ВАЗ), нефтехимические предприятия (Баку, Уфа) – для очистки дорог и цеховых площадок от пыли и производственных отходов.
Транспортные узлы: Аэропорты (Шереметьево, Внуково) – мойка взлетно-посадочных полос; железнодорожные вокзалы (Киевский, Казанский в Москве) – уборка перронов и привокзальных площадей.
Объекты особого назначения: Территории домов отдыха (Крым, Кавказ), парки культуры (им. Горького в Москве, им. Шевченко в Киеве), а также военные городки.

Город	Кол-во машин (пик, 1980-е)	Приоритетные задачи
Москва	220+ единиц	Очистка магистралей (Садовое кольцо), полив скверов, борьба с гололедом
Ленинград	180+ единиц	Мойка гранитных набережных, содержание парков, зимняя обработка мостов
Киев	90+ единиц	Уход за Крещатиком, орошение Ботанического сада, уборка после массовых мероприятий
Свердловск	70+ единиц	Обслуживание Уралмаша, мойка дорог в промзонах, полив городских аллей

Заводы-производители спецнадстроек

Основой для создания поливомоечных машин ЗИЛ-130 всегда служило стандартное шасси грузовика, выпускавшееся Московским автомобильным заводом им. Лихачёва (ЗИЛ). Специализированные кузова-надстройки – цистерны, насосные установки, системы распыления воды, щёточное оборудование для мойки – разрабатывались и монтировались совершенно другими предприятиями. Завод ЗИЛ сосредотачивался на производстве универсальных шасси, которые затем направлялись на предприятия-партнёры для установки спецоборудования.

Производством специализированных надстроек для коммунальной техники на базе ЗИЛ-130 занимались многочисленные заводы и ремонтно-механические мастерские (РММ) по всему Советскому Союзу. Эти предприятия получали готовые шасси от ЗИЛа и оснащали их необходимым для полива и мойки оборудованием согласно утверждённым типовым проектам или собственным разработкам. Крупные специализированные заводы часто выпускали широкий спектр коммунальной техники, включая поливомоечные машины (ПМ), подметально-уборочные (ПУ) и комбинированные дорожные машины (КДМ).

Ключевые производители надстроек

Среди наиболее значимых и известных заводов, выпускавших поливомоечные надстройки на шасси ЗИЛ-130, можно выделить:

Завод "Автоспецоборудование" (г. Балашиха, Московская обл.): Один из крупнейших и наиболее известных производителей коммунальной техники в СССР. Выпускал широкую гамму моделей ПМ, ПУ и КДМ на базе ЗИЛ-130, отличавшихся высокой степенью унификации и отработанными конструкциями.
Завод коммунального машиностроения (ЗКМ, г. Москва): Ещё один ведущий столичный производитель, специализировавшийся на оборудовании для городского хозяйства. Его поливомоечные машины на ЗИЛ-130 были распространены во многих городах.
Ленинградский завод "Коммунальщик": Крупное предприятие, обеспечивавшее коммунальной техникой, включая ПМ-130, северо-западный регион страны.
Одесский завод коммунального оборудования (ОЗКО): Важный производитель для южных регионов СССР.
Заводы в других крупных городах: Многие областные центры и крупные города имели собственные ремонтно-механические мастерские (РММ) или заводы, которые налаживали серийный или мелкосерийный выпуск поливомоечных машин на базе ЗИЛ-130 для нужд местных коммунальных служб. Например, такие производства существовали в Киеве, Минске, Горьком (Нижний Новгород), Свердловске (Екатеринбург) и др.

Типичные характеристики поливомоечных надстроек производства этих заводов включали:

Объем цистерны: Обычно от 6000 до 8000 литров.
Насос: Центробежный насос для подачи воды под давлением.
Система полива/мойки: Задние (а иногда и боковые) водяные пушки (фонтанирующие струи) для полива; щелевые сопла под бампером для мойки проезжей части.
Оборудование: Всасывающий рукав с фильтром для забора воды из водоёмов/гидрантов, напорные рукава, система управления.

Основные заводы-производители поливомоечных надстроек на ЗИЛ-130

Название завода	Расположение	Примечание
Автоспецоборудование	Балашиха, МО	Крупнейший производитель, широкий модельный ряд (ПМ, ПУ, КДМ)
Завод коммунального машиностроения (ЗКМ)	Москва	Ведущий столичный производитель коммунальной техники
Коммунальщик	Ленинград (Санкт-Петербург)	Крупный производитель для Северо-Запада
Одесский завод коммунального оборудования (ОЗКО)	Одесса	Ключевой производитель для южных регионов
Региональные РММ и заводы	Киев, Минск, Горький, Свердловск и др.	Обеспечивали местные нужды, часто мелкосерийное производство

Дневные и ночные режимы работы: освещение и сигнализация

Эксплуатация поливомоечных машин на базе ЗИЛ-130 в условиях мегаполисов требовала круглосуточного применения, что обусловило разработку специализированных систем освещения и сигнализации. Дневной режим акцентировался на визуальном оповещении: яркие сигнальные таблички «Поливочная машина», контрастные оранжевые полосы по бортам и проблесковые маяки жёлтого цвета обеспечивали предупреждение пешеходов и водителей при работе в плотном трафике.

Ночные работы предъявляли повышенные требования к безопасности. Основной свет создавали мощные фары ближнего/дальнего света, дополненные парой фар-искателей на крыше кабины для точечной подсветки зоны полива. Сигнальные цепи включали габаритные огни, стоп-сигналы, поворотники и дублирующие светоотражатели красного цвета на заднем бампере. Обязательным элементом оставался вращающийся жёлтый маяк, чья интенсивность в темноте увеличивалась за счёт световозвращающих панелей на цистерне.

Ключевые особенности оснащения

Централизованное управление: все световые приборы активировались через отдельный щиток в кабине с защитой от перегрузок.
Дублирующие системы: резервные лампы в фарах и отдельная цепь аварийной сигнализации на случай отказа основной электроники.
Адаптация к воде: герметичные плафоны фар и влагозащищённые разъёмы предотвращали замыкания при контакте с брызгами.

Элемент	Дневной режим	Ночной режим
Сигнальные маяки	Проблесковый жёлтый (постоянный)	Проблесковый жёлтый (усиленный)
Основное освещение	Ближний свет фар	Дальний свет + фары-искатели
Обозначение габаритов	Светоотражающие полосы	Габаритные огни + светоотражатели

Модернизация шасси при переходе на ЗИЛ-130-76

Переход базового шасси ЗИЛ-130 на модернизированную версию ЗИЛ-130-76 в 1976 году стал ключевым этапом в эволюции машины, включая и поливомоечные модификации. Основные изменения были сосредоточены на повышении надежности, безопасности и унификации узлов.

Модернизация шасси коснулась нескольких критически важных систем. Наиболее значительные доработки были внесены в конструкцию рамы, тормозную систему, подвеску, электрооборудование и колеса.

Ключевые изменения шасси

Рама: Лонжероны рамы стали коробчатого сечения (вместо швеллерных), что значительно повысило жесткость и долговечность конструкции.
Тормозная система: Введена двухконтурная пневматическая тормозная система с разделением на передний и задний контуры. Это радикально повысило безопасность – отказ одного контура не приводил к полной потере тормозов. Появился регулятор тормозных сил на задней оси.
Подвеска:
- Передняя: Установлены телескопические гидравлические амортизаторы двустороннего действия взамен рычажных.
- Задняя: Усилены рессоры, изменены кронштейны крепления.
Электрооборудование: Произведен переход с 12-вольтовой на 24-вольтовую систему электропитания. Это улучшило надежность запуска двигателя, особенно в зимнее время, и стабильность работы мощных потребителей (насосы, освещение поливомоечного оборудования).
Колеса: Вместо дисковых колес с 6-ю крепежными шпильками внедрены бездисковые колеса с ободом 178-508 и 10-ю шпильками крепления. Это повысило надежность крепления и унифицировало колеса с другими грузовыми автомобилями СССР.

Узел	ЗИЛ-130 (до 1976)	ЗИЛ-130-76 (после 1976)
Рама	Лонжероны швеллерного сечения	Лонжероны коробчатого сечения
Тормозная система	Одноконтурная пневматическая	Двухконтурная пневматическая с регулятором тормозных сил
Передние амортизаторы	Рычажные	Телескопические гидравлические
Электросистема	12 В	24 В
Колеса	Дисковые, 6 шпилек	Бездисковые, обод 178-508, 10 шпилек

Опыты с дезинфицирующими растворами

С развитием санитарно-эпидемиологических требований в СССР поливомоечные машины ЗИЛ-130 начали адаптировать для обработки территорий дезинфицирующими составами. Эксперименты проводились в 1970-1980-х годах с целью расширения функционала техники в период вспышек инфекционных заболеваний, а также для обработки животноводческих комплексов, рынков и промышленных зон.

Испытания выявили серьёзные проблемы: агрессивные растворы на основе хлора и формальдегида вызывали коррозию металлических цистерн, повреждение резиновых уплотнителей и насосов. Требовался подбор составов, эффективных против патогенов, но менее разрушительных для оборудования. Дополнительной задачей стала минимизация экологического ущерба и обеспечение безопасности операторов.

Результаты испытаний ключевых составов

Тип раствора	Концентрация	Эффективность	Влияние на оборудование
Хлорная известь	1-3%	Высокая (бактерии/вирусы)	Сильная коррозия цистерн
Формальдегид	0,5-1%	Максимальная	Разрушение резиновых деталей
ЧАС (четвертичные аммониевые соли)	0,2-0,5%	Умеренная	Минимальные повреждения
Надуксусная кислота	0,1-0,4%	Высокая	Требовалась промывка системы

Для снижения износа были внедрены:

Эпоксидные покрытия внутренних поверхностей цистерн
Регламент немедленной промывки водой после дезинфекции
Дозирующие модули для точного смешивания растворов перед распылением

Наиболее перспективными признали композитные составы на основе ЧАС и перекиси водорода, обеспечивающие баланс эффективности и сохранности узлов машины. Опыты заложили основу для создания специализированных модификаций ЗИЛ-130 с усиленной антикоррозийной защитой.

Проблемы коррозии цистерн и способы защиты

Цистерны поливомоечных машин ЗИЛ-130 постоянно контактировали с водой и агрессивными реагентами (соляные растворы зимой, моющие средства), что провоцировало интенсивную электрохимическую коррозию стальных листов. Особенно уязвимыми зонами являлись внутренние поверхности днища и нижней части бортов, где скапливалась влага и грязь, а также наружные стыки элементов, крепежные узлы и участки с поврежденным заводским покрытием. Коррозионные процессы приводили к сквозному разрушению металла, утечкам жидкости, снижению прочности конструкции и резкому сокращению срока службы цистерны.

Для защиты цистерн применялся комплекс мер. Основным методом оставалось нанесение лакокрасочных покрытий: внутренние поверхности грунтовали и покрывали устойчивыми к воде эмалями (например, эпоксидными), наружные – многослойными системами на основе масляных или алкидных грунтов и эмалей. На более поздних модификациях внедрялось гуммирование – облицовка внутренних стенок и днища резиновыми листами, создававшими барьерный слой. Дополнительно использовали протекторную защиту (установка анодов из более активных металлов) и конструктивные решения: улучшение дренажа, устранение застойных зон, применение нержавеющих сталей для наиболее ответственных узлов.

Ключевые методы защиты

Лакокрасочные покрытия: Эпоксидные эмали для внутренних поверхностей, атмосферостойкие составы для наружных.
Гуммирование: Резиновая облицовка внутреннего объема цистерны.
Протекторная защита: Установка магниевых или цинковых анодов.
Конструктивные улучшения: Оптимизация сливов, устранение "карманов", использование нержавеющих вставок.
Регламентное обслуживание: Регулярная промывка, просушка, своевременное восстановление поврежденных покрытий.

Нормы расхода воды на километр дороги

Нормативы расхода воды для поливомоечных машин ЗИЛ-130 регламентировались ведомственными документами ГОСТ 12.3.009-76 и отраслевыми СНиП. Основными критериями служили тип дорожного покрытия, климатические условия и технологические требования к качеству уборки. Для асфальтобетонных покрытий расход составлял 0,8-1,2 л/м², что при стандартной ширине проезжей части 7 метров давало 5 600-8 400 литров на километр.

На грунтовых дорогах нормы увеличивались до 1,5-2 л/м² из-за высокой впитываемости и пылеобразования. При работе в условиях высоких температур (>25°C) или сильного ветра допускалось превышение нормативов на 15-20%. Технические характеристики ЗИЛ-130 с цистерной 6000 л ограничивали зону непрерывной обработки 0,7-1,2 км в зависимости от установленного режима полива.

Факторы влияния на расходные показатели

Фактор	Влияние на норму расхода
Тип форсунок	Веерные увеличивали охват на 40% при экономии 15% воды
Давление в системе	Оптимальное значение 3-4 атм (отклонение +10% к расходу)
Износ щеточного узла	Требовал повышения расхода воды до 25% для компенсации

Ключевые технологические ограничения при эксплуатации:

Минимальная скорость движения – 5-8 км/ч для равномерного распределения
Запрет работы при +5°C и ниже во избежание гололеда
Обязательная калибровка дозирующих клапанов каждые 250 моточасов

Специфика ремонта ходовой части под нагрузкой

Ремонт ходовой части поливомоечной машины ЗИЛ-130 при заполненном водяном баке (рабочая нагрузка ~3700 кг) требует особых методик. Повышенная масса создает значительное давление на узлы подвески, мосты и колеса, что усложняет демонтаж/монтаж деталей и повышает риск деформации элементов при неправильном подъеме.

Ключевая сложность заключается в обеспечении стабильности машины во время работ. Стандартные домкраты и подставки могут оказаться недостаточно надежными под весом более 8 тонн (снаряженная масса + вода), требуя применения усиленных траверс или гидравлических стоек с контролем уровня. Работы с рессорами, балкой переднего моста или реактивными штангами проводятся только после обязательной разгрузки узла через специальные страховочные опоры.

Основные аспекты ремонта под нагрузкой

Критичные операции и решения:

Подъем машины: Использование двух синхронизированных гидравлических подъемников или платформенного подъемника грузоподъемностью от 10 тонн с широкими опорными площадями. Запрещен подъем только за раму без поддержки мостов.
Работа с подвеской: Замена рессорных пальцев, втулок или кронштейнов требует фиксации моста в рабочем положении стяжками перед снятием старых элементов для предотвращения смещения оси.
Колесные узлы: Снятие/установка колес (особенно задних сдвоенных) под нагрузкой допустима только при наличии телескопических козелков под рамой для разгрузки оси. Моменты затяжки гаек контролируются динамометрическим ключом с поправкой на усилие.

Риски при нарушении технологии:

Проседание или опрокидывание машины из-за недостаточной устойчивости опор.
Деформация рамы или кронштейнов рессор при неравномерном распределении веса.
Самопроизвольное смещение мостов при демонтаже тяг или рессор, ведущее к аварийной ситуации.

Контрольные параметры после ремонта:

Узел	Параметр	Значение
Рессоры	Прогиб под нагрузкой	85-100 мм (перед), 110-135 мм (зад)
Колесные гайки	Момент затяжки	350-400 Н·м
Стяжные болты рессор	Момент затяжки	200-250 Н·м

Создание передвижных водозаправщиков для стройплощадок

Потребность в мобильных водозаправщиках возникла с масштабным развитием строительной отрасли в СССР. Стационарные источники воды часто отсутствовали на удаленных или новых площадках, а доставка воды обычным транспортом была неэффективна. Технологические процессы, такие как приготовление бетона, уплотнение грунта и пылеподавление, требовали оперативной и регулярной подачи больших объемов воды непосредственно к месту работ.

Шасси ЗИЛ-130 идеально подошло для решения этой задачи благодаря грузоподъемности, надежности и распространенности. На его основе создавались водозаправщики с цистернами объемом 3-6 м³. Конструкция включала усиленную раму для крепления резервуара, насосную станцию с приводом от двигателя автомобиля, систему трубопроводов с быстроразъемными соединениями и комплект напорных рукавов для раздачи воды.

Ключевые особенности и модификации

Насосное оборудование: Центробежные насосы типа НШН обеспечивали подачу воды под давлением 3-4 атм. с производительностью до 40 л/сек.
Специализация: Модификации для зимней эксплуатации оснащались теплоизоляцией цистерн и подогревом гидросистемы.
Универсальность: Конструкция позволяла заправлять как стационарные емкости, так и непосредственно строительную технику (бетономешалки, катки).

Параметр	Значение
Грузоподъемность шасси	6 000 кг
Объем цистерны	3 000–6 000 л
Время заполнения цистерны	8–15 минут
Дальность подачи воды	до 150 м

Эксплуатация выявила преимущества: высокая автономность, сокращение простоев техники и возможность работы на неподготовленных территориях. Водозаправщики стали неотъемлемой частью инфраструктуры крупных строек, включая возведение БАМа, гидроэлектростанций и новых городов. Их использование позволило оптимизировать логистику и повысить темпы строительных работ в условиях отсутствия централизованного водоснабжения.

Снятие с производства: причины и дата

Производство поливомоечных машин на базе ЗИЛ-130 официально прекратилось в середине 1990-х годов, синхронно с остановкой выпуска самого шасси. Конкретная дата варьируется в зависимости от модификации и завода-изготовителя комплектных машин (таких как "Коммунальник" или "Иртыш"), но к 1996 году выпуск новых единиц техники на этой платформе стал исключительной редкостью. Последние парсии собраны из остаточных комплектующих после остановки конвейера ЗИЛа.

Ключевой причиной стало моральное и техническое устаревание базового шасси. ЗИЛ-130, разработанный в 1960-х, к 1990-м годам не соответствовал возросшим требованиям по топливной экономичности, экологичности выбросов, эргономике водителя и ремонтопригодности. Дополнительными факторами выступили:

Прекращение выпуска ЗИЛ-130: Завод ЗИЛ переориентировался на модели ЗИЛ-4331 и ЗИЛ-5301 ("Бычок"), которые не получили массовых специализированных поливомоечных модификаций.
Экономический кризис: Резкое сокращение финансирования коммунальных хозяйств в 1990-е привело к отсутствию спроса на новую технику.
Конкуренция с импортом и российскими аналогами: На рынок начали поступать более современные и маневренные поливомоечные машины на базе грузовиков ГАЗ, КАМАЗ, а также импортные установки.
Проблемы с комплектующими: Распад СССР нарушил кооперационные цепочки, сделав производство и ремонт дороже и сложнее.

Несмотря на снятие с производства, значительное количество машин оставалось в эксплуатации коммунальных служб РФ и СНГ до конца 2000-х благодаря ремонтопригодности и доступности запчастей. Отдельные экземпляры используются до сих пор в качестве резервной или вспомогательной техники.

Вклад в развитие советской коммунальной техники

Поливомоечная машина на шасси ЗИЛ-130 стала образцом унификации в коммунальном хозяйстве СССР. Использование массового грузового шасси упростило производство, ремонт и снабжение запчастями, сократив затраты городов на содержание спецтехники. Конструкция кузова с цистерной, насосной станцией и системой распыления задала стандарт для последующих моделей, обеспечив эффективную очистку дорожных покрытий и полив зеленых зон.

Машина отличалась повышенной производительностью: объем цистерн достигал 6000–8000 литров, а ширина захвата полива/мойки – до 16 метров. Внедрение регулируемых форсунок и механизмов управления давлением воды позволило адаптировать работу к разным типам покрытий и погодным условиям. Надежность шасси ЗИЛ-130 в сочетании с усиленными узлами навесного оборудования обеспечила срок службы до 15–20 лет даже при интенсивной эксплуатации.

Ключевые технологические преимущества

Гидравлическая система с двухрежимным насосом для разделения полива и мойки
Универсальный кронштейн для быстрой установки сменного оборудования (щеток, плугов)
Автономная работа навесных систем без остановки двигателя шасси

Параметр	Показатель	Влияние на отрасль
Годовой выпуск (пик)	до 7 000 ед.	Покрытие потребностей 85% городов СССР
Экономия воды	30–40% vs аналоги	Снижение эксплуатационных затрат
Совместимость	12 типов навесного оборудования	Отказ от узкоспециализированной техники

На базе платформы создавались модификации для зимней эксплуатации: с резервуарами для противогололедных реагентов и комбинированными щеточными системами. Этот подход заложил основу для концепции круглогодичной многофункциональной техники, где одна машина заменяла узкопрофильные агрегаты. Опыт эксплуатации ЗИЛ-130 напрямую повлиял на требования к следующим поколениям коммунальных шасси, включая КамАЗ и ЗИЛ-4334.

Музейные экспонаты: сохранившиеся экземпляры

Единичные образцы поливомоечных машин на базе ЗИЛ-130 сохранились в технических музеях и частных коллекциях России. Эти экземпляры представляют особую ценность как материальные свидетельства развития коммунальной инфраструктуры советского периода. Большинство машин было утилизировано после выработки ресурса, что делает уцелевшие образцы редкими артефактами.

Состояние сохранившихся машин варьируется от частично восстановленных до полностью отреставрированных силами энтузиастов. Некоторые экземпляры поддерживаются в рабочем состоянии, демонстрируя функциональность советских коммунальных технологий. Их сохранность требует постоянных усилий по поиску оригинальных запчастей и специальных узлов.

Известные сохранившиеся экземпляры

Местонахождение	Состояние	Особенности
Музей городского хозяйства Москвы	Полностью восстановлен	Оригинальная окраска 1980-х годов
Частная коллекция (Санкт-Петербург)	Рабочее состояние	Участвует в ретро-парадах
Музей ЖКХ, Екатеринбург	Статичная экспозиция	Сохранён заводской шильдик

Использование базовых узлов в современных аналогах

Конструктивная преемственность прослеживается в применении усиленных рамных шасси, аналогичных по компоновке ЗИЛ-130. Современные поливомоечные машины сохраняют классическую схему размещения цистерны между кабиной и задним мостом, обеспечивающую оптимальное распределение нагрузки. Ключевые элементы крепления спецоборудования, такие как кронштейны насосных агрегатов и баков реагентов, разработаны на основе проверенных инженерных решений советского периода.

Трансмиссионные узлы унаследовали принцип отбора мощности от коробки передач для привода насосных систем, хотя и с модернизацией. Механические редукторы и карданные передачи сохранились в бюджетных моделях, тогда как в премиальных аналогах их заменили гидрообъемными приводами. Система трубопроводов высокого давления продолжает использовать резьбовые соединения и тройниковую разводку, доказавшие надежность в условиях вибрации и перепадов температур.

Эволюция ключевых компонентов

Узел	ЗИЛ-130	Современные аналоги
Цистерна	Сталь 3-5 мм, сварная	Нержавеющая сталь/композиты с антикоррозийным покрытием
Насос	Центробежный НД-10М (500 л/мин)	Многоступенчатые насосы до 1500 л/мин с частотным регулированием
Управление	Ручные заслонки и рычаги	Электронные контроллеры с дистанционным управлением

Пульверизаторные форсунки сохранили коническую форму распыла, но получили тефлоновые вставки и самоочищающиеся фильтры. Важным усовершенствованием стала модульность конструкции: если на ЗИЛ-130 оборудование было неразъемным, современные машины допускают быструю замену:

Секций цистерн при повреждениях
Насосных блоков без демонтажа рамы
Щеточного оборудования для зимней эксплуатации

Принцип ремонтопригодности «в полевых условиях» остаётся неизменным: сохраняются люки-лазы для обслуживания цистерн, унифицированный инструмент для ТО, дублирование критических гидролиний. Это обеспечивает преемственность эксплуатационной культуры при существенном росте технологичности.

Частные модификации: восстановление и переоборудование

Значительная часть ЗИЛ-130, используемых в качестве основы для поливомоечных машин (ПММ) в 1980-х - 2000-х годах, не была новыми шасси, а представляла собой восстановленные грузовики, списанные из различных отраслей народного хозяйства. Предприятия ЖКХ, дорожные службы, коммунальные хозяйства небольших городов и поселков часто не имели средств на приобретение новой специализированной техники. Выходом становилась покупка списанных бортовых ЗИЛ-130 или самосвалов, их капитальный ремонт силами собственных ремонтных цехов или специализированных мастерских с последующей установкой поливомоечного оборудования.

Этот процесс восстановления неизбежно сопровождался адаптацией и переоборудованием под конкретные нужды и доступные ресурсы. Стандартные заводские комплектации ПММ на базе ЗИЛ-130 были относительно дороги и не всегда доступны. Поэтому на местах активно применялось кустарное и полукустарное переоборудование, часто с использованием нештатных узлов и агрегатов, что привело к появлению множества уникальных, несерийных модификаций.

Основные направления частной модернизации

Частное переоборудование и восстановление затронуло практически все ключевые системы машины:

Силовая установка: Замена изношенных двигателей ЗИЛ-130 на более современные или доступные дизельные агрегаты (например, от КАМАЗ, МАЗ, иногда даже импортные типа Perkins, Cummins или IVECO), что улучшало экономичность и тяговые характеристики, хотя и требовало серьезной переделки креплений и систем.
Шасси и ходовая часть: Усиление рам, ремонт или замена рессор, мостов, установка дополнительных стабилизаторов поперечной устойчивости для повышения устойчивости при работе цистерны, частично заполненной водой. Нередко менялись колеса на более широкие или с иным рисунком протектора.
Гидравлическая система: Замена штатных насосов НШ на более производительные модели, установка дополнительных гидрораспределителей для управления новым навесным оборудованием (щетками, отвалами, пескоразбрасывателями).
Цистерна и навесное оборудование:
- Изготовление цистерн увеличенного объема из доступных материалов (сталь, иногда стеклопластик), часто с упрощенной формой.
- Самодельные или адаптированные от других машин поливочные пистолеты, подметальные щетки, снегоуборочные отвалы.
- Установка систем подогрева воды в цистерне для зимней работы.
- Доработка системы водозабора (установка более мощных помп, фильтров грубой очистки).
Кабина и органы управления: Ремонт и шумоизоляция кабины, установка дополнительных контрольно-измерительных приборов для мониторинга работы насосов и давления в системе, перенос органов управления навесным оборудованием для удобства водителя.

Особой популярностью в сельской местности пользовались самодельные поливалки на базе ЗИЛ-130, созданные для орошения полей. Они часто оснащались длинными раздвижными штангами с распылителями, устанавливаемыми на крыше кабины или над цистерной, и мощными насосами для забора воды из открытых водоемов.

Хотя такие переделки продлевали жизнь шасси ЗИЛ-130 и решали локальные задачи, они имели ряд недостатков:

Снижение надежности: Кустарные доработки не всегда учитывали нагрузочные характеристики базового шасси.
Безопасность: Самодельные конструкции креплений цистерн и оборудования не всегда обеспечивали необходимую прочность.
Экология: Старые двигатели и отсутствие современных систем нейтрализации выхлопа.
Стандартизация: Запчасти для уникальных узлов было сложно найти.

Тем не менее, практика восстановления и переоборудования списанных ЗИЛ-130 под поливомоечные нужды стала важным этапом в истории эксплуатации этих машин в коммунальном хозяйстве, демонстрируя живучесть платформы и находчивость механиков.

Область переделки	Типичные изменения	Цель изменений
Двигатель	Замена на дизель (КАМАЗ, МАЗ, импортный)	Повышение экономичности, тяги, ресурса
Цистерна	Увеличение объема, изменение формы, подогрев	Повышение производительности, работа зимой
Навесное оборудование	Самодельные щетки, отвалы, штанги полива	Адаптация под специфические задачи, экономия
Гидравлика	Более мощные насосы, доп. распределители	Обеспечение работы нового оборудования

Архивные чертежи: доступность документации

Поиск полных комплектов подлинных заводских чертежей на поливомоечные машины ЗИЛ-130 представляет значительную сложность. Основная масса проектной и конструкторской документации создавалась и хранилась непосредственно на Московском автомобильном заводе им. Лихачёва (ЗИЛ), который прекратил серийное производство в 2010-х годах и впоследствии был ликвидирован.

Судьба огромного массива технической документации после закрытия завода остается не до конца ясной. Значительная часть архива, вероятно, была передана в государственные хранилища, такие как Российский государственный архив научно-технической документации (РГАНТД) или отраслевые архивы, но процесс систематизации, каталогизации и, что критически важно, рассекречивания (если требуется) подобных фондов занимает многие годы. Доступ к таким документам часто ограничен и требует соблюдения формальных процедур.

Источники и сложности получения

Основные места потенциального хранения:

Государственные архивы (РГАНТД, региональные архивы): Здесь могут находиться официально переданные фонды завода. Поиск требует знания точных шифров дел, а сами чертежи часто не оцифрованы, доступ возможен только в читальных залах.
Музеи (Политехнический, Музей ЗИЛ, ведомственные): Иногда располагают отдельными экземплярами чертежей или альбомами, но обычно в виде экспонатов, а не полных технических архивов для копирования.
Библиотеки технических ВУЗов (МАМИ, МГТУ им. Баумана): Могли получать учебные или справочные копии, но полнота комплектов под конкретную модификацию (поливомоечная) маловероятна.

Ключевые проблемы доступности:

Отсутствие централизованной базы данных. Нет единого каталога, где можно было бы легко найти и заказать чертежи именно на поливомоечную модификацию ЗИЛ-130.
Физическое состояние и сохранность. Бумажные носители ветшают, теряются, особенно если не были должным образом сохранены при ликвидации предприятия.
Ограничения доступа. Часть документации может иметь грифы ограничения доступа (даже если не секретно, то "Для служебного пользования"), снятие которых требует времени и бюрократических процедур.
Отсутствие оцифровки. Подавляющее большинство чертежей существует только в аналоговом виде на бумаге или кальке, что делает их массовое распространение и поиск онлайн крайне затруднительным.

Альтернативные пути и ресурсы

Ввиду сложности доступа к официальным архивам, энтузиасты, реставраторы и владельцы техники часто вынуждены искать альтернативы:

Частные коллекции и сообщества: Бывшие сотрудники ЗИЛ, коллекционеры, участники клубов ретро-автомобилей иногда обладают фрагментами документации, копиями чертежей или альбомами. Форумы и социальные сети - основные площадки для обмена такой информацией.
Редкие публикации и альбомы: В советское время выпускались ведомственные альбомы чертежей типовых узлов или даже конкретных спецмашин. Их можно найти в букинистических магазинах или у коллекционеров, но это редкость.
Платформы для обмена файлами: Некоторые оцифрованные фрагменты, эскизы или схемы могут появляться на специализированных файлообменных ресурсах или форумах, но качество и достоверность часто сомнительны.

Важно учитывать: Чертежи, найденные в неофициальных источниках, могут содержать ошибки, быть неполными или относиться к конкретной партии машин с отличиями. Перекрестная проверка данных по нескольким источникам и консультации со специалистами крайне желательны при использовании таких материалов для реставрации или ремонта.

Ностальгический образ в фотографиях советских улиц

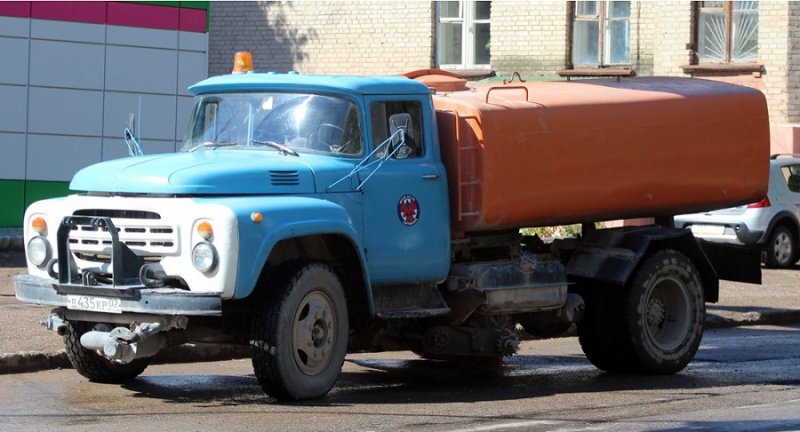

На пожелтевших снимках 1960–1980-х годов поливомоечные ЗИЛ-130 застыли как символы городского ритма той эпохи. Их узнаваемые силуэты с цистернами и вращающимися щётками видны на фоне типовых хрущёвок, широких проспектов и немного пустынных дворов, создавая ощущение упорядоченной чистоты. Эти машины фиксировались фотографами не как техника, а как часть повседневного ландшафта – будь то летняя пыль, оседающая под струями воды, или осенние листья, сметаемые влажным асфальтом после их проезда.

Особую эмоциональную нагрузку кадрам придаёт контраст между утилитарным назначением ЗИЛа и почти монументальным восприятием его жителями. Дети, бегущие за фонтанами брызг в жаркий день, или прохожие, спешно уступающие дорогу мокрому потоку, – такие сцены превращали рабочий процесс в микро-событие. Фотографии подчёркивают и визуальную унификацию: бело-голубые цистерны с узнаваемыми надписями «Полив» повторялись от Прибалтики до Дальнего Востока, становясь зримым воплощением стандартизированного, но обжитого пространства.

Детали образа в фотодокументах

Композиционный акцент: ЗИЛ-130 часто снят с нижнего ракурса, что визуально укрупняет машину на фоне типовой застройки, подчёркивая её значимость в городской экосистеме.
Сезонные контексты: Летние кадры фиксируют игру света на мокром асфальте и радугу в брызгах; осенние – прилипшие к щёткам листья и лужи с отражениями серого неба.
Социальный фон: На заднем плане часто видны очереди в магазины, играющие дети или очевидные признаки быта – припаркованные «Жигули», газетные киоски, линии белья во дворах.

Элемент кадра	Символическое значение
Пар от воды на раскалённом асфальте	Мираж благополучия и контроля над стихией в условиях дефицита
Одинаковая окраска машин по всей стране	Единство урбанистической среды СССР
Отражение зданий в лужах после полива	Идеализированное «двоемирие»: реальность и её очищенный вариант

Именно в этой документальной повседневности заключена ностальгическая сила. ЗИЛ-130 на фото – не просто техника, а гарант негласного общественного договора: государство заботится о порядке, а граждане доверяют ему рутину. Даже фонтанчики брызг из-под колёс воспринимаются сейчас как метафора – попытка смыть ту самую «пыль времён», которая сегодня делает эти кадры реликвиями.

Список источников

При подготовке материала использовались документальные свидетельства, технические архивы и специализированные публикации, отражающие эволюцию советской коммунальной техники.

Особое внимание уделено заводской документации, отраслевым стандартам и историческим обзорам, детализирующим конструктивные особенности и эксплуатационные параметры машины.

Государственный архив РФ: фонды Министерства автомобильной промышленности СССР (1960-1980 гг.)
Заводские отчёты ЗИЛ: "Технические характеристики спецмашин на базе ЗИЛ-130" (1972)
ГОСТ 12.2.112-87: "Машины поливомоечные. Общие технические условия"
Монография Сорокина А.В. "История коммунального транспорта СССР". М.: Транспорт, 1985
Журнал "Автомобильная промышленность": №8, 1971; №3, 1978; №5, 1982
Руководство по эксплуатации ПМ-130. М.: Минавтопром, 1975
Сборник "Отечественные спецавтомобили" под ред. Петрова И.К. Л.: Машиностроение, 1990
Ветераны завода ЗИЛ: воспоминания о производстве спецтехники (записи интервью 2005-2010 гг.)
