ЗИЛ-137 - параметры и показатели
Статья обновлена: 18.08.2025

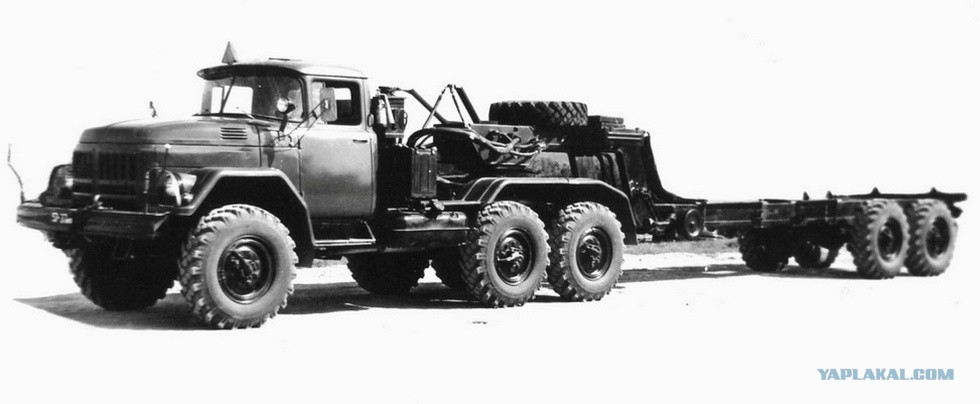

ЗИЛ-137 – советский двухзвенный полноприводный автопоезд повышенной проходимости, созданный для транспортировки спецгрузов в условиях полного бездорожья. Разработанный в конце 1960-х годов на базе седельного тягача ЗИЛ-135Л, комплекс отличался уникальной конструкцией с активным полуприцепом и независимой подвеской всех колёс.
Технические решения, реализованные в модели, обеспечивали беспрецедентную подвижность на болотах, снежной целине и пересечённой местности. Ключевыми особенностями автопоезда стали два дизельных двигателя (основной и вспомогательный для полуприцепа), 16 ведущих колёс и централизованная система регулирования давления в шинах.
В данной статье детально рассматриваются тактико-технические параметры машины, включая габаритные размеры, массовые показатели, характеристики силовых установок, трансмиссии и ходовой части.
Габаритные размеры в миллиметрах
Седельный тягач ЗИЛ-137 характеризуется следующими габаритными параметрами. Основные размеры приведены для базовой модели в снаряженном состоянии без дополнительного оборудования.
Указанные значения определяют максимальные внешние контуры транспортного средства. Для специальных модификаций размеры могут незначительно отличаться.
| Параметр | Значение, мм |
|---|---|
| Длина | 7260 |
| Ширина | 2650 |
| Высота (по кабине) | 2730 |
Снаряженная и полная масса ЗИЛ-137
Снаряженная масса грузового автомобиля ЗИЛ-137, представляющая его вес в состоянии готовности к эксплуатации без груза, но с полными баками топлива, охлаждающей жидкости, масла и со стандартным набором инструментов и оборудования (включая запасное колесо), составляет приблизительно 11 500 кг (11,5 тонн). Этот параметр включает массу самого шасси в базовой комплектации.
Полная разрешенная масса ЗИЛ-137, то есть максимально допустимый вес автомобиля вместе с грузом, водителем, пассажирами кабины и всем оборудованием, достигает 20 700 кг (20,7 тонн). Разница между полной и снаряженной массой определяет предельную грузоподъемность машины, которая, таким образом, составляет около 9 200 кг (9,2 тонны) при равномерном распределении груза по платформе.
Значительная масса конструкции обусловлена мощной рамой, усиленными мостами, раздаточной коробкой, лебедкой и необходимостью обеспечения высокой проходимости и прочности. Распределение полной массы по осям обычно следующее:
- На переднюю ось: ~ 5 500 кг
- На заднюю тележку (2 оси): ~ 15 200 кг
Для наглядности ключевые массовые характеристики представлены в таблице:
| Параметр массы | Значение (кг) | Значение (тонны) |
| Снаряженная масса | 11 500 | 11.5 |
| Полная масса | 20 700 | 20.7 |
| Грузоподъемность | 9 200 | 9.2 |
Соблюдение установленных значений снаряженной и, особенно, полной массы критически важно для обеспечения безопасности движения, сохранения управляемости, тормозной эффективности, долговечности ходовой части и трансмиссии автомобиля, а также для соответствия дорожным ограничениям.
Модель двигателя ЯМЗ-236
Дизельный силовой агрегат ЯМЗ-236 устанавливался на грузовики ЗИЛ-137 в качестве базовой силовой установки. Этот V-образный шестицилиндровый двигатель разработан Ярославским моторным заводом и характеризуется высокой надежностью при эксплуатации в тяжелых условиях.
Конструкция двигателя включает чугунный блок цилиндров, алюминиевые головки блока и верхнее расположение распределительного вала. Система питания – непосредственный впрыск топлива через механический ТНВД, что обеспечивает стабильную работу при низких температурах и на обедненных смесях.
Технические параметры
Основные эксплуатационные характеристики двигателя:
- Тип: 4-тактный дизель с турбонаддувом
- Рабочий объем: 11.15 л
- Мощность: 180 л.с. при 2100 об/мин
- Крутящий момент: 667 Н·м при 1500 об/мин
- Диаметр цилиндра × ход поршня: 130 × 140 мм
Дополнительные особенности конструкции:
| Система охлаждения | Жидкостная, закрытого типа |
| Степень сжатия | 16.5:1 |
| Ресурс до капремонта | 400 000 км |
| Расход топлива | 38 л/100 км при 60 км/ч |
Эксплуатационные преимущества включают адаптированность к низкокачественному топливу, возможность запуска при -25°C без предпускового подогрева и взаимозаменяемость узлов с другими моделями линейки ЯМЗ. Сухой картер в компоновке предотвращает масляное голодание на пересеченной местности.
Трансмиссия и коробка передач
ЗИЛ-137 оснащался гидромеханической трансмиссией, сочетающей гидротрансформатор и планетарную автоматическую коробку передач. Такая конструкция обеспечивала плавное переключение ступеней без разрыва потока мощности, что критично для работы с тяжёлыми грузами. Передача крутящего момента осуществлялась через карданные валы ко всем трём ведущим мостам, обеспечивая постоянный полный привод.
Коробка передач включала две ступени переднего хода и одну заднего, управление которыми осуществлялось селектором на рулевой колонке. Гидротрансформатор выполнял роль сцепления и автоматически адаптировался к изменению нагрузки, предотвращая заглохание двигателя при старте под уклоном или с грузом. Для экстренных случаев предусматривался механизм блокировки гидротрансформатора.
Особенности трансмиссионной системы
- Раздаточная коробка с межосевым дифференциалом, распределяющая момент между передним и двумя задними мостами в соотношении 1:2
- Наличие демультипликатора, удваивающего число передач для работы в тяжёлых дорожных условиях
- Самоблокирующиеся кулачковые дифференциалы повышенного трения на всех мостах
| Параметр | Значение |
|---|---|
| Тип коробки передач | 2-ступенчатая планетарная АКПП |
| Передаточные числа | 1-я: 2.84; 2-я: 1.55; задний ход: 2.32 |
| Блокировка гидротрансформатора | Механическая, принудительная |
Подвеска переднего моста
Конструктивно подвеска переднего моста ЗИЛ-137 выполнена по зависимой схеме с использованием продольных полуэллиптических рессор. Упругие элементы (рессоры) состоят из набора стальных листов переменного сечения, что обеспечивает оптимальное распределение нагрузки и плавность хода. Крепление рессор к лонжеронам рамы реализовано через резинометаллические шарниры, снижающие передачу вибраций на кузов.
Дополнительное демпфирование колебаний обеспечивается гидравлическими телескопическими амортизаторами двустороннего действия, установленными между балкой моста и рамой. Для компенсации боковых кренов при поворотах в систему интегрирован стабилизатор поперечной устойчивости. Передача крутящего момента на передние колеса осуществляется через карданные валы с шарнирами равных угловых скоростей.
Технические параметры и компоненты
| Параметр | Характеристика |
|---|---|
| Тип подвески | Зависимая, рессорная |
| Количество рессор | 2 (симметричные) |
| Амортизаторы | Телескопические гидравлические (2 шт.) |
| Стабилизатор поперечной устойчивости | Торсионного типа |
| Макс. ход сжатия/отбоя | 140 мм / 100 мм |
Подвеска заднего моста
Задняя подвеска ЗИЛ-137 выполнена по балансирной схеме с двумя ведущими мостами, объединёнными общей тележкой. Основным упругим элементом служат две продольные полуэллиптические рессоры, работающие совместно с четырьмя гидравлическими амортизаторами телескопического типа.
Крепление рессор к раме осуществляется через резиновые подушки, что снижает передачу вибраций. Мосты соединены с рессорами стремянками, а между собой – балансирной балкой, обеспечивающей равномерное распределение нагрузки при преодолении неровностей.
Технические параметры и компоненты
| Параметр | Характеристика |
|---|---|
| Тип подвески | Балансирная на двух мостах |
| Рессоры | Полуэллиптические, 12-листовые (передняя часть тележки), 13-листовые (задняя часть) |
| Амортизаторы | Гидравлические двустороннего действия, 4 шт. (по 2 на мост) |
| Доп. элементы | Поперечный стабилизатор устойчивости, реактивные штанги |
Ключевые особенности конструкции:
- Балансирная балка – шарнирно соединяет мосты, позволяя независимое перемещение до 12° относительно вертикальной оси
- Реактивные штанги – передают толкающее усилие от мостов на раму, исключая смещение тележки
- Амортизаторы – установлены под углом 25° для эффективного гашения колебаний при полной нагрузке
Рабочие тормозные системы
Рабочая тормозная система ЗИЛ-137 выполнена по пневматическому принципу с раздельным приводом на переднюю и заднюю оси. Привод двухконтурный: первый контур обслуживает тормоза переднего моста, второй – задних тележек. Управление осуществляется педалью через тормозной кран, регулирующий давление в магистралях.
Тормозные механизмы барабанного типа установлены на всех шести колесах. На передней оси используются колодки с односторонним разжимом, на задних тележках – с двусторонним. Эффективность системы обеспечивается пневмоусилителями и автоматической регулировкой зазоров между колодками и барабанами.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Тип привода | Пневматический, двухконтурный |
| Тормозные механизмы | Барабанные (6 шт.) |
| Диаметр тормозных барабанов | 420 мм |
| Ширина колодок | 140 мм |
| Давление в системе | 7-7.5 кгс/см² |
Дополнительные компоненты:
- Тормозные камеры типа 24 с пружинными энергоаккумуляторами
- Двухсекционный воздушный компрессор
- Предохранительные клапаны от превышения давления
- Влагоотделитель с антифризной подачей
Особенность: Система интегрирована со стояночным тормозом – растормаживание происходит автоматически при наборе давления в пневмосистеме выше 4.5 кгс/см².
Рулевой механизм и управляемость
Рулевое управление ЗИЛ-137 оснащено гидроусилителем, интегрированным с червячно-роликовым механизмом. Редуктор рулевой колонки двухступенчатый, что обеспечивает снижение усилий на рулевом колесе при маневрировании с полной нагрузкой. Привод рулевых тяг – разрезного типа, передающий усилие на управляемые мосты через систему рычагов и шарниров. Гидравлическая система работает от насоса, подключенного к двигателю, поддерживая стабильное давление масла в контуре.
Управляемость машины существенно повышена за счет синхронизированного поворота передних и задних колес. Задний мост оборудован автоматической системой подруливания, где угол отклонения задних колес (до 15°) пропорционален повороту передних. Это сокращает радиус разворота до 12,5 метров и улучшает проходимость в условиях бездорожья. Эффективная демпфирующая подвеска и оптимальное распределение нагрузки между осями обеспечивают стабильность на скоростях до 60 км/ч даже с грузом.
Ключевые особенности
- Тип усилителя: Гидравлический (ГУР)
- Передаточное число редуктора: 21.5:1
- Макс. угол поворота передних колес: 37°
- Автоматический поворот задних колес: до 15°
- Радиус разворота: 12.5 м
Электрооборудование и напряжение сети
Электросистема ЗИЛ-137 выполнена по однопроводной схеме с номинальным напряжением бортовой сети 24 В. Такое решение обеспечивает стабильную работу оборудования при повышенных нагрузках и низких температурах. Отрицательные клеммы всех потребителей соединены с "массой" автомобиля – рамой и кузовом, что упрощает монтаж и снижает расход кабеля.
Основными источниками электроэнергии служат две последовательно соединённые свинцово-кислотные аккумуляторные батареи (емкостью 190 А·ч каждая) и генератор постоянного тока. Для защиты от перегрузок и регулировки напряжения в цепи установлено реле-регулятор РР-24Б, поддерживающее выходные параметры в диапазоне 27–29 В при работе генератора.
Ключевые компоненты и характеристики
| Элемент | Модель/Параметры |
|---|---|
| Генератор | Г-250 мощностью 1000 Вт |
| Стартер | СТ-130 с электромагнитным тяговым реле |
| Система зажигания | Батарейная, с катушкой Б-115 |
| Предпусковой подогрев | Факультативный котёл ПЖД-44 (24 В) |
К специальным особенностям относится дублированная система освещения для работы с прицепом, включающая розетки для подключения 7-контактных разъёмов. Все наружные световые приборы имеют усиленную пыле-влагозащиту, а электропроводка выполнена в металлических трубках для защиты от механических повреждений.
Грузовая платформа: размеры
Грузовая платформа ЗИЛ-137 представляет собой металлическую конструкцию с тремя откидными бортами (задним и двумя боковыми) и жестко закрепленным передним бортом. Основные габариты обеспечивают значительную вместимость для перевозки крупногабаритных грузов и военной техники в условиях бездорожья.
Ключевые параметры платформы включают длину, ширину и высоту бортов, что напрямую влияет на полезный объем и грузоподъемность. Конструкция бортов усилена для эксплуатации в тяжелых условиях, а их откидной механизм упрощает погрузочно-разгрузочные работы.
Технические параметры
| Длина платформы (внутренняя) | 5000 мм |
| Ширина платформы (внутренняя) | 2320 мм |
| Высота бортов | 685 мм |
| Площадь платформы | ≈11.6 м² |
| Объем без надставных бортов | 8.5 м³ |
При необходимости грузовой объем может быть увеличен за счет установки съемных надставных бортов высотой 600 мм. Борта оснащены надежными замковыми механизмами и петлями, рассчитанными на интенсивную эксплуатацию. Платформа оборудована деревянным настилом и стандартными крепежными узлами для фиксации грузов.
Колесная формула и шины
ЗИЛ-137 оснащён постоянной полноприводной системой с колесной формулой 6×6. Автомобиль имеет три моста: передний управляемый и два задних ведущих. На передней оси установлены односкатные колёса, а на задних тележках – сдвоенные колеса с каждой стороны. Общее количество колёс – 10 (включая сдвоенные), все являются ведущими и тормозными.
Шины – пневматические, камерного типа, размером 1300×530-533 (модель ИЯ-196). Особенность: оснащены системой централизованного регулирования давления воздуха, позволяющей изменять его от 0,5 до 3,5 кгс/см² в движении. Протектор – универсальный, с развитыми грунтозацепами для повышенной проходимости по бездорожью, снегу и слабым грунтам.
Ключевые параметры шин
| Тип | 1300×530-533 (ИЯ-196) |
| Диаметр | 1333 мм |
| Ширина профиля | 530 мм |
| Давление (номинальное) | 2,8–3,0 кгс/см² |
| Допустимая нагрузка | 2500 кг на шину |
Запас хона и расход топлива
ЗИЛ-137 оснащался двумя топливными баками общей ёмкостью 2×300 литров, размещёнными вдоль бортов за кабиной. Запас хода по шоссе достигал 750 км, что обеспечивалось экономичным расходом дизельного двигателя.
Силовая установка ЗИЛ-137 демонстрировала следующие показатели топливопотребления:
- Номинальный расход: 35 л/100 км при скорости 30-40 км/ч
- Максимальный расход: до 48 л/100 км в условиях бездорожья
- Дополнительный запас: установка могла комплектоваться дополнительными цистернами на 300 л
| Режим эксплуатации | Расход топлива |
| Движение по грунтовке | 42-45 л/100 км |
| Преодоление болотистой местности | до 50 л/100 км |
Особенностью являлась возможность подключения системы подогрева топлива, предотвращавшей парафинизацию солярки при температурах ниже -25°C. Для сравнения характеристик с аналогами:
- ЗИЛ-131: 42 л/100 км (бензин АИ-93)
- Урал-375: 58 л/100 км (карбюраторный двигатель)
Максимальная скорость движения
Максимальная скорость движения серийного автомобиля ЗИЛ-137 по дорогам с твердым покрытием составляет 65 км/ч. Данный показатель характерен для тяжелых грузовых машин повышенной проходимости 1960-1970-х годов, где приоритет отдавался мощности и проходимости, а не динамическим характеристикам.
Скоростные возможности ограничены особенностями конструкции: дизельным двигателем ЯМЗ-238 мощностью 240 л.с., механической 5-ступенчатой коробкой передач и редукторами ведущих мостов с понижающими передачами. На бездорожье или при полной нагрузке (максимальная масса автопоезда – 35,2 тонны) фактическая скорость существенно снижалась из-за повышенного сопротивления движению.
