Автомобиль - конструкция, работа и характеристики. Устройство глушителя
Статья обновлена: 18.08.2025
Автомобиль представляет собой сложную техническую систему, объединяющую тысячи компонентов для преобразования энергии в движение.
Понимание его устройства, принципов работы ключевых агрегатов и их характеристик необходимо для грамотной эксплуатации и обслуживания.
В этой статье последовательно рассматривается общая конструкция машины, базовый принцип действия двигателя внутреннего сгорания, основные технические параметры, влияющие на поведение авто, и важные схемы взаимодействия узлов.
Отдельное внимание уделено устройству и функции глушителя выхлопной системы, критически важного элемента для снижения шума и отвода отработавших газов.
Ключевые части двигателя внутреннего сгорания
Двигатель внутреннего сгорания (ДВС) представляет собой сложный механизм, преобразующий химическую энергию топлива в механическую работу. Его конструкция включает взаимосвязанные системы и компоненты, обеспечивающие цикличность процессов впуска, сжатия, сгорания и выпуска.
Работа ДВС основана на строгой синхронизации движений деталей и точном управлении фазами газораспределения. От согласованности элементов зависит КПД, мощность и долговечность силового агрегата.
Основные компоненты
- Блок цилиндров – литая основа с каналами для охлаждающей жидкости и масла. Внутри расположены цилиндры, где перемещаются поршни.
- Головка блока цилиндров (ГБЦ) – крепится сверху блока, формирует камеры сгорания и содержит клапанный механизм.
- Поршневая группа:
- Поршни – передают энергию газов на шатун.
- Шатуны – соединяют поршни с коленчатым валом.
- Поршневые кольца – обеспечивают герметичность камеры сгорания.
- Коленчатый вал – преобразует возвратно-поступательное движение поршней во вращение.
- Механизм газораспределения:
- Распределительный вал с кулачками.
- Клапаны (впускные/выпускные) – управляют подачей смеси и отводом газов.
- Привод ГРМ (ременной, цепной) – синхронизирует вращение коленвала и распредвала.
Вспомогательные системы
| Система | Функции | Ключевые элементы |
|---|---|---|
| Смазки | Снижение трения, охлаждение деталей | Масляный насос, фильтр, поддон картера |
| Охлаждения | Поддержание температурного режима | Радиатор, водяной насос, термостат |
| Питания | Подача и смесеобразование топлива | Топливный насос, инжекторы/карбюратор |
| Зажигания (бензиновые ДВС) | Инициирование воспламенения смеси | Катушка, свечи, распределитель |
Критически важные характеристики включают рабочий объем цилиндров, степень сжатия, мощность (л.с.) и крутящий момент (Н·м). От их баланса зависят динамические и экономические показатели двигателя.
Схемы компоновки различают по расположению цилиндров: рядные, V-образные, оппозитные. Каждая влияет на габариты, вибронагруженность и сложность конструкции.
Этапы работы двигателя: впуск, сжатие, воспламенение и выпуск
Работа четырёхтактного двигателя внутреннего сгорания основана на последовательном повторении четырёх ключевых процессов. Эти этапы происходят в каждом цилиндре синхронно с движением поршня и вращением коленчатого вала.
Цикл начинается при положении поршня в верхней мёртвой точке (ВМТ) и завершается после его возвращения в исходную позицию через два полных оборота коленвала. Каждый такт соответствует одному ходу поршня вниз или вверх.
Подробное описание тактов
Основные фазы цикла:
- Впуск: Впускной клапан открывается. Поршень движется вниз, создавая разрежение. Топливовоздушная смесь поступает в цилиндр из впускного коллектора.
- Сжатие: Оба клапана закрыты. Поршень движется вверх, сжимая смесь в 8-12 раз (степень сжатия). Давление и температура резко возрастают.
- Воспламенение (рабочий ход): В конце сжатия искра свечи зажигания (в бензиновом ДВС) или высокое давление (в дизеле) поджигает смесь. Расширяющиеся газы толкают поршень вниз, передавая энергию на коленвал.
- Выпуск: Выпускной клапан открывается. Поршень движется вверх, выталкивая отработавшие газы через выпускной коллектор в систему глушителя.
Связь тактов с углом поворота коленвала:
| Такт | Ход поршня | Угол поворота коленвала |
|---|---|---|
| Впуск | Вниз | 0°-180° |
| Сжатие | Вверх | 180°-360° |
| Воспламенение | Вниз | 360°-540° |
| Выпуск | Вверх | 540°-720° |
Критическую роль в синхронизации играет газораспределительный механизм. Кулачки распредвала через толкатели управляют своевременным открытием/закрытием клапанов, обеспечивая герметичность камеры сгорания в нужные моменты цикла.
Трансмиссия и передача крутящего момента на колёса
Трансмиссия служит для передачи крутящего момента от двигателя к ведущим колёсам, преобразуя его величину и направление в соответствии с условиями движения. Без этой системы реализация мощности двигателя, трогание с места, движение задним ходом и адаптация к изменяющимся нагрузкам были бы невозможны.
Конструктивно трансмиссия состоит из нескольких взаимосвязанных узлов, обеспечивающих разъединение двигателя и колёс при переключении передач, изменение передаточного числа, распределение усилия между осями и компенсацию разной скорости вращения колёс в поворотах. Тип привода (передний, задний, полный) определяет компоновку этих элементов.
Ключевые компоненты трансмиссии
- Сцепление – разъединяет двигатель и коробку передач при переключении скоростей и плавно соединяет их при старте.
- Коробка передач (КПП) – изменяет крутящий момент и скорость вращения выходного вала. Типы: механическая (ручное переключение), автоматическая (гидротрансформатор), вариатор (бесступенчатое изменение), роботизированная (электронное управление сцеплением).
- Карданный вал – передаёт момент от КПП к редуктору заднего моста (в задне- и полноприводных авто).
- Главная передача – повышает крутящий момент через зубчатую пару с постоянным передаточным числом.
- Дифференциал – распределяет момент между колёсами одной оси, позволяя им вращаться с разной скоростью в поворотах.
- Приводные валы (полуоси) – соединяют дифференциал со ступицами ведущих колёс.
| Тип привода | Расположение двигателя/ведущих колёс | Особенности передачи момента |
|---|---|---|
| Передний (FWD) | Поперечно/передние колёса | КПП, главная передача и дифференциал объединены в блок. Полуоси напрямую соединяют КПП с колёсами. |
| Задний (RWD) | Продольно/задние колёса | Момент передаётся через карданный вал на редуктор заднего моста, затем через полуоси к колёсам. |
| Полный (AWD/4WD) | Любое/все колёса | Добавляется раздаточная коробка, распределяющая момент между осями. Может быть постоянным или подключаемым. |
Принцип работы основан на последовательном преобразовании момента: двигатель → сцепление → КПП → кардан (для RWD/AWD) → главная передача → дифференциал → полуоси → колёса. Передаточные числа КПП и главной передачи определяют итоговое усилие на колёсах, влияя на динамику и топливную экономичность.
Роль резонатора в системе выхлопа
Резонатор (предварительный глушитель) – ключевой компонент выхлопной системы, расположенный между каталитическим нейтрализатором и основным глушителем. Он выполняет функцию первичного подавления шумов и стабилизации потока отработавших газов перед их поступлением в задний глушитель. Конструктивно представляет собой металлическую камеру с перфорированными трубами и акустическими перегородками.
Принцип работы основан на явлении акустического резонанса: звуковые волны определенных частот взаимодействуют с замкнутым объемом камеры, что приводит к их взаимному гашению. Это снижает громкость низкочастотных шумов (особенно в диапазоне 50-200 Гц), возникающих при открытии выпускных клапанов двигателя.
Основные функции и конструктивные особенности
- Подавление низкочастотного шума за счет резонансных камер, настроенных на волны конкретной длины.
- Выравнивание пульсаций газового потока для снижения обратного давления и улучшения продувки цилиндров.
- Терморассеивание: перфорированные трубы увеличивают площадь контакта газов со стенками, ускоряя охлаждение.
- Защита основного глушителя от высокотемпературных ударных волн при резком сбросе газов.
| Конструктивный элемент | Назначение |
|---|---|
| Входная/выходная перфорированная труба | Дробление газового потока и создание интерференции звуковых волн |
| Резонансные камеры | Гашение низкочастотных колебаний за счет отражения и поглощения |
| Смещенные перегородки | Изменение траектории газов для усиления диссипации энергии |
Эффективность резонатора зависит от точности расчета объема камер и диаметра перфорации, которые подбираются под характеристики двигателя. Неисправность (прогорание, засорение) проявляется усилением гула при разгоне, падением мощности и увеличением расхода топлива из-за нарушения газодинамики.

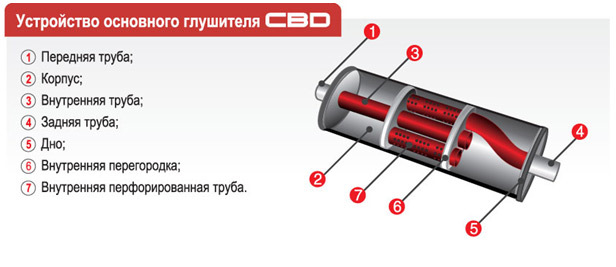

Устройство глушителя: перегородки и камеры шумоподавления
Внутренняя конструкция глушителя основана на системе перегородок и камер, которые последовательно гасят звуковые волны выхлопных газов. Перегородки жестко закреплены внутри корпуса и разделяют его пространство на изолированные секции. Каждая секция выполняет специфическую функцию по рассеиванию энергии звука через отражение, интерференцию и поглощение.
Перфорированные трубы пронизывают камеры, позволяя газам протекать сквозь перегородки. Отверстия в трубах направляют выхлопные потоки в камеры расширения, где резкое увеличение объема снижает давление и температуру газов. Это ослабляет высокочастотные шумы, возникающие при выходе из двигателя.
Типы камер и принципы шумоподавления
Основные типы камер в глушителе:
- Резонансные камеры: Создают встречные звуковые волны, которые гасят исходные колебания за счет деструктивной интерференции.
- Камеры расширения: Резко увеличивают объем газового потока, снижая скорость и энергию звуковой волны.
- Поглощающие камеры: Заполнены акустическим материалом (базальтовой ватой/металлической стружкой), который преобразует звук в тепло.
Перегородки направляют поток газов через зигзагообразный путь, увеличивая время распространения звука. Многократное прохождение через перфорированные зоны и камеры разного объема разбивает низкочастотные колебания. Эффективность зависит от:
- Количества камер (обычно 2-4 в легковых авто)
- Конфигурации перфорации труб
- Объема каждой камеры
- Толщины и расположения перегородок
| Элемент | Функция | Влияние на звук |
| Глухая перегородка | Отражение волн | Гашение низких частот |
| Перфорированная труба | Рассеивание потока | Снижение средних частот |
| Камера с наполнителем | Поглощение вибраций | Подавление высоких частот |
Современные глушители комбинируют все три типа камер, создавая многоступенчатую систему. Перегородки проектируются с расчетом длины волн целевых частот, а смещение осей труб между камерами предотвращает прямое прохождение звука.
