Автомобильный осциллограф - функции и применение

Статья обновлена: 18.08.2025

Современные автомобили представляют собой сложные электронные системы, где традиционные методы диагностики часто оказываются недостаточными. Автомобильный осциллограф становится ключевым инструментом для точного анализа работы датчиков, исполнительных механизмов и цепей управления.

Этот прибор визуализирует электрические сигналы в виде графиков зависимости напряжения от времени, позволяя специалистам "увидеть" процессы, недоступные мультиметру или сканеру ошибок. Понимание принципов его работы и возможностей интерпретации осциллограмм критически важно для эффективного поиска сложных неисправностей.

Осциллографы для автосервиса отличаются от лабораторных моделей специализированным программным обеспечением, набором датчиков и адаптированными режимами измерений, ориентированными на специфику автомобильных электронных систем.

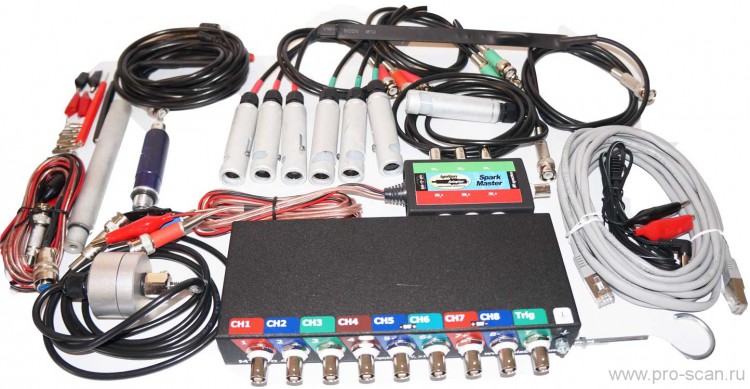

Базовые компоненты системы: датчики, щупы и ПО

Датчики преобразуют физические параметры работы двигателя и электросистем автомобиля (давление, температуру, электрические сигналы) в измеримые электрические сигналы. Ключевые типы включают датчики положения коленвала/распредвала, датчики кислорода (лямбда-зонды), датчики детонации, датчики давления топлива/масла и датчики абсолютного давления во впускном коллекторе. Каждый тип обеспечивает критически важные данные для точной диагностики.

Щупы служат физическим интерфейсом между контролируемой цепью автомобиля и осциллографом, обеспечивая безопасное и точное подключение. Основные виды: низковольтные пробники (1X/10X) для сигналов ЭБУ и датчиков, токовые клещи для измерения силы тока без разрыва цепи, высоковольтные пробники для систем зажигания и пьезодатчики давления. Важнейшие характеристики – диапазон измерений, полоса пропускания и коэффициент деления.

Программное обеспечение: функциональность и анализ

• Сбор данных: Управление частотой дискретизации, синхронизацией сигнала и настройками триггера.
• Визуализация: Отображение сигналов в реальном времени в форматах осциллограмм, графиков и диаграмм.
• Анализ: Автоматический расчет параметров (амплитуда, частота, скважность), сравнение с эталонными波形ми, математические функции (FFT-анализ).
• Диагностика: Библиотеки типовых неисправностей, генерация отчетов с аннотациями.

Компонент	Примеры	Ключевая функция
Датчики	ДПКВ, ДМРВ, лямбда-зонд	Преобразование физических величин в электрические сигналы
Щупы	Пробник 10X, токовые клещи	Безопасная передача сигнала на вход осциллографа
ПО	PicoScope, Autoscope	Расшифровка, обработка и интерпретация данных

Эффективность диагностики напрямую зависит от корректного подбора компонентов: датчики должны соответствовать измеряемому параметру, щупы – обеспечивать минимальное искажение сигнала, а ПО – обладать специализированными библиотеками для автомобильных систем. Комплексное взаимодействие этих элементов позволяет выявлять даже кратковременные аномалии в работе узлов.

Подключение к ЭБУ: точки синхронизации сигналов

Точки синхронизации критически важны для корректной интерпретации осциллограмм, так как позволяют привязать временные параметры сигналов к конкретным событиям в работе двигателя. Без четкой синхронизации невозможно определить фазы газораспределения, момент впрыска топлива или угол опережения зажигания относительно положения коленчатого вала.

Синхронизация осуществляется через подключение к специальным цепям ЭБУ, генерирующим опорные сигналы с фиксированной привязкой к механическим процессам. Наиболее распространёнными точками являются цепи датчиков положения коленвала (ДПКВ) и распредвала (ДПРВ), так как их импульсы напрямую соответствуют угловому положению валов.

Ключевые точки синхронизации и их параметры

Основные источники синхронизирующих сигналов:

• ДПКВ (коленчатый вал):Импульсный сигнал с чётко выраженными зубцами. Синхронизация по пропуску зубьев (например, 60-2 зубьев) позволяет точно определить ВМТ первого цилиндра.
• ДПРВ (распределительный вал):Одиночный импульс за цикл (2 оборота коленвала), идентифицирующий фазу газораспределения для конкретного цилиндра.
• Сигнал зажигания 1-го цилиндра:Высоковольтный импульс на свече или низковольтный управляющий сигнал с катушки зажигания.
• Шина CAN:Цифровые пакеты данных, содержащие информацию о частоте вращения и положении валов (требует специализированных адаптеров).

Точка синхронизации	Тип сигнала	Назначение
ДПКВ	Импульсный (магнитный/Холл)	Базовая привязка к оборотам коленвала, определение ВМТ
ДПРВ	Импульсный (Холл/оптический)	Идентификация рабочего такта цилиндра (впуск/выпуск)
Катушка зажигания 1-го цил.	Низковольтный управляющий	Точная синхронизация событий зажигания

При подключении осциллографа синхронизирующий канал (часто обозначенный Trig или Sync) подключается к выбранной точке первым. Рекомендуется использовать:

1. Зажимы-«крокодилы» с миниатюрными щупами для точечного контакта.
2. Игольчатые адаптеры для подключения к разъёмам ЭБУ без повреждения изоляции.
3. Индуктивные датчики для съёма сигнала с высоковольтных проводов.

Диагностика форсунок: анализ длительности импульса

Длительность импульса впрыска (Pulse Width) – ключевой параметр при диагностике топливных форсунок, напрямую влияющий на количество подаваемого топлива. Она измеряется в миллисекундах (мс) и регулируется ЭБУ двигателя на основе данных от датчиков (ДМРВ, лямбда-зонд, ДПДЗ). Отклонения от нормы указывают на неисправности в цепи управления, механический износ форсунки или проблемы с топливной системой.

Осциллограф позволяет визуализировать форму и длительность управляющего сигнала ЭБУ, а также реакцию форсунки. Анализ включает сравнение импульсов между цилиндрами, оценку стабильности времени открытия/закрытия и выявление аномалий в графике. Критически важно проверять параметры под нагрузкой, так как неполадки часто проявляются только в рабочих режимах двигателя.

Этапы анализа с помощью осциллографа

1. Подключение датчиков: Использование токовых клещей на проводе управления форсункой и синхронизация с датчиком положения коленвала.
2. Фиксация сигналов: Запись импульсов на холостом ходу, при плавном/резком увеличении оборотов и под нагрузкой.
3. Оценка параметров:
   • Длительность импульса (в норме 1.5–15 мс в зависимости от режима)
   • Форма фронтов (крутизна нарастания/спада)
   • Наличие "дребезга" (указывает на износ катушки)
   • Равенство длительности между цилиндрами (допустимое отклонение ≤0.1 мс)

Тип неисправности	Признаки на осциллограмме
Загрязнение/закоксовка	Увеличенное время открытия при нормальном сигнале ЭБУ
Обрыв/короткое замыкание катушки	Отсутствие тока в цепи или аномальная форма сигнала
Износ пружины/иглы	"Заваленные" фронты импульса, дребезг
Проблемы ЭБУ	Неравномерная длительность импульсов между цилиндрами

Осциллографический анализ дополняется проверкой сопротивления обмоток (обычно 11–16 Ом) и тестами на производительность/герметичность форсунок. Комплексный подход позволяет точно локализовать причину нестабильной работы двигателя: отказ датчиков, неисправность проводки, износ компонентов форсунки или сбои в программном обеспечении ЭБУ.

Проверка катушек зажигания: форма сигнала на первичной обмотке

Анализ сигнала на первичной обмотке катушки зажигания позволяет диагностировать исправность как самой катушки, так и управляющих цепей ЭБУ. Для подключения осциллографа один пробник соединяют с контактом первичной обмотки (управляемый "+" от ЭБУ), а второй – с "массой" автомобиля. Исследуемый сигнал отражает процессы включения/отключения питания катушки и формирования высоковольтного импульса.

Исправная система демонстрирует прямоугольный импульс с четкими фронтами и плато. При визуальной оценке выделяют три ключевых участка: фронт включения (момент подачи напряжения), участок насыщения (удержание тока) и срез (момент отключения питания, сопровождаемый индуктивным выбросом). Отклонения формы на любом из этих этапов указывают на неисправности.

Характерные аномалии сигнала и их причины

• Искажение фронта включения (пологий подъем вместо вертикального):
  Возможные причины: высокое сопротивление в цепи управления (окисленные контакты, поврежденная проводка), неисправность драйвера ЭБУ.
• "Провалы" или "шум" на плато:
  Возможные причины: межвитковое замыкание в первичной обмотке, плохой контакт в разъемах.
• Отсутствие индуктивного выброса (низкая амплитуда или пологий спад):
  Возможные причины: обрыв первичной обмотки, короткое замыкание на "массу", пробой силового транзистора в ЭБУ.
• Чрезмерно высокий выброс (превышение 300-400 В):
  Возможные причины: обрыв во вторичной цепи (высоковольтные провода, свечи), внутренний обрыв вторичной обмотки катушки.

Параметр сигнала	Норма	Отклонение
Напряжение плато (B+)	≈ Напряжению АКБ (12-14В)	Снижено: плохой контакт или КЗ в цепи
Длительность плато	Соответствует времени накопления энергии (зависит от оборотов)	Самопроизвольное прерывание: неисправность ЭБУ
Амплитуда индуктивного выброса	200-400 В (зависит от конструкции)	Отсутствует: обрыв первичной цепи

Тестирование ДПКВ: идентификация пропусков импульсов

Пропуски импульсов ДПКВ приводят к критическим сбоям: ЭБУ двигателя теряет синхронизацию с положением коленвала, провоцируя неустойчивую работу, рывки, остановку мотора или невозможность запуска. Даже единичный пропуск вызывает ошибки по пропускам зажигания и регистрацию кодов неисправностей (например, P0335).

Осциллограф визуализирует аномалии сигнала, незаметные мультиметром. Для анализа подключают щупы к сигнальному проводу ДПКВ и "массе", фиксируя форму импульсов при вращении коленвала стартером или на работающем двигателе. Ключевой признак пропуска – отсутствие ожидаемого импульса в последовательности.

Алгоритм диагностики пропусков

• Сравнение интервалов: Измерьте время между соседними импульсами. Резкое увеличение интервала указывает на пропуск.
• Анализ амплитуды: Проверьте стабильность напряжения импульсов. Проседание амплитуды ниже порога срабатывания ЭБУ (обычно 1-2В) имитирует пропуск.
• Контроль формы сигнала: Искажение фронтов импульсов (излишняя пологость, "зубцы") свидетельствует о повреждении датчика или проводки.

Тип дефекта	Вид на осциллограмме
Полный пропуск импульса	Отсутствие одного или нескольких импульсов в ожидаемой позиции
Частичный пропуск	Резкое снижение амплитуды отдельного импульса при нормальных соседних
Плавающие пропуски	Периодическое исчезновение сигнала из-за обрыва цепи или загрязнения

Важно: Исключите механические факторы (биение демпфера коленвала, повреждение задающего диска) перед заменой ДПКВ. Проверьте воздушный зазор между датчиком и зубцами (0.5–1.5 мм).

Анализ сигналов кислородных датчиков: циклы богатой/бедной смеси

Кислородные датчики (лямбда-зонды) генерируют напряжение от 0.1 В (бедная смесь) до 0.9 В (богатая смесь), отражая остаточный кислород в выхлопе. Исправный датчик демонстрирует постоянные переходы между этими состояниями – циклы обогащения/обеднения. Частота смены циклов у исправных систем составляет 0.5–2 Гц при прогретом двигателе на холостом ходу.

Осциллограф фиксирует форму и амплитуду сигнала, выявляя отклонения от эталонного графика. Критически важны три параметра: скорость переключения (время между пиками), амплитуда (размах напряжения) и частота циклов. Задержки реакции или "зависание" сигнала указывают на деградацию зонда или проблемы топливной системы.

Типичные аномалии сигнала и их интерпретация

При диагностике обращают внимание на следующие нарушения:

• Низкая амплитуда (менее 0.6 В между min/max): Износ чувствительного элемента, загрязнение антифризом или сажей.
• Задержка переключения (более 300 мс между 0.45 В и 0.9 В): Старение датчика, неисправность нагревателя.
• Постоянное высокое напряжение (>0.7 В): Хроническое обогащение смеси (утечки форсунок, неверное давление топлива).
• Постоянное низкое напряжение (<0.3 В): Систематическое обеднение (подсос воздуха, слабая подача топлива).

Для точной оценки используют триггер осциллографа по напряжению (например, 0.45 В), фиксируя время перехода между состояниями. Сравнение сигналов верхнего и нижнего датчиков (перед/после катализатора) помогает диагностировать эффективность нейтрализации выхлопа: после исправного катализатора амплитуда колебаний должна снижаться.

Параметр	Норма	Неисправность
Частота циклов (ХХ)	0.5–2 Гц	<0.5 Гц
Время переключения (10%–90%)	<300 мс	>500 мс
Размах амплитуды	0.6–0.8 В	<0.4 В

Диагностика ДПРВ: соответствие меткам ГРМ

При диагностике датчика положения распредвала (ДПРВ) критически важно проверить синхронность его сигнала с метками газораспределительного механизма. Осциллограф позволяет визуализировать момент формирования импульса ДПРВ относительно положения коленчатого вала (ДПКВ). Расхождение между фактическим сигналом ДПРВ и эталонным значением, соответствующим меткам ГРМ, указывает на механические проблемы.

Сдвиг фазы распредвала относительно коленвала из-за растянутой цепи/ремня ГРМ, перескочивших зубьев или износа натяжителя проявляется на осциллограмме смещением импульса ДПРВ. Это вызывает ошибки по пропускам зажигания, обогащению смеси и нестабильному холостому ходу. Точное позиционирование датчиков и корректная синхронизация по меткам обязательны перед анализом сигналов.

Алгоритм проверки осциллографом

Необходимые условия:

• Двигатель прогрет до рабочей температуры
• Аккумулятор с напряжением ≥12.4В
• Проверка меток ГРМ перед тестом

Этапы диагностики:

1. Подключить канал А осциллографа к сигнальному проводу ДПРВ
2. Подключить канал Б к сигнальному проводу ДПКВ
3. Запустить двигатель на холостом ходу
4. Зафиксировать осциллограмму в синхронизации по ДПКВ
5. Определить положение фронта импульса ДПРВ относительно зуба синхронизации ДПКВ
6. Сравнить с эталонным значением для конкретной модели двигателя

Характеристика сигнала	Норма	Отклонение
Форма импульса ДПРВ	Четкий прямоугольный сигнал	Искажение фронтов, "плавающая" амплитуда
Сдвиг относительно ДПКВ	±2° пов. коленвала	≥5° пов. коленвала
Стабильность положения	Фиксированный угол	Колебания при изменении оборотов

Важно: При обнаружении сдвига проверьте цепь/ремень ГРМ, натяжитель и успокоитель. Анализ проводят на минимальных оборотах холостого хода без нагрузки. Для точности используйте двухканальное подключение с синхронной записью сигналов ДПКВ и ДПРВ.

Проверка датчиков положения дроссельной заслонки

Автомобильный осциллограф позволяет визуализировать сигналы датчиков положения дроссельной заслонки (ДПДЗ) в реальном времени, что невозможно при использовании мультиметра. Графическое отображение напряжения на протяжении всего хода заслонки выявляет малейшие отклонения в работе: скачки напряжения, провалы или нелинейность характеристики.

Осциллографирование сигнала ДПДЗ проводится на работающем двигателе при плавном нажатии педали газа. Щупы подключаются к сигнальному проводу датчика и массе, синхронизация устанавливается по нарастающему фронту напряжения. Критически важно анализировать как основной сигнал, так и опорное напряжение (+5В) для исключения проблем с питанием.

Ключевые этапы диагностики

При интерпретации осциллограммы обращайте внимание на следующие параметры:

• Плавность изменения напряжения – график должен быть непрерывным без резких скачков
• Диапазон напряжения – соответствие заводским значениям (обычно 0.3-0.7В в закрытом состоянии и 4.0-4.8В при полном открытии)
• Наличие "мертвых зон" – участков с нулевым приростом напряжения при движении заслонки
• Скорость нарастания сигнала – задержки более 100 мс указывают на износ резистивного слоя

Типичные неисправности, выявляемые осциллографом:

Дефект осциллограммы	Возможная причина
Резкие пики напряжения	Загрязнение дорожек или нарушение контакта бегунка
Провалы до нуля	Обрыв резистивного слоя или короткое замыкание
Ступенчатое изменение	Износ контактных площадок датчика
Сдвиг рабочего диапазона	Неправильная регулировка нулевого положения

Для датчиков с двойным сигналом (например, в электронных педалях газа) дополнительно проверяют синхронность изменения обоих каналов и соответствие их характеристик. Расхождение кривых более чем на 5% требует замены узла. После замены ДПДЗ обязательна адаптация с помощью диагностического сканера.

Мониторинг давления топлива: использование пьезодатчиков

Контроль давления топлива критичен для диагностики неисправностей топливной системы: недостаточное давление вызывает обеднение смеси и пропуски зажигания, а избыточное ведет к перерасходу топлива и токсичным выбросам. Осциллограф позволяет визуализировать динамические параметры давления в реальном времени, что недоступно механическим манометрам.

Пьезоэлектрические датчики преобразуют механическое давление в электрический сигнал за счет деформации кристалла: при сжатии кристалла возникает разность потенциалов, пропорциональная приложенной силе. Такие датчики обладают высокой точностью (до ±0.5% от диапазона), быстрым откликом (менее 1 мс) и устойчивостью к вибрациям, что обеспечивает детальную регистрацию переходных процессов.

Особенности подключения и анализа сигнала

Для подключения пьезодатчика к осциллографу используется переходник с усилителем сигнала, так как выходное напряжение сенсора обычно не превышает 100 мВ. Датчик врезается в топливную рампу через быстросъемный штуцер или диагностический порт. Ключевые параметры настройки осциллографа:

• Масштабирование: 500 мВ/деление для напряжения, 20 мс/деление для времени
• Триггер: по фронту сигнала при включении топливного насоса
• Фильтрация: низкочастотный фильтр 1 кГц для подавления шумов ЭБУ

При аналице осциллограммы оценивают три ключевых параметра:

Статическое давление	Соответствие номиналу (например, 3.8–4.0 бар для бензиновых инжекторов)
Скорость роста	Время достижения рабочего давления после запуска насоса (норма: 1.5–3 секунды)
Пульсации	Амплитуда колебаний при работе (превышение 0.5 бар указывает на износ регулятора)

Типичные неисправности, выявляемые по осциллограмме: задержка роста давления (забитый фильтр), ступенчатый спад (негерметичность форсунок), высокочастотные шумы (кавитация в насосе). Для точной интерпретации сравнивают график с эталонными осциллограммами конкретного двигателя, учитывая тип топливной системы (коммон-рэйл, непосредственный впрыск).

Исследование CAN-шины: выявление конфликтов пакетов

Конфликты пакетов в CAN-шине возникают при одновременной попытке нескольких узлов передать данные. Несмотря на встроенный механизм арбитража (битовая арбитраж), коллизии могут происходить из-за неисправностей проводки, некорректных уровней напряжения или программных ошибок контроллеров. Это приводит к искажению данных, потере пакетов и нарушению работы систем автомобиля.

Осциллограф фиксирует физические искажения сигнала при коллизиях, которые не всегда видны при программном декодировании. Анализируя форму аналоговой волны на линиях CAN_H и CAN_L, специалист выявляет аномалии: "ступеньки" в дифференциальном сигнале, нарушения амплитуды или длительности импульсов, несанкционированные переключения доминантного/рецессивного состояний в середине кадра.

Ключевые этапы диагностики

Визуализация конфликта: При коллизии осциллограмма показывает:

• Наложение сигналов от разных отправителей
• Искажение фронтов импульсов (заваленные или "двойные" перепады)
• Отклонение дифференциального напряжения от стандартных 2В

Анализ временных параметров:

Параметр	Норма	При конфликте
Длительность бита	Постоянная	Колебания >10%
Форма импульса	Четкий прямоугольник	Искривление, "дрожание"
Арбитражное поле	Плавный переход	Резкие скачки амплитуды

Поиск источника проблемы:

1. Отключение узлов поочередно для выявления конфликтующего ЭБУ
2. Проверка сопротивления линии (60Ω при отключенном питании)
3. Контроль уровня шумов в шине при работающем двигателе

Особенности использования осциллографа: Требуется синхронизация по фронту CAN-сигнала и установка высокой частоты дискретизации (>20 МГц). Дифференциальные пробники обязательны для точного измерения напряжения между CAN_H и CAN_L. Рекомендуется параллельно использовать цифровое декодирование CAN для сопоставления искажений с конкретными идентификаторами сообщений.

Диагностика генератора: пульсации напряжения

Пульсации напряжения в бортовой сети – ключевой индикатор состояния генератора и выпрямительного блока. Идеальный генератор выдаёт постоянное напряжение с минимальными отклонениями, но реальная работа сопровождается пульсациями из-за принципа действия трёхфазной системы и процесса выпрямления диодным мостом. Чрезмерные пульсации нарушают работу электронных систем, вызывают мерцание света и могут указывать на критические неисправности.

Осциллограф визуализирует переменную составляющую постоянного напряжения, недоступную мультиметрам. Для диагностики щупы подключают к клеммам АКБ при работающем двигателе (2000–2500 об/мин) с включённой нагрузкой (фары, обогрев). Анализируют амплитуду и форму сигнала: нормальные пульсации не превышают 0,5 В для 12-вольтовых систем. Превышение этого значения сигнализирует о неисправностях.

Типовые неисправности по форме пульсаций

• Пробитые или "залипшие" диоды:
  • Характерные "провалы" или асимметрия в пиках синусоиды.
  • Удвоение частоты пульсаций (до 600 Гц вместо 300 Гц на 6-диодных мостах).
• Обрыв обмотки статора:
  • Исчезновение одной или нескольких "горбов" на осциллограмме.
  • Снижение амплитуды напряжения под нагрузкой.
• Износ щёток или коллектора:
  • Случайные высокочастотные всплески поверх основной пульсации.
  • "Шум" при изменении оборотов двигателя.
• Пробой конденсатора фильтра:
  • Резкое увеличение амплитуды пульсаций (свыше 1 В) при сохранении формы сигнала.

Важно: Перед анализом исключите плохой контакт массы и слабый заряд АКБ. Сравните осциллограмму с эталонной для конкретной модели авто – форма может отличаться из-за типа диодного моста (6, 8 или 16 диодов).

Тест АБС: анализ сигналов датчиков колес

Осциллограф позволяет визуализировать сигналы индуктивных или активных датчиков скорости вращения колес (ДСВ) в реальном времени. Графическое отображение амплитуды, частоты и формы сигнала помогает выявить отклонения от нормы, которые не фиксируются сканерами.

Диагностика включает проверку равномерности сигналов со всех колес при движении автомобиля. Нестабильная амплитуда, пропадание импульсов или искажение синусоиды указывают на неисправности датчиков, повреждение роторов, люфты ступичных подшипников или проблемы проводки.

Ключевые этапы анализа

• Синхронность сигналов: сравнение фаз импульсов с разных осей для выявления задержек
• Амплитудная характеристика: падение напряжения ниже 0.5 В (индуктивные) или 1 В (активные) свидетельствует о неисправности
• Форма волны: оценка чистоты синусоиды (индуктивные) или прямоугольных импульсов (активные датчики)

Тип датчика	Нормальная форма сигнала	Типовые неисправности
Индуктивный	Синусоида	Обрыв катушки, загрязнение, увеличенный воздушный зазор
Активный (Холла)	Прямоугольные импульсы	Отсутствие питания, повреждение полупроводникового элемента, замыкание

Важно: При тестировании ротор (зубчатое колесо) должен быть чистым, без деформаций и загрязнений металлической стружкой. Проверку проводят на подъемнике при вращении колес руками или во время движения со скоростью 15-30 км/ч.

Выявление утечек в вакуумной системе через MAP-сенсор

MAP-сенсор (Manifold Absolute Pressure) непрерывно измеряет давление во впускном коллекторе, формируя ключевой сигнал для расчета нагрузки на двигатель. При наличии утечки вакуума реальное давление в системе отклоняется от эталонных значений, запрограммированных в ЭБУ. Осциллограф позволяет визуализировать динамику изменения сигнала MAP в режиме реального времени, выявляя аномалии, которые не фиксируются сканером в виде статичных кодов ошибок.

Диагностика основана на анализе поведения кривой давления в специфических условиях: на холостом ходу, при резком открытии/закрытии дроссельной заслонки и после глушения двигателя. Утечки нарушают естественную скорость падения и роста давления, создавая характерные искажения сигнала, которые четко отображаются на осциллограмме в виде отклонений от нормативной формы волны.

Порядок диагностики осциллографом

1. Подключите пробник осциллографа к сигнальному проводу MAP-сенсора (используйте адаптер для безударного подключения).
2. Зафиксируйте базовую осциллограмму на прогретом двигателе на холостом ходу:
   • Норма: стабильная прямая линия с минимальными колебаниями (±0.5 кПа)
   • Утечка: хаотичные всплески или повышенный уровень давления (>30-40 кПа для атмосферных двигателей)
3. Выполните резкий набор оборотов до 3000-4000 об/мин с последующим сбросом газа:
   • Норма: плавное снижение давления до вакуума после закрытия дросселя
   • Утечка: замедленное падение давления, "плато" на графике
4. Заглушите двигатель и наблюдайте за кривой 10-15 секунд:
   • Норма: плавный рост давления до атмосферного без скачков
   • Утечка: ступенчатый рост или "пилообразные" колебания линии

Параметр	Исправная система	Утечка вакуума
Холостой ход	Стабильная линия (25-35 кПа)	Дрейф показаний, шум >40 кПа
Сброс газа	Быстрый переход к вакууму (<0.5 сек)	Задержка восстановления (>1 сек)
После остановки	Монотонный рост к 100 кПа	Ступени или "пила" на графике

Ключевое преимущество метода – возможность локализации утечки по характеру искажений. Например, высокочастотные "иглы" на осциллограмме указывают на трещину в коллекторе, а медленный дрейф – на повреждение вакуумного шланга. Для подтверждения найденных аномалий параллельно рекомендуется анализировать сигнал датчика кислорода и кратковременную топливную коррекцию.

Проверка свечей накаливания: кривые потребления тока

Осциллограф позволяет визуализировать динамику потребления тока свечами накаливания в режиме реального времени. Подключение осуществляется через токовые клещи или шунт, включенные в цепь питания свечей. График тока отображается на экране прибора, показывая фактическое поведение каждой свечи при подаче напряжения.

Исправная свеча демонстрирует плавный рост тока до номинального значения с последующей стабилизацией. Пиковое потребление коррелирует с мощностью элемента, а время прогрева зависит от его типа. Анализ формы кривой выявляет отклонения: обрыв цепи, частичную деградацию спирали или межвитковое замыкание.

Интерпретация характеристик кривой

• Крутизна фронта (скорость нарастания тока) – замедление указывает на износ спирали.
• Амплитуда пика – снижение от номинала сигнализирует о повышенном сопротивлении.
• Стабилизация – "просадки" во время удержания температуры свидетельствуют о нестабильности нагрева.

Тип неисправности	Признак на осциллограмме
Обрыв цепи	Отсутствие графика тока
Частичное разрушение спирали	Низкий пик, пологий подъем
Межвитковое КЗ	Чрезмерный ток, резкий скачок
Нарушение изоляции корпуса	Ступенчатые колебания при стабилизации

Анализ работы системы клапанного управления (VVT)

Осциллограф позволяет визуализировать сигналы управления фазовращателями VVT, фиксируя фактическое положение распредвалов относительно заданных параметров. Сравнение эталонных и реальных осциллограмм угла опережения/запаздывания клапанов выявляет отклонения, вызванные механическим износом, засорами масляных каналов или неисправностями соленоидов. Динамические изменения фаз четко отображаются при сканировании на разных оборотах двигателя.

Ключевым диагностическим параметром является скорость и точность отклика системы: задержка срабатывания более 100-150 мс указывает на проблемы. Анализ формы сигнала управления соленоидом (ШИМ) и обратной связи с датчиков положения распредвала (например, сигналы Холла) помогает локализовать неисправность в электрической или гидромеханической части контура управления.

Типичные диагностируемые неисправности VVT

При анализе осциллограмм обращают внимание на следующие аномалии:

• Зависание фаз – отсутствие динамики регулировки при изменении нагрузки/оборотов
• Ступенчатое перемещение – прерывистое изменение угла (характерно для забитых масляных фильтров)
• Расхождение заданного/фактического положения – указывает на износ шестерни фазовращателя
• Искажение ШИМ-сигнала соленоида – обрыв/КЗ обмотки, проблемы ЭБУ

Параметр	Норма	Отклонение
Время коррекции	50-120 мс	>150 мс (засор, низкое давление масла)
Амплитуда сигнала датчика	Стабильная (5В/12В)	Просадки (плохой контакт, повреждение)
Форма ШИМ	Четкие фронты	Искажения (неисправность драйвера ЭБУ)

Особое внимание уделяют синхронному захвату сигналов с датчиков коленвала (CKP) и распредвала (CMP) – рассогласование их фазовых меток прямо указывает на ошибки VVT. Для точной диагностики применяют нагрузочные тесты с резким изменением оборотов, фиксируя запаздывание коррекции.

Диагностика датчиков детонации: форма затухающих колебаний

При возникновении детонации в двигателе датчик детонации генерирует переменное напряжение, визуализируемое на осциллографе как затухающий колебательный сигнал. Анализ формы этих колебаний позволяет оценить исправность датчика и характер детонационных процессов. Типичная амплитуда сигнала варьируется от 0.1 до 2 В в зависимости от силы детонации и конструкции ДВС.

Ключевым диагностическим параметром является частота колебаний, специфичная для каждого двигателя и определяемая резонансными свойствами датчика. Для бензиновых моторов она обычно лежит в диапазоне 5-20 кГц. Отклонение от эталонной частоты указывает на неисправность датчика или изменение его характеристик.

Критерии оценки сигнала

• Амплитудный анализ: Снижение пиковой амплитуды сигнала при детонации свидетельствует о деградации пьезоэлемента.
• Форма огибающей: Нарушение экспоненциального затухания (например, резкие обрывы) – признак механических повреждений.
• Длительность затухания: Укорочение колебательного процесса (< 50 мс) может указывать на внутреннее замыкание.

Характер дефекта	Визуальные признаки на осциллограмме
Загрязнение/окисление контактов	Случайные "провалы" амплитуды при сохранении частоты
Механическое повреждение корпуса	Асимметричная форма колебаний, искажение огибающей
Деградация пьезокерамики	Снижение амплитуды при сохранении частоты и формы

При диагностике сравнивают сигналы всех цилиндров: различия в амплитуде или частоте указывают на проблемы конкретного датчика. Отсутствие колебаний при имитации детонации (легкое постукивание по блоку возле датчика) подтверждает его неработоспособность.

Мониторинг сигналов TPS в реальном времени

Осциллограф позволяет фиксировать динамические изменения напряжения датчика положения дроссельной заслонки (TPS) непосредственно во время работы двигателя. Графическое отображение сигнала в реальном времени выявляет малозаметные или кратковременные аномалии, которые не регистрируются сканерами при статической диагностике. Критически важна синхронизация с другими параметрами (обороты двигателя, нагрузка) для точной интерпретации данных.

При анализе оценивают плавность нарастания/спада напряжения при открытии/закрытии дросселя, проверяют соответствие диапазона значений спецификациям производителя (обычно 0.3–0.7 В в закрытом положении и 3.5–4.8 В при полном открытии). Резкие провалы или пики на графике свидетельствуют о неисправностях: износе резистивного слоя, плохом контакте в цепи, заедании оси заслонки.

Ключевые этапы диагностики:

1. Подключение щупов:
   • Сигнальный провод – к выходу TPS
   • Земля – к надежной точке кузова или АКБ
2. Настройка триггера: Фиксация графика при достижении порогового напряжения (например, 0.5 В).
3. Проведение тестов:

   Тип теста	Действия водителя	Цель проверки
   Статический	Плавное нажатие педали газа	Линейность характеристики
   Динамический	Резкие "тычки" газом	Реакция датчика на скачкообразные изменения

Особое внимание уделяют участкам в зоне холостого хода и низких нагрузок – здесь чаще проявляются мертвые зоны и ступенчатые изменения сигнала. Обрыв дорожки датчика визуализируется как резкое падение напряжения до нуля при определенном угле открытия. Для потенциометрических TPS характерны "шумные" участки при движении заслонки из-за износа резистивного слоя.

Проверка топливных насосов: давление и пульсации

Осциллограф подключается к топливной рампе через специальный датчик давления, заменяя механический манометр. Это позволяет визуализировать не только статическое давление, но и динамические изменения в реальном времени. График показывает мгновенные значения и скорость реакции системы на действия водителя (резкое открытие/закрытие дросселя).

Ключевой параметр – стабильность давления при разных режимах работы двигателя (холостой ход, средние и высокие нагрузки). На осциллограмме четко видны рабочие циклы насоса: равномерные импульсы нагнетания свидетельствуют о корректной работе. Любые отклонения формы сигнала или амплитуды указывают на износ, засорение фильтров, неисправность регулятора давления или проблемы с электропитанием насоса.

Анализ осциллограммы топливного насоса

Типичные признаки неисправностей на графике:

• Снижение амплитуды импульсов: Засорение топливного фильтра, износ плунжеров насоса или падение производительности.
• Неравномерная форма импульсов: Зависание/заклинивание клапанов регулятора давления, нестабильное напряжение питания насоса.
• Провалы давления после резкого ускорения: Несоответствие производительности насоса текущим потребностям двигателя, засор магистралей.
• Постоянные низкочастотные пульсации: Подсос воздуха в топливной системе, неисправность обратного клапана.

Параметр	Норма	Отклонение (возможная причина)
Давление на ХХ	Стабильная линия (допустимы мелкие равномерные импульсы)	Ступенчатые падения (негерметичность форсунок)
Скорость роста давления	Резкий подъем после включения зажигания	Медленный подъем (слабый насос, забитый фильтр)
Пульсации под нагрузкой	Минимальные (±0.1-0.3 бар)	Глубокие провалы (±0.5 бар и более) - недостаток производительности

Важно: Сравнивайте показания с эталонными значениями для конкретной модели авто. Проверку проводят на холодном и прогретом двигателе, фиксируя реакцию системы на скачкообразное изменение нагрузки. Анализ пульсаций помогает выявить ранние стадии износа насоса, неочевидные при замере среднего давления.

Тестирование системы рециркуляции выхлопных газов (EGR)

Система EGR снижает образование оксидов азота в выхлопе за счет частичного возврата отработавших газов во впускной коллектор. Неисправности клапана или каналов EGR проявляются как неустойчивый холостой ход, детонация, потеря мощности и ошибки двигателя (например, P0400-P0404). Осциллограф позволяет визуализировать работу системы в реальном времени, выходя за рамки статических параметров сканера.

Ключевой метод диагностики – анализ сигналов управления клапаном EGR и обратной связи. Для электропневматических систем проверяют ШИМ-сигнал от ЭБУ на соленоид, для электрических – управляющее напряжение на сервопривод. Параллельно снимают показания с датчика положения клапана (если предусмотрен) и отслеживают реакцию датчика массового расхода воздуха (ДМРВ) или давления во впускном коллекторе.

Типовые этапы тестирования

1. Подключение осциллографа:
   • Канал 1: сигнал управления клапаном EGR (к управляющему проводу).
   • Канал 2: сигнал датчика положения клапана (при наличии).
   • Канал 3: сигнал ДМРВ или датчика абсолютного давления (MAP).
2. Анализ в динамике:
   • Холостой ход: Клапан должен быть закрыт (0% ШИМ/0В).
   • Плавный разгон: Постепенное увеличение % ШИМ/напряжения управления.
   • Резкое ускорение: Мгновенное закрытие клапана (падение сигнала до 0).

Критерии исправности: Сигнал управления должен изменяться плавно, без скачков. Показания ДМРВ/MAP обязаны снижаться пропорционально открытию EGR (из-за разряжения). Сигнал датчика положения обязан соответствовать заданному положению от ЭБУ. Например, при 50% ШИМ датчик положения должен показывать ≈50% опорного напряжения.

Симптом на осциллограмме	Возможная неисправность
Нулевой сигнал управления при нагрузке	Обрыв цепи, неисправность ЭБУ
Постоянное 100% ШИМ/12В	Короткое замыкание, заклинивание клапана
ДМРВ/MAP не реагирует на открытие EGR	Загрязнение каналов, негерметичность клапана
Сигнал датчика положения не меняется	Неисправность датчика, механический засор клапана

Важно: Для вакуумных систем дополнительно проверяют осциллограмму разрежения на клапане EGR вакуумметром или датчиком давления. Механические засоры каналов выявляют путем сравнения эталонных и фактических параметров открытия при принудительной активации системы через диагностический сканер.

Диагностика системы кондиционирования: сигналы компрессора

Осциллограф подключается к цепи управления компрессором через пробник напряжения, параллельно сигнальному проводу. Требуется синхронизация с сигналом включения от блока управления климатом (обычно через диагностический раздатчик или напрямую к реле/клапану). Запись сигнала выполняется при включенном зажигании и активированном кондиционере.

Анализируются параметры управляющего напряжения: стабильность уровня, наличие импульсов, форма фронтов. Нормальный сигнал – прямоугольные импульсы 12V с четкими вертикальными перепадами и минимальными помехами. Фиксация нагрузки двигателя (через датчик оборотов) обязательна для корреляции работы компрессора с режимом работы ДВС.

Интерпретация осциллограмм

Типичные сигналы и их диагностическое значение:

• Идеальный сигнал: Постоянный уровень 12V при включении, мгновенное падение до 0V при отключении. Горизонтальные линии без "ступенек" или наклонов.
• Заваленные фронты: Плавный подъем/спад напряжения указывает на проблемы в цепи управления: окисление контактов реле, высокое сопротивление проводки, неисправность блока управления.
• Провалы напряжения: Кратковременные падения ниже 10V во время работы – признак плохого контакта, слабого АКБ или неисправного генератора.
• Дребезг: Множественные хаотичные импульсы вместо ровной линии – короткое замыкание в обмотке клапана, неисправное реле, сбой блока управления.
• Отсутствие сигнала: Нет напряжения при активации кондиционера – обрыв цепи, срабатывание защиты по давлению, неисправность датчиков системы, ошибки ЭБУ.

Дополнительно анализируется токовая нагрузка (через токовые клещи). Резкие скачки тока при запуске компрессора или превышение номинала указывают на механические проблемы: заклинивание подшипников, задиры в поршневой группе, перегрузку из-за некачественного хладагента.

Сигнал на осциллограмме	Возможная неисправность
Синусоида вместо прямоугольника	Внутреннее КЗ в катушке электромагнитной муфты
Напряжение ниже 9V при работе	Критическое падение напряжения в цепи, неисправность реле
Самопроизвольные отключения	Срабатывание термозащиты, низкий уровень хладагента

Исследование неисправностей стартера: падение напряжения

Осциллограф фиксирует динамику просадки напряжения в бортовой сети при включении стартера, что невозможно отследить мультиметром из-за инерционности его измерений. Кривая напряжения на экране визуализирует не только глубину падения, но и его длительность, форму провала, а также восстановление номинала после отключения стартера. Это позволяет дифференцировать проблемы цепи питания от механических заклиниваний двигателя.

Основные точки подключения щупов: отрицательный вывод АКБ к массе двигателя (для контроля качества "земли"), положительный щуп – к клемме втягивающего реле стартера (оценка потерь в силовой цепи). Сравнение осциллограмм на входе и выходе стартера выявляет сопротивление в контактных группах, обмотках или силовых кабелях. Типичные неисправности проявляются характерными отклонениями формы сигнала от эталонной.

Анализ осциллограмм падения напряжения

Ключевые параметры для диагностики:

• Глубина просадки: Норма – 8–10В (бензин) или 6–8В (дизель). Падение ниже 5В указывает на критическое сопротивление цепи.
• Форма кривой: Резкий провал с последующей стабилизацией – признак исправности. "Ступенчатость" или колебания сигнализируют о плохих контактах.
• Время восстановления: Затяжной возврат к 12В после остановки стартера – симптом слабой АКБ или окисления клемм.

Характер провала	Вероятная причина	Точка проверки
Глубокое падение (>11В) с медленным восстановлением	Разряженный АКБ, сульфатация пластин	Напряжение на клеммах АКБ без нагрузки
Резкие скачки в нижней точке осциллограммы	Подгорание контактов втягивающего реле	Сравнение сигналов на входе/выходе реле
Разница просадки на АКБ и стартере >2В	Коррозия кабелей массы или питания	Падение на участке "АКБ–стартер"

Особое внимание уделяют разнице напряжений между контрольными точками. Например, превышение падения на 0.5В на кабеле "массы" относительно эталонного заземления требует зачистки контактов. Анализ тока стартера через токовые клещи совместно с осциллограммой напряжения повышает точность диагностики механических неисправностей (износ втулок, задиры).

1. Подключить щупы к АКБ и силовому выводу стартера.
2. Запустить запись осциллографа перед включением зажигания.
3. Активировать стартер на 2–3 секунды.
4. Сравнить минимальные значения в точках замера.
5. Исследовать форму кривой на аномалии.

Калибровка осциллографа: настройка по эталонным сигналам

Калибровка осциллографа гарантирует точность измерений и достоверность диагностики. Процедура выполняется при первом запуске оборудования, после механических воздействий или при заметных отклонениях показаний.

Эталонные сигналы генерируются самим прибором либо внешними калибраторами. Они позволяют синхронизировать временную развертку, проверить амплитуду и скорректировать компенсацию пробников.

Порядок калибровки

1. Подключение пробников: Используйте штатные кабели. Подсоедините их к каналу и клемме CAL (обычно прямоугольный сигнал 1 kHz/1V).
2. Коррекция пробников: Вращайте подстроечный винт на щупе до получения идеальной прямоугольной формы без выбросов или завалов фронтов.
3. Проверка вертикальной шкалы: Убедитесь, что амплитуда эталона соответствует заявленному напряжению (например, 1V_p-p).
4. Калибровка временной базы: Сравните длительность периода сигнала с эталонной (1 мс для 1 kHz). При несовпадении используйте авто- или ручную калибровку в меню прибора.

Параметр	Эталонное значение	Допустимая погрешность
Амплитуда	1.00 V ±1%	≤ ±2%
Частота	1.000 kHz ±0.1%	≤ ±0.5%
Скважность	1:1 (50%)	±5%

Важно: При работе с высокочастотными сигналами (>50 MHz) используйте внешние калибраторы. Автоматическая калибровка встроенным генератором может быть недостаточно точной для таких задач.

Регулярная проверка сохраняет погрешность измерений в пределах паспортных характеристик прибора. Отклонения более 5% требуют сервисной юстировки.

Использование математических каналов для расчета параметров

Математические каналы позволяют преобразовывать исходные сигналы с датчиков в новые параметры через арифметические операции, функции или пользовательские формулы. Они создаются программно внутри осциллографа путём комбинации данных с физических каналов, что исключает необходимость подключения дополнительного оборудования.

Эта функция критична для анализа сложных взаимосвязей в системах автомобиля, где прямое измерение невозможно или экономически нецелесообразно. Результаты вычислений отображаются в реальном времени как отдельные графики, синхронизированные с исходными сигналами для корреляционного анализа.

Типовые применения в диагностике

• Расчёт мощности двигателя: Комбинация сигналов оборотов коленвала (частота) и крутящего момента (с датчика или через нагрузку на генератор) по формуле:
  P = (M × n) / 9549, где P – мощность (кВт), M – момент (Н·м), n – обороты (об/мин).
• Анализ расхода топлива: Умножение длительности импульса форсунки на скорость подачи топлива и количество цилиндров:
  Q = T_inj × K_flow × N_cyl, где Q – мгновенный расход.
• Определение скольжения АБС: Сравнение скоростей вращения колёс через формулу:
  S = ((ω₁ – ω₂) / max(ω₁, ω₂)) × 100%.

Цель расчёта	Исходные сигналы	Математическая операция
Угол опережения зажигания	Датчик распредвала, датчик детонации	Разность фаз импульсов + коррекция по детонации
Эффективность катализатора	Датчики кислорода (до/после катализатора)	Отношение амплитуд сигналов λpost / λpre
Потери компрессии	Датчик тока стартера, датчик ВМТ	Интегрирование тока по углу поворота коленвала

Для сложных расчётов (например, КПД турбины или тепловые потери) используются многоуровневые формулы с вложенными условиями. Автоматизация вычислений ускоряет диагностику скрытых дефектов: отклонения в производных параметрах (dP/dt, dM/dn) часто проявляются раньше, чем изменения в первичных сигналах.

Методика "Picture-in-Picture" для сравнения сигналов

Методика "Picture-in-Picture" (PiP) в автомобильном осциллографе позволяет одновременно отображать основной сигнал и увеличенный фрагмент другого сигнала в отдельном окне на экране. Это реализуется программными средствами прибора путем наложения двух независимых графиков в одной координатной сетке с сохранением временной синхронизации. Технология исключает необходимость переключения между каналами или ручного масштабирования, сокращая время диагностики.

Ключевое преимущество PiP – визуальное сопоставление параметров сигналов разных датчиков или систем в идентичные моменты времени. Например, синхронное отображение сигналов датчика коленвала (основной график) и форсунки (окно PiP) помогает выявить временные задержки впрыска. Окно PiP поддерживает независимую настройку масштаба по вертикали и горизонтали, что актуально при анализе высокочастотных помех или кратковременных событий.

Практическое применение

• Сравнение эталонных и реальных сигналов: наложение заводского графика из базы данных на текущие показания датчика.
• Контроль синхронизации: сопоставление фаз ГРМ и впрыска топлива при разных оборотах двигателя.
• Поиск корреляций неисправностей: параллельный анализ вибраций ДВС (через микрофонный датчик) и пропусков зажигания.

Режим PiP	Целевые системы	Измеряемые параметры
Датчик положения + форсунка	Топливоподача	Длительность импульса, временное смещение
ДПКВ + сигнал зажигания	Система зажигания	Угол опережения, стабильность искрообразования
Датчик кислорода + ШИМ регулятора холостого хода	Система управления ДВС	Корреляция обогащения смеси и положения РХХ

Важно: для точного сравнения сигналов через PiP требуется жесткая синхронизация по триггеру (например, по цилиндру №1) и идентичная развертка. При диагностике прерывистых неисправностей рекомендуется сохранять оба графика в памяти осциллографа для последующего детального анализа.

Настройка триггерных режимов для "ловли" плавающих ошибок

Плавающие ошибки проявляются нерегулярно и кратковременно, что усложняет их диагностику стандартными методами. Триггерные режимы осциллографа позволяют автоматически фиксировать сигнал только при выполнении заданных аномальных условий, исключая ручной поиск в длинных записях.

Ключевая задача – корректно определить параметры срабатывания триггера, соответствующие симптомам неисправности. Это требует анализа характера ошибки (например, провалы напряжения, скачки частоты) и выбора подходящего типа триггера для целевого сигнала (ДАД, ДПРВ, CAN-шина и т.д.).

Стратегии настройки

Используйте комбинацию режимов для сложных случаев:

• Триггер по напряжению: Фиксация скачков/провалов. Установите порог срабатывания ниже минимально допустимого уровня (например, 10.5В для бортовой сети) и гистерезис для исключения ложных срабатываний.
• Триггер по времени: Обнаружение нарушений длительности импульсов (например, сигналов ДПРВ). Задайте минимальную/максимальную длительность для захвата аномалий.
• Триггер по паузе: Фиксация пропадания сигнала (обрыв ДПКВ, сбои CAN). Активируется при отсутствии фронта сигнала дольше заданного интервала.

Для редких событий настройте предтриггерную запись (80-90% буфера), сохраняющую данные до срабатывания. При диагностике помех применяйте маскирующий триггер, игнорирующий заведомо исправные участки сигнала.

Тип ошибки	Рекомендуемый триггер	Пример параметров
Провалы напряжения	По уровню (ниже порога)	Порог: 11.0В, Гистерезис: 0.5В
Случайные помехи	По длительности импульса	Мин. длительность: 50 мкс
Обрыв датчика	По паузе	Время ожидания: 2 мс

Повышайте точность, комбинируя условия через логику И/ИЛИ (например, падение напряжения И превышение длительности). Тестируйте настройки на заведомо неисправной системе, постепенно сужая параметры триггера для отсечения ложных событий.

Правила безопасности при подключении к высоковольтным цепям

Перед подключением осциллографа к системам зажигания, датчикам форсунок или другим цепям с напряжением выше 60В убедитесь, что измерительные щупы соответствуют номинальному напряжению цепи. Никогда не используйте стандартные низковольтные пробники для контакта с компонентами системы зажигания, генератора или высоковольтными шинами гибридных автомобилей – это гарантированно выведет оборудование из строя и создаст угрозу поражения током.

Всегда применяйте специализированные делительные пробники (например, 1:100 для систем зажигания) и проверяйте целостность их изоляции перед работой. Убедитесь, что заземляющий провод осциллографа подключен к "массе" автомобиля в первую очередь – до соединения с измеряемой точкой. Избегайте касаний металлических частей щупов при включенном зажигании.

Обязательные процедуры

1. Отключите подачу топлива – переведите двигатель в аварийный режим или снимите предохранитель бензонасоса для предотвращения запуска
2. Используйте только одну руку при подключении пробников к высоковольтным точкам, вторую держите в кармане
3. Применяйте диэлектрические коврики под ногами и инструмент с изолированными рукоятками

• Запрещено проводить измерения в условиях повышенной влажности
• Требуется визуальный контроль цепей на предмет повреждённой изоляции
• Обязательная проверка отсутствия напряжения пробником-индикатором перед физическим контактом

Компонент	Пиковое напряжение	Тип пробника
Катушка зажигания (первичная обмотка)	300-400В	1:10 / 500V
Высоковольтные провода	20-40кВ	Ёмкостной / 100:1
Генератор (фаза)	50-100В	1:1 / 100V

После завершения измерений первым отключайте сигнальный провод пробника от тестируемой точки, лишь затем отсоединяйте заземляющий клип. Храните высоковольтные пробники в защитных футлярах с закрытыми контактами – случайное касание оголённых наконечников может привести к разряду остаточной энергии.

Интерпретация помех: как отличить артефакт от поломки

Помехи на осциллограмме – любые отклонения от ожидаемой формы сигнала. Их источники делятся на две категории: временные артефакты, вызванные внешними факторами или настройками оборудования, и неисправности компонентов автомобиля. Ошибочная трактовка артефакта как поломки ведёт к неоправданному ремонту, а игнорирование истинной неисправности – к усугублению проблемы.

Артефакты возникают из-за электромагнитных наводок (например, от катушек зажигания), плохого контакта щупов, вибрации проводки или некорректных настроек осциллографа (неверная синхронизация, высокий уровень шума). Они хаотичны, нестабильны и часто исчезают при изменении условий измерения. Поломка же проявляется стабильно и закономерно, повторяясь при одинаковых режимах работы двигателя или системы.

Ключевые различия и методы анализа

• Стабильность проявления:
  • Артефакт: Нерегулярное возникновение, форма и амплитуда помехи меняются от замера к замеру.
  • Поломка: Помеха стабильно воспроизводится при одинаковых условиях (обороты, нагрузка, температура).
• Зависимость от внешних факторов:
  • Артефакт: Исчезает или меняется при:
    • Перестановке точки заземления осциллографа.
    • Отключении соседних потребителей.
    • Фиксации проводов датчика/компонента.
    • Корректировке настроек осциллографа (фильтры, вольт/деление).
  • Поломка: Сохраняется независимо от манипуляций с осциллографом или проводкой.
• Характер помехи:
  • Артефакт: Часто выглядит как случайные "иглы", "шум" на всей линии сигнала, периодические всплески без привязки к рабочим циклам агрегата.
  • Поломка: Имеет предсказуемую форму и привязку к событиям (например, пропуски зажигания в определенных цилиндрах, сбои сигнала ДПКВ при конкретной частоте вращения).
• Сравнение с эталоном:
  • Артефакт: Основная форма "полезного" сигнала (например, синусоида ДПКВ, прямоугольник ДПРВ) обычно сохранена, помеха накладывается поверх.
  • Поломка: Искажена сама базовая форма сигнала (неправильная амплитуда, длительность, угол фронта, отсутствие участков).

Практическая проверка: При подозрении на артефакт проведите замер на заведомо исправном аналогичном узле (если возможно) или временно замените датчик/компонент. Сравните сигналы в идентичных условиях. Если помеха исчезла – причина в проверяемом элементе.

Список источников

• Митькин Г.Г. "Диагностика электронных систем автомобиля". Учебное пособие. – М.: Академия, 2018.
• Скотт Д. "Осциллографы: основы измерений и применения в автомобиле". – СПб.: БХВ-Петербург, 2020.
• Руководство по эксплуатации автомобильного осциллографа Hantek 1008C. – Hantek, 2019.
• Статьи журнала "Автоэлектроника" за 2019-2021 гг.
• Форум "Авто диагностика и ремонт": раздел "Осциллографы в диагностике".
• Онлайн-ресурс "Autoscan.ru": материалы по использованию осциллографов в автомобиле.

Видео: Как научиться пользоваться Осциллографом


• Toyo Observe GSi-5 - обзор зимних шин, отзывы покупателей, актуальные цены

• Всё о новой Ладе Икс-Рей - характеристики, стоимость и фото

• Новое поколение Kia Mohave 2026 - чего ждать
