Автомобильный термостат - устройство, принцип работы и эксплуатация

Статья обновлена: 18.08.2025

Термостат – ключевой элемент системы охлаждения двигателя, выполняющий функцию автоматического регулятора температурного режима.

Его корректная работа напрямую влияет на эффективность прогрева мотора, оптимальный температурный баланс при эксплуатации и предотвращение критического перегрева силового агрегата.

В статье детально разберем устройство термостата, его принцип действия на основе физических свойств материалов, изучим типовую схему включения в контур охлаждения и предоставим практические рекомендации по диагностике неисправностей и замене узла.

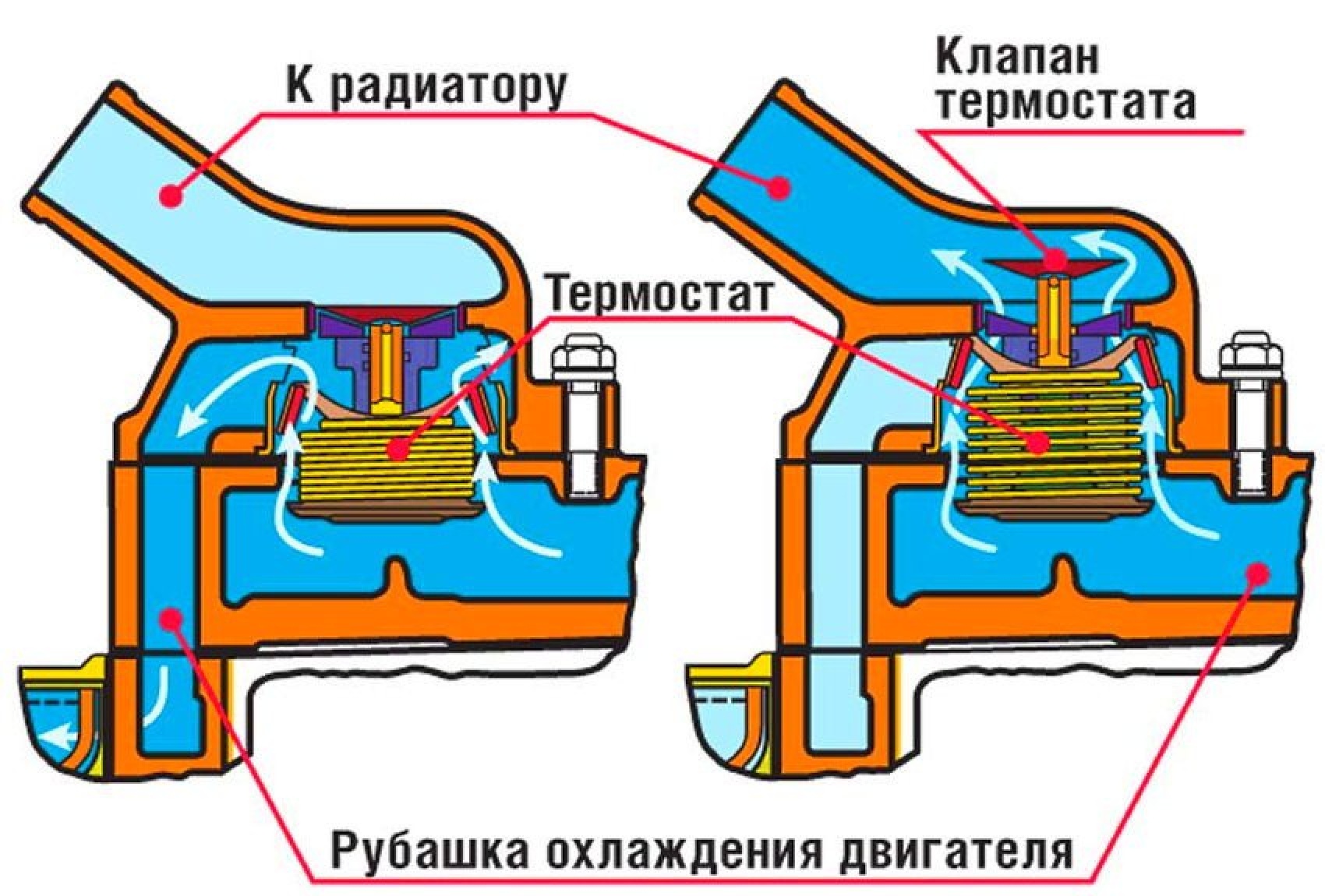

Место термостата в контуре охлаждающей жидкости

Термостат интегрируется в малый контур системы охлаждения двигателя, располагаясь между рубашкой охлаждения силового агрегата и верхним патрубком радиатора. Его корпус жестко фиксируется на блоке цилиндров или в корпусе водяного насоса, обеспечивая прямой контакт с нагреваемой антифризом средой.

Главная задача устройства – автоматическое перенаправление потока ОЖ по одному из двух путей в зависимости от температуры:

  • При непрогретом двигателе термостат блокирует доступ к радиатору, замыкая антифриз внутри малого контура: помпа → рубашка двигателя → термостат → помпа.
  • При достижении рабочей температуры (обычно 85–95°C) термостат открывает магистраль к радиатору, переводя ОЖ в большой контур: помпа → двигатель → термостат → радиатор → помпа.

Критически важно обеспечить герметичность соединений патрубков термостата с рубашкой охлаждения и радиатором. Нарушение уплотнений провоцирует подсос воздуха или утечку антифриза, что нарушает температурный режим двигателя.

Ключевые функции: ускорение прогрева и поддержание температуры

Термостат блокирует циркуляцию антифриза через радиатор при холодном запуске двигателя, направляя жидкость по малому контуру только внутри мотора и отопителя. Это минимизирует теплоотдачу в систему охлаждения, позволяя двигателю достичь рабочей температуры на 40-60% быстрее.

При достижении заданного температурного порога (обычно 85-95°C) клапан термостата начинает открываться, постепенно подключая большой контур с радиатором. Термочувствительный элемент (восковой наполнитель или жидкость) внутри корпуса расширяется, регулируя степень открытия клапана для смешивания горячего и охлаждённого потоков ОЖ.

Принцип поддержания температурного баланса

Термостат непрерывно адаптирует поток антифриза в трёх режимах:

  • Полное закрытие (прогрев) – клапан перекрывает патрубок к радиатору
  • Промежуточное положение – частичное смешивание контуров при средних нагрузках
  • Полное открытие – максимальный поток через радиатор при экстремальных температурах
Состояние двигателя Положение клапана Циркуляция ОЖ
Холодный запуск Закрыт Малый контур (двигатель + печка)
Рабочая температура Частично открыт Комбинированный поток
Перегрев (≥100°C) Полностью открыт Полный цикл через радиатор

Критические последствия неисправностей: заклинивание в открытом положении вызывает длительный прогрев и повышенный износ, а в закрытом – гарантированны перегрев и деформация ГБЦ. Регулярная проверка включает визуальный осмотр корпуса на течи и измерение фактической температуры открытия термостата.

Физические компоненты корпуса термостата

Корпус термостата представляет собой цельнолитую конструкцию, изготавливаемую преимущественно из алюминия или латуни. Эти материалы выбраны за их высокую теплопроводность, необходимую для быстрого реагирования на изменения температуры охлаждающей жидкости, коррозионную стойкость в агрессивной среде антифриза и достаточную механическую прочность.

Основная часть корпуса разделена на две функциональные камеры: верхнюю и нижнюю. Верхняя камера служит вместилищем для ключевого элемента – термочувствительного наполнителя (обычно воскового термоэлемента) и исполнительного механизма (штока). Нижняя камера формирует каналы для протока охлаждающей жидкости и содержит посадочные места для клапанов.

Конструктивные элементы корпуса

Ключевыми физическими компонентами корпуса являются:

  • Фланец крепления: Расположен в верхней части корпуса и снабжен отверстиями для болтов или шпилек, обеспечивающих надежную фиксацию термостата в посадочном гнезде двигателя или корпусе термостата (если он съемный).
  • Штуцеры (Патрубки):
    • Входной штуцер малого круга (от двигателя): Обеспечивает подвод нагретой жидкости от двигателя к термостату.
    • Выходной штуцер малого круга (к насосу/двигателю): Служит для отвода жидкости обратно в двигатель по малому кругу, когда основной клапан закрыт.
    • Выходной штуцер большого круга (к радиатору): Направляет жидкость в радиатор для охлаждения, когда основной клапан открыт.
    Штуцеры имеют стандартизированную форму (часто коническую или с буртиком) и диаметр для плотной посадки резиновых патрубков системы охлаждения, фиксируемых хомутами. Обычно изготавливаются как часть корпуса из того же материала.
  • Седла клапанов: Точные кольцевые поверхности внутри нижней камеры корпуса, обработанные для обеспечения герметичного прилегания клапанов термостата в закрытом состоянии:
    • Седло основного клапана: Расположено вокруг выходного штуцера большого круга (к радиатору).
    • Седло перепускного (байпасного) клапана: Расположено вокруг выходного штуцера малого круга (к насосу).
  • Уплотнительные поверхности: Гладкие привалочные плоскости на фланце корпуса. На них устанавливается прокладка или уплотнительное кольцо для предотвращения утечки охлаждающей жидкости в месте крепления термостата к двигателю или корпусу.
  • Выступ или направляющая: Часто присутствует внутри корпуса для точной фиксации и центровки термочувствительного элемента и штока.
  • Перепускное отверстие (Jiggle Valve Hole): Небольшое калиброванное отверстие, обычно просверленное в тарелке основного клапана (реже в корпусе рядом с седлом). Предназначено для стравливания воздушных пробок из системы охлаждения при заполнении и обеспечения минимальной циркуляции жидкости даже при закрытом основном клапане.
Компонент Корпуса Основная Функция
Фланец крепления Фиксация термостата в посадочном месте
Входной штуцер (малый круг) Подвод горячей жидкости от двигателя
Выходной штуцер (малый круг) Отвод жидкости по малому кругу (клапан закрыт)
Выходной штуцер (большой круг) Отвод жидкости к радиатору (клапан открыт)
Седло основного клапана Герметизация выхода к радиатору в закрытом состоянии
Седло перепускного клапана Герметизация выхода малого круга в открытом состоянии основного клапана
Уплотнительные поверхности Место установки прокладки/уплотнения для герметичности узла крепления
Перепускное отверстие (Jiggle Valve) Стравливание воздуха, минимальная циркуляция при закрытом клапане

Конструкция основного клапана и перепускного канала

Основной клапан представляет собой тарельчатый затвор, соединённый штоком с термочувствительным элементом. Изготавливается из латуни, алюминия или композитных материалов, имеет уплотнительную кромку для плотного прилегания к седлу в закрытом состоянии. Его диаметр рассчитан на пропуск основного потока охлаждающей жидкости при достижении рабочей температуры двигателя.

Перепускной канал – это байпасное отверстие меньшего сечения, интегрированное в корпус термостата или конструкцию основного клапана. Канал напрямую связывает выходной патрубок двигателя с входным патрубком помпы, обеспечивая циркуляцию по малому кругу. При открытии основного клапана его корпус механически перекрывает перепускной канал, перенаправляя поток жидкости.

Принцип взаимодействия элементов

Ключевые особенности конструкции:

  • Термоэлемент расширяется при нагреве, толкая шток и открывая основной клапан
  • Закрытое положение клапана: перепускной канал полностью открыт, основной контур заблокирован
  • Промежуточное положение: пропорциональное перекрытие перепускного канала при частичном открытии основного клапана
  • Полное открытие: основной клапан максимально поднят, перепускной канал полностью перекрыт

Синхронность работы обеспечивается единым штоком и профилем клапана, где движение вверх одновременно открывает основной проток и перекрывает байпасный канал. Зазоры между штоком и направляющей не превышают 0.05-0.1 мм для предотвращения перекосов.

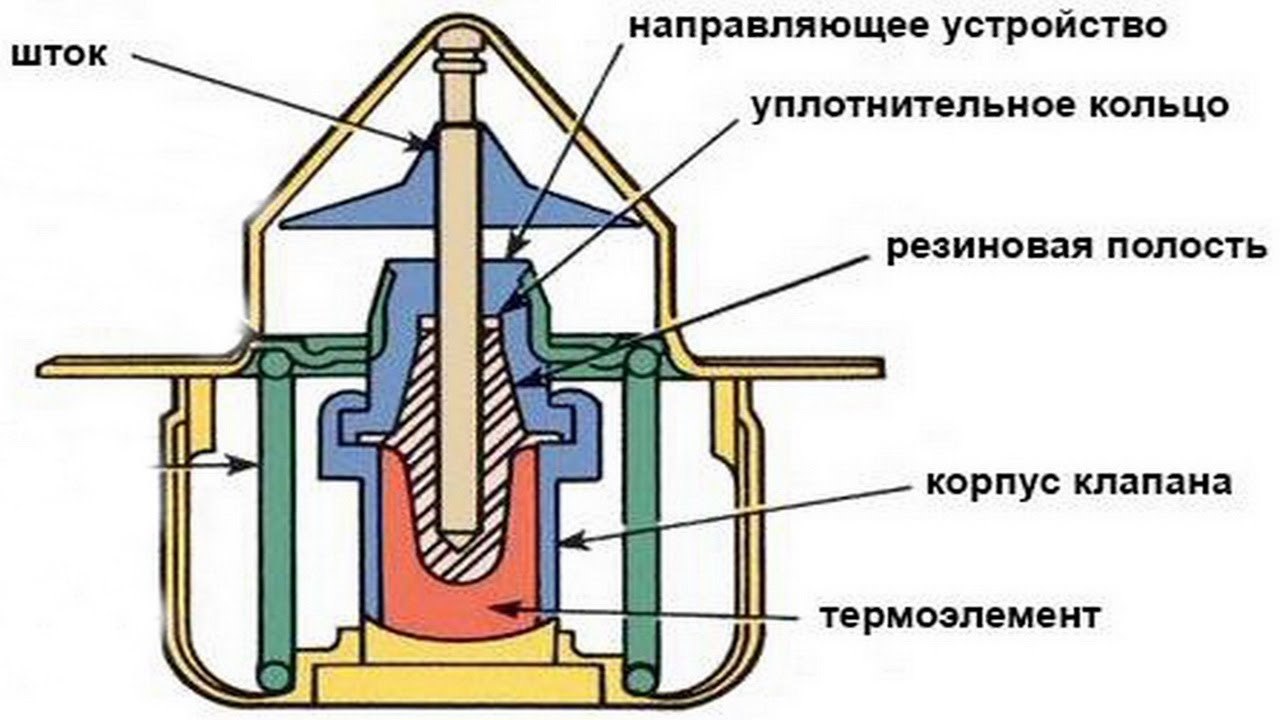

Строение термочувствительного элемента (восковой капсулы)

Термочувствительный элемент представляет собой герметичный металлический цилиндр (гильзу), заполненный специальным гранулированным воском с высоким коэффициентом теплового расширения. Внутри восковой массы размещен резиновый уплотнительный вкладыш или эластичная мембрана, контактирующая с металлическим штоком.

Шток свободно выходит из корпуса капсулы через сальниковое уплотнение, обеспечивающее герметичность системы. На противоположном конце гильзы расположена неподвижная направляющая втулка, фиксирующая положение штока при отсутствии температурного воздействия. Корпус элемента жестко закреплен в корпусе термостата.

Ключевые компоненты капсулы

  • Металлическая гильза – медный или латунный цилиндр, передающий тепло от ОЖ воску
  • Терморасширительный состав – смесь церезина и графита с точной температурой плавления
  • Резиновый буфер – преобразует давление расширяющегося воска в движение штока
  • Выдвижной шток – стальной стержень, механически связанный с клапаном термостата
  • Возвратная пружина – обеспечивает обратный ход штока при охлаждении
Компонент Материал Функция
Корпус капсулы Латунь/медь Теплопередача, защита внутренних компонентов
Термовоск Парафино-графитовая смесь Создание давления при плавлении
Резиновый вкладыш Термостойкая резина Преобразование расширения в линейное движение

Роль возвратной пружины в механизме

Возвратная пружина обеспечивает закрытие основного клапана термостата при снижении температуры охлаждающей жидкости. Когда антифриз остывает ниже рабочей температуры (обычно 80–95°C в зависимости от модели), восковой элемент внутри термосилового цилиндра сжимается, теряя объем. Без внешнего усилия клапан остался бы в промежуточном положении, что нарушило бы циркуляцию.

Пружина создает постоянное механическое давление, направленное против движения штока при открытии. Это гарантирует полное и своевременное перекрытие потока жидкости через радиатор при охлаждении. Сила натяжения рассчитана так, чтобы преодолевать лишь сопротивление сжимающегося воска, не препятствуя его расширению при нагреве.

Ключевые функции и требования

  • Синхронизация работы: Закрывает клапан одновременно с уменьшением объема термоэлемента.
  • Герметичность в закрытом состоянии: Исключает паразитную циркуляцию через радиатор на "холодном" двигателе.
  • Коррозионная стойкость: Изготавливается из пружинной стали с антикоррозионным покрытием для работы в агрессивной среде тосола.
  • Точность усилия: Слишком жесткая пружина замедлит открытие термостата, слабая – вызовет неполное закрытие.
Состояние термостата Действие возвратной пружины
Двигатель холодный Удерживает основной клапан закрытым, направляя жидкость по малому кругу
Снижение температуры после нагрева Принудительно перемещает шток в исходное положение
Критический износ пружины Приводит к заклиниванию клапана в полуоткрытом состоянии и перегреву

Принцип расширения термоэлемента при нагреве

Термоэлемент термостата содержит герметичную камеру, заполненную термочувствительным воском (церезином) с высокой степенью объемного расширения. При контакте с охлаждающей жидкостью, нагретой до заданной температуры, воск начинает плавиться, переходя из твердого состояния в жидкое.

Фазовый переход сопровождается значительным увеличением объема вещества (до 15-20%). Расширяющийся воск оказывает давление на резиновую мембрану или поршень в камере, что приводит к механическому выдвижению штока. Это линейное перемещение передается на основной клапан термостата, открывая путь для потока охлаждающей жидкости через радиатор.

Ключевые физические закономерности

Процесс регулируется двумя основными принципами:

  • Тепловое расширение: коэффициент объемного расширения воска в 5-7 раз выше, чем у металлов корпуса.
  • Фазовый переход: наибольшее расширение происходит при температуре плавления состава (например, 82°C или 95°C).

Точность срабатывания обеспечивается свойствами воскового состава:

Компонент смеси Влияние на параметры
Медная пыль Увеличивает скорость теплопередачи
Графит Стабилизирует расширение
Алюминиевый порошок Корректирует температурный гистерезис

Важно: После снижения температуры воск затвердевает и сжимается, позволяя возвратной пружине закрыть клапан. Цикличность процесса обеспечивает поддержание оптимального температурного диапазона двигателя без участия электронных систем.

Механическое преобразование расширения в движение штока

Основным рабочим элементом термостата является герметичный цилиндр (сильфон), заполненный термочувствительным воском. При нагреве охлаждающей жидкости, омывающей корпус термостата, тепло передается воску внутри цилиндра.

Воск обладает высоким коэффициентом теплового расширения: при достижении заданной температуры плавления (например, 82°C, 88°C или 92°C) он начинает переходить из твердого состояния в жидкое, значительно увеличиваясь в объеме. Это расширение создает сильное внутреннее давление внутри сильфона.

Принцип работы механизма

Принцип работы механизма

Давление расширяющегося воска воздействует на резиновую мембрану или поршень, расположенный внутри сильфона. Эта мембрана жестко соединена со стальным штоком, выведенным наружу цилиндра.

Линейное перемещение штока происходит за счет:

  1. Несжимаемости жидкого воска в расплавленном состоянии
  2. Жесткости конструкции сильфона, не позволяющей ему расширяться радиально
  3. Направляющей втулки, фиксирующей траекторию движения штока

Сила перемещения штока рассчитывается так, чтобы преодолеть:

  • Сопротивление возвратной пружины
  • Силу трения в уплотнениях
  • Механическую нагрузку от клапана термостата

При остывании жидкости воск затвердевает и сжимается. Возвратная пружина создает усилие для втягивания штока в исходное положение, закрывая клапан и прекращая циркуляцию через радиатор.

Закрытое состояние клапана при холодном двигателе

При запуске непрогретого двигателя основной термостатический клапан остается полностью закрытым, блокируя прямой путь охлаждающей жидкости к радиатору. Это состояние удерживается до достижения антифризом заданной производителем температуры срабатывания (обычно 80-95°C). Физическую блокировку обеспечивает твердый термочувствительный наполнитель (чаще воск) внутри цилиндра термоэлемента, находящийся в сжатом твердом состоянии.

Закрытый клапан перенаправляет поток ОЖ по малому кругу: жидкость циркулирует только через рубашку охлаждения двигателя и радиатор отопителя салона, минуя основной радиатор. Такая схема обеспечивает:

  • Минимальные теплопотери в начальной фазе прогрева
  • Быстрый выход двигателя на рабочую температуру
  • Сокращение времени прогрева салона в холодных условиях

Напряжение пружины удерживает клапан в закрытом положении до начала плавления термоэлемента. Принципиальная схема циркуляции в этом режиме:

Компонент системыСтатус протока
Термостат (основной клапан)Закрыт
Перепускной канал (байпас)Открыт
Рубашка охлаждения двигателяАктивная циркуляция
Радиатор отопителяАктивная циркуляция
Основной радиаторБез циркуляции

Критически важно: Зависание клапана в закрытом состоянии после прогрева вызывает перегрев двигателя. Признаки неисправности включают:

  1. Длительный прогрев до рабочих показателей
  2. Стремительный рост температуры при нагрузке
  3. Отсутствие циркуляции через верхний патрубок радиатора

Проверку работоспособности термостата выполняют, контролируя нагрев входного и выходного патрубков радиатора после достижения двигателем рабочей температуры – при исправном узле они прогреваются одновременно с началом открытия клапана.

Начало открытия термостата при достижении пороговой температуры

При нагреве охлаждающей жидкости до заданного производителем температурного диапазона (обычно 80–95°C) внутри термоэлемента термостата происходит критическое изменение физического состояния рабочего наполнителя. Твердый воск или аналогичное вещество в герметичной капсуле начинает интенсивно плавиться, вызывая значительное увеличение объема.

Расширяющийся наполнитель создает давление на стенки капсулы и выталкивает шток, механически соединенный с основным клапаном. Это преодолевает сопротивление возвратной пружины, и клапан начинает поступательное смещение от седла корпуса, формируя начальный зазор для циркуляции жидкости.

Ключевые этапы процесса

Последовательность срабатывания термостата:

  1. Достижение пороговой температуры: Охлаждающая жидкость прогревается до нижней границы рабочего диапазона термостата.
  2. Фазовый переход наполнителя: Воск плавится, увеличиваясь в объеме на 15–20%.
  3. Механическое воздействие: Расширение деформирует капсулу, передавая усилие на шток клапана.
  4. Преодоление усилия пружины: Клапан отходит от седла на 1–3 мм, открывая начальный поток в большой контур.
Параметр Характеристика
Температура начала открытия Указана на корпусе термостата (пример: 87°C)
Ход клапана при старте Минимальный (до 3 мм), обеспечивает дозированную подачу
Полное открытие Происходит при температуре на 5–10°C выше начальной

Важно: Неполное открытие на стартовом этапе предотвращает температурный шок двигателя. Жидкость поступает в радиатор дозированно, обеспечивая плавную стабилизацию теплового режима. Неисправность проявляется в задержке открытия или отсутствии начального хода клапана.

Регулирование потока через радиатор при частичном открытии

При нагреве двигателя до рабочей температуры термостат начинает плавно открываться, пропуская часть охлаждающей жидкости в радиатор. Этот процесс обеспечивается конструкцией основного клапана, который оснащен специальным медным термоэлементом или восковым наполнителем. При частичном открытии между клапаном и седлом корпуса образуется регулируемая щель, ограничивающая объем потока ОЖ в радиатор.

Величина открытия клапана строго зависит от текущей температуры антифриза: чем сильнее нагрев, тем больше расширяется термоэлемент и шире раскрывается проход. Такое дозирование позволяет поддерживать оптимальный тепловой баланс, когда двигателю требуется интенсивное охлаждение, но без резкого перепада температур. Одновременно часть жидкости продолжает циркулировать по малому кругу через байпасный канал, обеспечивая равномерный прогрев.

Особенности гидродинамики при частичном открытии

В режиме регулируемого потока возникают ключевые эффекты:

  • Турбулентность потока – при прохождении через суженный клапанный зазор скорость жидкости возрастает, вызывая завихрения
  • Перераспределение давления – на входе в радиатор создается зона повышенного давления, улучшающая заполнение трубок
  • Кавитационные риски – резкое падение давления за клапаном может провоцировать образование пузырьков пара

Для минимизации негативных последствий производители применяют:

  1. Клапаны с профилированной поверхностью, снижающей гидравлическое сопротивление
  2. Антикавитационные фаски на седлах
  3. Стабилизирующие перепускные каналы в корпусе термостата
Параметр Малый круг Частичное открытие Полное открытие
Поток через радиатор 0% 30-70% 95-100%
Скорость ОЖ в рубашке Низкая Пиковая Высокая

Критически важно: Неисправность термостата в режиме частичного открытия (например, заклинивание в промежуточном положении) вызывает хронический перегрев двигателя из-за недостаточного охлаждения и повышенную нагрузку на помпу из-за турбулентности. Регулярная проверка работоспособности клапана при ТО исключает такие риски.

Полное открытие клапана в режиме максимального охлаждения

При превышении пороговой температуры (обычно 90-95°C) термоэлемент термостата расширяется до предела, полностью преодолевая сопротивление возвратной пружины. Это приводит к максимальному подъёму основного клапана, который занимает вертикальное положение параллельно потоку охлаждающей жидкости. Одновременно перепускной клапан, жёстко связанный с основным, герметично перекрывает малый контур циркуляции.

В таком состоянии антифриз направляется исключительно по большому кругу: из водяной рубашки двигателя через радиатор, где интенсивно охлаждается встречным воздухом или вентилятором. Полное открытие обеспечивает минимальное гидравлическое сопротивление на пути жидкости, что позволяет достичь пиковой производительности системы охлаждения и предотвратить критический перегрев силового агрегата даже при экстремальных нагрузках.

Ключевые аспекты работы в режиме полного открытия

Эффективность процесса зависит от нескольких факторов:

  • Скорость срабатывания: Современные термостаты с двухкомпонентным воском обеспечивают полное открытие за 3-7 секунд после достижения критической температуры.
  • Пропускная способность: Диаметр клапана должен соответствовать сечению патрубка радиатора (обычно 45-60 мм) для исключения ограничения потока.
  • Герметичность малого контура: Перепускной клапан должен блокировать >95% жидкости, иначе часть антифриза циркулирует без охлаждения.
ПараметрНормальное состояниеРежим полного открытия
Положение клапанаЧастично открыт (30-70%)100% открытие (угол ≥85°)
ЦиркуляцияКомбинированная (малый + большой круг)Только большой круг через радиатор
Температура срабатыванияНачало открытия при 80-85°CПолное открытие при 90-100°C

Для поддержания работоспособности режима критически важно использовать термостаты с точной калибровкой температуры открытия, избегать смешивания антифризов разных типов и контролировать отсутствие воздушных пробок в системе. Неисправность (заклинивание в закрытом положении) приводит к мгновенному перегреву двигателя, тогда как несвоевременное открытие увеличивает расход топлива и износ деталей.

Диапазон рабочих температур открытия термостатов

Температура начала открытия термостата определяется конструкцией его термоэлемента и варьируется в зависимости от модели двигателя. Стандартные значения для большинства современных автомобилей лежат в диапазоне 75–95°C. При достижении пороговой температуры восковый наполнитель расширяется, преодолевая сопротивление пружины, и толкает клапан.

Точное значение указывается на корпусе термостата или в технической документации ТС. Отклонение от нормы всего на 5–7°C приводит к нарушениям в работе системы охлаждения: раннее открытие замедляет прогрев двигателя, позднее – провоцирует перегрев.

Типовые параметры для разных двигателей

Тип двигателя Начало открытия (°C) Полное открытие (°C)
Бензиновый атмосферный 82–88 95–100
Турбированный бензиновый 85–92 97–105
Дизельный 75–82 87–93
Гибридный 88–92 95–100

Критические факторы выбора:

  • Климатические условия: для жаркого климата используют термостаты с более ранним открытием (нижний порог диапазона)
  • Стиль эксплуатации: спортивная езда требует термостатов с повышенным порогом открытия
  • Тип охлаждающей жидкости: некоторые составы изменяют теплопроводность системы

Проверка соответствия: Прогрейте двигатель до рабочей температуры и контролируйте датчик ОЖ. При исправном термостате стрелка стабилизируется в зоне 90±5°C без скачков после открытия клапана.

Схема малого круга циркуляции охлаждающей жидкости

При запуске холодного двигателя термостат блокирует доступ охлаждающей жидкости к основному радиатору. Клапан термостата перекрывает патрубок, ведущий к верхнему бачку радиатора, и открывает путь жидкости через байпасный канал напрямую к входному патрубку водяного насоса. Это создает замкнутый контур циркуляции внутри рубашки охлаждения двигателя и магистралей отопителя салона.

Центральным элементом схемы малого круга является байпасная линия (перепускной канал), соединяющая выпускной коллектор двигателя с всасывающей стороной помпы. Нагретая жидкость последовательно проходит через головку блока цилиндров, блок двигателя, теплообменник печки и возвращается к насосу, минуя радиатор. Циркуляцию обеспечивает водяной насос, работающий от коленчатого вала.

Ключевые компоненты контура

  • Водяной насос (помпа) – создает давление для движения жидкости по малому кругу
  • Байпасный канал – соединяет выход двигателя с входом насоса
  • Термостат – блокирует основной патрубок радиатора до достижения рабочей температуры
  • Рубашка охлаждения двигателя – сеть каналов в блоке и ГБЦ для отвода тепла
  • Радиатор отопителя – теплообменник системы обогрева салона

Преимущество малого круга – быстрый прогрев мотора до оптимальной температуры (85–95°C) за счет минимального объема циркулирующей жидкости и отсутствия теплоотдачи в радиатор. Это сокращает время работы двигателя в режиме повышенного износа при низких температурах.

Схема большого круга через радиатор при открытии клапана

При достижении охлаждающей жидкостью температуры 85–95°C термостат открывает основной клапан, перенаправляя поток в большой круг. Этот режим активируется для интенсивного теплообмена, когда мощности малого круга недостаточно для поддержания оптимального температурного режима двигателя.

Нагретая жидкость из рубашки охлаждения блока цилиндров поступает в корпус термостата и через открытый клапан движется в верхний бачок радиатора. Далее она распределяется по тонким трубкам сердцевины, где отдает тепло воздушному потоку от вентилятора или встречного набегающего воздуха.

Траектория циркуляции жидкости:

  1. Выход из двигателя: Перегретая жидкость покидает водяную рубашку ГБЦ и БЦ.
  2. Проход через термостат: Открытый клапан направляет поток в радиатор.
  3. Верхний бачок радиатора: Жидкость распределяется по вертикальным трубкам.
  4. Сердцевина радиатора: Тепло отводится через алюминиевые/медные соты.
  5. Нижний бачок: Охлажденная жидкость собирается на выходе.
  6. Обратная подача: Помпа всасывает жидкость через нижний патрубок и нагнетает в двигатель.

Распределение потоков при промежуточных положениях

В процессе прогрева двигателя термостат находится в промежуточном состоянии, частично открывая основной клапан и регулируя байпасный. Это создает комбинированный путь для охлаждающей жидкости, направляя часть потока через радиатор, а часть – по малому кругу через рубашку двигателя и помпу. Точное соотношение потоков зависит от текущей температуры антифриза и конструктивных особенностей термоэлемента.

Такое смешанное циркулирование обеспечивает плавную терморегуляцию, предотвращая резкие скачки температуры. Жидкость из блока цилиндров разделяется: меньшая часть охлаждается в радиаторе, а большая возвращается в двигатель для поддержания оптимального теплового режима. Это критически важно для равномерного прогрева и защиты от теплового удара при выходе на рабочий диапазон 85–95°C.

Ключевые особенности работы

  • Пропорциональное регулирование: Степень открытия клапана прямо зависит от температуры антифриза – чем выше нагрев, тем больше поток через радиатор.
  • Балансировка давления: Синхронное движение основного и байпасного клапанов исключает гидроудары и кавитацию помпы.
  • Динамическая стабилизация: Автоматическая корректировка положения при колебаниях нагрузки двигателя (буксировка, подъем в гору).
Температура антифризаСостояние клапановРаспределение потока
70–85°CЧастично открыт основной, частично закрыт байпасный~30% в радиатор, ~70% по малому кругу
85–95°CОсновной открыт >80%, байпасный минимально открыт~80% в радиатор, ~20% по малому кругу

Важно: Износ подвижного штока или залипание клапана в промежуточном положении вызывает хронический недогрев или перегрев двигателя. Признак неисправности – колебания стрелки температуры на приборной панели в движении.

Различия в установке термостатов для разных моделей авто

Конструктивное исполнение термостатов варьируется в зависимости от марки и модели двигателя. Основные отличия заключаются в габаритных размерах корпуса, диаметре и количестве патрубков, а также в расположении крепежных элементов. Например, термостаты для двигателей V-образной компоновки часто имеют смещенный или угловой монтаж по сравнению с рядными моторами, где устанавливаются вертикально.

Температура открытия клапана – критически важный параметр, который строго индивидуален для каждой силовой установки. Установка термостата с неправильной калибровкой (например, 87°С вместо 92°С) неизбежно приведет к нарушениям теплового режима. Производители указывают специфические значения для каждой модели: у Volkswagen TSI это обычно 105°С, тогда как большинство атмосферных бензиновых двигателей используют 88-92°С.

Ключевые аспекты различий

  • Способ интеграции:
    • Классический вариант: отдельный съемный корпус (типично для старых моделей ВАЗ, ГАЗ)
    • Интегрированная конструкция: термоэлемент встроен в корпус термостата, который крепится напрямую к ГБЦ (современные Ford, Kia)
  • Направление патрубков: Угол отклонения и ориентация штуцеров должны точно соответствовать заводской трассировке системы охлаждения. Несовпадение на 10-15° вызывает перегиб шлангов.
Тип двигателя Особенности установки Примеры авто
Поперечно расположенный Ограниченное пространство, часто требуется демонтаж элементов впуска Renault Logan, Hyundai Solaris
Дизельный с EGR Дополнительный контур охлаждения отработавших газов, термостат с двумя клапанами Volkswagen Passat B7, BMW 320d
  1. Проверка ориентации: стрелка на корпусе должна указывать направление потока антифриза к радиатору.
  2. Герметизация соединений: Для моделей с алюминиевыми патрубками (Audi, Mercedes) обязательна замена уплотнительных колец во избежание течи.
  3. Прокачка системы: Автомобили с электронным управлением термостатом (например, BMW N-series) требуют принудительной адаптации через диагностический сканер.

Симптомы заклинивания в открытом положении

Двигатель продолжительное время не достигает рабочей температуры, особенно в холодную погоду или при движении на малых скоростях. Стрелка указателя температуры на приборной панели остается в синей зоне либо едва поднимается выше минимальной отметки даже после 15-20 минут работы мотора.

Печка салона подает слабый поток воздуха с недостаточно высокой температурой, что особенно заметно при прогреве автомобиля зимой. Расход топлива возрастает на 15-25% из-за постоянной работы двигателя в режиме обогащенной смеси, так как ЭБУ получает сигнал о "холодном" состоянии мотора.

Характерные признаки

  • Нижний патрубок радиатора нагревается одновременно с верхним при холодном запуске
  • Длительное отсутствие срабатывания вентилятора охлаждения (при исправной электрической цепи)
  • Замедленный прогрев масла в картере, что фиксируется сканером через данные с датчиков
  • Появление конденсата в выхлопной системе и моторном масле из-за низкой температуры ДВС
ПараметрНормаПри неисправности
Прогрев до +85°C5-10 минут25-40 минут
Рабочая температура85-95°C50-70°C
Нагрев патрубковВерхний горячий / Нижний теплыйОба патрубка одинаково горячие

Опасность длительной эксплуатации с данной неисправностью заключается в ускоренном износе ЦПГ из-за работы на обогащенной смеси, загрязнении масляной системы эмульсией и повышенных нагрузках на каталитический нейтрализатор.

Симптомы заклинивания термостата в закрытом положении

При заклинивании термостата в закрытом состоянии охлаждающая жидкость циркулирует только по малому кругу (через рубашку двигателя), не попадая в радиатор для полноценного охлаждения. Это приводит к критическому перегреву силового агрегата даже при невысокой нагрузке или умеренной температуре окружающей среды.

Основные признаки проявляются в работе системы охлаждения и поведении температурного датчика. Игнорирование этих симптомов ведет к деформации ГБЦ, прогарам прокладки, задирам поршневой группы и другим серьезным повреждениям двигателя.

Характерные признаки неисправности

  • Быстрый перегрев двигателя (стрелка температуры на приборной панели резко поднимается в красную зону) при движении в любом режиме.
  • Холодный нижний патрубок радиатора при прогретом двигателе (разница температур верхнего и нижнего патрубков превышает 40-50°C).
  • Активация вентилятора охлаждения на полную мощность без снижения температуры даже после запуска.
  • Пар из-под капота или бурление в расширительном бачке из-за закипания ОЖ.
  • Срабатывание аварийной сигнализации перегрева (красный индикатор температуры) на панели приборов.
Параметр Нормальная работа Термостат заклинил закрытым
Прогрев двигателя Равномерный до рабочей температуры (85-95°C) Экстремально быстрый (до 110-120°C за 5-7 минут)
Температура патрубков Верхний и нижний патрубки горячие Верхний патрубок горячий, нижний холодный
Работа вентилятора Периодическое включение/выключение Постоянная работа на максимальных оборотах

При появлении комплекса этих признаков немедленно прекратите эксплуатацию автомобиля. Дальнейшая езда с неисправным термостатом гарантированно вызовет капитальный ремонт двигателя из-за критических температурных нагрузок.

Признаки неполного открытия клапана термостата

Длительный прогрев двигателя до рабочей температуры – основной индикатор проблемы. Мотор достигает оптимального режима (обычно 85-95°C) заметно дольше обыного, особенно в холодную погоду. Это происходит из-за ограниченного потока антифриза через радиатор, когда клапан заклинивает в промежуточном положении или не открывается полностью.

Перегрев двигателя при нагрузке – критический симптом. На трассе или под горку температура стремительно растет, хотя на холостых оборотах или в городе может оставаться в норме. Недостаточное охлаждение возникает из-за малого объема жидкости, проходящего через радиатор для эффективного теплообмена.

Дополнительные характерные признаки

  • Холодный нижний патрубок радиатора после выхода мотора на рабочую температуру (верхний при этом горячий).
  • Скачкообразные показания датчика температуры: стрелка быстро поднимается при нагрузке и резко падает после сброса газа.
  • Повышенный расход топлива из-за постоянной работы двигателя в неоптимальном температурном режиме.
  • Снижение мощности ДВС и детонационные стуки (особенно в жару) по причине перегрева камер сгорания.

Важно! Указанные симптомы могут проявляться одновременно или частично. Для точной диагностики проверяют термостат методом нагрева в воде с контролем температуры начала открытия и хода клапана. Неисправный узел подлежит замене.

Опасность перегрева двигателя при неисправностях

Перегрев двигателя возникает при нарушении циркуляции охлаждающей жидкости, вызванном неисправностью термостата. Если клапан заклинивает в закрытом положении, антифриз блокируется в малом контуре радиатора, лишаясь возможности эффективного охлаждения. Это приводит к резкому росту температуры силового агрегата до критических значений за 3-5 минут работы.

Длительная эксплуатация с неработающим термостатом провоцирует кипение тосола, падение давления в системе и образование воздушных пробок. Теряется теплопередача, а датчики температуры начинают выдавать некорректные показания. Без оперативного реагирования водителя процесс быстро переходит в аварийную фазу с необратимыми последствиями для двигателя.

Ключевые последствия перегрева

  • Деформация ГБЦ и блока цилиндров: Алюминиевые детали коробятся при температуре свыше 110°C, нарушая плоскость прилегания.
  • Прогорание прокладки ГБЦ: Прорыв газов в охлаждающие каналы, смешивание масла с тосолом, белый дым из выхлопной трубы.
  • Трещины в головке блока: Локальные перегревы создают термические напряжения, особенно в зонах между клапанами.
  • Заклинивание поршневых колец: Потеря компрессии, попадание антифриза в камеру сгорания (гидроудар).
  • Разрушение шатунных вкладышей: Снижение вязкости масла при перегреве провоцирует масляное голодание и истирание подшипников.
Температурный диапазон Воздействие на двигатель
105-110°C Кипение тосола, падение давления
110-120°C Деформация ГБЦ, ускоренный износ резиновых патрубков
Свыше 120°C Расплавление поршней, задиры на цилиндрах, заклинивание коленвала

При первых признаках перегрева (рост стрелки температуры, пар из-под капота) необходимо немедленно заглушить двигатель. Попытки долить холодный антифриз в кипящую систему или запуск мотора после остывания без диагностики термостата многократно увеличивают риски капитального ремонта.

Проверка температуры патрубков на работающем двигателе

Для диагностики корректной работы термостата выполните замер температуры верхнего и нижнего патрубков радиатора на прогретом двигателе. Запустите мотор и дайте ему достичь рабочей температуры (80–95°C по указателю приборной панели). Используйте бесконтактный инфракрасный термометр или соблюдайте осторожность при ручном контроле во избежание ожогов.

Сравните показатели между входным (подведенным к верхнему бачку радиатора) и выходным (соединенным с нижним бачком) патрубками. Разница температур укажет на состояние термостата и циркуляцию антифриза. Обратите внимание на равномерность прогрева патрубков по всей длине и отсутствие локальных перегревов.

Интерпретация результатов

Нормальная работа термостата:

  • Верхний патрубок ощутимо горячий (55–85°C)
  • Нижний патрубок заметно холоднее (разница 15–30°C)
  • Оба патрубка прогреваются одновременно до открытия термостата

Признаки неисправности:

Симптом Верхний патрубок Нижний патрубок Вероятная причина
Перегрев двигателя Холодный Холодный Термостат заклинил в закрытом положении
Долгий прогрев Теплый Горячий Термостат постоянно открыт
Разница менее 10°C Горячий Горячий Недостаточная эффективность радиатора

Дополнительные рекомендации:

  1. Проверяйте температуру после срабатывания вентилятора
  2. Убедитесь в отсутствии воздушных пробок в системе
  3. Сравните показания с данными бортового датчика ОЖ через диагностический сканер

Диагностика термостата без снятия (тест на прогрев)

Диагностика термостата без снятия (тест на прогрев)

Для проверки работоспособности термостата без демонтажа потребуется наблюдать за поведением патрубков системы охлаждения при холодном запуске двигателя. Убедитесь, что отопитель салона выключен, а двигатель остыл до температуры окружающей среды (лучше проводить тест после ночной стоянки).

Запустите двигатель и дайте ему поработать на холостых оборотах. Внимательно контролируйте температуру антифриза по приборной панели или через диагностический сканер (при наличии). Одновременно проверяйте нагрев нижнего (ведущего к радиатору) и верхнего (от двигателя) патрубков рукой, соблюдая осторожность.

Этапы тестирования и интерпретация результатов

Ориентируйтесь на следующие временные и температурные маркеры:

  1. Первые 3-5 минут: Верхний патрубок должен постепенно нагреваться, нижний – оставаться холодным. Это подтверждает, что термостат закрыт и антифриз циркулирует по малому кругу.
  2. При достижении 85-90°C (рабочая температура для большинства авто): Нижний патрубок должен резко стать горячим. Это сигнализирует об открытии термостата и запуске циркуляции через радиатор.
  3. Отсутствие прогрева нижнего патрубка после выхода на рабочую температуру указывает на заклинивание термостата в закрытом положении.
  4. Нагрев обоих патрубков с первых минут – признак заклинивания в открытом состоянии.

Важные замечания: Если вентилятор охлаждения срабатывает до прогрева нижнего патрубка – это косвенно подтверждает неисправность термостата. При сомнениях повторите тест после полного остывания мотора. Метод не применяется при неисправностях датчика температуры или помпы!

Симптом во время теста Вероятная неисправность
Нижний патрубок холодный >90°C Термостат заклинил закрытым
Оба патрубка горячие <70°C Термостат заклинил открытым
Медленный прогрев двигателя Постоянное открытие термостата
Перегрев при горячем нижнем патрубке Проблемы помпы, радиатора или воздушных пробок

Данный метод позволяет оперативно выявить критичные дефекты термостата. При обнаружении признаков неисправности рекомендуем заменить узел, так как промывка или ремонт обычно нецелесообразны. Для точной диагностики сложных случаев (например, частичное залипание клапана) потребуется демонтаж и проверка в кипятке.

Контроль температуры охлаждающей жидкости сканером

Диагностический сканер считывает реальные показания температуры охлаждающей жидкости напрямую с датчика (ДТОЖ) через электронный блок управления двигателем (ЭБУ). Это позволяет получить точные цифровые данные в режиме реального времени, исключая погрешности штатного указателя на приборной панели.

Для диагностики подключите сканер к OBD-II разъему автомобиля, активируйте режим отображения параметров (Data Stream) и найдите параметр "Coolant Temperature" или "Температура ОЖ". Наблюдайте за изменением значений при холодном запуске, прогреве двигателя и рабочем цикле, фиксируя критические точки открытия термостата и включения вентилятора.

Ключевые аспекты диагностики термостата сканером:

  1. Эталонные значения:
    • Открытие основного клапана термостата: 85–95°C
    • Включение вентилятора: 95–105°C (зависит от модели авто)
  2. Анализ неисправностей:
    СимптомВозможная причина
    Медленный прогрев (<60°C на ходу)Термостат заклинил в открытом положении
    Резкий рост температуры (>110°C)Термостат заклинил в закрытом положении
    Скачки показанийНеисправность ДТОЖ или обрыв проводки
  3. Проверка цикличности: после открытия термостата температура должна стабилизироваться в рабочем диапазоне (±5°C) без резких колебаний.

Извлечение термостата из корпуса или корпус в сборе

Процесс демонтажа термостата зависит от конструкции конкретного двигателя: в некоторых моделях термостат устанавливается отдельно в патрубке системы охлаждения, в других – интегрирован в общий корпус с датчиками или соединительными элементами. Определите тип установки перед началом работ, изучив руководство по ремонту автомобиля.

При подготовке убедитесь, что двигатель остыл до температуры ниже 50°C во избежание ожогов и избыточного давления в системе. Слейте охлаждающую жидкость из радиатора и блока цилиндров в чистую емкость для последующего использования или утилизации, минимизируя контакт с кожей.

Последовательность демонтажа

Последовательность демонтажа

Для извлечения выполните следующие шаги:

  1. Ослабьте хомуты: Отсоедините верхний и нижний патрубки радиатора, а также шланги отопителя салона, ведущие к корпусу термостата.
  2. Открутите крепления: Используя торцевой ключ или головку, снимите болты/гайки, фиксирующие корпус термостата на двигателе или насосе охлаждающей жидкости.
  3. Извлеките узел: Аккуратно снимите корпус, избегая деформации привалочных поверхностей. При наличии термостата в отдельном корпусе – выньте его из посадочного гнезда.

Ключевые моменты при работе с корпусом:

  • Проверьте состояние уплотнительных поверхностей на корпусе и блоке двигателя – сколы или коррозия требуют замены детали.
  • Извлеките старую прокладку полностью, используя скребок без повреждения металла.
  • Диагностируйте термостат: если он съемный, проверьте его работоспособность в горячей воде перед установкой нового.

При замене корпуса в сборе сопоставьте новую деталь со старой, убедившись в идентичности расположения патрубков, датчиков и монтажных отверстий. Не допускайте попадания грязи в открытые каналы системы охлаждения.

Тестирование открытия термостата в кипящей воде

Проверка работоспособности термостата методом погружения в кипящую воду – простой и наглядный способ диагностики без специального оборудования. Для этого потребуется ёмкость с водой, термометр и источник нагрева.

Термостат полностью погружают в холодную воду, фиксируя начальное положение клапана. Ёмкость постепенно нагревают, контролируя температуру термометром. Исправный термостат должен начать открываться при температуре, указанной на его корпусе (например, 82°C, 88°C или 92°C).

Ключевые этапы проверки

  1. Подготовка: Очистите термостат от загрязнений. Убедитесь, что он не повреждён.
  2. Фиксация исходного состояния: Зафиксируйте положение клапана при комнатной температуре (должен быть закрыт).
  3. Нагрев: Погрузите устройство в воду, поставьте на плиту. Медленно нагревайте со скоростью ~1°C в минуту.
  4. Контроль открытия: Следите за движением клапана при достижении номинальной температуры. Полное открытие должно произойти в пределах +5°C от маркировки.
  5. Проверка закрытия: Остудите термостат в воде до 20°C ниже рабочей температуры. Убедитесь, что клапан полностью закрылся.
Температура на корпусе Начало открытия Полное открытие
82°C 80–83°C 88–90°C
88°C 86–89°C 94–96°C
92°C 90–93°C 98–100°C

Критерии неисправности:

  • Клапан не открывается при достижении номинальной температуры +7°C.
  • Открытие происходит рывками или частично.
  • Клапан не возвращается в закрытое положение после охлаждения.

Важно: Не нагревайте воду выше 105°C – это может повредить термостат. После теста просушите устройство перед установкой в автомобиль.

Определение температуры начала открытия кухонным термометром

Для точного определения температуры начала открытия термостата кухонным термометром зафиксируйте прибор непосредственно на выходном патрубке радиатора или в верхнем шланге охлаждающей системы. Запустите двигатель и прогревайте его на холостых оборотах, непрерывно контролируя показания термометра.

Фиксируйте момент, когда стрелка прибора или цифровое значение начнут резко снижаться после стабильного роста – это указывает на начало открытия клапана термостата и поступление охлаждающей жидкости в радиатор. Для достоверности повторите замер 2-3 раза.

Ключевые рекомендации

  • Используйте термометр с диапазоном 40–120°C и погрешностью ≤2°C
  • Обеспечьте плотный контакт датчика с поверхностью патрубка (примените термопасту)
  • Избегайте замера при работающем вентиляторе – это искажает данные
Тип термометра Преимущества Ограничения
Биметаллический стрелочный Устойчивость к вибрациям, не требует питания Запаздывание показаний на 5-7 секунд
Электронный с выносным датчиком Высокая скорость отклика, запись пиковых значений Требует калибровки, чувствителен к электропомехам

При критичном отклонении от нормы (указанной в спецификации авто) выполните проверку термостата в кипящей воде: начало открытия должно соответствовать паспортным 85–95°C для большинства моделей.

Оценка высоты подъема штока при нагреве

Высота подъема штока термостата – критический параметр, напрямую влияющий на эффективность регулирования потока охлаждающей жидкости. Она определяет степень открытия основного клапана и пропускную способность контура радиатора. При недостаточном ходе штока двигатель перегревается из-за ограниченного охлаждения; при избыточном – увеличивается время прогрева до рабочей температуры.

Величина подъема зависит от температуры и конструкции термоэлемента. При нагреве восковой наполнитель в цилиндре расширяется, оказывая давление на резиновую мембрану. Это усилие преодолевает сопротивление пружины, выталкивая шток наружу. Максимальная высота достигается при полном расплавлении воска и соответствует полному открытию термостата.

Методика контроля и нормативы

Для измерения выполняют лабораторный тест:

  1. Термостат фиксируют в емкости с водой/маслом вместе с термометром
  2. Начальную длину штока (L0) замеряют штангенциркулем при 20°C
  3. Жидкость нагревают со скоростью ~1°C/мин
  4. Фиксируют высоту штока (LT) при ключевых температурах:
    • Начало открытия (указано на корпусе, например 82°C)
    • Рабочая температура (90-95°C)
    • Полное открытие (обычно 100-105°C)

Расчет хода: Δh = LT - L0. Пример нормативов для легковых авто:

Температура (°C) Минимальный Δh (мм) Номинальный Δh (мм)
85 3-4 5-6
95 8-9 10-12
100 12-13 14-16

Важно: Отклонение >15% от номинала требует замены термостата. Малый ход указывает на закоксовку воска или задиры цилиндра, чрезмерный – на ослабление пружины. Проверку совмещают с контролем температуры срабатывания для комплексной диагностики.

Подбор термостата по температурному рейтингу

Температурный рейтинг термостата – ключевой параметр при выборе, обозначающий температуру начала открытия основного клапана. Он напрямую влияет на эффективность работы системы охлаждения и должен строго соответствовать требованиям двигателя конкретного автомобиля. Установка термостата с неподходящим рейтингом приведет к нарушению теплового режима силового агрегата.

Рейтинг указывается производителем на корпусе термостата или в технической документации (например, 82°C, 87°C, 92°C). Эта цифра отражает температуру, при которой клапан начинает приоткрываться, обеспечивая циркуляцию антифриза по большому кругу. Полное открытие обычно происходит на 10-15°C выше заявленного значения.

Критерии выбора и последствия ошибки

Как определить нужный рейтинг:

  • Руководство по эксплуатации автомобиля: Первичный и самый надежный источник. Производитель четко указывает требуемую температуру открытия.
  • Маркировка старого термостата: Визуально осмотрите снятый термостат – цифры рейтинга часто выбиты на фланце или корпусе.
  • Каталоги запчастей: Используйте VIN-код или данные модели/двигателя в проверенных электронных или печатных каталогах автозапчастей.

Опасности неправильного подбора:

Слишком "холодный" термостат (ниже рекомендованного) Слишком "горячий" термостат (выше рекомендованного)
  • Преждевременное открытие клапана
  • Длительный прогрев двигателя
  • Повышенный износ из-за работы на неоптимальной температуре
  • Ухудшение эффективности печки салона
  • Увеличение расхода топлива
  • Позднее открытие клапана
  • Перегрев двигателя (риск деформации ГБЦ, прогара прокладки)
  • Потеря мощности
  • Детонация топливной смеси
  • Ускоренное старение моторного масла

Рекомендации: Никогда не выбирайте термостат "на глаз" или по принципу "универсальный". Учитывайте климатические условия эксплуатации: для регионов с экстремально жарким климатом иногда допустим выбор термостата с рейтингом на 2-3°C ниже штатного для дополнительной страховки от перегрева, но только если это прямо разрешено производителем авто или термостата. Приоритет всегда отдавайте точному соответствию заводским спецификациям.

Выбор между оригиналом и аналогами

Оригинальные термостаты производятся компанией-изготовителем автомобиля или её официальными партнёрами. Они гарантированно соответствуют заводским спецификациям по температуре открытия, скорости срабатывания и геометрическим параметрам. Такие детали проходят многоступенчатое тестирование и обеспечивают точную работу системы охлаждения в расчётных режимах.

Аналоги выпускаются сторонними производителями и делятся на три категории: качественные дубликаты (премиум-сегмент), стандартные замены (средний класс) и бюджетные варианты. Их характеристики могут незначительно отличаться от оригинала, а в дешёвых версиях часто используется менее долговечная термочувствительная смесь воска и уплотнительные материалы.

Критерии сравнения

Параметр Оригинал Качественный аналог Бюджетный аналог
Точность срабатывания 100% соответствие ТУ ±2-3°C от нормы До ±7°C отклонение
Ресурс 120-150 тыс. км 90-110 тыс. км 40-60 тыс. км
Гарантия совместимости Полная Выборочная Риск несоответствия

Когда выбирать оригинал:

  • Для новых авто в период гарантийного обслуживания
  • При сложной конструкции системы охлаждения (турбодвигатели, гибриды)
  • Если важна максимальная точность терморегуляции

Преимущества аналогов:

  1. Цена ниже оригинала на 30-70%
  2. Широкий выбор производителей (Gates, Wahler, Febi)
  3. Доступность для старых моделей авто

Рекомендации: Для повседневной эксплуатации подходят проверенные аналоги премиум-класса с документально подтверждёнными параметрами. Бюджетные версии стоит использовать только как временное решение. При покупке всегда проверяйте термостат на соответствие каталогу производителя по коду OEM.

Комплект уплотнений для замены

Комплект уплотнений включает термостатную прокладку, уплотнительные кольца для патрубков и крепежные элементы. Обязательно заменяется при каждом снятии термостата, так как старые уплотнения деформируются и теряют герметичность после разборки соединения.

Использование оригинальных или сертифицированных комплектов предотвращает утечки антифриза и воздушные пробки. Дешевые аналоговые уплотнения из некачественной резины быстро разрушаются от контакта с охлаждающей жидкостью и температурных перепадов.

Ключевые аспекты выбора и установки

Ключевые аспекты выбора и установки

Критерии выбора:

  • Материал: Термостойкая резина (EPDM) или силикон
  • Совместимость: Соответствие диаметров патрубков и посадочных гнезд
  • Комплектация: Наличие всех позиций согласно схеме конкретного двигателя

Процедура замены:

  1. Очистка посадочных поверхностей от старой прокладки и загрязнений
  2. Смазка уплотнительных колец антифризом перед установкой
  3. Равномерная затяжка болтов крест-накрест с рекомендованным моментом
Ошибка Последствие
Повторное использование старых уплотнений Протечки антифриза в местах соединений
Перетяжка крепежных болтов Деформация фланца и нарушение плоскости прилегания
Несоответствие размеров Недопуск антифриза в большой круг или перегрев двигателя

Контроль после замены: Обязательная проверка на течи при прогреве двигателя до рабочей температуры. Допускается повторная подтяжка болтов на остывшем моторе при обнаружении просачивания антифриза.

Сливаем охлаждающую жидкость перед заменой

Перед началом работ убедитесь, что двигатель остыл до температуры 40-50°C для предотвращения ожогов. Зафиксируйте автомобиль на ровной поверхности ручным тормозом и противооткатными упорами, откройте капот и снимите защиту двигатора при наличии.

Подготовьте ёмкость для слива объёмом не менее 6-8 литров. Ослабьте крышку расширительного бачка для сброса давления, но не снимайте полностью. Установите ёмкость под сливные отверстия радиатора и блока цилиндров.

Процедура слива

Процедура слива

  1. Открутите сливную пробку радиатора (обычно расположена в нижнем бачке)
  2. Дождитесь полного стекания жидкости из радиатора (5-7 минут)
  3. Найдите сливную пробку блока цилиндров (часто скрыта под выпускным коллектором)
  4. Аккуратно открутите пробку блока с помощью торцевого ключа

Важно: Для полного удаления старого антифриза откройте кран печки в салоне на максимальный режим обогрева. После завершения слива установите все пробки на место с рекомендуемым моментом затяжки (см. руководство авто).

Элемент Рекомендации
Прокладки пробок Всегда заменяйте медные/резиновые уплотнители
Утилизация Собирайте жидкость в герметичную тару для спецпереработки

Проверьте состояние сливных отверстий – удалите отвердевшие отложения металлической щёткой. Не используйте для очистки воду, так как её остатки снизят концентрацию нового антифриза.

Отсоединение патрубков и демонтаж корпуса

Перед началом работ убедитесь, что двигатель остыл до температуры ниже 50°C. Подготовьте ёмкость для слива охлаждающей жидкости объёмом не менее 5 литров. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания при случайном контакте с проводкой.

Найдите термостат по верхнему патрубку радиатора, ведущему к двигателю. Ослабьте хомуты крепления патрубков с помощью отвертки или пассатижей. Сдвиньте хомуты вдоль патрубков, освобождая фланцы корпуса термостата. Аккуратно снимите все присоединённые шланги, вращая их для легкого отделения от штуцеров.

Последовательность демонтажа

  1. Слейте антифриз: через отсоединённые патрубки или специальный сливной клапан в блоке двигателя
  2. Отключите датчики (при наличии): электронный разъём датчика температуры
  3. Выкрутите крепёжные болты: используя головку подходящего размера (обычно 10-13 мм)
  4. Извлеките корпус: аккуратно расшатывая термостат для преодоления резинового уплотнения
Тип крепления Инструмент Особенности
Верхнее расположение Трещоточная рукоятка Доступ без снятия других узлов
Нижнее расположение Удлинитель для головки Требуется частичный демонтаж защиты двигателя

После извлечения сразу закройте отверстия в двигателе чистой ветошью для предотвращения попадания пыли и мусора. Проверьте состояние посадочной поверхности блока – удалите остатки старой прокладки металлическим шпателем. Избегайте царапин на привалочной плоскости.

Очистка посадочной плоскости от старой прокладки

После снятия термостата тщательно осмотрите посадочную поверхность на блоке двигателя и корпусе термостата. Удалите все фрагменты старой прокладки, используя пластиковый или деревянный скребок – это предотвратит повреждение алюминиевых деталей. Избегайте металлических инструментов (ножи, стамески), так как даже мелкие царапины нарушат герметичность соединения.

Обезжирьте поверхность уайт-спиритом или специальным очистителем, удаляя масляные пятна и остатки герметика. Особое внимание уделите каналам подводящих патрубков – засохшие частицы прокладки в этих зонах провоцируют перегрев. Проверьте плоскость на отсутствие деформаций линейкой или щупом: зазоры более 0,1 мм требуют шлифовки.

Критические этапы очистки

  1. Механическое удаление крупных фрагментов скребком
  2. Финишная зачистка абразивной губкой (P400-P600)
  3. Глубокая обезжиривание в 3 этапа:
    • Первичная протирка ветошью с растворителем
    • Повторная обработка чистой салфеткой
    • Контрольное высушивание сжатым воздухом
Материал поверхности Рекомендуемый способ очистки Запрещенные методы
Чугун Пластиковый скребок + проволочная щетка УШМ с металлической щеткой
Алюминий Деревянный скребок + нейлоновая щетка Стальные щетки, крупный абразив

Важно: Не допускайте попадания абразивной пыли в каналы системы охлаждения! Закрывайте отверстия чистыми ветошью во время обработки. После установки новой прокладки затягивайте болты крест-накрест с усилием, указанным в руководстве по ремонту.

Установка нового термостата с правильной ориентацией

Ключевой этап – точное позиционирование термостата в посадочном месте. На корпусе большинства моделей нанесена стрелка или маркировка "TOP" (верх), которая должна совпадать с направлением к верхней части радиатора или шлангу отвода охлаждающей жидкости. Если маркировка отсутствует, ориентируйтесь на положение клапанного механизма: чувствительный элемент с восковым наполнителем всегда располагается в зоне контакта с горячим антифризом, поступающим от двигателя.

Перед установкой тщательно очистите посадочную поверхность на блоке двигателя или корпусе термостата от остатков старой прокладки и накипи металлической щеткой. Убедитесь, что новый термостат соответствует модели двигателя по температуре открытия (указана на корпусе). Нанесите тонкий слой герметика на обе стороны новой прокладки (если это рекомендовано производителем), но избегайте избытка состава, способного перекрыть каналы.

Порядок монтажа и контроль

  1. Установите термостат в паз строго по направляющим, избегая перекосов.
  2. Накройте узел штатной прокладкой и прижмите крышкой термостата.
  3. Затягивайте болты крест-накрест с моментом, указанным в руководстве по ремонту (обычно 8-15 Н·м), чтобы исключить деформацию корпуса.
  4. Подсоедините шланги, зафиксируйте их хомутами.

После запуска двигателя выполните проверку: прогрейте мотор до рабочей температуры и убедитесь, что нижний шланг радиатора остается холодным до момента открытия термостата, а затем быстро нагревается. Отсутствие нагрева нижнего шланга или перегрев двигателя указывают на ошибку ориентации или дефект нового элемента.

Ошибка монтажа Последствие
Перевернутая установка Неоткрытие клапана, перегрев двигателя
Пережатие корпуса Деформация, заклинивание клапана
Загрязнение посадочного места Протечки антифриза

Нанесение герметика для прокладок (если требуется)

Применение герметика необходимо только в случаях, рекомендованных производителем или при установке неоригинальных прокладок. Нанесение осуществляется тонким непрерывным слоем на чистую обезжиренную поверхность одной из деталей (обычно на блок цилиндров или крышку). Излишки герметика при затяжке выдавятся наружу, что может нарушить работу системы охлаждения.

Толщина слоя не должна превышать 1 мм, а нанесение выполняется по контуру посадочного места, избегая попадания состава внутрь каналов. Особое внимание уделите углам и зонам вокруг крепежных отверстий – там герметик наносится без разрывов, но без избытка. Используйте только термостойкие составы, специально предназначенные для систем охлаждения двигателя.

Ключевые правила нанесения

  • Очистка поверхностей: Удалите старую прокладку и остатки герметика металлическим шпателем. Обезжирьте ацетоном или уайт-спиритом.
  • Выбор герметика: Применяйте анаэробные составы (синего/красного цвета) для плоскостей или RTV-герметики (черные/серые) для соединений с неровностями.
  • Техника нанесения:
    • Наносите состав только на одну поверхность.
    • Формируйте непрерывную нить диаметром 2-3 мм вдоль центров крепежных отверстий.
    • В углах – петля без разрыва линии.
Тип соединенияРекомендуемый герметикВремя схватывания
Термостат-корпусАнаэробный синий10-15 минут
Крышка помпыRTV черный20-30 минут
  1. Сразу после нанесения установите прокладку и прижмите деталь.
  2. Затяните болты крест-накрест с указанным производителем моментом.
  3. Удалите выступившие излишки салфеткой до застывания.

Заправка системы охлаждающей жидкостью

Перед заливкой новой охлаждающей жидкости убедитесь, что двигатель остыл до безопасной температуры (40-50°C) во избежание ожогов и деформации элементов системы. Демонтируйте крышку расширительного бачка или радиатора, предварительно защитив руки перчатками.

Установите автомобиль на ровную поверхность, откройте кран печки в салоне на максимум для обеспечения циркуляции жидкости по всем контурам. Слейте остатки старого антифриза через сливные пробки радиатора и блока цилиндров, предварительно подставив емкость.

Последовательность заправки

  1. Залейте жидкость в расширительный бачок до отметки MIN, используя воронку для предотвращения разливов.
  2. Запустите двигатель на 5-7 минут без закрытия крышки для выхода воздушных пробок. Дождитесь открытия термостата (срабатывание вентилятора).
  3. Долейте антифриз до уровня MAX после остановки мотора и частичного остывания.
  4. Повторяйте цикл "прогрев-долив" до стабилизации уровня и исчезновения воздушных пузырей в патрубках.

Обязательно используйте рекомендованный производителем тип антифриза (G11, G12, G13) – смешивание несовместимых составов вызывает образование осадка и коррозию. Контролируйте герметичность системы после первого тестового пробега: отсутствие подтеков под автомобилем и стабильный температурный режим на приборной панели подтверждают корректность заправки.

Проверка системы на воздушные пробки

Воздушные пробки в системе охлаждения нарушают циркуляцию антифриза, вызывая локальный перегрев двигателя даже при исправном термостате. Основные признаки: нестабильная работа печки, рост температуры на холостых оборотах, бульканье в расширительном бачке.

Для удаления воздуха выполните последовательность действий:

  1. Заглушите мотор после прогрева до рабочей температуры и дайте остыть 20-30 минут
  2. Откройте крышку расширительного бачка и радиатора (если предусмотрена)
  3. Запустите двигатель и включите печку на максимальную температуру и скорость вентилятора
  4. Периодически сжимайте верхний патрубок радиатора рукой для вытеснения пузырей

Контрольные точки для прокачки

Контрольные точки для прокачки

На большинстве автомобилей воздухоотводчики расположены:

  • На патрубке печного радиатора
  • В верхней точке термостата
  • На корпусе дроссельного узла

Откручивайте клапаны штуцеров ключом на 6-8 мм до появления антифриза без пузырей, используя перчатки во избежание ожогов. После удаления воздуха проверьте прогрев термостата: нижний патрубок радиатора должен оставаться холодным до открытия клапана (обычно 85-90°C).

Симптом Ошибка при прокачке
Печка дует холодным после прогрева Недостаточное время работы двигателя с открытыми штуцерами
Температура скачет на холостом ходу Не затянуты воздухоотводчики после удаления воздуха

Повторяйте процедуру 2-3 раза с интервалом 5 минут между циклами. При сохранении симптомов проверьте герметичность соединений шлангов и прокладок – подсос воздуха часто возникает из-за микротрещин.

Обкатка двигателя после замены и контроль температуры

После замены двигателя или термостата обязательна щадящая обкатка в течение первых 2000–3000 км. В этот период детали цилиндропоршневой группы проходят этап притирки, а система охлаждения адаптируется к новым условиям работы. Нарушение режима обкатки провоцирует ускоренный износ компонентов и сокращение ресурса силового агрегата.

Контроль температуры охлаждающей жидкости критически важен на всех этапах обкатки. Перегрев свыше 105°C вызывает деформацию головки блока цилиндров, залегание поршневых колец и коксование масла. Недогрев (ниже 80°C) увеличивает трение из-за недостаточной вязкости смазки, что ведёт к задирам на зеркале цилиндров.

Рекомендации по обкатке и температурному мониторингу

Соблюдайте ключевые правила:

  1. Диапазон оборотов: Двигайтесь в зоне 1500–2500 об/мин, избегая резких ускорений и работы под нагрузкой.
  2. Прогрев: Перед началом движения прогревайте мотор до 60–70°C на холостом ходу.
  3. Режимы езды:
    • 0–500 км: скорость до 60 км/ч, короткие поездки (30–40 мин)
    • 500–1500 км: плавное увеличение скорости до 90 км/ч
    • 1500–3000 км: допустимы кратковременные разгоны до 110 км/ч
Контролируемый параметр Норма Действия при отклонении
Температура ОЖ (движение) 90–100°C Остановка двигателя, проверка уровня антифриза и герметичности системы
Температура ОЖ (холостой ход) 85–95°C Диагностика вентилятора и термостата
Время прогрева до 80°C 5–7 минут Замена термостата при затяжном прогреве

После завершения обкатки замените моторное масло и антифриз, даже при соблюдении регламентных сроков. Проверьте состояние масла на наличие металлической стружки – её присутствие указывает на необходимость внеплановой диагностики.

Советы по выбору охлаждающей жидкости для системы

Качественная охлаждающая жидкость (антифриз) критически важна для эффективной работы термостата и всей системы охлаждения. Она предотвращает закипание при высоких нагрузках, защищает металлические и резиновые компоненты от коррозии и разрушения, а также обеспечивает оптимальную теплопередачу. Неправильный выбор может привести к заклиниванию термостата, образованию отложений в каналах двигателя и радиаторе, или преждевременному износу помпы.

Производители автомобилей указывают конкретные допуски и спецификации антифриза в руководстве по эксплуатации. Эти требования основаны на материалах, использованных в двигателе (алюминий, медь, сталь, пластик), и температурных режимах работы. Игнорирование этих рекомендаций существенно повышает риск повреждений и сокращает ресурс системы охлаждения.

Ключевые критерии выбора

Класс жидкости по технологии:

  • G11 (IAT): Силикатные, неорганические. Защищают поверхностной пленкой. Требуют замены каждые 2-3 года.
  • G12/G12+ (OAT): Органические кислоты. Действуют точечно на очаги коррозии. Срок службы до 5 лет. Несовместимы с G11.
  • G12++/G13 (HOAT/Lobrid): Гибридные. Сочетают преимущества OAT и силикатов. Универсальны и долговечны (до 7-10 лет).

Температурный порог: Выбирайте антифриз с температурой кипения не ниже +110°C и замерзания ниже минимальной зимней температуры в вашем регионе. Концентрат разбавляется дистиллированной водой строго по инструкции (обычно 1:1 или 50:50).

Соответствие спецификациям: Проверяйте наличие одобрений автопроизводителя (например, VW TL 774, GM 6277M, Ford WSS-M97B44-D). Использование жидкостей без требуемых допусков аннулирует гарантию.

Параметр Рекомендация
Цвет Не является индикатором типа! Руководствуйтесь техническими характеристиками, а не окраской.
Смешивание Допустимо только для совместимых классов (например, G12++ с G13). При сомнениях полностью замените жидкость.
Проверка состояния Регулярно оценивайте цвет и плотность ареометром. Помутнение или выпадение осадка сигнализируют о необходимости замены.

Бренд и подлинность: Покупайте антифриз у официальных дилеров или проверенных поставщиков. Контрафактная продукция содержит агрессивные кислоты и быстро выводит из строя термостат и радиатор.

Влияние качества ОЖ на работу термоэлемента

Качество охлаждающей жидкости (ОЖ) напрямую определяет корректность срабатывания термостата. Основной рабочий элемент – термоклапан с восковым наполнителем – чувствителен к теплопередаче между ОЖ и корпусом термостата. Загрязнения, минеральные отложения или несоответствующий химический состав жидкости создают изолирующий слой на поверхности термоэлемента, замедляя нагрев/остывание воска.

Низкокачественные или отработанные ОЖ провоцируют коррозию и кавитацию внутри системы охлаждения. Частицы ржавчины, продукты разложения присадок или гелеобразные отложения механически блокируют ход штока термоклапана. Это приводит к заклиниванию термостата в открытом/закрытом положении, нарушая температурный режим двигателя.

Ключевые риски при использовании некондиционной ОЖ

  • Замедленное открытие клапана – из-за сниженной теплопроводности загрязненной жидкости воск прогревается дольше нормы, вызывая перегрев мотора.
  • Неполное закрытие – отложения на штоке или цилиндрах мешают возвратной пружине, термостат остается приоткрытым, увеличивая время прогрева.
  • Калибровочный сбой – изменение вязкости ОЖ или температуры кипения искажает расчетные параметры работы термоэлемента.
  • Ускоренный износ – абразивные частицы в жидкости истирают уплотнения и направляющие штока.

Рекомендации: Используйте ОЖ с допусками производителя автомобиля, меняйте жидкость и термостат в регламентные сроки. Избегайте смешивания составов разных классов – силикатные и карбоксилатные технологии могут конфликтовать, образуя взвесь, опасную для термоэлемента.

Периодичность плановой замены термостата

Периодичность плановой замены термостата

Строгий регламент замены термостата отсутствует в большинстве сервисных книжек автомобилей. Производители обычно указывают его как элемент, не требующий планового обслуживания до выхода из строя. Однако практика показывает, что ресурс детали ограничен и зависит от множества факторов.

Эксперты и автомеханики рекомендуют проводить профилактическую замену термостата каждые 2–3 года или при пробеге 80 000–120 000 км. Это позволяет минимизировать риски внезапного отказа, который может привести к перегреву двигателя и дорогостоящему ремонту.

Факторы, влияющие на необходимость замены

Интервал может сокращаться или увеличиваться в зависимости от условий:

  • Качество охлаждающей жидкости: Использование неподходящей или старой ОЖ вызывает коррозию и отложения.
  • Стиль вождения: Частые поездки в городских пробках ускоряют износ.
  • Климат: Экстремально высокие или низкие температуры повышают нагрузку.
  • Состояние системы охлаждения: Загрязнения или негерметичность ускоряют поломку.

Важно: При первых симптомах неисправности (долгий прогрев, перегрев двигателя, колебания температуры) термостат подлежит немедленной проверке и замене вне зависимости от пробега или срока службы.

Предупреждение о использовании герметиков при протечках

Предупреждение о использовании герметиков при протечках

Использование герметиков для устранения течей в системе охлаждения автомобиля является крайней мерой и несёт значительные риски. Эти химические составы, добавляемые в антифриз, могут временно блокировать небольшие повреждения радиаторов, патрубков или прокладок, но их применение нарушает принцип работы термостата и всей системы.

Герметики образуют твердые отложения на внутренних поверхностях, которые:

  • Забивают тонкие каналы радиатора и теплообменника печки
  • Оседают на термостате, препятствуя своевременному открытию/закрытию клапана
  • Снижают эффективность теплоотдачи и циркуляции ОЖ

Критические последствия применения герметиков

Основные риски включают:

  1. Полный выход термостата из строя из-за заклинивания механизма отложениями
  2. Ускоренный износ помпы из-за абразивного воздействия частиц герметика
  3. Необратимое засорение каналов двигателя (особенно в ГБЦ и блоке цилиндров)
Тип поврежденияВероятность при использовании герметика
Заклинивание термостатаВысокая (>80%)
Разрушение крыльчатки помпыСредняя (40-60%)
Закупорка радиатора печкиКрайне высокая (95%)

Рекомендуемые действия при обнаружении течи:

  • Немедленно прекратить эксплуатацию автомобиля
  • Точно локализовать источник протечки визуальным осмотром
  • Заменить повреждённый элемент (патрубок, радиатор, прокладку)
  • Применять герметики исключительно для аварийного доезда до СТО

После любого контакта герметика с системой обязательна полная промывка контуров охлаждения с заменой термостата и помпы. Игнорирование этого правила приводит к каскадным поломкам и дорогостоящему ремонту двигателя.

Обслуживание системы охлаждения для продления ресурса термостата

Регулярная проверка уровня и состояния охлаждающей жидкости – основа профилактики. Используйте только рекомендованные производителем антифризы, смешивание разных типов приводит к образованию осадка, засоряющего каналы системы и термостат. Замену жидкости проводите строго по регламенту (обычно каждые 2-5 лет или 60 000-100 000 км), даже если визуально состав кажется нормальным.

Контролируйте герметичность всех соединений, шлангов и радиатора. Подтекания снижают объем антифриза, вызывают перегрев и кавитацию помпы, что ускоряет износ термостата. Внимательно осматривайте патрубки на предмет трещин, вздутий или размягчения – такие элементы требуют немедленной замены. Давление в системе проверяйте при помощи спецтестера во время ТО.

Ключевые процедуры для защиты термостата

Ключевые процедуры для защиты термостата

  • Промывка системы: Выполняйте при каждой замене антифриза или при обнаружении загрязнений. Используйте дистиллированную воду и спецсредства – жесткая вода или кислотные составы повреждают металлы и уплотнения.
  • Чистота радиаторов: Удаляйте насекомых, пух и грязь с основного радиатора и конденсатора кондиционера струей воздуха или воды (под умеренным напором). Забитые соты ухудшают теплообмен, повышая рабочие температуры.
  • Диагностика вентилятора: Убеждайтесь, что вентилятор включается при прогреве до рабочих температур и отключается после остывания. Неисправность ведет к хроническому перегреву.
Элемент Параметр контроля Периодичность
Крышка расширительного бачка Давление открытия (проверка тестером) Каждое ТО или 15 000 км
Приводные ремни (помпа, вентилятор) Натяжение, отсутствие трещин Каждые 10 000 км
Датчик температуры ОЖ Соответствие показаний реальным данным (диагностическим сканером) При появлении ошибок или нестабильной работе термостата

Важно: При первых признаках неисправности термостата (долгий прогрев, перегрев двигателя, низкая температура печки) – проведите углубленную диагностику. Эксплуатация с подклинившим термостатом разрушает не только его, но и двигатель. Установку нового узла всегда сопровождайте очисткой посадочного места от старой прокладки и проверкой направления монтажа (стрелка на корпусе должна указывать к радиатору).

Типичные ошибки при диагностике и замене

Неправильная диагностика неисправности термостата – частая причина необоснованной замены узла. Многие путают симптомы его поломки с неисправностями радиатора, помпы или вентилятора, игнорируя необходимость комплексной проверки системы охлаждения.

Ошибки при монтаже нового термостата провоцируют повторные поломки и утечки антифриза. Критически важно соблюдать технологию установки, параметры затяжки и ориентацию детали, указанные производителем.

Распространенные ошибки

  • Диагностика без прогрева
    Проверка на холодном двигателе (ручное сжатие клапана) не отражает реальное поведение термостата при рабочих температурах.
  • Игнорирование температуры открытия
    Установка термостата с неподходящим температурным диапазоном (например, 92°C вместо 88°C) нарушает тепловой режим двигателя.
  • Обратная установка
    Монтаж термостата "вверх ногами" или с переворотом (стрелка на корпусе должна указывать направление к радиатору).
  • Пренебрежение герметизацией
    • Использование старой прокладки
    • Неправильное нанесение герметика (избыток или пустоты)
    • Забывают очистить посадочную поверхность от остатков старой прокладки
  • Неправильная затяжка креплений
    ОшибкаПоследствие
    Перетяжка болтовДеформация корпуса, заклинивание клапана
    Неравномерная затяжкаПерекос корпуса, протечки антифриза
  • Неполное удаление воздуха
    Запуск двигателя без последующей процедуры развоздушивания системы охлаждения.

Список источников

Для подготовки материала использовались специализированные технические руководства и авторитетные отраслевые ресурсы. Акцент сделан на документацию производителей автомобильных компонентов и инженерные публикации.

Основой послужили данные о конструктивных особенностях термостатов, принципах их функционирования и типовых неисправностях. Источники включают современную техническую литературу и профильные образовательные материалы.

Ключевые источники

  • Официальные сервисные мануалы ведущих автопроизводителей (Volkswagen, Toyota, GM)
  • Технические бюллетени SAE International (Society of Automotive Engineers)
  • Учебные пособия по системам охлаждения ДВС (издательства "Академия", "За рулём")
  • Каталоги и инженерная документация производителей термостатов (Mahle, Stant, Gates)
  • Протоколы испытаний термостатических элементов в климатических камерах
  • Методические рекомендации по диагностике системы охлаждения (НАМИ, NATEF)

Видео: Термостат автомобиля,принцип его работы
