Блок предохранителей Škoda Fabia - расположение, назначение и замена

Статья обновлена: 18.08.2025

Электрические цепи Škoda Fabia защищены предохранителями – компактными, но критически важными компонентами. Понимание их расположения, назначения и правил замены необходимо каждому владельцу.

Эта статья детально рассматривает блок предохранителей Fabia, объясняет функции защитных элементов и дает четкие инструкции по их безопасной диагностике и замене. Знание этих аспектов поможет самостоятельно устранить неисправности и предотвратить серьезные поломки электрооборудования.

Значение предохранителей в электросистеме Škoda Fabia

Предохранители в Škoda Fabia выполняют критическую защитную функцию, предотвращая повреждение дорогостоящих электронных компонентов и электропроводки при коротких замыканиях или перегрузках цепи. Они выступают "слабым звеном" системы, специально рассчитанным на расплавление при превышении допустимого тока, тем самым разрывая цепь до того, как ток достигнет опасных значений для потребителей.

Каждый предохранитель отвечает за конкретный электрический контур автомобиля – от фар и стеклоочистителей до блока управления двигателем и аудиосистемы. Их корректная работа обеспечивает стабильность всей электросистемы, предотвращая риски возгорания проводки, выхода из строя контрольных приборов или полного обесточивания транспортного средства во время движения.

Ключевые аспекты функциональности

Селективность защиты: Предохранители с разным номиналом (Ампераж) подбираются под нагрузку конкретного оборудования. Например, цепи фар используют 10-15А, а прикуривателя – до 20А.
Двухуровневая безопасность: Основной блок расположен в салоне (левее руля под панелью), дополнительный – в моторном отсеке. Это локализует защиту по зонам.
Быстрота реакции: Современные предохранители blade-type срабатывают за миллисекунды при КЗ, минимизируя потенциальный ущерб.

Параметр	Влияние на систему
Цветовая маркировка	Визуально идентифицирует номинал (например, желтый – 20А, красный – 10А)
Целостность плавкой вставки	Разрыв нити внутри отключает питание цепи, что видно через прозрачный корпус
Соответствие номинала	Установка предохранителя с большим Ампером может привести к плавлению проводки вместо его срабатывания

Регулярная проверка целостности и оперативная замена перегоревших элементов исключает частичную или полную потерю функционала электрооборудования. Использование только оригинальных предохранителей рекомендованного номинала гарантирует сохранение проектных характеристик защиты и предотвращает каскадные отказы смежных систем.

Где расположен основной блок предохранителей в салоне

Основной блок предохранителей в салоне Škoda Fabia находится с левой стороны приборной панели, непосредственно рядом с местом водителя. Он скрыт за пластиковой защитной крышкой прямоугольной формы, которая легко идентифицируется по характерному рельефу или небольшому углублению для пальца.

Для доступа к блоку необходимо аккуратно поддеть крышку отверткой с плоским жалом или пальцами в области специального паза. Крышка крепится на пластиковых защелках и снимается движением на себя и вниз. После демонтажа открывается панель с расположенными в ряд предохранителями и реле, а на внутренней стороне крышки обычно размещена схема их назначения.

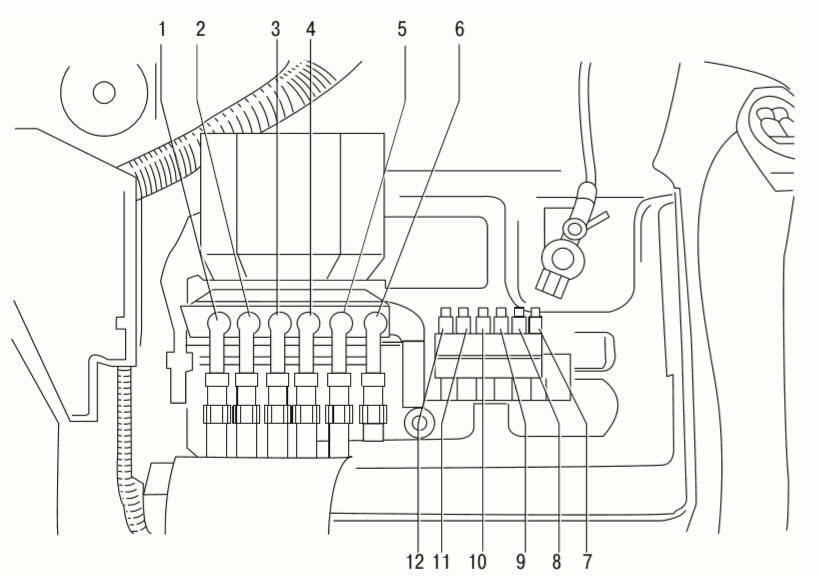

Местонахождение дополнительного блока под капотом

Дополнительный блок предохранителей на Škoda Fabia размещён в подкапотном пространстве, обеспечивая лёгкий доступ к защитным элементам силовых систем и фар. Это прямоугольный чёрный пластиковый корпус со съёмной крышкой, зафиксированной защёлками.

Конкретное расположение варьируется между поколениями модели. В большинстве версий (особенно до рестайлинга 2007 года) блок крепится к кузову над аккумуляторной батареей. В более поздних модификациях он может смещаться к левому краю моторного отсека, рядом с бачком омывателя.

Особенности доступа и идентификации

Для обнаружения выполните следующие шаги:

Откройте капот и зафиксируйте его штатной подпоркой
Осмотрите зону над аккумулятором – основной ориентир
Найдите пластиковую крышку с символом «электрической схемы» или надписью «FUSES»
Отожмите защёлки по бокам корпуса для снятия крышки

После открытия блока на внутренней стороне крышки обнаружится схема с русскоязычной или пиктограммной маркировкой. Таблица соответствия предохранителей выглядит так:

№ слота	Сила тока (А)	Защищаемые компоненты
F1-F10	5-30	Фары, ДХО, противотуманки
F11-F20	15-40	Вентилятор радиатора, топливный насос
F21-F30	5-25	Блок управления ABS, датчики

Важно: перед заменой всегда сверяйтесь со схемой на крышке – расположение предохранителей отличается для бензиновых и дизельных двигателей. Используйте только штатные щипцы из основного блока (в салоне) для извлечения элементов.

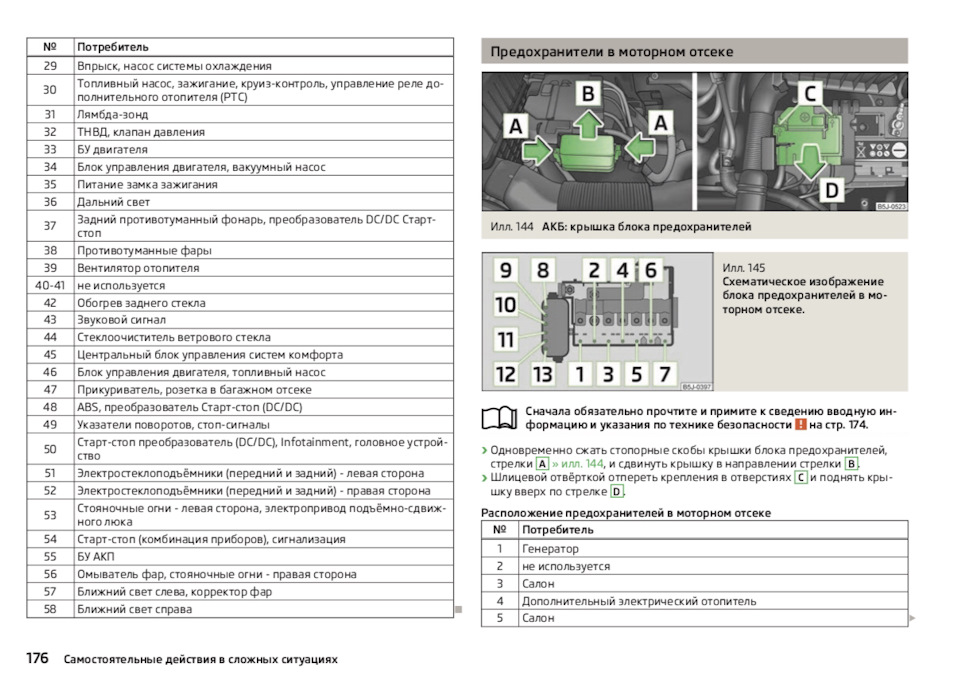

Как снять защитную крышку моторного блока предохранителей

Крышка моторного блока предохранителей на Škoda Fabia расположена в подкапотном пространстве, обычно слева от рулевой колонки или возле аккумуляторной батареи. Она выполнена из черного пластика с нанесенной схемой предохранителей и маркировкой "FUSE BOX".

Перед снятием отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что у вас есть плоская отвертка или пластиковый монтажный инструмент для аккуратного поддевания фиксаторов.

Порядок демонтажа крышки

Найдите пластиковые защелки (обычно 2-4 штуки) по периметру крышки.
Плоской отверткой или пальцами нажмите на фиксаторы сверху вниз, освобождая каждый крепеж.
Приподнимите правый край крышки вверх на 15-20°, затем потяните ее на себя.
Отсоедините крепежный язычок в левой части, аккуратно сдвинув крышку вбок.
Извлеките крышку полностью, избегая резких движений.

При установке новой крышки совместите направляющие пазы с креплениями блока, затем плотно нажмите на защелки до характерного щелчка. Важно: не прикладывайте чрезмерное усилие – пластиковые фиксаторы легко ломаются.

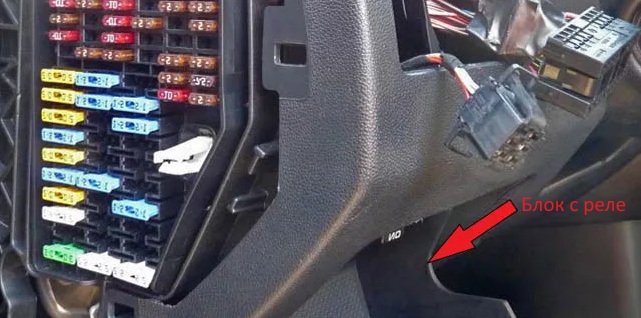

Открытие крышки салонного блока предохранителей

Салонный блок предохранителей на Шкода Фабия расположен в нижней части торпедо, со стороны водителя, под рулевой колонкой. Для доступа к предохранителям необходимо снять защитную пластиковую крышку, которая крепится к корпусу блока.

Перед открытием крышки обязательно выключите зажигание и убедитесь, что все потребители электроэнергии в салоне деактивированы. Это предотвратит риск короткого замыкания или повреждения оборудования при случайном касании клемм.

Процедура снятия крышки

Для снятия крышки салонного блока предохранителей выполните следующие действия:

Сядьте на водительское сиденье и переместите его назад для удобного доступа под руль.
Найдите прямоугольную крышку внизу торпедо под рулевой колонкой. На ее лицевой стороне обычно изображена пиктограмма предохранителя.
Возьмитесь пальцами за верхний край крышки (ближний к рулю). Здесь находится пластиковый фиксатор.
Аккуратно потяните верхний край крышки на себя и вниз, чтобы отщелкнуть верхний фиксатор. Прилагаемое усилие должно быть умеренным, чтобы не сломать пластик.
После отщелкивания верхней части, потяните нижний край крышки вниз, освобождая ее от нижних направляющих.
На некоторых моделях Fabia (чаще с правым рулем или в ранних версиях) крышка может дополнительно фиксироваться винтом Torx T20. Если крышка не снимается после отщелкивания, проверьте наличие винта в ее нижней части и выкрутите его подходящей битой.

После снятия крышки блок предохранителей с установленными плавкими вставками и реле станет полностью доступен. Отложите крышку в сторону. На ее внутренней стороне обычно находится схема расположения и номиналов предохранителей, а также щипцы для извлечения. Используйте эту схему для идентификации нужного предохранителя.

Тип крепления	Действие	Важно
Пластиковый фиксатор (верх)	Потянуть на себя и вниз	Основное крепление, требует аккуратности
Направляющие (низ)	Потянуть крышку вниз после отщелкивания верха	Удерживают крышку на месте
Винт Torx T20 (если есть)	Выкрутить перед снятием	Встречается не на всех модификациях

При обратной установке крышки убедитесь, что верхний фиксатор полностью защелкнулся, а нижняя часть вошла в направляющие. Если присутствовал винт, закрутите его до легкого упора, избегая перетяжки.

Предназначение каждого блока: разделение зон защиты

В Škoda Fabia применяется несколько блоков предохранителей, каждый из которых отвечает за защиту конкретных электрических цепей и систем автомобиля. Такое разделение по зонам упрощает диагностику неисправностей и обеспечивает целенаправленную защиту компонентов в зависимости от их расположения и мощности.

Основные блоки расположены в салоне и моторном отсеке, а в некоторых комплектациях присутствует дополнительный модуль. Каждый блок сгруппирован по функциональному или территориальному признаку, минимизируя риски полного отказа электросистемы при перегрузке одного участка.

Основные блоки и их зоны ответственности

Главный блок (салонный):
- Системы комфорта: стеклоподъемники, центральный замок, обогрев зеркал/сидений.
- Освещение: салонное освещение, габариты, подсветка приборной панели.
- Аудио- и мультимедиа: магнитола, динамики, антенна.
- Дополнительные цепи: прикуриватель, диагностический разъем OBD-II.
Блок в моторном отсеке:
- Мощные потребители: вентилятор радиатора, топливный насос, стартер.
- Внешнее освещение: фары (ближний/дальний свет), противотуманные фары.
- Безопасность: ABS/ESP (если отдельно не вынесен), система управления двигателем (ECU).
- Прочее: стеклоочистители, звуковой сигнал.
Дополнительный блок (на части комплектаций):
- Спецоборудование: цепи предпускового подогревателя (Webasto).
- Защита подушек безопасности (SRS) и ремней безопасности.
- Резервные цепи для установки нештатного оборудования.

Расположение блока	Ключевые защищаемые системы	Особенности
Салон (водительская зона)	Комфорт, освещение салона, аудио	Легкий доступ, предохранители малого номинала
Моторный отсек	Двигатель, фары, насосы, ABS	Предохранители и реле высокой мощности
Дополнительный (багажник/под сиденьем)	Подушки безопасности, спецоборудование	Встречается не на всех модификациях

Такая схема обеспечивает локализацию неисправности: например, отказ стоп-сигналов потребует проверки салонного блока, а неработающий вентилятор охлаждения – блока под капотом. Все блоки взаимосвязаны, но дублирование функций минимизировано для повышения надежности.

Типы предохранителей: мини, стандарт, maxi – визуальное отличие

В автомобилях Škoda Fabia применяются три основных типа плавких предохранителей, отличающихся габаритами и номиналами тока. Их физические размеры служат ключевым визуальным идентификатором.

Каждый тип имеет уникальные параметры корпуса и контактной группы, что исключает установку неподходящего элемента в гнездо другого формата. Распознавание по внешнему виду критично для корректной замены.

Визуальные характеристики

Тип	Размеры (мм)	Особенности конструкции	Номиналы тока
Mini	10.9×3.6×15.7	Узкий пластиковый корпус, плоские контакты	2-30 А
Standard (ATO/ATC)	19.1×5.1×18.5	Широкий прозрачный корпус, визуальный контроль нити	0.5-40 А
Maxi	29.2×8.5×34.3	Крупный прямоугольный формат, мощные ножевые контакты	20-120 А

Отличительные признаки по цветовой маркировке ISO:

Mini – компактные элементы с цветным верхом (соответствует току)
Standard – классические "лопатки" с полупрозрачным корпусом и цветным индикатором
Maxi – массивные предохранители с монолитным цветным пластиком

Цвета обозначают номинал независимо от типа (фиолетовый – 3A, коричневый – 7.5A, красный – 10A, синий – 15A, желтый – 20A, белый – 25A, зелёный – 30A). Для maxi добавляются чёрный (80A) и оранжевый (50A).

Ключевые характеристики: чтение номинала силы тока (ампер)

Номинал силы тока предохранителя обозначает максимальное значение, которое элемент способен пропустить без повреждения. Эта характеристика указывается в амперах (А) и наносится на корпус предохранителя цифровым кодом, например: "5", "7.5", "10", "15", "20", "25", "30". Цифра всегда сопровождается буквой "А" (например, 15А) или может быть указана без неё.

При расшифровке важно учитывать цветовую маркировку корпуса, которая дублирует номинал для быстрой идентификации. Каждому диапазону ампер соответствует определённый цвет по стандарту ISO 8820-3, что позволяет визуально определить примерный номинал до чтения цифр. Основные цветовые коды приведены в таблице ниже:

Цвет корпуса	Номинал (А)
Коричневый	7.5
Красный	10
Синий	15
Жёлтый	20
Прозрачный/Белый	25
Зелёный	30

Критические правила при подборе номинала

Никогда не устанавливайте предохранитель с большим номиналом, чем указано в схеме электрооборудования – это может привести к перегреву проводки и возгоранию. Если элемент перегорает повторно, ищите причину короткого замыкания в цепи, а не увеличивайте ампераж. Для точного определения номинала:

Используйте сервисную книжку автомобиля или схему на крышке блока предохранителей
При отсутствии данных сверяйтесь с маркировкой на извлечённом предохранителе
Применяйте мультиметр для измерения тока в цепи при необходимости

Важно: Микропредохранители (например, серии Mini, Micro2, Micro3) имеют уменьшенные размеры, но их номинал читается аналогично – по цифрам и цвету на верхней грани. При замене всегда сверяйте физические размеры и тип контактов.

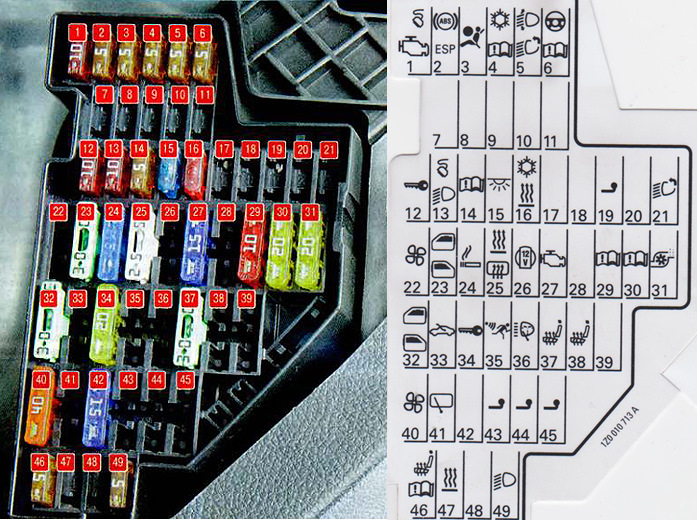

Схема на крышке блока: как ей правильно пользоваться

Схема, нанесённая на внутреннюю сторону крышки блока предохранителей Škoda Fabia, является ключевым инструментом для идентификации элементов. Она представляет собой подробную карту, где каждому предохранителю и реле соответствует уникальный номер и графическое обозначение его защищаемой цепи.

Для корректного использования схемы необходимо открыть крышку блока и зафиксировать её в положении, обеспечивающем чёткий обзор рисунка. Сверяйте номера предохранителей, указанные на самой схеме, с цифрами, выштампованными на пластиковом корпусе блока рядом с каждым посадочным местом.

Пошаговое руководство по использованию схемы

Определите нужный компонент: Установите, какое оборудование автомобиля (фары, прикуриватель, магнитола) перестало работать.
Найдите символ на схеме: В легенде схемы отыщите графическое обозначение или название неисправного узла.
Сопоставьте номер: Запомните цифру предохранителя/реле, указанную рядом с выбранным символом на карте.
Локализуйте элемент в блоке: Отыщите в монтажном блоке гнездо с идентичным номером, напечатанным возле посадочного места.

Обозначение на схеме	Расшифровка	Важно!
Цифра в квадрате (пример: 23)	Номер предохранителя	Соответствует номеру на корпусе блока
Буква R + цифра (пример: R3)	Номер реле	Снимается вертикально вверх
Ампер (пример: 10A)	Номинальный ток	Обязателен при замене!

Критические нюансы: Всегда сверяйте информацию на крышке с актуальной версией руководства по эксплуатации вашего года выпуска – расположение может отличаться. При отсутствии схемы на крышке (или её повреждении) используйте книгу по устройству авто либо найдите электронную копию документации для конкретной модификации Fabia.

Расшифровка условных обозначений на схеме предохранителей

Условные обозначения на схеме блока предохранителей Skoda Fabia представляют собой стандартизированные пиктограммы и буквенно-цифровые коды. Их главная цель – быстро и однозначно идентифицировать электрическую цепь или потребителя, защищаемую конкретным предохранителем. Без правильной расшифровки этих значков определить назначение элемента практически невозможно.

Основным источником для расшифровки является сама легенда схемы, которая всегда располагается либо непосредственно на пластиковой крышке блока предохранителей, либо в отдельном буклете, идущем в комплекте с руководством по эксплуатации автомобиля (разделы "Электрооборудование" или "Предохранители"). Крайне важно использовать схему, соответствующую точно вашей модели, году выпуска и комплектации Fabia, так как расположение и назначение предохранителей могут различаться.

Основные типы обозначений и их значение

Наиболее распространенные обозначения можно сгруппировать следующим образом:

Обозначение	Тип	Значение / Примеры
Пиктограмма	Графический символ	Упрощенное изображение устройства или функции: ⏻ - Зажигание / Стартер ◍● - Фары (ближний/дальний свет) ⇧ - Стеклоподъемники ♿ - Электроусилитель руля (EPS) ⎍ - Обогрев заднего стекла ⏚ - Масса (GND) ⎎ - Вентилятор радиатора ⊞ - Прикуриватель / Розетка 12V
Буквенный код	Аббревиатура	Сокращение от английского или немецкого названия: ABS - Антиблокировочная система тормозов SRS / Airbag - Подушки безопасности ECU - Блок управления двигателем BCM - Блок управления кузовом FOG - Противотуманные фары (Front - передние, Rear - задние) WIPER / WASH - Стеклоочиститель / Омыватель PARK / PL - Габаритные огни / Подсветка номерного знака RADIO / NAV - Аудиосистема / Навигация CL - Центральный замок HVAC - Климатическая установка INJ - Форсунки (Injectors) PUMP - Насос (топливный, омывателя и т.д.)
Цифра	Номер позиции	Указывает порядковый номер предохранителя или реле в блоке. Крайне важно при замене найти предохранитель именно с этим номером на схеме.
Сила тока	Число + "A"	Номинал предохранителя в Амперах (например, 5A, 10A, 15A, 20A, 25A, 30A). Никогда не заменяйте предохранитель на элемент с большим номиналом – это может привести к повреждению проводки или пожара.

Особые обозначения и примечания

На схеме также могут встречаться специфические пометки:

Пустой слот / RESERVE: Обозначение для незанятой позиции в блоке предохранителей. Предохранитель там отсутствует.
SH (Schalter - Выключатель) или RLY (Relay - Реле): Указывает, что в данной позиции установлено не предохранитель, а реле или выключатель. Их не следует путать с предохранителями.
Цвета: Цвет пластикового корпуса предохранителя стандартизирован под его номинал (например, красный - 10A, синий - 15A, желтый - 20A, бесцветный/прозрачный - 25A, зеленый - 30A). На схеме цвет обычно не указывается, но он помогает визуально проверить соответствие номинала при замене.

Перед любыми манипуляциями всегда сверяйтесь с актуальной схемой для вашего автомобиля. Если предохранитель перегорает повторно после замены, это указывает на наличие неисправности в защищаемой цепи, которую необходимо диагностировать.

Ответвление цепей для освещения и фар: номера предохранителей

Цепи питания внешнего освещения автомобиля Шкода Фабия защищены отдельными предохранителями, расположенными в основном блоке предохранителей. Этот блок обычно находится в салоне, слева от рулевой колонки, за откидной панелью (на моделях до рестайлинга) или в моторном отсеке, рядом с аккумулятором (на более поздних моделях).

Конкретные номера предохранителей, отвечающих за цепи освещения, могут варьироваться в зависимости от года выпуска автомобиля, модели (например, Fabia I или Fabia II) и комплектации. Для точной идентификации всегда сверяйтесь со схемой на крышке блока предохранителей или с руководством по эксплуатации вашего конкретного автомобиля.

Основные цепи освещения и типичные номера предохранителей

Фары ближнего света:

Обычно защищаются двумя отдельными предохранителями: один для левой фары, другой для правой.
Типичные номера: F36 (Левый ближний свет), F37 (Правый ближний свет). Важно: На некоторых моделях Fabia II эти цепи могут быть защищены другими номерами, например, F38 и F39.

Фары дальнего света:

Также обычно имеют раздельные предохранители для левого и правого световых приборов.
Типичные номера: F34 (Левый дальний свет), F35 (Правый дальний свет).

Габаритные огни (стояночные огни):

Обеспечивают работу передних габаритных огней, задних фонарей (часть секции) и подсветки номерного знака. Часто связаны с цепью подсветки приборной панели.
Типичные номера: F5 (Габаритные огни, подсветка приборов), F45 (Задние габаритные огни, подсветка номерного знака). Может быть один общий или разделены.

Стоп-сигналы:

Защищают цепь всех стоп-сигналов (левый, правый, центральный - если установлен).
Типичный номер: F7. Часто один предохранитель отвечает за всю цепь стоп-сигналов.

Противотуманные фары (ПТФ):

Передние ПТФ: Обычно F22 (Левая передняя ПТФ), F23 (Правая передняя ПТФ). Иногда один общий F15.
Задний противотуманный фонарь: Обычно F20.

Указатели поворота и аварийная сигнализация:

Цепь аварийной сигнализации и поворотов часто защищена одним предохранителем.
Типичный номер: F19.

Цепь освещения	Типичные номера предохранителей	Примечание
Ближний свет (левый)	F36	Может отличаться на Fabia II (например F38)
Ближний свет (правый)	F37	Может отличаться на Fabia II (например F39)
Дальний свет (левый)	F34
Дальний свет (правый)	F35
Габаритные огни / Подсветка	F5, F45	Может быть разделен на перед/зад или общий
Стоп-сигналы	F7	Обычно один на все стоп-сигналы
Передние ПТФ (лев)	F22	Иногда общий F15
Передние ПТФ (прав)	F23	Иногда общий F15
Задний ПТФ	F20
Повороты / Аварийка	F19	Один общий предохранитель

Важные замечания при использовании и замене:

Перед заменой предохранителя всегда выключайте соответствующий свет и зажигание.
Используйте только предохранители того же номинала (силы тока в Амперах, A), который указан на корпусе старого предохранителя или на схеме. Установка предохранителя большего номинала может привести к повреждению электропроводки или пожарy.
Если новый предохранитель сразу перегорает после замены, это указывает на наличие короткого замыкания или серьезной неисправности в цепи. Необходима профессиональная диагностика.
Перегорание предохранителя, отвечающего за одну сторону (например, F36 или F37), обычно приводит к отказу только соответствующей фары ближнего света. Если перестали работать обе фары одновременно, проверьте общие элементы цепи (реле, выключатель) или соответствующие предохранители для каждой фары.
Маркировка на крышке блока предохранителей и руководство пользователя – ваши главные источники точной информации для вашей конкретной модели и года выпуска Шкода Фабия.

Предохранители системы зажигания и топливного насоса

Предохранители, отвечающие за систему зажигания и топливный насос, расположены в основном монтажном блоке Шкода Фабия. На моделях до 2007 года блок находится под рулевой колонкой за пластиковой панелью, на более новых поколениях – в нише переднего левого крыла со стороны водителя (требуется открыть капот и снять защитную крышку).

Эти элементы защищают критически важные цепи двигателя: предохранитель зажигания (обычно номиналом 10-15А) отвечает за питание катушки зажигания и свечей, а предохранитель топливного насоса (15-20А) – за работу электробензонасоса в топливном баке. Перегорание любого из них приводит к немедленной остановке двигателя.

Диагностика и замена

Симптомы неисправности:

Двигатель глохнет во время движения и не заводится
Отсутствие характерного жужжания топливного насоса при включении зажигания
Пропадание искры на свечах зажигания

Порядок замены:

Выключите зажигание и извлеките ключ из замка
Снимите защитную крышку блока предохранителей
Используя пинцет из блока, извлеките подозрительный предохранитель
Визуально проверьте целостность металлической нити внутри корпуса
Установите новый предохранитель строго того же номинала
Проверьте работу системы после замены

Компонент	Типовой номинал	Последствия перегорания
Топливный насос	15A	Отсутствие подачи топлива, двигатель не запускается
Система зажигания	10A	Прекращение искрообразования, остановка мотора

Важно: Никогда не заменяйте предохранители самодельными аналогами или деталями несоответствующего номинала – это может вызвать возгорание электропроводки. При повторном перегорании сразу после замены ищите короткое замыкание в цепи.

Защита цепи прикуривателя и аудиосистемы

Цепь прикуривателя и аудиосистемы Škoda Fabia защищена отдельными плавкими предохранителями в основном блоке. Они предотвращают повреждение электропроводки и оборудования при коротких замыканиях или перегрузках, возникающих из-за подключения нештатных устройств или неисправностей самой системы.

Предохранитель прикуривателя обычно рассчитан на 15-20 А (зависит от года выпуска), тогда как аудиосистема защищена вставкой на 10-15 А. Перегорание проявляется отказом работы прикуривателя, магнитолы или динамиков без влияния на другие системы автомобиля.

Идентификация и параметры защиты

Компонент	Типовой номер предохранителя	Номинал
Прикуриватель	37	20 А (жёлтый)
Аудиосистема (магнитола)	42	15 А (синий)

Важно: Номера могут отличаться в зависимости от модификации. Точные данные указаны на схеме под крышкой блока предохранителей или в руководстве по эксплуатации.

Порядок замены перегоревшего предохранителя:

Заглушите двигатель и выньте ключ из замка зажигания
Откройте крышку блока предохранителей слева от рулевой колонки
С помощью специального пинцета (в комплекте блока) извлеките неисправный предохранитель
Визуально проверьте целостность нити: перегоревший имеет разорванную перемычку
Установите новый предохранитель строго того же номинала
Проверьте работу цепи после замены

Критические правила: Использование "жучков" или вставок большего номинала запрещено – это приводит к оплавлению проводки. При повторном перегорании сразу после замены необходима диагностика цепи на короткое замыкание.

Предохранители для стеклоподъемников и замков

На Škoda Fabia предохранители, управляющие работой электростеклоподъемников и центральной блокировки замков дверей, сосредоточены в основном блоке. Их расположение зависит от поколения автомобиля и комплектации, но чаще всего они находятся в монтажном блоке под панелью приборов со стороны водителя или в дополнительном блоке возле рычага стояночного тормоза.

Отказ этих систем (не работают стеклоподъемники, не срабатывает центральный замок) часто связан с перегоранием соответствующих предохранителей. Причиной обычно служит перегрузка цепи: заклинивание механизма стеклоподъемника, износ электродвигателей, короткое замыкание в проводке или неисправность самого блока управления замками.

Распространенные предохранители и их функции

Стеклоподъемники: Обеспечивают питание электродвигателей подъема/опускания стекол на всех дверях. Перегорание приводит к полному отказу всех стеклоподъемников.
Центральный замок: Отвечает за питание актуаторов (исполнительных механизмов) блокировки/разблокировки всех дверей, багажника и лючка топливного бака с водительской двери или пульта ДУ.
Комфорт (Comfort): Некоторые модели используют предохранитель с такой маркировкой, защищающий цепь управления центральным замком и иногда связанный с электростеклоподъемниками.

Поиск и замена

Откройте крышку основного блока предохранителей (под рулем) и/или дополнительного блока.
Найдите схему предохранителей на обратной стороне крышки блока или в руководстве по эксплуатации.

Идентифицируйте нужный предохранитель по номеру и номиналу тока (Амперы), ориентируясь на обозначения:

Типовые примеры для Fabia:

Система	Пример обозначения	Типичный номинал (А)
Стеклоподъемники	"Fensterheber", "Power Windows"	20-30
Центральный замок	"Zentralverriegelung", "Central Lock"	10-20
Комфорт	"Comfort", "Komfort"	5-15

Извлеките перегоревший предохранитель специальным пинцетом (обычно в блоке).
Установите новый предохранитель строго того же номинала. Использование предохранителя с большим током может привести к повреждению проводки.

Важно: Если новый предохранитель сразу перегорает, проблема не устранена. Требуется диагностика цепи (проводка, моторчики стеклоподъемников, актуаторы замков, блок управления) для поиска и устранения причины короткого замыкания или перегрузки.

Цепи обогрева стекол и зеркал: поиск соответствующих предохранителей

Предохранители для обогрева заднего стекла и зеркал в Škoda Fabia обычно сосредоточены в основном блоке предохранителей, расположенном в салоне автомобиля. Этот блок находится слева под рулевой колонкой, за защитной пластиковой панелью. Для доступа необходимо аккуратно отщелкнуть крепления панели.

На внутренней стороне крышки блока или в руководстве по эксплуатации размещена схема с номерами и назначением предохранителей. Ищите обозначения: "Обогрев заднего стекла" (часто значок □ с волнистыми линиями), "Зеркала с подогревом" или англоязычные маркировки "Rear Window Defogger" и "Mirror Heating". В зависимости от года выпуска и комплектации Fabia, номера предохранителей могут различаться.

Ключевые предохранители и их характеристики

Система	Типовой номер предохранителя	Номинал	Особенности
Обогрев заднего стекла	F37, F41, F44	20А-30А	Красный или желтый цвет, высокий номинал из-за мощности нагревателя
Обогрев зеркал	F33, F38	5А-15А	Часто объединен с обогревом стеклоподъемников или стеклоомывателей

Для корректной идентификации выполните следующие действия:

Отключите зажигание и снимите клемму с аккумулятора для безопасности
Используйте пинцет из комплекта блока для извлечения предохранителей
Проверьте целостность металлической перемычки через прозрачный корпус
Сравните номинал (указан на корпусе) со схемой в руководстве

При замене предохранителя обязательно соблюдайте номинальный ток. Установка элемента с завышенным номиналом может привести к расплавлению проводки. Если новый предохранитель мгновенно перегорает, это указывает на короткое замыкание в цепи обогрева – требуется диагностика нагревательных элементов и проводки.

Помните: у некоторых модификаций Fabia обогрев зеркал активируется одновременно с обогревом заднего стекла через общую кнопку на панели климат-контроля. Отдельного выключателя может не быть.

Инструменты для безопасного извлечения предохранителей (щипцы)

Стандартные щипцы для предохранителей – обязательный инструмент в комплектации большинства автомобилей, включая Škoda Fabia. Они располагаются непосредственно в монтажном блоке предохранителей (чаще всего в отсеке под капотом или в салоне) либо в специальном гнезде на его крышке. Этот компактный инструмент спроектирован для безопасного извлечения предохранителей разных типоразмеров без риска повреждения их корпуса, контактов или соседних элементов.

Конструкция щипцов предельно проста и эффективна: пластиковый корпус с интегрированными металлическими губками, форма которых соответствует стандартным предохранителям mini, standard (ATO) и maxi. Губки обладают пружинным действием, надежно захватывая предохранитель за его пластиковый корпус. Использование щипцов исключает необходимость применять подручные инструменты (пассатижи, отвертки), которые могут замкнуть контакты или сломать предохранитель.

Правила использования щипцов

Идентификация предохранителя: Предварительно по схеме на крышке блока определите точное расположение нужного предохранителя.
Захват: Разведите ручки щипцов, подведите губки к корпусу предохранителя (не к металлическим штырькам!) и плавно сожмите ручки до фиксации.
Извлечение: Плавно потяните щипцы строго перпендикулярно плоскости блока, без перекоса и рывков.
Осмотр: Удерживая предохранитель в щипцах, визуально проверьте целостность плавкой перемычки.
Установка: Для монтажа нового предохранителя аккуратно вставьте его в гнездо пальцами, убедившись в полном контакте ножек.

Преимущество использования щипцов	Риск при использовании альтернативных инструментов
Изоляция от случайного замыкания контактов	Короткое замыкание металлическими частями пассатижей/отвертки
Надежный захват за корпус без деформации	Раздавливание корпуса, повреждение ножек предохранителя
Удобный доступ в стесненных условиях блока	Сложность манипуляций, риск выронить предохранитель

Если штатные щипцы утеряны, приобретите специализированный инструмент в автомагазине. Дешевые пластиковые аналоги без металлических губок часто не обеспечивают надежного захвата. При работе всегда отключайте соответствующий потребитель энергии и соблюдайте полярность при установке предохранителей с индикацией перегорания.

Как визуально определить перегоревший предохранитель

Для визуальной диагностики предохранителя извлеките его из блока с помощью специальных пластиковых щипцов, расположенных на крышке блока или внутри корпуса. Держите элемент на свету или под яркой лампой, внимательно осматривая через прозрачный корпус.

Исправный предохранитель имеет цельный металлический проводник, соединяющий оба контакта без разрывов. Признаком перегорания является явное повреждение токопроводящей нити: обрыв, оплавление или потемнение внутренней полости корпуса.

Ключевые признаки перегоревшего элемента

Разрыв проволочной перемычки – видимое разделение металлической нити на две части
Оплавление внутренностей – шарики металла или деформация проводника
Задымление/нагар – черные пятна или копоть на стеклянной/пластиковой поверхности
Помутнение корпуса – белесый налет внутри колбы (особенно у стеклянных моделей)

Состояние	Внешний вид
Исправный	Четкая непрерывная полоса металла между ножками
Перегоревший	Обрыв проволоки, почернение/опаление, капли металла

Важно: Проверяйте только после полного отключения электрооборудования! При сомнениях используйте мультиметр – отсутствие звукового сигнала в режиме прозвонки между контактами подтвердит обрыв цепи.

Пошаговый процесс замены вышедшего из строя предохранителя

Перед началом работ убедитесь, что зажигание автомобиля полностью выключено, а все энергопотребители (фары, магнитола, кондиционер) деактивированы. Подготовьте пинцет для извлечения предохранителей (обычно расположен в блоке или гнезде на крышке) и новый предохранитель строго соответствующего номинала.

Никогда не используйте предохранители с неподходящим током или самодельные решения (например, "жучки"). Проверьте маркировку на вышедшем из строя элементе или сверьтесь со схемой на крышке блока/руководстве пользователя для точного определения номинала.

Определите местоположение неисправного предохранителя:

Вариант 1: Используйте схему на внутренней стороне крышки блока предохранителей (обозначения соответствуют посадочным местам).

Вариант 2: Проверьте указатель на крышке основного блока (у руля) или дополнительного блока (у ног пассажира).
Вариант 3: Сопоставьте описание цепи (например, "стоп-сигналы", "обогрев зеркал") с нумерацией в мануале.
Извлеките старый предохранитель:
Захватите его пластиковым пинцетом (идет в комплекте с блоком) за прозрачный корпус. Потяните строго вертикально вверх без перекоса и усилий. Если контакты окислены, аккуратно покачайте элемент из стороны в сторону.
Визуально диагностируйте поломку:
Осмотрите металлическую плавкую перемычку внутри корпуса. Перегоревший предохранитель имеет явный разрыв нити или оплавление. Неповрежденная перемычка указывает на другую причину неисправности цепи.
Установите новый предохранитель:
Убедитесь, что номинал (например, 5A, 15A) совпадает с заменяемым. Вставьте его в освободившееся гнездо до характерного щелчка, используя пинцет или пальцы. Усилие должно быть минимальным – неправильное положение или перекос могут повредить контакты.
Проверьте работоспособность цепи:
Включите зажигание и активируйте устройство, связанное с замененным предохранителем (например, стеклоочистители). Если элемент снова перегорает немедленно – ищите короткое замыкание в цепи (проводка, неисправный потребитель).
Зафиксируйте результат:
Установите защитную крышку блока предохранителей на место до полного защелкивания. Сохраните перегоревший предохранитель для анализа (если требуется дальнейшая диагностика).

Правила подбора нового предохранителя по номиналу

При замене предохранителя на Škoda Fabia критически важно соблюдать номинал, указанный на корпусе вышедшего из строя элемента или в схеме блока. Использование предохранителя с неправильным номиналом (превышающим или заниженным) создает риск возгорания электропроводки или повреждения электрооборудования.

Основные параметры для подбора – сила тока (Амперы) и тип корпуса. На корпусе предохранителя всегда маркируется его номинал (например, "5A", "10A", "20A"). Обязательно сверьте этот показатель с маркировкой в блоке предохранителей или руководстве по эксплуатации для конкретного защищаемого контура.

Ключевые правила выбора

1. Точное соответствие по току:

Номинал нового предохранителя должен в точности совпадать с номиналом старого.
Запрещено: Устанавливать предохранитель с большим номиналом (например, 20А вместо 15А), даже временно. Это лишает цепь защиты.
Запрещено: Устанавливать предохранитель с меньшим номиналом (например, 10А вместо 15А). Он будет перегорать без причины.

2. Соответствие типу корпуса (цвету):

Предохранители Škoda Fabia используют стандартные типоразмеры (Mini, Standard/Maxi).
Тип корпуса определяет его физические размеры и положение контактов. Неправильный тип просто не встанет в гнездо.
Цвет корпуса соответствует номиналу (например, оранжевый - 5A, красный - 10A, синий - 15A, желтый - 20A). Используйте цвет как дополнительный визуальный индикатор правильности подбора.

3. Проверка качества и маркировки:

Используйте только предохранители известных производителей с четкой, несмываемой маркировкой номинала на корпусе.
Избегайте дешевых подделок – их реальные характеристики могут не соответствовать заявленным.

4. Таблица соответствия (основные номиналы):

Номинал (Амперы)	Цвет корпуса	Типичные защищаемые цепи
5A	Оранжевый	Прикуриватель (в некоторых моделях), подсветка, датчики
7.5A	Коричневый	Магнитола, габариты, стоп-сигналы
10A	Красный	Стеклоочистители, обогрев зеркал, фары (ближний свет)
15A	Синий	Противотуманные фары, обогрев заднего стекла (частично), прикуриватель
20A	Желтый	Обогрев заднего стекла (основная цепь), розетка 12V, вентилятор печки
25A	Прозрачный/Белый	Топливный насос, стартер, ABS (вспомогательные цепи)
30A	Зеленый	Главные цепи вентилятора охлаждения, цепи ABS/ESP

5. После замены:

Убедитесь, что причина перегорания предохранителя устранена (короткое замыкание, перегрузка).
Включите потребитель, который защищает этот предохранитель.
Проверьте работу цепи. Если предохранитель сгорает снова немедленно – ищите неисправность в проводке или оборудовании.

Запрет установки предохранителей с увеличенной силой тока

Установка предохранителей, номинал которых превышает указанный производителем, категорически запрещена и создаёт прямую угрозу безопасности автомобиля. Это грубое нарушение принципов проектирования электросистемы Шкода Фабия.

Каждый предохранитель в блоке рассчитан на строго определённый ток срабатывания, который соответствует сечению проводки защищаемой цепи. Превышение этого значения лишает цепь защиты от перегрузки.

Критические последствия превышения номинала

Расплавление проводки: Ток, превышающий расчётный для проводов, вызывает их перегрев. Изоляция плавится, возникает риск короткого замыкания и возгорания.
Выход из строя оборудования: Электронные блоки управления (ЭБУ), датчики, моторчики стеклоподъёмников или другие потребители сгорят при перегрузке, которую не остановил "неправильный" предохранитель.
Пожарная опасность: Перегрев проводов или компонентов вблизи легковоспламеняющихся материалов (обшивка, изоляция) может привести к возгоранию салона или подкапотного пространства.

Почему люди нарушают запрет и почему это ошибочно

Ложное решение проблемы срабатывания: Если штатный предохранитель перегорает, установка более мощного не устраняет причину перегрузки (короткое замыкание, неисправный потребитель), а лишь усугубляет ситуацию.
Временная "экономия": Отсутствие под рукой предохранителя нужного номинала или нежелание искать причину неисправности толкает на опасную замену "аналогом" с большим током.
Непонимание функции защиты: Предохранитель – слабое звено, предназначенное сгореть первым и дешёвым, спасая дорогостоящую проводку и оборудование.

Правильные действия при перегорании предохранителя

Установите ТОЧНО такой же номинал: Используйте только предохранитель с идентичным значением силы тока (Амперы), типом (обычный, mini, micro) и цветовой маркировкой.
Диагностируйте причину: Поиск и устранение неисправности, вызвавшей перегорание (проверка потребителя, целостности проводов, контактов), – единственно верный путь.
Проверьте после замены: Если новый правильный предохранитель сразу перегорает, это подтверждает наличие серьёзной неисправности в цепи. Продолжайте диагностику.

Действия при мгновенном перегорании нового предохранителя

Мгновенное перегорание только что установленного предохранителя указывает на короткое замыкание в цепи. Это критическая ситуация, требующая немедленной диагностики. Эксплуатация автомобиля в таком состоянии повреждает электропроводку и создает риск возгорания.

Не пытайтесь ставить предохранитель большего номинала или "жучки" – это усугубит проблему. Отключите аккумулятор, сняв минусовую клемму, перед началом работ. Подготовьте мультиметр, схему электрооборудования и запас предохранителей.

Алгоритм диагностики и устранения неисправности

Выполните проверку в строгой последовательности:

Визуальный осмотр цепи
- Проверьте провода на повреждение изоляции: перегибы, контакт с горячими/острыми деталями
- Осмотрите разъемы: следы оплавления, окисления, влаги
- Исключите посторонние предметы в гнездах (монеты в прикуривателе, металлическая стружка)
Тестирование мультиметром
- Включите режим прозвонки или измерения сопротивления (Ω)
- Один щуп – на контакт цепи (после предохранителя), второй – на массу авто
- Показание "0 Ом" подтверждает КЗ. Значение >1 Ом – норма
Поиск неисправного компонента
- Отсоединяйте потребители цепи по схеме (лампы, моторы, реле)
- После каждого отключения повторяйте проверку мультиметром
- Приоритетные точки проверки: прикуриватель, разъемы фар, проводка дверей, ЭБУ

Проверьте частые причины КЗ на Фабии:

Компонент	Типичная неисправность
Прикуриватель	Замыкание контактов от посторонних предметов
Проводка дверей	Перелом кабелей в гофре между кузовом и дверью
Подсветка номера	Короткое замыкание из-за влаги
Топливный насос	Пробой изоляции обмотки
Датчики ABS	Механическое повреждение проводов

Обнаружив поврежденный участок, замените провод с обязательной изоляцией термоусадкой. Установите новый предохранитель ТОЛЬКО после устранения КЗ. При невозможности самостоятельной диагностики обратитесь к автоэлектрику – поиск скрытых замыканий требует профессионального оборудования.

Причины частого выхода предохранителей из строя

Постоянное перегорание предохранителей указывает на наличие скрытых проблем в электросистеме автомобиля. Эта ситуация требует немедленной диагностики, так как может привести к серьезным повреждениям оборудования или возгоранию.

Игнорирование повторяющихся случаев выхода из строя плавких элементов усугубляет неисправность и повышает риски для безопасности. Рассмотрим ключевые причины этой проблемы.

Основные источники неполадок

Короткое замыкание в проводке или оборудовании: повреждение изоляции, перетирание жгутов, контакт оголенных проводов с кузовом.
Перегрузка цепи: подключение потребителей высокой мощности (дополнительные фары, усилители), превышающих расчетную нагрузку.
Неисправность потребителей: заклинивание электродвигателей (печки, стеклоподъемников), внутренние КЗ в реле, генераторе или стартере.
Коррозия контактов: окисление гнезд предохранительного блока или разъемов, повышающее сопротивление и нагрев.
Некорректная замена: установка предохранителя с несоответствующим номиналом (особенно завышенным).
Проблемы с АКБ/генератором: скачки напряжения при неисправном регуляторе, "перезаряд".

Критическая важность оригинальных запчастей при замене

Использование оригинальных предохранителей от Škoda гарантирует строгое соответствие номинальным параметрам: току срабатывания (Амперы), скорости реакции на перегрузку и физическим габаритам. Неоригинальные аналоги часто имеют скрытые отклонения в калибровке, материале проводящей перемычки или корпуса, что напрямую влияет на точность срабатывания защиты.

Несоответствие характеристик создаёт риски некорректной работы цепи: плавкий элемент может не разорвать цепь вовремя при КЗ (повреждение дорогостоящей электроники) или сработать преждевременно при штатной нагрузке (ложное отключение критических систем - например, управления двигателем или освещения).

Ключевые риски использования неоригинальных предохранителей

Пожарная опасность: Дешёвые сплавы перемычки или некачественный пластик корпуса могут не выдержать температуры дуги при КЗ, вызвав возгорание в блоке предохранителей.
Повреждение оборудования: Замедленное срабатывание увеличивает время протекания сверхтока через контроллеры, реле, моторы - приводит к их выходу из строя.
Сложность диагностики: Ложные срабатывания маскируют реальную проблему в цепи, усложняя поиск неисправности и увеличивая стоимость ремонта.
Нарушение контакта: Неидеальные геометрические размеры вызывают неплотную посадку в колодку, ведущую к нагреву, окислению и потере проводимости.

Сравнение характеристик

Параметр	Оригинал (Škoda)	Аналог (Noname)
Точность тока срабатывания	±5% (ГОСТ/ISO)	До ±20%
Материал корпуса	Самозатухающий пластик	Дешёвый пластик (риск горения)
Калибровка перемычки	Лазерная точность	Ручная настройка
Сертификация	VW TL 82466, ISO 8820	Часто отсутствует

Замена обязательно требует установки предохранителя с идентичным номиналом тока (например, 7.5A, 15A) и типом (стандартный, mini, micro). Маркировка оригинальных запчастей Škoda содержит каталожный номер (например, N0175117 для 15A) и логотип производителя. Отклонение даже на 1-2 Ампера критично для чувствительных цепей ЭБУ или топливного насоса.

Безопасность: обязательное отключение АКБ перед работами

Отключение аккумуляторной батареи (АКБ) перед любыми манипуляциями с блоком предохранителей является критически важным требованием безопасности. Работа под напряжением создает риск короткого замыкания, которое может повредить электронные модули автомобиля, вызвать возгорание проводки или привести к травмированию человека электрическим током. Даже незначительное касание инструментом токоведущих элементов способно спровоцировать опасную ситуацию.

На Шкода Фабия, как и на других современных авто, электронные блоки управления (ЭБУ) чувствительны к перепадам напряжения. Отключение АКБ гарантирует отсутствие потенциала в цепи и защищает дорогостоящую электронику от случайных повреждений при извлечении или установке предохранителей. Игнорирование этого этапа работ аннулирует гарантию на ремонт и создает прямую угрозу функциональности систем автомобиля.

Правильная последовательность отключения АКБ

Заглушите двигатель, выньте ключ из замка зажигания.
Наденьте диэлектрические перчатки и защитные очки.
Найдите АКБ в моторном отсеке (стандартное расположение для Fabia).
Ослабьте ключом на 10 мм гайку крепления отрицательной клеммы (чёрный провод, маркировка «-»).
Снимите клемму с минусового вывода и зафиксируйте провод в стороне от аккумулятора.
Аналогично снимите положительную клемму (красный провод, «+») при необходимости длительных работ.

Внимание: Всегда первой отключается минусовая клемма! Снятие плюса до минуса может вызвать короткое замыкание при случайном контакте ключа с кузовом. После обратного подключения запустите двигатель и проверьте отсутствие ошибок на приборной панели – некоторые настройки ЭБУ могут требовать повторной адаптации.

Список источников

Для подготовки статьи о предохранителях Škoda Fabia использовались следующие категории источников:

Данные материалы обеспечивают точное описание расположения блоков предохранителей, их функций и процедуры замены для разных поколений модели.

Официальное руководство по эксплуатации Škoda Fabia (актуальные редакции для MK1, MK2, MK3)
Сервисная документация и электронные каталоги ETKA (оригинальные схемы расположения блоков)
Веб-сайт Škoda Auto (разделы поддержки владельцев и технические бюллетени)
Специализированные автомобильные форумы (skodaforum.ru, drive2.ru/lada/section/skoda/forum/)
Видеоинструкции по замене предохранителей (официальный канал Škoda в YouTube, каналы автоэлектриков)
Профильные издания ("За рулем", "Авторевю" - технические обзоры электрооборудования)
Мануалы Haynes ("Škoda Fabia Petrol and Diesel Service and Repair Manual")
